Прокладка труб – дело ответственное и не терпящее пренебрежения. Неправильная разводка воды в частном доме может стать причиной множества проблем – от скачков давления до выведения всей системы из строя. Поэтому так важно учесть все нюансы при составлении схемы, подобрать материал и диаметр труб и произвести монтаж с соблюдением всех требований.

Выбор схемы разводки

Решение вопроса включает в себя несколько аспектов, самые важные из которых – параметры системы и предполагаемая интенсивность водопотребления. На последний фактор влияет, будет ли проживание в доме постоянным или сезонным, а также количество жильцов и бытовых приборов, которые придется обслуживать.

Возможен выбор из двух схем:

  1. Тройниковое соединение. В этом случае все краны на кухне и в ванной, душевая, санузел и т. д. подключаются последовательно. Такой способ позволяет сэкономить на материалах – трубах и соединительных фитингах, но у него существуют определенные недостатки. Так, при падении давления в системе напор воды, особенно в самых удаленных точках, будет снижаться. Тем, кто проживает в домах с подобной схемой разводки, знакома ситуация, когда при включении крана на кухне или спуске воды в бачке падает напор воды в душе.
  2. Параллельное соединение предполагает установку коллектора, от которого тянутся отдельные линии к каждой точке водопотребления. Это позволяет пользоваться одновременно душем, краном на кухне и стиральной машиной, сохраняя стабильное давление в системе. Такая схема более удобна с точки зрения эксплуатации, но гораздо дороже в реализации. Потребуется больше труб, соединительной аппаратуры и коллектор или два, если горячая вода подается отдельной линией.

Способы монтажа внутридомовой линии:

  1. Глухой метод. Заключается в установке заглушки в конце магистрали. Такой метод более экономичен, но эксплуатация водопровода будет связана с некоторыми неудобствами – после открывания крана придется подождать, пока жидкость заполнит систему до тупика, и только после этого она польется из крана.
  2. Замкнутый. В этом случае вода циркулирует по системе непрерывно. Такая схема более удобна, но реализовать ее дороже. Кроме большего количества труб и соединительной арматуры потребуется циркуляционный насос.

Внимание!
В целях снижения расходов специалисты рекомендуют при разводке воды в частных домах комбинировать оба способа. Линию ХВС прокладывать глухой, а на ГВС обустраивать циркуляцию.

Последовательность схемы водоснабжения

Чтобы обустроить разводку своими руками, требуется ясное представление о пролегании коммуникаций по всей длине магистрали.

Схема выглядит таким образом:

  1. Водный узел. Это может быть колодец, скважина или врезка в центральный водопровод. В случае необходимости оснащается погружным или поверхностным насосом.
  2. Магистраль, подводящая воду от источника к дому. Как правило, трубы прокладываются под землей. Глубина укладки зависит от климатической зоны – учитывается степень промерзания почвы в зимнее время.
  3. Точка ввода. Поскольку соединение между защищенной грунтом линией и внутридомовыми коммуникациями находится на поверхности вне помещения, требуется оборудовать точку ввода хорошей теплоизоляцией.
  4. Гидроизолятор. Как правило, его устанавливают в подвальном или цокольном этаже помещения. Он необходим для контроля за перекачивающим оборудованием и призван предотвратить неоправданные включения, ведущие к быстрому износу. Также в этой точке устанавливаются контрольно-измерительные приборы: манометр, реле давления и сухого хода.
  5. Система очистки воды. Может представлять собой комплекс фильтров, обеспечивающих удаление примесей и смягчение воды.
    В последнее время популярны установки обратного осмоса, позволяющие произвести тонкую очистку.

Фото поможет наглядно представить водоснабжение частного дома. На картинке представлена схема проведения водопровода от скважины:

От точки ввода производится разводка. При использовании параллельного соединения схема выглядит приблизительно так:

  1. Сразу после гидроаккумулятора врезается тройник, разделяющий поток на 2 направления – на бытовые и хозяйственные нужды. Под последними понимают полив, мойку машин и др. Устанавливается запорный кран.
  2. Далее идет короткая магистраль до фильтрующей системы.
  3. От фильтров врезается тройник. Линия делится на 2 основных направления – к коллектору холодной воды и к бойлеру, осуществляющему нагрев и далее – до коллектора горячей воды.
  4. Затем прокладывается трубопровод до каждой точки водопользования.

Примерную схему разводки воды в частном доме можно увидеть на фото:

Внимание!
При прокладке внутридомовых линий рекомендуется каждую точку разбора оборудовать запорными кранами.

Это позволит ремонтировать и заменять оборудование, не перекрывая воду во всем здании.

Какие трубы выбрать

Прежде всего ориентируются на протяженность линии – чем она длиннее, тем больший диаметр потребуется. Учет этого параметра, с одной стороны, позволяет сэкономить на монтаже, а с другой, – не создавать шума при прохождении воды по трубам. Выбор осуществляется следующим образом:

  • для коротких линий протяженностью менее 10 м будет достаточно труб d 20 мм;
  • если ветка имеет длину до 25 м – d 25 мм;
  • для трубопроводов более 25 м выбирают d 32 мм.

Также диаметр зависит от интенсивности расхода воды. Этот параметр особенно важен при расчете размера трубы, идущей от коллектора. Если она окажется узкой, это может привести к нарушениям в работе системы. Чтобы высчитать расход, требуется сложить литраж воды со всех точек в доме. Пропускная способность крана в среднем составляет 5 л/мин. Диаметр трубы от коллектора должен быть:

  • при расходе до 30 л/мин. – 25 мм;
  • 30-50 л/мин. – 32 мм;
  • больше 50 л/мин. – 38 мм.

В плане материала сегодня существует большой выбор:

  1. Медь – устойчива к коррозии, долговечна, но такие трубы дорого стоят;
  2. Металлопластик – изделия из алюминия с полимерным покрытием не восприимчивы к коррозии и образованию отложений. Но не выдерживают высоких температур. Рекомендовано использовать только для ХВС.
  3. Сталь – обладает хорошими эксплуатационными характеристиками, но сложна в монтаже, так как требуют нарезки резьбы в каждом соединительном элементе. В последнее время стальные трубы используют редко.
  4. Полипропилен – надежный материал, удобный в эксплуатации. Но для прокладки линий потребуется специальное оборудование.

Внимание!
Рекомендуется комбинировать трубы – для внешнего ввода использовать медные, а для оборудования внутридомовой линии — металлопластиковые или полипропиленовые.

Способы разводки труб водоснабжения в частном доме

При оборудовании трубопровода, снабжающего частный дом, большое значение имеет выбор водного узла, от которого будет происходить питание линии.

Существует несколько вариантов решения этого вопроса.

От насосной станции

Если источником служит колодец или узкие обводные трубы, потребуется установка дополнительного оборудования в виде поверхностного агрегата. Насосные станции бывают 3 типов:

  1. Со встроенным эжектором. Способны поднимать воду до 40 м за счет использования центробежного насоса. Отличаются высокой надежностью, но в работе такие станции сопровождает сильный шум.
  2. С выносным эжектором. Работают практически бесшумно, способны поднимать струю воды до 40 м. Но в случае попадания в систему воздуха могут отключаться из-за перегрева.
  3. Безэжекторные. Состоят из нескольких резервуаров, каждый из которых оборудован собственным насосом. Могут осуществлять забор воды с глубины до 10 м и использоваться несколькими потребителями. К недостаткам относится сложность в установке и высокая цена.

Выбор насосной станции зависит от условий эксплуатации и индивидуальных предпочтений.

От скважины

При обустройстве такого подключения большое значение имеет выбор насоса, отвечающего за бесперебойную подачу воды в систему.

Для глубоких артезианских скважин требуется погружной насос диаметром не менее 3-4 см. Обязательно стоит позаботиться о наличии системы защиты от «сухого хода». Кроме того, потребуется установка кессона – резервуара, с помощью которого подключают насос и в дальнейшем контролируют его работу.

От центрального водопровода

Если недалеко от объекта проходит магистраль, сделать подключение несложно. Потребуется только согласование с районной администрацией и разрешение от регионального управления водоканала. В этом случае организация, обслуживающая водосети, произведет врезку в соответствии со всеми стандартами, а рытье траншей будет производится спецоборудованием. Само подключение в этом случае можно осуществить в течение 1 рабочего дня.

При наличии навыков и умений разводку воды в частном доме можно осуществить самостоятельно. Для выбора схемы используют готовые решения или заказывают индивидуальный проект.

Разводка воды в частном доме – монтаж водоснабжения своими руками

Обустроить систему водоснабжения частного дома своими руками может даже неопытный мастер.

Производители современной водопроводной арматуры сделали все возможное для упрощения технологии стыковки элементов водопровода. А мы расскажем вам о порядке монтажа домашнего водопровода – от разметки линий до пуска воды в краны.

Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор.

В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру.

Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

Число угловых фитингов определяем по поворотам (угловым сопряжениям). Количество вентилей рассчитывают по источникам потребления (по одному на источник плюс еще один, если речь идет о смесителе). Тройники считают только при обустройстве водопровода на базе центральной линии, определяя их число по количеству вентилей.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Как сделать разводку линии холодной воды

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

  1. Покупаем коллектор, число отводов которого равно количеству источников потребления.
  2. Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
  3. Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
  4. Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.
  5. Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
  6. Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.

Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.

Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.

Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.

В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:

1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.

2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.

3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.

4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.

Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Рекомендации

До начала монтажных работ устанавливают крепежные детали, заканчивают все сварочные мероприятия. Если трубы лежали в помещении при низкой температуре, то их заносят на сутки в теплое место. Трубы выравнивают, далее не допуская прогибов.

Внимание! Хомуты и крюки нужны для крепежа труб к опорам либо стенам.

Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров.

Рекомендуют применять наименьшее количество соединений разборного типа.

Все участки соединений должны быть из труб одной серии, детали ревизии и арматуры должны быть доступны для ремонта.

Трубы, горизонтально проложенные, должны быть расположены под наклоном по направлению к сливной арматуре, подъем направляют к устройству для выхода воздуха, если трубы заполнят водой.

Вертикальные конструкции не должны иметь угол наклона свыше двух миллиметров на погонный метр. Если вертикальная разводка в доме, то трубы горячей воды находятся правее труб с холодной водой. Если горизонтальная разводка, то холодная вода находится под горячей водой, чтобы не допустить образование конденсата. Трубы при перепадах температуры могут деформироваться от теплового расширения, это свойство имеют полипропиленовые трубы. Трубопрокаты удлиняются, образуются протечки.

Следует правильно располагать крепления, учитывать компенсацию на данных участках системы, в местах изгибов, поворотов, змейки деформация отсутствует.

Разводка и монтаж труб водоснабжения на даче, в частном доме, цена и сроки работ

Все понравилось, мы тут заказывали мини газгольдер на дачу. У нас там совсем маленький домик, так что как раз мини хранилище такое и было нужно. Помогли с доставкой, установили качественно, запустили, все проверили – работает! Свои обязательства компания выполнила четко и без нареканий, так что я доволен.

Когда мы проводили в дом газ, думали, что будет тепло. Котел выбрали мощный, радиаторы новые, насос для разгона воды поставили, но частный сектор есть частный сектор. Только на градуснике установились стабильные январские минус 15 градусов, в доме стало очень некомфортно. Мерзнешь, когда спишь или купаешься, при этом газ на счетчике мотает интенсивно, а толку мало. Полез читать форумы. М...

Я с этими ребятами проводил воду к себе в частный дом. В принципе, по работе персонала особых замечаний нет. Единственное на что хочется обратить внимание – трудоемкость процесса – до начала как-то не думал, что тут придется набраться столько терпения. Жена уже в календаре отсчитывала дни, когда же этот «ремонт» и «демонтаж» закончится…. В следующий раз, если буду делать подобные перестр. ..

оператор котельной

Решил я проводить газ в частый дом от магистральной ветки. Мне сразу сказали, что дело так себе, это все сложно, дорого и т.д. То, что за эту работу возьмется не каждый я тоже знал заранее. В общем, консультировался я по этому вопросу не раз у «специалистов». Все мне говорили, что лучше уже автономную, а на то, что из-за технических особенностей дома я чисто теоретически автономку провес...

Приятно удивило, что когда обратились в Проект-Сервис по поводу расчета газоснабжения, нам предложили заодно сделать проект на воду (не только горячую, но и холодную) и заодно канализацию. Хотя теперь это кажется логично – что все вводы в дом и системы обслуживания выполнит одна компания, и не нужно будет совмещать разные проекты. По опыту известно, что в таком случае накладок не...

Знаете ли вы, как трудно найти грамотного инженера? Оказывается, очень трудно!!! Это моя третья попытка проведения газа на дачу и слава богу успешная!! Большое спасибо всем людям, которые принимали участие в проектировании и строительстве!!! До этого из-за недалеких инженеров из двух разных контор приходилось останавливаться на полпути от проделанного и возвращать деньги, так как желание. ..

Строил дом в Подмосковье. Район хороший, как сейчас модно говорить – развивающийся, есть доступ к электрической магистрали, но канализация только в обещаниях. Думал-думал, ждать или лучше самостоятельно что-то сделать, а с другой стороны стремно лезть, там же нормы и требования, – начнешь неправильно – и переделывай потом… А потом понял, что проще всего (и на самом деле дешевле!)...

Неплохой сервис, хотя хотелось бы, чтобы документы оформлялись оперативнее. Я понимаю, что сегодня бюрократия на очень высоком уровне, и для меня лично, наверное, пройти все эту бюрократию было бы вообще невозможно. И все равно хочется дожить до времен, когда любой вопрос согласования решается более оперативно, при помощи электронной, а не голубиной почты.

Впечатление о работе инженеров положительное. Мы занимались водоснабжением – нужно было с нуля подвести воду, оборудовать подачу холодной и горячей воды, выбрать септик, то есть работа предстояла серьезная, сами бы точно не справились. Скважина у нас была, обошлись без буровых работ, а вот разводку по дому сделали уже в Проект Сервисе. Как-то там с научной точки зрения все должно быть ра...

Не так давно потребовалось провести газ для установки системы отопления в доме. Спасибо компании Проект Сервис – помогли сделать расчет, подобрать на основе расчета нужное оборудование и заодно систему комбинированного отопления (в части дома хотелось сделать теплый пол). Наконец-то понял, для кого в институте преподавали все это интегрирование-дифференцирование. Смогли предложит...

Каким способом лучше всего проложить водопровод в частном доме

Содержание статьи

Водопровод в частном доме – это предмет, без которого невозможно комфортное проживание. Водоснабжение частного дома выполняется двумя способами: подключение к конструкции централизованного водопровода и взятием воды из какого-либо источника.

Водопровод в частном доме

Вариант с подсоединением к конструкции централизованного водопровода традиционно считается более простым. Для этого требуется подать соответствующие документы в Водоканал. Услуга не является бесплатной. Несмотря на простоту, у такого варианта водоснабжения есть минусы:

  • Нестабильный напор воды;
  • Недостаточное качество воды;
  • Оплата по счетчику, что сделает полив территории частного дома очень дорогим.

Автономная конструкция, ее подключение, обходится дороже. Однако преимущества таких систем очевидны: чистая вода, независимость от перепадов давления.

Какая система водоснабжения частного дома будет лучше? Все зависит от ваших требований, бюджета, количества времени, которое вы готовы потратить на монтаж водопровода в частном доме. Схема с автономными конструкциями более популярна.

Вернуться к содержанию ↑

Составляющие конструкции

Схема систем водоснабжения включает в себя следующие элементы:

  • Насос. Необходим для откачки воды. Обычно используется погружной насос. Устройство дополняется фильтрами грубой и тонной очистки, необходимыми для предупреждения попадания в воду грязи и частиц;
  • Устройство скважины или колодца обязательно включает в себя обратный клапан. Он позволяет предупредить обратный ход воды;
  • Устройство гидроаккумулятора;
  • Реле. Необходимо для контроля над давлением водопровода. Стабильное давление обеспечивается автоматическими функциями реле: оно включается при «минимуме», выключается при «максимуме»;
  • Элементы запорной арматуры. Необходимы для отключений и переключений систем водоснабжения.

Простая схема водопровода для дома

Схема, как уже упоминалась, включает в себя важную деталь – устройство гидроаккумулятора. Стоит подробней остановиться на этом моменте. Конструкция гидроаккумулятора выполняет следующие задачи:

  • Стабилизация давления, поддержание его на нужных отметках;
  • Уменьшение бросков давления систем водоснабжения при работе при включении и отключении насоса;
  • Запас воды также выполняется с помощью гидроаккумулятора.

Конструкция гидроаккумулятора позволяет закачать воду, что позволяет не включаться насосу каждый раз при использовании точки забора воды. Если потребление воды в частном доме пониженное, то давление упадет, насос будет часто включаться и выключаться, что может уменьшить срок его службы. Однако конструкция гидроаккумулятора позволяет справиться с этой проблемой.

Существует два вида гидроаккумулятора: вертикальный и горизонтальный. Они очень похожи между собой по своим качествам. Однако у вертикального гидроаккумулятора объем больше и имеется клапан для стравливания воздуха.

Если рассматривается работа горизонтального гидроаккумулятора, то для него требуется создать дополнительный клапан или слив. Выбор горизонтальных или вертикальных систем в частный дом зависит, в основном, от величины помещения под оборудование. Что влезает, то и ставят.

Схема водоснабжения дома

Вернуться к содержанию ↑

Способы разводки конструкций

Схема разводки водопровода определяется по двум факторам: размеры частного дома и количество точек забора воды. Схема разводки подразделяется на два вида:

  • Водопровод соединяется по последовательной системе. Этот метод не применяется для частного загородного дома. Водопровод, установленный последовательно, уместен только в очень небольшом частном доме, где есть не более 2-3 точек забора воды. Метод предполагает, что водопровод будет иметь несколько последовательных точек забора воды;
  • Водопровод, подключение которого выполнялось через коллектор. В этом случае, точки забора воды водопровода будут размещены на подающей трубе параллельным методом. Вариант очень удобен для большого частного дома, где используется несколько точек забора. В этом случае, вас не потревожат перепады давления и прочие проблемы.

Коллекторная разводка водопровода

Очень важную роль играет схема водоснабжения и схема водоотведения в частном доме. Сделать лучше насосную станцию, так как эта схема включает в себя все важные элементы. Подключение ее может производиться и внутри частного дома, и около скважины и колодца.

Вернуться к содержанию ↑

Варианты обустройства конструкции от колодца

Схема водоснабжения подразделяется на два варианта: достать воды с помощью колодца или посредством скважины.

Некоторые решают проблему не с помощью скважины, а путем обустройства колодца. Преимущества колодца прозаичны: его можно сделать самостоятельно, в случае перебоев с водой, можно достать воду ведром. Наиболее хорошее место для колодца поблизости от частого дома определяется или старинными методами, или специальными инструментами. К обустройству колодца есть свои требования: вблизи 50 метров не должно располагаться туалетов, канализаций, выгребных ям.

Для вырывания колодца требуется разровнять выбранную площадку в частном здании. Затем нужно сделать окружность с радиусом, на 10-20 см превышающим радиус железобетонных колец. Затем роется круглая яма для колодца. Роется она до тех пор, пока выступ кольца из ямы будет достигать 10 см. Этот выступ может быть и в 90, и в 100 см.
Производится установка бетонного кольца, на торец монтируется три соединительных скобы. Раскопки проводятся на глубину следующего кольца, которое также вставляется в скобы. Во втором кольце требуется выполнить отверстие для водопровода в 1,5 больше диаметра водопровода.

Работа производится до тех пор, пока пространство колодца не будет наполняться водой. Обычно для этого хватает 6-8 колец. При работе важно вынимать грунт. После окончания, необходимо пространство колодца оставить наполняться водой на сутки. Если источник водоснабжения в частном здании наполнится на 1-1,5 метра, можно считать, что все проходит хорошо.

Конструкция от колодца

Затем из систем следует откачать воду, положить на дно камни, потом щебень для фильтрации слоем 30-50 см. Щели между кольцами систем нужно заделать цементно-песчаным раствором.

Еще одна важная деталь – подключение систем водоснабжения к насосным станциям. Лучше всего подойдет такая схема: станция располагается в подсобном помещении.

Потребуется прокладка траншеи от источников водоснабжения до места, где располагается частный дом. Водопровод следует провести по этой траншее.

Какой выбрать водопровод? Подойдет водопровод из стали, металлопластика, меди. Стоит обратить внимание на металлопластик, ведь конструкция из него гнется. Водопровод устанавливается в отверстие, проделанное в кольце, сгибается и опускается вниз. Потребуется установка входного фильтра.

Водопровод не должен касаться дна. Оптимальное расстояние – 30-40 см. После того, как выполнена прокладка водопровода, вода откачивается, в дно вбивается штырь. К штырю крепится водопровод. Отверстие в кольце заполняется цементным раствором.

Вернуться к содержанию ↑

Обустройство конструкции из скважины

Прокладка водоснабжения из скважины имеет те же ограничения, что и в первом случае: нельзя располагать источник поблизости от мест, которые могут способствовать загрязнению воды. Как провести работу по бурению скважины? Для этого требуются следующие инструменты:

  • Тренога;
  • Подъемник;
  • Бур.

Первые 1-1,5 метра земли можно пробурить штыревым буром. Так будет проще достать грунт. Затем необходимо вставить в отверстие обсадную конструкцию с зубцами. Затем работа по бурению продолжается до появления водоносного слоя. После окончания работы обсадная конструкция снимается.

Конструкция из скважины

Как провести насосную станцию к отверстию скважины? Сделать это можно двумя методами:

  • Организация над шахтой скважины подсобного помещения, если частный дом находится поблизости;
  • Установка над шахтой скважины для водоснабжения в частном доме кессона с насосом. Для этого потребуется прокладка траншеи вокруг водопровода на глубину 2,5 метра, диаметром в 2 раза превышающим размеры кессона. Дно заполняется бетонным раствором толщиной 20 см. Кессон монтируется в яму, водопровод обрезается так, чтобы он на 500 мм выступал внутри кессона. Затем следует провести траншею на глубине 1,8-2 метра. В нее укладывается водопровод. Насос монтируется в кессоне, затем нужно сделать подключение его к конструкции водопровода. Кессон заливается бетонным раствором, а после высыхания необходимо сделать еще и грунтовую «подушку». Провести такую работу по подключению насоса к шахте скважины – значит обезопасить кессон от влияния минусовых температур.

Провести конструкцию водопровода из скважины вы сможете сами. Существует множество систем в помощь начинающим мастерам. Какую из систем выбрать? Какая конструкция лучше удовлетворит все ваши нужды? На этот вопрос вы сможете ответить и самостоятельно, прочитав достаточно материала по интересующей теме.

Вернуться к содержанию ↑

Система водоснабжения в частном доме

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Разводка водопровода в частном доме: правила проектирования и обзор лучших схем | ВодаСовет — водоснабжение дома

Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

Подбор источника водоснабжения

Источник водоснабжения.

Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

Существует 2 варианта – подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

Стационарная централизованная система

Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

Децентрализованная подача воды.

Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части – наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка – для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубы. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт.Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний – в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера – полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

Насосная станция – это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части– первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Источник: https://vodasovet.ru/vodoprovod/vodosnabzhenie-chastnogo-doma

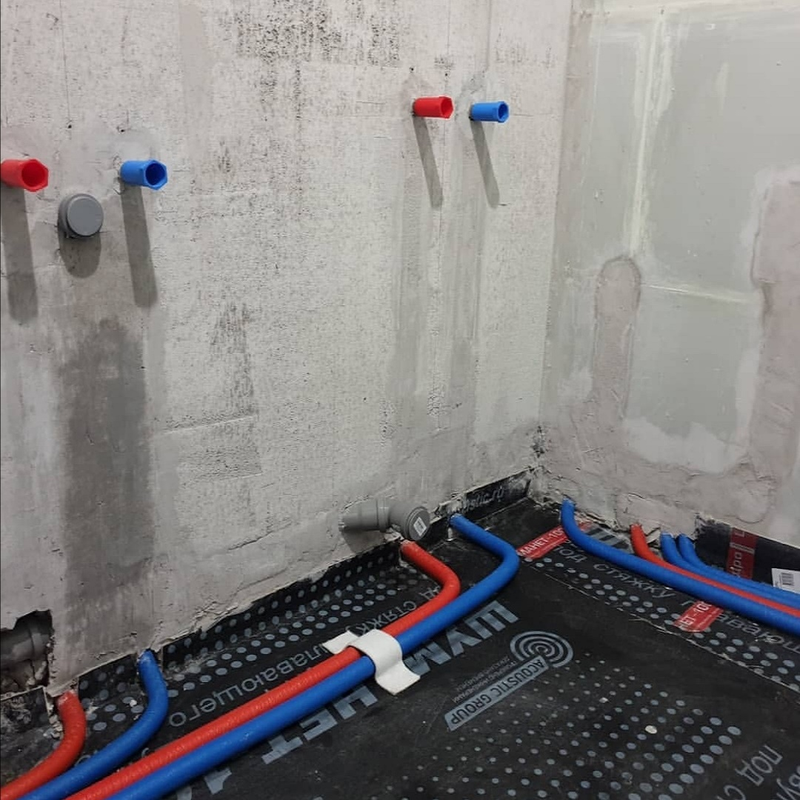

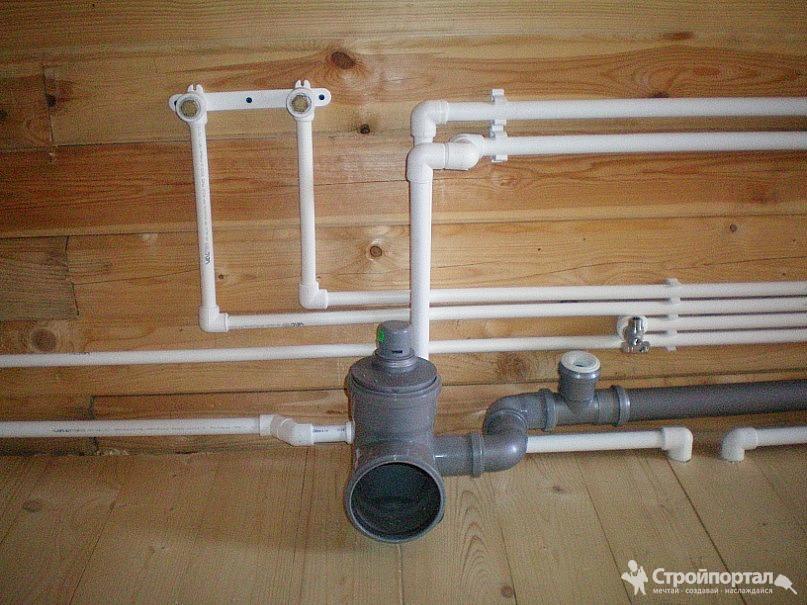

Разводка труб водоснабжения в частном доме

Водоснабжение - обязательный элемент благоустроенного дома, без которого он не будет считаться таковым. Прокладка труб водоснабжения в частном доме может осуществляться как на этапе строительства здания, так и в уже построенном и жилом доме.

Разводка труб водоснабжения в частном доме - задача хоть и не из легких, но критически важная. Неправильная разводка грозит постоянными скачками давления и перепадами температуры воды, а также сбоем работы системы.

Как осуществляется разводка труб в частном доме

Разводку труб начинают непосредственно с места подачи воды. Первым делом устанавливается шаровый кран (между трубой и смесителем) - он позволит перекрыть воду в случае аварии или другой необходимости.

Существует правила, согласно которым производят разводку или замену труб водоснабжения в доме.

  • Необходимо делать небольшой отступ от стен для удобства их возможного ремонта в будущем.
  • Дренажные краны монтируются так, чтобы появился небольшой наклон в направлении следующего.
  • При помощи клипс производится крепление труб к стенкам. Обязательно соблюдать промежуток между ними полтора-два метра, если труба крепится не в углу.

Где взять воду

Также важно определиться откуда будет поступать вода в дом: от центрального водоснабжения или из скважины. Выбрав центральные коммуникации, скорее всего вы столкнетесь с рядом проблем бюрократического характера. Кроме этого, давление и напор воды уже определены за вас, поэтому могут возникнуть скачки при одновременном использовании нескольких приборов (потребителей воды). Вывод - при центральном водоснабжении нужно размещать все потребители как можно ближе друг к другу. Водоснабжение из скважины дает некую свободу в прокладке трубопровода и размещении потребителей воды. Однако нужно учесть, что воду придется поднимать из глубины, поэтому необходимо использовать качественное оборудование.

Однотрубная система водоснабжения

Такая система работает во принципу - одна магистральная труба проводит теплоноситель на верхние этажи, а от нее подключены все нисходящие носители. При такой системе водоснабжения верхние этажи дома отапливаются интенсивнее, чем нижние. Но так как частные дома, как правило, не многоэтажные, то особенной разницы в температурах быть не должно. Одноэтажный дом и вовсе будет иметь равномерный прогрев. Главное преимущество такой системы - простота монтажа и экономичность. Здесь требуется прокладка только одной системы водоснабжения, что упрощает работу и затраты на материалы. Хотя лучшим образцом ее назвать нельзя, она получила свою популярность за счет экономичности и простоты исполнения.

Двухтрубная система водоснабжения

Такая система работает при помощи двух стояков: первый подает воду, второй отводит. На последнем размещаются отопительные элементы - полотенцесушители. Вода уже была подана потребителям, но не была израсходована. Чтобы «добро» не пропадало, воду подают в нагревательные элементы в ванной комнате.

Прокладка труб в частном доме: как организовать

Неважно будь то прокладка труб в частном доме или разводка труб водоснабжения на даче - все это требует качественного исполнения, которое невозможно обеспечить без соответствующих знаний и опыта. Выполнять всю работу по прокладке или замене труб самостоятельно не целесообразно. Во-первых, будет потрачено много времени на изучение информации, и даже если Гугл даст нужную базу, то, во-вторых, не исключены ошибки в процессе исполнения, так как у вас недостаточно опыта в данном вопросе. Доверив работу профессионалам, вы сохраните свое время, нервы и даже деньги. Да, именно деньги, так как из-за незнания некоторых нюансов будут испорчены расходные материалы. А неправильная прокладка труб может вылиться в большие неприятности и в том числе финансовые.

Сколько стоят наши услуги

Точную цену разводки труб в частном доме никто не назовет. Все зависит от многих нюансов: индивидуальных особенностей, площади здания, этажности и так далее. Обратившись к нам, вы получите подробную консультацию специалиста и примерный расчет стоимости услуг. Мы гарантируем качество и долговечность прокладки труб, и адекватную стоимость за нее.

замен водопровода: проблемы с водопроводом и чем мы можем помочь | Блог Pipe Spy

Иногда простая процедура установки поршня не решает ваших сантехнических нужд.

Большинство домовладельцев в тот или иной момент испытывают проблемы с водопроводом (или с водопроводом), и во многих случаях для исправления ситуации требуется профессионал. Вот некоторые вещи, которые вам нужно знать, если вам понадобится ремонт или замена водопровода.

Что такое водопровод в доме?

Домашний водопровод - это основная или основная труба, по которой вода подается в ваш дом.Частная линия водоснабжения обычно проходит под землей и соединяет ваш дом с источником водоснабжения в вашем районе. Ваш водопровод не следует путать с вашей частной канализационной трубой, по которой использованные сточные воды и сточные воды транспортируются подальше от дома.

Общие проблемы водопровода

Со временем в водопроводе могут образоваться дыры или трещины, обычно в результате внешней коррозии из-за почвы или мороза.

Водопроводные трубы находятся под давлением, поэтому разрыв водопровода приведет к тому, что вода будет вытекать из трубы и в конечном итоге на уровень поверхности, будь то улица, лужайка перед домом или подвал вашего дома.Это также может привести к загрязнению воды в доме. В этом случае крайне важно отказаться от использования бытовой техники или питьевой воды.

Обычно в доме есть запорный клапан, который перекрывает поток воды через магистраль в аварийной ситуации. Если коммунальное предприятие сначала не перекрывает подачу воды, вы можете найти запорный клапан домовладельца (рядом со счетчиком воды) и отключить подачу воды самостоятельно. Делается это ключом от водомера.

Негерметичный водяной клапан также является распространенной проблемой.Некоторые типы водяных клапанов (например, задвижки) более подвержены утечкам. Возможно, удастся затянуть уплотнительную гайку на водяном клапане, чтобы остановить утечку. Другие методы самостоятельной работы включают добавление дополнительных шайб или замену старых шайб. Однако в большинстве случаев для устранения утечки лучше всего вызвать профессионального сантехника. При замене клапана потребуется профессиональная помощь.

Как обнаружить утечки в водопроводе

Незаметная утечка в водопроводе может вызвать серьезные (и дорогостоящие) структурные повреждения вашего дома.Это может включать повреждение полов и стен, проблемы с плесенью и плесенью, а также отходы воды, которые вредны для окружающей среды и увеличивают счета за воду.

Как узнать, есть ли утечка в водопроводе или других частях водопровода? Мокрые пятна или плесень на полу и стенах часто являются одним из намеков. Вы можете прочитать наш полный список симптомов неисправности канализационной сети здесь; некоторые из них относятся к утечкам в водопроводе (а именно номера 8 и 9).

Помните, что утечки часто находятся в труднодоступных местах, например, под плитой или на лужайке, скрытые от глаз до тех пор, пока они не нанесут значительный ущерб.Единственный способ точно узнать, что ваша сантехника протекает, - это убедиться, что все водные щели отключены, и посмотреть на счетчик воды, чтобы узнать, течет вода или нет, или нанять компанию по обнаружению утечек. Обнаружение утечек - это специализированный навык, и наша команда рада направить вас к местному специалисту по обнаружению утечек, технология которого точно обнаружит любые утечки в вашей сантехнике.

Советы по ремонту и замене водопровода

Если в вашем водопроводе обнаружена утечка, важно как можно скорее устранить проблему, чтобы избежать долговременного повреждения дома и имущества.

Вот некоторые вещи, о которых следует помнить.

1) Выберите полную замену при наличии красных флажков

Красные флажки водопровода включают:

  • Дому более 50 лет
  • Проблемы с водопроводом сохраняются в течение многих месяцев / лет

Это все признаки того, что ремонт может не решить вашу проблему с водопроводом.

2) Выберите бестраншейную замену

Бестраншейная технология позволяет заменить поврежденный водопровод, не выкапывая большую яму на всей территории.Эта стратегия сейчас чрезвычайно популярна среди домовладельцев. Узнайте больше о бестраншейной замене труб.

3) Знайте, прежде чем копать

Знаете ли вы, что в США каждые 6 минут подземные коммуникации повреждаются? Перед тем, как приступить к ремонту или замене водопровода, важно, чтобы телефон позвонил по номеру 8-1-1 , чтобы поговорить с инспектором коммунального трубопровода, чтобы вы и / или ваш специалист по ремонту труб были должным образом защищены от таких опасностей, как поражение электрическим током. Узнайте больше о замене подземных коммуникаций и услуге 8-1-1.

4) Избегайте самостоятельного ремонта

В некоторых онлайн-видео и статьях описаны основные шаги, необходимые для ремонта труб, но, по нашему опыту, эту работу лучше всего доверить профессионалам. Те, кто пытается сделать ремонт своими руками, часто в конечном итоге платят больше, что приводит к дорогостоящему ремонту. После того, как самоделка пойдет не так, может быть даже больше повреждений, которые нужно исправить.

Узнайте, почему вам следует избегать ремонта канализационных труб своими руками.

Поговорите со специалистами по сантехнике

Чтобы получить индивидуальную помощь в понимании ваших проблем с водопроводом, или задать вопрос о замене водопровода или любых других проблемах с водопроводом в вашей собственности, свяжитесь со специалистами Pipe Spy.

Как найти водопровод в дом | Домашние гиды

Автор: Дженни Грин Обновлено 2 декабря 2018 г.

Линии водоснабжения соединяют домашнюю канализацию с местной водопроводной водой или иногда с колодцем в сельской местности. Линии проходят не менее чем на 3 фута под землей, поэтому их трудно найти. Обычно, если вы знаете, где линия входит в дом и где находится счетчик воды или колодец, вы знаете, что линия проходит между этими двумя точками.

Где главный водопровод входит в дом?

Основная линия водоснабжения входит в ваш дом на уровне земли или ниже.В зонах с теплой погодой леска обычно выступает из земли рядом с домом, а затем входит в боковую часть дома. Водопроводная система на этом этапе включает в себя клапан, чтобы домовладелец мог отключить подачу воды в случае утечки, который будет расположен в ящике под землей или сбоку дома, а также может включать в себя нагрудник для шланга для полив двора и противотока. В холодных зонах основной водопровод часто входит в дом ниже уровня земли в подвале или подобном помещении.В точке рядом с тем местом, где водопровод входит в дом, вы увидите как минимум один клапан. Если в ваш дом подается вода из колодца, водопровод обычно входит в ваш дом ниже уровня земли и ведет в напорный резервуар. Вы снова увидите клапан для отключения подачи.

Как найти счетчик воды

Счетчики воды измеряют и отображают количество воды, потребляемой домом, и обычно они находятся под металлическим покрытием в земле за пределами дома. Счетчик воды подключается к линии домашнего водоснабжения, идущей от местной водопроводной сети на улице.Чтобы найти счетчик воды, проверьте тротуар или парковочную полосу возле дома, нет ли в земле квадратного металлического покрытия. Если вы поднимете крышку, то увидите внутри счетчик воды. Если вы не можете найти счетчик воды, обратитесь в местную компанию по водоснабжению.

Как найти колодец

Вы можете найти колодец, посмотрев заглушку колодца во дворе или на земле, окружающей дом. Обсадная труба колодца выступает как минимум на 8 дюймов над уровнем земли и закрывается крышкой для предотвращения попадания загрязняющих веществ в колодец.Крышка зажимается или прикручивается к корпусу. Водопровод, идущий из колодца в дом, проходит под землей и не виден.

Расположение водопровода, ведущего к дому

Чтобы найти водопровод, ведущий к дому, найдите водомер или колодец и точку, где водопровод входит в дом. Между этими двумя точками проходит линия подземного водоснабжения. Если в вашем водопроводе протекает водопровод, почва над ним может быть влажной или сырой на участках в любом месте, когда погода сухая и вы не орошаете свой двор.

шагов к новому дому - подключение к инженерным сетям

В этой серии статей будут предложены некоторые из основных шагов, которым нужно следовать, и что нужно знать, когда вы начинаете свой путь к домовладению.

Глава 4 - Подключение служебных служб

Если вы решите построить свой дом рядом с городом, большим поселком или жилым районом, скорее всего, основные коммуникации, необходимые для обслуживания вашего дома, уже проложены под улицей перед вашей строительной площадкой.Во время установки этих более крупных инженерных «магистралей» каждая отдельная строительная площадка обслуживается меньшей ответвлением или «боковой» линией, которая перекрывается и остается неиспользуемой до тех пор, пока не будет построен дом, после чего каждая из боковых линий будет продлена. и подключен к вашему дому, предоставляя вам все услуги, предлагаемые муниципалитетом. Все коммуникации проложены под землей, чтобы защитить их от повреждений и непогоды. Кроме того, они неприглядны и опасны, если с ними подделать.Помимо первоначальной платы за подключение, большинство коммунальных услуг измеряются, а ежемесячная плата определяется тем, сколько каждой услуги использует домовладелец. Типичные муниципальные услуги включают:

Крышка упора бордюра

Вода

Во время прокладки инженерных коммуникаций подземный клапан, называемый «ограничителем бордюра», устанавливается в конце водозабора. Во время строительства дома к бордюру подключается медный или пластиковый водопровод, который ведет к вашему дому, снабжая его водой.Запорный кран позволяет водопроводчику при необходимости отключить городское водоснабжение вашего дома

Канализация

Канализационная труба идет от вашего дома на улицу, где она соединяется с городской канализацией. Канализационные трубы проложены с небольшим наклоном, поэтому под действием силы тяжести вся сточная вода из ваших раковин, душевых, стиральных машин, туалетов и посудомоечных машин будет перемещаться в канализационную сеть и на городские очистные сооружения.

Трансформатор для монтажа на подставке

Электричество

Поскольку электрические линии высокого напряжения очень опасны, коммунальные предприятия подключают их в надземной защищенной от взлома коробке, называемой «трансформатор для установки на площадках», которая постоянно запирается.Электроэнергетическая компания контролирует весь процесс подачи электроэнергии от электростанции до вашего дома. Лицензированный электрик выполнит остальные электромонтажные работы во время строительства вашего дома.

Газ

Большинство муниципалитетов снабжают домовладельцев природным газом через трубы под давлением. Подобно ограничителю воды на водопроводе, здесь также есть клапан в точке соединения между вашим частным газовым отводом и большей газовой магистралью.Это дает возможность отключить подачу газа в ваш дом в случае необходимости или в экстренных случаях.

Счетчик газа

Телефон и кабель

В прошлом телефонная компания подключала к вашему дому телефонные линии и кабельное телевидение. Телефонная компания подключит вашу телефонную службу, а кабельная компания предоставит вам кабельную приставку для подключения к вашему телевизору. Технологии в этих областях изменились так быстро и продолжают меняться невероятными темпами.Трудно привести точный пример того, как эти услуги связи в настоящее время обрабатываются. Из-за распространения смартфонов большинство домовладельцев больше не устанавливают даже стационарные телефоны. Новые спутниковые и беспроводные технологии постоянно меняют то, как мы используем телевидение и компьютеры. Планируя свой проект жилищного строительства, обязательно свяжитесь с профессионалами в этих областях, чтобы убедиться, что вы устанавливаете самую современную инфраструктуру в своем доме во время строительства.

«Главная точка» - Строительство в развитом районе имеет свои преимущества, когда речь идет о простом подключении к городским коммуникациям.Опытный строитель с полным комплексом услуг выполнит все приготовления для этих подключений в процессе строительства.

Заинтересованы в идеях домашнего плана?

Перейдите на страницу Домашний план месяца , чтобы найти вдохновение для вашего проекта!

Установка водопровода

- Разрешения Такома

Щелкните здесь, чтобы открыть PDF-версию этой памятки.

РАЗРЕШИТЕЛЬНЫЕ ТРЕБОВАНИЯ

Все водопроводные трубы между зданием и водосчетчиком должны быть разрешены, установлены и проверены в соответствии со следующими требованиями как условие получения услуг водоснабжения.

Требуется осмотр всей длины водопровода вне здания перед его обратной засыпкой. Это требование включает в себя все или часть трубопроводов водоснабжения, которые устанавливаются заново, заменяются или ремонтируются. Если местное статическое давление воды превышает 80 фунтов на квадратный дюйм, необходимо установить утвержденный регулятор давления.

К водоснабжению системы противопожарной защиты

предъявляются различные требования, и требуется отдельное разрешение от пожарной службы Такомы.Подрядчики, работающие с противопожарным водоснабжением, должны иметь лицензию уровня U в штате Вашингтон, а также лицензию города Такома на противопожарную охрану. По вопросам звоните по телефону 253-591-5740.

При использовании ответвления для любых целей, кроме бытового водоснабжения, таких как противопожарная защита, ирригационные системы, встроенный бассейн и т. Д., Предотвращение обратного потока требуется Кодексом. См. Контроль качества воды и предотвращение обратного потока в разделе Соединения ответвлений .

ИНСПЕКЦИЯ ВОДНОЙ СЛУЖБЫ

  1. Требуется осмотр и приемка водопровода со стороны собственности в открытой траншее.
  2. Проверки должны быть запланированы за 24 часа и могут быть согласованы с другой необходимой проверкой.
  3. Запросите проверку через Интернет на сайте TacomaPermit.org или по телефону (253) 591-5030.
  4. Инспекция водоснабжения отделена от инспекции качества воды.

ЭЛЕКТРОННЫЕ РАЗРЕШЕНИЯ

электронных разрешений доступны для ремонта существующих жилищных систем водоснабжения - под жилыми домами понимаются односемейные, двухуровневые или таунхаусы или строения из 1-2 квартир

Ремонт водопровода ePermit (ERWTR) - доступен для ремонта существующего водопровода, обслуживающего жилое строение.Это линия между счетчиком и домом. Сюда не входят работы по внутреннему водопроводу в доме .

ТРЕБОВАНИЯ К ЗАХОРОНЕНИЮ ТРАНШЕКОВ И ТРУБОПРОВОДОВ

  1. Все внешние водопроводные трубы должны иметь глубину заглубления не менее 2 футов, включая склоны, склоны, рокарии и т. Д.
  2. Подключение водопровода находится только на частной стороне счетчика воды и только к городскому союзу.
  3. Ко всем пластиковым водопроводным трубам должен быть прикреплен медный индикаторный провод с синей изоляцией, заканчивающийся на каждом конце неметаллического трубопровода над землей. Трассирующий провод должен быть не менее 18 AWG с изоляцией, одобренной для прямой прокладки под землей.
  4. Клапан с латунным корпусом с ключом или маховиком должен располагаться на расстоянии не более двух футов от фундамента здания в утвержденной клапанной коробке или корпусе.
  5. Пластиковая труба, не одобренная для использования через фундаментную стену, потребуется 2 фута одобренного материала для подсоединения к водопроводной трубе.
  6. Внутреннее запорное устройство должно быть установлено в доступном месте.
  7. Если водопроводная линия превышает сто линейных футов, запорный клапан должен быть установлен в пределах пяти футов от метра.

ТРЕБОВАНИЯ К РАЗДЕЛЕНИЮ

  1. Санитарная канализация: Горизонтальное разделение десяти футов и восемнадцати дюймов по вертикали на всех пересечениях, с сантехникой всегда ниже, должно поддерживаться между линиями водоснабжения и любой частью септической системы или боковой канализационной канализацией. Требования 78-05 Департамента экологии должны соблюдаться, если условия на площадке не позволяют минимальное расстояние между ними.
  2. Между всеми коммуникациями должно поддерживаться минимальное расстояние по горизонтали в пять футов и минимум по вертикали в шесть дюймов.

ТРЕБОВАНИЯ К ИСПЫТАНИЯМ

  1. Проверить бытовую систему водоснабжения с использованием давления в линии в течение как минимум 15 минут в присутствии городского инспектора.
  2. Испытание коммерческого водоснабжения при 1,5-кратном давлении в линии или 100 фунт / кв. Дюйм в течение не менее 30 минут в присутствии городского инспектора.

РАЗРЕШЕННЫЕ МАТЕРИАЛЫ

Все строительные трубы должны быть изготовлены из утвержденного трубного материала, иметь диаметр ¾ дюйма или больше и иметь отметку об утверждении NSF или ASTM, нанесенную по трафарету на трубу производителем.

  1. Полиэтилен: одобрен UPC и NSF, PE3408, SDR7, номинальное давление 200 фунтов на кв. Дюйм
  2. Медь: тип L (синий трафарет) или тип K (зеленый трафарет)
  3. ПВХ: График 40, фунт / кв. Дюйм 200
  4. Оцинкованный: разрешено, но не рекомендуется
  5. Трубки PEX должны иметь штамп ASTM - F876 или ASTM - F877, одобренные для использования на площадке в соответствии с UPC
  6. .
  7. Класс ковкого чугуна 52

ТРУБНЫЕ ФИТИНГИ

  1. Гибкая труба из полиэтилена (ПЭ) - на трубе из полиэтилена необходимо использовать компрессионные фитинги из литой латуни или вставные фитинги.
  2. Вставные фитинги должны иметь плоские поверхности для затягивания гаечным ключом между ребристым концом и наружной резьбой железной трубы. Вставной конец латунных фитингов должен быть закреплен двумя зажимами из нержавеющей стали, установленными в противоположных направлениях. Или используйте Mueller Instatite или другие одобренные компрессионные фитинги для гибких полиэтиленовых труб.
  3. Фитинги на медной трубе - необходимо использовать фитинги из литой латуни или фитинги.

СОЕДИНЕНИЯ ОТВЕТЛИВЫХ ЛИНИЙ

  1. Запорные клапаны должны быть установлены на всех ответвлениях в пределах двух футов от тройника.
  2. Соединения ответвлений должны быть выполнены из того же материала труб, что и водопроводная труба.
  3. Соединения ответвлений не допускаются в пределах 18 дюймов от метра.

ПРОВЕРКА КАЧЕСТВА ВОДЫ И ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА

  1. Инспекция качества воды отделена от Инспекции водоснабжения
  2. Инспекция качества воды охватывает все узлы и устройства обратного потока
  3. Все соединения ирригационной системы должны иметь запорный клапан и утвержденную защиту от обратного потока.
  4. Все необходимые запорные клапаны должны быть доступны.

Требуется отдельное разрешение на качество воды от Департамента водоснабжения Такомы, дополнительную информацию можно получить в Интернете по адресу www.mytpu.org/about-tpu/services/water/about-tacoma-water/water-quality/ или связавшись с отделом контроля качества воды. по телефону (253) 502-8215.

Сервисные соединения> Стандарты IDS для проектирования и строительства частных водопроводов

Стандарты для проектирования и строительства частных водопроводов Charlotte Water

1.01 Цель
Целью этого документа является определение объема ответственности, делегированной Департаментом окружающей среды и природных ресурсов Северной Каролины (NCDENR) и принятой Charlotte Water для разрешения строительства и / или расширения частных водопроводных сетей, обслуживающих две и более конструкции.

1.02 Определения (См. Схемы 1 и 2 для визуальной ясности, как указано)
Расширение - предлагаемая частная водопроводная магистраль длиной 40 футов или более, которая соединяется с существующей водопроводной магистралью Шарлотты или частной водопроводной магистралью, обеспечивая обслуживание двух или более сооружений.

Противопожарная система - частный водопровод, подключенный к водопроводной сети Шарлотты и предназначенный для противопожарной защиты проекта или земельных участков. Пожарная система может состоять из таких объектов, как, помимо прочего:

  1. Гидранты частные пожарные
  2. Связь с пожарной службой
  3. Пожарные подкачивающие насосы. (См. Схемы 1 и 2)

Частная - описывает инфраструктуру, принадлежащую и управляемую частными и государственными организациями, кроме Шарлотт Уотер, такими как ассоциации домовладельцев, Управление жилищного строительства Шарлотты, владельцев многоквартирных домов (например,г. жилые комплексы, бизнес-парки, трейлерные парки и т. д.), компании по управлению недвижимостью или другие поставщики воды, такие как Aqua Carolina или Utilities, Incorporated.

Шарлотта Уотер - описывает инфраструктуру, принадлежащую и управляемую Шарлоттой Уотер.

Трубопровод водоснабжения - водопровод от водопровода до CHARLOTTE WATER или Private

Водопровод к точке в 5 футах за пределами сооружения. (См. Схемы 1 и 2)

Система водоснабжения - водопроводные трубы, водораспределительные трубы и все необходимые соединительные трубы, фитинги, регулирующие клапаны и все приспособления в строении или помещении или рядом с ними.(См. Схемы 1 и 2)

Водопровод - водопроводная труба или система труб диаметром 2 дюйма или больше, устанавливаемая и обслуживаемая организацией, ответственной за распределение воды. Водопроводная магистраль может принадлежать и управляться Charlotte Water или другими государственными или частными организациями. (См. Схемы 1 и 2)

Водораспределительная труба - труба внутри сооружения или в помещении, по которой вода транспортируется из водопровода или от счетчика, когда счетчик находится в сооружении, к точкам использования.(См. Схемы 1 и 2)

Подключение к водопроводу - точка, в которой трубопровод водоснабжения соединяется с водопроводом Шарлотты или частной водопроводной магистралью, обеспечивая обслуживание одной конструкции. (См. Схемы 1 и 2)

1.03 Делегирование полномочий
С 1 августа 2010 г. NCDENR делегировал полномочия и обязанности по выдаче разрешений на расширение частных водопроводов компании Charlotte Water. Поэтому для любой частной водопроводной магистрали диаметром 2 дюйма или более, обеспечивающей водоснабжение более чем одного сооружения, потребуется разрешение от компании Charlotte Water.NCDENR больше не выдает разрешения на эти типы водопроводов, если они подключены к водопроводной сети, принадлежащей и обслуживаемой Charlotte Water.

Обратите внимание, что любое подключение к водопроводу или трубопровод для водоснабжения, независимо от размера, который обеспечивает обслуживание одной конструкции и не предназначен для дальнейшего расширения или дополнительных подключений к водопроводу, по определению не считается расширением и, следовательно, не требует разрешения через этот процесс. Однако заявитель несет ответственность за обеспечение соответствия проекта всем соответствующим местным разрешительным органам и требованиям.

NCDENR продолжит выдачу разрешений на расширение водопроводных сетей, обслуживающих такие проекты, как подразделения или бизнес-парки, получающие воду из источника, отличного от Charlotte Water. Такие источники включают, но не ограничиваются ими, колодцы или источники поверхностной воды или другого поставщика коммунальных услуг, включая Utilities, Incorporated или Aqua Carolina. Кроме того, для типовых расширений водопроводных сетей большого диаметра, очистных сооружений и крупных модификаций общественных распределительных систем, таких как бустерные станции и резервуары для хранения, потребуются разрешения от NCDENR.

Раздел 2 Руководства по выдаче разрешений

2.01 Интерпретация
Строительство частных водопроводных сетей, обслуживающих более одного сооружения, настоящим определяется как расширение и требует разрешения в соответствии с применимым законодательством, включая эти стандарты, правила и положения NCDENR.

2.02 Классификация проектов, требующая разрешения
Разрешение на частное водоснабжение в Шарлотт Уотер требуется для таких проектов, как, помимо прочего:

  1. Расширение или замена частной водопроводной сети, обеспечивающей водоснабжение нескольких сооружений.
  2. Основные модификации существующей частной водопроводной сети, определенные инженером-водником Шарлоттой или его уполномоченным. Такие модификации включают, но не ограничиваются, изменением материала труб, местоположения и размеров больших участков частной водопроводной магистрали.

2.03 Классификации проектов, не требующие разрешения
Разрешение на частное водоснабжение Шарлотт Уотер не требуется для таких проектов, как, помимо прочего:

  1. Техническое обслуживание системы, будь то текущее или аварийное, существующей частной водопроводной сети.

Такие модификации включают, но не ограничиваются:

  1. Ремонт электросети на прежнем месте
  2. Замена небольших участков частного водопровода в той же траншее на трубы того же размера и из сопоставимого материала
  3. Любое подключение к водопроводу или водопровод, независимо от размера, обслуживающий одну структуру.

Раздел 3 Утверждение плана

3.01 Утверждения, необходимые для заключения контракта или строительства
Никакое строительство не должно проводиться, и никакой контракт на строительство, изменение или установку не может быть заключен, если только Charlotte Water не выдаст письмо о разрешении на строительство. Это разрешение выдается после завершения и представления Плана управления водной системой, где это применимо, и отчета инженера, как указано в NCDENR 15A NCAC 18C (Правила NCDENR), и утверждения инженерных планов и спецификаций Шарлотт Уотер.Разрешение на строительство от Charlotte Water действительно в течение двадцати четырех месяцев с даты письма. Разрешение на строительство может быть продлено только в том случае, если Правила NCDENR и условия сайта не изменились. Разрешение на строительство и письмо об утверждении инженерных планов и спецификаций от Charlotte Water должно быть вывешено у главного входа на стройплощадку до начала строительства.

3.02 Изменения в технических планах или спецификациях после утверждения (пересмотры)
Отклонения от утвержденных технических планов и спецификаций или изменения в условиях площадки, влияющие на производительность, гидравлические условия, рабочие установки, функционирование процессов очистки воды, качество воды доставлено, или любые оговорки, предусмотренные в первоначальном и последующих письмах-одобрении Charlotte Water, должны быть одобрены Charlotte Water до начала строительства или монтажа.Пересмотренные инженерные планы и спецификации должны быть представлены вовремя, чтобы позволить рассмотрение и утверждение таких планов или спецификаций до начала любых строительных работ, затронутых такими отклонениями. Судебный запрет в соответствии с G.S. 130A-18, оценка административного штрафа в соответствии с G.S. 130A-22 (b) или отмена или приостановка утверждения инженерного плана в соответствии с G.S. 130A-23 могут потребоваться за любое нарушение этого положения.

Руководство по представлению плана раздела 4

4.01 Требования к пакету подачи
Специалисты, запрашивающие разрешение Charlotte Water Private Permit для частных проектов водоснабжения, должны направить свой пакет документов вниманию:

Секция проектов, финансируемых застройщиком
Шарлотт Уотер

5100 Brookshire Boulevard, Charlotte, North Carolina 28216.

В комплект поставки должны входить следующие позиции:

  1. (2) полные комплекты инженерных планов строительства и (2) полные комплекты детальных
  2. Отчеты инженера и все применимые спецификации, подготовленные профессионалом
  3. Инженер с лицензией на практику в штате Северная Каролина,
  4. Копия письма Шарлотты Уотер «Проверка обеспечения пропускной способности / приемка потока»,
  5. Применимый анализ пожарных потоков,
  6. Заполнено «Заявление на получение разрешения на расширение частных систем водоснабжения или магистрального водоснабжения»,
  7. Применимая плата за разрешение.

4.02 Требования к инженерным планам строительства

  1. Планы должны состоять из разборчивой печати, с черными или синими линиями на белом фоне,
  2. Карта окрестностей, показывающая границы собственности по отношению к существующим и предлагаемым улицам.
  3. Общий план участка с четким указанием существующих и предлагаемых инженерных сетей в масштабе 1 "= 100" или меньше и в соответствии с указаниями инженера по водоснабжению Шарлотты,
  4. Если проект должен быть выполнен поэтапно, включите генеральный план, четко указав этап (ы), который должен быть утвержден,
  5. Все планы должны быть проштампованы и подписаны профессиональным инженером с действующей лицензией в Северной Каролине.Контактная информация Инженера, включая адрес и номер телефона, должна быть указана на плане:
  6. .
  7. Вид сверху должен иметь приемлемый масштаб, кратный 10, т. Е. 1 "= 40", 1 "= 50",
  8. Все коммунальные переходы и разделения должны соответствовать минимальным проектным требованиям NCDENR, указанным в Технических условиях Шарлотты или Правилах NCDENR .0906.

Раздел 5 Требования к водному проектированию

5.01 Требования к проектированию водоснабжения
Все конструкции водоснабжения должны удовлетворять, как минимум, проектным требованиям Правил NCDENR .0900 в дополнение к критериям, изложенным в последней утвержденной версии Политики Шарлотты в области водоснабжения, водоснабжения и канализации. Процедуры, стандарты и спецификации (Характеристики воды Шарлотты).

Раздел 6 Общие требования

6.01 Требования к предотвращению обратного потока
Хотя требования NCDENR для предотвращения обратного потока должны применяться в этих документах, утверждение плана для этих типов проектов НЕ должно рассматриваться как необходимое утверждение, которое должно быть получено от отдела предотвращения обратного потока воды Шарлотты. .Требования Charlotte Water по предотвращению обратного потока включают дополнительные ограничения по местоположению и более подробные характеристики установки. Для получения необходимого отдельного разрешения свяжитесь с отделом предотвращения обратного потока воды Шарлотты по телефону 704-336-2997 до начала строительства.

6.02 Требования к частной противопожарной системе
Противопожарные системы должны быть рассмотрены соответствующим местным органом, выдающим разрешения, включая Управление пожарной охраны округа Шарлотта или Мекленбург и Управление водоснабжения и водоочистки Шарлотты, в соответствии с соответствующими местными, государственными, федеральными и международными правилами. .Защита общественной системы водоснабжения обеспечивается администрацией Программы предотвращения обратного потока воды Шарлотты.

6.03 Общие технические требования к материалам
Наиболее актуальные и применимые технические требования, указанные в Технических условиях Шарлотты, Сантехническом кодексе Северной Каролины, Американском обществе испытаний и материалов (ASTM), Американском национальном институте стандартов (ANSI), Американском водном хозяйстве Производственная ассоциация (AWWA) и любые другие приемлемые спецификации материалов, утвержденные главным инженером компании Charlotte Water или его уполномоченным, должны применяться во всех случаях, когда материал покрывается элементом в этих спецификациях.

6.04 Общие технические требования к конструкции и испытаниям
Установка и испытание трубопроводов должны соответствовать самым актуальным и применимым процедурам и спецификациям, указанным в Технических условиях Шарлотты, Правилах .0900 и .1000 NCDENR, Сантехническом кодексе Северной Каролины или любых других приемлемых спецификации на строительство и испытания, утвержденные главным инженером по водоснабжению Шарлотты или их уполномоченным.

Раздел 7 Сертификаты

Приведенные ниже сертификаты должны быть отправлены по следующему адресу:

Менеджер программы, отдел проектов, финансируемых разработчиками
Шарлотта Уотер
5100 Brookshire Boulevard
Charlotte, North Carolina 28216

7.01 Заявитель
После завершения строительства или изменения Частной водопроводной магистрали, требующей частного разрешения на использование воды в Шарлотте, заявитель должен подать Сертификат заявителя в соответствии с Правилами NCDENR .0303 (c). Это свидетельство должно быть предоставлено на форме, предоставленной Charlotte Water, и должно быть подписано должным образом уполномоченным представителем заявителя, например:

  1. Для корпорации, общества с ограниченной ответственностью, ассоциации домовладельцев или некоммерческой организации: президент, вице-президент,
  2. .
  3. Для партнерства или индивидуального предпринимательства: генеральным партнером или собственником.

7.02 Инженер
Кандидат также должен представить заявление о сертификации, подписанное и заверенное профессиональным инженером, зарегистрированным в штате Северная Каролина, о том, что строительство было завершено в соответствии с утвержденными планами и спецификациями в соответствии с Правилами NCDENR 0303 (a).

Сертификация инженера должна включать копию утвержденных планов инженерного строительства размером 8 ½ "x 14" или 11 "x 17" с соответствующим водопроводом, четко выделенным с указанием части (частей), где строительство и соответствующие испытания считаются завершенными, а main готов к вводу в эксплуатацию в соответствии с этой сертификацией.

Раздел 8 Окончательное утверждение

8.01 Окончательное одобрение
Никакое строительство, изменение или расширение частной водопроводной магистрали, требующей получения частного разрешения на использование воды в Шарлотте, как указано выше, не должно быть введено в окончательную эксплуатацию или предоставлено для потребления человеком до тех пор, пока заявитель не представит свидетельство инженера и свидетельство заявителя. и получил окончательное одобрение от Шарлотты Уотер. Изменения могут быть сделаны только в соответствии с требованиями, изложенными в этом документе.


Подключения к водопроводу и частный водопровод

Правила, регулирующие и ограничивающие использование и подачу воды

Разрешения на установку крана, вилки, мокрого подключения, ремонта / реле водопровода

Скачать заявку на разрешение на кран, вилку, мокрое соединение, ремонт / реле водопровода

Установка только отвода или мокрого соединения

Если вы устанавливаете только кран или «мокрое» соединение (желтая форма), вы также должны предоставить:

  • Утвержденный план участка, утвержденный Департаментом строительства города Нью-Йорка, с указанием:
    • Схема стояка водопровода с указанием требуемого размера обслуживания;
    • Существующий фасад городской магистрали, предлагаемое подключение к услугам и протяженность подключения; и
    • График B
  • Письмо об одобрении или освобождении для устройства предотвращения обратного потока, если применимо (см. Устройства предотвращения обратного потока).
  • При подключении к частному или внутреннему водопроводу предоставьте письмо о согласии от владельца частного / внутреннего водопровода.

Только подключение водопроводного крана или мокрого соединения

Если вы подключаете только кран или мокрое соединение (белая форма), вы также должны предоставить нотариально заверенное письменное показание от владельца собственности.

Подключение или установка нового водопроводного крана или мокрого соединения

Если вы подключаете и устанавливаете новый кран или «мокрое» соединение (синяя форма), вы также должны предоставить следующее:

  • Подсчет всего имущества
  • В случае увеличения размера отвода существующей противопожарной службы, утвержденный план участка Департамента строительства города Нью-Йорка со схемой стояка водопровода, показывающий новый требуемый размер службы
  • Письмо об одобрении или освобождении от использования устройства предотвращения обратного потока, если применимо (см. Устройства предотвращения обратного потока)

Ремонт / Реле водопровода

Все заявки на разрешение на ремонт / реле теперь должны подаваться онлайн через систему разрешений и проверок (PARIS).Если вы еще не зарегистрированы, посетите ПАРИЖ и следуйте инструкциям по созданию учетной записи и профиля. С любыми вопросами обращайтесь в службу поддержки PARIS / WSPS по телефону 718-595-3088 или по электронной почте [email protected]

Если вы проводите ремонт / ретрансляцию линии водоснабжения (розовая форма), вы также должны предоставить счетчик приспособлений всего имущества, который необходим для определения надлежащего размера любой ретранслируемой линии обслуживания. Обратите внимание, что хотя ремонт может производиться при наличии разрешения Департамента транспорта города Нью-Йорка, разрешение DEP требуется для всех реле.Ремонт не допускается на основных линиях обслуживания; реле требуется во всех случаях, когда присутствует свинец. Кроме того, необходимо заглушить сервисные соединения 5/8 дюйма или больше и установить новый кран, размер которого соответствует количеству приборов.

Форма Tap Card для лицензированных мастеров-сантехников (Самосертификация)

Для работы с самосертификацией (работа, не проверенная DEP), форма Tap Card предоставляет документацию о том, что разрешенная работа была выполнена в соответствии со всеми стандартами и правилами.В настоящее время все работы на внутренних линиях связи длиной два дюйма или меньше проходят самосертификацию. Эта карта должна быть заполнена лицензированным мастером-сантехником, уполномоченным на выполнение работ, и возвращена в DEP в течение 15 дней с даты истечения срока действия разрешения. Tap Card является требованием процесса самостоятельной сертификации, и непредставление этой Tap Card может привести к приостановке выдачи новых разрешений.

Отправьте формы Tap Card в электронном виде через систему разрешений и проверок (PARIS).Веб-форма карты Tap доступна как для онлайн-разрешений, так и для бумажных разрешений в ПАРИЖЕ. Обратите внимание, что все ответные карты, подключенные к онлайн-разрешениям, также ДОЛЖНЫ быть отправлены онлайн. Для получения дополнительной информации о том, как зарегистрироваться, посетите ПАРИЖ.

Строительство частного водопровода

Аффидевит о пропавшем владельце частной водопроводной сети

Заявка на испытание потока гидранта

Испытания расхода гидранта определяют адекватность давления и расхода в системе водоснабжения г. Нью-Йорка в определенном месте.Все заявки на получение разрешения на испытания гидранта теперь должны подаваться онлайн через Информационную систему разрешений и проверок (ПАРИЖ). Если вы еще не зарегистрированы, посетите ПАРИЖ и следуйте инструкциям по созданию учетной записи и профиля.

С любыми вопросами обращайтесь в службу поддержки PARIS / WSPS по телефону 718-595-3088 или [email protected]

Заявление о выдаче разрешения на водопользование для гидранта

Предприятиям, желающим использовать воду из городского пожарного гидранта, требуется разрешение на водопользование для гидранта.Это разрешение предоставляет доступ к гидрантной воде на определенный период времени и требует предоплаты из расчета «за день использования». См. Раздел 15 Правил города Нью-Йорка, глава 20.

Посетите разрешение на использование воды для гидранта, чтобы получить форму заявки и инструкции.

свинцовых труб дома? Как проводить испытания и что делать дальше

Фото: istockphoto.com

В некоторых городах Америки дети и взрослые подвергаются воздействию опасного загрязнителя с каждым стаканом воды, который они выпивают: свинцом.Почти все дома, построенные до принятия Закона о безопасной питьевой воде 1986 года, имеют либо свинцовые трубы, либо свинцовый припой в водопроводных системах, и до 10 миллионов домов все еще имеют свинцовые водопроводные линии, соединяющие основные муниципальные водопроводные трубы с улицы в дом. Во многих крупных городах США даже есть свинцовые трубы как часть основной системы водоснабжения.

СВЯЗАННЫЕ С: 7 распространенных проблем с водой - и их решения

Свинец был повсеместным строительным материалом для сантехники с тех пор, как римляне изобрели специализированные системы подачи воды - настолько, что слово «водопровод» на самом деле произошло от латинского слова, означающего свинец, « отвес .«Его пластичность и гибкость позволили сформировать трубы и придать им формы, которые могли бы эффективно направлять воду под и в существующие здания. Свинец также является стабильным, прочным металлом, который почти непроницаем для влаги, устойчив к коррозии и утечкам из точечных отверстий. Долговечность, универсальность и доступность свинца сделали его популярным выбором для строительства водопроводных систем в Соединенных Штатах, где свинцовые трубы были значительно дешевле, чем железные альтернативы.

Хотя некоторые проблемы со здоровьем возникали еще в 1800-х годах, попытки запретить или ограничить использование свинца в водопроводе не предпринимались до 1920-х годов, когда отравление свинцом стало все более распространенной проблемой общественного здравоохранения.Даже тогда попытки запретить использование свинца были заблокированы, когда в 1928 году была образована Ассоциация производителей свинца, которая решительно поддерживала дальнейшее использование свинцовых труб, лоббируя изменения в муниципальных строительных нормах; торговая группа оставалась активной до 70-х годов. Доказательства опасности отравления свинцом продолжали расти.

Риски для здоровья, связанные с отравлением свинцом

Сегодня Агентство по охране окружающей среды и Центры по контролю за заболеваниями согласны с тем, что безопасный уровень свинца в крови ребенка неизвестен.По данным CDC, даже низкий уровень свинца может привести к следующим проблемам со здоровьем.

  • У детей: поведенческие проблемы, низкий IQ, неспособность к обучению, нарушение роста, проблемы со слухом, анемия и гиперактивность.
  • У взрослых: повышение артериального давления и гипертония, снижение функции почек и репродуктивные проблемы.
  • У беременных: преждевременные роды и нарушение роста плода.

Фото: istockphoto.com

Получите профессиональную консультацию

Свяжитесь со специалистами по борьбе с выбросами свинца в вашем районе и получите бесплатные оценки без каких-либо обязательств.

+

Кто все еще может пострадать от свинцовых труб

Закон о безопасной питьевой воде 1986 года предписал, чтобы новые сантехнические материалы не содержали свинца, включая водопровод, используемый для коммунального водоснабжения. Однако есть еще много способов попадания свинца в питьевую воду. Вы можете подвергнуться воздействию небольших следов свинца, если:

  • Ваш дом был построен до 1986 года со свинцовыми трубами, которые не заменялись, трубной арматурой
  • и арматурой со свинцовыми компонентами, свинцовым припоем
  • , используемым для соединения водопроводных труб,
  • или вести водопроводные трубы в дом.

EPA расширило свои обязательства по сокращению содержания свинца в питьевой воде, приняв в 1991 г. «Правило по свинцу и меди», которое требует регулярного отбора проб воды и тестирования и рекомендует замену свинцовых трубопроводов. Однако полная замена - это дорогостоящее предложение: по оценке EPA в 2016 году стоимость замены всех ведущих линий обслуживания в Америке - примерно от 6,5 до 10 миллионов линий - составит от 16 до 80 миллиардов долларов. Чтобы помочь в этом усилии, EPA и Департамент жилищного строительства и городского развития (HUD) запустили специальную страницу на epa.gov в октябре 2019 года для сбора информации о различных федеральных программах, которые доступны для финансирования замены ведущих линий обслуживания. (На веб-сайте также представлены тематические исследования, демонстрирующие, как города и штаты успешно использовали федеральные ресурсы для поддержки этих проектов по замене).

СВЯЗАННЫЕ С: Это места с самой плохой водопроводной водой в Америке

Вода

Ключевой компонент правила 1991 г. требует, чтобы все коммунальные системы водоснабжения ежегодно к 1 июля предоставляли каждому водопользователю ежегодный отчет о качестве воды, Отчет об уверенности потребителей (CCR).В этом CCR подробно указано, откуда берется ваша питьевая вода, и указаны уровни загрязняющих веществ в этой воде. Люди, которые снимают дома или живут в многоквартирных домах, кондоминиумах или таунхаусах, могут связаться с местным водоканалом для получения копии последнего отчета.

Дома с колодцами или частным водоснабжением - по оценкам, около 15 миллионов домохозяйств в США - несут ответственность за тестирование и поддержание качества этой воды. EPA рекомендует, чтобы частные источники воды ежегодно проверялись государственными или местными департаментами здравоохранения и окружающей среды или сертифицированной государством лабораторией.Обычно тестирование стоит от 20 до 100 долларов.

Что вы можете сделать, если живете со свинцовыми трубами

Если тестирование показывает, что ваша вода загрязнена свинцом, согласно CDC, вы можете предпринять несколько шагов, чтобы смягчить воздействие.

Фото: istockphoto.com

  • Фильтруйте всю воду, используемую для питья или приготовления пищи. Выберите и установите фильтр на месте использования, который был сертифицирован независимой испытательной организацией для уменьшения или устранения свинца, известный как стандарт 53 NSF / ANSI для свинца и стандарт 42 NSF / ANSI для удаления твердых частиц.
  • Тщательно промойте водопроводную систему перед использованием воды из-под крана для питья или приготовления пищи. Включите кран в режиме холодной воды на пять минут, прежде чем собирать воду для использования, чтобы снизить потенциальное воздействие свинца из бытовой сантехники.
  • Пейте или готовьте только на холодной водопроводной воде. Горячая или горячая вода из-под крана может содержать более высокие уровни свинца, а кипячение воды не уменьшит количество свинца.
  • Рассмотрите возможность перехода на сертифицированную и протестированную воду в бутылках для питья или приготовления пищи. Это, конечно, будет не так безвредно для окружающей среды из-за количества пластика, которое вам придется перерабатывать еженедельно, и даже может оказаться слишком дорогостоящим для длительного использования.

Наконец, если вы считаете, что вы, ваша семья или ваши дети подверглись воздействию свинца, важно обратиться к поставщику медицинских услуг. Многие люди, подвергшиеся воздействию свинца, не проявляют никаких симптомов, и единственный способ определить воздействие свинца - это провести анализ крови.
