Разводка водопровода в квартире своими руками

Благоустройство жилища начинают с проекта и прокладки инженерных сетей. От качества выполненной разводки воды в квартире и организации системы водоснабжения зависит комфорт и душевное равновесие хозяев.

Преимущества и недостатки совмещенного и раздельного санузла

Преимущества и недостатки совмещенного и раздельного санузла

Преимущества и недостатки совмещенного и раздельного санузла.

В зависимости от планировочных решений и размера квартиры предусматривают 2 типа санитарно-гигиенических конструкций:

  1. Раздельный санитарный блок – ванная комната и туалет.
  2. Совмещенный санузел.

Изолированные службы для семьи из 2-3 человек разного возраста – наилучший вариант зонирования квартиры. Отсутствие очереди и посторонних запахов при пользовании ванной комнатой, возможность уединения – это те преимущества, которые получает владелец такой планировки.

Из недостатков – это малая площадь и невозможность установки дополнительного оборудования (умывальник, биде и др.).

Увеличение пространства предполагает реализацию смелых дизайнерских идей и размещение не совсем привычного для жильцов квартиры оборудования: ванна с гидромассажем, дополнительное освещение, шкаф для туалетных принадлежностей, спаренный умывальник и пр.

При совмещении служб удачно решается вопрос экономии денежных средств, т. к. дверь туалета и перегородка между блоками становятся лишними. Из недостатков такой перепланировки – преимущества раздельных санузлов.

Составление схемы разводки водопровода: что учитывать

Схема прокладки – это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

Схема разводки водопровода

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная – душевой кабиной с различным уровнем комфорта.

Прокладка водопроводных труб может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

  1. Материал трубопровода (сталь, пластик, медь, металлопластик).
  2. Размеры входного патрубка.
  3. Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
  4. Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
  5. Для полимерных систем – количество соединений.
  6. Наличие мест пересечения с электропроводкой и возможные способы обхода.
  7. Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании – это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

По такому же принципу выполняется определение затрат на монтаж счетчика, аварийных устройств и прочего вспомогательного оборудования.

Типы трубных разводок

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

  • коллекторным;
  • тройниковым, или последовательным;
  • комбинированным (совмещенным).

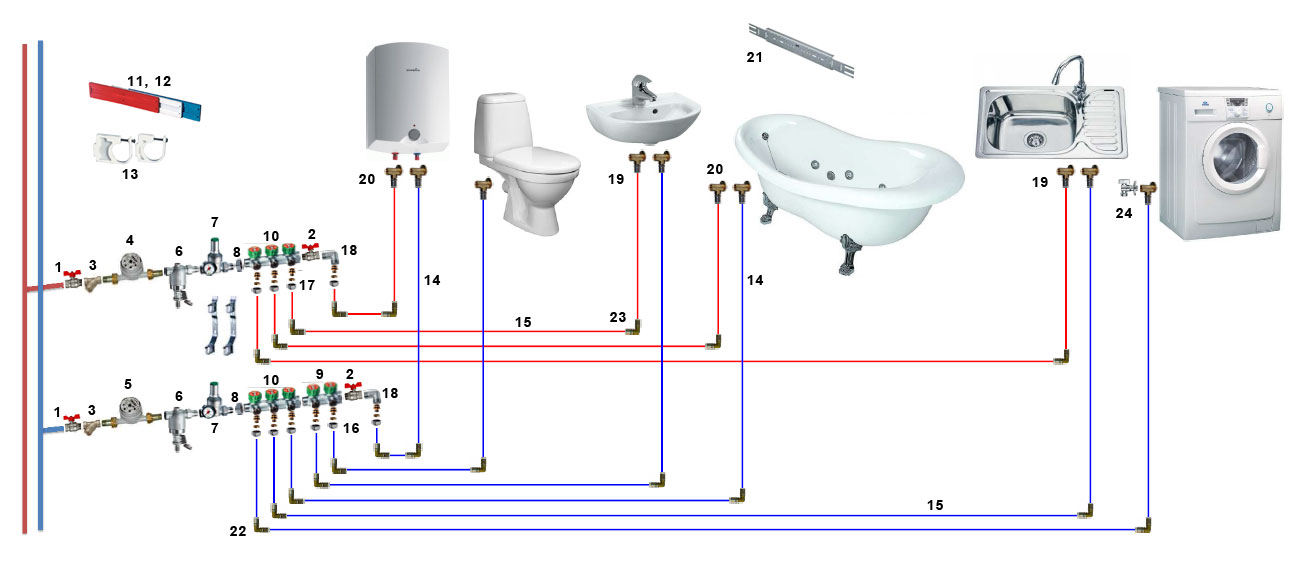

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

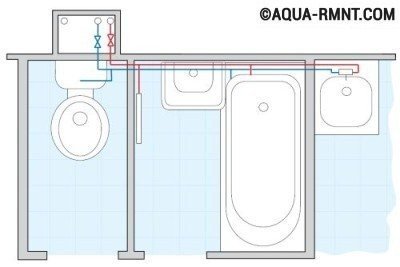

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ – это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину – через коллектор.

Коллекторная разводка

По своей конструкции коллектор – это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

  1. Компактное расположение системы управления подачей.
  2. Постоянное давление в сети.
  3. В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.

Преимущества:

  • низкая себестоимость;
  • простота монтажа и возможность сборки конструкции своими руками;
  • компактность в сравнении с коллекторной системой.

Что еще нужно учесть

Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.

Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.

Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки – это соединение профилей и подключение приборов с помощью фитингов.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

  1. Коренной кран.
  2. Опоры для крепления магистрали.
  3. Фильтрующие элементы.
  4. Счетчики расхода.
  5. Защитное устройство (УЗО) – нужно для электроприборов.
  6. Сантехнический шкаф для размещения оборудования – входит в комплект коллекторной разводки.
  7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран – вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

  • клапанный коренной кран;
  • шаровый;
  • конусный.

Клапанный вентиль – это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм – следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей – песка, ржавчины, металлической стружки и пр.

Для фильтрации более мелких включений применяют элементы тонкой очистки, устанавливаемые непосредственно перед санитарными приборами.

Устройства отличаются по типу чистящего элемента:

  • с заменяемым картриджем;
  • сетчатые;
  • с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления

Клапанные механизмы для экстренного снижения давления.

  • клапаны различного назначения;
  • стабилизаторы давления;
  • балансировочные управляющие устройства.

Стабилизаторы напора – это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан – тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций – беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

  1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
  2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Составляем схему

Для выбора материала, расчета сметной стоимости монтажа и необходимых комплектующих нужна точная схема водоснабжения квартиры.

На плане необходимо указать:

  1. Расположение труб холодной и горячей воды.
  2. Точку ввода с коренным краном.
  3. Направление движения жидкости.
  4. Место установки приборов учета, регулирующих устройств и вспомогательного оборудования.
  5. Аварийный слив и клапаны.
  6. Фильтрующие элементы.
  7. Запорную арматуру.
  8. Точки разбора воды (горячей, холодной) с наименованием потребителей.

Проект водопровода должен быть выполнен на листе миллиметровой бумаги с точным указанием расстояния до каждого из приборов.

Прятать трубы или нет

Использование закрытого способа разводки позволяет спрятать трассу в пол или стены, что положительно влияет на трудоемкость выполнения отделочных работ (облицовка керамической плиткой, шпатлевка, окраска и пр.), а также обеспечивает эстетичность внешнего вида помещений.

Применение такого варианта оправдано при условии правильного выбора материала и профессиональной бригады сантехников, т. к. в случае протечки придется разобрать всю конструкцию вместе с облицовкой.

Открытый метод приемлем при небольших площадях помещений и выполнении монтажа своими руками – в случае ошибки в схеме прокладки или стыковки трубопровода ее легко обнаружить и устранить.

Разводка труб водоснабжения в квартире: коллекторная схема

Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

  • Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте. открытый тип разводки труб водоснабжения
  • Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат. закрытая разводка

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

  • коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
  • тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Классическая тройниковая разводка воды от стояков ХВС и ГВС

Преимущества тройникового метода:

  • экономия средств — число соединительной арматуры сокращается до минимума;
  • простая работа по установке.

Способ имеет свои недостатки:

  • затрудненный поиск протечек из-за большого числа соединений;
  • высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
  • при ремонте требуется отключать всю подачу воды;
  • неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

коллекторный тип разводки трубопроводов

Достоинства подобного способа подключения:

  • простая диагностика неисправностей;
  • постоянное значение давления на всем подключенном оборудовании;
  • высокая надежность из-за малого количества соединений;
  • эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
  • возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

  • для прокладки системы необходимо закупать большое количество соединительной арматуры;
  • сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

  • расположение водопроводов;
  • запорная арматура;
  • направление потоков воды;
  • аварийные клапаны и сливы;
  • точки разбора с указанием каждого потребителя;
  • приборы учета;
  • резервные ветви и оборудование.

Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

  • минимально допустимое значение давления у конечного потребителя — 0.3 атм;
  • каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
  • каждый фитинг и арматура снижает давление на 0.15 атм;
  • в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

  • ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
  • утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
  • во время монтажа закрывать отверстия не установленных труб;
  • проводить пайку в чистом помещении;
  • проверять трубы на наличие влаги и грязи перед пайкой;
  • не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.

Разводка водопровода в квартире - тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода  может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема - это самый дешёвый вариант

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

  • низкая стоимость;
  • компактность;
  • простота монтажа.

Недостатки этой системы разводки:

  • перепады давления, вызванные одновременным включением двух точек потребления воды;
  • перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
  • не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Все точки потребления воды независимы друг от друга

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластиковые водопроводные трубы

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

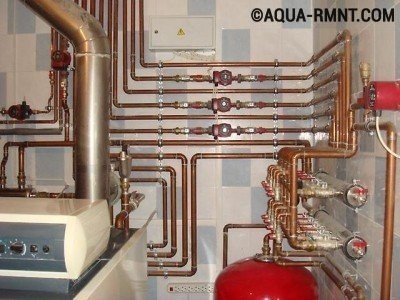

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

mednie_trybi

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

Как сделать разводку водопровода в квартире своими руками

Причин для переоборудования системы водоснабжения квартиры может быть несколько.

В домах старых годов постройки изношенный водопровод может представлять угрозу прорыва, металлические трубы, проложенные наружным способом, портят эстетику ванной комнаты.

В современных домах у жильцов часто возникает желание перепланировки санузла, монтажа более качественной, надежной и современной системы водопровода.

Самый простой выход, при необходимости монтажа системы водоснабжения – пригласить специалиста для выполнения работ, однако, услуги профессионала стоят недешево, и всегда есть вероятность выбора недобросовестного исполнителя.

При определенных навыках и знаниях разводка водопровода своими руками может быть стать вполне посильной, это позволит сэкономить средства, выполнить работы максимально качественно и с соблюдением всех технических условий.

Основные этапы

Начинать любые строительные или санитарно-технические работы следует с тщательной планировки.

Необходимо обозначить все требования к новой системе водоснабжения, учесть особенности планировки квартиры и санузла, определится с выбором санитарно-технического оборудования.

Разделить работы по проведению водоснабжения можно на следующие этапы:

  1. Составление схемы разводки водопровода.
  2. Расчет необходимого количества материала.
  3. Приобретение материала.
  4. Демонтаж старой разводки.
  5. Монтаж новой системы.
  6. Проверка системы на утечки и другие неисправности.

Трубы

На этапе планирования системы предстоит определить материал для будущей системы.

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

  1. Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
  2. Металлопластиковый трубопровод. Труба состоит из нескольких слоев полиэтилена, между которыми имеется слой алюминиевой фольги, придающий прочность.Такой тип трубопровода стал хорошей альтернативой металлическим трубам. Малый вес, прочность, гибкость трубы позволяют быстро и легко производить монтаж системы любой конфигурации и сложности.

    Одним из недостатков водопровода из металлопласта является необходимость периодической подтяжки резьбовых соединений, что исключает скрытую прокладку такого трубопровода. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

  3. Полипропилен. Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.

    Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Важный момент: при монтаже полипропиленовых труб следует учитывать коэффициент теплового расширения, особенно для носителей горячей воды.

Для примера, неармированная труба при изменении температуры на 50С получит линейное удлинение, равное 7,5 мм на каждый метр. При монтаже следует предусмотреть возможность компенсирования этих увеличений. (О том, как правильно сваривать полипропиленовые трубы, Вы можете прочитать здесь).

Схема

Коллекторная разводка водопроводаКоллекторная разводка водопроводаКоллекторная разводка водопровода

Существуют две основных схемы для разводки водопровода в квартирах:

  1. Схема тройникового типа. При таком исполнении от стояка отводится труба, в разрыв которой через тройники подключается каждый потребитель. Такую систему еще называют последовательной.
  2. Схема коллекторного типа. Потребители подключаются к трубе через коллектор (специальное устройство с нужным количеством выходов под каждый потребитель). Удобство такой схемы в том, что коллектор на каждом выходе имеет запорный кран.Это позволяет отключать отдельно каждый узел водоразбора для ремонта или обслуживания, не перекрывая всю систему, при этом остальными узлами можно пользоваться без ограничений. Также при такой схеме происходит более равномерное распределение напора.

Способы укладки

  1. Скрытая укладка трубСкрытая укладка трубСкрытая укладка труб

    Открытый способ. Трубы прокладываются вдоль стен, с использованием специальных крепежных элементов. При таком виде страдает эстетика помещений и санузлов, однако, имеется свободный доступ к любому участку трубы или соединению.

  2. Скрытый. Чаще используется при полном капитальном ремонте санузла. Трубы укладываются в штробу, затем заделываются. Из стены выводят только водозаборные розетки для подключения сантехнических приборов.Счетчики, краны, коллекторные узлы монтируют в специальных нишах, имеющих съемные панели для доступа. Этот способ более трудоемок. Запрещено прокладывать трубы таким методом в несущих стенах.

Примите к сведению: при скрытой укладке следует позаботиться о качестве труб и надежности соединений. Порыв или протечка внутри стены способны доставить много неприятностей.

Скрытая укладка трубСкрытая укладка трубНачинать монтаж системы следует с установки запорного крана, перекрывающего подачу воды от стояка в квартиру.

Также на входе, перед счетчиками, монтируются фильтры для очистки воды, это значительно продлит срок службы труб и сантехнического оборудования.

Совет специалиста: запорные краны необходимо устанавливать перед каждым потребителем, это упрощает дальнейшее обслуживание и ремонт узлов.

После завершения монтажа необходимо включить подачу воды в систему, и тщательно проверить все соединения на отсутствие протечек, при обнаружении – устранить и снова произвести проверку.

Обладая некоторыми знаниями и необходимым инструментом, каждый сможет выполнить качественную разводку водопровода в квартире самостоятельно, сэкономив при этом значительные финансовые средства.

Смотрите видео, в котором опытный пользователь подробно рассказывает, как сделать разводку водопровода в квартире своими руками:
