Из этой статьи вы узнаете:

• Каких правил нужно придерживаться при разводке электрики в доме
• Как правильно производится и из каких этапов состоит разводка электрики в доме
• Какие инструменты нужны для разводки электрики в доме
• Как составляются проект и схема разводки электрики в доме
• Какой тип проводки выбрать лучше всего: открытую или скрытую
• Как узнать общую мощность приборов
• Как сделать разводку электрики в доме своими руками
• Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ.

Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.



Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

2. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

3. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
4. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
5. Установка распределительного щитка и ввод электричества в дом.

6. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
7. Формирование контура заземления, а также его подключение.
8. Проверка системы, тестирование электрической схемы дома или квартиры.
9. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

• Ремонт гостиной на даче
• Установка автоматических ворот
• Отопление в доме под ключ

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

• индикаторная отвертка;
• качественный тестер, мультиметр;
• перфоратор и молоток;
• пассатижи и плоскогубцы;
• нескольких видов и размеров отвертки – плоские и фигурные;
• изолента, термоусадка или жидкая изоляция;
• штроборез.

Читайте также: Септик для частного дома: от выбора до установки

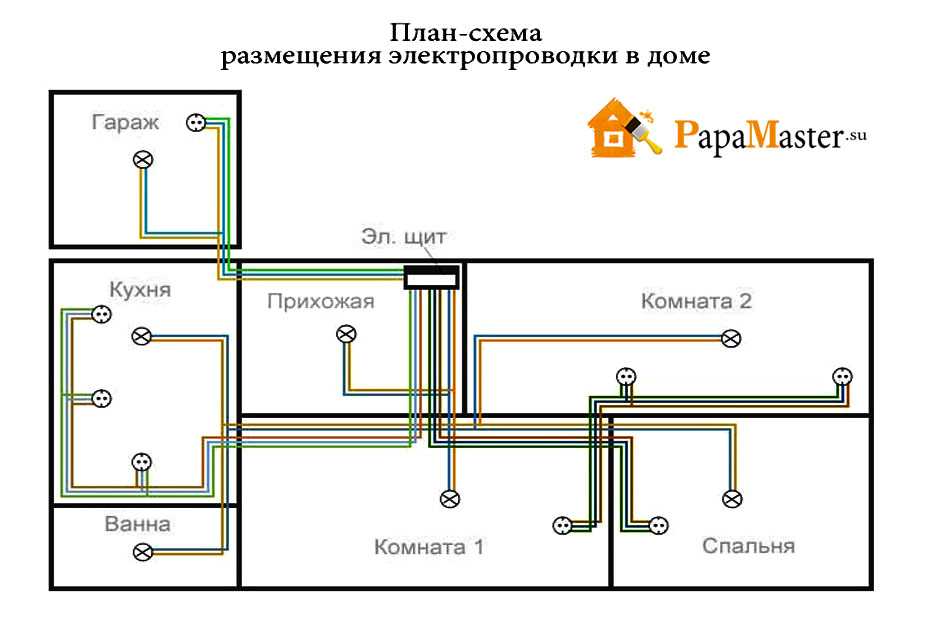

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

• освещение коридора, жилых комнат, кухни;
• освещение ванной и туалета;
• электроснабжение розеток в жилых комнатах и коридоре;
  электроснабжение розеток кухни;
• при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

5. С помощью крепежных петель укладываем кабели.
6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
7. Используем затирки и шпатлевки для выравнивания стен.
8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка (разводка) электрики в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления	за 1 м. кв. площади помещения	1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Проводка в загородном доме: что нужно предусмотреть

Монтируем проводку в частном доме

Как сделать проводку в доме? Такой вопрос неизбежно становится перед каждым счастливым обладателем новостроя, или несчастным, решившимся на капитальный ремонт. Весь процесс монтажа можно условно разделить на несколько стадий.

Это расчет и планирование схемы электрической сети дома, подключение здания к электрической сети, установка распределительных щитов и непосредственно монтаж распределительной сети. Каждый из этих этапов имеет собственные нюансы, о которых мы и поговорим в нашей статье.

Содержание

• Планирование электрической сети дома
  • Расчет суммарной нагрузки дома
  • Проектирование схемы электроснабжения дома
• Монтаж электропроводки в доме
  • Подключение дома к электрической сети
  • Установка распределительного щита
  • Монтаж проводки по дому
• Вывод

Планирование электрической сети дома

Самым первым этапом в любом начинании, является планирование, и электрическая сеть дома не является исключением. Поэтому методом подсчёта мы должны определить суммарную мощность нашей электрической сети.

Это необходимо для правильного выбора мощности подключения распределительных щитов. А распределение нагрузок по типу и месту установки электрооборудования, позволит нам гарантировать безопасность нашей внутридомовой сети.

Расчет суммарной нагрузки дома

Исходя из всего этого, нам, прежде всего, следует определиться с суммарной предполагаемой нагрузкой нашего дома. Для этого нам необходимо знать мощность всех электроприборов. На первый взгляд это кажется практически нереальным, но не пугайтесь!

Расчет будет производиться весьма приблизительный и, если вы не учтете даже десяток ламп или несколько не самых крупных бытовых приборов, это существенно не отразится на расчете.

Приблизительная мощность различных электроприборов

Итак:

• Начнем с крупных бытовых приборов, которые будут работать постоянно или достаточно часто. Это разнообразные системы обогрева, бойлеры, электрические печи, насосное оборудование.
• Нам необходимо посчитать номинальный ток каждой из этих электрических установок. Конечно, можно сложить их суммарную мощность, а затем перевести ее в ток. Но нам придётся производить расчёт групп, и все равно придётся считать номинальный ток для каждой из электроустановок.
• Перевод мощности электроприборов в номинальный ток, осуществляется при помощи формулы Ома – I=P/U. Где I – это наш номинальный ток, Р – номинальная мощность прибора, а U – номинальное напряжение, которое для однофазной сети составляет 220В.

Обратите внимание! Поборники справедливости сейчас заклеймят нас в непрофессионализме, и будут правы, ведь для переменной сети в эту формулу необходимо еще добавить cosα. Но для нашего упрощенного расчета он вряд ли сыграет существенную роль, поэтому мы его проигнорировали. Хотя, если у вас планируется установка мощного индукционного оборудования, то его обязательно стоит учесть.

Закон Ома

• После того как подсчитаны основные электроприемники, приступаем к подсчету остальных электрических приборов в доме. Делать это лучше по комнатам. Например, возьмем зал. Здесь у нас будет одна люстра на 10 ламп, и три дополнительных светильника. Сейчас все используют лампы «экономки» или диодные лампы (см. Покупаем бытовые светодиодные лампы освещения вместе). Их мощность до 10Вт. Если вы используете лампы накаливания, то мощность каждой такой лампы до 100Вт.

Подсчитываем электроприборы в каждой отдельной комнате

• После этого подсчитываем мощность других приборов. В зале у нас будет стоять телевизор, акустическая система, проектор, возможно что-то ещё. Считаем необходимый для них номинальный ток. В итоге мы прорабатываем сразу несколько задач – определяемся с количеством розеток и подсчитываем суммарную нагрузку комнаты.
• Эту же процедуру проделываем для остальных комнат. Кроме того, свой дом предполагает наличие подсобного хозяйства, и даже если его пока нет, то наверняка вы рассчитываете его обустроить. Поэтому его так же следует посчитать и учесть — даже то, что в самых далеких планах.
• В сумме у нас получится умопомрачительная сумма в 15 — 20кВт, а то и более. Но не пугайтесь. Вам не нужен ввод на 63А – 100А, цена которого мягко говоря «кусается». Ведь не все эти электроприборы будут работать одновременно. Вам нужно трезво оценить ситуацию, и предположить наиболее нагруженный вариант электроснабжения дома.
• Если же даже трезво оценив ситуацию, вы предполагаете нагрузку более 63А, то вам следует задуматься о трехфазном способе подключения. Конечно, он имеет массу ограничений, одно из которых 3 группа по электробезопасности у обслуживающего данную электрическую сеть оборудования. Но преимуществ у него очень много. Особенно в качестве подключения мощного электрического оборудования.

Проектирование схемы электроснабжения дома

Любая электропроводка в загородном доме начинается с распределительного щита. Данных устройств может быть 1, 2 или более. Тут все зависит от суммарной нагрузки. Обычно таких щитов 1 или 2.

Первый питает нагрузки в самом доме, а второй — нагрузки подсобных хозяйств и наружного освещения. В некоторых случаях, питание подсобного хозяйства и наружного освещения разделяется.

Распределительный щит на дом

Правила установки распределительных щитов мы обсудим позже, пока же обсудим, как будет обустроена наша распределительная сеть. Согласно п.9.6. ВСН 59 – 88, сеть освещения и сеть питания розеток в 6 или 10 А, должны быть запитаны от автоматов с номинальным током в 16А.

Исходя из этого, всю суммарную нагрузку дома мы должны разделить на несколько групп, номинальный ток которых не будет превышать 16А. Для подключения мощных  электроприемников, допускается их питание от автоматических выключателей в 25А.

На фото вариант схемы питания частного дома

Исходя из этого, у нас сразу образовывается несколько групп. Это питание электрических систем отопления, водонагревателей и другого электрооборудования мощностью в 2кВт и более. Их обычно подключают отдельным автоматом с соответствующим номинальным током.

Принцип формирования остальных групп, может быть организован двумя способами. Первый способ – по виду нагрузки, второй способ – по расположению электрооборудования.

Давайте рассмотрим каждый из этих вариантов:

• В первом случае формирование групп предлагается выполнять, исходя из характера нагрузок. То есть для сети освещения одна группа, для питания розеток другая.
• Во втором случае, и розетки, и освещение в одной-двух комнатах объединяются в одну группу. Главным здесь является принцип территориального размещения, когда все оборудование комнаты питается от одного автомата.

План освещения дома

Каждый из этих способов имеет своих приверженцев. Автор этих строк отдает предпочтение второму варианту. Сейчас объясню почему. Дело в том, что в случае применения первого варианта, в каждой распределительной коробке у вас будет несколько групповых проводов.

Это создает неудобства при монтаже и во время ремонта. В случае отключения одного автомата, у вас гаснет свет по всему дому или в его части.

При подключении же по второму варианту, свет исчезнет только в одной или двух комнатах. Да это и просто экономичнее. Ведь проводов в этом случае потребуется значительно меньше. Но выбор конечно за вами.

Вариант электропитания дома

В итоге, у вас получится 5 – 10 групп, в зависимости от площади дома и количества бытовых приборов. При формировании групп так же следует учитывать, что одновременно все электрооборудование в каждой отдельной комнате использоваться вряд ли будет. Поэтому расчет следует вести, исходя из наиболее вероятных вариантов максимальной нагрузки каждой отдельной группы.

Вот теперь мы знаем, как провести проводку в доме. Ведь мы уже определились с количеством электроприемников в каждой комнате, питанием этих электрических точек, и точкой подключения.

Осталось определиться с местом установки распределительных шкафов, способом прокладки провода, и другими чисто техническими деталями. Эти вопросы мы рассмотрим в следующих разделах нашей статьи.

Монтаж электропроводки в доме

Монтаж проводки для любого дома состоит из нескольких этапов. Первым из них, является подключение дома к электрической сети общего пользования. Затем, необходимо установить распределительный шкаф. И последним этапом осуществляется непосредственно монтаж провода к каждой электрической точке.

Подключение дома к электрической сети

Подключение дома к электрической сети общего пользования, осуществляется при наличии проекта, точно установленной мощности, наличия поверенного счетчика и выполнения остальных необходимых условий. Подключение выполняют представители энергосбыта.

У них может быть своя местная инструкция, которая содержит дополнения или дополнительные требования. Но в целом, эти требования примерно одинаковы для любых регионов нашей страны.

Установка счетчика на столбе	При подключении существует несколько вариантов ввода питания на дом. Во-первых, он зависит от места установки счетчика – это может быть столб, может быть стена дома, а может быть распределительный щит внутри дома. Выбор варианта зависит от требований энергосбыта.
Установка счетчика на фасаде дома	Во-вторых, он зависит от способа монтажа провода от столба к дому. Если счетчик установлен на столбе, то возможно использование кабельной линии от него к распределительному шкафу. Если счетчик установлен на доме, то обычно подключение выполняется воздушной линией с использование провода СИП (см. Как выполняется ввод в дом проводом СИП).
Нормы подключения дома воздушной линией	Если монтаж выполняется воздушной линией, то нижняя часть провеса провода должна находится на высоте не ниже 2,75м. При этом ввод не может осуществляться через крышу. Исключение составляют только здания с высотой меньше 2,75 метра. От места прохода провода через стену до козырька крыши, должно быть не менее 20 см.
Подключение дома кабельной линией	Если монтаж выполняется кабельной линией, то в дом кабель должен заходить на глубине в пределах 0,5м – 2м. По всей кабельной линии от столба до дома, проводник должен быть защищен трубой. Причем труба должна быть выполнена таким образом, дабы исключить попадание скапливающейся воды в дом.
Монтаж провода по фасаду дома	Если кабель от воздушной или кабельной линии монтируется по фасаду дома для подключения к счетчику, то здесь так же есть определенные правила: По сгораемым конструкциям, проводник должен быть проложен в оболочке из трудно сгораемых или несгораемых материалов. Обычно для этого используют металлическую гофру или трубу. По несгораемым конструкциям, проводник должен прокладываться только с защитой от механических повреждений. Таковым может быть обычная пластиковая гофра.

Установка распределительного щита

Одним из основных компонентов домашней электрической сети, является распределительный щит. Устанавливается он сразу после счетчика, либо счетчик устанавливается в данном шкафу.

В данном устройстве собраны все защитные и управляющие коммутационные аппараты, поэтому его установке следует уделить максимально пристальное внимание.

Итак:

• Начнем наш разговор с самого шкафа. В нем должны быть расположены вводной автомат, счетчик, шины питания групповых автоматов, сами групповые автоматические выключатели, устройства УЗО при их наличии. Это могут быть и другие защитные аппараты — такие как разнообразные контролеры качества электроэнергии, пускатели, импульсные реле, а иногда и трансформаторы как на видео.

Пластиковый распределительный щит

• При установке шкафа на несгораемой поверхности, такой как бетон, кирпич и тому подобное, он может быть выполнен из пластика. Если же шкаф устанавливается на деревянные или другие сгораемые поверхности, он должен быть изготовлен из железа.
• Возможны варианты установки пластикового распределительного шкафа на деревянные поверхности. Но это возможно только при условии обеспечения несгораемой прослойки между шкафом и стеной, которая должна выступать за пределы шкафа не менее чем на 10 см.

Распределительный щит для установки счетчика

• Если счетчик установлен внутри шкафа, то к последнему предъявляются дополнительные требования. Прежде всего, это отдельная ниша для установки счетчика. Эта ниша должна быть оборудована стеклом для считывания показаний счетчика без открытия дверей. Кроме того, дверца счетчика должна иметь замок, исключающий вмешательство в работу счетчика посторонних лиц.

Навесной распределительный щит

• Теперь, что касается места установки распределительного щита. Он должен быть установлен в сухом помещении, выше уровня возможного подтопления здания. В данном помещении не должны пролегать или находиться газовые трубы, или другие огнеопасные вещества. Пролегающие в этом помещении водопроводы и системы отопления не, должны иметь отпаек, кроме отпаек к регистрам в данном помещении – а так же запорной арматуры и фланцев.
• Распределительные щиты не должны устанавливаться на чердаках, в помещениях под ванными комнатами, душевыми, кухнями, парными и другими особо влажными помещениями. При этом обязательно должен быть обеспечен свободный доступ к щиту, а также обеспечено освещение в данной комнате.

Встраиваемый распределительный щит

Проводка электричества в доме может быть выполнена скрытым и открытым способом, и распределительные щиты могут быть встроенными и навесными. Встроенные щиты устанавливаются в специальную нишу в стене, и обычно применяются совместно со скрытой проводкой.

Навесные шкафы устанавливаются просто на стене, и чаще применяются вместе с проводкой открытого типа. Но это не является правилом, и любые шкафы могут применяться для проводок любого типа.

Монтаж проводки по дому

Вот мы и подошли к заключительному, но одному из самых трудоемких вопросов монтажа проводки по дому. Как мы уже отмечали выше, проводка может быть выполнена скрытым и открытым способом.

И прежде всего, давайте разберем: когда и какой способ применять:

• Скрытой называется проводка, которая выполнена внутри ниш строительных конструкций, под слоем штукатурки и другими покрытиями, которые позволяют полностью скрыть ее от посторонних глаз.
• Открытым, соответственно, называется способ, когда проводка проложена по стенам, потолку или фасадам дома. Для защиты провода или кабеля от механических повреждений применяются лотки, трубы, плинтуса и другие изделия.

Скрытая проводка в деревянном доме

Выбор варианта монтажа осуществляется, исходя из местных условий и требований ПУЭ. Эти требования зависят от типа материала, по которому будет проложена проводка. Если это сгораемые материалы, то к ним предъявляются одни требования, к несгораемым материалам они значительно ниже.

Тем не менее, любой тип проводки можно смонтировать в любом помещении. Вопрос только в стоимости и трудозатратах.

Дабы не вдаваться в подробности: в каком случае и какой способ нужно применять, скажем лишь одно. Для деревянных домов обычно применяют открытую проводку, для кирпичных, бетонных и тому подобных домов, применяют скрытую проводку. Если вас интересуют этот вопрос более подробно, то в одной из предыдущих статей мы детально разбирали все нюансы способов монтажа.

Пришло время выбрать провод для проводки в доме. Для этого нам следует знать целый ряд параметров.

Это номинальная токовая нагрузка провода, способ монтажа, количество проводов в одном пучке, материал проводника. А уже потом можно производить выбор в соответствии со специальной таблицей ПУЭ. Более подробно данный вопрос мы так же уже рассматривали в одной из предыдущих статей.

Таблица выбора сечения проводов

Обратите внимание! Материал проводника с 2001 года перестал быть неизвестной величиной. С вводом в действие новых норм ПУЭ, для жилых помещений допускается применять только провода с медными проводниками. Обратите внимание еще и на то, что нормы ПУЭ устанавливают и минимально допустимые сечения для проводов разного назначения. Так, групповой провод не должен быть меньше чем 1,5 мм2, а ответвление к светильнику не может быть тоньше чем 0,75 мм2.

Определившись со способом монтажа и сечением провода, можно поговорить и о схеме монтажа. От группового автомата в распределительном щите наш групповой провод прокладывается до распределительной коробки. Здесь производятся подключения ко всем, или части электрических точек.

Если данная группа питает еще какие-то электроприборы, то групповой провод прокладывается до следующей распределительной коробки. Обычно на один групповой провод, имеется от одной до трех распределительных коробок. А уже от распределительной коробки, провод прокладывается непосредственно к розетке или выключателю.

Распределительная коробка

Несколько слов давайте скажем и о правилах монтажа проводки по дому. Если монтируется скрытая проводка, то групповой и распределительные проводники, прокладываются в так называемых штробах. Их выбивают в стене, потолке или стяжке пола.

При этом запрещается использовать для монтажа проводки температурные швы между плитами. После монтажа, провод должен заштукатуриваться слоем не менее 1 см.

Если монтируется открытая проводка, то она прокладывается в коробах либо трубах по поверхности стен или потолка. Иногда для этого используют плинтуса, но это должны быть специальные плинтуса, выполненные из материалов, не поддерживающих горение. Обычно групповые линии монтируют на высоте 10 – 20 см от потолка, со спусками к розеткам и выключателям.

Открытая проводка

Отдельные правила монтажа имеются для таких помещений как ванная комната (см. Электропроводка в ванной: как проложить правильно), парные, бассейны и другие, особо влажные помещения. Для них, кабель для проводки в доме не должен иметь металлической брони. В таких помещениях не должно быть распределительных коробок, а сама компоновка электрических точек должна отвечать определенным требованиям.

Отдельные требования предъявляются и к наружной проводке. Это и монтаж по фасаду дома, и правила по обустройству воздушных линий, и нормы прокладки кабельных линий под землей. Вообще, наружная проводка — это отдельная тема для разговора, и мы ее уже разбирали в предыдущих статьях на нашем сайте.

Теперь что касается места установки распределительных коробок. Обычно их монтируют над выключателем. А выключатель освещения комнаты согласно норм ВСН 59 – 88 следует устанавливать на стене в 10 – 20 см от входа со стороны дверной ручки. Соответственно, распределительная коробка монтируется над выключателем на высоте 10 – 20 см от потолка. Диаметр распределительной коробки зависит от количества подключений и не нормируется.

Монтаж проводки в жилых помещениях

Что касается норм установки электрических точек. Где устанавливается выключатель, мы уже сказали. А высота его установки составляет 60 – 80 см от пола.

Розетки должны устанавливаться в местах удобных для их обслуживания. Поэтому, розетки для подключения бытовых приборов можно расположить на высоте 20 см от пола. А для подключения кондиционера или вытяжки в кухне — на высоте 20 см от потолка. Главное требование — не размещать их ближе чем в 60 см от запорной арматуры по воде или отоплению.

Вывод

Как видите, даже обычная замена проводки в доме — это достаточно трудоемкое, и требующее качественной подготовки занятие. И чем качественней вы выполните подготовительные мероприятия, тем меньше проблем возникнет в процессе монтажа и эксплуатации.

Поэтому, прежде чем приступать непосредственно к работе, советуем вам тщательно ознакомиться со всеми этапами работ. Тем более, что правила монтажа для каждой отдельной комнаты достаточно доходчиво и дотошно описаны на страницах нашего сайта.

Электрик на даче под ключ. Электропроводка в частном доме, электрика на даче и в загородном доме

В состав щита должны входить следующие компоненты:
1) Устройство автоматического отключения в целях защиты (УЗО).
  2) автоматическая загрузка;
  3) Электросчетчик;
  4) Шины для кабелей заземления и нулевых кабелей;
5) Двухполюсный ввод машины.
  В зависимости от количества групп нагрузки выбрать необходимое количество автоматов. Для небольших домов, как правило, выбирают два, группируя нагрузку по комнатам и комнатам, можно использовать большее количество.

Электропроводка на даче

Прокладку кабелей электросети на даче выполняют в зависимости от конструктивных особенностей дома. При строительстве часто используются материалы, которые легко воспламеняются при воздействии тепла или искр. В качестве основного строительного материала для некоторых домов используется древесина. В некоторых случаях выполняется отделка деревом. Если дом деревянный, рекомендуется выбирать электрическую сеть открытого типа, кабели которой изолированы с помощью короба из ПВХ. Преимуществом такой компоновки является простота разборки. В случае какой-либо неисправности можно легко получить доступ к проблемному участку троса, не снимая деревянную обшивку. Утеплитель из ПВХ надежно защитит строительный материал от воспламенения.

В данной статье лишь изложены некоторые принципы и правила устройства электросети в загородном доме. Только после тщательного изучения объекта можно провести расчет электрической сети и выбрать наиболее подходящую схему монтажа. Электрик на дачу под ключ   требует комплексного подхода, поэтому проектно-монтажными работами должны заниматься только профессионалы. На электрику на даче под ключ цена может быть самой разной, смотря какой дом; но начинается от нескольких десятков тысяч рублей. Обсудите детали со специалистами.

Электромонтажные услуги оказывает большое количество компаний, они предлагают разные цены и работают со многими видами материалов. Все фирмы гарантируют качественный результат, но так ли это? Выбор компании, которая делает электромонтажные работы в вашем загородном доме, заслуживает внимания. От соблюдения монтажниками правил электробезопасности зависит не только комфортное проживание в коттедже, но и безопасность вашей семьи.

Плохая проводка может представлять серьезную угрозу для жизни домочадцев. Общие причины, степень угрозы:

• нарушение норм безопасности;
• ошибки электрической цепи;
• использование некачественных материалов;
• неквалифицированных установщиков.

Конечно, вы можете запросить возврат средств или устранение ошибок. Для этого нужно приложить много времени и усилий.

Электропроводка в загородном доме

Электропроводка в частном доме существенно отличается от электропроводки в квартире. Основным отличием является наличие в электросхеме всех планируемых построек, например, хозяйственных построек, беседок, приборов уличного освещения и всего, что требует подключения к электросети. Поэтому стоит заранее продумать все будущие электроприборы на участке. При разработке плана электромонтажа обязательно учитывается рельеф местности.

УЗО предпочтительнее устанавливать на линии уличных розеток и бань, предназначенных для садово-огородного инвентаря.

Важную роль играет материал, из которого построен дом и все остальные постройки на участке. При условии, что основным материалом является дерево, внутренняя прокладка электрических линий производится в негорючих металлических трубах. Наружная электропроводка осуществляется в специализированных коробах. Желательно оставить свободный доступ к электропроводке, это позволяет проводить ремонтные работы без дополнительных незапланированных затрат. Это также облегчит устранение неполадок.

Частные дома – это утепленные строения, нуждающиеся в защите от молнии и заземляющем контуре, без которого невозможно создание защитного заземления.

Все вышеперечисленное регулируется правилами устройства электроустановок, отступление от которых невозможно. Есть и другие нюансы, не вошедшие в этот раздел, но с которыми ознакомлены все сотрудники нашей компании «ЭлСтрой».

Электропроводка наружного освещения

Наружное освещение – важная составляющая удобства проживания за городом. Именно он позволяет комфортно передвигаться по участку в темное время суток. Основная трудность при его создании заключается в более раннем планировании, хотя его установка и происходит в последнюю очередь. На этапе планирования учитывается ландшафт местности, размеры участка, основные точки нагрузки электросети – места, где наибольшее количество осветительных приборов. Большое внимание следует уделить качеству светильников, а именно степени их защиты от влаги.

Наши специалисты производят работы любой сложности. Например, одним из самых популярных желаний клиентов является желание иметь автоматизированную систему освещения. Он позволяет экономить электроэнергию. Подсветка включается только в том случае, если в поле действия фотоэлемента находится человек. Вы можете настроить электронику на работу в строго определенные часы.

ЭлСтрой — надежное решение

«ЭлСтрой» — 10 лет на рынке

Наша компания занимается электромонтажом более десяти лет. Среди наших клиентов тысячи счастливых обладателей загородных домов. Наша команда – это профессиональные монтажники с большим опытом работы в своей сфере. Все сотрудники ЭлСтрой ознакомлены с действующими нормами электробезопасности. Соблюдение этих норм гарантирует вашу комфортную, уютную и безопасную жизнь вдали от шумного города.

Обращаясь к нам, вы получаете качественную услугу в кратчайшие сроки. Наши специалисты помогут подобрать варианты, подходящие для вашего участка и дачи. Мы расскажем вам о преимуществах и недостатках каждого из них.

Мы внимательно относимся к каждому клиенту, учитывая все нюансы и пожелания. Позвоните нам или отправьте заявку, наши консультанты ответят на все ваши вопросы.

 Установка электрики в частном доме включает

• Выезд мастера, составление плана работ
• Составление схемы расположения электроприборов, розеток, выключателей (на основании электропроекта, по эскизам заказчика)
• Смета электромонтажных работ
• Монтаж контура заземления
• Прокладка вводного кабеля (подземная и воздушная прокладка)
• Монтаж ВРУ, электрощитов, слаботочных щитов
• Стробление стен и монтаж подрозетников (для внутренней установки)

• Установка коробок (для внешней установки)
• Монтаж всех необходимых силовых и слаботочных кабелей
• Осмотр всех ЛЭП, сборка щитов (перед отделочными работами)
• Отделочные работы
• Установка розеток, выключателей, светильников
• Монтаж ландшафтного освещения, установка светильников
• Пусконаладочные работы

Наша специальность

Профессиональные электрики, работающие в нашей компании, всегда помогут Вам. Выполним любые электромонтажные работы под ключ в загородном доме или загородном коттедже. Наши электрики готовы в любое время выехать к вам на дачу для оказания услуг по любому виду электромонтажа. Выполним электрику на даче и в частном доме, выполним монтаж электрики по ценам ниже рыночных.

Вам нужны услуги электрика на даче, но при этом вы боитесь нарваться на горных специалистов? Электрики нашей компании быстро и грамотно выполнят следующие электромонтажные работы под ключ:

• подключение электричества к загородному дому, коттеджу и другому зданию;
• земля;
• заменить старую проводку;
• установит новую электропроводку;
• произвести монтаж и установку дополнительных розеток и выключателей, убрать лишние электрические точки;
• произвести работы по подключению стабилизатора в загородном доме или загородном коттедже;
• выполнение электромонтажных работ по организации молниезащиты загородного дома;
• выполнит работы по ремонту электропроводки и неисправных точек.

Всем известно, что деревянные дома и коттеджи просто нуждаются в качественной электрике, так как от исправной электропроводки зависит безопасность самого здания, комфорт и комфорт его жильцов. Если не соблюдать правила работы с электрикой, то последствия могут быть весьма плачевными.

В первую очередь это касается тех электриков, которые осуществляют монтаж электропроводки в деревянном доме или коттедже. Если ваш коттедж или дом еще строится, а электрика еще не установлена, то пора вплотную заняться этим вопросом. Ведь если вы хотите избежать проблем в будущем, то правильным монтажом электрики нужно озаботиться еще при строительстве загородного дома.

В таких случаях разрабатывается специальный проект электроснабжения дома, где должны присутствовать все необходимые расчеты по электрике и электропроводке. Без такого документа сложностей с проводкой не избежать. Если мощность будет рассчитана неправильно, то обязательно возникнут сложности в работе системы электроснабжения.

При работах по подключению или ремонту системы электроснабжения в загородном доме или загородном коттедже особое внимание следует уделить нагрузке, выбранной проводке и защите автоматических выключателей. Если электрика на даче еще не сделана, то все эти данные необходимо учитывать, так как от них на 98% зависит безопасность дачного дома и любого деревянного строения.

Цены на электромонтажные работы в загородном доме.

Работы по электрике на даче

Что нужно сделать до приезда электрика:

• Подумайте, какими электроприборами вы будете пользоваться на даче. Это необходимо знать, чтобы электрик смог подобрать правильное сечение кабеля.
• Продумайте или проконсультируйтесь с электриком, как лучше подключить кабель (гофротруба или кабель-канал).
• Если в загородный дом еще не подведено электричество, продумайте способ подключения. Наши электрики всегда дадут дельный совет.
• Подобрать электросчетчик.

Не забывайте, что такой загородный дом, как и баня, требует повышенного внимания, ведь зачастую эти постройки становятся источниками возгорания. Наши электрики в таких случаях советуют установить трансформатор напряжения.

При установке электрики на даче в загородном доме сечение проводников выбирают с учетом наибольших нагрузок, так как в холодное время года на дачах активно используются различные обогреватели. Кроме того, при электромонтажных работах Наши электрики устанавливают отдельную розетку, к которой будет подключаться электроприбор.

С внешней стороны загородного дома производится установка и монтаж влагозащищенных розеток для подключения садового электроинструмента. Для освещения дачи установка и монтаж специальных уличных фонарей. Монтаж проводки для них производится с учетом защиты от осадков и перепадов температур зимой и летом.

Установка электрических щитов производится так, чтобы они располагались вне помещений с повышенной влажностью (сауны, бани). При разводке проводки на даче необязательно устанавливать УЗО – это защитит жителей загородного дома или коттеджа от контакта с оголенными проводами при повреждении удлинителей, которые очень часто используются на даче.

Используемые материалы

При электромонтажных работах, при подключении электрики или при ремонте на даче или загородном доме необходимо обязательно обращать внимание на используемую электропроводку, она должна быть защищена от возгорания и не допускать возгорания. Наши мастера-электрики всегда помогут вам определиться с выбором электропроводки.

Гарантия и качество

Наши электрики знают, что от грамотно выполненной проводки зависит безопасность всей системы и каждого устройства. Поэтому мы делаем исключительно качественные проекты и последовательно их реализуем. Электромонтажники нашей компании производят электромонтаж под ключ быстро и качественно, на все выполненные работы по электромонтажу дают гарантию.

Мы специалисты в области электромонтажа и работаем в сфере электрики не один год, поэтому по праву называем себя профессионалами. И вы, обратившись к нашим мастерам-электрикам, сможете в этом убедиться.

Лучший тип провода для электропроводки дома

Существуют, пожалуй, сотни доступных электрических проводов и кабелей для жилых домов, но они не созданы равными. Когда дело доходит до электропроводки в частных домах, некоторые электрические кабели используются гораздо чаще, чем другие, потому что они лучше соответствуют требованиям современных домов и их проще устанавливать. Поскольку требования к электропроводке в доме одинаковы, вам не нужно изобретать велосипед каждый раз, когда вы устанавливаете новый провод в доме. Хотите знать, какие провода ожидать в вашем частном доме? Посмотрите наш список лучших проводов для домашней электропроводки.

Неметаллический провод Romex

Провод Romex или NM является наиболее распространенным типом электрических проводов, используемых в домах со второй половины 20-го века. Обратите внимание, что пока он светит в частных домах, он не используется в жилых домах, которые превышают три этажа. Поэтому вряд ли вы найдете провод НМ в своей квартире, если только это не очень короткий дом.

Как правило, этот кабель предназначен для использования внутри помещений, включая выключатели, освещение и электронику, такую ​​как холодильники, обогреватели и охладители. Провода NM обычно имеют три проводника и трехветвевую цепь, которая включает в себя провод под напряжением, провод заземления и нейтральный провод. Кабели Romex обычно проходят сквозь стены дома. Домовладельцы чаще всего используют размеры от 14 до 6, поскольку они соответствуют характеристикам, необходимым для стандартных домов. Каждый размер имеет цветовую кодировку с характерным цветом. По сути, большая часть вашего частного дома запитана проводом NM. Тем не менее, некоторые из более крупных мощных устройств требуют различных типов кабелей.

Подземный питающий кабель UF

Хотя провод NM подходит для большинства внутренних целей, в частном доме также требуется неметаллический наружный кабель, устойчивый к воде, погодным условиям, жаре и истиранию. Наиболее распространенным кабелем, используемым для этой цели в частном доме, является подземный фидерный кабель. Как и NM, UF-кабель имеет заземление, нейтраль и горячий провод. Однако подземный фидерный кабель может выдержать большой износ, чего просто не может сделать кабель Romex. Ключом к этой способности является твердая пластиковая оболочка, окружающая кабель. Помимо наружных целей, этот тип кабеля также используется для проводки цепей.

Кабели в металлической оболочке/провода THHN/THWN

Каждый домовладелец знает, что в незавершенных помещениях, таких как чердак, подвал или гараж, могут возникнуть проблемы с прокладкой проводки. В этих областях вам понадобится более прочный и долговечный кабель с более толстой внешней оболочкой. Можно выбрать два варианта: кабель с металлической оболочкой и провод THHN/THWN. Оба кабеля хорошо защищены от физических повреждений, которые могут возникнуть в опасных зонах. В домашних условиях кабели с металлической оболочкой используются во внутренних помещениях, включая фидеры, ответвления и некоторые элементы главного электрического щита, такие как подпанели, цепи освещения и отдельные розетки. Эти кабели имеют броню из оцинкованной стали, что позволяет защитить их от большинства видов воздействия в незавершенных частях здания.

THHN/THWN Провод дополнительно защищен металлическим или пластиковым рукавом и имеет более обширный список применений в типовом доме. Например, он подходит для обогревателей и мусоропроводов. Кабели THHN/THWN могут выдерживать жару и влажность. Нейлоновое покрытие добавляет этим кабелям дополнительный уровень защиты. В отличие от других кабелей, представленных в этом списке, THHN/THWN представляет собой одножильный провод. Каждый из проводов может быть горячим, нейтральным или заземляющим. Кабели имеют цветовую маркировку в соответствии с их конкретной ролью в цепи.

Низковольтные кабели

В то время как типичная электрическая сеть в доме имеет напряжение 110–120 вольт, существуют также 50-вольтовые цепи, требующие специальной проводки. В современных домах для этой цели используются низковольтные кабели. Обычно они используются в небольших бытовых объектах, требующих минимального потребления электроэнергии, таких как разбрызгиватели для орошения, провода для звонков и большинство термостатов в доме. Обычный размер этих проводов в доме составляет от 12 AWG до 22 AWG. Кабели низкого напряжения можно отличить по небольшому размеру по сравнению со стандартными проводами. Они никогда не должны использоваться в цепях, которые превышают 50 вольт. Хотя с этими кабелями связано не так много рисков, они все же имеют изоляцию или оболочку для повышения защиты.

Другие типы проводов, используемых в частных домах

Несмотря на то, что упомянутые выше провода составляют большую часть проводки, используемой в частном доме, в домах вы можете найти и другие типы кабелей. Некоторые из них, такие как телефонный провод и коаксиальные кабели, используются все меньше и меньше, потому что они больше не актуальны, в то время как другие, такие как HDMI и оптоволоконные кабели для передачи данных, продолжают приобретать все большее значение. Алюминиевые служебные кабели иногда используются в панелях размыкания.

Если вы начинаете проект дома с нуля, количество кабелей, которые вам нужно приобрести, может быть огромным.
