обзор лучших вариантов и их сравнение между собой

Строите новый или ремонтируете старый дом, и дело дошло до системы обогрева? Не знаете, какой тип разводки лучше выбрать? Правильно составленная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта в зимнее время, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов — от климата и финансовых возможностей, до необходимости точечной настройки и эстетических вопросов. В этой статье мы разберём по деталям все возможные типы отопительных систем, приведём и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможности их модификации.

Содержание статьи:

• Виды частных газовых отопительных систем
  • Одно- и двухтрубные схемы подключения
  • Открытые и закрытые системы
  • По виду обогревательных приборов
  • По типу циркуляции теплоносителя
  • Горизонтальная и вертикальная разводка
• Дополнительное оборудование — преимущества и недостатки
• Лучшие схемы для двухэтажного дома
  • Однотрубная Ленинградка — надёжно и дёшево
  • Петля Тихельмана с принудительной циркуляцией
  • Коллекторное подключение и смешанные системы
  • Вертикальная гравитационная схема
• Выводы и полезное видео по теме

Виды частных газовых отопительных систем

Существует множество параметров, определяющих тип отопительной системы, в качестве основного теплогенератора – это только первый шаг. Обустроить контур отопления можно, соединив все приборы одной трубой, либо провести отдельные магистрали подачи и обратки.

Также, строение системы зависит от используемых обогревательных приборов, типа расширительного бака, планировки и площади дома. Кроме того, можно разбить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения света, и многое другое.

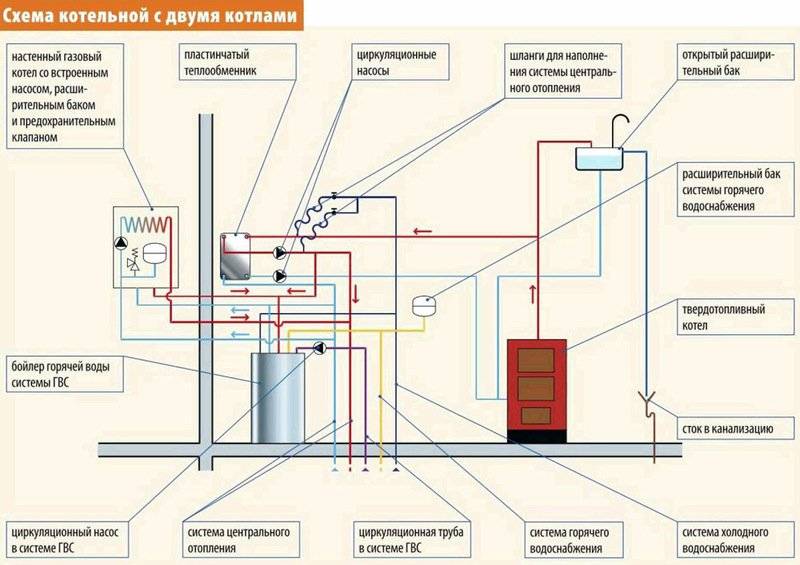

Грамотно спроектированная и смонтированная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа систем рассмотрим ниже.

Одно- и двухтрубные схемы подключения

В пределах этих двух типов можно выделить 5 принципиальных схем подключения.

Рассмотрим их в порядке возрастания сложности конструкции и стоимости:

1. Простая однотрубная.
2. Однотрубная «Ленинградка».
3. Двухтрубная тупиковая.
4. «Петля Тихельмана».
5. .

Простейшая подключения радиаторов подразумевает, что теплоноситель попадает во второй радиатор только после того, как пройдёт первый, и так далее. Может быть включен в такую систему и тёплый пол – его подключают последним, от обратки самой дальней батареи.

Такой вариант позволяет максимально сэкономить на трубах, фитингах и запорной арматуре, а также гарантирует проток теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, её несложно оборудовать с возможностью естественной циркуляции.

Однако, такая система имеет серьёзный недостаток: температура с каждой батареей заметно снижается, и отрегулировать это никак невозможно. Если краном-терморегулятором ограничить температуру подачи на первый радиатор, пропорционально снизится температура во всех – частично выручает лишь увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь существенная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «Ленинградка», предусматривает на каждом радиаторе. Таким образом, часть теплоносителя проходит мимо радиатора, и в следующий попадает более горячая смесь.

Установив регулировочную и запорную арматуру на подачу, обратку и байпас каждой батареи, можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, получается система, средняя и по цене, и по функционалу между простой однотрубной и двухтрубной – довольно популярное решение.

Двухтрубная система подразумевает разделение подачи и обратки на две отдельные трубы, подведенные к каждому радиатору. Материалов потребуется значительно больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество батарей.

Тупиковые ветви удобно прокладывать там, где нет возможности закольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается встречным, а потому есть вероятность, что вода пойдет по пути наименьшего сопротивления и замкнёт круг циркуляции уже через первый радиатор, а в остальные не попадёт совсем.

Решается проблема использованием балансировочных вентилей, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно использовать комбинировать разные схемы: здесь в цокольном этаже проведены тупиковые ветви, на первом – петля Тихельмана, а на втором – коллекторное подключение

Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.

Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.

Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.

Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.

Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.

Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении

Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.

Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.

Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает, есть ли контакт теплоносителя с воздухом, и определяется типом .

Расширительный бак компенсирует увеличение объёма жидкости при нагревании, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объёма, наполняясь до разного уровня. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак должен быть установлен в самой верхней точке системы. В двухэтажном доме, как правило, это верхушка стояка подачи.

Недостатков у такой системы немало. Теплоноситель контактирует с открытым воздухом, а значит – испаряется и обогащается кислородом. Как следствие – запрещено заполнять такую систему антифризом, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные пробки. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении 2 этажа замаскировать его проблематично.

В современные газовые котлы расширительный бак закрытого типа может быть уже встроен – это экономит место и облегчает подключение

Закрытый расширительный бак герметичен, состоит из двух камер, разделённых мембраной. Он работает за счет способности воздуха к сжатию: когда система нагрета, вода занимает большую часть бака, давление в воздушной камере повышается. При остывании именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любой точке системы, чаще всего – на обратной линии, перед насосом. Система с закрытым баком абсолютно герметична, её можно заполнить даже токсичным раствором этиленгликоля. Даже обычная вода в таких условиях постепенно очищается от примесей и растворённых газов, превращаясь в практически идеальный теплоноситель.

По виду обогревательных приборов

В одну систему отопления могут быть включены разные приборы: радиаторы, тёплый пол, конвекторы и другие. Их можно комбинировать даже в пределах простейшей однотрубной схемы, но вот с гравитационным типом циркуляции лучше использовать обычные батареи.

Все встроенные в пол приборы отопления принято называть конвекторами. В них теплоотдача происходит за счет циркуляции воздуха в полостях прибора

Тёплый пол – это не только приятно и удобно, но и экономно, поскольку тёплый воздух заполняет нижнюю, жилую часть помещения, а под потолком остывает. Особенно незаменимо такое решение, если в доме есть ребёнок. Также их часто устанавливают в санузле и на кухне.

Системы, состоящие только из , могут быть оборудованы только в хорошо утеплённых зданиях и в умеренном климате, иначе в мороз либо в доме будет прохладно, либо ходить по раскалённому полу будет невозможно. Как правило, в одной схеме комбинируют тёплые полы с небольшим количеством радиаторов — это и красиво, и экономно, и удобно.

Радиаторы наиболее популярны не зря: они работают и на излучении тепла от наружной плоскости, прогревая воздух и предметы перед собой, и по конвекционному принципу, пропуская через рёбра потоки воздуха.

Эффективность работы радиатора зависит от подключения труб подачи и обратки, а следовательно – распределения потоков теплоносителя в секциях

Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, ведь любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.

Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.

Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.

Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.

Для установки циркуляционного насоса предусматривают специальный «карман» — байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов

Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.

Горизонтальная и вертикальная разводка

В двухэтажном доме обойтись только горизонтальными трубопроводами не получится – как минимум один стояк на второй этаж должен подавать теплоноситель. Но тип разводки в целом это не меняет.

Горизонтальная разводка может быть выполнена в пределах каждого этажа. При ней трубы соединяют все радиаторы одного уровня в единую цепь. Она наиболее универсальна и популярна, реализуема при любой планировке.

Различают также верхнюю и нижнюю разводку, которая касается вертикальной части трубопровода. Для систем с гравитационным типом циркуляции подходит только верхняя

Представить себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирных домов. Планировка каждого этажа, в том числе, расположение радиаторов, в них идеально совпадает. Каждая батарея соединена стояком с такой же у соседей снизу и сверху, а горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет расположить все радиаторы точно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. К тому же, стояки проще замаскировать, чем горизонтальный трубопровод.

Однако, при монтаже системы понадобится много раз пересекать перекрытия, а это сложнее, чем провести трубу сквозь стену.

Дополнительное оборудование — преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
• стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т. п;
• планировку помещений – реализуема ли разводка по периметру;
• дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
• бюджет — смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка — надёжно и дёшево

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или , чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м² не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

• красиво — все трубы спрятаны в полу и стенах;
• удобно — регулировка любого прибора в коллекторном шкафу;
• эффективно — на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
• универсально — к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Выводы и полезное видео по теме

Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

Схема отопления частного дома с газовым котлом

Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов есть отличия по схеме от других видов теплогенераторов, мы с вами ее разберем немного подробнее.

Кроме того, схема отопления частного дома с газовым котлом в настенном или напольном исполнении также подразумевает некоторые отличия. Они касаются производства горячей воды для ГВС, о них чуть ниже.

И наконец, схема отопления частного дома с газовым котлом в отдельно стоящей котельной также привносит «разнообразие» в обустройство СО в нашем доме.

Итак, давайте по порядку.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:



1. Газовый настенный котел в качестве телогенератора.
2. Трубы подачи теплоносителя в СО.
3. Радиаторы системы отопления или теплые жидкостные полы.
4. Запорная арматура.

Фактически это все.

В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Схема с ГВС

Что касается производства горячей воды для ГВС. То если вы используете настенный двухконтурный котел, то больше в эту схему вы ничего не добавляете. Достаточно подвести подающий трубопровод с холодной водой ко второму контуру котла, ответственному за ГВС, и вы получает на выходе горячую воду. При помощи труб можно подавать ее к точкам разбора воды – в ванную, санузел, на кухню.

Если же у вас одноконтурный газовый котел, настенный или напольный, то чтобы получать горячую воду для ГВС, вам потребуется бойлер косвенного нагрева, который будет нагревать водопроводную воду благодаря снимаемому с подающего трубопровода СО теплу.

То есть, в нашей схеме появилась еще одна единица – бойлер косвенного нагрева или БКН.

Подключать его лучше ближе к потребителям, необязательно размещать БКН в котельной. Если же вы хотите максимально эффективно использовать тепло вашего котла, то потребуется обустроить систему подачи горячей воды с циркуляцией.

В противном случае водопроводная вода будет остывать в «тупиках» системы ГВС перед точками водоразбора, когда краны перекрыты. То есть, практически 90-95 процентов всего времени.

Газовый котел в отдельной котельной

Можно позволить себе разместить газовый котел в отдельной котельной. В этом случае к нашей схеме добавится тепломагистраль от котельной до дома. Естественно, тепловая магистраль должна быть утеплена – как подающая линия, так и обратка.

Делать котельную в доме или ставить котел в отдельно стоящей котельной? Тут надо считать, что выгоднее. Иногда дотянуть газовую трубу до самого дома дороже, чем тянуть на такое же расстояние тепломагистраль в утепленном виде. И это даже с учетом предстоящих в процессе эксплуатации неизбежных теплопотерь на теплотрассе.

Клапаны зон трубопроводов водогрейных котлов Схема подключения Качество 1

Клапаны зон трубопроводов водогрейных котлов — Клапаны зон трубопроводов бойлеров используются для зонирования систем горячего водоснабжения, где требуется несколько зон. Зонирование системы горячего водоснабжения также может снизить затраты на электроэнергию, поскольку зоны нагрева горячей воды, которые не нужны, могут быть отключены, тем самым сокращая время работы котла для обеспечения нагрева горячей воды для этих конкретных зон.

Зонирование системы водогрейного котла можно выполнить с помощью этих зональных клапанов и отдельных термостатов для каждой зоны. Контур трубопровода котла разделен с помощью зональных клапанов в системе коллекторного типа, где каждая зона начинается на коллекторе. Коллектор подведен непосредственно к котлу.

Зональный клапан подключается непосредственно к термостату. При запросе тепла контакты термостата замыкаются, замыкая цепь к зональному клапану и приводя в действие небольшой двигатель в зональном клапане. Этот двигатель открывает клапан. Когда клапан открывается, концевой выключатель в зональном клапане закрывается. Это включает циркуляционный насос контура горячей воды через реле. Это заставляет воду циркулировать в зону, где термостат требует тепла. Как только термостат удовлетворяет требованиям, контакты термостата размыкаются, и двигатель закрывает зональный клапан. Это размыкает контакты концевого выключателя в зональном клапане и обесточивает циркуляционный насос контура горячей воды.

Схемы установки и подключения | Клапаны зоны трубопровода водогрейного котла

Управление проводкой может быть простым и сложным. Если вы не сделаете это правильно, это не сработает, и вы взорвете трансформатор. Для тех, кто подключил много-много элементов управления, стоит посоветоваться. Сначала прочтите инструкцию и получите представление о проводке в голове. Поймите функцию устройств, которые вы подключаете, и последовательность управления. Затем делайте это небольшими шагами. Кроме того, если трансформатор не подключен к плавкой вставке, установите ее, чтобы не взорвать трансформатор.

Конечно, вы собираетесь подключить все зональные клапаны при выключенном питании, но когда вы включите питание, если вы не сделаете это правильно, вы можете взорвать трансформатор. В системах со старыми термостатами с ртутным выключателем вы также можете перегореть. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что вы делаете это правильно. Следовательно, перепроверьте все еще раз, прежде чем включать питание.

Место установки | Зональные клапаны трубопровода водогрейного котла

Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды, независимо от типа контура. Есть преимущества при установке на обратной стороне петли. Одна из них – обратная сторона контура имеет более низкую температуру, поэтому зональный клапан будет подвергаться меньшему нагреву. Это, вероятно, продлит срок службы клапана. Если вы спросите 20 сантехников или котельных, вы, скорее всего, услышите разные причины места установки. Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит ложный поток в подачу контуров других зон.

Кроме того, есть и другие соображения, такие как до циркуляционного насоса или после циркуляционного насоса. Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается и зависит от различных условий, поэтому обязательно проконсультируйтесь с сантехником или профессиональным специалистом по котлам HVAC.

ВА Мощность и функция | Клапаны зон трубопроводов водогрейного котла

Вам также необходимо сопоставить мощность трансформатора в ВА для нескольких зон. Найдите номинал ВА для трансформатора, а затем подсчитайте все нагрузки, которые у вас есть на этот трансформатор. Тогда это простая математика, складывающая эти рейтинговые нагрузки VA вместе. Никогда не превышайте номинальное значение ВА трансформатора. Кроме того, трансформаторы дешевы. Увеличьте размер до следующего доступного размера или размера, который легко приспосабливается ко всем номиналам ВА на нагрузках.

Кроме того, если вы подключаете другой зональный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает. В чем разница между старым зональным клапаном и новым зональным клапаном? Honeywell, Taco, White Rodgers……….не имеет значения, кроме функции и способа подключения. Всегда старайтесь получить точную замену, если она доступна. Кроме того, прочитайте инструкции и убедитесь, что вы все сделали правильно!

Схемы подключения зонального клапана | Нажмите на схему клапана зоны, чтобы увеличить

Эти схемы зональных клапанов представляют собой старые термостаты. T87F — более старый термостат Honeywell.





Электропроводка термостата печи и поиск и устранение неисправностей – HVAC How To

Электропроводка термостата печи относится к категории «сделай сам», которую может подключить или починить умелый человек.

Конечно, если сомневаетесь, обязательно позвоните профессионалу.

При работе с термостатом крышку можно снять, чтобы открыть проводку.

Перед выполнением каких-либо работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их. Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт для цветовой маркировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?

Термостат — это переключатель, который может автоматически включать печь при достижении заданной температуры.

Если предполагается, что термостат неисправен, его можно обойти с помощью перемычки.

Термостаты используют 24 В переменного тока от трансформатора для управления печью.

Трансформатор понижает 120 вольт до 24 вольт, необходимых термостату, и посылает 24 вольта по двум проводам. Два 24-вольтовых провода идут к клемме R и клемме C внутри термостата.

Печь 24 В Трансформатор

R — горячая сторона, а C — общая сторона трансформатора.

Два провода на 24 В могут НИКОГДА не касаться друг друга, иначе произойдет короткое замыкание трансформатора, и его потребуется заменить.

Несмотря на то, что красный провод должен идти к R, а черный к C, цвета проводов иногда могут различаться.

Часто установщики используют собственную цветовую маркировку, поэтому всегда ориентируйтесь на клеммы на термостате, а не на цвет проводки.

Плата управления печью и термостат обычно имеют одинаковые буквы клемм.

Схема подключения печи и термостата переменного тока

Буквенные обозначения на клеммах термостата и что они контролируют

Горячий провод (24 вольта), обычно красный от трансформатора, является основным проводом питания для включения или выключения компоненты печи.

Например, если красный провод подключен к W на термостате, печь должна включиться.

При отключении красного провода от W печь должна выключиться.

Термостат должен автоматически выполнять эти соединения при достижении заданной температуры.

Клеммы термостата Значения

• C = Это общий провод с одной стороны трансформатора на 24 В переменного тока.
• R = Питание, 24 В переменного тока (это горячая сторона трансформатора)
• G = Включает вентилятор.
• Вт = Позвоните, чтобы включить отопление.
• Y = Запрос на охлаждение.

Другие возможные клеммы, которые часто не используются

V = используется вместо R на некоторых печах

Rh = запрос на выделение тепла

Rc = Запрос на специальное охлаждение

W2 = Нагрев второй ступени

Y2 = Охлаждение второй ступени

E = Дополнительный нагрев с тепловыми насосами (Тепловые полосы)

0 = Реверсивный клапан

Термостат

Когда термостат достигает установленной температуры, он соединяет клеммы R и W, которые включают печь.

Если подозревается неисправность термостата, эти клеммы можно перемкнуть на печи, чтобы исключить неисправность.

Если печь запускается после перемычки R и W, вероятно, неисправен термостат.

Имейте в виду; это также может быть обрыв провода; хотя это и не обычно, но бывает.
