Размеры и характеристики пазогребневых блоков

Развитие стройматериалов не стоит на месте. Благодаря современным технологиям строительство осуществляется намного быстрее и, главное, качественнее. Таким примером могут служить пазогребневые блоки, размеры которых имеют достаточно широкий диапазон.

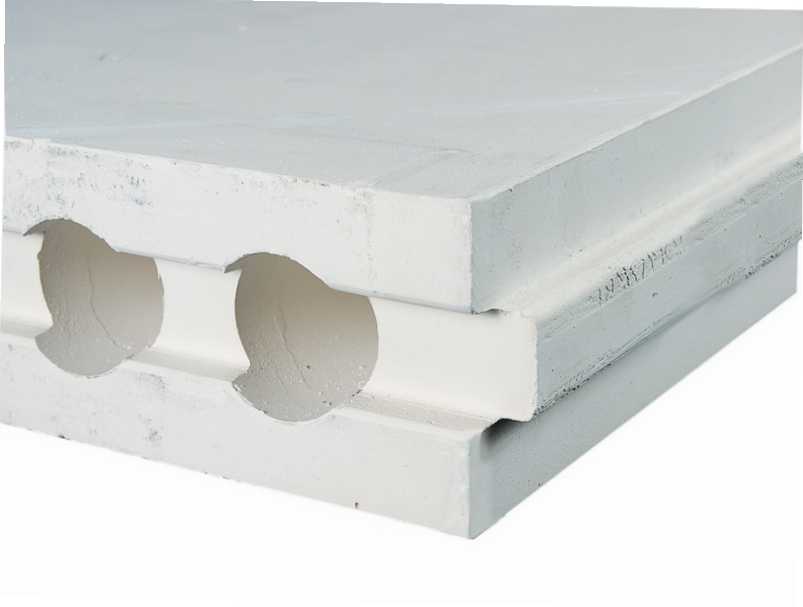

Пазогребневый теплоэффективный стеновой блок.

Стандартный размер толщины ПГП идет 8 и 10 см. Пазогребневые блоки производятся как полнотелыми, так и пустотелыми. Вторые модели имеют облегченный вес.

Основные причины популярности пазогребневых плит

Большие размеры блоков позволяют строить быстро, при этом экономить на дополнительных материалах. Если сравнивать их с кирпичами, то экономия выходит в 1,5 раза.

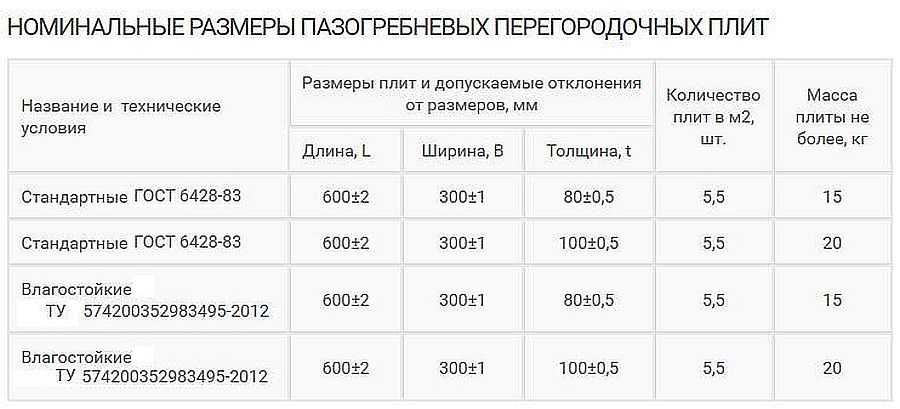

Размеры пазогребневых блоков.

Пазогребневые блоки имеют высокую пожароустойчивость, так как гипсовые плиты, служащие основой, могут выдерживать 2,5 часа воздействия огня, при условии его нулевого предела распространения.

Такой материал может спокойно применяться в строительстве помещений, где будет повышенная влажность (бани, сауны и т. д.), так как он легко контактирует с влагой.

Если использовать пазобетонные блоки для строительства межкомнатных перегородок, то соседям абсолютно не будут мешать звуки или шум из прилегающих помещений, так как они полностью изолируют от звуковых громких воздействий.

При этом для крепления блоков используется вполне недорогой клей, а результат всегда радует глаз.

Вернуться к оглавлению

Технические характеристики материала

Очень часто пазогребневые блоки сравнивают с пеноблоками, в состав которых входит бетон и пена. Если судить объективно, то пенобетонные плиты все же более терпимы к воздействию морозов и влаги, а также имеют более прочностные характеристики. Но не всегда есть возможность потратиться на такой материал.

Есть ряд особенностей, которые помогают такому материалу «обгонять» своих конкурентов. Имея толщину в 8 см (и это минимум), уровень шумоизоляции достигает показателя в 44 дБ. Что касается величины, то стандартная форма плиты имеет размер 667х500 мм или же 500х250 мм.

Пазогребневые блоки используются в строительстве зданий не только для перегородок, но и для несущих стен.

Ими осуществляется внутренняя отделка. Удобный размер блоков привлекает некоторых застройщиков, и они обкладывают ими фасад строящихся домов.

Что касается конструкции плит, то боковые грани имеют специальные пазы (откуда и пошло название), которые при укладке сцепляются друг с другом, обеспечивая надежное соединение. Такой паз может быть прямоугольным или в форме трапеции.

Технические характеристики пазогребневых плит.

Также хотелось бы обратить внимание на массу. Если взвесить пустотелый блок стандартного размера, то он будет иметь вес в 25 кг, полнотелый — 40 кг. Такая характеристика позволяет использовать более «легкие» фундаменты под строения, что в свою очередь опять выходит экономнее. Ведь нет необходимости закупать много сырья и тратить время на просушку цементных растяжек и аналогичных процедур.

Небольшой нюанс есть при самом процессе монтажа. Во-первых, перед тем как приступать к работе, пазогребневые блоки должны адаптироваться под температурные показатели окружающей среды. Для этого материал оставляют на площадке на двое суток. Во-вторых, +5 градусов — это тот оптимальный минимум температуры, который рекомендуется не понижать при процессе постройки помещения.

Вернуться к оглавлению

Основные разновидности ПГП

На сегодняшний день есть большое количество производителей, выпускающих такой материал, как пазогребневые блоки. При этом, в зависимости от предназначения, плиты могут иметь разный размер:

Стандартные блоки. Размер 66,7х50х80см. Такой материал имеет форму прямоугольного параллелепипеда. Так как они выпускаются полнотелыми, их применяют для возведения межкомнатных перегородок. Но только данные плиты требуют нормального влажностного режима в помещениях. К тому же на стены из полнотелых блоков повесить всю ту же полку будет намного надежней, нежели это сделать на пустотелую плиту.
Шунгитовые блоки. Размер 66,7х50х80. Такая разработка была создана с целью защиты от воздействий электромагнитных излучений и аналогичных проявлений. Поэтому данный материал чаще используется на узкоспециализированных предприятиях.
Гидрофобизированные полнотелые блоки. Размер 66,7х50х80см. Такую марку еще называют влагостойкой. Как уже упоминалось выше, этим материалом обрабатывают стены в помещениях, где уровень влажности превышает норму. За счет того что в основе лежат гидрофобные добавки, такие плиты просто «отталкивают» любую сырость и мокроту. Но они же и придают блокам зеленоватый оттенок.

http://ostroymaterialah.ru/youtu.be/B4glH-d6vl4

Несмотря на то что ПГП имеют стандартные размеры, по необходимости такой материал можно изготовить и на заказ. Но это влетит в копеечку. Однако если плиты нужны меньших размеров, то этот вопрос можно решить самостоятельно, так как они достаточно легко распиливаются.

Размеры, вес и технические характеристики пазогребневой плиты — пгп

Несомненно, внутренние перегородки могут быть возведены по и старинке — из кирпича или толстых блоков. ГКЛ смотрится привлекательнее в плане скорости строительства, но материал не владеет прекрасным прочностным запасом и шумоизоляции.

Благодаря этому распространенным вариантом остаётся пазогребневая плита

, которая давно и очень хорошо используется в жилом и коммерческом строительстве.

Из чего созданы и какие бывают пазогребневые плиты

Если говорить о Пазогребневая плита как специальных стеновых материалах, то отличают два вида.

Гипсовые Пазогребневая плита плиты

Сразу уточняйте, что пазогребневая плита абсолютно отвечает требованиям эко. безопасности. Ключевым элементом во время изготовления считается цемент и гипс марок Г-4 и Г-5, которые относят к категории чистых в экологическом плане. В состав вносятся добавки, повышающие надёжность и водонепроницаемость.

Согласно советам изготовителя длина стены обязана быть не больше 6м. Самая большая высота конструкции 3,5м. Тогда гарантируется мах. надёжность перегородки.

Физико-технические свойства материалов из гипса

Технические свойства Пазогребневая плита могут разниться все зависит от применяемого сырья, и структуры готового перегородочного блока (полый и полнотелый). Однако во время покупки можно руководствоваться этими параметрами:

Показатель	Ед. изм	Плиты по ТУ
Показатель	Ед. изм	Обычные ТУ5742-007-16415648-98	Гидрофобизированные (влагоустойчивые) ТУ5742-014-03984362-96
Плотность, не больше	кг/м³	1250	1100
Поглощение воды не больше	%	26-32	5
Масса плиты	кг	24	29
Прочностный предел при сжатии	МПа	5,0
Прочностный предел при изгибе	МПа	2,4
Показатель теплопроводимости, λA Показатель теплопроводимости,λB	Вт/м °С	0,29. 0,35.
Удельная продуктивная активность радионуклидов, не больше	Бк/кг	370
Звукоизоляция	дБ	43
Возгораемость	группа	НГ

Гипсовые влагостойкие плиты

Традиционные пазогребневые плиты применяют для устройства перегородок или отделки стен при сухом или нормальном уровне влаги. Для помещений где присутствует влажность нужны специальные влагоустойчивые плиты, которые легко отличить по отличительному зеленому окрасу.

Данный момент в первую очередь следует учесть во время покупки материала. Если поместить обыкновенную Пазогребневая плита из гипса во влажную среду, перегородка «поползёт» по прошествии времени.

Размеры гипсолитовых плит

Перед тем как приступить к работам, важно высчитать кол-во материала для строительства, иначе даже практически дешевые Пазогребневая плита теряют собственную материальную притягательность. С пазогребневыми плитами все обстоит очень легко и выглядит так:

Техусловия	Размеры плит, мм			Кол-во плит в 1 м?
Техусловия	Длина	Ширина	Толщина	Кол-во плит в 1 м?
Обычные ТУ5742-007-16415648-98	667	500	80	3.0
Гидрофобизированные (влагоустойчивые) ТУ5742-014-03984362-96	900	300	80	3. 7

Возможные отклонения от номинальных размеров: по длине ±3мм; по ширине ±2мм; по толщине ±1мм.

Целых плит в 1 м3 – 37 шт.

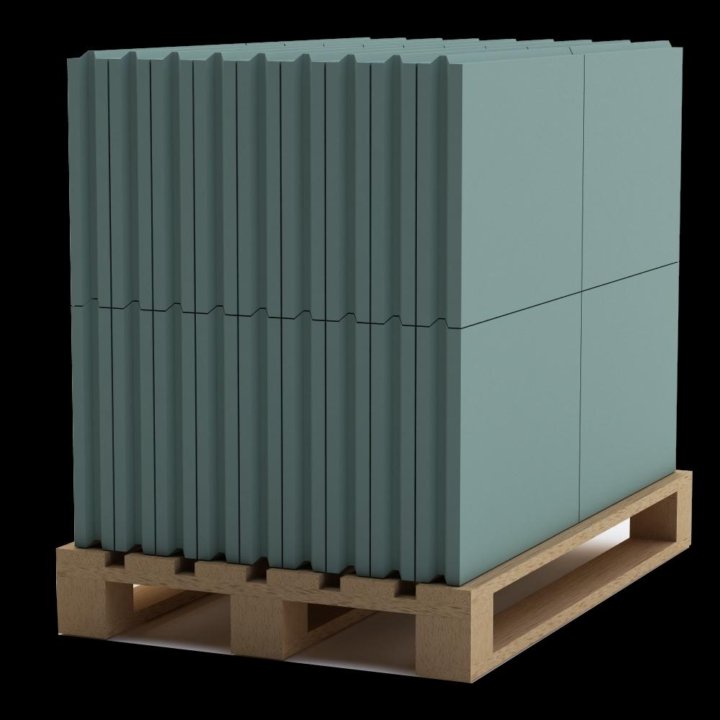

Сколько на поддоне – 32 шт.

Вес плит из гипсового сырья

Благодаря типовому типоразмеру, вес пазогребневых плит также приведён к единым значениям. В особенности:

Типовые и влагоустойчивые полнотелые плиты весят 24 и 29 килограмм естественно.
Облегчённый вариант (полые) весят 22 килограмма.

Благодаря таким параметрам, монтаж сподручно проводить силами одного человека.

Силикатные пазогребневые плиты

За счёт наличия больших игроков на рынке и доступному сырью стеновые плиты данного типа доступнее, чем гипсовые (выгода — более 100р на 1 м2). Могут применяться в помещениях с большой влажностью, а замечательная геометрия дает возможность обойтись без штукатурки.

Плиты подобно белому кирпичу делаются из кварца и негашёной извести способом прессования. Подобные плиты имеют высокую плотность чем гипсовые, что, с одной стороны, даёт очень высокий коэффициент теплопроводимости, а со второй – очень высокую прочность.

Технические свойства силикатных перегородочных плит

Плотность – от 1225 до 1870 кг/м? (в зависимости от пустотности).
Надёжность – М 150.
Показатель теплопроводимости – около 0,045 Вт/(м*С).
Индекс изоляции шума распространяемого по воздуху – от 47 до 52 дБ.

Размеры и вес Пазогребневая плита из силиката

Данные плиты выделяются хорошей геометрией, но габаритные размеры

у образцов изготовленных всевозможными компаниями, могут несущественно различаться (см. таблицу ниже).
Размеры
плиты немного меньше, чем у гипсовой.

Изготовитель	Размеры плит, мм			Вес, кг	Кол-во плит в 1 м?
Изготовитель	Длина	Ширина	Толщина	Вес, кг	Кол-во плит в 1 м?
Силикатная плита «ЯЗСК»	498	248	70	15,3	8
Силикатная плита (полая) «ЯЗСК»	498	248	70	14,5	8
Силикатная плита «ЯЗСК»	498	248	115	19,5	8
Силикатная плита (полая) «ЯЗСК»	498	248	115	18,2	8
Силикатная плита ЗАО «КЗСМ»	500	250	88	20	8

Материал с толщиной 115 мм, производственники рекомендуют применять как межквартирные.

Кол-во на поддоне 54 шт
Расход клея ~ 50 кг на 1 поддон

Основные показатели, характеризующие ПГП

Основные технические характеристики плит с системой соединения паз-гребень:

сопротивление теплопроницаемости составляет 0,025 (ч×м×°С)/Ккал;
коэффициент шумоизоляции – в пределах от 35 до 41 дб;
плотность – 1350 кг/м³;
водопоглощение: у влагостойких – около 5%; у стандартных плит – от 26 до 32%;

Стандартный размер пазогребневой плиты – 667×500 мм, а ширина зависит от области применения и составляет 80, 100 или 120 мм.

Вес кладки в целом зависит от того, сколько весит отдельно взятое изделие: пустотелый гипсовый пазогребневый блок стандартного размера (667×500×80) весит в среднем 23 кг, а полнотелый – в среднем 31 кг; вес силикатного блока размером 500×250×70 мм составляет около 15,6 кг.

Плотность ПГП из гипса – 1350 кг/м³, а плотность ПГП из силиката – 1870 кг/м³: следовательно гипсовые блоки обладают лучшей тепло- и звукоизоляцией, чем силикатные.

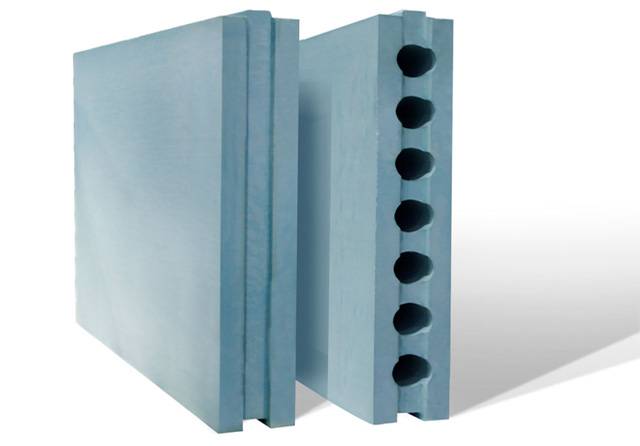

Виды строительных Пазогребневая плита: полнотелые и полые (пористые)

На лаги из дерева рекомендуется ставить перегородки из полых плит (см. фото). Стенка будет стоять на основании из бетона и держать тяжёлую антресоль? Тогда полнотелый материал — это Ваш выбор!

Как гипсовые так и силикатные плиты вополняются двух вариантов: полнотелые и пористые (полые). Простая плита

сделана в форме полнотелого параллелепипеда и считается очень крепкой. Пористая за счёт пустых мест обладет лучшей шумоизоляцией при маленьком весе.

Пазогребневые плиты удостаиваются высоких оценок строителей с большим опытом и пользуются стабильно произрастающей востребованностью. Однако замечательных стройматериалов не бывает. Благодаря этому рассмотрим, важные достоинства и недостатки плит для стен.

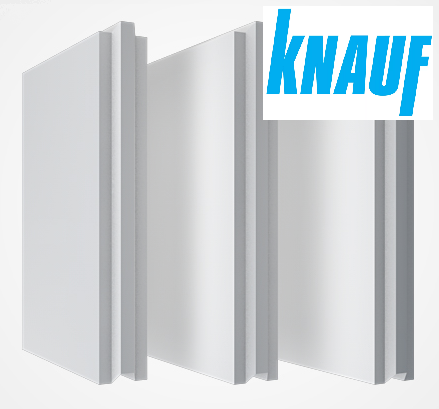

Пазогребневые блоки Кнауф

Рассмотрим блоки производства Кнауф. Размеры подробно представлены на фото.

В документации производителя они имеют наименование ПГП или Гипсоплита. Рассчитать необходимое количество блоков достаточно просто, для возведения 1м2 перегородки требуется всего три блока.

Технические характеристики

Для тех кто делает ремонт квартиры своими руками стены возводимые из пазогребневых блоков потребуют хорошей физической формы, так как вес одного блок равен 29 кг.

Из параметров я бы еще выделил, возможное водопоглощение. На фото указан процент поглощения воды только для гидрофобизированных плит. Влагостойкость которым придают специальные добавки. В продаже встречаются как стандартные, так и влагостойкие, но любой тип будет только в полнотелом варианте. Если Вам необходимо возвести стены для санузла или подобных помещений, выбирайте влагостойкие.

Пазогребневые блоки Волма

Второй производитель также хорошо известен и представлен во многих точках продаж стройматериалов. Но кроме полнотелых выпускает и пустотелые блоки. Влагостойкие варианты маркируются зеленым цветом. Пустотелые имеют меньший вес и как заверяет производитель, при сохранении тех же прочностных характеристик.

Если Вы планируете в будущем крепить что-либо на стены из ПГП, то использование полнотелых избавит Вас от проблем.

Размеры полнотелых. Вес одного блока 30 кг.

Размеры пустотелых. Вес снижен до 23 кг. В заключении хочется отметить, что пазогребневые блоки это современный экологичный материал, способный существенно облегчить работу по возведению прочных стен и перегородок. При расчете экономической выгоды следует учитывать, что правильный монтаж пазогребневых плит полностью упраздняет процесс штукатурки стен. Но об этом в следующий раз.

Преимущества, и недостатки плит для устройства перегородок

Положительные качества:

Относительно небольшая толщина и вес.
Большой прочностный запас материала и надежная конструкция крепления плит.
Пожаро-безопасность.
Невосприимчивость к любой микрофлоре: грибок и плесень. Мнение, что они могут возникать в середине полых плит на этот момент доказательства не нашло.
Простота в отделке: плиты можно пилить обыкновенной ножовкой.
Большая скорость монтажного процесса: Пазогребневая плита состыковываются по принципу «шип-паз» (строительные сроки выше на 20% чем кладка из кирпича).
Толщина минимум шва (всего 2мм).
Финансовая выгода если сравнивать с другими материалами.

Недостатки:

Не годятся для строительства опорных конструкций стен.
Сравнительно невысокая звукоизоляция.
При перепадах основания из бетона на 3мм и более нужен выравнивающий слой.
Проседание опорной плиты и/или стен может привести к обрушению всей перегородки — конструкцию следует изолировать специализированной эластичной (демпферной) лентой.

Как видно из сравнительного анализа, Пазогребневая плита – материал имеет собственную специфику, которую следует учесть при установке.

Подробно про преимущества, и недостатки материала читайте в данной статье >>>

Монтаж

Подготовка к укладке

Для начала на полу выполняется разметка контуров стенки для разделения. Для этого нужно тщательно очистить от пыли подготовленное основание, а после обработать грунтовочной жидкостью. Эта технически несложная операция будет увеличивать сцепление поверхностного напольного слоя. Границы перегородки можно нанести при помощи маркера или строительного карандаша. На высоте 0.3 метров сбоку натягивают прочную нить, которая указывать на границы монтажа первого ряда плитных элементов.

Изготовление клеевого состава

Для создания стен из пазогребневых блоков нужно укладывать плиты на особый клеевой состав. Сухая смесь зафасована в бумажные мешки из крафт-бумаги с высокой плотности весом в 20 кг. Клеевой состав разводят водой в соотношении, которое указано заводом-производителем на упаковке. Смесь делают на базе гипса, которому характерна высокая скорость «схватывания», и чтобы сделанный раствор не застывал, замешивание стоит выполнять маленькими порциями.

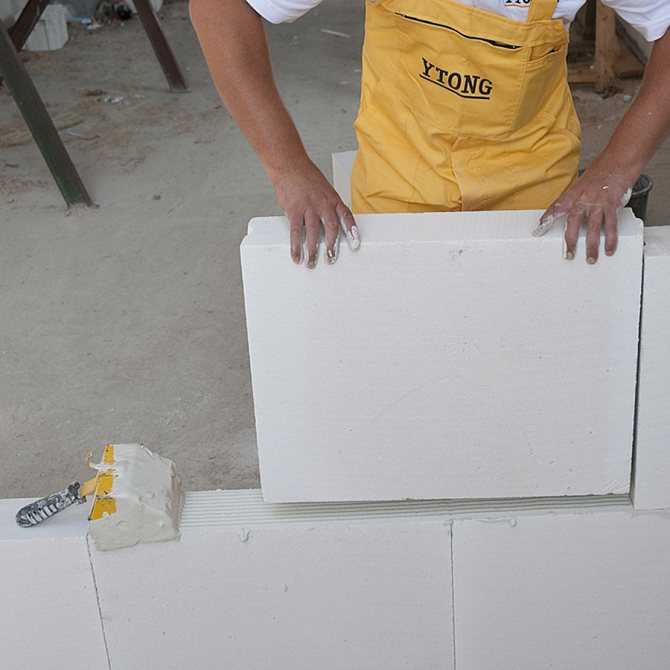

Укладка первого ряда

На боковую часть и подготовленное основание наносят шпателем немного клеевой смеси. Плиту устанавливают на раствор гребнем кверху и плотно прижимают к стенам и полу. Горизонтальность монтажа проверяют при помощи строительного уровня. На торцевую часть блока наносят клеевой состав для фиксирования с другой плитой. Когда установлены 2 кладочных элемента, выполняется контроль полученной плоскости штукатурной рейкой-правилом. Эта проверка помогает выявляет малейшее линейное отклонение выверенной конфигурации перегородки.

Монтаж остальных рядов

После монтажа первого ряда плит с пазами и гребнями по линиям разметки можно начать кладку новых рядом. Монтажная схема немного напоминает кирпичную стеновую кладку с перевязыванием соединительных швов. Точно также выполняется смещение вертикальных швов и потому новый ряд делают со смещением соединений кладочных элементов.

Как усилить перегородку

Плиты в месте сопряжения с главной стеной и напольной конструкцией дополнительно закрепляет уголками из металла или скобами. Фиксирование производят при помощи дюбелей и скоб. Вид элемента крепления выбирают в зависимости от конструкции пола и стен. к примеру, для деревянного пола используют специальные шурупы по дереву, а для крепления на железобетонный пол берут металлические дюбеля для бетонных поверхностей.

Чем наклеивать, оштукатуривать, загрунтовывать и покрывать краской, чтобы все не отвалилось

Какой подобрать клей для хорошего монтажного процесса

Для данного вида материала нужен особый клей, который не только упростит работу, но и обеспечит прочность конструкции. На рынке есть несколько проверенных марок состава клея, подходящих для устройства перегородок из Пазогребневая плита. В особенности плиты можно наклеивать:

Волма-монтаж
KNAUF FUGEN (Кнауф Фугенфюллер)
WEBER. CEL GIPS
IVSIL PLAST
БОЛАРС Гипсоконтакт

В среднем расход клея

Тут нет чётких показателей, но лучше держаться пропорции 1.5 кг/м2 или как указывалось выше ~ 50 кг на 1 поддон.

Чем оштукатуривать готовую стенку

Ещё одним признанным положительным качеством Пазогребневая плита – это отсутствие надобности в штукатурке стен. Плиты имеют гладкую структуру, благодаря этому при тщательно заделанных стыках можно проводить чистовую отделку прямо на основу. Если появилась надобность в заштукатуривании стен, а это происходит лишь если например возникли сколы от неаккуратного монтажного процесса, то обычный раствор из цемента и песка тут нее подходит. Лучше воспользоваться штукатуркой на основе гипса, ротбандом, бетоконтактом или финишпластом.

Чем загрунтовывать поверхность

Грунтовка поверхности ведется для увеличения адгезии. Для этого можно применять обыкновенную грунтовку, которая применима для блоков на основе газосиликата и подобных материалов. Автору публикации приходилось применять для обработки гипсовой стены перед оклеиванием обоев грунтовочную смесь на акриловой основе Tiefgrund (Тифгрунт) с прекрасным результатом.

Окрашивание стен

Покрывать краской Пазогребневая плита можно водоэмульсионными, масляными, полиуретановыми, смоляными, и красками на основе эпоксидных смол с содержанием полимерных материалов. Известковые и краски на основе стекла жидкого применять нельзя.

Преимущества КНАУФ-гипсоплиты

Высокое качество лицевой поверхности КНАУФ-гипсоплит стандарт позволяет исключить процесс оштукатуривания готовых поверхностей.
Способствует снижению затрат на штукатурные работы.
Обладает способностью регулировать температурно-влажностный режим в помещении.
После обработки швов, поверхность пригодна под окраску, оклейку обоями и облицовку плиткой.
Материал является негорючим.
Не содержит токсичных компонентов и веществ.
Изделия имеют высокую паро- и газопроницаемость.
Обладают кислотностью, аналогичной кислотности кожи человека (Ph 5,5), совершенно не имеют запаха и являются диэлектриком.
Легко поддаются механической обработке.

Производственники испытанные временем

Пазогребневые плиты есть в продаже очень большим ассортиментом. Благодаря этому приведём список известных изготовителей, продукции которых стоит доверять.

KNAUF. Немецкая компания, специализирующаяся на изготовлении сухих смесей и стройматериалов. Пазогребневые плиты этого изготовителя выделяются полной геометрией, что выполняет монтаж очень удобным. Толщина продукции меняется в пределах 80-100 мм. Необходимо подчеркнуть, что это наиболее качественный и очень дорогой продукт на рынке.
Волма. Волгоградское предприятие, продукция которого занимает более 40% нашего рынка строительных материалов. Изготовитель выпускает типовые и устойчивые к воде пазогребневые плиты, толщиной 80 мм. В сущности, это хорошая замена предыдущему изготовителю, которая привлекает потребителей демократичной стоимостью и хорошим качеством.
ООО «Магма». Это относительно молодой изготовитель, который заявил о собственном существовании в 2012 году. Компания применяет для производства Пазогребневая плита выверенные технологии и современное оборудование. Основным положительным качеством продукции данной компании считается выпуск своего клея, который в большинстве случаев идёт в наборе с плитами.
ОАО «Гипсополимер». Русское предприятие, занимающееся производством сухих смесей для строительных работ с 1953 года. Применяя собранный опыт, компания выпускает хорошие пазогребневые плиты, которые смело конкурируют с западными аналогами.
GIFAS. Это торговая марка Свердловского завода изделий из гипса. Предприятие работает с 1959 года, в наше время специализируется на выпуске полых и полнотелых пазогребневых плит, толщиной 80 мм.

Продукция данных фирм абсолютно отвечает международным качественным стандартам и российским нормативам ГОСТ.

Монтажные правила

Установка межкомнатных пазогребневых перегородок начинается после строительства конструкций несущего типа. Работы производятся в такой последовательности:

Основание ровняется, очищается от мусора вызванного строительными работами.
Ложится начальный ряд плит, с предварительным нанесением в стыковочный паз клея. Рекомендованная толщина шва – не больше 2-х мм.
Дальнейшие ряды можно фиксировать к поверхности стен дюбель-гвоздями или скобками.

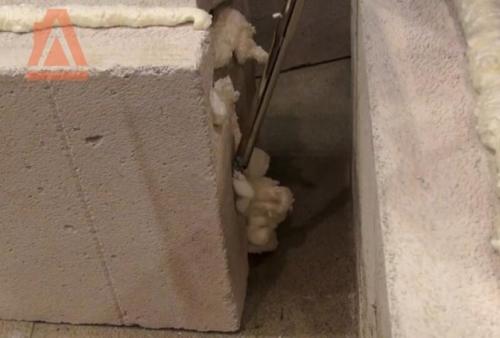

Оставшуюся щель между поверхностью стены и потолком нужно заполнить пеной для монтажа или провести специализированную эластичную ленту.
Наружные углы рекомендуется улучшить перфорированным профилем.

После строительства перегородки, в ней проделывают штробы для проводки, выключателей и розеток, подвергают шпаклеванию и делают чистовую отделку.

Чем разрезать материал

Угловая шлифмашина. С задачей управится, но будет достаточно шумно, пыльно и небезопасно. В первую очередь нужно уделить пару минут на изучение публикации про этот своенравный инструмент.
Специализированная ножовка. Если не жалко инструмент, то можно и обыкновенной, но лучше купить специализированную пилу высокой твердости с самозатачивающимся зубом.
Электролоблик. Если ничего иного под рукой нет, то подойдёт, однако тут требуется квалификация. Даже с прекрасным полотном рез ощутимо «гуляет».

Надеемся, что заметка была полезна для Вас. Всегда рады обратной связи через контакты указанные на странице «О сайте». Успехов на стройке!

Все о пазогребневых плитах и их применении

Все о пазогребневых плитах и их применении 13. 04.2020 10:52

Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия.

Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

Звукоизоляционные характеристики. Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
Нагрузки на перегородки. Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
Нагрузка на перекрытия или пол. На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Силикатные или гипсовые?

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Размеры по ГОСТу и ТУ

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:

А вообще, необходимо точно соблюдать все рекомендации, строго следовать технологии. Тогда пазогребневые перегородки по прочности и надежности не отличаются от кирпичных, а возводятся в разы быстрее.

Разметка

Начинается кладка простенка из пазогребня с разметки. Если есть лазерный построитель плоскостей — все просто: развернули плоскость, нарисовали линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Потребуется отвес. Тот, который в смартфоне не подойдет — это не измерительный инструмент. Лучше купить в строительном магазине или сделать из бечевки и отцентрованного грузика.

Стена из пазогребневых блоков должна быть строго вертикальной

Первую линию рисуем на потолке, при помощи отвеса переносим ее на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основание, на которое будем класть блоки. Оно должно быть выровнено идеально, если смотреть вдоль линии перегородки, и не должно заваливаться вперед или назад, если смотреть поперек.

Если в перегородке будут дверные или оконные проемы, их тоже необходимо обозначить. С дверными все просто — их обозначаем на полу. С оконными сложнее — необходимы маяки на стенах и потолке.

Подготовка основания

Как уже говорили, основание должно быть идеально ровным без крена в какую-либо сторону. Если отклонения есть, на бетонном полу заливаем выравнивающую стяжку (марка бетона не ниже М150). Для этого придется собрать опалубку, в которую заливают раствор. Минимальная толщина слоя — 3 см. Чтобы получить гарантированный качественный результат, используйте самонивелирующийся состав. Только учтите, что «сами выравниваются» не слишком большие погрешности. Распределять состав все равно надо вручную. Просто проведите шпателем, разгоняя раствор по всей длине, а мелкие неровности нивелируются за счет повышенной текучести материала.

Бетон залили в опалубку и накрыли полиэтиленом

Залитый бетон укрываем полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не будет опускаться ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура будет ниже, срок увеличивается. При температуре 17°C и чуть ниже, нужны уже 2 недели… Ровное основание промазываем бетоноконтактом — он улучшит сцепление основания с клеевым составом, на который будем класть ПГП.

Если пазогребневые блоки будем класть на деревянный пол, перегородка должна проходить над балкой — это раз. Второе — выравниваем основание при помощи сухого бруса. Его надо закрепить так, чтобы он тоже был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, его соединяем в полдерева, дополнительно промазывая соединение столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основной недостаток перегородок из гипсового пазогребня — не слишком высокая звукоизоляция. У силикатных блоков ситуация получше, но тоже не идеальна. Поэтому рекомендуем по периметру перегородки уложить виброгасящую ленту. Ведь не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и примыкающие стены и эластичные прокладки значительно улучшают ситуацию.

Пробковая лента для улучшения звукоизоляции при монтаже пазогребневых перегородок

Под пазогребневые плиты можно использовать полосу битумизированного войлока или пробки плотностью 250-300 кг/м³. Ширина полосы — чуть меньше ширины блоков. Ее укладывают на выровненное основание на то же связующее, которое будете использовать для заделывания швов между плитами. Раствор наносят на обработанную бетоноконтактом поверхность (после высыхания) слоем в 2-3 мм. Укладывают ленту, прокатывая ее валиком, выгоняя пузыри воздуха. Выступивший раствор удаляют шпателем. Таким образом ленту клеят на пол, стены, потолок. Горизонтальность проверяют при помощи пузырькового уровня.

Подготовка плит к монтажу

Если используются силикатные пазогребневые плиты, никакой подготовки не потребуется — у них верхняя и нижняя поверхности не имеют паза/гребня. Они абсолютно ровные (как на фото ниже).

Силикатные пазогребневые плиты имеют ровный верх и низ

При работе с гипсовым пазогребнем, для начала надо решить, шипом или пазом вверх вы будете располагать блоки. Удобнее работать когда вверх направлен паз, но и обратное положение не является ошибкой.

Если вы решили класть ПГП вверх пазом, на всех блоках первого ряда надо обрезать шип. Удобнее всего это сделать при помощи ножовки. Полученный срез при этом неровный. Его выравниваем при помощи рубанка.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения скорректировать практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания, пыль обметают щеткой и можно начинать возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит простая и очень напоминает кирпичную. Есть только некоторые особенности. Так как перегородка обычно примыкает к стене, если к ней получается развернут шип, его срезают пилой, выравнивают поверхность рубанком, убирают пыль. Дальше порядок действий такой:

Таким образом выстраивают весь ряд. Последнюю плиту обычно приходится подрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Ее длина должна быть на 3-4 мм меньше оставшегося промежутка — зазор на шов. Увеличивать зазор не следует — снизится устойчивость. Для большей уверенности, стык можно усилить металлическим уголком. По два-три уголка на каждый ряд. Этого достаточно.

Второй и последующие

Пазогребневые плиты укладывают с разбежкой швов — как кирпичи. Сдвиг второго ряда может быть наполовину или треть длины. Лучший вариант — половина. От целой плиты отрезаем половину, при необходимости срезаем шип, устанавливаем. Дальше кладка ничем не отличается. Третий ряд снова начинается с целого блока, четвертый — с половинки и т.д.

После укладки каждого блока проверяйте правильно ли он стоит. При таких размерах блоков погрешность накапливается очень быстро. Поэтому каждый поставленный блок проверяем сначала уровнем на вертикальность/горизонтальность. а потом, приложив планку горизонтально, захватив соседние блоки и проведя сверху вниз смотрим, чтобы не было зазоров. Так же проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности — одна из основных задач

Угол

Если возводимая стенка из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы работать было проще, создаем опору угла. Это может быть уголок с довольно широкими полочками или две доски, соединенные под 90°C. Конструкцию ставим на место, проверяем правильность установки, закрепляем временно к потолку и полу.

Как сделать наружный (выступающий угол)

У одной из плит обрезаем боковой шип, упираем ее край в установленный упор, выравниваем, киянкой задавая направление. У второй плиты тоже обрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной плиты, подбиваем до плотного контакта (схема на рисунке выше).

Для установки второго ряда надо в установленной уже плите сделать пропил под нижний шип следующего блока. Берем ножовку по металлу, делаем надпилы. Затем при помощи штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента удаляем лишнее, выравниваем канавку, делая ее такого же размера и формы как паз. При помощи щетки или строительного пылесоса убираем пыль.

Надо сделать пазы

Второй ряд ставим начиная с другой стороны — чтобы шов был с другой стороны угла. На торец нижнего блока наносим раствор. Берем половинку блока, обрезаем боковой шип, устанавливаем нижним в подготовленную канавку (крайняя правая схема на рисунке ниже). Он тоже должен упираться в установленный уголок. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Надо еще рассмотреть ответвление от перегородки под прямым углом. Перегородки будут более надежными, если сделать их с перевязкой (средняя схема на рисунке). У всех трех плит, которые устанавливаются, срезают боковой шип. Места стыка промазывают клеевым составом, подгоняют три блока вплотную друг к другу киянкой. В этом случае необходимо еще контролировать, чтобы перегородка была перпендикулярной — то есть угол был 90°.

Схемы примыканий

Второй ряд выстраиваем так, чтобы над примыканием находилась середина блока. Для его установки, тоже потребуется проделать канавку в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребня — без перевязки. Для этого просто выкладываете стену (которая в букве Т — верхняя перекладинка). К готовой стене, встык, пристраиваете вторую перегородку (левая схема на рисунке выше). Чтобы увеличить надежность соединения, в месте стыка устанавливают металлические усиленные перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть сделан с усиливающей балкой и без нее. Без усиливающей балки можно выполнить, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если перекрытие будет сделано из ПГП длиной 900 мм. Причем стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но чтобы длина целой части блока справа и слева от проема не была менее 445 мм.

На время монтажа, до схватывания клея, перемычку над дверью усиливают упором (доска, которую подпирает шест, упершийся в пол) или собранной из досок конструкцией как на правой схеме. В этом случае сначала собирают П-образную перемычку из досок, закрепляют ее при помощи саморезов к расположенным ниже блокам (контролируйте горизонтальность перемычки). Прикладывают блок, размечают как надо вырезать. Получается два Г-образных блока одинаковых или почти одинаковых размеров. Нанеся в нужных местах раствор, их устанавливают.

Строим из пазогребневых плит: как сделать дверь в перегородке

Если пазогребневые плиты используем 667 мм длиной, под проем более 660 мм обязательна установка укрепляющей балки. Для изготовления балки можно использовать металлический уголок, швеллер, арматура, полосы металла значительной толщины. Возможно применение сухого деревянного бруса толщиной 50 мм и более (предварительно обработать антисептиком). Балка должна на 400-450 мм выступать за пределы дверного проема.

Вы можете найти необходимые вам материлы на нашем сайте

Пазогребневые блоки и плиты (ПГП): размеры и цены

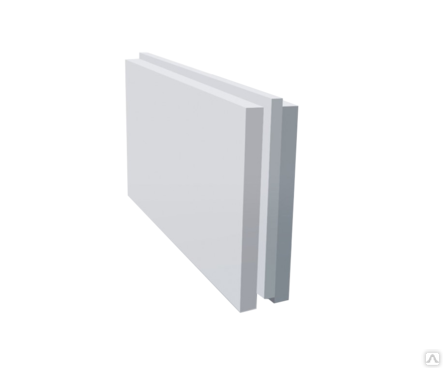

Пазогребневая плита (еще называют «пазогребень» или пазогребневый блок) — монолитное изделие из гипса в форме прямоугольного блока с пазогребневыми стыками на опорной и стыковочной поверхности. Отличается удобством монтажа и высокими эксплуатационными характеристиками.

Особенности использования в строительстве

Возведение перегородок толщиной от 80 мм.
Строительство двойных межквартирных перегородок с воздушным зазором 40 мм.
Обустройство дверных проемов.
Быстрая перепланировка жилплощади.

Плиты пазогребневые

Из чего производят пазогребневые плиты

Плиты ПГП изготавливаются методом литья из раствора строительного гипса, который получают путем термической обработки природного гипса. В смесь добавляют пластификаторы и гидрофобные добавки. Состав раствора зависит от конкретного производителя: некоторые могут добавлять в смесь цемент, песок и другие компоненты.

Характеристики пазогребневых блоков и плит

Звукоизоляция — 43 дБ (норма для помещений стандартного и улучшенного класса — 41 дБ).
Теплоизоляция — ПГП толщиной 80 мм соответствует бетонной стене толщиной 400 мм, сопротивление теплопроницаемости изделия составляет 0,025 час/м2 °С/Ккал.
Прочность — во многом зависит от правильности подбора крепежа. Универсальный дюбель способен увеличить прочность строительного материала на 30%. Рекомендуемая нагрузка на пустотелую плиту с 2 точками крепления составляет 200 кг. Этого вполне достаточно для монтажа любой сантехники и оборудования.

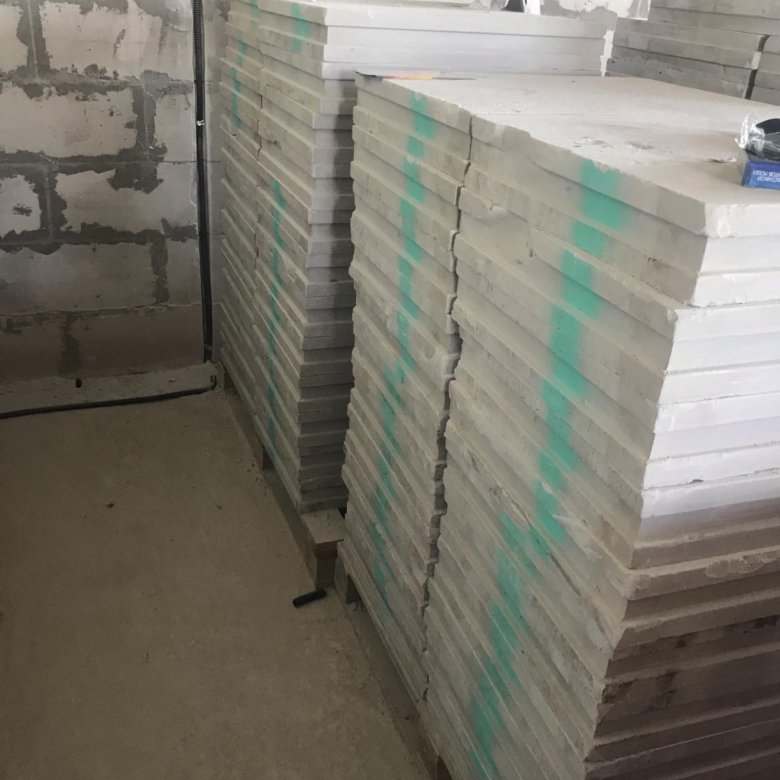

Пазогребневые блоки продаются в паллетах по 30 штук (для автотранспорта) и 45 штук (для ж/д вагонов). Пазогребневые блоки для стен укладываются ребрами на поддоны и обматываются полимерной пленкой. Гарантийный срок годности для большинства производителей составляет 1 год.

Как укладывать пазогребневые плиты

Установка пазогребневых блоков осуществляется, когда все несущие конструкции здания уже возведены.

Монтаж гипсовых пазогребневых плит сводится к точному совмещению двух блоков, соблюдению горизонтального и вертикального положения рядов плит. Для качественного соединения применяют клей для пазогребневых плит. Для монтажа гипсовых пазогребневых блоков также используют универсальные дюбеля — они легко монтируются в изделия.

Вышеописанные работы могут выполнять даже лица, которые не имеют специальной профподготовки.

Укладка пазогребневых блоков

Разновидности ПГП плит

Наиболее популярные размеры пазогребневых плит:

Пазогребневые блоки 667×500×80 мм
Пазогребневые блоки 667×500×100 мм

По влагостойкости выделяют:

Пазогребневые плиты обычные.
Пазогребневые плиты влагостойкие.

По конструкции:

Пазогребневые блоки полнотелые.
Пазогребневые блоки пустотелые — на 25% легче полнотелых, но не уступают им по прочности.

Типы и размеры пазогребневых плит

Пазогребневые плиты: плюсы и минусы

Преимущества:

Экологическая чистота — пазогребневые блоки не содержат токсичных компонентов.
Негорючесть — пожарные нормы допускают прокладку в пустотах гипсовых плит электропроводки и труб малого диаметра.
Простота обработки — блоки ПГП легко пилить, строгать, фрезеровать, гвоздить. Гипсовые блоки легко сверлятся безударным методом.
Простота сооружаемых конструкций — не требуют использования арматуры и балок.
Высокая технологичность, простота монтажа — пазогребневые плиты для перегородок позволяют осуществлять ремонт с наименьшими трудовыми, экономическими и временными затратами. За одну 8-часовую смену возможно возвести до 30 м2 перегородок, что сокращает затраты на стройку.
Цены на пазогребневые плиты намного привлекательней, чем стоимость такой же площади перегородки из других стройматериалов.
Не нуждаются в оштукатуривании.
Перегородка сразу после монтажа готовка к оклейке обоями.
Для малярных работ требуют нанесения только финишной шпаклевки.
Экономия полезной площади за счет ровной и стабильной поверхности (в сравнении с кирпичом).

Недостатки:

Ограниченная область применения. В частности, изделия нельзя применять для несущих стен.
Низкая влагостойкость (для стандартных плит).
Требуется осторожность при навешивании предметов (для пустотелых плит).

Какие пазогребневые плиты лучше — Волма или Knauf?

Гипсовые плиты Кнауф:

Преимущества:

Немецкое качество.
Идеально ровная поверхность.
Наличие плит различной толщины.

Недостатки:

Высокая цена.
Отсутствие пустотелой вариации.

Пазогребневые блоки Волма

Преимущества:

Невысокая цена.
Наличие пустотелой разновидности.
Наличие стекловолокна в составе — это улучшает прочность и стойкость к перепадам температур

Недостатки:

Единственная доступная в ассортименте толщина плит — 80 мм.
Недостаточно гладкая лицевая поверхность.
Наличие стекловолокна в составе затрудняет распиловку и фиксацию плит.

Если вам нужна перегородка толще 80 мм, вы планируете покрасить поверхность и хотите безупречного качества, выбирайте Knauf. Если вы решили строить из пустотелых плит, класть на перегородку плитку, навешивать тяжелую сантехнику, Волма будет оптимальным вариантом. Цена на пазогребневые плиты Волма позволит вам существенно сэкономить, однако, плиты Knauf дадут лучший результат. Еще одна альтернатива дорогому немецкому продукту — гипсовые блоки Гипсополимер. Их качество ненамного ниже зарубежного материала, и они позволят существенно сократить затраты на ремонте.

Вес пазогребневой плиты ПГП различных производителеей

Блог: Как работать с гипсоплитой

: Гипсовая плита; 21 июня 2019

Вступление

Пазогребневая плита ПГП удобный материал для возведения перегородок в жилом и офисном помещении. Перегородки из ПГП получаются легче, чем перегородки из кирпича, но тяжелее чем перегородки из гипсокартона. Это обстоятельство заставляет, в некоторых случаях, рассчитывать нагрузку от перегородок ПГП на перекрытия. Для этого и нужно знать вес пазогребневой плиты.

Зачем знать вес пазогребневой плиты?

Вопрос знания веса пазогребневых плит, скорее риторический, чем практический. Вес любого строительного материала нужно знать для выбора транспорта доставки, расчёта нагрузки на перекрытие, закупки крепёжных изделий и определения трудозатрат при работе с ним.

Например, выбрали вы для отделки и защиты фасада дома сайдинг. Виниловые сайдинг-панели отличный по характеристикам, удобный по монтажу, долговечный по эксплуатации материал с одним великолепным параметром — он лёгкий. Даже при больших объёмах для его доставки не нужно тяжеловесной техники. То же самое можно сказать про плиты ПГП. Они весят гораздо меньше, чем кирпич или каменные блоки.

Вес пазогребневых плит важен, еще и потому, что ПГП чаще используют в ремонте помещений и монтируют по имеющимся перекрытиям, которые вполне могут иметь ограничения по нагрузке. Кроме этого, выпускаются ПГП разных типов и марок и вес плит, от различных производителей, может отличаться, что не нужно знать при их покупке.

Вес пазогребневых плит

Перед предметным разговором про вес ПГП, вспомним, что плиты выпускаются полнотелыми и пустотелыми. Принципиальной разницы между этими двумя типами плит нет, кроме веса плит. Также перегородка из пустотелой плиты, более устойчива к огню и удобна для прокладки скрытых инженерных коммуникаций.

Кроме конструкции ПГП плиты, на её вес будут влиять и размеры плит. Очевиден рост веса плиты, от роста её размеров.

Вес пазогребневой плиты Кнауф

ПГП Кнауф весит:

Влагостойкая полнотелая плита толщиной 80 мм, весит 29 кг, вес 1 кв. метра однослойной перегородки составит 87 кг.
Стандартная плита Кнауф толщиной 80 мм весит 28 кг, вес метра перегородки 84 кг.
Влагостойкая полнотелая плита толщиной 100 мм, весит 38 кг, вес 1 кв. метра однослойной перегородки составит 114 кг.
Стандартная плита Кнауф толщиной 100 мм весит 37 кг, вес метра перегородки 111 кг.

Вес пазогребневой плиты Волма

Плита Волма пустотелая толщиной 80 мм, весит не более 22 кг.
Пустотелые плиты 100 мм компанией Волма НЕ выпускаются.
Волма ПГП полнотелая весят: толщиной 80 мм — 30 кг, толщиной 100 мм — 36 кг.
Влагостойкость плиты не влияет на её вес.

Пазогребневые плиты Русеан

Вес пустотелых плит 80 мм компании Русеан составляет 20 кг, влагостойких плит — 22 кг.
Полнотелые плиты Русеан весят: 80 мм — 28 кг, влагостойкие 80 мм — 30 кг, плиты 100 мм весят 37 кг.

Вывод

Как видите, вес пазогребневой плиты от трёх разных производителей приблизительно одинаков. Учитывая стандартные размеры плит, можно легко рассчитать вес ваших перегородок, подобрать нужную машину и не разрушить перекрытие в доме.

Видео, как монтировать ПГП перегородку

©Gipsokart. ru

Еще статьи

Вес пазогребневой плиты ПГП
Влагостойкие пазогребневые плиты (ПГП)
Газосиликатный блок, что это такое?
Гипсовая пазогребневая плита это что такое?

Дюбеля ПГП плит и блоков
Звукоизоляция ПГП плит
Клей для пазогребневых плит
Материалы для пазогребневой перегородки ПГП
Нужно ли штукатурить пазогребневые плиты
Особенности монтажа пазогребневой плиты: эластичное и монолитное примыкание

Для чего используют пазогребневые блоки

Пазогребневые блоки: размеры, свойства и характеристики

Пазогребневые блоки для перегородок – самый популярный укладочный материал, который идеально подходит для общественных и жилых зданий. Есть несколько их видов с разными техническими характеристиками и составом.

В чем именно отличия, в каких местах можно устанавливать и как выполнять кладку стеновых плит, вы узнаете из статьи.

Содержание:

1 Пазогребневые блоки. Что это
- 1.1 Виды и размеры
- 1.2 Преимущества и недостатки
2 Разновидности
- 2.1 Гипсовые плиты
- 2.2 Силикатные плиты для перегородки
3 Относительные характеристики
4 Монтаж
5 Особенности заделки зазора между потолком и перегородкой

Пазогребневые блоки. Что это

Такой строительный материал, как ПГП (т.е. пазогребневая плита) представляет собой строительный материал, который предназначен для укладки ненесущих внутренних стен и перегородок внутри квартир. его главной особенностью является наличие западающих и выступающих частей на торцах в виде паза и гребня, которые являются сильной фиксацией блоков при их укладке в виде перегородки.

Виды и размеры

По государственным стандартам «СП 55-103-2004. Москва, 2004 год», размеры блоков/плит с такими пазами составляют 66.7*50 см при толщине изделия от 8 до 10 см.

В области строительства применяют 2 типа смесей:

Полнотелые плиты, которые применяют для перегородок с высокими требования к устойчивости и прочности. Но плотная структура материала будет увеличивать проходимость волн звука и не препятствует тепловой утечке из помещений.
Пустотелые блоки, которые применяют для изоляции помещения от колебаний звука и имеет высокие свойства тепловой изоляции. наличие в плитах пустот будет негативно влиять на уровень прочности.

Перегородки из пазогребневого блока производят способом укладки отдельных блоков так же, как и кирпичные стены. Если сравнивать между собой 2 типа строительных материалов по технологии монтажа и степени надежности, то наилучшим материалом являются пазогребневые блоки, габариты которых идеально подходят для укладки стен при разграничении. Вместе песчано-цементного раствора применяется клеевая гипсовая смесь. Сделанный на базе гипса и особых эластичных заполнителей/добавок, клеевое средство будет надежно фиксировать пазогребень, габариты которых совпадают с выступающим шипом и отверстием паза.

Преимущества и недостатки

Блоки с пазами и гребнями, как и любые строительные материалы обладают своими слабыми и сильными сторонами. Основные достоинства:

Скорость монтажа перегородок внутри квартиры и простенков для разделения. Возможность выстраивания разграничительных стенок с любой конфигурацией достигается за счет того, что плиты легко нарезать любой по форме пилой-ножовкой.
Поверхность перегородок из кладочных пазогребневых блоков не нуждается в дальнейшем оштукатуривании. При кладочных работах излишки клеевого состава аккуратно снимают, место швов заглаживают при помощи малярного шпателя.
Малый расход клеевого состава – клей покупают сразу же в готовом виде и разводят чистой водой по пропорциям, которые указаны на упаковке.
Коэффициент звуковой изоляции пазогребневых перегородок составляет около 40 дБ, которые предельно допустимы для жилых построек.
Уровень тепловой изоляции перегородки из гипса с толщиной в 8 см аналогичен стенке из бетона с толщиной в 40 см.
Устойчивость материала к огню, причем силикатная смесь или гипс относятся к классу негорючих материалов и при пожаре не разрушаются, а еще не выделяют токсичных опасных веществ. Такие плиты могут находиться под прямым воздействием открытого огня при температуре до +1100 градусов, при этом без нарушения конструкционной целостности.
Экологическая безопасность. Блоки с пазами и гребнями выполнены из строительного гипса, кислотно-щелочной баланс которого по максимуму совпадает с человеческой кожей. По этой причине в комнате с перегородками из гипсовых штучных плит создается безопасная и даже комфортная атмосфера для жизни человека.

Укладка пазогребневых блоков может быть выполнена своими руками, при этом даже не потребуется привлекать специалистов-каменщиков. У материала есть и недостатки:
Резкое осаживание здания или малая степень сейсмичности может спровоцировать образование деформационных трещин и разрушение перегородочной целостности.
Простенки, выполненные из гипсовых плит, обладают ограничениями по навесной установке оборудования, мебельных предметов и книжных полок.
Высокая гипсовая гигроскопичность накладывает на применения блоков с пазами и гребнями ограничения при условии, что уровень влажности очень высок.

Из-за тонкости гипсовых плит стенку разделительного типа из пазогребневых плит в обязательном порядке прочно фиксируют в потолке и несущей конструкции. Это предупредительная мера дает возможность укреплять перегородки из гипсолита от механического воздействия и добавляет всей выстроенной конструкции жесткости.

Разновидности

В роли исходного сырья для изготовления плит с пазами и гребнями применяют песчано-известковые смеси или строительный гипс. По составному признаку кладочные ПГ плиты классифицируют на такие типы:

Силикатные плиты.
Блоки из гипса, из которых делают гипсолитовые перегородки.

У каждого из видов есть разные технические характеристики и сфера использования.

Гипсовые плиты

Блоки для изготовления перегородок, выполненные из гипса, делают из строительного гипса Г4 и Г5 при добавлении портландцемента или же доменного шлака. В зависимости от разновидности добавок изделия могут получиться с разной степенью поглощения воды. На базе такого признака пазогребневые гипсовые плиты делят на стандартные и устойчивые ко влаге. чтобы визуально отличать гидрофобизированный блок от классического, еще при производстве в состав сырья добавляется особый окрашивающий пигмент, который дает характерный зеленый цвет изделию. Стандартные плиты из гипса ГП допустимо устанавливать лишь в сухих помещениях с нормальным уровнем влажности. По техническим нормам «СНиП II-3-79» перегородки в комнате с высоким уровнем влажности разрешено делить из гипсовых влагоустойчивых плит. Ниже представлены таблица с основными техническими параметрами гипсовых материалов.

Главные характеристики	Единицы измерения	Классические плиты	Устойчивые ко влаге плиты
Плотность	кг/м³	1350	1100
Поглощение воды	%	26-32	5
Маркировка		М35	М50
Стандартный размер	см	66.7508	66.7508
Цвет		Светло-серый или белый с розовым оттенком	Зеленый
Вес изделия	кг	24	29

Силикатные плиты для перегородки

Состав сырья для изготовления силикатных пазогребневых блоков выполнены из негашеной извести, кварцевого песка и пластификаторов. Метод изготовления аналогичен созданию силикатных кирпичей. Процесс в целом производится в автоклавной установке под воздействием высокого давления. Полученный плитный материал отличается плотностью структуры и высоким уровнем прочности. Состав блоков обладает низким уровнем впитывания, что дает возможность производить разграничительные перегородки в подвальных помещениях, ванных комната, а еще бассейнах для плавания. Ниже представлена таблица с основными техническими свойствами перегородочных силикатных плит.

Название параметра	Единица измерения	Значение
Вес	кг	14.5
Размер	см	50257
Коэффициент шумовой изоляции	дБ	47
Тепловая проводимость	Вт	0.045
Прочность	Марка	М150
Плотность	кг/м³	1225-1870

Относительные характеристики

Перегородки между жилых комнат должны быть устойчивые, прочные и иметь небольшой вес, чтобы не оказывать чрезмерную нагрузку на базе пола. По традиции простенки и разделительные стены делаю из древесины, легкобетонных камней и кирпича. При развитии строительных технологий, к такому списку добавились новые материалы:

Гипсовые или силикатные пазогребневые плиты.
Шлакоблочные камни.
Листы гипсокартона
Керамзитобетонные штучные блоки.
Газосиликатные блоки.

Каждый из указанных строительных материалов имеет свои преимущества и недостатки. К примеру, кирпичные стены хоть и имеют высокую прочность, а также отличные звукоизолирующие свойства, которые требуют приготовления цементно-песчаного состава и дальнейшей штукатурки. Эти «мокрые» процессе создают некоторые сложности и при укладке кирпича, и для его облицовки. Керамзитобетонные, газосиликатные и шлакоблочные камни обязательно следует оштукатуривать. Более того, укладочные изделия с высоким цементным содержанием не всегда безопасные в плане экологии. Установка гипсокартонных перегородок нуждается в наличии определенных навыков и знаний. Перегородки из листов гипсокартона проигрывают по прочности и уровню шумовой изоляции гипсолитовым плитам.

Более того, для создания стен из листов гипсокартона нужно запастись огромным количеством изделий и комплектующих. Пазогребневые влагостойкие блоки из силикатных смесей и гипса намного лучше всех перечисленных выше строительных материалов, которые не нуждаются в «мокрой» отделке, а еще их можно отнеси к классу экологически безопасных изделий и отвечают всем строительным требованиям и нормам. Перед тем, как начать укладку перегородок из пазогребневых плит, стоит заканчивать выравнивание потолка, пола и стен.

Подготовьте заранее такие материалы:

Саморезы и дюбели для быстрого монтажа.
Металлические скобы для крепления перегородки к полу и потолку.
Грунтовочный состав.
Клеевую смесь.

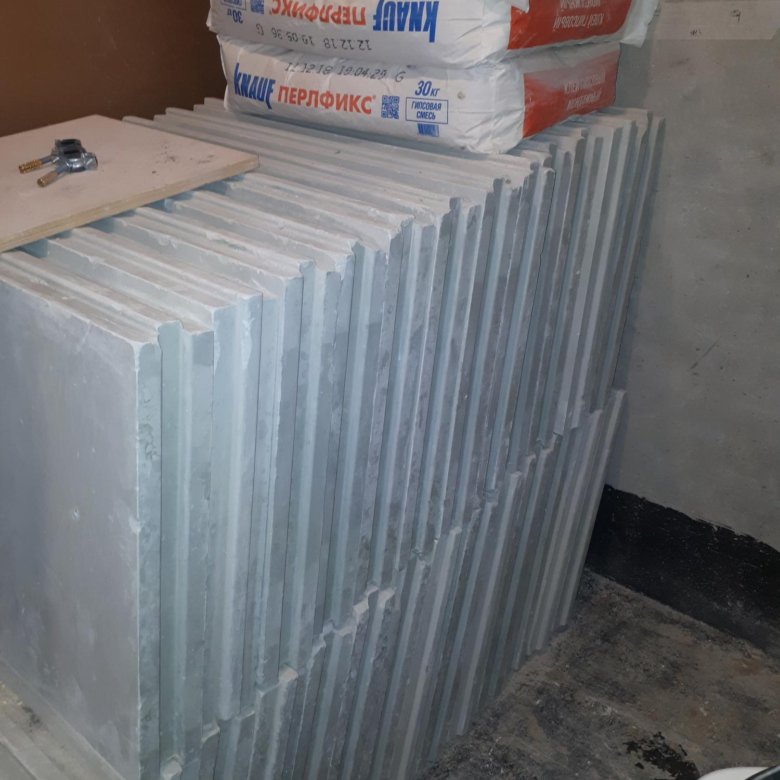

Пазогребневые плитные материалы.

Кладку производят посредством таких инструментов:

Шуруповерт.
Электрическая дрель, для которой есть съемная насадка «венчик».
Пилы-ножовки.
Строительные ведра для того, чтобы замешивать клей.
Строительный уровень.
Шпатель из нержавеющей стали.

В видеоролике показано быстрое возведение перегородки из блоков.

Монтаж

Подготовка к укладке

Изготовление клеевого состава

Укладка первого ряда

На боковую часть и подготовленное основание наносят шпателем немного клеевой смеси. Плиту устанавливают на раствор гребнем кверху и плотно прижимают к стенам и полу. Горизонтальность монтажа проверяют при помощи строительного уровня. На торцевую часть блока наносят клеевой состав для фиксирования с другой плитой. Когда установлены 2 кладочных элемента, выполняется контроль полученной плоскости штукатурной рейкой-правилом. Эта проверка помогает выявляет малейшее линейное отклонение выверенной конфигурации перегородки.

Монтаж остальных рядов

Как усилить перегородку

Особенности заделки зазора между потолком и перегородкой

После монтажа последнего ряда появляется необходимость заполнения появившейся щели между потолком и плитами. Самым простым вариантом является заполнение зазора при помощи монтажной пены. В роли заполнителя можно применять клей или стартовую шпатлевку. Если же разделительная стенка выстраивается под самый потолок и зазор будет обработан лишь чистовой отделкой, применяют комбинированное заполнение (монтажная пена и штукатурный раствор).

Обычные бетонные блоки

— The Bauer Company Обычные бетонные блоки

— The Bauer Company

Домашний

119 Ruth Hill Road Worthington, PA 16262
Телефон: 724-297-3200 Факс: 724-297-3923

: 2 1/4” x 3 5/8” x 7 5/8”
Бетонный кирпич

: 2 дюйма x 8 дюймов x 16 дюймов
Твердый

: 2 1/4” x 8” x 16”
Solid
Нет в наличии, специальный заказ

: 3” x 8” x 16”
Твердый

: 4 x 8 x 16 дюймов
Простой

: 4 x 8 x 16 дюймов
Г-образный угол

: 4” x 8” x 8”
Обычная половина

: 4 x 8 x 16 дюймов
Твердый

: 4 x 8 x 16 дюймов
Твердый язык и канавка

: 5” x 8” x 16”
Простой

: 5” x 8” x 8”
Обычная половина

: 5” x 8” x 16”
Твердый

: 6” x 8” x 16”
Обычная 2 ячейки

: 6” x 8” x 16”
Обычная 3 ячейки

: 6” x 8” x 16”
L-образный угол

: 6” x 8” x 8”
Половина

: 6” x 4” x 16”
Твердая половинная высота

: 6” x 8” x 16”
Твердый

: 6 дюймов
Угол 45°

: 8” x 8” x 16”
Обычная 2 ячейки

: 8” x 8” x 16”
Обычная 3 ячейки

: 8” x 8” x 16”
Угол со створкой
В сочетании с 8” 2 ячейками, каждая третья

: 8” x 8” x 16”
Пирс

: 8” x 8” x 8”
Обычная половина

: 8” x 8” x 4”
Гладкая 1/4
Блок 1/4 также доступен в размерах 4”, 6”, 10” и 12”

: 8” x 8” x 12”
Плоский 3/4
Блок 3/4 также доступен в размерах 4”, 6”, 10” и 12”

: 8” x 8” x 16”
2-элементный 75% твердый
Проверить наличие

: 8” x 8” x 8”
Single Bullnose Half
Также доступны в размерах 4″, 6″, 10″ и 12″
Также доступны в End Double Bullnose

: 8” x 8” x 16”
Single Bullnose
Также доступны размеры 4, 6, 10 и 12 дюймов.

: 8” x 8” x 16”
Торцевая двойная выпуклая часть
Также доступна в размерах 4″, 6″, 10 и 12 дюймов
Также доступна в торцевой двойной выпуклой части

: 8” x 8” x 16”
Твердый

: 8” x 8” x 16”
Твердый язык и рифленый

: 8” x 8” x 16”
«Блок

: 8” x 8” x 16”
Bond Beam
Также доступен в размерах 6, 10 и 12 дюймов.

: 8 x 8 x 16 дюймов
Выбивная соединительная балка
Также доступны размеры 10 и 12 дюймов.

: 8” x 8” x 16”
Soundblox®
Доступны различные размеры и стили.
Нет в наличии, специальный заказ

: 8” x 8” x 16”
термит

: 8” x 4” x 16”
2-х секционная обычная половинная высота

: 8” x 16” x 8”
Балочная перемычка
Также доступны размеры 6, 10 и 12 дюймов.

: 8 дюймов
Угол 45°

: 10 x 8 x 16 дюймов
Обычная 2 ячейки

: 10 x 8 x 16 дюймов
Обычная 3 ячейки

: 10 x 8 x 16 дюймов
L-образный угол

: 10” x 8” x 8”
Обычная половина

: 10 x 8 x 16 дюймов
Пирс

: 10 x 8 x 16 дюймов
створка

: 10 дюймов
Угол 45°

: 10 x 8 x 16 дюймов
Твердый

: 10 x 8 x 16 дюймов
термит

: 10” x 4” x 16”
Твердая половинная высота

: 12 x 8 x 16 дюймов
Обычная 2 ячейки

: 12 x 8 x 16 дюймов
Обычная 3 ячейки

: 12 x 8 x 16 дюймов
Г-образный угол

: 12” x 8” x 8”
Обычная половина

: 12 x 8 x 16 дюймов
Пирс

: 12 x 8 x 16 дюймов
створка

: 12 x 8 x 16 дюймов
Твердый

: 12 дюймов
Угол 45°

: 12 x 4 x 16 дюймов
Обычная половинная высота

: 12 x 4 x 16 дюймов
Твердая половинная высота

: 14 x 8 x 16 дюймов
Обычная 2 ячейки

: 14 x 8 x 8 дюймов
Обычная половина

: 16 x 8 x 16 дюймов
Обычная 2 ячейки

: 17,5 x 17,5 x 8 дюймов
Пилястра
Доступен для блоков 8, 10 и 12 дюймов
Нет на складе, специальный заказ

ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ ИЗДЕЛИЙ

ТЭК 02-01Б

ВВЕДЕНИЕ

Бетонная кладка является одним из самых универсальных доступных строительных материалов из-за большого разнообразия внешнего вида, который может быть получен с использованием бетонных кладочных элементов. Бетонные блоки изготавливаются разных размеров, форм, цветов и текстур для достижения ряда отделок и функций. Кроме того, благодаря своей модульной природе, различные блоки бетонной кладки можно комбинировать в пределах одной стены для получения вариаций текстуры, рисунка и цвета.

Некоторые размеры и формы бетонной кладки считаются стандартными, а другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или о возможности изготовления нестандартных единиц.

РАЗМЕРЫ УСТАНОВКИ

Как правило, блоки из бетонной кладки имеют номинальные размеры лицевой стороны 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны с номинальной толщиной 4, 6, 8, 10, 12, 14 и 16 дюймов (102, 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования схемы соединения и модульной компоновки относительно дверных и оконных проемов. Указанные 3 размера блоков бетонной кладки обычно составляют 3/8 дюйма (90,5 мм) меньше, чем номинальные размеры, так что модуль 4 или 8 дюймов (102 3 или 203 мм) выдерживается с 3/8 дюйма (9,5 мм) швами строительного раствора. На рис. 1 показаны номинальные и указанные размеры бетонной кладки с номинальным размером 8 x 8 x 16 дюймов (203 x 203 x 406 мм). В дополнение к этим стандартным размерам у местных производителей бетонной кладки могут быть доступны блоки другой высоты, длины и толщины.

Стандартные технические условия для несущих бетонных блоков кладки, ASTM C90 (ссылка 1) — это наиболее часто упоминаемый стандарт для бетонных блоков кладки. АСТМ С90 включает минимальную толщину лицевой оболочки и стенки для различных размеров блоков бетонной кладки, как указано в Таблице 1. Допускается, чтобы габаритные размеры блока (ширина, высота и длина) отличались на ± 3/8 дюйма (3,2 мм) от заданные размеры. При необходимости блоки могут быть изготовлены с более жесткими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и полнотелыми бетонными кладочными элементами. Чистая площадь поперечного сечения сплошного блока составляет не менее 75% общей площади поперечного сечения.

В дополнение к блокам размеров, указанных выше, доступен бетонный кирпич, соответствующий ASTM C1634, Стандартным техническим условиям для бетонного облицовочного кирпича (ссылка 2), с широким диапазоном номинальных длин и высот; обычно с номинальной шириной 4 дюйма (102 мм) для облицовки шпоном. Бетонный кирпич может быть на 100 % полнотелым или полнотелым, при условии, что площадь сердцевины кирпича не превышает 25 % общей площади поперечного сечения.

Рис. 1—Номинальные и указанные размеры блока

Таблица 1 — Минимальные требования к облицовке и стенке

ФОРМЫ БЛОКОВ

Формы бетонных блоков были разработаны для широкого спектра применений. Некоторые распространенные конфигурации блоков показаны на рис. 2. Как правило, лицевые оболочки и стенки на бетонных блоках каменной кладки сужаются. В зависимости от формы стержня, используемой при изготовлении блоков, лицевые оболочки и стенки могут иметь конусообразную форму с расширением на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и облегчает работу каменщика.

Узлы с открытым концом позволяют накручивать узлы на арматурные стержни. Это устраняет необходимость поднимать блоки поверх арматурного стержня или продевать арматуру через стержни кладки после возведения стены. Связующие балки в стенах из бетонной кладки могут быть размещены либо путем вырезания части стенок из стандартного элемента, либо с использованием узлов скрепленных балок. Блоки соединительных балок изготавливаются либо с уменьшенными стенками, либо с «выбивными» стенками, которые удаляются перед размещением блока в стене. Горизонтальная арматура соединительной балки легко размещается в этих блоках. Блоки с перемычкой аналогичны блокам с соединительными балками, за исключением того, что нижняя часть блока сплошная, чтобы ограничить раствор до перемычки. Блоки перемычки доступны с различной глубиной, чтобы нести соответствующие нагрузки перемычки над дверными и оконными проемами. Блок створки имеет вертикальный паз, отформованный на одном конце, для размещения оконной створки. Блок створки можно укладывать с пазами, примыкающими друг к другу, для размещения предварительно отформованной прокладки контрольного шва. Универсальный или пропильный блок содержит два близко расположенных полотна в центре, а не обычное одиночное полотно. Это позволяет легко разделить блок на стройплощадке, получив два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с отверстиями, на концах или в углу стены.

На рис. 3 показаны блоки, разработанные для конкретных применений на стенах. Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концами для обеспечения передачи поперечной нагрузки через регулирующие шарниры. Устройства с закругленным носом доступны с одинарным или двойным закругленным носом для смягчения углов. Блоки экрана доступны во многих размерах и моделях (ссылка 4). Типичные области применения включают наружные заборы, внутренние перегородки и проемы во внутренних стенах из бетонной кладки. Блоки со скошенными концами, образующие угол 45° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135°. Элементы соседних рядов перекрываются, образуя бегущую связку в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, оставляя место для вертикального армирования в центре пустоты.

Различные блоки бетонной кладки предназначены для повышения энергоэффективности. Эти устройства, примеры которых показаны на рис. 4, могут иметь уменьшенную площадь перемычек для уменьшения теплового потока через перемычки. Площади паутины можно уменьшить, уменьшив высоту или толщину паутины, уменьшив количество паутин или и то, и другое. Кроме того, внутреннюю лицевую часть устройства можно сделать толще обычной лицевой оболочки для увеличения накопления тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть встроены в стандартные блоки бетонной кладки для повышения энергоэффективности.

Акустические блоки (рис. 5) гасят звук, тем самым улучшая шумоподавляющие характеристики внутреннего пространства. Акустические устройства часто используются в школах, промышленных предприятиях и церквях, а также в других подобных помещениях, где требуется улучшенная внутренняя акустика.

Рисунок 2—Типовые блоки бетонной кладки

Рисунок 3—Сапы специального назначения

Рисунок 4—Примеры блоков бетонной кладки, рассчитанных на энергоэффективность

0565

ОТДЕЛКА ПОВЕРХНОСТИ

Окончательный вид бетонной каменной стены может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, схемы склеивания и отделки поверхности блоков. Описанные выше блоки из бетонной кладки различных форм и размеров часто доступны с различной отделкой поверхности. Некоторые поверхности встраиваются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхностей см. TEK 2-3A Архитектурные бетонные блоки (сноска 5).

ОБОЗНАЧЕНИЯ

A _nw = нормированная площадь стенки, дюймы ² / фут ₂ (мм ² / м ² )

мм, минимальная толщина стенки _{)
t _w = минимальная толщина стенки, мм (дюймы)
W = номинальная ширина блока, мм (дюймы) 2016. Стандартные технические условия}

на бетонный облицовочный кирпич, ASTM C1634-15, ASTM International, 2015.

Стандартные методы испытаний для отбора проб и испытаний элементов бетонной кладки и связанных с ними элементов, ASTM C140/C140M-16, ASTM International, 2016.

Стены из бетонной кладки, TEK 3-16A, Национальная ассоциация бетонщиков, 2016 г.

Архитектурные бетонные блоки, TEK 2-3B, Национальная ассоциация бетонщиков, 2017.

NCMA TEK 02-01B, редакция 2017 г.

Отказ от ответственности: несмотря на то, что были приняты меры для обеспечения максимально точной и полной информации, NCMA не несет ответственности за ошибки или упущения, возникшие в результате использования этого ТЭК.

Шпунтовые плиты (ПГП): виды, размеры, характеристики, установка

При перепланировке квартиры или строительстве частного дома приходится устанавливать новые перегородки. Материал для них найти не так-то просто. Он не должен создавать чрезмерной нагрузки на пол, должен быть надежным и иметь хорошую несущую способность. Также желательно, чтобы установка была простой и быстрой, а цена невысокой. Материалов и технологий, отвечающих этим требованиям, не так много. Это перегородки из гипсокартона и пазогребневые плиты. В этой статье мы поговорим о шпунтовых.

Содержание артикула

1 Что это за материал и его виды
- 1.1 Влагостойкость и пустотность
- 1.2 Технические характеристики
2 Силикатный или гипсовый?
3 How to build from tongue-and-groove slabs
- 3.1 Markup
- 3.2 Foundation preparation
- 3.3 To improve sound insulation
- 3.4 Preparing slabs for installation
- 3.5 First row
- 3.6 Second and subsequent
- 3.7 Уголок
- 3.8 Отвод
- 3.9 Дверной проем

Что это за материал и его виды

Шпунтовые плиты (сокращенно ПГП) или блоки крупноформатные в конструкции перегородок плита, на концах которой образованы гребень (шип) и паз. Отсюда и такое название – пазогребневые плиты. Это:

Для улучшения свойств в раствор добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Гипсовые ПГП имеют и другое название – гипсокартонные листы. Оно и понятно: гипсовый раствор заливают в формы. Вот «источник» этого варианта названия.

Влагостойкость и пустотность

По области применения пазогребневые плиты могут быть рассчитаны на нормальные условия эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкий для лучшей идентификации, с зеленоватым оттенком.

Сплошные и пустотелые различаются по весу и прочности

Как гипсовые, так и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые, более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелым и полым нужно делать исходя из нескольких факторов:

Звукоизоляционные характеристики … Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет производиться в отдельном слое (оптимальный вариант) или если это не столь важно.
Перегородочные грузы … Если вам нужно повесить на стены полки, мебель, закрепить какие-то тяжелые предметы, то лучше использовать монолит.
Пол или нагрузка на пол … На деревянные полы или старые деревянные полы лучше укладывать менее тяжелые (пустотелые) блоки.

Учитывая несколько факторов, звукоизоляция — это последнее, на что следует обратить внимание. Повысить шумозащиту можно с помощью специальной технологии монтажа (на виброгасящих прокладках), а также путем изготовления дополнительного слоя звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, то различия в характеристиках заключаются только в водопоглощении и прочности. Влагостойкие, за счет большого количества гидрофобных добавок практически не впитывают влагу. Из-за большого количества этих добавок они дороже, так как эти добавки дорогие. При этом они повышают прочность (М50 по сравнению с М35).

Кстати, вы можете проверить «не отходя от кассы» действительно ли у вас влагостойкие ПГП или только стандартные зеленого цвета. Просто налейте немного воды на поверхность. Стандартные плиты его быстро впитают, а на водоотталкивающих плитах он долго будет стоять в луже.

Основные технические характеристики гипсовых и силикатных ППГ

Если сравнивать гипсовые и силикатные перегородочные блоки, то сразу бросается в глаза повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь вешать на перегородку что-то очень тяжелое, лучше использовать силикат. Производители также выпускают блоки толщиной 115 мм, которые называются межквартирными блоками.

Технические характеристики блоков перегородочных пазогребневых гипсовых

Чем еще отличаются силикатные плиты от гипсовых аналогов? Дело в том, что в стандартном варианте они обладают не такой высокой впитывающей способностью. Он не такой низкий, как у влагостойких блоков, но этот материал можно без проблем использовать в любом влажном помещении (13% против 26-32%). Недостатки этого материала – больший вес (при равных габаритах) и более низкие теплоизоляционные характеристики.

Силикат или гипс?

Если сравнивать звукоизоляционные характеристики гипсовых и силикатных блоков, то последние при равных параметрах хуже проводят звуки (40-43 дБ для гипсовых блоков и 48-52 дБ для силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Размеры по ГОСТ и ТУ

Но силикатные блоки того же размера имеют больший вес и более высокую теплопроводность (лучше теплопроводность). Ключевым моментом в выборе является вес, так как звуко- и теплоизоляцию можно улучшить дополнительными слоями из специальных материалов, но уменьшить вес перегородки нет возможности. А если его масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Для того, чтобы перегородка из пазогребневых блоков была надежной и устойчивой, необходимо выполнение определенных условий:

В целом необходимо строго соблюдать все рекомендации, строго соблюдайте технологию. Тогда пазогребневые перегородки не отличаются по прочности и надежности от кирпичных, но возводятся в несколько раз быстрее.

Разметка

Кладка перегородки из шпунта начинается с разметки. Если у вас есть лазерный конструктор самолетов, все просто: вы разворачиваете самолет, рисуете линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Требуется отвесная линия. То, что не помещается в смартфон, не является измерительным инструментом. Лучше купить в хозяйственном магазине или сделать из шпагата и грузика.

Стена из пазогребневых блоков должна быть строго вертикальной

Первую линию чертим на потолке, по отвесу переносим на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основу, на которую будем укладывать блоки. Он должен быть идеально выровнен, если смотреть вдоль линии перегородки, и не должен наклоняться вперед или назад, если смотреть сбоку.

Если в перегородке есть дверные или оконные проемы, их также необходимо пометить. С дверными проемами все просто – размечаем их на полу. С окном сложнее — нужны маяки на стенах и потолке.

Подготовка основания

Как уже упоминалось, основание должно быть идеально ровным, без наклона в какую-либо сторону. При наличии отклонений залить на бетонный пол выравнивающую стяжку (марка бетона не ниже М150). Для этого придется собрать опалубку, в которую заливается раствор. Минимальная толщина слоя 3 см. Для получения гарантированно качественного результата используйте самовыравнивающуюся смесь. Только учтите, что не слишком большие ошибки «выравниваются сами собой». Вам все еще нужно вручную распределить состав. Просто сметайте шпателем, разгоняя раствор по всей длине, и мелкие неровности выравниваются за счет повышенной текучести материала.

Бетон залили в опалубку и укрыли полиэтиленом

Накрываем залитый бетон полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не опустится ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура ниже, период увеличивается. При температуре 17°С и чуть ниже — уже недели 2… Промазываем ровное основание бетоноконтактом — он улучшит сцепление основания с клеем, на который будем укладывать ПГП.

Если пазогребневые блоки будут укладываться на деревянный пол, перегородка должна проходить по балке — на этот раз. Во-вторых, выравниваем основание сухим брусом. Его необходимо закрепить так, чтобы он также был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, соединяем его в полдерева, дополнительно промазывая стык столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основным недостатком перегородок из гипсокартона является не слишком высокая звукоизоляция. С силикатными блоками ситуация лучше, но тоже не идеальна. Поэтому мы рекомендуем прокладывать по периметру перегородки виброизоляционную ленту. Не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и прилегающие стены, а упругие прокладки значительно улучшают ситуацию.

Лента пробковая для улучшения звукоизоляции при устройстве пазогребневых перегородок

Под пазогребневые плиты можно использовать полосу из битумного войлока или пробки плотностью 250-300 кг/м³. Ширина полосы чуть меньше ширины блоков. Его укладывают на выровненное основание на то же связующее, которым вы будете заделывать стыки между плитами. Раствор наносится на обработанную бетонным контактом поверхность (после высыхания) слоем 2-3 мм. Уложите ленту, прокатывая ее валиком, выгоняя пузырьки воздуха. Выступивший раствор удаляют шпателем. Таким образом, лента приклеивается к полу, стенам, потолку. Проверить ровность пузырьковым уровнем.

Подготовка плит к укладке

При использовании силикатных пазогребневых плит подготовка не требуется — они не имеют пазовых/гребневых верхней и нижней поверхностей. Они абсолютно ровные (как на фото ниже).

Плиты силикатные пазогребневые имеют плоские верх и низ

При работе с гипсовым пазом сначала нужно определиться, шипом или пазом вверх будете ставить блоки. Удобнее работать, когда паз направлен вверх, но и обратное положение не является ошибкой.

Если вы решили укладывать ПГП пазом вверх, на всех блоках первого ряда необходимо вырезать шип. Удобнее всего это делать ножовкой. Полученный срез получается неровным. Выравниваем его рубанком.

Внимание! Плита должна быть отрезана абсолютно ровно. От этого зависит, насколько прочно выдержит стенка из пазогребневых плит. А нарезанные пазогребневые пластины должны быть одной высоты.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения исправить практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания пыль сметается щеткой и можно возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит проста и очень похожа на кирпичную. Есть только несколько особенностей. Поскольку перегородка обычно примыкает к стене, если к ней обращен шип, то он срезается пилой, поверхность выравнивается рубанком, убирается пыль. Далее порядок действий такой:

Таким образом строится весь ряд. Последнюю плиту обычно необходимо разрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Его длина должна быть на 3-4 мм меньше оставшегося зазора – зазора для шва. Не увеличивайте зазор — стабильность снизится. Для большей уверенности стык можно усилить металлическим уголком. Два-три уголка на каждый ряд. Достаточно.

Вторая и последующие

Плиты пазогребневые укладываются с интервалом швов — кирпичом. Сдвиг второго ряда может составлять половину или треть длины. Лучший вариант — половина. Отрежьте половину всей пластины, при необходимости срежьте шип, установите его. Далее кладка ничем не отличается. Третий ряд начинается снова с целого блока, четвертый с половинки и т. д.

После укладки каждого блока проверьте правильность его расположения. При таких размерах блока ошибка накапливается очень быстро. Поэтому каждый доставленный блок мы предварительно проверяем уровнем на вертикаль/горизонтальность. а затем, положив планку горизонтально, захватывая соседние блоки и проводя сверху вниз, смотрим, чтобы не было просветов. Также проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности – одна из основных задач

Угол

Если возводимая стена из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы было удобнее работать, создайте угловую опору. Это может быть уголок с достаточно широкими полками или две доски, соединенные под 90°С. Устанавливаем конструкцию на место, проверяем правильность монтажа, временно закрепляем ее к потолку и полу.

Как сделать внешний (выступающий угол)

У одной из плит отрезаем боковой шип, упираем его край в установленный упор, выравниваем, задавая направление киянкой. У второй пластины также отрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной пластины, вбиваем в плотный контакт (схема на рисунке выше).

Для установки второго ряда необходимо сделать вырез в уже установленной плите под нижний шип следующего блока. Берем ножовку по металлу, делаем пропилы. Затем с помощью штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента снимаем лишнее, выравниваем канавка, делая ее того же размера и формы, что и канавка. Убираем пыль щеткой или строительным пылесосом.

Необходимо сделать бороздки

Второй ряд кладем начиная с другой стороны — чтобы шов был с другой стороны угла. Нанесите раствор на торец нижнего блока. Берем половинку блока, отрезаем боковой шип, устанавливаем его нижним в подготовленный паз (крайняя правая схема на рисунке ниже). Он также должен упираться в заданный угол. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Также необходимо учитывать ответвление от перегородки под прямым углом. Перегородки будут надежнее, если их выполнить с перевязкой (средняя схема на рисунке). У всех трех установленных плит срезан боковой шип. Стыки промазывают клеем, три блока подгоняют друг к другу с помощью киянки. При этом также необходимо контролировать, чтобы перегородка была перпендикулярна – то есть угол составлял 90°.

Схемы соединения

Второй ряд строим так, чтобы середина блока была над стыком. Для его установки также потребуется сделать паз в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребневой — без перевязки. Для этого просто выложите стену (которая в букве Т является верхней перекладиной). К готовой стене встык прикрепите вторую перегородку (левая схема на рисунке выше). Для повышения надежности соединения в местах стыка устанавливаются усиленные металлом перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть выполнен с армирующей балкой или без нее. Без армирующего бруса можно обойтись, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если пол сделать из ПГП длиной 900 мм. При этом стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но длина всей части блока справа и слева от проема не менее 445 мм.

При монтаже, до схватывания клея, перемычку над дверью усиливают упором (доска, которая опирается на столб, упирающийся в пол) или сборной из досок конструкцией, как на схеме справа. В этом случае сначала соберите из досок П-образную перемычку, закрепите ее саморезами к расположенным внизу блокам (контролируйте горизонтальность перемычки). Приложите блок, отметьте, как резать. Получается два Г-образных блока одинакового или почти одинакового размера. Нанеся раствор в нужных местах, они устанавливаются.

Строим из пазогребневых плит: как сделать дверь в перегородке

Если используются пазогребневые плиты длиной 667 мм, под проем более 660 мм необходимо установить армирующий брус. Для изготовления балок можно использовать металлический уголок, швеллер, арматуру, металлические полосы значительной толщины. Можно использовать сухие деревянные балки толщиной от 50 мм (предварительно обработать антисептиком). Брус должен выступать за пределы дверного проема на 400-450 мм.

Как правильно выбрать материал подпорной стенки (сделай сам)

Обновлено: 10 июня 2019 г.

Узнайте плюсы и минусы подпорных стен из камня, дерева и бетонных блоков

Следующий проект›

Семейный мастер на все руки

Узнайте и сравните системы подпорных стен из натурального камня, древесины и сложенных друг на друга бетонных блоков. В статье показаны способы монтажа и рассмотрены преимущества каждого материала.

от экспертов по DIY в журнале Family Candyman Magazine
