Размеры отвертка плоская – ГОСТ 24437-93 Отвертки слесарно-монтажные. Рабочая часть отверток для винтов и шурупов с прямым шлицем. Размеры, ГОСТ от 25 января 1996 года №24437-93

Содержание

Отвертки. Типы и размеры

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая:

SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия  5,5 мм), а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы  Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток

PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

 F)  Отвертка - «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа  Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому  изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I)  Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено  соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки

типа PH или PZ

Диаметр наружной резьбы

крепежной детали, мм

0

менее 2

1

2,1 – 3

2

3,1 – 5

3

5,1 – 7

4

более 7,1

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки

Диаметр стержня, мм

Длина стержня, мм

0

4

менее 80

1

5

80 – 100

2

6

100 - 120

3

8

120 – 150

4

10

150 - 200



Инструкция по выбору отвертки

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

  • Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
  • Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано"CR-V" или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.

Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.

Дополнительные возможности

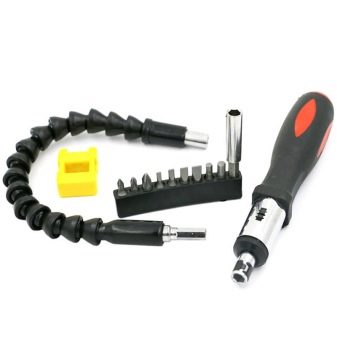

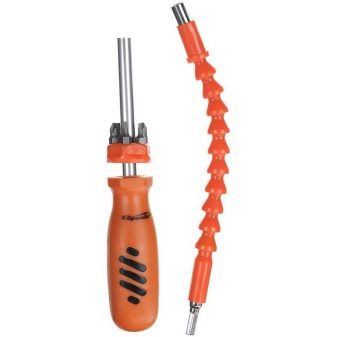

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

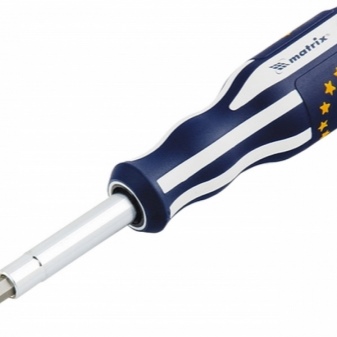

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

что это такое? Размеры и типы отверток с плоским шлицем. Как они называются?

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Что это такое?

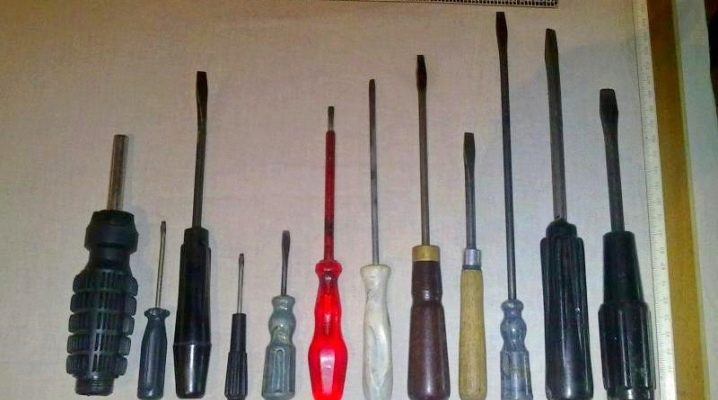

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки. Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим. С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Маркировка

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Виды

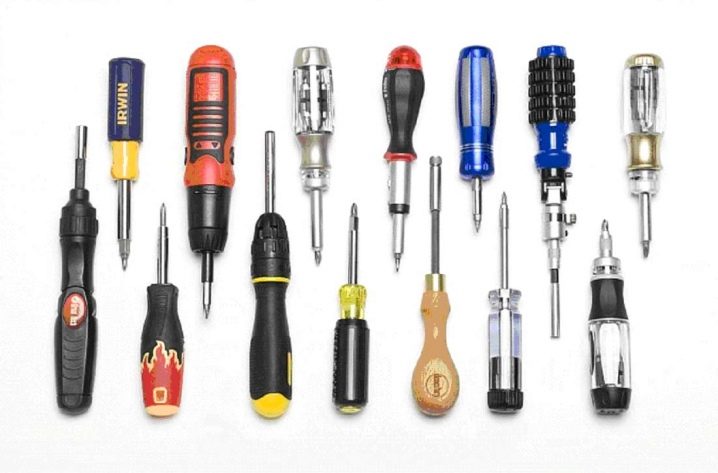

Типов шлицевых отверток существует довольно большое количество.

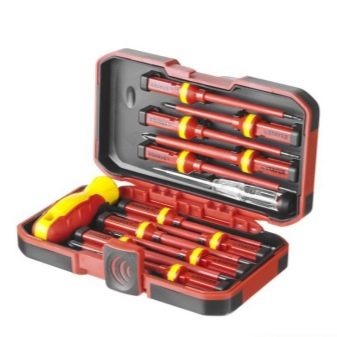

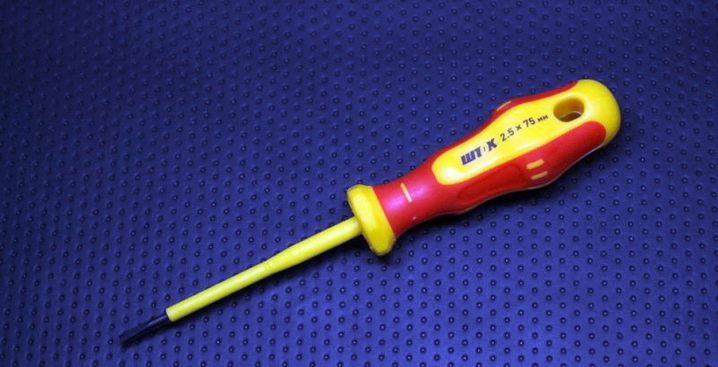

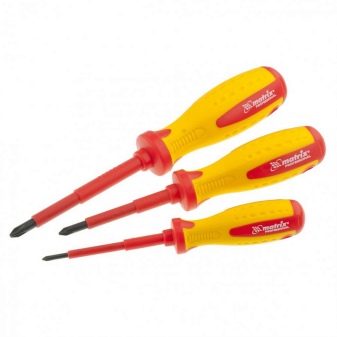

  • Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

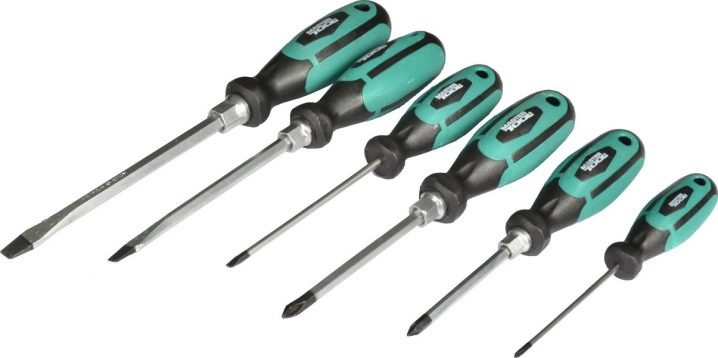

  • Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

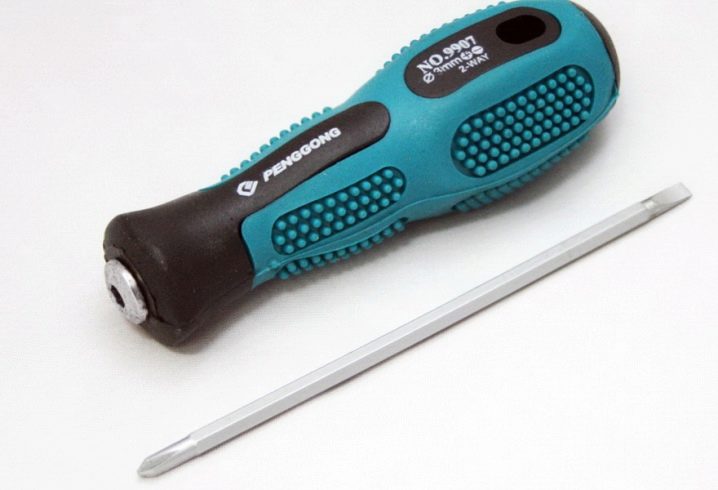

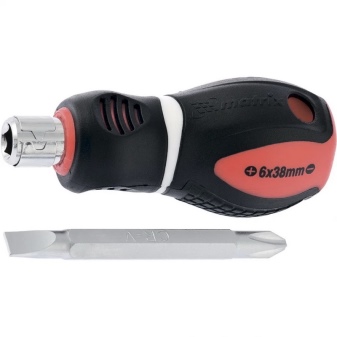

  • Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

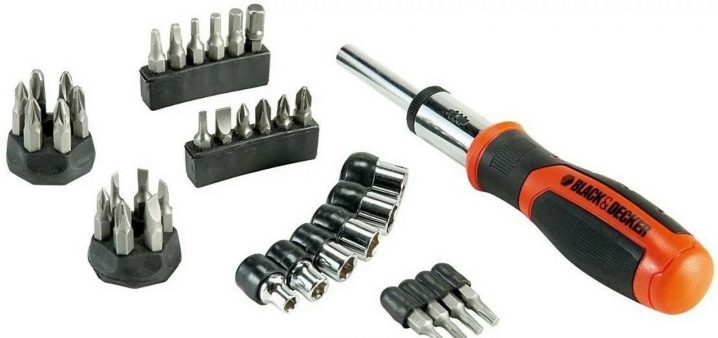

  • Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.

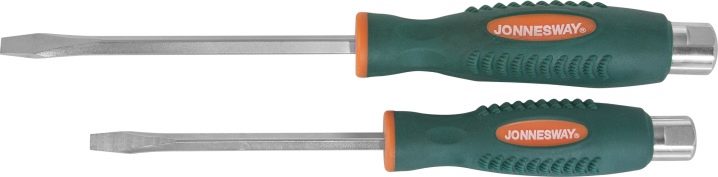

  • Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

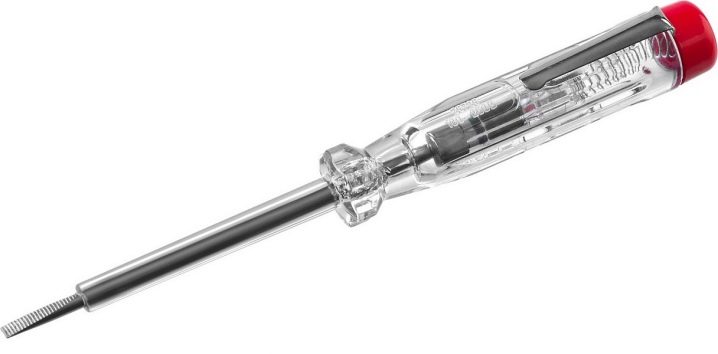

  • Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.

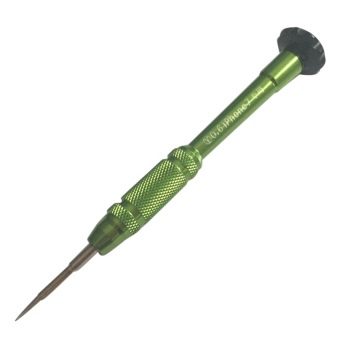

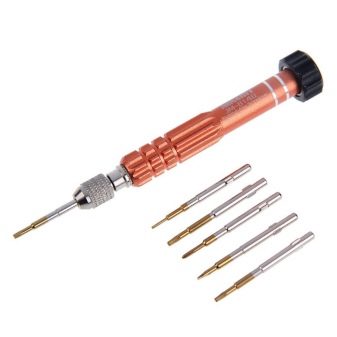

  • Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.
  • Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

  • Отвертки с гибким стержнем, для работ в труднодоступных местах.

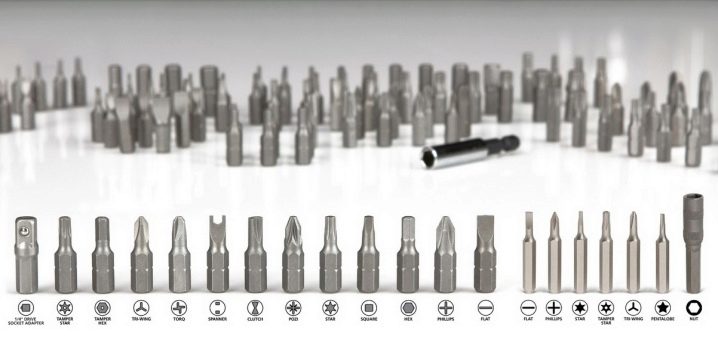

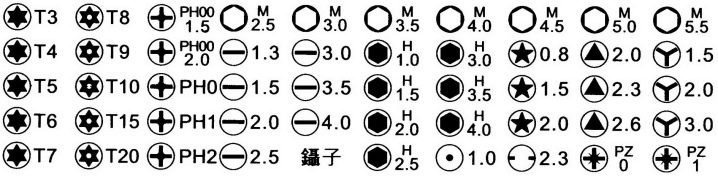

Но также существует отличие по типам шлицев:

  • прямой шлиц – один из самых распространенных вариантов;
  • шлиц крестообразный с отверстием по центру рабочей части для направляющих;
  • шлиц с совмещением прямой и крестовой шлицевых частей;
  • один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
  • модель с рабочей частью формы креста и 4 лучами;
  • квадратный вариант шлица;
  • квадратный шлиц с отверстием по центру направляющей;
  • шлиц «звезда»;
  • вариант «звезды», но с использованием штыря по центру;
  • такая же «звезда», но с более короткими и менее острыми лучами;
  • пятиконечная звезда с отверстием;
  • шестигранный шлиц или имбусовый ключ;
  • такой же шестигранный ключ с отверстием для направляющей;
  • отвертка с трехкрылым шлицем, редкий вариант;
  • асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;
  • шлиц схожий с двузубой вилкой;
  • восьмиконечная звезда с отверстием посередине, редкий экземпляр;
  • пятиугольный шлиц, редкая альтернатива шестиугольному;
  • двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
  • узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
  • треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

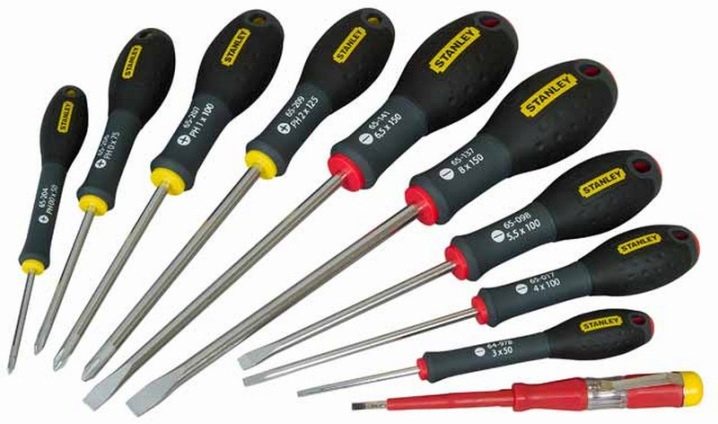

Размеры отверток с плоским шлицем могут быть следующих размеров:

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

  • Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
  • Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
  • Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

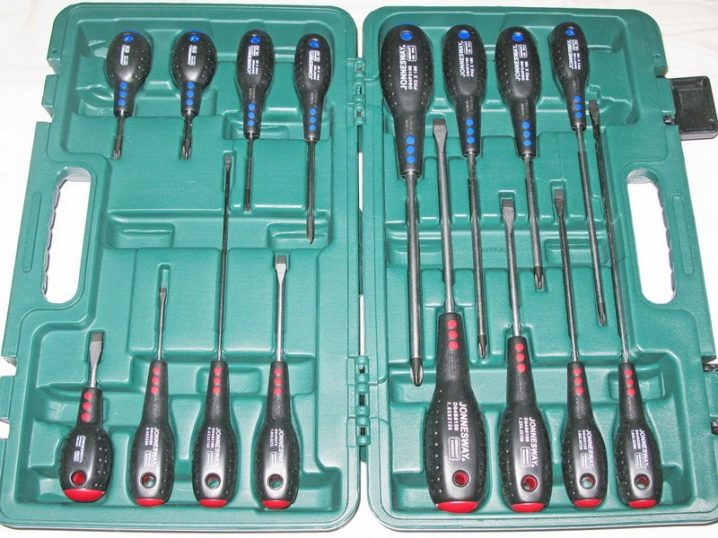

  • В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
  • При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.
  • Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

  • Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Прямой шлиц — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2019; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2019; проверки требует 1 правка. Винт и отвёртка с прямым шлицем

Slotted (Прямой шлиц) — название исторически первого и простейшего вида шлица резьбовых крепёжных изделий. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Размеры паза в изделиях согласно "ГОСТ 24669-81 Шлицы прямые для винтов и шурупов. Размеры"

Отвёртка для крепёжных изделий с прямым шлицем может сокращённо называться шлицевая или прямошлицевая, в разговорной речи — плоская, прямая, минусовая, линейная. Рабочий конец отвёртки представляет собой клинообразную пластинку.

Особенности[править | править код]

Положительные
  • Отвертка легко доводится до нужных размеров на точильном камне/напильником
  • Одна отвёртка подходит под большинство деталей. При отсутствии отвёртки она может быть заменена стамеской, ножом, монетой, и др.
Отрицательные
  • Отвёртка не фиксируется в головке крепёжной детали.
  • Крайне вероятен срыв шлица.
  • Требует приложения значительного осевого усилия для получения большого крутящего момента (прижимания отвёртки к крепёжной детали).

Отвёртки имеют буквенную маркировку SL (от англ. slot — шлиц) с указанием ширины и (не всегда) толщины шлица в миллиметрах.

Ширина, мм 2 2,5 3 3,5 4 4,5 5 5,5 6,0 6,5
Толщина, мм 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,8 0,6 0,8 0,8 0,8 1 1 1,2 1 1,2
Ширина, мм 7 8 9 10 12 13 14 16 18
Толщина, мм 1 1,2 1,2 1,6 1,4 1,6 1,6 2 1,5 2 2,5 2,5 3

В исторических документах, первое упоминание о крепеже и отвёртках с прямым шлицем относится к XV веку.

Крестообразные шлицы:

Отвертки: основные типы и размеры

Screws

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

  1. Типы шлицов
  2. Прецизионные отвертки
  3. Отвертки с антистатической защитой

Типы шлицов

Плоский наконечник Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Phillips Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Pozidriv Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Torx Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Torx с антивандальной защитой Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Hex Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими "крылышками" и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Pentalobe Pentalobe

"Пятиконечные антивандальные винты" – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro'sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro'sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

ESD

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro'sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Screws

Yuriy Ter-Arutiunian

Отвертки: основные типы и размеры

Screws

Отвертки являются базовыми инструментами для сборки/разборки различных технических механизмов и приспособлений. Они служат для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для работы с определенным типом винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды достаточно часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентованные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

  1. Типы шлицов
  2. Прецизионные отвертки
  3. Отвертки с антистатической защитой

Типы шлицов

Плоский наконечник Плоский

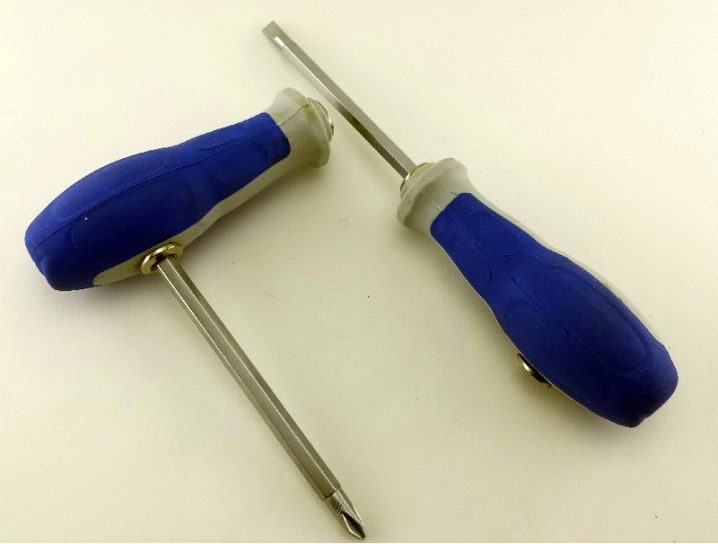

Изначальный и наиболее часто используемый традиционно тип винта, который имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Phillips Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Pozidriv Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительные направляющие. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Torx Звездообразный Torx

Шестиконечный винт с отверстием головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Torx с антивандальной защитой Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Hex Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими "крылышками" и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной Шестигранный накидной

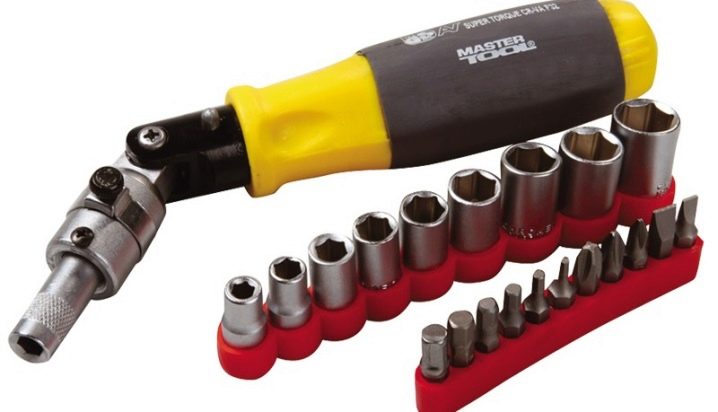

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить/закрутить отверткой в виде пятиконечной звезды Pentalobe.

Torx Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Pentalobe Pentalobe

"Пятиконечные антивандальные винты" – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple в смартфонах, которые были выпущены после iPhone 6, а также в часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от компании Pro'sKit, которая разработала целую серию прецизионных отверток. Вы можете выбрать идеальный комплект для своих нужд. Серия Pro'sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

ESD

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro'sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми для работы битами в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Screws

Yuriy Ter-Arutiunian
