параметры удобной деревянной лестничной конструкции (фото и видео)

Установка лестниц – это обязательная процедура при возведении здания, в состав которого будут входить несколько этажей. Перед тем как начать подготовительные работы и закупку материала, в первую очередь составляется чертеж лестницы с размерами. От того, насколько правильно будут подобранны размеры лестничного пролета, будет зависеть удобство и комфорт ежедневной эксплуатации.

Каждый владелец жилплощади заботится об удобстве и в первую очередь стремится создать лестницу исходя из собственных предпочтений, что вполне логично. Однако не стоит забывать о существовании архитектурных норм и стандартов, которые учитывают биологические параметры человеческого тела и определяют грани допустимого. Без них создать удобную и безопасную конструкции будет едва ли возможно.

Лестничный марш фото

Нижеприведенная инструкция содержит в себе информацию обо всех наиболее важных строительных нормах, которые необходимо учитывать при создании лестницы. Данная статья будет особенно полезна для тех, кто будет осуществлять монтаж лестницы своими руками – с ее помощью вы сможете подобрать наиболее оптимальные размеры для будущего лестничного пролета.

Размеры для лестницы

Ступени модульной лестницы

Размеры ступеней

Основной элемент любого лестничного марша – это ступени, от размера и количества, которых, напрямую зависит ваше самочувствие после преодоления подъема по нему. Если их будет слишком много – вы истратите большое количество сил для подъема, на крутые ступени будет сложно взбираться, а если они будут слишком глубокими, через них придется перешагивать в два шага.

Параметры ступеней рассчитываются исходя из ширины шага – их конструкция не должна идти в разрез с анатомическими особенностями человеческого организма. В идеале, подъем по лестнице не должен вызывать дискомфорта или усталости. Основными параметрами при их проектировке являются: количество, высота и глубина расположения

.

Количество

Количество ступеней лестницы не должно превышать пятнадцати единиц, так как преодоление длинных пролетов будет сопровождаться большим расходом сил и соответственно усталостью после восхождения. Данное количество является максимальным для здорового, нетренированного человека, которое он может преодолеть, не прилагая особых усилий и не испытывая дискомфорта.

Марш поделенный на два пролета

Идеальным считается промежуток между десятью и двенадцатью единицами – если же расстояние подразумевает наличие большего количества, то следует задуматься о необходимости создания лестничной площадки, которая будет играть роль “перевалочного пункта” где поднимающийся человек сможет перевести дух.

Обратите внимание!
Данное количественное ограничение относится только к лестницам маршевого типа и может иметь другое значение, если вы рассчитываете размеры модульной лестницы или винтовых конструкций.

В некоторых случаях лестничные площадки на поворотных участках заменяются забежными ступенями, которые имею нестандартную скошенную структуру. Они не способствуют снятию нагрузки во время подъема и исполняют исключительно декоративную функцию. Стоит отметить, что цена забежной конструкции несколько выше обычных аналогов.

Высота, ширина и глубина

Подступенок и проступь

От высоты ступеней зависит скорость преодоления лестничного пролета – чем она больше, тем быстрее вы доберетесь до верха или спуститесь вниз. Однако подбирая высоту, не стоит руководствовать одной лишь практичность – чрезмерно высокие подступенки превратят подъем и спуск по лестнице в занятия по альпинизму.

Ширина определяет удобство перемещения по лестничному маршу – если проступь будет чрезмерно широкой, то для преодоления ступени придется делать два шага. Если же наоборот – слишком узкой, то подошва ступни будет с трудом умещаться.

Глубина является совокупностью вышеперечисленных параметров и рассчитывается по формуле: 2а+ b = 640 – 600 мм, где “а” – высота подступенка, а “b” – ширина проступи. Чтобы правильно рассчитать глубину расположения ступеней за основу берутся среднестатистические параметры человеческих возможностей – длина шага человека среднего роста составляет около 600 – 640 мм.

Расчет ступеней

В среднем максимально комфортное значение глубины ступеней это 300 – 290 мм, при этом высота подступенка должна равняться 160 – 180 мм.

Обратите внимание!
Рассчитывая размер лестницы также необходимо принимать во внимание нависание ступеней, если таковое имеет место – оно должно быть не более 4 см.
Если выступ будет иметь большее значение, это вызовет дискомфорт и затруднит процесс спуска.

Угол наклона лестницы

Второй параметра, с которым следует определиться, осуществляя размещение лестницы в доме – это угол ее наклона относительно пола. От того под каким углом расположен пролет, будет зависеть уровень крутизны подъема. Наиболее оптимальным считается значение между 30 и 33 градусами – тогда лестничный марш будет полностью соответствовать биометрическим характеристикам человеческого тела, и по ней будет удобно перемещаться.

Более широкий угол подъема допустим, если вы рассчитываете размеры пожарной лестницы – на них он может достигать значения в 45 градусов и выше, но для ежедневной эксплуатации пролет с таким уклоном использовать нежелательно, так как он будет чрезмерно крутым – детям или пожилым людям будет сложно по нему перемещаться.

Размеры удобной лестницы – угол наклона

Подбирая градус наклона для будущего для лестничного марша, необходимо учесть несколько параметров:

• Размер проема. Если два этажа соединяются посредством горизонтального проема – необходимо учесть местонахождение перекрытия второго этажа, чтобы вам не пришлось нагибаться при подъеме или не удариться головой при спуске. Для комфортного и безопасного перемещения – расстояние между ступенями перекрытием в идеале должно составлять порядка 2м. Минимально допустимое значение – 1,9м;
• Контингент проживающих людей. Если в доме будут постоянно проживать пожилые люди, дети или люди с ограниченными возможностями – это также необходимо учесть. Лестница не должна быть очень крутой, так как это будет затруднять ее эксплуатацию для вышеперечисленной категории людей;

Ширина лестницы

Размеры лестниц – ширина марша

Под термином “ширина” могут одновременно подразумеваться два параметра – общая ширина лестничного марша и чистовая.

• Под общей шириной подразумевается ширина марша и все прилегающих к нему элементов – тетивы, ограждений и тд. Чаще всего данный параметр используется при составлении схем и чертежей параллельно с чистовым значением – в данном случае в его рассмотрении нет необходимости;
• Чистовая ширина представляет собой отдельно взятую ширину ступеней без учета прилегающих элементов – от того, какое значение имеет данный фактор, будет напрямую зависеть удобство и комфортная эксплуатация лестничного марша. Ниже под термином “ширина” – будет подразумеваться именно этот параметр;

В данном случае, чем больше будет ширина лестничного пролета, тем соответственно удобнее будет подниматься и спускаться, однако чаще всего свободное пространство, отведенное под монтаж лестницы, имеет жесткие ограничения, и необходимо ориентироваться на минимально допустимые размеры.

Широкая лестница для дома

Минимальная ширина марша, необходимая для подъема или спуска одного человека, составляет не менее 0,9м – таким образом, она будет полностью соответствовать потребностям человека тела. Если лестница рассчитывается на одновременное перемещение двух человека – минимальное значение ширины должно быть меньше 1,3м. Выбранное значение ширины марша должно сохраняться на всей его протяженности.

Обратите внимание!
В своем большинстве размеры деревянных лестниц имею строго фиксированные параметры, однако в данном случае ширина марша не ограничивается максимальным порогом – чем он будет шире, тем комфортнее будет по нему перемещаться, переносить мебель и т.д.

Лестничная площадка и забежные ступени

Размеры лестничных площадок разного типа

Лестничная площадка применяется в том случае, если присутствует поворот марша либо если линейный марш имеет большое количество ступеней – она играет роль промежуточного элемента, который позволяет органично соединить два лестничных пролета. Также лестничная площадка служит в качестве “перевалочного пункта” и дает возможность поднимающемуся человеку немного передохнуть.

Минимальная ширина лестничной площадки, которая объединяет два параллельно идущих марша в соответствии со строительными нормами, должна составлять не менее 1,3м, то есть около двух шагов, а глубина рассчитывается по формуле: 1 шаг + ширина проступи. На едином линейном марше минимальное значение глубины лестничной площадки определяется по этой же формуле.

Расчет глубины площадки

Обратите внимание! Если вам требуется более глубокая площадка, то увеличенное значение должно быть кратно минимальному и представлять собой целое число.

Забежные ступени

Посредством забежных ступеней компенсируется отсутствие лестничной площадки – чтобы определить их ширину необходимо провести воображаемую линию, которая будет проходить точно посередине марша. Ширина забежных ступеней на середине марша должна соответствовать ширине обычных ступеней.

Итог

Правильно подобранные размеры для лестницы – это гарантия удобной и комфортной эксплуатации. Большая часть технических характеристик лестничного пролета зависит от того, насколько правильно она будет спроектирована. Видео в этой статье содержит наглядные сведения по данной теме.

длина 25 и ширина, фото очень больших и самых длинных в мире, какая высокая на второй этаж

На сегодня к совершенно любым конструкциям, зданиям и даже к лестничным пролетам предъявляются определенные требования, причем независимо, где она установлена, в подъезде в жилом доме или же это длинная рабочая лестница. Стоит заметить, что такие нормы, как СНиП, ГОСТ и СанПиН должны соблюдаться далеко не для удобства, а для безопасности жизни. Есть определенные организации, которые устанавливают стандарты и, при возведении объектов, отслеживают их соблюдение.

Какие материалы используются для лестницы длиной 2,5 м

Какова должна быть длинная и большая лестница, которая лучшим инженерам даже и не снилась.

Например, длина которой варьируется от 1200 – 2700, 2800 мм:

• Красивая.
• Массивная.
• Стильная.

В первую очередь, стоит обращать внимание на прочность конструкции и на материалы, из которой она изготавливается. Идеальные лестницы принято считать это те, в изготовлении которых используются ЖБИ, а также швеллер и профтрубы. Чтобы лестничные сооружения прослужили как можно дольше, материалы должны быть высшего качества и с отличными характеристиками. Если планируется проведение лестницы на второй этаж и с пролетом 4х4 м (444 мм), причем она будет деревянной, то нужно выбирать не просто палки, а она должна быть из цельной древесины, которая обладает высокими техническими эксплуатационными свойствами.

Обустраивать лестницы своими руками крайне нежелательно, так как для этого есть специально обученные люди, способные провести работы не только используя стандартные инструкции, но и руководствуясь нормами ГОСТ.

Высокая лестница – это единое целое с конструкцией помещения, если быть точнее, с его несущими стенами, так как они прочные и имеют жесткую опору. Для того чтобы впоследствии не пришлось перестраивать конструкции, или же вовсе сносить их из-за несоответствия таким данным, как нормы размеров пролета, следует использовать основные стандарты по обустройству лестницы перилами.

Изготовить деревянную лестницу вполне можно своими руками, если грамотно подойти к этому процессу. Поможем вам выбрать материалы и технологию изготовления: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-derevyannoj-lestnitsy.

Какой может быть ширина лестницы

При строительстве лестницы, потребуется обратиться к нормам СанПиНа.

Они помогут ответить на такие вопросы, как:

• Какова ширина лестничного марша;
• Сколько места занимает лестница в высотных зданиях;
• Где может быть расположена минимальная по ширине эвакуационная лестница в здании.

Первоначально стоит обратить внимание на то, что по ширине лестничный марш должен быть уже, чем входные параметры лестничной клетки.

Если быть точнее, то подсчет ширины можно вести по пропускной особенности лестницы, например, по количеству человек, которые умещаются рядом в один ряд на одной ступени. В среднем, ширина лестниц внутри многоквартирных домов составляет до 1 метра, а в домах, которые носят статус повышенной комфортности 1,25-1,5 м. Для садового домика оптимальной шириной можно назвать 0,8 м. Данные примеры приведены исключительно для обычных лестниц, расположенных по стене.

Очень большая лестница и ее особенности

Размеры лестницы имеют очень большое значение, ведь именно от этого зависит то, как именно она будет заложена, а также то, что потребуется для подложки, понтона или трубы для большей жесткости.

Крупногабаритные лестницы, шириной в несколько метров, должны быть обязательно:

• Прочными;
• Устойчивыми;
• Безопасными;
• С металлическим каркасом;
• Износоустойчивыми;
• Оборудованы под условия, в частности, под улицу или расположение внутри здания.

Сделать интерьер роскошным и элегантным можно при помощи красивой лестницы из камня. Предложим два интересных варианта в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-iz-kamnya.

Если лестница, независимо от того, какая у нее глубина, площадь и высота из дерева и установлена внутри сооружения, то она должна быть обработана огнеупорным составом и пропиткой от насекомых. Это предотвратит возгорание, а также гниение и значительно продлит срок эксплуатации, иначе волосы дыбом встанут, прическа испортится так, что никакая стрижка не поможет от проблем.

При обустройстве нужно соблюдать каждый стандарт, иначе невозможно будет сделать лестницу удобной и безопасной, что крайне важно, как в общественном, так и в частном здании.

Размеры лестницы на второй этаж

Какое допустимое количество ширины и высоты лестницы ведущей на второй этаж? Возможен ли выбор индивидуальных размеров, и нужно ли устанавливать дополнительные элементы, чтобы сделать конструкцию более жесткой?

Если требуется установить лестницу на второй этаж, то изначально нужно определиться с:

• Размерами;
• Местом расположения;
• Высотой ступенек;
• Шириной;
• Материалом;
• Типом, например, сделать лестницу глухой с основанием в пол или на металлическом каркасе.

В силу того, что высота ступени должна составлять ¼ от ширины шага (основная формула и правило), то она будет приблизительно 20 см. Меньше делать смысла просто нет, так как вряд ли подобную конструкцию можно будет назвать комфортной. Да и потребует она намного больше работ. Что касается ширины ступени, то нужно учитывать средний размер ступни взрослого человека, даже если лестница обустраивается в школе. Если быть точнее, то ширина в основном составляет 30 см.

Если ширина будет меньше, то вероятность оступиться и получить травму будет очень велика, что сделает лестницу небезопасной и, соответственно, непригодной по требованиям ГОСТ. Глубина и ширина в целом являются одним и тем же значением, соответственно, они не отличаются.

Проводя лестницу на второй этаж, нужно учитывать, есть ли окна на месте ее монтажа, будет ли она выходить на заднюю дверь, и к какой комнате будет направлять, например, спальне, ванне или вовсе целому этажу. От этого зависит тип конструкции и стиль изделия.

Стандартные размеры лестниц

Существуют стандартные размеры лестниц и лестничных проемов, которыми руководствуются при возведении лестничных пролетов в многоквартирных домах, гостиницах, больницах и тому подобных учреждениях. Чтобы новая лестница была удобная, комфортная и могла вызывать только лучшие эмоции и отзывы, нужно посчитать оптимальные размеры.

А именно:

• Подступеньки;
• Ширины проступа;
• Уклона лестничного марша, чтобы при спуске человек не задевал головой за потолки.

Существуют определенные нормативные документы, по которым и стоит ориентироваться, обустраивая лестничный проем.

Например:

• По высоте подъем ступени должен быть 150-180 мм.
• По глубине проступи нужно соблюдать 280-320 мм.
• По углу наклона 30-45ᵒ.

Если у лестницы уклон более 45 градусов, то она крутая и крайне небезопасная.

Элементы деревянной лестницы не только украшают ее, но и несут практическую пользу. Расскажем про пропитку, покраску, разные комплектующие и о многом другом в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/elementy-derevyannoj-lestnitsy.

Допустимая высота лестницы

Лестница может быть, и метровая, как Stabilo, и самая большая по ширине в мире 700 м, но нужно грамотно подобрать угол уклона, чтобы конструкция была пригодной для эксплуатации и соответствовала нормам ГОСТ. Есть ряд показателей, которые категорически запрещается устанавливать самостоятельно, даже, если вы владелец Нивы 4х4, у которой подступенка 3х10, так как каждый критерий зависит от предыдущего и должен быть просчитан максимально тщательно.

Очень важны:

• Длина лестничного марша.
• Габариты лестничного проема.
• Расстояние между уровнем чистого пола первого и второго этажа.
• Количество подъемов.

Стоит заметить, что для того, чтобы определит уклон лестницы для комфортного перемещения, нужно брать за основу длину шага человека по прямой. В среднем, длина шага составляет 63 см.

Так как, при ходьбе верх, шаг укорачивается вполовину, то, соответственно, он будет составлять примерно 31,5 см. Самым удобным углом, а также прописанным в стандарте ГОСТ, считается наклон в 45ᵒ. Превышение нормы считается недопустимо.

Габаритные размеры лестницы

На сегодня правильные лестницы в России встретить можно достаточно часто, так как прежде чем закладывать основу конструкции, требуется получить разрешение.

Оно выдается на основе:

• Технического плана;
• Эскиза строения;
• Проверки сооружения на соответствие стандартам.

Помимо вышеперечисленных стандартов, существует еще ряд критериев, на которые стоит обратить внимание обязательно.

А именно:

• Ширина марша и площадки.
• Высота ограждения.
• Расстояние между потолком нижнего и верхнего этажей.

Если с маршем и высотой проема все уже более понятно, то, что можно сказать об ограждении? Какими перилами стоит оградить лестничную клетку?

Стандартным материалом считается чугун или нержавеющая сталь. Безопасной высотой поручней признана 0,9 метра. Однако, этот уровень предназначается исключительно для жилых многоквартирных домов.

Если лестницы будут устанавливаться в жилом помещении, особенно, в котором есть дети, то перила нужно делать, как минимум 1,20 м, а максимум 1,40 м. К тому же, есть определенные требования относительно просветов между балясинами, которые не должны превышать 0,15 м. Если пространство больше этого расстояния, то для увеличения безопасности, желательно установить дополнительные экраны.

Стандартные размеры лестницы (видео)

Специалисты не рекомендуют самостоятельно браться за обустройство лестницы, так как это может грозить множеством проблем, в частности, не соблюдением всех требований или же отсутствием специальных приспособлений для упрочнения конструкции. Качественная лестница – это безопасная, прочная и долговечная.

Подробно: лестницы размерами (фото примеров)

Размеры лестницы в плане | Все о ремонте и строительстве

Тип лестницы и место ее расположения определяются, исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, принимают во внимание следующие основные условия и требования: какого типа движение должна обеспечивать лестница, будучи при этом безопасной и удобной; какова разность уровней; какого размера и какой формы имеется пространство для размещения лестницы; какая строительная технология применима в данных условиях; где и в какой степени лестничные конструкции могут иметь опоры; должны также учитываться нагрузки, которые будет воспринимать лестница в процессе эксплуатации будут ли по ней только ходить или потребуется заносить мебель; а также то, каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера.

Выбрав тип лестницы, определяют ее параметры, а именно: размеры и форму ступеней, количество маршей, полезную ширину, длину горизонтального заложения каждого марша, количество и длину лестничных площадок.

На рисунке 16 изображены примеры проектирования лестницы с «нормальными» размерами ступеней 150×300 мм, к которым мы привыкли в подъездах наших городских квартир. Высота этажа и толщина перекрытия также приняты по существующим нормам проектирования, что позволяет в ряде случаев «спрятать» две нижние ступени под перекрытием и при этом сохранить расстояние между потолком и ступенями не менее 1,95 м. Рисунки показывают последовательное изменение формы лестницы и изменение размеров проема в перекрытии. Когда ширина прямоугольного проема достигает размера двух лестничных маршей, лестница проектируется двухмаршевой с одно- или двухуровневой междуэтажной площадкой. Дальнейшее уменьшение проема в перекрытии означает отказ от междуэтажной площадки и замену ее забежными ступенями, что делает лестницу менее комфортной, но более компактной. В зависимости от формы лестницы верхний уровень (на рис. номер уровня 18) выполняется либо в виде ступеньки, либо в виде верхней этажной площадки. При изменении высоты этажа в большую сторону, под перекрытие могут «уйти» уже не две, а три и более ступеней, следовательно, проем в перекрытии уменьшается. И наоборот, для той же лестницы при уменьшении высоты этажа — проем в перекрытии должен быть увеличен, вплоть до полного повторения горизонтальной проекции лестницы.

рис. 16.1. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (прямоугольный лестничный проем)

Если лестничный проем выполняется не прямоугольным, а виде буквы Г, то под выступающую консоль перекрытия устанавливают стойку, на которую опирают висящий угол перекрытия. Эта же стойка может служить опорой для ступеней лестничного марша. Для различных вариантов компоновки лестницы пример зависимости изменения размеров и формы лестницы, а также размеров лестничного проема изображены на рис. 16.

рис. 16.2. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем)рис. 16.3. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем, марш с эабежными ступенями)



Параметры лестницы

При проектировании и строительстве лестницы важно добиться обеспечения безопасного передвижения заданной интенсивности и максимального удобства для человека. Помимо этого, стоит стремиться к минимизации пространства, занимаемого лестницей, путем выбора оптимального типа конструкции.

В процессе проектирования параметры лестницы должны вычисляться в зависимости от рассмотренных выше критериев и соответствовать нормативам. Допускается незначительная корректировка параметров, при условии сохранения безопасных и комфортных условий эксплуатации.

Параметры ступеней лестницы

Для определения параметров ступеней используется среднее значение человеческого шага при передвижении по горизонтальной поверхности. Данное значение варьирует в пределе от 60 до 64 см (среднее значение 62 см).

При расчетах значение шага по горизонтальной поверхности переноситься на шаг по лестнице. Исходя из этого, выделяют зависимость:

2m + sz = 62 (см), где m — высота ступени (подступенок) в см, sz — ширина ступени (проступь) в см.

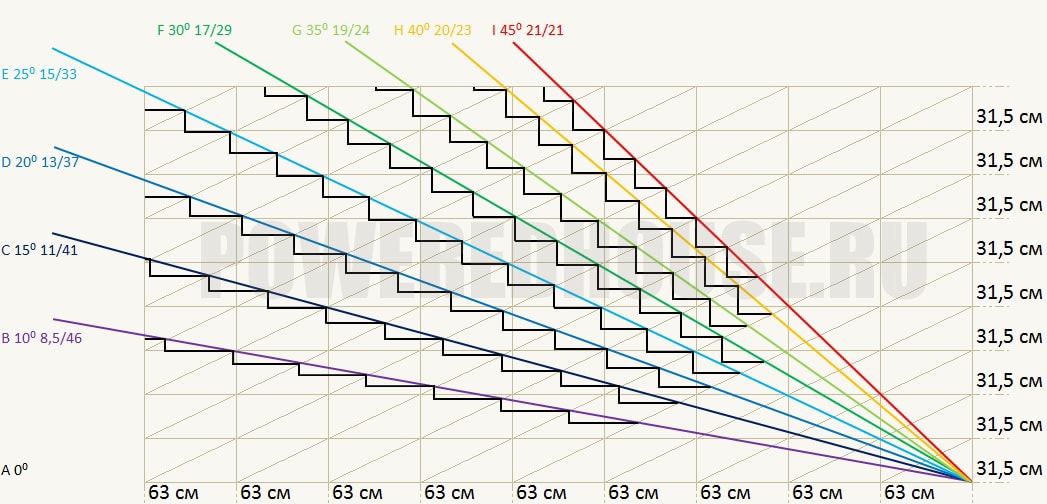

Таблица. Зависимость параметров лестницы от ее расположения.

A — горизонтальная плоскость
B — садовая лестница	угол наклона 10°, высота ступени 8,5 см, ширина ступени 46 см
C — террасная лестница	угол наклона 15°, высота ступени 11 см, ширина ступени 41 см
D — наружная крылечная лестница	угол наклона 20°, высота ступени 13 см, ширина ступени 37 см
E — лестница внутри общественного здания	угол наклона 25°, высота ступени 15 см, ширина ступени 33 см
F — лестница внутри жилого здания	угол наклона 30°, высота ступени 17 см, ширина ступени 29 см
G — лестница внутри квартиры	угол наклона 35°, высота ступени 19 см, ширина ступени 24 см
H — галерейная лестница	угол наклона 40°, высота ступени 20 см, ширина ступени 23 см
I — лестница в подсобное помещение	угол наклона 45°, высота ступени 21 см, ширина ступени 21 см

При проектировании параметры лестницы указываются в виде дроби или умножения (15 / 33 или 15 × 33). В данных обозначениях 15 (см) — высота ступени (подступенка), 33 — ширина ступени (проступь).

Исходя из вышеописанной формулы, таблицы зависимости и зная одну из величин, можно с легкостью вычислить неизвестную величину.

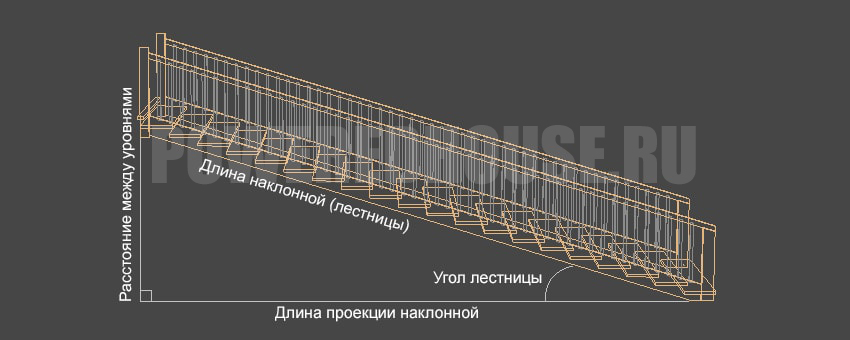

Рассмотрим пример:

1. Известно, что расстояние между уровнями лестницы (h) равно 2,5 метра.
2. Следующие параметры, которые можно знать — угол наклона лестницы или длина проекции наклонной.

Необходимо определить параметры ступеней лестницы.

Решение:

Допустим, известна длина проекции наклонной (l) — 4 метра. В первую очередь, нужно узнать длину наклонной (b) и угол наклона (α).

b — не что иное, как гипотенуза в треугольнике с катетами 2,5 и 4. Соответственно b = √(2,5² + 4²) = 4,72.

При известных сторонах треугольника углы проще всего определить, пользуясь теоремой косинусов. Соответственно, h² = l² + b² — 2 × l × b × cosα, откуда α = arccos((l² + b² — h²) /  (2 × l × b)) × 180 / π. α ≈ 32°.

Теперь, исходя из таблицы зависимости параметров лестницы (изменения в соотношении размеров ступени в зависимости от угла подъема) и зная угол наклона, можно определить оптимальную высоту и ширину ступеней. Для наглядности рассмотрим увеличенный фрагмент зависимости:

В прямоугольном треугольнике с катетами 63 и 31,5 определим неизвестную гипотенузу и угол противолежащий катету со значением 31,5. Гипотенуза равна корню из суммы квадратов катетов. Рассчитав, получается значение 70,44. Теперь, зная три стороны треугольника, можно найти неизвестный угол по рассмотренной выше формуле. Получаем, угол = arccos((63² + 70,44² — 31,5²) /  (2 × 63 × 70,44)) × 180 / π. Угол ≈ 26,56°.

Далее рассмотрим треугольник с углами 26,56°; 32°; 121,44° (180 — 32 — 26,56) и одной известной стороной, равной 63. Необходимо определить сторону, противолежащую углу 26,56°. Используем формулу для определения неизвестной стороны треугольника через известную сторону и два угла (написать формулу). Получаем, неизвестная сторона = (63 × sin(26,56 × (π / 180))) / sin(121,44 × (π / 180)) ≈ 33.

Рассчитанная сторона с размером 33 также является гипотенузой в треугольнике с катетами m и sz. По аналогии с предыдущим расчетом определим значение катета m (высота ступени). m =  (33 × sin(32 × (π / 180))) / sin(90 × (π / 180)) ≈ 17,5. По теореме Пифагора sz (ширина ступени) = √(33² — 17,5²) ≈ 28.

Ответ: параметры (высота/ширина) ступеней лестницы с уклоном 32° — 17,5/28. Для сравнения, параметры лестницы с уклоном в 30° из таблицы зависимостей — 17/29.

Высоту и ширину ступеней нужно рассчитывать с точностью до миллиметра. Незначительное расхождение в размерах может дать недопустимое отклонение всей конструкции.

Параметры лестничных пролетов

Лестничные пролеты состоят из ступеней. Длина пролета зависит от количества ступеней, а ширина — от длины ступеней.

Лестничный марш включает в себя:

	Верхняя фризовая ступень. Ее поверхность находится на одном уровне с уровнем верхнего перекрытия или площадки.
	Основные ступени.
	Нижняя фризовая ступень. Ее поверхность находиться на один подступенок выше нижнего перекрытия или основания.

Минимально допустимое количество ступеней в одном марше – 3. Одна нижняя фризовая ступень, одна основная и одна верхняя фризовая ступень. Меньшее количество допустимо лишь в собственной квартире.

Длина лестничного пролета — это расстояние между крайними точками выступов нижней и верхней фризовой ступени. Для дугообразных или криволинейных лестниц данный параметр определяется по средней линии ходовой полосы.

Ширина лестничных маршей – это полезная длина ступеней без учета ограждений, вмонтированных осветительных приборов и иных конструктивных решений. Выделяют следующие рекомендуемые параметры полезной ширины пролетов:

• В жилом многоквартирном (более 10) доме: без лифта – 1,4 м; с лифтом – 1,2 м; эвакуационная лестница – 0,9 м.
• В жилом доме: до 10-ти квартир – 1,2 м; до 6-ти квартир – 1,1 м; до 2-х квартир – 1,0 м; с 1 квартирой – 0,9 м.
• Внутриквартирная лестница: прямая – 0,8 м; винтовая – 0,8 – 1,0 м.
• Внутриквартирная лестница, ведущая в нежилое помещение – 0,7 м.
• Подвальная лестница: в многоквартирном доме – 1,0 м; в одноквартирном доме – 0,8 м.
• Чердачная лестница – 0,7 м.
• Лестница дачного дома: наружная – 0,8 м; внутренняя – 0,8 м; чердачная – 0,6 м.
• Эвакуационная лестница – не менее 0,8 м.

При проектировании лестничных маршей нужно придерживаться следующих ограничений:

• Недопустимо наличие дверей на лестничных маршах.
• В габариты маршей не должны внедряться различные технические средства (счетчики газа или света).
• Для эвакуации в чрезвычайных случаях необходимо использовать только прямолинейные лестничные марши.

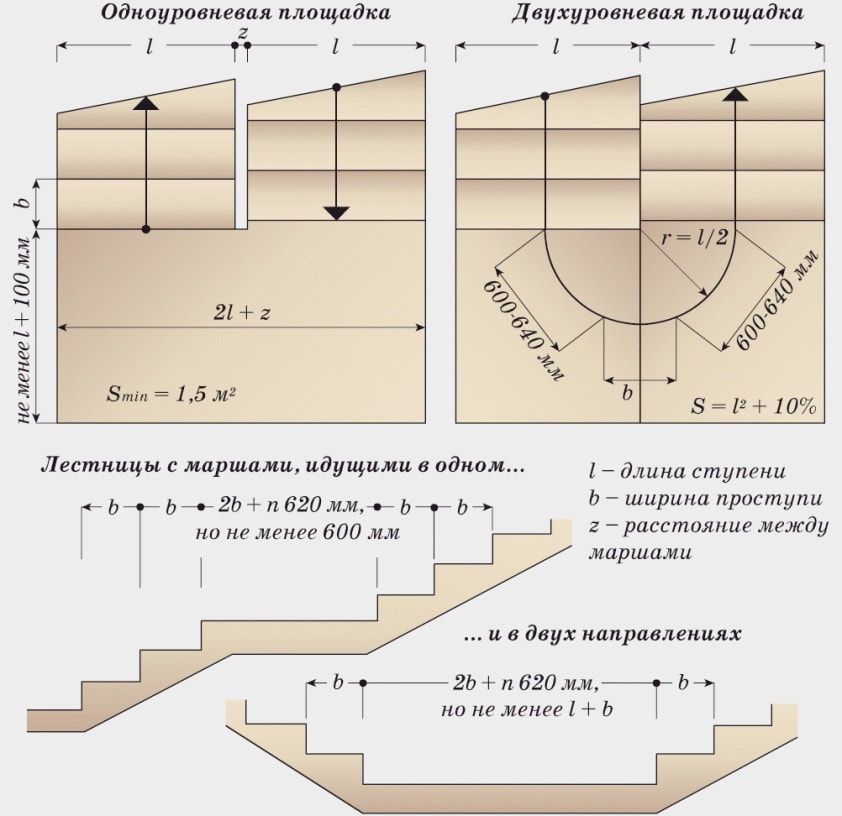

Параметры лестничных площадок

Лестничная площадка служит связующим звеном между маршами и обычно имеет прямоугольную форму. Конструкция лестницы в зависимости от конкретного проекта может иметь от одной до нескольких промежуточных площадок. Возможно и полное отсутствие площадок.

Длина лестничной площадки при расположении между двумя последовательными маршами должна составлять не менее 62 — 64 см (длина шага). Если лестничные марши расположены друг к другу под углом 135 — 180°, размер промежуточной лестничной площадки может и не равняться 64 сантиметрам. Соблюдать размер, равный длине шага, необходимо только в тех случаях, когда площадка лучеобразно делиться на две части или на две части параллельно движению марша и состоит из двух уровней.

Промежуточные лестничные площадки в жилых домах делаются обычно через каждые 10 — 14 ступеней, а в жилых помещениях — через 15 — 20 ступеней.

Согласно нормам, ширина лестничной площадки не должна быть меньше ширины марша.

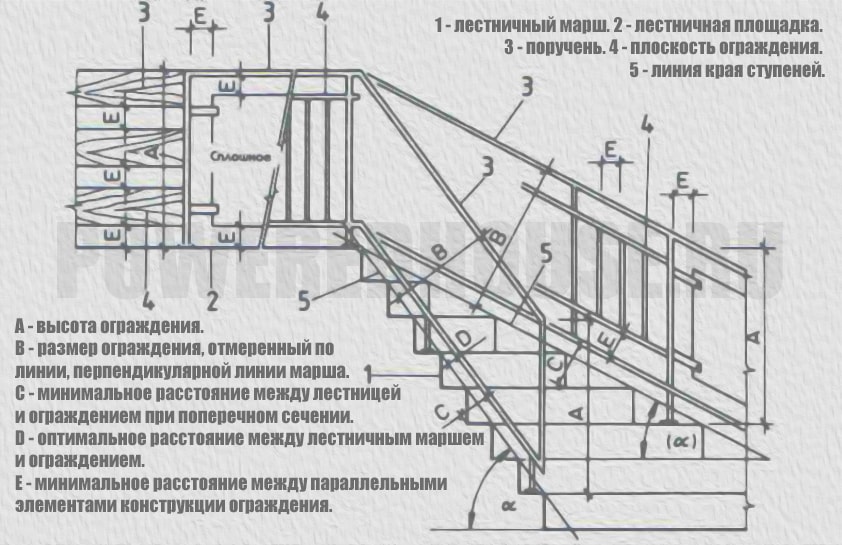

Параметры ограждений, барьеров и поручней лестницы

Ограждение лестницы – защитная конструкция высотой не менее 1 метра с отверстиями, ширина которых не превышает 12 сантиметров. Ограждения (барьеры, решетки) обязательны для:

• Пандусов длиной более одного метра.
• Лестниц длиной более трех ступеней.
• Лестничных площадок (и иных конструкций, граничащих с открытым пространством) глубиной более 0,8 метров.

В случаях, когда ширина лестничного пролета превышает 3 метра, ограждения устанавливаются на обеих сторонах марша.

При анализе конструкций барьеров и ограждений используется параметр высоты пикирования, который определяется как разностью по высоте между высшей точкой ограждения и низшей точкой предыдущего, находящегося под ним уровня.

Таблица. Высота ограждений и барьеров в зависимости от угла подъема (спуска) лестницы и от высоты пикирования.

Высота пикирования, м	Угол наклона уровней и маршей	А	В	С	D	Е
		Минимальный размер, см		Максимальный размер, см
1	0 — 24	85	85	Количество элементов
	24 — 60		42 — 85
1 — 3	0	90	90			15
	0 — 30		78	20	6
	30 — 45		64	20	8
	45 — 60		45	20	10
3 — 6	0	100	100			12
	0 — 24		90	18	5
	24 — 30		87	18	4
	30 — 37,5		79	18	3
	37,5 — 45		71	18	4
	45 — 60		50 (60)	18	8
6 — 12	0	110	110
	0 — 24		100	18	5
	24 — 30		96	18	4
	30 — 37,5		87	18	3
	37,5 — 45		78 (80)	18	4
12 и выше	0	120	120
	0 — 24		110	18	5
	24 — 30		105	18	4
	30 — 37,5		95	18	3

Параметры свободного пространства между этажами (габарит)

Габарит лестницы — это свободное пространство, расположенное вверх по вертикали от воображаемой линии, соединяющей выступающие края ступеней.

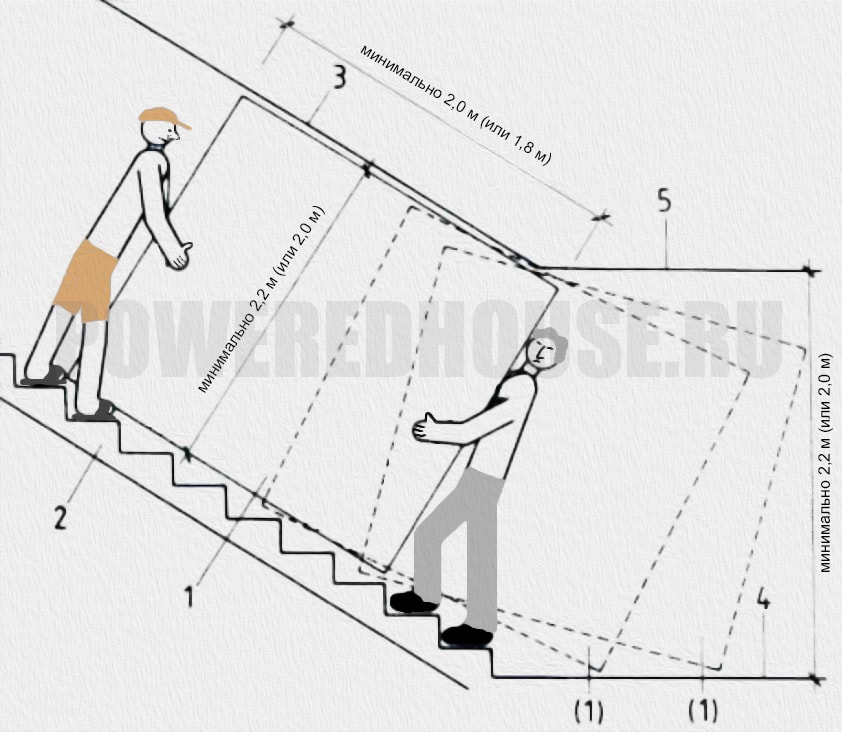

Схема. Минимальный габарит при соединении лестничного марша с лестничной площадкой.

1 — передвигаемый предмет (груз) размером 200×180×60 см.

2 — лестничный марш.

3 — наклонное перекрытие следующего лестничного марша.

4 — лестничная площадка.

5 — верхнее перекрытие.

Высота габарита должна позволять свободно перемещать по лестнице предметов длиной 2 метра и высотой 1,8 метра.

Для соблюдения требования по габариту высота над маршем и лестничной площадкой должна быть не менее 2,2 метра. Внутри квартиры, частного дома, а также применительно к лестницам, ведущим в подсобные помещения, высота над маршем может равняться 2,0 метрам.

Рассмотрев все необходимые параметры лестницы, в заключение можно выделить, что для получения удобной конструкции необходимо правильно подобрать угол спуска (подъема), оптимальную ширину марша, удобное ограждение и соответствующий нормам габарит.

Размеры ступеней лестницы в частном доме: простейший расчет

Правильный расчет ступеней позволит создать по настоящему удобную лестинцу



Лестница – это конструкция, связывающая между собой два этажа. В том или ином виде, она присутствует в плане каждого частного дома. Различаются по видам: межэтажные, подвальные и чердачные. Даже в одноэтажном частном доме присутствует какой-то из этих вариантов. Размеры ступеней, а также общие характеристики лестницы в целом, рассчитываются заранее, по специальным формулам, в основу которых легли рекомендации по эксплуатации и требования безопасности.

Любая лестница предназначена для выполнения определенных функций и должна соответствовать целому комплексу требований. В связи с этим появляется потребность в вычислении нескольких базовых параметров. Один из которых – количество ступеней.

Число ступеней

Это количество определяется в одно математическое действие: высота этажа/высота ступени (h/a). Именно тут кроется один нюанс, который вызывает определенные трудности. Дело в том, что у вас может выйти не целое значение. С ГОСТированной, кратной трем высотой этажа, все нормально. Однако в других случаях – большая проблема. К примеру: высота этажа (h) = 2600 см, в то время как высота ступеней (а) = 15 см, произведя нехитрые вычисления, получаем количество ступеней равное 17,33. Имеется три способа решения этой задачи:

• Фризовая нижняя ступенька делается меньше, чем все остальные.

  Размер нижней ступени будет составлять как раз ту разницу, из-за которой у вас не получается целое число ступеней



• Подиум (площадка) толщиной 0,33 см для подгона лестничного марша под кратное число ступеней.

  Подиум может быть выполнен в виде длинной площадки и является шикарным дополнением интерьера



Если место позволяет, можно возвести и более серьезный подиум, так что разница в размере ступеней будет совершенно не заметна



• Увеличить высоту всех ступеней.

  Распределение «лишней» высоты в равной мере по всем ступеням требует от вас точных расчетов и аккуратной работы в дальнейшем.



Подсчет числа ступеней лестницы, монтируемой в частном доме — процесс совсем несложный и его можно выполнить без чьей-либо помощи, обладая минимальными познаниями в строительстве.

Определение основных характеристик будущей лестницы

Для того чтобы произвести требуемые расчеты, необходимо еще на стадии планирования дома определиться с высотой потолка, то есть от места, где будет начало деревянной (или выполненной из иного материала) лестницы, и до межэтажного проема, не забыв про толщину пола верхнего этажа.

Чертеж с расчетом высоты лестницы



Общепринятыми нормативами считаются следующие показатели базовых значений:

• максимально допустимый угол наклона лестничного марша должен составлять не более 45 градусов. Увеличение угла нарушает правила безопасности и характерен для приставной деревянной лестницы;
• рекомендованный комфортный угол наклона равен 27 градусам;

График удобства наклонов лестниц



• глубина ступени, в первую очередь, должна обеспечивать безопасность передвижения по лестнице и соответствовать, примерно сорок пятому размеру обуви, таким образом быть — минимум 28-30 см;

  Размеры удобных ступеней



• забежные ступени, а именно, их более узкий край, должны иметь глубину более 10 см;
• балясины перил устанавливаются на расстоянии между соседними элементами не более 15 см;
• высота ограждения лестницы – характеристика индивидуальная. Рассчитывается исходя из физиологических особенностей людей, которые будут проживать в доме. Естественно, в большей степени, это касается детей, поэтому перила нужно устанавливать высотой более метра. В том случае, если лестничный марш проходит мимо оконного проема – окно должно быть огорожено. Минимальная рекомендованная высота перил — 90 см;

  Чертеж лестницы согласно рекомендуемых требований



• число ступеней в лестничном марше должно попасть в нормативный интервал между 3 и 18, но таких значений не всегда удается добиться. Решающим фактором в данном вопросе выступают габариты частного дома, поэтому при его проектировании постарайтесь учесть этот момент.

  Если межэтажное расстояние существенное, рекомендуется устанавливать площадку между маршами, чтобы придерживаться оптимального числа ступеней в одном марше



• стремитесь к тому, чтобы высота у каждой ступени была одинаковой на протяжении всего лестничного марша;
• минимальная нагрузка, которую должна выдерживать обычная деревянная лестница, находится в интервале между 180 и 220 кг. Тогда как перила лестничного марша – 100 кг;
• освещенность лестничного марша – важный пункт требований безопасности. В частном доме, как и в любом другом — вся протяженность лестницы должна хорошо освещаться. Особенно это касается начальных и нижних ступеней лестничного марша.

  В наши дни существует масса способов оригинального освещения лестницы



Параметры, имеющие значение

Не секрет, что для перемещения по лестнице вверх, нами затрачивается в полтора раза больше энергии, чем для движения по горизонтальной поверхности. Изменение нагрузки и угла подъема влияет на опорно-двигательную систему. Ступеньки, при помощи которых удобно совершать подъем по лестничному маршу, должны соответствовать таким требованиям, как:

• рекомендуемый угол наклона равен 45 градусам. Увеличение угла ведет к увеличению испытываемой при подъеме нагрузке;
• средний шаг человека при движении вверх по лестничному маршу составляет около 60-64 см. Именно исходя из этих показателей, вычисляют основные параметры ступеней лестничного марша.

  Средний шаг человека и средние размеры ступеней



Нужно понимать следующее — высказывание «нормальная высота и ширина ступени» — понятие весьма условное. В связи с этим, во время проектирования лестницы в доме учтите некоторые моменты: вид лестницы, габариты помещения и физиологические особенности жильцов.

Важно!

Если в доме проживают пожилие люди, маленькие дети или люди с ограниченными возможностями передвижения, лестницы необходимо сделать максимально удобными и оборудовать дополнительными средствами безопасности.

Расчёт базовых показателей ступеней маршевой лестницы

Произвести все необходимые расчеты можно при помощи простого строительного карандаша, листа чертежной бумаги и измерительной рулетки. Узнать подходящую высоту и ширину ступеней вашего проекта возможно математически, при помощи специальной формулы.

Учтите, что формат ступеней может быть несколько разным



В соответствии с требованиями безопасности имеется специальная формула расчета параметров ступени: 2а+б = 600 мм…640 мм, где: а – высота, б – глубина, 600 и 640 мм – длина среднестатистического шага. Это значит, что совокупность удвоенной высоты ступени и ее глубины, должна составить не больше 640 мм и не меньше 600 мм. Такой лестничный марш можно назвать неопасным и удобным для подъема.

Пример подсчета:

оптимальное значение «а» — 15 см,

значение «б» — 30 см.

Отсюда следует: 600 – (150*2) и 640 – (150*2), то есть б = от 300 до 340 мм.

Наряду с первой формулой имеется вторая – более легкая. Выглядит она следующим образом: а+б = 450±20 мм. Таким образом, совокупность указанных значений не должна превысить 470 мм.

Стоит отметить, что данные формулы нельзя воспринимать, как истину в последней инстанции. И вот лучшее тому доказательство:

Расчет размера ступеней, подступенка и других элементов лестницы 1 часть



Расчет размера ступеней, подступенка и других элементов лестницы 2 часть



Полученные результаты справедливы для лиц со средними показателями роста и массы тела. Следовательно, производя расчеты указанных выше показателей, необходимо помнить о габаритах людей, проживающих в доме.

Расчёт базовых параметров ступеней винтовой лестницы

Конструктивной чертой указанной лестницы является наличие особого элемента – столба-опоры. Важно помнить, что у такой конструкции глубина ступеней будет разной за счет того, что проступи сужаются у опорного столба.

Ступени винтовой лестницы: вид сверху



Следовательно, эта конструкция обладает своими нормативами:

• порядка 30% площади каждой ступени скрывает верхняя ступень, делая данную поверхность непригодной для ходьбы;
• рекомендованная высота каждой ступени колеблется в интервале между 17 и 20 см;
• при движении по винтовой лестнице нога ставится в средней области проступи, поэтому глубина ступени в этой части должна составлять, минимум — 200 мм. Самое большое допустимое значение широкого (дальнего от столба-опоры) края проступи – 420 мм;



Размер ступеней винтовой лестницы



• меньшая глубина срединной части проступи грозит увеличением показателя травмоопасности лестницы – при такой малой площади стопа может в любую секунду соскочить.
• у ступеней подобной лестницы нельзя допускать показатель глубины менее 12-15 см. Связано это с надежностью крепления конструктивного элемента к столбу-опоре.

Важно!

Отсутвие подступенков является обязательным условием.

В том случае, если все описанные выше правила и рекомендации выполнены — получится надежная, удовлетворяющая требованиям безопасности лестница, которая будет исправно служить вашему частному дому долгие годы.
