Биты
Сменная оснастка для шуруповёртов, гайковёртов и отвёрток позволяющая осуществить быстрый переход на наконечник инструмента необходимой формы.
Виды крепления
Форма хвостовика бит может отличаться, но в любом случае она будет соответствовать стандарту DIN 3126. Самый распространённый вариант – шестигранник 1/4″ (6.3 мм). Реже встречается размер шестигранника 5/16″ (8 мм) и 5.5мм. Компании AEG, Hilti, Bosh выпускают биты с хвостовиками SDS plus. Редкий, но существующий тип крепления биты – фиксация на метрическую резьбу М4, М5, М6 или дюймовую 10/32″.

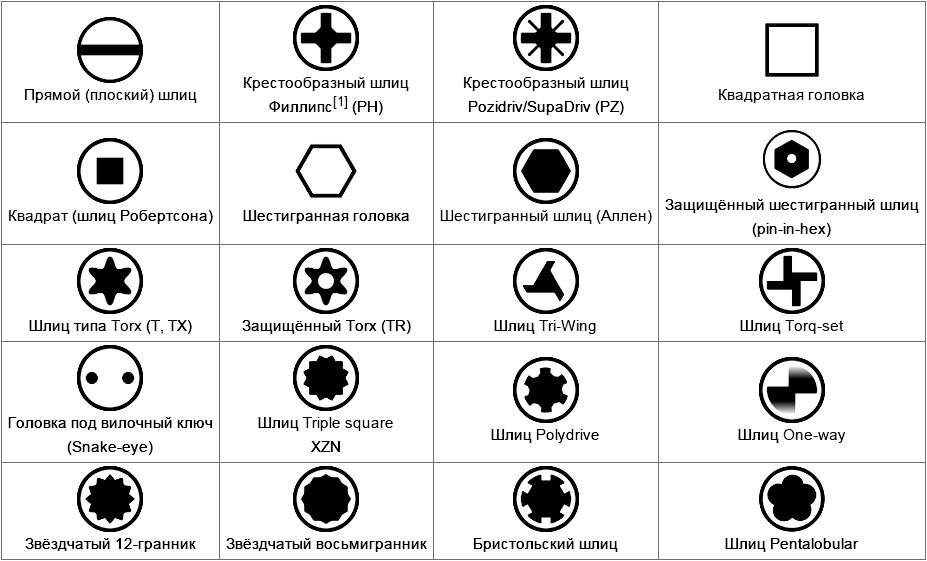

Маркировка
- PH – крестообразный шлиц по стандарту разработанному компанией Philips. Производится 6 типоразмеров. От 0 до 5. Чем больше цифра, тем мощнее бита. При работе с винтами размер крепежа может колебаться от 1.6мм до М12. ACR2 – маркировка Philips бит PH обозначающая технологию уменьшения выталкивания бит.
- PZ (Pozidriv) — усовершенствованная технология PH. Типоразмеры такие же. Отличается от PH наличием на шлице еще одной крестообразной насечки.
- SL — биты для плоского шлица. Цифры на маркировке указывают ширину «жала». Иногда далее указывается и его толщина.
- T, TX – Torx-биты для шлицов в форме шестиконечной звезды. TR – антивандальный, более защищенный вариант. В центре углубления такого шлица находится штырёк. Соответственно в бите по центру есть выемка. Более редкий вариант – биты для шлицов в форме пятилучевой звезды.
- SW — маркировка для бит используемых при работе со шлицами в форме шестигранника. Также маркируются и головки (фактически это торцевые кличи для обычных шестигранных гаек и болтов). Основная характеристика таких бит – расстояние между противоположными сторонами шестигранника. В профессиональные наборы иногда входят два комплекта: и в метрической, и в дюймовой системе измерений. По аналогии с Torx есть более защищенный вариант шлица с центральным штырём.
Компании Phillips Screw принадлежат патенты и на шлицы Tri-Wing и Torq-set. Найти такие биты можно только в узкоспециализированных магазинах.
В настоящее время значительно расширилось семейство «звёздочек». Есть восьми и двенадцатигранники.
Существует ещё минимум 10 видов шлицов, а значит и бит для них, но встречается такой крепёж редко. Основное его назначение — максимально сократить круг лиц имеющих доступ к определённым узлам или оборудованию.
Материал
Для изготовления бит используются инструментальные стали легированные добавками хрома, ванадия, вольфрама и молибдена. Часто на инструментальных сайтах упоминается о сталях S2, 45Х, R7 и R12. Не упоминается, о стандартах какой страны идет речь.
Есть способ увеличивающий срок службы инструмента – покрытие нитридом титана. Такие биты имеют характерный золотой цвет. Второй способ улучшения конструкции – алмазное напыление (значительно увеличивает сцепление биты с метизом).
Приспособления
Обычная длина большинства бит — 25 мм. Выпускаются другие размеры (до 150 мм), но удобнее и дешевле воспользоваться магнитным и механическим держателем для бит. У каждого из них есть свои плюсы и минусы. У магнитного очень простая замена биты, но он собирает металлическую пыль и стружку. Механический несколько громоздок. Есть комбинированные держатели, сочетающие в себе и механику, и магнит.
Для работы в труднодоступных местах удобны гибкие держатели. Эту же функцию выполняют угловые и шарнирные адаптеры. Для работы с мягкими материалами (гипсокартон, пластик) есть ограничители глубины ввинчивания саморезов.
Переходник с SDS plus на внутренний шестигранник позволяет использовать в качестве привода перфоратор.
Оптимальный вариант
При узкоспециализированной работе (монтаж гипсокартона, сайдинга, пластиковых панелей) часто хватает несколько разновидностей бит.
Их постоянное использование предъявляет серьёзные требования к качеству.
Противоположная ситуация – ремонт бытовой техники и автомобилей. В данном случае требуется иметь под рукой все разновидности бит. Лучшее решение – приобрести набор. В некоторых комплектах число сменных насадок превышает сотню. Гнаться за уникальным качеством не стоит. Многие биты могут оказаться востребованными всего несколько раз.
размеры, материал, рейтинг и советы по выбору
Каждый, кто приходит в бейсбол, рано или поздно задумывается, какая бита подходит больше для игры. Ведь она считается основным аксессуаром и спортивным снарядом, который используют игроки, чтобы отбить подачу соперника. Ее выпускают в нескольких модификациях, но только некоторые разрешены в профессиональном спорте. Главным критерием биты для бейсбола, служит как ее размер, так и удобное расположение в руке. Например, бейсболисту с сильным ударом подойдет длинный снаряд, у которого тонкое основание.
Немалая роль отводится и росту, весу спортсмена, а также другим его физическим показателям.
Так как широкие биты считаются более сбалансированными, многие игроки отдают предпочтение именно им. Не лишним будет, если она подойдет под твой стиль игры. В целом, в выборе большую роль играет человеческий фактор – лучше, если у игрока будет возможность взять биту в руку и определиться, подходит она по своим показателям или нет.
Историческая справка
Местом, где впервые появился такой спортивный снаряд, принято считать Русь. Тогда люди использовали его для игры в лапту. По внешним признакам, аксессуар был намного шире, чем современный аналог. Спустя время, в Германии стали играть в Schlag Ball, где для отбивания мяча нужно было использовать идентичный инвентарь.
Далее лапту привезли в Англию, где островитяне принялись изменять правила и форму будущей биты. Именно тогда можно было заметить, как внешне она становится похожей на ту, которой играют в бейсбол сегодня. В Америке игра со всем инвентарем появилась в девятнадцатом веке, где снова произошли изменения.
По итогу бейсбол стал любовью миллионов американцем.
Рекомендуем также ознакомиться: «Как правильно играть в бейсбол?».
Не каждый знает, что современная бита, перед попаданием в руки бейсболиста, проходит строгую проверку. Речь идет о соответствии эталонам, регламентирующим ее экстерьер, а также производственный материал и вес.
Стандартные размеры
Каждый производитель изготавливает различные модели, чтобы учесть индивидуальные физические параметры спортсменов. Но существуют общие показатели, которых следует придерживаться:
- Толщина должна быть не более 7 сантиметров, а длина – 1068 миллиметров, при весе 1 кг.
- Новичку подойдет снаряд длиной от 74 до 84 см, и весом до 0,8 килограмм.
- Для спортсменов-любителей лучшим вариантом будет килограммовый аксессуар от 80 до 90 сантиметров в длину.
Материал изготовления
Хорошо ускорить удар можно с помощью длинных узких бит. Но размер, как видишь, не является единственным главным параметром.
Существенную роль играет материал, который использовался для ее изготовления. Есть несколько типов спортивного снаряда.
Дерево
Классический вариант бейсбольной биты. Последняя может отличаться по форме и размерам. Производители используют различные приемы, чтобы достигнуть хорошего размаха и удара.
Но стоит сказать и о минусах деревянных бит:
- могут разламываться и покрываться трещинами;
- имеют небольшую ударную часть;
- по ударной силе уступают металлическим моделям.
Алюминий
Бита из такого материала легче по весу, а значит, отличается высокой скоростью размаха. Ее проще контролировать по время игры. Модель позволяет пробивать мяч дольше обычного, чего не скажешь о других ее видах. Несмотря на то, что у такого варианта ценник выше остальных, это окупается долгим эксплуатационным сроком. Вряд ли у тебя получится с первого раза сломать или расколоть такую биту. В состав последней входят различных сплавы.
Наиболее легкие модели отличаются большей прочностью и считаются самыми тонкими. В состав сплавов такого инвентаря входят магний, алюминий, медь и цинк.
Титан
Благодаря развитию современных технологий и появлению новых материалов, производителям удалось создать биты с большой прочностью и малым весом. Речь идет о моделях, в которых основные компоненты представлены в виде титана и графита. Стенки этого снаряда в разы тоньше модели из алюминия, что делает ее гораздо легче и увеличивает скорость размаха.
Бывают случаи, когда бейсболист ударяет по мячу не рабочей частью снаряда. От этого в руках чувствует не очень приятное ощущение, напоминающее покалывание. Если будешь пользоваться титановой битой, то такая вибрация будет не так явно ощутима.
О том, какие позиции игроков существуют в бейсболе, можно прочитать здесь.
Рейтинг бейсбольных бит
Наверняка ты обращался к отзывам перед покупкой спортивного снаряда. Обрати внимание на следующие популярные модели, которые выбирает большинство пользователей.
Start UP «R Bull»
Отличается стильным черным цветом и наличием ярких наклеек. Ее цена – $8.
The Legioners Smithys Good Night
Вариант для детей, который также идеально подойдет для тренировок представительниц прекрасного пола. Имеет диаметр семь сантиметров при длине – 50 см. Приобрести можно за четырнадцать долларов.
Easton YBB19OM11
Бита из алюминия имеет стильный желто-черный корпус. Вариант не из дешевых – $115.
V76 Concept-21
Модель выполнена из дерева. Имеет длину 53 сантиметра. Стоит около четырех долларов и подходит для новичков.
Eagle Magnum C243-34
Бита для профессиональных игроков. Для ее изготовления были использованы композитные породы дерева. Цена – $135.
Как выбрать бейсбольную биту?
Несмотря на все преимущества, которые предлагают производители, очень важно уделять внимание своим сильным сторонам в игре. Огромную роль играет конфигурация твоего тела, уровень квалификации, показатели роста и веса, а также сила удара.
При выборе всегда обращай внимание на:
- Материал, который использовался для изделия.
- Размеры биты для бейсбола. Если твой рост ниже среднего, значит, и габариты изделия подбирай меньше.
- Производителя и стоимость. Чем популярнее бренд, тем выше цена и качество биты.
- Удобство. Тебе должно быть комфортно ее держать.
| Таблица размеров сверл в дробных дюймах, метрических единицах
Электроинструменты помогут вам резать, делать отверстия, молотить и выполнять многие другие операции с минимальными усилиями и получать довольно точные и точные результаты. Из всех электроинструментов дрель, пожалуй, наиболее часто используется бытовыми пользователями, домашними мастерами, деревообрабатывающими, автомобильными, строительными и электрическими мастерскими. В зависимости от типа материалов, с которыми вы работаете, вам понадобятся различные сверла для работы. Помимо правильного типа сверла, вам также нужен правильный размер сверла.
Зная размеры сверл, вы можете выбрать правильное сверло или выбрать близкую альтернативу. Итак, в этом руководстве мы познакомимся с различными размерами сверл с помощью таблицы размеров сверл или таблицы размеров сверл.
Outline
Краткая информация о дрелях и сверлах
Электрическая дрель, пожалуй, самый распространенный и часто используемый электроинструмент. Основная задача дрели – делать отверстия в древесине, металле, кирпичной кладке и других материалах. Аккумуляторные электрические дрели становятся чрезвычайно популярными как в сообществе DIY, так и среди профессионалов.
На следующем изображении показана типичная аккумуляторная электродрель вместе со всеми ее важными частями. Дрель обычно имеет ручку с хорошим захватом для удержания дрели, перезаряжаемую и съемную батарею, пусковой переключатель и патрон. Говоря о патроне, он состоит из двух частей: металлических кулачков, удерживающих хвостовик сверла, и пластиковой части, которая вращается, затягивая или ослабляя кулачки.
Помимо этого, дрель также имеет переключатель прямого/обратного хода, динамометрическую муфту для ручной регулировки крутящего момента.
Что касается сверл, то они являются основными вращающимися частями, которые делают отверстия в древесине (или других материалах). В зависимости от типа материала, с которым мы работаем, т. е. дерева, металла, кирпичной кладки и т. д., существуют разные типы сверл.
Типы сверл
Прежде чем погрузиться в таблицу размеров сверл и размеров сверл, давайте кратко рассмотрим некоторые популярные типы сверл.
- Спиральное сверло: Это, пожалуй, самое крупное сверло, производимое на сегодняшний день. Эти сверла входят почти во все наборы сверл, и вы можете использовать их для проделывания отверстий в дереве, металле, пластике и т. д. В зависимости от размера спиральные сверла доступны от 1/16 дюйма до 1/2 дюйма.
- Лопаточное сверло: Это сверло имеет плоскую квадратную форму с заострением на конце для проделывания более широких отверстий, особенно в древесине. Конец острия центрирует сверло для отверстия, а часть в форме лопасти будет следовать, чтобы увеличить диаметр.
- Насадка по дереву: Также известная как насадка Brad Point, представляет собой спиральную насадку, которая в основном используется для работы с древесиной. В отличие от обычных спиральных насадок с плоским концом, насадка Wood-Spur имеет заостренный конец, как и насадка-лопата. Следовательно, мы можем рассматривать насадку с шпорой по дереву как нечто среднее между спиральной и лопаточной насадкой.
- Бит для каменной кладки: Как следует из названия, мы используем биты для кладки, чтобы делать отверстия в бетоне, кирпиче, цементе и камне. Наконечник этих бит широкий и обычно состоит из карбида вольфрама, который известен своей прочностью.
- Бит Форстнера: Мы используем эти биты в основном со сверлильными станками, а не с ручными дрелями. Эта бита также помогает вам делать более широкие отверстия, как лопаточные биты. Но в отличие от лопаточных долот, долото Форстнера имеет плоское дно.
Конец острия центрирует сверло для отверстия, а часть в форме лопасти будет следовать, чтобы увеличить диаметр.
Но в отличие от лопаточных долот, долото Форстнера имеет плоское дно.Размеры сверл
Как и другие калибры, размеры сверл определяются в соответствии с различными международными стандартами. В США очень распространены дробные размеры дюймов и Wire Gauge & Letter, тогда как в остальном мире преобладают метрические размеры сверл.
Определенные в стандартах ANSI B94.11M-1979, размеры сверл в долях дюйма начинаются с 1/64 дюйма и увеличиваются до 1 дюйма с шагом 1/64 дюйма.
Размеры буровых долот с числовым и буквенным обозначениями очень похожи на размеры буровых долот American Wire Gauge (только в изображении, но не в фактических номерах калибра). Наибольший номер калибра (например, № 107) указывает на наименьший размер сверла, а по мере уменьшения числа (№ 1) размер сверла также увеличивается.
После #1 номер манометра заканчивается, а буквы начинаются с «A» до «Z». Здесь A является следующим по величине размером сверла после № 1, и шаблон продолжается с Z, являющимся самым большим.
Метрические размеры сверла представляют собой простое представление, при этом размер сверла (эквивалентный номеру калибра) совпадает с диаметром размера сверла.
Измеритель размера сверла
Если вы знакомы с измерителем диаметра проволоки (круговой инструмент, помогающий определить диаметр проволоки), есть также Измеритель размера сверла или Измеритель размера сверла. Обычно это прямоугольная пластина с несколькими отверстиями, соответствующими разным размерам сверла. На следующем изображении показан типичный калибр бурового долота (не в масштабе).
Вы можете использовать такое устройство, чтобы легко определить калибр вашего сверла.
Таблица размеров сверл
Теперь посмотрим таблицу размеров сверл. Поскольку существуют разные стандарты и представления, у нас также будет несколько диаграмм, причем диаграмма имеет диаметр как в дюймах, так и в миллиметрах.
Таблица размеров сверл – Дробные размеры
Размер сверла (в) | Диаметр | Размер сверла (в) | Диаметр | |||
| Дюймы (дюймы) | Миллиметры (мм) | Дюймы (дюймы) | Миллиметры (мм) | |||
| 1/64 | 0,0156 | 0,3969 | 49/64 | 0,7656 | 19. 4469 | |
| 1/32 | 0,0313 | 0,7938 | 25/32 | 0,7813 | 19.8438 | |
| 3/64 | 0,0469 | 1.1906 | 51/64 | 0,7969 | 20.2406 | |
| 1/16 | 0,0625 | 1,5875 | 13/16 | 0,8125 | 20.6375 | |
| 5/64 | 0,0781 | 1,9844 | 53/64 | 0,8281 | 21.0344 | |
| 3/32 | 0,0938 | 2,3813 | 27/32 | 0,8438 | 21.4313 | |
| 7/64 | 0,1094 | 2,7781 | 55/64 | 0,8594 | 21.8281 | |
| 1/8 | 0,125 | 3,175 | 7/8 | 0,875 | 22.225 | |
| 9/64 | 0,1406 | 3,5719 | 57/64 | 0,8906 | 22.6219 | |
| 5/32 | 0,1563 | 3,9688 | 29/32 | 0,9063 | 23. 0188 | |
| 11/64 | 0,1719 | 4,3656 | 59/64 | 0,9219 | 23.4156 | |
| 3/16 | 0,1875 | 4,7625 | 15/16 | 0,9375 | 23.8125 | |
| 13/64 | 0,2031 | 5.1594 | 61/64 | 0,9531 | 24.2094 | |
| 7/32 | 0,2188 | 5,5563 | 31/32 | 0,9688 | 24.6063 | |
| 15/64 | 0,2344 | 5,9531 | 63/64 | 0,9844 | 25.0031 | |
| 1/4 | 0,25 | 6,35 | 1 | 1 | 25,4 | |
| 17/64 | 0,2656 | 6,7469 | 1-1/64 | 1.0156 | 25,7969 | |
| 32 сентября | 0,2813 | 7.1438 | 1-1/32 | 1.0313 | 26.1938 | |
| 19/64 | 0,2969 | 7. 5406 | 1-3/64 | 1.0469 | 26.5906 | |
| 5/16 | 0,3125 | 7,9375 | 1-1/16 | 1.0625 | 26.9875 | |
| 21/64 | 0,3281 | 8.3344 | 1-5/64 | 1.0781 | 27.3844 | |
| 32/11 | 0,3438 | 8.7313 | 1-3/32 | 1.0938 | 27.7813 | |
| 23/64 | 0,3594 | 9.1281 | 1-7/64 | 1.1094 | 28.1781 | |
| 3/8 | 0,375 | 9,525 | 1-1/8 | 1,125 | 28.575 | |
| 25/64 | 0,3906 | 9.9219 | 1-9/64 | 1.1406 | 28.9719 | |
| 13/32 | 0,4063 | 10.3188 | 1-5/32 | 1.1563 | 29.3688 | |
| 27/64 | 0,4219 | 10,7156 | 1-1/64 | 1. 1719 | 29.7656 | |
| 7/16 | 0,4375 | 11.1125 | 1-3/16 | 1.1875 | 30.1625 | |
| 29/64 | 0,4531 | 11.5094 | 1-13/64 | 1.2031 | 30,5594 | |
| 15/32 | 0,4688 | 11.9063 | 1-7/32 | 1.2188 | 30,9563 | |
| 31/64 | 0,4844 | 12.3031 | 1-15/64 | 1.2344 | 31.3531 | |
| 1/2 | 0,5 | 12,7 | 1-1/4 | 1,25 | 31,75 | |
| 33/64 | 0,5156 | 13.0969 | 1-17/64 | 1,2656 | 31.1469 | |
| 17/32 | 0,5313 | 13.4938 | 1-9/32 | 1.2813 | 32,5438 | |
| 35/64 | 0,5469 | 13.8906 | 1-19/64 | 1,2969 | 32. 9406 | |
| 16 сентября | 0,5625 | 14.2875 | 1-5/16 | 1.3125 | 33.3375 | |
| 37/64 | 0,5781 | 14.6844 | 1-21/64 | 1.3281 | 33.7344 | |
| 19/32 | 0,5938 | 15.0813 | 1-11/32 | 1.3438 | 34.1313 | |
| 39/64 | 0,6094 | 15.4781 | 1-23/64 | 1.3594 | 34.5281 | |
| 5/8 | 0,625 | 15.875 | 1-3/8 | 1,375 | 34,925 | |
| 41/64 | 0,6406 | 16.2719 | 1-25/64 | 1.3906 | 35.3219 | |
| 21/32 | 0,6563 | 16,6688 | 1-13/32 | 1.4063 | 35.7188 | |
| 43/64 | 0,6719 | 17.0656 | 1-27/64 | 1.4219 | 36. 1156 | |
| 16/11 | 0,6875 | 17.4625 | 1-7/16 | 1.4375 | 36,5125 | |
| 45/64 | 0,7013 | 17.8594 | 1-29/64 | 1.4531 | 36.9094 | |
| 23/32 | 0,7188 | 18.2563 | 1-15/32 | 1,4688 | 37.3063 | |
| 47/64 | 0,7344 | 18.6531 | 1-31/64 | 1.4844 | 37.7031 | |
| 3/4 | 0,75 | 19.05 | 1-1/2 | 1,5 | 38,1 | |
Таблица размеров сверла — Калибр проволоки и буква
| Размер сверла | Диаметр | Размер сверла | Диаметр | |||
| Дюймы (дюймы) | Миллиметры (мм) | Дюймы (дюймы) | Миллиметры (мм) | |||
| #107 | 0,0019 | 0,0483 | #40 | 0,0980 | 2,4892 | |
| #106 | 0,0023 | 0,0584 | #39 | 0,0995 | 2,5273 | |
| #105 | 0,0027 | 0,0686 | #38 | 0,1015 | 2,5781 | |
| #104 | 0,0031 | 0,0787 | #37 | 0,1040 | 2,6416 | |
| #103 | 0,0035 | 0,0889 | #36 | 0,1065 | 2,7051 | |
| #102 | 0,0039 | 0,0991 | #35 | 0,1100 | 2,7940 | |
| #101 | 0,0043 | 0,1092 | #34 | 0,1110 | 2,8194 | |
| #100 | 0,0047 | 0,1194 | #33 | 0,1130 | 2. 8702 | |
| #99 | 0,0051 | 0,1295 | #32 | 0,1160 | 2,9464 | |
| #98 | 0,0055 | 0,1397 | #31 | 0,1200 | 3.0480 | |
| #97 | 0,0059 | 0,1499 | #30 | 0,1285 | 3,2639 | |
| #96 | 0,0063 | 0,1600 | #29 | 0,1360 | 3,4544 | |
| #95 | 0,0067 | 0,1702 | #28 | 0,1405 | 3,5687 | |
| #94 | 0,0071 | 0,1803 | #27 | 0,1440 | 3,6576 | |
| #93 | 0,0075 | 0,1905 | #26 | 0,1470 | 3,7338 | |
| #92 | 0,0079 | 0,2007 | #25 | 0,1495 | 3,7973 | |
| #91 | 0,0083 | 0,2108 | #24 | 0,1520 | 3,8608 | |
| #90 | 0,0087 | 0,2210 | #23 | 0,1540 | 3,9116 | |
| #89 | 0,0091 | 0,2311 | #22 | 0,1570 | 3,9878 | |
| #88 | 0,0095 | 0,2413 | #21 | 0,1590 | 4. 0386 | |
| #87 | 0,0100 | 0,2540 | #20 | 0,1610 | 4.0894 | |
| #86 | 0,0105 | 0,2667 | #19 | 0,1660 | 4.2164 | |
| #85 | 0,0110 | 0,2794 | #18 | 0,1695 | 4.3053 | |
| #84 | 0,0115 | 0,2921 | #17 | 0,1730 | 4.3942 | |
| #83 | 0,0120 | 0,3048 | #16 | 0,1770 | 4,4958 | |
| #82 | 0,0125 | 0,3175 | #15 | 0,1800 | 4,5720 | |
| #81 | 0,0130 | 0,3302 | #14 | 0,1820 | 4,6228 | |
| #80 | 0,0135 | 0,3429 | #13 | 0,1850 | 4,6990 | |
| #79 | 0,0145 | 0,3680 | #12 | 0,1890 | 4. 8006 | |
| #78 | 0,0160 | 0,4064 | #11 | 0,1910 | 4.8514 | |
| #77 | 0,0180 | 0,4572 | #10 | 0,1935 | 4,9149 | |
| #76 | 0,0200 | 0,5080 | #9 | 0,1960 | 4,9784 | |
| #75 | 0,0210 | 0,5334 | #8 | 0,1990 | 5.0546 | |
| #74 | 0,0225 | 0,5715 | #7 | 0,2010 | 5.1054 | |
| #73 | 0,0240 | 0,6096 | #6 | 0,2040 | 5.1816 | |
| #72 | 0,0250 | 0,6350 | #5 | 0,2055 | 5.2197 | |
| #71 | 0,0260 | 0,6604 | #4 | 0,2090 | 5.3086 | |
| #70 | 0,0280 | 0,7112 | #3 | 0,2130 | 5. 4102 | |
| #69 | 0,0292 | 0,7417 | #2 | 0,2210 | 5.6134 | |
| #68 | 0,0310 | 0,7874 | #1 | 0,2280 | 5,7912 | |
| #67 | 0,0320 | 0,8128 | А | 0,2340 | 5,9436 | |
| #66 | 0,0330 | 0,8382 | Б | 0,2380 | 6.0452 | |
| #65 | 0,0350 | 0,8890 | С | 0,2420 | 6.1468 | |
| #64 | 0,0360 | 0,9144 | Д | 0,2460 | 6.2484 | |
| #63 | 0,0370 | 0,9398 | Е | 0,2500 | 6.3500 | |
| #62 | 0,0380 | 0,9652 | Ф | 0,2570 | 6,5278 | |
| #61 | 0,0390 | 0,9906 | Г | 0,2610 | 6. 6294 | |
| #60 | 0,0400 | 1.0160 | Х | 0,2660 | 6.7564 | |
| #59 | 0,0410 | 1.0414 | я | 0,2720 | 6.9088 | |
| #58 | 0,0420 | 1.0668 | Дж | 0,2770 | 7.0358 | |
| #57 | 0,0430 | 1.0922 | К | 0,2810 | 7.1374 | |
| #56 | 0,0465 | 1.1811 | л | 0,2900 | 7,3660 | |
| #55 | 0,0520 | 1.3208 | М | 0,2950 | 7,4930 | |
| #54 | 0,0550 | 1,3970 | Н | 0,3020 | 7,6708 | |
| #53 | 0,0595 | 1,5113 | О | 0,3160 | 8.0264 | |
| #52 | 0,0635 | 1,6129 | Р | 0,3230 | 8. 2042 | |
| #51 | 0,0670 | 1.7018 | В | 0,3320 | 8.4328 | |
| #50 | 0,0700 | 1,7780 | Р | 0,3390 | 8.6106 | |
| #49 | 0,0730 | 1,8542 | С | 0,3480 | 8.8392 | |
| #48 | 0,0760 | 1.9304 | Т | 0,3580 | 9.0932 | |
| #47 | 0,0785 | 1,9939 | У | 0,3680 | 9.3472 | |
| #46 | 0,0810 | 2.0574 | В | 0,3770 | 9,5758 | |
| #45 | 0,0820 | 2.0828 | Вт | 0,3860 | 9.8044 | |
| #44 | 0,0860 | 2.1844 | х | 0,3970 | 10.0838 | |
| #43 | 0,0890 | 2. 2606 | Д | 0,4040 | 10.2616 | |
| #42 | 0,0935 | 2,3749 | З | 0,4130 | 10.4902 | |
| #41 | 0,0960 | 2.4384 | — | — | — | |
Таблица размеров сверла – метрические размеры
| Размер сверла (мм) | Диаметр | Размер сверла (мм) | Диаметр | |||
| Дюймы (дюймы) | Миллиметры (мм) | Дюймы (дюймы) | Миллиметры (мм) | |||
| 0,05 | 0,0020 | 0,05 | 7,9 | 0,3110 | 7,9 | |
| 0,1 | 0,0039 | 0,1 | 8 | 0,3150 | 8 | |
| 0,2 | 0,0079 | 0,2 | 8.1 | 0,3189 | 8. 1 | |
| 0,3 | 0,0118 | 0,3 | 8,2 | 0,3228 | 8,2 | |
| 0,4 | 0,0158 | 0,4 | 8,3 | 0,3268 | 8,3 | |
| 0,5 | 0,0197 | 0,5 | 8,4 | 0,3307 | 8,4 | |
| 0,6 | 0,0236 | 0,6 | 8,5 | 0,3347 | 8,5 | |
| 0,7 | 0,0276 | 0,7 | 8,6 | 0,3386 | 8,6 | |
| 0,8 | 0,0315 | 0,8 | 8,7 | 0,3425 | 8,7 | |
| 0,9 | 0,0354 | 0,9 | 8,8 | 0,3465 | 8,8 | |
| 1 | 0,0394 | 1 | 8,9 | 0,3504 | 8,9 | |
| 1,1 | 0,0433 | 1,1 | 9 | 0,3543 | 9 | |
| 1,2 | 0,0472 | 1,2 | 9. 1 | 0,3583 | 9.1 | |
| 1,3 | 0,0512 | 1,3 | 9,2 | 0,3622 | 9,2 | |
| 1,4 | 0,0551 | 1,4 | 9,3 | 0,3661 | 9,3 | |
| 1,5 | 0,0591 | 1,5 | 9,4 | 0,3701 | 9,4 | |
| 1,6 | 0,0630 | 1,6 | 9,5 | 0,3740 | 9,5 | |
| 1,7 | 0,0669 | 1,7 | 9,6 | 0,3780 | 9,6 | |
| 1,8 | 0,0709 | 1,8 | 9,7 | 0,3819 | 9,7 | |
| 1,9 | 0,0748 | 1,9 | 9,8 | 0,3858 | 9,8 | |
| 2 | 0,0787 | 2 | 9,9 | 0,3898 | 9,9 | |
| 2.1 | 0,0827 | 2.1 | 10 | 0,3937 | 10 | |
| 2,2 | 0,0866 | 2,2 | 10,5 | 0,4134 | 10,5 | |
| 2,3 | 0,0906 | 2,3 | 11 | 0,4331 | 11 | |
| 2,4 | 0,0945 | 2,4 | 11,5 | 0,4528 | 11,5 | |
| 2,5 | 0,0984 | 2,5 | 12 | 0,4724 | 12 | |
| 2,6 | 0,1024 | 2,6 | 12,5 | 0,4921 | 12,5 | |
| 2,7 | 0,1063 | 2,7 | 13 | 0,5118 | 13 | |
| 2,8 | 0,1102 | 2,8 | 13,5 | 0,5315 | 13,5 | |
| 2,9 | 0,1142 | 2,9 | 14 | 0,5512 | 14 | |
| 3 | 0,1181 | 3 | 14,5 | 0,5709 | 14,5 | |
3. 1 | 0,1221 | 3.1 | 15 | 0,5906 | 15 | |
| 3,2 | 0,1260 | 3,2 | 15,5 | 0,6102 | 15,5 | |
| 3,3 | 0,1299 | 3,3 | 16 | 0,6299 | 16 | |
| 3,4 | 0,1339 | 3,4 | 16,5 | 0,6496 | 16,5 | |
| 3,5 | 0,1378 | 3,5 | 17 | 0,6693 | 17 | |
| 3,6 | 0,1417 | 3,6 | 17,5 | 0,6890 | 17,5 | |
| 3,7 | 0,1457 | 3,7 | 18 | 0,7087 | 18 | |
| 3,8 | 0,1496 | 3,8 | 18,5 | 0,7284 | 18,5 | |
| 3,9 | 0,1535 | 3,9 | 19 | 0,7480 | 19 | |
| 4 | 0,1575 | 4 | 19,5 | 0,7677 | 19,5 | |
4. 1 | 0,1614 | 4.1 | 20 | 0,7874 | 20 | |
| 4,2 | 0,1654 | 4,2 | 20,5 | 0,8071 | 20,5 | |
| 4,3 | 0,1693 | 4,3 | 21 | 0,8268 | 21 | |
| 4,4 | 0,1732 | 4,4 | 21,5 | 0,8465 | 21,5 | |
| 4,5 | 0,1772 | 4,5 | 22 | 0,8661 | 22 | |
| 4,6 | 0,1811 | 4,6 | 22,5 | 0,8858 | 22,5 | |
| 4,7 | 0,1850 | 4,7 | 23 | 0,9055 | 23 | |
| 4,8 | 0,1890 | 4,8 | 23,5 | 0,9252 | 23,5 | |
| 4,9 | 0,1929 | 4,9 | 24 | 0,9449 | 24 | |
| 5 | 0,1969 | 5 | 24,5 | 0,9646 | 24,5 | |
5. 1 | 0,2008 | 5.1 | 25 | 0,9843 | 25 | |
| 5,2 | 0,2047 | 5,2 | 25,5 | 1.0039 | 25,5 | |
| 5,3 | 0,2087 | 5,3 | 26 | 1.0236 | 26 | |
| 5,4 | 0,2126 | 5,4 | 26,5 | 1.0433 | 26,5 | |
| 5,5 | 0,2165 | 5,5 | 27 | 1.0630 | 27 | |
| 5,6 | 0,2205 | 5,6 | 27,5 | 1.0827 | 27,5 | |
| 5,7 | 0,2244 | 5,7 | 28 | 1.1024 | 28 | |
| 5,8 | 0,2284 | 5,8 | 28,5 | 1.1221 | 28,5 | |
| 5,9 | 0,2323 | 5,9 | 29 | 1.1417 | 29 | |
| 6 | 0,2362 | 6 | 29. 5 | 1.1614 | 29,5 | |
| 6.1 | 0,2402 | 6.1 | 30 | 1.1811 | 30 | |
| 6,2 | 0,2441 | 6,2 | 30,5 | 1.2008 | 30,5 | |
| 6,3 | 0,2480 | 6,3 | 31 | 1.2205 | 31 | |
| 6,4 | 0,2520 | 6,4 | 31 | 1.2402 | 31 | |
| 6,5 | 0,2559 | 6,5 | 32 | 1,2598 | 32 | |
| 6,6 | 0,2598 | 6,6 | 32 | 1,2795 | 32 | |
| 6,7 | 0,2638 | 6,7 | 33 | 1,2992 | 33 | |
| 6,8 | 0,2677 | 6,8 | 33 | 1.3189 | 33 | |
| 6,9 | 0,2717 | 6,9 | 34 | 1. 3386 | 34 | |
| 7 | 0,2756 | 7 | 34 | 1,3583 | 34 | |
| 7.1 | 0,2795 | 7,1 | 35 | 1.3780 | 35 | |
| 7,2 | 0,2835 | 7,2 | 35 | 1,3976 | 35 | |
| 7,3 | 0,2874 | 7,3 | 36 | 1.4173 | 36 | |
| 7,4 | 0,2913 | 7,4 | 36 | 1.4370 | 36 | |
| 7,5 | 0,2953 | 7,5 | 37 | 1,4567 | 37 | |
| 7,6 | 0,2992 | 7,6 | 37 | 1.4764 | 37 | |
| 7,7 | 0,3032 | 7,7 | 38 | 1.4961 | 38 | |
| 7,8 | 0,3071 | 7,8 | — | — | — | |
Заключение
Сверла являются важным инструментом, так как они являются основной частью сверла, которое делает отверстие.
Для разных материалов нужны разные типы сверл. Что касается размеров сверл, это диаметры отверстий, которые мы хотим сделать, и они представлены в виде калибровочных чисел, дробных дюймов или просто миллиметров. Мы узнали о важности сверл, типов сверл, а также стандартов, связанных с размерами сверл. Мы также изучили различное представление таблицы размеров сверл, а также всю важную таблицу размеров сверл.
Размер бит [десятичный, числовой, буквенный, метрический]
Очень удобно иметь таблицу размеров бит, поэтому мы подумали, что поместим ее здесь для вас. Он охватывает десятичные числа, дроби, пронумерованные сверла, буквенные размеры сверл, метрические сверла и, возможно, еще несколько вещей, которые я забыл упомянуть.
Для получения дополнительной информации о спиральных сверлах в целом см. нашу статью о спиральных сверлах, где представлены все различные типы и советы по сверлению отверстий с их помощью.
Метрические сверла, размеры
Стандартные метрические длины (из таких стандартов, как BS 32*) определяют размеры метрических сверл с помощью этой системы:
Для размеров от 0,2 до 0,98 мм используются значения N от 2 до 9:
- N – 0,1 мм. Итак, для N = 2 это 2 – 0,1 и т. д.
- Н – 0,1 + 0,02 мм
- Н – 0,1 + 0,05 мм
- Н – 0,1 + 0,08 мм
Итак, для N = 2 это 2 – 0,1 и т. д.От 1 до 2,95 мм, используя N от 10 до 29, получаем:
- N – 0,1 мм
- Н – 0,1 + 0,05 мм
От 3 до 13,9мм, с Н от 30 до 139:
- Н – 0,1 мм
Для размеров от 14 до 25 мм и N от 14 до 25:
- N – 1 мм
- Н – 1 + 0,25 мм
- Н – 1 + 0,5 мм
- Н – 1 + 0,75 мм
Существует также серия Reynard с предпочтительными метрическими размерами сверл.
Размеры буровых долот в дробных дюймах
Размеры буровых долот в дробных дюймах широко используются в США и обычно составляют от 1/64 дюйма до 1 3/4 дюйма с шагом 1/64″. После этого они идут с шагом 1/32″ до 2 1/4″, затем с шагом 1/16″ до 3″, с шагом 1/8″ до 3 1/4 дюйма, затем идет размер 3 1/2″. .
Десятичная эквивалентная таблица
Хорошую таблицу размеров сверла можно также использовать в качестве удобной десятичной эквивалентной таблицы, а также для преобразования десятичных размеров в метрические.
Нумерация размеров сверл и обозначение размеров сверл
Стандарт спиральных сверл ASME B94.11M устанавливает число размеров сверл от 1 до 97. На практике вы редко встретите число размеров больше 80.
Пронумерованные размеры основаны, но, к сожалению, не идентичны калибру Stubs Steel Wire Gauge, который появился в 19Великобритания века.
Буквенные размеры — это размеры сверл в британской системе мер, обозначенные от A (самый маленький) до Z (самый большой).
Размеры цифр и букв широко используются в США и, в меньшей степени, в Великобритании (быстро переходят на метрическую систему), но больше не используются в большей части остального мира, который полностью перешел на метрическую систему.
Почему так много размеров?
Хотя может показаться логичным, что большинство отверстий представляют собой приятные круглые числа по размеру, некоторые операции выигрывают от большого количества промежуточных размеров. В частности, развёртывание и постукивание.
