Почему одни лестницы удобны для подъёма и спуска а другие не очень? На какие основные требования к лестницам на второй этаж нужно обратить внимание, чтобы лестница была безопасной, и какая площадь проема нужна под комфортную лестницу.

Если вы не собираетесь тренироваться альпинизму, подымаясь на второй этаж вашей квартиры или дома, вам необходимо предусмотреть достаточной ширины и длины проем для лестницы, уже на стадии проектирования дома. К сожалению, застройщики зачастую встраивают лестницы по принципу «сколько места останется между ванной и кухней».

В итоге угол подъема получается слишком крутой, либо ширина прохода слишком узка и высота подъема неудобна для подъема, а особенно спуска. Вы не замечали ничего подобного у себя в подвальной лестнице, или у знакомых на даче? Если раньше это считалось чуть ли не «нормой» для загородного и дачного строительства, то с тех пор требования и стандарты строения лестниц поднялись на новый уровень.

Так почему же одни лестницы удобные а другие нет

Есть четыре основных требования к лестницам влияющие на комфортность:

1. Высота ступени
2. Ширина ступени
3. Ширина лестницы
4. Высота прохода лестницы

Рассмотрим подробнее основные требования к лестницам:

Высота ступени лестницы

Какая оптимальная высота ступени лестницы? Исследования показывают, что комфортная высота подъема равна, приблизительно четверти шага человека. Шаг взрослого человека примерно составляет 60-80 см. Значит оптимальная высота ступени лестницы 15 -20 см.

Если высота будет меньше 15 см, то будет появляться инстинктивное желание шагнуть через ступеньку. Если высота ступени больше 20 см., то будет тяжело поднимать ногу, и чем больше, тем труднее.

Заказать бесплатный замер лестницы

Нужно отметить, что для лестницы в многоэтажном доме, которая служит для аварийного подъема и спуска на/с высокого этажа, высота ступени должна быть ближе к 15 см. Ведь нужно подниматься достаточно долго — при высокой ступени намного быстрее устаешь.

Для деревянной лестницы в доме высота ступени должна быть ближе к 20 см. Во первых вы эконимите пространство, которое занимает лестница. Во вторых, если вам нужно быстро спуститься со второго на первый этаж (звонок мобильного, забытая каша на кухне…) при высоте ступени 15 см. вы будете бежать через ступеньку. Это достаточно травмоопасно. При высоте же ступени 18-20 см. спуск будет намного менее опасным.

Ширина ступени лестницы

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Ширина лестницы

Опыт показывает, что оптимальной шириной лестницы может быть 90-100 см. . Такое расстояние позволит на марше разойтись двум людям, пронести диван, другие крупногабаритные вещи, или по корзине с цветами в каждой руке. : )

Высота прохода лестницы

Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три. Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.

Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.

Какая ширина ступени на лестнице должна быть — основные тезисы

Главная » Ступени » Какая ширина ступени на лестнице должна быть — основные тезисы

Содержание

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Особое внимание уделяется ступеням. Стандартный их вариант состоит из двух фрагментов.

• Проступь. Так называется горизонтальная поверхность ступени, предназначенная для установки ноги.
• Подступенок. Вертикальная часть ступени, предназначенная для поддержания проступи. Высота подступенка, собственно, и является высотой ступени.

При проектировании лестницы нормами ГОСТ рекомендуется закладывать высоту подступенка в пределах 12-20 см. Конкретное значение выбирается в зависимости от типа конструкций и их предназначения.

В зависимости от места своего расположения ступени бывают:

Допустимые размеры ступеней

Габариты ступеней рассчитываются по требованиям и рекомендациям соответствующих нормативных документов, которые четко прописывают их размеры. Прежде всего, в СНиП 2.08.01-89* «Жилые здания» определяется, что ширина внутриквартирного лестничного марша, а значит и ступени, должна быть не менее 0.90 метра с наибольшим его уклоном 1:1.25. А количество подъемов в одном марше разрешается делать от 3 до 18. Данные параметры являются основополагающими при расчетах.

Чтобы подъем по лестнице был удобным и комфортным, при определении габаритов ступеней учитывают величину шага среднестатистического человека. Она составляет 0,60-0,64 метра. Ширина проступи (а) и высота подступенка (b) подбирается в зависимости от следующего соотношения:

a + 2b = 60-64 (см), или

а + b = 43-47 (см).

Данная формула была изобретена еще в 18 веке французским архитектором Блонделем, но до сегодняшнего времени она не потеряла своей актуальности.

Следует отметить, что наиболее оптимальным является соотношение ширины к высоте ступени 300:150 мм. Нормативные размеры ступенек, изготовленных из разных материалов, несколько отличаются друг от друга. Их габариты зависят и от основного предназначения лестниц. Но общие параметры привести можно.

Размер проступи должен позволять становиться на поверхность всей ступней. Ее глубину рекомендуется делать не менее 235-250 мми не более 355 ммдля прямых ступеней. Забежные ступени в узкой их части не должны быть менее 100 мм, по линии хода – 250 мм, а с широкого торца – более 400 мм. Для подсобных лестниц (в подвал, на чердак или мансарду) разрешается уменьшать проступь до200 мм. Уличные ступени можно делать глубиной до 400 мм.

Довольно часто конструкция лестницы предусматривает нависание одной ступени над другой.

Оно не должно превышать 50 мм, а для деревянных конструкций – 30 мм. Делается нависание в случае невозможности устройства проступей оптимальной глубины, а подобный прием позволяет их немного увеличить. Но прежде чем выкраивать лишение миллиметры, стоит подумать над конструкцией ступенек под названием «утиный шаг». Для каждой ноги здесь можно заложить полноценный, удобный размер.

Высота ступени должна находиться в пределах 120-200 мм. Более низкие или высокие подступенки слишком неудобны, а подниматься или спускаться по ним будет затруднительно.

В заключение можно отметить следующее. Ступени в одном марше должны быть одинаковой высоты и глубины по линии хода. Плавность подъема или спуска облегчит передвижение и предотвратит возможность получения травм.

Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.

Количество ступеней

Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Если вы желаете найти точное количество ступеней, то следует знать высоту подступенка и высоту конструкции. Последний параметр ищется простым сложением расстояния от пола до потолка с учетом перекрытия. Например, если высота лестницы получилась 300 см, а высота подступенка равна 17 см, то первый размер нужно разделить на второй и округлить. Количество ступеней получится около 17-18.

Размер среднего шага взрослого человека составляет 600- 640 мм. Каждая величина обозначается условными знаками. Например,

Формула удобства, основанная на длине шага

Размер среднего шага взрослого человека составляет 600- 640 мм. Каждая величина обозначается условными знаками. Например,

a- высота подступенка,

b- ширина ступени, новый вид формулы следующий:

2а+b=S 62 см (+-2 см)

Основная формула вычисления удобства размера ступеней, на которую опираются многие “лестничники”: сумма удвоенной высоты подступенков и ширины проступи равна 62 (+-2) см, что соизмеримо со средней шириной шага человека.

Для случаев, когда требуются низкие ступени ниже 145 мм, можно применять упрощенный вариант формулы: a+b. Оптимальные параметры составляют:

Такой размер можно считать комфортным для всех людей. Серьезное увеличение ширины проступи делает подъем физически неудобным, шаг сильно сбивается, а уменьшение ширины заставит идущего держаться всегда за поручень, без которого он может поскользнуться.

Заготавливаем балку, которая равна длине марша. Можно взять самые минимальные допустимые размеры. Далее готовим гребенку в форме треугольников. На ее параметры влияет ширина и высота проступи. Затем балка соединяется с гребенкой с помощью клея или шкантов. Такой способ изготовления косоура экономичен.

Общие правила для лестницы (по СНиП)

К сожалению, достичь указанных в СНиП параметров ступени и пропорций не всегда можно. А если такая возможность и есть, то зачастую это будет несколько нерационально из-за потери полезной площади. В связи с этим абсолютное большинство ступеней и лестниц строится в неправильных условиях. Однако некоторыми правилами, которые указаны в СНиП, пренебрегать нельзя. Среди этих правил можно выделить:

И самое главное по СНиП:

Для всех лестниц, за исключением внутриквартирных, ширина должна составлять не менее 30 см, высота не должна превышать 15 см. Уклоны следует делать в промежутке не более 1:2.

Выбор готовых лестниц сегодня настолько богат, а конкуренция между производителями так высока, что магазины готовых лестниц предлагают множество красивых и удобных моделей эконом-сегмента.

Вот такую лестницу вы сможете приобрести за 24 900 р.

Как рассчитать ступеньки лестницы со стандартным прямым маршем и как выбрать древесину

Для того, чтобы правильно определить размеры ступеней, нужно учитывать, что:

Ну и в заключение нужно понять, сколько вообще ступеней вам потребуется. Для этого длину лестницы делим на высоту подступенка и округляем в большую сторону. Например, если нам нужна лестница высотой в 3 м, а высота ступенек лестницы у нас будет 17 см, то необходимо 300 разделить на 17. Получим 17,65, следовательно, нужно будет вырезать 18 ступеней.

Различные формы лестничных ступеней

Далее необходимо рассчитать, сколько потребуется материала на изготовление нужного количества ступеней и сколько это будет стоить.

Что следует учесть:

1. Для ступеней (да и вообще для постройки деревянной лестницы) предпочтительнее использовать мебельные щиты, а не доски: их придется меньше обрабатывать.
2. Ширина марша должна относиться к толщине проступи как 1:20. Соответственно, в нашем случае для изготовления ступеней следует взять мебельный щит толщиной не менее 4 см.
3. Для подступенков достаточно щита толщиной 2 см.

Немаловажно правильно выбрать вид древесины: чаще всего для строительства деревянных лестниц используются сосна, береза, ясень, бук и дуб, и все они имеют свои особенности как с точки зрения эксплуатации, так и с точки зрения обработки.

Сосна – самый дешевый материал для лестницы. С ней не очень просто работать, так как сосновая древесина отличается наличием множества сучков, кроме того, пиломатериал часто имеет дефекты в виде трещин и не годится для лестницы. Размер ступеньки лестниц из сосны чаще всего максимально приближается к комфортному стандарту – сосновыми обычно делают традиционные маршевые лестницы.

Деревянная лестница из сосны ЛС-04У

Береза представляет собой более красивую и прочную древесину. Размеры ступенек на лестнице из березы могут быть практически какими угодно – из этого вида древесины делают и винтовые, и поворотные лестницы, используют ее и в производстве оригинальных современных модульных конструкций, которые являются не только удобными, но и эффектным украшением интерьера. Вот как эта лестница нашего собственного производства.

Модульная лестница из березы МОСЛЕСТ-90

Что касается ясеня, бука и дуба – это наиболее прочные виды древесины с удивительно красивой текстурой. Они, как правило, используются в производстве лестниц премиум-класса и элитных лестниц. Выбирая, из чего сделать ступени для лестницы, помните, что при обработке дуба древесина выделяет вредные вещества, с этим материалом нужно работать только в респираторе.

На этой странице вы узнаете, как самому рассчитать лестницу с забежными ступенями и без них.

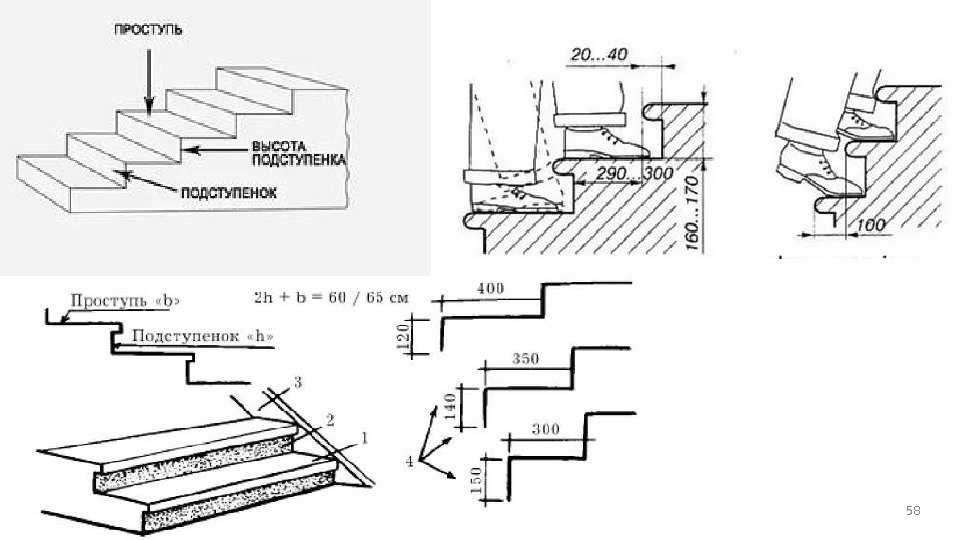

Способ расчета ступеней лестничного марша

2h + b = 600-650 мм.

Например, если высота подступенка составляет 185 мм, то ширина проступи должна быть равна 270 мм. Так, согласно приведенной формуле расчета ступеней: 2×185+ 270 = 640 мм.

При высоте подступенка 170 мм ширина проступи будет составлять 290 мм. Такое соотношение принято считать идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.

Так, например, в доме высота подступенка обычно не превышает 170 мм, но иногда может варьироваться в пределах от 120 до 200 мм и даже более, а ширина проступи — от 280 до 300 мм (но она не должна быть менее 250 мм).

Если ширина проступи слишком большая, то при подъеме по лестнице будет сбиваться шаг, а если конструкция будет узкой, то затруднения могут появиться при спуске.

Часто ширину проступи увеличивают примерно на 20-30 мм (в зависимости от толщины подступенка), так как лестница с углубленными подступенками является более удобной в эксплуатации. Но это считается крайней вынужденной мерой, когда нет другого способа увеличить ширину проступи. При этом ширина проступи становится больше, а место, предназначенное под лестничную конструкцию, остается неизменным.

При расчете ступеней прямой лестницы, умножив оптимальную ширину проступи на количество подступенков, можно вычислить заложение марша, т. е. длину его горизонтальной проекции. До этого необходимо вычесть из количества подступенков 1, так как при совпадении верхней проступи с уровнем пола или лестничной клетки количество проступей сокращается на одну.

Для вычисления длины основания лестницы этим способом следует умножить количество проступей на их ширину. Кроме того, длина общего прогона и длина проема в полу верхнего этажа должны быть почти одинаковыми.

После проведения подсчетов, определив высоту лестницы, можно выполнить расчет количества ступеней и длину основания лестничной конструкции (общий прогон). Высота лестницы напрямую зависит от высоты этажа. Как же рассчитать количество ступеней? Разделив полученную величину на высоту подступенка, можно узнать точное количество ступеней.

При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно являться целым числом, в противном случае ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более пологой конструкции или, наоборот, — в меньшую, если допускается, что лестница будет крутой.

Разделив общую высоту марша на количество ступеней и округлив результат, можно вычислить высоту подступенка.

Далее вы узнаете, как рассчитать ступени лестницы, зная высоту подступенка и ширину проступи.

Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
При создании забежных ступеней внутренний размер ступени должен составлять 10 см, а на средней линии марша – 26 см;

Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
При создании забежных ступеней внутренний размер ступени должен составлять 10 см, а на средней линии марша – 26 см;

Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см.

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

• По высоте перила не должны быть менее 90 см, что составляет половину среднего рост человека;
• Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;

При организации крыльца, перила могут быть 80см – 90см;

• Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
• Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
• Расстояние между балясинами ограждения может быть 12-15 см.

Параметры чердачных лестниц .

Для определения точного значения ширины проступи следует воспользоваться графическим способом. Для этого используют два параметра — среднестатистический человеческий шаг и то, что высота, на которую человек свободно поднимает согнутую ногу для подъема по лестнице, составляет половину от длины шага человека по горизонтальной поверхности (то есть, для шага в 62,0 см, высота составит 31,0 см).

Удобство и безопасность спуска и подъема по лестнице достигается, если к удвоенной высоте подступенка прибавить размер проступи и получить число, равное среднему шагу обычного человека. Среднестатистический шаг находится в пределах от 60,0 до 64,0 см.

Исходя из этих данных, выведена простая формула расчета размеров ступеней, согласно которой можно легко рассчитать значения подступенка и проступи:

2a+b=(60,0…64,0), см, где
a — высота подступенка в см,
b — ширина проступи в см.

Существует еще более упрощенная формула: a+b=45+/-2,0 см.

И первая, и вторая формулы в итоге дают правильные значения для определения габаритных размеров ступени лестницы.

Согласно СНиП (строительных норм и правил) следует изготавливать проступи с шириной более 20,0 см, а если для лестницы выделено достаточно много места, то лучше сделать проступи шириной 30,0 см.

Используя приведенные выше формулы и подставив в них значения проступи, получается, что подступенок должен иметь высоту 15,0 см.

Такие размеры ступеней лестницы являются самыми оптимальными. При увеличении ширины проступи можно легко сбиться с комфортного шага при движении по лестницы. А если ширина проступи будет маленькой, то спускаться по лестнице будет неудобно и даже опасно.

Лучше использовать размеры ступеней, исходя из данных вычислений.

Лучше же устанавливать лестницы с нависающими ступенями только в крайнем случае, так как они имеют невысокий уровень безопасности использования.

Лучше сделать лестницу с нормальными ступенями, пожертвовав частью помещения.

Угол наклона лестничного марша в пределах 23,0-38,0 градусов считается оптимальным. Если наклон лестницы менее 23,0 градусов, то вместо нее можно установить наклонную площадку (пандус). Если у лестницы наклон более 45,0 градусов, то ее не рекомендуется делать в качестве основной лестницы дома. Такой угол наклона допускается для раскладных или приставных лестниц.

Используя приведенную выше информацию, можно определить оптимальное соотношение размера ступеней лестницы и угла ее наклона.

Согласно данным таблицы можно определиться с высотой и шириной ступеней «уплотненной» (занимающей небольшую площадь) лестницы.

Для определения количества ступеней в лестнице следует знать два параметра — высоту помещения (этажа) и угол наклона будущей лестницы.

Используя данные измерения помещения и места размещения лестницы, самым простым методом для вычисления количества ступеней используется графический способ.

Для построения графика используют «миллиметровую» бумагу. Тогда значения будут точными, а чертеж — наглядным.

На бумаге чертится лестничный марш в определенном масштабе, как на рисунке.

Благодаря такому наглядному изображению можно, помимо определения ширины ступеней, выбрать метод опоры лестницы.

В домах советского периода стандартная высота этажа равнялась 250,0 см. В современных домах, построенных по индивидуальным планам, высота помещений находится в диапазоне от 280,0 см до 330,0 см. Обычно высоту этажа делают кратной трем. Благодаря таким значениям можно довольно легко составить проект лестницы.

В процесс е проектирования и расчета, вероятно, появится погрешность высоты. Ее рекомендуется внести в значение фризовой ступени.

Также есть один способ, благодаря которому можно выровнять высоту лестничных ступеней. Следует сделать уровень пола площадки верхнего этажа несколько ниже, чем уровень пола этого этажа, а вместо порожка сделать пандус соответствующего размера. Этот пандус можно сделать, сочетая материалы напольного покрытия с различной текстурой.

Можно добиться выравнивания высоты ступеней на нижнем этаже. Такой вариант очень удобен, если лестница устанавливается в пространстве между дверями и стенами. На нижнем этаже перед лестницей устанавливается маленький порожек, скрывающий все погрешности высоты лестничных ступеней.
При вычислении ширины ступени следует учитывать правильную высоту этажа и «уплотненность».

Для определения точного значения ширины проступи следует воспользоваться графическим способом. Для этого используют два параметра — среднестатистический человеческий шаг и то, что высота, на которую человек свободно поднимает согнутую ногу для подъема по лестнице, составляет половину от длины шага человека по горизонтальной поверхности (то есть, для шага в 62,0 см, высота составит 31,0 см).

Зная эти числа, следует на графике по оси X отложить n отрезков, соответствующих одному человеческому шагу, а на оси Y отложить n отрезков, соответствующих высоте, на которую поднимается нога

Таким образом, можно установить ширину и высоту лестничных ступеней для какого угодного наклона лестницы.

На график наносится линия наклона лестницы (а высота и длина лестницы уже известны), и проводятся перпендикулярные линии в точках пересечения сетки графика с линией наклона лестницы. Следовательно, получается необходимое значение размера лестничной ступени, которые соответствуют выбранному уклону лестницы. Такой способ позволяет рассчитать и создать лестницу с удобной для вас длиной шага.

Если вы решили самостоятельно соорудить лестницу в доме, вам не обойтись без знания норм проектирования лестницы.

Если вы решили самостоятельно соорудить лестницу в доме, вам не обойтись без знания норм проектирования лестницы.

Ниже приведены основные нормы проектирования лестниц, и правила, которые следует соблюдать при строительстве и проектировании лестниц, требования к лестницам, а также к проектированию маршевых лестниц, проектированию винтовых лестниц и других сооружений:

Рис. 12. Диаграмма углов подъема

Перечисленные нормы строительства (нормы проектирования лестниц по СНиП) необходимо соблюдать при проектировании винтовых лестниц, проектировании маршевых лестниц и лестниц любых других видов из различных типов материалов.

Лестничные подступенки и ступени Размеры и чертежи

Здания

>

Детали лестницы

В ответ на движение человеческого тела размеры и взаимосвязь подступенков и ступеней регулируются, чтобы сделать вертикальное движение безопасным и легким. Крутые лестницы делают подъем более утомительным и опасным, в то время как пологие лестницы неудобны и неэффективны для нашего человеческого шага. Строительные нормы и правила были созданы для контроля минимальных и максимальных размеров подступенков и проступей.

В качестве общего практического правила для достижения удобного соотношения между размерами подступенка и проступи можно использовать следующие формулы:
‍
Проступь (дюймы) + 2x Подступенок (дюймы) = 24–25 дюймов (26 дюймов для наружных лестниц). )
Подступенок (дюймы) x Шаг ступени (дюймы) = 72–75 дюймов

• ‍ ‍ Размеры подступенка и ступени должны быть постоянно одинаковыми в целях безопасности; строительные нормы и правила ограничивают отклонение до 3/8″ | 10 мм
• Нижняя сторона стояков должна быть наклонной или иметь угол не менее 60° между выступами и горизонтальной поверхностью
• Открытые подступенки не допускаются в соответствии с рекомендациями ADA


В ответ на движения человеческого тела размеры и взаимосвязь подступенков и ступеней регулируются, чтобы сделать вертикальное движение безопасным и легким. Крутые лестницы делают подъем более утомительным и опасным, в то время как пологие лестницы неудобны и неэффективны для нашего человеческого шага. Строительные нормы и правила были созданы для контроля минимальных и максимальных размеров подступенков и проступей.

В качестве общих практических правил для достижения удобного соотношения между размерами подступенка и проступи можно использовать следующие формулы:
‍
Проступь (дюймы) + 2 подступенка (дюймы) = 24–25 дюймов (26 дюймов для наружных лестниц)
Подступенок (дюймы) x Проступь (дюймы) = 72–75 дюймов Размеры подступенка и проступи должны быть постоянно одинаковыми в целях безопасности; строительные нормы и правила ограничивают отклонение до 3/8″ | 10 мм

Нижняя сторона подступенков должна быть наклонной или иметь угол не менее 60° между выступами и горизонтальной поверхностью

Открытые подступенки не допускаются в соответствии с рекомендациями ADA

Обновление до Pro

* В разделе «

Высота»:

Ширина:

Глубина:

Длина:

Вес:

Высота восхода: 4 «| 100 мм. | 180 мм макс.
Глубина протектора: 11 дюймов | мин. 280 мм
Выступ носа:  1,5 дюйма | 38 мм макс.
Радиус выступа: .5″| макс. 13 мм

Свойства

Связанные коллекции

Связанные теги

Поделиться

Текст от

Брайан

Обновлено

6 января 2023 г.

Загрузка 2D

Для загрузки этого элемента в 2D обновите членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions Pro

Блокировщик рекламы

Наслаждаетесь бесплатными рисунками? Мы тоже!
Реклама помогает финансировать нашу работу.
Поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Детали лестницЗдания

Просмотреть всю коллекциюОбзор

Детали лестниц относятся к стандартным требованиям для каждого из различных компонентов лестничного марша. В соответствии со строительными нормами детали лестницы определяют размеры подступенков и ступеней, ширину лестницы, размещение поручней и ограждений, а также методы изготовления лестниц.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

—

—

—

—

—

—

—

Stair Widths

—

—

—

—

—

—

—

Risers & Ступени

Другие здания

Здания

Посмотреть категориюКатегория

Сколько ступеней в лестничном пролете? (Отвечено)

Когда вы поднялись на лестничный пролет, довольно часто возникает вопрос о количестве пройденных вами ступеней.

Подъем на ступеньку по лестнице считается эквивалентным прохождению 3,8 ступени по ровной поверхности из-за требуемых дополнительных усилий.

Итак, сколько ступенек в лестничном пролете?

Количество ступеней в лестничном пролете обычно составляет от 13 до 15 для жилых помещений. Это число довольно распространено из-за высоты потолка 8 футов или 9 футов.футов для большинства зданий. Международный жилищный кодекс не устанавливает точного количества ступеней для зданий.

Что такое лестничный марш?

Лестничным пролетом называется непрерывная серия ступеней между двумя площадками.

Каждая ступенька имеет проступь и подступенок стандартного размера, установленного строительными нормами.

Лестничный пролет.

Сколько шагов в лестничном пролете?

Количество ступеней в лестничном марше определяется перепадом высот между этажами, а также используемыми размерами проступи и подъема.

В соответствии с Международным жилищным кодексом 2018 года максимально допустимый вертикальный подъем лестничного марша составляет 151 дюйм (3835 мм) между уровнями пола или площадками.

В тех же стандартах минимальная высота ступеней лестницы составляет 10 дюймов (254 мм), а максимальная высота подступенка — 7 ¾ дюйма (196 мм).

Хотя это ограничения, установленные кодом, обычно используемые числа гораздо менее жесткие, чтобы пользователям было удобно.

Размер	Limit (inches)
Maximum Vertical Rise	151
Riser Height	7 ¾
Spacing	10

Stair Dimension Limits (IRC 2018)

Calculating Количество ступеней

Количество ступеней = (Высота потолка или Вертикальный подъем между лестничными площадками) / Высота подступенка

Если вы получили дробь или десятичную дробь, вам нужно округлить ее до ближайшего числа.

Типичный дом в США имеет высоту потолка либо 8 футов (2438 мм), либо 9 футов (2743,2 мм).

Эта высота потолка означает, что количество ступеней обычно равно 13, 14 или 15 в большинстве домов, причем каждая ступень имеет одинаковую высоту подступенка.

Хотя это типично, иногда квартиры и некоторые здания могут иметь более высокие потолки, например, 10,5 футов.шаги каждый в таком случае, с приземлением между ними.

Несмотря на то, что жилые кодексы налагают эти ограничения на размеры лестницы, количество ступеней в одном марше может быть намного выше в промышленных зданиях, часто превышающих 20. .

Неудобно и не очень полезно постоянно подниматься по таким ступеням.

Количество ступеней для 8-футовых потолков

8-футовые потолки были нормой несколько десятилетий назад в США по многим причинам.

Одна из них заключалась в том, что древесина была распилена на 8 футов в длину, что сделало эту высоту естественным выбором для потолков.

Еще одной причиной небольшой высоты потолка было снижение расходов на отопление.

Даже сейчас 8-футовые потолки разрешены законом как минимальная высота потолка, предписанная международным жилищным кодексом (2018).

Учитывая максимальную высоту подступенка, установленную нормами, которая составляет 7-¾» (196 мм), минимальное количество ступеней для дома с потолком 8 футов составляет 13 ступеней.

При уменьшении высоты подступенка горизонтальное расстояние, занимаемое лестницей, увеличивается.

Поэтому, если в вашем здании много места, вы можете выбрать меньшую высоту подступенка, чтобы упростить работу пользователей.

Однако минимальная высота подступенка, которую необходимо указать, составляет 4 дюйма (101 мм).

Если вы используете подступенок высотой 4 дюйма, в итоге вы получите 24 ступени.

Но при небольшой высоте подступенка люди склонны подниматься по две ступеньки за раз, что не позволяет уменьшить высоту подступенка.

Учитывая все обстоятельства, типичное количество ступеней составляет 13 или 14 ступеней для потолков высотой 8 футов с высотой подступенка 190 мм или 175 мм.

Ceiling Height	Riser	Steps
8 ft	7-¾»	13
8 ft	4″	24

Number of Steps Требуется для потолков высотой 8 футов (IRC 2018)

Количество ступеней для потолков высотой 9 футов

Большинство современных домов в США в настоящее время строятся с потолками высотой 9 футов, что является улучшением по сравнению с 8-футовыми потолками предыдущих десятилетий.

Минимальное количество ступеней в этом случае составляет 14, учитывая максимальную высоту подступенка 7-¾» (196 мм). Высота потолка 9 футов.0195 9 футов 7-¾» 14
Количество ступеней для потолков высотой 9 футов (IRC 2018)

Недостатком является то, что вы несете более высокие расходы на отопление и охлаждение

С точки зрения количества ступеней, минимальное количество ступеней здесь равно 16.

Однако, как правило, 17 или 18 ступени для зданий с высотой потолков 10 футов

18 ступеней обычно не даются в одном лестничном пролете, а делятся на два марша по 9 ступеней каждый с площадкой между ними.

Таким образом, когда вы проектируете здание с потолками высотой 10 футов, учитывайте также увеличение площади, занимаемой лестницей, за счет увеличения количества ступеней.

Высота потолка	Минимальные ступени	Типовые ступени
10 футов	16	17

Количество ступенек, необходимое для высоты потолка 10 футов (IRC 2018)

Какое минимальное количество ступенек за один полет?

Хотя ни в одном из кодов нет явного упоминания о минимальном количестве ступеней, можно получить число для конкретной высоты потолка.

При высоте потолка 9 футов, учитывая максимальную высоту подступенка 7-¾» (196 мм), минимальное количество ступеней, которое необходимо иметь в лестничном пролете, равно 14.

Если учитывать максимально допустимую вертикальную подъем на лестничный пролет, т. е. 12,6 фута (3835 мм), минимальное необходимое количество ступеней — 20.

Максимальный вертикальный рост	Минимальные шаги
12,6 FT	20

229111.

Какое максимальное количество ступеней в лестничном пролете?

Максимальное количество ступенек в полете можно рассчитать, учитывая наименьшую допустимую высоту подступенка.

В соответствии с Международным жилищным кодексом 2018 года минимальная допустимая высота подступенка составляет 4 дюйма (101,6 мм).

При высоте потолка 9 футов, учитывая минимальную высоту подступенка 4 дюйма (101,6 мм), максимальное количество ступеней в лестничном марше равно 27. Шаги 9 футов 4 « 27
Количество этапов, необходимых для 9 -футового потолка (IRC 2018). Однако для эргономики, любые на 18 -футовые шаги. два полета с промежуточной посадкой

Если учесть максимально допустимый вертикальный подъем лестничного марша, т. е. 12,6 фута (3835 мм), максимальное количество ступеней, которые вы можете иметь, составляет 38 ступеней.

Максимальный вертикальный подъем	Шаги
12,6 FT	38

222111 №.

Какова длина лестничного марша?

Длина ступени или общая протяженность лестничного марша представляет собой сумму длин всех ступеней.

В соответствии с международным жилищным кодексом 2018 года минимальная длина ступени (также называемая глубиной) для ступени составляет 10 дюймов (254 мм).

Хотя во многих старых домах длина проступи меньше указанной, все новые жилые дома должны соответствовать этому правилу минимальной длины проступи.

Если принять во внимание длину проступи 10 дюймов для всех ступеней и количество ступеней равное 13, длина лестничного марша составит 130 дюймов (3302 мм).

Длина лестницы и компоненты лестницы

По мере увеличения длины лестницы пропорционально увеличивается стоимость отделки, такой как плинтусы.

Важно отметить, что при измерении длины протектора необходимо вычесть длину носового выступа из общей длины.

Минимальная длина протектора 10 дюймов действительна только при наличии носового выступа протектора.

В случае отсутствия носового выступа минимальная длина протектора составляет 11 дюймов (280 мм).

Существуют стандарты и для носовых выступов.

Любой носовой выступ должен быть от ¼ дюйма до ¾ дюйма в длину.

Иногда подрядчики регулируют длину ступеней, что приводит к тому, что на одном и том же лестничном пролете используется несколько ступеней.

В таком случае IRC указывает, что наибольшая длина протектора не должна превышать наименьшую длину протектора более чем на 3/8 дюйма.

Длина лестницы для потолка высотой 8 футов

Как объяснялось в предыдущем разделе, потолок высотой 8 футов обычно имеет 13 или 14 ступеней.

При минимальной длине проступи 10 дюймов длина лестницы для 8-футового потолка составляет 130 дюймов (3302 мм) или 140 дюймов (3556 мм).

Длина лестницы для 9-футового потолка

Здание с 9-футовым потолком обычно имеет от 14 до 16 ступеней в лестничном марше.

При минимальной длине проступи 10 дюймов длина лестницы для 9-футового потолка составляет от 140 дюймов (3556 мм) до 160 дюймов (4064 мм).

Длина лестницы для 10-футового потолка

Здание с 9-футовым потолком обычно имеет от 17 до 18 ступеней в лестничном марше.

При минимальной длине проступи 10 дюймов длина лестницы для 10-футового потолка составляет от 170 дюймов (4318 мм) до 180 дюймов (4572 мм).

Однако 18-ступенчатые лестницы обычно делятся на два марша с площадкой между ними.

Таким образом, длина лестницы в одном лестничном пролете уменьшается вдвое до 90 дюймов (2286 мм).

Максимальная длина лестничного марша

Международный жилищный кодекс не устанавливает ограничений на максимальную длину проступи, которую можно использовать на лестнице.

Следовательно, теоретического ограничения длины лестничного марша не существует.

На практике большая длина проступи означает большую площадь, занимаемую лестницей, и меньше места для других вещей в здании.

Это означает, что проектировщики или подрядчики редко имеют глубину протектора более 11 дюймов.

Длина лестницы, которую вы можете иметь, также ограничена другими компонентами, которые могут быть в вашем здании, такими как стены и колонны.

IRC также определяет минимальную длину площадок, где лестница имеет прямой марш.

Глубина посадки в направлении движения должна быть не менее 36 дюймов (914 мм).
