Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Содержание

• Притягательность электропроводки
• Особая опасность проводки
• Отдельные особенности проведения работ
• Правила скрытой проводки в деревянном доме
• Проводка, установленная в перекрытии дома
• Полезная информация для каждого
• Видео

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы.

Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

• Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
• Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
• На стены будет гораздо проще клеить обои или иное покрытие;
• Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
• Кабель в трубе заменить достаточно просто;
• Минимальный риск в повреждении проводки механического характера;
• Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

• Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
• Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
• Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
• Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
• Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
• Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста.
   В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

• У них очень хорошая несущая способность;
• Они устойчивы к любого рода вибрациям;
• Полностью сохраняют геометрии всей конструкции;
• Существенное уменьшение общего веса сооружения;
• Их можно быстро возвести;
• Применять их можно в самых различных целях;
• Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

5. Соединять трубы лучше всего посредством пайки либо сварки.
6. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
7. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
8. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
9. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
10. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Как провести электропроводку в деревянном доме по ПУЭ и прочим стандартам

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

• Требования
• Основной процесс
• Создание схемы
• Прокладка линии от улицы к помещению
• Прокладка кабеля по комнатам
• Соединение проводов
• Подключение розеток и выключателей
• Сборка электрощита

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2. 1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля. Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

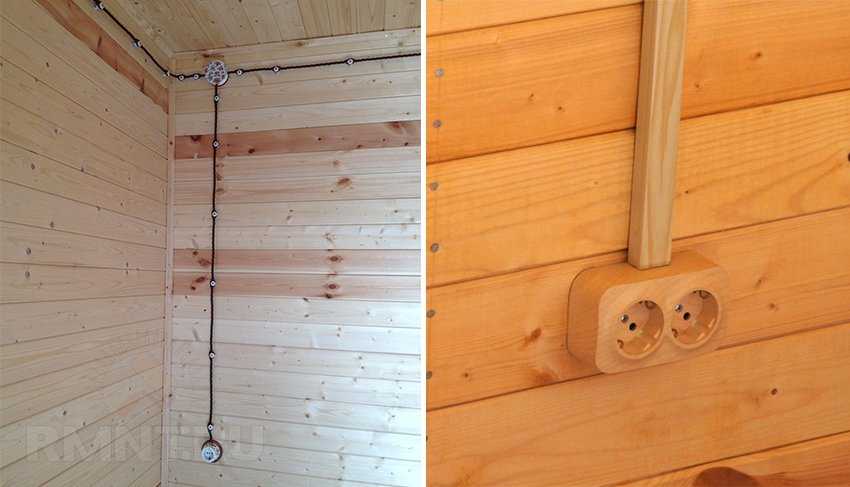

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

• соединение с помощью ваг;
• соединение сизами;
• опрессовка гильзами;
• сварка;
• пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

• https://samelectrik.ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
• https://samelectrik.ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:



Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

Опубликовано 19.07.2014 Обновлено 03.02.2021 Пользователем Александр (администратор)

Простая электрическая схема сарая: полное руководство

Когда сарай является сараем, а не магазином или амбаром? Иногда ответ на этот вопрос носит технический характер и определяет, нужно ли вам разрешение на строительство. Однако в большинстве случаев это зависит от вас. Расположение, назначение и размер вашей пристройки определяют ее соответствие и отделку, но одна вещь, которую я стараюсь сделать, если это возможно, — это поставить туда немного света.



Некоторым сараям нужно освещение. Многие из нас уходят на работу с наступлением темноты и возвращаются домой с наступлением темноты в эти короткие дни и долгие зимние ночи. Поэтому, если вы собираетесь использовать сарай для хранения инструментов, игрушек или расходных материалов, то большую часть года вы будете использовать его в темноте.

У меня была своя доля поездок в сараи с фонариком, поэтому, когда мы планировали новый садовый сарай, я начал искать лучший способ доставить туда немного сока. Розетка снаружи дома служила источником энергии, поэтому мы вырыли канаву от этого места до того места, где мы будем строить сарай.



Ознакомьтесь с местными нормами, но основными требованиями являются (1) провод соответствующего сечения и прерыватель, (2) защита GFCI на цепи и (3) специальный подземный провод или кабелепровод.



Вы можете проложить кабель под землей в герметичном кабелепроводе из ПВХ или использовать подземный кабель типа UF, при условии, что провод защищен кабелепроводом везде, где он подвергается воздействию.



Мы выбрали для нас трубы типа UF и PVC. Я подумал, что проводу может понадобиться дополнительная защита на тот случай, если мне придет в голову идея построить яму для аллигаторов и забыть, что проводка там находится. Тем не менее, кабель типа UF, который мы использовали, был головной болью для зачистки изоляции, чтобы сделать соединения j-box.



Вот как мы это сделали:

Как только мы узнали, где будет располагаться сарай, мы вырыли траншею от существующей внешней распределительной коробки (j-box) до новой пристройки.

Затем мы проложили трубу из ПВХ для защиты и прокладки провода под землей, оставив достаточно дополнительной длины, чтобы решить, где разместить первую розетку, которая будет установлена ​​в навесе.

Были добавлены дополнительные куски трубопровода для защиты провода от щенячьих зубов между землей и полом сарая. Затем мы просверлили отверстие в нижней пластине каркаса сарая и в полу, и протянули провод снаружи в сарай.

От пола оторвалась выпускная коробка длиной с молоток. С набором высоты j-box мы прикрепили коробку к стойке с помощью прилагаемых гвоздей.

Мы протянули провод через одно из отверстий в соединительной коробке, а затем прикрепили провод к раме проволочной скобой. Обязательно вбейте скобу, не повредив изоляцию вокруг провода.

Мы испробовали несколько методов, чтобы снять внешнее экранирование этого подземного провода. Дополнительная проблема заключается в том, что внешняя изоляция представляет собой не просто рукав, как обычный ромекс, но также заполняет все пространство вокруг отдельных проводов 12-го калибра. Будьте осторожны, чтобы не срезать внутреннюю изоляцию вокруг отдельных проводов.

Инструмент для зачистки проводов имеет выемки для определенного калибра, чтобы вы могли найти то, что подходит для используемого провода. Снимите 1/2 дюйма изоляции с проводов, чтобы подготовиться к установке розетки.

Обычно провода крепятся к обычным бытовым розеткам двумя способами: винтами по бокам или отверстиями сзади. Заземляющий провод, однако, обычно крепится только с помощью винта, а это значит, что вам нужно будет согнуть небольшую петлю для его подключения. Для этой задачи хорошо подходят острогубцы.

Изгиб крюка по часовой стрелке помогает удерживать его на месте при затягивании винта.

Вставьте оставшиеся провода в соответствующие клеммные отверстия (белый к серебряному и черный к золотому) и затяните винты, чтобы зафиксировать их на месте.

Мы решили сделать наш выключатель доступным снаружи сарая, чтобы мы могли включать свет независимо от используемой двери, и чтобы мы могли включать напольное освещение снаружи, не заходя в сарай. Мы использовали соединительную коробку переключателя в качестве шаблона, чтобы отметить отверстие, чтобы мы могли обрезать его по шпильке изнутри сарая.

Если у вас есть опыт работы с сабельной пилой, вы можете сделать погружной пропил, но обычно безопаснее для начала просверлить отверстие.

Резка сзади работает хорошо, потому что зубья пилы режут при обратном ходе, что помогает предотвратить разрыв.

Поскольку этот соединительный блок на самом деле не был предназначен для такого применения, мы предварительно просверлили отверстия на боковой стороне коробки и прикрепили коробку к стойке с помощью винтов.

Сверло диаметром 3/4 дюйма было использовано для просверливания отверстий в шпильках, чтобы проложить наш провод от розетки GFCI к выключателю света.

Мы снова прикрепили провод к каркасу с помощью скоб.



Затем мы прикрепили соединительные коробки светильников к потолочным балкам и протянули провод от левого фонаря к выключателю света.

Затем мы подключили черные провода и землю к выключателю света, а белые провода соединили вместе внутри распределительной коробки переключателя с помощью проволочных гаек.



Мы отрезали примерно 8-дюймовый кусок ромекса и сняли внешнюю изоляцию, чтобы отдельные жилы можно было использовать в виде косичек для подключения к светильнику.

Три черных провода соединены вместе на первом световом коробе (питание, пигтейл и линия к следующему свету последовательно). То же самое касается белых проводов.



Помните, что косичка питания (черная) идет к латунной/золотой клемме на светильнике, а нейтральная косичка (белая) идет к серебряной клемме.

После того, как вы закончите проводку, уберите лишнее в соединительную коробку и установите приспособление. Для этого пригодится дрель, особенно при работе с потолочными агрегатами.

Последним светильником в этой серии был прожектор для наружного освещения. Отметив расположение соединительной коробки внутри, мы частично просверлили перфоратором. Сверлите до тех пор, пока кончик сверла не будет виден снаружи.

Во избежание выдувания (раскола сайдинга) досверлите отверстие снаружи.

Мы использовали электролобзик, чтобы вырезать как можно большую часть круга изнутри. Это дало нам достаточно круга, чтобы закончить маркировку и вырезание отверстия J-Box снаружи.

Провода прожектора были многожильными, поэтому мы обернули их вокруг провода 12-го калибра и согнули провод большего размера обратно над многожильными жилами, прежде чем закрыть соединение проволочной гайкой.

Не забудьте установить прилагаемую уплотнительную прокладку между внешним креплением и распределительной коробкой.

Прежде чем подключить нашу новую проводку сарая к дому, мы проверили цепь, чтобы убедиться, что мы сработали правильный выключатель.

Наконец, некоторая творческая работа с кабелепроводом позволяет нам использовать уже существующее отверстие во внешнем распределительном боксе нашего источника питания, сохраняя все должным образом герметизированным.

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Средний уровень

Стоимость

101–250 долл. США

Введение

Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

• 1 дюйм. сверло
• отвертка 4-в-1
• набор сверл
• дрель-шуруповерт — аккумуляторная
• ножовка по металлу
• трубный ключ (2)
• Плоскогубцы
• Лопата
• Рулетка
• Торпедный уровень
• Инструмент для зачистки проводов/нож

Необходимые материалы

1 Электрические уплотнения 9181 2 Коробки воздуховодов 9080182 181 Изоляционная лента
• ЭМТ (электрическая металлическая трубка)
• Лента с проушиной
• Фитинги (соединители и LB)
• GFCI
• Кожаные перчатки
• Матток
• Трубогиб
• RMC (жесткий металлический кабелепровод)
• Многожильные электрические провода
• Переключатель
• Два (белый и черный) кабельных хомута
• Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость , шарить в темном сарае… большинство из нас воспринимает эти хлопоты как должное. Но так быть не должно. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Не можете решить, делать самому или нанять электрика? Здесь узнайте, сколько стоит электрик.

Мощность прохождения через RMC

Мы покажем вам, как прокладывать провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Для прокладки проводов внутри жесткого кабелепровода вам понадобится ножовка и трубогиб, способный сгибать трубы на 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации.
