L N в электрике — цвета проводов в трехжильном кабеле

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции

В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется

В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!. В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции

В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

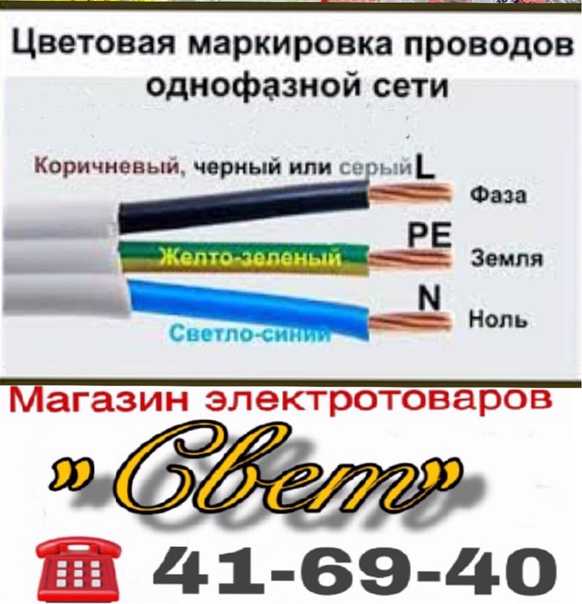

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится  к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)(N)Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)(PEN)Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

  • минимальная стоимость;
  • компактность;
  • надежность;
  • долговечность;
  • автономность;
  • хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

https://youtube.com/watch?v=sNDMjqB2NYU

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • ЕС,
  • Казахстане,
  • КНР,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета проводников фазы

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

Цвета защитных проводников

На постоянном токе для проводников и шин применяются красный и синий цвета.

Расшифровка цветов

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цветовые обозначения фазы

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) — фазный провод;
  • N (от слова Neutral) — нулевой провод;
  • PE (от сочетания Protective Earthing) — заземление;
  • «+» — положительный полюс;
  • «-» — отрицательный полюс;
  • М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 — первая фаза;
  • L2 — вторая фаза;
  • L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La — первая фаза;
  • Lb — вторая фаза;
  • Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Содержание

  • Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении
  • Буквенное обозначение
  • Варианты расцветки проводов, а также ошибки при коммутации
  • Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки
  • Расцветка проводов в сети постоянного тока

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

  • Земля — «РЕ».
  • Ноль — «0» или «N».
  • Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

типовая маркировка, буквенное обозначение и как определить провод

Автор Аркадий Семёнов На чтение 18 мин Просмотров 131 Обновлено

При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.

Содержание (развернуть)

Для чего нужно окрашивание жил

Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.

Особенности расцветки жил

Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.

Заземление

В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.

В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.

«Ноль»

Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.

Ноль на схемах изображается буквой N и в обиходе называется «минусом».

«Фаза»

Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.

Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.

По закреплённым в ГОСТе положениям различают следующие вариации применения:

  • чёрный — в силовых электроцепях переменного и постоянного напряжения;
  • красный — в цепях управления с переменным током;
  • оранжевый — в цепях контроля блокировки от внешних источников.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.

Маркировка жил для электромонтажных решений

Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.

В качестве примеров можно привести ситуации, когда маркировка просто необходима:

  • В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
  • Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
  • Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
  • Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.

На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.

Проверка правильности подключения

Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.

Как пользоваться индикатором?

Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.

При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.

Правила применения тестера

Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.

Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.

Как определить у проводов заземление, ноль и фазу если нет маркировки

При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:

Определение фазы с помощью индикаторной отвёртки

Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.

Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.

Определение заземления, нуля и фазы с помощью контрольной лампы

Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания., затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.

С помощью измерительного прибора

Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.

Использование светодиода

Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.

Параметры классификации проводов

Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.

Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.

Цвет провода заземления

В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.

На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.

В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.

До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.

Какого цвета нулевой провод

Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.

Цвет нуля, нейтрали

Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.

Цвет фазы

Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.

В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:

Красный

Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.

Чёрный

Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

Плюс

Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.

Минус

То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

Буквенное обозначение проводов

Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:

  • Фазный — L от слова line (линия).
  • Нулевой — N от слова neutral (нейтраль).
  • Заземление — РЕ от словосочетания protective earthing (защитное заземление).
  • М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
  • + (плюс) — положительный полюс.
  • — (минус) — отрицательный полюс.

Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.

Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.

Дополнительная маркировка проводов

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

  • Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
  • Алюминиевый кабель с оплёткой из свинца — АС.
  • Устойчивая к возгоранию резина в составе оболочки — НР.
  • Соответственно обычная резиновая оболочка — Р.
  • Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
  • Кабельная оболочка из негорючего материала — Бн.
  • Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

  • Первая фаза — красный или коричневый цвет.
  • Вторая фаза — чёрный цвет.
  • Третья фаза — белый или серый цвет.

Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.

Меры безопасности

При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:

  • Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
  • Применять электроприборы строго в рамках их функционального назначения.
  • Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
  • Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
  • В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
  • Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
  • Перед производством электроработ нужно обесточить всю сеть.
  • Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
  • Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.

Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.

Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.

Что делать, если выявлено несоблюдение цветовой маркировки

На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.

Заключение

Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.

Команда нашего сайта

Фазовое письмо. Какого цвета нулевой провод. Обозначение L и N в электрике. Зачем нужна цветовая маркировка проводов и кабелей

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку установочных проводов. Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов фазный, нулевой или заземленный. Это важно при подключении или отключении оборудования от источника питания.

Виды проводов

При подключении электрооборудования, монтаже различных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы являются отличными проводниками электричества.


Нулевые жилы

Эти электрические провода подразделяются на три категории:

  • нулевые рабочие жилы.
  • нулевые защитные (заземляющие) жилы.
  • нулевые проводники, совмещающие защитные и рабочие функции.

Какое обозначение проводов в электротехнике L и N? Нейтраль сети или нулевой проводник в цепях электрических цепей обозначают латинской буквой «N». Нейтральные жилы кабелей имеют следующую окраску:

  • синего цвета по всей длине без дополнительных вкраплений;
  • синего цвета по всей длине жилки без дополнительных включений.

Что означают L, N и PE в электротехнике? PE (N-RE) — нейтральный защитный проводник, который окрашен чередующимися желтыми и зелеными линиями по всей длине провода, входящего в кабель.

Третья категория нулевых проводников (РЕН-провода), совмещающая рабочую и защитную функции, имеет цветовую маркировку в электрике (L и N). Провода окрашены в синий цвет с желто-зелеными полосами на концах и соединениях.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. .. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников фазный, а какой нулевой с помощью индикаторной отвертки, нужно прикоснуться ее жалом к ​​неизолированной части провода. Если светодиод загорается, значит, произошло прикосновение к фазному проводу. После прикосновения отверткой к нулевому проводу светового эффекта не будет.

Важность цветовой маркировки проводников и строгое соблюдение правил ее применения позволит значительно сократить время проведения монтажных работ и устранения неполадок электрооборудования, а игнорирование этих основных требований оборачивается риском для здоровья.

Содержание:

В целях облегчения монтажа электропроводки вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило, в домах или квартирах есть осветительный прибор, розетки подключаются при помощи трех проводов. Каждый из них имеет свое назначение в домашней электросети. Поэтому большое значение имеет цветовое обозначение заземляющих проводов. За счет этого значительно сокращается время монтажа и последующего ремонта. Благодаря цветовой маркировке любой вид подключения не представляет особой сложности.

Провод заземления

В большинстве случаев для обозначения заземляющего провода используется желтый цвет. зеленый цвет . Иногда можно встретить жилы только с желтой изоляцией. Светло-зеленый используется еще реже. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод выровнен с нейтралью, он называется PEN. Он окрашен в зелено-желтый цвет и имеет на концах синюю оплетку.

В распределительном щите провод заземления подключается к специальной шине, либо к корпусу и металлической двери. В распределительной коробке соединение производится аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными заземляющими контактами. Провод заземления не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства применяют там, где для проводки используется всего два провода.

Нулевой проводник (нейтраль)

Для нейтрального проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щите осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все синие провода.

Сама шина подключена ко входу через. В некоторых случаях подключение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все синие нулевые провода соединены между собой и в коммутации участия не принимают. Исключением является провод, идущий от выключателя. Подключение синих проводов к розеткам осуществляется с помощью специального нулевого контакта, обозначаемого буквой Н. Эта маркировка наносится на тыльную сторону каждой розетки.

Цвет фазного провода

Фаза не имеет точного обозначения. Черный, коричневый, красный и другие цвета, кроме зеленого, желтого и синего, довольно распространены. В распределительном щите, установленном в квартире, подключение фазного провода, идущего от потребителя, производится с контактом автоматического выключателя, расположенного внизу.

На других схемах этот проводник может быть подключен к устройству защитного отключения.

В переключателях фаза непосредственно участвует в коммутации. С его помощью контакт замыкается и размыкается – включается и выключается. Таким образом, к потребителям подается напряжение, а при необходимости это снабжение прекращается. В розетках фазный провод подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Самый простой и распространенный способ. С его помощью можно точно определить, какой провод будет фазным, а какой нулевым. В первую очередь нужно отключить питание на приборной панели. После этого концы двух проводников зачищают и разводят друг от друга. Затем нужно включить подачу электроэнергии и определить назначение каждого провода с помощью индикатора. Если лампочка загорается при контакте с сердечником, это фаза. Так что другая жила будет нейтральной.

При наличии в проводке провода заземления рекомендуется использовать мультиметр. Это устройство оснащено двумя щупальцами. Сначала устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Одно щупальце закрепляется на конце фазного провода, а второе определяется на массу или ноль. В случае контакта с нулем прибор покажет напряжение 220 вольт. При прикосновении к заземляющему проводу напряжение будет заметно меньше.

Маркировка

Присутствует не только цвет проводов, фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенно-цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА — соответствует витому алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС — дополнительная свинцовая оплётка.
  • Б — наличие защиты от влаги и дополнительной оплётки из двухслойной стали.
  • Бн — оболочка кабеля негорючая.
  • Д — отсутствие защитной оболочки.
  • П — резиновая оболочка.
  • НР — оболочка резиновая из негорючего материала.

А в быту используем, как правило, однофазные. Достигается это подключением нашей проводки к одному из трех фазных проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого соединения (рис. 2).

Электрический ток возникает при наличии замкнутой электрической цепи, состоящей из обмотки (Lt) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще один момент заключается в том, что для того, чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. Иначе тока не будет, а НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lt на подстанции заземлен, то есть имеет электрический контакт с землей (Змл). Провод который идет от этой точки нулевой, другой фазный.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулю (определяется сопротивлением земли), а «земля» — «фаза», в нашем случае 220 вольт.

Кроме того, если гипотетически (На практике этого сделать нельзя!) заземлить нулевой провод в квартире, отключив его от подстанции (рис. 3), напряжение «фаза» — «ноль», будем иметь те же 220 вольт.

Что такое фаза и ноль разобрался. Поговорим о заземлении. Физический смысл его, я думаю, уже ясен, поэтому предлагаю посмотреть на него с практической точки зрения.

Если по какой-либо причине возникает электрический контакт между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При прикосновении к этому корпусу через тело может протекать электрический ток. Это связано с наличием электрического контакта между корпусом и «землей» (рис. 4). Чем меньше сопротивление этого контакта (мокрый или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (радиаторами отопления, металлическими водопроводными трубами), тем большую опасность вы представляете.

Решение этой проблемы заключается в заземлении шасси (рис. 5), при этом опасный ток будет «стекать» через цепь заземления.

Конструктивно реализация данного способа защиты от поражения электрическим током для квартир, служебных помещений заключается в прокладке отдельного заземляющего проводника РЕ (рис. 6), который впоследствии тем или иным способом заземляется.

Как это делается тема для отдельного разговора, например в частном доме можно самостоятельно сделать контур заземления. Существуют разные варианты со своими достоинствами и недостатками, но для дальнейшего понимания данного материала они не являются принципиальными, так как предлагаю рассмотреть несколько чисто практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НУЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электроприбора.

Для начала посмотрим на как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим наконечником индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с корпусом недопустим!), пальцем касаемся контактной площадки 3 , свечение индикатора 2 указывает на наличие фазы.

Помимо индикаторной отвертки, фазу можно проверить мультиметром (тестером), хотя это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 вольт. Одним щупом мультиметра (который индифферентен) прикасаемся к участку измеряемой цепи, другим — к естественному заземлителю (радиаторам, металлическим водопроводным трубам). При показаниях мультиметра, соответствующих сетевому напряжению (около 220 В), на измеряемом участке цепи присутствует фаза (схема на рис. 8).

Обращаю внимание — если замеры показывают отсутствие фазы, нельзя утверждать, что это ноль. Пример показан на рисунке 9.

  1. Теперь в точке 1 нет фазы.
  2. Появляется при замыкании переключателя S.

Поэтому следует проверить все возможные варианты.

Хочу отметить, что при наличии в проводке грозозащитного провода его невозможно отличить от нулевого проводника методом электрозамеров в пределах квартиры. Как правило, провод, который используется для заземления, имеет желто-зеленый цвет, но в этом лучше убедиться визуально, например, снять крышку розетки и посмотреть, какой провод подключен к заземляющим контактам.

© 2012-2019. Все права защищены.

Все материалы, представленные на данном сайте, носят ознакомительный характер и не могут быть использованы в качестве руководств и нормативных документов.

Работа с электричеством регулируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемого в электрике. Поэтому обозначения фазы и нуля являются стандартными для всех установочных проводов.

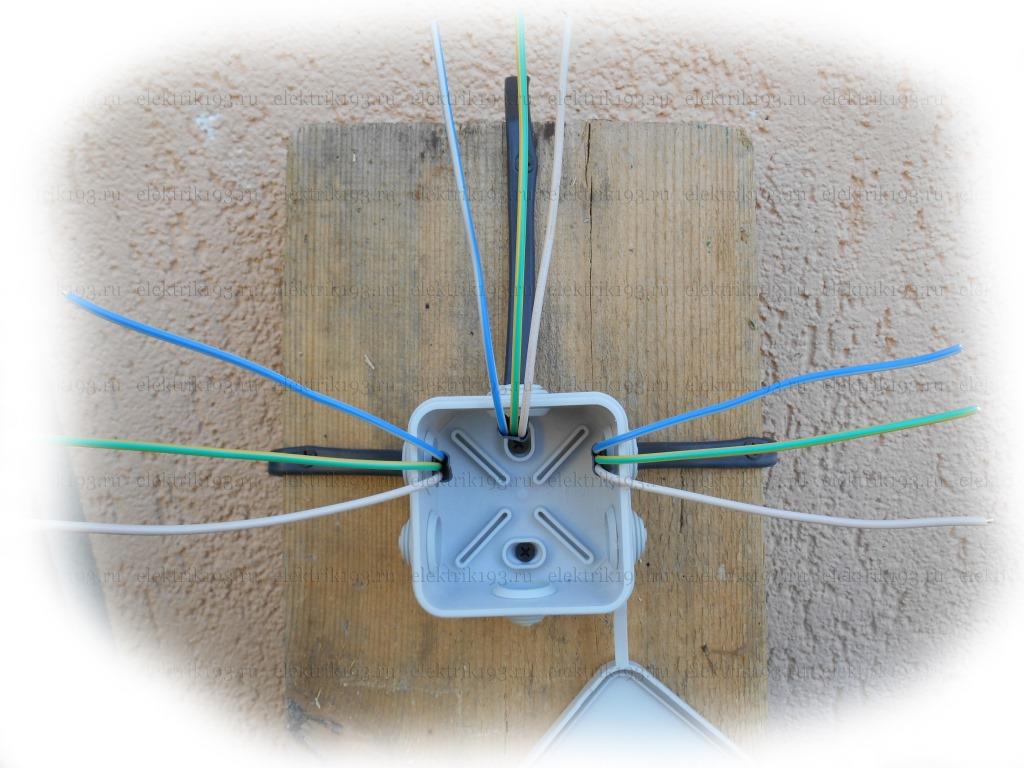

Электрик открывает распределительную коробку… А там — кабели такие же, белые… Работать с ними крайне сложно. А чтобы определить назначение каждого, нужно измерить все показатели мультиметром или .

Провода нужно проверить индикаторной отверткой или мультиметром

Понятно, что цвет проводов значительно облегчает процесс ремонта. Такой подход гарантирует безопасность работы, делает процесс проще и удобнее. К тому же, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электросети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка согласно ПУЭ.

Их несложно запомнить. Причем обычно для обустройства электросети в доме используют три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка согласно ПУЭ. Это значит, что невозможно перепутать назначение того или иного провода.

Маркировка фаз цветом поможет правильно повесить люстру, подключить к сети любое электрооборудование. Самый очевидный пример — лампа. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. Наоборот. Когда фаза и ноль, их обозначение не перепутаешь, можно даже потрогать горящую лампочку. Это абсолютно безопасно. Ведь на выключатель идет фаза, а на лампу ноль, нейтрализующий напряжение.

Буквенные подсказки

В электросхемах принята не только цветовая, но и буквенная маркировка. Главное запомнить три обозначения. Это l, n, pe в электрике. Буквенные обозначения данных также являются отличным советом для мастеров.

Цвет и символы помогут вам разобраться в проводах

Обозначение l и n в электрике наносится возле соединительных клемм . Это первые буквы английских слов или словосочетаний, обозначающих функцию того или иного провода. Эти простые символы помогут вам правильно подключить устройство к сети.

Следует отметить, что l и n в электрике являются универсальными обозначениями. Их принимают везде. Это значит, что проблем с подключением оборудования, приборов, устройств зарубежных производителей не возникнет. А обозначения l, n в электрике подскажут какой провод к какому подключать.

Заземление: безопасное зелено-желтое

Заземляющий или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель действует как резервный проигрыватель. И вступает в дело только при нарушении изоляции фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор ударит человека в момент контакта, с заземлением – нет.

Поэтому сейчас различная бытовая техника, прочая техника выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Заземляющие провода обеспечивают безопасность электричества в доме

Заземление обозначается pe — сокращение от защитного заземления. Иногда пишется слово «земля». На схемах графически обозначенный кабель может обозначаться специальными символами:

Если разобрать цветовое обозначение, то по ГОСТ Р50462 для данного типа кабеля используются желто-зеленые цвета. В жестком одножильном проводе основной цвет зеленый, окантован желтой полосой. В мягком многожильном в качестве основного цвета используется желтый. Продольная полоса, с другой стороны, зеленая. Возможны нестандартные варианты цветовой маркировки защитных соединений. При этом полосы поперечные. Кроме того, используется только зеленый цвет.

Часто заземляющий кабель соединяется с нейтральным кабелем. Затем к желто-зеленой окраске добавляется синяя окантовка на концах кабеля. При этом изменена буквенная аббревиатура — перо.

Видео: как понять цветовую маркировку проводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Вы всегда должны искать зелено-желтое сочетание.

Найти заземление в распределительном щите несложно. Для его подключения используется специальная шина. В противном случае трос крепится к кузову и металлическому дверному щитку.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, обеспечивая на выходе напряжение 220 вольт. Устраняет скачки и дисбалансы фаз, нейтрализуя их. Неудивительно, что его символом является буква n, образованная от английского слова Neutral. А сочетания обозначений n, l в электрике всегда идут рядом.

Нейтральный провод всегда синий. Конечно, есть вариации — от темно-синего до небесно-голубого. Но синий в Африке тоже синий.

Нулевой провод всегда синий свет

В распределительной коробке все кабели этого цвета сгруппированы на одной нулевой шине с соответствующей буквенной аббревиатурой. Розетки V также имеют необходимую маркировку.

Поэтому мастер никогда не запутается, куда прикрепить специальный нулевой контакт.

Такая маркировка, принцип действия применим как к однофазным, так и к трехфазным сетям.

Фаза: разные цвета

Именно через фазу проходит напряжение. Это значит, что нужно быть особенно осторожным при работе с этим типом кабеля. Этот провод обозначается в электрике буквой l, которая является аббревиатурой слова Line. В трехфазной сети применяется следующее обозначение проводника: l1, l2, l3. Иногда вместо цифр используют английские буквы… Тогда получается la, lb, lc.

Цветовая маркировка проводов

Много можно сказать о цветовом обозначении фаз. Ясно одно: фазный проводник может быть любого цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. По ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. Поэтому производители не ограничивают себя рамками определенного цвета. Например, красный и белый встречаются гораздо чаще, чем коричневый. В наборе также часто присутствуют яркие цвета – розовый, бирюзовый, оранжевый, лиловый. Считается, что яркие цвета защищают от опасности, привлекают внимание хозяина. Все-таки с напряжением не шутят.

Цветовое кодирование фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются по цвету, что облегчает работу электрика. Несмотря на это, работать с ними нужно осторожно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать назначению того или иного кабеля. Поэтому перед подключением оборудования лучше проверить правильность маркировки. Трехжильный провод лучше проверять мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой провод.

Перед подключением лучше проверить правильность маркировки специальным оборудованием.

Вообще в электрике часто используется трехжильный кабель. Поэтому важно научиться с ним работать. Цветовая симметрия также очень важна. Строго соблюдать расцветку проводов по фазам. Между собой должны соединяться только жилы одного цвета. … Иначе неприятностей не избежать. Техника может сломаться. Мастер может быть шокирован. Неправильно подключенная проводка может стать причиной пожара. Во избежание всего этого как раз и используется маркировка фаз, кабелей, клемм.

21 марта 2017 г.

Мировые производители бытовой техники используют цветные провода при сборке своего оборудования. Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов фазный, нулевой или заземленный. Это важно при подключении или отключении оборудования от источника питания.

Виды проводов

При подключении электрооборудования, монтаже различных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы являются отличными проводниками электричества.

Важно! Алюминиевые провода необходимо соединять только с алюминием. Они химически активны. Если их соединить с медью, то схема передачи тока быстро выйдет из строя. Алюминиевые провода обычно соединяются с помощью гаек и болтов. Медь — с помощью терминала. Стоит учесть, что у последнего типа проводников есть существенный недостаток – они быстро окисляются под воздействием воздуха.

Совет на случай прекращения тока в месте окисления: для восстановления подачи питания провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой один неизолированный провод или один или несколько изолированных проводников. Проводники второго типа покрыты специальной неметаллической оболочкой. Его можно обмотать изоляционной лентой или оплеткой из волокнистого сырья. Оголенные провода не имеют никаких защитных покрытий. Их используют при строительстве линий электропередач.

На основании вышеизложенного делаем вывод, что проводов имеется:

  • защищенный;
  • без защиты;
  • мощность;
  • в сборе.

Использовать строго по назначению. Малейшее отклонение от требований эксплуатации приводит к выходу из строя электросети. В результате короткого замыкания возникают пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и производственного назначения применяют изолированные кабели. Они состоят из множества проводящих нитей. Каждая из них окрашена в соответствующий цвет. Обозначение ЛО, Л, Н в электрике позволяет сократить время на монтажные и, при необходимости, ремонтные работы.

Приведенное ниже обозначение в электротехнике Л и Н полностью соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, напряжение в которых достигает 1000 В. Имеют глухозаземленную нейтраль. В эту группу входит электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и земли необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные провода

Сеть переменного тока имеет провода под напряжением. Их называют фазными проводниками. В переводе с английского языка термин «фаза» означает «линия», «активный провод» или «провод под напряжением».

Контакт человека с фазным проводом, лишенным изоляции, может привести к серьезным ожогам или даже смерти. Что означает обозначение в электрике L и N? На электрических схемах фазные жилы обозначаются латинской буквой «L», а в многожильных кабелях изоляция фазных жил окрашивается в один из следующих цветов:

  • Белый;
  • черный;
  • Коричневый;
  • Красный.

Рекомендации! Если по каким-либо причинам электрик сомневается в достоверности информации, отображающей цветовую маркировку жил кабеля, для определения находящегося под напряжением провода используйте индикатор низкого напряжения.


Нулевые жилы

Эти электрические провода подразделяются на три категории:

  • нулевые рабочие жилы.
  • нулевые защитные (заземляющие) жилы.
  • нулевые проводники, совмещающие защитные и рабочие функции.

Какое обозначение проводов в электротехнике L и N? Нейтраль сети или нулевой рабочий проводник на схемах электрических цепей обозначается латинской буквой «N». Нейтральные жилы кабелей имеют следующую окраску:

  • синего цвета по всей длине без дополнительных вкраплений;
  • синего цвета по всей длине жилки без дополнительных включений.

Что означают L, N и PE в электротехнике? PE (N-RE) — нейтральный защитный проводник, который окрашен чередующимися желтыми и зелеными линиями по всей длине провода, входящего в кабель.

Нулевые жилы третьей категории (РЕН-провода), совмещающие рабочие и защитные функции, в электротехнике имеют цветовую маркировку (L и N). Провода окрашены в синий цвет с желто-зелеными полосами на концах и соединениях.

Необходимость проверки маркировки

Обозначение ЛО, Л, Н в электрике при монтаже электрических сетей является важной деталью. Как проверить правильность цветового кодирования? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников фазный, а какой нулевой с помощью индикаторной отвертки, нужно прикоснуться ее жалом к ​​неизолированной части провода. Если светодиод загорается, значит, произошло прикосновение к фазному проводу. После прикосновения отверткой к нулевому проводу светового эффекта не будет.

Важность цветовой маркировки проводников и строгое соблюдение правил ее применения позволит значительно сократить время на монтажные работы и устранение неисправностей электрооборудования, при этом игнорирование этих основных требований оборачивается риском для здоровья.

Wire Frame Color Tools — Выпущенные сценарии и темы

Лумпенгном (Лумпенгном)

#1

Привет,
Поскольку в Blender 2. 80 теперь есть каркасы из цветной проволоки, вот аддон, который может делать несколько вещей:

POLYKRAFT — 26 февраля 19

Blender 2.93 — Инструменты цвета каркаса

— Установить цвет провода нескольких объектов на определенный цвет — Установить цвет провода нескольких объектов на случайный цвет — Установить цвет провода нескольких объектов на случайный диапазон цветов — Установить …

  • выберите несколько объектов и задайте им случайный цвет
  • выберите несколько объектов и задайте им всем одинаковый цвет
  • выберите несколько объектов и задайте им случайный диапазон цветов
  • изменить цвет провода на цвет отображения окна просмотра в материале

Последнее полезно, если вы хотите различать группы объектов, а также друг друга.
Например, вы можете захотеть, чтобы все растения были зелеными. Но вы не хотите, чтобы все растения были одного типа зеленого цвета, но с разными оттенками зеленого.

Вот короткое видео, объясняющее это:

9 лайков

РобВу (Роб)

#2

Красиво!!

Спасибо за это!

1 Нравится

ЯФУ (английский не мой родной язык)

#3

Спасибо, что поделились!
Возможно ли, чтобы Wireframe автоматически принимал соответствующий цвет Viewport Display для вкладки материала в выбранных объектах?

Я думаю, что это должно быть официальной функцией, но в то же время было бы неплохо иметь возможность добиться этого с помощью аддона.

2 лайков

Лумпенгном (Лумпенгном)

#4

ЯФУ:

Возможно ли, чтобы Wireframe автоматически принимал соответствующий цвет Viewport Display для вкладки материала в выбранных объектах?

Правильно ли я понимаю:

  • выбрать объект
  • выбрал цвет отображения области просмотра, например синий
  • Каркас объекта теперь синий

Вот как это работает сейчас. Цвет отображения области просмотра (технически называемый цветом объекта) используется в качестве цвета каркаса.
Или, по крайней мере, его производное. Способ, которым Клемент реализовал цветные провода в исходном коде, цвет меняется в зависимости от того, выделен объект или нет. Если объект выделен, он ярче, а если не выделен, то темнее.
Я не могу повлиять на это с Python, потому что это метод, определенный в исходном коде C.

[править] Арр… умничка. Я только что прочитал ваш пост еще раз и увидел, что вы имели в виду в панели материалов.
Это должно быть относительно легко сделать с помощью кнопки на панели объектов. Если пользователь нажмет кнопку, скрипт проверит цвет отображения материала и соответствующим образом изменит его.
Если объект имеет более одного материала, ему нужно будет автоматически выбрать один из материалов, хотя это означает, что, вероятно, будет использоваться первый материал.

Вероятно, будет сложнее реализовать метод, который автоматически меняет цвет провода, если пользователь меняет цвет отображения материала.
[/править]

Лумпенгном (Лумпенгном)

#5

Добавлена ​​возможность отображать окно просмотра материала:

Получает цвет отсюда:

3 лайков

ЯФУ (английский не мой родной язык)

#6

отлично, спасибо!

Лумпенгном:

Если объект имеет более одного материала…

Я не думал об этом… Да, первый материал может быть хорошим выбором

1 Нравится

Дрейз (Дрейз)

#7

Только что опробовал ваш аддон. Отлично работает в каркасном режиме, но, к сожалению, я не могу использовать его в твердотельном или визуализированном режимах.

1 Нравится

Лумпенгном (Лумпенгном)

#8

Да, к сожалению, в Blender нет способа изменить цвет каркаса в твердом или визуализированном режиме.
Я согласен, что это было бы здорово. Также было бы неплохо иметь возможность менять провода контейнеров, ламп и подобных объектов, но, к сожалению, на данный момент это невозможно из-за ограничений Blender.

Дрейз (Дрейз)

#9

Я немного копался в коде, искал подсказки. В режиме Wireframe есть движок wirerfame с некоторыми переменными, которые определяют, как он работает и куда и откуда он идет, но добавление этих функций в другие режимы также требует некоторых усилий. Хотя я бы с удовольствием. Мой C не так хорош, хотя.

Но это должно быть возможно! Код весь есть, просто правильно направляет в режимах отрисовки вьюпорта.

2 лайков

Лумпенгном (Лумпенгном)

#10

Я думаю, что кто-то недавно написал на devtalk, что хочет решить эту проблему. Хотя, может быть, неправильно запомнил.

Редактировать: А, я вижу, это был ты.
Потрясающе. Я бы хотел, чтобы повсюду были цветные каркасы. Также для камер, фонарей, пустой тары и всего остального.

2 лайка

ШЕК

#11

Привет! Параметр «Случайный цвет» в вашем аддоне устанавливает для материала альфа = 0, но по-прежнему меняет цвета, что бесполезно, если альфа равна нулю. Это ошибка?

1 Нравится

(Мэтт)

#12

Было бы здорово иметь возможность выбирать объекты по цвету, но не уверен, хотите ли вы добавить или нет.

Итак, если у вас есть объекты, настроенные на красный/синий каркас, но по какой-то причине не в одной коллекции. Разрешить выбирать объект(ы) по красному каркасу?

Лумпенгном (Лумпенгном)

№13

ШЕК:

Привет! Параметр «Случайный цвет» в вашем аддоне устанавливает для материала альфа = 0, но по-прежнему меняет цвета, что бесполезно, если альфа равна нулю. Это ошибка?

Спасибо за сообщение об ошибке. Я исправил это, и теперь это должно работать.

Лумпенгном (Лумпенгном)

№14

Kickflipkid687:

Может быть здорово иметь возможность выбирать объекты по цвету, но не уверен, хотите ли вы добавить или нет.

Итак, если у вас есть объекты, настроенные на красный/синий каркас, но по какой-то причине не в одной коллекции. Разрешить выбирать объект(ы) по красному каркасу?

Это уже возможно с ванильным Блендером.
Выберите свой объект → Shift — G → цвет.

Было бы неплохо, если бы можно было выбирать похожие цвета. Однако я боюсь, что это выходит за рамки этого дополнения.

1 Нравится

(Мэтт)

№15

А, хорошо. Да, я пробовал этот аддон. Как говорили некоторые другие, слишком плохо, как работает каркас блендера / вам нужно войти в специальный режим / ситуацию, чтобы увидеть цвета.

Но это работает!

ШЕК

№16

Привет, мне нравится этот аддон ..
Интересно, возможно ли реализовать случайный цвет на наложениях каркаса , а также на объектах, подобных этому >

Lumpengnom (Лумпенгном)

# 17

Было бы здорово.
К сожалению, я считаю, что это невозможно с надстройкой Python.

Цвета наложения каркаса определяются в:
Настройки → Темы → 3d Viewport → Wire
Я почти уверен, что Blender позволяет использовать только один цвет провода.

1 Нравится

ШЕК

# 18

Привет, спасибо за ответ!
Я провел небольшое расследование и обнаружил, что возможно наложение многоцветных проводов, но не с помощью надстройки Python.

Код находится здесь source/blender/draw/engines/overlay/overlay_wireframe.c.
Найден здесь

В настоящее время Blender позволяет использовать не один, а 3 цвета проводов >

НО
Blender позволяет использовать многоцветные провода >

Я бы сказал, что возможность есть, кто-то со знаниями должен это реализовать!

Кстати, я получил Multicolor Wire Overlay Посмотрите таким образом, и я доволен этим😉 Выглядит хорошо, но работает только в режиме редактирования!

Итак, есть ли возможность
Можете ли вы это осуществить?

Лумпенгном (Лумпенгном)

# 19

Я не думаю, что это возможно в качестве дополнения. Хотя, если кто-нибудь знает, как это сделать, мне было бы очень интересно.

Если вы измените код C, вам придется разветвить Blender, что является излишним для такой функции. И я все равно не знаю, как это сделать.

Blender позволяет использовать многоцветные провода в каркасном режиме, но я не знаю, как добавить это к наложению проводов в сплошном режиме. Я думаю, вам придется реализовать это в C.

Наложение многоцветных проводов в вашем последнем gif на самом деле не показывает многоцветные провода. Это просто делает провода прозрачными и показывает цвет объекта ниже. Но это хороший вариант, имхо.

Думаю, я мог бы реализовать кнопку, устанавливающую наложение, делающее провода прозрачными, но я не уверен, что этот аддон должен возиться с настройками наложения пользователей. Остальная часть этого дополнения работает для каждого объекта, и настройка прозрачных каркасов в любом случае выполняется всего двумя щелчками мыши в пользовательском интерфейсе. Будет ли такая функция вообще улучшением?

Голограмма

#20

Я искал способ изменить цвет объектов, если он установлен на отображение проводов. К сожалению, это не представляется возможным. Было бы здорово, если бы кто-то мог добавить цветовую рамку для отображения Wire в патче Blender.

следующая страница →

Цвет провода… — Электрика — Chief Delphi

Joe_Johnson

#1

Привет всем,
В очередной раз я извиняюсь за вопрос, ответ на который может быть легко найден… … кем-то, но не мной.

Существует ли какое-либо правило, определяющее цвет провода между двигателем и его приводным устройством (в моем случае это Jaguar, но этот вопрос в равной степени относится и к Victor, и к Spike)?

Я знаю, что 12 В и земля, идущие к драйверу двигателя, должны быть определенного цвета по правилам, но я не смог найти ничего, что определяло бы цвет, идущий между двигателем и драйвером. Я также знаю, что существуют правила минимального калибра (исходя из размера предохранителя, если я правильно понимаю).

Наконец, я тоже понимаю, что, вообще говоря, в правилах FIRST разрешено то, что не запрещено, но боюсь, что я что-то упустил.

Мысли?

Джо Дж.

Racer26

#2

Нет такого правила, предписывающего цвета проводов для провода ControlDevice->Motor, так как здесь меняется полярность. Вам разрешено использовать любые цвета, однако команды обычно используют полностью черный, красный/черный, обозначающий направление вперед, или какой-либо некрасный/черный цвет.

Аль_Скеркевич

#3

Joe,

Вся активная проводка ответвления щита распределения питания с постоянной полярностью (т. е., за исключением релейного модуля, регулятора скорости или выходов датчиков) должна иметь следующую цветовую маркировку:
A. Использование красный, белый, коричневый или черный с полосатым проводом для соединений +24 В постоянного тока, +12 В постоянного тока и +5 В постоянного тока.
B. Используйте черный или синий провод для общего (-) соединения.

Вы можете использовать любой цвет для выходной стороны. Красный и черный могут запутаться, если поменять полярность двигателя на выходе контроллера. По-прежнему красно-черная проводка избавляет вас от необходимости покупать дополнительные цвета.

Джон_Стратис

#4

Наоборот, Ал… мы считаем, что использование двух цветов полезно и помогает избежать путаницы. Если вам нужно отсоединить что-то в любой точке от регулятора скорости, повторное подключение может привести к путанице, если оба провода одного цвета — возможно, подключение в обратном направлении может быть проблемой.

IMO (это не мнение GDC или инспекторов). Всегда полезно использовать два цвета для двигателей и всегда подключать их к регуляторам скорости одинаково (красный к M+, черный к M). -, Например). Таким образом, вы можете намного проще избежать ошибок и убедиться, что вы всегда подключаете его одинаково для своих программистов (иначе они будут ненавидеть вас, когда им придется постоянно менять направление вещей в коде).

Аль_Скеркевич

#5

Джон,
Я не имел в виду использовать один и тот же цвет для обеих выходных клемм, просто потому, что цветовой код не распространяется на выходы регулятора скорости. Мы используем пары красный/черный для всего и меняем направление по мере необходимости на конце проводки двигателя.

jspatz1

#6

Избегайте использования зеленого цвета. В наш первый год мы использовали зеленый цвет между Victors и Motors, потому что у нас был большой запас. При осмотре инспектор сказал, что зеленый зарезервирован для земли (которую он только что выдумал, в правилах этого нигде нет) и заставил нас перепаять все моторы. Вероятно, это больше не повторится, но лучше перестраховаться.

Аль_Скеркевич

#7

Джефф,
Я бы сделал такую ​​же оценку. Зеленый или зеленый с желтым — это универсальный цвет для защитного заземления, который подразумевает соединение с низким импедансом с заземляющим стержнем или водопроводной трубой. Это также провод, к которому вы должны подключить прерыватель замыкания на землю. Хотя правила для роботов, регулирующие этот цвет, не существует, мы хотим, чтобы учащиеся использовали стандартные цветовые коды, чтобы у них не было проблем в другом месте.

Джо_Джонсон

#8

Аль Скеркевич:

…Зеленый или зеленый с желтым — универсальный цвет для защитного заземления…

Я думаю, что это слишком сильное заявление. Автомобильная проводка использует зеленый цвет во многих местах для проводов, кроме заземления. Автоматическое оборудование MFG не ограничивает себя незелеными цветами в своих ПЛК. Существует много зеленых проводов, которые используются в приложениях, не связанных с безопасным заземлением.

Если нет запрета на это, я думаю, это должно быть разрешено.

Джо Дж.

тексаркана

#9

Аль Скеркевич:

Джефф,
Я бы сделал такую ​​же оценку. Зеленый или зеленый с желтым — это универсальный цвет для защитного заземления, который подразумевает соединение с низким импедансом с заземляющим стержнем или водопроводной трубой. Это также провод, к которому вы должны подключить прерыватель замыкания на землю. Хотя правила для роботов, регулирующие этот цвет, не существует, мы хотим, чтобы учащиеся использовали стандартные цветовые коды, чтобы у них не было проблем в другом месте.

Это совершенно неправильно. Инспектору не место придумывать правила на месте, основываясь на своем личном мнении, просто для того, чтобы преподать урок. В роботе FRC очень мало водопроводных труб и GFI. Если он хочет преподать урок о домашней электропроводке и призвать учеников не использовать зеленый провод, он может дать этот совет, но вы не устанавливаете правила и не заставляете команды переделывать своего робота на турнире, потому что вы чувствуете, что они использовали плохой провод. упражняться. Существует 1000 эмпирических правил хорошей механической и электрической практики, которых нет в правилах, и вы не можете просить команды приспосабливаться к любимому гороху каждого инспектора. Как механик-инспектор, я бы не стал заставлять бригаду подкладывать стопорные шайбы под гайки, даже если бы твердо считал, что они должны это делать, потому что это не входит в правила и не мое дело добавлять это. Если бы GDC намеревался не использовать цвет провода, они бы включили его в правила. У инспекторов есть контрольный список не просто так.

Аль_Скеркевич

#10

Whoa Tex,
Я не говорил, что заставлю команду удалить его. Я сказал, что согласен с оценкой, что зеленый цвет используется для обозначения уровня безопасности. Таким образом, я бы сообщил команде о своей оценке, и пусть они решают. Инспекторы обязаны стараться помогать командам. Мы находимся на передовой, чтобы помочь вам быть конкурентоспособными, потому что это лучше для всех участников. Поскольку зеленый цвет часто считается общим/заземлением/заземлением/безопасностью, электрик подойдет, чтобы помочь вам устранить неполадки, и, естественно, подумает, что зеленый подключен к общему аккумулятору. Если использовать его на выходе регулятора скорости, это может позволить человеку подключить к нему счетчик или другое электрическое устройство, думая, что оно обычное, и найти там импульсный сигнал 12 вольт. Дым может следовать. В автоэлектрике, как указал Джо, есть и другие цветовые коды.
Как всегда, команды имеют право задавать вопросы инспектору и просить LRI вынести решение. LRI обычно включает главного судью и FTA в обсуждения, выходящие за рамки правил. Как бы мы ни старались помочь, команды часто игнорируют наши советы. Свидетельством этого являются команды, которые устанавливают панель выключателя вверх дном, и выключатели выпадают, или команды, которые прикрепляют цепные звездочки непосредственно к валам двигателей CIM без использования дополнительных опорных поверхностей, и двигатели выходят из строя во время финального матча. Список длинный, это лишь некоторые из них.

тексаркана

#11

Аль Скеркевич:

Whoa Tex,
Я не говорил, что заставлю команду удалить его. Я сказал, что согласен с оценкой, что зеленый цвет используется для обозначения уровня безопасности.

Хорошо. Он сказал, что инспектор заставил их перемонтировать его, и вы сказали, что согласны с этой оценкой.

фсгонд

#12

орел33199:

Наоборот, Ал… мы считаем, что использование двух цветов полезно и помогает избежать путаницы. Если вам нужно отсоединить что-то в любой точке от регулятора скорости, повторное подключение может привести к путанице, если оба провода одного цвета — возможно, подключение в обратном направлении может быть проблемой.

IMO (это не мнение GDC или инспекторов). Всегда полезно использовать два цвета для двигателей и всегда подключать их к регуляторам скорости одинаковым образом (красный к M+, черный к M-). , Например). Таким образом, вы можете намного проще избежать ошибок и убедиться, что вы всегда подключаете его одинаково для своих программистов (иначе они будут ненавидеть вас, когда им придется постоянно менять направление вещей в коде).

Наша политика заключается в использовании разных разъемов на проводах, чтобы не было возможности подключить что-либо наоборот. Это может быть большой проблемой, если в одной и той же коробке передач есть 2 кулачка, которые работают напротив друг друга.

Джон_Стратис

№13

фсгонд:

Наша политика заключается в использовании разных разъемов на проводах, чтобы не было возможности подключить что-либо наоборот. Это может быть большой проблемой, если в одной и той же коробке передач есть 2 кулачка, которые работают напротив друг друга.

в этой ситуации (два CIM, которые всегда должны работать друг против друга), мы бы обработали это в коде, и красный провод по-прежнему будет идти к M+, а черный к M-. Что вы имеете в виду под разными коннекторами?

дтенжиниринг

№14

Обычно мы используем все желтые провода для перехода от наших реле/регуляторов скорости к нашим двигателям. Я бы сказал, что около 50% инспекторов выражают озабоченность по этому поводу, поэтому мы вежливо указываем, что причина, по которой мы это делаем, состоит в том, чтобы предупредить людей о том, что мы не знаем, будет ли провод + или — в любой момент времени. и объясните, как реле и регулятор скорости работают для изменения направления вращения двигателей.

Обычно это их устраивает. Они уходят, зная немного больше о роботах и ​​проверках FRC (многие делают это впервые и просто стараются быть тщательными), и мы рады помочь объяснить им причины нашего выбора. Если у них все еще есть проблемы, мы советуем им обсудить этот вопрос со своим главным инспектором, проверить книгу правил и вернуться к нам.

У нас никогда не было проблем.

Ну с цветными проводами то есть. Однажды много лет назад мы использовали акустический провод (только «вниз по течению» от элементов управления), и главный инспектор выразил обеспокоенность тем, что его класс огнестойкости изоляции отличается от менее гибкой автомобильной/домашней проводки. Выяснилось, что его опасения были основаны на том факте, что он проложил провода громкоговорителей в стены своего дома, а затем попросил строительного инспектора вырвать их все.

Мы указали, что все наши провода были значительно большего диаметра, чем требуется по правилам, и что провода не были зарыты на виду в изолированной стене, так что шансы перегрева были практически нулевыми. Это было очень важно, так как трассы электропроводки нельзя было заменить менее чем за четыре-шесть часов интенсивной работы, а это время требовалось для решения других вопросов.

Обратите внимание, что мы сохранили наши саркастические комментарии о государственном жилищном кодексе, который на самом деле не применяется к роботам, и, хотя и были тверды в наших аргументах, старались быть уважительными.

К счастью, в четверг вечером ведущий инспектор при поддержке директора турнира запросил второе мнение «от FIRST». Я не знаю, кому они звонили, но: а) мы передали технику ВМЕСТЕ с проводом динамика и б) с тех пор мы очень консервативны в выборе проводки.

FIRST обычно поступает правильно, если вы даете всем добровольцам возможность сделать это, проявляя вежливость, слушая, что вам говорят, и спокойно и разумно объясняя свою позицию.

Джейсон

Эл_Скеркевич

№15

Джейсон,
На самом деле это зависит от провода динамика, но самое главное — это способность изоляции выдерживать пробой напряжения. Большинство проводов способны выдерживать 300 вольт, которых мы никогда не достигаем. Провод громкоговорителей, как правило, не имеет номинала, но типичные домашние системы, работающие на 100 Вт на канал, могут легко достигать пикового значения более 80 вольт, поэтому провод может справиться с этим. Инспекторы по строительству, следующие большинству электрических правил, ожидают/требуют, чтобы любая проводка более 25 вольт была в кабелепроводе. Именно по этой причине усилители PA имеют выходное напряжение 25 вольт, а также выходное напряжение 70,7 вольт. Это не меняет того факта, что присутствуют более высокие напряжения, но делает инспектора счастливым. Во многих штатах кабелепровод не требуется в жилых помещениях. Миннесота является одним из них, и используемый провод имеет двойную изоляцию.

Дэнни_Диаз

№16

Аль Скеркевич:

Как бы мы ни старались помочь, команды часто игнорируют наши советы. Свидетельством этого являются команды, которые монтируют панель выключателя вверх дном, и выключатели выпадают…

Ой. Я случайно попал в эту лодку; мы учитывали все, что могло упасть/повиснуть/свиснуть с/вниз/из электрической системы робота (которая была установлена ​​вверх ногами в качестве меры защиты от шаров и для экономии места на роботе) — однако, я думаю, мы никогда не рассматривали падающие выключатели так как нам трудно вытащить их вручную, как есть. Но, думаю, я понимаю, что это просто еще одна вещь, которую нам нужно учитывать. Любые предложения о том, как гарантировать, что выключатели не выпадут, кроме установки платы правильной стороной вверх? Была ли это проблема с новыми платами распределения питания?

— Дэнни

Al_Skierkiewicz

# 17

Дэнни,
Я разговаривал со старыми блоками предохранителей. Новый PD держится довольно крепко, пока не будет использован неоднократно. Однако, если ваш робот сильно срывается с кочки, стоит подумать о том, как накрыть выключатели куском лексана, который не будет мешать их обзору для осмотра.

Джовебер

# 18

Дэнни Диас:

Ой. Я случайно попал в эту лодку; мы учитывали все, что могло упасть/повиснуть/свиснуть с/вниз/из электрической системы робота (которая была установлена ​​вверх ногами в качестве меры защиты от шаров и для экономии места на роботе) — однако, я думаю, мы никогда не рассматривали падающие выключатели так как нам трудно вытащить их вручную, как есть.
