Какой кабель нужен для духового шкафа электрического

Главная » Статьи » Какой кабель нужен для духового шкафа электрического


Как правильно подключить духовой шкаф к электросети. Какой нужен провод и автомат защиты?

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

  • 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
  • обычная евророзетка на 16А, с контактами под заземляющий проводник
  • вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
  • диффавтомат на 16А, либо УЗО + диффавтомат

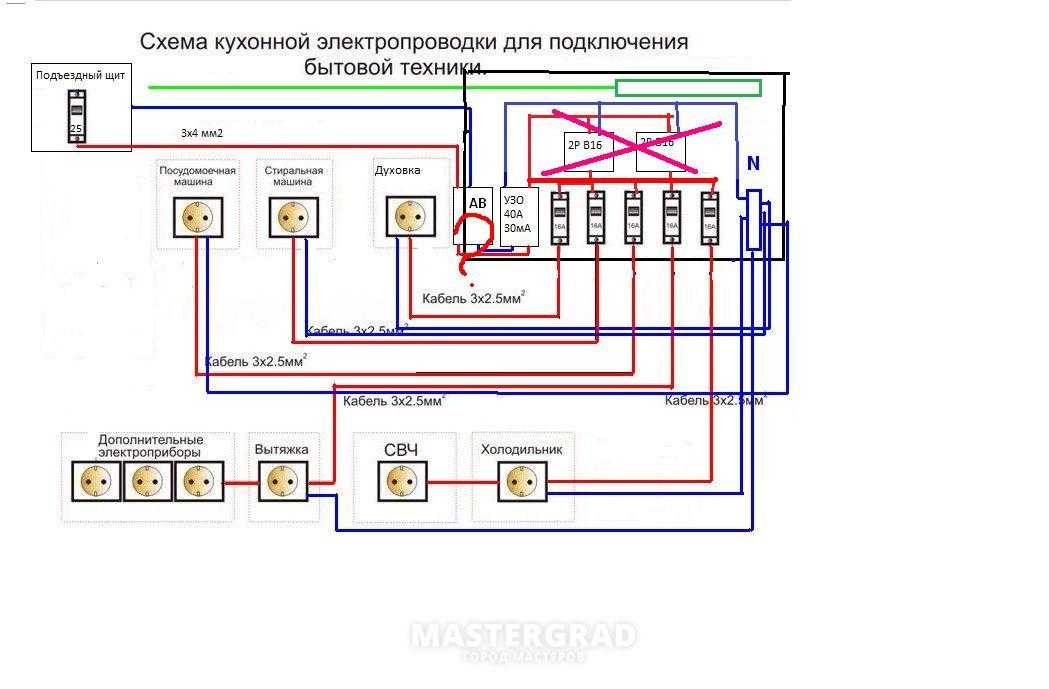

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

  • духовка должна быть мощностью не более 3,5кВт
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе. Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

  • медный трехжильный кабель ВВГнГ-Ls 3*6мм2
  • розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)

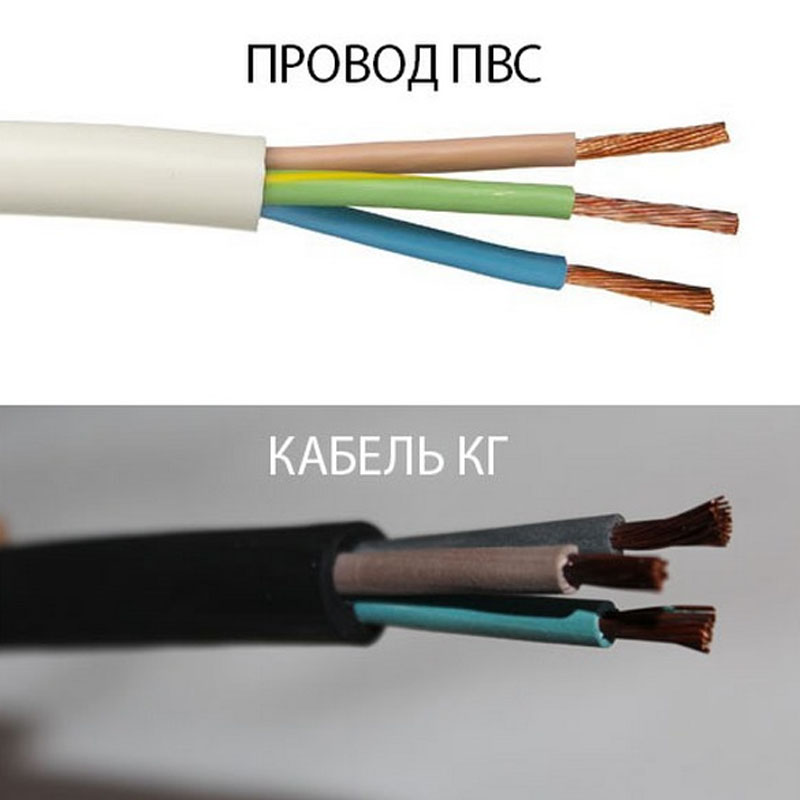

  • провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

  • фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
  • нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
  • жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки. А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

  • духовой электрический шкаф должен иметь отдельный автомат защиты
  • кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

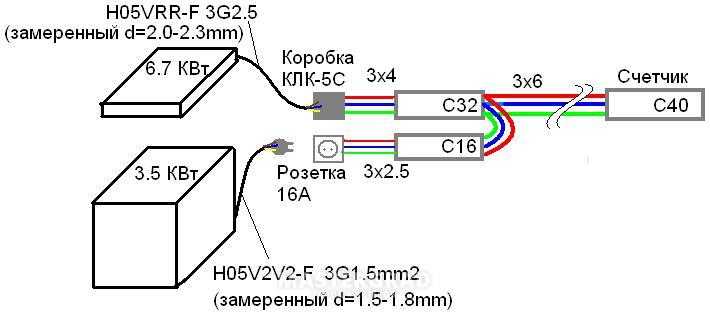

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

domikelectrica.ru

Подключение духового шкафа (духовки) к электросети

При покупке мощной бытовой техники неизбежно возникает вопрос о ее установке и подключении. Можно, конечно, довериться мастеру, но подключение духового шкафа обходится в 25$. И это если проводка уже есть. То есть, за то, чтобы включить в розетку, установить на место, прикрутить к торцам кухонного шкафа. Если же надо тянуть проводку, стоимость работы возрастает в разы. Потому многие задумываются о том, чтобы сделать все самостоятельно.

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение. Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

  • Во время работы духовки включить какую-то мощную технику в ту же розеточную группу невозможно — будет выбивать автомат.
  • Периодически придется менять оплавленные розетки, так как на длительное пропускание значительных токов они не рассчитаны.

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

Закладывать проводку под подключение бытовой техники желательно на стадии ремонта

На старые провода подключать солидную нагрузку нежелательно, но если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил. Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм2 (медь), и установлен автомат подходящего номинала (16 А).

Сечение жил и номинал автомата

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение  — 2,5 мм2, автомат — на 16 А. Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

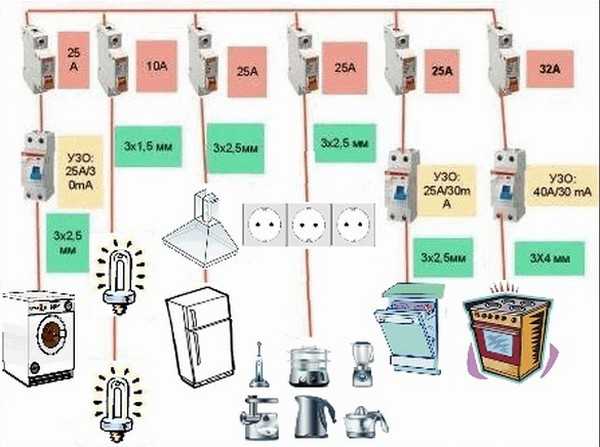

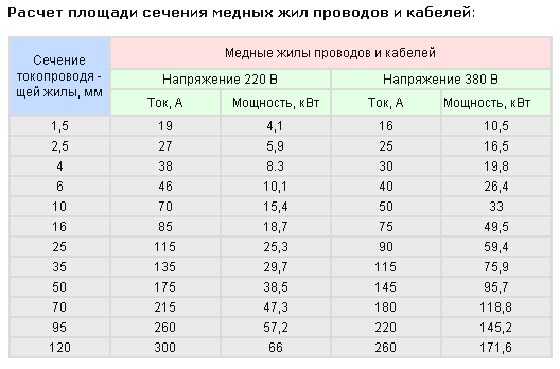

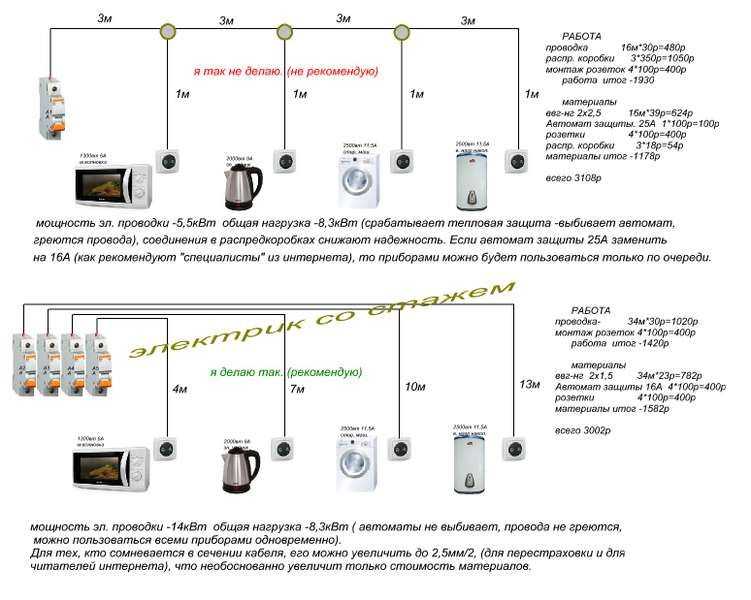

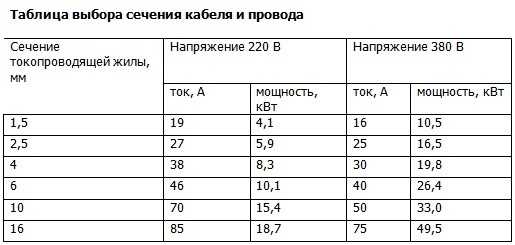

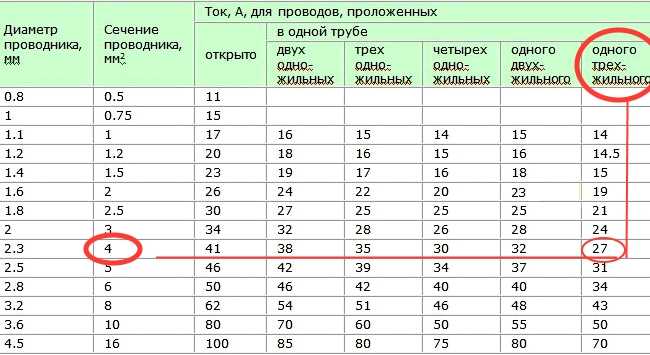

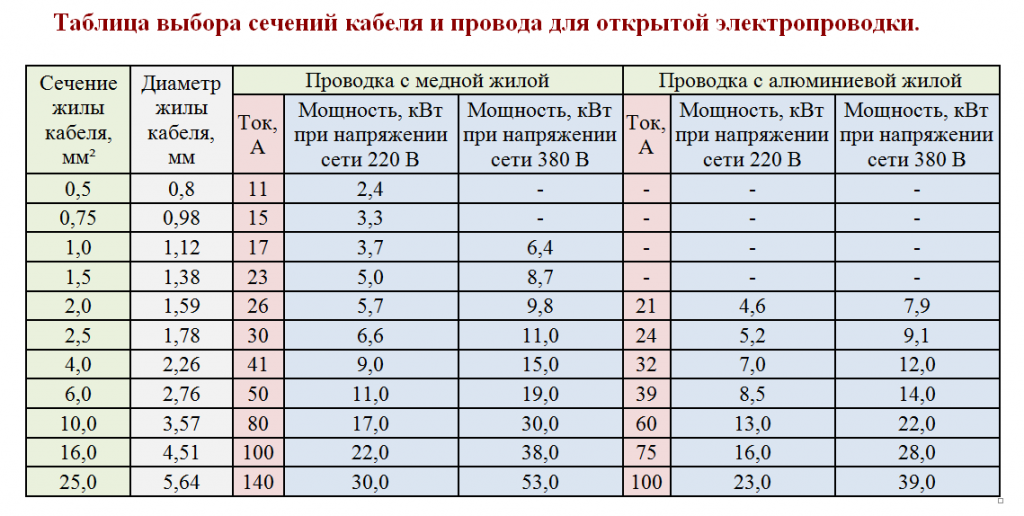

Таблица выбора сечения кабеля

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности. Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм2. На линию ставят автомат на 25 А.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность. Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

Схема подключения духового шкафа с УЗО

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

Способы прокладки проводки

Вообще проводку принято прокладывать скрытно — в штукатурке или штробах. Но это пыльная и разрушительная работа, которая оставляет заметные следы. Хорошо, если можно все легко исправить переклеив обои или перекрасив стены. Если нет, придется использовать другие способы прокладки кабеля.

Первый способ — проложить в кабель-каналах. Это пластиковые или металлические короба, в которые укладываются кабели. Они прикручиваются к стенам и имеют съемные крышки. Эстетичность такого решения спорна. В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Прокладка в кабель канале и специальном плинтусе

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

Выбор места для розетки

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

  • Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены. Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

    Установить розетку под духовой шкаф можно на уровне плинтуса

  • Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке. Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

    Вариант установки розетки для подключения зависимого

  • Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом. Подключение духового шкафа при помощи розетки, установленной за духовым шкафом. Вариант не для всех производителей. Так рекомендует делать только Бош Многие говорят о том, что сзади духового шкафа устанавливать розетку нельзя Схема установки духового шкафа от Bosch
  • Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

    Оптимальный вариант — в шкафчике рядом

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший. Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

  • К третьему фаза.
  • К пятому — нейтраль. Провод синего или голубого цвета.
  • К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

elektroznatok.ru

Какой провод для духового шкафа выбрать

Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

Выбираем провод

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд. Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии. Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах. Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

  • Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
  • Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм. кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

  • правильно выбрать место и поверхность;
  • установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;
  • выбрать розетку и установить ее;
  • выполнить подключение электрического провода;
  • подключить духовой шкаф.

www.duhovka.vyborkuhni.ru

Выбираем кабель для духового шкафа

Ни для кого не является секретом, что во многих семьях газовые плиты заменяются на отдельные варочные поверхности и электрические духовые шкафы. Популярность духовых шкафов среди населения вполне объяснима — они доступны, позволяют готовить пищу и выпекать пироги с большим комфортом, а главное, более понятным итоговым результатом. При покупке энергоэффективного духового шкафа — энергопотребление окажется не критично высоким. Но вот каким кабелем подвести электричество к духовому шкафу?

Стандартные электрические духовые шкафы рассчитаны на энергопотребление порядка 3,5-3,8 киловатт, то есть проводка должна иметь запас прочности в 4 киловатта. Никакой провод толщиной 0,75 миллиметров такую нагрузку не сможет выдержать, поэтому основной выбор встает между проводами толщиной сещения 1,5 или 2,5 мм.кв. Теоретические расчеты говорят о том, что медный кабель Воронеж с толщиной сечения в 1,5 мм.кв способен выдержать нагрузку в 4,1 киловатт при напряжении 220 вольт. Провод с толщиной сечения в 2,5 мм.кв. способен выдержать нагрузку в 5,9 киловатт. Провод с толщиной сещения в 4 мм.кв. способен выдержать нагрузку в 8,3 киловатта, а в 6 мм. кв. — все 10,1 киловатт. Естественно, если от домашнего щитка до вашего духового шкафа к проводу больше ничего подключаться не будет, то вполне хватет стандартного решения в 1,5 мм.кв. Если на пути будет подключено электрооборудование в зале, спальне и только затем на кухне духовой шкаф в тандеме с холодильником, микроволновкой, посудомоечной машиной, то не следует даже заморачиваться — необходимо проводить отдельный питающий провод для духового шкафа.

Связано это с тем, что если даже проводка будет выдерживать — она будет нагреваться. Нагревание приводит к постепенной порче изоляции — оплетки. Как результат, рано или поздно проводка перегорит из-за замыкания. Хорошо, если обойдется без пожара. Поэтому лучше потратиться и протянуть отдельный силовой провод от электрического щитка сечением в 2,5 мм.кв для сохранения возможности одновременного использования, к примеру, с посудомоечной машиной.

megaobzor.com


Смотрите также

  • Кабель для проводки в доме
  • Труба для проводки кабеля
  • Узк устройство закладки кабеля
  • Жаростойкий кабель для сауны
  • Кабель для подключения телефона к телевизору
  • Соединитель телевизионного кабеля
  • Проводка в бревенчатом доме в кабель канале
  • Выбор кабелей по допустимому току
  • Как подключить штекер к кабелю антенному
  • Как найти обрыв провода в кабеле
  • Как выбрать сечение кабеля

Подключение духового шкафа к электросети

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

  • 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
  • обычная евророзетка на 16А, с контактами под заземляющий проводник
  • вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
  • диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

  • духовка должна быть мощностью не более 3,5кВт
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно.  Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то

розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Подключение вилки духового шкафа

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

  • медный трехжильный кабель ВВГнГ-Ls 3*6мм2
  • розетка и вилка для плит на ток 32А
  • диффавтомат 32А
  • провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

  • фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
  • нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
  • жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

  • духовой электрический шкаф должен иметь отдельный автомат защиты
  • кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

//youtu.be/QQ5bMtXCxrk

сечение кабеля, номиналы автоматов, место под розетку

При покупке мощной бытовой техники неизбежно возникает вопрос о ее установке и подключении. Можно, конечно, довериться мастеру, но подключение духового шкафа обходится в 25$. И это если проводка уже есть. То есть, за то, чтобы включить в розетку, установить на место, прикрутить к торцам кухонного шкафа. Если же надо тянуть проводку, стоимость работы возрастает в разы. Потому многие задумываются о том, чтобы сделать все самостоятельно.

Содержание статьи

  • 1 Проводка, ее сечение и автоматы
    • 1.1 Сечение жил и номинал автомата
    • 1.2 УЗО — надо или нет
    • 1.3 Способы прокладки проводки
  • 2 Подключение духового шкафа к электричеству: варианты
  • 3 Выбор места для розетки
  • 4 Установка клеммной колодки
  • 5 Подключение кабеля/шнура к духовому шкафу
    • 5. 1 К сети 220 В
    • 5.2 К сети 380 В

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение. Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

  • Во время работы духовки включить какую-то мощную технику в ту же розеточную группу невозможно — будет выбивать автомат.
  • Периодически придется менять оплавленные розетки, так как на длительное пропускание значительных токов они не рассчитаны.

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

Закладывать проводку под подключение бытовой техники желательно на стадии ремонта

На старые провода подключать солидную нагрузку нежелательно, но если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил. Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм2 (медь), и установлен автомат подходящего номинала (16 А).

Сечение жил и номинал автомата

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение  — 2,5 мм2, автомат — на 16 А. Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

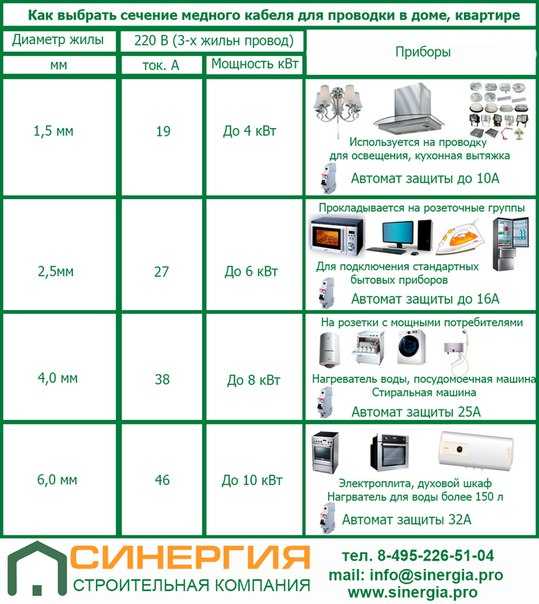

Таблица выбора сечения кабеля

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности. Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм2. На линию ставят автомат на 25 А.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность. Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

Схема подключения духового шкафа с УЗО

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

Способы прокладки проводки

Вообще проводку принято прокладывать скрытно — в штукатурке или штробах. Но это пыльная и разрушительная работа, которая оставляет заметные следы. Хорошо, если можно все легко исправить переклеив обои или перекрасив стены. Если нет, придется использовать другие способы прокладки кабеля.

Первый способ — проложить в кабель-каналах. Это пластиковые или металлические короба, в которые укладываются кабели. Они прикручиваются к стенам и имеют съемные крышки. Эстетичность такого решения спорна. В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Прокладка в кабель канале и специальном плинтусе

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

Выбор места для розетки

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший. Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

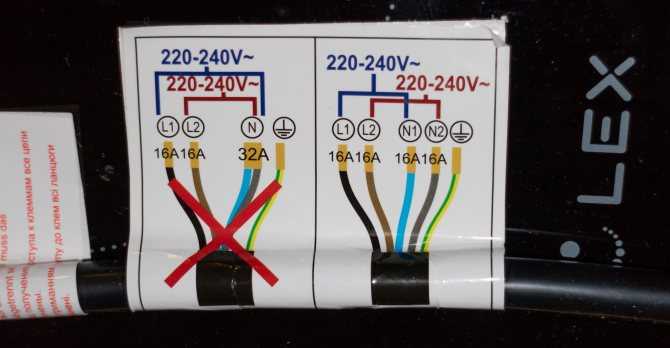

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

  • К третьему фаза.
  • К пятому — нейтраль. Провод синего или голубого цвета.
  • К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Как подключить розетку 120/240 В для электрической плиты

Электрические кухонные плиты требуют особой проводки, поскольку для них требуется цепь на 120/240 вольт и розетка. В то время как газовые плиты также подключены к розетке, чтобы обеспечить питание для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые цепи на 120 вольт. Электрическая плита, с другой стороны, использует ток 120 вольт для тех же целей, но также использует ток 240 вольт для нагрева нагревательных элементов плиты и нагревательных змеевиков духовки. Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части цепи.

В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В сушилке для белья таймер и барабанная камера питаются от тока 120 вольт, а нагревательный элемент сушилки питается от тока 240 вольт.

Отдельностоящие и вставные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Встраиваемые варочные панели или настенные духовые шкафы обычно имеют жесткую проводку , , при этом проводка цепи подключается непосредственно к панели подключения прибора, без использования штепсельного шнура и розетки.

Следующие инструкции написаны для отдельно стоящих вертикальных модулей.

Цепи для электрических плит

Перед подключением концевой розетки, к которой вы будете подключать диапазон, необходимо выполнить некоторые предварительные действия. Во-первых, вам понадобится 240-вольтовая цепь с соответствующей номинальной силой тока, проложенная от панели главного автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели автоматического выключателя, это почти всегда работа для профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового автоматического выключателя на 240 вольт и прокладку электрического кабеля через стены к розетке плиты.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для обеспечения необходимой мощности плиты. Потребляемая мощность диапазонов варьируется в зависимости от номинала устройства, но в большинстве случаев требуется 50-амперная цепь 240 В, подключенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 ампер, соединенная проводом №8. В любом случае цепь подключается трехжильным кабелем, включая белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

Национальный электротехнический кодекс (NEC) имеет разные правила для разных типов диапазонов. Встраиваемые диапазоны обычно жестко подключены, а размеры проводников цепи должны точно соответствовать мощности, указанной на паспортной табличке устройства. Но схемы для подключаемых отдельно стоящих диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке. Если мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки мощностью 12 000 Вт вы можете поставить новую розетку с кабелем № 8 AWG и выключателем на 40 ампер, а не кабелем № 6 и выключателем на 50 ампер.

NEC делает это допущение, потому что паспортная табличка основана на том, что духовка и горелки одновременно работают на высокой мощности, что случается не очень часто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что иногда случается зажигание всего сразу и в течение длительного времени. Поэтому рекомендуется подключать цепь диапазона с помощью 50-амперного выключателя и кабеля № 6 калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Подключение шнура питания к плите

Еще одним предварительным шагом является подключение шнура питания прибора к плите. Большинство диапазонов поставляются без шнура питания; это компонент, который вы должны купить отдельно и подключить самостоятельно. В отличие от установки схемы, подключение шнура питания относительно несложная работа, поэтому большинство домашних мастеров могут сделать это самостоятельно. В то время как размер цепи может варьироваться, что не может измениться, так это шнур питания и тип розетки. С 1996, NEC требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что розетка имеет четыре слота для вилки с 4 контактами. Установка новой розетки, предназначенной для трехштырьковых шнуров старого образца, является нарушением правил.​

Это включает в себя снятие задней панели доступа на плите, протягивание шнура питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Вилки с 3 и 4 контактами

Похожая история с плитами и сушилками для белья. До 1996 года (на самом деле это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки разводили тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора заземлялся через нейтраль, чтобы шнур сушилки и розетка не имели отдельного заземления.

После изменения кода приборы продавались с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на устройстве. Старая система работала нормально, но новая система безопаснее.

Правило четырех проводников применяется только при установке новой розетки, например, при новом строительстве или капитальном ремонте кухни. NEC по-прежнему позволяет использовать существующие розетки с 3 разъемами, которые работают со старыми шнурами с 3 контактами. Если вы просто заменяете диапазон и у вас уже есть розетка с 3 разъемами, вам разрешено установить вилку с 3 контактами. Однако вы должны настроить проводку диапазона так, чтобы заземление корпуса было связано с нейтральной клеммой. Многие диапазоны продаются с металлической соединительной полосой или проволокой именно для этой цели. Инструкции см. в руководстве пользователя или у производителя диапазона.

Оборудование/инструменты

  • Инструмент для зачистки проводов
  • Отвертки

Материалы

  • 2-местная приборная коробка
  • 4-гнездовая розетка на 120/240 В

В этих инструкциях предполагается, что кабель питания серии уже подсоединен, а электрическая проводка и новый автоматический выключатель на 240 В уже установлены. Перед подключением розетки убедитесь, что проводка цепи отключена в блоке выключателя. При установке профессионалом автоматический выключатель часто остается неподключенным до тех пор, пока не будет завершена проводка розетки.

  1. Размещение емкости

    Расположение розетки обычно определяется прибором. Розетки для отдельно стоящих плит доступны через отверстие в задней части плиты.

    Когда придет время включить плиту, вы полностью вытащите ящик под духовкой, затем протянете руку через полость спереди, чтобы добраться до розетки. Поэтому лучше всего монтировать розетку в соответствии со спецификациями производителя диапазона. Обычно это на задней стене за плитой, на несколько дюймов выше пола и несколько не по центру в пространстве шкафа для плиты. Для некоторых диапазонов предпочтителен напольный монтаж розетки.

  2. Установка электрической коробки

    После того, как надлежащий кабель проложен от коробки выключателя к розетке, вы можете установить 2-местную коробку устройства либо заподлицо в стене, либо, если позволяет место, на стене. При установке заподлицо используются «старые» коробки, предназначенные для модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.

  3. Зачистите и прикрепите кабель

    Снимите внешнюю оболочку с кабеля и затем вставьте кабель в коробку через одно из выбивных отверстий. Закрепите кабель на коробке с помощью кабельного зажима, соответствующего типу используемой коробки.

    Снимите примерно 3/4 дюйма изоляции с каждого отдельного изолированного проводника в кабеле.

  4. Соедините провода

    Вставьте оголенный медный заземляющий провод от кабеля в винтовую клемму заземления на розетке (обычно в верхней части розетки) и плотно затяните установочный винт.

    Вставьте белый нейтральный провод в винтовую клемму нейтрали (обычно в нижней части розетки) и затяните установочный винт.

    Вставьте два горячих провода (черный и красный) в оставшиеся винтовые клеммы и затяните установочные винты.

  5. Завершить проект

    Уложите провода в коробку и закрепите розетку на стене, затем установите лицевую панель, закрепив ее крепежными винтами.

    Подключите автоматический выключатель, включите его, затем подключите диапазон и проверьте его работу.

Размер провода настенной духовки

: что нужно знать перед покупкой

Вы подумываете о приобретении новой духовки и хотите знать, подойдет ли существующий размер провода настенной печи? Скорее всего, этого не будет и будет слишком мало.

Как правило, традиционные настенные печи используют только питающий провод на 240 вольт 30 ампер. Однако современные настенные печи с перемещением делают больше и больше, что обычно требует более мощного источника питания на 40 ампер или 60 ампер 240 вольт. Эти размеры, соответственно, будут № 8 по меди AWG или № 6 по алюминию AWG.

Подробнее о мощности духовых шкафов ниже, так что читайте дальше.

Wall Oven Wattage Wall Oven Amps Wire Size Breaker Size Wire Type
3000 watt 12. 5 Amps 12 Gauge AWG 20 amp NMD
4000 Вт 16,6 А 10 Калибр AWG 25 А NMD
5000 watt 20.83 Amps 10 Gauge AWG 30 Amp NMD
6000 watt 25 Amps 8 Gauge AWG 40 Amp NMD
7000 watt 29.1 AMPS 8 Калибра AWG 40 AMP NMD
8000 WATT 33,3 AMP 6 -hial.медный провод подает духовку в главный электрический щит.

Для этого требуется главный выключатель, включенный последовательно с линией электропитания. Какого размера выключатели мне нужны для печи с двойными стенками? Духовка с двойными стенками используется либо в стандартной домашней обстановке, либо на коммерческой кухне. Обычно в бытовых духовках имеется фидер на 240 вольт 60 ампер. Медный провод №6 на 240 вольт подключает духовку к главному электрическому щиту.

Этот же выключатель на 60 А используется во вторичном выключателе боковой панели. Нужна ли мне совершенно новая панель? Нет, если существующая стенная печь не была заменена в течение последних 10 лет.

2. Какой кабель вы используете для подключения духовки?

Вы должны использовать либо алюминиевый провод №6, либо медный провод №8, но обычно это медный провод №10–№12 AWG для старой настенной печи. Стоит ли покупать духовку, через которую проходит кабель? Это было бы хорошо, если бы вы подключали настенную духовку из дома или торговой точки и не хотели бы использовать ее на своем рабочем месте, но не многие новые настенные духовки имеют эту функцию.

Так что же будут делать печи нового поколения? Я только что разговаривал с торговым электриком, который сказал мне, что настенная печь следующего поколения будет иметь подачу питания на 30 ампер или выше, которая всегда включена.

Настенные печи следующего поколения будут работать на кабеле и смогут готовить до 700 c. f.F. Духовка будет иметь возможность работать, используя солнечную энергию с вашей крыши или коммунального счетчика, поэтому вам не придется включать духовку в непиковые часы.

Эти новые печи могут потреблять до 60 ампер в зависимости от мощности.

3.Может ли электрик установить размер провода настенной печи?

Это зависит от того, сколько лет вашей духовке и какой она. Может быть невозможно правильно подключить вашу духовку. В некоторых случаях вы можете попробовать сделать свой собственный провод, отрезав кусок алюминиевого провода № 4 и соединив его с проводом № 8.

Помните, что для этого типа провода нельзя использовать стандартную вилку на 120 вольт (типа A или B). Это должна быть вилка AC-40. Некоторые инструменты, подобные этому, доступны во многих хозяйственных магазинах. В чем разница между настенной духовкой, вытяжкой или варочной панелью?

Существует три разных типа варочных панелей. Первая — настенная духовка, вторая — вытяжка или варочная панель, а третья — варочная панель. Как установить настенную печь в дымоход? Чтобы избежать пожара в дымоходе, настоятельно рекомендуется обрезать заднюю стенку печи до ширины дымохода.

4.Сколько ампер потребляет настенная печь для размера провода настенной печи?

Обычная настенная печь, нагревающаяся до 425 градусов, может потреблять до 40 ампер. Это то, сколько тока прибор потребляет от стены. Время от времени вы можете увидеть усилители мощности, указанные в счете за электроэнергию. Это усилители, используемые каждым устройством.

Во многих случаях фактическая сила тока, потребляемая настенной духовкой, не поможет. Обычно настенные духовки с выходной мощностью от 450 до 450 Вт потребляют в среднем 150 Вт при подаче питания 6 ампер 30 ампер 240 вольт.

Этой мощности достаточно, чтобы испечь пирог, испечь печенье или даже пожарить курицу. Проводка имеет решающее значение, вы обнаружите, что можете запустить настенную печь с подачей питания на 40 ампер. Если вам нужна духовка, не переходите на настенную духовку, которая не оснащена достаточной подачей мощности.

5. Нужна ли настенная печь 220?

Я не нашел никакой информации, которая подтверждала бы мнение, что оригинальные настенные печи не использовали питание 220 вольт. Это, казалось бы, предполагает, что они сделали. Нужна ли настенная духовка питание 220 В? Я бы сказал, что это маловероятно, но не невозможно. Я говорю не невозможно, потому что были маленькие и очень крошечные настенные печи, которые использовали 220.

Однако я бы сказал, что это маловероятно, потому что такие настенные печи, как правило, маломощные. Они используются там, где высокая мощность и, как правило, более крупные настенные печи слишком велики. Нужно ли вызывать электрика для установки моей новой настенной печи? Нет, но я бы порекомендовал электрику установить заземляющие розетки на 240 вольт снаружи новой духовки.

220 вольт больше подходит для Европы, так как 240 вольт для Северной Америки

6. Могу ли я установить настенную печь самостоятельно?

Почти наверняка нет! Если вы планируете добавить настенную печь, вам следует заказать профессиональную установку. Установка настенной печи чрезвычайно трудоемка и опасна. Невозможно сказать, подойдет ли ваша настенная печь или нет.

Настенные печи не поставляются с инструкциями. Всегда спрашивайте у установщика инструкции для вашей конкретной настенной печи, и пусть он/она проведет вас через этапы установки. Какие аксессуары для духовки мне нужны? Вы хотите стеклянную столешницу или нет?

Если у вашей духовки есть стеклянная крышка, убедитесь, что у вас есть подходящая прозрачная стеклянная посуда, на которую можно положить ее. Вам также понадобится защитная крышка, чтобы накрыть стеклянную поверхность, чтобы ничего не застряло внутри духовки. Убедитесь, что вы используете высококачественное покрытие, иначе это может привести к трещинам от термического напряжения.

Наймите электрика и плотника для установки.

7. Можно ли установить варочную панель и настенную духовку в один и тот же контур?

Вы можете это сделать, но это незаконно в США и в большинстве других стран. Это может привести к проблемам с электричеством, если две цепи расположены рядом друг с другом или находятся рядом друг с другом в одной и той же цепи.

Обязательно сначала изучите местные электротехнические правила и убедитесь, что их установка рядом друг с другом является законной. Требует ли установка настенной печи лицензии? Нет, это не так. Для установки настенной печи не требуется лицензионных сборов или лицензий. Однако есть некоторые правила, которым нужно следовать.

Электрик должен знать, когда начинать установку настенной печи (обычно он делает это до того, как наймет электрика). Он также должен знать, как установить выключатель верхнего света при установке размера провода настенной печи.

8. Что лучше настенная печь или плита?

Оцените, что вы получаете, приобретая новую плиту/духовку. Вам нужен диапазон, который может производить от нескольких до нескольких сотен кВт. Если у вас есть эти знания, имеет смысл приобрести настенную печь с аналогичной мощностью.

Со временем это может сэкономить вам деньги, поскольку вам потребуется обслуживать новую духовку только один или два раза, а не несколько раз в год на вашей плите. Самый важный вопрос из всех, который нужно задать: насколько эффективнее будет ваша новая плита/духовка? Как правило, при наличии точного соотношения размера диапазона к размеру размера проволоки настенной печи разница в эффективности может быть значительной.

Размер проволоки для настенной печи и размер проволоки для духовки в диапазоне почти одинаковы. Стандартные размеры проводов для диапазонов: вилка на 40 А, 240 В.

9. Нужна ли настенная духовка вентиляция?

Нужна ли настенной печи вентиляция? Нет. Если у вас есть место на кухне, вентиляционное отверстие в стене не нужно. На самом деле это может привести к большему ущербу, если он не установлен должным образом. Также вентиляционное отверстие может вывести вашу настенную духовку из температурной зоны. Как подобрать настенную духовку нужного размера Если у вас на кухне установлена ​​старая настенная духовка или вам нужно отремонтировать настенную духовку, вот различные размеры настенной духовки и размеры, которые вам необходимо знать, чтобы выбрать духовку нужного размера. .

1.#8 B.C.C. Провод (4,8 кВ переменного тока) Этот размер является стандартным для всех настенных печей. Это самый большой размер настенной печи. 2. Провод №6 AA (40/120 В перем. тока) Небольшой адаптер, называемый адаптером №6 AA, продается во многих магазинах и подходит для разъема №8 B.C.C. провода и, таким образом, может запустить настенную печь. Это может быть полезно при подключении новых настенных духовок к существующей духовке.

10.Можно ли поставить настенную печь под столешницу?

Нет. Это очень распространенный миф. Конечно, можно, но это небезопасно, так как духовка может отсоединиться и упасть на варочную панель. И это не совсем то, чего вы хотите, когда стоите прямо здесь.

Лучший способ обойти эту проблему — поставить настенную духовку на столешницу, чтобы духовка и варочная панель не мешали вам во время работы. Почему стоит купить настенную духовку от LG, а не от Samsung, Bosch или Electrolux?

Если вам нужна настенная печь, которую легко установить, возможно, это не лучший выбор. Они, как правило, крупнее и дороже. На сегодняшний день Samsung предлагает духовые шкафы высочайшего качества в США.

11.Можно ли поставить настенную печь на остров?

Нет никаких причин, по которым вы не можете поставить настенную печь на остров. Вам нужно убедиться, что в розетке прибора есть разъем для линии переменного тока 240 вольт настенной духовки.

Обычно для этой цели можно купить адаптеры, подходящие к конкретной стандартной розетке. Не забывайте о безопасности настенных духовых шкафов Когда речь идет о безопасности, помните, что для работы настенных духовых шкафов вам понадобится 4-проводной автоматический выключатель, независимо от марки прибора.

Если вы хотите сэкономить место, можно добавить 8-проводной разомкнутый автоматический выключатель. Безопасна ли проводка моей духовки для настенной духовки? Как упоминалось ранее, небезопасно подключение к стене, а не сам прибор. Если у вас есть старые приборы, стена может быть изолирована таким образом, что это может не подходить для проводки.

Ниже вы можете увидеть, что мы рекомендуем для печей…….

Размер провода и прерывателя для электрических плит, настенных духовок и варочных панелей

Задача может показаться очень сложной и сложной, если вы устанавливаете собственную электрическую плиту. Возиться с электромонтажными работами очень сложно, поэтому очень важно делать это правильно и не торопить события, особенно если вы неопытны. Если у вас нет опыта работы с электричеством и электрическими панелями, лучше всего обратиться к лицензированному электрику.

Для большинства 240-вольтовых электрических плит требуется двухполюсный автоматический выключатель на 50 А с медным проводом №8 или алюминиевым проводом №6 . Некоторым промышленным электрическим плитам нужен выключатель на 60 ампер, в то время как более старые модели могут обходиться без выключателей на 30 ампер. Всегда подключайте 50-амперные выключатели медным проводом № 8 или алюминиевым проводом № 6 (кабель 8/3 или 6/3 с заземлением) с 4-контактной вилкой на 220 В.

Эти цифры могут сбивать с толку, если вы новичок в электромонтажных работах или выполняете электромонтажные работы только один раз в голубую луну. Выбор двойного выключателя и размера провода для вашей электроплиты не так сложен, как может показаться, и большинство домовладельцев вполне способны это сделать. Давайте подробнее рассмотрим каждую переменную, чтобы помочь вам сделать лучший выбор для вашей ситуации.

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНОЕ предложение сегодня

Мы сотрудничаем с Networx

Требования к автоматическим выключателям для электрических плит

Печи потребляют довольно много энергии и часто являются одним из самых крупных бытовых приборов в вашем доме. Из-за их большого энергопотребления важно включить электрическую плиту в выделенную цепь.

Несмотря на то, что на рынке представлен широкий выбор электрических плит, большинство из них работают от сети 240 вольт. Поскольку большинство печей рассчитано на 240 вольт, лучше всего использовать двухполюсный автоматический выключатель на выделенной цепи внутри вашего электрического щита.

Для электрических плит часто требуется автоматический выключатель на 30–60 А. Какой размер вам нужен для вашего конкретного устройства, зависит от того, сколько энергии он потребляет. Обычно вы можете найти эту информацию для вашей конкретной модели печи в Интернете или на коробке.

Для подавляющего большинства современных электрических плит требуется выключатель на 50 ампер. Меньшие или старые печи часто потребляют меньше энергии и используют автоматические выключатели на 30 или 40 ампер. Для больших промышленных электроплит часто требуется более мощный автоматический выключатель на 60 ампер.

Старые печи часто меньше по размеру и потребляют меньше энергии, в то время как промышленным установкам требуется значительно больше. Все это говорит о том, что существует довольно широкий диапазон размеров электрических плит и потребностей в мощности.

При выборе правильного размера автоматического выключателя для вашей электроплиты важно учитывать правило 80%. Правило 80% в электромонтажных работах относится к идее, что вы должны использовать не более 80% мощности вашего выключателя при полной нагрузке. Например, в идеале двойной выключатель на 50 ампер должен питать только приборы, потребляющие 40 ампер (80% от 50 ампер) или менее одновременно.

Что делать, если вы не используете молоток нужного размера для электрической плиты?

Выбор правильного размера автоматического выключателя является серьезной проблемой для многих неопытных людей, выполняющих электромонтажные работы в своих домах. Так что же произойдет, если вы используете неправильный размер выключателя для электрической плиты? Давай выясним.

Автоматические выключатели с более низким током

Если вы установите автоматический выключатель с меньшей мощностью, чем у вашего прибора, он будет постоянно срабатывать при использовании электрической плиты. Например, если вы используете 30-амперный выключатель на электрической плите, для которой требуется 50-амперная цепь 240 вольт, вы столкнетесь с этой проблемой.

Хотя это обычно не является проблемой безопасности, ваш постоянно отключающийся выключатель может сильно раздражать и мешать вам полностью пользоваться плитой.

Прерыватели с большей силой тока

Использование прерывателя с большей силой тока может привести к серьезным проблемам. Если ваша электрическая плита требует 50 ампер, и вы подключаете все соответственно, только для того, чтобы установить выключатель на 60 ампер, вы рискуете начать электрический пожар.

Большинство современных электроплит имеют встроенную защиту от перегрузки по току. Если вы установите выключатель на 60 ампер и подключите все по более мощному току, это не вызовет проблем, если ваша плита на 50 ампер. Защита от перегрузки по току в вашем приборе снизит ток до нужного уровня.

Требования к размеру провода для электрических плит

Выбор провода подходящего размера для установки вашей электрической плиты становится простым, если вы определили идеальный размер автоматического выключателя. Below is a table describing which gauge wire to use depending on your breaker’s size:

Copper Wire Aluminum Wire Breaker Size
#10 AWG #8 AWG 30 Amp
#8 AWG #6 AWG 40 Amp
#8 AWG #6 AWG 50 Amp
#6 AWG #4 AWG 60 Amp

Поскольку для большинства электрических плит требуется автоматический выключатель на 50 А, очень часто используется провод №6. Для большинства печей вам понадобится кабель калибра 6/3, который имеет четыре провода: основной горячий провод, вторичный горячий провод, нейтральный провод и провод заземления.

Если у вас электрическая плита меньшего размера или более старая с выключателем на 30 или 40 ампер, лучше всего использовать медный провод №10 или №8. Для более крупных печей на 60 ампер часто требуется алюминиевый провод AWG № 4, хотя некоторые подключают их с помощью медного провода AWG № 6.

Строительный провод Southwire 8 Ga, 3-жильный, 40 А

358,99 $ 307,83 долл. США (2,46 долл. США за фут)

Купить сейчас на Amazon

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

12.10.2022 23:24 по Гринвичу

Требования к розетке электроплиты

Теперь, когда вы выяснили, какой автоматический выключатель и калибр электрического провода вам потребуются для установки вашей электроплиты, настенная розетка — это последняя деталь.

Плиты являются чрезвычайно мощными бытовыми приборами; следовательно, вы не сможете подключить большинство устройств к стандартной стенной розетке. Для электрических плит требуется специальная электрическая розетка на 240 вольт.

В большинстве электрических плит используется стандартная настенная розетка на 240 вольт, но вы должны убедиться, что у вас есть розетка с 4 контактами. В некоторых старых устройствах по-прежнему используются розетки с 3 контактами, но для любой новой установки всегда следует использовать настенную розетку с 4 контактами.

Eaton WD1212 50-амперная 3-полюсная 4-проводная розетка для поверхностного монтажа 125 В

15,47 $

Купить сейчас на Amazon

Мы получаем комиссию, если вы совершаете покупку без дополнительных затрат для вас.

13.10.2022 07:04 GMT «/>

Southwire 9044SW8808 Шнур питания, 4 фута, 1/4-дюймовые фланцевые клеммы, плоская вилка, совместимый с большинством стандартных отдельно стоящих электрических плит с 4-проводной настенной розеткой , 125/250 В, 50 А

25,78 долл. США (6,44 долл. США за фут)

Купить сейчас на Amazon

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

13.10.2022 09:24 по Гринвичу

Размер провода и прерывателя для настенной духовки

Как правило, двухполюсный автоматический выключатель на 30 А для одностенной духовки с сечением провода #8 алюминиевый провод или Достаточно медного провода №10.

Размер провода и прерывателя для духовки с двойной стенкой

Современные печи с двойной стенкой больше и совершеннее, что требует большей мощности. Как правило, в духовке с двойными стенками используется двухполюсный автоматический выключатель на 40 ампер с медным проводом №8 калибра или алюминиевым проводом №6 калибра AWG. Однако для некоторых духовок с двойными стенками потребуется выключатель на 50 или 60 ампер.

Wall Oven Wattage Wall Oven Amps Wire Size
Copper
Wire Size
Aluminum
Breaker Size
4000 watt 16.7 Amps #12 AWG #10 AWG 25 Amp
5000 watt 20.8 Amps #10 AWG #8 AWG 30 Amp
6000 watt 25 Amps #8 AWG #6 AWG 40 Amp
7000 watt 29. 2 Amps #8 AWG #6 AWG 40 Amp
8000 watt 33.3 Amps #8 AWG #6 AWG 50 Amp
9000 watt 37.5 Amps #8 AWG #6 AWG 50 Amp
Breaker amps times 80% to определить силу тока настенной печи по размеру выключателя.

Размер провода и выключателя для электрической варочной панели

Как правило, для электрической варочной панели достаточно двухполюсного автоматического выключателя на 30 А с алюминиевым проводом № 8 или медным проводом № 10. Для некоторых новых индукционных варочных панелей требуется двухполюсный автоматический выключатель на 40 ампер.

Заключительные мысли

Начало такого проекта, как подключение кухонной плиты, может показаться чрезвычайно запутанным и пугающим. Но это довольно просто, если вы потратите время на разбивку различных жизненно важных показателей, чтобы выбрать подходящее оборудование для работы.

Выяснив, какая мощность требуется вашей электроплите, выберите правильный размер автоматического выключателя для вашего устройства. Не забывайте о правиле 80%. Лучше выбрать выключатель большего размера и подключить его соответствующим образом, чем выбрать слишком маленький, и автоматический выключатель будет постоянно срабатывать, когда вы пытаетесь использовать печь.

Подсоедините свой прибор, используя провод соответствующего сечения, после того, как вы выбрали подходящий автоматический выключатель в зависимости от потребляемой мощности вашей плиты. К ним относятся:

  • Провод №10 для 30 А
  • Провод №8 для 40 А
  • Провод №6 для 50 А
  • Провод №4 для 60 А

Не забудьте использовать штырь , 240-вольтовая настенная розетка для вашей электроплиты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
