Какого цвета провода фазы, ноля, заземления
В электрике существует три вида проводов: фаза, ноль и заземление. Неправильное подсоединение электропроводов может привести к возникновению короткого замыкания или удару током.
Ранее цвет проводов был черным или белым, что не только доставляло неудобства, но и затягивало работу: чтобы определить ноль и фазу, необходимо было подать питание в проводники и проверить их тестером. Принятая сегодня цветная маркировка позволяет даже человеку с отсутствием опыта достаточно быстро определить фазу, ноль и заземление и подключить контакты правильно и безопасно.
Маркировка разными цветами осуществляется в соответствии с Европейскими стандартами и Правилами устройства электроустановок. Она наносится по всей длине проводника, обеспечивая удобство работы.

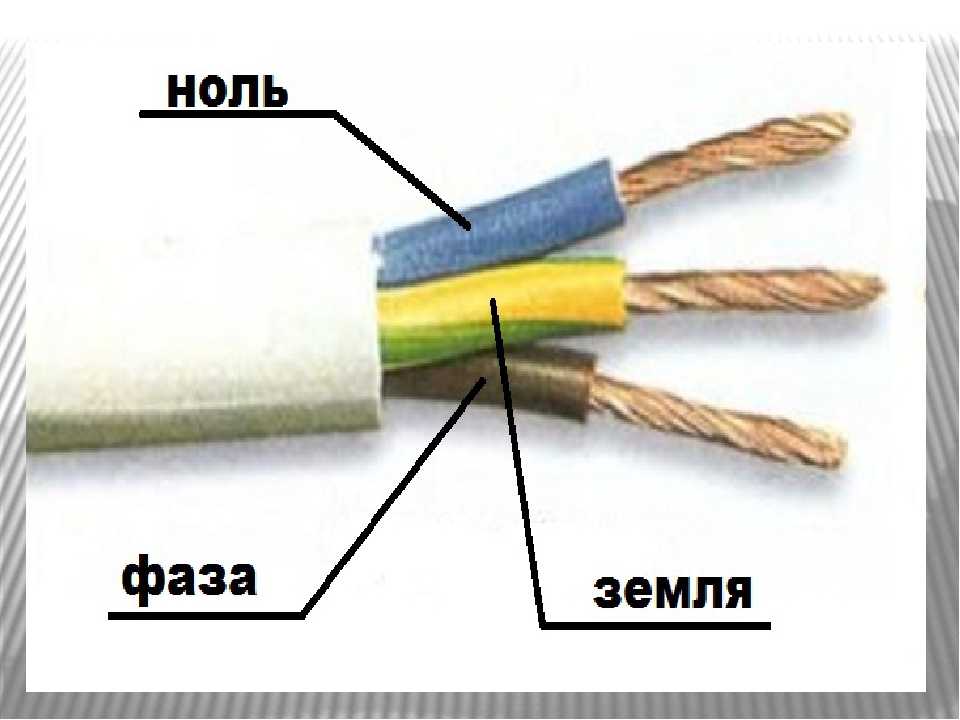

Цветовая маркировка позволяет быстро идентифицировать провода
Читайте также: Маркировка проводов
Цвет провода заземления
Провод заземления может маркироваться следующими цветами:
- желтым;
- зеленым;
- желто-зеленым;
- желто-зелеными полосами в продольном или поперечном направлении.
Обратите внимание, что заземление также называют нулевой защитой, не следует путать его с рабочим нулем.
На схемах заземление обозначается как PE.
Цветовая маркировка ноля
Ноль также называется нейтральным или нулевым рабочим контактом. Он маркируется синим или голубым цветом, иногда имеет одну или несколько белых полос.
На схемах указывается как N.
Маркировка фазного провода
Наибольшую опасность при работе с электропроводкой представляют именно фазные провода, так как в ряде случаев прикосновение к ним может привести к летальному исходу. Провод фаза (плюс) маркируется разными, но всегда яркими цветами:
- черным;
- серым;
- белым;
- коричневым;
- фиолетовым;
- оранжевым;
- бирюзовым;
- красным;
- розовым.
На схемах обозначается как L.
В связи с большим количеством вариантов цветовых решений найти фазу проще, если сначала исключить ноль и заземление.

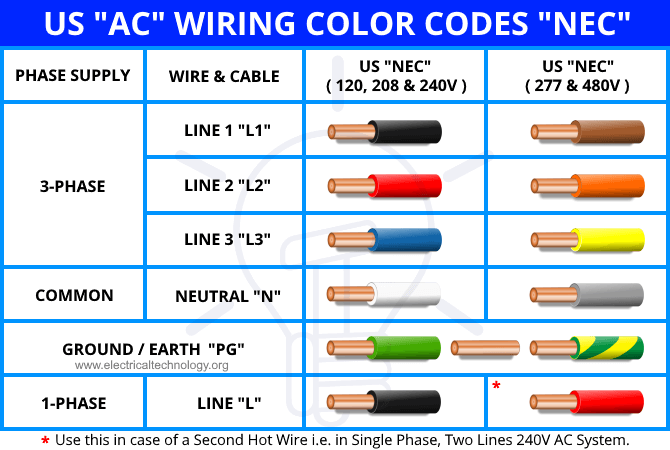

Цветовые обозначения проводов в разных странах. По данным wikipedia.org
Определение правильности маркировки
Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.
При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.
Читайте также: Как прозвонить кабель
Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым.
Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.
Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.
Читайте также: Чем отличается зануление и заземление
Цвет проводов фаза ноль земля.
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Монтажный провод
Какие цвета встречаются
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером.
Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

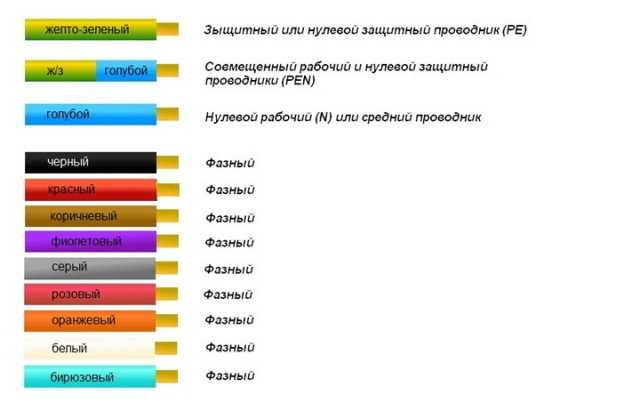

Наглядный пример цветов для электрических проводников.
Нейтраль
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы.
Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
[sc name=img ]
Заземляющий провод
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.
Как выглядит провод заземления.
Провод фаза
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой..jpg)
Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

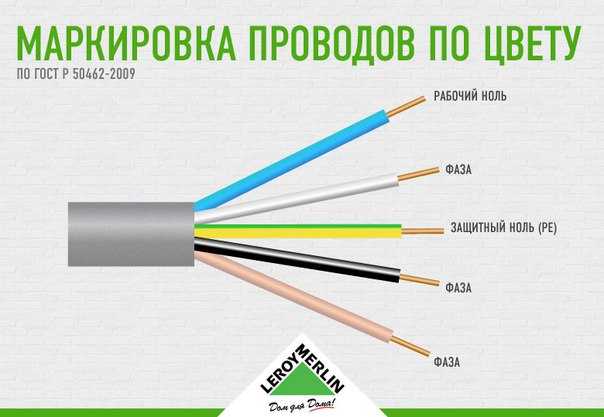

Какого цвета могут быть провода в кабеле
[sc name=img ]
Как самостоятельно обозначить провода цветом
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
- Цветная изолента для обозначения проводов.
- Термоусадочная трубка для изоляции проводов.
[sc name=img ]
Видео. Как выглядит распределительная коробка в жилом помещении.
Железобетонные опоры для монтажа воздушных линий с использованием СИП Плитка «Кабанчики» Керама Марацци: благородная роскошь Производство хб перчаток Промышленная фурнитура: значение, виды и область применения
0–10 В Цвета проводов для изменения
Гостевой пост C. Webster Marsh, Penumbra Controls схемы, инструкции по установке и диммируемые драйверы по цветам: серый и фиолетовый (хотя фиолетовый часто называют фиолетовым). Однако это скоро изменится, когда вступят в силу новые правила и правила.
Что изменится?
Все серые контрольные проводники для 0-10В станут розовыми.
В настоящее время диммирование 0-10 В использует серо-фиолетовую пару проводов для подключения светильников, драйверов и устройств.
Кто принял решение об этом изменении?
Изменение было связано с новыми электротехническими нормами: издание 2020 г. NFPA 70 (NEC), статья 410.69.
2020 NEC требует, чтобы там, где провода 0–10 В или другие провода управления находились в том же светильнике или корпусе, что и провода ответвления, провода, питающие драйвер, серого цвета должны быть зарезервированы только для проводов ответвления. Серый провод проводки 0–10 В не будет соответствовать этому новому требованию, поэтому Национальная ассоциация производителей электротехники (NEMA) меняет свои рекомендации по цветам диммируемых проводов 0–10 В. Об этом изменении было объявлено в бюллетене, утвержденном 16 апреля 2020 г.
Когда это вступит в силу?
Это требование вступает в силу 1 января 2022 года.
NEMA рекомендует производителям принять изменение «… как можно быстрее, чтобы обеспечить внесение всех необходимых изменений к 1 января 2022 года».
и установщики «… должны рассмотреть возможность повторной идентификации серых контрольных проводников с использованием маркировочной ленты, окраски или других эффективных средств, если это разрешено…» до даты вступления в силу.
Какие цвета допустимы?
NEMA в своем стандарте NEMA 100-2021 рекомендует использовать следующие цвета для контрольных проводников 0–10 В. Обратите внимание, что цвет, который часто называют «фиолетовым», определяется в этом стандарте как «фиолетовый», поэтому я называю его таковым:
Что мне делать с моими серыми проводами прямо сейчас?
NEC допускает «… маркировочную ленту, покраску или другие эффективные средства на конце [проводника] и в каждом месте, где проводник виден и доступен».
NEC также разрешает в соответствии со статьей 90.4, что при отсутствии доступных продуктов уполномоченный орган (AHJ) может разрешать использование «… продуктов, конструкций или материалов, которые соответствуют самой последней предыдущей редакции настоящего Кодекса…» .
В этом случае это может относиться к таким продуктам, как кабели Luminary MC, которые предварительно изготовлены таким образом, что все проводники предварительно установлены в гибком кабелепроводе. Если такой продукт с розовым проводником недоступен, то AHJ может разрешать альтернативы до тех пор, пока не будут доступны версии с розовым проводом.
Дополнительные мысли
Хотя это изменение повлияет на светотехническую промышленность в течение короткого периода времени, поскольку все будут приспосабливаться, преимущества этого изменения должны быть очевидны. Неправильное подключение низковольтных проводов и проводников ответвлений может быть серьезной и опасной для жизни ошибкой, поэтому NEC ввела это новое требование.
Кроме того, новое руководство NEMA в ответ на NEC способствует согласованности в отрасли, чтобы мошенники не вводили конкурирующий цвет, например желтый. NEMA может не быть кодом, но путаницу можно уменьшить, оставаясь в соответствии с их стандартами.
