Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

1 Конструкции и принцип работы проходных выключателей

2 Схемотехника основных видов проходных выключателей

3 Управления освещением с 2х мест, схема с применением одноклавишных выключателей

4 Схема управления двухклавишными выключателями двумя группами осветительных приборов

5 Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

• одноклавишный, три контакта, входной и два выходных,
• двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
• трехклавишный корпус имеет 3 – входа и 6 – выходов.

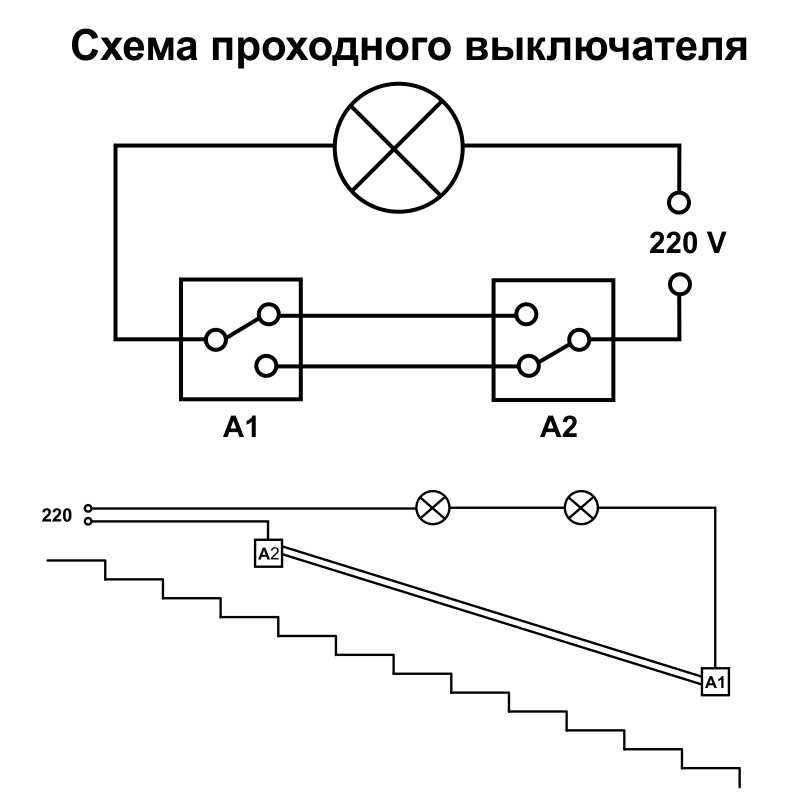

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

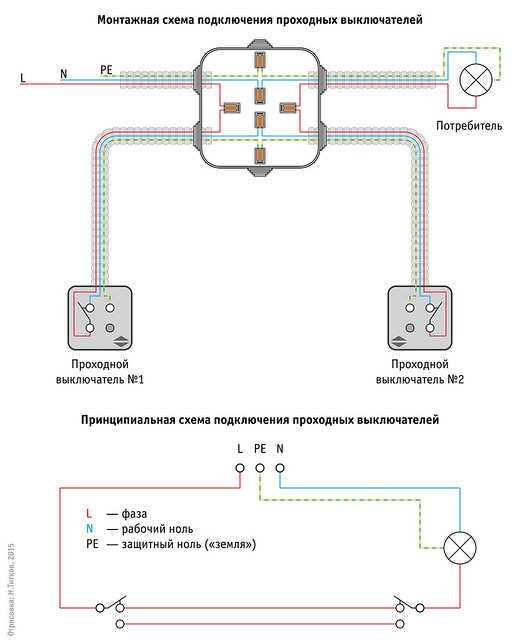

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

• красная изоляция – фазный провод,
• синяя изоляция – нейтральный провод,
• желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

• один от распределительного щита, кабель питания с одной фазой 220 В,
• два кабеля от каждого проходного переключателя,
• один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

• маршрутов прокладки кабелей,
• мест установки проходных выключателей,
• места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее.

В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Содержание

1. Как работает проходной выключатель
2. Схема подключения проходных выключателей
3. Как подключить проходные выключатели с трех точек
4. Подключение двухклавишного проходного выключателя

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

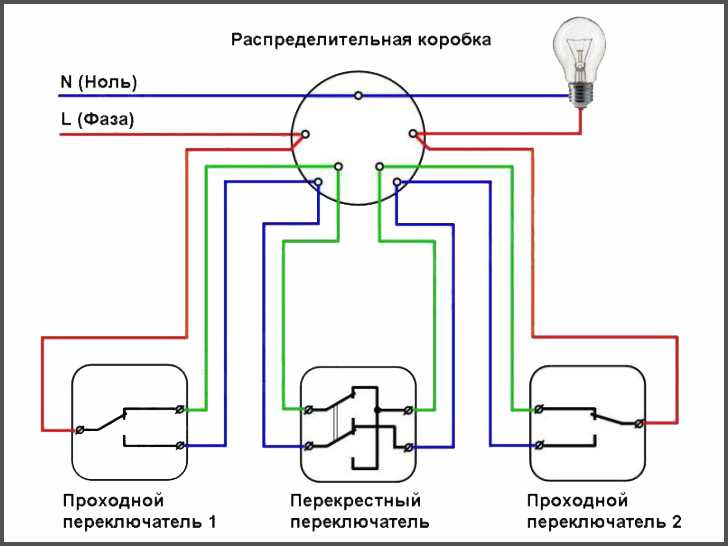

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

1. Подключить к одному из кабелей светильника нулевой провод.
2. Подключить к входному контакту одного из проходных переключателей провод фазы.
3. Подключить к входному контакту второго переключателя свободный кабель светильника.
4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Подключение проходного выключателя — схемы и способы

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Содержание

1. Подробнее о применении в быту
2. Технология установки
3. Классическая схема подключения
4. Немного об альтернативах
5. Заключение

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства.

Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

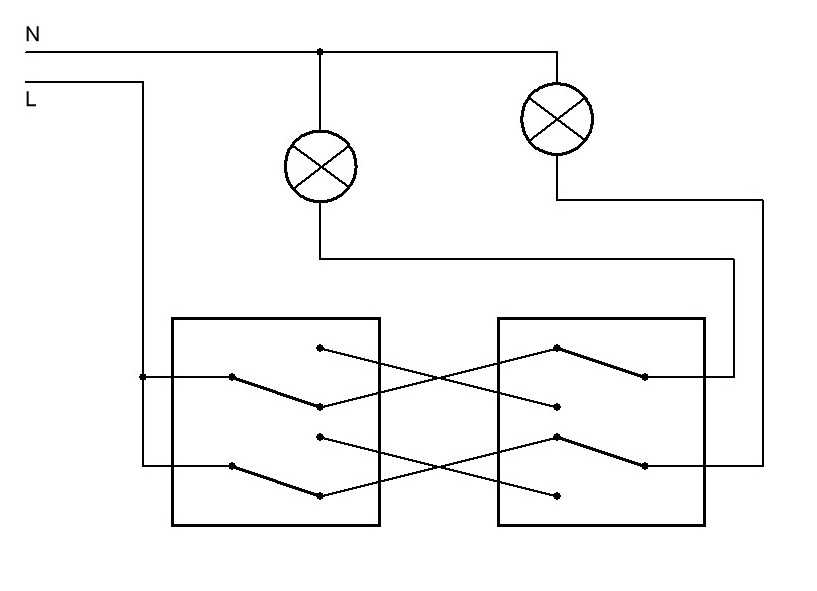

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Понравилась статья? Поделиться с друзьями:

Схема подключения двух выключателей на одну лампочку

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Монтаж предустановочных элементов схемы

Начнем с установки распределительной коробки. В последующих этапах монтажа в ней мы соберем все необходимые для выполнения схемы провода, а затем, соединим их жилы в определенной последовательности.

Так же, нам понадобиться защитное устройство, которое будет защищать цепь освещения от токов короткого замыкания и перегрузок. Обычно, оно устанавливается в силовом квартирном щитке, но в нашем случае, для большей наглядности, установим его на рейку рядом со схемой.

 Теперь, монтируем подрозетник, в него мы установим двухклавишный выключатель.

Каким образом производиться реальный монтаж, вы можете посмотреть на нашем сайте в соответствующих инструкциях, монтаж подрозетнков по бетону и по гипсокартону.

Основные элементы подготовлены, переходим к монтажу провода.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

• Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
• В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

• Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
• Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
• Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
• Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Схемы подключения и принцип работы двух проходных выключателей в одной цепи

Подключить два проходных коммутатора для коммутации 1-го осветительного либо какого-то другого электроприбора или нескольких, подсоединенных последовательно, то есть объединенных в одну группу, можно только одним способом. Так что ошибиться в этом невозможно. Ниже приведена схема подключения для одной лампы.

В этой типовой схеме видно, что проходные коммутаторы подсоединяются последовательно друг за другом в разрыве цепи между потребителем электроэнергии и фазой. Причем соединены они должны быть 2-мя проводами. На следующей схеме двух выключателей на одну лампочку можно более наглядно рассмотреть работу всей цепи в целом.

На предыдущем рисунке электроприбор был включен, а на этом было произведено его отключение переключателем № 2. Очевидно, что это же самое действие можно было сделать и коммутатором № 1. И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Собрать такую схему очень просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Чтобы включать и выключать 2 группы электроприборов, потребуются сдвоенные (с двумя клавишами) проходные коммутаторы. Следующая схема как раз для такой цепи, собираемой с использованием распределительной коробки.

Устройство и принцип работы двухклавишного выключателя

С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.

Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:

• вход – к нему присоединяется фазный провод из распределительного щитка;
• 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.

Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.

Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.

Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.

Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.

Каких выключателей у вас больше?

Одноклавишных
38.46%

Двухклавишных
23.08%

Примерно одинаково
38.46%

Проголосовало: 13

Различают конструкции для внутренней и внешней установки.

• Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
• Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.

Сфера использования

Схема проходного выключателя

Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.

• Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
• Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
• Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
• Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут .

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Схема подключения проходного выключателя с 2х или 3х мест

Содержание

• 1 Как работают лестничные переключатели
• 2 Принципиальная схема проходного выключателя
• 3 Пошаговая установка
  • 3.1 Проходной выключатель S1
  • 3.2 Проходной выключатель S2
• 4 Проходной выключатель на 3 места
• 5 Подведём итог проделанных работ

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним – всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания – 1 шт.
• Для питания других выключателей – 2 шт.
• Для лестничного выключателя S2 – 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап – сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной – придётся вести провод по стене или долбить канал в ней.

Проходной выключатель: подключение, схемы, сборка

Управлять включением одного источника света из разных мест можно при помощи проходного выключателя. Это удобно в длинных темных коридорах – включив свет, пройти коридор, а выключить его в другом конце. Другой человек на противоположном конце коридора также сможет включить или выключить свет. Также в систему можно поставить несколько ключей – полезно в больших залах, ведущих в разные комнаты.

Обычный выключатель имеет два контакта – вход и выход, играет роль размыкателя. Лампочка, подключенная к выключателю, либо горит, либо нет.Собрать проходную схему не получится.

Содержание

• Особенности проходной схемы
• Как работает
• Как это собрать
• Подключаем и проверяем
• Проходной выключатель на две лампочки
• Одна лампочка – три выключателя
• Особенности монтажа электропроводки с тремя выключателями
• Как эксплуатировать проходные выключатели

Особенности проходной схемы

Выключатель для проходных схем имеет три контакта – вход и два выхода. Он работает не в режиме «включен-выключен», а подает электричество либо на один выход, либо на другой. Третьего положения не предусмотрено.

Схема состоит из следующих элементов: источник тока, лампочка, два выключателя, провод заземления, кабель.

На лампочку приходят провода заземления и массы. Провод фазы приходит к Вк №1. Между выключателями идут два провода, после Вк №2 к лампочке идет уже один.

Как работает

Схема работает в следующих режимах:

• Фаза подается от источника тока к Вк № 1.
• Ток течет между Вк №1 и №2 по жиле №1. Лампочка горит.
• Чтобы погасить свет, достаточно на одном переключателе перевести контакт на жилу №2. Цепь прерывается.
• Чтобы включить лампочку, достаточно щелкнуть любым выключателем. Контакт будет либо прерван, либо включен. Фаза либо вернется на жилу № 1, либо переключится на жилу № 2.

Как это собрать

Работы по электромонтажу лучше доверить профессиональному электрику. Если такой возможности нет, либо есть желание воплотить «хитрые» фишки в электропроводке своими руками, нужно делать все по следующим этапам.

1. Рисуем подробную схему. Определяем количество необходимых расходников (проводов, распаечных коробок, вид соединения и изоляции, подрозетников, стеновых креплений).
2. Чертим на стенах линии прохождения проводов, места для установки ключей и распаечной коробки. Коробку лучше размещать на линии щиток-первый выключатель-лампочка.
3. Прокладываем от щитка трехжильный кабель к распаечной коробке. Это силовой кабель – плюс, минус, заземление.
4. От коробки к Вк № 1 проводим трехжильный провод.
5. От коробки к Вк № 2 проводим трехжильный провод.
6. От коробки к лампочке проводим трехжильный провод.
7. Скрутки в коробке подключаем по следующим шагам:
8. Соединяем массу и заземление лампочки с соответствующими проводами силового кабеля.
9. Плюс силового кабеля подключаем к фазовой жиле Вк №1.
10. Соединяем соответственно синие и желто-зеленые жилы из кабелей, идущих на Вк №1 и №2.
11. Фазовая жила Вк №2 подключается к фазовой жиле кабеля, идущего к лампочке.
12. Изолируем все соединения.

Подключаем и проверяем

Подключаем выключатели и патрон лампочки.

• На вход Вк №1 – фазовый провод, выходы – синий и желто-зеленый.
• На вход Вк №2 – фазовый провод, выходы – синий и желто-зеленый.
• На лампочке подключаем, согласно стандартной схеме – фаза, ноль, заземление.

Определить фазу можно по цвету оплетки в кабеле. Он бывает черного, коричневого, белого и других цветов. У большинства производителей заземление – желто-зеленый цвет, а ноль – синий.

Если есть трудности с определением проводов, стоит воспользоваться индикатором или лампочкой-контролькой и блоком питания на 12 вольт. Подавая ток на стык в коробке, можно легко его найти у выключателя.

Перед сборкой схемы на стене, лучше потренироваться – подключить схему на столе. Это поможет понять схему и снизить риск ошибки.

Проложив провода, подключив и заизолировав распаечную коробку, проводятся тестовые испытания. Для этого подключаются лампочка, выключатели, подается ток. Если есть ошибка, она выявится на этом этапе, исправить будет легко. Если ошибка будет выявлена на финальном этапе отделки, то либо придется «глушить» распаечную коробку, либо сдирать обои и долбить стену, чтобы проложить новую проводку.

Внимание! При укладке проводов стоит пользоваться ПУЭ – Правилами устройства электроустановок. В этом документе все нормы четко прописаны, и отклоняться от них нельзя.

Проходной выключатель на две лампочки

В продаже есть проходные выключатели с двумя клавишами. Они предназначены для управления двумя источниками освещения. Применяются в изогнутых коридорах, на лестничных площадках, крупных помещениях.

Схема подключения принципиально не меняется, для каждой лампочки собирается отдельная цепь. Правильно подключить выключатели в этом случае сложнее, так как к каждому приходит два трехжильных провода из разных коробок. Лучше при прокладке кабелей наклеивать бирки с пометками, откуда этот провод.

Одна лампочка – три выключателя

Для длинных разветвленных коридоров, лестниц трехэтажного дома требуется установка трех и более выключателей, управляющих одним источником света.

Схема с двумя ключами принципиально при этом не изменяется. Добавляется подключение третьего выключателя, он отличается от простых проходных. От параллельного переключения, ключ соединяет сразу два контакта между собой и имеет 4 клеммы – два входа и два выхода. Его устанавливают в «разрыв» двух проводов, соединяющих выключатели.

К Вк №3 от распаечной коробки приходят два двухжильных провода – на вход и на выход. В коробке они подключаются к жилам, соединяющих крайние ключи.

Особенности монтажа электропроводки с тремя выключателями

При монтаже проводки обязательно фотографируйте с приложенной рулеткой прокладку проводов. Это значительно облегчит финальный монтаж после завершения ремонта.

Прокладка проводов бывает:

1. Скрытой. В стенах устраиваются борозды – штробы, куда заделывается проводка. применяется при каменных стенах. Штробы можно не проделывать, если предумотрен толстый штукатурный слой.
2. Поверхностной. На поверхности стен прокладываются защитные кабель каналы.
3. Открытой. В декоративных целях применяется витой кабель, крепящийся на фарфоровых изоляторах.

В зависимости от выбранного типа крепежа, потребуется различный набор инструментов. Штробить стены удобно штроборезом или болгаркой, подрозетники и распаечные коробки устанавливаются в ниши, выпиленные в стене алмазным корончатым сверлом. Деревянные стены легче обрабатываются, но для сохранения красоты внутренней отделки стоит применить декоративную проводку или спрятать ее в пластиковые направляющие каналы.

Монтаж проводки редко обходится без перфоратора – прохождения через стены, выборка пазов и крепеж фиксаторов к кирпичной стене требуют ударного сверления. Провода крепятся при помощи полосок из жести или специальных пластиковых дюбель-фиксаторов. Частота крепежа зависит от провисания проводов.

Для сборки электросети потребуются хорошие инструменты электрика – пассатижи, нож, отвертки, индикаторы. Пользоваться этими инструментами нужно согласно правилам техники безопасности.

В работе пользуйтесь защитными перчатками из прорезиненной изолированной ткани. Вешайте табличку с предупреждением о проводящихся работах на распределительный щиток, всегда обесточивайте цепь при работе.

Проверка собранной схемы проводится сначала тестером в режиме омметра, так легче выявить случайное короткое замыкание.

Крепить провода в распаечной коробке можно при помощи контактной сварки, скрутки, СИЗов, спайки оловом. Наиболее популярным методом является скрутка – долговечный и проверенныый способ. Для изолирования скруток лучше применять термоусадочную трубку ПВХ.

Современные лампы освещения требуют подключения заземления. В сочетании с дифавтоматами значительно снижается риск пожара, так как цепь обесточивается при малейшей утечке.

Как эксплуатировать проходные выключатели

Правильно собранная схема будет служить без проблем долгие годы, радуя пользователей продуманностью и удобством. Как в простых, так и в проходных или параллельных схемах есть движущиеся части. Они порой выходят из строя, заменить придется аналогичным по характеристикам. Проходной выключатель, двухклавишный или параллельного переключения отличается своей конструкцией, не взаимозаменяем.

Щелкая клавишей каждого выключателя, установленного в цепь, свет включается или выключается. Это и есть основной критерий правильно собранной цепи.

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Схемы подключения выключателя света

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

Подключение однополюсного выключателя

Источник: www.do-it-yourself-help.com

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Схема подключения одного выключателя света

Если вы хотите использовать эти шаблоны, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно!

Скачать бесплатно

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Проводка Два выключателя и две лампочки

Источник: www.do-it-yourself-help.com

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Схема подключения 2-ходового переключателя

Скачать бесплатно

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Источник: www.do-it-yourself-help.com

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Схема подключения 3-ходового переключателя

Скачать бесплатно

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Используйте EdrawMax для создания схемы подключения

Очень важно правильно подключить выключатель света . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.

EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Связанные статьи

Интересно проводите самоанализ в интеллект-карте Шесть лучших практичных интеллект-карт для бизнес-плана Полное руководство по архитектурным диаграммам Карта разума для маркетологов | EdrawMind Сравнение интеллект-карт и спайдерграмм

Схема двухклавишного выключателя

Человек старается сделать все в своей жизни максимально комфортным, это касается и электропроводки в доме. При ремонте подбираем красивые светильники, выключатели под общий интерьер, блоки розеток, устанавливаем розетки с защитными шторками и выключатели с подсветкой, чтобы их было удобно найти в темном помещении. Но пока не многим приходилось сталкиваться с таким понятием, как двухклавишный выключатель. Это устройство действительно делает наше общение с электричеством более удобным, поскольку позволяет управлять одними и теми же светильниками из нескольких разных мест.

Такой прибор заслуживает отдельного подробного разговора, поэтому давайте разберемся, для чего он нужен, где устанавливается, какие виды бывает и как подключить двухклавишный проходной выключатель к электрической бытовой сети.

Содержание

• Область применения
• Устройство и разновидности
• Схема подключения
• Особенности установки

Область применения

Двухклавишный проходной выключатель устанавливается в помещениях больших по площади или длине, где будет удобнее управлять освещением с двух мест. Давайте посмотрим на некоторые примеры.

Допустим, у вас есть огромная гостиная с большой люстрой и точечными светильниками, установленными по периметру комнаты. Выключатель, как и положено, стоит на входе в комнату — вошли, нажали нужную кнопку, загорелась люстра или групповые светильники. Пройдя в другой конец гостиной, где, например, есть лестница на второй этаж, было бы очень удобно выключить свет, не возвращаясь в начало комнаты. Вот для чего нужен этот двухклавишный переключатель. Один проходной прибор находится на входе, который вы включаете при входе в комнату, второй монтируется на выходе из гостиной для выключения освещения с этого места.

Аналогично применяется схема подключения проходного выключателя на 2 места для длинных коридоров. Его часто используют в частных мини-гостиницах и гостиницах, гостевых домах на курортах, когда в длинном помещении несколько комнат, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. На входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второго, пройдя через все помещение, не нужно будет возвращаться для отключения.

Оказывается очень удобно устанавливать проходной двойной выключатель в двухэтажном домостроении. Коммутационные устройства устанавливаются на первом и втором этажах (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов — люстры с более ярким освещением и точечные светильники с приглушенным светом, которых будет достаточно, чтобы подняться по лестнице, не спотыкаясь. Каждая клавиша включает подсветку определенной группы ламп. Управление происходит с этажа, на котором в данный момент находится человек.

Также такой выключатель можно установить на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка дом, а в конце беседка, между ними дорожка с фонарями. В темноте нужно подойти к беседке, включить проходной выключатель, расположенный где-то на стене дома, пройтись по освещенной садовой дорожке, а затем выключить освещение с беседки. Пока вы находитесь в беседке, лампочки не горят зря и не накручивают лишнее электричество. Точно так же потом вы возвращаетесь, сначала включили освещение дорожек в беседке, а потом выключили. с выключателем на доме. Освещение дорожек можно сделать более ярким с помощью подвесных светильников и приглушить, с помощью точечных светильников, установленных вдоль дорожек, каждый тип включается отдельной клавишей.

Устройство и разновидности

обычные

Как правильно определить проходной коммутатор? По сути, это два коммутационных аппарата, управляющих одним осветительным прибором (или группой).

Если посмотреть на двухклавишный бытовой выключатель, то внешне он абсолютно ничем не отличается от обычного аппарата. Он также состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). А основные функции у него те же — разорвать или замкнуть электрическую цепь.

Но сделать проходной из обычного выключателя никогда не получится, у второго более сложная схема подключения. Обычный двухкнопочный выключатель имеет три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны быть подключены фазные провода ламп). Прямоточная модель имеет шесть контактов.

с подсветкой

Если нажать на клавишу обычного аппарата, то между источником напряжения и лампой создается замкнутая цепь, в результате чего появляется освещение. Проходной вариант имеет внутренний подвижный контакт (перекидной), при нажатии на клавишу он одновременно размыкает одну цепь, и замыкает вторую, то есть перекидывается с одной клеммы на другую. В данном случае вторая цепь — это контакты спаренного выключателя, т. к. проходное коммутационное устройство не работает как самостоятельное устройство.

сенсорный

При выборе модели проходного выключателя обратите внимание, что кроме клавишных моделей есть еще и сенсорные. Они дороже, поэтому ориентируйтесь здесь на свои финансовые возможности.

Модели

с подсветкой считаются очень удобными в использовании; вам не придется долго искать такое устройство в темной комнате. Каждая клавиша имеет светящееся окошко, указывающее расположение переключателя.

Схема подключения

Сначала несколько основных принципов, чтобы вы поняли саму суть проходного выключателя.

соединение с автоматическим выключателем

1. От каждого проходного устройства в распределительную коробку идет провод из трех жил.
2. От первого проходного выключателя одна жила подключена к фазе питающей сети.
3. Одна жила второго выключателя подключается к фазному проводу осветительного прибора.
4. Оба коммутационных аппарата электрически соединены друг с другом в распределительной коробке путем сопряжения двух оставшихся жил.

А теперь подробно рассмотрим подключение двухклавишного проходного выключателя к электрической сети.

Возьмите в руки проходной двухклавишный выключатель и внимательно осмотрите его обратную сторону. Провода подключаются к шести клеммам (то есть по три на каждую клавишу).

Все клеммы помечены. Помеченные цифрой «1» с нарисованной рядом стрелкой подключаются к тем же клеммам второго проходного выключателя. Таким же образом необходимо соединить клеммы с цифрой «2» и нарисованной рядом стрелкой с проводами. В этом случае удобно использовать четырехжильный провод.

Первый выключатель имеет еще две клеммы «L1» и «L2», к которым подключается фазный провод от питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» подключаются соответственно к двум осветительным приборам. Такие соединения выполняются двухжильным проводом.

Не забудьте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от держателей светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности установки

Выберите места для сквозных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы входите в это помещение, в любом случае — одним выключателем вы включаете свет, другим выключаете, они оба работают на два направления групп освещения.

Для сквозного подключения двухклавишного выключателя потребуются специальные монтажные коробки, которые утапливаются в отверстие в стене (их еще называют розеточными коробками).

Так как все соединения (а их не так уж и мало) будут производиться в распределительной коробке, то в стандартном стандарте (диаметром 60 мм) это будет сделать затруднительно, просто не хватит места, чтобы сделать необходимые переключения и аккуратно уложить его внутрь. Перед подключением двойного проходного устройства попробуйте приобрести коробку большего диаметра или спарку из двух-трех.

1. Обесточьте помещение, в котором будете выполнять работу.
2. С помощью электродрели со специальной коронкой проделайте в стене необходимые отверстия для распределительной коробки (обычно делается под потолком) и подрозетников (их принято устанавливать на уровне опущенной руки человека).
3. Для прокладки проводов с помощью болгарки сделайте канавки от распределительной коробки до мест установки выключателей и светильников.
4. Проложите провода в канавках и закрепите их алебастром. Не забудьте оставить длинные концы для обрезки и соединения.
5. Выведите провод питания в распределительную коробку, он будет иметь две жилы — фазу и ноль.
6. Выполните все необходимые подключения проводов в соответствии с приведенной выше схемой подключения. Скручивание – наиболее распространенный метод соединения среди электриков. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищают на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Прочно заизолируйте все стыки специальной лентой, сверху для надежности также наденьте трубы ПВХ.
8. Установка светильников (в осветительных группах элементы освещения обычно подключаются параллельно, т. к. при последовательном соединении при выходе из строя одной лампы вся цепочка у вас не заработает).
9. Закрепите выключатели в розетках, установите рамки и ключи.
10. Подайте напряжение в комнату и проверьте работу проходных выключателей. Включите первый прибор, лампы должны загореться, пройдите в конец комнаты, выключите второй выключатель, лампы должны погаснуть.

В следующем видео показано, как подключиться на практике:

И еще один пример здесь:

Если совсем разобраться, то схема подключения двухклавишного проходного выключателя не так уж и сложна. Что вам нужно, так это базовые знания электротехники, рабочий набор инструментов электрика и максимальная внимательность.

5 типов настенных электрических выключателей и их выбор

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в качестве редактора в жанре «лайфстайл». Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Клэр Коэн

Настенные выключатели — это основные электрические устройства, управляющие осветительными приборами, некоторыми бытовыми приборами и другими устройствами в доме. Большинство распространенных типов переключателей бывают разных стилей, таких как тумблер, качелька, ползунок или кнопка. Стиль обычно не влияет на функцию переключателя и электрическую проводку, хотя может запутать процесс выбора. Но сведение вариантов к самым основным типам облегчает выбор правильного коммутатора для ваших нужд. Ниже вы узнаете о пяти основных типах настенных выключателей и о том, как выбрать тот, который соответствует вашим конкретным потребностям.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

Это пять наиболее распространенных настенных выключателей, которые вы используете дома и в других местах.

• 01 из 05

  Однополюсный выключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, прибором или розеткой с одной стены.

  Однополюсный переключатель — это рабочая лошадка общего назначения среди переключателей, и его легко идентифицировать, поскольку он обычно имеет маркировку ВКЛ/ВЫКЛ, выбитую на лицевой стороне переключателя. (Хотя на кулисных переключателях маркировка ВКЛ/ВЫКЛ может отсутствовать.)

  При внимательном рассмотрении вы заметите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, соединенный с металлической планкой. При обычном использовании этот тип переключателя используется для управления протеканием тока через «горячие» провода в цепи (обычно черные провода). Каждая из винтовых клемм латунного цвета прикреплена к горячему проводу, и, как правило, соединение с нейтральным проводом вообще отсутствует. Заземляющий провод цепи (обычно оголенный медный провод) подсоединяется к зеленому заземляющему винту на переключателе.

  Наконечник

  Как правило, нейтральные (обычно белые) провода к выключателям не подключаются. Если в коробке присутствуют две нейтрали, эти провода обычно соединяются так, чтобы они проходили через коробку, не касаясь переключателя. Или вы можете увидеть одиночный нейтральный провод, проходящий через коробку. Однако иногда вы можете увидеть белый провод, прикрепленный к выключателю, и это когда он работает как горячий провод. В этом случае белый провод должен быть обмотан черной лентой рядом с клеммой выключателя, чтобы указать, что провод работает как провод под напряжением, а не как нейтральный провод.

• 02 из 05

  Двухполюсный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление 240-вольтовым прибором или прибором с одной стены.

  Двухполюсный переключатель обычно используется в промышленности, но его можно найти в некоторых домашних системах электропроводки, где он обычно используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или обогреватель. банный обогреватель. По сравнению с однополюсными выключателями двухполюсные выключатели встречаются в доме гораздо реже — возможно, у вас их вообще не будет, если у вас нет приборов, для которых они требуются.

  Поскольку цепи на 240 вольт работают с двумя отдельными «горячими» проводами, эти выключатели имеют четыре винтовых клеммы латунного цвета, что позволяет управлять обоими горячими проводами в цепи — входящие провода крепятся к одному набору винтов, исходящие горячие провода прикреплен к другому набору винтов. Эти выключатели обычно рассчитаны на 30 или 40 ампер, а не на 15 или 20 ампер для стандартных однополюсных настенных выключателей.

  Двухполюсные выключатели также имеют зеленый заземляющий винт для подключения заземляющего провода цепи.

• 03 из 05

  Трехходовой переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником с двух разных точек на стене в комнате.

  Трехпозиционные выключатели используются парами и обычно находятся на обоих концах лестницы, в гаражах или подвалах с двумя входами, в коридорах и других местах, где два отдельных настенных выключателя управляют одним светильником или прибором.

  Трехпозиционный переключатель имеет три клеммных винта. В зависимости от того, где переключатель находится в конфигурации цепи, самая темная винтовая клемма, помеченная «COM» для общего, подключается либо к проводу горячей цепи, идущему от источника питания, либо к проводу, идущему дальше к осветительному прибору. Оставшаяся пара винтовых клемм подключена к «путеводным» проводам, которые соединяют два трехпозиционных переключателя вместе.

  Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому прикреплен заземляющий провод цепи из оголенной меди.

• 04 из 05

  Четырехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, розеткой или прибором с трех или более разных точек на стене.

  Хотя четырехпозиционные выключатели не используются обычно, их иногда можно найти в длинных коридорах и в очень больших комнатах, имеющих более двух входов. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для обеспечения управления розеткой или осветительным прибором из нескольких мест. Если вы хотите иметь управление более чем из трех мест, например из пяти, вы все равно должны использовать два трехпозиционных переключателя (по одному на каждом конце) и три четырехпозиционных переключателя между двумя трехпозиционными переключателями.

  Четырехпозиционный переключатель имеет четыре клеммы плюс клемму заземления. Две из четырех клемм обычно медного цвета, а две другие темные. Здесь нет терминала COM или «общий», как на трехпозиционном переключателе. Четырехпозиционный переключатель функционирует как коммутационное устройство для дорожных проводов между трехпозиционными переключателями.

  Предупреждение

  Будьте предельно осторожны при замене четырехпозиционного переключателя. В зависимости от производителя есть две уникальные компоновки клемм. Один ВХОД сверху и ВЫХОД снизу, а другой ВХОД слева и ВЫХОД справа.

• 05 из 05

  Smart Switch

  IGphotography / Getty Images

  • Подходит для: Автоматического или удаленного управления осветительными приборами или приборами.

  Термин «умный выключатель» относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять осветительными приборами или приборами одним из нескольких нетрадиционных способов, например, с помощью голосового помощника (например, Alexa) или с помощью интернет-приложения. Многие современные интеллектуальные выключатели, например, могут позволить вам проверять свет и включать или выключать его с помощью приложения для смартфона из любого места, где есть подключение к Интернету. Или их можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

  В то время как интеллектуальные выключатели обычно просто меняются местами в том же месте, где находится стандартный настенный выключатель, для большинства из них требуется соединение с нейтральным проводом, поскольку для их работы необходим небольшой ток. Таким образом, возможно, вам потребуется модернизация схемы, чтобы использовать эти переключатели.


  Другие интеллектуальные коммутаторы не требуют нейтрального подключения и вместо этого подключаются к Интернету по беспроводной сети через концентратор. Обязательно купите интеллектуальный переключатель, совместимый с вашим концентратором или системой голосовой автоматизации, а также освещение, которым вам нужно управлять.

Выбор настенного выключателя

Выбор правильного настенного выключателя зависит от того, как светильник или прибор управляется в электрической цепи, от типа управляемой цепи и от желаемой степени автоматизации или удаленного управления.

Стандартные однополюсные, трехпозиционные и четырехпозиционные выключатели предназначены для стандартных бытовых цепей на 120 вольт, и ваш выбор будет зависеть от того, хотите ли вы управлять светильником с одного, двух, трех или более мест на стене. .

Двухполюсные выключатели — это специальные устройства, которые используются только тогда, когда вам нужно управлять 240-вольтовыми цепями, обеспечивающими питание основных бытовых приборов.

Наконец, интеллектуальный коммутатор можно использовать там, где вам нужна гибкость автоматизации работы коммутатора или устройства или удаленного управления ими через Интернет.

от двух, трех и более точек, фото, видео

Нынешние цены на электроэнергию заставляют задуматься об экономии там, где раньше об этом даже не задумывались. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — платить все равно нужно. Раньше они просто оставляли свет включенным. Сегодня думаешь выключить, но бегать вверх/вниз тоже не радостно. Оказывается есть решение. Чтобы свет не горел постоянно, есть схемы управления лампой из нескольких мест. То есть один или несколько светильников можно включать и выключать из нескольких точек. Для этого нужны специальные переключатели. Они называются контрольно-пропускными пунктами. Иногда встречаются названия «дубликат» или «флип». Все это один вид электрооборудования. Отличаются от обычных большим количеством контактов. Соответственно схема подключения проходного выключателя более сложная. Тем не менее разобраться можно.

Содержание статьи

• 1 Как выглядит и работает проходной выключатель
• 2 Схема подключения проходного выключателя с двух мест
• 3 Схема 3-точечная
• 4 Двухклавишный проходной переключатель: схема подключения

Как выглядит и работает проходной переключатель

Если говорить о лицевой стороне, то единственное отличие: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит одноклавишный переключатель? Смотрите, есть двойные стрелки

Если говорить об электрической схеме, то все тоже просто: в обычных выключателях всего два контакта, в проходных (их еще называют перекидными) контактов три, два из которых общие. В схеме таких устройств всегда два и более, и с помощью этих общих проводов они коммутируются.

Разница в количестве контактов

Принцип работы прост. Изменяя положение ключа, вход подключается к одному из выходов. То есть у этих устройств всего два рабочих положения:

• вход подключен к выходу 1;
Вход
• подключен к выходу 2.

Других промежуточных положений нет. Благодаря этому все работает. Поскольку контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключателями». Так что проходной выключатель тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелок на клавишах, нужно осмотреть контактную часть. Фирменные предметы должны иметь схему, которая поможет вам понять, какой тип оборудования вы держите в руках. Оно обязательно есть на изделиях фирм Lezard (Лезард), Legrand (Легран), Viko (Вико). Их часто не хватает на китайских копиях.

Так выглядит кулисный переключатель сзади

Если такой схемы нет, посмотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но не всегда на недорогих экземплярах входом является терминал, который стоит один. Их часто путают. Чтобы найти, где общий контакт, нужно прозвонить контакты между собой в разных положениях ключа. Это нужно сделать обязательно, иначе ничего не получится, а само устройство может сгореть.

Вам понадобится тестер или мультиметр. Если у вас есть мультиметр, поставьте его в звуковой режим — он пищит при наличии контакта. Если имеется тестер указателя, позвоните на короткое замыкание. Приложите щуп к одному из контактов, найдите, с каким из двух он звонит (прибор пищит или стрелка показывает короткое замыкание — отклоняется вправо до упора). Не меняя положения щупов, измените положение ключа. Если короткое замыкание отсутствует, одно из этих двух является общим. Теперь осталось проверить, какой именно. Не переключая ключ, подведите один из щупов к другому контакту. Если короткое замыкание, то контакт, с которого не сдвинули щуп, является общим (это вход).

Как подключить варочную панель написано здесь, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя из двух мест

Эта схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Также можно использовать в спальне — выключите верхний свет при входе и возле кровати (сколько раз вам пришлось вставать, чтобы его включить/выключить?).

Схема включения 2-х позиционного выключателя

Ноль и земля (если есть) выводятся непосредственно на лампу. Фаза подается на выход первого выключателя, вход второго подключается к свободному проводу лампы, выходы двух устройств соединяются между собой.

Глядя на эту схему, легко понять, как работает сквозной переключатель. В положении, показанном на рисунке, лампа горит. Нажав клавишу любого из устройств, мы разрываем цепь. Точно так же при выключенном положении, переместив любой из них в другое положение, мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Разъединение проводов на проходном выключателе

Если говорить о помещении, то укладывать провода нужно примерно как на фото ниже. По современным правилам все они должны располагаться на расстоянии 15 см от потолка. Они могут укладываться в монтажные коробки или лотки, концы проводов вставляются в монтажные коробки. Это удобно: при необходимости можно заменить перфорированную проволоку. Также по последним стандартам все соединения выполняются только в распределительных коробках и с помощью контакторов. Если делать скрутки, то их лучше спаять, а сверху хорошо обмотать изолентой.

Обратный провод лампы подключен к выходу второго выключателя. Белые провода — это провода, соединяющие выходы обоих устройств.

Как проложены провода по комнате

Как подключить люстру самостоятельно, читайте здесь.

3-точечная схема

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если вы разобрались с тем, что написано выше, то легко в этом разберетесь.

Электрическая схема управления светильником с трех точек

Как собрать такую ​​схему? Вот процедура:

1. Ноль (и земля, если есть) заводится прямо на лампе.
2. Фаза подключена к входу одного из проходных выключателей (с тремя входами).
3. Вход второй подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства подключены к входу перекрестного выключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства подключены ко второй паре контактов выключателя с четырьмя входами.

Та же схема, но с другого ракурса — куда подключать провода на корпусах.

Куда подключать провода

А вот что-то подобное рассадить по комнате.

Проводка при управлении светильником с трех мест

Если вам нужна схема с четырьмя, пятью и более точками, то она отличается только количеством перекрестных выключателей (на четыре входа/выхода). В любой схеме всегда два переключателя (с тремя входами/выходами) — в самом начале и в самом конце схемы. Все остальные элементы являются кроссоверными устройствами.

Схема подключения 5-точечных проходных выключателей

Убрав один «крестик», вы получите схему управления из четырех точек. Добавьте еще — будет уже схема на 6 мест управления.

О Правила подключения проводов в распределительной коробке читайте здесь.

Выключатель проходной двухклавишный: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя предусмотрены проходные двухклавишные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве такого типа, только придется прозвонить большее количество проводов.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго должна идти на два светильника (или две группы светильников, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если вам нужно организовать управление двумя источниками света с трех и более точек, то придется ставить по два перекрестных выключателя на каждую точку: двухклавишных просто нет переключатели. При этом одна пара контактов ставится на один перекресток, вторая – на другой. А затем, при необходимости, они соединяются друг с другом. Выходы обоих переходов подключены к последнему в цепочке двухклавишному переходному выключателю.

Как управлять двумя светильниками из четырех мест

Если подумать, то все не так уж и сложно, а схема подключения 2-х позиционного выключателя в целом проста. Только много проводов…

Поиск и устранение неисправностей 3-позиционного переключателя — сделай сам

Насколько сложным может быть поиск и устранение неисправностей 3-позиционного переключателя? Учти это. Поскольку в системе с двумя переключателями 3 провода должны быть подключены к 3 клеммам в каждой коробке, получается, что только 1 из 9 возможностей будет работать. Каждый промежуточный 4-позиционный переключатель ухудшит шансы в 3 раза. А любой неисправный переключатель или соединение еще больше усложняет ситуацию. Что будет проще — метод проб и ошибок или понимание системы трехпозиционного переключателя? . .. (Или, может быть, вызов электрика в вашем районе?)

Меню страниц:

• Терминология и принцип работы трехсторонней системы
• Общие схемы 4- и 3-позиционного переключателя
• Цвета проводов в системе с несколькими переключателями


• Стандартное 3-позиционное расположение переключателей
• Варианты 3-позиционного переключателя


• Стандартный 4-позиционный переключатель
• Варианты 4-ходового переключателя


• Поиск и устранение неисправностей 3-ходового переключателя

Терминология и принципы работы 3-ходовой системы

Несколько выключателей могут быть расположены на нескольких подходах к комнате, чтобы включать или выключать свет в комнате из любого из этих мест. Они делают это, продолжая горячность к свету по двум альтернативным путям — проводам под названием « путешественники «. Горячее напряжение (напряжение) поступает в систему через один переключатель типа « трехходовой «, который мы будем называть «горячий конец «. В соответствии с положением рукоятки тепло «переходит» к следующему выключателю по одному из двух тросиков. Если этот следующий переключатель является единственным другим переключателем, он также относится к 3-позиционному типу и может называться «9».0032 конец ноги ». Он будет передавать тепло свету (фонарикам), но только в том случае, если его ручка находится в положении, при котором провод фонаря соприкасается с конкретным путешественником, который несет жар. Видео. Если бы между этими двумя (электрически) было больше переключателей, они бы просто передавали тепло, но могли бы изменить, по какому проводу-путешественнику подается питание; для этого эти (третий, четвертый и т. д.) переключатели должны быть переключателями типа « четырехпозиционный », отличающимися от первого и последнего переключателей в системе. Четырехпозиционные переключатели имеют четыре клеммы для подключения двух пар контакторов (входящей пары и исходящей пары). Трехпозиционные переключатели имеют три клеммы, причем та, которая не предназначена для двух путешественников, называется «9». 0032 общий «. На горячем конце входящий горячий провод подключается к общей клемме. На конце ножки провод, присоединенный к общему, — это тот, который идет к свету (лампам). Все это будет ясно показано в диаграммы, которые следуют

Британцы, возможно, используют более здравый смысл, называя эти «двухпозиционные переключатели», но в Северной Америке мы застряли с более техническими терминами. Кажется, я заметил, что некоторые канадцы и другие говорят о «трехходовых переключателях». В любом случае, я называю эти выключатели, провода и свет, которыми они управляют, трехсторонней «системой», а не трехсторонней «цепью», потому что ее можно спутать с ответвлением цепи и выключателем, частью которого является такая система. из.

Общие схемы 4- и 3-позиционных переключателей

Если вам нужно просмотреть, что такое цепь или функцию нейтрального провода, см. Фон. Но здесь вы видите схему разводки 3-ходового выключателя и то, что происходит внутри выключателей. .. В уме поэкспериментируйте с поворотом контактов по-разному и обратите внимание, что любой переключатель может переопределить то, что другой сделал последним. Между каждой распределительной коробкой и следующей путешественницы будут находиться в одном и том же кабеле друг с другом. В большинстве распределительных коробок будут другие провода, служащие другим целям — один или два других провода в самом путевом кабеле и провода в других кабелях. Обычно, но не всегда, кабель, несущий путешественников, имеет еще один изолированный провод, который может быть нейтральным, горячим или продолжением ножного провода (к свету). Иногда дорожный кабель пробирается к следующему выключателю, проходя через сам световой короб. Возможно, странные маршруты, по которым идут эти кабели, и различные функции, которые выполняют непутевые провода, не меняют ничего из того, что я здесь сказал или скажу. Проще говоря, каждой нормальной системе с несколькими переключателями требуется нейтраль на световой коробке, постоянное тепло на одном распределительном щите, переходы между ним и конечным распределительным щитом (проходящие через любые 4-позиционные выключатели на пути) и переключаемый нога, идущая от этой последней коробки к световой коробке. Как это все устроено на практике, может сильно различаться.

Существуют две ненормальные и редкие трехсторонние системы, с которыми можно столкнуться. Их называют разными именами (Калифорния, Голливуд, побережье, фермерские, французские, Чикаго, Картер, ленивые Сьюзен, ленивые нейтральные). Названия двух видов перепутаны. Один из них является незаконным и представляет возможную опасность поражения электрическим током. Другой (я думаю, британский) кажется разрешенным кодом и настолько отличается по своей концепции, что немногие здешние электрики даже узнают его. То, что я говорю о трехполосных системах, не относится ни к одной из них. По сути, нелегальный навсегда прикрепляет горячее к одному путешественнику и нейтральное к другому; каждый общий провод простирается от своих клемм до светильника. Законный тоже прикрепляет к одному путнику горячее, а к другому ногу (к свету); другой провод проходит между общими клеммами. Вот схема этих Редкие 3-полосные.

Поскольку на практике существует множество способов подключения систем с несколькими коммутаторами, ниже я привожу ряд 3-ходовой и Схемы 4-позиционного переключателя, так что вы, возможно, узнаете свою собственную версию. Чтобы увидеть некоторые 3 пути в контексте всей схемы, см. Типовая схема.

Цвета проводов в системе с несколькими переключателями

Здесь я попытаюсь описать, какого цвета обычно будет изоляция проводов в системах с несколькими переключателями, если они не неправильно подключены. В последнее время Код хочет, чтобы любые «фабричные» белые, служащие в качестве путешественников или горячих клиентов, были перемаркированы черными или красными. Здесь я только рассказываю то, что вы обычно найдете в большинстве домов. Горячий провод на общей клемме переключателя горячего конца будет черным (или редко: красным или белым). Световой провод на общей клемме концевого выключателя будет черным или (реже) красным. Каждая пара переходников содержится в одном кабеле и может быть либо черно-белой, либо черно-красной, либо красно-белой. Большинство других белых проводов, присутствующих в этих распределительных коробках, являются нейтральными, которые подключены друг к другу, а не к какой-либо клемме переключателя. Любые оголенные или зеленые провода являются заземляющими проводами, соединенными друг с другом. Если у переключателя есть дополнительный зеленый винт, для соответствия Кодексу к нему должен быть подведен оголенный кусок со всех концов. основания.

Стандартное расположение 3-ходовых переключателей

Обычно встречающиеся 3-ходовые системы (3-ходовые «схемы», как их некоторые называют) имеют одну схему-тему:

 — S === S — — О

где «S» — это выключатели, «O» — это свет, а показанные линии — это провода, несущие постоянную (линия слева) или переключаемую (остальные) температуру. Нейтрали, не участвующие в операции переключения, пока не показаны, так как они могут попадать в картину различными путями. Коробки или кабели, содержащие показанные провода, также не показаны; ни какие-либо дополнительные огни, включенные вместе с показанным; ни каких-либо четырехпозиционных переключателей, которые прерывали бы путь двух дорожных проводов в любой точке. Выше приведены две трехсторонние схемы подключения этой схемы, как вы можете видеть во плоти, с нейтралями, коробками и кабелями.

Варианты трехпозиционного переключателя

Есть несколько распространенных вариаций этой основной темы, которые могут выглядеть как отклонения от нее, но таковыми не являются. Основное отличие состоит в том, что во всех следующих примерах некоторые из проводов, связанных с выключателем , соединены через коробки на пути к фактическому подключению к свету или выключателям. Цвета проводов, показанные на приведенных ниже схемах переключателей, не являются единственно возможными. Это то, с чем вы можете столкнуться, не обязательно, как это должно быть сделано в соответствии с текущим Кодексом. Этим схемам проводки часто даются имена, но имена не совпадают.

A. Здесь горячее поступает в одну распределительную коробку. Затем его можно подключить к другому коммутатору, чтобы он был его постоянно горячим, или вместо этого он может подключиться как общий коммутатор, к которому он прибыл изначально. В любом случае, путешественники между переключателями в конечном итоге придают световой «ноге» горячее или негорячее. Эта ножка либо выходит непосредственно из общего провода ближайшего (электрически) к свету выключателя, либо подключается к свету от самого дальнего от него выключателя. Эта договоренность является общей.

B. Здесь горячее для системы поступает в световой короб, но его функциональное соединение находится на любом выключателе, через который оно подключено. Другой переключатель в конечном итоге отправляет решение путешественников обратно по тому же кабелю, который спустил жар из световой коробки.

C. Здесь путники от одного выключателя к другому просто направляются через световой короб, через который их пропускают соединители.

Три приведенных выше варианта (A, B, C) возникают из-за нескольких факторов:

• Тот факт, что домовой кабель поставляется с двумя или тремя изолированными жилами
• Физические отношения (направление, порядок, расстояние) между выключателями и огнями
• Доступные размеры электрических коробок для проводов, освещения и выключателей
• Направление, с которого цепь приближается к области
• Ограничения Кодекса на прокладку кабелей
• Любимая традиция электрика

Стандартное расположение 4-позиционного переключателя

Обычно встречающиеся системы 4-позиционного переключателя имеют эту схему-тему:

 — S === S === S — O

, где «S» , «О», и линии, как описано выше. Вот два варианта, как вы можете увидеть эту базовую схему с нейтралями, коробками и кабелями:

Варианты четырехпозиционного переключателя

базовая система с 3-позиционным переключателем выше. Возможны многие вариации этой основной темы. Например, схемы 3-позиционного переключателя (A, B, C выше) позволяют разместить 4-позиционный переключатель и блок (или любое их количество) между блоками 3-ходового переключателя. Тогда все три переключателя будут включать свет. Вспомните , один 3-позиционный выключатель нужен постоянный горячий, другой должен быть готов «нагреть» провод к свету, нейтраль должна доходить до света, а между каждым выключателем нужно пропустить двух путников в преемственность. Не занимая слишком много места, вот несколько 4-х схем в очень упрощенной форме, вдохновленных A, B и C выше:

— S === S === S
     |
     O

— O === S === S === S

— S === S === O === S

— S === O === S === S

— O == = S === S
    |||
     S

Далее, в качестве примера дополнительных возможностей, я показываю четырехходовую систему, в которой горячий провод входит в коробку четырехходового выключателя:

Если вы начали понимать идею четырехходового переключателя , у вас может сложиться впечатление, что вы могли бы изобрести свой собственный способ подключения такой системы. Это правда. Все, что работает, не противоречит Кодексу и безопасно. Этот сайт не предназначен для того, чтобы консультировать вас по вопросам дизайна, кода или установки.

3-ходовой переключатель Поиск и устранение неисправностей

Вещи, которые обычно вызывают неисправность, включают в себя:

• Один из коммутаторов может выйти из строя.
• Может ослабнуть соединение провода на одном из переключателей. И эту, и предыдущую проблему часто можно проверить, ничего не отключая. Взяв в руку один контакт тестера неона, прикоснитесь другим контактом к общей клемме каждого трехпозиционного переключателя по очереди. Если один из них загорается, тестер горит (горячий) независимо от всех возможных положений обоих переключателей, это горячий конец. Затем просто следите за тем, передает ли следующий коммутатор (даже если он 4-позиционный) эту горячность, как и ожидалось, на основе приведенных выше диаграмм. Везде, где он не проходит, плохое соединение или плохой коммутатор.
• Кто-то, заменяющий переключатель, может сделать это неправильно или может установить переключатель, который имеет только две (не зеленые) клеммы. Замена переключателя с тумблером на большой «кулисный» переключатель в стиле декоратора также может вызвать проблему. Расположение клемм на качельке совсем другое. Здесь надежный способ подключения состоит в том, чтобы путешественники прикрепили два винта одного цвета и использовали оставшийся общий винт для другого провода.

При устранении неполадок трехпозиционного переключателя помните о трех вещах:

1. Два путешественника находятся на одном кабеле друг с другом.


2. Любая пара винтов переключателя (или проводов диммера) одинакового цвета предназначена для бегущей пары. Инструкции Leviton для их кулисного 4-позиционного переключателя сбивают людей с толку тем, как они называют одну пару клемм «ВХОД», а другую пару «ВЫХОД»; они идентифицировали их задом наперед, но это даже не имеет значения.


3. Единственный провод в системе с несколькими выключателями, который находится в горячем состоянии все время, когда все выключатели системы отключены от своих проводов, является горячим. Он будет присоединен к общей клемме коммутатора «горячего конца».

Если вы удалили старые переключатели, но потеряли след исходных соединений проводов с этими переключателями, я думаю, что приведенных выше советов по устранению неполадок должно быть достаточно, чтобы вы все сделали правильно. Дополнительные советы можно найти на Страница Рика Мэтьюза. Но если кто-то отсоединил другие провода, кроме тех, которые были подключены к выключателям, см. все схемы на этой странице, Типичная страница схемы, Учебник по подключениям, Каталог электрических соединений или свяжитесь со мной.

---

Пользователи, которым необходимо прочитать материал на этой странице, могут использовать фразы из этого утверждения: «Когда вы заменяете двухпозиционный переключатель трехпозиционным, трехходовой электрический переключатель отключает трехходовую цепь».

«Мой муж отключил несколько выключателей света, не записав, как они были подключены изначально. Ваше видео на YouTube о трехпозиционных выключателях и схема домашней цепи были как раз тем, что нам было нужно, чтобы понять, как правильно все подключить.» -Бетси

«Ваш сайт помог мне восстановить ранее неправильно подключенный трехпозиционный переключатель. Я понял, как они работают, но не знал, на что смотрю, пока не проверил ваши схемы.» -Shane

Подключение 2-позиционного переключателя | 3 Объяснение схемы схемы двухстороннего выключателя

Объяснение схемы подключения двухстороннего выключателя:

для управления цепью мы используем переключатели.

Подключение двухпозиционного выключателя

т. е. В нашем доме, если у нас есть лампа наверху лестницы, значит, нам может понадобиться включить ту же лампу с помощью одного выключателя, и каждый раз мы должны менять место и включать ее. Это может вызвать ненужную задержку во времени, панику в ночное время и физическое движение.

Чтобы избежать этого, мы можем использовать двухстороннее подключение переключателя. В этом двухстороннем соединении переключателя нам нужны два переключателя с тремя клеммами на задней стороне каждого переключателя. Три клеммных колодки, такие как Common, L1 и L2. Обратите внимание на картинку,

Как работает двухпозиционный переключатель:

Давайте будем управлять светильником с помощью двустороннего переключателя. У нас есть электричество, и то же самое поступает от Электричества и питает осветительные приборы.

Для подключения двустороннего переключателя нам понадобятся два переключателя, как показано на рисунке (он должен иметь три клеммных блока, а указанная ниже защелка поможет нам купить правильный двусторонний переключатель), изолированный провод и лампа.

Как найти двухпозиционный переключатель:

Обычные переключатели не имеют пунктирной линии, как показано на рисунке ниже. Это специальная метка, используемая для обозначения того, что переключатель подключен для двухсторонней работы.

Двухпозиционный переключатель

Теперь возьмите провод под напряжением и подключите его к общей клемме переключателя 2 (слева) и другой провод от общей клеммы переключателя 3 (справа) и подключите его к лампе. Теперь возьмите другой провод и подключите L1 к переключателю2 и L2 к переключателю3.

На оба конца проводов L1 и L2 наденьте изолированные втулки, чтобы они не нагревались под напряжением. Подсоедините другой провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Снова наденьте коричневый рукав на оба конца.

В этот момент см. рисунок «Двустороннее подключение переключателя -1», здесь ток может проходить через переключатель 2 и переключатель 3. Но цепь разорвана на switch3. Теперь щелкните переключатель 3 (щелчок: схема двухстороннего переключателя -2), цепь замкнется, и ток пройдет через всю цепь, и, наконец, лампа загорится.

Цепь двухстороннего переключателя -1 Цепь двухстороннего переключателя -2

Поворотный переключатель2, цепь снова разорвана, поэтому лампа выключается, но ток все еще может проходить через переключатель3, даже если цепь разомкнута. Переведите переключатель 2 в положение еще раз, чтобы замкнуть цепь, или переверните переключатель 3, и цепь замкнется, а свет включится.

Поэтому поверните переключатель 2 и переключатель 3, чтобы включить цепь и управлять светильником с помощью двух переключателей.



Существуют различные типы цепей двухпозиционного выключателя, давайте посмотрим

Схема подключения двухпозиционного выключателя 1:

Второй распространенный способ управления освещением с помощью двух выключателей преобразует односторонний переключатель в двухсторонний опять же нам нужны два выключателя и для проверки задней стороны по три клеммы на каждой с общим проводом, линия 1 и линия 2.

Подсоедините провод под напряжением к клемме L1 переключателя 2. Затем подключите другой провод от клеммы L1 переключателя 2 к клемме L1 переключателя 3. Соедините общий вывод обоих выключателей 1 и 2 другим проводом.

Затем протяните черный провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Здесь для идентификации используется черный цвет, можно использовать практически любой провод. Поместите коричневый рукав на оба конца, указывая на то, что он находится под напряжением. Наконец, завершите цепь, подключив клемму L2 переключателя 2 к лампе.



Электричество включено, и ток течет от переключателя 2 к переключателю 3 по цепи, но цепь находится в разомкнутом состоянии. Переверните переключатель3, чтобы замкнуть цепи, и ток может течь через общий провод к лампе.

Поворотный выключатель разрываем цепь светильника и лампа гаснет.

Перекидной выключатель3 замыкаем цепь снова электричество будет поступать на светильник.



Цепь подключения 2-ходового переключателя – 2:

Работает почти так же, как и предыдущая схема 1. Но точкой выхода является L1 переключателя 2.

Подсоедините провод под напряжением к клемме L2 переключателя 2. Протяните коричневый кабель от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Затем протяните серый провод от клеммы L2 переключателя 3 к клемме L1 переключателя 2.

Затем поместите коричневые втулки на оба конца провода, чтобы обозначить горячую линию. Пропустите черный провод общей клеммы между переключателем 2 и переключателем 3. Наконец, подключите синий провод от клеммы L1 выключателя 2 к задней части светильника, снова поместив коричневые втулки на каждом конце.

Когда электричество начинается, цепь разрывается, электричество проходит через переключатель 2 и переключатель 3 и достигает тупика.

Если мы щелкнем выключателем2, мы замкнем поток электричества в цепи через выключатель2 в выключатель3, затем обратно в выключатель2 и вверх в лампу.

Выключатель3 разрываем цепь электричество течет между выключателями и не доходит до света.

Перекидной выключатель2 электричество будет проходить через выключатель2 к выключателю3 через выключатель и обратно через выключатель2 и поступать к светильнику.

Подключение 2-контактного переключателя Цепь – 3: Общий L1, L2

Подсоедините провод под напряжением к клемме L1 переключателя 2 и соедините клемму L1 переключателя 2 и клемму L1 переключателя 3.

Проложите провод между клеммой L2 переключателя 2 и клеммой L2 переключателя 3.

Подсоедините черный кабель между двумя общими клеммами переключателя 2 и переключателя 3. Наконец, протяните синий провод от клеммы L2 выключателя 2 к светильнику.

Когда электричество течет по цепи, оно течет от переключателя 2 через переключатель 3, цепь разрывается, поэтому электричество течет в тупик. Таким образом, свет не загорится.

Щелкнуть выключателем2, электричество течет от выключателя2 к выключателю3 и возвращается обратно к выключателю2, и свет включается.



При перекидном выключателе3 цепь разрывается, и между самими выключателями течет ток.

Переключатель2 и цепь замыкаются, и включается свет.
