Принцип работы электронного штангенциркуля

Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Штангенциркуль электронный какой лучше выбрать?
• Штангенциркуль (электронный, цифровой) — как пользоваться, устройство, назначение
• Штангенциркуль электронный цифровой
• Цифровой штангенциркуль. ..
• Что такое штангенциркуль?
• Штангенциркуль электронный (цифровой)
• Штангенциркуль

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Электронный штангенциркуль.

Штангенциркуль электронный какой лучше выбрать?

Карта сайта. Штангенциркуль нем. Stangenzirkel — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях — глубин отверстий. Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.

Название штангенциркуля, также, как и других штангенинструментов штангенглубиномера, штангенрейсмаса , связано с конструктивными особенностями этого инструмента.

Он имеет измерительную штангу с основной шкалой и нониус — вспомогательную шкалу, применяемую для отсчета долей делений. Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра.

Более точные показания можно получить только при помощи микрометра, который может снимать показания с точностью до тысячных долей миллиметра. Исторически, период появления и развития штангенциркуля относят к началу XVII века, ведь именно тогда появился первый деревянный штангенциркуль. Однако, первый настоящий штангенциркуль с нониусом в современном понимании появился в работе всего триста лет назад — в конце XVIII века, в Лондоне. Следует отметить, что современный штангенциркуль — это лишь усовершенствованный, в соответствие с новыми технологиями, аналог того самого первого инструмента конца восемнадцатого века.

Нониус был изобретен Португальским математиком Педру Нунишем. В то время, он работал над изобретением навигационного прибора, однако принцип, выработанный при этом, основанный на том, что человеческий глаз точнее определяет совпадение делений на шкалах, нежели относительное положение одного деления между двумя другими, лег в основу нониуса, названного в его честь.

Интересным является тот факт, что в немецком языке словом Stangenzirkel называют циркуль, применяемый для начертания окружностей и дуг больших радиусов. Для опытного инженера, провести измерения, используя штангенциркуль, не составит труда. Однако, для остальных пользователей, порядок отсчета показаний штангенциркуля по шкалам штанги и нониуса, нуждается в пояснении Рисунок 5. После того, как размер детали будет зафиксирован в губках наружных измерений, необходимо произвести следующие действия:.

Сначала необходимо посчитать число целых миллиметров. Для этого, на шкале штанги находят штрих, ближайший слева к нулевому штриху нониуса. Его числовое значение запоминают или записывают;. Затем, необходимо высчитать доли миллиметра. Для этого, на шкале нониуса находят штрих, ближайший к нулевому делению и, при этом, совпадающий со штрихом шкалы штанги. Порядковый номер штриха умножают на цену деления нониуса как правило, 0,01мм.

После этого, подсчитывают полное, точное значение показания штангенциркуля. Для этого, суммируют значение целых миллиметров и долей миллиметра. В соответствии с ГОСТ , штангенциркули могут быть определенного вида и иметь маркировку:. Здесь, показания штангенциркуля, отвечающие положению губок, считывают при помощи шкалы штанги и по положению стрелки круговой шкалы головки, сцепленной шестеренкой с рейкой штанги.

В отличие от нониусного отсчета показаний, данная конструкция, позволяет считывать результаты измерений быстрее и проще;. При этом, для облегчения разметки, ШЦ-II оснащен рамкой микрометрической подачи. Это электронный штангенциркуль. В соответствие с данным ТУ, могут выпускаться штангенциркули следующих моделей:.

ШЦС изготавливается из коррозионно-стойких сталей. Отличительными особенностями данного прибора являются: возможность предварительной установки нуля, возможность вывода результатов измерений на внешние устройства через цифровой интерфейс RS, возможность вывода показателей, как в миллиметрах, так и в дюймах.

Отдельно, можно выделить штангенциркуль разметочный ШЦР , который предназначается для проведения разметочных работ на различных твердых поверхностях. Поверка штангенциркулей производится в соответствии с ГОСТ 8. Работая со штангенциркулем, рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, после чего насухо вытирать. Хранить штангенциркуль рекомендуется в защитном чехле. Не допускается падение или грубые удары штангенциркуля, для предотвращения деформации штанги инструмента, а также царапин на измерительных поверхностях, которые могут повлечь снижение точности измерения прибора.

Что такое штангенциркуль? Рисунок 1. Принцип действия нониуса. Рисунок 2. Штангенциркуль без нониуса. Германия, XIX век. Обычный штангенциркуль Рисунок 3 состоит из: 1. Рисунок 3. Устройство штангенциркуля.

Штангенциркули, в зависимости от способа снятия показаний, бывают: — Нониусные — оборудованные обычным нониусом. Рисунок 4. Сверху вниз: Нониусный, Циферблатный, Цифровой штангенциркули. После того, как размер детали будет зафиксирован в губках наружных измерений, необходимо произвести следующие действия: 1. Его числовое значение запоминают или записывают; 2. Рисунок 5. Порядок отсчета показаний штангенциркуля.

В соответствие с данным ТУ, могут выпускаться штангенциркули следующих моделей: — ШЦС — штангенциркуль, который предназначается для измерения наружных и внутренних линейных размеров, размеров между ступенчатыми поверхностями различных деталей, а также измерения глубины отверстий и уступов.

Плохо 2 чел. Как связаться Тел.

Штангенциркуль (электронный, цифровой) — как пользоваться, устройство, назначение

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. Назначение контактов следующее слева на право : отрицательная клемма, данные, часы и положительная клемма. Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе. Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Штангенциркуль электронный цифровой: его особенности, принцип работы и методика измерения. Используется для измерения внутренних и.

Штангенциркуль электронный цифровой

Карта сайта. Штангенциркуль нем. Stangenzirkel — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях — глубин отверстий. Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью. Название штангенциркуля, также, как и других штангенинструментов штангенглубиномера, штангенрейсмаса , связано с конструктивными особенностями этого инструмента. Он имеет измерительную штангу с основной шкалой и нониус — вспомогательную шкалу, применяемую для отсчета долей делений. Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра.

Цифровой штангенциркуль…

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Arduino по-китайски или штангенциркуль по-Ардуински Разработка под Arduino Из песочницы Доброго времени суток!

Штангенциркуль относится к универсальным устройствам, имеющим электронный считывающий прибор и дисплей для отображения снятых показаний. Эта техника, невзирая на довольно высокую стоимость, является прекрасной альтернативой механическому инструменту в сфере инструментального и машиностроительного производства.

Что такое штангенциркуль?

Забыли пароль? У меня механик обычно у электронных только губки размагничивает и глубиномер, на той же штуке что и простые. Правда предварительно вынимает батарейку. Принесли электронный штангель. Не работает, горит точка и mm, все, на кнопки не реагирует. Замена батарейки результата не дала.

Штангенциркуль электронный (цифровой)

О том, что такое штангенциркуль, каких типов он бывает, как устроен и работает, а также о правильном выборе штангенциркуля читайте в статье. Сегодня штангенциркуль остается одним из основных измерительных инструментов, который находит применение во всех областях промышленности, в ремонтной практике, в строительной сфере и в быту. Этот инструмент имеет простую конструкцию и очень прост в использовании, однако обеспечивает высокую точность измерений, а его цена лежит в самых разумных пределах. Но прежде, чем делать выбор и покупку штангенциркуля, необходимо разобраться в существующих видах этого инструмента, их особенностях и возможностях. Штангенциркули делятся на типы по принципу работы и выполняемым с их помощью измерениям. Нониусный штангенциркуль. На нониусе нанесена вспомогательная шкала, при совмещении делений которой с делениями шкалы на линейке-штанге можно отсчитывать десятые или сотые доли миллиметра.

Штангенциркуль электронный мм мм в футляре ROCKFORCE. 2 ₽ Типы, конструкция и принцип работы штангенциркуля.

Штангенциркуль

При покупке измерительного инструмента стоит помнить, что вы не просто покупаете инструмент, а делаете инвестиции в вашу работу. Пользуйтесь калиброванным и поверенным инструментом — это гарантия надежности и точности. На сегодняшний день существует много различных инструментов для измерения тех или иных деталей, с разной сложностью, точностью, доступностью итд. К самым популярным можно отнести штангенциркуль, он же колумбик, простой и надежный инструмент с огромным количеством функциональных возможностей.

Штангенциркуль электронный может применяться для получения наружных и внутренних размеров изделий, а если электронный штангенциркуль с глубиномером, то можно определять глубину некоторых отверстий. Диапазон измерений может составлять от предела в мм и выше, в зависимости от модели. Как правило, в этих параметрах они полностью совпадаю со стандартным механическим штангенциркулем. Некоторые модели применяются для разметки деталей при технических работах. Как и в стандартных моделях цифровой штангенциркуль применяет прямой метод измерения.

Штангенциркуль относится к универсальным устройствам, имеющим электронный считывающий прибор и дисплей для отображения снятых показаний.

Во время проведения производственных работ по выпуску деталей требуется постоянный контроль за размерами конечных изделий. Если разбежности должны фиксироваться в-десятых и сотых долях миллиметра, тогда незаменимым будет электронный штангенциркуль. Чтобы оперировать им наилучшим образом, требуется знание основных деталей, а также принцип проведения вычислений. Именно об этом будет рассказано в статье, а также приведены советы по покупке наилучшего агрегата. На первый взгляд, штангенциркуль кажется и простым, и сложным одновременно. Он немного похож на обычную линейку, но имеет несколько смещающихся частей. Благодаря этому штангенциркуль подходит не только для контроля длины заготовки, но и также ее диаметра.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

Электронный штангенциркуль – какой лучше выбрать, рейтинг лучших моделей, поверка, как пользоваться?

В настоящее время для получения точных результатов измерений используют много приборов, к ним относится электронный штангенциркуль. В отличие от своих предшественников, он показывает точные до 0,1 мм данные и при этом сам процесс занимает намного меньше времени. Главное, правильно подобрать подходящую модель.

Устройство электронного штангенциркуля

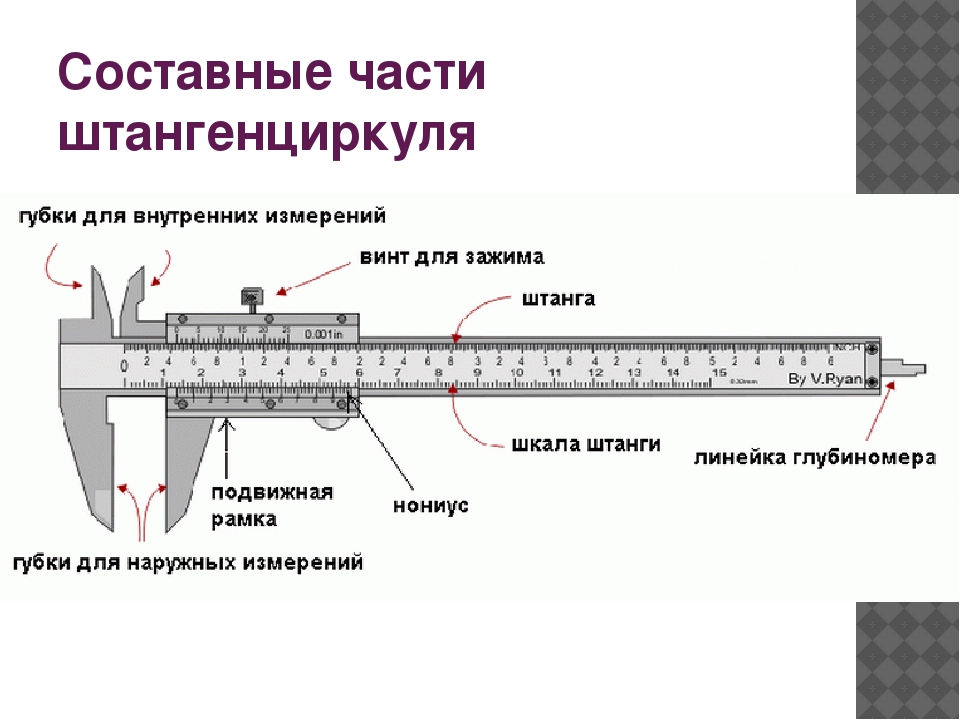

Универсальный прибор, использующийся для измерения линейных размеров, имеет дисплей, на котором отображаются итоговые данные. Используют его, когда нужно определить точные параметры, небольших предметов, например, гаек, болтов и так далее. Такая техника при высокой стоимости – отличная альтернатива механическому инструменту. Основные элементы аналогичны с теми, что есть в обычных моделях, но при этом присутствует несколько дополнительных частей. Как устроен электронный штангенциркуль:

• губки;
• штанга;
• движущаяся рамка;
• ролик для изменения длины замера;
• батарейка;
• электронный дисплей;
• кнопка вкл/выкл;
• реле переключения единиц измерения.

Принцип работы электронного штангенциркуля

Главное назначение устройства – выполнение точных замеров с разных сторон, а также по глубине. Если углубиться в вопрос, как работает электронный штангенциркуль, отметим такие моменты:

1. Верхняя пластина является общим электродом. В ней есть пара конденсаторов, и они активируются по-очереди.
2. Для обеспечение емкостного массива используется несколько пластин, определяющих все передвижения датчика.
3. Вращающийся элемент – ползунок, а неподвижный элемент расположен на линейке.
4. Ползунок и цифровой блок находятся на движущейся части инструмента.
5. В памяти штангенциркуля находится программа, которая активируется при включении цифрового модуля. Она расшифровывает полученные данные и выводит их на экран.

Для чего нужен электронный штангенциркуль?

Прибор используют, когда необходимо произвести точные измерения деталей, например, можно узнать диаметр кольца или шайбы, определить глубину отверстий и так далее. Универсальный измерительный прибор применяют при ремонте деталей машин и оборудования, изготовлении разных элементов, обработке изделий из разных материалов, в слесарном производстве, строительстве и так далее.

Какой электронный штангенциркуль лучше выбрать?

Приобретая такой инструмент, важно понимать задачи, которые в будущем будут решаться с его помощью. Определяясь с тем, какой выбрать электронный штангенциркуль, нужно узнать основные характеристики устройства, которые указываются в прилагаемой инструкции:

• диапазон измерений;
• стоимость прибора;
• погрешность полученных данных.

Внешний осмотр проводят по таким показателям:

1. Вид. Устройство должно быть похоже на то, фото которого находится на сайте изготовителя. Номер на корпусе указывает на страну-производителя.
2. Подвижная рамка. Должна быть выполнена из прочного материала: стали, сплава алюминия или титана.
3. Губки. Поверхность должна быть отшлифована, наличие повреждений не допускается. При сведении дисплей должен показывать 0.
4. Точность. Хороший электронный штангенциркуль наделен отличными показателями. Проверку проводят с помощью измерения предмета, параметры которого известны.
5. Комплектность. Проводят проверку документов, паспорта о калибровке, пластикового кейса.

К полезному функционалу электронного штангенциркуля относят:

• автоматическое вкл/выкл;
• переключение единиц измерений;
• получение относительных данных;
• переключение режима;
• вывод результатов на другое устройство.

Рейтинг электронных штангенциркулей

Среди всех предложенных на рынке моделей, профессионалы и потребители выделяют:

1. ЗУБР ЭКСПЕРТ 34463-150. Показывает измерения с точностью до 0,01 мм. Экран закрыт в металлическом корпусе. С помощью колесика можно работать одной рукой. Можно измерять предметы до 150 мм.
2. ADA INSTRUMENTS MECHANIC 150 PRO. Цифровой штангенциркуль с полностью металлическим корпусом. Измеряет предметы, размер которых достигает 150 мм. Благодаря ролику губки двигаются максимально плавно.
3. STAYER 34410-150. Корпус собран из пластика. Измерения проводятся благодаря движению рычага под электронным блоком. Величина измерения до 150 мм.
4. KRAFTOOL 34460-200. Отличается повышенной надежностью сборки. Может измерять величину предметов до 200 мм. Тонкие губки, позволяют использовать электронный штангенциркуль в труднодоступных местах.
5. NORGAU 040051020. Самый лучший ШЦЦ, наделенный высокими показателями точности полученных данных. Подходит для деталей до 200 мм. Корпус дисплея защищен от влаги и пыли.

Проверка электронного штангенциркуля

Для уверенности в точности измерений, нужно знать, как провести калибровку. Делают это вовремя покупки. Процесс включает действия:

1. Губки сводят до упора и смотрят на нулевые штрихи. Они должны совпадать.
2. Рамку устанавливают в первичном положении на начальной отметке.
3. Помимо этого электронный цифровой штангенциркуль должен иметь качественную сборку. Все обозначения и разметки четкими, движения механизмов плавными.

Как пользоваться электронным штангенциркулем?

Перед эксплуатацией устройство требует определенной подготовки:

• удаления загрязнений;
• плотного сведения губок на показателе «0».

Штангенциркуль с цифровой индикацией измеряет наружный диаметр предмета следующим образом:

• разводят губки с помощью движения рамки;
• прикладывают к предмету и сдвигают их до полного прилегания;
• фиксируют положение специальным винтом;
• нажимают на кнопку на дисплее и ждут показаний.

Уровень глубины электронный штангенциркуль определяет так:

• с помощью движения рамки выдвигают глубиномер;
• спускают его до дна предмета и прижимают к стенке;
• штангу двигают до упора;
• проводят фиксацию специальным винтом;
• вынимают и фиксируют полученный размер на дисплее.



Как работает штангенциркуль?

by Mift H

С точки зрения измерения расстояния внутреннего-внешнего размера и диаметра объекта, это намного сложнее сделать с помощью обычной меры, такой как линейка. Однако со штангенциркулем все намного проще. Многое можно сказать о суппорте, но как он на самом деле работает? Как это можно измерить?

Чтобы понять работу суппортов, необходимо распознать части тела. В этом случае та часть, которая влияет на то, как проводится измерение, является ключевой. Другими словами, то, как отображается чтение, является моментом, который мы можем наблюдать, чтобы изучить его.

Как было классифицировано в предыдущем посте, существует две основные категории штангенциркулей:

1. Штангенциркули косвенного отсчета (внутренние, внешние, разделительные и нечетные штангенциркули),
2. Штангенциркули прямого отсчета (нониусные, циферблатные и цифровые штангенциркули) .

Каждый из них имеет свой принцип работы, который будет раскрыт. Кроме того, у них разный тип считывания, что является признаком их разного принципа работы.

Как работают суппорты?

Давайте посмотрим на работу штангенциркуля, принадлежащего к разным категориям:

Штангенциркули непрямого считывания:

1. Внутренний штангенциркуль

При измерении нутромером сначала необходимо сомкнуть ножки штангенциркуля, чтобы он мог легко поместиться внутри объекта. Как только ножки штангенциркуля достигли внутренней части объекта, вы открываете их в соответствии с требуемым размером. После того, как вы правильно отрегулировали ножки, вы можете затянуть штангенциркуль и снять его с внутреннего диаметра объекта. Когда штангенциркуль снят, он готов к измерению с помощью отдельной шкалы.

Здесь мы делаем вывод, что внутренний суппорт в основном работает вручную. Это действительно человеческий труд. Нет механизма, который работает автоматически.

2. Внешний штангенциркуль

Внешний штангенциркуль работает точно так же, как внутренний штангенциркуль, но измеряется внешняя часть объекта. Следовательно, вы регулируете ножки в соответствии с самой широкой частью объекта, а затем затягиваете ее. После того, как вы отрегулируете ножки должным образом, вы можете снять мерку, сняв внешний штангенциркуль с самой широкой части.

Точно так же не существует набора инструментов, которые предназначены для работы таким образом, чтобы облегчить работу человека. Внешний суппорт — полностью ручной инструмент.

3. Штангенциркуль с делителем

Это еще один обычный штангенциркуль, работающий вручную. Штангенциркуль похож на компас. Ножки штангенциркуля имеют заостренные края, вы ставите края штангенциркуля делителя на точки, расстояние которых необходимо измерить. Вы можете использовать отдельную шкалу для измерения расстояния между двумя точками.

4. Штангенциркуль для нечетных ножек

Штангенциркуль для нечетных ножек работает так же, как компас. Согнутая нога устанавливается на фиксированное место, а другой ногой чертят линию. То же самое с тремя типами штангенциркуля выше.

Штангенциркули прямого отсчета:

1. Как работает штангенциркуль? Нониусные весы

Чтобы найти показания объекта с помощью штангенциркуля, проверьте погрешность нуля, сомкнув губки. Если показание равно нулю, то ошибки нет. Отрегулируйте губки на объекте, а затем с помощью стопорного винта затяните губки и снимите показания.

Результат измерения получают с помощью механизма нониуса. Другими словами, штангенциркуль работает, показывая показания с использованием шкалы нониуса. Как показание берется из движения каждой метки, которая совпадает с противоположными метками. Это отличная идея, дешево, надежно, точно. Но нужно иметь хорошее зрение.

2. Как работает штангенциркуль?

Штангенциркули с часовым механизмом работают иначе, чем штангенциркули с нониусом. У них есть стойка и циферблатная шкала для отображения показаний. Когда он скользит, рейка будет вращать шестеренку внутри циферблатной шкалы, затем вращается игла, чтобы определить определенное число.

Штангенциркуль легче читается, чем штангенциркуль. Будет две шкалы. Вторая шкала – это циферблат.

3. Как работает цифровой штангенциркуль? Цифровой штангенциркуль

Хотя ручные штангенциркули предпочтительнее цифровых, поскольку они дешевле и не требуют батареек для работы, цифровые штангенциркули легче считываются и могут легко переключаться между метрическими и имперскими показаниями одним нажатием кнопки.

Использование многопластинчатых емкостных датчиков обеспечивает такую ​​экономическую эффективность.

Цифровые штангенциркули используют многочисленные пластины для создания емкостной матрицы, способной правильно воспринимать движение. Цифровой штангенциркуль имеет пластины статора и ползуна («ротора»). Статор вставлен в металлическую линейку, удерживающую электронный корпус. Слайдер размещен в электрическом корпусе. Конструкция статора создается на верхнем медном слое обычного стеклоэпоксидного ламината и крепится к штанге суппорта из нержавеющей стали. Для определения направления движения требуются отдельные углы sin и cos. При типичном подходе к изготовлению ПК комбинация цифровых схем подсчета пластин и аналоговой интерполяции между пластинами дает 0,0002 дюйма на 6. Приложение использует небольшую батарейку для часов, чтобы продемонстрировать потребление тока на уровне микроампер, которое стало возможным благодаря технологии.

В результате эти измерения достижимы только благодаря последовательности емкостных датчиков, которые охватывают длину луча. В результате изменения ощущения электрического заряда, ощущаемого при изменении расстояния между челюстями, затем проводятся измерения. Из-за того, что прямоугольные пластины, выгравированные на медной пластине, находятся под шкалой ползунка, когда скользящая губка перемещается вдоль основной шкалы, емкость, представляющая собой электрический заряд между пластинами, изменяется, посылая сигнал на микросхему внутри штангенциркуля. и формирование показаний, отображаемых на ЖК-дисплее.

При осязании палец пользователя служит второй пластиной конденсатора, подключенного к интерфейсной схеме. Изменение емкости, которое происходит, когда палец касается второй пластины, воспринимается схемой, которая впоследствии генерирует триггерный сигнал, имитирующий функцию классической электромеханической кнопки. Вместо пальца можно использовать другую проводящую поверхность, и это основа для реализации штангенциркуля.

Все это происходит из-за того, что схема аналогового интерфейса содержит таймер (генератор), частота которого определяется постоянной времени резистора/конденсатора (RC), а колебания емкости изменяют эту частоту. Преобразователь частоты в напряжение измеряет эти мельчайшие изменения емкости; результирующее напряжение пропорционально положению штангенциркуля. Таким образом, значения, записанные на ЖК-дисплее, могут быть легко преобразованы в метрические, имперские или дробные единицы, а показания могут быть легко обнулены снова нажатием кнопки нуля, что значительно упрощает калибровку по сравнению с обычными штангенциркулями.

В результате цифровой штангенциркуль является не только модернизированной и улучшенной версией аналогового штангенциркуля, но и более точен, надежен и требует меньше обслуживания. В зависимости от характера использования они изготавливаются из нержавеющей стали или стали. Хотя оба устройства предназначены для выполнения одних и тех же задач, они сильно отличаются друг от друга с точки зрения мелких деталей и функций, а не конкретно их приложений.

В целом

Принцип работы штангенциркуля отличается друг от друга. Штангенциркули работают путем скольжения и использования нониуса для обеспечения чтения. Циферблатные суппорты работают через реечную систему. Они перемещают циферблат и показывают показания. Последний — это цифровой штангенциркуль, который работает за счет электронной системы, встроенной в штангенциркуль, преобразующей электрический заряд в числа.

Из трех вышеперечисленных прямых штангенциркулей мы знаем, что нониусный штангенциркуль является самым простым для понимания, в то время как остальные штангенциркули имеют систему, работающую за кулисами.

Как работают цифровые штангенциркули?

Г-44РБВСПЕРК

Поиск по категориям

Выбор по брендам

• ЭМГ Про
• Даскуа
• GDXH
• ЭМГ Точность
• Инструменты Marox
• ОЛИ ЧПУ
• Станки ЭМГ
• ЭМГ БигАС!
• ЮниМетро
• Дерево инструментов
• Посмотреть все бренды

Опубликовано EMG Precision 25 октября 2021 г.

Введение. Что такое цифровые штангенциркули?

Обычно в этой статье рассматриваются 3 типа штангенциркуля для инженерных измерений. Три типа — это стандартные механические штангенциркули, штангенциркули с циферблатом и цифровые штангенциркули. В этой статье речь пойдет о цифровой версии. Конечно, есть много других типов штангенциркуля, даже штангенциркуль без градуировки или способа считывания измерения. Для целей этой статьи мы сосредоточимся на цифровом шрифте. Все три типа штангенциркуля обеспечивают высокий уровень воспроизводимости и точности. Механический принцип работы всех этих типов штангенциркуля также одинаков. Основное отличие заключается в том, как штангенциркуль переводит измерение в ряд единиц, которые оператор или пользователь может прочитать и интерпретировать. Штангенциркуль с циферблатом отображает измерение на циферблате, похожем на циферблат старомодного спидометра. Штангенциркули выполняют свои измерения, используя ряд шкал, которые пользователь считывает, интерпретирует и вычисляет, чтобы получить правильное измерение. Набор цифровых штангенциркулей мгновенно отображает измерение на электронном экране. Во всех вариантах, при одинаковой точности и разрешении, результирующее измерение будет точно таким же. Существует также другой вариант, который называется цифровым штангенциркулем. Мы поговорим об этом более подробно позже.

Штангенциркули часто рассматриваются как критически важный и распространенный инструмент в большинстве мастерских по механической обработке. Также было бы справедливо сказать, что разнообразие итераций штангенциркуля может быть безграничным. Часто для индивидуального или необычного дизайна деталей требуются специальные суппорты, или, точнее, обычно используются штангенциркули с изготовленными на заказ губками.

Штангенциркули чрезвычайно распространены в механических мастерских. На самом деле, вероятно, можно с уверенностью сказать, что в каждой механической мастерской в ​​​​мире есть какая-то разновидность суппорта. Они чрезвычайно полезны для измерения общих размеров, а также для измерения диаметра круглых объектов или отверстий. Хорошим примером универсальности суппорта может быть вообразите пустотелую втулку цилиндра. Штангенциркулем можно измерить наружный диаметр бака, внутренний диаметр отверстия и глубину бобышки.



Что такое цифровые штангенциркули и насколько они точны?

Цифровые штангенциркули отображают положение в реальном времени или измерение расстояния на экране. Чаще всего это жидкокристаллический дисплей (LCD). Некоторые экраны предлагают большие дисплеи, чтобы их было легче читать. Цифровые штангенциркули намного быстрее в использовании, чем штангенциркули, и вам не нужно делать какие-либо сложения или вычитания, чтобы получить окончательное расстояние измерения. Цифровые штангенциркули часто имеют возможность преобразования между метрическими и имперскими единицами измерения. Также типично, что цифровые штангенциркули имеют возможность обнулять расстояние и любую точку, чтобы сделать пошаговые измерения намного проще.

Обычно считается, что цифровые штангенциркули или штангенциркули любого типа менее точны, чем микрометры той же лиги. Обычно для пары высококачественных штангенциркулей точность составляет 10 микрон или микрометров (0,01 мм / 1/1000 дюйма). С другой стороны, высококачественный микрометр чаще всего измеряет точно и соответствует своему названию, вплоть до отдельных микрометров или микронов (0,001 мм).

Цифровые штангенциркули используют простой линейный вход для линейного выхода, в то время как микрометры используют вращательный вход для преобразования во вращательное линейное движение шпинделя. Это позволяет микрометрам быть более точными. Это также облегчает использование штангенциркуля. Микрометры могут прикладывать большое усилие, которое при чрезмерном затягивании может привести к искажению измерения в сторону меньших значений, чем в действительности. Постоянство воспроизводимости показаний микрометра требует большего опыта и практики, чтобы стать компетентным. Цифровые штангенциркули или другие типы штангенциркуля не требуют такого уровня тонких навыков для использования.

Основной принцип: как работают цифровые штангенциркули?

Не вдаваясь в слишком много технических, ошеломляющих (ну, ошеломляющих меня) подробностей о том, как работают эти системы, мы назовем ключевые компоненты, благодаря которым работают цифровые штангенциркули (иногда называемые электронными штангенциркулями), и, надеюсь, охватим достаточно основы, чтобы дать вам хорошее представление о том, как они работают.

На приведенной выше диаграмме мы выделили две основные части цифровой измерительной системы. Синяя область — это место, где шкала отмечена на паре нониусных шкал. На наборе цифровых штангенциркулей также есть шкала в этой области, но она часто скрыта и представлена ​​в виде кода, который можно прочитать и интерпретировать. Секция слайдера, выделенная желтым цветом, — это место, где размещена электроника. В корпусе ползунка находится датчик, считывающий сигналы со скрытой шкалы, которая находится на основном стальном корпусе штангенциркуля (выделена синим цветом). Эти сигналы интерпретируются компьютерным чипом и преобразуются в цифровые данные, которые отображаются на ЖК-экране.

Некоторые версии работают с реечным механизмом

В чем разница между инкрементальным и абсолютным цифровым штангенциркулем?

Обычно существует два типа технологий для интерпретации этих сигналов. Эти типы обычно называют инкрементными и абсолютными. Инкрементальная система использует опорную точку для расчета и отображения ее положения, относящегося к этой опорной точке. Другими словами, инкрементальная система может считывать только свою позицию, относящуюся к установленному нулю. Абсолютная система способна считывать свое фактическое положение на шкале, считывая свое положение в реальном времени, в отличие от постепенного добавления или вычитания своего положения из контрольной точки.

Каковы преимущества и недостатки цифровых штангенциркулей?

Каковы преимущества цифровых штангенциркулей?

Основные характеристики и преимущества цифровых штангенциркулей следующие…

• Очень быстро и легко снимать показания.
• Можно быстро выбрать между метрической или имперской системой измерения.
• Возможность переустановки нулевой точки.
• Инкрементальные или абсолютные измерения являются опцией для некоторых моделей.
• Более длинные длины можно измерять микрометрами.
• Легко измеряемые компоненты и положения печатной платы с помощью заостренных губок.



Каковы недостатки использования цифровых штангенциркулей?

Ограничения и рекомендации по использованию штангенциркуля следующие…

• Требуются батарейки.
• Может быть более чувствительным к ударам и ударам.
• Базовые модели могут быть чувствительны к жидкостям.
Простота использования
• Dial и Digital может зависеть от приложения. например Цифровые штангенциркули легче читать при статических измерениях. Можно утверждать, что штангенциркуль с круговой шкалой легче считывает изменение диапазона допуска.

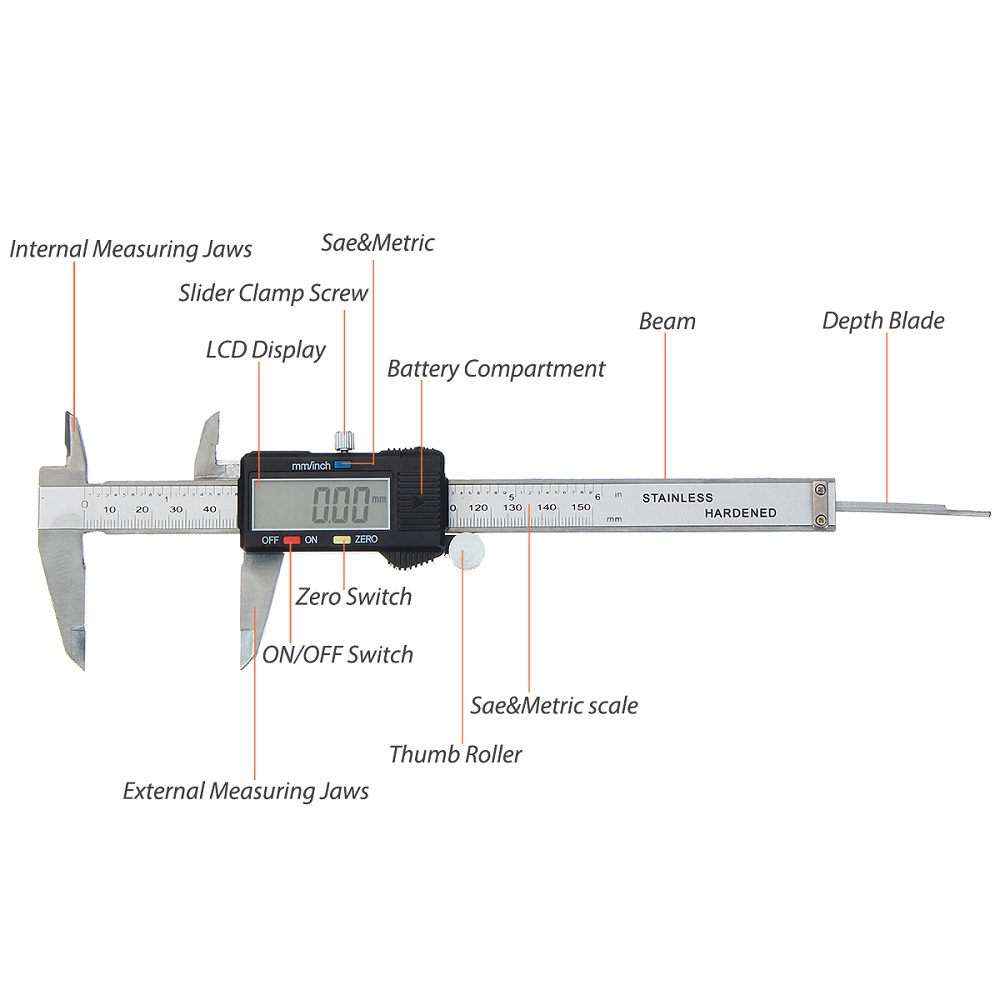

Из каких частей состоит цифровой штангенциркуль?

Из каких частей состоит цифровой штангенциркуль?

1)      Снаружи больших губок.

Обычно используется для измерения внешнего диаметра объекта, например цилиндра или стержня. Также используется для измерения ширины таких элементов, как толщина или ширина бобышки.

2)      Внутри малых челюстей.

Предназначен для измерения внутреннего диаметра или расстояния до объекта, например, полого цилиндра или ширины кармана.

3)      Глубиномер или глубиномер.

Используется для измерения глубины таких объектов, как отверстие или полость кармана.

4)      ЖК-экран

Отображает измерения в реальном времени в метрических или имперских единицах измерения.

5)      Нониусная шкала (имперская шкала).

Шкала с градуировкой в ​​британских единицах, обычно в дюймах и дробях для облегчения измерения длины в британских единицах измерения.







6)      Управление суппортом.

Кнопка включения/выключения. конвертация мм/дюймы. Нулевая кнопка. Инкрементальный или абсолютный режим.

7)       Стопорный винт или фиксатор.

Используется для блокировки позиций измерения, чтобы облегчить считывание результатов, не беспокоясь о неправильной настройке.

8)       Шкала нониуса (метрическая шкала).

Метрическая шкала с делениями, обычно в миллиметрах и сантиметрах.

9)       Основной корпус и статор

Основной стержень штангенциркуля, содержащий кодированную шкалу, которую считывает ползунок

10)      Корпус ползуна

Корпус слайдера содержит всю электронику, которая считывает данные о положении со статора и преобразует их в отображение на ЖК-экране.



Как интерпретировать указанные штангенциркулем разрешение и точность?

В наборе штангенциркулей должно быть указано как минимум два набора характеристик точности, чтобы оператор знал, насколько точны или с каким допуском штангенциркули предназначены для измерения. Что означают оба эти измерения, мы определим ниже…

Какое разрешение у цифровых штангенциркулей?

Качественная пара цифровых штангенциркулей должна показывать 2 измерения точности. Одним из них является Резолюция. По сути, это наименьшая градация маркировки на наименьшей шкале. Другими словами, это наименьшее расстояние, которое вы можете прочитать с помощью шкал, используемых в этой модели. В большинстве случаев на качественной паре суппортов это 0,01 мм.

Какова точность цифровых штангенциркулей?

Вторая указанная характеристика точности набора цифровых штангенциркулей — это «Точность». Это общая точность прибора при любом измерении. Например, если деталь имеет размер 102,04 мм, эта деталь будет иметь точность плюс-минус независимо от спецификации точности.
