Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

•  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
• Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
• Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
• Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

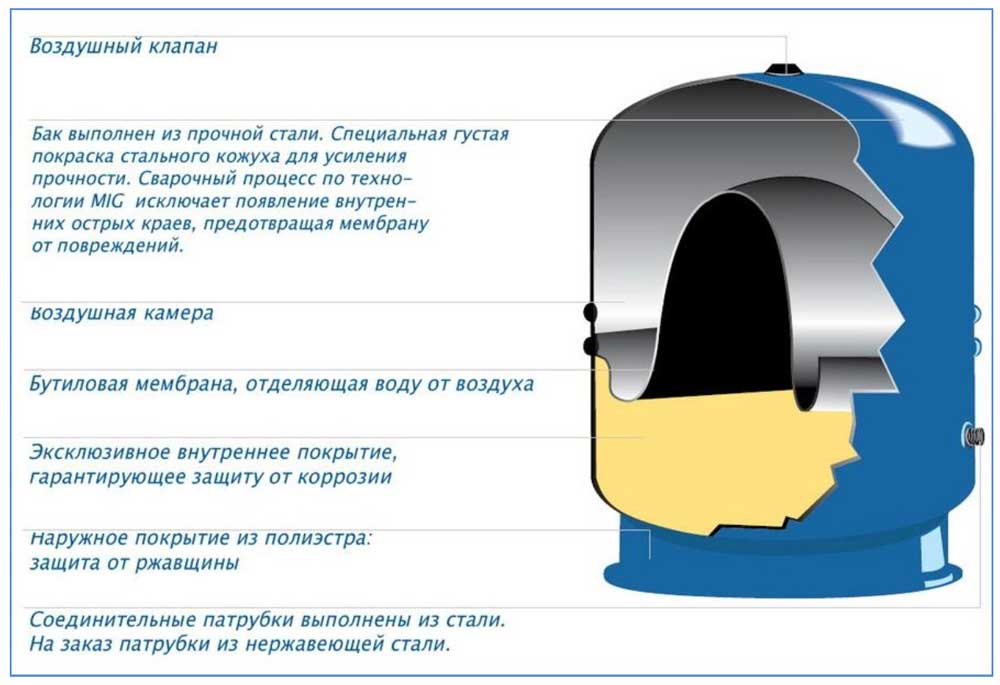

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

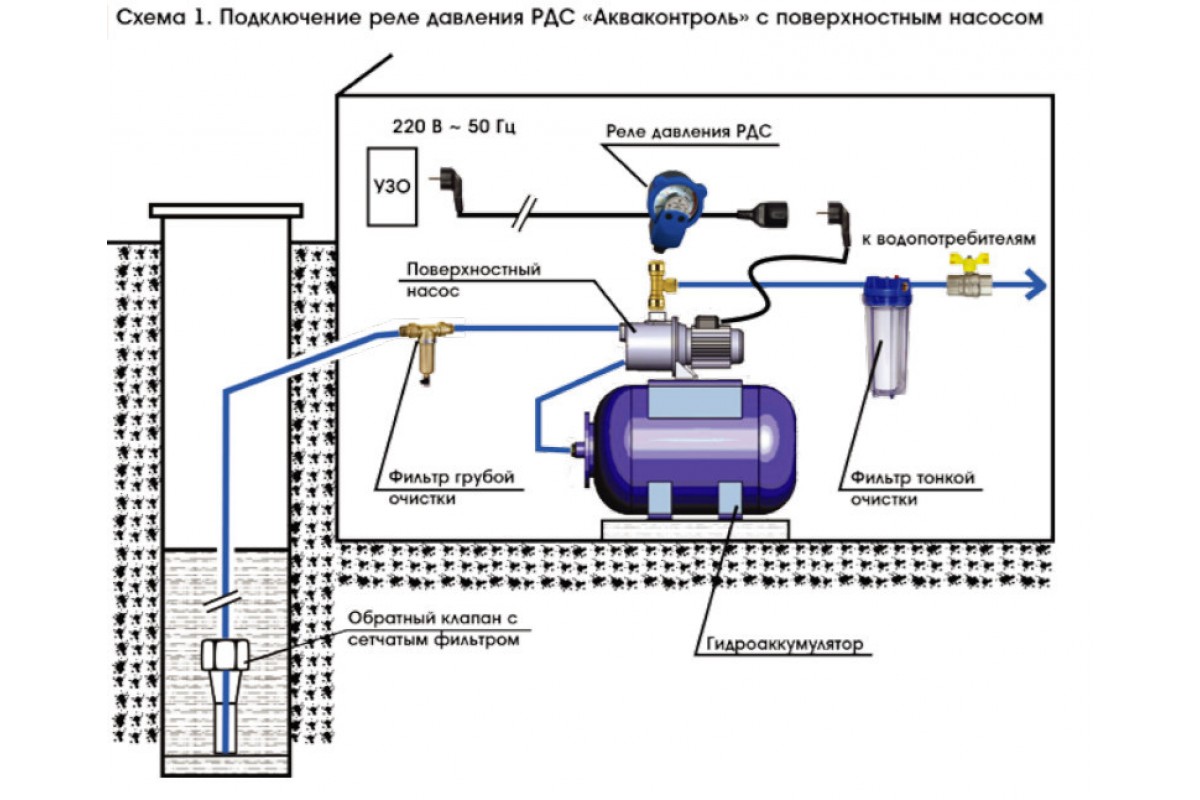

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться.

Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

•  Amax – максимальный расход литров воды в минуту;
•  К – коэффициент, который зависит от мощности двигателя насоса;
•  Pmax – давление при выключении насоса, бар;
•  Pmin – давление при включении насоса, бар;
•  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31. 41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

•  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
•  поврежденную мембрану можно восстановить в сервисном центре;
•  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
•  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
•  достаточность объема бака нужно определить до его установки в систему.

Устройство и принцип работы гидроаккумулятора

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др. , передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Принцип работы гидроаккумулятора для водоснабжения и советы по выбору

Гидроаккумулятор, он же накопительный, напорный или расширительный бак — необходимый элемент для закрытой системы водоснабжения в любом частном доме. Чтобы правильно подобрать и использовать такой накопитель, не помешает изучить принцип работы гидроаккумулятора, виды, причины поломок и способы их устранения. Кроме того, не помешает разобраться, чем отличаются баки красного и синего цвета.

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

• значительно увеличить срок эксплуатации скважинного насоса;
• предупредить вред от возможных гидроударов в системе;
• поддерживать в системе определенное давление;
• предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

1. Отключить электропитание.
2. Открыть кран смесителя.
3. Дождаться, пока бак опустеет.
4. Закрыть кран.
5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

1. Приобрести новую мембрану, точно соответствующую порванной.
2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
3. Вынуть порванную мембрану.
4. Установить на ее место новую мембрану.
5. Собрать гидробак.
6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Оцените статью: Поделитесь с друзьями!

Гидроаккумулятор – устройство гидробака и 5 его ключевых функций

Живя в собственном доме, хозяева сталкиваются со многими задачами, которых обычно не возникает в квартире. И одна из них – обеспечить бесперебойную подачу воды. Здесь на помощь приходит насос: включил воду одним из вентилей – давление резко изменилось, насос заработал и погнал воду к крану.

Но сколько раз за день включается вода? И каждый раз запускается насос, рассчитанный на определенное число включений. Чтобы сберечь этот важный элемент водоснабжения, к трубопроводу инсталлируют гидробак. Так что пользователям, планирующим установку гидросистемы в собственном доме, следует разобраться с принципом работы и функциональностью гидроаккумулятора.

Для чего используется гидроаккумулятор?

Действует гидробак совместно с насосом (таким, например, как Leo 3.0), и выполняет немаловажную работу:

1. В устройстве всегда присутствует определенный объем воды под давлением. Благодаря этому запасу удается избегать кратковременных частых включений насоса, которые привели бы его в негодность за очень короткое время.
2. Прибор стабилизирует давление в трубах, удерживает показатель напора на одном уровне. Таким образом он не допускает гидроудара, возникающего при срабатывании насосного устройства.
3. При аварийном отключении воды в нем всегда остается небольшой резерв.

Полезно прочитать: Как выбрать радиатор отопления?

Как устроен гидробак?

По сути, гидроаккумулятор представляет собой герметичную металлическую емкость в форме цилиндра или сферы, внутрь которой вмонтирована эластичная перегородка в виде груши – диафрагма. Она соединяется с гидроаккумулятором специальным пневмоклапаном и именно в ней “хранится” вода, не соприкасаясь с металлическими частями корпуса. Эту камеру делают из прочного эластика (изобутированного или каучукового), соответствующего стандартам для питьевой воды. Таким образом жидкость в такой камере не застаивается и не подвержена затхлости.

Общая конструкция гидробака состоит из таких элементов:

• Корпус;
• Водяная камера с водой под давлением;
• Соединительный фланец для подключения к гидросистеме;
• Ниппельный клапан или специальный кран для стравливания лишней воздушной смеси из устройства;
• Фитинг, фиксирующий мембрану в гидробаке.

Не пропустите: Как выбрать экономный бойлер? 3 важных параметра

Если какой-нибудь элемент вышел из строя и его нужно поменять, отключить гидробак можно без обязательного слива воды из системы. Однако, такой слив может понадобиться в аккумуляторах, в которых не предусмотрен стравливающий клапан. В них стравить воздушный излишек можно только путем полного опорожнения внутренней водяной камеры. В таком случае сливать и заполнять камеру вновь нужно регулярно.

Может пригодиться: ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров

Принцип работы гидроаккумулятора

Рабочие элементы гидроустройства взаимодействуют друг с другом в таком порядке:

1. В подсоединенную к трубопроводу эластичную диафрагму поступает вода, водяная камера полностью заполняется и расширяется.
2. Воздушная смесь во внешней камере между стенками и самой диафрагмой сжимается из-за ограничения объема, достигая требуемого параметра сдавливания.
3. При открытии крана созданное давление внутри прибора выталкивает из эластичной диафрагмы водяной поток и пускает его по трубопроводу к нужному месту.
4. По мере уменьшения водяного запаса в камере давление в устройстве снижается до соприкосновения контактов специального контроллера. Этим он посылает сигнал насосному оборудованию, которое запускается и инициирует повторное заполнение гидробака. После этого контакты контроллера размыкаются.

Таким образом малый расход воды не приводит в действие водяной насос, давления гидробака вполне хватает на частые небольшие водные процедуры. Только опустошив водяную камеру устройства – а там может находиться до 100 л и больше воды – и снизив давление до минимального уровня, система запускает в действие насос.

Стоит прочитать: Как выбрать газовую колонку

Виды гидробаков

Классификация гидроаккумуляторов производится по нескольким признакам.

Способ установки – бывают горизонтальные и вертикальные гидробаки. Выбор устройства обычно связан с параметрами служебного помещения, в котором оно устанавливается. Внешний вид и принцип работы в обоих вариантах аналогичный. Но разница есть. Вертикальные гидробаки, такие, как Imera VA12, оснащаются клапаном, стравливающим воздух из системы, а в горизонтальных предусмотрен наружный насос.

Накопление энергии. Чаще всего используются гидроаккумуляторы с пневматическим накопителем, сжимающим воздух в корпусе. Но есть модели с механическим накопителем – пружинным или грузовым.

Нагляднее увидеть разницу между моделями можно здесь:

Объем бака. Здесь вариантов много – гидробаки выпускают с объемом от 2 до 400-500 литров. Для частного дома более подходит столитровая емкость, а для квартиры вполне хватает варианта поменьше.

Назначение. На трубопроводы с холодной водой монтируют гидроустройства синей окраски, в системы горячей воды – красной.



Любопытно: Виды кондиционеров: как выбрать кондиционер, который подойдет именно вам

Как сделать правильный выбор?

Перед тем, как приступать к поиску гидроаккумулятора, следует произвести некоторые расчеты. Первым делом посчитать количество единиц бытовой техники, подключенных к водопроводной трубе. Затем определить количество кранов в кухне, санузлах, прачечной. Также не стоит пренебрегать данными о составе семьи: чем больше людей пользуется душем, тем больший объем воды тратится.

Обычно для семьи из трех человек и базового комплекта техники хватает прибора на 30-50 л. Но это без учета водных запасов. Если присутствуют случаи частого отключения света, то лучше остановиться на модели не менее 80 литров.

что это такое, для чего нужен, как устроен и как работает

Чтобы обеспечить стабильную работу водопровода, следует выяснить, что такое гидроаккумулятор. Это полезное устройство необходимо для автоматизации работы независимой водопроводной системы.

Оно также позволяет заметно продлить срок использования насоса и защитить оборудование от гидроударов.

В этом материале мы расскажем об обустройстве и принципах работы гидроаккумуляторов, а также приведем рекомендации по монтажу оборудования.

Содержание статьи:

Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

• металлического корпуса;
• внутренней мембраны;
• ниппеля;
• патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью , но ГА – более эффективный вариант.

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как . Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.

Какими бывают гидроаккумуляторы?

Различают устройства вертикальные и горизонтальные, их по-разному устанавливают. Обычно баки емкостью до 50 л располагают горизонтально, а объемом побольше – вертикально, чтобы не занимали много места. На эффективность это не влияет. Можно выбирать такую модель, которая будет удобнее в эксплуатации и подойдет для места, где ее будут ставить.

Общий объем гидробака и количество воды, которое он может вместить, это разные показатели. Емкость выбирают в зависимости от характеристик водопроводной системы

В вертикальных и горизонтальных моделях для отведения воздуха из той части, в которую накачан воздух или газ, предусмотрен ниппель – воздушный клапан. Использовать его очень просто.

Расположен он у всех видов гидробаков со стороны, противоположной установки фланца, предназначенного для подключения оборудования к водоснабжению.

Мембранные баки с красным корпусом предназначены для систем ГВС или для отопления. Их нужно использовать строго по назначению

Цвет емкости обычно бывает голубым или синим, в отличии от красных расширительных баков для отопления. Они не взаимозаменяемые, для изготовления мембраны используются разный материал. В “холодных” гидробаках применяют пищевую резину.

Кроме того, гидроаккумуляторы синего цвета могут переносить более высокое давление, чем устройства для отопления и ГВС. Нельзя использовать такие емкости не по назначению, они быстро выйдут из строя.

В вертикально ориентированных ГА вода подается снизу, а лишний воздух удаляют по необходимости сверху, стравливая его через ниппель. В горизонтальных вариантах как подача воды, так и стравливание воздуха производится сбоку.

Резьбовое соединение для подключения к водоснабжению всегда одного размера, это 1 1/2 дюйма. Резьба для подсоединения мембраны может быть внутренней или наружной. Размеры их тоже унифицированы, внутренняя резьба стандартно равно 1/2 дюйма, наружная – 3/4 дюйма. Это важный момент, поскольку для надежного подключения нужно, чтобы размеры патрубка и водопроводной трубы совпадали.

Если планируется организация независимой системы водоснабжения, нужно знать, как устроен обычный гидроаккумулятор для воды. Следует сразу определиться с вариантами подключения к водопроводу и способами удаления воздуха, если давление превысит нормативное значение, а также со схемами подсоединения к системе.

Импортные модели ГА выглядят очень презентабельно, но они не всегда подходят для эксплуатации в местных условиях. Перед покупкой такого устройства следует изучить отзывы

Следует помнить, что они изначально проектировались под условия страны, где были произведены, а они не всегда совпадают с местными реалиями. Условия эксплуатации могут оказаться слишком сложными для западных моделей, поэтому имеет смысл поискать вариант от отечественного производителя, который и по стоимости может оказаться более привлекательным.

Рекомендации по монтажу и эксплуатации

Установить гидробак несложно, его просто подключают к водопроводной системе после насоса. Перед входом в устройство необходимо поставить хороший фильтр, чтобы очистить воду от примесей. Они могут скопиться внутри и повредить мембрану.

Гидроаккумулятор, предназначенный для автономного водопровода, лучше всего использовать с реле давления, которое будет управлять работой погружного насоса

Нужно правильно выбрать место для монтажа. ГА должен стоять там, куда можно свободно подойти для осмотра прибора и его технического обслуживания. Со временем может понадобиться ремонт устройства, поэтому не помешает заранее продумать порядок его демонтажа и трудности, которые могут в это время возникнуть.

Очень важно, чтобы размеры патрубка и водопроводной трубы совпадали. Это позволит избежать гидравлических потерь из-за сужения трассы на каком-то участке. Использование переходников допустимо, но нежелательно. Во время поступления и убывания воды мембранный бак может вибрировать.

Рекомендуется крепить его к основанию через амортизирующие прокладки. Подключение к водопроводу выполняют гибкой подводкой. Следует убедиться, что устройство правильно выставлено по горизонтали и вертикали, перекосы недопустимы.

Нужно заранее позаботиться о возможности отключить ГА от водопровода таким образом, чтобы не пришлось полностью сливать воду из системы. Это требование реализуется установкой обычного запорного крана. Для небольших емкостей, вместимостью до 10 л, в которых нет ниппеля, нужно предусмотреть также установку сливного крана.

Подробнее о том, как подключить гидроаккумулятор в систему водоснабжения можно прочесть в

Техобслуживание гидробака сводится к внимательному осмотру корпуса и контролю давления в воздушном отделении. Иногда нужно подкачать воздух или стравить его, чтобы восстановить правильные показатели. Обычно давление должно составлять около двух атмосфер или немного меньше. Кроме того, следует удалить воздух, который скопился за мембраной в отсеке, где хранится вода.

Иногда здесь можно даже установить автоматический воздухоотводчик. Если же отверстие для этой процедуры отсутствует, нужно отключить ГА от водопровода и полностью опустошить его через сливной кран. Воздух выйдет из емкости вместе с водой. Потом остается просто снова включить насос, чтобы в бак снова начала поступать вода.

Говоря о том, как работает мембранный гидроаккумулятор, стоит отметить, что самая частая поломка в ГА – прорыв мембраны. Этот эластичный элемент подвергается постоянному воздействию на растяжение и сжатие, поэтому со временем выходит из строя.

Вот признаки того, что мембрана прорвана:

• вода поступает из крана резкими толчками;
• стрелка манометра “скачет”;
• после полного стравливания содержимого “воздушного” отсека из ниппеля вытекает вода.

Последний пункт позволяет точно выяснить, действительно ли проблема именно с мембраной. Если вода из ниппеля не вытекает, а вода поступает в систему слабо, скорее всего, корпус разгерметизирован. Нужно внимательно его осмотреть, найти и заделать трещины.

Мембрана может испортиться из-за износа или неправильной эксплуатации. Ее нужно полностью заменить, ремонтировать этот элемент бесполезно

Заменить мембрану не сложно, но нужно подобрать точно такой же элемент, как и испорченный, поскольку он рассчитан именно для этого конкретного ГА.

Чтобы провести ремонт, нужно:

1. Отключить устройство от водопроводной системы.
2. Слить воду, стравить воздух.
3. Открутить крепежные винты.
4. Извлечь испорченную мембрану.
5. Установить исправный элемент.
6. Закрепить его винтами.
7. Установить ГА на место и подключить его к системе.

Самый сложный этап этой процедуры – затягивание винтов. Оно должно быть равномерным, поэтому рекомендуется закручивать их, делая по одному обороту поочередно на каждом элементе. Такая тактика позволит правильно закрепить мембрану на корпусе и предотвратить соскальзывание ее края внутрь.

Некоторые неопытные мастера в стремлении улучшить качество соединения наносят на край мембраны герметик. Этого делать не следует, поскольку состав может разрушить резину и вызвать обратный эффект.

Выводы и полезное видео по теме

Устройство и принцип работы ГА:

Для системы автономного водоснабжения гидроаккумулятор – полезное оборудование, обеспечивающее автоматический забор воды, включение/отключение насоса. Такое устройство повысит качество водоснабжения и предотвратит поломку технических устройств.

После изучения материала появились вопросы? Вы можете задать их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ.

принцип работы, виды, как подобрать, регулировка

Современный автономный водопровод в обязательном порядке должен быть укомплектован емкостью для хранения некоторого количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные накопители, поскольку они удобнее и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды гидроаккумуляторов, приведены правила из выбора. Мы детально передали, как производится установка оборудования и его регулировка. Приведенные нами рекомендации обеспечат беспроблемную эксплуатацию устройства и продлят его рабочий ресурс.

Содержание статьи:

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак – это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Галерея изображений

Фото из

Назначение гидроаккумуляторов

Гидробак как часть насосной станции

Установка в скважинном кессоне

Гидробак в тандеме с погружным насосом

Гидроаккумулятор для глубокой скважины

Расположение в подвале частного дома

Автоматизация откачки воды из накопителя

Гидроаккумулятор на дачном участке

Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой – воздух под определенным давлением.

Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья людей.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша находится вода, а с другой – воздух под давлением, что позволяет создать напор в водопроводной системе

При подключении гидробака к вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.

Мембрана гидрообака содержит некоторое количество воды, которое постоянно изменяется, поэтому и мембрана постоянно растягивается или сжимается. При увеличении объема воды сжимается газ, возрастает давление. Регистрирующее пределы давления реле отдает команды насосу на включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели . Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством – реле давления.

Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.

Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает , чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.

Эта схема позволяет составить представление о том, какое место занимает гидроаккумулятор в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше.

Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Как выбрать подходящий гидробак?

Один из важнейших показателей при выборе гидроаккумулятора – количество воды, которую он может вместить. Для этого можно воспользоваться следующей формулой:

Выбирая гидроаккумулятор, следует вычислить подходящий объем устройства. Слишком маленький гидробак не обеспечит потребности системы, а слишком большой приведет к неоправданным затратам

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:

Рассчитывая объем гидроаккумуляторного бака для системы водоснабжения, следует использовать специальный поправочный коэффициент, который учитывает мощность водяного насоса

Для бытовых нужд обычно достаточно устройства, емкость которого составляет около 25-50 литров. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов.

В таком случае просто берут бак с немного большим объемом. Например, если по формуле вычислено значение 32,5 л, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что наружные размеры бака и объем воды, который он может вместить, это разные цифры. Обычно вода занимает примерно треть общего . Из формулы становится ясно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более емкий гидробак следует приобрести.

Частое отключение электроэнергии в местности, где расположен дом, это хорошая причина, чтобы выбрать бак побольше. Таким образом, в распоряжении семьи будет небольшой запас воды.

Однако не стоит усердствовать и выбирать слишком крупный гидроаккумулятор. В таком устройстве вода будет заменяться слишком медленно, а это приведет к ухудшению ее качества.

В этой таблице подробно представлены сведения о том, какой именно объем воды можно хранить в гидроаккумуляторе с конкретными характеристиками

Именно поэтому при расчетах учитывают максимальный объем воды, которая проходит через водопроводную систему. Еще один важный момент относится к моделям иностранного производства. Такие устройства не всегда можно без проблем соединить с водопроводными системами в России или на территории ближнего зарубежья.

Галерея изображений

Фото из

Средний объем для загородного дома и дачи

Гидробак для работы поверхностных насосов

Гидропневматическая емкость для глубоких скважин

Гидробак для разветвленного водопровода

Монтажа и регулировка

К установке гидроаккумулятора предъявляют более строгие требования, чем при установке обычного накопительного бака. Дело в том, что установленный на чердаке накопитель статичен, а вот гидробак находится в динамическом движении: вода поступает и отбирается из емкости, мембрана растягивается и сжимается и т.п.

Чтобы вибрация не передавалась системе водоснабжения и окружающим предметам, гидроаккумулятор устанавливают на ровном и прочном основании, используя при этом амортизирующие резиновые прокладки.

Место, в котором установлен гидробак, должно быть достаточно просторным и доступным. Такие устройства нуждаются в периодической настройке, проверке и обслуживании.

Перед установкой необходимо выяснить, какое давление должно быть в пустом гидроаккумуляторе. Номинальное значение этого показателя обычно равно 1,5 бар. Именно такое давление устанавливает производитель. Однако с течением времени часть воздуха может выйти из емкости.

Для измерения давления в гидроаккумуляторе можно использовать любой исправный манометр, который позволяет получить сведения с точностью не менее 0,5 бар

Поэтому следует измерить давление с помощью манометра, а затем подкачать воздух или стравить его, если давление оказалось избыточным. Не помешает также уточнить значение нормального давления воздуха в пустом гидробаке, используя технический паспорт изделия. Поскольку золотник имеет типовые размеры, для замеров подойдет практически любой манометр.

Если гидроаккумулятор по какой-то причине не укомплектован измерительным прибором, можно взять автомобильный манометр. Главное, чтобы он был исправным и достаточно точным. Требуется шкала с делениями от 0,5 бар или меньше. Электронные устройства также можно использовать для таких измерений.

К подключение выполняется с помощью гибких переходников. При этом следует помнить, что диаметр переходников должен соответствовать размерам труб водопровода, сужение недопустимо. Перед тем, как наполнить бак водой, следует удалить из мембраны весь воздух.

Чтобы погасить вибрации, возникающие при работе гидроаккумулятора, при подключении устройства к водопроводной системе используют специальные гибкие шланги соответствующего диаметра

Первый раз воду закачивают внутрь как можно медленнее, тонкой струйкой со слабым напором. Это нужно, чтобы не повредить мембрану, которая могла слежаться или немного деформироваться во время хранения на складе.

Такие нюансы могут показаться мелочами, но они могут существенно повлиять на состояние гидробака. Важным моментом также является настройка давления в емкости.

После того, как гидроаккумулятор заполнен водой, нужно еще раз измерить давление воздуха. Чем меньше воздуха в гидробаке, чем ниже его давление, тем больший объем воды в него можно закачать. Но чем меньше воздуха, тем ниже рабочее давление воды на выходе из гидроаккумулятора.

Допускается снижение давления воздуха в устройстве до уровня в 1 бар, если есть необходимость в создании дополнительного объема воды для хранения. Однако при этом напор воды в системе снизится. Владельцу устройства придется выбирать между хорошим напором и возможностью закачать в бак большой объем воды.

В любом случае минимальное значение давления воздуха должно равняться 1 бар. Если воздуха в емкости будет мало, мембранная вставка, заполненная водой, растянется и может коснуться металлических стенок гидробака. Такой контакт неприемлем, поскольку под его влиянием резина начнет разрушаться, гидроаккумулятор сломается, а мембрану придется заменять.

Галерея изображений

Фото из

Работа в паре с реле давления

Место установки реле давления

Расположение реле сухого ходя

Кран для консервации оборудования

После того, как гидробак заполнен, настроен и подключен к водопроводной системе, можно выполнить настройку реле давления. Оно обычно снабжено инструкцией, в которой подробно изложен порядок действий.

Под крышкой корпуса устройства находятся две регулировочные пружины. Большая пружина, обозначенная как Р, позволяет выставить минимальное давление, при котором реле включает насос и начинает закачку воды в гидроаккумулятор.

С помощью малой пружины, обозначенной как Р , выставляют разницу между верхним и нижним давлением, т.е. давлением отключения и включения. По мере отбора воды из гидробака давление изменяется.

Когда оно достигнет нижней отметки, контакты реле замкнутся, и включится насос. В процессе настройки реле давления придется пару раз наполнить гидроаккумулятор, а затем его опустошить.

Обычно разница между давлением включения и отключения составляет около двух бар. В паспорте гидробака указано максимальное давление, на которое рассчитан прибор, однако не имеет смысла пытаться накачать его “под завязку”.

При работе на предельных показателях элементы устройства быстрее изнашиваются. В процессе следует учесть один важный момент – разница между давлением отключения и давлением воздуха в гидроаккумуляторе должна составлять около 10%.

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Выводы и полезное видео по теме

В этом видеоролике подробно рассмотрен принцип работы гидроаккумулятора:

Для расчета объема гидроаккумулятора можно использовать специальные программы-калькуляторы. Один из таких вариантов представлен в следующем видеоматериале:

Замена мембраны гидробака – процесс не слишком сложный. Он подробно рассмотрен в этом видеоролике:

Гидроаккумулятор – важная часть современной автономной системы водоснабжения. Конечно, это устройство сложнее и дороже, чем обычный накопительный бак.

Но все затраты полностью окупаются, поскольку при наличии гидробака и качество водопроводной воды лучше, и ресурс работы насосного оборудования значительно возрастает. Наконец, это просто удобно, потому что в водопроводе всегда есть стабильный напор воды, о котором заботится надежная автоматика.

Пишите, пожалуйста, комментарии, в расположенной ниже блок-форме. Задавайте вопросы по заинтересовавшим моментам в представленной информации, делитесь полезными сведениями, размещайте фотоснимки и советы. Возможно, ваши рекомендации будут полезны посетителям сайта.

Гидроаккумулятор для систем водоснабжения устройство и принцип работы

Гидроаккумулятор для систем водоснабжения – это ёмкость с водой, нужная, чтобы контролировать давление воды или сохранять некоторое её количество в запасе.

Внутри неё – резиновая мембрана, скрепленная с корпусом резервуара.
В резервуаре находится фланец. Через фланец гидробак присоединяется к водопроводу.
Между мембраной и корпусом – сжатый воздух, уровень давления – 2 бара.

Итоговые ключевые элементы конструкции данного устройства: корпус, ниппель, мембрана, фитинг и клапан.

А содержатся в нём вода и воздух.

Принцип работы гидроаккумулятора

Функционирует устройство приблизительно следующим образом.
Сперва вода из какого-то источника (хотя бы колодца) переливается в бак. Из-за своей эластичности резиновая мембрана увеличивается.

Количество воздуха между стенками и мембраной, соответственно, наоборот, уменьшается. Давление же – повышается.

Датчик давления на это реагирует и на каком-то этапе расходятся контакты, а устройство – отключается.
Это, вообще говоря, классическое решение. Воздух в баке “давит” на воду.
Например, при открытии крана под напором вода стремится вырваться и снижается давление. При сведении давления близко к 0 – оборудование деактивируется.

Это и есть полный цикл работы. Чтобы гарантировать надлежащий уровень давления, вода и воздух в баке и разделены резиновой мембраной.

Однако податливость резины нередко способствует падению давления в полости бака, выявлению проблем с его функциональностью.

Так что, чтобы избежать подобных проблем, нужно хотя бы раз в год тестировать давление воздуха при откачанной воде. Если выявляется, что оно выше нормы, следует через ниппель добавить чуть воздуха, применяя обыкновенный насос. Также важно знать о том, что целиком вода не заливает весь бак.

Реальное количество воды определяется следующими параметрами:

• Форма устройства;
• Изначальный уровень воздушного давления;
• И пределы на реле давления.

Для чего используется

Такое устройство применяется для:

• Сохранения постоянного уровня давления;
• Сохранения запаса воды.

Какие бывают гидроаккумуляторы

Различать их можно по многим критериям. Например, по установке – горизонтальные и вертикальные.
У каждых есть особенности, например, касающиеся удаления воздуха.

Когда гидробак эффективно функционирует, воздух накапливается вокруг мембраны.
Растворенный в воде воздух есть в каждой водоснабжающей системе. Когда он попадает в резервуар, то выделяется и накапливается. Так на самых разных участках системы образуются т. н. воздушные пробки.

У вертикальных устройств с ёмкостью от ста литров воздух накапливается сверху, а потом удаляется через специальный клапан, который входит в состав конструкции всех вертикальных гидробаков. Чтобы потом удалить их в конструкции, в гидроаккумулятор, если его объём хотя бы сто литров, встраивают фитинг клапанами. Через такую конструкцию выполняется вывод накопившегося воздуха. Он постоянно удаляется, и так воздушные пробки не будут появляться.

Если, однако, гидробак меньше ста литров, то такой фитинг в нём разместить нет возможности. Преимущества таких устройств – компактность, но воздух из них необходимо удалять вручную, осматривая и разбирая.

Когда гидробак горизонтального типа, то там воздух выводится через добавочный узел. Такой узел состоит из канализационного слива, шарового крана и специального ниппеля.

Другое подразделение – баллонные и мембранные.
Действуют они по единому принципу и имеют достаточно общего в конструкциях.
Ключевая же разница в следующем.
В мембранных возможно, что вода будет попадать на стенки, таким образом опять же не исключается эффект коррозии.

В баллонных – жидкость совмещается лишь с каучуком, так что защита от неприятных эффектов намного лучше. Если понадобится, то можно заменять ёмкость в баллонных устройствах. Выполнять такую задачу можно самостоятельно, и какие-либо дополнительные устройства не потребуются. Другой плюс именно баллонных гидроаккумуляторов – их легко обслуживать и можно рассчитывать, что работать они будут долго.

Как подобрать оптимальный объем для собственных целей

Чтобы рассчитать наиболее правильный объём гидробака, следует сперва понять, где будет применяться гидроаккумулятор и с какими целями.

• Часто гидроаккумуляторы монтируются, чтобы предотвращать постоянное включение насосов.
• Другая причина – поддерживать давление в системе, если насос выключен.
• Третий вариант – контроль за расходом воды.

В первом случае надлежит понимать, что частота включения насоса определяется величиной гидроаккумулятора. Мастера-знатоки не советуют включать насос чаще раза в минуту. Водоснабжающие системы часто оснащаются устройствами с эффективностью 30 литров в минуту. С учётом факта, что 50% общего объёма вода и 50% – воздух, хватит аккумулятора с объёмом в 70 литров.

Во втором – рассчитывать, насколько далеко насос будет находиться от гидроаккумулятора. Чем дальше, тем его продуктивность будет ниже.

В третьем – нужно учесть все расходные характеристики. Например, туалет расходует 1,3 литра воды поминутно, душ – от 8 до 10, раковины – 8,4.
Примем, что туалетов 2. Тогда суммарное потребление оказывается 20 литров. В час насос включается 30 раз. Так хватит гидроаккумулятора с объёмом в 80 литров, но, если есть возможность, на всякий случай не помешает и небольшой запас.

Приобретая гидробак, не помешает поинтересоваться, есть ли возможность купить для устройства сменные баллон или мембрану и если да, то сколько это будет стоить. Иногда цена получается довольно большой, и тогда стоит остановить свой выбор на товаре от другого производителя.

Похожие материалы

Как работают аккумуляторы | Чистые автомобильные технологии | Транспорт и качество воздуха

В гидроаккумуляторах используется азот для поддержания давления в гидравлической жидкости. Когда жидкость перекачивается в аккумулятор, азот (N2) внутри аккумулятора сжимается. Когда вся гидравлическая жидкость находится в аккумуляторе, предназначенном для стороны высокого давления HHV, давление азота достигает 5000 фунтов на квадратный дюйм (psi). Если нет жидкости, давление азота составляет около 2000 фунтов на квадратный дюйм.Давление азота в резервуаре низкого давления будет варьироваться от 60 фунтов на квадратный дюйм, когда он пустой, до 200 фунтов на квадратный дюйм, когда он полон.

EPA использовало два типа аккумуляторов в своих гидравлических гибридах:

Загрузить видео: MP4 (13 секунд, 1256 КБ), WebM (13 секунд, 678 КБ), Ogg (13 секунд, 1024 КБ)

Мочевой аккумулятор типа

В гидроаккумуляторе этого типа гидравлическая жидкость сжимает заполненный азотом баллон для создания давления.В HHV аккумуляторы высокого давления могут работать от 2000 до 7000 фунтов на квадратный дюйм (psi).

Преимущество: Высочайший КПД благодаря испытаниям, показывающим сохранение энергии на 97%.

Недостаток: Азот со временем проникает в материал поролонового пузыря, и его необходимо периодически подзаряжать.

Загрузить видео: MP4 (13 секунд, 1087 КБ), WebM (13 секунд, 584 КБ), Ogg (13 секунд, 994кб)

Поршневой аккумулятор типа

В гидроаккумуляторах этого типа давление создается, когда азот сжимается в тонкостенном металлическом корпусе цилиндра гидравлической жидкостью, давящей на металлический поршень.

Преимущество: Азот практически не выходит, поэтому их не нужно перезаряжать.

Недостаток: Немного тяжелее и менее эффективен, чем модель с баллончиком.

Начало страницы

Принцип работы гидроаккумулятора — Stuffworking.com

Последнее обновление: 11 марта 2020 г.

Гидравлический аккумулятор

В гидравлической системе энергия может передаваться посредством давления.Однако иногда необходимо также хранить гидравлическую энергию на короткое время. Таким образом мы используем гидроаккумулятор. Поскольку мы накапливаем энергию, сжимая пружину или надувая воздушный шар, мы можем таким же образом накапливать энергию в аккумуляторе. Мы используем давление для хранения энергии как в пружине, так и в воздушном шаре. Ниже в каком-то абзаце вы можете ознакомиться с принципом работы гидроаккумулятора.

принцип работы гидроаккумулятора

Гидравлический аккумулятор используется для хранения гидравлической энергии за счет противодавления газа, пружины или груза.Следовательно, мы можем разделить аккумулятор на следующие категории.

1. Предварительно заряженный газовый аккумулятор
2. Пружинный аккумулятор.
3. весовой аккумулятор.

1. Принцип работы газового гидроаккумулятора с предварительным наддувом

Рис.2 Заряженный аккумулятор

Предварительно заряженный газовый аккумулятор заряжается нетоксичным, нереактивным газом, например азотом. Когда гидравлическое давление в системе превышает давление зарядки аккумулятора, газ начинает сжиматься.Гидравлическое масло начинает течь в резервуар гидроаккумулятора. Газ и масло разделяются с помощью какой-то мембраны. Это происходит до тех пор, пока давление газа не станет равным гидравлическому давлению. Гидравлическая кинетическая энергия теперь хранится в виде потенциальной энергии давления газа. Когда давление в гидравлическом контуре падает, то же самое происходит в гидроаккумуляторе. Газ снова расширяется. Накопленная энергия теперь снова превращается в движение. Он проталкивает гидравлическую жидкость обратно в контур до тех пор, пока давление газа не упадет до значения гидравлического давления или исходного давления предварительной зарядки, в зависимости от того, что больше.Фактически, зарядка-разрядка аккумулятора происходит очень быстро и происходит одновременно с давлением в системе.

Теперь посмотрим, как аккумулятор может помочь нам в гидравлической системе более подробно.

Давайте посмотрим, как гидроаккумулятор может помочь в гидравлической системе

Рис.3 Гидравлический пресс

Рассмотрим пример, гидравлический пресс предназначен для сжатия заготовки. Для этого требуется много сил (знаю почему), но только на низкой скорости.Это означает, что нам нужно высокое давление с насосом с низким расходом. Рециркуляция после нажатия означает, что поршень для втягивания не требует большого усилия, но он должен двигаться быстро, что означает насос с низким давлением и высокой производительностью. Чтобы полностью заполнить оба условия, нам нужно отрегулировать насос, что довольно дорого.

Но гидроаккумулятор дает решение. Мы можем использовать насос с высоким давлением и низким расходом с добавлением гидроаккумулятора к подаче насоса.

Инжир.4 Гидравлический пресс с аккумулятором

Как показано на рисунке 4, между насосом и гидрораспределителем установлен гидроаккумулятор. Производительности насоса хватает для прессования на малой скорости. Высокое давление во время прессования сжимает газ в гидроаккумуляторе, и он заряжается жидкостью. Как только начнется втягивание поршня из-за меньшего ограничения нагрузки, давление в контуре упадет. Следовательно, газ в гидроаккумуляторе расширяется, выталкивает жидкость и увеличивает скорость потока.Таким образом, пресс может вернуться в исходное состояние быстрее, чем с помощью насоса.

Типы предзаряженных газовых аккумуляторов.

• Тип баллона
• Тип диафрагмы
• Тип поршня

Использование этих различных аккумуляторов зависит от давления и объема, необходимых в системе. Баллонно-диафрагменный аккумулятор используется для среднего давления и небольшого объема (от 0,5 до 500 литров). Но его время отклика быстрое. Напротив, гидроаккумулятор поршневого типа применяется для высокого давления и большого объема (более 500 литров).Но у него низкое время отклика из-за большой массы поршня. Наконец, предварительно заряженный газовый аккумулятор должен быть установлен в указанном положении в соответствии с конструкцией для достижения лучших результатов.

2. Принцип работы подпружиненного гидроаккумулятора

Рис.5 Подпружиненный аккумулятор

В подпружиненном гидроаккумуляторе вместе с контейнером и подвижным поршнем находится пружина. Подпружиненный аккумулятор можно установить в любом положении. Однако усилие пружины отрегулировать непросто.Эти пружины создают необходимое давление на гидравлический поршень для откачки жидкости. Величина накачки зависит от степени сжатия пружины. Основное преимущество этого типа гидроаккумуляторов заключается в том, что они сравнительно малы по размеру, имеют небольшой вес, легко монтируются в гидравлическую систему и в то же время экономичны. Благодаря небольшому весу они могут использоваться как мобильные гидроаккумуляторы. Из-за ограничений по размеру пружины использование этого гидроаккумулятора нецелесообразно там, где требуется большой объем жидкости.

3. Принцип работы гидроаккумулятора с грузоподъемностью

Рис.6 Аккумулятор с весовой нагрузкой

Груженый тип был использован первым, но он намного больше и тяжелее по своей вместимости, чем современные поршневые и баллонные типы. С другой стороны, это единственный тип гидроаккумулятора, в котором давление постоянно, независимо от того, заполнена ли камера или почти пуста (здесь вы можете узнать, почему). Он тяжелый и громоздкий, поэтому его использование ограничено. Например, он используется в тяжелых прессах, где требуется постоянное давление.

Пример: использование аккумулятора для демпфирования в автомобиле.

Рис.7 Демпфирование

Для гашения нежелательных скачков и колебаний давления мы можем использовать аккумулятор. Например, гидропневматический амортизатор в транспортных средствах, как показано на рисунке 7. Он в основном состоит из гидроцилиндра и предварительно заряженного газового аккумулятора. Если неровности дороги толкают колесо вверх, давление в гидравлической жидкости резко возрастает. Он проталкивается в гидроаккумулятор и сжимает присутствующий там газ.В результате газ действует как пружина. Давление и движение амортизатора поглощаются и передаются на автомобиль только в демпфированной форме.

По мере того, как давление колеса на гидравлическую жидкость уменьшается после удара, газ в гидроаккумуляторе снова расширяется из-за ослабленного противодавления и выталкивает жидкость обратно в цилиндр.

Приведенный выше пример также применим к демпфированию в гидравлической системе. Когда гидрораспределитель быстро меняет положение, включается аккумулятор и поглощает резкие колебания давления.

Техническое обслуживание аккумулятора

Предварительная гидросистема не требует особого обслуживания, но давление газа необходимо регулярно проверять.

Рис.8 Высокое давление газа

Например. В гидроаккумуляторе поршневого типа, если давление наддува слишком высокое, гидравлическая жидкость будет полностью вытеснена из гидроаккумулятора при минимальном рабочем давлении. Поршень задевает гидравлическое соединение и может быть поврежден.

Рис.9 Низкое давление газа

Обратное происходит при слишком низком давлении наддува.Поршень полностью выталкивается вверх к газовой арматуре при максимальном рабочем давлении и также может быть поврежден.

Аналогичным образом, в баллонном и диафрагменном типах разделительная мембрана может быть повреждена из-за неправильного давления наддува.

С другой стороны, из-за неправильной заправки газа, полезный объем гидравлической жидкости, необходимой для системы, изменился. Эти результаты изменяют поведение системы и могут повредить другие гидравлические компоненты.

Порядок заправки газа

• Во-первых, гидравлическая система не должна находиться под давлением.
• Зарядное оборудование должно напрямую подключаться к газовому клапану гидроаккумулятора.
• В комплект для зарядки должен быть встроен манометр, который будет показывать преобладающее давление газа в гидроаккумуляторе.
• Для зарядки подключите имеющийся в продаже газовый баллон к оборудованию с помощью гибкого шланга.
• Должно быть два регулирующих клапана для контроля количества газа в аккумуляторе. Один будет управлять газовым баллоном, а другой — газом в аккумуляторе.
• После подключения зарядного комплекта первым делом откручиваем контргайку аккумулятора.Затем немного откройте регулирующий клапан баллона и откройте газовый регулирующий клапан гидроаккумулятора. После этого проверьте герметичность и полностью закройте.
• Если утечки нет, полностью откройте газовый регулирующий клапан баллона. А с помощью газорегулирующего клапана гидроаккумулятора зарядите гидроаккумулятор необходимым давлением. Затем затяните контргайку. Не затягивайте слишком сильно и не повредите контргайку.
• Тогда Сначала закройте регулирующий клапан баллона, а затем снимите комплект для зарядки с газового клапана гидроаккумулятора.

Безопасность аккумулятора

1. Аккумулятор не сваривать. Это может привести к повреждению аккумулятора и серьезным травмам.
2. Не сверлить для крепления болтами.
3. Закрепляйте аккумулятор только в соответствии с инструкциями по эксплуатации, например, с помощью ремня в указанном положении.
4. Перед обслуживанием надежно сбросьте давление в гидроаккумуляторе. Он может накапливать энергию давления даже в состоянии остановки и вызывать серьезные травмы.

Надеюсь, вам понравилась эта статья.Увидимся в следующей статье. А пока до свидания.

Гидравлические аккумуляторы: как они работают?

Гидравлические аккумуляторы — это накопители энергии. Подобно аккумуляторным батареям в электрических системах, они накапливают и разряжают энергию в виде жидкости под давлением и часто используются для повышения эффективности гидравлической системы.

Баллонные гидроаккумуляторы от Accumulators Inc.

Сам гидроаккумулятор представляет собой сосуд высокого давления, в котором содержится гидравлическая жидкость и сжимаемый газ, обычно азот.Корпус или оболочка изготовлены из таких материалов, как сталь, нержавеющая сталь, алюминий, титан и армированные волокном композиты. Внутри движущийся или гибкий барьер — обычно поршень или резиновый баллон — отделяет масло от газа.

В этих гидропневматических агрегатах гидравлические жидкости лишь слегка сжимаются под давлением. Напротив, газы можно сжимать в меньшие объемы под высоким давлением, и инженеры используют это свойство при проектировании и применении аккумуляторов. По сути, потенциальная энергия хранится в сжатом газе и высвобождается по требованию, чтобы вытеснить масло из аккумулятора в контур.

Для использования устройства объем газа сначала предварительно нагнетается — обычно до 80–90% минимального рабочего давления системы. Это увеличивает объем газа, чтобы заполнить большую часть аккумулятора, и внутри остается лишь небольшое количество масла. Во время работы гидравлический насос повышает давление в системе и заставляет жидкость поступать в гидроаккумулятор. (Клапаны регулируют поток масла на входе и выходе.) Поршень или баллон перемещаются и сжимают объем газа, поскольку давление жидкости превышает давление предварительной зарядки. Это источник накопленной энергии.

Движение прекращается, когда давление в системе и давление газа уравновешены. Когда последующее действие, такое как движение привода, создает потребность системы, давление в гидравлической системе падает, и аккумулятор выпускает хранящуюся под давлением жидкость в контур. Когда движение прекращается, цикл зарядки начинается снова.

Три распространенных типа — это баллонные, поршневые и диафрагменные гидроаккумуляторы. Баллонные аккумуляторы обычно имеют большие порты, которые обеспечивают быстрый выпуск жидкости и помогают гарантировать, что устройство относительно нечувствительно к грязи и загрязнениям.Как правило, баллонные аккумуляторы устанавливают вертикально, хотя их также можно установить на бок в малоцикловых приложениях. Накопители баллонного типа обычно проектируются с соотношением давлений 4: 1 (максимальное давление к давлению заряженного газа) для защиты баллона от чрезмерной деформации и деформации материала.

Эксперты склонны рассматривать баллонные аккумуляторы как лучшие универсальные устройства. Они выпускаются в широком диапазоне стандартных размеров, а хорошие характеристики отклика делают их хорошо подходящими для применения в ударных нагрузках.В зависимости от конструкции баллон можно легко заменить в случае выхода из строя или повреждения.

Поршневые гидроаккумуляторы от Kocsis Technologies

A Поршневой гидроаккумулятор очень похож на гидроцилиндр без штока. Как и другие аккумуляторы, типичный поршневой аккумулятор состоит из секции жидкости и секции газа, причем подвижный поршень разделяет их. Менее распространены поршневые аккумуляторы, в которых газ высокого давления заменяется пружиной или тяжелым грузом для приложения силы к поршню.

Поршневые гидроаккумуляторы

обычно рекомендуются для хранения больших объемов — до 100 галлонов и более — и могут иметь высокий расход. Степень давления ограничена только конструкцией, но они обычно не рекомендуются для ударных нагрузок. Они часто создаются для тяжелых условий эксплуатации. Однако они более чувствительны к загрязнениям, которые могут повредить уплотнения, хотя большинство поршневых гидроаккумуляторов можно легко отремонтировать, заменив поршневые уплотнения.

Мембранные аккумуляторы работают во многом как баллонные аккумуляторы.Разница в том, что вместо резинового баллона в этой версии используется эластичная диафрагма для разделения объемов нефти и газа. Мембранные аккумуляторы — это экономичные, компактные и легкие устройства, обеспечивающие относительно небольшой расход и объем — обычно около одного галлона.

Мембранный аккумулятор может выдерживать более высокие степени сжатия от 8 до 10: 1, поскольку резиновый барьер не деформируется в такой степени, как баллон. Они также обладают большей гибкостью при установке, нечувствительны к загрязнениям и быстро реагируют на изменения давления, что делает их пригодными для применения в ударных нагрузках.

Аккумуляторы накапливают энергию, которую можно использовать для пополнения потока насоса, улучшения реакции системы или в качестве резерва при отключении электроэнергии. Они также могут компенсировать утечку или тепловое расширение, а также уменьшить вибрацию, пульсации и удары.

Накопитель

: принцип работы и типы

Распространите любовь, поделившись этим .. !!

Аккумулятор — это устройство для накопления жизненных сил. Он сохраняет потенциальную жизнеспособность за счет давления сухого неактивного газа (обычно азота) в держателе, открытом для умеренно несжимаемой жидкости (обычно масла, работающего на воде).

Гидравлический аккумулятор — это устройство, в котором потенциальная жизнеспособность снижается в виде сжатого газа или пружины, или с помощью поднятой нагрузки, которая используется для приложения энергии к умеренно несжимаемой жидкости или хранилищу для хранения груза, в котором несжимаемый управляемая водой жидкость ощущает давление внешней силы.

Как работают аккумуляторы

Аккумулятор

работает за счет использования впечатляющего эффекта сжимаемости между газом и жидкостью. При использовании схемы баллона азот в баллоне является сильно сжимаемым, в то время как масло, приводимое под давлением на жидкостной стороне оболочки, по существу не сжимаемо.Баллон, содержащийся в оболочке, предварительно заполняется азотом для расчета веса, контролируемого параметрами каркаса и работой, которая должна быть завершена. После предварительной зарядки мочевой пузырь занимает почти весь объем оболочки.

С этого момента деятельность собирателя можно разделить на три основных этапа:

(a) Когда сифон, управляемый давлением, в раме включается, жидкость попадает в агрегатор. В момент, когда жидкость заполняет оболочку, начинается зарядка агрегатора, поскольку азот в баллоне составляет

, уплотненный жидкостью, более заметной, чем ее предварительная загрузка.Это источник отложенной жизненной силы.

(b) Поскольку баллон уплотняется из-за жидкости, заполняющей оболочку, он «искажает» форму, как скрипка, занимая меньше места в оболочке, в то время как вес баллона увеличивается. Эта «деформация» камеры

прекращается, когда вес каркасной жидкости и уже набитого азота наматываются.

(c) По запросу нижестоящего каркаса вес жидкого каркаса падает, и отложенная жидкость выталкивается из корпуса коллектора и возвращается обратно в каркас под действием сжатого азота, вес которого в настоящее время более заметен, чем вес жидкости. .Бесконечное снабжение каркасом, приводимым в действие давлением, которое собиратель должен был выполнять, цикл начинается с самого начала, снова с первого этапа.

Где используются аккумуляторы?

Аккумуляторы могут быть подключены творчески в любом количестве обстоятельств, в том числе:

1. Аварийная ситуация и безопасность: агрегатор, который постоянно находится под напряжением, важен в случае сбоя в электроснабжении, поскольку он может дать поток и напряжение, чтобы разыграться дополнительную емкость или завершить машинный цикл.
2. Оглушающий или пульсирующий шланг: собиратель может использоваться для смягчения скачка веса из-за внезапного закрытия клапана, пульсации от сифонов или реакции кучи из-за внезапного развития деталей, связанных с бочками с водным приводом.
3. Компенсация утечки: для поддержания веса и компенсации потерь жидкости из-за внутреннего разлива деталей каркаса, включая цилиндры и клапаны, можно использовать сборщик.
4. Теплое расширение: агрегатор может сохранять разницу в весе, вызванную перепадами температуры в конструкции, приводимой в действие закрытой водой.
5. Защита жизнеспособности: коллектор может быть использован для улучшения сифона при высочайшем запросе, таким образом уменьшая протяженность необходимого сифона и двигателя. Сборщик обвиняется в сегментах с низким процентом продолжительности сифонного процесса, а затем освобождает его в рамках привлекательных частей структуры.
6. Уменьшение волнения: Собиратель может уменьшить шум, приводимый в движение водой, вызванный вспомогательными клапанами, сифонными пульсациями, оглушением каркаса и другими колебаниями, вызываемыми цепью.
7. Увеличенное время реакции: Агрегатор (баллонного типа) имеет для всех целей и задач мгновенное время реакции, которое может быстро подавать жидкость в быстродействующие клапаны, например, сервоприводы и пропорциональные механизмы, для повышения их жизнеспособности.

Среди наиболее важных соображений по применению агрегаторов является определение правильного веса предварительной зарядки для типа используемого собирателя, выполняемой работы и рабочих параметров каркаса. Вес предварительной загрузки в целом составляет 80–90% от рабочего напряжения основного каркаса, чтобы небольшая часть жидкости оставалась в собирателе.Это предохраняет мочевой пузырь, желудок или цилиндр от удара о противоположный конец весового сосуда, нарушения работы выпускных клапанов или блокировки входа жидкости. Чрезмерно высокий или слишком низкий вес предварительной зарядки может причинить сборщику вред или разочарование. С другой стороны, правильно структурированный и постоянно поддерживаемый сборщик должен работать без неудобств в течение довольно долгого времени.

Что нужно знать, чтобы определить размер и выбрать аккумулятор?

В свете того, что поручают сборщику, существует ряд запросов, рецептов и графиков, которые влияют на реальные измерения, применение и положение агрегаторов.Ожидается, что в этой статье будет представлена ​​схема задачи и применения собирателя, а не упражнения по изотермическим или адиабатическим измерениям. Было бы идеально, если бы вы связались с вашими поставщиками RHM Fluid Power или сборщиками приложений для получения подробной помощи в измерениях. Принимая во внимание все обстоятельства, необходимо знать некоторые важные требования к каркасу:

• Общий объем жидкости, необходимый для всех сегментов каркаса
• Минимальный рабочий вес каркаса
• Максимальный рабочий вес каркаса
• Рабочие температуры жидкости, включая минимальные и наиболее экстремальные
• График продолжительности процесса машины, включая времена «работы» и «восстановления»
• Определение жидкости

С помощью этих основных параметров структуры мы можем вычислить допустимые веса предварительной зарядки, оценку агрегатора, материалы камеры, тип собирателя и ситуацию в структуре .

Функции аккумуляторов

аккумуляторов могут давать несколько емкостей, например,

1. Накопление энергии
2. Пульсация проглатывания
3. Пульсация при работе колодок
4. Улучшения Подача насоса.
5. Следит за давлением
6. Приспособления: Собиратель может использоваться для подачи жидкостей под напряжением, например, для смазывания масел и масел.

Преимущества аккумуляторов

Правильно спроектированный контур собирающего элемента может обеспечить множество благоприятных условий для решения задач каркаса, приводимого в действие давлением.Ключевой из них:

1. Снижение затрат на структуру… ..аккумулятор помог гидроэнергии может уменьшить протяженность сифона и электрического двигателя, что приводит к меньшему количеству используемого масла, меньшему хранилищу и снижению затрат на оборудование.
2. Меньше разливов и затрат на содержание… .. Способность уменьшить оглушение каркаса продлит срок службы сегмента, уменьшит утечку из стыков труб и ограничит расходы на поддержку каркаса, вызванного давлением.
3. Повышенная производительность… ..Коллекторы мочевого пузыря с низким уровнем простоя могут обеспечить быстрое время реакции, чтобы удовлетворить предварительным требованиям Pinnac Stream. Они также могут обеспечить постоянный вес в каркасах, используя сифоны с переменным перемещением для повышения прибыльности и качества.
4. Пониженный уровень шума… ..сокращение объема сифона и двигателя в сочетании с ассимиляцией оглушения каркаса в целом снижает уровень шума машины и приводит к повышению эффективности администратора.
5. Подходы к адаптируемой структуре… .. широкий спектр типов и размеров аккумуляторов, включая дополнительные элементы, дает гибкий и простой в применении подход к настройке.
6. Снижение затрат на жизнеспособность… .. Резервные фонды затрат до 33% возможны в элитных механических устройствах, использующих агрегаторы.

ВИДЫ ГИДРАВЛИЧЕСКИХ АККУМУЛЯТОРОВ

Аккумуляторы принципиально состоят из двух отсеков: один отсек заполняется газом; другой отсек, связанный с контуром с водяным приводом, заполнен жидкостью. Кожух коллектора изготавливается из углеродистой, обработанной стали или алюминия. В зависимости от изоляции компонентов мы можем выделить следующие типы агрегаторов с водным приводом:

1. Коллекторы мочевого пузыря
2. Координатно-контактный тип Газонаполненный аккумулятор
3. Желудочные коллекторы
4. Коллекторы цилиндра
5. Металлический сильфонный аккумулятор.
6. Пружинный аккумулятор
7. Баллонный коллектор

Баллонный коллектор является наиболее часто используемым гидропневматическим агрегатором. Баллон заполняется азотом и помещается в сварной или фасонный стальной сосуд для взвешивания. Баллон изготовлен из гибкого материала (эластомера), например. эластичный. Вес предварительной заправки газа можно регулировать с помощью газового канала / выпускного клапана над баллонным агрегатором.

• Преимущество: наивысшая эффективность с тестами, показывающими 97-процентное сохранение жизнеспособности.
• Недостаток: через некоторое время азот будет проникать в материал пенистого пузыря, и его необходимо периодически возбуждать.

1. Координатно-контактный тип Газонаполненный аккумулятор

Сборщики газа-жидкости с направляющим контактом в основном используются на крупных предприятиях, где было бы слишком дорого потребовать коллектор цилиндрического или баллонного типа. Этот тип агрегатора состоит из полностью закрытой камеры, установленной в вертикальном положении, содержащей жидкость.

1. Сборщики желудка

Эти сборщики имеют эластичную пластину или желудок в качестве изолирующего компонента. Агрегатор желудочного типа состоит из двух частей, которые либо скручиваются, либо соединяются вместе. Между двумя частями вводится сконструированный эластичный желудок, образуя две камеры. Отсек над желудком заполнен азотом. В собранном сегменте есть два натянутых отверстия. Содержит сетчатый круг, который не позволяет желудку вытекать через натянутое отверстие при сбросе давления в системе, что приводит к разрыву желудка.

На некоторых конструкциях экран заменен защитным устройством защелкивающегося типа, прикрепленным к внутренней части. Эти собиратели имеют эластичную пластину или желудок в качестве изолирующего компонента. Этот компонент сваривается или скручивается между двумя круглыми оболочками (или отсеками). Отсек над желудком заполнен азотом. Отсек внизу напрямую связан с контуром с водяным приводом. Желудочные коллекторы полезны, если требуемый предел накопления жидкости низкий (т.е. 4 литра или меньше).

• Преимущества: Мембранные агрегаты обладают большей частью преимуществ баллонных агрегатов, однако могут работать с пропорциями давления газа до 8: 1.
• Недостатки: однако они ограничены меньшими объемами, и на их выполнение в некоторых случаях может влиять газ, проникающий через желудок. Проблема с утечкой также случается

Распространите любовь, поделившись этим .. !!

Что такое гидроаккумуляторы? Как они работают?

Введение:

«Энергия не может быть ни создана, ни уничтожена, но ее можно преобразовать из одного в другое.Эта энергия также может храниться в устройстве или оборудовании, так что их можно использовать в другой форме. Например, мы знаем о функции маховика в роторной машине. Он получает энергию от первичного двигателя, сохраняет полученную энергию и, при необходимости, возвращает энергию в ту же систему. Другой пример накопления и преобразования энергии, который является самой последней разработкой в ​​автомобильной промышленности, — это K.E.R.S , или система рекуперации кинетической энергии. Система использует кинетическую энергию, когда автомобиль снижает скорость, и возвращает ее самому автомобилю для ускорения.Таким образом, энергия накапливается в той или иной форме и возвращается в систему в другой форме. Я стараюсь здесь подчеркнуть, что «энергия сохраняется». Вы когда-нибудь задумывались, как хранится энергия? Прочтите здесь, чтобы узнать об одном из наиболее широко используемых устройств накопления энергии — гидроаккумуляторе.

Что такое гидроаккумулятор?

Это простое гидравлическое устройство, которое накапливает энергию в виде давления жидкости. Это сохраненное давление может внезапно или периодически сбрасываться в соответствии с требованиями.В случае гидравлического подъемника или гидравлического крана требуется большое количество энергии, когда подъемник или кран движется вверх. Эта энергия поступает от гидроаккумулятора. Но когда лифт движется в нисходящем направлении, это не требует огромного количества энергии. В это время масло или гидравлическая жидкость, перекачиваемые из насоса, хранятся в гидроаккумуляторе для использования в будущем.

Работа гидроаккумулятора:

Аккумулятор обычно имеет цилиндрическую камеру, в которой находится поршень.Этот поршень либо подпружинен, либо на нем удерживается определенный расчетный вес, либо он даже находится под давлением. Гидравлический насос перекачивает жидкость в аккумулятор, который представляет собой не что иное, как герметичный контейнер. Объем емкости фиксированный и не может быть изменен. Но количество гидравлической жидкости, перекачиваемой внутри контейнера, постоянно увеличивается. Таким образом, давление гидравлической жидкости внутри контейнера начинает увеличиваться.

На рисунке слева показан гидроаккумулятор, который состоит из неподвижного вертикального цилиндра, содержащего ползун.На гидроцилиндр возлагается тяжелый груз. Вход цилиндра соединен с насосом, который непрерывно подает воду или гидравлическую жидкость под давлением в цилиндр. Выход цилиндра соединен с машиной (которая может быть подъемником или краном).

Плунжер в начале находится в самом нижнем положении. Насос непрерывно подает гидравлическую жидкость под давлением. Если гидравлическая жидкость под давлением не требуется машине, она будет храниться в цилиндре.Это поднимет гидроцилиндр, на который помещен тяжелый груз. Когда гидроцилиндр находится в самом верхнем положении, цилиндр заполнен гидравлической жидкостью, а гидроаккумулятор накопил максимальное количество энергии давления. Когда машине (крану или лифту) требуется большое количество энергии, аккумулятор подает эту энергию, и гидроцилиндр начинает опускаться.

Но есть ли ограничение по давлению?

Как упоминалось ранее, на гидроцилиндр или гидроцилиндр удерживается вес, противодействующий давлению пружины или иногда даже давлению воздуха.Таким образом, сила пружины, веса или давления воздуха определяет давление жидкости, хранящейся внутри контейнера. Насос нагнетает жидкость внутри контейнера до тех пор, пока вес не будет полностью поднят или пружина полностью не сжата, после чего насос останавливается автоматически (или иногда вручную).

Какая польза от этой накопленной энергии давления?

Гидравлическая жидкость, хранящаяся внутри контейнера, имеет энергию в виде давления. Эту энергию давления можно использовать для многих операций.Например, в отраслях промышленности в трубопроводах предусмотрено бесконечное количество клапанов, и оператор не может управлять каждым клапаном вручную, а иногда невозможно запомнить расположение всех клапанов. Мнемосхема расположена в диспетчерской, что позволяет видеть все клапаны с высоты птичьего полета. Эти клапаны обычно имеют дистанционное гидравлическое управление. Система обычно имеет масляный резервуар, насос, аккумулятор, трубопроводы и клапаны.Насос нагнетает гидравлическое масло через гидроаккумулятор и трубопроводы, тем самым управляя соответствующими клапанами. Когда операции завершены, насос подает масло под давлением в аккумулятор, который сохраняет масло под давлением для дальнейшего использования.

Зачем нам аккумулятор?

Если бы не было аккумулятора, гидравлический насос работал бы непрерывно, чтобы удовлетворить потребность в работе клапана. Насос будет часто запускаться и останавливаться, что влияет на производительность и состояние насоса.Также в аккумуляторе накапливается энергия, которую можно использовать в аварийной ситуации, когда нет других источников питания. Это можно сравнить с использованием конденсаторов в электрических цепях. В отелях и других отраслях промышленности вода обычно хранится в гидроаккумуляторах, называемых «гидрофоры», которые способны подавать воду на большую высоту, уменьшая нагрузку на насосы — например, если есть заводы, на которых резервуары для воды не могут быть размещены сверху. здания из-за некоторых ограничений и поэтому размещаются на земле.Для подачи воды на большую высоту требуется насос сравнительно большей производительности. Но его можно заменить на насос меньшей производительности и гидрофор, который является аккумулятором. Вода накапливается против давления воздуха внутри гидроаккумулятора, и всякий раз, когда потребность в воде возникает на большей высоте, вода перекачивается с помощью давления воздуха внутри гидроаккумулятора, просто открывая соответствующие клапаны. Это снижает потребность в насосе большей производительности и позволяет избежать непрерывного цикла пуска-останова насосов.

Использование аккумуляторов:

Для увеличения потока насоса : Как обсуждалось ранее, наиболее распространенным использованием аккумуляторов является увеличение потока насоса. Определенные контуры машинного оборудования требуют большого количества потока масла в течение короткого времени, а затем используют мало жидкости или вообще не используют ее в течение длительного периода. Таким образом, обычно, когда контур не требует подачи масла, насос поддерживает давление в гидроаккумуляторе для будущего использования.

Для поглощения удара: Иногда резкое изменение положений или операций клапана может вызвать волну давления, которая вызывает сотрясение.Давление в быстро движущихся гидравлических контурах может вызвать скачки давления, которые также вызывают удар при резкой остановке потока. При установке в подверженных ударам зонах гидравлических контуров гидроаккумуляторы служат в качестве устройств гашения скачков давления.

В качестве аварийного источника питания _: _ Суда обычно имеют аварийные средства запуска спасательных средств. Двигатели спасательных шлюпок запускаются вручную или иногда гидравлически. Они действуют как вспомогательные средства запуска во время чрезвычайной ситуации.

Кредиты изображений:

www.hydraulicspneumatics.com

www.albeedigital.com

www.roymech.co.uk Гидравлический аккумулятор

mechuleu механическое устройство, используемое в гидравлических системах. Он работает как промежуточное устройство между линиями подачи гидравлической жидкости от насоса к необходимым машинам, таким как гидравлический подъемник, гидравлический пресс, гидравлические краны и т. Д.В нем временно хранится гидравлическая жидкость под давлением, когда рабочая машина находится в идеальном состоянии. Некоторым гидравлическим машинам требуется высокое давление в течение небольшого периода времени или, можно сказать, только на необходимый период работы, поэтому на этот раз в игру вступает гидроаккумулятор. Он сохраняет гидравлическую жидкость под давлением в идеальное время и подает ее в машину, когда это необходимо. Насос непрерывно подает жидкость, что не требуется постоянно, поэтому гидроаккумулятор создает баланс между потреблением и подачей гидравлической жидкости.Для высоконагруженных рабочих операций не требуются насосы большой мощности, потому что небольшие насосы могут выполнять ту же работу с применением гидроаккумулятора, что является основным преимуществом. Максимальное количество гидравлической энергии, запасаемой любым гидроаккумулятором, называется емкостью аккумулятора.

Конструкции и работа:

Простой гидроаккумулятор состоит из цилиндра с впускным и выпускным отверстиями для гидравлической жидкости, вход соединен с насосом, а выход соединен с работающей машиной.Цилиндр состоит из плунжера, совершающего возвратно-поступательное движение внутри цилиндра и имеющего некоторый вес на вершине плунжера. Плунжер и цилиндр должны располагаться вертикально.

Насос непрерывно подает гидравлическую жидкость к работающей машине через аккумулятор, когда нет потребности в жидкости, выпускное отверстие закрывается. На этот раз непрерывная подача от насоса поднимает плунжер / плунжер в верхнем положении постепенно до крайнего конца или до тех пор, пока выпускное отверстие не откроется.Эта операция помогает сохранять гидравлическую энергию внутри гидроаккумулятора в течение небольшого периода времени. Поскольку рабочая машина требует жидкости под давлением для рабочего хода, выпускное отверстие открывается, и гидроцилиндр с грузами наверху начинает постепенно скользить вниз, в результате чего жидкость под высоким давлением подается в рабочую машину во время ее рабочего хода. Вся эта операция повторяется непрерывно и помогает нам выполнять сложные задачи с небольшими затратами энергии в повседневной жизни.

Гидравлический аккумулятор играет важную роль в гидравлических системах, где для работы требуется высокое давление, хотя основной принцип и рабочие операции описаны выше, но он имеет некоторые важные функции, некоторые из этих функций:

1. Накапливает гидравлическую энергию: As Мы изучили выше, что наиболее важная функция любого гидроаккумулятора — это накапливание гидравлической энергии и ее дальнейшая передача, когда это необходимо.В результате получается насос небольшого размера, способный выполнять задачи с высокой производительностью, что позволяет значительно сэкономить потребляемую мощность и энергию.
2. Уменьшает вибрации и удары : Он работает как промежуточное устройство между насосом и работающей машиной, поэтому помогает добиться плавной и бесшумной работы во время работы, что приводит к меньшим вибрациям и ударам в системе. Турбулентность в потоке, выходящем из насоса, легко регулируется действием поршня / поршня в гидроаккумулятор.
3. Защитное устройство: Гидравлический аккумулятор работает как защитное устройство еще и потому, что он работает как промежуточное устройство, поэтому он контролирует любой вид разрыва из-за гидравлической жидкости под высоким давлением в линии передачи.
4. Работа как резервуар : Гидравлический аккумулятор накапливает избыточную энергию жидкости и передает ее дальше, когда это необходимо, поэтому мы можем сказать, что он работает как резервуар гидравлической энергии.

Это все о гидроаккумуляторе. Если у вас есть какие-либо вопросы относительно этой статьи, задавайте их в комментариях. Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. Подпишитесь на наш сайт для получения более информативных статей. Спасибо, что прочитали.

Понимание функций аккумуляторов

Аккумуляторы бывают разных форм и выполняют важные функции во многих гидравлических контурах.Они используются для хранения или поглощения гидравлической энергии.

При накоплении энергии они получают гидравлическую жидкость под давлением для дальнейшего использования. Иногда для ускорения процесса к потоку насоса добавляют поток из гидроаккумулятора. В других случаях накопленная энергия сохраняется в резерве до тех пор, пока она не понадобится, и может не зависеть от расхода насоса. Это могло быть для аварийного питания, когда поток насоса недоступен. Его можно использовать для поддержания давления в системе, когда поток насоса остановлен, путем подачи жидкости для компенсации утечки.

Есть несколько способов использования аккумуляторов для поглощения энергии. Обратный поток из цилиндра с большим внутренним диаметром может быть больше, чем должен проходить водопровод. Аккумулятор низкого давления может принимать часть потока, а затем откачивать ее с соответствующей скоростью для водопровода. Гидравлическая жидкость имеет относительно высокую скорость теплового расширения. Если объем жидкости ограничен и не может расширяться или сжиматься из-за изменений температуры, может возникнуть очень высокое давление, которое может повредить оборудование, или низкое давление, которое может вызвать пузырьки воздуха в гидравлической жидкости.Аккумуляторы могут использоваться для поглощения расширяющейся жидкости и / или подачи сжимающейся жидкости. Они также поглощают и рассеивают энергию при использовании для гашения импульсов давления, уменьшая шум и вибрацию.

Совет по безопасности: Аккумуляторы накапливают энергию. При работе с гидроаккумуляторами или рядом с ними существует вероятность внезапного неконтролируемого высвобождения энергии. Перед выполнением каких-либо работ с аккумулятором или компонентами, которые могут быть подключены к аккумулятору, энергия должна быть высвобождена или изолирована.Когда гидравлическое давление сбрасывается, в газе все еще сохраняется энергия. Это также должно быть облегчено или изолировано.

Накопители

предварительно нагружены, поэтому давление любой доступной жидкости будет минимальным. Три типа предварительного натяга — это вес, пружина и газ. Символом для устройства накопления или поглощения энергии жидкости является удлиненный овал, показанный на рисунке 1. Конкретный тип аккумулятора показан дополнительными символами внутри овала, как показано на рисунках 2, 3 и 4.Из трех типов гидроаккумуляторов только утяжеленный имеет постоянное давление. Давление создается за счет веса, деленного на площадь опорного поршня. Весовые аккумуляторы привлекательны с точки зрения схемотехники, но обычно не подходят для мобильных приложений. Их нужно устанавливать вертикально, они относительно большие и тяжелые. Подпружиненные и газовые аккумуляторы весят меньше, занимают меньше места и могут быть установлены горизонтально, хотя предпочтительно устанавливать аккумуляторы вертикально.

Иногда называют газовые аккумуляторы с газовой пружиной. В категории газовых аккумуляторов выделяют шесть основных типов:

• Поршень
• Шумоглушитель
• Сильфон
• Диафрагма
• Мочевой пузырь
• Воздух над маслом

Подобно сжатой пружине, которая хочет подтолкнуть к своему растянутому положению, сжатый газ хочет подтолкнуть к своему разжатому состоянию. Используемый газ негорючий, обычно азот, если только давление не очень низкое.Несмотря на то, что обычно существует разделительный элемент между используемым газом и гидравлической жидкостью, использование газа, содержащего кислород, например воздуха, может привести к взрыву. Когда воздух сжимается, он нагревается, и если нагретый кислород взаимодействует с гидравлической жидкостью, это может вызвать возгорание.

Для проверки давления газа в гидроаккумуляторе может потребоваться гидромеханик. При работе с газовыми аккумуляторами учитываются три различных давления. Эти давления не всегда описаны в литературе и могут иметь просто обозначения p0, p1 и p2.

p0 = Давление предварительной зарядки: исходное давление газа до накопления гидравлической жидкости в гидроаккумуляторе.

p1 = Минимальное давление: минимальное гидравлическое давление, необходимое для системы.

p2 = Максимальное давление. Максимальное давление, которое будет видеть гидроаккумулятор.

Каждое из этих давлений предоставляет информацию о гидравлической системе. Если гидроаккумулятор полностью заряжен (вмещает максимальное количество гидравлической жидкости), максимальное значение давления в системе равно p2.Если это значение слишком высокое или слишком низкое, возможно, потребуется отрегулировать регулирующий предохранительный клапан или компенсатор давления. Во время работы следует учитывать минимальное давление в системе (p1). Затем проверяется предварительная зарядка (p0), чтобы убедиться, что она находится при указанном давлении ниже p1. Со временем часть газа может улетучиться, что снизит предварительную зарядку. Если это происходит слишком часто, это говорит о том, что шлагбаум вышел из строя, и аккумулятор необходимо отремонтировать или заменить. Когда аккумулятор теряет свою предварительную зарядку, он больше не накапливает энергию.Аккумулятор может быть заполнен до полного давления в системе, но в пневматической пружине не будет запасаться энергии для выталкивания жидкости наружу.

Калибровка газовых аккумуляторов: Газовые аккумуляторы не характеризуются тем, сколько гидравлической жидкости они могут удерживать. Они описываются объемом газа, который они удерживают. Аккумулятор емкостью 1 литр вмещает 1 литр сжатого газа. Когда гидравлическая жидкость попадает в аккумулятор, она сжимает газ, увеличивая его давление и уменьшая его объем. Количество сохраненной гидравлической жидкости — это разница между исходным объемом газа и новым сжатым объемом.В 1-литровом газовом аккумуляторе, наполовину заполненном гидравлической жидкостью, будет ½ литра сжатого газа и ½ литра сохраненной гидравлической жидкости.

Поршневые гидроаккумуляторы: Изготавливаются из цилиндров с поршнями. Уплотнения на поршнях являются разделительными элементами, изолирующими газ от жидкости. Как и все газовые аккумуляторы, они предварительно заряжаются (p0) при давлении ниже минимального гидравлического давления (p1). Это сделано для того, чтобы гидравлическое давление всегда препятствовало выходу поршня за нижнюю границу.

Баллонные аккумуляторы: Металлический или композитный баллон снабжен расширяемым баллоном, который используется для хранения сжатого газа и отделения его от гидравлической жидкости. Зарядный клапан подсоединен к баллону в верхней части баллона. На дне бутылки находится подпружиненный тарельчатый клапан, который находится в открытом положении. Когда мочевой пузырь предварительно заряжен (p0), он растягивается и полностью заполняет бутылку, закрывая тарельчатый клапан. Тарельчатый клапан предотвращает разрушение баллона из-за выдавливания в трубопровод.

Когда аккумулятор заполнен максимальным объемом гидравлической жидкости, газ сжимается до максимального давления (p2). Как и в поршневом гидроаккумуляторе, предварительная зарядка ниже минимального давления в системе. Таким образом, мочевой пузырь не достигает дна тарелки. Если предварительная зарядка слишком высока, баллон может выдавиться под тарелку, защемиться и разорваться при закрытии тарелки.

Мембранные аккумуляторы: Мембранные аккумуляторы используют резиновый диск для изоляции газа от жидкости.Этот диск расположен между двумя сферическими оболочками, которые либо сварены, либо привинчены. Отсек над диафрагмой заполнен азотом. Отсек ниже напрямую подключен к гидравлическому контуру. Имеется тарельчатый клапан, который предотвращает выдавливание диафрагмы в трубопровод. Некоторые мембранные гидроаккумуляторы не обслуживаются, поэтому в случае разрыва диска или потери предварительной зарядки их необходимо заменить.

Сильфонный аккумулятор: Менее распространенный аккумулятор сильфонного типа.Он состоит из расширяемой металлической камеры внутри корпуса. Металлическая камера предварительно заполняется азотом, а затем корпус подвергается воздействию гидравлической жидкости под высоким давлением. Стенки расширяемого контейнера не касаются стенок корпуса, поэтому отсутствует износ от трения при расширении и втягивании сильфона. Они не используют эластомерные баллоны, диафрагмы или поршневые уплотнения; поэтому на них не распространяются ограничения эластомеров. Металлические сильфоны надежно работают при высоких температурах, чрезвычайно абразивных и суровых условиях.Сварные сильфоны герметичны и могут надежно работать без обслуживания и ремонта.

Шумоподавитель: Большинство гидравлических насосов вырабатывают импульсы энергии, когда жидкость выпускается из отдельных камер. Эти энергетические импульсы производят вибрацию и шум. Тип аккумулятора используется для гашения звука и уменьшения вибрации в гидравлических линиях. Это встроенное устройство, снабженное баллоном, окружающим диффузорную трубку. Баллон наполняется газом, как правило, при давлении 1/2 гидравлической системы.Когда жидкость проходит через глушитель, большая часть импульса энергии поглощается, обеспечивая снижение вибрации и шума.

Воздух над маслом: Система наддува над маслом представляет собой простую версию аккумулятора. Однако у него есть серьезные ограничения. Он должен быть установлен вертикально и представлять собой систему с относительно низким давлением. Воздух под высоким давлением может стать очень горячим и вызвать воспламенение гидравлической жидкости. Как видно на рисунке, гидравлическое давление будет таким же, как и давление воздуха.Поскольку между воздухом и гидравлической жидкостью нет барьера, агрегат не должен сильно двигаться. Движение и вибрация могут вызвать смешивание воздуха с гидравлической жидкостью, что приведет к образованию губчатости в системе.

Проверьте свои навыки

1. Аккумуляторы Б / у:

а. сжать азот.

г. сжать гидравлическую жидкость.

г. накапливают твердые частицы.

г.хранить или поглощать энергию.

e. уменьшить поток.

2. Преимущество взвешенного аккумулятора в том, что:

а. его можно установить горизонтально.

г. он легче по весу.

г. занимает меньше места.

г. может заряжаться магазинным воздухом.

e. он имеет постоянное давление.

Ознакомьтесь с решениями

Материал этой статьи включен в обновленное руководство по сертификации мобильных гидравлических механиков, которое будет выпущено в 2021 году.

.
