Цифровой штангенциркуль. Принцип работы, плюсы и минусы

Настало время, когда современному человеку уже тяжело представить свою жизнь без цифровых технологий. Они окружают нас повсюду – дома, в дороге, на работе. Производители техники и сантехники, транспортных средств, инструментов и предметов быта оснащают свои продукты «умными» электронными системами, делая нашу жизнь комфортнее, а работу легче и продуктивнее.

Цифровая «революция» не обошла стороной и рынок измерительной техники. Точнее, в области производства измерительных приборов электронные технологии стали использовать одними из первых. Ведь именно с их помощью можно добиться самого важного в данной сфере – абсолютно точных показаний.

Цифровые уровни, электронные рулетки, мультиметры, влагомеры, детекторы проводки, тестеры напряжения – рынок в изобилии насыщен измерительными приборами, оснащенными современной электроникой. В этом материале мы поговорим об электронных штангенциркулях, которые предлагаются производителями наряду с традиционными моделями для ручных измерений.

Как работает электронный штангенциркуль? Какие преимущества и недостатки этого инструмента? Стоит ли купить цифровой штангенциркуль или по старинке работать с обычным? Читайте нашу статью. Вас ждет много полезной информации.

Цифровой штангенциркуль

Цифровой штангенциркуль (ШЦЦ) – это штангенциркуль с цифровой индикацией, оснащенный электронной шкалой нониуса. Современная электроника, на базе которой работают цифровые штангенциркули, позволяет получать максимально точные данные измерений с минимальными затратами времени. Дискретность измерений у штангенциркулей ШЦЦ составляет 0,01 мм. В точности показаний они однозначно превосходят механические аналоги. Это касается также скорости и простоты проведения измерений.

Сфера применения

Сферу применения всех штангенциркулей, включая цифровые модели, очень сложно четко ограничить. Это действительно универсальный измерительный прибор, востребованный во множестве отраслях.

Штангенциркуль необходим везде, где есть потребность проводить высокоточные измерения внутренних и внешних диаметров, расстояний между двумя деталями, глубины отверстий и высоты выступов.

Электронные штангенциркули широко применяют на инструментальных производствах, в машиностроении, в сфере строительства и ремонта, в токарном деле, в цехах и мастерских разной направленности. И это вовсе не значит, что область использования электронных штангенциркулей ограничивается профессиональной сферой. Цифровой штангенциркуль намного проще в эксплуатации по сравнению с механическими приборами. Измерения этим современным инструментом сможет провести любой мастер, минимально знакомый с принципом работы штангенциркуля. Нет необходимости самостоятельно осуществлять расчеты – данные измерений выводятся на дисплей. По этой причине электронные штангенциркули активно применяют в быту при выполнении мелких ремонтных работ, в домашних «любительских» мастерских и гаражах.

Практически все электронные штангенциркули оснащены защитой от пыли и влаги, поэтому их можно применять в сложных производственных условиях. Есть диэлектрические модели, предназначенные для электромонтажных работ. В предложении производителей можно даже встретить специальные штангенциркули для левшей.

Устройство электронного штангенциркуля

У цифрового штангенциркуля, как и у механического, есть губки для определения наружных размеров, губки для определения внутренних размеров и глубиномер. Это три системы измерений, в которых работает любой штангенциркуль.

При работе с цифровым штангенциркулем не нужно тратить время на сложные расчеты. Все показания выводятся на цифровой дисплей, закрепленный на корпусе инструмента. Электронные элементы штангенциркуля нуждаются в питании. В качестве источника питания выступают обычные или аккумуляторные батареи.

На электронном блоке штангенциркуля расположены как минимум три кнопки – кнопка включения/выключения, кнопка переключения единиц измерения (миллиметры/дюймы) и кнопка сброса на ноль в любой точке измерения. Количество кнопок и функционал зависит от возможностей конкретной модели. В большинстве моделей предусмотрены также модули для беспроводной передачи данных на другие электронные устройства (например, на ПК).

Преимущества

  • Высокая точность. Электронный штангенциркуль можно отнести к высокоточным измерительным приборам, которые работают с минимальной погрешностью. Исключен человеческий фактор. А именно, риск ошибиться в расчетах.
  • Простое управление.
    Для работы с механическим штангенциркулем требуются определенные навыки. Пользоваться цифровым инструментом намного проще и удобнее.
  • Скорость работы. Вы экономите время на расчетах. Электронный прибор выводит готовые данные на дисплей. Вы только фиксируете и пользуетесь полученными данными.
  • Обнуление в любой точке. В отличие от обычного штангенциркуля, ШЦЦ можно обнулять в любой точке измерений.
  • Подключение к внешним электронным устройствам. Многие модели цифровых штангенциркулей предусматривают возможность подключения к ноутбуку или компьютеру. Результаты измерений можно передавать беспроводным путем, сохранять, выводить на монитор.

Недостатки

  • Зависимость от источника питания. Так как электронные штангенциркули питаются от батареек, нужно всегда следить, чтобы они были в рабочем состоянии. Иначе в самый неподходящий момент можно остаться с нерабочим инструментом в руках.
  • Чувствительность к ударам. При работе с цифровым штангенциркулем рекомендуется избегать падения инструмента. Штангенциркули ШЦЦ чувствительны к ударам и вибрациям. Такие воздействия могут негативно повлиять на работу электронной системы.
  • Высокая цена. Если вы решили купить электронный штангенциркуль, будьте готовы потратить на покупку больше денег. Цена на цифровые модели штангенциркулей всегда выше, чем на механические.

Особенности эксплуатации

Работая с цифровым штангенциркулем, старайтесь иметь при себе запасные батарейки и аккумуляторы на тот случай, если основные перестанут выполнять свои функции. Сам инструмент лучше хранить и транспортировать в специальном чехле, который защитит его от механических повреждений. Несмотря на то, что многие модели оснащены защитой от влаги, рекомендуется избегать прямого попадания большого количества воды на электронный блок инструмента.

Цифровой штангенциркуль - потрошим и тестируем по полной.

Сегодня рассмотрим и разберем пластиковый штангенциркуль, который здесь уже обозревался пару раз.
Как работает, почему не работает, точность и стоит ли покупать.
Брал для измерения диаметра проводов. По диаметру провода можно просто определить сечение, я уже наизусть помнил сечение хорошего ВВГ 2.5 — 1.7мм, если ВВГ 2.5 дохлый то сечение 1.4-1.5мм, далее хороший ВВГ 1.5 имеет диаметр жил 1.2-1.3 мм, плохой ВВГ 1.5 будет с диаметром ниже, до 1мм и так далее. Пластиковый вариант был взят, чтоб можно было измерять диаметр провода прямо под напряжением в щитке, чтоб знать каким проводом дальше работать.

Штангель был заказан давно, годик валялся в ящике с инструментом по этому экран немного потерся.

Штангель как у всех, три кнопки — сброс в ноль в любой точке измерения, сантиметры — дюймы и включение — выключение.

На обратной стороне наклейка — точность измерения и разрешение (цена деления) по 0.1 мм, батарейка LR44.

Пару фото измерений

Экран не IPS но видно хорошо под любым углом.
Вроде бы мелочь, но мелочь приятная, потому что во многих показометрах и даже в мультиметрах на экран нужно смотреть под определенным углом. Тут все норм.
Пробую измерить щупы из набора для настройки клапанов. Время мотоциклов закончилось а вот щупы остались.
Самый толстый щуп 0.5 мм


Если измерять той частью, которая предназначена для измерений внешнего размера, то получается 0.4 мм вместо 0.5 мм.
Если измерять выше, то получается ровно 0.5 мм.
Сфоткал на просвет — да, есть щель, стоит это учитывать.

Измеряю щуп 0.35 — получается или 0.3 или 0.4, в зависимости от того, где измерять.
В общем в точность штангель вроде уложился.



Посмотрим что у него внутри.
Во первых у него внутри батарейка, LR44. Напряжение за год упало до 1.3 в, но работает без проблем.

ufaman в комментах подсказал, что под наклейкой шкалы есть плата с прорезями. Отклеил край — так и есть.

Потрошим дальше. Под наклейкой 4 винта и еще один сбоку непонятно зачем.
Снимается измерительная часть. Есть еще заглушка для разъема подключения к компу через всякие ардуино.
Видны полоски, которые реагируют на нанесенное покрытие на линейке штангенциркуля. Микросхема клякса оценивает емкость и понимает куда и на сколько двигается измерительная часть перед линейкой.

Потрошим дальше. 4 винта и снимаем плату. На плате видно 3 конденсатора, один параллельно батарейке не распаян. Видны площадки для 5 кнопок, а кнопок 3. Интересно.

Вырезаю скальпелем в соответствующих местах пластик под кнопку, перекидываю кнопки в новые места, собираю.

Новые кнопки не работают. Нажимал и в движении и долго и коротко, нет никакой реакции на нажатия.
Вернул все на место.

Ну и посмотрим потребление с батарейки.
Экран выключен — 0.012 мА, экран включен — 0.013 мА, при нажатии кнопки 0.028 мА.



То есть он жрет батарейку постоянно, включен экран или нет по сути все равно.

Ну и какое максимальное значение на экране — 199,9

Максимально измеряет около 154 мм.

Ну и многие пишут что если работать штангенциркулем, то показания сбиваются.
Я выставил ноль и быстро подвигал штангель до максимума много раз. Максимально быстро.
При этом все равно при сведении губок были показания 0.0
Возможен у кого то был сбой из за потери контакта батарейкой, как то раз такое было — подогнул контакты и все стало отлично.


Возможно подключение к компьютеру, тема на форуме
Кто то писал что были проблемы с измерениями таким же инструментом в непосредственной близости от люминесцентных ламп, у меня таких нет, проверить не могу.
В общем инструмент хорош, батарейка идет в комплекте, точность нормальная для большинства домашних мастеров. Цифры видны хорошо, батарейки хватает на пару лет.

хороший помощник при частых измерениях / Инструменты / iXBT Live

Добрый день уважаемые читатели! Сегодня на обзоре очень полезный измерительный прибор для любого мастера — цифровой штангенциркуль с ЖК-дисплеем. Этот прибор недорогой, имеет хорошую точность для «черновых» работ и будет полезен мастерам в возрасте, у которых зрение уже «подводит», а также для «быстрых» измерений различных деталей. Обзор пользовательский, поэтому заранее прошу меня простить, если какие-то моменты упустил.





Цифровой (электронный) штангенциркуль поставляется в простой блистерной упаковке:

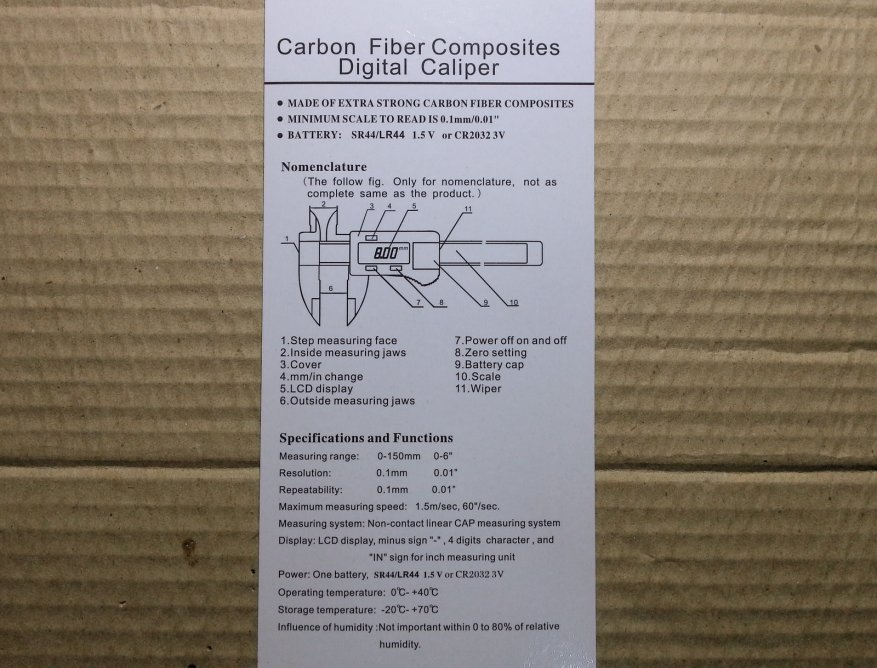

На обратной стороне указаны конструктивные элементы, а также основные характеристики прибора:

Прибор выглядит вполне обычно и по внешнему виду мало чем отличается от традиционных нониусных штангенциркулей:

Купить можно ЗДЕСЬ

Альтернатива здесь



Основное отличие заключается в наличие цифрового дисплея, закрепленного на той же подвижной рамке, на который и выводятся показания:

Основное назначение осталось то же — определение линейных размеров деталей (внешних, внутренних, глубин) с установленной точностью. С этим обозреваемый штангенциркуль справляется на отлично.

С обратной стороны указаны основные параметры:

Нам интересны, в первую очередь, точность (accuracy) и разрешение (resolution), которые составляют 0,2мм и 0,1мм соответственно. Для домашнего применения или черновых работ этого вполне достаточно.

Основные элементы штангенциркуля:

Кнопка питания отвечает за включение и выключение прибора. Кнопка установки нуля позволяет сбросить показания в «0» в любом положении штангенциркуля, позволяя компенсировать ранее измеренную часть детали или устройства:

Кнопки перевода величин (миллиметры и дюймы) также будут полезны в некоторых случаях:

Питание прибора осуществляется от одной батарейки SR44/LR44 или подобных:

Повышенного разряда в выключенном состоянии не выявлено, но при длительном хранении все же лучше вынимать батарейку.

С верхнего торца присутствует специализированный разъем:

Обычно это диагностические разъемы, либо для дистанционной передачи показаний.

Что касается материала корпуса, то здесь заявлен карбон – одна из модификаций углепластика, отличающегося высокой прочностью, жёсткостью и малой массой. Губки, соответственно, также выполнены из карбона:

Сведение губок достаточно хорошее:

Подвижная губка движется относительно штанги благодаря специальному пазу:

Движение мягкое, люфт отсутствует. В задней части присутствует ограничитель и глубиномер:

Присутствует и обычная линейка. Если сравнить с обычной линейкой, то шкалы совпадают:

Благодаря применению прочного пластика, штангенциркуль получился очень легким и в меру прочным. К сожалению, по механической прочности и износостойкости он проигрывает металлическому, но несмотря на это, имеет и свои плюсы:

Например, элементы питания или другие электроприборы, металлическим штангелем уже не измерить (без диэлектрической прокладки):

Сравнение с батарейкой формата АА:

Диапазон измерения составляет почти 160мм, тогда как у распространенных советских такого же формата, как правило, всего 125мм.



Непосредственно тест



К сожалению, у меня нет калибровочных пластин или шупов, поэтому сравнить точность не имею возможности. Если принять во внимание, что измерительные приборы, выпущенные в эпоху СССР имели высокое качество изготовления и точность, то советский штангель будет выступать в качестве эталона.

Замер литиевого аккумулятора 18650 советским штангенциркулем (ровно 18,4мм):

Замер диаметра аккумулятора обозреваемым штангенциркулем (ровно 18,3мм):

Точность в пределах нормы. Если нужна большая точность, то рекомендую присмотреться к штангенциркулям в металлическом корпусе с точностью измерения в 0,01мм.

Стальной штангенциркуль 0,01мм ЗДЕСЬ

Стальной штангенциркуль 0,01мм (альтернатива) ЗДЕСЬ

К тому же они поставляются в удобном пластиковом кейсе.



Плюсы сабжа:

— цена

— простота использования

— большой наглядный дисплей

— скорость измерения

— большая длина измерений (до 160мм)

— диэлектрические губки



Минусы:

— механическая прочность

— точность зависит от износа губок

— побаивается загрязнений



ссылки на обозреваемый штангенциркуль:

Купить можно ЗДЕСЬ

Альтернатива здесь



Давайте подведем итоги



Штангенциркуль мне понравился. Если зрение начинает подводить, то лучшего прибора не найти. При этом глаза абсолютно не напрягаются, не нужно ничего высчитывать, что особенно понравится молодому поколению, которые о шкале Нониуса ничего и не слышали. При этом прибор стоит совсем недорого и его не жалко оставить на даче, мастерской или гараже. Могу порекомендовать к покупке!



Штангенциркуль электронный цифровой: выбор, видео, фото

Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0.001 используются практически на каждом машиностроительном заводе, мебельной фабрике и на других производствах. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль. Далее рассмотрим подробно все особенности этого измерительного инструмента.

Измерение внутреннего диаметра штангенциркулемИзмерение внутреннего диаметра штангенциркулем Измерение внутреннего диаметра штангенциркулем

Новое поколение известного инструмента

Работа электронного штангенциркуля 150 связана с измерением различных величин. При этом многие современные модели могут выводить показания в миллиметрах и дюймах, что существенно упрощает использование ШЦЦ. Некоторые современные модели имеют встроенную память, в которой штангенциркуль электронный сохраняет измеренные показания. По сути, штангенциркуль с электронным индикатором обладает качествами, которые позволяют использовать его в любой сфере деятельности, где нужно проводить точные замеры с отклонением в несколько десятков или сотен миллиметра. Штангенциркуль электронный глубиномером – модель, которая несколько отличается от стандартного ШЦЦ 200 или МКЦ. Глубиномером также получил широкое применение в различных сферах производства.

Преимуществ, которыми обладаю штангенциркули с цифровым индикатором, довольно много. Основным можно назвать следующий момент:

  1. обычный штангенциркуль на 150 мм имел две планки и линейку с делениями;
  2. для определения размера с высокой точностью нужно было провести довольно сложные вычисления.
ШЦЦ-1 0-150 -0,01ммШЦЦ-1 0-150 -0,01мм

ШЦЦ-1 0-150 -0,01мм

Электронный штангенциркуль 150 мм самостоятельно проводит эти вычисления и выводит на экран, что делает устройство более простым в применении.

Как и обычные модели, ШЦЦ или МКЦ 25 0.001 могут иметь достаточно много различных модификаций. При этом отметим, что классификацию проводят о виду механических элементов и работе электронного блока. Примером можно назвать нижеприведенную классификацию ШЦЦ 200:

  1. одностороннее или двухстороннее расположение губок;
  2. вид самих губок: узкие, острые, с необычной формой;
  3. наличие линейки для изменения глубины – признак того, что измерительный прибор штангенглубиномер;
  4. может существенно изменятся вид рамки микрометрической подачи.

Другой важной классификацией можно назвать то, что бывает штангенциркуль электронный 200 мм и штангенциркуль электронный 300 мм – классификация проводится по максимальному измеряемому размеру. Чем больше штангенциркуль с электронным табло, тем он дороже, но и область применения больше. Отметим, что максимальный измеряемый размер ШЦЦ не определяет его точность. Все нормы, по которым должен производится электронный штангенциркуль, указывают в ГОСТ 166-89. В нем указаны нормы, качающиеся обычного измерительного прибора, к примеру, погрешность, но они применимы и к рассматриваемому случаю. ГОСТ 166-89 был создан достаточно давно, но эта система стандартизации применима на всех производствах.

Штангенциркуль электронный 250 мм имеет защиту от воды, пыли, механического воздействия и изготавливается из диэлектрического материала. Отметим, что существует штангенциркули с цифровым индикатором для левшей. Минимальная погрешность и простота в применении определяет то, что использовать рассматриваемый инструмент решают многие при наладке различных производственных линий.

Какой выбрать: обычный или электронный?

Штангенциркуль цифровой устройство имеет достаточно сложное, что определяет существенное повышение его цены. Именно поэтому возникает вопрос: стоит ил приобретать ШЦЦ 200 или можно обойтись обычным вариантом исполнения. ГОСТ 166-89, который является межгосударственным стандартом, определяет возможность использования обоих приборов при проведении работы, так как погрешность при правильном использовании механического измерительного прибора также относительно невелика.

Погрешность электронного штангенциркуля составляет 0,01 миллиметра. Как правило, для изготовления многих деталей этого достаточно. Меньшую погрешность при измерении контактным методом показывает микрометр, но установочная мера, во многих случаях, не превышает 25 миллиметров. По ГОСТ 166 определены многие основные конструктивные элементы прибора, которые определяют его большую применимость при измерении, нежели микрометр

Цифровой штангенциркуль имеет следующие преимущества перед обычным вариантом исполнения:

  1. прост в использовании. Пользоваться электронным ШЦ достаточно просто, так как он устроен следующим образом: есть две губки, который достаточно установить между двумя точками, и на электронном экране отобразиться интересующая информация;
  2. использование не требует проведения вычислений. Инструкция электронному штангенциркулю зачастую прилагается;
  3. работает прибор, ШЦ или микрометр 25 0.001 игольчатый, при различных условиях эксплуатации;
  4. исключается вероятность погрешности вследствие неправильного подсчета. ГОСТ 166 позволяет определить то, что в некоторых случаях неточный полученный размер становится причиной именно неправильного считывания информации с показания прибора;
  5. как правило, штангена имеет дополнительные функции: запись показаний в памяти, ее вывод и так далее. Инструкция по применению, которая должна прилагаться к прибору, описывает все возможности устройства;
  6. некоторые варианты исполнения позволяют измерить микрон.
Устройство инструментаУстройство инструмента

Устройство инструмента

Штангенциркуль электронный принцип работы имеет достаточно сложный. Поэтому следует изучить рекомендации по хранению. Как устроен электронный штангенциркуль может понять лишь опытный инженер, как работает электронный штангенциркуль может разобраться практически каждый. Штангенциркуль электронный ГОСТ отдельный пока не имеет, так как в продаже есть огромное количество различных моделей.

Если точности рассматриваемого прибора недостаточно, то можно использовать микрометры электронные цифровые. Как правило, микрометр гладкий электронного типа позволяет измерять размеры более 25 миллиметров. Популярной моделью можно назвать МКЦ 25 0.001, который имеет установочную меру более 25 миллиметров. Однако в некоторых случаях 25 миллиметров становится недостаточно, что приводит к необходимости использования более крупного микрометра, нежели модель МКЦ 25 0.001.

Штангенциркуль

Во время проведения производственных работ по выпуску деталей требуется постоянный контроль за размерами конечных изделий. Если разбежности должны фиксироваться в-десятых и сотых долях миллиметра, тогда незаменимым будет электронный штангенциркуль. Чтобы оперировать им наилучшим образом, требуется знание основных деталей, а также принцип проведения вычислений. Именно об этом будет рассказано в статье, а также приведены советы по покупке наилучшего агрегата.

Основные сведения

На первый взгляд, штангенциркуль кажется и простым, и сложным одновременно. Он немного похож на обычную линейку, но имеет несколько смещающихся частей. Благодаря этому штангенциркуль подходит не только для контроля длины заготовки, но и также ее диаметра. Что бывает очень важным в токарном деле. Кроме того, на одном из концов штангенциркуль располагается шток, который утапливается в отверстие, что дает возможность определить его глубину. Штангенциркуль получил свое название в силу наличия градуированной линейки, которая называется штангой, а также за счет губок, которыми при необходимости можно описать окружность. Деление на линейке штангенциркуля такое же, как и на токарной линейке и равняется 1 мм. Общая длина штангенциркуля может разниться и находится в пределах от 15 до 50 и больше сантиметров.

Упомянутые губки штангенциркуля находятся на конце, противоположном конце шкалы от глубиномера. Они располагаются по двум сторонам от штанги. Предназначение одних на штангенциркуле заключается в измерении внешнего, а других – внутреннего диаметра деталей. Когда измерения штангенциркулем приходится проводить при плохом освещении или в труднодоступном месте, тогда очень поможет фиксатор. Обычно он находится на подвижной раме штангенциркуля и представляет собой небольшой болтик. При его закручивании рамка штангенциркуля остается на своем месте до послабления. Такой функционал штангенциркуля особенно пригодится, если необходимо размеры с одной конструкции перенести на чертеж.

Все было бы просто, если бы диаметры и другие величины всегда были целыми числами. Но в большинстве своем они имеют десятичный остаток. Чтобы вычислить размер до десятых и сотых есть еще одна шкала. Она называется нониусной шкалой штангенциркуля. Обычно она располагается на подвижной рамке штангенциркуля. На штангенциркулях, которые применяются для несложных вычислений в быту или на уроках труда, нониусная шкала не превышает длину в 1 см и 9 мм. Чтобы сориентироваться по шкале, необходимо раздвинуть губки или утопит глубиномер в требуемую деталь, зафиксировать фактический размер на большой шкале, а после этого посмотреть, какое из делений нониуса образует прямую линию с большой шкалой или точно совпадает с нижней шкалой прибора.

Доступные разновидности

До определенного момента в свободной продаже были доступны несколько видов штангенциркулей. Сегодня их можно приобрести три вида. Каждый из них имеет свои особенности и способы реализации. В зависимости от размера выделяют восемь основных групп. Приобретать штангенциркуль лучше с заводским паспортом, в котором будут указаны возможные погрешности и способы калибровки. По способу определения размера десятичной части штангенциркули разделяют на:

  • с нониусной шкалой или ШЦ;
  • с циферблатной шкалой или ЩЦК;
  • с электронной цифровой шкалой ЩЦЦ.

Различия лежат не только в применяемой шкале, но и в наличии или отсутствии некоторых элементов в конструкции, например, те, в которых присутствуют основные узлы называются универсальными. Есть такие приборы, которыми можно измерить только наружный диаметр. Губки у них твердосплавные, поэтому не подвергаются такому быстрому износу, как обычные. Их обозначают ШТЦ-1. На рынке доступен также штангенциркуль с меньшим порогом погрешности и дополнительной регулировкой шкалы сотых. Его обозначают ШЦ-2.

Хорош ли электронный вариант

Если вы только начинаете осваивать процесс измерения штангенциркулем, тогда выручить сможет цифровой вариант. Его преимуществом является также высокая скорость проведения измерений. Суть заключается в том, что после сведения губок на детали, моментально выводится конечная цифра на цифровой дисплей. Нет необходимости присматриваться к нониусной шкале. Как правило, такие приборы идут с полным набором возможностей, который включает двухсторонние губки, а также глубиномер. Наличие дисплея практически никак не увеличивает конечный вес. Модуль не тяжелее дополнительной шкалы, которая присутствует на стандартном варианте. Продвинутые варианты такого вида штангенциркуля обладают дополнительными портами ввода-вывода, а также встроенным конвертером. Можно в несколько касаний передать полученные значения на внешний носитель или ПК.

Электронная часть штангенциркуля нуждается в питании. Чаще всего в этой роли выступает батарейка типа CR2032. Хотя потребление минимально и хватает одного заряда надолго, но может приключиться неприятный инцидент и прибор сядет в неподходящее время, когда необходимо проводить замеры. Другим недостатком является то, что микросхемы и электронные датчики не терпят вибраций и ударов. Это означает, что погрешность штангенциркуля может повышаться при неаккуратном обращении. Контакты электрической части от влаги подвергаются процессу окисления, что легко выводит электронный штангенциркуль из строя. В некоторых случаях некорректно может сработать конвертер, что может иметь далеко идущие последствия в производственном процессе. Всех этих нюансов лишен обычный механический прибор.

Принцип работы электронного варианта

На самом деле электронный штангенциркуль не имеет ничего сверхъестественного в принципе своего функционирования. Расчет производится в таком же порядке, как и в механическом варианте, только он автоматизирован за счет электронной шкалы нониуса. Внутри модуля находится емкостный датчик. Он реагирует не смещение подвижной планки или шкалы. Чтобы он мог снимать показания, на него подается небольшой разряд от конденсаторов. В схеме их предусмотрено два. Внутри основной планки находится элемент, который накапливает статическое электричество и отдает его датчику.

Штангенциркуль или микрометр

Что выбрать из предложенных вариантов, будет зависеть от сферы применения и требуемого уровня точности. Цифровой штангенциркуль может иметь погрешность в две сотые. Поэтому если речь идет о высокоточном машинном строении, тогда цифровой штангенциркуль будет дублирующим или второстепенным инструментом, а на первый план выйдет микрометр. Он способен выдать результат до миллионной доли метра. Но у него есть свои ограничения. Между его губками способна поместиться деталь с толщиной или диаметром не более 5 см. На рынке уже появились микрометры с цифровым дисплеем, который максимально упрощает процесс снятия показаний при измерении. Он обладает такими же преимуществами и недостатками по сравнению с механическим, как и штангенциркули.

Советы по проведению измерений

До того как приступить к измерениям, необходимо хорошо осмотреть сам штангенциркуль и убедиться в его исправности. Первым делом губки сводятся в свое начальное положение. При этом стоит оценить, на каком делении находится нулевая линия, если по шкале нониуса она совпадает со стартовым значением, тогда все хорошо. Визуально осматривается поверхность губок. На них не должно быть зазубрин, а между ними не должно быть пространства, они должны хорошо смыкаться. Именно в этом случае можно будет говорить о минимальной погрешности и идеально точном результате в отношении производимой детали. Желательно, чтобы измеряемая деталь была прочно закреплена в тисках. Это позволит избежать ее смещения в процессе, что могло бы повлиять на цифры. Ее необходимо поместить между рабочими губками и свести первые. Для металлов и пластика необходимо приложить усилие, чтобы губки подошли вплотную. Если измерение проводится на древесине или другом мягком материале, тогда излишнее усилие только навредит.

Совет! Чтобы было легче сдвигать шкалу нониуса, в конструкции предусматривается специальное колесико. Штангенциркуль нужно удерживать за линейку плоскостью ладони, а колесико двигать большим пальцем. После замера не забудьте зафиксировать полученный результат болтиком сверху. Пример считывания показаний можно посмотреть на видео

Заключение

Штангенциркуль был и остается незаменимым и востребованным инструментом в большинстве областей производства. Каждый уважающий себя домашний мастер должен уметь им пользоваться и иметь в наличии. На рынке можно найти отечественных и зарубежных производителей. Комплектующие большей частью производятся в Китае, поэтому выявлять наиболее удобный вариант лучше конкретными измерениями.

Модификация электронного цифрового штангенциркуля

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Первый шаг в доработке – поиск винтов, скрепляющих корпус. На нашем штангенциркуле они расположены под пластиковой наклейкой. Их расположение видно на фотографии.

После открытия пластикового корпуса, содержащего печатную плату, дисплей и несколько металлических элементов, необходимо открутить несколько винтов для извлечения печатной платы.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки. Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

Теперь можно припаять 2 тонких провода (чем тоньше, тем лучше). Один припаять к контакту номер 2, а другой к контакту номер 4.

Для замыкания этих клемм лучше всего использовать микрокнопку, например от старой компьютерной мыши. Выводы кнопки нужно согнуть под углом 90 º (как на картинке), чтобы она плотно вошла  в слот и, следовательно, прочно удерживалась на месте.

После припаивания проводов, сборка электронного цифрового штангенциркуля осуществляется в обратном порядке. После сборки из гнезда должны торчать, припаянные провода.

После этого припаиваем кнопку и помещаем ее в слот.

Так как ножки кнопки были предварительно согнуты, они подпружинивают кнопку и она прочно удерживается на месте. Вот как это выглядит.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

При первом нажатии кнопки, электронный штангенциркуль переходит в режим быстрого чтения (FT), при нажатии кнопки «ZERO», мы можем заморозить измеренное значение (Н).

При повторном нажатии кнопки, электронный штангенциркуль войдет в режим минимального значения (MIN). В этом режиме на дисплее отображается самое минимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

При нажатии кнопки еще раз, электронный штангенциркуль перейдет в режим максимального значения (MAX). В этом режиме на дисплее отображается самое максимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Модифицированный таким образом электронный цифровой штангенциркуль раскрывает весь свой функционал и возможности.

Электронный штангенциркуль – пригодится ли он дома? + видео

С таким инструментом, как электронный штангенциркуль, каждый знаком, пожалуй, еще со школьной скамьи. Простота конструкции и удобство в использовании позволили ему заслужить широкую популярность и найти применение в различных сферах.

Штангенциркуль электронный (цифровой): новое поколение известного прибора

Такой штангенциркуль может измерять и в миллиметрах, и в дюймах. Кроме того, он способен сохранять в своей памяти величину замеров. По сути, это новое поколение распространенного и необходимого инструмента, применяемого в слесарных, монтажных, строительных работах, – повсюду, где требуется произвести точное измерение наружных и внутренних размеров деталей, отверстий, пазов и т.п.

Чем же отличается он от своих дедушек-собратьев? Вспомним устройство прибора, каким пользовались в школе на уроках труда. По штанге с делениями ценой 1 мм движется рамка с нониусом, по которому определяют доли миллиметра. Губки фиксируют измеряемую величину. Сначала надо было определить, сколько целых миллиметров, потом разобраться с долями и прибавить их к целым. Сегодня, когда автоматически на табло высвечивается искомый размер, это кажется такой архаичной операцией, просто каменный век. Молодежь уже не хочет пользоваться старым приспособлением.
Штангенциркуль электронный (цифровой): новое поколение известного прибораШтангенциркуль электронный (цифровой): новое поколение известного прибора

А ведь семья традиционных штангенциркулей прекрасно зарекомендовала себя в прежние годы. Этот прибор, используемый для непосредственного определения линейных размеров детали в соприкосновении с изделием, имеет разные модификации. По типу считывания показаний  различают нониусные, циферблатные  и – герои дня – цифровые. Большой ассортимент этих инструментов обусловлен различием выполняемых функций. Возможно двустороннее или одностороннее расположение губок; губки бывают острые, бывают узкие; в отдельных случаях используются  линейки для измерения глубин, рамки микрометрической подачи для разметки.
Штангенциркуль электронный (цифровой): новое поколение известного прибора фотоШтангенциркуль электронный (цифровой): новое поколение известного прибора фото

Современные модели защищены как от воды, так и от пыли, не проводят ток. Существует  даже штангенциркуль для левшей. Можете представить Левшу, того, что блоху подковал, со штангенциркулем? А что? Думается, сказочный герой, у которого «глаз пристрелявши», оценил бы возможности современного инструмента. Невелика штуковина, а толку в ней много. Если пользуешься при работе таким прибором, брака не допустишь, никакой ОТК не придерется. Пожалуйста, измеряй, что хочешь от 0 до 150 мм.

Что выбрать – электронный штангенциркуль, обычный или микрометр?

Штангенциркуль используется для проведения измерений различных участков деталей с достоверностью до 0,1-0,01 миллиметра. Более точным, чувствительным (контактным) измерительным инструментом является микрометр. Он может установить размеры в точности до тысячных долей миллиметра. При этом стоит учитывать, что микрометр не сможет измерить деталь размером более 50 мм. Как не стоит и ждать от штангенциркуля (даже электронного) точности микрометра, из-за его конструктивных особенностей.

Обычные штангенциркули позволяют измерять детали величиной до 40 сантиметров. Также существуют и особые громадные инструменты, позволяющие осуществлять замеры предметов длиной до двух метров.

Согласно авторитетному мнению профессионалов, поделившихся своими наблюдениями с коллегами в интернете, замеры штангенциркулем рассматриваются только как второстепенные и приблизительные. Безошибочными могут считаться только вычисления с помощью микрометра, который классически применяется в случаях, когда необходима исключительная и подлинная точность размеров. Но иногда современные новшества вполне могут конкурировать со старыми проверенными временем средствами.
Что выбрать – электронный штангенциркуль, обычный или микрометр?Что выбрать – электронный штангенциркуль, обычный или микрометр?

Для непрофессионалов обычные штангенциркули с ценой деления менее 0,1 миллиметра не представляют особого интереса, так как разглядеть на глаз различия между 12,05 и 12,1 мм практически нереально. Однако технический прогресс не останавливается, и неудивительно, что на рынке появилась новая электронная модификация этого устройства. Сейчас стали выпускаться модели с точностью до 0,01 мм. Такую новинку производят в Китае, Германии, Японии, Швейцарии и других странах.
Что выбрать – электронный штангенциркуль, обычный или микрометр? фотоЧто выбрать – электронный штангенциркуль, обычный или микрометр? фото

Некоторые наши соотечественники уже успели оценить удобство использования такого штангенциркуля. Как было отмечено в их тестовых замерах, цифровой штангенциркуль имеет ряд преимуществ и полезных свойств. Почти все сходятся во мнении, что работать при помощи современной электронной модели стало быстрее и проще. Вот только не всегда новинка приживается на производстве – многие профессионалы признают подобные приборы хрупкими и возвращаются к старым, проверенным временем моделям.
Фото электронного цифрового штангенциркуляФото электронного цифрового штангенциркуля

А домашние мастера с удовольствием используют плоды прогресса. Но советуют выбирать модели из прочных материалов, если вы планируете пользоваться прибором не один год. Для разового же использования подойдет и самая простая и дешевая китайская модель (конечно, здесь желательно будет проверить точность измерений и качество сборки перед покупкой). Давайте теперь внимательно рассмотрим устройство этого контрольно-измерительного прибора.

Конструкция цифрового штангенциркуля (150 мм)

В целом, конструкция этого инструмента почти тождественна с классическим аналогом:

  • губки для наружных измерений,
  • губки для внутренних измерений,
  • глубиномер,
  • подвижная рамка,
  • винт зажима рамки,
  • штанга,
  • шкала штанги,
  • дисплей.

Такой прибор, как правило, может иметь клавишу включения/выключения, обнуления текущих показаний (функция будет полезна при калибровке), а также кнопочку для смены единиц измерения: миллиметры или дюймы с отображением до трех знаков после запятой. Цифровой штангенциркуль (150 мм) делается из нержавейки, корпус – из специальной пластмассы. Работает от батареек, которые, как правило, продаются в комплекте с прибором. Определяемые размеры высвечиваются на электронном интерфейсе. Можно обнулять показания в любой точке, замерять величину отклонений от заданного размера.
Конструкция цифрового штангенциркуля (150 мм)Конструкция цифрового штангенциркуля (150 мм)

Чтобы увидеть результаты измерений, не нужно сильно вглядываться и напрягать глаза – четкий и контрастный дисплей отображает большие цифры, что, несомненно, очень удобно при плохом освещении или проблемах со зрением, с которыми сталкивается большинство специалистов с многолетним стажем. Линейка на приборе имеет дополнительную разметку в дюймах и миллиметрах, поэтому прибор можно использовать, не включая, как обычный штангенциркуль.
Конструкция цифрового штангенциркуля (150 мм) фотоКонструкция цифрового штангенциркуля (150 мм) фото

Недостатки электронных штангенциркулей, в основном, касаются недорогих бюджетных моделей китайских производителей. Были отмечены слабая износостойкость, хрупкость и низкое качество материала. Иногда случаются «скачки» цифр на экране и путаница в показаниях сотых долей миллиметров прибора, поэтому использование такого инструмента требует некоторой сноровки. Всех этих недостатков практически лишены качественные дорогие штангенциркули, например, немецкого производства из высококачественной стали.
На фото - цифровой штангенциркульНа фото - цифровой штангенциркуль

Поэтому те, кому по душе и по карману самое высокое качество, смогут оценить все преимущества цифровых устройств, и после некоторого времени использования, возможно, они уже не захотят возвращаться к старым нониусным моделям. Подводя итоги, хочется заметить, что, как бы там ни было, микрометр своих позиций не сдает, и цифровой штангенциркуль ни в коем случае нельзя считать его абсолютной заменой, но вот конкуренцию в измерениях он составить вполне может и имеет все шансы на то, чтобы стать полноценным и незаменимым устройством в арсенале профессионала.

Какую задачу вы поставите перед своим штангенциркулем?

Недавно пришел ко мне друг-фрезеровщик и протянул коробочку: «Возьмешь?» – говорит. – «Конечно, возьму, о чем спрашиваешь. А что там?». В коробочке оказался как раз-таки герой сегодняшней статьи. Удивился я – почему это друг отдает такую хорошую штуку. Но он все объяснил: «Понимаешь, сын привез мне из Китая эту электронную игрушку, обрадовался я тогда: глаза напрягать не надо, видно все отлично. Только берут меня сомнения, а что если помехи какие, и он неточно показывать будет?
Какую задачу вы поставите перед своим штангенциркулем?Какую задачу вы поставите перед своим штангенциркулем?

Вдруг батарейка сядет в самый ответственный момент или еще что случится с хрупкой электроникой? Так и перепроверяю каждый раз своим привычным инструментом, в 2 раза больше времени трачу. Кстати, показывает он довольно точно – ошибается обычно в сотых долях миллиметра, пару раз только в одну десятую ошибся. Но мне для работы все же отличная точность порой нужна. Так что в итоге забросил его совсем, а жалко – хорошая же штука. Вот тебе отдаю. Для дома да строительства дачи тебе за глаза хватит: сверло правильное подобрать из набора или глубину отверстия в стене померить. Да и пользоваться им удобно: экран большой, видно хорошо».
Какую задачу вы поставите перед своим штангенциркулем? фотоКакую задачу вы поставите перед своим штангенциркулем? фото

Так и прижился у меня дома штангенциркуль нового поколения, ни разу не подвел во время ремонта. Да я даже жене подарок на годовщину свадьбы с ним выбрал! В тот же вечер после получения подарка увидел на тумбочке ее колечко, да и померил внутренний диаметр – провел полевые испытания. Потом продавщицу в ювелирном удивил: не приходили к ней еще мужья настолько подготовленные, со своими инструментами. А колечко-то подошло, конечно. И жене понравилось. Так что выбирайте инструмент в зависимости от задач, которые собираетесь решать!
