Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования. Работа всех бытовых и инженерных агрегатов, освещение, обогрев помещений – все это завязано на электричестве. Обеспечить бесперебойную и безопасную работу электросети поможет правильное расключение проводки.

Существует несколько типов разводки электрики по дому. Скрытая проводка используется в основном в блочных и кирпичных домах. При этом способе все провода прячутся в ниши (штробы), фиксируются по всему периметру помещений, затем скрываются под слоем штукатурки.

А в деревянных домах преимущественно используется открытая проводка: она может монтироваться в двух исполнениях – на специальных изоляторах или в кабель-каналах. Изоляторы используются в открытом варианте, или как еще это называется ретро-проводке в деревянных домах. Такая разводка заново начинает набирать обороты, входить в моду, потому что становится неотъемлемым элементом декора.

Ведь на сегодняшний день существует масса возможностей преобразить интерьер с помощью дизайнерских розеток, выключателей и прочих элементов. Интернет-магазин Tesli предлагает большой ассортимент электрооборудования Fontini для монтажа такой проводки в деревянном доме.

Основные требования к наружной проводке в деревянном доме

  1. Кабель должен иметь маркировку «НГ» (негорючий). Оплетка такого провода изготавливается из негорючих материалов.
  2. Выполненная разводка исключает возможность поражения электричеством людей и животных.
  3. Не располагать поблизости от нагреваемых поверхностей (в том числе печей, дымоходов, каминов).
  4. Следует полностью исключить вероятность возгорания вследствие короткого замыкания.
  5. Мощность проводки должна соответствовать общей потребляемой мощности эксплуатируемых приборов.
  6. Нельзя допускать нагрев соединительных узлов и проводников.

Открытая проводка в деревянном доме

В доме, где главный строительный материал – дерево, проводку следует проводить только по открытым поверхностям. В этом случае проводка в деревянном доме должна быть закрыта негорючими кабель-каналами или гофрой. Для монтажа в качестве каналов применяют трубы из стали, меди или других огнеупорных ПВХ материалов (например, дюропласт). Они исключают контакт проводов с древесиной и создают дополнительную защиту. Трубы комплектуются уголками с углом поворота в 90 градусов, которые располагаются в местах изгиба проводки. Стоимость, наличие и характеристики этого элемента можно уточнить тут.

Если вы хотите реализовать проект в стиле «ретро», то первое и самое главное правило – медные провода для проводки в деревянном доме должны иметь маркировку НГ (негорючий). Оплетка в таких случаях изготавливается из негорючего поливинилхлорида (ПВХ пластикат) или шелковой тканью, пропитанной специальными препятствующими горению составами.

Эти витые провода можно будет протягивать вдоль стен без применения кабель-каналов или гофр. Фиксация производится с помощью специальных изоляторов, изготовленных из глины, керамики или пластика.

Помимо изоляторов для монтажа ретро-проводки в деревянном доме следует приобрести электрооборудование открытого типа: розетки, заглушки, выводы для кабелей, переключатели и проч.

Преимущества ретро-проводки:

  • несомненно, внешняя привлекательность;
  • большое количество цветовых решений, позволяющее реализовать любой проект;
  • скорость монтажа, без штробления;
  • доступность проводки для профилактики или ремонта.

Все провода под декоративным слоем имеют маркировочную оплетку, соответствующую ГОСТ Р 50462-2009, поэтому проблем с подключением к блоку с автоматами не возникнет.

Скрытая проводка в загородном доме

Скрытый монтаж имеет свои преимущества:

  • безопасность. Если в доме есть дети или животные, то кабели для них будут абсолютно недоступны;
  • эстетическая составляющая. На стенах не будут видны провода и выступать электрооборудование, чтобы была возможность реализовать абсолютно любую декоративную отделку – от поклейки обоев до оштукатуривания. На нашем сайте вы сможете найти выключатели и прочее оборудование для скрытого монтажа;
  • низкий риск повреждения проводов.

Но скрытая проводка в деревянном доме запрещена согласно пункту 7.1 ПУЭ. Реализовать такой проект вполне можно в частном доме или коттедже, построенного из кирпича, пено- или газоблоков, так как кабели прокладываются только по несгораемым конструкциям.

Где купить электрооборудование для наружной проводки?

В нашем интернет-магазине в продаже широкий ассортимент товаров для разводки электричества в коттеджах. Коллекции электроустановочных изделий производителя Fontini – это не только функциональные, но и изысканные элементы декора, которые способны стать настоящим украшением интерьера. Все оборудование изготавливается из натуральных материалов – дерева. фарфора, стекла, латуни, керамики, которые не проводят электрический ток и создают дополнительную защиту. Успейте купить эксклюзивные изделия по скидке от 80%, перейдя по ссылке.


Поделиться записью

стоимость и цены разводки проводки в Москве

Компания «Дома на Век» предлагает услугу — монтаж электропроводки в городе Москва. Подробности вы можете узнать по нашим телефонам или написав нам на почту.

Несмотря на появление новых технологий, некоторые сферы производства не спешат повсеместно следовать новым стандартам. Наглядное доказательство этому — строительная отрасль, где значительная часть населения предпочитает сооружать загородные постройки из древесины. При этом их владельцы руководствуются легкостью, экономичностью и экологическими показателями, которые будет иметь будущий дом.

Монтаж электропроводки обладает рядом отличительных особенностей. Помимо протяжки и разводки кабеля от близлежащей подстанции, предъявляются особые требования к безопасности внутри помещения. Ведь если электропроводка в доме выполнена с нарушениями, то возникает опасность пожара. Любая оплошность в деревянных домах оборачивается возгоранием. Поэтому дом из древесины — это точно не то место, где можно сэкономить на качественной разводке электричества.

Дерево – экологически чистый материал, не выделяющий вредных примесей. В связи с этим у россиян возрастает желание возвести дом из бруса или оцилиндрованного бревна. Возникает потребность в установке качественной и безопасной электропроводки. Те, кто выполняет электропроводку в деревянном строении самостоятельно, должны предварительно ознакомиться с основными понятиями и особенностями монтажа электропроводки в доме из дерева.

Главное отличие в деревянной конструкции по сравнению с конструкциями из железобетона и кирпича заключается в опасности возникновения пожара. В реальности это означает, что к выбору и размещению электрических устройств и кабеля нужно относиться чрезвычайно серьезно.

Уже длительный период компания «Дома на Век» предлагает услугу проведения электричества в Москве. Мы предлагаем доступные цены и неизменно высокое качество работы. Все подробности можно узнать по телефону +7(495)7489365 или электронной почте, отправив запрос на сайте.

Порядок монтажа

В той части жилой пощади, где располагаются отопительные приборы, следует поместить электрический щит, включающий в себя следующие автоматические устройства:

  • Предохранения от внешних перегрузок.
  • Защитного отключения силовых линий в здании.
  • Ввода электросчетчика.

Обеспечивающие защиту автоматы нужны для обесточивания фазовой линии в случае превышения уровня подачи тока, предусмотренного допустимыми нормами. По номиналу их выбирают, исходя из наименьшего напряжения в электрической сети. Так, употребляемые в быту розетки, рассчитаны на 16 А. Установленный автомат поддерживает намного большие показатели мощности, из-за чего розетки и места их размещения могут попросту не выдержать нагрузки.

С учетом того, что автоматы реагируют незадолго до короткого замыкания, жильцы получают гарантированную защиту от поражения током, а электроприборы не выходят из строя. Оптимальный вариант – наличие такого устройства на каждой фазовой линии. Зачастую этот принцип не соблюдается по причине их завышенной стоимости. В качестве альтернативы можно установить 2 прибора, уберегающего от защитного заземления.

Один из них будет находиться на силовых линиях дома, другой распределяется на внешние розетки, имеющиеся на участке вне пределов жилого пространства. Такое обустройство целесообразно с точки зрения экономии денежных средств, но требует дополнительных хлопот. При повреждении сети не сразу можно выявить пораженный участок.

Сегодняшняя промышленность выпускает новейшие дифференциальные автоматы, поддерживающие функции обоих, названных выше, устройств. Но далеко не все хозяева жилищ могут позволить себе приобрести такое дорогостоящее оборудование в свой дом.

Схема электропроводки в квартире (спальная комната)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей про монтаж электропроводки в квартире.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв.м. Вот план ее помещения.

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!



Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе. На этой стене не будет установлено никаких розеток и выключателей.

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т.к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

И осталась у нас стена №4.

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т.д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

  • розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
  • одноклавишный выключатель для настенного бра
  • проходной (или перекрестный) выключатель 1-ой группы освещения спальни
  • проходной (или перекрестный) выключатель 2-ой группы освещения спальни

Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

Вот так это выглядит на плане.

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т.е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных точечных светильников, а в качестве 2-ой группы — светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2. С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

Вот так выглядит стена №2 после прокладки всех кабелей.

Кабели крепятся к стене с помощью перфоленты.

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных точечных светильников, а 2-ая группа — это светодиодная подсветка.

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

  • блок розеток №1 для различных нужд
  • блок розеток №2 для телевизора
  • блок розеток №3 над компьютерным столом
  • блок розеток №4 под компьютерным столом

Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т.п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т.п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

Вот так выглядит стена №4 после прокладки всех кабелей.

А вот так это будет выглядеть на плане.

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

Вот что получилось после монтажа гипсокартона.

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т.п.

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Типы систем электропроводки и способы электропроводки

Способы электромонтажа и различные типы электромонтажных систем

Что такое электрическая проводка?

«Электропроводка» — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, переключатели, розетки, фонари, вентиляторы и т. Д., К главному распределительному щиту — это особая конструкция опоры электросети для непрерывного электроснабжения.

Методы систем электропроводки w.r.t подключение

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от щитка счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известный как «Электропроводка») может выполняться двумя способами:

  • Система шарнирной коробки или тройник
  • Шлейф — в системе

Обсуждаются они следующим образом:

Шарнирная коробка, тройник или система стыков

При этом способе подключения к приборам подключаются через стыки.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод подключения не требует слишком большого размера кабеля.

Вы можете подумать, потому что этот метод подключения не требует слишком большого количества кабеля, поэтому он дешевле. Конечно, это так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, поэтому уравнение сбалансировано. Этот метод подходит для временных установок и стоит недорого.

Петельная или кольцевая система

Этот метод электромонтажа используется повсеместно.Лампы и другие приборы подключаются параллельно, так что каждым прибором можно управлять индивидуально. Когда требуется подключение к свету или переключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова проводя вперед к следующей точке для подачи питания.

Переключатель и источники света проходят по цепи в серии петель от одной точки к другой, пока не будет достигнута последняя точка в цепи. Фазовые или линейные проводники закольцованы либо в распределительном щите, либо в коробке, а нейтрали замкнуты либо в распределительном щите, либо от света или вентилятора.Линия или фаза никогда не должны закольцовываться от света или вентилятора.

Преимущества метода петлевого подключения
  • Не требует соединительных коробок и экономит деньги
  • В системах типа «петля», стыки не скрываются под полом или в кровельных пространствах.
  • Выявление неисправности упрощается, поскольку точки устанавливаются только на розетках, чтобы они были доступны.
Недостатки петлевого метода подключения
  • Требуемая длина провода или кабеля больше, поэтому падение напряжения и потери в меди больше
  • Закольцовывание выключателей и патронов обычно затруднено.

Похожие сообщения:

Различные типы систем электропроводки

Обычно используются типы внутренней проводки

  • Шпилька для проводки
  • Деревянная опалубка и электропроводка
  • Электропроводка в оболочке из CTS или TRS или ПВХ
  • Проводка в свинцовой или металлической оболочке
  • Кабельная проводка

Существуют дополнительные типы кабельной проводки в соответствии с прокладкой труб (где для подключения и установки проводки используются стальные и ПВХ трубы).

  • Поверхность или открытый тип кабелепровода
  • Встраиваемый, скрытый или подземный кабелепровод
Шпилька для проводов

Эта система электропроводки состоит из обычных проводов с изоляцией из VIR или ПВХ (иногда с оболочкой и кабелем с защитой от атмосферных воздействий), скрученных и скрепленных на стенах или потолках с помощью фарфоровых планок, пластика или дерева.

Электропроводка

Cleat — это временная электропроводка, поэтому она не подходит для жилых помещений.В настоящее время прекращено использование системы электропроводки с планками.

Преимущества клеммной проводки:
  • Простая и дешевая электромонтажная система
  • Наиболее подходит для временного использования, т.е. строящегося здания или армейского кемпинга
  • Поскольку кабели и провода системы электропроводки зажима находятся на открытом воздухе, неисправность в кабелях можно увидеть и легко устранить.
  • Монтаж проводки
  • Cleat прост и удобен.
  • В этой системе электропроводки можно легко выполнить настройку e.грамм. переделки и дополнения.
  • Осмотр легкий и простой.
Недостатки клеммной проводки:
  • Внешний вид не очень хороший.
  • Зажимная проводка не может использоваться для постоянного использования, потому что через некоторое время после использования может произойти провисание.
  • В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
  • это недолговечная проволочная система из-за погодных условий, риска возгорания и износа.
  • может использоваться только на 250/440 Вольт при низкой температуре.
  • Всегда существует риск возгорания или поражения электрическим током.
  • его нельзя использовать в важных и конфиденциальных местах и ​​местах.
  • Это не долговечная, надежная и устойчивая система электропроводки.

Похожие сообщения:

Электропроводка обсадных труб и колпачков

Система проводки кожуха и заглушки была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы кабелепровода и системы проводки в оболочке.Кабели, используемые в этой проводке, были либо VIR, либо PVC, либо любыми другими одобренными изолированными кабелями.

Кабели проложены через деревянные кожухи. Корпус представляет собой деревянную полоску с параллельными канавками, прорезанными по длине для размещения кабелей VIR. Канавки сделаны для разделения противоположной полярности. колпачок (также сделанный из дерева), используемый для закрытия проводов и кабелей, установленных и вставленных в кожух.

Преимущества подключения к обсадной колонне:
  • Это дешевая система электропроводки по сравнению с системами электропроводки с оболочкой и кабелепроводом.
  • Это прочная и долговечная система электропроводки.
  • Эту систему подключения можно легко выполнить по индивидуальному заказу.
  • Если фазный и нейтральный провод установлены в отдельные гнезда, ремонт будет несложным.
  • Продолжительное пребывание в поле за счет прочной изоляции насадки и оболочки.
  • Защищен от масла, пара, дыма и дождя.
  • Отсутствие риска поражения электрическим током из-за закрытых проводов и кабелей в корпусе и заглушке.
Недостатки Электропроводка для закрытия обсадной колонны:
  • Существует высокий риск возгорания в системе электропроводки кожуха и заглушки.
  • Не подходит для работы в кислых, щелочных и влажных условиях.
  • Дорогой ремонт, требуется больше материалов.
  • В современном
  • материал найти нелегко.
  • Белые муравьи могут повредить деревянную обшивку.

Похожие сообщения:

Электропроводка из планок (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой используются в этой проводке. В основном предпочтительны одножильные кабели.Кабели TRS являются химически стойкими, водонепроницаемыми, паронепроницаемыми, но на них немного влияет смазочное масло. Кабели TRS проложены по хорошо выдержанной и прямой обрешетке из тикового дерева толщиной не менее 10 мм.

Кабели удерживаются на деревянной обрешетке с помощью скоб из луженой латуни (пряжка), уже закрепленных на обрешетке латунными штырями и разнесенных с интервалом 10 см для горизонтальных участков и 15 см для вертикальных.

Преимущества разводки планок
  • Монтаж проводки простой и легкий
  • дешево по сравнению с другими системами электропроводки
  • Парафраз хороший и красивый
  • Легко ремонтировать
  • прочный и долговечный
  • Эту систему подключения можно легко выполнить по индивидуальному заказу.
  • меньше вероятность утечки тока в системе электропроводки планки
Disad Преимущества электромонтажных работ
  • Нельзя устанавливать во влажных помещениях, при химическом воздействии, на открытых и открытых площадках.
  • Высокий риск пихты
  • Не защищен от внешнего износа и погодных воздействий (поскольку провода явно видны для тепла, пыли, пара и дыма.
  • Тяжелые провода нельзя использовать в системе реечной проводки.
  • Подходит только для напряжения ниже 250 В.
  • Требуется больше кабелей и проводов.
Проводка в свинцовой оболочке

В проводке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка обеспечивает защиту кабелей от механических повреждений, влаги и атмосферной коррозии.

Вся свинцовая оболочка сделана электрически непрерывной и заземлена в точке входа для защиты от электролитического воздействия из-за тока утечки и для обеспечения безопасности в случае ожога оболочки.Кабели проложены на деревянной обрешетке и закреплены с помощью зажимов, как и при электромонтаже TRS.

Связанное сообщение:

Какая лампа светится ярче при последовательном и параллельном подключении и почему?

Кабельная проводка

Существует два дополнительных типа кабельной разводки в зависимости от установки трубы

  • Поверхностная проводка кабелепровода
  • Скрытый кабельный ввод
Поверхностная проводка кабелепровода

Если трубы установлены на крыше или стене, это известно как поверхностная разводка кабелепровода.При таком способе разводки отверстия на поверхности стены проделываются на равных расстояниях, после чего с помощью заглушек устанавливается кабелепровод.

Скрытый кабельный ввод

Если кабелепроводы скрыты внутри стеновых щелей с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой из кабелепровода. не обращая внимания, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

При прокладке кабелепровода стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностная проводка кабелепровода) или закапываются в стены под штукатуркой, а кабели VIR или ПВХ затем протягиваются с помощью провода GI размера, если о 18SWG.

В системе кабельной проводки трубы должны быть электрически непрерывными и подключаться к земле в некоторых подходящих точках в случае стальных труб. Электропроводка — это профессиональный способ электромонтажа здания.В бытовой электропроводке чаще всего используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше лечения. Свинцовые трубы используются на заводах или когда здание подвержено пожару. Транкинг больше похож на кабельную разводку на поверхности. Он тоже набирает популярность.

Это делается путем привинчивания кабельной трубы из ПВХ к стене, а затем пропуска кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать фактор пространства.

Типы кабелепровода

Следующие кабелепроводы используются в системах кабельной разводки (как скрытая, так и поверхностная), которые показаны на изображении выше.

  • Металлический трубопровод
  • Кабелепровод неметаллический
Металлический трубопровод:

Металлические трубы изготовлены из стали, которая очень прочная, но к тому же дорогая.

Есть два типа металлических трубопроводов.

  • Кабелепровод класса A: Кабелепровод низкого диаметра (канал из тонкослойной листовой стали)
  • Кабелепровод класса B: кабелепровод большого диаметра (толстый стальной канал)
Неметаллический трубопровод:

В настоящее время в качестве неметаллических трубопроводов используется твердый ПВХ-трубопровод, который является гибким и легко изгибается.

Размер кабелепровода:

Обычные водопроводные трубы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем кабельной разводки
  • Это самая безопасная система электропроводки (скрытое скручивание кабелепровода)
  • Внешний вид очень красивый (в случае скрытой проводки)
  • Отсутствие риска механического износа и пожара в случае металлических труб.
  • Можно легко выполнить настройку в соответствии с будущими потребностями.
  • Ремонт и обслуживание просты.
  • Нет риска повредить изоляцию кабеля.
  • защищен от коррозии (в случае трубопровода из ПВХ) и риска возгорания.
  • Может использоваться даже в помещениях с повышенной влажностью, химическим воздействием и задымлением.
  • Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
  • Это надежная и популярная электромонтажная система.
  • устойчивая и долговечная система электропроводки.
Недостатки систем кабельной разводки
  • Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительное заземление для металлических труб, тройников, колен и т. Д.)
  • Очень сложно найти дефекты проводки.
  • Установка
  • не проста и не проста.
  • Риск поражения электрическим током (в случае металлических труб без надлежащей системы заземления)
  • Очень сложно управлять дополнительным подключением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки в следующих постах.. Так что следите за новостями и не забывайте подписываться на наш блог. Спасибо

Связанное сообщение:

Основные методы подключения, которые должен знать каждый электрик

Если вы электрик, я уверен, что есть несколько основных методов подключения, с которыми вы знакомы. Домовладельцы, обладающие некоторыми знаниями в области бытовых электрических систем, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах. Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов электромонтажа, с которыми вы должны быть знакомы.

Основные методы подключения

Коммунальное предприятие обеспечивает электроэнергией дома и предприятия. Чтобы подать электричество в здание, необходимо подключить главный распределительный щит к дому. Через этот главный распределительный щит проходят различные типы нагрузок и используются разные типы проводки. Они могут применяться в жилых, коммерческих и промышленных целях.

Шпилька для проводов

Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых планок, которые устанавливаются с определенными интервалами.6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного использования и не подходит для домашней электропроводки. В наше время он редко используется.

Электропроводка обсадных труб и колпачков

Кабель проходит через деревянный кожух с параллельными канавками, которые проходят через равные промежутки времени вдоль него. Корпус крепится к потолку или стене саморезами. Затем его закрывают крышкой, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск коротких замыканий, которые могут привести к опасности возгорания.

Проводка планки

Электропроводка из планок — один из основных методов электромонтажа, который используется сегодня. При разводке через обрешетку изолированные провода проходят через прямые деревянные рейки из тикового дерева. Они крепятся к потолку или стене с помощью дюбелей или шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни, которые крепятся стойкими к ржавчине гвоздями. Это простой и эффективный вид электропроводки, который в основном используется для установки внутри помещений.

Кабельная проводка

В кабелепроводах используются кабели из ПВХ, которые проходят через трубы из ПВХ или стали.Если трубы проходят по поверхности стен и потолка, это называется кабельной разводкой. Если он проходит по поверхности стен и покрыт штукатуркой, это называется скрытой проводкой из кабелепровода.

Поверхностная кабельная проводка используется в промышленных приложениях для подключения тяжелых двигателей. Скрытая проводка используется в жилых помещениях и является наиболее популярным из основных методов проводки в жилых помещениях, поскольку она более безопасна и эстетична.

Если вы электрик или проводите электромонтаж в своем доме, важно знать эти основные методы электромонтажа.Так вы сможете лучше понять, какой вид работы требуется в вашем доме. Однако, хотя знакомство с прокладкой кабелей в вашем доме может быть полезно, вам не следует пытаться выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным специалистом. Удачи в безопасном и эффективном решении электрических проблем в вашем доме.

С какой изоляцией провод соединяется в пару через дерево. Скрытая проводка в деревянном доме

Жилые дома из дерева — одни из самых древних архитектурных сооружений.Но сейчас, в наши дни, когда ассортимент стройматериалов поражает воображение людей, большинство счастливых обладателей загородной местности предпочитают использовать древесину, обладающую экологическими качествами и природной красотой, не уступающую ни одному отделочному материалу.

Да и среднестатистические жители городов, в собственности которых находится небольшой загородный участок, отдают предпочтение постройке простых построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж, они обязательно снабжены источником питания.Поэтому очень важно понимать, как выполнить разводку и электропроводку в деревянном доме, чтобы ее использование не исчерпывало опасности для жизни человека и сохранности его имущества.

Требования к разводке в деревянных домах

Для начала, кто хочет заниматься автономным электричеством в деревянном доме, должен понимать, что знаний о том, как отличить нулевой провод от фазового аналога или подключить розетку с выключателем, недостаточно. .В первую очередь — это в связи с повышенными требованиями безопасности Использование электроприборов в деревянных домах.

Все работы лучше доверить квалифицированным электрикам. Но знать в элементарных правилах, как порвать проводку в деревянном доме, нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электромонтажу в деревянных жилых домах?

  1. Важно полностью исключить или свести к минимуму возможность возгорания кабеля огня, предотвратить передачу открытого источника огня на деревянные части дома при замыкании электрической цепи.
  2. Основные показатели и характеристики, используемые в кабельной разводке , должны точно соответствовать стандартам и правилам и иметь достаточный запас мощности, выдерживая пиковые нагрузки. Ни в коем случае не должно быть никаких проявлений нагрева вводного провода или клеммного соединения.
  3. Техническое состояние электропроводки Не должно допускать малейших рисков поражения жильцов дома или животных поражением электрическим током.

Вопрос об эстетической составляющей в условиях деревянного дома должен отойти на второй план.На сегодняшний день существует множество вариантов решения этой проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности по улучшению внешних характеристик конструкции. Такие действия могут привести к необратимым последствиям.

Особенности ввода электроэнергии в деревянный дом

Самая опасная районная электропроводка Рассмотрен ввод проводов через стену чердака из дерева. Среди народных умельцев бытует ошибочное мнение, что для надежного ввода кабеля в дом достаточно отрезка резинового шланга.Но использование такого материала не применимо. Поскольку в состав резинового изделия входит сажа, представляющая углерод, который хорошо проводит ток.

Следовательно, в процессе старения резинового шланга, мостов, передающих, может появиться электричество с достаточно высокими показателями сопротивления. Из-за этого на локальных участках происходит нагревание кабеля, что может привести к возгоранию сухой древесины.

Если основной целью хозяина деревянного дома является полная реконструкция электропроводки и приведение последней в надлежащее состояние, то начинать модернизацию нужно с ввода электрического кабеля в здание.При этом специалиста считают двумя основными методами. как сделать силовой кабель в деревянном доме:

  1. Прокладка электрического кабеля под землей является наиболее надежной защитой, так как провода скрыты от воздействия внешних факторов. Но в стоимостном выражении этот вариант слишком дорог и подразумевает проведение земляных работ. По правилам прокладки подземной проводки глубина траншеи должна быть не менее 80 см.
  2. Воздушная проводка, подразумевает работы на электрическом столбе, что без наличия необходимого допуска категорически запрещено.Это могут сделать только квалифицированные электрики.

Прокладку ЛЭП от высоковольтной опоры до деревянной конструкции следует выполнять из проводов сечением более 16 мм. Оптимальными являются самонесущие алюминиевые провода Изоляция удерживающего качества. Эксплуатационный ресурс такого кабеля должен быть 25 и более.

Естественно, попадание такой очереди внутрь помещения недопустимо. При соблюдении установленных правил прокладка электропроводов с хитрыми деталями из алюминия к легковоспламеняющимся конструктивным элементам дома категорически запрещена.Поэтому в конструкции из дерева можно прокладывать только медные жилы.

Подключение электрического кабеля должно производиться снаружи дома. Для этого используются специальные усложнения, благодаря которым обеспечивает качественный контакт , который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие через деревянные стены или перекрытия между этажами, необходимо заключать в металлические рукава. Благодаря этим дополнительным мерам предосторожности достигаются следующие цели:

  • электрический кабель будет защищен от механических повреждений, вызванных смещением конструкции дома из-за усадки или колебания грунта;
  • металлический огнеупорный материал, который надежно защитит деревянную поверхность от возгорания в случае короткого замыкания, приводящего к перегреву и дальнейшим электромонтажам;
  • Электропроводка в труднодоступных и малоэтажных местах будет надежно защищена от мелких вредителей — крыс и мышей.

Если рассматривать толщину стенок трубы, то она регулируется действующими правилами. При необходимости порвать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля — толстостенная защита до 10 мм. мм. Это не позволит удлинить металлическую втулку с короткой застежкой. Это правило применимо ко всем участкам электропроводки в деревянном доме.

Прокладка проводов от входа в дом до электрического щита

Еще одним важным элементом электропроводки деревянных домов является интервал ввода в распределительный щит уличной электросети.Особой спецификой этого участка считается последний от перегрузок с применением автоматов. А учитывая, что он спарен на чердаке или в подсобном помещении, то опасность возгорания в случае короткого замыкания сильно возрастает. Так что рассчитывать на автомат защиты подстанции не стоит. Поэтому для решения проблемы используются два кардинальных метода.

  1. Кабель по всей длине представляет собой трубу из металла, с параметрами, соответствующими установленным правилам.Но этот метод применим к длине до 3 м на коротких интервалах.
  2. Более приемлемым считается установка автомата в герметичном боксе непосредственно перед выходом линии в деревянное помещение. Порог срабатывания такого устройства должен быть выше, чем у основного автомата, размещенного в распределительном устройстве.

Еще один вариант решения проблемы — размещение автоматов и электросчетчика на внешней стене Вне деревянного дома в отдельном защищенном боксе.Естественно, что этот вариант самый надежный, хотя и неудобный для владельцев жилья.

Монтаж распределительных щитов

Ввод электрического кабеля в деревянном доме напрямую без дополнительных ответвлений входит в распределительный щит, который состоит из следующих элементов:

  • пластиковый или металлический ящик с местами для размещения прибора, контроль электричества расходные и автоматические защитные устройства;
  • электрический счетчик с соответствующей пломбой;
  • автомат защиты основного вводного кабеля двухполюсный или трехполюсный;
  • автоматы защитные для внутренней электропроводки в деревянном доме; №
  • Очень удобно, если в отдельную зону выделить освещение гаража и двора, а также электроснабжение подсобных помещений.

Расчет мощности станка для каждой отдельной зоны выполняется индивидуально. Основное правило, которым руководствуется , предупреждает защиту при перегрузке На слабом участке бытовой электропроводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при покупке оборудования системы распределения, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы электромонтажа в деревянном доме, то открытый вариант прокладки проводов можно отнести к наиболее безопасным.К тому же все такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабели проложены на внутренних стенах и потолке помещения. Для эстетичного походного троса их можно заменить ретростилем или положить в декоративную коробку из пластика.

Электрический кабель отслаивается в самоочищающийся канал. В то же время в строительных магазинах можно найти товар, подходящий к общему стилю здания. Такой ящик популярен в срубах и постройках, обшитых глиной из дерева с гладкими поверхностями стен.

Использование кабелей в комбинезоне придаст электропроводке устаревший вид в ретро-стиле. Провода напоминают витые шнуры, прикрепленные к деревянной стене через керамический изолятор. Этот способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс к этому такая проволока подчеркнет общий стиль конструкции.

Скрытая проводка в деревянном доме

Если рассматривать скрытую проводку в деревянном доме, то ее монтаж очень трудоемок, а при необходимости модернизация или ремонт электропроводки делает процедуру дорогостоящей и неудобной.Но, несмотря на это, большинство владельцев деревянных загородных домов предпочитают именно скрытый способ прокладки электрических кабелей.

Домовладельцы деревянных построек не хотят портить внешний вид Отделка дорог с распределительными щитами и проводами. Закладка скрытой проводки начинается еще на этапе проектирования здания. При этом в целях безопасности провода помещают в трубу из металла или оцинковки, которую необходимо окрасить. Для подъема кабеля к розетке или выключателю ставится специальная дыра, защищенная от огня.

Монтаж электрических сетей в деревянных домах скрытым способом должен производиться только в соответствии с нормами и правилами ведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабель, проходящий в перекрытиях дома , обязательно должен входить в металлическую втулку или трубу из негорючего пластика.

Также скрытым способом Электропроводка может быть размещена в заземленных металлических трубах. На бревенчатых постройках часто сидят, что необходимо учитывать, не допуская воздействия бревен на провода или металлические рукава.Для разводки кабеля используются специальные металлические гильзы. Но в связи с тем, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их совмещают.

Особенности электромонтажа

Изучив схему разводки электропроводки в деревянном доме и проложив кабельные линии , можно переходить к установке электрораспределительных устройств — Розетки, лампы и выключатели. При этом крепление всех электрических узлов должно производиться только на заранее определенной металлической платформе, закрепленной на деревянной поверхности.Только за счет защиты металла можно обеспечить должный уровень пожарной безопасности в деревянном доме. Это правило касается и распределительных коробок.

Проблема многих любителей самостоятельного ремонта при прокладке электропроводки — несоблюдение норм и требований пожарной безопасности в деревянных домах. Ни в коем случае нельзя использовать стандартные провода и электроприборы , т.к. это противоречит правилам техники безопасности.

Прокладку электропроводки в деревянных домах следует производить только с учетом всех рекомендаций, что обеспечит долговечность и эффективность выполняемых работ, а также безопасность всех жителей дома.

XXI век — век синтетических материалов. Большинство вещей вокруг нас, здания, предметы домашнего обихода и даже наша еда созданы искусственно веществами, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде человеку, но и не строить о существенной пользе.

В процессе эволюции человеческое тело, как одна из самых сложных систем, было сформировано в окружении природных материалов.Следовательно, он должен жить в естественной среде. Никто, естественно, Робинзона не поощряет. Но создайте собственный экологически чистый уголок в виде деревянного домика или коттеджа — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В этой статье мы рассмотрим, как его следует монтировать по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Каркас может начинаться с неправильно построенной печи или дымохода, но гораздо чаще это происходит в результате проблем с электропроводкой.Как бы ни хотелось человеку приблизиться к природе, без электричества в современном мире обойтись невозможно.

Времена, когда на керамические изоляторы, вбитые в стену, наматывалась какая-то толстая черная проволока, давно прошли. Современная электропроводка должна соответствовать определенным техническим параметрам, при этом быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сообщениях о пожарах в деревянных домах, где разрушается имущество, люди приседают и умирают, указывается причина возникновения пожара, он возник в результате короткого замыкания.Но редко упоминают, что причиной этого пресловутого «короткого замыкания» являются другие факторы, среди которых наиболее частыми являются безграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и нагар. Списать все на короткое замыкание намного проще. Технический срок, и прямая вина которого не предусмотрена.

От чего возникает короткое замыкание? Прежде всего, это проверка на изоляцию. Оно может появиться из-за механического повреждения внешнего слоя провода при креплении линии в стене, перегрева сети из-за превышения допустимых нагрузок или других причин, вызванных человеческим фактором.Короткое замыкание сопровождается очень быстрым, почти мгновенным выделением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственное, чему грозит такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электроэнергии в домашнюю сеть. Гораздо хуже, если в зоне повышенной температуры будут деревянные или пластиковые элементы конструкции дома. Пожар в этом случае неминуем.

Как правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, не рискуя неожиданными ситуациями? Для этого существует специальный документ — «Правила устройства электроустановок».Не относитесь к нему без внимания, как к очередной бюрократической выдумке. Как и в Военном Уставе, большинство правил безопасности написано кровью. Каждый лимит возник не только в результате расчетов инженеров, но и из-за конкретных аварий.

Одно из требований к таким работам — скрытая проводка в деревянном доме должна выполняться проводами, покрытыми негорючей изоляцией. Один из них — провода MAROD WGNG (A), LS, RKGM или NYM WGG.

Провода уложены внутри металлических трубчатых каналов, надежно соединенных между собой сваркой или болтовыми соединениями с электропроводностью.Трубчатый контур обязательно заземляют, чтобы избежать искрения или пробоя.

Применение гофрированных труб из пластика или металла в деревянных постройках не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка негорючей пропиткой такой защиты нет, так как при высоких температурах электрическая дуга короткого действия не оказывает.

Как нельзя делать проводку в деревянном доме

При установке электролитов в домах из дерева многие электрики, особенно непрофессионалы, допускают наиболее частую, а значит и самую опасную ошибку — провод прямо на деревянную конструкцию, а также покрывают трубопровод деревянными отделочными материалами.

Чрезмерные надежды на прочность изоляции провода превращаются в пожар после нескольких лет эксплуатации. Внутри деревянных каналов происходит множество процессов, которые невозможно предусмотреть.

Перепады температур, изменение влажности, скопление пыли, деформации вызывают микротрещины изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда освещение включено во всех комнатах, есть телевизор, холодильник и даже хлебопечка или мультиварка, возможен прорыв между параллельно идущими проводниками.Если их не отбить от деревянного основания, загорится проводка в деревянном доме — Пожар неизбежен.

На что обратить внимание: При прокладке скрытой проводки в деревянном доме запрещается прокладывать кабель непосредственно на деревянных основаниях, а также выполнять прокладку с использованием гофрированных труб (гофры), металлоконструкций и пластиковых коробов. Это нарушение «правил устройства электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно из-за возможности повреждения грызунами.Как показывает практика — современные мыши и крысы очень любят пользоваться изолированными проводами и трубами. Скопление древесной пыли в ящиках и каналах приводит к очень быстрому возгоранию и распространению огня по дому.

Опасность в том, что пламя распространяется внутри стен. Тушить его обычными пожарными практически невозможно, даже если он обнаружен на начальной стадии.

Монтаж электропроводки в деревянном доме Особенно при неаккуратном исполнении, часто сопровождающемся микроскопическими повреждениями изоляции, которые при нагревании могут вызвать замыкание.Температура дуги, возникающей при намотке проводов, достигает 5000 ° C.

Пластиковые ящики и гофрированные рукава такой температуры не выдерживают и не поджариваются, открывая доступ пламени к деревянным конструкциям. Даже при наличии специальных веществ дерево при таком нагреве легко воспламеняется.

Не защищают от столь высоких температур и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на такой высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является способность к локализации — свойство выдерживать процесс короткого замыкания без горения в течение всего времени, необходимое для самовоздействия дуги.

Достаточным уровнем этого параметра обладают только стальные ящики и трубы. Это единственно возможные элементы для прокладки скрытых электрических сетей в деревянных домах.

Металлические трубы очень технологичны для устройства каналов кабельной проводки. Помимо возможности разрезания их на куски необходимой длины, их можно соединять разными способами: сваркой, пайкой, резьбовыми соединениями, тройниками и т. Д. Устойчивость труб к коррозии можно повысить, покрасив их защитной краской.

Стоимость стальных труб сопоставима со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в установке и практически не подвержены атмосферным воздействиям.

Как выполнить монтаж скрытой проводки в деревянном доме

Существует множество способов установки скрытой проводки в деревянных домах, но верными являются лишь некоторые из них. Первое правило, которым нужно руководствоваться при проектировании и монтаже, — это максимальное соблюдение требований пожарной безопасности.

Скрытая проводка в деревянном доме должна быть проложена из негорючих материалов с возможностью локализации.

Эстетические и дизайнерские соображения должны отойти на второй план. То же касается и стоимости работ. При возможном возгорании потери будут существенно больше, чем затраты на качественную разводку электросети.

Как уже было сказано выше, наиболее качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолка являются металлические трубы и стальные ящики.Если используются ПВХ (не поддерживающие горение) материалы в виде профнастила или монтажных коробок, то они должны быть защищены со всех сторон слабопроводящим теплом.

В качестве изоляционных прокладок можно использовать алебастр, цементную штукатурку, бетон. Толщина слоя определяется расчетной мощностью разводки.

Но самым надежным способом уберечь дом от возникновения пожара при неисправностях в электропроводке является установка с использованием стальных или медных труб и коробов.Медные трубы намного технологичнее — их можно гнуть в любую сторону без применения сложных специальных инструментов, что особенно актуально при прокладке разводки сложной разветвленной цепи.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это актуально при замене отдельных участков проводки. Острые края металлических коробок могут повредить изоляцию. Поэтому эти операции производятся с использованием специальных инструментов.Применение дополнительных инструментов требует процедуры нарезания резьбы, если необходимо соединить секции или закрепить коробки.

Электрик в деревянном доме — выбираем трассу электропроводки

Выбор и разметка кабельных линий ЛЭП Должны выполняться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена из-за особенностей архитектуры здания или наличия коммуникаций в стенах, в сложных местах устанавливаются специальные металлические дозаторы (стальные или медные).Их количество не регламентируется, но и быть не должно. Каждое соединение, даже выполняемое по всем правилам, является ненужным звеном, вносящим вклад в неопределенность системы и ослабляющим общее сопротивление цепи.

Их установка также должна соответствовать определенным правилам, например, ящики строго запрещено закрывать декоративными панелями, перекрытиями или другими элементами, к которым требуется доступ для обслуживания, контроля или измерения.

Глубину прокладки трубопроводов под электропроводку следует выбирать так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий.Количество и расположение отводов, дозаторов и других элементов рассчитано так, чтобы при необходимости можно было произвести замену провода на участке электроснабжения без повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбираются исходя из свойств кабеля. Уложенный в трубу кабель должен занимать не более 40% ее внутреннего сечения и легко растягиваться по всей длине участка.Кроме того, в каждую трубу разрешается прокладывать не один кабель, а несколько. При этом их общее сечение также не должно превышать 40% диаметра трубы. Сечение кабеля определяется наружным диаметром, включая изоляцию.

При прокладке скрытой проводки в деревянных домах с использованием металлических труб толщину стенки трубы следует выбирать исходя из сечения кабеля (провода), проходящего в этой трубе.

Сечение проводов проводов, мм2 Труба с толщиной стенки не менее, мм
Алюминиевая проволока Медные провода
4 2,5 Не нормализовано
6 2,5
10 4 2,8
от 16 до 25 с 6 по 10 3,2
от 35 до 50 16 3,5
70 с 25 до 35 4

Перед операцией протяжки кабеля выполняется сопротивление изоляции.Это делается для определения соответствия провода техническим условиям проектной документации и проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к эксплуатации.

Процесс протяжки кабеля происходит с использованием специальных ходовых пластиковых гильз, предохраняющих изоляцию от повреждения острыми краями труб или коробов. После натяжения проводится повторный замер изоляции, чтобы исключить возможность подключения проводника, поврежденного в процессе эксплуатации.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Электромонтаж в деревянном доме — какой провод выбрать для прокладки в трубах

Сделав разводку и схему разметки всех узлов разводки, необходимо определить, какой именно провод в установке. Провода специальные созданы для деревянных конструкций с маркировкой ВВГНГ (А) и ВВГНГ-П (А). Это медный провод с сплошными жилками, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилую отдельно, а каждый провод окрашен в другой цвет, что облегчает установку выключателей, освещения и других устройств. Наружная часть кабеля покрыта специальной негорючей защитной изоляцией из композитного пластика. Он очень прочный и гибкий, позволяет легко растянуть кабель большой трубы с помощью специального стального троса.

Такие провода эксплуатируются в диапазоне температур от -50 до +50 ° С.Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при перепадах температур. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВДГГ ЛС, ВВГНГ-П ЛС по своим качествам не уступают предыдущим модификациям кабелей, но, кроме них, при нагреве не выделяют вредных непрозрачных веществ и ядовитого хлороводорода. Это указывает индекс LS.

Соответствующий кабель ГОСТ 22483 Ним также создан на основе медной жилы, но имеет тройную изоляцию.Жилы изолированы разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом И они несут оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по современной немецкой технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая проводка в деревянном доме Не стоит без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных приспособлений снять гнезда для установки металлических ящиков, где фиксируются приборы.Эти коробки, а также сборочные, протяжные и дозаторы устанавливаются по специальной технологии.

Он предусматривает несколько обязательных операций, которые должны обеспечить надежное соединение трубы и коробки с одним целым числом, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если обеспечил непрерывность цепи всей металлической конструкции, то достаточно провести заземление только на распредвале. В случае возможных обрывов необходимо установить дополнительный заземляющий провод, который соединяется методом пайки с каждой коробкой и трубой.Заземленная электрическая сеть в деревянном доме — очень важный элемент, обеспечивающий пожарную и электробезопасность, предотвращающий возможное искрение и перегрев элементов цепи.

Есть несколько вариантов крепления ящиков к трубам. Самый надежный и качественный — пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае использования медных труб, их концы, находящиеся в ящике, разваливаются.Если трубы стальные — соединение с коробкой происходит закручиванием гаек. В этом случае на концах трубы необходимо нарезать специальную резьбу, а сами гайки после максимально плотной закрутки закрепить и защитить от коррозии.

Распределительные и технологические боксы должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и попадания брызг воды в бокс.

Испытания после монтажа электропроводки в деревянном доме

После монтажа металлических труб и коробов будущей электросети выполняется заземление, которое должно определить надежность соединения всех звеньев цепи. Все элементы конструкции должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подключении к шине с маркировкой «RE».

После окончания тестовых работ и устранения всех возможных недостатков производятся работы по прокладке кабеля.Не лишним будет сделать сопротивление изоляции каждого участка кабеля до начала монтажа и после него. Длину кабеля нужно подбирать так, чтобы в каждой монтажной коробке создавалась определенная длина, которая может потребоваться при подключении соединений.

В случае точного подбора длины кабеля, расстояния между установочными коробками, если вы хотите подключить другое устройство, выключить или выполнить другие работы, вам необходимо поменять кабель по всей длине участка.Процесс довольно трудоемкий, а стоимость качественного кабеля довольно высока.

Б / у Б. прокладка деревянных домов Только трехжильные или пенопластовые кабели с обязательным заземлением. Электричество — вещь хоть и обычная, но очень опасная. Работа сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Чаще всего деревянные дома возводят на дачных участках. Преимущество этих построек — низкие материальные затраты на возведение и высокая скорость возведения.Главный недостаток такого решения — большая вероятность возгорания в случае аварии в электропроводке. В результате искрения и короткого замыкания стены и потолок легко загораются. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся, как безопасно проводить электромонтаж в деревянном доме по ГОСТ и ПУЭ.

Требования

  1. Освещение
  2. Розетки
  3. Электроприборы мощные

Обязательно защитите эти группы индивидуальными автоматами и УЗО.Устройство защитного отключения необходимо установить на цепях, от которых водонагреватель, электрокоботиль, посудомоечная и стиральная машины И другие мощные потребители, особенно если они находятся в сырцовых помещениях.

Тогда для кабеля с сечением жил в 1,5 кв. мм (цепь освещения) Выбирайте автомат с номинальным током 6-10 ампер, а на 2,5 кв. мм — 16 ампер.

Групповой УзО на розетках или отдельных потребителях должен иметь ток утечки (дифференциальный ток, он же id) в пределах 10-30 мА, а общий Узо, его еще называют вводным или пожаробезопасным с током утечки больше группового, например 100-300 мА.

Также на входе иногда устанавливается селективный УзО — отличается от обычного высоким временем отклика. Номинальный ток УДО должен быть выше тока автомата, который защищен этой группой, то есть АВ до 10А — УЗО на 16а, АВ до 16А — УЗО на 25а.

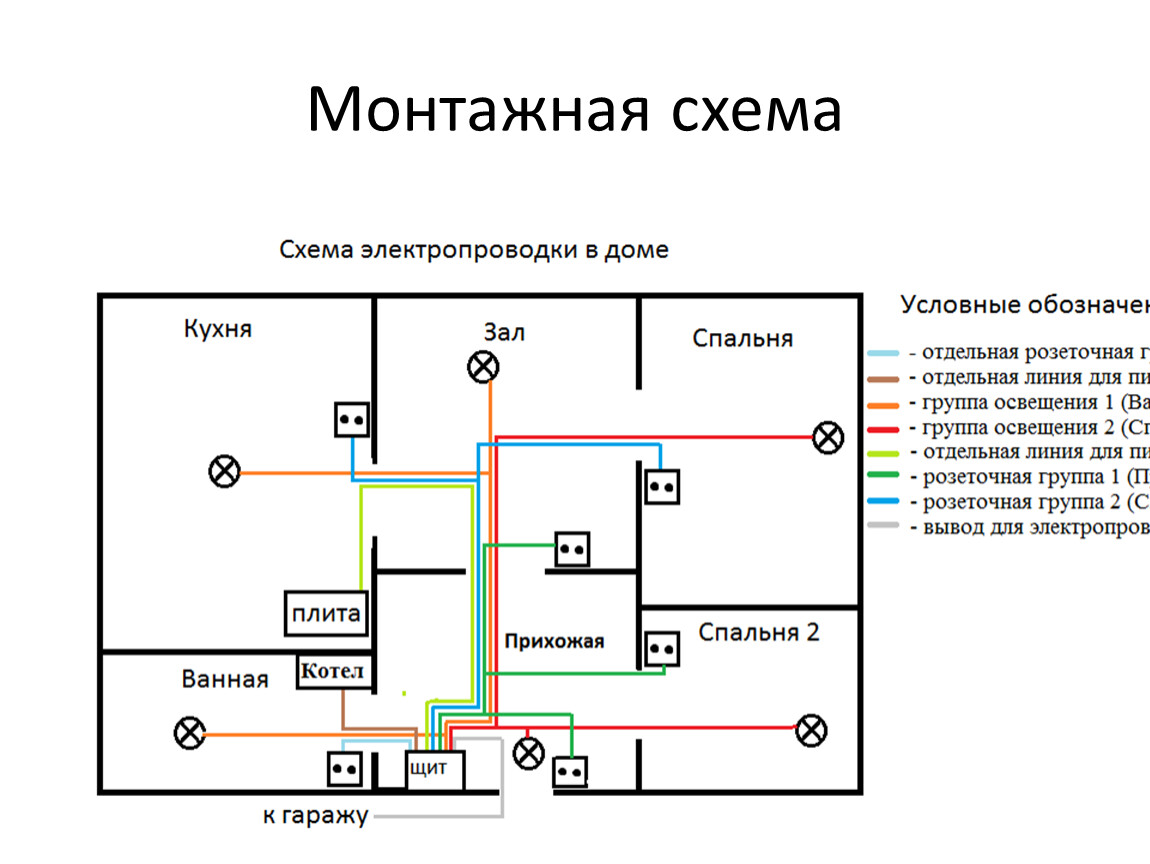

Схема сборки однофазного щита в деревянном доме:

Если вы провели на участок 3 фазы, то схему распределительного щита можно посмотреть:

После того, как разводка проведена, и щит собран, рекомендуем вызвать электрика, чтобы он все проверил и по возможности устранил явные ошибки.Далее необходимо пройти приемочные испытания, получить акт о допуске к сетевому подключению, а также вызвать представителя РЭС для изъятия счетчика и вводного автомата.

Вот и все пошаговая инструкция, подробно объясняющая, как проводится электромонтаж в деревянном доме своими руками. Обязательно проводите электромонтаж по ПУЭ и другим действующим нормам. Они разработаны и собраны на основе большого количества аварий, которых можно было бы избежать, просто соблюдая правила.Надеемся, что предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Монтаж электропроводки в деревянном доме — мероприятие более ответственное, чем прокладка токопроводящих дорожек в кирпичной или бетонной конструкции. Это связано со спецификой материала: дерево горит, даже если пропитано составом, предотвращающим возгорание от случайного угля.

Важность правильной установки

Температура электрической дуги, возникающей в результате короткого замыкания проводников, по которым текущее напряжение выходит на стандартные 220 В, может достигать 5000 ° C (!).От температуры плавки стали помогает не огнестойкая пропитка.

Несмотря на это, электромонтаж в срубе из оцилиндрованного бревна или каркасный коттеджный дом Часто делают гильзы, если не сказать халатно.

Обычно это мотивируется нежеланием много возиться на даче, где они живут два-три месяца в году. Но стоит понимать: плохо сделанная внутренняя проводка деревянного дома может оставить вас без этого дома.

Обращаем ваше внимание, что под «некачественным» в первую очередь подразумевается «несоответствие правилам, предусмотренным для деревянного дома».«Обычная практика установки бытовых электросетей в квартире или кирпичном доме. Для деревянных она не подходит из-за горючести материала постройки.

Что говорят правила

Правила устройства электроустановок — Пуэ — на этот вопрос дает однозначный ответ. Скрытая проводка В пустотах перегородок из горючих материалов допускается только в металлических трубах со свойством локализации.

Snip дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ.Под горючим материалом подразумевается дерево, даже имеющее огненную пропитку.

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением жил до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

В этом случае запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛАМ в деревянный дом используется только толстостенная стальная гильза.

Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при обрыве кабеля только толстостенная труба способна выдержать вспышку до момента ее самоподтягивания или срабатывания срабатывания машины.

Использование металлоконструкций или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

Главное «неофициальное» правило качественной электромонтажа в рубленых деревянных домах — это приоритет безопасности над внешней красотой.

Укладка в трубу

Прокладка электропроводки в стальных или медных трубах с соблюдением вышеуказанных требований возможна только на этапе строительства дома «с нуля».

Например, при прокладке проводки в доме из клееного бруса монтаж системы из таких труб, нарезки коробов и розеток (тоже металлических) осуществляется на каркас установки каркаса.

Правила скрытой прокладки силовых кабелей В деревянном доме нельзя допускать прокладки кабеля в металлической или пластиковой гофре в вырытых штрихах.Внутри стен деревянного дома в толстостенных трубах это допустимо, но сложно из-за необходимости гнуть трубы и производить сложные соединения с помощью муфт, арматуры или сварки.

Существует ряд требований, которые обязаны соблюдать при установке скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована для предотвращения коррозии, медная — окрашена для защиты от окислов.

Использование металлообработки / стальных гофров на изгибах и переходах позволяет увидеть всю конструкцию — переходы предусмотрены резьбовыми соединениями или сварным швом-В-соединением.

Горизонтальные трубы электропроводки в деревянном доме держатся под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для протекания жидкости (не внутри стены). Для всей системы предусмотрено заземление — отдельно от заземления, которое обеспечивает разводка.

В деревянных домах для розеток и выключателей используется только металл. Соединения распиленной (распределительной) коробки с входящими в нее трубами следует герметизировать.

Чтобы избежать повреждения оболочки кабеля острым краем при выходе из трубы, край должен быть перекрыт или снабжен защитной пластмассовой заглушкой.

Открытая проводка — особенности установки

Если деревянный дом уже построен, но возникла необходимость в замене проводки в нем, то это можно сделать без обеднения хода в деревянных перегородках, которые зачастую бывают не слишком толстыми и прочными.

Напомним, что алюминиевый провод, наиболее популярный у электриков в последние годы, категорически недопустим в деревянном доме из-за его склонности к изломам и пожароопасности.

Открытая проводка в деревянном доме вполне возможна.Вот несколько вариантов.

Можно провести кабель прямо вдоль стены дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.

Открытый путь допускает такой способ подключения, так как очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.

Крепление к стене осуществляется обычными скобами для гофры.

Электропроводка в типовых кабельных каналах — тот же метод, что и для квартиры, только между кабельным каналом и деревянной стеной. Должна быть негорючая прокладка из асбеста или, например, войлока.Разновидностью такой разводки является замаскированная под плинтус разводка.

Свежий взгляд на старые методы. Электропроводка крепится к стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, выдерживая просвет от стены не менее 10 мм.

Специальная, «под старину», скрученный провод питания и розетка в едином стиле.

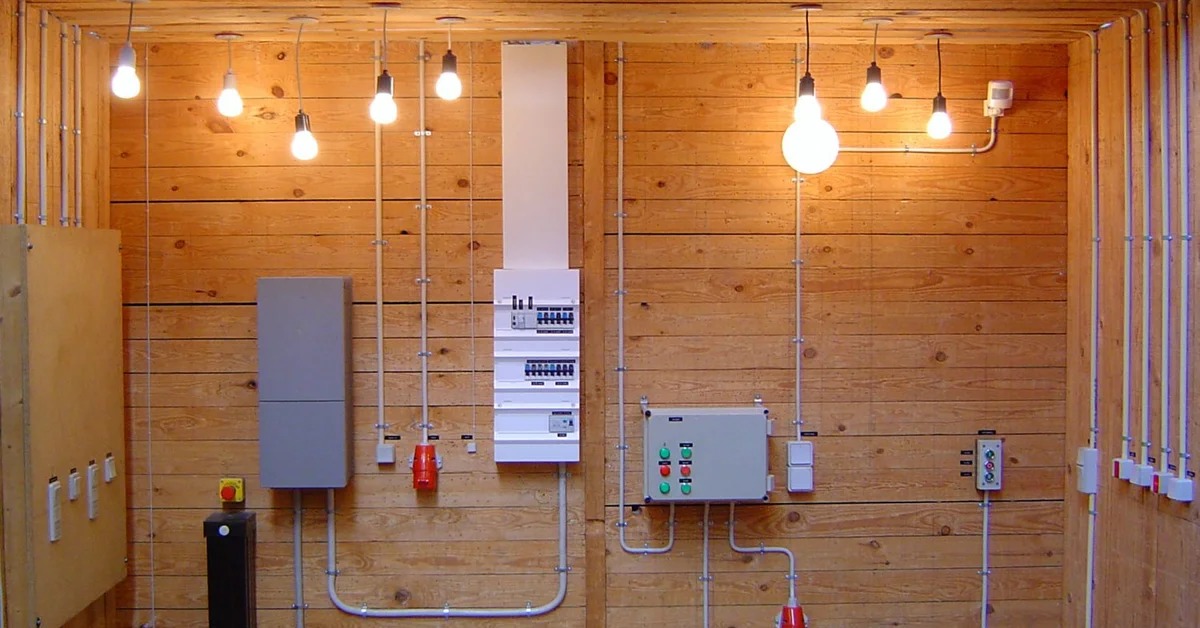

Возможен также открытый монтаж системы металлических труб.

Преимущества и недостатки Open Montage

Все эти способы электромонтажа деревянного дома имеют свои достоинства и недостатки.Монтаж проводки по деревянной стене дома в гофротрубе проще всего, что не возникает проблем с инициированием в распределительной коробке.

Минус — неэстетичность этого метода, а также необходимость снимать всю гофрированную трубу, для доступа к одному кабелю.

В этом плане кабель-канал предпочтительнее, благо сейчас на рынке можно найти расцветку коробки «под дерево», а также выбрать индивидуальный оттенок под цвет своего внутреннего покрытия.

Кабельный канал

удобен при установке, легко открывается и закрывается, а также относительно безопасен для деревянного дома, так как сам выполнен из негорючего пластика.

При желании можно спрятать провода, выбрав «нижнюю» разводку в кабельном канале, замаскированном под цоколем.

Обращаем ваше внимание, что замыкать провода на настоящий плинтус недопустимо!

Освещение или подключение розеток с нагрузкой не более 16 А может осуществляться электропроводкой «под старину».

Для этого изготавливаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и т.п. Но учтите, что для мощной нагрузки, например сварочного аппарата, необходимо предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.

Общие правила установки

Устройство электромонтажа в деревянном доме открытым способом Должно выполняться с соблюдением следующих норм:

  • точка ввода кабеля от ЛЭП в стену, а также точка пропуска кабеля через внутренние этажи только в металлических толстостенных гильзах;
  • расстояние от кабеля до стены при монтаже открытым способом не менее 10 мм;
  • необходимо смонтировать заземление;
  • используется только кабель в негорючей оболочке;
  • Подожетали и распределительные коробки в деревянном доме только металлические;
  • соединения проводов между собой только в монтажных коробках и только с помощью пружинно-винтовых клемм или заклинившей скрутки, закрываемой кембриком или заглушкой;
  • мягкая твист недопустима.

Обязательно установите УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждой группе потребителей.

Выбор кабеля

Важным этапом монтажа электропроводки является выбор магистрального кабеля. Грамотно подобрать проводку кабеля — значит решить главную задачу по безопасности деревянного дома.

По современным требованиям для протяжки от ЛЭП в дом применяют так называемый СИП-кабель — самонесущий изолированный провод.

В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной арматурный трос (для жесткости).

Оболочка этого кабеля предназначена для того, чтобы выдерживать воздействие неблагоприятных внешних факторов в течение как минимум 25 лет.

А вот CIP-кабель можно прокладывать только к стене деревянного дома. С внешней стороны стены через специальные изоляторы и более герметичные соединения соединяется медным кабелем, например ВВГНГ (НГ негорючий).

Сечение Vggling выбирается стандартным — 1,5 мм на линии освещения, 2,5 мм — на бытовой технике, 4 мм — на мощных потребителях, таких как электроплиты, линии электропитания или сварочный аппарат.

Прямая скрутка алюминиевого провода CIP с медными проводниками внутренней проводки запрещена.

Для разводки внутри деревянного дома используется только медь. Выбирая марку проволоки, используйте или уже упомянутые ВВГНГ, ВВГНГ (П) с пометкой «ГОСТ».

Эти типы одножильных медных кабелей имеют двойную негорючую изоляцию и обладают достаточной гибкостью для удобной внутренней проводки.

Можно использовать немецкий кабель NYM — он оснащен тройной негорючей изоляцией.

Щит распределительный

Общий распределительный щиток для электропроводки в деревянном доме должен иметь металлический корпус.

Внутри щита находится вводная автоматическая защита, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Есть еще машины защиты, которые отвечают за отдельные группы — столько же, сколько и УЗО.

Это автоматика, которая отвечает за защиту проводки от короткого замыкания и утечки тока, что может привести к электрическому повреждению. Существуют правила расчета выбора защитных устройств по характеристикам, и сделать этот выбор лучше предоставить профессионалу.

Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, обычный вводный автомат — однофазный, на 25 А, тип С.

Машины устанавливаются по индивидуальным группам потребителей (разделенным по сечению провода).Автомат необходимо установить на кабель сечением 1,5 мм (осветительный). На тросе 2,5 мм — 20а.

Для выбора УЗО существуют отдельные правила. Главное, чтобы ограничение по току для УДО было на порядок меньше, чем для автомата.

То есть автомат на 16 а на УЗО 20а и так далее. Трехфазный ввод для разводки в деревянном доме применяется очень редко.

Как правильно сделать разводку в деревянном доме?

Самым популярным материалом для строительства загородных домов было и остается дерево.Который при всех своих многочисленных достоинствах имеет один серьезный недостаток — это, как говорят пожарные, «горючий материал».

Статистика пожаров свидетельствует — более половины пожаров в деревянных домах происходит из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего является нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода, либо из-за механического повреждения изоляции.

Почему так происходит?

Самые доморощенные «мастера на все руки» в целях экономии времени, сил и средств прокладывают скрытую электропроводку По деревянному основанию, смело пряча ее для отделки потолка, под обшивку стен, под плинтус, в пустотах перекрытий и говоря «неразумному» клиенту, что именно нужно делать.

Помните! Монтировать скрытую проводку в деревянных домах с помощью гофрированной трубы ПВХ, пластиковый короб Нельзя!

Почему?

На самом деле причин несколько.Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации разводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может немного нарушить изоляцию проводов, а контрольную электроизоляцию повреждений не исправить.

Однако при подключении всего необходимого электрооборудования проводка начинает работать в режиме максимальной нагрузки. Естественно, что такая эксплуатация, вызывающая усиленный нагрев кабеля или проводов, неизбежно приводит к ослаблению изоляции, из-за чего в проводке происходит короткое замыкание.

Тонкие тонкие стенки пластиковых труб и коробок из ПВХ не выдерживают закрытия без перегорания, поэтому закрытие, увы, неминуемо повлечет за собой возгорание.

Во-вторых. № Скрытая проводка с использованием гофрированной трубы или коробки из ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, является объектом повышенного внимания со стороны заклепок в деревянных домиках грызунов, ищущих «Пробные зубы» детали вашего коммуникации.

Для мышей, а тем более для крыс не составит труда разграбить достаточно тонкую трубу или короб из ПВХ, побелить жилы проводов, следствием чего является короткое замыкание в скрытой проводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытиях деревянных домов со временем скапливается огромное количество древесной пыли. В результате малейшая искра приводит к возгоранию. Самое страшное — сразу определить место возгорания и ликвидировать его практически невозможно, так как процесс горения, происходящий за стенами и перекрытиями, скрыт от глаз. Поэтому даже залив с водой и пеной все вокруг, быстро потушить пожар все равно не удастся.

Можно ли избежать этих проблем?

На первый взгляд, если произвести прокладку электропроводки в деревянном доме по требованиям СНиП, ПЭУ, проблем не возникнет. Однако на самом деле не все так просто. Прежде всего потому, что требования ПУЭ к устройству электропроводки в деревянных домах крайне жесткие. Кстати, именно жесткость стандартов чаще всего вынуждает «доморощенных» электриков их нарушать.

Тем не менее, огнестойкая прокладка электропроводки в деревянном доме — мероприятие фактически свершилось, пока вы можете выбирать, какую использовать проводку.

В таблице ниже приведены виды электропроводки и способы прокладки проводов и кабелей по условиям пожарной безопасности.

Рассмотрим подробнее всевозможные противопожарные разводки в деревянном доме.

Скрытая проводка

Хотя большинство грамотных источников по этой теме не рекомендуют Монтаж скрытой проводки согласно боевой, в нашем случае деревянных конструкций, однако условия соблюдение требований пожарной безопасности И отсутствие проблем с финансами сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в части, касающейся прокладки скрытой проводки внутри помещений.

На самом деле способов противопожарной прокладки скрытой проводки в деревянном доме всего два.

Одно из них — прокладка скрытой проводки с металлом Рукав (Трубы) . Основным преимуществом этого метода является то, что при возгорании металлическая трубка защищает конструкции поверхности от возгорания.

При использовании этого способа разводки потребуется соблюдение нескольких жестких условий: для защиты стенок трубы от коррозии она должна быть окрашена изнутри или оцинкована.Чтобы защитить изоляцию кабеля от острых краев, приводящих к разрезанию труб, на их концы следует надеть специальные пластиковые заглушки. Плюс для такой разводки нужно будет просверлить стенки углубления в большей толщине в виде каналов, в которые, собственно, и укладываются металлические трубы.

Оптимальный вариант для такого варианта — медные трубы. Благодаря тому, что трубы из меди достаточно гнутся и их можно проложить без специальных инструментов, монтаж электропроводки упрощается хоть в некоторой степени.Однако за простоту и удобство придется заплатить высокую цену, буквально медные трубы стоят очень дорого.

В соответствии с ГОСТ Р 50571.15-97 (IEC 364 5 52 93): § 522.3.2, трубы следует прокладывать с небольшим уклоном, чтобы исключить возможность образования конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, одинаковый угол наклона или герметичность соединений крайне сложно, если не сказать невозможно.

Второй способ прокладки скрытой проводки в деревянной конструкции — по слою штукатурки (примечание) Толщиной не менее 10 мм со всех сторон.

Метод кажется Простым, однако при его использовании возникает вопрос: как соблюсти нормы ПЭУ относительно изменчивости проводки. Как вариант, можно укладывать в штукатурку, предварительно утрамбовав ее в гофре. Формально, конечно, стандарты ПЭУ будут соблюдаться, но по факту жесткая проводка будет невозможна.

Более того, ни один специалист не может предсказать, как штукатурка будет вести себя на деревянных поверхностях через некоторое время. Там будет трещина? Она начнет отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться как минимум странно.

Следует подчеркнуть, что оба эти метода достаточно затратны и по средствам, и по усилиям, и по времени. Плюс еще на стадии строительства проектирование электропроводки.

Обрыв проводки

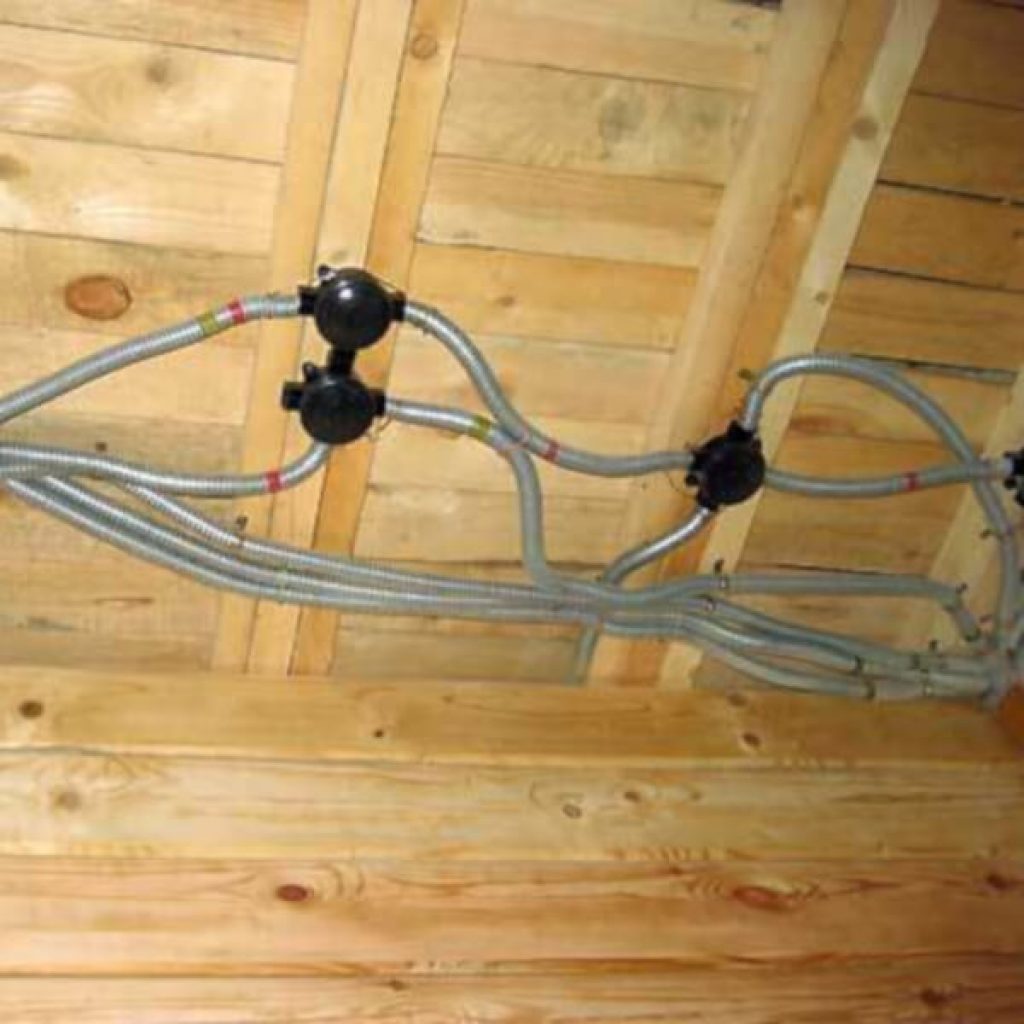

— Электропроводка в гофрированной электротрубе

Этот метод предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два и более кабеля.

К недостаткам метода можно отнести, прежде всего, его эстетичность — перспектива «украсить» свой дом несколькими рядами гофрированных труб вряд ли может понравиться.С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно уложить точно, «в струну», все ее изгибы и провисания тоже не добавят очарования вашему жилищу.

Еще один минус: гофрированная труба — отличный «пылеуловитель», удалить скопившуюся пыль с которой очень сложно.

— Электромонтаж в распределительных коробках (кабельных каналах)

В этом методе кабель вводится от негорючего пластика и закрывается защелкивающимися крышками.

Основная проблема при использовании этого метода связана с неизбежной усадкой деревянного дома. В среднем это 1 см на 1 м высоты дома, и эти значения даны для домов из качественного клееного бруса, усадка которого минимальна. На практике это означает усадку в три сантиметра (для типичного двухэтажного дома) Прокрутите вниз все ящики, крышки полетят, сам ящик треснет. В итоге — проводку придется переделывать!

Во-вторых, чтобы аккуратно и плавно установить пластиковые ящики, потребуется определенная сноровка и сноровка.Добавляют хлопоты аксессуары — увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых безопасно установить кабельные каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабельных каналах — скучный, офисный вид.

К преимуществам этого метода можно отнести его невысокую стоимость, минимальные трудозатраты и возможность в будущем легко производить любые изменения.

— Разводка открытого кабеля

Последний мы считаем самым оптимальным из всех способов прокладки электропроводки в деревянном доме — открытой кабельной разводкой.

Естественно, при использовании незащищенного открытого кабеля также не приходится говорить об эстетике помещения. Мало того, что сам кабель в обычной изоляции (например, самый обычный ПУНП) выглядит довольно тускло, поэтому все равно придется установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см. см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Его основные достоинства — возможность соблюдение всех необходимых требований безопасности плюс, оригинал, необычайная популярность В последнее время оформление интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

Компания САЛВАДОР ООО

Подключение ручек и трубок — InterNACHI®

от Ника Громико, CMI® и Кентона Шепарда

Электропроводка с ручкой и трубкой (K&T) была ранним стандартизированным методом электропроводки в зданиях, широко использовавшимся в Северной Америке примерно с 1880 по 1940-е годы. Система считается устаревшей и может представлять угрозу безопасности, хотя некоторые опасения, связанные с ней, не заслуживают.

Инспекторы

InterNACHI должны всегда отказываться от проводов с ручкой и трубкой во время своих проверок.

Факты о проводке с ручкой и трубкой:

  • Это не опасно по своей сути. Опасности, связанные с этой системой, возникают из-за ее возраста, неправильных модификаций и ситуаций, когда изоляция здания охватывает провода.
  • У него нет заземляющего провода, поэтому он не может обслуживать трехконтактные устройства.
  • Хотя он считается устаревшим, нет кода, требующего его полного удаления.
  • В разных юрисдикциях к нему обращаются по-разному. В некоторых областях его необходимо удалить во всех доступных местах, в других — нет, но осмотрите его из соображений безопасности.
  • Не допускается ни в каком новом строительстве.

Как работает проводка с ручкой и трубкой:

Электропроводка

K&T состоит из изолированных медных проводников, проходящих через просверленные отверстия в деревянных каркасах через защитные фарфоровые изоляционные трубки. По длине они поддерживаются прибитыми фарфоровыми ручками.Там, где провода входят в проводное устройство, такое как лампа или выключатель, или были втянуты в стену, они защищены гибкой тканью или резиновой изоляцией, называемой «ткацким станком».

Преимущества проводки с ручкой и трубкой:

  • Электропроводка K&T имеет более высокую допустимую нагрузку, чем электропроводка того же калибра. Причина этого в том, что горячий и нейтральный провода отделены друг от друга, обычно на 4–6 дюймов, что позволяет проводам легко рассеивать тепло в свободный воздух.
  • Провода
  • K&T с меньшей вероятностью, чем кабели Romex, могут быть проколоты гвоздями, потому что провода K&T проходят далеко от каркаса.
  • Фарфоровые компоненты имеют практически неограниченный срок службы.
  • Первоначальный монтаж проводки с ручкой и трубкой часто превосходит современную проводку Romex. Монтаж электропроводки K&T требует большего мастерства для установки, чем Romex, и по этой причине неквалифицированные люди редко когда-либо устанавливали его.

Проблемы, связанные с проводкой K&T:

  • Небезопасные модификации гораздо чаще встречаются с электропроводкой K&T, чем с Romex и другими современными системами электропроводки.Частично причина этого в том, что K&T настолько стар, что существует больше возможностей для неправильных модификаций.
  • Изоляция, покрывающая проводку, создает опасность возгорания.
  • Со временем имеет свойство растягиваться и провисать.
  • Отсутствует заземляющий провод. Заземляющие проводники снижают вероятность электрического возгорания и повреждения чувствительного оборудования.
  • В старых системах электропроводка изолирована лаком и волокнистыми материалами, которые подвержены износу.

По сравнению с современной изоляцией электропроводки, электропроводка K&T менее устойчива к повреждениям. Электропроводка K&T с изоляцией из кембрика и асбеста не рассчитана на воздействие влаги. Более старые системы содержали изоляцию с добавками, которые могли окислять медный провод. Изгиб проводов может привести к растрескиванию и отслаиванию изоляции.

Электромонтаж

K&T часто неправильно стыкуется с современной проводкой любителями. Возможно, это связано с легкостью доступа к проводке K&T.

Изоляция зданий:

Электропроводка

K&T предназначена для отвода тепла в открытый воздух, а изоляция будет мешать этому процессу.Изоляция проводов K&T вызовет нагревание, что создает опасность возгорания. Национальный электротехнический кодекс (NEC) 2008 года требует, чтобы эта система электропроводки не была покрыта изоляцией. В частности, говорится, что эта система электропроводки не должна находиться в…

пустоты в стенах, потолках и чердаках, где такие пространства изолированы рыхлым, свернутым или вспененным изоляционным материалом, который охватывает проводники.

Местные юрисдикции могут принимать или не принимать требования NEC.Электротехнический кодекс Калифорнии, например, допускает контакт изоляции с проводкой с ручкой и трубкой при соблюдении определенных условий, таких как, помимо прочего, следующие:

  • Лицензированный подрядчик по электротехнике должен подтвердить безопасность системы.
  • Сертификат необходимо подать в местный строительный департамент.
  • Доступные участки, где изоляция покрывает проводку, должны быть вывешены предупреждающим знаком. В некоторых регионах этот знак должен быть на испанском и английском языках.
  • Изоляция должна быть негорючей и непроводящей.
  • Должны соблюдаться обычные требования к изоляции.

Модификации:

Когда проводка K&T была впервые представлена, обычные бытовые электроприборы ограничивались тостерами, чайниками, кофеварками и

Утюги для одежды. Требования к электричеству в домах середины и конца 20-го века -го -го века

нельзя было предвидеть в конце 18, -х, веке, когда электричество для многих считалось преходящим увлечением.Существующие системы K&T печально известны модификациями, сделанными в попытке соответствовать возрастающей силовой нагрузке, необходимой для телевизоров, холодильников и множества других электроприборов. Многие из этих попыток были предприняты недостаточно подготовленными мастерами, а не опытными электриками, работа которых сделала систему электропроводки уязвимой к перегрузкам.

  • Многие домовладельцы приспособились к недостаточной силе тока проводки K&T, установив предохранители с сопротивлением, слишком большим для проводки.Результатом этой модификации является то, что предохранители не сгорают так часто, и проводка будет подвергаться тепловому повреждению из-за чрезмерных токовых нагрузок.
  • Инспекторы нередко находят соединения, обернутые малярной лентой или скотчем вместо изоленты.

K&T Электромонтаж и страхование:

Многие страховые компании отказываются страховать дома с трубчатой ​​проводкой из-за опасности пожара. Иногда делаются исключения для домов, где подрядчик по электрике считает систему безопасной.

Совет для тех, у кого есть проводка K&T:

  • Обратитесь к квалифицированному электрику для проверки системы. Только специалист может подтвердить, что система была установлена ​​и модифицирована правильно.
  • Не запускайте в доме слишком много бытовой техники, так как это может вызвать пожар.
  • Если проводка хрупкая или потрескавшаяся, ее следует заменить. Правильное обслуживание имеет решающее значение.
  • Электропроводку
  • K&T нельзя использовать на кухнях, в ванных комнатах, прачечных или на открытом воздухе.Для безопасного использования в этих местах проводка должна быть заземлена.
  • Ремонт дома может занять несколько недель и стоить тысячи долларов, но небезопасная электропроводка может вызвать пожары, усложнить сделку с недвижимостью и заставить страховщиков нервничать.
  • Домовладельцы должны тщательно обдумать свои варианты, прежде чем принимать решение о ремонте своего дома.
  • Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов K&T.
  • Потенциальные покупатели жилья должны получить оценку стоимости замены проводки K&T.Они могут использовать эту сумму, чтобы договориться о более низкой цене на дом.
Таким образом, трубчатая проводка может представлять угрозу безопасности из-за неправильных модификаций и добавления теплоизоляции здания. Инспекторам следует опасаться этой старой системы и быть готовыми информировать своих клиентов о ее потенциальных опасностях.

% PDF-1.4 % 1390 0 объект > эндобдж xref 1390 106 0000000016 00000 н. 0000004096 00000 н. 0000004372 00000 п. 0000004418 00000 н. 0000004548 00000 н. 0000004585 00000 н. 0000005148 00000 п. 0000005284 00000 п. 0000005696 00000 п. 0000006133 00000 п. 0000006648 00000 н. 0000006828 00000 н. 0000007008 00000 н. 0000007187 00000 н. 0000007449 00000 н. 0000007564 00000 н. 0000007677 00000 н. 0000007793 00000 н. 0000007822 00000 н. 0000008488 00000 н. 0000008744 00000 н. 0000009249 00000 н. 0000009726 00000 н. 0000011689 00000 п. 0000011828 00000 п. 0000012271 00000 п. 0000012658 00000 п. 0000013139 00000 п. 0000013168 00000 п. 0000013481 00000 п. 0000015359 00000 п. 0000016656 00000 п. 0000018280 00000 п. 0000019873 00000 п. 0000021670 00000 п. 0000023243 00000 п. 0000051162 00000 п. 0000051873 00000 п. 0000053920 00000 п. 0000054465 00000 п. 0000054727 00000 п. 0000065133 00000 п. 0000065253 00000 п. 0000065432 00000 п. 0000074348 00000 п. 0000083320 00000 п. 0000083391 00000 п. 0000083462 00000 п. 0000083553 00000 п. 0000085147 00000 п. 0000085419 00000 п. 0000085605 00000 п. 0000085715 00000 п. 0000096877 00000 п. 0000097148 00000 п. 0000097189 00000 п. 0000098140 00000 п. 0000098518 00000 п. 0000098941 00000 п. 0000099324 00000 п. 0000099696 00000 п. 0000100157 00000 н. 0000100517 00000 н. 0000107534 00000 п. 0000107800 00000 н. 0000108195 00000 н. 0000108270 00000 п. 0000108442 00000 н. 0000108526 00000 н. 0000108633 00000 н. 0000108857 00000 н. 0000109026 00000 н. 0000109160 00000 н. 0000109284 00000 п. 0000109388 00000 п. 0000109498 00000 п. 0000109763 00000 н. 0000109934 00000 н. 0000110116 00000 п. 0000110336 00000 п. 0000110568 00000 н. 0000110741 00000 н. 0000110977 00000 н. 0000111152 00000 н. 0000111360 00000 н. 0000111521 00000 н. 0000111735 00000 н. 0000111900 00000 н. 0000112134 00000 н. 0000112309 00000 н. 0000112503 00000 н. 0000112657 00000 н. 0000112843 00000 н. 0000112993 00000 н. 0000113107 00000 н. 0000113221 00000 н. 0000113337 00000 н. 0000113452 00000 н. 0000113566 00000 н. 0000113680 00000 н. 0000113854 00000 п. 0000114068 00000 н. 0000114232 00000 н. 0000114387 00000 н. 0000003886 00000 н. 0000002469 00000 н. трейлер ] / Назад 427944 / XRefStm 3886 >> startxref 0 %% EOF 1495 0 объект > поток h ޔ UYlW} lQb = Ib; ޒ $) @ h2a1; aU + ֥ j R? PU! $% ‘Yz {ν

Как нанести на карту электрические цепи дома

Наличие карты электрических цепей вашего дома может помочь вам определить источник проблемы.

Электричество движется по кругу. Он движется по «горячему» проводу к свету или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемый, потому что в нормальных условиях он поддерживается на уровне 0 вольт или что-то еще. называется потенциалом земли) к источнику. Этот полный путь представляет собой контур.

В домашней электропроводке цепь обычно обозначает группу огней или розеток, соединенных вдоль такого пути. Каждую цепь можно проследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и / или приборы и обратно.

Внутри панели обслуживания вы можете обнаружить, что электрик или предыдущий домовладелец записал, какие автоматические выключатели или предохранители контролируют цепи. Если на вашей панели нет такой ссылки, рекомендуется составить схему цепей, чтобы в случае необходимости вы могли быстро найти правильные автоматические выключатели или предохранители для отключения или сброса. Хотя следующие инструкции относятся к автоматическим выключателям, такая же процедура применяется к панелям, в которых используются предохранители.

Если автоматические выключатели еще не пронумерованы внутри электрического щита, пронумеруйте их.Составьте список, который можно повесить на внутренней стороне двери. Номера должны соответствовать каждому автоматическому выключателю. После каждого числа отметьте, какими устройствами управляет выключатель.

Для еще более тщательного составления карты вы можете набросать план этажа и делать на нем пометки, в которых указаны номера выключателей для каждого светильника и розетки по всему дому. (Еще один полезный совет: пометьте заднюю часть каждого переключателя и крышки розеток номером автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями.Обратите внимание, что пунктирные линии показывают, какой переключатель управляет каким прибором; они не показывают маршруты проводов.)

Составление карты цепей — это то, что вам следует делать при дневном свете с помощником. Имейте в виду, что в какой-то момент в вашем доме будет отключено все электричество, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и т. Д. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях, отдельных от освещения, а основные приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические печи, часто имеют выделенные цепи.Примечание. Если на вашей электрической панели есть старые автоматические выключатели, их включение и выключение может сломать их, а устаревшие автоматические выключатели будет трудно заменить.

1 На электрической панели отключите все автоматические выключатели. Отдельные автоматические выключатели ответвления управляют каждой цепью. © Дон Вандерворт, HomeTips

2 Сначала определите большие двойные (240 В) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте такое оборудование, как печь и насос для бассейна), пока не найдете нужный.Повторите то же самое с другими крупными автоматическими выключателями и крупными приборами.

3 Попросите помощника подключить небольшую лампу (или любое небольшое электрическое устройство) к стандартной розетке в комнате. Включайте и выключайте прерыватели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, а ваш помощник включит устройство в другие розетки; отметьте все те, которые контролируются этим выключателем.

4 Повторите этот процесс, последовательно включая комнатное освещение, и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.Картографирование домашних электрических цепей

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей. журнальные статьи. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Что такое электрическая дуга?

Электрическая дуга — это когда электричество переходит от одного соединения к другому.Эта электрическая вспышка достигает температуры 35 000 ° F. Возникновение дуги может стать причиной пожара в вашем доме. Вы когда-нибудь слышали жужжание выключателя или розетки? Это дуга. Тепло от дуги сжигает изоляцию вокруг проводов, оставляя путь для дуги, чтобы достичь изоляции или деревянного каркаса в вашем доме.

Ознакомьтесь с этим списком распространенных электрических проблем, при которых может возникнуть дуга.

Заглушки, которые плохо закреплены в розетке

Вилки, которые слишком плохо вставлены в розетку, могут вызвать электрическую дугу.Эта искра может вызвать пожар.

Неработающие розетки

Кажется, это не такая уж большая проблема. Но на самом деле это так. Неисправная розетка означает, что с розеткой что-то не так или соединение нарушено. Любое из этих условий может вызвать электрическую дугу.

Тусклый или мерцающий свет

Мерцающий свет означает, что где-то в вашей электрической системе оборвано соединение. Это может быть обрыв связи, корродированный провод или даже повреждение от животных.Когда свет мигает или гаснет, существует вероятность возникновения дуги!

Автоматические выключатели

Перегруженные цепи отключают автоматические выключатели. В вашей электрической панели часто возникает дуга. Сработавший выключатель — признак серьезной проблемы.

Розетки или выключатели для горячего или копчения

Если электрическая розетка или выключатель горячие на ощупь или дымятся, немедленно устраните проблему! Горячие или дымящие отверстия являются явным признаком возникновения электрической дуги и высокой вероятности пожара.Отключите все питание этой розетки или немедленно выключите ее.

Лампочки, которые перегорают слишком часто

Перегоревшие лампочки могут означать несколько вещей. Во-первых, у вас может быть неплотное соединение между лампочкой и патроном. Во-вторых, у вас может быть слабое соединение между прибором и вашей электрической системой. В-третьих, вы можете испытывать скачки напряжения в вашем доме. Все эти состояния серьезны и требуют вашего немедленного внимания.
