выбор радиатора в квартиру, схема подключения, и цена замены

Если в вашей городской квартире холодно, несмотря на давно запущенную централизованную систему отопления, то не стоит винить в этом коммунальщиков. Чтобы сделать первые выводы насчет того, почему у вас холодные батареи, сначала следует осмотреть их и убедиться в эффективности работы приборов.

Если были обнаружены какие-либо дефекты, то это серьезный повод задуматься над заменой радиатора. Эту работу можно выполнить своими руками. Процесс установки нового радиатора взамен старого не содержит сложных моментов, поэтому даже не имеющий опыта в таких делах человек может справиться с этим.

Какие радиаторы отопления выбрать для замены?

Многие владельцы не берутся за самостоятельную установку батарей отопления в квартиру, так как считают, что это работа им не по силам. Но на самом деле в этом нет ничего сложного. Главное при замене радиатора отопления принимать во внимание все нюансы. Тогда монтаж будет качественным, а после установки батарея прослужит долгие годы, не доставляя проблем.

Один из важных моментов при замене батареи отопления в квартиру – правильный выбор радиатора. Избежать ошибок в этом деле можно, если определяться с тем или иным видом радиатора, заранее зная о технических параметрах изделий, представленных на рынке.

В наше время предлагается большой выбор радиаторов отопления. Среди всего их разнообразия можно выделить несколько основных видов.

Алюминиевые радиаторы

Среди всех видов приборов отопления они являются самыми легкими. Если при замене отопления выбор владельца падет на них, то с установкой этих изделий больших проблем не возникнет. Если говорить о достоинствах, которыми они обладают, то в качестве главного назовем повышенный уровень теплоотдачи. Другое их положительное качество состоит в привлекательном внешнем виде. Эти приборы прекрасно вписываются в любой интерьер. Цена на них вполне приемлемая.

Чугунные радиаторы

Главная из особенностей этих радиаторов отопления состоит в доступной цене. Поэтому для большинства владельцев квартир эти приборы отопления более чем доступны. Другое их достоинство – простота обслуживания. Выполнив качественную установку этих батарей, владелец может быть уверен, что
они прослужат десятилетиями
, обеспечивая комфортный микроклимат в жилище. Но чтобы эти изделия обеспечили эффективный нагрев, в комнате должна быть установлена батарея, состоящая из большого количества секций. Что касается цены, стоят эти приборы отопления недорого, поэтому их приобретение не будет большим ударом по кошельку.

Стальные радиаторы

Приборы обогрева, изготовленные из стали, обладают неплохими характеристиками. Их установка в квартирах позволяет создать теплую атмосферу. Среди их положительных качеств можно отметить стойкость к коррозионным процессам, простоту установки таких изделий и их доступную цену.

Биметаллические радиаторы

Главными преимуществами этих изделий являются небольшая масса и эстетичный вид. Радиаторы этого типа просты в обслуживании. Их установка не доставляет больших проблем. Если владелец городского жилища решит выполнить замену старой батареи на изделие из биметалла, то с большими трудностями он не столкнется.

В радиаторах этого типа сочетаются лучшие качества алюминия и стали. Поэтому они устойчивы к коррозионным процессам, а в процессе эксплуатации обеспечивают высокий уровень теплоотдачи.

Как правильно поменять радиаторы отопления в квартире: разрешения и документация

Если вы решили выполнить установку радиатора в квартиру своими руками, то следует знать, что этот процесс содержит немало нюансов, знать о которых совсем нелишне. Сразу стоит сказать о том, что в большинстве частных домов используется централизованная система обогрева. Поэтому, чтобы произвести замену старого радиатора на новую батарею в квартиру, придется отключить весь дом. А делать это разрешается только специалистам из соответствующих служб.

Еще до начала работ по замене радиатора стоит обратиться в соответствующие службы. Тепловики и ЖЭКи отвечают за отключение подачи воды. Обязательным условием замены батареи по всем правилам является согласование этой процедуры в государственных органах. Если вы решите этого не делать, то когда это вскроется, будете поставлены перед фактом больших штрафов.

Замена отопительных батарей

Замена батареи отопления обычно не вызывает никаких сложностей. Достаточно вызвать специалистов и они в короткий срок качественно проведут работу по установке нового радиатора отопления. Однако не каждый владелец хочет оплачивать их услуги. Многие собственники желают провести эту работу своими силами. И это вполне понятно, ведь больших сложностей при ее выполнении обычно не возникает. Технология, которая используется при замене батареи отопления – простая и понятная.

Процесс замены радиатора

Чтобы установка батареи отопления была выполнена качественно, а впоследствии во время эксплуатации радиатора у вас не возникало проблем, следует знать о технологии замены радиатора отопления. Этот процесс содержит следующие этапы:

  • демонтаж старой батареи. Здесь нет ничего сложного. Все, что потребуется сделать – раскрутить резьбовое соединение. Если же такой возможности нет, тогда
    его придется срезать
    , для чего необходимо использовать болгарку. В любом случае во время работ необходимо действовать аккуратно. Все требования технологии должны неукоснительно соблюдаться;
  • подгонка и навес нового радиатора. Этот момент имеет большое значение, ведь при установке батареи должны быть исключены перекосы. Поэтому крайне важно правильно выверить горизонталь и вертикаль. Для этого в процессе установки новой батареи отопления следует использовать строительный уровень. Кроме него во время работ необходимо применять и другой инструмент;
  • сбор монтажного комплекта. Перед началом работ необходимо подготовить комплект для монтажа батареи, который включает шаровые краны, заглушки для радиатора отопления. Помимо них в его состав входит кран Маевского. Только при условии установки всего этого можно рассчитывать на то, что система будет работать эффективно и качественно;
  • нарезка резьбы на стояке. Для выполнения этой работы используется специальное оборудование. Отметим, что проведение этой операции требуется не всегда. Во многом все зависит от выбранного варианта присоединения батареи отопления к стояку;
  • соединение батареи со стояком. Присоединение радиатора отопления к стояку в настоящий момент может производиться разными способами. Сварка среди них продолжает оставаться самым популярным.

Однако только сваркой все не ограничивается. Можно использовать полипропиленовые или трубы из металлопластика. Это новые способы подключения радиаторов отопления, применять которые стали сравнительно недавно. Главное их достоинство – высокий уровень герметичности и безопасности. Какой способ выбрать, во многом зависит от особенностей конструкции стояка. Значение имеют финансовые возможности собственника квартиры и его личные предпочтения.

Схемы подключения радиаторов: разнообразие выбора

Несколько способов могут использоваться при установке радиатора отопления:

  • монтаж радиатора без перемычек. Подобный способ предполагает выполнение установки «крана-американки». Его применение позволяет во время дальнейшей эксплуатации без проблем снять радиатор в случае необходимости;

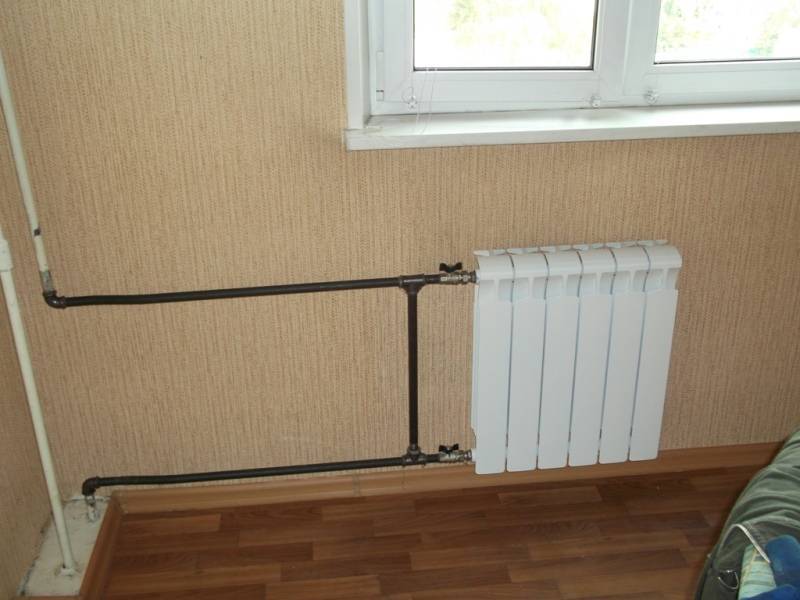

  • установка радиаторов с перемычкой, но без крана. Во время установки радиатора выполняется монтаж специальной перемычки, благодаря которой обеспечивается перекрытие подачи теплоносителя в любое время года. Этот вариант является достаточно удобным и практичным;
  • монтаж батарей отопления с перемычкой и краном. Наличие на перемычке крана дает возможность направлять тепло без потерь.

Как выбрать материал для подключения радиатора?

Разные типы материалов применяются при проведении работ по замене батареи отопления. Перед тем как приступать к этой процедуре, следует решить, какой вариант подключения использовать при установке прибора отопления. Напомним, возможны следующие:

  • сварка;
  • полипропиленовые трубы;
  • металлопластиковые трубы.

Отметим, что в большинстве случаев при установке новых радиаторов используется подключение посредством металлопластиковых трубопроводов. Сварка используется редко, так же, как и полипропилен. Трубы из металлопластика выбирают по причине их высокой надежности. Кроме этого подобные трубные изделия долговечны, а еще обеспечивают высокий уровень герметичности. Вдобавок в квартире такое подключение смотрится эстетично.

Испытание системы – залог надежности работы

Когда работы по установке радиатора отопления завершены, для проверки качества и для личной безопасности следует провести тестирование оборудования. А для этого необходимо попросить специалистов, которые производили слив воды из системы, выполнить её под рабочим давлением.

Стоит знать, что часто только при общем пуске происходит полное заполнение системы, когда давление доходит до уровня 2-4 атм. Если какие-либо дефекты были обнаружены во время испытаний, то они должны быть максимально быстро устранены.

Стоит ответственно подходить к задаче замены батареи отопления в своей квартире. Эффективность работы установленного прибора и теплая атмосфера в жилище в зимнее время во многом зависит от выбранного материала радиаторов и способа его подключения.

Кого не устраивает цена на услугу по замене радиатора, предпочитают выполнять эту работу своими силами. В этом нет ничего сложного. Главное – не отклоняться от существующей технологии, а во время работ применять качественные материалы. Правильная установка радиатора отопления вернет в ваш дом комфорт. Новое изделие высокого качества прослужит дольше, чем старое. После выполненной установки вам не придется долго обращать внимание на приборы отопления в своей квартире.

Оцените статью: Поделитесь с друзьями!

правила монтажа, как смонтировать правильно батарею, схема на фото и видео

Содержание:

1. Выбор радиаторов и подготовка
2. Расчет необходимого количества секций

3. Подготовка к монтажу батарей отопления
4. Правила монтажа радиаторов отопления
5. Монтаж радиатора отопления своими руками

Выполнить монтаж радиатора отопления своими руками при наличии малейших навыков строительных работ несложно. Установка радиаторов отопления своими руками начинается с подготовительного этапа, который включает, в том числе, и выбор типа отопительных приборов, которые планируется подсоединить.

Выбор радиаторов и подготовка


На отечественном рынке теплотехнического оборудования выбор огромен. Что касается стоимости, то приобрести можно как дорогую продукцию, так и изделия по доступным для любого покупателя ценам. Следует отметить, что не всегда дорогостоящие приборы могут оказаться качественным.

Подбирать радиаторы, чтобы выполнить монтаж батарей отопления своими руками, необходимо с учетом следующих моментов:

  • расположение комнаты в доме или квартире. Учитывается этаж (первый или последний). Помещение может находиться как в центре здания, так и быть угловым;
  • наличие потребности в запорных и регулирующих устройствах;
  • материал изготовления труб;
  • требуемый тепловой режим отопительной системы;
  • какая будет использоваться схема монтажа радиаторов отопления;
  • климатические особенности региона проживания.

После изучения всей имеющейся информации приступают к подбору отопительных приборов. Если имеется возможность, то желательно посоветоваться по данному вопросу со специалистом в области теплотехники или прочитать соответствующую литературу. Человек, имеющий соответствующий опыт, может подсказать нюансы проведения таких работ, что в дальнейшем облегчит ремонт батарей отопления своими руками.

В продаже можно встретить радиаторы отопления:

Расчет необходимого количества секций


Покупку и монтаж батареи отопления своими руками начинают с проведения расчетов для выяснения количества секций, которые обеспечат эффективный обогрев помещений. Приблизительное их число подсказать может продавец отопительных приборов во время покупки.
Существует следующий неточный способ расчета: если высота потолков не превышает трех метров, одна секция радиатора способна обеспечить теплом два «квадрата» площади. Дробный результат принято округлять в большую сторону до целого значения.

Безусловно, монтаж батарей отопления в угловой комнате панельного дома или в хорошо утепленной новостройке отличается. Таким образом, подсчет необходимого количества секций отопительных приборов является процессом индивидуальным, поэтому делать расчет, исходя только из размера помещения, нежелательно. Цена обустройства системы отопления в новом доме и старой «хрущевке» будет отличаться в несколько раз.

Подготовка к монтажу батарей отопления


Монтаж отопительных радиаторов из чугуна или из другого сплава начинают при условии наличия набора строительных инструментов. Также нужно иметь при себе результаты расчетов и собственноручно сделанных замеров. А главное, что должно быть у владельца дома или квартиры – это желание качественно выполнить установку (подробнее: "Правильная установка батарей отопления: инструкция").

Правильный монтаж радиаторов отопления невозможен без специальных инструментов, устройств и механизмов.

В наборе для установки батарей должны быть:

  • пассатижи;
  • набор ключей;
  • шуруповерт;
  • строительный уровень;
  • рулетка и карандаш;
  • ударная дрель плюс набор сверл.

Специалисты категорически не рекомендуют зачищать напильником поверхности, которые необходимо будет в дальнейшем соединять, поскольку в таком случае нарушится герметизация.

Правила монтажа радиаторов отопления


Вне зависимости от того, какие приборы предстоит установить (алюминиевые, стальные или другие) правила монтажа радиаторов отопления едины (прочитайте также: "Монтаж алюминиевых радиаторов отопления своими руками").

Обеспечить достаточный уровень комфорта можно только при условии соблюдения таких требований:
  •  для полноценной циркуляции воздушных масс необходимо оставить зазор величиной 5-10 сантиметров, начиная от верха батареи до нижней кромки подоконника;
  • расстояние от низа отопительного прибора до напольного покрытия должно равняться не менее 10 сантиметрам;
  • промежуток от поверхности стены до батареи не может быть меньше 2 и более 5 сантиметров.

Когда монтаж радиатора отопления предусматривает оснащение стены отражающей теплоизоляцией, тогда необходимо купить специальные удлиненные кронштейны. Читайте также: "Какая прокладка для радиатора отопления лучше – виды и способы изготовления".


Монтаж радиатора отопления своими руками


Последовательность действий при установке отопительных радиаторов выглядит следующим образом:
  1. До того, как смонтировать радиатор отопления, необходимо произвести демонтаж старого прибора. Сначала систему освобождают от теплоносителя, слив его самостоятельно, если дом собственный. Если здание многоквартирное, нужно обратиться в жилищно-эксплуатационное предприятие.
  2. Затем производят разметку под крепления для новых отопительных батарей.
  3. Устанавливают кронштейн и навешивают радиатор. После завершения монтажа кронштейна обязательно проверяют надежность его крепления (прочитайте также: "Как сделать декор батареи отопления своими руками используя декоративные панели").
  4. Выполняют установку запорной арматуры и подсоединяют трубы отопительной конструкции. При монтаже запорной арматуры необходимо делать работу очень внимательно и аккуратно, чтобы была обеспечена герметизация мест соединения.
  5. В завершение монтажных работ систему заполняют теплоносителем и проверяют ее узлы на герметичность. На данном этапе не помешает помощь нескольких человек.  Читайте также: "Как сделать монтаж радиаторов отопления правильно - руководство".

Профессионалы рекомендуют устанавливать на каждом отопительном приборе термоклапан, который имеет доступную стоимость. Благодаря данному устройству, изображенному на фото, удастся неплохо сэкономить на отоплении. Установка термоклапана – работа несложная.

При четком выполнении всех правил, инструкций и рекомендаций, процесс монтажа отопительных радиаторов будет завершен успешно. В дальнейшем конструкция теплоснабжения прослужит на протяжении длительного времени. Читайте также: "Монтаж отопления в доме своими руками - правила и советы от специалистов".

Хороший пример монтажа радиатора отопления своими руками на видео:


Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

  • иметь время и желание;
  • знать способы подключения батарей;
  • изучить правила правильного подключения;
  • произвести точные расчёты и замеры;
  • иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

  • Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
  • Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.

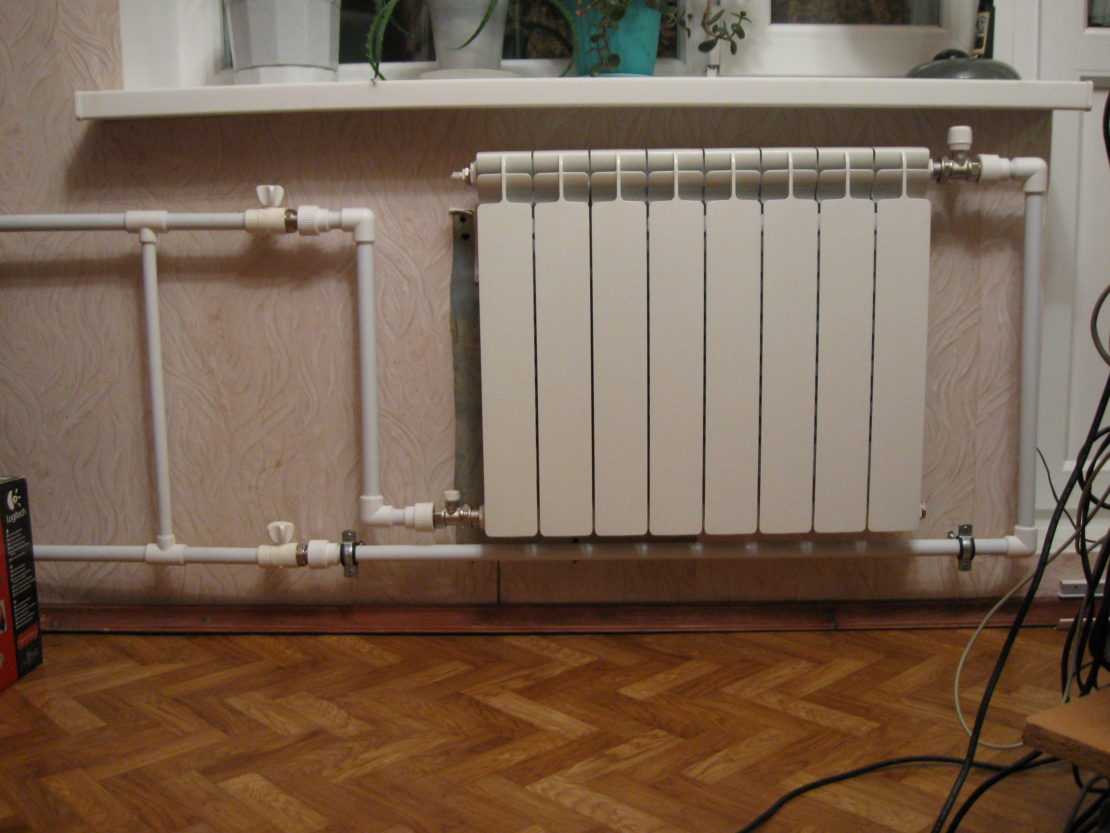

  • Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.
  • При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
  • Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

  1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
  2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
  3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж – две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

Порядок операций при замене батарей отопления

  • демонтаж старой батареи;
  • разметка для крепления новой;
  • установка кронштейнов и навес радиатора;
  • сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
  • присоединение труб отопления.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

как правильно установить радиатор отопления?

Замена батарей отопления в квартире своими руками не такая сложная задача, если имеется необходимый инструмент (болгарка, дрель, шуруповерт, пассатижи, строительный уровень) и профессиональные навыки.

На фото:

Дизайн-радиаторы. Электрический декоративный радиатор удобен тем, что не требует подключения к системе ГВС. Он оснащен нагревательным элементом с мощностью бытовой лампы накаливания – для подключения достаточно установить специальную розетку в сеть с напряжением 220 В.

На фото: модель Greenor Amadhy от фабрики Cinier, дизайн Cinier Johanne.

1 Спуск воды. Перед началом работ следует перекрыть стояк центрального отопления и слить из него воду. Установка радиаторов отопления в квартирах с однотрубной системой отопления (вода последовательно проходит через все квартиры) проводится в неотопительный период. В домах с двухтрубной циркуляцией менять радиаторы можно в любое время – даже в отопительный сезон.

2 Демонтаж отслужившего радиатора отопления. Болгаркой срежьте старую подводку и удалите кронштейны.

3 Сборка радиатора отопления. Вверните радиаторные пробки и заглушку (при необходимости с прокладками), установите запорную и терморегулирующую арматуру, клапан Маевского (кран для спуска воздуха). Учтите, что при затягивании клапана усилия не должны быть выше 12 кг. Лучше использовать динамометрический ключ, позволяющий затягивать клапан с определенными усилиями.

4 Установка кронштейнов. Разметьте места установки креплений и просверлите для них отверстия. Радиатор отопления из двух секций крепится на два крюка - по одному вверху и внизу. Если секций больше - потребуется три крюка: два внизу и один вверху. Для более мощных обогревателей (свыше 9 секций) используется не менее четырех крюков. Кронштейны крепятся в стене на глубину около 12 см и фиксируются дюбелями или цементным раствором.
В деревянных загородных домах радиатор устанавливают на напольных подставках – на стене монтируют лишь поддерживающие крепления.
Внимание! Согласно строительным нормам, установка радиаторов отопления в квартире ведется под оконными проемами, на расстояние не менее 5 см от подоконника и не менее 6 см от пола. Все радиаторы в доме (квартире) должны быть расположены на одном уровне.

5 Установка радиаторов отопления. Повесьте радиатор на кронштейны так, чтобы крюки кронштейнов находились между секциями радиатора, а центр радиатора совпадал с центром окна.
Внимание! Как правильно установить радиатор, чтобы добиться равномерного прогревания всех секций? Радиатор должен висеть в строго горизонтальном положении. Выставить положение радиатора можно с помощью строительного уровня по горизонту.

6 Подсоединение к системе отопления. Для этого совместите трубы подводки с отверстиями в радиаторе. Современные системы отопления предусматривают обязательное подсоединение радиаторов через вентили. С их помощью можно управлять теплоотдачей радиатора.
После монтажа откройте кран подачи воды (если замена проходит в отопительный сезон) и проверьте, не подтекает ли она в местах соединений. Запорный кран следует открывать плавно – во избежание гидравлического удара.

Правила установки радиаторов отопления, СНиП, монтаж и размещение

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Установка радиатора управления

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Отопление вот-вот включат или Правильный монтаж батареи центрального отопления в квартире.

Отопление вот-вот включат

или

Правильный монтаж батареи центрального отопления в квартире.



            На дворе Осень. Холодно сейчас в наших домах, после столь жаркого лета.

Отопление вот-вот включат, и нужно быть к этому готовым. Важно понимать, что помимо тепла, которое радиаторы отопления (батареи) нам отдают в течение года, существенное значение приобретает их правильный выбор, монтаж, и последующее максимально комфортное их обслуживание.

            В отоплении многоэтажных домов в основном применяется однотрубная система, в ней запрещено устанавливать терморегулирующие клапаны радиаторов, при отсутствии перемычки между подающей и обратной трубами.

1. вентиль или термо-регулирующий клапан
2. запорный клапан (детентор)
3. воздуховыпускной клапан (кран Маевского)
4. заглушка
5. вентиль
6. байпас

            Однозначного критерия, как правильно подключить батарею отопления, не существует. Унифицированность конструкции радиаторов позволяет осуществлять подвод труб снизу, сбоку и с обеих торцевых сторон батареи. В настоящее время кроме металлических труб широко используются металлопластиковые, полиэтиленовые и полипропиленовые трубы.

            Наиболее оптимальным  в комплексном соотношении цена/качество/простота монтажа для частного дома, коттеджа является подключение радиатора отопления (батареи) полипропиленом.



Боковое подключение батарей отопления

            Такой способ заключается в подсоединении подводящей ветки (с горячим теплоносителем) к верхнему патрубку радиатора, отводящей ветки — к нижнему. Таким способом обеспечивается максимальная теплоотдача. В случае использования бокового одностороннего подключения для радиатора с большим количеством секций, необходимо установить удлинитель протока теплоносителя, так как последние секции плохо прогреваются. Боковое подключение является наиболее общепринятой схемой для многоэтажных домов с центральной системой горячего отопления.



Диагональное подключение

            Принцип разводки заключен в подсоединении горячей воды к верхнему патрубку с одной стороны радиатора и подсоединении обратки к нижнему патрубку противоположной стороны батареи. Горячий теплоноситель равномерно распределен по всему объему радиатора. Схема отлично подходит для многосекционных батарей отопления и обеспечивает номинальную теплоотдачу.



Нижнее подключение

            Его используют в особых случаях, когда обогревающая система размещена в полу. Труба с горячей водой и труба с остывшей водой подсоединены с противоположных сторон радиатора к его нижним патрубкам и уходят вертикально в пол. Такая схема проигрывает по эффективности боковому и диагональному подключениям.



Внимание! В однотрубной системе обязательно наличие нерегулируемой байпасной линии, диаметр которой меньше основной линии на одну ступень.





            Если дом многоэтажный и старый – лучше не рисковать оставив чугунные радиаторы, т.к. со временем внутренние проходные отверстия все равно забиваются (качество теплоносителя оставляет желать лучшего), за многолетний срок эксплуатации происходит значительная коррозия (в некоторых местах начинается течь), да и внешний вид с многочисленными слоями краски, прямо скажем,  ужасный.





            Решать конечно Вам, но заменить батареи на более эстетичные  и надежные биметаллические БЫЛО БЫ ПРАВИЛЬНО.





            Помимо перечисленных, назову ещё три причины,  по которым может быть, необходимо заменить батареи отопления:

- во-первых, в подводящих трубах могут быть свищи;

- во-вторых, батареи отопления, могут располагаться не под окнами, а быть развернуты в комнатах.

- в-третьих, перспектива залить квартиру бурой горячей жидкостью, да ещё обрадовать тем же соседей снизу – мало привлекательна.





            Весь процессзамены батарей отопления можно разбить на два этапа – это подготовительный этап, потому что от того на сколько тщательно Вы подготовитесь к данному процессу, не пропустите даже самой маленькой мелочи, будет зависеть результат и быстрота замены отопления. «Почему важна быстрота?» — спросите Вы. А потому, что если весь этот процесс происходит в отопительный сезон, а это чаще всего и происходит.   Осенью —  в начале отопительного сезона вылезают все неприятности, придется отключать систему отопления минимум по стояку, на котором расположены радиаторы, а максимум зависит от наличия и работоспособности запорных вентилей в подвале (которым уже тоже  по 30 лет). В практике бывают случаи, когда отключают целый дом, т.к. это бывает единственной работоспособной задвижкой.



И второй этап – это собственно сам процесс замены батарей отопления.



Необходимо действовать по плану:

- замеряете все необходимые размеры;





Обозначения на схеме:

1 — выходное отверстие из радиатора соседа сверху;

2,4,5,7,9,12,13,15,17,18,20 – труба металическая;

3,6,16,19 – уголок 90˚;

8,14 – тройник;

10, 11- шаровой кран;

21- входное отверстие в радиатор соседа снизу.



            Замеряете необходимые длины трубы в своей квартире (сумма отрезков 7,9,12,13,15, при необходимости 5, 17). Диаметр трубы берете тот же, каким была подключена заменяемая батарея отопления.




 - закупаете новые радиаторы отопления с фурнитурой, фитинги и трубы.







- подготавливаете необходимый инструмент.





            Несколько рекомендаций, которые помогут Вам, правильно выполнить в доме работы по отопительным радиаторам (батареям).



1.  Сантехник при доме.

Начнем с того, что установку батареи центрального отопления обычно не выполняет сантехник, вызванный по "желтым страницам", поскольку это очень ответственная работа и здесь должен быть штатный сантехник, обслуживающий данный дом или управляющая организация. Ведь с батареями центрального отопления шутки плохи , и в случае плохого монтажа, Вы ничего не сможете сделать, если вдруг просочится кипяток и польется к Вам на пол и дальше вниз к соседям. Вообще есть работы, где вызов мастера является обязательным.



2. Количество секций батареи на квадратный метр

Очень спорный вопрос. Дело в том, что нормы, которые заложены в справочниках по отопительным системам предусматривают такую температуру, которая лично для  Вас может оказаться абсолютно не приемлема. Одни любят, чтобы было слегка прохладно в квартире, другие, наоборот, не терпит, если в доме ниже +25 градусов. Поэтому, лучший совет, сходите к своим знакомым, у которых уже установлены батареи и оцените, как бы Вы себя чувствовали в подобной ситуации. Например, так сделал Я. Сколько, меня не уверял сантехник, что 5 секций мне будет за глаза, я все же поставил 6, а потом жалел, что не 8. Вот Вам и расчет!, Вот Вам и нормы по справочникам!  Сантехник Вам в этом точно не помощник!



3. Применяйте только итальянские или немецкие комплектующие !!!

Вы же понимаете, в серьезном деле - качество, качество и еще раз качество. Здесь не экономьте !!! Никогда !!!

Лучше подкопите денег. Мой Вам добрый совет!



4. Когда пускают воду, постарайтесь быть дома.

Ну здесь все понятно, объяснять особо не нужно.



5.  Наличие шаровых кранов с концов батареи - обязательно!

Шаровые краны с концов батареи очень важны, т.к. в случае проблем с батареей, Вы всегда сможете перекрыть воду и поменять батарею или секцию.





6. Наличие перемычки с шаровым краном обязательно!

Внимание! Отсутствие перемычки на батареи центрального отопления, пожалуй, самая распространенная ошибка! Перемычка нужна для того, чтобы, если вдруг, Вы зимой надумали чинить батарею, прочищать ее или наращивать дополнительные секции, то закрыв шаровые краны, Вы обязаны обеспечить проток воды через Вашу квартиру! Вода в Вашем доме постоянно должна идти! Эту роль и выполняет перемычка.







Вы ее ставите и открываете на ней шаровый кран. Все. Ток горячей воды через Вашу квартиру обеспечен!

Хочу поделиться с Вами довольно Важной информацией, касающейся перемычки или  Байпаса– это одно и тоже, для тех, кто не знает.





            Батареи центрального отопления со снятыми заглушками, таят в себе скрытую опасность. Так вот, на этом дело-то не заканчивается.

            Речь пойдет о трубопроводной обвязке радиаторов отопления батарей. Рассмотрим классическую современную обвязку радиатора с металлопластиковыми трубами, в которой присутствуют 3 вентиля:





Внимание! Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.



            Два вентиля перекрывают радиатор и один стоит на байпасе (перемычке) и может направлять поток или через радиатор или в обход. Также хорошо виден переход со стальной трубы на металлопластиковую.

            Теперь самое главное – в чём тут скрытая опасность??! А вот в чём! Если, что то случится с радиатором: сам потечет или уплотнение штуцера нарушится, то мы его спокойно отключим вентилями.

            А что делать, если что-то случится с перемычкой? Ничего нельзя сделать! Туши свет и сливай воду (причём в прямом и переносном смысле). Представили, какая таится здесь опасность затопления горячей водой всех нижних этажей? Я думаю, что ещё не представили. Все скажут, что металлопластиковые трубы используются повсеместно, а Вы тут прикопались, к какой то перемычке на радиаторе отопления (батарее). Попробую объяснить – все металлопластиковые трубы, которые мы ставим в ванной, туалете и на кухне скрыты от прямого доступа. Они проходят или в коробах, или внутри шкафов, а ещё лучше – полностью замуровываются в стены!

Примечание: Байпас батареи всегда открыт и находится, что самое главное, в местах постоянного пребывания людей!

            Убедил хоть на половину? Теперь посмотрим, как её можно повредить! Я приведу несколько вариантов:

– Вы передвигаете диван, смотрите на батарею и окружающую мебель и забываете про перемычку. С усилием придвинув спинку дивана к стене и задев перемычку, вы её обязательно вырвите из фитингов.

– Ваш маленький ребёнок заигрался с чем-нибудь тяжёлым (например с папиным молотком) и, ударив по перемычке, сломал её. (когда моему другу было 4 года, он сломал маме палец на ноге, когда ему попался в руку молоток. Правда, правда…).

– Сосед сверху или снизу, позавидовав вашему ремонту, тоже начал менять батареи. При раскручивании с большим усилием старых муфт, труба (стояк) может начать поворачиваться из за плохого крепления в перекрытии. Это может привести к разгерметизации крепления металлопластика к фитингу.

Это лишь несколько примеров, которые приходят на ум.



Внимание! Единственный способ избежать возможных причин поломки перемычки – это делать её из стальной трубы. Тогда металлопластик будет только между батареей и вентилями. Нужно всего лишь найти сантехника с неформальным подходом к своей работе, который согласится сделать байпас из куска стальной трубы. Вы ещё сэкономите на двух лишних фитингах!



Установить стальную перемычку на батарею центрального отопления у себя дома

            Для данной работы Вам в любом случае нужен сантехник, поскольку будут нюансы монтажа, когда Вы один не справитесь. Второй момент - это постараться уговорить сантехника на такую необычную для него работу, поскольку как монтировать перемычку, арматуру и батарею – он знает, но Ваша стальная труба его может удивить.



Всего Вас ожидает 4 трудности, о каждой из которых по порядку.

Трудность 1. Где найти стальную водопроводную трубу?

            Не во всех магазинах, продающих водопроводную арматуру и пластиковые трубы -  есть стальная труба! Но проблема, на самом деле, решается очень просто – на Вашей старой батарее должна быть перемычка, вот её и можно использовать:









Итак, трубу под перемычку Вы нашли. Если Вы будете ее переставлять, то необходимо ее как-то монтировать. Все стальные трубы, как известно, соединяются с помощью сварки или скруткой резьбовых соединений.







            Если Ваша труба приварена с двух сторон, и вы решили ее переставить. Для этого

 снимаете байпас (перемычку), а потом нарезаете резьбу с двух сторон.



ВНИМАНИЕ! Убедитесь, что Вы отключили воду в батарее отопления !!!



            Отпиливаете трубу под самое Т-образное перекрестие, чтобы иметь как можно длиннее трубу. Отпилить можно либо с помощью ножовки, либо с помощью болгарки.

            Если байпаса нет – замерьте и приобретите необходимой длинны, бесшовную стальную оцинкованную трубу  ¾ или ½ дюйма. Также следует приобрести специальный кран, или, как его называют кран Маевского.





            В процессе эксплуатации батарей в их верхних частях собираются пузырьки воздуха и образуют воздушную пробку. Для ее удаления в верхней части батареи отопления должен быть установлен кран Маевского, с помощью которого можно стравливать воздух. Существуют так же автоматические удалители воздуха, но они дороже, менее надежны и срабатывают в любое время - вы будете рады проснуться ночью от громкого шипения?



Примечание: Для внутридомовых систем отопления, как правило, используют ½- и ¾-дюймовые трубы с диаметром условного прохода 15 см и 20 см соответственно.



Трудность 2. Как нарезать резьбу на втором конце трубы и на перемычки ?





            С помощью шведок, отсоединяете радиатор отопления (батарею),  вывинчивая переходные муфты с труб резьбовых соединений. Там где есть старая резьба, проходите по ней леркой - это специальный инструмент для нарезания черновой и чистовой резьбы, чтобы её обновить.  Тут серьёзных усилий не потребуется.

Примечание: Приспособление для нарезки черновой резьбы требует определенного пространства.







            Сначала нарезаете 5,5-6 витков  черновой резьбы, для этого промазываем трубу и резцы маслом, солидолом, или домашним салом, для того, чтобы легче нарезалась резьба, и меньше был износ инструмента.





            Затем резьбу проходите чистовой плашкой.  Так же смазывая резьбу и зубья на плашке. Теперь накручиваете  тройник без льна, и считаете на сколько оборотов он накручивается. Обычно в тройнике 5-6 витков, поэтому  нарезаете на трубе 5.5 витков,  наматываете лен,  промазывая голую резьбу и поверхность подмотки паковочной пастой или масленой краской немного.





 Когда вы затягиваете резьбовое соединение, лен пропитывается равномерно.Накручиваете два тройника на трубы. Небольшое количество краски неизбежно выдавится на край тройника. Чтобы она не бросалась в глаза — лучше взять краску в тон радиатору.



Внимание! Обязательно, на железную трубу нужно накручивать не менее 4-ох оборотов!!!



            Собираете всю конструкцию без перемычки, и точно отмеряете длину новой перемычки, ведь дальше ее нужно распилить по размеру и нарезать резьбу.

            Вы отпилили или купили перемычку нужного размера и диаметра, распилив предварительно пополам, и держите ее в руках.

Внимание! Чтобы, радиатор отопления работал правильно, нельзя уменьшать диаметр трубы подключения к радиатору. Если стояк отопления диаметром ¾, а перемычка  ½ -дюйма, то трубы подключения к радиатору отопления диаметром ¾ дюйма.

            Самая большая трудность заключается в том, что при нарезании резьбы труба должна быть зафиксирована: руками ее не удержать, т. к. труба будет в любом случае проворачиваться.  В идеале нарезать резьбу на стальной трубе лучше всего на токарном станке, если нет станка, то в тисках. Но тисков такого размера в квартирах ни у кого нет, а если и найдёте, то их негде закрепить, потому что ни один стол такого усилия не выдержит, сто процентов!

            В гараже, на даче у себя или у знакомых зажав в тиски перемычку и взяв вороток или рычаг с леркой нарезаете резьбу с двух сторон по аналогии рассказанной выше.



Трудность 3. Как монтировать готовую перемычку?

            Теперь в установленные два тройника,  монтируете перемычку – один конец крепится в нижнем тройнике, другой в верхнем тройнике.





            На верхнюю резьбу перемычки наматываете лён, и начинаете ввинчивать в верхний тройник. Аналогичную процедуру выполняем с нижней перемычкой. Далее ставите два шаровых крана к батареи.





Внимание! Если уплотнителя (пакли) будет мало – соединение будет не герметичным, если много – может произойти разрыв деталей, поскольку большинство сантехнических изделий изготовлены из цветных металлов (бронза, латунь), а они, как известно, достаточно мягкие.

            Длина перемычки,  состоящая из двух частей должна быть такой, что бы их можно было закрутить до упора с усилием в верхний и нижний байпасные тройники, а (переходник) или шаровой кран на байпасе должен вывинчиваться так, что бы полностью освободить сечение, но и слишком сильно вывинтиться не должны. Поэтому, еще до нарезания резьбы, перемычка должна быть точно замерена по длине!

                На резьбы подводки в середине байпаса сгоняете контргайки для переходника (переходной муфты) или шарового крана.





                Переходник накручиваете полностью, на одну из перемычек нижнею (верхнею). Предварительно намотав лен на эту резьбу по аналогии рассказанной выше. После этого на резьбу второй перемычки также наворачиваете лён с пастой или краской. Выкручивая переходник из одной перемычки, вкручиваете во вторую, так чтобы переходник стал на середине резьбы этих перемычек. Затягиваете с умеренным усилием контргайки, которые, кстати, Вы не забыли навинтить на центральные части перемычки байпаса перед монтажом.

Примечание: Данный способ позволяет самостоятельно без сварки, используя современные тройники, правильно и самое главное надежно выполнить монтаж байпаса в квартире, а при желании установить на нем шаровой кран.



Трудность 4.  Придется в магазине поискать нужный тройник!

            Любой водопроводчик знает, как делать сборку деталей, но здесь есть еще один нюанс! Все современные тройники выглядят примерно так:







Внимание! В эти тройники трубу можно закрутить только в верхнюю часть! Дальше ввинчиваться труба не будет. Тройники, которые позволяли ввинчивать трубы с перекрыванием сечения выпускались в большой массе, только в советское время. Сейчас их довольно сложно найти. Придется обойти немало магазинов, прежде чем найти, где их продают. В некоторых магазинах, продавцы даже не понимают, о чем их спрашивают.



Выглядит такой тройник так – совсем некрасивый и чёрный:





            Отечественная промышленность выпускает такие тройники до сих пор. Надо просто сразу поставить перед собой или водопроводчиком задачу - хороший водопроводчик уж точно знает, где можно купить нужный тройник.



Внимание! Радиаторы необходимо устанавливать строго вертикально,





поскольку, если ребра радиатора будут под наклоном, то со временем будет равномерно накапливаться воздух, который надо будет постоянно выдувать через особый кран Маевского вручную, это приведет к снижению мощности самого радиатора.







Внимание!  После того, как батареи смонтированы — обязательно заполните стояки и внимательно осмотрите резьбы и сами приборы на предмет течей. Понятно, что давление и температура не будут равны эксплуатационному - однако все серьезные огрехи вылезут.



Примечание: Если радиаторы отопления (батареи) меняются зимой, в разгар сезона — при запуске стояков лучше иметь с собой любое средство связи, позволяющее при серьезной утечке сбросить стояки сразу, не тратя время на подъем в квартиру и обратный спуск.







            И не нужно забывать, что и демонтаж (а это тоже встречается) также должен быть правильным, чтобы не привести к возможной беде.



Внимание! Самопроизвольный перенос и подключение собственного радиатора отопления (батареи), без согласования со специалистами ЖКХ может создать массу проблем и себе, и соседям.



Желаю Удачи!!!



P. S. Далеко не уходите! Возвращайтесь снова,  Дорогие Читатели. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища - своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку - Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S.S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Установка радиаторов отопления в квартире: схемы и нормы

Радиаторы отопления отличаются между собой конструкцией и металлом, из которого они изготовлены.

Каждый из видов в большей или меньшей мере подходит для квартиры.

Виды радиаторов

Биметаллические. Конструкция имеет элементы, сделанные из разных металлов. Бывают пары алюминий-медь и алюминий-сталь. Хорошее решение для квартиры. Имеют наибольшую среди радиаторов других видов теплоотдачу. Легко монтируются, имеют высокое рабочее давление — 35 атм. Стоят относительно дорого.

Алюминиевые радиаторы относительно легко устанавливать, у них хорошая теплоотдача. Рабочее давление — до 18 атм., что делает возможной установку в высотных домах. Почти не поддаются коррозии. Не устанавливаются, если трубы сделаны из меди, так как этот металл входит в реакцию с алюминием, что разрушает как трубу, так и устройство.

Чугунные распространены в старых домах небольшой этажности из-за невысокого рабочего давления max 12 атм. Не очень подходят для квартир, так как, во-первых, они тяжелые, что делает процесс монтажа трудным. Устройства медленно нагреваются и медленно остывают, что затрудняет регулировку температуры в помещении. С другой стороны эти устройства не реагируют с теплоносителем, долговечны.

Стальные. Недорогое решение для многоквартирных домов в несколько этажей. Быстро ржавеют, поэтому срок службы невелик — 15-25 лет. Но их легко монтировать. Совмещаются с любыми трубами. Возможность наращивания дополнительными секциями отсутствует.

Установка радиаторов отопления в квартире

Существуют специальные предписания по установке тепловых радиаторов. Они прописаны в СНиП. Устройство должно выдерживать давление теплоносителя в отопительной системе

Металл, из которого сделан радиатор, не должен составлять с трубами системы гальванические пары. Это происходит, к примеру, при взаимодействии алюминия и меди. Реакция такого соединения приведет к коррозии.

Расстояние между прибором и выступающей частью подоконника должно быть 10 см. Если этот показатель составляет менее 75% глубины радиатора, высвобождение теплового потока будет затруднительно.

Между нижним краем устройства и полом должен быть зазор не менее 10 см и не более 15 см. При маленьком расстоянии теплообмен будет проходить неэффективно и медленно, а при большом будет наблюдаться сильный перепад температуры по высоте комнаты.

Важно: верхние плоскости секций радиатора должны находиться в одной плоскости, разброс более чем в 3 мм недопустим.

В случае, если прибор установлен не под окном, а возле стены, расстояние между этими двумя поверхностями составляет не менее 20 см.

Расположение радиатора

Тепловое устройство устанавливается таким образом, чтобы его теплоотдача была максимально эффективной.

Наилучшее место — под окнами, так как именно посредством их происходят самые большие теплопотери. Если помещение имеет внешнюю холодную стену, на ней устанавливают дополнительные радиаторы.

Трубы в отопительной системе:

  • Стальные трубы традиционно устанавливаются в многоквартирных домах большой этажности. Переносят высокое давление и температуру. Подвержены коррозии.
  • Металлопластиковые стали использоваться при прокладке отопительной системы недавно, но они уже успели стать популярными. Удобные при установке радиаторов.
  • Полипропиленовые трубы тоже пользуются популярностью. Простота монтажа обуславливается возможностью неразъемного соединения посредством метода диффузионной сварки.
  • Полиэтиленовые трубы хоть используются не часто из-за несколько высокой цены и небольшой области применения. Последнее связано с особенностью конструкции, а точнее - радиуса изгиба.
  • Медные — редкое решение из-за дороговизны и высоким требованиям к теплоносителю. Устанавливаются только в частных домах.

Фурнитура

К фурнитуре относятся вспомогательные элементы. Кран Маевского предназначен для стравливания воздуха или других газов из радиатора. Присутствие воздуха в отопительном приборе называется «воздушная подушка». Она может стать причиной некорректной работы радиатора.

Внимание! Перед тем, как стравливать воздух в радиаторах отопления, внимательно изучите инструкцию во избежание разгерметизации системы.

В продаже есть также отражающие экраны, которые крепятся на стенке позади отопительного устройства, призваны уменьшить теплопотери. Испарители на радиатор, которые поддерживают влажность воздуха в помещении. Вентиляторы, которые устанавливают на сам прибор с целью увеличения теплоотдачи и сушилки.

Что мешает эффективному отоплению?

В помещении может быть холодно не только из-за плохой работы устройства, но и из-за преград, которые устанавливает сам человек. Теплоотдача уменьшается если:

  • радиатор закрыт длинными портьерами;
  • устройство закрыто мягкой мебелью;
  • есть выступающие подоконники;
  • поверх расположены декоративные решетки.

Схемы подключения и установка дополнительного радиатора

Существует несколько схем установки радиаторов отопления в квартире:

  1. Боковое. Самая распространенная схема подключения из-за высокой теплоотдачи. Труба, по которой подается теплоноситель, соединяют с верхним патрубком, а отводящую — соответственно с нижним.
  2. Нижнее используют преимущественно в квартирах, где трубы спрятаны в полу или проходят под плинтусом. Патрубки для подачи и отвода располагаются внизу.
  3. Диагональное используют для подключения радиаторов, количество секций у которых превосходит 12 штук. Теплая жидкость подается в верхний патрубок с одной стороны батареи, а выводится через нижний с другой.
  4. Последовательное можно использовать лишь в системах с высоким давлением, которое способно обеспечить движение теплоносителя по всем радиаторам.

Установка дополнительного радиатора:

  1. Выводят теплоноситель из системы.
  2. Выбирают место для креплений и устанавливают кронштейны.
  3. Собирают радиатор. Для этого используется специальный уплотнительный лен. Для затягивания соединений надо использовать динамометрический ключ.
  4. На одно из боковых неиспользуемых отверстий устанавливается кран Маевского. Остальные затыкаются пробкой.
  5. Радиатор устанавливается на стену и выставляется по горизонтали и вертикали.
  6. Нарезается резьба в местах соединения со стояком, присоединяются остальные необходимые элементы. Все соединяется в одну систему.
  7. В конце — обязательная проверка на герметичность.

Перед самостоятельной установкой батареи в квартире необходимо основательно подготовится. Даже незначительные ошибки могут привести к аварии и дополнительным денежным затратам. Следует выбрать сам радиатор, оценить, какая схема подключения будет наиболее эффективной и заранее подготовить необходимый инструментарий.

Если у Вас есть элементарные технические знания и навыки работы с инструментом, установить радиатор вполне реально. Важно изучить вопрос, следовать инструкциям и взвешивать каждый шаг.

Мастер-класс по установке радиаторов отопления в квартире своими руками посмотрите на видео:

Какие бывают ошибки при замене радиаторов отопления, узнайте из видео ниже:

Схемы установки радиаторов отопления в квартире — подробнее посмотрите на видео:

Как подключить радиатор отопления с наибольшей эффективностью узнайте из видео ниже:

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

- это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я выполнил весь этот проект в одиночку, не зная, с чего начать, так как не имел никакого представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам-мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом.Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплые плитки , которые быстро сохнут, потому что, ну, они нагреваются снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала продемонстрировать результаты. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло - это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Преимущества лучистого тепла, будь то полы или радиаторы:

  • стабильные температуры
  • без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • пыль не уносится около
  • Относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихий.Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между системой радиаторного отопления и системой теплого пола системой составляют:

    Радиаторы
  • требуют меньше труб
  • Для теплого пола
  • требуется значительная длина труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX - это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX поверх бетонной плиты)
  • Радиаторы
  • нагревают местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
  • Подогрев пола
  • работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
  • подпольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые думают, что горячий радиатор - это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить световозвращающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна 😉

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Его установил Брайан Сперлин, лучший сантехник в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан - это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также обнаружите, что расширительный бак есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевой воды (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Как только мы нагреем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в систему водоснабжения. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», - сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта - теплообменник должен иметь длину , насколько это возможно, , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Больше теории теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур не менее 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь вы, возможно, заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Установка, полностью защищенная от идиотов

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
  • Арматура
  • и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Просто удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!))

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется так много тратить на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть резервуарный водонагреватель, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен - это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся для безбаквальных водонагревателей. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. Бесконтактные водонагреватели
  3. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда поставить это дополнительное тепло!
  4. , что приводит нас к проблеме №3.Включение и выключение цикла, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ - это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
  5. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  6. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  7. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, которые сдерживают кратковременные выбросы холодной воды, попадающей в него.
  8. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она немного усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  9. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  10. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  11. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам нужно два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите смазку для труб, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что она не взорвется»), мне этого достаточно.

Помните, это прототип . Если быть точным, то это дейтотип, , так как это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее, чем глубина (количество пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный штуцер, чтобы разделить горячую воду со стиральной машиной. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

Во избежание проблем у вас должна быть прямая труба длиной не менее 10 диаметров трубы задолго до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху - это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Великолепный Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга стоит очень дешево. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепнины.Зимой после дождя участок под окном сохнет намного быстрее остальной стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор - небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, листами документации, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США - большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но, эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A - это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA такой же большой, как наша галактика, чтобы заставить его работать как обогреватель. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки - это водонагреватель с баком. Резервуар минус - бачок полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с резервуаром из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, как предполагается, котлы не могут.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать ...

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube - еще один отличный ресурс. И, конечно же, лучший ресурс - это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, - это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности накопительный бак имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Как ухаживать за радиаторами

Перед тем, как приступить к обслуживанию или ремонту старых радиаторов, важно узнать, есть ли у вас паровые или водяные радиаторы.Самый простой способ определить это - посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система. Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор с горячей водой в Рутмере, доме изящных искусств 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Джозеф Хиллиард

Радиаторы горячей воды 101

В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение.В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала.По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора.Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем - работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом.Профессионалы знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Все паровые радиаторы используют силу тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, - поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар высокого давления может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, которое контролирует давление, - это «Pressuretrol», и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Однотрубные паровые радиаторы

Секции паровых радиаторов однотрубные часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась.Помните, если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу. Возврат - труба, по которой конденсат самотеком возвращается в котел - всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат делят это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Преобразование радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячего водоснабжения (включая промывку отсечки воды в котле один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид - это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, - способны ли ваши паровые радиаторы и старые трубы выдерживать давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Простой способ сделать это - поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид - это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ скрыть радиаторы, но они также сокращают выходную мощность на 30 процентов.

Радиаторы увеличенного размера

Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах - и не зря.В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше - достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключает однотрубные паровые радиаторы до того, как они полностью нагреются.)

Избыточные радиаторы были нормой во время Ревущих 20-х годов, но когда наступила Великая депрессия - и поскольку испанский грипп так и не вернулся, - люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Люди вскоре узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Корпуса радиаторов

Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность.Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться для удаления воздуха . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в батареях отопления.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» - это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

  1. найдите вентиляционное отверстие в верхней части.
  2. Выключите термостат, чтобы вода не текла.
  3. Имейте наготове небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старинные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
  4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливаться автоматически, пока система работает должным образом. Воздух из однотрубных радиаторов проходит через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до устранения утечки радиаторов, нет простого решения - все зависит от того, где находится утечка и насколько она серьезна.Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места. Если утечка - это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как исправить утечку радиатора:

  1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
  2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
  3. Обработайте поверхность напильником.
  4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
  5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт выдерживать колебания температуры и, как следствие, расширение и сжатие, характерные для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой - около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, это может быть хорошим решением.

Подробнее из

Old House Journal :

Вот что делать с радиаторами при ремонте коричневого или таунхауса

Если вы покупаете бруклинский таунхаус, нуждающийся в большом ремонте, есть большая вероятность, что в нем есть радиаторы, работающие от системы водяного или парового отопления. .Решение о том, что делать с радиаторами - заменить, восстановить или удалить их в пользу системы воздушного отопления и охлаждения - может иметь большое влияние на внешний вид дома и на бюджет.

Первым делом определитесь с типом системы отопления. Большинство бруклинских домов из коричневого камня - в частности, классические итальянские дома середины XIX века - были построены без центрального отопления. Начиная с 1880-х годов, в таунхаусах и роскошных жилых домах, построенных для богатых, стали появляться паровые системы, а затем и принудительный воздух.Паровые системы были установлены в подавляющем большинстве домов из коричневого камня в период с 1910 по 1930 годы, наряду с несколькими системами горячего водоснабжения.

Объявление 1897 года о паровых котлах и радиаторах. Изображение предоставлено Brooklyn Daily Eagle

«Когда я смотрю на какой-то четырехэтажный дом из коричневого камня, который в какой-то момент был преобразован в жилой дом, а трубы были заменены, и их просто невозможно поставить обратно, я иногда говорю людям, что им нужно начинать все сначала», - сказал сантехник. Джон Катанео из Gateway Plumbing and Heating, специализирующийся на системах отопления.«Но в большинстве случаев это просто вопрос некоторых плохо выполненных изменений, которые были сделаны за эти годы. Большинство систем можно восстановить, и их можно заставить работать тихо и эффективно ».

По словам Катанео, старую паровую систему можно восстановить менее чем за 5000 долларов. Замена его на новую высокопроизводительную систему горячего водоснабжения стоит около 20 000 долларов на этаж.

Фото Сьюзан Де Врис

«Горячая вода - это гораздо более гибкая система, в которой вы можете регулировать расход воды, температуру воды и температуру радиатора.Есть больше приспособлений, основанных на потребностях дома », - сказал Катанео. «Steam работает как одна большая система с гораздо меньшей гибкостью».

Система вентиляции и кондиционирования с принудительной подачей воздуха - это третий вариант, при котором сухой нагретый воздух подается в комнату через вентиляционные отверстия.

«Принудительный воздух намного суше, поэтому я рекомендую соединить его с увлажнителем», - сказала архитектор Сара Джейкоби. «Иногда мы делаем систему с принудительной подачей воздуха в сочетании с небольшими радиаторами, поскольку людям нравится качество тепла, которое она обеспечивает».

Фото через Баркера Фримена

Паровые системы и системы горячего водоснабжения отдают тепло через радиаторы, которые остаются горячими в течение длительного времени даже после отключения котла, и многие дома из коричневого камня поставляются с оригинальными чугунными радиаторами в целости и сохранности.Заменять, восстанавливать или скрывать их под крышкой радиатора - это в основном эстетическое предпочтение.

«С существующими радиаторами не существует универсального подхода. Это действительно зависит от того, каким наши клиенты хотят видеть пространство, а также от размера, стиля и состояния радиатора », - сказала архитектор Сара Джейкоби. «Если мы восстанавливаем историческую среду, мы обычно снимаем крышки, затем чистим и красим радиаторы, интегрируя их с дизайном интерьера. Если они в плохом состоянии, если в комнате мало места или если наши клиенты предпочитают более современную атмосферу, мы рекомендуем заменить их.”

Фото через Элизабет Робертс

Некоторые архитекторы заменяют оригинальные радиаторы на новые чугунные марки Governale, похожие на старые радиаторы с более тонким профилем. Марка радиаторов Runtal - еще один вариант для тех, у кого есть системы горячего водоснабжения.

«(Runtals) почти не занимают места, и их можно раскрасить по индивидуальному заказу, поэтому они являются отличным вариантом», - сказал Якоби. «Я использовал их с клиентом при ремонте кирпичного камня Bed Stuy, и благодаря минимальным профилям мы смогли оптимизировать планировку внутренних пространств.”

Перемещение радиаторов под окна - еще один способ убрать радиаторы и повысить эффективность.

Фото через Сару Джейкоби

«Если есть бюджет, я бы предпочел разместить их под окнами и держать под толщиной стены. Это естественное место для этого », - сказал архитектор Брайан Натинский. «Я накрываю их крышкой или встраиваю их в шкаф с крышкой, которая смывается и утоплена в стене».

Натинский также сочетает в себе радиаторы с системами приточной вентиляции, которые могут сработать, пока радиаторы нагреваются.

«Я считаю, что лучшая комбинация - это радиаторы в качестве основного источника тепла и принудительный воздух в качестве дополнительного источника», - сказал он.

Похожие статьи

Напишите на адрес [email protected] с дальнейшими комментариями, вопросами или советами. Подписывайтесь на Brownstoner в Twitter и Instagram и ставьте нам лайки на Facebook.

Как исправить тепло в вашей квартире - Columbus Circle - Нью-Йорк

Специалисты делятся советами, как решить проблемы, вызванные паровым теплом в городских многоквартирных домах.Просмотр полной подписи

Shutterstock / Cynthia Farmer

MANHATTAN. В подавляющем большинстве многоквартирных домов города используются паровые системы отопления, которые, к сожалению, одновременно являются энергоэффективными и крайне неудобными.

Некоторые душные жители Нью-Йорка проводят всю осень и зиму, не имея возможности выключить обогреватель, заставляя их открывать окна при низких температурах. Другие не могут включить радиаторы, вынуждая их накидывать свитера.

По мнению экспертов, без модернизации этих энергозатратных систем администрации де Блазио будет сложнее достичь поставленной цели по сокращению выбросов углерода на 80 процентов к 2050 году.

В рамках множества зеленых инициатив, администрация объявила в апреле, что потребуются здания среднего и большого размера - от 25 000 квадратных футов и выше - для ремонта и улучшения систем распределения тепла в течение следующих 10 лет с особым упором. по паровым системам и радиаторам.

Согласно апрельскому отчету технической рабочей группы, ответственной за предоставление рекомендаций о том, как достичь целей города.

В зданиях с паровым отоплением воду кипятят на месте, обычно сжигая нефть или природный газ, а затем распределяют по трубам к радиаторам. В домах до шести этажей обычно используются однотрубные радиаторы, а в более высоких зданиях - две трубы.

Поскольку замена систем отопления - это тяжелый подъем, во многих зданиях установлены котлы, которым уже несколько десятилетий, а другие части зданий были модернизированы, как, например, изолированные окна.

Выполнение других обновлений без обращения с котлами может вывести систему отопления здания из строя, что приведет к тому, что некоторые устройства в одном здании будут слишком горячими, а другие - слишком холодными.

Открытые окна не только ухудшают работу системы отопления, но и вредят вашему здоровью.

«Сочетание утечки воздуха и нагрева воздуха делает воздух слишком сухим», - сказал Генри Гиффорд, один из ведущих городских экспертов по котлам и системам отопления.

«Вирус гриппа становится жизнеспособным в воздухе в течение нескольких дней в сухом воздухе», - сказал он, сославшись на исследование, показывающее, что при понижении относительной влажности воздуха респираторные вирусы могут легче выживать и распространяться.

Он посоветовал жителям не только отрегулировать тепло, но и увлажнители воздуха.

Вот несколько советов, которые помогут исправить отопление в квартире.

Установите термостат.

Тепло пара создает проблемы, потому что невозможно отрегулировать температуру. Легко иметь перегретую систему, независимо от погоды, поскольку для работы системы требуется, чтобы вода достигла точки кипения.

Один из способов регулирования температуры - это установка термостата, который легче исправить для двухтрубных радиаторов, чем для однотрубных, сказал Гиффорд.

В случае двухтрубных радиаторов «возможно и практично» установить термостатический радиаторный клапан, который может закрывать вентиляционное отверстие при повышении температуры, сказал Гиффорд.

Хотя на рынке есть аналогичный продукт для однотрубных радиаторов, он отметил, что они, как правило, не очень хорошо работают.

Убедитесь, что клапан радиатора полностью закрыт или полностью открыт.

В частности, для однотрубных радиаторов вам необходимо либо полностью закрыть клапан, либо держать его открытым полностью.

Если вы откроете его частично, «из-за ударов вы и несколько соседей не сможете спать по ночам», - сказал Гиффорд.

Это также может вызвать утечки в вашей квартире и, возможно, у вашего соседа внизу, добавил он.

Оберните радиатор полотенцами…

Что проще всего сделать, если тебе слишком жарко?

«Если ваша квартира безумно перегрета, накройте ее полотенцами», - посоветовал Гиффорд.

… или получить за это «уют».

Radiator Labs, стартап, основанный Маршаллом Коксом, когда он был аспирантом Колумбийского университета и жил в отапливаемой паром квартире в Морнингсайд-Хайтс, разработал гаджет, который более сложен, чем термостат, и может работать с однотрубными радиаторами.

Известный как «уютный», это термостатический кожух радиатора, состоящий из изолирующей втулки, которая надевается на существующий радиатор для регулирования теплопередачи. В нем есть небольшой вентилятор с электрическим приводом, который работает вместе с инфракрасным термостатом, который нагревает комнату только при необходимости.

Пилотная программа, в которой два общежития Колумбии использовали крышки радиаторов, показала, что пробег котла упал на 30-40 процентов, что привело к экономии энергии от 20 до 24 процентов, согласно отчету с подробными выводами программы. который был представлен как «Проект энергетической проверки» в рамках программы Управления энергетических исследований и разработок штата Нью-Йорк, посвященной новым технологиям.

Крышки радиаторов стоят 500 долларов за штуку, включая установку, но одно испытательное здание показало, что, установив их повсеместно, они смогли окупить свои затраты примерно за два года, сказал Кокс.

«Нам не нужен сантехник, электрик или что-либо прикасаться», - сказал Кокс, отметив, что его компания в настоящее время работает с 12 зданиями над установкой новых крышек радиаторов и надеется расширить их число до 20 в этом году.

В настоящее время компания, которая сосредоточена в основном на целых зданиях, в основном работает с арендодателями зданий, сдаваемых в аренду, но теперь также общается с кооперативами.

Фото: Radiator Labs

Для зданий, которые хотят иметь более величественный вид, Cox теперь производит деревянные покрытия (см. Выше), а для старых зданий с красивыми покрытиями из красного дерева Radiator Labs может предоставить только ткань под ними, сказал Кокс.

Замените паровое отопление на систему горячего водоснабжения.

Даже если это может быть серьезное мероприятие, лучший способ избавиться от парового тепла - это избавиться от него и преобразовать его в горячую воду, - сказал Гиффорд.

«Несколько раз в год мы убеждаем кого-то разобрать всю паровую систему и преобразовать ее в воду», - сказал он, отметив, что европейские здания избавились от своих паровых систем десятилетия назад и стали экономить больше энергии и чувствовать себя более комфортно внутри, потому что из этого.

Водогрейный котел, который намного меньше парового котла, обычно стоит около 4000 долларов, сказал он.

Дорогостоящая и разрушительная деталь - это разрыв стен, чтобы установить новый трубопровод.По его словам, это может стоить около 100 000 долларов.

Недавняя переоборудование 20-квартирного здания в Нижнем Ист-Сайде обошлось примерно в 126 000 долларов.

«Когда дело доходит до энергетики, мы - третий мир», - сказал Гиффорд. «Будущее избавится от пара».

Нагрев радиатора Общие проблемы и простые решения

Вместо того, чтобы пропускать нагретый воздух через систему каналов, как в обычной печи, у вас может быть паровой или водяной радиатор, который обогревает ваш дом через ряд труб.Радиаторы были изобретены в середине 1800-х годов, и они все еще есть во многих старых домах.

Экономичные и энергоэффективные домашние радиаторы начинают возвращаться в некоторых областях. Существуют даже портативные электрические радиаторы, такие как программируемый портативный радиаторный обогреватель DeLonghi Dragon4Digital, в которых используется специальное диатермическое масло для излучения тепла только в одну комнату.

Ищете специальные предложения для бытовой техники?

У нас есть только те купоны на бытовую технику, которые вы ищете.

Посмотреть предложения

Как и любую другую систему отопления, радиатор может нуждаться в ремонте. У них могут возникать проблемы от простых до сложных, и их необходимо регулярно решать. Вот несколько общих советов по обслуживанию, а также общие проблемы и способы их устранения.

Общие советы по обслуживанию радиаторного отопления

Паровые радиаторы обычно требуют наибольшего ухода. Раз в неделю промывайте заслонку малой воды в котле.Раз в месяц при включенной и горячей системе проверяйте предохранительный клапан, чтобы убедиться, что пар может свободно выходить (будьте осторожны, так как выходящий пар будет очень горячим).

Во время ежемесячной проверки открывайте клапаны с обеих сторон указателя уровня воды. Выключите систему, дайте ей остыть и долейте воды, если уровень низкий - или купите автоматический водяной клапан, который будет медленно добавлять воду по мере необходимости. Почаще заглядывайте на манометр. Если он выходит за пределы нормального диапазона, выключите систему и немедленно вызовите специалиста.

Водяной радиатор отопления не так сложно обслуживать, но важно успевать за ним. Помимо периодической смазки двигателя циркуляционного насоса легким маслом, самой большой проблемой технического обслуживания является продувка системы (если в вашей системе нет автоматической продувки). Для этого откройте клапаны, пока не пойдет вода, а затем снова закройте их. Это удалит воздух из системы. Затем слейте воду из бойлера согласно инструкции производителя. Делайте это осенью, незадолго до отопительного сезона и периодически в течение всего сезона.

Также следите за манометром и, если в вашей системе нет автоматического клапана регулировки давления, при необходимости выпускайте воздух. Если вам не удается заставить систему поддерживать надлежащее давление, обратитесь к специалисту.

Раз в год обращайтесь к специалисту по HVAC для проверки паровых и водяных радиаторов. Включите систему хотя бы один раз в отопительный сезон, если она не используется регулярно.

Электрические маслонаполненные радиаторы не требуют регулярного ухода.Однако следите за ними, так как у них могут возникнуть проблемы с электричеством, как и у любого другого нагревателя, или даже вызвать утечку. Проблемы с этими радиаторами обычно требуют профессиональной помощи.

Общие проблемы с нагревом радиатора

Все радиаторы отопления, паровые или электрические, могут иметь относительно общие проблемы. Среди них:

Нет тепла / радиатор холодный на ощупь:

Это часто происходит из-за проблем с электричеством или засорения насоса.Убедитесь, что вы не перегорели предохранитель или не сработали прерыватель цепи, и что термостат работает нормально. Если электричество исправно, очистите насос в соответствии с инструкциями производителя и выпустите излишки воздуха, которые могли попасть внутрь. Вы также можете выключить и снова включить переключающий клапан рядом с котлом. Если ничего из этого не работает, обратитесь к специалисту по HVAC. Замена насоса может стоить несколько сотен долларов в зависимости от вашего географического региона и особенностей вашей системы.

Холодный верх, теплый низ:

Если кажется, что радиатор холодный вверху, но теплый внизу, возможно, необходимо «удалить воздух». Выключите насос, поставьте ведро для сбора воды и откройте вентиль радиаторным ключом. Когда вода начнет стекать в ведро, закройте вентиль.

Теплый верх, холодный низ:

Радиатор, теплый вверху и холодный внизу, может означать многое. Попробуйте снять радиатор со стены и промыть его водой.Если это не помогло, обратитесь к профессионалу. Эти затраты на ремонт трудно предсказать, потому что они зависят от проблемы и времени, необходимого для диагностики и устранения.

Утечка:

Утечка в радиаторе может быть сложной задачей для самодельной работы, когда источник неочевиден. Если у вас нет особых навыков, лучше позвонить профессионалу. Цены на ремонт сильно различаются в зависимости от того, сколько времени требуется на диагностику и можно ли отремонтировать проблемную часть или ее необходимо заменить.

Простые крепления радиатора

Для паровых радиаторов и радиаторов с горячей водой есть несколько основных шагов, которые вы можете предпринять, чтобы исправить досадные проблемы и обеспечить их максимальную работу:

Проверить уклон. Радиаторы

работают лучше всего, когда они установлены под небольшим уклоном к впускной трубе. Если вам нужно его создать, добавьте под вентиляционное отверстие деревянную деталь размером 1/4 дюйма. Это может иметь большое значение для уменьшения стука.

Заменить заблокированные вентиляционные отверстия.

Со временем краска и коррозия могут заблокировать вентиляционные отверстия радиатора, задерживая воздух внутри. Простое решение для старых радиаторов, которые не нагреваются должным образом, - это заменить вентиляционное отверстие на новое. Обычно они крепятся парой шурупов, и в большинстве магазинов бытовой техники или больших коробок продаются новые. Просто убедитесь, что вы покупаете подходящий размер.

Открыть или закрыть клапаны.

Радиаторные системы имеют множество клапанов, которые иногда оказываются в частично открытом / частично закрытом положении.Если вы слышите странные звуки или замечаете неравномерный нагрев, проверьте все клапаны. Убедитесь, что те, которые должны быть открыты, полностью открыты, а те, которые должны быть закрыты, полностью закрыты.

Устранить утечки клапана.

В то время как утечку в радиаторе сложно отследить и устранить, утечки в клапанах относительно легко. В большинстве случаев утечка клапана происходит из-за гаек с большой крышкой на вертикальных или горизонтальных соединениях. Для затяжки этих гаек используйте два больших гаечных ключа.При необходимости снимите головку клапана и затяните гайку сальника под ней.

Улучшение эстетики.

Если у вас есть радиатор, который работает хорошо, но показывает свой возраст, подумайте о приобретении крышки радиатора. Изначально тепловые кожухи использовались для уменьшения тепловой мощности радиаторов увеличенного размера. Современные термостаты решают эту проблему, но тепловые крышки - отличный способ обновить стареющие радиаторы. Выбирайте из простых деревянных шкафов, декоративных металлических узоров или даже нестандартных развлекательных центров.

Чистая прибыль

Радиаторы - более старый, но энергоэффективный вариант отопления дома. Как и любой обогреватель, они требуют регулярного обслуживания и иногда вызывают неисправности. Но, обладая небольшим ноу-хау, вы можете самостоятельно решить многие распространенные проблемы с радиатором.

Часто задаваемые вопросы

Вопрос:

Как включить и выключить радиатор?

А:

Важно знать, как включить радиатор и как выключить радиатор.Вы выполняете обе задачи с клапаном внизу. Поверните его по часовой стрелке, чтобы выключить радиатор; и против часовой стрелки, чтобы включить радиатор.

Вопрос:

Почему не нагревается радиатор?

А:

Возможно, неисправна электрическая сеть или забит водяной насос. См. Выше, как проверить и исправить эти проблемы.

Вопрос:

Почему мои радиаторы холодные при включенном отоплении?

А:

Если верх холодный, а нижний теплый, возможно, потребуется удалить воздух из клапана.Информацию о том, как это сделать, см. Выше. Если верхняя часть теплая, а низ холодная, возможно, вам потребуется обратиться в сервисный центр для ремонта системы отопления.

Вопрос:

Что делать, если не работает радиатор?

А:

Если один радиатор не работает, в нем может быть скопившийся воздух. Используйте ключ радиатора, чтобы выпустить воздух.

Какая система отопления лучшая для новостроек?

Строительство нового дома дает вам возможность построить дом своей мечты.Однако вы, возможно, не приняли во внимание оборудование HVAC для дома вашей мечты. Новое строительство дает вам уникальную возможность установить идеальную систему домашнего комфорта для вашего образа жизни и местности. Итак, какая система отопления лучше всего для строительства нового дома? Какие варианты наиболее эффективны? Здесь задействовано множество факторов, поэтому, как и в случае со многими важными решениями, ответ - «это зависит от обстоятельств».

Это зависит от того, что вы уже приняли во внимание при определении того, каким будет ваш новый дом.Вероятно, вы уже обсуждали это со своим генеральным подрядчиком. Насколько важны комфорт и энергоэффективность? Важна ли для меня цена перепродажи этого дома? Какова первоначальная стоимость? Какое напольное покрытие будет использоваться во всем доме? Как долго и холодно зимой в моем районе? Я хочу установить систему снеготаяния?

Не вдаваясь во многие детали каждого типа системы, вы можете выбрать, по большей части, следующее: электрическая плинтус, системы с принудительной подачей воздуха (печь или тепловой насос) и системы водяного отопления (плинтус из оребренных труб, радиаторы и / или или излучающие системы в полу).

Напоминаем, что в гидронных системах для обогрева дома используется горячая вода из бойлера. Эти системы обычно считаются выбором премиум-класса и предлагают наибольшую гибкость с точки зрения вариантов отопления, а также возможность объединить производство горячей воды для бытового потребления в одну и ту же систему.

Комфорт - это король

Одно большое преимущество комфорта, которое предлагают большинство гидравлических систем, заключается в том, что они не требуют рециркуляции воздуха в доме.

Если вы жили в доме с принудительным воздушным отоплением (например, с печью или тепловым насосом), вы, вероятно, знакомы с движением воздуха.Воздух забирается из дома через возвратные воздуховоды, нагревается оборудованием HVAC и отправляется обратно в жилое пространство через приточные воздуховоды. Несмотря на то, что воздух, поступающий в жилые помещения, теплый, он не полностью нагревает жилое пространство. Часто в домах с такой системой отопления можно заметить холодные и / или более теплые места. Эффективно контролировать поток воздуха из печи для уравновешивания холодных / теплых мест в доме очень сложно и довольно неточно. Также может быть заметен чрезмерный шум от воздуходувок, заслонок и выходных вентиляционных пластин.Системы принудительной подачи воздуха также сушат воздух в помещении и являются одной из причин, по которой многие люди борются с сухой кожей или потрескавшимися губами зимой. Движение воздуха в доме также может возбуждать и распространять аллергены, такие как перхоть домашних животных. В результате общая тепловая мощность вашей печи или теплового насоса в вашем недавно построенном «доме мечты» может быть неоптимальной.

Гидравлические системы, напротив, нагревают пространство «теплой массой». Это может быть какой-нибудь радиатор отопления, или теплые полы. Из-за этой массы и того факта, что вода является гораздо лучшим проводником энергии, чем воздух, холодные точки в доме гораздо менее важны при правильно спроектированной гидравлической системе, чем при принудительной вентиляции.

Радиаторы и теплые полы обогревают пространство двумя способами: теплопроводностью и излучением. Возьмем, к примеру, подвесную радиаторную панель. Радиатор нагревает воздух, с которым контактирует, за счет теплопроводности. Он передает энергию (тепло) воздуху. Этот воздух, поскольку он теплее окружающего воздуха, имеет тенденцию подниматься.

А как насчет радиации? Радиация согревает все в пространстве, независимо от воздуха. Подумайте о полной кофейной кружке. Поднимите его и держите в одной руке.Теперь поместите вторую руку на несколько дюймов ниже кружки. Несмотря на то, что воздух, нагретый за счет теплопроводности, поднимается вверх, вы все равно можете ощущать тепло с нижней стороны кружки. Это радиация в действии. Таким образом, радиатор нагревает воздух, людей и предметы в доме за счет излучения независимо от направления.

А как насчет лета?

Одна из основных причин того, что системы приточного воздуха обычно рассматриваются как выбор по умолчанию для новых конструкций, связана с использованием кондиционеров в летние месяцы.На первый взгляд может показаться логичным, что и отопление, и кондиционирование воздуха поступают в салон по одним и тем же каналам. Стоит меньше, правда?

Что ж, ответ, опять же, «зависит от обстоятельств». Да, установка типичной системы вентиляции и кондиционирования воздуха при строительстве нового дома обычно обходится дешевле, но в конечном итоге это может стоить дороже. Причина в эффективности; теплый воздух поднимается вверх, а холодный опускается. Обычно перед установкой системы приточного воздуха на раннем этапе принимается решение в пользу отопления или кондиционирования воздуха с установкой выходных отверстий для вентиляции.Они либо в полу (в пользу тепла), либо в потолке (в пользу кондиционера). Во всех районах с умеренной и суровой зимой вентиляционные отверстия будут в полу (потому что нарастает жара!). В летние месяцы система кондиционирования воздуха будет использовать те же выпускные отверстия для вентиляции пола, чтобы нагнетать прохладный воздух в жилое пространство. От системного вентилятора будет зависеть подача холодного воздуха до верха жилых помещений для обеспечения комфорта. Это означает длительное и частое время цикла, более высокие счета за охлаждение и дополнительную нагрузку на оборудование.

Если вы хотите, чтобы кондиционер дополнял систему водяного отопления, выходные отверстия будут расположены в потолке, а не в полу. Холодный воздух распределяется более равномерно и естественным образом распространяется по жилому пространству (потому что холодный воздух падает!). Это должно привести к сокращению времени цикла, меньшим счетам за охлаждение и меньшей нагрузке на оборудование.

Типы гидронных систем

Одна из вещей, которые делают системы водяного отопления столь желанными, - это множество доступных опций.Ниже приводится краткое описание различных типов систем. Имейте в виду, что практически нет ограничений по размеру гидравлической системы или тому факту, что эти элементы можно смешивать и сочетать в одном доме.

Медно-пластинчатые радиаторы (обычно называемые радиаторами для плинтусов), вероятно, являются наиболее распространенным применением жидкостного отопления в жилых помещениях. Они экономичны, просты в установке и не оставляют желать лучшего, когда дело касается комфорта.

Когда речь заходит о чугунных радиаторах, большинство людей сразу же вспоминают старые стоячие радиаторы, типичные для старых домов.Эти агрегаты также можно использовать в новом строительстве, особенно когда владелец ищет винтажный вид. Эти проверенные временем радиаторы служат почти неограниченно, обеспечивают непревзойденное удержание тепла и прекрасно сочетаются с современной технологией котлов. Чугунные радиаторы также доступны в стиле плинтуса. Система плинтусов из чугуна очень эффективна и практически бесшумна во время работы. В любом случае, излучение чугуна обеспечивает очень величественный вид.

Панельные радиаторы бывают самых разных размеров, форм и областей применения.Их обычно вешают на стену, и они выглядят очень современно. Панельные радиаторы часто используются в Европе или когда архитектор хочет проявить творческий подход к системе отопления. Например, панельные радиаторы могут служить вешалками и полотенцесушителями.

Когда дело доходит до максимального комфорта и эффективности, следует уделить особое внимание системе «внутри пола» или «лучистому теплу»! Внутрипольное отопление состоит из гидравлических труб, установленных под полом. Это может быть бетонная плита, направляющая или прикрепленная к нижней стороне чернового пола снизу.При правильном проектировании и установке Radiant может работать с любым материалом напольного покрытия, хотя плитка и бетон лучше всего подходят для этого типа укладки. Из-за трудозатрат напольные системы, как правило, являются одним из наиболее дорогостоящих применений водяного тепла, но равномерное распределение тепла также делает его наиболее эффективным. К тому же представьте, как было бы чудесно гулять зимой по дому без носков!

Hydro air - это гибридная система горячего водоснабжения и приточного воздуха, которая включает змеевик горячей воды внутри воздуховода.Он работает почти так же, как печь, хотя тепло поступает от котла. Эта система отлично подходит для применений, где требуется более одного типа водяного тепла (например, излучающий воздух в полу внизу и принудительный воздух наверху), а также когда домовладелец хочет использовать бойлер для горячего водоснабжения. См. ниже.

  • Водонагреватель косвенного нагрева

Это не тип водяного тепла. Скорее, это дополнительное дополнение к любой системе водяного отопления.Водонагреватель косвенного нагрева, также называемый «резервуар непрямого действия» или «резервуар с боковым напором», представляет собой водонагреватель, не имеющий собственного автономного нагревательного элемента. Эти изолированные резервуары содержат теплообменник, который позволяет домашнему котлу обеспечивать всю горячую воду, необходимую в доме. Преимущества косвенного бака по сравнению с обычным водонагревателем включают более быстрое время восстановления (скорость, с которой агрегат производит горячую воду) и меньшие затраты на техническое обслуживание. Благодаря своей сверхизолированной оболочке бак косвенного нагрева U.S. Boiler Alliance является одним из самых эффективных водонагревателей на рынке.Фактически, Alliance дает до 30% экономии по сравнению с обычными водонагревателями!

Помимо удовлетворения ваших потребностей в отоплении помещений, наружные системы лучистого отопления могут быть очень полезным дополнением к вашему общему дизайну HVAC. Например, для тех, кто живет в районах с большим количеством снегопадов или льда, установка системы лучистого обогрева для таяния снега и льда на тротуарах и подъездных дорожках может сделать ваш дом намного безопаснее.

Проще говоря, гидравлические системы удобны, гибки и долговечны.Кроме того, поскольку системы лучистого отопления чрезвычайно энергоэффективны, они сэкономят домохозяйствам сотни долларов в год на счетах за отопление дома.

U.S. Boiler Company производит модели котлов, подходящие для всех видов гидравлических систем. Наши высокоэффективные конденсационные модели, такие как Alpine, Aspen, K2 и K2 Combi, являются отличным выбором везде, где есть природный газ или пропан и требуется высочайший уровень эффективности.

Чтобы узнать больше о высокоэффективных конденсационных газовых котлах, прочтите: «Является ли высокоэффективный конденсационный газовый котел лучшим выбором для моего дома?»

Модели из чугуна, такие как X-2, ESC, ES2, Series 3 и Series 2, обеспечивают большую гибкость и долговечность по более низкой цене.Для установок, где доступно только жидкое топливо, обратите внимание на отмеченный наградами высокоэффективный MPO-IQ. Его долговечность, простота обслуживания и дополнительные элементы управления делают его, пожалуй, лучшим в отрасли котлом, работающим на жидком топливе.

Профессиональный подрядчик по домашнему отоплению - ваш лучший ресурс, чтобы определить, какой котел из обширной линейки US Boiler Company лучше всего подходит для строительства вашего нового дома. Вы также можете найти на нашем сайте профессионального подрядчика по отоплению в вашем районе, который поможет вам решить, какое оборудование лучше всего подходит для вашего домашнего отопления.

Controlling Steam Radiators - The New York Times

Во время учебы в докторантуре. Шесть или семь лет назад Маршалл Кокс, изучавший электротехнику в Колумбийском университете, регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», - сказал мистер Кокс, - жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи.Это побудило Маршалла Кокса изобрести Cozy - крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату. Cosy, которую г-н Кокс описал как «прославленную прихватку для духовки» и которая продается на ограниченной основе, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера.Это было тогда, когда «свежий воздух» считался универсальным панацеей.

Но сегодняшние жильцы квартир и кондоминиумов не должны страдать. Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме.«Впервые я заметил это в своих инженерных книгах 1920-х годов, - сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, предписывающие использование радиаторов увеличенного размера, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», - сказал он.«Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление - это просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом.Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления - это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара. Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую комнату. «Это действительно просто, - сказал г-н Холохан, - но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Шаги, необходимые для улучшения перегретой квартиры, зависят от того, какая у вас радиаторная система - однотрубная или двухтрубная.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

Один потенциал fix - это вентиляционное отверстие, позволяющее контролировать температуру радиатора.«В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », - сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко воспользоваться не по назначению.«Люди прибегают к крайностям», - сказал г-н Катанео. Когда людям становится холодно, они полностью включают клапаны, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке еще осталось полчаса тепла». Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», - сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт - им просто нужно время, чтобы поработать.”

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы, связанные с нагревом пара, которые TRV не может исправить. Паровые системы смешивают металлические трубы, воду и воздух - рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия.Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровые системы обогревают примерно 70 процентов больших зданий в городе и являются одними из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

Хотя местный закон не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть доступна для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась проведения обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год. Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И за это приходится расплачиваться комфортом. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», - сказала Джейн Мейзел, член правления и учитель кооператива. За эти годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир.«Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», - сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене. Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор.
