Соединение проводов в распределительной коробке

При работе с электрическими проводами важно соблюдать технику безопасности и производить прокладку и соединение проводников согласно проекту с использованием качественных материалов.

Электроснабжение – это та область, в которой любая самая незначительная ошибка может привести к печальным последствиям. Поэтому важно купить силовой кабель только высокого качества от проверенных производителей и доверять работы по прокладке электропроводки квалифицированным специалистам в области электрики.

Одним из наиболее важных моментов является соединение проводов в распределительной коробке. От электрического щита провода разводят по помещениям, в которых обычно несколько точек подключения. Для того чтобы схема прокладки проводов в квартире или доме была стандартизирована, при монтаже используют специальные элементы, такие как распределительные (распаечные) коробки. В данных изделиях и осуществляется соединение проводников с последующей их разводкой. При этом все проводимые работы должны соответствовать правилам, установленным в ПУЭ.

Если следовать рекомендациям ПУЭ, то все соединения и ответвления необходимо производить в распределительной коробке. Это обеспечит безопасность соединений и быстрый доступ при необходимости к данным элементам.

Обычно силовой кабель и провод прокладывают по верху стен в 15 см от потолка и, доводя до места ответвления, опускают вертикально вниз. В местах ответвлений как раз и устанавливают распределительные коробки.

По типу монтажа коробки разделяют на внутренние и наружные.

Внутренние вариации соответственно монтируют в специальные отверстия в стене. При невозможности монтажа в стенах используют наружные коробки, закрепляемые на поверхности стены. Первый вариант более приемлем с эстетической стороны, зато второй вариант обеспечивает простой и быстрый доступ к проводам при необходимости.

Сама распределительная коробка, как правило, представляет собой изделие круглой или прямоугольной формы с четырьмя выводами, в которых имеется специальная резьба, к которой удобно крепить гофрированный шланг или трубу.

 Прокладку по ПУЭ рекомендуется проводить именно трубах. Такой способ протяжки кабеля наиболее безопасен и позволяет максимально быстро, без повреждения отделки помещения заменять провода при необходимости.

Из явных преимуществ соединения проводов в распределительных коробках можно выделить следующее:

— безопасность и возможность периодической проверки исправности соединений в коробе;

— удобство при проведении ремонтно-восстановительных работ на электролинии;

— уровень пожарной безопасности повышается в разы;

— оптимальное соотношение затрат и труда к получаемому результату.

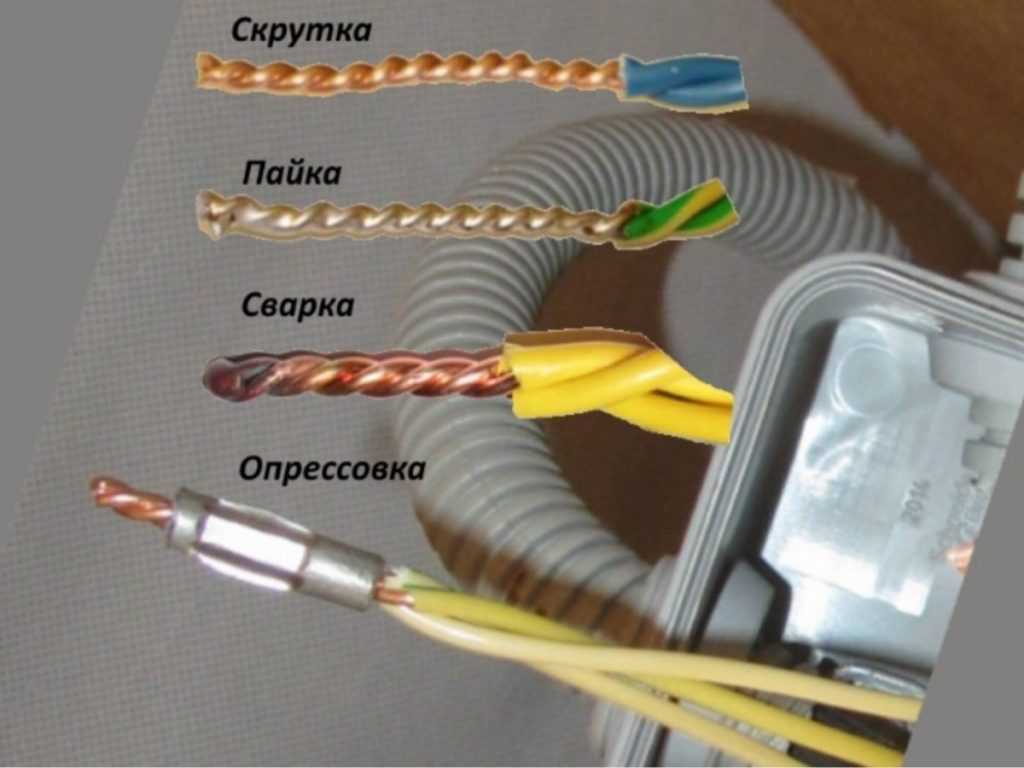

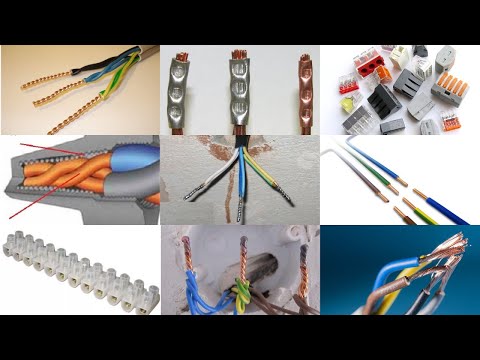

Соединение проводников в распределительной коробке можно производить различными методами.

Наиболее популярный метод соединения проводов среди тех, кто прокладывает кабель самостоятельно, — скрутка. Однако такой способ ненадёжен, т.к. не обеспечивает должный контакт, что в свою очередь приводит к перегреву и даже возникновению пожара. Такой способ имеет место быть, но только в качестве временного варианта, в последующем заменённого на более безопасное соединение.

Не менее простой, но более безопасный способ – скрутка проводов с монтажными колпачками. Колпачок производится из пластикового компаунда, не распространяющего горение, соответственно соединение получается более безопасным и надёжным.

Более надёжным, но кропотливым методом является пайка. Он требует определённых знаний и умений обращаться с паяльным инструментом. Зато в конечном итоге в распределительной коробке провода будут надёжно и безопасно соединены.

При наличии инверторного сварочного аппарата можно соединять провода сваркой. Соответственно при наличии клеммников можно выполнить соединение данным методом, а если имеются специальные кабельные инструменты, то подойдёт и опрессовка.

Выбор в пользу того или иного метода зависит от квалификации электрика, финансовых возможностей и наличия необходимых соединительных элементов.

Главное, что нужно запомнить: все работы по соединению проводов в распределительной коробке должны производиться в соответствие с ПУЭ для максимальной безопасности и функциональности прокладываемых электролиний.

Купить качественный силовой кабель, распаечные коробки, кабельный инструмент и различные расходники для монтажа проводки в доме или квартире Вы можете в ООО «Вионет» по выгодным ценам от проверенных заводов-производителей .

Как производится соединение проводов в распредкоробках

Монтаж электропроводки, как правило, начинается с укладки кабеля. Следующая за ней важная операция – это соединение проводов в распределительных коробках. Людям непосвященным порой кажется, что возня с такими коробками является лишь потерей времени, а наличие этих электромонтажных элементов для них равнозначно утрате необходимого в отделочных работах эстетизма.

Содержание

• 1 Чем объясняется необходимость распределительных коробок
• 2 Соединение проводов в распредкоробках: правила, обязательные для исполнения
• 3 Порядок коммутации проводов, идущих к розеткам и светильникам
  • 3.1 Соединение проводов, ведущих к розеткам
  • 3.2 Как соединяются провода, идущие к светильникам

Сегодня я расскажу, почему без распредкоробок обойтись совершенно невозможно, а также о том, какими правилами определяется соединение в них проводов и какие существуют нюансы при подключении через эти коробки некоторых основных элементов квартирной электросистемы.

Читайте также Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками.  Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

Читайте также Пятый элемент: как подключить люстру к четырем проводам из потолка

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).

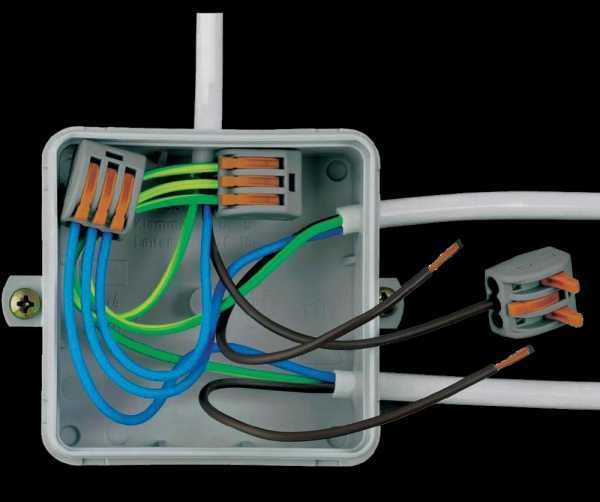

Соединение проводов внутри распределительных коробок может производиться:

• с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

• с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
• опрессовкой.   Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

Читайте также Каким проводом лучше воспользоваться: одножильным или многожильным?

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов.

Именно такой подход и определен положениями ПУЭ.

Порядок коммутации проводов, идущих к розеткам и светильникам

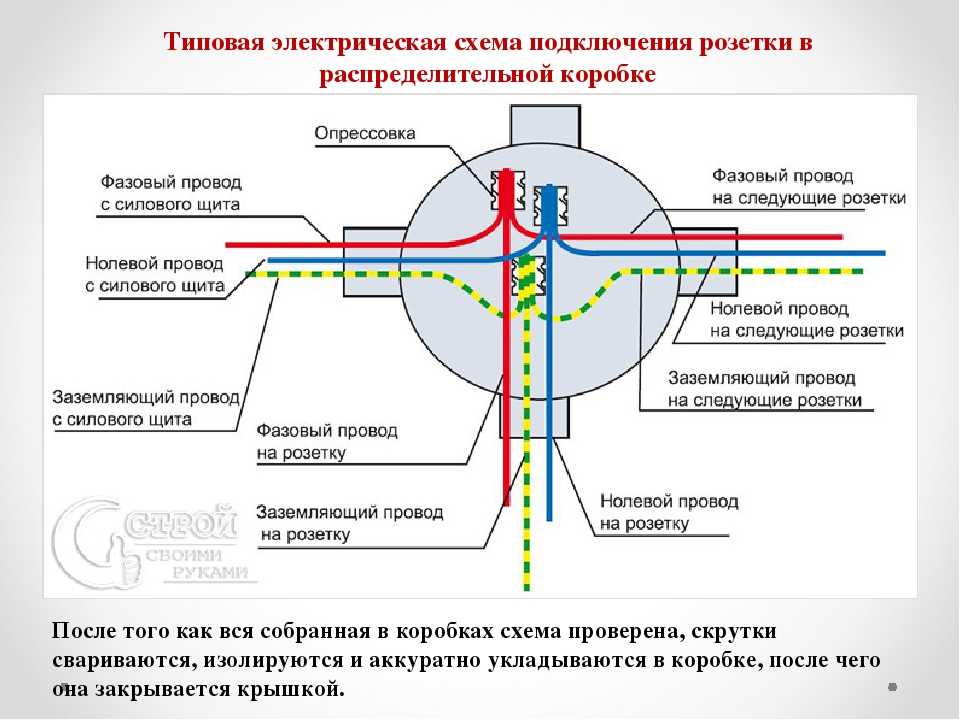

Основные коммутации внутри квартирных распределительных коробок производятся для обслуживания светильников и розеток. Поскольку для этих приборов порядок выполнения соединений различен, поговорим о них отдельно.

Соединение проводов, ведущих к розеткам

С розетками дела обстоят достаточно просто: провода соединяются между собой с соблюдением цветности:

• фаза – серые, коричневые или черные провода;
• ноль – синие или голубые;
• заземление – желтые с полосой зеленого цвета.

Если в проводах заземления нет, и они являются двухжильными, то дело обстоит еще проще: производится попарное соединение проводников, имеющих одинаковый цвет.

Читайте также Как зачищать электрические провода

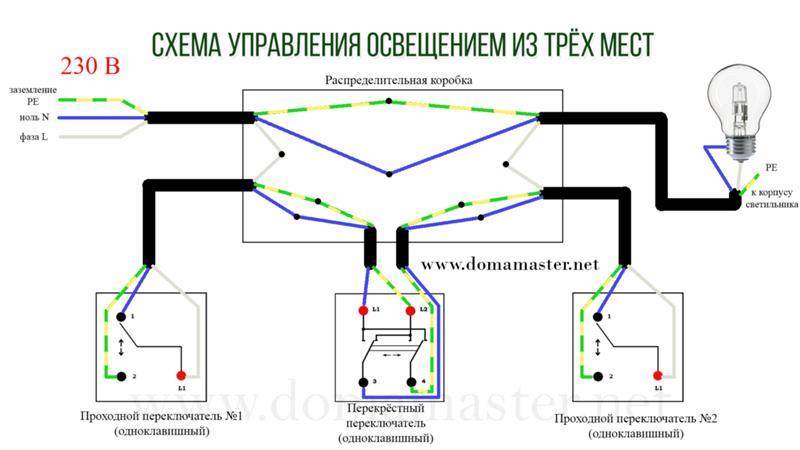

Как соединяются провода, идущие к светильникам

Если речь идет о светильнике, управляемом одноклавишным выключателем, то соединить придется лишь пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.

Если же люстра управляется 2-клавишным выключателем, порядок подключения слегка изменится. От выключателя следует пропустить 2 провода, отвечающие за различные группы лампочек, тогда как ноль у них останется общим.

Читайте также Полезные хитрости: чуть-чуть об электрике, малярной ленте, рулетке и кое-чем еще

Итак, мы рассказали о том, как производится соединение проводов в распределительных коробках. Казалось бы, дело это не столь и сложное. Однако электричество – штука опасная и, если у вас нет надлежащей квалификации, обращаться для выполнения любых работ все-таки стоит к профессиональным электрикам.

Подборки клеммная коробка розетка светильник соединение проводов электрическая проводка

вещей, которые вам необходимо знать

У вас есть распределительная коробка, которую необходимо подключить? Вы в растерянности, потому что не знаете, как подключить к ? Если это так, то вы пришли в нужное место. Мы составили руководство, в котором точно описано, что такое распределительная коробка и как ее подключить. Подробнее читайте ниже!

Содержание

• 1 Что такое распределительная коробка?
• 2 Что вам понадобится?
• 3 Советы и предупреждения
• 4 Шаги
• 5 Заключение

Что такое распределительная коробка?

По сути распределительная коробка является частью вашего дома; скорее, это раздел, который содержит все электрические соединения вашего дома. Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и внешних элементов.

Таким образом, он также защищает вас и ваш дом от возможных последствий, которые могут возникнуть из-за незащищенных электрических цепей и соединений.

Что вам понадобится?

Монтаж распределительной коробки — невероятно серьезная задача. Если вы не сделаете этого должным образом, это может привести к проблемам с электричеством в будущем, которые могут стоить вам вашего дома и ваших вещей.

Вот список того, что вам нужно для этого.

• 1. Вставной тестер цепи
• 2. Отвертка
• ​3. Молоток
• ​4. Кабельные зажимы
• ​5. Рыбная лента
• ​6. Электрический кабель
• ​7. Канцелярский нож
• ​8. Кусачки
• ​9. Две проволочные гайки
• 10. Инструмент для зачистки проводов
• ​11. Крышка распределительной коробки
• ​12. Зеленый заземляющий провод

Советы и предупреждения

Неправильное подключение распределительной коробки может привести к серьезным осложнениям, таким как перебои в подаче электроэнергии и пожары. По этой причине среди многих других вы должны быть уверены, что выбрали правильный размер для вашей распределительной коробки и убедитесь, что вы не используете слишком много сращиваний проводов.

Шаги

Теперь, когда вы собрали все, что вам нужно, и знаете об опасностях, вы можете приступить к подключению распределительной коробки.

• 1. Размыкатель

Этот шаг может показаться тривиальным и очевидным, но многие его пропускают. Вы ДОЛЖНЫ выключить или выключить питание распределительной коробки, расположенной в вашем доме.

• 2. Подключаемый тестер цепей


Теперь пришло время использовать ваш тестер цепей с пользой. Вставьте его в электрическую розетку и в цепь, чтобы проверить, действительно ли питание отключено в комнате, в которой вы устанавливаете свою распределительную коробку. Это слишком сложно для электрика, где он работает, для подключения временного источника питания или где-либо еще

• 3. Отвертка и молоток


Если вы посмотрите на распределительную коробку, то увидите, что в ней есть выбивные отверстия.

Выбейте их с помощью отвертки и молотка, чтобы потом успешно вставить провод.

• 4. Кабельные зажимы


К этому моменту вы успешно пробили выбивные отверстия. Теперь вам нужно взять кабельные зажимы и вставить их в выбивные отверстия.

• 5. Проволока


В электрической коробке или выключателе света должно быть отверстие для кабеля, в которое можно вставить один из проводов. Как только вы найдете его, вы можете протолкнуть провод через отверстие и использовать рыбную ленту, чтобы протолкнуть провод через кабельный зажим и прикрепить его к распределительной коробке.

• 6. Кабели


Через publicism.info

Теперь пришло время протянуть электрические кабели. Вы должны делать это до тех пор, пока они не будут выступать примерно в шести дюймах от вашей распределительной коробки, и используйте кусачки, чтобы отрезать их.

• 7. Дополнительные электрические кабели


Повторите шаг пять. Возьмите электрический кабель и проложите его от розетки или переключитесь на распределительную коробку и подключите его к кабельным зажимам. Убедитесь, что электрический провод выходит на шесть дюймов из распределительной коробки, и обрежьте его кусачками.

• 8. Внешняя изоляция


Возьмите внешнюю изоляционную куртку и отрежьте от нее три дюйма. Это покажет вам изолированные провода с цветовой маркировкой и заземляющий провод внутри.

• 9. Отделить изолированные провода


Посмотрите на провода с цветовой маркировкой и отделите их друг от друга. Сделав это, можно снять 3/8 изоляции с проводов. Используйте для этого кусачки.

• 10. Обрезка


Через publicism.info

Теперь вам нужно сопоставить цветные провода в распределительной коробке с проводами изоляции с цветовой маркировкой. С помощью кусачек сделайте их равными друг другу и закрутите по часовой стрелке. Теперь вы можете использовать гайку, потому что это обеспечит защиту концов ваших проводов, и ваши провода будут удерживаться на месте.

• 11. Зеленый винт заземления


Вы должны найти зеленый винт заземления на конце зеленой косички провода заземления. Возьмите этот заземляющий винт и вставьте его в резьбовое отверстие распределительной коробки. Теперь вы можете взять медный заземляющий провод или зеленый изолированный заземляющий провод и зеленую косичку заземляющего провода. Как и в предыдущем шаге, обрежьте эти провода кусачками, чтобы они были ровными. Скрутите их и навинтите зеленую проволочную гайку.

• 12. Соединение или соединение


Почти готово! Если у вас есть провода, которые ведут к электрической розетке или светильнику, вам необходимо соединить или соединить их.

• 13. Крышка


Вы успешно подключили распределительную коробку. Теперь просто наденьте крышку на установочные винты и затяните их.

Заключение

Если у вас есть распределительная коробка, которую нужно подключить, то вы обратились по адресу. Выше вы можете прочитать все о том, что такое распределительная коробка и как ее успешно подключить.

Вера Уотсон

Я Вера Уотсон. «Рисование дома» — это мечта, которая возникла, когда я увидел нишу в потребительском справочнике почти обо всем, что есть в наших домах. Моя главная цель — помочь вам сэкономить деньги, протестировав нужные вам продукты и порекомендовав вам лучшие из них. Я верю в семью как институт, и первый способ сделать семью счастливой — это дать им самое лучшее.
