Варианты подключения радиаторов отопления в частном доме. Какой вариант подключения радиаторов отопления выбрать

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

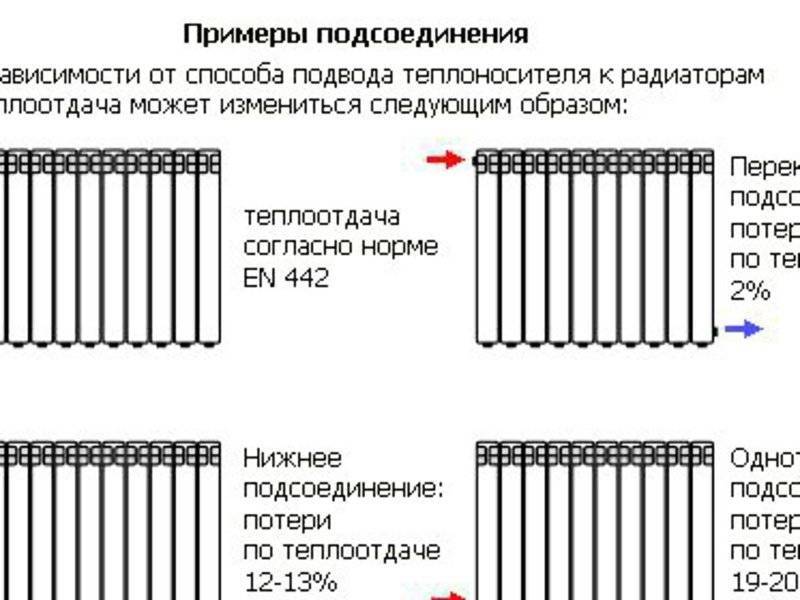

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

• однотрубное;
• двухтрубное.

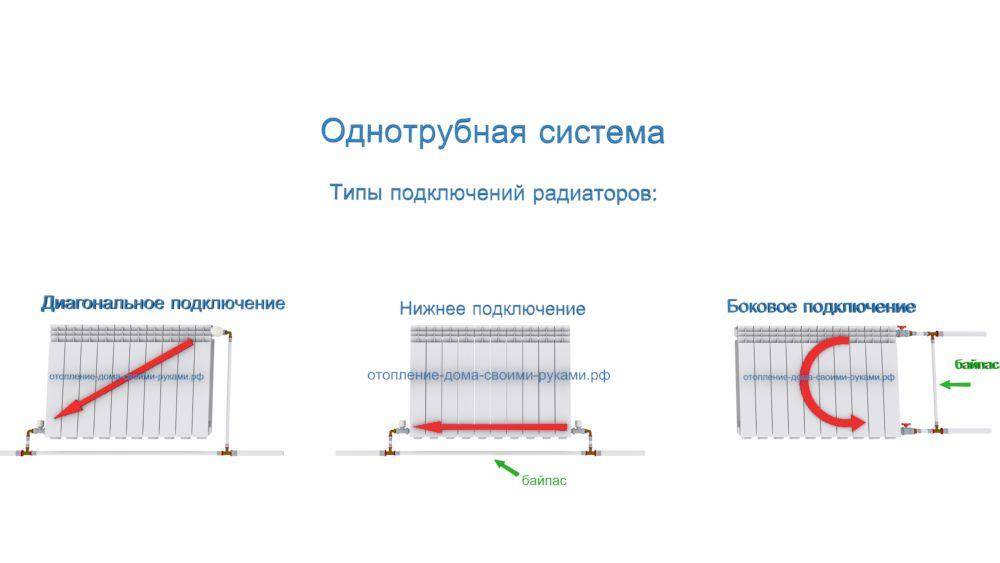

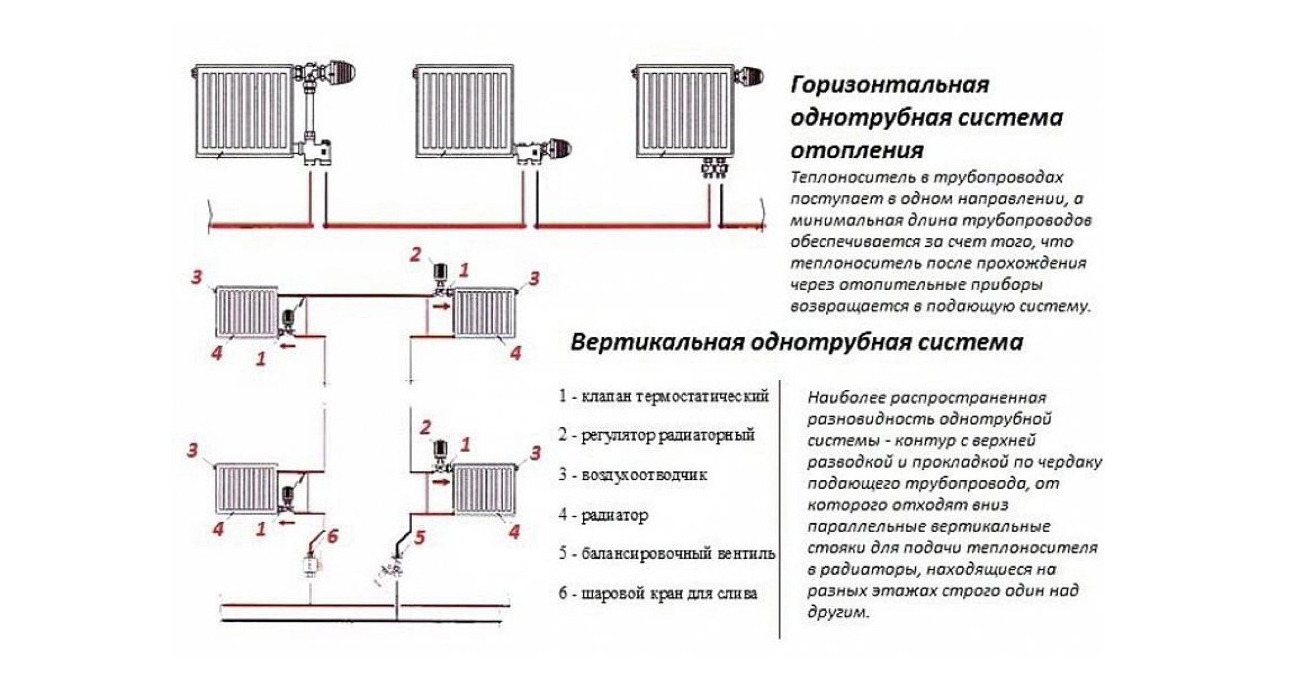

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

• горизонтальные;
• вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы.

Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

• Чугунные радиаторы
• биметаллические радиаторы
• стальные радиаторы

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Способы подключения радиаторов отопления — Услуги сантехника

Содержание

• Последовательное подключение радиаторов отопления
• Параллельное подключение батарей отопления
• Диагональное подключение радиаторов отопления
• Нижнее подключение батарей отопления
• Однотрубное подключение радиаторов отопления
• Двухтрубное подключение радиаторов отопления
• Установка радиаторов отопления

Последовательное соединение батарей отопления

Последовательное соединение

Последовательное соединение батарей отопления практикуется в многоэтажных домах. Принцип действия отопительной системы сводится к подключению радиаторов один за другим, когда теплоноситель идет по кругу. Ввод трубы производится снизу радиатора, а вывод осуществляется снизу или сверху. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних. Возможна даже довольно существенная разница температур в них, а поэтому те радиаторы, которые греют сильнее, рекомендовано устанавливать в более холодных помещениях.

Последовательное подключение радиаторов отопления предполагает их непосредственное соединение к системе. Регулировка теплоотдачи в таких радиаторах  невозможна, а их замена и обслуживание производится с полным отключением всей отопительной системы.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления — снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

Диагональное подключение радиаторов отопления

Диагональное соединение батарей с магистралью теплоподачи

Диагональное подключение радиаторов — наиболее эффективный вариант функционирования отопительной системы. При таком соединении подача горячего теплоносителя осуществляется через верхнюю трубу с одной стороны батареи, а возврат охлажденной воды в стояк – по нижней трубе с другой стороны. Такое соединение обеспечивает максимальный уровень теплоотдачи радиатора и рекомендовано к применению по отношению к многосекционным конструкциям.

Несовершенство диагонального подключения радиаторов отопления – в его непривлекательном дизайне. Появление дополнительной отопительной трубы, огибающей радиатор, выглядит не очень эстетично, особенно в интерьере офисных и презентационных помещений. Чаще всего такой тип соединения реализуется в частном домостроении, где большое значение придается именно повышению эффективности отопительной системы, а вопросам дизайна отводится второстепенная роль.

Нижнее подключение радиаторов отопления

Нижнее подключение батареи отопления

Подобная схема подключения радиаторов отопления считается наименее эффективной с точки зрения теплоотдачи. Тепловая мощность радиаторов при ее использовании значительно снижается, а теплопотери достигают 10-15%. По этой причине применения радиаторов отопления с нижним подключением стараются избегать. Но в тех случаях, когда в интерьере помещения важная роль отведена эстетической стороне вопроса, например, в помещениях офисов компаний, подобная схема весьма удобна. Либо при монтаже дизайнерских радиаторов сложной формы или нестандартного размещения. Она эффективно скрывает трубопроводы, которые чаще всего маскируют плинтусами либо встраивают в стяжку пола.

Оправдана такая обвязка при использовании биметаллических или алюминиевых радиаторов, в которых высокая теплопроводность материала изготовления способствует сокращению потерь теплоотдачи.

Однотрубное подключение радиаторов отопления

Однотрубная схема подключения радиаторов является наиболее простой. Подача теплоносителя и его вывод осуществляет в одну и ту же трубу. Но простота монтажа декомпенсируется недостатками такой системы – все радиаторы сети нагреваются неравномерно, первый из них получает больше тепла, последний – меньше. Разница температур на радиаторах разных концов сети может быть весьма ощутимой и достигать десяти градусов.

По этой причине однотрубное подключение радиаторов отопления лучше применять на чугунных батареях. При монтаже алюминиевых или биметаллических радиаторов перепад температур увеличивается.

Недостаток системы можно частично исправить установкой байпаса, который переносит теплоноситель из верхней подводящей трубы в отводящую нижнюю. Между входным отверстием радиатора и байпасом для автоматизации управления помещают вентиль или терморегулятор.

Двухтрубное подключение радиаторов отопления

Двухтрубные системы имеют в своей конструкции два трубопровода — прямой и обратный. Охлажденная вода из радиатора возвращается в котел по выходной трубе. Такая система отопления очень удобна тем, что позволяет обеспечивать равномерный нагрев всех радиаторов сети и регулировать их мощность по отдельности.

Двухтрубные системы могут быть горизонтальными или вертикальными. В горизонтальных подключение осуществляет с верхней или нижней разводкой. Вертикальные системы удобны в домах, имеющих переменную этажность.

Двухтрубное подключение радиаторов отопления на сегодняшний день считается более прогрессивным и способствует повышению комфорта проживания людей. Кроме того, они обеспечивают более современный дизайн интерьера и удобны при выполнении скрытой прокладки.
