Правильная заточка цепей на бензопилы на станке: Как заточить цепь пилы своими руками: пошаговая инструкция и способы

20.04.1990
Комментариев нет

Содержание

под каким углом точить для продольного и поперечного пиления, таблица, особенности для модели Штиль 180, а также способы определения

Необходимость заточки цепи бензопилы – обязательное условие, которое актуально для бензопил с ежедневным применением, например на лесозаготовках, так и при периодическом использовании на садовых участках и приусадебных хозяйствах. Как и любой процесс, связанный с техникой, заточка цепи имеет ряд нюансов, например угол заточки, его обязательно нужно учитывать и подбирать определенное значение для конкретной работы.

Содержание

  1. На что влияет и под каким углом точить?
  2. Как выбрать правильный угол?
  3. Для продольного пиления
  4. Для поперечного пиления
  5. Таблица углов
  6. Угол заточки цепи для бензопилы Штиль 180
  7. Как определить угол зуба?
  8. Видео
  9. Сейчас читают

На что влияет и под каким углом точить?

Угол заточки цепи – это важная характеристика, от значения которого в основном зависит производительность бензопилы. Также он влияет на следующие параметры:

  • Увеличивается интенсивность нажатия, так как уменьшается способность цепи «входить» в дерево без нажатия. Это приводит к увеличению напряжения в человеческом теле.
  • Повышается расход топлива.
  • Возрастает нагрузка на звенья пильной цепи.
  • Значительно сокращается срок эксплуатации бензопилы из-за дополнительных усилий на редуктор и мотор.

Если производить заточку вовремя, то можно существенно увеличить срок службы цепи. Это связано с тем, что при своевременной заточке с зуба «снимается» меньшее количество металла.

Есть два важных правила, которые касаются заточки цепных пил:

  1. Чем выше производительность, тем больше угол.
  2. Уменьшением угла заточки при распиле твердых пород дерева можно существенно снизить вибрацию.

Наименьший угол — 25°, а наибольший — 35°. Но у цепей для продольного распила угол равен 10°.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

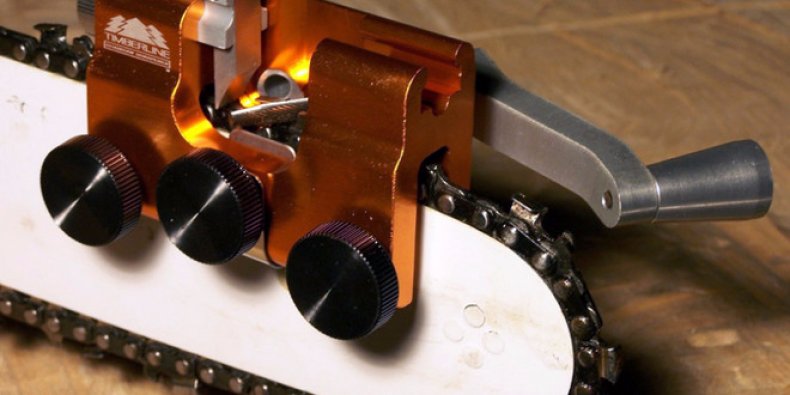

На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

Увеличение угла приведет к увеличению числа оборотов двигателя, а значит к увеличению расхода топлива и нагрузки на узлы бензопилы.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Если цепь заточена правильно, то при распиле будут появляться четырехугольные крупные опилки.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

При соблюдении угла в 35° пропил будет ровным, а опилки будут иметь прямоугольную форму.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.

Угол заточки цепи для бензопилы Штиль 180

Для Stihl MS 180 цепь точится точно также, как и для любой другой цепной пилы, никаких отличий нет. Для наглядности смотрите фото ниже, от официального представителя компании.

На фото видно какой угол держать в горизонтальной плоскости, в вертикальной, а также положение напильника по высоте.

Как определить угол зуба?

Покупая бензопилу, необходимо приобрести специальный шаблон, который позволяет проверять и затачивать зубья пильной цепи под необходимым углом. Шаблоны продаются отдельно и поставляются в комплекте с бензопилой. С его помощью можно контролировать значения задних углов у верхней и конечной лопатки, а также переднюю кромку края зуба. AliExpress

Рисунок 2

Визуально определять и исправлять угол крайне не рекомендуется, так как разная заточка зубьев приведет к быстрому износу цепи и механизмов пилы.

Очень важное значение имеет определение заднего угла верхнего лезвия с помощью шаблона, так как диапазон значения этого угла варьируется от 50° до 60°, а любое отклонение чревато повышением износа.

Для того чтобы измерить угол заточки, необходимо выполнить следующие действия:

  1. Установить перпендикуляр по отношению к поверхности цепи или ровной поверхности кромки зуба.
  2. Выставить шаблон по отношению к зубу.
  3. Установить круглый напильник в шаблон и проверить смыкание.
  4. Если есть отклонения зуба от шаблона – значит угол не соответствует параметрам заточки и его необходимо выправить.

Определять угол с помощью измерительных приборов нецелесообразно, так как способы измерения без шаблона имеют высокую погрешность, которая скажется на качестве распила и эксплуатационных характеристиках бензопилы.

Видео

Также рекомендуем посмотреть интересное видео про сам процесс заточки и устройство цепи, очень познавательное видео.

Для распиливания маленьких объемов пиломатериалов нет смысла менять каждый раз угол. В случае работы с большими объемами, следует обязательно учитывать этот параметр, это упростит работу, повысит производительность и уменьшит нагрузку на оператора.

Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Заточка цепей бензопил на станках и напильниками своими руками

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание. Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции. Это связано с тем, что созданный зуб имеет необычную геометрию: состоит из двух режущих кромок, угол создается при помощи боковой и верхней плоскости. Особая сложность заточки заключается в том, что верхняя поверхность имеет угол относительно линии движения цепи, который следует выдерживать с большой точностью.

Заточка цепи бензопилы на станке

Содержание

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день. Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.
При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.
Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.
Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

  1. Лопатка.
  2. Основное звено.
  3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

  1. Торцевое лезвие.
  2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.

К признакам того, что пила потеряла остроту можно отнести следующие:

  1. Уменьшение размера стружки.
  2. Использование большего усилия при выполнении работы.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

  1. Напильник круглый, имеющий державку необычного вида.
  2. Плоский напильник, необходимый для регулирования ограничения глубины.
  3. Крючка.
  4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

  1. Делать следует одинаковое количество движений.
  2. Нужно контролировать силу давления на поверхность во время ее обработки.
  3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:

  1. Механический.
  2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

  1. основания;
  2. лопатки;
  3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.

Что понадобится для заточки пилы в домашних условиях?

Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.

Снятие цепи с бензопилы

У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

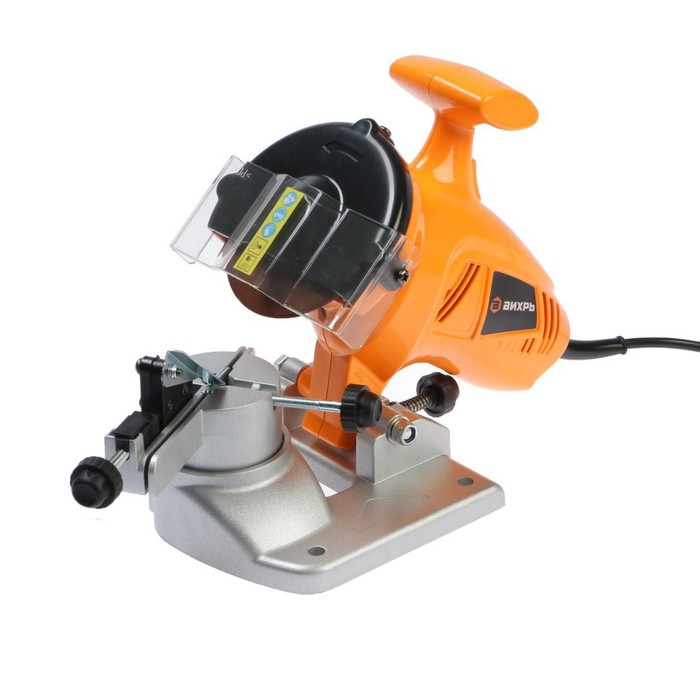

Станок для заточки цепей бензопил
Заточка цепи бензопилы станком

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Как заточить цепь бензопилы своими руками

Заточка цепей бензопил ручным методом

Наиболее простой способ вернуть зубьям бензопилы остроту – это воспользоваться напильником. Для этого нужно:

  • снять цепь с пилы,
  • удалить масло, опилки и другой мусор,
  • вытереть цепь сухой ветошью,
  • подготовить мелкий и крупный напильники,
  • приступать к заточке.

Из всех действий наиболее важно полностью вычистить цепь от грязи и масла. Делается это не только, чтобы не испачкать руки и одежду, но и для детального осмотра цепи и звеньев

Очень часто между зубьями или в них самих остаются щепки. Это, в свою очередь, снижает производительность бензопилы.

Так как зуб состоит из двух отдельных элементов, каждый из них необходимо заточить по-своему. Верхняя режущая кромка имеет конусную одностороннюю заточку. При этом, угол заточки должен составлять не более 30 и не менее 15. Чем меньше угол, тем легче пила будет входить в древесину. Но, стоит помнить, что меньший угол обозначает меньшую толщину металла, а значит, сталь будет затупляться быстрее. Выбор угла заточки зависит от пород дереве, с которыми предполагается работать.

  1. Для твердых пород, таких как дуб или лиственница, нужен угол заточки в 30.
  2. Для мягких пород, таких как сосна, пихта и большинство садовых деревьев — 20.
  3. Если планируется использовать бензопилу только для обрезки не очень толстых веток плодовых деревьев — 15.

Направляющий зуб в большинстве случаев имеет двухстороннюю заточку. Угол наклона режущей кромки для него не так важен, но следует учитывать, что нельзя делать его слишком маленьким или слишком большим. Оптимальная величина все те же 30.

Иногда элитные модели бензопил оснащены зубьями с усиленным лезвием. Визуальна этот усилитель легко определить. К краю зуба прикреплена дополнительная режущая кромка, отличная по цвету и фактуре.  Если элемент обнаружен, точить цепь бензопилы не нужно. Так как в основе усилителей используются сверхпрочные сплавы, которые не поддаются ручной заточке. Следовательно, цепь придется заменить.

Инструкция по работе с напильником:

  • подготовить крупный и мелкий надфили,
  • зажать участок цепи в тисках или при помощи струбцины,
  • заточить верхнюю режущую кромку,
  • движения выполнять от тела зуба, к острию,
  • заточить направляющую кромку,
  • движения выполнять от тела к острию поочередно меняя стороны.

При выполнении этой работы очень важно не менять направление движения напильника, иначе лезвие затупиться еще больше, чем до начала выполнения заточки. Данный принцип работы справедлив как для ручной работы, так и для автоматизированной

Основные ошибки новичков при затачивании

Есть ряд рекомендаций, как заточить цепь бензопилы, чтобы избежать типичных ошибок, характерных для новичков:

  • нужно делать одинаковое количество движений для каждого зубца;
  • требуется прикладывать равные усилия для всех зубьев, чтобы избежать неравномерности;
  • если цепь слишком затупилась, то напильник для работы не подойдёт и рекомендуется использовать электрический станок;
  • угол устанавливают с учётом того, в каком направлении в дальнейшем будет происходить распиловка брёвен.

Пользуясь напильником надо учитывать, что он снимает металлическую стружку с цепи, когда двигается вперёд.

Смотрите в видео как заточить пилу болгаркой:

Рекомендуется не задевать им поверхность зубьев, при выполнении возвратного движения назад. Преимущественно все цепи точат под углом 30°, но после завершения процедуры следует проверить их шаблоном. Делают это последующему алгоритму:

  • шаблон накладывается на цепь;
  • проверяется насколько выступает ограничитель глубины;
  • осуществляется подравнивание ограничителя плоским напильником.

Обычно расстояние глубины у ограничителя составляет 0.65 мм, но в целом при необходимости его разрешается варьировать в пределах 0.45 – 0.80 мм.


Как правильно затачивать цепьИсточник mauro-gianvanni.ru

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

  1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
  2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

Заточка цепи станком Источник instrumentgid.ru

Смотрите в видео инструкцию по заточке цепи бензопилы при помощи станка:

Почему цепь тупится

Есть несколько причин, по которым цепь быстро затупляется у неопытных пользователей. Преимущественно это происходит по следующим причинам:

  • Использование некачественного масла, не рекомендованного производителем;
  • Неправильная установка параметров, зазор между кромкой и ограничителем должен быть 0. 7 мм;

  • Отсутствие смазки инструмента перед работой. Непосредственно перед каждым использованием смазывайте ведущую звёздочку маслом М8.
  • Нет нормального натяжения цепи, при установке она должна располагаться точно по пазам, находящимся на шине.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

  • заточное устройство;
  • абразивный брус;
  • пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

  1. Установить цепь с шиной;
  2. Закрепить брус, устанавливаемый непосредственно на шину;
  3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Особенности заточки зубьев при помощи напильника

Заточка напильником начинается с правильного выбора диаметра устройства. Для цепей размером 1,3 мм используется напильник, диаметр которого составляет 4 мм. Для режущих зубьев размером 1,6 мм применяется напильник с диаметром 5,2 мм.


Затачивание при помощи круглого напильника

Подточка напильником нужно выполнять прямо на инструменте, предварительно зафиксировав шину в тисках, и включив ручной тормоз. Чтобы процесс происходил оперативно, нужно произвести заточку зубьев сначала с одной стороны под определенным углом, а затем с другой стороны. Начало проведения работ следует отметить мелом или маркером.


Виды напильников

Возвратно-поступательными движениями плоским напильником происходит удаление с зубьев ограничителей. Новичкам рекомендуется пользоваться специальным лекалом, которое крепится к шине, и остается только совершать возвратно-поступательные движения круглым напильником. Мастера с опытом осуществляют подточку при помощи только напильника, осуществляя возвратно-поступательные движения в количестве 1-2 раз для каждого зубца.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Основные правила и порядок заточки

Устройство и форма зубьев

Прежде всего следует разобраться в устройстве зуба цепи, который и подлежит заточке. Зуб срезает древесину подобно рубанку. Он имеет сложную конфигурацию и необычную режущую поверхность – две кромки: одна из них боковая, а вторая – верхняя, слегка скошенная. Ограничитель зуба, высота которого меняется, регулирует толщину стружки. Конечно, наточить такие зубья гораздо сложнее, чем, например, кухонный нож.

Зубец бензопилы имеет более сложную форму, чем другие острые предметы, подлежащие заточке

При этом следует установить верный угол заточки цепи бензопилы. Понятно, что действовать одним напильником затруднительно, поэтому существуют разные вспомогательные приспособления, которые помогают придерживаться точных параметров заточки. Такие наборы продаются в комплекте с бензопилами, а также отдельно.

На схеме показаны углы наклона, которые необходимо соблюдать во время заточки

При заточке следует правильно выбрать расположение инструмента. Круглый напильник выбран не зря – из-за округлой формы внутреннего контура зуба. Край напильника должен быть выше режущей поверхности на 20% от его диаметра, а на выбор диаметра влияет длина шага цепи (обычно от 4 мм до 5,5 мм). Следует соблюдать порядок действий: сначала обрабатывают режущие зубья, затем – зуб-ограничитель.

Заточка режущих зубьев

Возникает вопрос: как заточить цепь так, чтобы все зубья были равномерно ровными и острыми? Работу облегчает применение металлического шаблона, который накладывают на цепь. Он устанавливается в строгом положении – по стрелкам, концы которых направлены по движению цепи. Основное давление приходится на передний край, с соблюдением угла наклона, который соотносится с длиной шага цепи.

Нужно стараться, чтобы на каждый зубец приходилось равное число движений. Зубья затачиваются по очереди: один – с левой стороны, следующий – с правой и так далее. Для удобства выполнения действий шину зажимают в тиски, а затем обрабатывают через зубец с одной стороны, затем так же с другой.

Во время заточки приспособление необходимо держать под определенным углом

Стачивание ограничителя

Работу регулирует шаблон, до уровня которого необходимо стачивать зуб-ограничитель уже не круглым, а плоским напильником. Положение шаблона «S» предназначено для мягкой древесины, «H» – для твердой. Если не применять шаблон, можно получить неправильный, низкий спил, от которого эффективность работы пилы резко снизится.

При обработке ограничителя стачивается выступающая часть, указанная на фото

Кое-что полезное для себя можно почерпнуть на этом видео:

Правильный уход за пилой – своевременная заточка зубьев, чистка, смазка – продлевают срок службы инструмента и увеличивает производительность труда.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Способы заточки цепных полотен бензопил

Различают три вида выполнения заточки цепного полотна бензопилы:

  • Ручная заточка;
  • На станке;
  • С помощью болгарки.

Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.

Ручная заточка напильником в домашних условиях

Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.

Последовательность выполнения работ следующая:

Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки.
Верхнее лезвие затачивается под углом 30°.
Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкими

Важно помнить, что каждый зуб затачивается одинаковое количество раз.

Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.

Профессиональная заточка на станке

Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.

Заточка с помощью болгарки

Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

При втором способе заточка выполняется непосредственно на бензопиле

Очень важно подобрать правильный диск — должны быть закругленные края. Важно, чтобы пила была надежно зафиксирована и не двигалась во время заточки

Технические характеристика зубьев цепи бензопилы

Первое, что бросается в глаза – это сложная геометрическая форма. Если обычный резец напоминает треугольник или сильно вытянутый овал, то зуб бензопилы намного сложнее. Он состоит из двух резцов, расположенных перпендикулярно друг другу. Первый резец похож на обычный зуб. Он необходим для того, чтобы сделать в дереве надрез. Далее в дело вступает второй резец, похожий на букву «Г». Такая форма необходима для того, чтобы равномерно выбирать из дерева стружку и делать широкий пропил, предохраняющий цепь от защемления.

Именно цепь бензопилы, а не зубья, является важнейшим критерием качественной и легкой работы. Поэтому рассмотрим ее устройство более подробно, так как причина падения производительности часто возникает в связи с несоответствием цепи поставленным задачам.

  • интервал шага,
  • количество звеньев,
  • их толщину,
  • планируемый спектр работ.

Интервал шага – это главный и основной критерий при выборе цепи. Выделяют цепи с шагом:

  • 1/4,
  • 0,325,
  • 3/8,
  • 0,404,
  • 3/4.

Шаг 1/4 является минимально допустимым. Цепь с таким шагом предназначена для выполнения простейших бытовых задач, таких как очистка плодовых деревьев, и не может применяться даже для заготовки дров.

Шаги 0,325 и 3/8 стандартны для большинства европейских и китайских производителей. Такой шаг позволяет выполнять достаточно широкий спектр работ, вплоть до спиливания достаточно толстых, более 2 м в диаметре, деревьев.

Шаги 0,404 и 3/4 применяются для производства промышленного оборудования. Если планируется использовать бензопилу для регулярной распиловки леса, заготовки толстых поленьев или работ, связанных со спиливанием деревьев, то выбор одного из этих шагов более, чем оправдан.

Между шагом цепи и производительностью существует прямо пропорциональная зависимость – чем больше шаг, тем крупнее зубья. Следовательно, распиловка выполняется легче и быстрее.

Чем больше звеньев, тем проще пилить. Поэтому их количество также имеет значение. Но еще важнее толщина. Выделяют зубья:

  • 1,1 мм,
  • 1,3 мм,
  • 1,5 мм,
  • 1,6 мм,

Для бытового потребителя оптимально подойдут зубья толщиной 1,3 мм, но если пилу планируется использовать для лесозаготовки, лучше взять 1,5 мм.

Если цепь на бензопилу отвечает заявленным требованиям, но производительность работы снизилась, значит пришло время для заточки. Во всех остальных случаях уместнее приобрести новую цепь.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

  • интервал шага;
  • количество звеньев;
  • их толщина;
  • планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Правильная заточка цепей для бензопил: некоторые тонкости

  • Как определить неисправность?
  • Выбираем диаметр напильника
  • Советы
Узнаем как ой правильный угол заточки цепей бензопил?

Бензопила – это верная помощница, без которой очень сложно, к примеру, заниматься заготовкой дров. Можно обойтись топором, но это долго, не со всякой древесиной можно справиться. Да и зачем упражняться в силе, когда есть хорошая альтернатива?! Интересно, каждый ли владелец задавался вопросом о том, какой должен быть угол заточки цепей бензопил? В процессе работы оборудование подвергается большим нагрузкам, а поэтому затупление лезвий – это вопрос времени.

Заточка пильной цепи с помощью станка

Если цепь бензопилы хорошо и остро заточена, то это обеспечит эффективную, безопасную и точную работу с дровами. Заточка пильной цепи необходима по мере того, как зубья затупляются.

Для того чтобы бензопила надежно служила и работала в любое время года, нужно внимательно следить не только за ее мотором, но и за цепью, которая также является незаменимой составляющей данного режущего инструмента. От того, насколько правильно она будет заточена, зависит производительность, быстрота и качество работ в целом. Если зубья данного устройства будут плохо резать материал, возрастет нагрузка на двигатель, при этом снизится скорость вращения пилы. Чтобы все это предотвратить и поддержать данное устройство в нормальном состоянии, нужно знать, как сделается правильная заточка цепи бензопилы. Об этом мы сегодня и поговорим.

Как определить неисправность?

Для начала выясним, при каких случаях нужно затачивать зубья. Основными симптомами того, что цепи требуется заточка, является пониженная скорость работы и вращение пилы, а также иной вид стружки. При последнем симптоме можно увидеть характерную пыль на ней, при этом опилки будут похожими на иголки. Кроме этого, основным признаком может стать несанкционированное движение пилы. Во время работы она начинает вилять и даже становится неуправляемой. Если вы заметили хотя бы один из вышеперечисленных признаков, вам точно требуется заточка цепи бензопилы. Электростанком, конечно, восстанавливать зубья очень быстро, однако если вы эксплуатируете данное устройство только в личных целях, приобретать подобный верстак вам нет смысла, ибо его покупка будет нерентабельной. Поэтому ниже мы рассмотрим, как производится заточка цепей для бензопил при помощи обычного напильника.

Выбираем диаметр напильника

Сначала определитесь, какой размер имеет цепь, и исходя из полученных показаний высчитывайте, какой диаметр напильника вам больше всего подойдет. К примеру, для 1,3-миллиметровой цепи следует подобать устройство шириной в 4 миллиметра. Для режущей стороны размером в 1,6 миллиметра подбирайте 5,2-милиметровый механизм. Для снятия ограничителей режущих зубьев используйте также плоский напильник.

Советы

А теперь несколько слов о том, как правильно производится заточка цепей для бензопил.

  • Во-первых, при работе с напильником соблюдайте угол обработки, который и будет определять остроту устройства на выходе. Данное значение должно составлять около 30о. Чтобы не применять дополнительные устройства, для таких случаев на каждом из зубьев есть насечка, указывающая максимальный угол, при котором производится заточка цепей для бензопил.
  • Во-вторых, обращайте внимание на то, где будет размещаться цепь во время обработки. Чтобы ее плотно зажать, примените струбцину либо тиски. Лишь после того как цепь будет хорошо закреплена на данном устройстве, вы будете уверены в порядке своих действий и качестве выполняемых работ.
  • В-третьих, заточка цепей для бензопил не всегда требует обработки напильником ограничителя. Он не так часто выходит из строя, а потому не нуждается в регулярной заточке. Если высота режущей части не соответствует норме, и пила начинает двигаться со стороны в сторону, только тогда обрабатывайте данный участок.

Узнаем как ой правильный угол заточки цепей бензопил?

Бензопила – это верная помощница, без которой очень сложно, к примеру, заниматься заготовкой дров. Можно обойтись топором, но это долго, не со всякой древесиной можно справиться. Да и зачем упражняться в силе, когда есть хорошая альтернатива?! …

далее

Заточка пильной цепи с помощью станка

Если цепь бензопилы хорошо и остро заточена, то это обеспечит эффективную, безопасную и точную работу с дровами. Заточка пильной цепи необходима по мере того, как зубья затупляются.

далее

Заточка цепей бензопилы: инструменты и приспособления

Цепи бензопилы требуют периодической заточки. Именно это обеспечивает нормальную работу инструмента. Для затачивания могут использоваться специальные станки или приспособления.

далее

Заточка цепей бензопил своими руками: краткое описание процесса

Любым инструментом нужно правильно пользоваться и уметь его обслуживать, чтобы продлить срок эксплуатации.

И бензопила здесь не исключение. В данном оборудовании основным элементом, требующим внимания, является цепь. Ее состояние влияет на …

далее

Узнаем как заточить цепь бензопилы: особенности процесса

Заготовка дров или даже простая работа в саду, ежели она выполняется при помощи электрической или бензиновой пилы, требует наличия хорошо наточенной цепи. Думаем, что нет смысла каждый раз покупать новую, так как ее стоимость сложно назвать …

далее

Узнаем как производится заточка цепи бензопил?

Бензопила – полезнейший инструмент для садового и лесозаготовительного хозяйства. Эффективность ее работы напрямую зависит от степени износа и остроты режущих элементов. Заточка цепи бензопил может быть поручена специалисту. Однако изучив необходимую информацию по данному вопросу и немного попрактиковавшись, выполнить эту работу самостоятельно сможет и новичок.

далее

  • Главная
  • Домашний уют
  • / Инструменты и оборудование

Узнаем как производится заточка цепи бензопилы своими руками?

Бензопила – это неотъемлемый атрибут владельцев многих приусадебных и дачных участков наряду с бензокосилками и триммерами. Данный агрегат позволяет в считаные минуты превратить разросшийся куст в настоящее произведение искусства, а при необходимости заготовить несколько кубометров дров на зиму. Однако бензопила со временем требует не только долива топлива, но и регулярной заточки цепи, которая довольно часто теряет свои режущие свойства.

далее

Станок для заточки цепи бензопилы — устройство и принцип работы

Бензопила – это очень нужная вещь в хозяйстве. И если вы периодически занимаетесь обработкой садовых угодий или же заготовкой дров, время от времени проверяйте состояние цепи, а точнее, ее заточенность. Ведь каждый производитель в инструкции указывает, что заточка данного элемента должна производиться после стольких-то моточасов работы. Часто фирмы не указывают точные данные. Возможно, это правильно, так как режущие свойства пилы сильно зависят от материала, который они обрабатывают.

далее

Узнаем чем и как точить цепь бензопилы?

Любой хозяин, имеющий в своём владении бензопилу, рано или поздно сталкивается с тем, что цепь теряет свою первоначальную остроту.

И здесь многие не видят иного выхода из ситуации, как приобрести новую. Но тот, кто привык все мастерить своими руками и не любит тратить деньги на то, что в силах сам сделать, начинает искать ответ на вопрос: «Как точить цепь бензопилы?» Разберемся пошагово, как это сделать правильно.

далее

Узнаем как пользоваться бензопилой: пошаговая инструкция

Одним из важных инструментов для дачника или владельца частного дома является бензопила. Это оборудование требует серьезного отношения к правилам эксплуатации. От этого зависит безопасность мастера. Как пользоваться бензопилой, следует подробно изучить перед началом работы.

далее

  • Экология
  • Микробиом

Соевое молоко безвредно для планеты, но не так питательно, как коровье

В случае с молоком всё просто, у вас всегда есть варианты: можете разбавить свой кофе, добавить немного хлопьев или.

.. далее

  • Биологическое разнообразие

Нетронутый временем этот первозданный мир парит высоко над Амазонкой

Как флора и фауна эволюционировала на отдаленных островах за океаном, так же развивались растения и животные… далее

Станок для заточки цепей бензопил

Содержание

  • Геометрия зуба цепи
    • Как выполнить правку зуба бензопилы
  • Станочная заточка цепей бензопил
    • Легкие ручные станки для заточки цепей бензопил
    • Настольные и стационарные заточные системы
    • На что следует обратить внимание при выборе станка
  • Заключение

Эффективность работы бензопилы, то, насколько мощно выбирает инструмент древесину в пропиле, зависит от мощности — приемистости мотора и остроты режущей кромки зуба. Даже самые качественные цепи для бензопил рано или поздно теряют остроту, поэтому примерно через каждые 2-3 часа работы приходится выполнять заточку цепи для бензопил своими руками. При наличии навыка и точного понимания процесса восстановить остроту кромки зуба можно на обычном столе на даче, с помощью мини-станка, или используя напильник для заточки цепей бензопил.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

  • Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30
    о    ;
  • Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5о.

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

  1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
  2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Станочная заточка цепей бензопил

Прежде чем приобретать станок для заточки цепи, необходимо разобраться, как выбрать станок для заточки цепей бензопил, потому что цена на отдельные модели довольно высокая, а покупка дорогостоящего агрегата вслепую явно не оправдывает себя.

Для заточки используют три типа станочных агрегатов:

  • Мини-станки и приспособления малого класса, рассчитанные на очень небольшую производительность;
  • Легкие настольные системы;
  • Стационарные заточные станки.

Все три категории позволяют избавиться от эффекта «играющего» напильника и выполнить заточку с приемлемым качеством, но все же существуют определенные нюансы в использовании станков и приспособлений.

Легкие ручные станки для заточки цепей бензопил

Приспособления для затачивания зубьев цепи на первый взгляд мало чем отличаются от ручного точения напильником. Основу мини-станка составляет струбцина и два винтовых регулятора. Приспособление устанавливается непосредственно на шину, и с помощью винтов выставляются значения переднего и бокового углов заточки. Остается только вставить заточной напильник в направляющую люнету и поочередно заточить зубья.

Для цепей с крючковыми зубьями выпускается специальное приспособление, позволяющее выполнить заточку с помощью секторного абразивного бруска, уложенного внутри пластикового корпуса.

В крючковых цепях для бензопил, в отличие от обычной схемы, режущая кромка расположена горизонтально на верхней плоскости или спинке зуба. Такие кромки можно затачивать с помощью насадки или обычным плоским надфилем. Чтобы выполнить заточку с помощью насадки, достаточно просто одеть корпус на шину, захлопнуть, закрыть его на защелку, запустить бензопилу и нажать боковой рычаг на торце.

Настольные и стационарные заточные системы

Среди наиболее продаваемых станков можно назвать продукцию трех ведущих производителей оборудования для бензопил – «Oregon», «Sadko» и «Makita».

Из оборудования компании «Oregon» можно посоветовать профессиональную модель 519789. Мощная станина и высокий подъем абразивного диска позволяют выполнять работы любой сложности. Вес агрегата -6 кг, потребляемая мощность электродвигателя составляет 214 Вт. Диапазон заточки переднего угла – от 0-40о, бокового 0-10о. Станок рассчитан на большую нагрузку, поэтому даже после затачивания нескольких сотен цепей точность позиционирования останется неизменной.

Более простая и дешевая модель станка «Sadko SCS-85 PRO» позволяет затачивать большинство размеров цепей бензиновых пил с передним углом до 30о. Вес агрегата составляет всего 2,5кг. В отличие от предыдущей модели, это скорее компактная, чем профессиональная модель, но в своем классе «Sadko» не уступает продукции других компаний.

Обе модели оснащены автоматическим устройством центрирования цепи при зажиме его в тиски.

На что следует обратить внимание при выборе станка

Во-первых, станина станка должна обязательно изготавливаться из металла. Процесс заточки даже малых поверхностей зуба связан с приложением нагрузки и возникновением вибраций. Металл хорошо справляется с гашением колебаний, пластиковые детали со временем деформируются, и точность заточки падает.

Во-вторых, наиболее нагруженный узел — шарнир поворота заточной консоли, тоже должен быть металлическим. Большинство отечественных и китайских фирм для удешевления используют пластиковые шарниры достаточно большой ширины. На практике модели, изготовленные даже из ударопрочного и износостойкого пластика, не позволяют добиться необходимого качества заточки.

В-третьих, диапазоны устанавливаемых углов затачивания должны быть как у модели 519789. Мировой лидер в производстве шин и цепей к бензиновым пилам выбрал параметры 0-40о не просто так, а чтобы увеличить точность хода настроечного винта. Большинство дешевых станков ограничивают величину заточки переднего угла 30о и меньше. Это значит, что нормально заточить цепь можно будет только после 3-4 переточки с помощью напильника или на других приспособлениях, когда размеры кромки будут выработаны на 15-20%.

Кроме того, немаловажным фактором является мощность привода станка. Чем быстрее выполняется процесс затачивания кромки зуба, тем меньше риск самоотпускания закалки металла. При правильной настройке станка процесс должен занимать не более секунды на зуб.

Отдельно следует упомянуть размеры нониусов или шкал, по которым выставляются углы заточки зуба. Деления и размерность шкалы должны позволять читать величину угла не менее чем в половину градуса.

Заключение

Наиболее приемлемым вариантом заточки цепей будет профессиональное оборудование или ручной мини-станок. Покупать настольный вариант профи-класса не имеет смысла, так как его стоимость будет в десятки раз выше, чем покупка десятка новых цепей. Для собственного пользования можно приобрести ручной или компактный электрический станок «Oregon 542654».

  • Как правильно выбрать дрель для дома
  • Как выбрать электролобзик
  • Какой перфоратор выбрать для дома
  • Выбираем электрические ножницы правильно

Заточка цепи бензопилы набором напильников, болгаркой, на электрическом станке и с применением специальной системы

Электро- и бензопилы входят в арсенал многих владельцев частных домов наряду с такими приборами, как дрель, перфоратор и прочее. У этого инструмента есть одна негативная сторона – время от времени тупится цепь. Наточить ее можно своими руками, если знать, как это правильно делать.

Не забудь поделиться с друзьями!

Содержание статьи

  • Как определить, что цепь затупилась
  • Чем точить
    • Напильник
      • Как правильно проводить заточку напильниками
      • Вспомогательные приспособления
    • Система PowerSharp
    • Заточные станки
    • Заточка болгаркой

Как определить, что цепь затупилась

Кто хоть раз работал острой бензопилой, быстро поймет, когда цепь нуждается в заточке. Есть несколько способов это определить:

  • вместо стружки при резке древесины сыплется практически пыль;
  • увеличивается время проводимых операций;
  • чувствуется нагрузка на руки;
  • увеличивается расход топлива;
  • пила застревает, вырывается из рук;
  • спилы получаются кривыми.

Заточку надо проводить как можно скорее, и не только потому, что работать инструментом становится тяжело. При использовании ненаточенной цепи сокращается ее срок эксплуатации и механизм самой бензопилы быстрее изнашивается, выходит из строя раньше положенного срока.

Чем точить

Заточка цепи бензопилы – процесс непростой. Существует три варианта, которые сегодня используют:

  • с помощью напильника;
  • болгарки;
  • специального заточного станка.

Похожие способы применяют при заточке ножей, ножниц и другого режущего инструмента, так что ничего сверхординарного здесь не придумано. Однако есть и специальные приспособления для заточки системы PowerSharp. Они позволяют в домашних условиях быстро наточить пилы, на которых стоит специальная отметка, указывающая на особенности конструкции.

Напильник

Применение набора напильников – самый распространенный способ, который можно осуществить в домашних условиях. Но он не такой простой, как может показаться на первый взгляд. Для проведения заточки потребуются два вида напильников: круглый и плоский. У каждого из них свое предназначение.

С помощью круглого инструмента надо точить рабочую кромку пильного зуба, потому что ее конфигурация скругленная. Для бытовых бензопил используют напильник диаметром 4-5 мм, потому что зубья пилы имеют небольшие размеры. Профессиональные пилы точатся напильниками с диаметром 5,2-5,5 мм.

Плоским напильником точат ограничитель глубины реза. Если корректировку этой кромки не произвести, то цепь не будет врезаться в древесину на требуемую глубину, что снизит скорость распиливания. А это напрямую отразится и на перерасходе топлива, и на перегреве двигателя пилы.

Как правильно проводить заточку напильниками

В первую очередь электроинструмент надо подготовить. Его устанавливают на ровную поверхность, это может быть стол или верстак. Цепь натягивают по максимуму, выставляют в режим тормоза, для чего поворачивается рычаг блокировки. Производят осмотр пильных зубьев на предмет их дефектов: сколы, трещины, полный излом и прочее.

Что касается процесса заточки цепей для бензопил своими руками, то здесь есть несколько рекомендаций:

  • точить напильником зубья надо изнутри наружу;
  • на цепи есть метка, которую производитель наносит специально для обозначения градуса заточки;
  • затачиваемый зуб должен располагаться посередине цепи для удобства проведения работ;
  • заточили, сняли цепь с блокировки, продвинули следующий зуб до середины, поставили на тормоз.

Работать с пилой надо аккуратно, надев на руки защитные перчатки, потому что зубья цепи достаточно острые. Количество движений по плоскости кромки разное в зависимости от повреждений зубьев.

Вспомогательные приспособления

В строительных магазинах продаются специальные держатели, с помощью которых легко заточить цепь электро- или бензопилы, потому что на них четко указан угол заточки и глубина ограничителя. Установив приспособление на цепь, надо просто придерживаться конфигурации держателя, не выходя за рамки упоров. В принципе, это и не получится, поэтому заточные по держателю зубья обладают требуемыми параметрами угла и глубины.

Еще одно приспособление, с помощью которого облегчается заточка, это так называемый станок для правки зубьев пильных цепей. Устройство закрепляется на шину цепи специальными струбцинами, входящими в конструкцию приспособления. Направляющая выставлена под углом, определяющим градус заточки. Его можно регулировать, изменяя параметр.

Затачиваемый зуб закрепляется специальным упором, на который также укладывается напильник. Станок этого типа выпускает большое количество разных производителей. Чисто внешне инструменты могут отличаться, но конструктивно они все одинаковые.

Обратите внимание, что сначала вручную точатся рабочие кромки зубьев, а только после этого подравнивается ограничитель глубины. При этом надо строго выдерживать разницу по высоте кромки зуба и верхней плоскости ограничителя.

Система PowerSharp

Необходимо отметить, что этим приспособлением нельзя заточить все виды цепей. Для них подходят свои цепи и шины с маркировкой PowerSharp. Шина легко вставляется в любую пилу, и у нее есть одно отличие от стандартных – дополнительное отверстие в передней части.

В комплектации системы заточки есть блок из пластика, в который устанавливается заточный камень. То есть внутрь блока вставляется шина, на которую предварительно надета цепь. Она фиксируется там с помощью штырька, который просовывается как раз через дополнительное отверстие в шине. Блок закрывается крышкой. В передней части блока установлена клавиша, выполняющая функции рычага. Ее надо отогнуть, тем самым прижав абразивный камень к зубьям цепи.

После этого пилу надо упереть в землю клавишей и включить ее на максимальную скорость. Пара секунд, и пила заточена.

Заточные станки

В сервисных центрах никто уже давно не пользуется напильниками. Потому что правильная заточка цепи – это точно выдержанные параметры угла зубьев и высоты ограничителя.

Вручную этого добиться сложно, а сервисный центр гарантирует качество проводимой операции с долгосрочной эксплуатацией электро- или бензопилы.

Разнообразие заточных станков только удивляет. Здесь и обычные нехитрые механические приборы, и электрические. При этом производители предлагают небольшие по размерам станки, которые устанавливаются прямо на шину, настольные, в них цепь устанавливается без шины.

Простота производства заточной процедуры обусловлена тем, что заточный станок имеет в своей конструкции фиксатор, в котором закрепляется цепь. Он установлен так, чтобы цепь фиксировалась в нем по вертикали.

Можно корректировать место установки приспособления. Сделать это достаточно просто, потому что фиксатор может перемещаться в горизонтальной плоскости. Угол наклона определяет абразивный диск (круг), который установлен на валу электродвигателя. Таким образом точило располагается под требуемым углом, выставленным на заводе. Но и его можно менять в зависимости от требуемого градуса наклона.

Например, для распила твердой древесины необходим угол в пределах 20-25°, для мягкого дерева – 30-35°, чтобы пилить древесину вдоль волокон, можно использовать цепи с углом зубьев 10°.

Вращение диска производится электродвигателем, а вот его погружение проводится оператором вручную. Но и здесь можно выставить необходимый параметр, чтобы не увеличить глубину прореза. Кстати, диск является элементом съемным.

Заточка болгаркой

Как оказалось, болгарка – это инструмент универсальный. С ее помощью не только режут различные материалы или шлифуют поверхности. Многие мастера ими затачивают сверла, отвертки и другие инструменты. Не обошли стороной они и цепи бензо- и электрических пил.

Обратите внимание! Такой тип затачивания пилы – дело небезопасное, потому что зубья пилы подносятся руками к вращающемуся кругу, насаженному на вал болгарки.

Вал вращается с достаточно большой скоростью, от него серьезная нагрузка передается на цепь. И это не единственный минус, вот только некоторые из них:

  • неравномерное затачивание зубьев в плане соблюдения угла и толщины снимаемого слоя;
  • возможность прорезать соединительный элемент (ушко), которое скрепляет между собой звенья цепи;
  • сложность подгонки срезов под требуемые параметры.

Сам процесс заточки болгаркой заключается в том, что электроинструмент зажимается в тисках. Надо добиться того, чтобы он не шевелился и не вибрировал. Стараются закрепить болгарку так, чтобы диск оказался в вертикальной плоскости. Если есть опыт, то можно все сделать наоборот, то есть закрепить пилу в тисках, а руками к цепи подносить болгарку. И тот, и другой способ являются небезопасными.

Какой способ проще – понятно и без комментариев. Использование простых направляющих приспособлений и напильников дает возможность дома в спокойных условиях заточить цепь пилы. Но этот вариант потребует времени. Идеально и с гарантией все сделать в техническом сервисе, где зубья подточат на электрическом станке с требуемым углом наклона. Стоит такая услуга недорого, главное – чтобы такой сервис был рядом с домом.

Как заточить цепь бензопилы

  1. Видеоинструкция
  2. Что нужно для заточки цепи?
  3. Уголки для опиливания
  4. Как часто следует подпиливать цепь?
  5. Как напилить цепочку?
  6. Подача в лесу
  7. Как правильно выставить глубиномер?
  8. Когда менять цепь?
  9. Точилки для цепных пил и оборудование для опиловки

Практические советы и руководства
