Как подключить посудомоечную машину своими руками

Покупка посудомоечной машины — это еще не все, важную роль играет установка. Соблюдение правил монтажа позволит избежать неисправностей, протечек, других проблем. Предварительно рекомендуется выбрать место для установки техники. Ознакомление с инструкцией поможет избежать возможных ошибок при проведении монтажа. Правильное подключение гарантирует исправную работу техники в течение многих лет. От точности соблюдения инструкции зависит срок эксплуатации техники, поэтому к процедуре следует отнестись максимально ответственно.

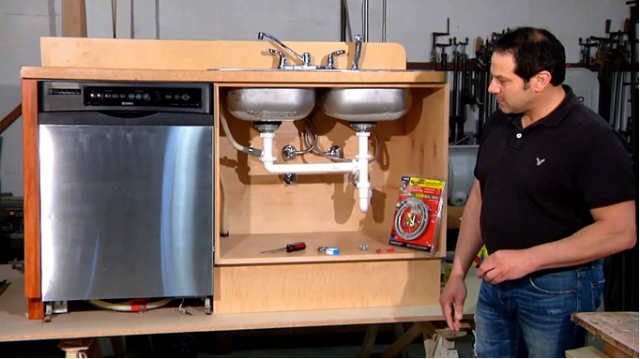

Этапы установки посудомоечной машины

Перед тем, как подключить посудомоечную машину, следует заранее побеспокоиться об инструментах, которые могут пригодиться для монтажа техники.

Обязательно проводятся замеры расстояния до розетки и коммуникаций. В комплекте ко многим моделям поставляются короткие шланги, которые подлежать замене на длинные.

Важную роль играет также бренд техники, с некоторыми моделями могут возникать дополнительные сложности из-за их нестандартных размеров, других нюансов.

Этапы работ:

• выбор места;
• подключение к водопроводу, подсоединение шланга к водопроводной системе — процедура считается наиболее трудоемкой, требует перекрытия воды;
• подведение слива — наиболее оптимальным вариантом считается монтаж сифона под мойкой;
• подведение электричества — осуществляется от расположенной недалеко от техники розетки;
• выравнивание техники по уровню, проверка монтажа.

Особенности выбора места

При выборе места следует учитывать следующие факторы:

• минимальное расстояние между техникой и другими электроприборами должно быть 15 см, оптимальной считается дистанция 40-50 см, для монтажа техники идеально подходит участок между двумя шкафчиками;
• установка недалеко от раковины— упростит процедуру подключения, понадобится разветвитель;
• монтаж техники должен проводиться также с учетом удобства размещения шкафов с бытовой химией, он должен находиться поблизости;
• близость к розетке с заземлением;
• оптимальная длина сливного шланга — 1,5 м, перегрузки повышают риск возникновения неисправностей.

Подключение к водопроводу

Подключение к водопроводной системе станет достаточно простой процедурой для тех, кто подключал ранее стиральную машину своими руками. Этапы работ ничем не отличаются. При проведении работ используются те же детали — шланг с идентичным диаметром, прокладка, фильтр. Заранее следует удостовериться в правильной длине шланга, отсутствии необходимости в удлинении. Следует учитывать, что даже самый надежный стык может спровоцировать протечки. В магазине при необходимости всегда можно купить шланг надлежащей длины.

Самый простой вариант монтажа — установка отсекающего крана на участке подсоединения водопроводной разводки к смесителю на кухне. Трудности в данном случае отсутствуют, для проведения работ достаточно отсоединить от холодной трубы подводку и подсоединить кран-тройник. После этого шланг смесителя необходимо стыковать с одним из концов. К концу крана присоединить шланг, по которому вода поступает к посудомоечной машине.

При отсутствии места рядом с водопроводом процедура подключения сильно усложняется. Потребуется пайка полипропиленовых и металлопластиковых изделий, для этого требуются опыт и знания. Оптимальным вариантом в данном случае считается обращение за помощью к специалистам.

Подключение к канализации

Процедура считается самой простой. Предварительно следует также проверить длину шланга. Короткий шланг заменяется более длинным или подлежит наращиванию. Нарощенный отвод фиксируется к выпуску канализации, для этого достаточно установить плотный резиновый уплотнитель.

Трудности могут возникнуть при отсутствии выпуска на трубе. В такой ситуации от участка соединения раковины и сливного сифона необходимо отвести тройник. К одному из выходов рекомендуется подключить слив посудомоечной машины. К оставшемуся подключается сифон.

При небольшом расстоянии машины от трубы канализации используется стационарный подвод. Важную роль играет длина шланга, чрезмерная нагрузка приводит к быстрому износу узлов. Специальный подвод обеспечивает самостоятельное стекание воды. Шланг посудомойки должен спускаться под тупым углом. Провисания не допускаются, их наличие затруднит стекание даже небольшого количества воды.

Электричество — какая розетка

Подключение к электросети также играет важную роль, большое расстояние до розетки может вызвать определенные трудности. Использование удлинителя в данном случае категорически запрещено, проникновение влаги в него представляет большую опасность. Он может применяться только в крайнем случае, при подключении машинки к розетке через удлинитель в квартире обязательно должны присутствовать люди. Кабель не следует размещать между трубами, вблизи крана, газовой плиты. Поломка удлинителя может привести к повреждению пластика, возникновению течи, пожару.

Избежать неприятностей поможет предварительный выбор места посудомоечной машины, она должна размещаться недалеко от розетки.

При выборе переходника следует обратить внимание на прочность, качество поверхности, сколы и другие дефекты должны отсутствовать. Неплотная фиксация компонентов устройства, тонкий провод, изготовленный из плохой резины штепсель не допустимы. При покупке предпочтение следует отдавать качественным переходникам известных брендов.

При наличии возможности, к посудомоечной машине рекомендуется подвести отдельную электропроводку, это поможет избежать повышенной нагрузки при одновременной работе нескольких электроприборов (встраиваемая духовка, холодильник и т.д.). Монтаж электропроводки также следует доверить специалистам. Розетку следует установить на расстоянии 14-40 см от пола.

Финальный этап

После подключения коммуникаций проводится выравнивание посудомойки по строительному уровню. Регулировка ножек поможет откорректировать положение техники.

Даже незначительные перекосы не допустимы, это может привести к снижению эффективности и быстрому выходу из строя посудомоечной машины.

На финальном этапе проводится также проверка работы. Посудомойка запускается в тестовом режиме без посуды. При проверке следует замерить скорость залива и слива воды. Важным пунктом считается также проверка стыковых соединений, протечки не допустимы. Более подробное описание всех этапов поможет провести процедуру максимально аккуратно.

Варианты установки

Все варианты монтажа могут сопровождаться трудностями, минимизировать их поможет соблюдение условий и требований.

Встраивание в шкаф

При наличии рядом с раковиной шкафа шириной от 45 см монтаж следует проводить в него. Основное преимущество метода заключается в возможности интеграции шлангов устройства в установленную под раковиной систему.

Для этого потребуются следующие предметы:

• удлиненная труба с запорным клапаном;
• отвод шланга в сифон мойки;
• дополнительная розетка.

Из шкафа необходимо убрать полочки, заднюю стенку. Для приведения корпуса в вертикальное положение, следует использовать регулируемые ножки. После этого посудомойку следует последовательно подсоединять ко всем коммуникациям, включить в розетку. При необходимости устанавливается гидрозатвор с патрубком слива. Фасад следует сделать на заказ или собрать панель из снятых дверей шкафчика.

Установка в отдельный модуль

Такой вариант подходит при наличии свободного пространства и отсутствии подходящих шкафчиков. Изготовление модуля следует заказывать заранее, он устанавливается недалеко от узлов коммуникации. Конструкция устанавливается близко к мойке. Важную роль играет надежность фиксации, любые вибрации при включении техники не допустимы. Прокладка шлангов и труб осуществляется вдоль стены, доступ к ним должен быть максимально простым. Мастер должен просто отодвинуть шкаф и приступить к работе.

Установка в нишу

На некоторых кухнях обустроена специальная ниша для монтажа СВЧ-печи и других кухонных электроприборов. Она может быть использована также при монтаже машины. При большом расстоянии между нишей и коммуникациями следует заранее побеспокоиться о приобретении шлангов.

Если встраивание не подходит

При отсутствии возможности встроить посудомойку куда-либо остается последний вариант — установка на пол или на стол. Существуют варианты переустановки гарнитура с переносом систем коммуникации. Такой метод требует времени и финансовых затрат. Самым экономичным вариантом считается монтаж фасада на машину.

Советы

Соблюдение рекомендаций поможет правильно подключить технику и продлить срок ее эксплуатации.

Рекомендации:

• монтаж сливного шланга в мойку считается достаточно опасной процедурой, существует риск затопления соседей;
• посудомоечные машины Electrolux требуют соблюдения точности монтажа, максимальный наклон в одну из сторон составляет 2 градуса, установка проводится только после тщательной проверки;
• машины Siemens часто выпускаются нестандартных размеров, что создает трудности при монтаже в кухонный гарнитур, избежать их помогут замеры;
• минимальное расстояние между задней стенкой посудомойки и стеной кухни составляет 5 см;
• четкое следование пунктам инструкции при монтаже машины поможет избежать проблем;
• применение удлинителей не рекомендовано, так как они могут спровоцировать возгорание или аварию;
• монтаж посудомоечной плиты рядом с духовым шкафом или холодильником требует подведения отдельной линии, что позволит избежать перегрузок.

Видео о том, как подключить посудомоечную машину

Подключение посудомоечной машины своими руками

Покупка посудомоечной машины — только часть задачи, надо ее еще подключить и поставить в наиболее удобное место. Можно, конечно, заплатить денег и вызвать мастера, но дело это не настолько сложное, чтобы нельзя было справиться самостоятельно. С другой стороны, подключение посудомоечной машины требует хоть минимальных знаний электрики, а также канализации и водопровода. Если есть хоть некоторые представления об этих отраслях, можно попытаться установить посудомойку своими руками.

Содержание статьи

Порядок действий

Если вы решили подключить посудомоечную машину своими руками, надо иметь четкий порядок действий. Тогда никаких неожиданностей не будет. Еще до начала монтажа необходимо позаботиться о наличии отдельной линии электропитания, которая идет напрямую от щитка. Подключение в тройники и переноски производителями не одобряется. В этом случае гарантийные обязательства не поддерживаются. Розетка должная быть отдельной, с обязательным рабочим заземляющим контактом. Если розетка есть, порядок подключения посудомоечной машины такой:

• Подключение сливного шланга к канализации.
• Подключение шланга подачи воды (заливного) к системе водоснабжения.

  Схема подключения посудомоечной машины к коммуникациям

• Включение в электророзетку.
• Пробный запуск. Если все прошло нормально, устанавливаем агрегат на постоянное место.

Если посудомойку приобрели в холодное время года, перед включением ее в сеть, она должна постоять в помещении некоторое время. Ее можно и нужно распаковать, но включать в сеть нежелательно. Следует начинать тесты уже после того, как она нагреется до комнатной температуры и высохнет конденсат, который может образоваться при резкой смене температур.

Подключение посудомоечной машины к электричеству: параметры электрической линии

Посудомоечная машина во время нагрева воды потреблять может до 2,5-3,0 кВт электроэнергии. Поэтому для ее подключения требуется отдельная линия электропитания. Так как в процессе используется вода, техника несет в себе потенциальную угрозу, поэтому на линии должен стоять автомат защиты, который в случае КЗ (короткого замыкания) отключит электропитание. Чтобы обеспечить собственную безопасность, нужна установка УЗО, который разорвет цепь при пробое изоляции. То есть, подключение посудомоечной машины к электричеству возможно к выделенной линии, на которой установлен автомат защиты и УЗО или заменяющий их дифавтомат.

Схема линии электропитания для посудомоечной машины

Номиналы защитных устройств и сечение кабеля

Номиналы автомата защиты и УЗО для подключения посудомойки считаются в зависимости от потребляемого тока, но, в большинстве случаев есть два варианта:

1. Защитный автомат на 16 А и УЗО на 25 А с током утечки 10 мА. В этом случае сечение жил кабеля должно быть 2,5 мм².
2. Номинал автомата защиты — 10 А, УЗО — 16 А (ток утечки тоже 10 мА), сечение жил кабеля — 1,5 мм².

Возможны оба варианта. Первый взят с солидным запасом по мощности, проводка будет работать на минимуме нагрузки, но обойдется такая линия дороже. Второй вариант менее затратный в финансовом плане и он тоже более чем работоспособен (максимальная допустимая нагрузка 4,1 кВт, чего более чем достаточно, так как средняя потребляемая мощность посудомоек 2,1-2,5 кВт). Но, при покупке кабеля, измеряйте сечение жил. К сожалению, при заявленном сечении в 1,5 мм², можно попасть на 1,2 мм² и даже меньше, что в данной ситуации недопустимо.

Розетку можно вывести выше уровня столешницы, что удобно, но некрасиво. Второй вариант как на фото: внизу чуть выше уровня пола

Еще по параметрам автомата:

•  Лучше выбрать двухполюсный, чтобы в случае аварийной ситуации отключилась сразу и фаза, и ноль.
• Для квартир и домов с отреставрированной проводкой отключающая способность автомата должна быть С (на корпусе написано С10 или С16), для старой проводки и питании от воздушки лучше брать В (В10 или В16 в зависимости от выбранного варианта).

Какую розетку поставить для посудомойки

Несколько слов о розетках. Для подключения мощных потребителей, которым и является посудомоечная машина, рекомендуются силовые, а не обычные электроустановочные изделия. В этом случае можно рассчитывать на то, что розетка не оплавится даже после нескольких лет эксплуатации.

Силовые розетки LEGRAND 774322 (с крышкой) и 774320 на 10/16 А

Силовые розетки выбирают не по внешнему виду, а по току, на который они рассчитаны. Для большинства моделей посудомоечных машин максимальный потребляемый ток будет не выше 11 А, так что можно брать силовые розетки на 10/16 А. В таком случае электрическое подключение посудомоечной машины будет сделано по всем правилам, производитель должен будет поддерживать собственные гарантийные обязательства.

Подключение к канализации

Подключить слив посудомоечной машины желательно в канализацию. Сделать это можно любым доступным способом. Если есть отдельный отвод в канализационной трубе, сливной шланг опускают туда, герметизируя место соединения при помощи специальной силиконовой вставки. При ее покупке необходимо знать диаметр отвода, диаметр сливного шланга. Вставка просто ставится в раструб отвода, с другой стороны вставляется шланг. Никаких дополнительных мер по герметизации соединения не требуется, так как герметизация происходит за счет эластичности материала.

Если отдельного отвода нет, слив посудомоечной машины выводят в сифон раковины. Для этого есть специальные сифоны с боковыми отводами, в которые и вставляют сливной шланг посудомойки. Так как эти сифоны современные, то подключение также проходит очень просто: шланг вставляется и все. Для большей надежности место соединения можно дополнительно уплотнить фум-лентой, но обычно этого не делают.

Сифоны для подключения к канализации бытовой техники (в том числе посудомоек)

Подключение посудомоечной машины к канализации надо сделать так, чтобы шланг немного провисал в виде буквы V. При наличии такого перелива меньше вероятность того, что стоки из канализации попадут в посудомойку. Второй вариант более надежный, но он возможен при достаточном запасе сливного шланга и наличии свободного места. В этом случае его приподнимают над местом входа в сифон, закрепляя петлю специальным держателем (на рисунке ниже слева). Обратите внимание, что шланг надо расположить так, чтобы других петель и заломов не было. Во всех этих местах застаивается вода, которая затем начинает сильно «пахнуть». Если шланг оказался слишком длинным, его можно укоротить.

Способы подключения слива посудомоечной машины к канализации

Иногда вход в канализацию находится дальше, чем позволяет сделать подключение штатный шланг. В таком случае возможно наращивание сливного шланга, но его длина не должна превышать предельно допустимое расстояние до слива, которое указывается в технических характеристиках. И вообще, лучше выбрать место для установки посудомойки так, чтобы шланг удлинять не пришлось. Так помпа гарантированно проработает дольше.

Как подключиться к водопроводу

Для подключения посудомоечной машины к водопроводу подойдет любая оконечная точка — отвод к крану, смесителю и т.д. Если отвода нет, придется разрезать магистраль, вставлять тройник (или штуцер с краном), к которому затем подключать подающий шланг посудомойки.

Можно подключиться к любому отводу

При подключении посудомоечной машины к водопроводу, к созданному отводу подключают заливной шланг. На отвод устанавливается кран, затем фильтр (хотя бы грубой механической очистки) и только после этого подсоединяется шланг от посудомойки. Фильтр крайне желателен. Он стоит не так много, а может спасти от необходимости преждевременного ремонта. Также нужен и кран — чтобы была возможность при необходимости перекрыть подачу воды именно на посудомоечную машину, а не отключать воду во всей квартире или доме.

Все соединения можно подмотать фум-лентой или по старинке использовать упаковочную пасту и льняную подмотку. Затягивать соединения лучше руками, прилагая хорошие усилия. Ключ в этом деле опасен, так как можно перетянуть. После того, как подключение посудомоечной машины к водопроводу окончено, плавно открываем кран, подавая воду. Если соединения не мокнут, все нормально, можно проводить тестовый запуск машины.

Установка посудомойки на место

Последний этап подключения посудомоечной машины — установка ее на постоянное место. Если машина отдельностоящая, ее ставите на выбранное место, при помощи уровня выставляете ровно. Проверять надо как по вертикали, так и по горизонтали. Для выставления есть регулируемые по высоте ножки. Контролируя положение уровнем, при помощи этих ножек корректируем положение корпуса. Эту процедуру надо проводить тщательно, так как от этого зависит качество мытья и сушки посуды. При криво выставленной машине, струи воды попадают не в те места, где они должны быть, из-за чего посудомойка хуже моет посуду. Еще одна неприятность при неправильном положении машины — не будет полностью удаляться вода, из-за чего будет хуже сохнуть посуда.

Встроить посудомойку в шкаф: начинаем с выставления высоты и уровня

При установке полновстраиваемой посудомоечной машины важно правильно ее выставить. Если шкаф заказывали когда вы уже выбрали модель, вам сделают его по параметрам корпуса. Обычно оставляют зазоры по 5 мм с каждой из сторон, чтобы была возможность задвинуть машину. При выставлении ее по уровню, ее поднимают так, чтобы она верхушкой уперлась в столешницу. Чтобы встроить посудомоечную машину, ее поднимают до нужного уровня при помощи регулируемых ножек. Если шкаф оказался слишком высоким, на дно или под ножки уложите ДСП, но зазоров быть не должно.

После того как встраиваемая машинка выставлена по высоте и уровню, ее можно закрепить. В большинстве случаев есть несколько отверстий по бокам и в верхней части корпуса. Также в комплектации есть пара кронштейнов. Через боковые отверстия крепим посудомойку к боковым стенкам шкафа. Затем кронштейны прикручиваем одной стороной к корпусу посудомойки, с другой — к столешнице. Слишком уделять внимание выбору крепежа не стоит. Эта фиксация больше нужна для уверенности, так как посудомоечная машина и без крепления стоит и никуда не двигается.

Подключение посудомоечной машины встраиваемого типа происходит до ее установки в шкаф

Могут возникнуть вопросы при установке полно-встраиваемой посудомоечной машины в шкаф, который оказался слишком широким. Это случается, если агрегат купили после того, как заказали кухонный гарнитур. Есть несколько вариантов решения проблемы. Первый — прикрутить к боковинам планки — впереди и сзади, а уже к планкам фиксировать корпус. Второй способ — из ламинированного ДСП сделать фальш-боковины. Толщину ДСП подобрать надо так, чтобы ширина проема была больше ширины машины на 10 мм или около того. Прикрутить «вторичные» боковины к каркасу шкафа, а к ним закрепить корпус машины. Второй способ более затратен по деньгам, но в этом случае нет зазора, в котором скапливается мусор, пыль и д.т.

В этом разделе даны примерные рекомендации. Точно все описано в инструкции к машине. Там же вы найдете картинки, наглядно иллюстрирующие процесс. Не поленитесь, прочтите.

Подключение посудомоечной машины своими руками: пошаговая инструкция

Место для монтажа посудомойки должно быть недалеко от канализации и водопровода, а также иметь отдельную розетку. Перед подключением необходимо купить необходимые материалы и обязательно ознакомиться с инструкцией, идущей в комплекте. Перед работой оборудование выравнивается по уровню и проходит тестовое испытание.

Приобретение машины, моющей посуду, приносит в дом немалые хлопоты. Особенно для тех, кто привык все делать самостоятельно. После выбора производителя, проверки технических параметров, остается немаловажная забота – правильно подключить посудомоечную машину к инженерным коммуникациям.

Куда поставить посудомоечную машину

Заранее выбирается место монтажа, подводятся необходимые коммуникации к условному положению оборудования.

Другое дело, когда нужно установить купленную аппаратуру в уже готовую кухню, когда мебель стоит на своих местах, и необходимо найти подходящее место для немаленького агрегата.

Хорошо, когда покупка бытовой техники планируется при строительстве или капитальном ремонте

Посудомоечная техника делится на две категории: отдельностоящая и встраиваемая. Мобильную аппарату устанавливают в свободную зону кухни, где есть возможность подключить ее к коммуникациям. Труднее со стационарными моделями, для которых нужно место в шкафу.

Подключение посудомоечной машины встраиваемого образца требует внимательной сверки габаритов модели и мебельной ниши.

Во многих случаях приходится перестраивать часть кухонного гарнитура, чтобы установить нужную технику. Производители уже наладили выпуск моделей с уменьшенными габаритами. Это облегчает монтаж.

К какой бы категории не относилась модель, существуют особенности, которые нужно учитывать при выборе и подключении посудомоечного оборудования:

1. Если у мебели на кухне уже есть отсек для посудомойки, то при покупке техники нужно строго придерживаться заданных габаритов. Размерами машины пренебрегают, если гарнитур планируется заказывать, или есть возможность переделать готовую нишу.
2. Точка установки должна находиться от канализации не дальше 1,5 метров. При завышении этого расстояния насос машины будет работать с запредельной нагрузкой. Это приведет к преждевременному износу и выходу из строя. Поэтому в случае удаленности канализации на кухне нужно рассматривать вариант установки посудомойки в ванной комнате. Это затруднит выполнение следующего пункта, но продлит срок работы оборудования.
3. Размещать моющую технику нужно так, чтобы удаление пищевых отходов с тарелок, установка их в машину и последующее распределение на свою полку происходило с одного места. Это облегчит повседневную кухонную работу и сэкономит время, проведенное на ней.
4. Крайне нежелательно использование электрических удлинителей и вилочных тройников. У посудомоечной машины должна быть своя розетка. Это продлит не только срок службы электроники, но и обезопасит кухню в пожарном отношении.
5. Если со свободным местом на кухне совсем плохо, то выбирают настольную модель. Ее не требуется подключать к канализации. Достаточно распределить сливной шланг в мойку. Устанавливают технику на столешницу еще в том случае, когда мебель невозможно переделать для встраивания, например, антикварную.

Выбрав место и модель, нужно озаботиться подбором материалов и инструмента для работы.

Инструмент и материал для установки

Для переделки коммуникаций под посудомоечную технику понадобится поменять сифон на канализации. Для подключения к водопроводу будет нужен тройник и запорный кран того диаметра, который имеют трубы в доме. Для продления службы посудомойки пригодится фильтр глубокой очистки.

Лучше сразу поставить с двумя штуцерами (второй для стиралки)

Для справки! Шланги для подключения, входящие в комплект, обычно короткие. Необходимо замерить расстояние и при нужде приобрести нужной длины.

Если нет готовой розетки, придется вести отдельную линию от распределительной коробки. Понадобятся провода подходящего сечения и розетка с заземлением.

Инструменты для проведения работ:

• набор отверток;
• дрель;
• прибор для определения фазы напряжения;
• ножовка или ножницы для пластиковых труб;
• разводные ключи;
• фум лента;
• строительный уровень;
• нож.

Если все собрано, то можно переходить к поэтапному присоединению к коммуникациям.

Как подключить посудомоечную машину

Подключение к водопроводу и канализации, а также к электросети происходит поэтапно. Сначала подключают агрегат к канализационной системе. Затем подводят к нему воду. И в завершение обеспечивают электронику аппарата электрическим током с нужным напряжением.

Если специалисты сервисной мастерской обнаружат, что установка машины была произведена неправильно, то это будет являться грубым нарушением гарантийных обязательств. В этом случае рассчитывать на бесплатный ремонт или замену будет невозможно.

Прежде чем приступать к подключению посудомойки своими руками, необходимо внимательно ознакомиться с требованиями, изложенными в инструкции

В комплект поставки оборудования входит пакет документов. Вместе с паспортом и гарантийным талоном в обязательном порядке прилагается инструкция по установке. В руководстве подробно изложены рекомендуемые технические параметры. Как электросети (напряжение, сила тока), так и водопровода (давление в сети, качество воды).

Подключение к канализации

Для отвода стоков предусмотрен шланг. Его можно подключить к канализации двумя способами. В первом случае соединение со стоками происходит напрямую к трубе посредством переходной манжеты. Для предотвращения обратного тока жидкости в районе стыка с канализацией на шланге создают петлю, верхний конец которой закрепляют на высоте 60 см. В продаже есть специальные пластиковые вставки для подъема шланга на нужную высоту. Для герметичности применяют «антисифонный» клапан.

Но чаще выбирают подключение к сифону мойки. Такой способ все упрощает, поскольку при нем учитываются все вводные (угол наклона, устранение протечек и запаха, создание необходимого давления). Если длины шланга не хватает, его наращивают дополнительным куском. Скрепляют патрубки между собой с помощью специальной муфты, закрепляя хомутами.

Подключение посудомоечной машины к водопроводу

Организовать подключение к водопроводной сети сложнее, так как требуются сантехнические и слесарные навыки.

Для этого необходимо перекрыть подачу воды на квартиру или дом. Затем в нужном месте труба разрезается и устанавливается тройник.

Существует способ, который использует обжимной комплект. Его устанавливают в выбранном месте и качественно закрепляют болтами. Затем, сквозь место подключения, просверливается отверстие в трубопроводе. Но он не всегда применяется из-за особенностей конструкции водопровода.

Понадобится врезка в систему тройника, от которого пойдет отвод на машинку

Далее необходимо сделать следующее:

1. На отвод тройника устанавливается запорный клапан. Кран нужен на случай аварий или профилактических работ.
2. Далее подключается фильтр для механической очистки воды от мусора, ржавчины и песка, чем так богато наше водоснабжение. Это поможет защитить оборудование и продлить срок его службы.
3. Непосредственно с посудомойкой водопровод соединяется специальным шлангом, входящим в комплект поставки. Возможно стыковка трубопроводом при помощи необходимых фитингов.

Мини-посудомойки могут использоваться по облегченному варианту. Для их работы не требуется стационарное подключение. Аппарат снабжен двумя шлангами. Один из них надевается на смеситель (подача воды), другой опускается в мойку (самотек). По окончании работы шланги убираются.

Но в таком режиме существуют недостатки:

1. Даже отключенные шланги остаются все время на виду.
2. При регулярном подключении к крану, а затем при последующем отсоединении патрубки быстро изнашиваются.
3. Существует опасность срыва шланга со смесителя из-за повышения напора. Это чревато затоплением помещения.
4. Во время работы машины мойку нельзя использовать. Она просто оказывается занята.

Специалисты советуют даже настольные модели подключать к коммуникациям стационарно.

Некоторые покупатели ищут посудомойку с возможностью подключения к горячему водопроводу. В этом видят плюсы и возможность сэкономить, не используя электроэнергию для нагрева воды. Но использование горячей воды наносит оборудованию вред.

Причины, по которым подключение к горячему водоснабжению нежелательно:

1. Состав горячей воды хуже холодной.
2. Электронный блок запрограммирован на определенный потолок температуры воды. Вода в трубах имеет непостоянный нагрев. Он может быть настолько высок, что электроника не выдерживает и отказывает.
3. Горячую воду часто отключают, особенно в летний период.

К выше сказанному можно добавить, энергопотребление многих моделей настолько минимально, что экономичнее платить за электричество, чем за подачу горячей воды.

Особенно грубой ошибкой будет подключение агрегата, спроектированного на холодную воду, к горячему водоснабжению. Детали, не рассчитанные на высокие температуры, быстро выйдут из строя.

Подключение к сети

Установка отдельной розетки требует навыков работы с электричеством. Сама розетка должна быть евростандарта, рассчитана на 16 А, подключена к заземлению и защищена от влаги. Последнее нужно в случае протечек, если она расположена впритык к посудомойке.

Хотя мощность агрегата не бывает выше 2–2,5 кВт, желательна отдельная линия от распределительного щитка. Провод для нее берут медный с сечением 3×2,5 мм. На самом щите должен быть персональный УЗО или диффавтомат на 16 А.

Даже обладая теоретическими знаниями по установке автомата, запрещена самостоятельная работа с дин-рейкой. Это должен делать сертифицированный мастер.

Высота расположения розетки должна не превышать 0,9 метра. Находиться лучше с любого бока машины. Поскольку длина шнура у прибора от 1 до 1,5 метров, то возможен некоторый отступ от машины в сторону. Для встроенных аппаратов высота розетки должна быть не ниже 20 см от пола.

Установка посудомойки на место

Монтаж машины нужно проводить по строительному уровню. Даже незначительный перекос вызовет сбои в работе и уменьшит срок эксплуатации. Корпус выравнивают, подкручивая ножки (две находятся спереди и одна сзади).

Не рекомендовано положение розетки прямо за агрегатом

Не пренебрегайте защитой от пара, идущей в комплекте. Это может быть стальная пластина, алюминиевый скотч или кусок резины с липким краем. Эти приспособления защитят мебель с внутренней стороны, когда у встроенных моделей происходит выброс пара. Защита прибивается или приклеивается под столешницу.

Отдельностоящие модели должны быть крайне устойчивы, а встроенные хорошо закреплены.

Полезные советы

Хоть подключение посудомойки, и ее последующая работа проходит по общим алгоритмам, у каждой модели есть свои особенности. Если выполнять рекомендации экспертов, то срок работы агрегата будет ощутимо продлен.

Советы специалистов, позволяющие избежать многих ошибок в установке и эксплуатации:

1. Опасность подвода сливного шланга в раковину у настольных моделей в том, что он может выпасть и затопить водой помещение.
2. Посудомоечная машина от «Электролюкс» может засбоить, если ее наклон в любую сторону превышает 2 градуса.
3. Техника от «Сименс» часто имеет нестандартные размеры.
4. Заземлять аппаратуру к газовому или водяному трубопроводу категорически запрещено.
5. Зазор от тыльной стороны машины до стены должен быть не меньше пяти сантиметров.
6. В комплект поставки оборудования всегда входит наглядная схема для подключения к коммуникациям.
7. Частая причина пожара – это использование удлинителей или подключение нескольких мощных приборов к одной розетке.

Перед тем как начать использовать посудомоечную машину после установки, необходимо провести тестовое испытание. Ее запускают вхолостую (без грязной посуды) и наблюдают за работой. Так выявляются протечки и неисправности.

Подробно об установке и подключении встраиваемой посудомойки смотрите в видео:

Лариса, 12 мая 2019.

Подпишись на канал Современное домоводство в Яндекс.Дзен

Сохраните и поделитесь информацией в соцсетях:

Рекомендуем прочитать

Как подключить посудомоечную машину самостоятельно: 6 простых шагов

Рейтинг автора

Написано статей

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Просмотров: 137

Опубликована: 17-10-2018

Изменена: 26-11-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Как подключить посудомоечную машину, знает любой мастер. Это можно сделать самостоятельно, без помощи специалистов. Вам поможет инструкция по монтажу и наша статья.

Что нужно, чтобы подключить посудомойку своими руками

Для монтажа вам понадобится стандартный набор:

• Плоскогубцы, пассатижи, отвёртка, разводной, гаечный ключи.
• Изолента, герметик, гидроизоляционная лента («фумка»).
• Сифон подсоединения слива к канализации (хотите подключить стиральную и посудомоечную машину одновременно — с 2 штуцерами).
• Шаровой вентиль для перекрытия воды.
• Фитинг-тройник из латуни, меди, бронзы с резьбой ¾ дюйма для подсоединения к водопроводу.
• Фильтр грубой очистки воды.
• Уровень (для проверки наклона ПММ — норма 2 градуса).
• Трубки для удлинения сливного шланга (если нужно нарастить длину).
• Розетка с заземлением, автоматический выключатель 16 ампер.

Подготовив всё необходимое, прочитав инструкцию, действуем по плану:

1. Определяемся с посудомоечным местом.
2. Подключаем ПММ к водопроводу и канализации.
3. Подсоединяем к электросети.
4. Запускаем тестовый цикл.
5. Наводим порядок.
6. Больше никогда не моем посуду руками.

Куда поставить посудомоечную машинку?

Большинство моделей облюбовали себе местечко на кухне, возле мойки. Это логично: коммуникации рядом, не нужно далеко носить грязную посуду, весьма удобно, гигиенично. Компактную модель, например настольную «Индезит», можно поставить на столешницу возле раковины.

Настольная машинка подключается к водопроводному крану, сливает воду непосредственно в раковину.

Отдельностоящая модификация, такая как Hansa («Ханса»), не доставляет хлопот при установке.

Её можно поставить недалеко от мойки, спрятать под столешницу, в тумбу, для экономии места.

Встраиваемую машинку (на фото бренд «Сименс») можно поместить в кухонный гарнитур, замаскировать гармоничным фасадом.

Чтобы поместить, зафиксировать встроенную модель в шкафу, придётся сделать в стенках мебели отверстия для креплений, коммуникаций. Помогут специальные трафареты. Они идут комплектом с посудомойкой.

Определившись с рабочим местом, приступаем к самому интересному.

Настройка дренажной системы (слива)

На кухне, под мойкой есть сифон. Чтобы подсоединить сливной шланг, следует, вытащив заглушку, прикрутить его к освободившемуся отверстию. Если вы устанавливаете посудомойку и стиралку вместе, вам пригодится особенный сифон с двумя штуцерами: каждому агрегату — по одному сливу. Стандартная длина дренажного шланга — 1,5 метра. Ему легко добавить длины, при необходимости. Закрепите место стыка хомутиками. Обмотайте фумкой, обработайте герметиком, чтобы шланги не снесло напором.

Подвод к водопроводу

В первую очередь отключите водоснабжение. Чтобы наладить подачу воды, понадобится тройник. Его следует прикрутить там, где «холодная» труба соединяется с кухонным краном. Таким образом, остаётся свободный патрубок для посудомоечного агрегата. Тройники, переходники бывают разных видов, размеров. Делаются из разных материалов: пластика, латуни, меди, бронзы.

Выбирайте прочный нержавеющий состав, ориентируйтесь по резьбе заливного шланга. Между тройником и заливной трубкой можно вкрутить шаровой кран — для экстренной остановки воды.

Если вы одновременно подключаете стиралку, вместо тройника приобретите четверник плюс дополнительный запорный кран для стиральной машинки.

Не подключайте бытовую технику к горячей воде. Это не так экономно, как может показаться на первый взгляд. Бойлеры, колонки тратят больше ресурсов на нагрев воды, чем ПММ, а машинка может сломаться от неподходящей температуры.

Подключение к электрической сети

Маломощной машинке подойдёт подключение к ближайшей розетке. Идеальный вариант для любой посудомойки — отдельная розетка с заземлением, отдельный кабель, индивидуальное устройство защиты отключения (УЗО) на 16 ампер.

В целях безопасности желательно, чтобы розетка была защищена от влаги. Если вы пользуетесь удлинителем, не оставляйте его на полу, протечка может спровоцировать замыкание.

Пробный запуск

Подсоединив агрегат ко всем коммуникациям, не спешите его эксплуатировать. Запустите тестовый режим без посуды. Например, самый короткий цикл. Во время работы проследите за всеми соединениями — нет ли течи. Возможно, понадобится дополнительная обмотка лентой или обработка герметиком. Если всё в порядке —поздравляем! Вы самостоятельно проделали всю работу.

Подключение плиты, посудомойки и духовки

Техника-гибрид 2 in 1, 3 in 1 заслуженно пользуется популярностью — ведь она экономит такое ценное пространство. Особенности подключения такой техники зависят от её типа. Посудомоечная часть подключается по вышеописанной схеме. Электрическая варочная поверхность и духовка потребуют дополнительных розеток. Если же духовой шкаф, плита газовые — обратитесь в газовую службу. Проводить такие работы самостоятельно очень опасно.

Теперь вы знаете, как подключается ПММ на кухне. Чтобы всё сделать правильно, посмотрите обучающее видео

Подключение посудомоечной машины

Производители собирают посудомоечные машины по разработанной схеме. Расположение и тип узлов схожи, поэтому устройство рассматривают на одном примере. В статье описано подключение аппарата к водопроводу, электрической сети и его проверка на протечку. Описание компактных моделей, размещаемых на столе есть в конце.

Устройство посудомоечной машины

Компоненты посудомоечной машины расположены в металлическом или пластиковом корпусе. Каркас собран из металлических стоек, которые принимают нагрузку от двигателей и насосов. Внутри бункера посудомойки стенки изготовлены из нержавеющей стали. Сделано это для продления срока службы при воздействии воды и моющих средств. Столовые приборы загружаются в посудомоечную машину через переднюю дверцу, которая откидывается на 90 градусов. Двойка на схеме – пружина, которая делает движение створки плавным и облегчает закрытие. Тарелки, вилки и другие предметы раскладываются по корзинам. Верхняя обозначена цифрой 1.

Поддонов в посудомоечной машине два или три. Высота меняется под габариты посуды. Корзины съемные или несъемные. Производители предусматривают откидные пластиковые держатели для ножек фужеров. Цифрой 3 на иллюстрации выше обозначены разбрызгиватели или коромысла. Их роль – подача направленной струи воды. Распылители вращаются, покрывая внутренний радиус посудомоечной машины. Столовые приборы обдаются холодной и горячей водой. Для отслеживания температуры встроено термореле (4).

Остатки пищи, попадающие с грязной посудой в машину, задерживаются при отводе жидкости через фильтры (5). С канализационной трубой посудомойка соединяется сливным шлангом (6). Рукав схож с применяемым в стиральных машинках. Уровень воды и давление отслеживаются реле под номером 7. Жидкость отводится под давлением, что важно при перепаде высоты отверстия в посудомоечной машине и в канализации. Делается это насосом (8). В днище посудомоечной машины установлен датчик протечки (10). Если его сенсоры замыкаются жидкостью, то он перекрывает входной клапан (17). Сигналы к компонентам поступают от блока управления под номером 11. Давление воды внутри машинки нагнетается насосом (12). Вместе с жидкостью подается моющее средство, проходящее через дозатор (16).

Если в процессе программы дверца посудомоечной машины откроется, то вода уйдет к соседям снизу. Чтобы этого не произошло, защелка с блокировкой под номером 15 удерживает створку. Пар остается в бункере благодаря уплотнительной резинке (18). Посудомойка без подвода горячей воды нагревает ее ТЭНом под номером 20. Опция в приборе – второй нагреватель и вентилятор. Последний монтируется в посудомойках с функцией турбосушки. Посуда ополаскивается чистой водой, поэтому в моделях посудомоек устанавливается датчик жидкости, чтобы средство не попадало на вымытые столовые приборы.

Для посудомоек с двумя или тремя системами сушки предусматривают датчик. Сенсор анализирует температуру воздуха в кухне и выбирает программу. В премиальных моделях посудомоек присутствует анализатор жесткости. Он добавляет в воду соль для смягчения и подбирает режим мытья. Процесс отслеживают на цифровом дисплее или на светодиодных индикаторах посудомоечной машины. Третьим вариантом является «луч на полу». На участок, рядом с машинкой проецируется красная или зеленая точка, которая указывает на пройденный этап.

Принцип работы посудомоечной машины

Клавишей включения активируется посудомоечная машина. Прибор информирует о рабочем состоянии индикацией на дисплее или одновременным секундным мерцанием светодиодов. Осуществляют загрузку посуды в корзины посудомойки, закрывают дверцу и выбирают программу. Блокируется сливной клапан и активируется впускной. Вода поступает в посудомойку по заливочному шлангу. Проходит ионообменник для смягчения и сливается в водосборник. При достижении уровня срабатывает датчик и закрывает впускной клапан. Жидкость греется до температуры, предусмотренной режимом.

Циркуляционный насос подает нагретую воду по каналам посудомойки к разбрызгивателям. Через форсунки жидкость обмывает посуду. Стекая по стенкам машинки, попадает в фильтр, очищается и используется повторно. Параллельно вода насыщается моющими средствами. После цикла мойки приборы ополаскиваются холодной жидкостью. Отработанная сливается после активации клапана. На втором и третьем этапе ополаскивания посудомойка использует теплую или горячую воду. Тарелки, ложки и вилки сушатся конденсационным методом, в котором влага испаряется из-за разности температур. При турбосушке активируется вентилятор.

Подключение посудомоечной машины своими руками

Для подключения посудомоечной машины используют следующий набор инструмента:

• уровень;
• фильтр грубой очистки;
• сифон с входом для слива;
• кабель;
• разводной ключ;
• уплотнительная лента;
• бокорезы;
• шаровый кран;
• розетка с заземлением;
• дифференциальный автомат.

Экономить на комплектующих не стоит, т. к. от этого зависит срок службы посудомоечной машины.

Установка посудомойки на место

Посудомойки бывают соло и встраиваемыми. Первые устанавливаются на желаемом участке без или с привязкой к мебели. Для встраиваемых при проектировании кухонного уголка делается ниша, которая по габаритам соответствует машинке. Если длина сливного шланга посудомойки превысит 1,5 метра, то будут проблемы с насосом при сливе. Это учитывается при выборе места под посудомойку. Когда выдержать расстояние не получится, то машинку монтируют в ванной. Рядом с посудомойкой размещают розетку с заземлением.

Внимание уделяют плоскости пола под посудомоечной машиной. Не должно быть перекосов, это проверяют пузырьковым уровнем. Модели приборов имеют регулируемые ножки, нивелирующие небольшие погрешности. Для компактных посудомоечных машин, которые устанавливаются на стол или подставку, не делают стационарный слив. Шланг крепится к раковине при использовании. Если в посудомойке отключаемый насос, то его не используют, т. к. из-за перепада уровня вода уходит сама.

Подключение посудомоечной машины к электросети

Производители посудомоечных машин указывают мощность подключения в паспорте. Для однофазной сети она не превышает 3,5 кВт. Розетка под машинку должна выдерживать силу тока в 16 ампер. Ее размещают на расстоянии в 1–1,5 метра от посудомойки. Потери на кабеле питания машинки будут небольшими, что не приводит к перегреву. Линия прокладывается от распределительного щитка, в котором устанавливают отдельный автомат. Используют дифференциальный на 16 А, т. к. его чувствительность меньше, чем у УЗО, что предотвратит ложные срабатывания.

Провод помещают в штробу, если ремонт еще незавершен. Если отделка закончена, то проводник протягивают в кабель-канале. Покупают ВВГ или ППВ 3×2,5. Контакты фиксируют пластинчатыми зажимами, чтобы кабель не ушел из-под винта. Смежная розетка со стиральной машинкой не используется, т. к. общее потребление превышает допустимое. На время, когда посудомойка не задействована, питание выключают в щитке.

Подключение посудомоечной машины к водопроводу

Перед подключением посудомоечной машины к водопроводу перекрывается входной вентиль. Такой шаг предотвращает протечки в процессе монтажа переходников, фильтра и клапана. Подключают посудомойку гибким шлангом. Тройник устанавливают в месте, где смеситель соединен с водопроводом. Резьба переходника уплотняется тефлоновой лентой. Витков не должно быть много, т. к. ее закусит и снимет. После тройника устанавливается шаровый кран. Его задача – вручную отключать посудомоечную машину для ремонта или замены патрубка. После крана монтируется фильтр тонкой очистки, предотвращающий попадание ржавчины и мусора в механизм машинки. Гибкий шланг накручивается на отвод фильтра без уплотнительной ленты, т. к. в гайке есть резиновая прокладка.

Посудомойку можно установить в домах, где отсутствует водопровод, например, на даче. Для этого на чердак поднимают пластиковый бак. Его крепят деревянными или металлическими распорками. Стенки утепляются пенополистиролом или минеральной ватой, чтобы вода не замерзала зимой. От емкости подводят трубу и подключают аппарат. Бак наполняют водой из колодца или скважины глубинным насосом. Перед покупкой машинки, важно убедиться, что для нее хватит давления жидкости, идущей самотеком.

Совет! Входной кран на посудомоечную машину перекрывают, когда она не используется. Делается это для продления срока службы заливного клапана.

Для моделей посудомоек с двойным подключением делается подвод холодной и горячей воды. Последнюю не стоит брать из водопровода. Она наполнена примесями, что испортит механизм машинки и увеличит плату за тепло. Горячую воду к посудомоечной машине подводят от бойлеров или накопительных емкостей через фильтр. В этом случае экономия будет очевидной, т. к. используется излишек жидкости и не включается ТЭН посудомойки.

Если на входе в смеситель уже подключена стиральная машинка через тройник, то монтировать еще один под посудомойку нет смысла. Проблема – увеличение нагрузки на резьбу и отсутствие пространства под мойкой. Рационально установить коллектор. К нему делают подвод и водоразборные точки подключают к выводам гибкими шлангами. На ввод коллектора и на его выходы ставят краны. Первый перекрывает узел, остальные каждый прибор отдельно.

Посудомойку подключают к стальной трубе. Если рядом с машинкой проходит магистраль, то не нужно тянуть шланг. Используют латунную седловую врезку. Переходник подбирают под диаметр трубы и монтируют как хомут. Сверлится отверстие в трубе, через которое вода поступает к посудомойке. На врезку накручивается кран, устанавливается фильтр и делается подвод к посудомоечной машине.

Подключение посудомоечной машины к канализации

При подключении слива посудомойки перекрывать стояки не нужно. Если машинка ставится на кухню, которая в использовании, то меняется сифон. Приобретается такой, как видно на фото выше. В нем предусмотрен отвод для шланга. Слив крепится выше гидрозатвора, чтобы запахи из канализации не просачивались на кухню. Переходник размещают углом вверх, чтобы при использовании раковины, вода из нее не попадала в посудомоечную машину. Шланг фиксируется на отводе хомутом. Если этого не сделать, то под напором насоса его сорвет.

Совет! Точка подключения шланга к сифону не должна находиться выше указанной в паспорте. Если этого не сделать, то посудомойка остановится с ошибкой.

Заменить сифон под мойкой не всегда возможно, т. к. он может быть занят стиральной машинкой или труднодоступен. В этом случае используют косой тройник для посудомойки. Он представляет собой канализационный угловой отвод. Разъединяют узел, где сифон мойки подключен к канализационной трубе, и вставляют переходник. В одно из отверстий подключается гофра от раковины. Во второй вставляется уплотнительное переходное кольцо. В последнее опускается гибкий шланг от посудомоечной машины. При таком подключении используется петля или «антисифон». Пример виден на фото выше. Делается это для водяного затвора, который удерживает запахи.

Совет! Подключение посудомойки к канализации при ремонте выполняется настенным сифоном.

Если производитель положил в комплект к посудомойке клапан для воздушного разрыва, то его устанавливают между машинкой и сливным отверстием. Элемент крепится к столешнице или к задней стенке мебели. Сверху отверстие закрывается декоративной накладкой. Видео об установке и подключении посудомойки есть ниже.

Проверка посудомоечной машины на протечку

После подключения посудомоечная машина не задвигается к стене. Плавно подается вода на заливной шланг посудомойки. Когда он открыт полностью поверяются резьбовые стыки. Они должны быть сухими. Если все в порядке, вентиль перекрывают и ставят посудомойку на место. Запускают короткий режим без посуды. В процессе наблюдатель находится рядом с машинкой. Если не выбило автомат, нет протечек на входе и выходе, то монтаж успешен.

Посудомойка на столе

Подключение настольной посудомойки осуществляется по примеру, описанному для полноразмерной. Разница заключается в подводе шланга залива и слива. Для них предусматривают отверстия в столешнице или за ней. Используют пластиковую накладку, чтобы скрыть сколы по краям реза. Если настольная машинка заложена в проект, то водопроводная и канализационная труба укладываются в штробу, а выводы делаются на уровне посудомойки.

Советы

При размещении сливного шланга от посудомойки в раковине, его фиксируют, чтобы он не выскочил и не затопил соседей. Посудомоечные машины от бренда Electrolux капризны к уровню пола. Отклонение при установке не должно превышать двух градусов. Техника от Siemens приобретается до заказа кухонного уголка. Габариты машинок этого бренда могут не соответствовать стандартам, поэтому их замеряют по факту. Если изменить последовательность, то посудомойка не влезет или останутся зазоры с мебелью.

Заземление от прибора подключается к контуру. Нельзя делать этого к газовой или водопроводной трубе. В многоэтажном доме по ним идут наводки, способные навредить электронике посудомоечной машины. Между стеной и торцом посудомойки зазор делают от 5 см. Это необходимо для циркуляции воздуха, которых вентилирует компоненты техники. Схемы подключения, приведенные в статье, общие. Для каждой модели в паспорте приводятся указания от производителя. Опираться следует на заводские стандарты.

Сетевые фильтры, готовые удлинители и электрические переходники не используются при подключении посудомоечной машины. Недостаточное сечение проводов или плохой контакт приводит к перегреву, поломке прибора или к поражу. Если нет возможности разместить розетку рядом с прибором, то удлинитель собирается самостоятельно. При монтаже посудомойки рядом с электрической плитой, холодильником или стиральной машинкой для каждого прибора подводится отдельная линия. Делается это для ликвидации сетевых помех и перегрузки.

Заключение

В посудомоечных машинах производители предусматривают отстроченный старт. В этом случае прибор программируется на работу ночью, когда нагрузка на сеть ниже. Опция актуальна для двухтарифных счетчиков. Чтобы ТЭН посудомойки служил дольше, используют добавки, предотвращающие образование накипи. Если в доме есть дети, то при покупке посудомоечной машины учитывается режим защиты от малышей, блокирующий управление.

монтаж и подключение по правилам

Желание поставить на кухне электрическую посудомойку объяснимо: она экономит время, тратит минимум воды, качественно отмывает посуду с жирными разводами и присохшими кусочками пищи.

Самостоятельная установка посудомоечной машины Bosch принципиально не отличается от подключения аналогичных технических устройств, к тому же руководство по монтажу снабжено подробными схемами. В этой статье рассмотрим порядок установки посудомойки и особенности ее подключения к коммуникациям, снабдив материал пошаговыми фото и тематическими видеороликами.

Содержание статьи:

Определение места для ПММ

Перед покупкой помощницы на кухню следует оценить возможности помещения и найти место для размещения нового бытового прибора. Существуют настольные и напольные модели, встраиваемые, подвстраиваемые и отдельностоящие виды машинок, соответственно, можно подобрать наиболее подходящий вариант. Лучшие модели посудомоек бренда Бош мы рассмотрели в .

Полностью отказаться от покупки нужно лишь в том случае, если кухня малогабаритная, и каждый сантиметр полезной площади уже занят.

Обычно посудомойку размещают в нижнем ярусе мебели, недалеко от мойки. Место подключения диктуется расположением канализационных и водоподающих коммуникаций. Чем ближе машинка к трубам, тем меньше проблем с установкой и подключением посудомоечной машины Bosch, вне зависимости от ее технических характеристик.

Галерея изображений

Фото из

Компактные настольные машины – минимум места

Автономно расположенная посудомоечная машина

Встроенные модели шириной 60 см

Встраиваемые узкие машинки 45 см

Не стоит забывать, что любая экономия – это уступка. Предположим, узкие встроенные посудомойки легко обрабатывают сервировочные комплекты – тарелки, столовые приборы, чашки при условии их , но некоторые модели не подходят для мойки кастрюль, противней, форм для выпечки, сковородок. А хозяйки в больших семьях хорошо знают, как много времени и сил уходит на очистку как раз крупноразмерной посуды.

Общие рекомендации и правила

Чтобы машинка в процессе использования не вызывала нареканий, не требовала ремонта и частого обслуживания, необходимо продумать порядок ее установки.

На все виды посудомоек распространяется следующий порядок подключения:

• Проверка комплектации и целостности оборудования после транспортировки ее в дом.
• Установка на заранее определенное место на столе, полу или в мебельном модуле.
• Подключение к канализации с помощью сливного шланга, который вводится в раковину или подключается к сифону с применением переходника.
• Подключение к водопроводу с использованием шланга подачи воды.
• Установка отдельной силовой розетки или применение заранее вмонтированной.

Если возникают сложности с соединением шлангов или устройством розетки, то порядок подключения можно изменить, тем не менее потребуется выполнить каждый пункт из списка.

Доступ к боковым стенкам встроенных посудомоек невозможен, но у настольных, пристроенных и отдельно стоящих моделей он есть. Обеспечьте защиту от ожогов – боковые поверхности сильно нагреваются в процессе мойки. Для этого нужно установить боковые крышки, реализуемые сервисными центрами

Существует ряд правил, выполнение которых поможет избежать проблемных и аварийных ситуаций. Обычно они перечислены в инструкции, поэтому самое важное требование – внимательное изучение документации.

Галерея изображений

Фото из

Перед подключением обязательно внимательно рассмотрите все элементы машинки и проверьте корпус на наличие царапин и вмятин. Прибор с деформированными стенками нельзя эксплуатировать. При обнаружении брака обязательно требуйте замены прибора

Перед любыми действиями по установке, ремонту, замене обязательно отключайте оборудование от электросети. Если рядом с выбранным местом нет силовой точки, ее необходимо подвести и расположить в легко доступной для отключения зоне. Проводку для силовой розетки лучше тянуть отдельной линией от щитка, необходимо обеспечить ветку собственным автоматом

В кухне обычно установлено самое мощное оборудование, и водонагревателям, микроволновкам, посудомойкам, электроплитам приходится работать «по соседству». Обязательно проследите, чтобы в непосредственной близости с посудомойкой не было оборудования, вырабатывающего тепло

Все категории машинок должны быть расположены по уровню. Для отдельно стоящих нужно обеспечить идеально ровное место установки, а при необходимости отрегулировать ножки. Встраиваемые модели следует прочно зафиксировать внутри мебельных модулей с применением кронштейнов

Исправность корпуса и деталей

Соблюдение норм техники безопасности

Близость размещения других электроприборов

Ровное основание и устойчивость

Не рекомендуется ставить посудомойку возле радиатора: излучаемое батареей тепло негативно влияет на ее «самочувствие». Если машинку встроить по соседству с холодильником, напротив, «пострадает» он.

Проследите, чтобы электрошнур также не подвергался нагреванию, иначе изоляция расплавится и может произойти короткое замыкание или утечка тока – то и другое опасно.

Если вы ранее не устанавливали или не ремонтировали домашнюю технику, при возникновении большого количества вопросов лучше объединить собственные усилия с услугами сервисного центра. Самостоятельное вмешательство только навредит

После установки обязательно проверьте, хорошо ли открывается дверца, исправно ли работает загрузочный модуль (модули). Если мало места, то открытая дверца будет создавать дефицит пространства – не забывайте об этом при дальнейшем использовании и постарайтесь расставить мебель так, чтобы было легко обслуживать машинку.

Инструкция по установке машинки Бош

Организации, реализующие бытовое оборудование, обычно предлагают услуги по установке. Не стоит ими пренебрегать, если вы хотите сохранить гарантию на новую посудомойку. Если вызов специалиста по каким-то причинам невозможен, внимательно изучите инструкцию.

В ней есть схемы и рекомендации, как правильно установить конкретную модель посудомоечной машины Bosch своими силами.

Перед установкой посудомоечной машинки следует досконально продумать схему установки и выбрать оптимальный вариант подключения с наиболее краткими из возможных трассами подключения коммуникационных веток

Этап #1 – подключение к канализации

Для соединения моечной секции машинки с канализационной трубой используют сливной шланг. Он может быть элементом поставочного комплекта, а может приобретаться отдельно. Дренажный шланг бывает гладким и гофрированным. Первый меньше засоряется, второй лучше гнется.

Обычно сливные коммуникации спрятаны за мебелью. Но если по каким-то причинам они выведены наружу, необходимо отодвинуть нагревательные приборы и предметы с острыми углами, например, табуретки

Предлагаем не останавливаться на простой вставке дренажного шланга в канализационный отвод, а выполнить ряд мероприятий, которые в дальнейшем уберегут машинку и подключенный шланг от дополнительного ремонта и очистки:

• обязательно используйте сифон – так вы навсегда избавитесь от дискомфорта, вызванного неприятным запахом;
• изгиб в виде петли на расстоянии 45-55 см от пола поможет избежать обратного тока воды;
• обеспечьте герметичность соединения слива с канализационной трубой, чтобы устранить риск протечек и затопления.

Нецелесообразно заливать соединения герметиком – при замене элементов придется удалять все оборудование. Не менее надежны хомуты, которые равномерно стягивают шланг по всей окружности. Существуют устройства с пластиковыми накидными гайками – они не такие надежные, но при постоянном контроле могут длительное время обеспечивать герметичность.

Комплект из косого тройника, гофры и полимерной изогнутой вставки, который решает сразу несколько задач: обеспечивает слив, защищает от запаха, предупреждает обратный ток

Для подключения слива посудомоек для кухонных раковин выпускают сифоны с патрубком, предназначенным для соединения со шлангом. Они привлекают компактными размерами, оптимальной формой и удобной схемой сборки системы.

Итак, для подключения к канализации необходимо:

• зафиксировать сливной шланг на выходящем патрубке машинки;
• подключить шланг к ;
• обеспечить герметичный вход в канализационную трубу с помощью переходника.

Если машинка заняла место по соседству от мойки, подключение будет происходить намного проще, так как можно организовать общий сливной узел.

Дополнительный плюс расположения посудомойки рядом с раковиной – простота обслуживания: даже если произойдет засор, разобрать сливные шланги внутри моечной тумбы гораздо легче, чем демонтировать часть мебели, чтобы добраться до отдельного слива за машинкой

Этап #2 – подсоединение водопровода

Чтобы правильно подключить воду, обязательно загляните в инструкцию. Производители указывают желательную температуру подаваемой воды, и часто она не должна превышать +25 °С. Это значит, что машинка сама нагревает воду до необходимой температуры и подключать можно только к холодной ветке.

Этот принцип применим и к ряду моделей стиральных машин.

Некоторые модели оборудованы двойным подключением – к магистралям с холодной и горячей водой. Это указано в паспорте изделия и обосновано техническими характеристиками устройства

Мастера по ремонту посудомоек настоятельно рекомендуют не рисковать, а все-таки обойтись только «холодным» подключением, и вот почему:

• В отличие от систем с нагретой водой в частных домах, которые регулируются самостоятельно, централизованные не могут обеспечивать рекомендуемую температуру, и она часто превышает заявленные производителем параметры.
• Магистрали с горячей водой иногда не оборудуют фильтрами, и она отличается плохим качеством.
• В летний период горячую воду нередко отключают на месяц, чтобы произвести профилактику и ремонт сетей.
• Возможно, что использование горячей воды обойдется дороже, нежели электричество на нагрев холодной – современные режимы экономии и разработки компании Bosch минимизировали энергозатраты.

Если посудомойка «встанет» рядом с мойкой, легче всего произвести врезку в канал, идущий к смесителю. Для этого используют тройник с возможностью перекрытия одной линии. Он имеет размеры выходов «мама»-«папа» ½ дюйма и отвод для посудомоечной машины с резьбой ¾ дюйма, расположенной с наружной стороны.

На боковой выход установлен запорный кран. Изделие с запорной арматурой немного дороже, зато позволяет перекрывать воду, по шлангу поступающую в машинку. Это удобно, когда требуется срочно произвести ремонт или поменять детали в посудомойке.

Галерея изображений

Фото из

Шаг 1 – откручивание шланга для холодной воды

Шаг 2 – подмотка ФУМ-ленты на резьбу тройника

Шаг 3 – прикручивание шланга от смесителя

Шаг 4 – прикручивание сливного шланга машинки

Необходимо расположить тройник так, чтобы к нему был свободный доступ, если потребуется отключить воду для посудомойки.

Перед установкой переходника с краном следует проверить его работоспособность, чтобы не пришлось производить монтаж заново. Для этого в выпускной боковой патрубок заливают воду и поворачивают кран в разные положения.

Если машинка оснащена электромагнитным клапаном, осуществляющим аварийное перекрывание подачи воды (функция «Аква-стоп»), то для его размещения также нужно выделить место в зоне доступа

Часто разводка холодной воды не ограничивается тройниковым устройством: под мойкой уже установлены фильтры, шланг стиральной машинки или выход к бойлеру. Тогда удобнее использовать коллектор, имеющий несколько выходных патрубков. Пропиленовое или металлическое изделие врезают в трубу подачи холодной воды, а уже к нему присоединяют шланги, ведущие к бытовым приборам.

На практике можно столкнуться с различными проблемами при подключении посудомойки к водопроводу, главное – найти оптимальное решение.

Например, замечено, что при установке машинки на значительном расстоянии от мойки целесообразнее продлить водопровод, чем удлинить гибкие шланги. Именно поэтому перед заказом нового кухонного гарнитура первоначально нужно решить все вопросы, связанные с установкой техники.

Этап #3 – обеспечение электропитанием

Чтобы самостоятельно обеспечить подключение посудомойки Бош к электросети, необходимо обладать навыками электромонтажных работ, в ином случае рекомендуем обратиться к квалифицированному специалисту.

Потребуются следующие материалы:

• кабель ВВГ (ил ВВГнг) 3*2,5;
• розетка с заземлением на 16А;
• .

Кабель закладывается в подготовленную штробу и подключается через монтажную коробку. Обязательно следует оставить небольшой запас проводов внутри коробки для возможного переподключения.

Заранее нужно выбрать место установки розетки. Рекомендуется – над/под столешницей, на расстоянии 0,7-0,9 м от пола, слева/справа/над оборудованием, но часто устанавливают внизу. Под сливным шлангом посудомойки установка запрещена

Затем в электрощитке монтируют отдельный дифавтомат: синяя жила – нулевая (N), белая – клемма 2, желто-зеленый провод отправляется на заземляющую жилу.

В розетке провода подключают в следующем порядке: фаза и ноль идут на боковые клеммы, а земля – на центральную, предназначенную для заземления

В паспорте посудомоечной машинки Бош указаны технические данные, обязательные к соблюдению. Например, напряжение 220-240 В, 50-60 Гц, потребляемая мощность 2200-2400 Вт, рекомендуемые данные защитного устройства – 16 А.

После подключения к электросети проводится тестовый запуск посудомойки. В процессе тестирования можно убедиться в исполнении основных функций, проверить уровень шума. После работы следует осмотреть шланги на предмет протечек и, если он имеются, то заново произвести соединение и более тщательно герметизировать места соединений.

Также перед началом использования не лишним будет ознакомиться с посудомоечной техники.

Выводы и полезное видео по теме

Установка машинок выполняется строго по инструкции, а как это происходит в реальной жизни, можете увидеть в представленных ниже видеосюжетах.

Установка модели BOSCH SPV58M50 – все строго по инструкции:

Секреты подключения встроенной машинки Bosch SMV45IX00R:

Тестирование модели Bosch SPV40X80:

Пользуясь инструкцией и следуя правилам техники безопасности, можно установить даже самую дорогостоящую посудомойку Bosch. Однако при любом затруднении, связанном с подключением канализации, водопровода или электропитания, обязательно обращайтесь в сервисный центр. Там же можно заказать услуги по дальнейшему обслуживанию и ремонту бытовой техники. Хотя ряд неполадок посудомойки Бош вполне под силу .

Хотите дополнить нашу публикацию полезной информацией или поделиться собственным опытом установки машинки Бош? Расскажите о сложностях, с которыми вы столкнулись в процессе монтажа, пишите свои рекомендации, делитесь фото готовой работы в комментариях к этой статье.

Как осуществить подключение посудомоечной машины на кухне самостоятельно?

Посудомоечная машина – это устройство, которое недавно появилось на российских кухнях, но уже завоевало большую любовь среди обладателей, причем даже несмотря на то, что всех ожиданий от неё она явно не оправдывает.

С другой стороны, мытьё посуды действительно становится гораздо легче, так что машина действительно стоит своих денег. И, судя по тому, что в Интернете можно найти множество советов по выбору посудомоечной машины, популярность этих кухонных помощников только растёт. Однако, что делать после того, как вы приобрели и привезли домой это чудо техники? Как правильно подключить посудомоечную машину своими руками?

Если вы задаетесь этим вопросом – вам повезло. В этой статье мы подробно расскажем вам о выборе места для неё, правильном подключении, а также всех прочих этапах подготовки посудомоечной машины и её первому пуску.

Выбор места

Честно говоря, это полностью на ваш вкус. Хотя, учитывая специфику посудомоечной машины, лучше всего установить её около той стены, по которой проходят трубы водопровода и канализации – это позволит проложить шланги прямо по-над стеной, экономя место.

И все это не говоря уже о том, что такое решение гораздо эстетичнее, так как при его использовании, те же кабели не будут выставлены на показ, а могут быть скрыты другими кухонными приборами, шкафами или даже самой мойкой.

Кстати, именно рядом с мойкой посудомоечной машине самое место. Дело в том, что очень часто посуду перед загрузкой в посудомоечную машину нужно предварительно очистить от твердых отходов – с ними у автоматических моек пока что получается в лучшем случае на «троечку», чего не скажешь об очистке посуды от жира.

Лучше всего поставить машину прямо рядом с мойкой, чтобы не носить посуду по всей кухне, а сразу загружать её в посудомойку по мере подготовки. Учитывая то, что мойка обычно находится прямо у водопроводного и канализационного стояка и гарантированно скроет шланги подключения к ним – лучшего места вам точно не найти.

А если посудомоечная машина еще и встраиваемая, то вы дополнительно получаете еще одну поверхность у мойки, на которую сможете класть продукты или грязную посуду перед мытьём.

Необходимые инструменты и расходные материалы

Для правильной установки и подключения посудомоечной машины к водопроводу, канализации и электросети своими руками, вам потребуются следующие инструменты:

• Дрель;
• Кусачки;
• Нож;
• Уровень;
• Разводной ключ;
• Набор отверток.

Кроме того, потребуются также некоторые расходные материалы, а именно:

• Шаровой кран;
• Сифон;
• Хомуты;
• Розетка с заземлением;
• Силиконовый герметик;
• Фильтр грубой очистки.

Пошаговое руководство

Если у вас есть в наличии все инструменты и нужные расходные материалы – можно приступать к работе.

Подготовка

На этом этапе нам понадобится только один инструмент – уровень. Поставьте посудомоечную машину в предполагаемое место её постоянной дислокации и её уровень относительно пола. Если они параллельны – отлично, можете переходить к следующему пункту.

Если есть уклон в 1-2 градуса – сойдет, хотя стоило бы и заменить, опять же, для страховки. Уклон в 3 градуса и более – причина отказаться от установки посудомоечной машины в этом месте и поискать другое.

Зачем это делается? Затем, что вода в посудомоечной машине должна находится параллельно полу, иначе она может попасть туда, куда она согласно всем инструкциям попадать не должна. Кроме того, очень многое при работе машины отталкивается от физики жидкостей, в которой угол трубы или шланга имеет очень большое значение.

Если вы считаете, что машину можно просто подпереть, скажем, старыми книгами – не делайте этого!

При работе посудомоечная машина почти наверняка станет источником вибраций, в результате которых она может просто соскочить с подпорки и в случае такого «прыжка» вода гарантировано попадет туда, куда не следует. Не говоря уже о сохранности загруженной в машину посуды, которая будет под большим вопросом.

Если вы всё же хотите установить посудомоечную машину в задуманное место – делайте для неё деревянный пандус, который будет хотя бы в полтора раза больше неё самой по площади и поможет компенсировать естественный уклон пола в этом участке.

Канализация

Подключение посудомоечной машины к канализации – это одна из самых ответственных задач. Дело в том, что в отличие от водопровода, где вода прогоняется насосом почти на каждой стадии, канализация даже в многоэтажных домах работает по принципу самотека.

Значит, наша задача – подключить машину к дренажной системе так, чтобы все отходы из посудомойки попадали туда и ничего при этом не могло попасть обратно.

При любой работе с канализационной системой – перекрывайте водопровод, желательно по стояку, но если вы живете в многоквартирном доме, то достаточно будет просто отключить подачу воды на устройство, к которому вы собираетесь подключиться. Даже если вы совсем не пользуетесь этой раковиной в данный момент.

Здесь нам пригодится сифон, некоторые инструменты, а также, возможно, герметик. Для начала, возьмите в руки сифон. Если он собран (с одной стороны имеется тонкий длинный вход, с другой – обыкновенный выход, подходящий к канализационной трубе) – вам повезло.

Если нет и перед вами просто набор деталей – придется немного повозиться. Сборка сифона, хотя и звучит страшно, на самом деле, довольно проста:

1. К основной части (изогнутой в форме буквы U), прикрутите фиттинги (толстые круглые детали, похожи на набалдашники). В один из них нужно предварительно установить крепление для переходника на слив посудомоечной машины.
2. Промажьте все соединения герметиком и дайте ему высохнуть в соответствии с инструкцией к нему.
3. Присоедините сифон к канализационной трубе. Опять же, промажьте соединение герметиком.
4. Готово. Мы же говорили, что будет просто!

Теперь вам нужно сделать так, чтобы сливная вода из посудомойки попадала в дренаж, но при этом ничего из дренажа не попадало в систему машины. Как же самостоятельно подключить слив посудомоечной машины к канализации?

Для этого нужно изогнуть сливной шланг посудомоечной машины, перед подключением к сифону, в форме буквы «П», с длинной стороны около 60 см и сделать так, чтобы «перекладина буквы» смотрела вверх. Процесс присоединения шланга к сифону отличается для разных видов креплений, так что тут вам может понадобиться разводной ключ. Опять же, по окончании промажьте герметиком соединение.

К какой воде подключать посудомоечную машину? Некоторые посудомоечные машины позволяют подключаться сразу к горячей воде. Так поступать не стоит – горячая вода из муниципальной системы является слишком жесткой даже после фильтрации, так как в неё добавляют специальные химикаты, а вода из личного электронагревателя обойдется вам дороже, чем нагрев воды в самой машине.

Единственный смысл подобного подключения проявляется в домах с газовыми котлами, так как там горячая вода может быть одновременно мягкой и сравнительно дешевой.

Водоснабжение

Как подключить посудомоечную машинку к водоснабжению? Это даже проще – вам опять же понадобится разводной ключ, шаровой кран и фильтр грубой очистки воды. Но сначала – убедитесь в том, что водопровод перекрыт.

1. Возьмите шланг подключения от посудомоечной машины и подключите его к выходу фильтра. Сам фильтр нужен для того, чтобы «жесткая» вода не повредила внутреннюю оболочку машины и меньше вызывала накипь.
2. Установите перед участком водопровода, к которому вы собираетесь подключать посудомоечную машину, шаровой кран. Он понадобится для того, чтобы при необходимости перекрыть воду и не допустить залива машины и всей кухни, а также для управления подачей воды в те машины, которые не имеют встроенной системы регуляции наподобие «AquaStop».
3. Теперь подсоедините шланг от входа фильтра к водопроводу.
4. Промажьте все соединения герметиком.
5. Конец. Система водозабора готова к пуску.

Электроснабжение

Сам процесс подключения посудомоечной машины к сети выглядит довольно просто – нужно просто взять вилку, воткнуть её в розетку и наслаждаться хорошо сделанной работой.

С другой стороны, сама розетка должна быть более чем особенной и должна, как минимум, обладать качественным заземлением (не на батареи или газовые/водопроводные трубы!!!). В идеале же – проведите в место предполагаемой установки машины отдельную силовую линию, а также линию заземления, которые и сойдутся в еще одной розетке у вас на кухне.

При любой работе с проводкой – отключайте питание в доме/квартире, причем если есть такая возможность – извлекайте пробки из счетчика вообще.

Саму линию проводки нужно тянуть напрямую от электрощита, кабелем диаметром не менее 2-х миллиметров (лучше 4-х, для страховки), а в щите на неё стоит установить автоматический выключатель по силе тока в 16 А. В случае несоблюдения этих инструкций, плохая проводка может стать причиной поломки посудомоечной машины и даже её самовозгорания.

Удлинители, тройники и даже розетка для электроплитки – для подключения посудомоечной машины не годятся.

В этом видео представлен подробный процесс подключения посудомоечной машины своими руками — узнайте больше о том, как подключить этот бытовой прибор самостоятельно:

Вас устраивает раковина в ванной комнате? Если нет, будет интересно узнать о других вариантах и почитать рекомендации по выбору умывальников для ванной.

Почитайте также советы, как выбрать акриловую или другую ванну самостоятельно и в чем преимущества разных видов этого сантехнического устройства.

Какой смеситель для ванной лучше выбрать, читайте в этой познавательной публикации.

Проверка

Теперь, когда мы уже всё подключили, пришло время проверить работу системы. Включите подачу воды в водопровод, а также верните пробки обратно в счетчик и дайте питание в дом. Теперь переходите к проверке самой машины:

1. Следуя инструкции, подготовьте её к пуску – положите моющего средства и восстанавливающей соли, закройте крышку, но не кладите в машину посуду. Это – тестовый пуск и в случае неполадок ваша посуда может пострадать.
2. Опять же, следуя инструкции, включите машину.
3. Во время набора воды, следите за его скоростью, а также за возможными утечками. Если их нет – отлично, если они есть – перекройте шаровой кран, дождитесь прекращения течи и, либо замените соединение (если проблема в физическом повреждении), либо промажьте его герметиком еще раз, поплотнее. Если опять не поможет – меняйте его на новое.
4. Во время нагрева воды, следите за поведением электроприборов в квартире. Если лампа начинает мерцать – у вас проблемы с проводкой. Если вы не разбираетесь в этом вопросе – советуем вызвать электрика, так как самостоятельно проверять состояние проводки неразумно и может привести к травмам.
5. Во время сушки посуды и слива воды следите одновременно за возможными течами и за поведением электроприборов. Симптомы проблем и методы их решения – те же, что и в предыдущих двух пунктах.

На этом всё, посудомоечная машина подключена и готова к работе.
