В том, как замерить сопротивление мультиметром, учтите следующие моменты:

1. Не переключайте режимы в ходе измерений.
2. Работайте с мультиметром в перчатках, которые не проводят ток.
3. Зачистите место контакта, если оно покрылось оксидной пленкой.
4. Не проводите замеры, если в исследуемом месте повышена влажность.
5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

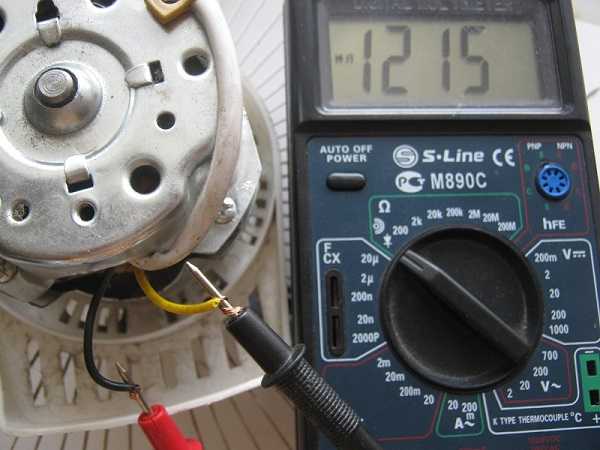

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

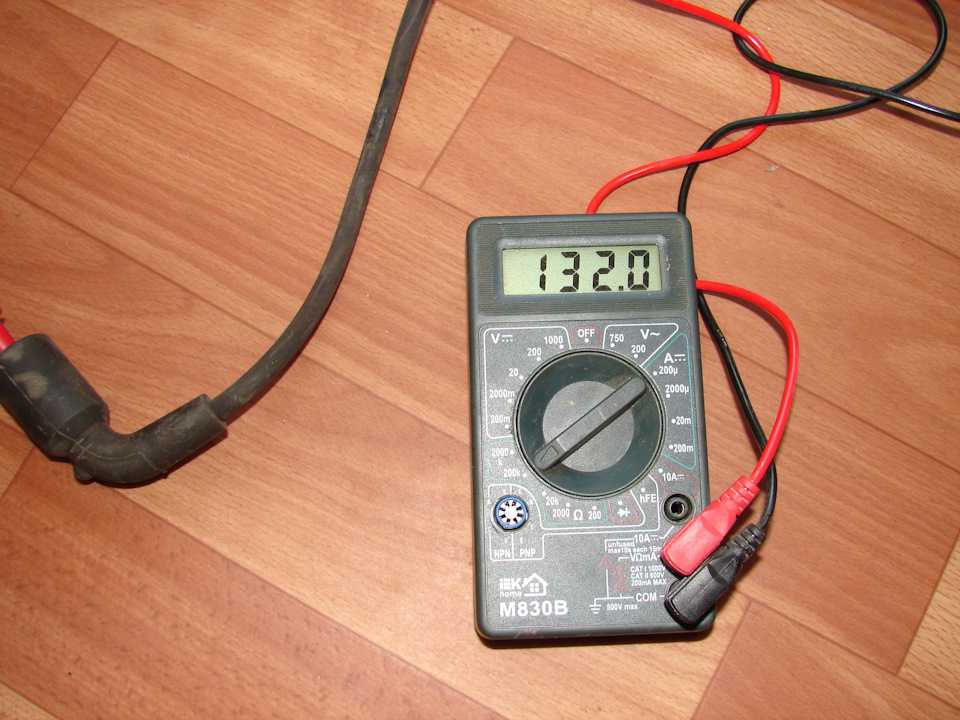

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Как измерить сопротивление мультиметром – что надо знать

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Содержание

• Как мультиметр измеряет сопротивление
• Какой мультиметр использовать
  • Специализированные измерительные приборы
  • Цифровой и аналоговый мультиметры
• Включение мультиметра в режим омметра и выбор пределов измерений
• Прозвонка проводов – проверка целостности участка электрической цепи
• Проведение измерений сопротивления и какие могут возникнуть нюансы
• Как измерять сопротивление мультиметром – итоги

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

• Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

• 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
• Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

• Если провод целый, то мультиметр издаст звуковой сигнал.
• Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
• Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
• Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

• Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

• Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т. е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
• Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

• Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

• В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Как замерить сопротивление мультиметром

Главная » Инструменты и оборудование » Ручной иструмент » Измерительный инструмент

Опубликовано: 08.05.2017Рубрика: Измерительный инструментАвтор: Andrey Ku

Мультиметр – это незаменимый помощник в деятельности любого электрика. Возможности его чуть не безграничны. Помимо всего прочего, данный прибор умеет измерять сопротивление. Удивляться этому факту не стоит, поскольку инструмент оборудован встроенным омметром, при помощи которого и происходит измерение сопротивления. Так что при желании мульметр позволит измерить сопротивление таких элементов, как конденсаторы, плавкие предохранители, катушки индуктивности, трансформаторы, различные радиодетали, кабельные линии и многое другое.

Мультиметр – как измеряется сопротивление

Ничего сложного в том, как замерить сопротивление мультиметром, нет. В первую очередь необходимо найти раздел на самом приборе, который отвечает непосредственно за измерение сопротивления. Так как мультиметр является многофункциональным прибором, то различных панелей здесь достаточно много. На нужной нам панели имеется буква латинского алфавита «омега», которая обозначается таким значком — «Ω». Данный символ как раз обозначает сопротивление в физике.

На сегодняшний день количество мультиметров просто зашкаливает. Существуют и аналоговые модели, и цифровые, которые пришли на смену первым. В связи с разнообразием модификаций прибора, расположение панели, отвечающей за сопротивление, может отличаться. Найти ее не составит труда по значку, описанному выше. Там же обычно располагается ручной переключатель, а также шкала с указанием пределов измеряемых параметров. В зависимости от модели, может быть до 7 границ проведения замеров. Все обозначения указаны цифрами и буквами.

Например, вы выбрали предел в 200 Ом, то на мультиметре данное значение будет отражено как число «200». Если был выбран больший предел, к примеру, 2000 Ом, то обозначение может быть как с использованием цифр, так и букв – «2000» либо «2к», что имеет одно и тоже значение. Значения, превышающие несколько миллионов, чаще всего сопровождаются буквой М, обозначающая «миллион». То есть лимит в 20 М, выбранный на панели мультиметра, говорит нам о том, что измерения будут проводиться в пределах до 20 миллионов Ом.

Чтобы лучше разобраться с тем, как проверить сопротивление при помощи мультиметра, можно привести пример. Предположим, необходимо узнать сопротивление какой-либо детали или обычной катушки. Предположительно данный параметр составляет около 1000 Ом или 1кОм. В таком случае на приборе необходимо выставить предел, превышающий ориентировочный. Поэтому требуется переключатель перевести в положение, например, «2000». Если такого нет, выбираете следующее по величине. Лишь после этого можно приступать непосредственно к измерениям.

Сами же замеры проводятся специальными щупами. Необходимо правильно вставить их в соответствующие гнезда – черный в гнездо с подписью «com», красный щуп в отверстие «V/Ω». Убедиться в том, что все подключено верно, достаточно просто. Следует всего лишь соединить щупы друг с другом и проверить экран на мультиметре. Правильно подключенные щупы покажут нулевое сопротивление.

Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий. Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Чтобы результат был максимально точен, следует быть аккуратным и осторожным при работе с тестером. Особое внимание следует уделять оголенным участкам щупов. Не следует прикасаться к ним и измеряемым механизмам одновременно. В теле человека также имеется сопротивление, поэтому прибор покажет суммарный показатель – сопротивление человека и детали. Если этого не заметить, то неправильные расчет сопротивления могут привести к очень плачевным результатам в дальнейшем.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

• Определение сопротивления запчасти, которая впаяна в какую-либо плату, — это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
• Тестирование многовыводных элементов сопровождается их обязательным предварительным  демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
• Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов. Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
• Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Понравилась статья? Поделиться с друзьями:

Как измерить сопротивление мультиметром?

Мультиметр — доступный аксессуар, который может использовать любой, кто хочет проверить сопротивление, напряжение и силу тока определенного устройства или объекта. На самом деле, в приличный мультиметр встроены десятки других функций, но в центре внимания этой статьи — измерение сопротивления.

Определение сопротивления довольно простое – это мера трудности, с которой электронам приходится проходить через объект.

Измеряется в Омах, но можно наткнуться и на другие архаичные единицы измерения, в зависимости от года выпуска мультиметра.

Однако нет необходимости знакомиться с другими единицами измерения, поскольку Ом является общепринятой единицей СИ, а значит, основной единицей измерения сопротивления. 1 Ом равен 1 вольту разницы на 1 ампер силы тока. Если вы не преданный профессионал, эта формула не так актуальна. Сопротивление конкретного объекта можно измерить цифровым или аналоговым мультиметром.

В этой конкретной статье мы рассмотрим как аналоговые, так и цифровые мультиметры , чтобы вы могли лучше понять различия, преимущества и недостатки каждого из них.

Измерение сопротивления цифровым мультиметром

Выберите элемент, сопротивление которого вы хотите измерить

Если вы хотите измерить сопротивление компонента, встроенного в существующую схему, лучше всего исключить его из схемы , демонтировав его. Измерение, когда он подключен, может дать неточные данные. На самом деле, чаще всего вы будете получать противоречивые результаты из-за помех от других компонентов в цепи. Поэтому лучше всего убрать из схемы тот объект, с которым вы планируете работать, и устранить помехи.

Перед доступом к плате обязательно отключите цепь питания.

Включение проводов в соответствующие гнезда

Многие неопытные люди склонны вставлять провода случайным образом, несмотря на цветовую маркировку. Большинство современных мультиметров имеют красный и черный свинец с соответствующими цветами на корпусе устройства. Другими словами, если у вас есть цветные провода, подключите черный к черному разъему и сделайте то же самое с красным. Таким образом, вы можете быть уверены, что на этом пути не будет ошибок.

По правде говоря, большинство устройств просто не дадут никаких результатов, если провода не подключены к правильной розетке.

Кроме того, у большинства моделей есть пара розеток на корпусе. Другие порты используются для измерения силы тока и напряжения. Один порт сопротивления обычно имеет маркировку 9.0003 «COM» (общий) , тогда как другой помечен греческой буквой Омега (Ω) , которая является символом Ома.

Вставьте черный провод в разъем COM, а красный — в разъем с маркировкой Omega.

Выбор диапазона

Чтобы получить точные показания, вы должны сначала выбрать соответствующий диапазон . Этот конкретный шаг может быть довольно неприятным, особенно если вы не уверены, какой диапазон выбрать. Общий спектр может варьироваться от 1 Ом до мегаом (миллион).

Некоторые современные устройства имеют режим автоматического выбора, а большинство других — нет. Если у вас нет измерителя с автоматическими функциями, вы можете найти соответствующий диапазон, используя простой метод, описанный ниже –

• Начните со средних настроек диапазона <= 20 кОм
• Контакт одного конца компонента с одним выводом и наоборот
• Если отображаемое сопротивление равно нулю (0), диапазон слишком велик
• Если отображаемое сопротивление равно OL (перегрузка), диапазон слишком низкий
• Если отображаемое сопротивление является числом, отличным от 0, устанавливается диапазон

Не забудьте проверить применяемый диапазон при считывании значений. Например, если вы получили значение 30 и выбрали шкалу кОм, это означает, что значение равно 30 кОм, а не 30 Ом.

Чтобы перепроверить показания, попробуйте уменьшить диапазон и посмотрите, получите ли вы похожие или одинаковые результаты. Кроме того, если вы стремитесь к более высокой точности, используйте более низкие масштабы.

Подтверждение результатов

Как только вы нашли правильный диапазон, пришло время для окончательного чтения. Это не сильно отличается от предыдущего шага, за исключением того, что теперь у вас есть правильный спектр .

Поместите один провод на один конец, а другой — на другой конец измеряемого компонента. Подождите, пока числа перестанут колебаться, и как только они это сделают – должно отображаться сопротивление.

Всегда помните, на каких весах вы находитесь. Например, если вы получаете показание 0,1 на килоомной шкале, это означает, что сопротивление компонента составляет 0,1 кОм.

Выключите прибор

По завершении выключите мультиметр.

Если вы ищете дополнительную информацию о мультиметрах или обзоры цифровых мультиметров , пожалуйста, ознакомьтесь с нашей информацией.

Измерение сопротивления с помощью аналогового устройства

Выберите элемент

Первый шаг одинаков независимо от типа используемого мультиметра. Выберите компонент, сопротивление которого вы хотите измерить, и исключите его из схемы . Опять же, вы можете измерять значения, пока компонент интегрирован в схему, но результаты будут непоследовательными и неточными.

Вставьте щупы в необходимые гнезда.

Как и цифровые устройства, аналоговые также имеют несколько портов. Очень важно, чтобы вы вставляли провода в правильные порты, иначе вы не получите никаких показаний. Есть два способа сделать это правильно — по цвету или по маркировке .

Если в устройстве есть порты с цветовой маркировкой, вставьте соответствующие цвета — это просто. Красный провод входит в красный порт, а черный — в черный порт.

Если разъемы не имеют цветовой маркировки, вставьте черный провод в COM-порт, а красный — в разъем, обозначенный символом Ом .

Определение диапазона

Определение диапазона мало чем отличается от метода, используемого с цифровыми единицами измерения. Самая большая разница в отображении . Если вы не уверены в диапазоне, вы можете использовать вышеупомянутый метод еще раз с небольшими отличиями.

• Если стрелка колеблется по шкале и останавливается на определенном значении, вы нашли правильный диапазон.
• Если стрелка качается влево, установленный диапазон слишком мал. Обнулите мультиметр и начните с увеличенного диапазона.
• В случае, если стрелка качается в правую сторону, необходимо уменьшить диапазон и повторить попытку после повторной обнуления прибора.
• Не забывайте сбрасывать аналоговый мультиметр всякий раз, когда вы проводите новые измерения. Самый простой способ сделать это — соединить оба конца проводов вместе.

Проведение измерений

Прикоснитесь к противоположным концам компонента обоими выводами, как вы делали это на предыдущем шаге. Имейте в виду, что сопротивление на аналоговом блоке обычно идет справа налево.

Правая сторона равна нулю, тогда как крайняя левая сторона обычно составляет около двух кОм, в зависимости от модели. Вы также должны иметь в виду, что на экране есть несколько шкал, что означает, что вы должны оставаться сфокусированными и читать правильную .

Чтение результатов

После того, как вы коснулись компонента и убедились, что шкала правильная, стрелка должна указывать на правильное значение. Следовательно, если вы установили диапазон на 100 Ом, а стрелка останавливается на цифре 8, это означает, что сопротивление в этом случае составляет 80 Ом.

Читать результаты довольно просто, но многие люди не знают, как это сделать, потому что не знают, к какой шкале обращаться. Одной из распространенных ошибок является неучет префикса «мега» или «кило». Другими словами, если вы видите, что стрелка останавливается на цифре 5, это не означает, что сопротивление равно 5 Ом. Вместо этого это означает, что это 5 x выбранный вами масштаб .

Например, если вы выбрали килоомы и получили значение 5, это означает, что сопротивление равно 5000 Ом или 5 кОм.

Не забудьте установить напряжение на верхний диапазон

После завершения работы с аналоговым мультиметром убедитесь, что шкала напряжения установлена ​​на максимальное значение . Это предотвратит возможные повреждения, если кто-то после вас решит использовать прибор и не проверит ранее установленный диапазон.

 Заключение

Как видите, любой может измерить сопротивление мультиметром, если знает, как это делать правильно. Неправильное использование мультиметра в некоторых случаях может быть опасным, но самая большая опасность, с которой вы сталкиваетесь, — это поломка самого устройства при проведении измерений с выбранным неправильным спектром шкалы.

Существует множество бытовых приборов, которые время от времени требуют проверки. Вместо того, чтобы нанимать профессионала и платить ему за его услуги, вы можете провести большую часть тестирования самостоятельно с помощью подходящего мультиметра. Если вам нужен недорогой мультиметр, обратите внимание на мультиметры до 50 долларов США .

Это руководство предназначено для того, чтобы дать вам представление о том, как проводить простые измерения и сэкономить время и деньги . С другой стороны, если вы недостаточно уверены в себе и боитесь иметь дело с электричеством, не стесняйтесь попросить кого-нибудь помочь вам или нанять профессионала. Как мы все знаем, к электричеству нельзя относиться легкомысленно, независимо от опыта.

Как измерить сопротивление мультиметром » Electronics Notes

Знать, как измерять сопротивление с помощью мультиметра, легко — здесь мы приводим некоторые рекомендации о том, как выполнять измерения сопротивления с помощью мультиметра, а также даем несколько советов и советов.

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

Одним из важных измерений, которые можно выполнить с помощью мультиметра, является измерение сопротивления. Это может быть сделано не только для проверки точности резистора или его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях.

Это может быть измерение сопротивления неизвестного проводника или проверка на наличие коротких замыканий и обрывов.

На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным средством измерения сопротивления

Основы измерения сопротивления

При измерении сопротивления все мультиметры используют один и тот же принцип, независимо от того, являются ли они аналоговыми или цифровыми мультиметрами. На самом деле другие формы испытательного оборудования, измеряющего сопротивление, также используют тот же основной принцип.

Основная идея заключается в том, что мультиметр подает напряжение на два щупа, и это вызывает протекание тока в объекте, сопротивление которого измеряется. Измеряя сопротивление, можно определить сопротивление между двумя щупами мультиметра или другого элемента контрольно-измерительного оборудования.

Как измерить сопротивление аналоговым мультиметром

Аналоговые мультиметры хороши для измерения сопротивления, хотя есть несколько моментов, на которые следует обратить внимание в отношении того, как это делается.

Первое, на что следует обратить внимание, это то, что измеритель сам реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует более высокому току, а стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата как показано ниже.

Также можно заметить, что калибровки становятся намного ближе друг к другу, когда сопротивление становится выше, т.е. на левой стороне циферблата.

Еще один аспект использования аналогового мультиметра для измерения сопротивления заключается в том, что измеритель необходимо «обнулить» перед измерением. Это делается путем соединения двух щупов вместе так, чтобы возникло короткое замыкание, а затем с помощью элемента управления «ноль», чтобы получить отклонение полной шкалы на измерителе, то есть ноль омов.

Каждый раз при изменении диапазона необходимо обнулить счетчик, поскольку положение может меняться от одного диапазона к другому. Счетчик необходимо обнулить, потому что отклонение полной шкалы будет меняться в зависимости от таких аспектов, как состояние батареи.

Для измерения сопротивления аналоговым мультиметром необходимо выполнить несколько простых шагов:

1. Выберите элемент для измерения: Это может быть что угодно, где сопротивление необходимо измерить и оценить, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда   Часто мультиметр имеет несколько гнезд для щупов. Вставьте их или убедитесь, что они уже находятся в правильных гнездах. Обычно они могут быть помечены COM для общего, а другие, где виден знак омов. Обычно он совмещен с гнездом для измерения напряжения.
3. Выберите требуемый диапазон   Аналоговый мультиметр должен быть включен и выбран требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечен максимальным значением сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже максимума диапазона, но близко к нему. Таким образом, можно выполнить наиболее точное измерение сопротивления.
4. Обнуление счетчика:   Необходимо обнулить счетчик. Это делается путем плотного соединения двух щупов вместе, чтобы вызвать короткое замыкание, а затем отрегулировать регулятор нуля, чтобы получить показания нулевого сопротивления (полное отклонение шкалы). Этот процесс необходимо повторить, если диапазон изменен.
5. Выполните измерение   Когда мультиметр готов к измерению, щупы можно приложить к измеряемому объекту. При необходимости диапазон может быть скорректирован.
6. Выключите мультиметр. После измерения сопротивления целесообразно установить переключатель функций в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа показаний, то не будет причинен ущерб, если он будет использован непреднамеренно без выбора правильного диапазона и функции.

Аналоговые мультиметры идеально подходят для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общих характеристик. Обычно они обеспечивают уровень точности, которого более чем достаточно для большинства задач.

Как измерить сопротивление цифровым мультиметром, DMM

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, поскольку нет необходимости обнулять измеритель. Поскольку цифровой мультиметр дает прямое считывание измерения сопротивления, аналоговые мультиметры также не имеют аналога обратного считывания.

Для измерения сопротивления цифровым мультиметром необходимо выполнить несколько простых шагов:

1. Выберите элемент для измерения: Это может быть что угодно, где сопротивление необходимо измерить и оценить, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда   Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или убедитесь, что они уже находятся в правильных гнездах. Обычно они могут быть помечены COM для общего, а другие, где виден знак омов. Обычно он совмещен с гнездом для измерения напряжения.
3. Включить мультиметр
4. Выберите требуемый диапазон   Цифровой мультиметр должен быть включен и выбран требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечен максимальным значением сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже максимума диапазона, но близко к нему. Таким образом, можно выполнить наиболее точное измерение сопротивления.
5. Выполните измерение   Когда мультиметр готов к измерению, щупы можно приложить к измеряемому объекту. При необходимости диапазон может быть скорректирован.
6. Выключите мультиметр  После измерения сопротивления мультиметр можно выключить для сохранения батарей. Также целесообразно установить переключатель функций в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа показаний, то не будет причинен ущерб, если он будет использован непреднамеренно без выбора правильного диапазона и функции.

Цифровые мультиметры идеально подходят для измерения сопротивления. Они относительно дешевы и обеспечивают высокий уровень точности и общей производительности.

Общие меры предосторожности при измерении сопротивления

Как и при любом измерении сопротивления, необходимо соблюдать некоторые меры предосторожности. Таким образом можно предотвратить повреждение мультиметра и выполнить более точные измерения.

• Измерение сопротивления, когда компоненты не подключены к цепи:   Всегда рекомендуется , а не измерять сопротивление элемента, который находится в цепи. Всегда лучше проводить измерение компонента отдельно от цепи. Если измерение производится внутри цепи, то все остальные компоненты вокруг него будут иметь влияние. Любые другие пути, по которым будет проходить ток, повлияют на показания, сделав их в некоторой степени неточными.
• Не забудьте убедиться, что на тестируемую цепь не подается питание.   В некоторых случаях необходимо измерять значения сопротивления непосредственно в цепи. При этом очень важно убедиться, что цепь не питается от . Мало того, что любой ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, результирующий ток может повредить мультиметр.
• Убедитесь, что конденсаторы в тестируемой цепи разряжены.   Опять же, при измерении значений сопротивления в цепи необходимо убедиться, что все конденсаторы в цепи разряжены. Любой ток, протекающий из-за них, приведет к изменению показаний счетчика. Также любые разряженные конденсаторы в цепи могут заряжаться в результате тока от мультиметра, и в результате может потребоваться некоторое время для установления показаний.
• Помните, что диоды в цепи вызывают разные показания в любом направлении   При измерении сопротивления в цепи, включающей диоды, измеренное значение будет другим, если соединения поменять местами. Это связано с тем, что диоды проводят ток только в одном направлении.
• Путь утечки через пальцы может в некоторых случаях изменить показания.   При выполнении некоторых измерений сопротивления необходимо удерживать резистор или компонент на измерительных щупах мультиметра. Если выполняются измерения высокого сопротивления, путь утечки через пальцы может стать заметным. При некоторых обстоятельствах путь сопротивления через пальцы может измеряться всего несколькими мегаомами, и в результате это может стать значительным. К счастью, уровни напряжения, используемые в большинстве мультиметров при измерении сопротивления, невелики, но некоторые специализированные измерители могут использовать гораздо более высокие напряжения. Разумно проверить.

Измерять сопротивление мультиметром очень просто и удобно. Что касается измерения сопротивления, то это довольно просто как для аналоговых, так и для цифровых мультиметров, и процесс практически одинаков в обоих случаях, хотя показания могут быть не такими простыми, если сопротивление высокое и измерение должно быть снято там, где калибровки близки друг к другу. Тем не менее, какое бы испытательное оборудование ни использовалось, сопротивление легко измерить.

Другие тестовые темы:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
    Вернуться в меню «Тест». . .

Как измерить сопротивление с помощью цифрового и аналогового мультиметра?

Измерение сопротивления так же, как напряжение и ток, является важной частью поиска и устранения неисправностей любого компонента. Он говорит о состоянии компонентов. Измерение сопротивления также используется для проверки разомкнутых или замкнутых цепей. И последнее, но не менее важное: вы можете проверить, насколько точны резисторы, поскольку они также имеют цветовую маркировку.

Похожие сообщения:

• Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
• Как измерить напряжение с помощью цифрового и аналогового мультиметра?

Содержание

Сопротивление – это сопротивление течению тока. Прибор, который используется для измерения сопротивления, называется омметром. На обоих выводах омметра есть напряжение, которое пропускает ток через проверяемый компонент. Если сопротивление очень велико, это означает, что будет течь слабый ток. Если сопротивление низкое, это означает, что ток будет высоким. Основываясь на величине протекающего тока, он определяет сопротивление.

Мы также можем использовать показания сопротивления для определения короткого замыкания или обрыва цепи. В этом руководстве по мультиметру мы будем измерять сопротивление с помощью цифрового мультиметра и аналогового мультиметра с пошаговым руководством. Прежде чем вы приступите к выполнению шагов, вы можете знать основную разницу между сопротивлением переменному и постоянному току.

Похожие сообщения:

• Как проверить конденсатор с помощью цифрового (мультиметра) и аналогового (AVO-метра)
• Как проверить диод с помощью цифрового и аналогового мультиметра

Измерение сопротивления

• Отключите питание цепи.
• Если на плате есть конденсатор, сначала разрядите его.
• Изолируйте компонент, сопротивление которого необходимо измерить. Если возможно, удалите его из цепи, чтобы избежать параллельных путей, которые могут повлиять на общее сопротивление.
• Включите мультиметр.
• Поверните ручку селектора на сопротивление Ом

• Выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления для обеспечения высокой точности. Если он неизвестен, выберите более высокие настройки. Позже его можно будет снова опустить.

• Вставьте черный щуп в разъем COM (общий).
• Вставьте красный щуп в Ω Большинство цифровых мультиметров имеют общий разъем, используемый для Ω, V и непрерывности. Используйте разъем, на котором есть символ Ω.

• Подсоедините провода к компоненту.
• Обратите внимание на показания. Измените диапазон на минимально возможное значение, чтобы получить точные показания.

Измерение данного резистора 1 кОм показывает сопротивление 1004 Ом, что является более точным, поскольку 4-я цветовая полоса (золотая) показывает допуск 5% путем случайного подключения к высокому напряжению.

Примечание. Не измеряйте сопротивление цепи при включенном питании. Прежде чем тестировать компонент, обратите внимание на конденсаторы в цепи. Параллельные компоненты также влияют на эквивалентное сопротивление. убедитесь, что тестируемый компонент не имеет параллельных компонентов. Не прикасайтесь к кончикам проводов во время измерения, это приведет к ошибке в показаниях.

Похожие сообщения:

• Как проверить транзистор мультиметром (DMM+AVO)
• Как выполнить проверку целостности цепи с помощью мультиметра?

Измерение сопротивления

Аналоговый мультиметр имеет ту же процедуру. Однако при измерении сопротивления требуется небольшая калибровка.

• Как обычно, сначала отключите питание цепи и разрядите, если есть конденсатор.
• Тестируемый компонент не должен иметь параллельных компонентов. Если возможно, удалите компонент из цепи.
• Включите аналоговый мультиметр.
• Поверните ручку селектора на сопротивление Ом

• Выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления для обеспечения высокой точности. Его можно будет изменить обратно позже.

Примечание : диапазон сопротивления аналогового мультиметра имеет множители. Например, x1, x10 и x100 — это разные диапазоны, показывающие значение шкалы, умноженное на коэффициент для получения фактического показания.

• Вставьте черный щуп в разъем COM (общий).
• Вставьте красный щуп в Ω Некоторые счетчики используют разъем Ω совместно с напряжением. Используйте розетку с символом Ω.

• Откалибруйте или отрегулируйте ноль счетчика, соединив оба щупа вместе и повернув ручку регулировки нуля, чтобы показать отклонение на полную шкалу, т. е. 0 Ом.

• Подсоедините провода к компоненту.
• Обратите внимание на показания. Отрегулируйте диапазон измерителя, чтобы показать максимально возможное отклонение, чтобы получить максимальную точность.

• Если диапазон равен x1, то это показание составляет 100 Ом. Если диапазон x10, показание составляет 1000 Ом. Если диапазон x100, показание составляет 10 000 Ом.

• После завершения снимите щупы и выберите режим измерения напряжения, чтобы случайно не подключить его к напряжению.

Похожие сообщения:

• Как проверить реле? Проверка твердотельных реле и реле катушки
• Как проверить аккумулятор с помощью тест-метра?

На сопротивление могут влиять многие факторы. Поэтому при измерении сопротивления необходимо учитывать следующие факторы:

Компонент в цепи: Если компонент находится внутри цепи, на его сопротивление могут влиять любые другие компоненты, включенные параллельно.

Мощность в цепи: Если в цепь или какой-либо заряженный конденсатор подается питание, это повлияет на показания, поскольку омметр работает на основе тока, протекающего через измеритель.

Диод в цепи: Если в цепи есть диод, сопротивление цепи изменится, если щупы поменять местами. это связано с тем, что диод не пропускает ток в одном направлении.

Пальцы касаются проводов : если ваши пальцы касаются проводов, это повлияет на показания из-за утечки некоторого тока через ваше тело. Не прикасайтесь к кончикам проводов при измерении сопротивления.

Температура: Повышение температуры большинства компонентов при прохождении через них тока. Лучше не измерять сопротивление, когда они горячие, потому что температура влияет на сопротивление.

Похожие сообщения:

• Как проверить и исправить дефекты печатной платы (PCB)?
• Почему используется резистор с нулевым сопротивлением? Применение резисторов 0 Ом

Всегда проверяйте, что на цепь не подается питание. это не только влияет на показания сопротивления, но и высокое напряжение может повредить мультиметр.

Современный цифровой мультиметр имеет режим «REL», сокращение от «относительный режим», который также известен как нулевой или дельта-режим. Он используется для измерения очень малых сопротивлений. В этом режиме сопротивление щупов автоматически вычитается из показаний. Когда щупы замкнуты вместе, он должен показывать 0 Ом.

Калибровка нуля или настройка нуля — очень важный этап перед измерением сопротивления с помощью аналогового мультиметра. Когда выводы щупа закорочены, должно обеспечиваться полное отклонение (FSD), что означает нулевое сопротивление между выводами.

Если FSD отсутствует, т.е. оказывает некоторое сопротивление, его необходимо устранить, повернув ручку управления нулем, чтобы перевести стрелку до упора в FSD.
