Заливные полы в бане с прослойкой утепления — особенности проведения работ

Баня – место отдыха и расслабления. Чтобы здесь было комфортно, важно правильно выполнить строительные и отделочные работы. Один из важных моментов – сделать пол в бане со сливом и утеплением. Закладывание слоя утеплителя – обязательное условие, ведь стоять и ходить по полу должно быть приятно.

Баня – место релакса

Каким должен быть пол?

Заливной бетонный пол в бане должен отвечать нескольким важным критериям:

1. быть водостойким;
2. выдерживать перепады температуры;
3. обеспечивать слив воды.

С подобными задачами справится только качественный бетон, причем тот, который залит по всем правилам.

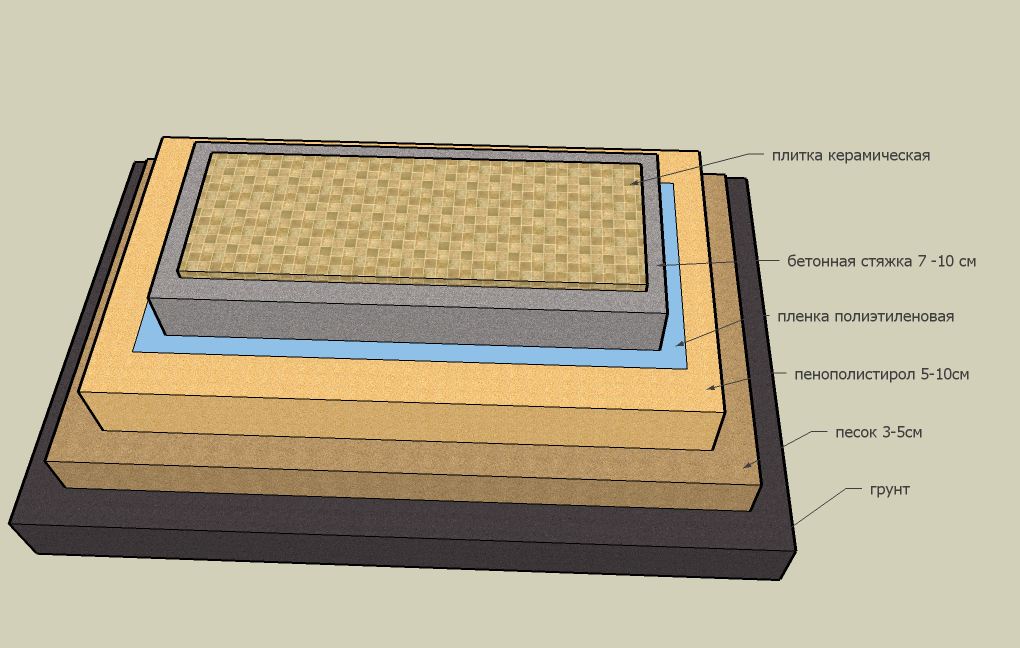

«Пирог» пола

Сегодня предлагают использовать в бане несколько конструкционных типов бетонных полов, они отличаются составом «пирога». Первый тип, самый надежный:

• Уплотненная основа.
• Песок и цемент общим слоем до 20 см.
• Черновая бетонная стяжка – 7 см.
• Гидроизоляция.
• Утеплитель – 5 см.
• Еще один слой гидроизоляции.
• Бетонный раствор с армирующей прослойкой.
• Финишное покрытие.

Баня должна быть утеплена

Второй тип несколько упрощен:

• Уплотненное основание.
• Слой щебенки – 10 см.
• Слой песка – 10 см.
• Гидроизоляция.
• Утеплитель, толщина термоизоляции не менее 50 мм.
• Бетонный слой не менее 14 см с армированием.
• Напольное покрытие.

Вариант утеплителяУтеплитель для пола

Еще один вариант, как сделать наливной пол с утеплителем в бане:

• Уплотненное основание.
• Песчано-щебневая подушка – 10-20 см.
• Бетонный слой с проложенным внутри утеплителем – 10-14 см.
• Чистовая стяжка пола – 3-5 см.
• Покрытие.

Какой вариант выбрать?

По какой схеме заливать пол в бане, зависит от типа грунтового основания под помещением. Если основа песчаная, или грунт рыхлый, подойдет второй или третий вариант, то есть без заливки чернового основания.

Заливка пола для бани

Утепление пола очень важно, ведь баня часто используется именно зимой, поэтому, позаботившись о прослойке утеплителя в бетонной стяжке, можно обеспечить комфорт ее использования.

Обратите внимание! Наливной пол, обустроенный в бане, сделает основание под финишное покрытие прочным и долговечным.

Почему так важно утепление?

Утепление пола имеет огромное значение. Баня – место с повышенной температурой воздуха, если не выполнить должные шаги по утеплению, помещение будет быстро остывать. В результате достичь эффекта парилки не получится, так как ноги будут в холоде.

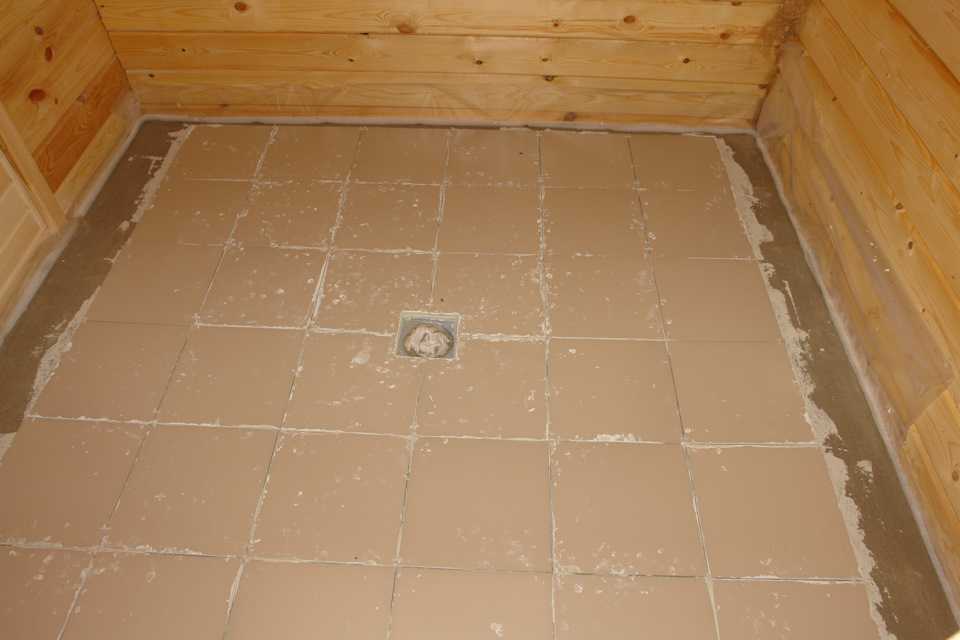

Готовый пол

Финишным покрытием пола в бане часто становится кафель, а он в холодном виде некомфортен для ног.

Для утепления стоит использовать материал высокой плотности, ведь поверх него заливается раствор. В этом случае лучшее решение – пенополистирол. Толщина слоя утепления – 15-20 см, только в этом случае он даст необходимый эффект.

Если пол будет покрыт самонивелирующей смесью – слой утепления нужно закрыть бетонным раствором. Под и над слоем пенополистирола проложить гидроизоляцию, чтобы утеплитель оставался сухим. Если жидкость из раствора попадет на него, это приведет к ухудшению утепляющих свойств.

Стяжка с перлитом в бане

Правильный замес раствора

Чтобы раствор для заливки пола в бане сам по себе был теплым, профессионалы рекомендуют вносить в него сухой перлит. Замешивание раствора с этим компонентом многоступенчатое и состоит из таких этапов:

1. Сухой перлит засыпать в бетономешалку.
2. Добавить воду.
3. Тщательно перемешать, в процессе чего сухой перлит пропитается водой и сильно уменьшится в объеме.
4. Далее добавить сухой цемент, не прекращая перемешивание.
5. После достижения однородности в раствор всыпать еще ведро сухого перлита.
6. Замешивание раствора длится, пока он не станет пластичным и не отдаст лишнюю влагу.

Другие важные моменты

Чтобы пол в бане быстро становился сухим, важно правильно обустроить сток воды. Для этого стоит обеспечить уклон пола. Больше всего жидкости будет не в самой парилке бани, а в душе, поэтому этому участку стоит уделить особое внимание.

Еще один важный момент – обустройство дренажа, ведь влаге нужно куда-то уходить, чтобы не разрушать пол в бане.

Организация стока

Стоит обустраивать заливные полы в бане не только с прослойкой утеплителя, но и с вентиляцией. Этот несколько удорожит процесс обустройства пола, но позволит использовать парилку даже зимой и продлит срок службы конструкции.

Вывод

Пол в бане – тот участок стройки, которому нужно уделить пристальное внимание. Особенно его теплоизоляции, от этого зависит комфорт при посещении бани.

Средняя оценка

оценок более 0

Поделиться ссылкой

Как утеплить пол в бане: пошаговая инструкция, видео

Когда речь заходит о хорошей бане, то в первую очередь упоминают возможность подольше попариться и хорошенько прогреться. Поэтому столь важно сохранить там комфортную температуру, то есть утепление пола в бане является одной из задач, требующих самого внимательного рассмотрения. Как утеплить баню изнутри – чуть ли не самый важный вопрос при ее возведении.

Имеется несколько способов теплоизоляции, в которых учитывают назначение помещения, конструктивные особенности и вид пола. Как утеплить пол в бане желательно продумать еще в процессе проектирования, ведь холодный он полностью испортит удовольствие от мытья в баньке, а в зимний период и вовсе сделает банную процедуру невозможной.

Материалы для утепления пола в бане

Учитывая особые условия эксплуатации, критерии выбора утеплителя для бань и саун несколько отличаются от выдвигаемых к изоляции в жилых зданиях. Например, из-за повышенной влажности в моечной пористые материалы для этих целей не годятся.



Оптимальный вариант — материалы, имеющие закрытую ячеистую структуру, типа пенопласта или любой его разновидности. Они:

• сохраняют свои качества в условиях повышенной влажности;
• способны довольно долго поддерживать достигнутую в помещении температуру.

Многие мастера для утепления пола бани выбирают экструдированный пенополистирол. Он:

• достаточно жесткий, за счет особой структуры с преобладанием мелких гранул ;
• не поглощает влагу и тем самым не создает на поверхности этого утеплителя для бани условий, способствующих развитию бактерий и появлению грибка;
• отличается легкостью, поэтому не требует усиления фундамента;
• практичен и прост в укладке;
• экономичен.

Отметим также, что утепление пола в бане своими руками помимо вспененных материалов можно осуществить и при помощи других утеплителей. Конечно, многое зависит от вида пола.

Скажем, для бетонного пола в бане подойдет также стекловата или керамзит для пола.

На заметку

Стекловатой можно утеплять и полы в деревянной бане. Однако здесь есть свои тонкости – утеплитель будет «работать» только при наличии качественной гидроизоляции.

Как утеплить пол в бане своими руками

Решение вопроса, как утеплить пол в бане, кроется в том, как сделан этот пол. Сразу отметим, что теплоизоляция необходима только для так называемых сухих полов, в которых имеется сливное отверстие.

Есть только два возможных варианта: монолитный заливной бетонный или не протекающий деревянный пол.

Основание из бетона обычно облицовывают плиткой, а вот деревянное – отделывают досками. Выбор, как видите, небольшой, но это обусловлено именно особенностями эксплуатации. Самым важным из них считается высокая температура.

Важно

Линолеум, как и другие синтетические материалы в качестве напольного покрытия для таких помещений не подходят, так как при их нагревании выделяются токсичные вещества. Этого же принципа придерживаются, выбирая теплоизоляцию при утеплении парилки.

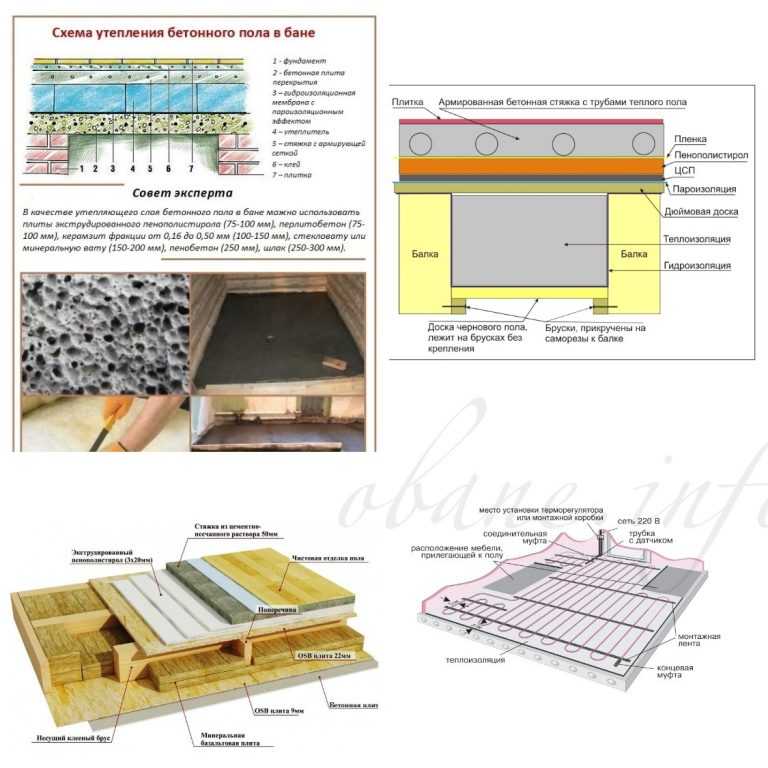

Утепление бетонного пола

Приведем несколько различных способов теплоизоляции заливного пола в бане.

Полы в бане заливные с прослойкой утепления

Бетонный пол заливают в 2 этапа, устроив между ними промежуточный слой теплоизоляции.

• Готовят бетонную смесь. Затем заливают начальный слой, используя керамзит в качестве заполнителя. Толщина слоя должна составлять примерно 15 см.
• Начальный слой оставляют просыхать в течение 28 дней. В процессе высыхания поверхность рекомендуется увлажнить, после чего ее посыпают опилками. Это необходимо для повышения прочности основания.
• Далее на высохший бетон укладывают теплоизоляцию, к примеру, из стекловаты или строительного войлока.
• Через одну неделю заливают следующий бетонный слой.
• Для полного высыхания слоя потребуется 28 дней. Затем можно укладывать напольное покрытие, скажем, из керамической плитки.

Утепление по плите перекрытия

• Слой теплоизоляции проходит по плите перекрытия. Ее предварительно тщательно гидроизолируют.
• Поверх него укладывают армирующую сетку, которую заливают цементно-песчаной стяжкой.
• На высохшую бетон укладывают чистовой пол.

Утепление пола в бане керамзитом своими руками

Еще одним материалом, который позволяет утеплить пол самостоятельно является керамзит. Для утепления керамзитом пола в моечной последовательно выполняют следующие действия.

• На черновой пол из бетона толстым слоем настилают полиэтиленовую пленку, заводя его на стены.
• Уточняют финишный уровень и выставляют по нему маячки.
• Засыпают керамзит: можно сразу из мешков, предварительно проделав в них отверстия или способом «заклинивания», используя две разные фракции материала – гранулы и песок без их расщепления.
• Керамзитовую засыпку выравнивают и скрепляют поверхностный слой, используя цементное «молоко».
• При необходимости устанавливают армирующую сетку.
• На схваченный цементом керамзитовый слой заливают стяжку высотой 30–40 мм.
• Для вытравливания пузырьков воздуха из бетона используют специальный валик.

Утепление пола бани из бетона пенопластом

• На черновой стяжке обустраивают гидроизоляцию при помощи достаточно толстого полиэтилена с подъемом по стенам  на 50 мм либо оклеечной изоляцией, укладывая рулонный материал внахлест. Нахлест должен доходить до 100 мм. Что же касается стыков, то их проклеивают скотчем.
• Поверх изоляции собирают каркас из деревянных рамок, который фиксируют к черновому полу при помощи саморезов на дюбельные пробки.
• В рамки укладывают вырезанный по размеру пенопласт и фиксируют раствором высотой как минимум 20 мм.
• Конструкцию усиливают сеткой для армирования стяжки и бетонируют заливкой слоем от 20 мм.
• Устройство пола завершают заливкой самовыравнивающей смеси высотой в 50–80 мм и удаляют пузырьки воздуха из смеси при помощи игольчатого ролика.
• Финишным покрытием может служить дерево или плитка, можно также укладывать под ноги деревянные решетки.

Как утеплить деревянный пол в бане

Лучше работы по теплоизоляции проводить еще на этапе строительства, тем не менее при желании утепление можно выполнить в уже готовом к эксплуатации помещении.

Рассмотрим технологию устройства утепления уже уложенного деревянного пола, который предполагает дополнительную операцию по демонтажу настила.

• Демонтируют половицы, а также плинтусы.

Совет

Специалисты для упрощения восстановления покрытия в будущем советуют подписывать демонтируемые элементы.

• Все деревянные элементы подлежат проверке. Поврежденные участки выпиливают, затем заменяют на такие же новые.
• По нижнему краю балки наращивают черепными брусками. На полученную опору укладывают черновое перекрытие, сохраняя между элементами пола небольшие зазоры.

Совет

Если строительство проводилось на насыщенной водой почве, нужно позаботиться о защите утеплителя от повышенной влажности в подполье постройки. Низкий уровень грунтовых вод предполагает использование пароизолирующей мембраны, высокий – гидроизоляцию из рубероида либо пергамина.

• Слой паро- или гидроизоляции должен накрывать пол целиком, переходя на стены примерно на 150 мм. Рулонные утеплители настилают внахлест, проклеивая швы скотчем.
• Изоляцию «пришивают» к поверхности стен и лагам при помощи степлера.
• Промежутки между лагами плотно заполняют утеплителем, не оставляя пропусков и щелей. Места соединений проклеивают скотчем.
• Между слоем теплоизоляции и финишным полом необходимо обеспечить воздушную прослойку, необходимую для вентиляции утеплителя. Если толщина утеплителя этого не позволяет, между чистовым полом и слоем теплоизоляции набивают обрешетку с шагом примерно в 400 мм.
• Теплоизоляцию нужно защитить от воздействия влаги и сверху, поэтому ее покрывают любым материалом для гидроизоляции. Края его обрезают выше плинтусов.

Важно

Требование гидроизоляции теплоизоляционного слоя строго обязательно для моечной, при утеплении парной или предбанника этот этап можно пропустить.

• Зазор, образовавшийся между отверстием сливной трубы и теплоизоляцией, заделывают. Для этого подойдет жидкий пеноизол или монтажная пена.

Технология утепления деревянного пола, собранного на лаги по бетонному основанию, практически тажа. Отличия больше касаются конструкции пола бани. К примеру, лаги укладывают на выровненное бетонное основание, прокладывая под них изоляционные материалы.

Утепление пола в бане на винтовых сваях

Многие теряются, когда нужно проводить утепление пола в каркасной бане своими руками, который, как правило, строится на винтовых сваях. В таких конструкциях чаще укладывают деревянный пол. Технология утепления такого пола довольно схожа с используемой для деревянного пола в постройке, имеющей ленточный фундамент.

В подобных строениях отсутствует цокольный этаж, и один из возможных вариантов организации утепления состоит именно в его создании.

Делается это следующим образом:

• Сваи соединяют с помощью деревянных брусьев или используя длинные доски достаточной толщины. Очень важно, чтобы они были укреплены строго по горизонтали. Места, где предполагается крепить внешние панели, должны быть расположены в одной плоскости, чтобы исключить возможные перекосы. Деревянные элементы, из которых выполняют внутреннюю подшивку, желательно обработать антисептиками.
• Деревянную подшивку защищают от воздействия влаги слоем гидроизоляционной пленки.
• Далее, настает черед укладывания теплоизоляции, которая должна наполнить внутреннюю полость полученной конструкции. Особых критериев выбора утеплителя нет. В принципе для этих целей можно использовать и пенопласт, и минеральную вату, и пеноплекс, и другие утеплители. Выкладывают материал по слоям, поочередно закрепляя каждый.
• Поверх утеплителя обустраивают гидроизоляцию.
• С внешней стороны цокольный этаж оформляют теплоизолирующими панелями. На них должны быть предусмотрены вентиляционные отверстия, которые обеспечат свободную циркуляцию небольших потоков воздуха.

В завершение посмотрите, как утеплить деревянный пол в бане, видеоинструкцию.
