Подвесной унитаз: виды и размеры инсталяции + установка своими руками: видео и фото

Содержание

Подвесные унитазы с инсталляцией с каждым днем набирают популярности. Их достаточно просто установить своими руками, воспользовавшись тематическим видео. Но перед принятием решения установки такого унитаза нужно взвесить все «за» и «против» и ответственно подойти к выбору инсталляции.

Преимущества и недостатки подвесных унитазов

Подвесные унитазы были изобретены в 80-х годах ХХ века. Это был настоящий фурор в области сантехники. Иметь подвесной унитаз было модно и престижно. Прежде чем устанавливать такой унитаз в своем жилище, нужно трезво оценить все его слабые и сильные стороны, а не слепо доверять рекламе и веяниям моды.

Подвесные унитазы значительно компактнее напольных

Преимущества:

• простота уборки помещения и, в частности, за унитазом;
• напольная плитка выглядит целостно, с сохранением рисунка и без разрывов;
• экономия пространства санузла, подвесные унитазы имеют меньшие габариты по сравнению с напольными;
• помещение санузла зрительно расширяется и не выглядит нагроможденным.

Недостатки:

• скрытые коммуникации. Такая конструкция выглядит более выигрышно, но нарушается первое и самое главное правило сантехников – «Свободный доступ к коммуникациям!». В случае неисправности труб или бачка придется делать глобальный ремонт во всей туалетной комнате;

Все коммуникации скрывают за фальшь-стеной

• затрудненный ремонт и обслуживание сливной арматуры с привлечением специалистов;
• установка всей системы с инсталляцией займет куда больше места, чем напольный унитаз.

Наличие значительных недостатков дают повод задуматься, насколько целесообразна установка такого унитаза в каждом индивидуальном случае.

Виды инсталляционных систем

Инсталляция подвесного унитаза представляет собой ничто иное, как стальную крепежную раму, в которой скрываются коммуникации и сливной бачок. Сама конструкция углубляется в нишу или закрывается дополнительной фальшь-стеной. Фото двух видов инсталляции хорошо иллюстрируют разницу между ними.

Совет. На инсталляцию можно монтировать как унитаз, так и другую сантехнику – раковину и беде.

Виды систем инсталляции:

1. Блочная. Монтаж такой инсталляции возможен только на несущую капитальную стену, межкомнатные перегородки не подойдут. Система состоит из пластикового бачка, крепежных пластин с анкерами и комплекта шпилек для крепления унитаза. Это более доступный вариант.

   Блочная система инсталяции подвесного унитаза

2. Рамная инсталляция – это капитальная крепежная конструкция с бачком и подводом коммуникаций. Рамная инсталляция может устанавливаться в любом месте помещения, вне зависимости от наличия и прочности стен. Крепится она к стенам, полу или комбинированно в четырех точках. Существуют угловые модификации, которые устанавливаются на стыке двух стен. Единственным существенным недостатком этого вида инсталляции является ее дороговизна.

   Рамная инсталяция

Габариты инсталляции

При выборе инсталляции для установки в выбранном месте большое значение имеют ее габариты.

Блочные системы имеют стандартные размеры:

• ширина: 500 мм;
• глубина: 100-150 мм;
• высота: 1000 мм.

Схема: габариты рамной инсталяции

Габариты рамной инсталляции:

• ширина: 500-600 мм;
• глубина: 150-300 мм;
• высота: 800-1400 мм

Высота рамной инсталляции подбирается индивидуально в зависимости от места установки системы. Например, под окном используют укороченные варианты (800 мм).

Совет. В деревянных домах предпочтение отдается более низким и широким инсталляциям. Так уменьшается нагрузка на стену. В противном случае рекомендуется крепление к полу.

Габариты подвесных унитазов

Размеры и формы чаш подвесных унитазов не отличаются от чаш напольных.

Стандартные габариты:

• длина: 500-600 мм;
• ширина: 300-400 мм;
• высота (глубина чаши): 300-400 мм.

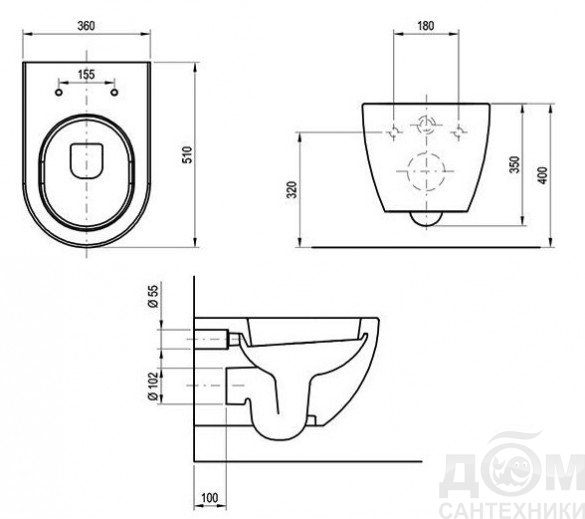

Габариты подвесных унитазов

Именно эти габариты считаются наиболее комфортными в эксплуатации и приспособленными под анатомию человека.

Для создания эксклюзивных интерьеров дизайнеры пренебрегают комфортом и разрабатывают нестандартные модели.

Сливные бачки для подвесных унитазов изготавливаются из пластика. Толщина их стандартная – 90 мм, ширина обычно укладывается в 500 мм, а вот длина может варьироваться в зависимости от высоты инсталляции. Стандартная вместительность сливного бачка – 6-9 л, в компактных инсталляциях объем бачка снижается до 3-5 л.

Установка подвесного унитаза своими руками

Установку подвесного унитаза с инсталляцией можно выполнить своими руками. Для этого необходимо иметь необходимые инструменты и разработать четкий алгоритм действий. От правильного и надежного монтажа будет зависеть дальнейшая бесперебойная работа всей системы.
Установка своими руками инсталляции требует детального изучения инструкции конкретной модели, не лишним будет посмотреть видео с мастер-классами и фото.

Порядок монтажа инсталляции

Очень важно соблюдать последовательность монтажных работ и все этапы выполнять качественно.  Порядок монтажа:

• точно произвести все необходимые замеры;
• нанести разметку на стену;

Перед установкой обязательно сделайте разметку

• установить и закрепить инсталляцию;
• подключить водяные трубы и канализацию;
• установить унитаз.

Важно! Все монтажные работы должны проводиться после прокладки коммуникаций и вывода их на подсоединение

Монтаж инсталляции проводится строго до начала отделочных работ. Спешить при монтаже не стоит. Лучше все тщательно проверить, чем потом переделывать ремонт в туалете.

Необходимые инструменты

Установка своими руками подвесного унитаза с инсталляцией не требует приобретения профессионального дорогостоящего инструмента. Достаточно будет элементарных инструментов, имеющихся в арсенале каждого хозяина:

• карандаш;
• уровень;
• рулетка;
• перфоратор с набором сверл по бетону;
• рожковые ключи соответствующего размера;
• фум-лента;
• герметик.

Крепление инсталяции

Нанесение разметки под крепление инсталляции

Когда место установки выбрано, инсталляция приобретена, теория изучена (видео и фото), можно приступать к монтажу. Первым этапом будет нанесение разметки. Именно по ней и будет устанавливаться инсталляция.

1. Отчертите вертикальную осевую линию инсталляции.
2. Отметьте расстояние инсталляции от стены, которое зависит от способа подведения канализации и расположения выходного канализационного патрубка. Зазор между инсталляцией и стеной не может быть менее 13,5 мм.
3. Наметьте точки крепления сливного бачка. Стандартная высота крепления бачка под подвесной унитаз – 1000 мм. Этот размер может варьироваться от вида и размера инсталляции.
4. В зависимости от способа крепления отметьте на стене или полу точки под крепеж.

Чертеж: рамная инсталяция

Прочие параметры монтажа инсталляции:

• высота установки чаши — 400-420 мм;
• высота установки спускной кнопки – 950-1000 мм;
• выступ канализационной трубы над полом – 200-230 мм;
• люфт между бачком и стеной (после установки инсталляции) – 15-20 мм.

Установка инсталляции

Вне зависимости от вида инсталляции крепежным элементам стоит удалить особое внимание, ведь именно от них будет зависеть прочность всей конструкции. По предварительно нанесенной разметке в стене и полу при помощи перфоратора пробуриваются отверстия соответствующего размера. В отверстия вставляются дюбели, а затем крепежные анкеры.

Установка инсталяции

Важно! Если установка инсталляции проводится в частном доме с деревянными стенами и полами, для крепления используют шурупы. В некоторых случаях необходим дополнительный жесткий крепеж из металлического уголка.

Закрепление инсталляции

1. На подготовленные крепежи наживляется рама, в первую очередь к полу.
2. Вся конструкция выставляется строго по уровню во всех направлениях.
3. Отрегулированная по уровню рама фиксируется с помощью заглушек.

Подвод коммуникаций

Когда инсталляция прочно закреплена, можно приступать к подсоединению водопровода и канализации.

Водопровод. Встроенные сливные бачки дают возможность подсоединить водопроводные трубы как сверху, так и сбоку. Тот или иной способ подключения выбирается индивидуально, учитывая технические моменты.

Совет. Для подключения водопровода к встроенному бачку не рекомендуется использовать гибкие шланги – они не надежны, что в данном случае недопустимо. Используйте металлопластиковые или пластиковые трубы.

Канализация. Скрытое подсоединение унитаза к канализации выполняется с помощью гофротрубы. Одна ее часть крепиться на канализационный стояк, на вторую крепится специальный переходной патрубок, к которому в дальнейшем будет подсоединена чаша.

Подвод коммуникаций

После подсоединения всех коммуникаций систему тестируют на герметичность. Это очень важный момент, так как после закрытия инсталляции коробом и отделочных работ устранение неполадок будет затруднено.

Монтаж фальшь-панели и чаши унитаза

Смонтированную инсталляцию закрывают фальшь-панелью или коробом. Используют для этого каркас из металлических профилей и влагостойкий гипсокартон, на который укладывается керамическая плитка.

Чаша унитаза надевается на вкрученные в раму инсталляции штифты. Перед монтажом на соединительные патрубки и штифты надевается пластиковая прокладка, которая идет в комплекте с инсталляцией. Чашу надевают на штифты, состыковывают с переходными патрубками, плотно прижимают к стене и закрепляют крепежными болтами.

Монтаж фальшь-стены

Последний этап – установка спускной кнопки. Теперь работы по установке подвесного унитаза с инсталляцией окончены.

Выполнить установку подвесного унитаза своими руками сможет любой хозяин, имеющий стартовые сантехнические навыки. Туалетная комната в этом случае «заживет» по-новому, радуя домочадцев простором и современным дизайном.

Установка подвесного унитаза на систему инсталяции: видео

Подвесные унитазы: фото

Установка подвесного унитаза своими руками

Сегодня все чаще в квартирах можно увидеть подвесной унитаз. Еще какое-то время назад такая конструкция была в диковинку и вызывала сомнения — не отвалится ли такой унитаз от стены, если на него сядет достаточно крупный человек плотного телосложения?

И на самом деле, достаточно ли надежен подвесной унитаз? Есть ли у него какие-то преимущества перед обычным унитазом, который ставится на пол? Как правильно установить унитаз, крепящийся к стене, самостоятельно?

На все эти многие другие вопросы вы найдете ответы ниже.



Чем подвесной унитаз лучше обычного?

Самый главный плюс такого унитаза — это его компактность.

Если измерить расстояние от стены до его переднего края, то мы получим примерно 50-52 см. В то время, как обычный унитаз выступает в комнату более, чем на 70 сантиметров.

Кроме того, подвесная конструкция гораздо более удобна в плане уборки помещения — под ней не скапливается мусор, расстояние от низа чаши унитаза до пола позволяет легко делать уборку.

Визуально помещение кажется более просторным за счет отсутствия громоздкой ножки и смывного бачка.

Конструкция подвесного унитаза

Что входит в комплект подвесного унитаза?

Как правило, в комплект для установки производитель вкладывает раму, которая и является элементом, удерживающим на себе унитаз и передающую нагрузку от него и сидящего на нем человека на строительные конструкции, к которым эта рама крепится при установке, крепежные элементы, а также сам унитаз с патрубками для присоединения к смывной трубе и арматуру для смыва.

Подвесной унитаз крепится к раме, которая закрывается фальшстеной из гипсокартона с последующей облицовкой плиткой или стеновыми панелями.

Смотрится такая конструкция очень эстетично и помещение приобретает совсем другой вид:

Установка подвесного унитаза

Эта небольшая инструкция пригодится вам при установке унитаза, крепящегося к стене. Ниже вы найдете описание последовательности монтажа всех элементов его конструкции.

В первую очередь устанавливают раму, на которую крепится унитаз. Многие называют эту раму «инсталляцией», хотя такое название не совсем корректно (англ. installation — установка), но оно прижилось в народе и сегодня, говоря инсталляция, подразумевают раму для подвесного унитаза.

Установка рамы производится на самом первом этапе ремонтных работ в ванной, когда на стенах и потолках еще нет отделки и выглядит это примерно вот так:

Рама оснащена всеми необходимыми элементами для установки унитаза — патрубками для подвода и отвода воды, монтажными болтами и смывной арматурой.  Все имеющиеся крепежные элементы имеют возможность небольшой регулировки для более точной установки унитаза.

При самостоятельном монтаже часто возникает вопрос — на какой высоте устанавливать подвесной унитаз?

Ответ здесь довольно прост — устанавливать унитаз нужно на высоте, которая будет удобна для тех, кто будет им пользоваться.

Все дело в том, что рама имеет возможность регулировки и это дает возможность подобрать наиболее комфортную высоту установки.

В целом же рекомендуется устанавливать унитаз на высоте 400 мм от пола до верха борта чаши, как показано на рисунке ниже:

После того, как рама установлена и надежно закреплена к стенам и полу анкерными болтами, ее закрывают фальшстеной из гипсокартона, который отделывается в одном стиле с остальными стенами — керамической плиткой или декоративными панелями. Графическое изображение последовательности действий изображено в этом скане инструкции:

Главное при этом не забыть разметить и вырезать в нужных местах все отверстия, которые потребуются для дальнейшего монтажа:

После того, как рама убрана в стену, а в стене выполнены все необходимые отверстия и произведена финишная отделка можно приступать к непосредственной установке самого подвесного унитаза.

Последовательность операций при этом выглядит следующим образом:

Нам потребуется вкрутить монтажные резьбовые шпильки, на которые будет крепиться наш унитаз, а также присоединить к нему трубу выпуска и трубу для подачи воды (смыва).

Чтобы не ошибиться, сначала следует замерить глубину отверстий в стене, в которые будут вставляться патрубки и отметить это расстояние на патрубках фановой (выпускной) трубы и трубы подачи воды в унитаз (смыва):

Отрезанные до нужной длины патрубки прикрепляют к чаше унитаза:

Важно! Крепить патрубки при сборке нужно сначала именно к унитазу, а не вставлять в стену, а потом пытаться к ним присоединить унитаз.

Все места соединений и находящиеся в них уплотнительные резинки можно для надежности промазать санитарным силиконовым герметиком:

Это позволит улучшить герметичность соединений и предотвратит возможные протечки.

После того, как все соединения промазаны герметиком, а прокладки установлены на свои места, можно надевать унитаз на монтажные шпильки, вкрученные в стену и крепить его гайками к стене:

Подтягивать гайки следует аккуратно, чтобы хрупкий фаянс не лопнул от чрезмерного усилия.

После того, как унитаз надежно зафиксирован, можно отрезать выступающие края уплотнительной прокладки с помощью канцелярского ножа:

Также после этого нужно отрезать лишнюю гармошку для кнопки спуска:

Теперь пришло время включить подачу вода в бачок. Для этого нужно удалить пластмассовую крышечку в отверстии, где будет ставиться кнопка спуска:

За этой крышечкой располагается кран, перекрывающий подачу воды в бачок подвесного унитаза. Этот кран нужно открыть:

После того, как вода начала поступать в бачок, надо дождаться, пока он наполнится и проверить регулировку запорного клапана, а также работу смыва.

Если все работает, как и должно, то пластиковую крышку возвращаем на место, а в проделанные в ней отверстия вставляем рычажки, которые будут приводить в действие смывной механизм при нажатии на кнопку спуска воды:

Под кнопку устанавливается специальная рамка, которая фиксирует выставленные по длине рычаги спуска:

В самую последнюю очередь на рамку защелкивается кнопка спуска воды и на этом установка подвесного унитаза закончена.

Ниже вы можете посмотреть 3D-визуализацию процесса установки подвесного унитаза Geberit:
