Как подключить вытяжку на кухне к вентиляции: правила подключения своими руками

Кухонная вытяжка в современной квартире — не объект роскоши, а необходимое устройство. Она устраняет продукты распада газа при сгорании, копоть, гарь и частицы жира, не позволяет грязи оседать на мебели и стенах. Правильное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод загрязненного токсинами воздуха.

Разновидности вытяжек

Как подключается вытяжка на кухне к вентиляцииКак подключается вытяжка на кухне к вентиляции

Чтобы избавиться от неприятных запахов и улучшить микроклимат на кухне, используют очиститель воздуха, который в зависимости от внутреннего устройства удаляет загрязненные потоки (проточная вытяжка) или очищает их (рециркуляционная). В первом случае воздух выводится через трубопровод в атмосферу, во втором — профильтрованные потоки возвращаются обратно в комнату.

В рециркуляционных моделях загрязненный поток при всасывании проходит сквозь жироулавливающий фильтр. Так осуществляется первичная очистка. Внутренний бумажный, акриловый или угольный фильтр избавляет воздух от запаха, примесей и мелких частиц, и тот возвращается в помещение через небольшие отверстия в корпусе. В проточных изделиях после прохождения жироулавливателя воздух выводится в вентиляцию.

Кстати! Существуют комбинированные вытяжки, которые используют оба способа работы поочередно.

Рециркуляционные модели абсолютно независимы, мобильны и просты в монтаже, устанавливаются в любом месте кухни. Это практически единственный вариант устройства вытяжки в домах, где нет центральной вентиляции.

Проточная же система не требует регулярных трат на эксплуатацию, но сложна при подключении к вентиляции.

Оптимальный вариант выбирают в соответствии с параметрами и особенностями кухни. Настройки прибора различаются в зависимости от модели. Например, для очистителей воздуха фирмы Lex сначала устанавливают внутренний фильтр, затем закрывают поставляемыми в комплекте заглушками верхнее и боковое отверстия, предназначенные для подключения кухонной вытяжки к вентканалу.

Кроме принципа действия, приборы различаются формой и вариантом установки, бывают открытыми и встраиваемыми. На стоимость техники влияют популярность бренда, дизайн модели, ее материал и функционал.

Тонкости подключения

Как подключается вытяжка на кухне к вентиляцииКак подключается вытяжка на кухне к вентиляции

Воздухоочиститель подключают двумя способами:

  • подсоединением к имеющейся вентиляционной шахте;
  • с проведением трубопровода сквозь стену.

Второй вариант актуален при отсутствии вентшахты или ее непригодности. В частных домах каналы выводятся на крышу.

Руководство по проведению работ

В зависимости от модели способы установки той или иной конструкции различаются. Прежде всего проверяют наличие в комплекте всех деталей для монтажа, недостающие элементы докупают.

Для установки большинства приборов требуются:

  • гофротруба для воздуховода;
  • хомуты для крепления к вытяжке и вентканалу;
  • переходники;
  • герметик или алюминиевый скотч.

Для обустройства вентиляции на улице понадобятся приточный клапан, труба из оцинковки с козырьком, рулонный утеплитель.

Подготовка комнаты и места

Начинают работу с подготовки инструмента и помещения к ремонту. В комнате убирают все лишнее (посуду, стулья, декор), мебель накрывают от пыли.

В наружной стене кухни перфоратором или ударной дрелью проделывают отверстие на расстоянии 200–300 мм от потолка.

На заметку! Если дом находится на этапе строительства, расположение кухонной техники планируют заранее, оставляя отводы для вентиляции и подключения к ней различных приборов. Например, для островной вытяжки воздуховод делают посередине потолка, чтобы не тянуть короб через всю кухню.

Как подключается вытяжка на кухне к вентиляции

Как подключается вытяжка на кухне к вентиляции

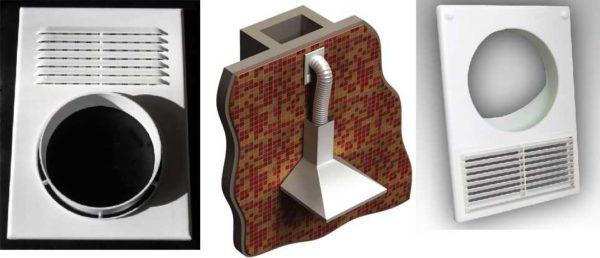

В проделанное отверстие устанавливают приточный клапан, закрепляют, проверяют его работоспособность. Если при сверлении в стене возникли серьезные повреждения, щели заделывают цементом.

Снаружи дома к обратному клапану устанавливают примыкающую трубу с козырьком, которую выводят на крышу. Ее утепляют, чтобы в холодное время года не образовывался конденсат.

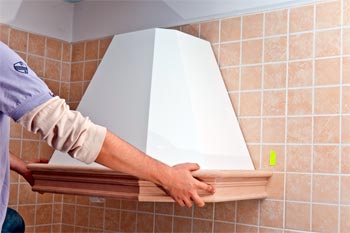

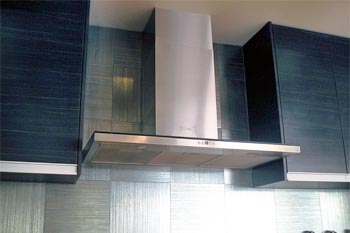

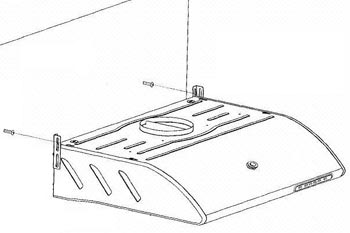

Над плитой навешивают само устройство по инструкции. Так, для крепления пристенного агрегата делают разметку на стене, сверлят отверстия, забивают дюбели быстрого монтажа и навешивают устройство. Встраиваемую модель закрепляют внутри шкафчика, островную — крепят к потолку.

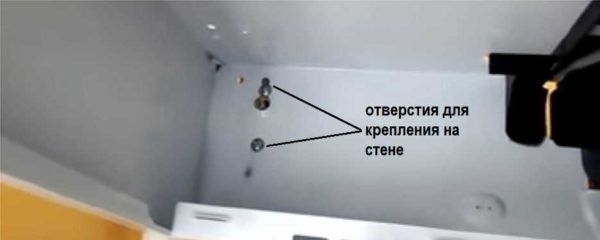

Если в корпусе прибора недостаточно отверстий для установки, их делают самостоятельно шуруповертом или дрелью.

Подключение к вентиляции

Как подключается вытяжка на кухне к вентиляцииКак подключается вытяжка на кухне к вентиляции

Когда вытяжка уже закреплена на стене, к ней присоединяют трубу воздуховода. Если вместо алюминиевой гофротрубы используют пластиковую, заранее покупают герметик, переходники и повороты.

Важно! При выборе воздуховода учитывают, что его диаметр не должен быть меньше ширины выходного патрубка прибора.

Как подключить вытяжку на кухне к вентиляции? Делают это с помощью труб из разных материалов:

  • алюминия или стали;
  • нержавейки;
  • гофрированного пластика;

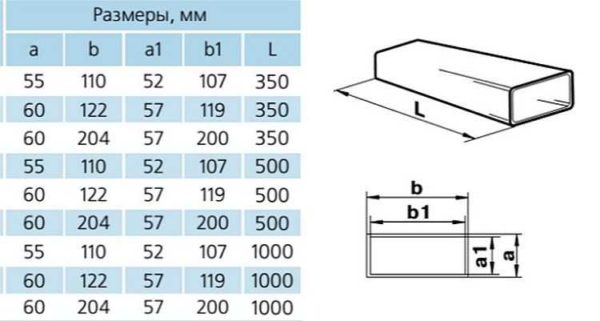

  • круглого или прямоугольного короба из пластмассы.

Чаще всего выбирают гофрированные трубы из алюминия.

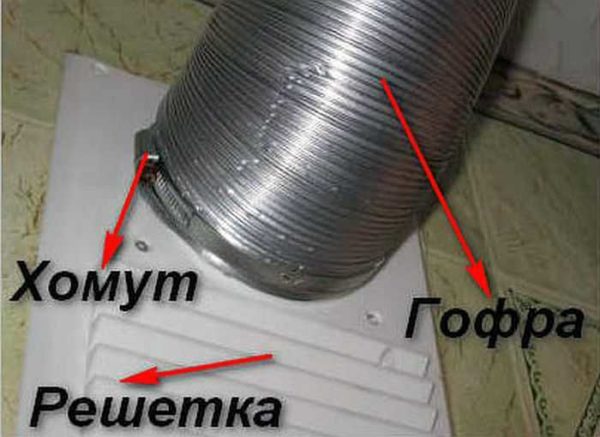

Подключить гофру к устройству довольно просто:

  1. Надевают хомут на гофротрубу.

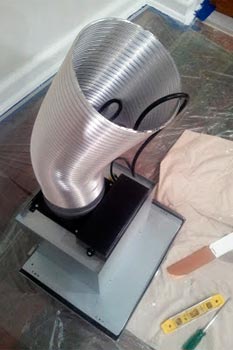

  2. Выходной патрубок промазывают герметиком, на него надевают трубу.
  3. Опускают хомут на место соединения и хорошо затягивают.

Для подключения труб другой формы используют переходники.

На заметку!

 При отсутствии герметика алюминиевым скотчем плотно заматывают место стыка после затягивания хомута.

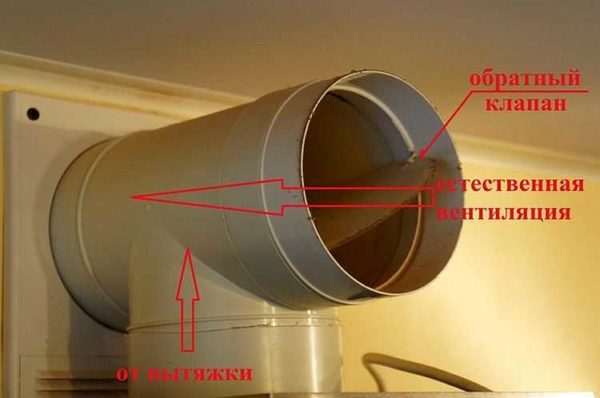

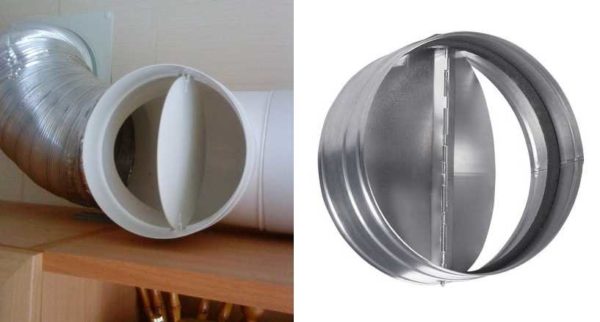

Другой конец воздуховода подсоединяют к трубе обратного клапана, затянув соединение хомутом, загерметизировав или обмотав его скотчем.

Завершение работ

После установки прибор подключают к электросети и проверяют его работу, выбирая разные режимы поочередно. Затем включают подсветку и измеряют уровень шума.

Важно! Электрическую розетку устанавливают на расстоянии 180–200 мм от пола. Если она не была предусмотрена и ремонт в ближайшее время не планируется, вместо удлинителя используют наружную розетку, подсоединив ее к ближайшему контактному соединению.

Если вход в вентиляционную шахту находится далеко от прибора или просто неудобно расположен, дополнительно прокладывают воздуховод и маскируют его:

  1. Скрывают в кожухе самой вытяжки, если вентиляционная шахта находится прямо над воздухоочистителем.
  2. Если вход в шахту расположен недалеко от устройства, используют пластиковый короб. Его выбирают в едином цвете с мебелью или отделкой.

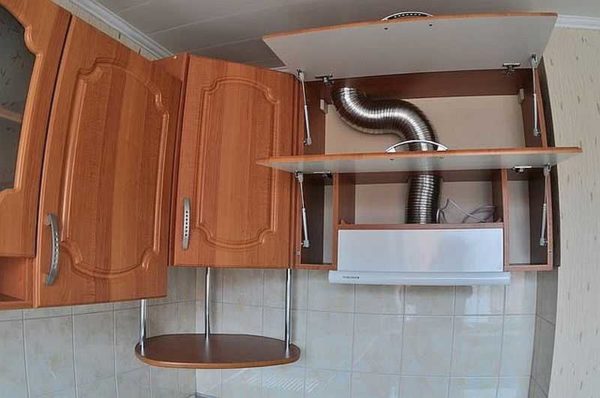

  3. Скрывают высокими навесными шкафами. Сам трубопровод прокладывают над модулями, около стены.

Кардинальный способ маскировки — гипсокартонный короб, который используют как отдельный элемент интерьера или часть многоуровневого потолка.

Нормы эксплуатации

Как подключается вытяжка на кухне к вентиляцииКак подключается вытяжка на кухне к вентиляции

Чтобы вытяжка служила дольше, важно бережно относиться к ней и не забывать о своевременном систематическом обслуживании.

Интересно! Модели с гарантийным сроком в 1–3 года при соблюдении правил эксплуатации служат и по 8–10 лет, не требуя дорогого капремонта.

Правила пользования

Основные моменты эксплуатации:

  1. Чтобы агрегат работал нормально, его устанавливают без погрешностей и перекосов.
  2. При проверке вытяжки после монтажа измеряют ее шумность, чтобы своевременно исправить ошибки. Измеряют показатель не только специальными приборами, но и с помощью приложения на смартфоне.
  3. Если использовать воздухоочиститель не по назначению, гарантия на устройство становится недействительной.

При тестовой проверке электроприбор должен работать спокойно, равномерно набирая и сбавляя обороты.

Важно! Если при первом включении слышны посторонние шумы, треск, скрип, стук, значит, оборудование было установлено неправильно или имеется заводской брак.

При эксплуатации запрещено:

  • перекрывать или ограничивать свободное поступление воздуха во время работы техники;
  • закупоривать отверстия на корпусе оборудования;
  • использовать вытяжку для удаления дыма и других горячих выбросов;
  • ремонтировать устройство или менять (чистить) фильтры, не отключив прибор от электросети.

Нарушение этих правил может нарушить работу вентилятора — важнейшего элемента всей конструкции. Без подсветки или таймера выключения техника продолжит функционировать по целевому назначению, а без вентилятора встанет вся работа.

Обслуживание

Как подключается вытяжка на кухне к вентиляцииКак подключается вытяжка на кухне к вентиляции

Сервисные работы и частота их проведения зависят от интенсивности использования самого прибора, выбранного режима и приготавливаемых блюд.

Важно! Любое обслуживание техники проводят только при отключении от сети.

Как ухаживать за вытяжкой:

  1. Жировой фильтр первичной очистки ежемесячно промывают. Для этого элемент снимают, мягкой губкой и мыльным раствором удаляют налипшую пыль и копоть. После полного высыхания фильтр устанавливают обратно.
  2. Каждые 3 года воздуховод покрывают антикоррозийным составом.
  3. У комбинированной или рециркуляционной модели в зависимости от интенсивности использования каждые 4–6–12 месяцев меняют фильтр глубокой очистки.

Игнорирование правил по уходу за бытовыми вытяжками чревато случайным возгоранием и поломками воздухоочистителя. Грязный фильтр имеет низкую пропускную способность, что отрицательно сказывается на эффективности работы устройства.

Кстати! Налипшие на лопастях вентилятора отходы снижают мощность техники.

Корпус прибора систематически протирают мягкой тряпкой, смоченной в мыльном растворе. Таким же образом очищают и внутренние части агрегата, которые становятся доступными после демонтажа жироулавливающего фильтра.

Заключение

Ознакомившись с порядком монтажа вытяжки, подбирают оптимальную по характеристикам модель, аккуратно устанавливают ее своими силами или вызывают специалистов, если это советует производитель. Чтобы техника долго и эффективно работала, соблюдают нормы эксплуатации, периодически очищают детали от налипших жира, копоти, пыли.

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Безупречное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод летучих веществ, формирующихся при приготовлении пищи. Не все из них приятны и полезны, многие являются токсичными и негативно влияющими на обоняние. Поверьте, лучше вытяжного устройства с их удалением ничто и никто не справится.

Желающим самостоятельно провести установку и подключение вытяжки мы предлагаем ознакомиться с весьма полезной статьей. Представленная в ней информация поможет идеально подобрать необходимый тип устройства и безукоризненно провести монтажные работы. Наши сведения будут полезны не только самостоятельным мастерам, но и тем, кто хочет проконтролировать наемных рабочих.

Автором статьи подробно описаны разновидности кухонных вытяжек, варианты монтажа различных конструкций. Досконально разобран процесс подключения вытяжного устройства к вентиляции. В качестве превосходного информативного дополнения к тексту использованы фото-подборки и видео-инструкции.

Содержание статьи:

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Вытяжка с отводом в вентиляциюВытяжка с отводом в вентиляцию

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Рециркуляционная модель вытяжкиРециркуляционная модель вытяжки

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки для перевода в режим рециркуляцииЗаглушки для перевода в режим рециркуляции

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Галерея изображений

Фото из

Островной тип вытяжки

Пристенная вытяжная конструкция

Пристенный встраиваемый вид

Угловая купольная вытяжка

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

Разные каналы для вентиляции из кухни и ванныРазные каналы для вентиляции из кухни и ванны

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

  • соединение с уже существующим отверстием веншахты;
  • проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Галерея изображений

Фото из

Вывод воздуховода сквозь стену

Вывод воздуховода сквозь потолок

Вентшахта за вытяжкой

Воздуховод через всю комнату

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу. Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс.

Руководство по проведению работ

Решившим подключать вытяжку самостоятельно предстоит сначала изучить рекомендации, изложенные в инструкции к модели, и четко их выполнять. Затем внимательно осмотреть комплектацию прибора и докупить в случае необходимости недостающие детали. Возможно понадобится воздуховод, хомуты, переходники, герметик или металлический скотч.

Шаг #1: Подготовка комнаты и места

Предстоит подготовить помещение к будущим работам, отобрать инструменты, приобрести нужные материалы. Хорошо, когда вентиляционное отверстие уже есть. В противном случае начинают с его проделывания.

Воздуховод выходит прямо посредине потолкаВоздуховод выходит прямо посредине потолка

Удобно еще на этапе строительства запланировать расположение кухонной техники, и оставить отводы для подключения приборов к вентиляции. Например, когда в комнате будет островная вытяжка, то воздуховод выходит прямо посредине потолка

Если дом или квартира имеют жилое состояние и полномасштабный ремонт не планируется, то можно проделать недостающие отверстия, просверлив его в потолке/стене. Это зависит от конкретной ситуации и пожеланий владельца.

Подготовка помещения будет состоять из нескольких этапов.

Галерея изображений

Фото из

Шаг 1: Подготовка места к проведению работ

Шаг 2: Проведение замеров и разметки

Шаг 3: Бурение нового отверстия под вытяжную трубу

Шаг 4: Обустройство отверстия снаружи

Когда отверстие оформлено, настал черед установить вытяжную технику над плитой. Способ будет зависеть от модели и места расположения последней. Важно ее надежно зафиксировать крепежами, входящими в комплект.

Иногда в корпусе не хватает отверстий для крепления изделия. Тогда можно самостоятельно их проделать в нужных местах и вкрутить саморезы.

Шаг #2: Процесс подключения к вентиляции

Когда вытяжка установлена в соответствии с рекомендациями фирмы-изготовителя, настал черед для ее подключения. Здесь следует понимать, что для функционирования прибора нужен канал отвода отработанных воздушных масс и стабильное электроснабжение.

Пластиковые детали для сооружения воздуховодаПластиковые детали для сооружения воздуховода

Если решено использовать пластиковые трубы, то предстоит купить переходники, герметик, возможно потребуется переход с круглого отвода вытяжки на прямоугольный будущего канала. Важно, чтобы диаметр воздуховода не был меньше, чем выходной патрубок прибора

Первым делом предстоит соединить устройство с вентиляцией. Это можно совершить с использованием следующих типов труб:

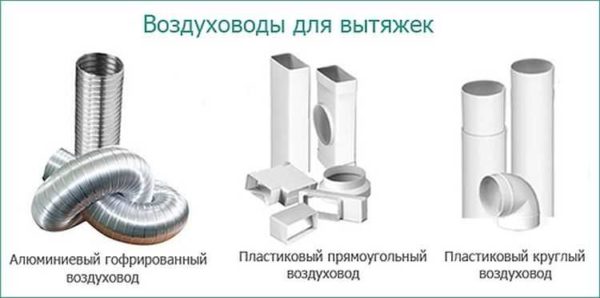

  • металлическая гофра – алюминий, реже сталь;
  • гофрированный пластик – крайне редко используют;
  • нержавейка круглого сечения;
  • пластик с прямоугольным или круглым сечением – тоже довольно популярный и удобный вариант.

При выборе гофры понадобится хомут, металлический скотч, возможно, решетка для обустройства входа в общедомовой канал. Подключение происходит поэтапно.

Галерея изображений

Фото из

Шаг 1 – Сборка из патрубков конструкции

Шаг 2 – Установка и фиксация

Шаг 3 – Подключение гофрированного воздуховода

Шаг 4 – Второй конец трубы присоединяется к вытяжке

Качественное выполнение всех соединений обеспечит отменную работу устройства. Но на этом работы не закончились – вытяжкой еще пользоваться нельзя. Осталось запустить ее мотор, подав питание электричеством, и надеть декоративный кожух.

Для этого предстоит соблюдать определенную очередность при выполнении работ. Предварительно следует убедиться, что линия, к которой будет происходить подсоединение, обесточена.

Галерея изображений

Фото из

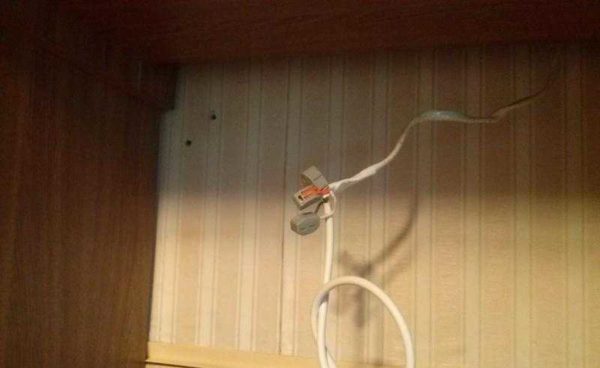

Если у вытяжки имеются провода, то их предстоит соединить с питающим кабелем, четко следуя схеме, нанесенной на корпусе рядом с ними. Для этого удобно использовать колпачки СИЗ

Если эта модель техники оснащена вилкой, то достаточно ее вставить в розетку, расположенную поблизости. Хорошо, когда для вытяжки предусмотрительно установлена электроточка, которая находится прямо за воздуховодом

Теперь осталось измерить длину, которая должна быть у защитного короба и подогнать ее, спрятав остальное. Короба, как правило, позволяют это сделать, задвинув ненужное внутрь

За коробом прячут электрические провода, воздуховод, все крепления – снаружи корпус вытяжки и путь ко входу в канал выглядит единым целым

Подключение вытяжки к электросети

Вытяжка с вилкой

Подгон размера защитного короба

Монтаж короба вытяжки

Завершив подключение, останется проверить качество сборки. Для этого оборудование сразу же включают и выбирают по очереди все скорости работы.

Включают подсветку и измеряют уровень шума, производимый устройством. Его сверяют с показателями, указанными в инструкции.

Шаг #3: Завершение работ по установке

Не всегда подключение к вентиляции и к электросети является завершающей стадией. Иногда вход в шахту расположен крайне неудобно или очень далеко и приходится включать фантазию, чтобы как-то его замаскировать.

Галерея изображений

Фото из

Длинный трубопровод от вытяжки

Воздуховод спрятан в шкафу

Вентканал за декоративным кожухом

Красивая пластиковая труба

Вентканал за подвесным потолком

Многоуровневый потолок из гипсокартона

Воздуховод из труб прямоугольного сечения

Островная вытяжка посреди комнаты

Важно спланировать, какой именно вариант для маскировки воздуховода предстоит использовать на своей кухне. Ведь реализация некоторых идей потребует дополнительных затрат.

Самый простой и дешевый вариант, когда отверстие находится рядом – кожух вытяжного устройства скроет место врезки в вентиляционную систему. Еще неплохо, когда до входа в шахту совсем недалеко – предстоит купить минимум материала – например, пластиковую трубу, гармонирующую с цветом остальной кухонной мебели.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Оригинальная форма вытяжкиОригинальная форма вытяжки

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

  • закрывать или закупоривать отверстия на корпусе изделия;
  • ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
  • подключать воздуховод в канал для удаления дыма и других горячих выбросов;
  • проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Безопасность на кухнеБезопасность на кухне

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования. Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети.

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Очищать нужно и корпус вытяжкиОчищать нужно и корпус вытяжки

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться. Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки.

Удаление загрязнений с фильтраУдаление загрязнений с фильтра

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

Самостоятельное подключение вытяжки к вентиляции на кухне

Подключение вытяжки к вентиляции на кухне своими руками выполняется с помощью пластикового воздуховода или алюминиевой гофры.

При монтаже учитывают: вид вытяжки, особенности вентиляции, электроснабжения, площадь помещения и поверхности плиты. Для безопасности ставят защиту от тока, заземление.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

  1. Естественный отток воздуха за счет перепадов давления в шахтах.
  2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
  3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Классификация вытяжек

Фото: разновидности кухонных вытяжек

Фото: разновидности кухонных вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

  • Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
  • Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отводаПлюсыМинусы
1.     Воздуховод из пластика (ПВХ)Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.Не эстетичный внешний вид.



Плоские компактные устройства с фильтром просто монтируются без соединения с общей системой вентиляции, но имеют малую мощность. Купольные «зонтики» по мощности выходят на первое место среди агрегатов.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях.

  1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
  2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
  3. Материал и вид воздуховода.
  4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

S (площадь помещения) * H (высота стен) * 12 = М

Например, какая мощность требуется для кухни площадью – 8 м2, со стенами высотой – 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Проверка вентиляционного канала

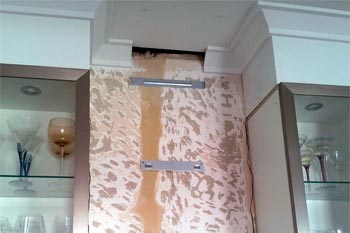

Фото: проверка естественной вентиляции в доме

Фото: проверка естественной вентиляции в домеПеред началом работ проверяем исправность канала. Листок бумаги подносим к решетке. Если система работает нормально, он прилипает. Бумага не пристает, значит в вентиляционной шахте засор. Возможно, частичное обрушение. Канал нередко ломают сами жильцы для создания дополнительной площади.

Проведите вторую проверку при открытых окнах. Если листок не прилипает, тяги нет, следовательно, надо прочистить или восстановить шахту.

Разметка

Расстояние от плиты прописано в инструкции. В ходе разметки нужно отметить центр варочной поверхности. Вытяжка должна располагаться по этой оси. Для разных плит определена своя высота крепления.

Нижний предел увеличивать запрещено из за высоких температур, попросту говоря чтоб вытяжное устройство не расплавилось. Верхний предел оптимизируют с учетом роста человека, который в дальнейшем будет пользоваться устройством. Подсоединение к вентиляционному каналу важно выполнить с минимальным числом изгибов. Каждый поворот трубы снижает тягу на 10%.

Особенности монтажа с учетом типа крепления

Смотреть видео: как произвести установку на кухне своими руками


Подвесные плоские вытяжки не соединяют с воздуховодом. В комплекте к ним идут элементы для крепежа в нижней части шкафа. Места креплений намечают карандашом. Просверливают углубления. Фильтры снимают, чтобы открыть отверстия для креплений. Крепеж собирают, присоединяют. Вытяжку проверяют по уровню. Остается подключится к электросети через розетку.

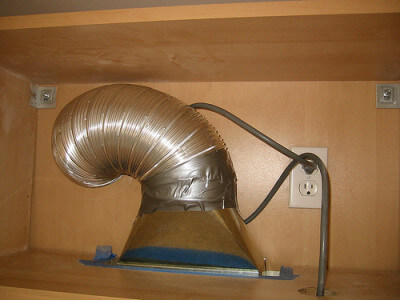

Фото: пластиковый воздуховод, вмонтированный в шкаф

Фото: пластиковый воздуховод, вмонтированный в шкафНастенные устройства крепятся на металлические уголки. Корпус опирается на раму, которая присоединяется к стене шурупами. Используют саморезы – шпильки, если по стене кухни  проходит газовая труба. Корпус фиксируется на шпильке гайкой на нужном расстоянии. При необходимости расстояние наращивают деревянными брусками.

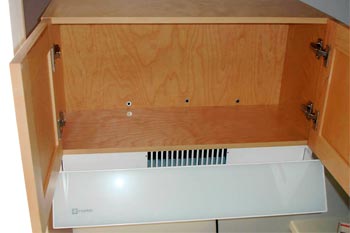

Встроенные вытяжки располагают в навесном шкафчике над плитой или на полке вашей кухни. Для примерки корпус помещают в шкаф. Замеряют расстояния, проверяют по уровню, по центру. Если примерка прошла успешно, размечают места отверстий. Шкаф снимают, сверлят в нем проходы для вывода к вентиляции.

Островные приборы для создания тяги закрепляют на потолке. Если воздуховод не достает до вентиляции, то можно самостоятельно установить циркуляционное вытяжное устройство. При любом виде оборудования важно создать прямой путь к шахте без заломов.

И если монтаж оборудования будит проводиться своими руками, то на данный момент нужно обратить особое внимание.

Как произвести подключение к вентиляционному каналу своими руками

Потребуется гофра (короб), решетка, клапан, инструменты. При прямом подключении гофрированный воздуховод совмещают с вентиляционным каналом. Для четкой стыковки ставят круглую решетку. Гофрированная труба может нарушать внешний вид кухни. Ее маскируют в ящике из гипсокартона или коробе.

Читайте статью про гофрированные трубы и их использование в вытяжных системах на кухне.

Смотреть видео: как самостоятельно на кухне установить вытяжное приспособление

Конструкции из ПВХ собирают из труб, если есть повороты и изгибы, то необходимо подсоединить соответствующие углы, затем получившуюся конструкцию доводят до вентиляционного отверстия. Желательно заранее подготовить схему. Поворотов должно быть минимум.

В комплект входят углы для поворотов, переходники, настенные панели, крепления. Необходимо правильно рассчитать размер пластиковой конструкции. Стыки и соединения самостоятельно обрабатываются герметиком.

Фото: типовая схема установки вытяжного зонда из пластика

Фото: типовая схема установки вытяжного зонда из пластика

Этапы подключения вытяжного устройства своими руками

Устанавливать встроенное в шкаф оборудование сложнее. Чтобы правильно выполнить работу, соблюдаем следующую очередность.

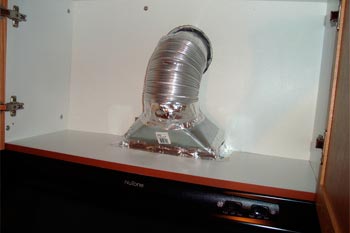

  1. Фото: вытяжка с гофрой, встроенная в кухонный шкафчикФото: вытяжка с гофрой, встроенная в кухонный шкафчикИзготавливаем или приобретаем антивозвратный клапан (хлопушку).
  2. Корпус ставим в шкаф над электрической или газовой плитой на кухне. Закрепляем, щели замазываем герметиком или специальной пеной. Корпус приклеиваем к шкафу для нейтрализации резонанса. Устанавливаем хлопушку. Размечаем отверстия на шкафчике.

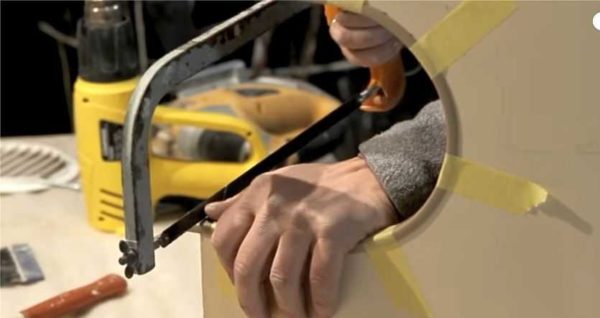

  3. Снимаем шкаф. Электрическим лобзиком вырезаем по разметке лишнее в нижней стеке и если необходимо во внутренних полках.
  4. Подключаем воздуховод. Обрезаем гофру, оставив запас. Углы подрезаем, загибаем наружу. Стыки заполняем герметиком из силикона.
  5. Над кухонным шкафчиком крепим короб для соединения гофры с шахтой вентиляции. Стыки заполняем силиконом, крупные щели запениваем.
  6. Вытяжку прикручиваем с помощью саморезов или дюбелей. Одеваем кухонный шкафчик.
  7. Гофру крепим на вытяжке специальным хомутом. Соединения обрабатываем герметиком.

Заземление и зануление, монтаж розетки

Данную работу доверьте электрику! При установке вытяжку подключают через три провода: фаза, земля и ноль. Заземление спасает от перепадов напряжения. Это желтый провод с зеленой полоской.

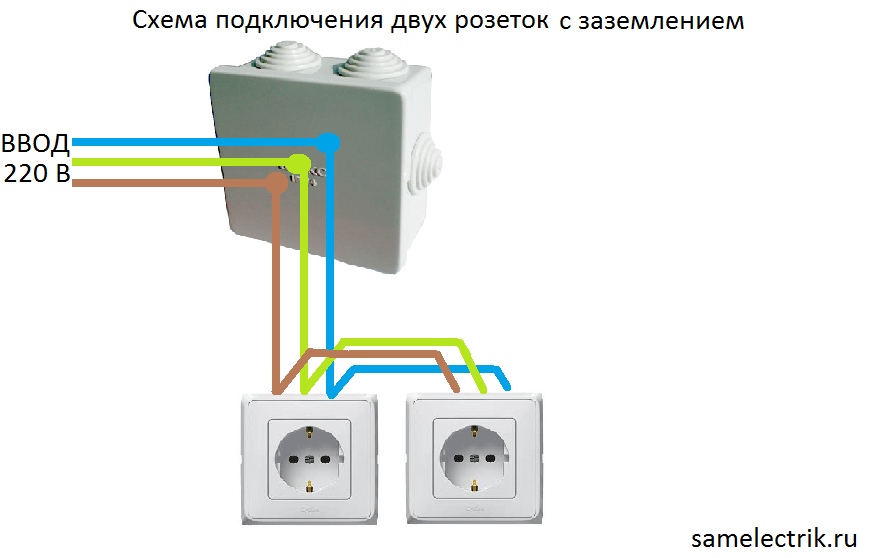

При наличии евро-розеток используем контур заземления. Провод соединяют клеммами с полосами или отметкой Ground (GND). При отсутствии разъема под заземление, его разрешается изготовить из провода, соединенного с частью корпуса из металла.

Евро розетки есть не во всех квартирах. Для зануления провод подсоединяют к глухой нейтрали в трубе или шине под электрощитом. Нулевые провода располагаются на штыре. От него протягивают многоканальный провод (сечением от 2,5 мм2). Вытяжку соединяют с автоматом на 6.3А.

Фото: схема заземления электрического щита

Фото: схема заземления электрического щита

Опасно! Отключать провода, соединенные с занулением нельзя. Новый провод набрасывают поверх старых и затягивают гайкой. На гладкой поверхности можно зафиксировать контакты хомутом. Если вы не специалист в этом деле, обратитесь к профессионалу!

Розетку подбираем с учетом того, что большинство вытяжных приборов имеют трёхжильные провода. Ставим розетку на кухне над шкафами на высоте 2-ух метров. Она не должна размещаться возле мойки, плиты или загромождаться приборами. На открытом месте розетку прячут в специальный короб.

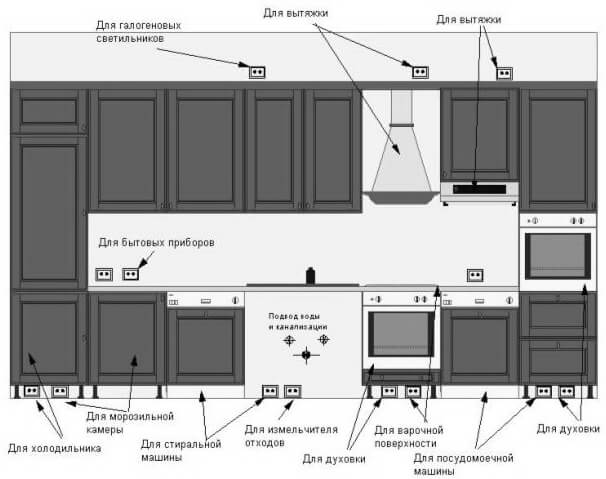

Фото: схема расположения кухонных розеток

Фото: схема расположения кухонных розеток

Установка приточного клапана

При установке приточного клапана обще домовая вентиляция не должна перекрываться. Поэтому монтируют решетку с клапаном и местом для закрепления воздуховода. Вместо решетки подойдет обратный клапан с анти возвратным механизмом.

Фото: вентиляционный клапан обратной тяги

Фото: вентиляционный клапан обратной тягиПри закрытом клапане помещение кухни вентилируется как обычно через отверстие или окно. При запуске вентилятора хлопушка закрывает его. Воздух запирается в канале, обратная тяга не идет. Движения клапана регулирует пружина. Хлопушку покупают, иногда изготавливают своими руками из алюминия, оцинковки или жести.

При подготовке отверстий для вытяжки самостоятельно прорезаем квадрат в верхней стене шкафчика, добавляем запас 3-5 мм для хлопушки. Монтируем обратный клапан в вентиляционное отверстие, обрабатываем края герметиком.

Законность подключения вытяжки на кухне при обще домовой вентиляции

Строители старых многоэтажек не учитывали, что будущие жильцы через много лет поставят вытяжное оборудование. Поэтому они не предусмотрели индивидуальные кухонные вентиляционные каналы. Подключение вытяжных устройств в таких домах меняет давление в системе. В квартире готовят или курят, а ароматы затягивает к соседям. Что по этому поводу говорит закон?

СНиП 41.01.2003 разрешает сочетать разные способы вентиляции. Смешанные системы могут соседствовать с естественными и механическими. Подключаться к индивидуальному вытяжному каналу квартиры разрешено.

Если вся система функционирует нормально, то посторонние запахи не должны попадать к соседям. Проблемы возникают из-за ошибок в монтаже. Законность подключения не вызывает сомнений, но перед его проведением надо вызывать специалиста по вентиляции.

Вытяжное приспособление для кухни без подключения к вентиляции

Фото: плоская модель вытяжки с фильтром

Фото: плоская модель вытяжки с фильтромПлоские или подвесные вытяжки с фильтром служат в двух режимах. Прогоняют воздух через фильтр (рециркуляция) или выводят на улицу. Фильтры меняют раз в полгода. Кухонные вытяжки без подключения к вентиляции устанавливаются не сложно. Нужно изучить крепеж, отметить на стенах места креплений с учетом расстояния. Просверлить, установить дюбеля, прикрутить навесы. На них крепят оборудование.

Вытяжки с фильтром имеют низкую производительность. Для усиления мощности в канал воздуховода можно самому врезать дополнительный вентилятор. Установить переходники, шнур питания. Встроенный вентилятор со временем можно поменять на наружный с показателями до 2000 м3/ч.

На кухне монтируют приборы для притока воздуха: оконные вентиляторы, проветриватели. В старых зданиях герметичные окна и двери нарушают естественный воздухообмен. Тяга исчезает, появляется плесень, влажность. Проветриватель крепится на окно или стену. Он пропускает ограниченный объем воздуха и создает здоровый микроклимат в помещении.

Смотреть видео

как подсоединить вытяжку на кухне к вентиляции и полезные советы

Кухня является важным помещением в квартире или доме, поэтому в ней должно быть предусмотрено все для обеспечения комфортного процесса приготовления еды. В первую очередь стоит продумать обустройство газовой плиты и вытяжки. Особое значение имеет вытяжка: она позволит устранить все запахи, а также оседание жира, испарений, соков, образующихся во время приготовления еды. Ее нормальное функционирование зависит от подключения, по этой причине важно знать, как правильно подключить вытяжку к вентиляции на кухне. Если во время данного процесса соблюдать все действия, то в дальнейшем неприятные запахи не будут распространяться на все помещение.

Вытяжка, интегрированная в вентиляцию

Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

  • первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
  • наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
  • обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
  • устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

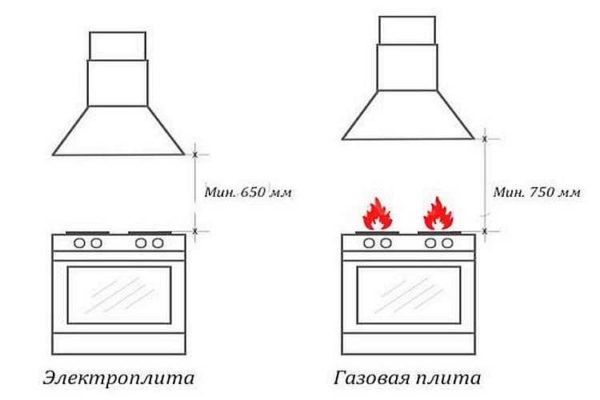

  • допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
  • максимальная высота над поверхностью газовой высоты должна составлять 75 см;
  • обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
  • верхние границы изделия необходимо подогнать под показатели роста хозяйки;
  • обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

Выбор и монтаж воздуховодов

Обязательно нужно подобрать воздуховод, через который будут выводиться неприятные запахи из кухонного помещения. Особых требований к данному изделию не имеется, по этой причине с его выбором особых проблем возникнуть не должно.

Виды

Всего выделают три разновидности воздуховодов:

  • алюминиевый гофрированный рукав. Главное преимущество данного элемента состоит в том, что ему можно с легкостью придать желаемую форму. Он с легкостью сгибается под любым углом. Для того чтобы его установиться берется часть рукава необходимой длины и ему придается желаемая форма. Однако этот вид воздуховода имеет несколько недостатков – работа вытяжки достаточно шумная, это связано с тем, что поток выводимого воздуха вызывает сильный резонанс, а вот наличие ребер на поверхности рукава может вызывать некоторые трудности при выведении воздуха. Также за ним тяжело ухаживать, в промежутки ребер часто забивается пыль, жир, копоть, которые тяжело вычистить;
  • пластиковый круглый (ПВХ). Данная разновидность воздуховода собирается из несколько секций пластиковых элементов – закруглений, отводов, переходников, муфт. Соединение с трубой осуществляется благодаря наличиям расширениям на фасонных элементах. Для того чтобы предотвратить разъединение во время установки воздуховода, данного вида стыки можно промазать клеем или закрепить саморезами. Главное преимущество данных устройств состоит в том, что в них процесс воздухообмена осуществляется бесшумно. Также гладкая поверхность стенок не создает препятствий для прохождения воздуха;
  • квадратные воздуховоды из пластикового материала. Данные устройства изготавливаются из поливинилхлорида (ПВХ), они имеют сечение с прямоугольной формой. Остальные качества у данного устройства такие же, как и у других. Обычно прямоугольные воздуховоды используются в случаях, когда требуется сэкономить пространство в помещении.

Особенности установки

Для того чтобы очистить кухонную зону от неприятных запахов, испарений, которые образуются в процессе приготовления еды, требуется подсоединить вытяжку к вентиляции. А чтобы это сделать потребуется выполнить правильную установку воздуховода.

Пластиковый воздуховод

Чтобы установка данного элемента была правильная и качественная, стоит обратить внимание на несколько важных особенностей:

  • для вытяжки подойдут воздуховоды из пластикового материала или из алюминия, который выполнен на полужесткой основе;
  • наиболее подходящим считается устройство из пластика, но оно стоит достаточно дорого;
  • установка пластиковых воздуховодов имеет некоторые сложности. Для того чтобы она была качественной и правильной, требуется приобрести дополнительные элементы – переходники, вентиляционную решетку, колена с горизонтальным и вертикальным видом, которые имеет конфигурацию в виде буквы «Г»;
  • обязательно потребуется редуктор, который выступает в качестве соединяющего устройства элементов с круглым диаметром с изделиями прямоугольных форм.

Пластиковые воздуховоды комплектуются многими дополнительными элементами, которые помогают проводить монтажные работы с любым уровнем сложности. А вот выполнить данные работы начинающему мастеру будет достаточно сложно, по этой причине доверить данные работы лучше профессионалам.

Длина воздуховода составляет не меньше 3 метров

Несмотря на то, что пластиковые изделия имеют высокую стоимость и сложности в монтаже, они обладают высокими качествами. Они рассчитаны на неопределенный срок использования, а также они не шумят во время рабочего процесса.

Прикрепление гофры к вытяжке и вентиляции

Если же вы решили сэкономить или у вас нет возможности приобрести устройство для отведения воздуха из пластика, то тогда подходящим вариантом будет гофра. Но чтобы ее правильно подсоединить к вытяжке и вентиляции, потребуется соблюдать некоторые важные нюансы.

Установка гофры на решетку

Чтобы сохранить функционирование вытяжки на высшем уровне требуется продумать правильное крепление воздуховода из гофры к корпусу. Для крепления обязательно потребуются хомуты с подходящими размерами. Они могут быть изготовлены из металлической или пластиковой основы.

Для того чтобы выполнить подключение вытяжки к системе вентиляции, может потребоваться наличие специальной вентиляционной решетки. В верхней части данного элемента имеется отверстие, которое предназначено для подсоединения трубы воздуховода. В нижней части изделия располагаются отверстия, которые нужны для удаления из кухонного помещения воздуха за счет естественной циркуляции в период, когда вытяжка находится в не рабочем состоянии.

Для установки гофры подойдет решетка с выступом. Вокруг отверстия данного элемента имеется бортик с размером 2-3 см, на него производится надевание гофры. После этого она фиксируется при помощи хомутов с подходящими размерами.

Гофра к вытяжке подключается также. На ней имеется специальный выступ, на который производится установка гофрированного воздуховода. После этого нужно выполнить стягивание при помощи хомутов с требуемыми размерами.

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

  • каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
  • угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
  • островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Виды вытяжек

Для того чтобы правильно установить купольную вытяжку, требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

  • чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
  • желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
  • далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
  • после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
  • в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Правильное подключение кухонной вытяжки к вентиляции

Практически в каждом доме, квартире имеется вентиляционная система, к которой можно произвести подключение вытяжки. В ванной и туалете обычно устанавливаются специальные отдушины с решетками, которые и выводят в общую шахту.

Устройство подключения к вентиляции

Особенности монтажа устройства зависят от выбора способа подключения. Вытяжное устройство может выходить в область вентиляционного отверстия или сразу же за пределы комнаты, к примеру, на улицу. Если в кухонном помещении присутствует отдельный канал для отведения воздуха, то это существенно упростит процесс установки.

Установка отдельного канала сможет предотвратить многие проблемы, которые часто возникают при пользовании общей вентиляции. Зачастую выведенный воздух, испарения, жир, копоть, которые выходят в общую вентиляционную систему приводят к образованию воздушной пробки, которая может вызвать нарушение обмена воздуха во всех квартирах.

Выведение вытяжки в отдельный канал отведения воздуха

Чтобы предотвратить все неприятные ситуации и проблемы, лучше сделать отдельный канал для отвода воздуха. При его организации стоит учитывать следующие действия:

  • во внешней стене требуется просверлить отверстия при помощи алмазного бура;
  • после этого устанавливается предохраняющая решетка с обратным клапаном;
  • к обратному клапану проводим вытяжку;
  • обратный клапан может быть выполнен из двух двигающихся створок, которые устанавливаются в канал воздуховода;
  • после того как вытяжное устройство включается, створки открываются, а после его отключения они закрываются. Это позволит защитить помещение от попадания в него холодного воздуха.

Установка выведенной вытяжки и подсоединение ее к вентиляции является сложным процессом. Во время него требуется соблюдать все установленные требования и правила, от которых зависит дальнейшее правильное функционирование данного прибора. Чтобы ее правильно соединить с вентиляцией, обязательно нужны воздуховоды, которые могут быть выполнены из пластикового или гофрированного алюминиевого материала Лучше предварительно изучить характеристики и особенности данных изделий.

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку - мудрое решение

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал. Правильно повесить вытяжку на кухне своими руками несложно

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой). Виды воздуховодов для кухонных вытяжек

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

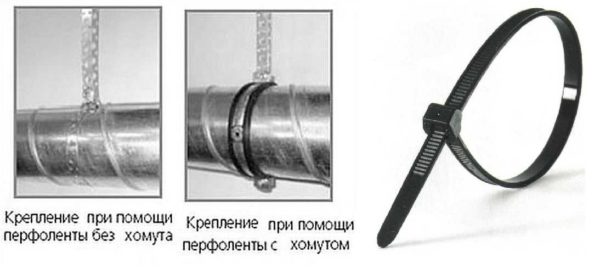

Способы крепления гофры

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

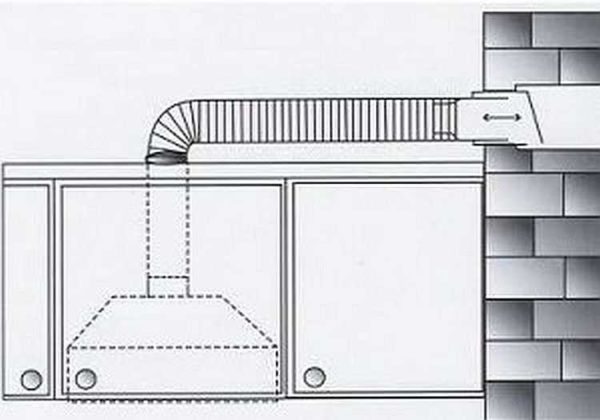

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Как подключить вытяжку на кухне к электричеству

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.
  • Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

    Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

    Размеры воздуховодов для вытяжек

    Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

    Размеры плоских ПВХ воздуховодов для вытяжек

    Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

    С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

    Как крепить гофру к вытяжке и вентиляции

    Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

    Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

    Крепление гофры к решетке на стене

    Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

    По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

    Как крепить воздуховод к стенам

    Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

    Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

    Способы крепления гофры

    Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

    Куда и как выводить воздуховод

    Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

    Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

    Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

    Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

    Как вывести на улицу

    Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

    Один из примеров установки вытяжки не кухне с выводом воздуха через стену

    Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

    Так выглядит обратный или антивозвратный клапан для воздуховодов

    Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

    Чтобы вытяжка не мешала естественной вентиляции в кухне

    При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

    Антивозвратный клапан для нормальной естественной вентиляции в кухне

    Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

    Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

    Особенности подключения кухонной вытяжки к электросети

    В данной статье мы не будем рассказывать о том, как установить вытяжку и подключить вентиляции. Вопрос, который мы затронем – подключение кухонной техники к электросети. Иногда нет возможности подсоединить шнур в розетку для включения прибора, т.к. она либо занята, либо находится далеко. Далее мы расскажем, как подключить вытяжку на кухне к электричеству несколькими способами.

    Подсоединение шлейфом

    Как правило, мощность кухонной вытяжки не превышает 500 Вт, поэтому если рядом нет розетки, лучше всего подключиться шлейфом. Сделать это достаточно просто – устанавливаете новую розетку вблизи прибора и от ближайшей выводите перемычки, как показано на схеме:

    Для шлейфа можете использовать медный провод, сечением 1,5 мм 2. Если нет желания штробить стены для прокладки кабеля своими руками, рекомендуем провести открытую электропроводку в кабель-канале. На сегодняшний день существуют аккуратные кабельные короба, которые не испортят интерьер кухни и в то же время помогут решить проблему.

    Для жителей старых квартир есть более простой способ провести кабель от одной розетки к другой, при этом, не сильно нарушая отделку стен. Ознакомиться с этим способом вы можете, просмотрев два наглядных видео примера ниже:

    Идея подключения встраиваемой кухонной вытяжки

    Как протянуть кабель в перегородке

    Обращаем ваше внимание на то, что в подключенную шлейфом розетку нельзя подсоединять никаких мощных приборов, только саму вытяжку. В противном случае может возникнуть перегрузка, и если линия не защищена автоматическим выключателем, корпус розетки может расплавиться, в результате чего произойдет короткое замыкание. Будьте предельно внимательны, если решили подключить вытяжку к электричеству таким способом.

    Замена розетки

    Вторая идея, которая позволит решить проблему – замена одинарной розетки на двойную. Если вы не можете подключить вытяжку на кухне только потому, что ближайшая точка подсоединения всегда занята, рекомендуем поменять ее на двойную, как показано на фото ниже. Такой способ подключения будет компромиссным, однако учтите – что электропроводка на кухне должна быть рассчитана на новую нагрузку (вместо одного электроприбора будет подключено уже два к одной точке).

    Проведение новой линии

    Ну и самый надежный способ – самостоятельно подключить вытяжку на кухне к электричеству от распределительной коробки. Конечно, его нужно рассматривать только в том случае, если вы делаете ремонт в доме и уже задумались над подключением кухонной вытяжки. Все, что вам нужно – от промежуточной коробки вывести линию и провести к месту, где вы собираетесь расположить розетку. Тут хотелось бы дать рекомендацию – лучше всего располагать ее над вытяжкой (как показано на схеме ниже), чтобы жир не загрязнял корпус точки подсоединения.

    Вот и вся инструкция по подключению. Как вы видите, существует несколько альтернативных способов решения проблемы и один из предоставленных уж точно должен подойти. Если возникли вопросы и вы все равно не узнали, как подключить вытяжку на кухне к электричеству, рекомендуем описать свою ситуацию в комментариях!

    Будет интересно прочитать:

    Идея подключения встраиваемой кухонной вытяжки

    Как протянуть кабель в перегородке

    Установка и подключение вытяжки на кухне: нюансы монтажа


    Если принято решение приобрести кухонную вытяжку, и вы определились с типом и даже моделью, то вполне логично перед ними встает вопрос об ее установке на предназначенное ей место.

    Самый простой выход – обратиться в соответствующую сервисную службу, оказывающую подобные услуги и получить профессиональную помощь в установке.

    А можно ли выполнить эту операцию самостоятельно?

    Процесс монтажа вытяжки для кухни не так сложен и вполне выполним любым домашним мастером, имеющим базовые навыки обращения с инструментом, бытовой техникой, электроприборами.

    Безусловно, установка потребует соблюдения определенных технологических нюансов, но их также не назовешь чрезмерно сложными и трудноисполнимыми.

    Как правильно установить вытяжку на кухне?
    Подготовительные мероприятия

    По большому счету, подготовка к установке должна начинаться до приобретения самой кухонной вытяжки. Еще до похода в магазин нужно оценить возможности ее размещения, эксплуатационные характеристики, предельные габариты, соответствующие размерам кухни и установленной в ней мебели.

    Следует сразу продумать вопрос, будет ли вытяжка проточной, или придется ограничиться только лишь вытяжкой для кухни без воздуховода. Учитывается наличие точки подключения к электросети, высота расположения и некоторые другие параметры. Теперь об этом – несколько подробней.

    • При выборе вытяжки обязательно следует учесть ее производительность, так как от этой величины могут зависеть и ее габариты.

    Действующие нормы требуют, от приборов такого класса, десятикратного обмена воздуха в течение часа. Объем кухонного помещения в кубометрах вычислить несложно – произведением длины, ширины и высоты. Осталось лишь умножить на 10, и это будет минимальной требуемой производительностью.

    Для создания определенного резерва — на возможные засоры фильтров, воздуховодов, изменение давления в вентиляционной шахте и т.п. лучше объем кухни умножить не на 10, а на 12÷13.

    • Обязательно оценивается место будущего размещения.

    Во-первых, установке не должна мешать подвешенная кухонная мебель – ниша для прибора должна иметь соответствующие размеры по ширине.

    Во-вторых, при слишком низких потолках не всегда уместно приобретение вытяжки каминного, купольного типа.

    В-третьих, сам прибор имеет немалый вес, и сможет быть надежно установлен на стену достаточно прочную и не имеющую значительных дефектов.

    Кроме того, порой установке кухонной вытяжки может помешать проходящая магистральная газовая труба – придется продумывать вопрос об изготовлении соответствующих кронштейнов, так, чтобы между стеной и вытяжкой было какое-то расстояние.

    • При определении конкретного места крепления обязательно принимается во внимание расстояние от плиты, варочной поверхности, до нижней решетки вытяжки.


    Из соображений пожарной безопасности оно должно быть не менее 70 см для газовых и 60 см – для электрических .

    Для индукционных плит наименьшее расстояние соответствует высоте в 65 см.

    Наверное, нелишним будет взять в расчет и рост человека, чаще всего занимающегося приготовлением пищи – чтобы вытяжка не стала ему помехой и обеспечивала максимальное удобство в работе.

    Однако, слишком поднимать прибор над плитой тоже нельзя – резко снизится эффективность отвода или очистки воздуха.

    • Следует заранее предусмотреть розетку для подключения вытяжки к электросети.

    Использовать удлинители в условиях кухни нельзя – придется ограничиться длиной штатного кабеля. Вытяжка работает всегда в атмосфере повышенной влажности, т.е. требования к электробезопасности здесь – повышенные.

    Подключать прибор следует к розетке с заземляющим контактом.

    В старых многоэтажных домах контур заземления не предусматривался – в этом случае необходимо проконсультироваться с квалифицированным электриком, можно ли проложить заземляющую шину в квартиру. А вот использовать в качестве «земли» трубы отопления, водо- или газоснабжения – категорически запрещено.

    • Вытяжки не относятся к чрезвычайно энергоёмким приборам, поэтому чаще всего не потребуют установки дополнительного автомата, хотя иногда это может быть и нелишним.

    Для обеспечения полной безопасности рекомендуют подключать аппарат через защитное устройство – УЗО.

    • Если планируется установка вытяжки с воздуховодами, сразу рассчитывается их потребное количество, приобретаются необходимые переходники, отводы, специальные вентиляционные решетки, при необходимости – монтажные детали и герметизирующие составы.

    Что потребуется для работы


    Если после учета всех рекомендаций приобретена вытяжка и полный набор всех необходимых комплектующих, можно переходить к непосредственной установке прибора.

    Набор инструментов и материалов, требующийся для этого, невелик:

    • Рулетка или складной метр – для проведения замеров.
    • Строительный уровень, угольник – для точного позиционирования вытяжки по горизонтали и вертикали.
    • Перфоратор или дрель с ударной функцией – для крепления к капитальной стене. В случае, когда стены деревянные или из материалов на основе древесины, достаточно будет шуруповерта.
    • Отвертки.
    • Чтобы установить встраиваемую вытяжку, может потребоваться лобзик.
    • Подключение вытяжки к воздуховоду и к вентиляционной шахте бывает сопряжено с необходимостью их резки – может понадобиться ножовка по металлу или «болгарка».
    • Силиконовый герметик для уплотнения стыков воздуховодов (при необходимости).
    • Крепежные детали – в зависимости от стенового материала. Они могут входить в комплект вытяжки, но очень часто не соответствуют конкретным условиям установки.

    Прежде чем приступить к монтажу кухонной вытяжки, нелишним будет ещё раз проконтролировать её работоспособность. Понятно, что это уже наверняка проделано в магазине, но проверить не помешает – еще есть возможность, в случае чего, вернуть не работающий каким-либо причинам прибор продавцу.

    Если все готово, можно переходить к процессу установки.

    Правила установки

    Единой инструкции по установке кухонных вытяжек не существует, так как они могут существенно различаться по своей конструкции, методу подвески, расположению крепежных отверстий или зацепов и т.п. Тем не менее стоит рассмотреть единый алгоритм работы и некоторые нюансы монтажа.

    Для моделей без воздуховода

    Прежде всего на стене намечается осевая вертикальная линия, проходящая через центр варочной поверхности. Все дальнейшие замеры проводятся от нее – это позволит правильно центрировать вытяжку в нужном месте.

    • С учетом планируемой высоты расположения вытяжки намечается горизонтальная линия ее нижнего среза. Для точной разметки не обойтись без строительного уровня.
    • Размечаются центры отверстий для дюбелей. Некоторые вытяжки имеют в комплекте специальный шаблон для точной разметки – его достаточно приложить к проведенным линиям и наметить отверстия.
    • Перфоратором высверливаются отверстия, забиваются дюбель-пробки.

    Недопустимо применять крепеж меньшего диаметра или длины, чем тот, который рекомендован производителем.

    В ряде случаев, применительно к конкретной стене, может потребоваться использование анкеров.

    • Крепятся штатные детали подвески вытяжки – кронштейны, зацепы и т.п. Некоторые модели могут подвешиваться непосредственно на выступающие за уровень стены крепежные элементы со шляпками.
    • Вытяжка устанавливается на штатное место, проверяется надежность крепления.

    По сути, установка вытяжки для кухни закончена – можно включать аппарат в розетку и проверять его работоспособность.

    Как установить вытяжку в шкаф

    В этом случае работы будет больше. Возможны несколько вариантов, каждый из которых имеет свои характерные особенности:

    • Штатный шкаф, подходящий к конкретной модели вытяжки, с уже вырезанными посадочным местом для нее и отверстиями для прохода воздуховода.


    Вариант самый простой — все уже предусмотрено производителем, и вопрос лишь в том, как правильно позиционировать и установить шкаф с вытяжкой на стене относительно высоты и расположения над плитой.

    Опять на помощь придут опорные вертикальная и горизонтальная линии для разметки отверстий под крепежные детали.

    • Второй вариант, когда наличие столярных навыков и необходимых материалов делают возможным самостоятельное изготовление шкафа.

    При моделировании такого изделия учитывается способ крепления конкретной модели вытяжки. Она может крепиться — к внутренней полке, но бывает и к стене, так что придется или обходиться без задней стенки, или же делать в ней соответствующий вырез.

    Обязательное условие – визуальный контроль и свободный доступ к элементам управления, беспрепятственное выдвижение телескопической панели – при ее наличии.

    В верхней части шкафчика прорезается отверстие соответствующей конфигурации: для выхода патрубка — для вытяжек циркуляционного действия, или воздуховода.

    • Третий случай – переделка уже имеющегося навешенного шкафа под размещение в нем вытяжки.

    Зачастую – это даже самый сложный вариант: приходится менять расположение полок, вырезать в них соответствующие посадочные ниши, предусматривать закрытие дверок с тем расчетом, чтобы не закрывалась панель управления и выдвижной козырек, выпиливать отверстия для расположения деталей воздуховода.

    И все это необходимо проделать так, чтобы не снизилась общая прочность конструкции шкафа.

    Особенности монтажа купольных вытяжек


    Главная особенность в этом случае – само крепление купольной части.

    Она, при небольших размерах, может иногда присоединяться к самой вытяжке — моторной и фильтрующей ее части, но чаще всего имеет, кроме того, собственную систему крепления — или непосредственно к стене, или с использованием подвесных деталей, кронштейнов или зацепов.

    Безусловно, разметка под отверстия в этом случае займет больше времени и потребует максимальной внимательности и аккуратности – на значительных расстояниях гораздо легче совершить ошибку.

    Удобно, если в комплекте вытяжки будет разметочный шаблон. Впрочем, если это не предусмотрено, несложно изготовить его и самостоятельно на листе плотной бумаги, исходя из чертежа-схемы в инструкции по установке данной модели. Будет возможность тщательно проверить его правильность, и ошибка при сверлении отверстий тогда будет исключена.

    Купольная часть нередко имеет телескопический воздуховод. После установки вытяжки его фиксируют в требуемом положении.

    Монтаж устройств проточного действия

    Сам по себе монтаж основного блока вытяжки ничем не отличается от описанного выше – практически все модели способны работать в обоих режимах. Разница лишь в необходимости правильной сборки воздуховодов и в том как подключить вытяжку к вентиляции.

    • Самый простой вариант – с применением алюминиевой гофро-трубы. Она подбирается с таким расчетом, чтобы ее диаметр соответствовал диаметру патрубков вытяжки и вентиляционной решетки или обратного клапана.

    Как установить гофру на вытяжку?


    Конец трубы растягивается, надевается до упора на патрубок вытяжки и плотно фиксируется хомутом. Если аппарат встроен в шкаф, то гофра аккуратно протягивается через заранее проделанные отверстия нужного диаметра.

    Затем труба растягивается полностью, чтобы свести до минимума ее внутреннюю неровность, и укладывается до вентиляционного отверстия. Там она обрезается в нужный размер и крепится к патрубку точно так же, как и на противоположном конце.

    Оставлять гофру гармошкой не следует – это снизит проводимость внутреннего канала и может привести к появлению шумов.

    В ряде случаев может потребоваться переход на прямоугольное сечение — это выполняется с помощью специальных переходников. Иногда срез гофры можно изогнуть вручную под прямоугольник, но тогда не удастся воспользоваться хомутом, и надежность соединения можно будет обеспечить только силиконовым герметиком.

    • Использование полимерных или металлических воздуховодов. Их монтаж, при продуманной заранее схеме, абсолютно несложен и интуитивно понятен – требуется лишь необходимое количество фасонных элементов: переходников с «круга» на «прямоугольник» или обратно, поворотов под нужным углом. Есть, однако, и свои нюансы.

    Так, при варьировании формы сечения можно запросто ошибиться с его площадью. Если в сторону увеличения – нестрашно, но заужение канала просто недопустимо.

    Еще одна особенность – герметизация стыков

    Хорошо, если сопрягаемые детали имеют выверенную подгонку и штатное уплотнение (манжету), и при сборке дают надежное соединение. Если нет, то придется все стыки перед сборкой промазать силиконовым герметиком, а затем, после его застывания, убрать вышедшие наружу излишки.

    Это в особенности касается металлических воздуховодов – при неплотном соединении могут появиться ненужные вибрации и неприятный шум.

    При проектировании системы воздуховода обязательно учитывается, что превышение ее длины (более, чем 3 м) негативно скажется на производительности вытяжки, существенно снизит ее КПД. Количество поворотов также строго ограничивается – не более трех, угол при этом должен быть ≥ 90°.

    Любой лишний поворот – это потеря порядка 10% производительности. Игнорирование этих требований может привести к перегрузке электропривода с быстрым выходом его из строя, к повышенной шумности при работе вытяжки.

    • И еще один важный момент.

    В принципе, необязательное, но настоятельно рекомендуемое для установки устройство – это обратный клапан, защищающий помещение от обратной тяги, не допускающий проникновения воздуха с улицы или, ещё хуже – из вентиляционной шахты.

    Наиболее удачный вариант – специальная вентиляционная решетка со встроенным клапаном-хлопушкой. Она заранее устанавливается в вентиляционное окно, герметизируется по краям соответствующим образом.

    Конструкция бывает с внешним или внутренним расположением клапанного блока, но всегда есть обычный патрубок стандартизированного диаметра, к которому и подключается воздуховод. Некоторые клапаны электромеханического действия потребуют дополнительной электрической коммутации с вытяжкой.

    Если все проделано правильно и в полном объеме, остается только произвести подключение вытяжки к источнику электропитания и провести пробный запуск.

    Подключение вытяжки на кухне к вентиляции и электричеству

    Холодильник, варочная плита, вытяжка, микроволновка и мойка – все эти бытовые приборы сегодня являются неотъемлемой частью кухонного пространства. Обратите внимание, что вытяжка вошла в эту группу. И это правильно, потому что этот незаменимый на кухне прибор делает очень много работы. Не будем перечислять все достоинства кухонных вытяжек, каждый об это знает не понаслышке. Ведь тема данной статьи – подключение вытяжки на кухне к вентиляции и электричеству.

    Так как разговор зашел о вентиляционной системе дома, то значит, имеется в виду подключение вытяжки проточного типа. То есть, этот агрегат, снабженный вентилятором, просто откачивает воздух за пределы помещения: или в систему вентиляции, или на улицу. Есть еще одна группа кухонных вытяжек, которые относятся к категории рециркуляционных. В их конструкции в основном присутствует два вида фильтров (сетчатый и с наполнением активированным углем), которые задерживают все загрязнения. А уже очищенный воздух обратно поступает на кухню. То есть, получается так, что никакого подключения к вентиляции здесь производить не надо.

    Воздуховоды

    Итак, подключение кухонной вытяжки производится специальными воздуховодами, которые могут иметь прямоугольное сечение или круглое. При этом изготавливаются они сегодня из металла или пластика. Необходимо признаться, что пластик постепенно вытесняет с рынка металла только по причине своей дешевизны. Во всем остальном, это размеры, форма и так далее, у них одинаковые, потому что в основу выбора воздуховода вкладывается его сечение, которое влияет на производительность отсоса воздуха.

    Есть еще одна разновидность воздуховодов. Она изготавливается в виде гофры и делается из алюминиевого сплава. Необходимо отметить, что гофрированный воздуховод очень удобен в процессе прокладки. Для него не надо использовать дополнительные фитинги, потому что он прекрасно изгибается. Поэтому чаще всего гофру используют в тех местах, где мало места для прокладки вентканала. Правда, внешний вид у данного типа воздуховодов не самый презентабельный, поэтому его стараются убрать в декоративный короб или под чистовой потолок (подвесной или навесной).

    Пластиковые воздуховоды для вентиляции

    А вот пластиковые воздуховоды смотрятся достаточно презентабельно. К тому же можно из данной категории подобрать такой вид, который бы наверху мало был заметен. К примеру, прямоугольный воздуховод с высотою элементов не больше 10 см. Его можно уложить прямо на кухонный гарнитур ближе к стене, и снизу его видно не будет. То есть, производители решают сегодня многие проблемы, связанные с оформлением помещений. И в этом плане пластиковые воздуховоды не стали исключением.

    Кстати, они соединяются между собой специальными фитингами, которые входят в комплект поставки. Это двусторонние муфты для соединения прямоугольных участков и отводы для соединения отводящих участков. Соединение производится по методу раструбного соединения, это когда сечение фитингов чуть больше сечения воздуховодов. То есть, вторые вставляются в первые, и при этом гарантированна полная герметичность стыка.

    Необходимо отметить, что все вытяжки имеют стандартное выходное отверстие для загрязненного воздуха. Оно имеет круглое сечение. Так вот проблем с подсоединением прямоугольных воздуховодов к вытяжке нет. Для этого используются специальные переходники, один конец которых является круглым, второй прямоугольным. Точно такими же приспособлениями можно подсоединить к вытяжке воздуховоды меньшего диаметра.

    Схема кухонной вытяжки

    Подключение воздуховода к вентиляции дома

    Итак, подключение вытяжки к вентиляции дома. Самое первое, что необходимо сделать, это просверлить в вертикальном вентканале, расположенного в кухне, отверстие. В нем уже есть одно, которое обычно прикрывается решеткой. Лучше его не трогать, а просверлить другое точно под диаметр воздуховода от вытяжки. Сверлить надо перфоратором, на который насаживается коронка. При этом нет необходимости продумывать, как сделать прямоугольное отверстие под соответствующие воздуховоды, потому что и здесь применяются переходники.

    Отверстие готово, можно прикреплять к вентиляционной шахте сам переходник. Обычно это делается на четыре самореза.

    • Для этого фитинг надо приложить к отверстию и на стене через его монтажные отверстия сделать пометки.
    • В них сверлятся неглубокие отверстия, в которые вставляются пластмассовые дюбеля.
    • Теперь переходник устанавливается к стене и крепится к ней саморезами.

    Некоторые мастера рекомендуют перед установкой с обратной стороны плоскости прижима нанести по всему периметру переходника полоску герметика. Теперь можно вставлять в переходник сам воздуховод. Необходимо отметить тот факт, что присоединение гофры производится точно также, только переходник для нее обычный с патрубком круглого сечения. При этом гофрированная труба к патрубку крепится хомутом (пластмассовым или металлическим). Кто-то даже используют вязальную проволоку, все равно воздуховод будет спрятан.

    Если нет возможности просверлить в вентканале дома новое отверстие, то можно подключение вытяжки произвести в отверстие, прикрытое решеткой. Только для этого придется установить на плоскость канала специальный переходник, в нижней части которого есть небольшой участок в виде решетки. Вот он на фото ниже.

    Подключение вытяжки к сети питающего тока

    Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

    Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

    Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

    Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

    Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

    Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

    Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

    • Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
    • Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
    • В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

    Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

    https://www.youtube.com/watch?v=a5pyuvONFhc
