Подключение теплого водяного пола

Систему отопления дома можно представить как состоящую из трех частей: теплогенератор, транспортное звено и теплообменники.

Теплогенератор – это, конечно, котел. Задача котла состоит в передаче тепла, получаемого в результате химических реакций (горения) или преобразования электрической энергии в тепловую, к теплоносителю (воде или, незамерзающим при отрицательных температурах, жидкостям).

По сути, котел – это теплообменник, предназначенный для нагрева теплоносителя.

Котлы – самостоятельные технические устройства, оснащенные по определенным правилам автоматикой и другими элементами для безопасной и эффективной работы.

Все приборы, которые отдают тепло от теплоносителя, также теплообменники. К их числу относятся радиаторы, конвекторы, бойлеры косвенного нагрева, теплые полы. Они предназначены для нагрева воздуха или воды (это бойлеры).

Это, как правило, также готовые технические устройства, изготовленные в заводских условиях и обладающие заданными техническими характеристиками.

При проектировании системы отопления наша задача заключается выбрать нужные устройства исходя из технических и других (например, дизайнерских) требований для выполнения задач по нагреву воздуха в помещениях дома для компенсации теплопотерь в окружающую среду.

Исключение составляют лишь теплые полы – они не являются законченным заводским продуктом, который нужно лишь установить в нужном месте. Теплые полы монтируются на месте и поэтому требуют грамотного и внимательного отношения в части проектирования, подбора комплектующих материалов, гидравлической и тепловой увязки с остальными частями системы отопления, а также управления.

Таким образом мы обозначили два элемента системы отопления: теплогенерацию и теплотдачу. Третьей важной частью системы отопления является транспортное звено.

Задачи транспортного звена очевидны: это доставка от котла теплоносителя ко всем частям системы отопления (ко всем теплообменникам) нагретого теплоносителя и его возврат к котлу для последующего нагрева.

Транспортное звено системы отопления – это система труб, насосов, дополнительных емкостей (для компенсации теплового расширения/сжатия), регуляторов, узлов гидравлической развязки контуров и т.п.

При всей, кажущейся, на первый взгляд, простоте задач транспортного звена, эта часть системы отопления крайне важна и ее важность усиливается с увеличением различных функций системы.

Эта часть, как и теплые полы, в отличие от котлов и радиаторов не является продуктом заводской сборки. Гидравлическую часть системы отопления мы формируем на месте и от правильно принятых решений при ее создании, зависит не только комфорт в доме, но и ресурс надежной работы всех частей системы отопления, например, срок службы котла.

подключение труб к коллектору

для котлов до 50 кВт

для котлов выше 50 кВт

к одноконтурному котлу без радиаторного отопления

к одноконтурному котлу с радиаторным отоплением

к одноконтурному котлу от радиаторного отопления

Подключение водяного теплого пола к системе отопления

Краткое содержание

• 1 Особенности комбинированной системы отопления
• 2 Как подключить теплый пол к коллектору
  • 2. 1 Простая схема
  • 2.2 Полноценная схема
• 3 Как подключиться к отопительной системе
• 4 Как подключить комбинированное отопление в квартире
• 5 Особенности подключения обогрева пола к системе отопления
• 6 Видео: Монтаж водяного теплого пола

Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем – к котлу.

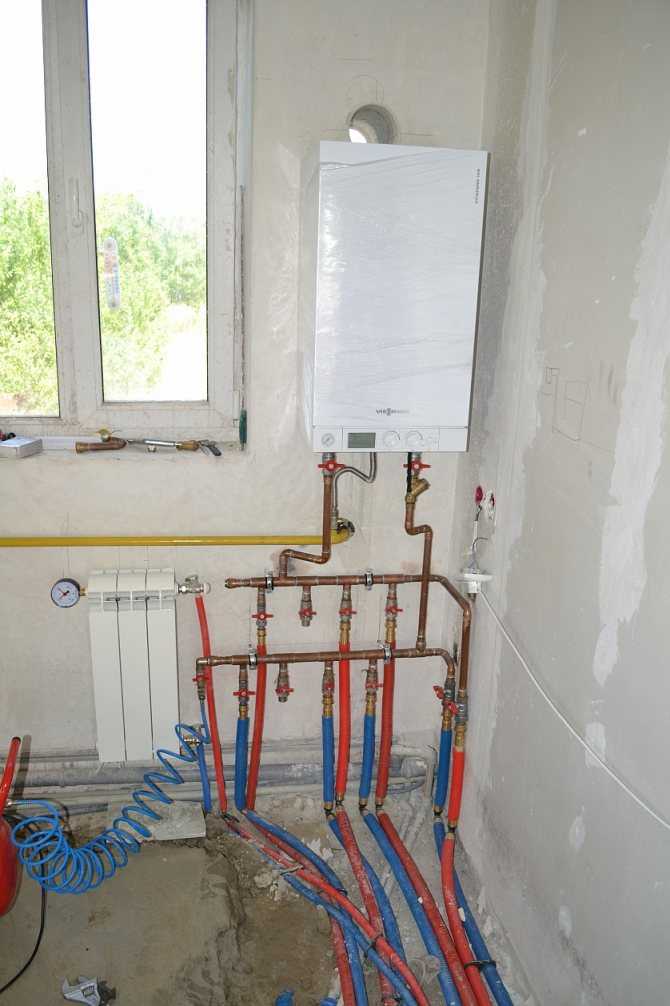

Монтаж отопительной системы теплого пола

Прежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.

Особенности комбинированной системы отопления

Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.

Принципиальная схема комбинированной системы отопления

И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:

Оптимальные материалы труб

• гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
• качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
• перепады давления в отопительной системе способны привести к гидроударам.

По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.

Как подключить теплый пол к коллектору

Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.

Коллектор с накладным датчиком температуры

Простая схема

Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».

Устройство коллектора отопления

Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева.

Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.

Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.

Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.

Универсальные резьбовые фитинги

Существенным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.

[ads-mob-1][ads-pc-1]

Полноценная схема

В этом случае потребуется установка дополнительных элементов:

• насосно-смесительного узла, который можно заменить трехходовым смесителем; Насосно смесительный узел VALTEC COMBIMIX
• крана для слива воды из системы; Кран для радиатора отопления
• воздухоотвода; Воздухоотвод для коллектора теплого пола
• циркуляционного насоса. Схема подключения насоса

Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.

Насосно-смесительный узел для теплого пола

Заменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.

Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.

Циркуляционный насос подключается на «обратку» отопления.

Как подключиться к отопительной системе

Контур отопления может быть двух типов:

• однотрубным;
• двухтрубным.

Однотрубная и двухтрубная типы системы отопления

В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.

Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.

Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя

Если байпас закрыт, то теплоноситель двигается через контуры, проложенные в стяжке, прогревая их. Открытие байпаса позволяет остановить обогрев, направив воду в котел. Регулировать интенсивность нагрева пола можно путем изменения поступления количества воды, установив байпас в промежуточное положение.

В отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом

Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.

Как подключить комбинированное отопление в квартире

В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:

• коллектора;
• смесительного узла;
• циркуляционного насоса.

Установка теплого пола в квартире

Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.

Особенности подключения обогрева пола к системе отопления

Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:

Схема подключения водяного теплого пола к системе отопления

• Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
• Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
• Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
• Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры. Подключение коллектора теплого пола
• Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
• Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.

Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.

[ads-pc-2][ads-mob-2]

Видео: Монтаж водяного теплого пола

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Открытая система | | Теплый пол своими руками

Введение

Содержание

• Введение
• Почему холодная вода попадает в систему отопления из бытового водоснабжения?
• Примеры и схемы открытой системы
• Открытая система с одной зоной «Radiant Ready»
• Использование водонагревателя по запросу для открытой системы
•  Заполнение открытой системы
• Запорные клапаны
• Наружный контур 7 Циркуляционный контур 8

  8 Котлы с открытой системой

• Открытая система с подключением солнечной энергии
• Добавление закрытой зоны защиты от замерзания или зоны таяния снега к коллектору открытой системы
• Несколько источников тепла, связанных в открытую систему

Открытая система использует один источник тепла, ваш бытовой водонагреватель, чтобы обеспечить как подогрев пола, так и горячую воду для бытовых нужд. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в ваш горячий душ или посудомоечную машину, сначала проходит через пол. Это очень эффективная система, поскольку всю работу выполняет один источник тепла. Пока водонагреватель имеет соответствующие размеры и соответствует вашим потребностям в отоплении и бытовым потребностям, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Многозональная открытая система с электрическим блоком по требованию и расширительным баком для городского водоснабжения

Схема потока воды открытой системы с водонагревателем бакового типа

Еще один пример многозонной открытой системы с муниципальным резервуаром.

Почему из бытового водопровода в систему отопления поступает холодная вода?

Вы заметите, что холодная вода из бытового водопровода поступает в водонагреватель через трубу в полу. Мы монтируем излучающую систему таким образом, чтобы застойная вода никогда не попала в вашу домашнюю систему. Свежая вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «добавочной» водой для вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, система отопления по существу «закрыта». Другими словами, холодная вода не может попасть в систему, если ей некуда течь… открытый кран горячей воды где-то в доме. Без открытого клапана горячей воды только циркуляционный насос, питающий излучающую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что свежая вода всегда течет через систему, даже летом. Имейте в виду, что любая горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистых потерь энергии. И из-за большой тепловой массы в полу небольшое количество холодной подпиточной воды, поступающей в трубы, не имеет шансов охладить пол… если, конечно, вы не принимаете четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, то циркуляционный насос все равно будет качать горячую воду по контурам, и в результате в трубку будет поступать теплая вода, а не холодно.

Кстати, одним из самых простых и недорогих способов защиты компонентов открытых систем, не говоря уже о бытовой сантехнике, является использование общедомового фильтра. Обычные корпуса канистрового типа можно приобрести в любом хозяйственном магазине, а 20-микронный фильтр эффективно удалит ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Содержание минералов в воде («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут влиять на медные, оцинкованные или пластиковые компоненты в системах водоснабжения, включая трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» радиационные системы, снабжаемые муниципальными отделами водоснабжения.

Таким образом, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высоким, чем обычно, уровнем хлора (4 PPM), вы можете рассмотреть возможность использования «замкнутой» или «теплообменной» системы отопления. Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной, родниковой или водой из другого источника с низким содержанием минералов или без хлора).

Но если работают излучающие циркуляторы, не будет ли пол воровать горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы представляют собой несамовсасывающие насосы очень низкой мощности. Они могут перемешивать воду в излучающей системе, но не могут конкурировать с обычным давлением воды для бытовых нужд. В результате использование горячей воды для бытовых нужд всегда имеет приоритет.

Примеры и схемы открытой системы

Четырехзонная открытая система с использованием водонагревателя по требованию.

Четырехзонная открытая система с использованием высокоэффективного водонагревателя Polaris.

Открытый первичный контур, установленный в многозонной излучающей системе

Открытая двухзонная система с первичным контуром И циркуляционным контуром для ГВС.

Даже в больших лучистых системах с большим объемом можно использовать водонагреватель подходящего размера по требованию. На приведенной ниже схеме показана наша конфигурация водопровода «Первичный/Вторичный» в открытой системе (т. е. отопление и горячее водоснабжение от одного агрегата).

Схема первичного контура

Электричество по запросу, многозональная открытая система

Газ по требованию многозонная система

Многозональная открытая система с использованием масляного нагревателя.

Примеры многозонных систем с основным контуром.

Открытая система «Radiant Ready» для одной зоны

Open Radiant Ready для бакового водонагревателя

На фото выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, различные клапаны и манометры. Вся система проходит испытания под давлением на отсутствие утечек, и всего пять соединений под пайку могут соединить ее с вашей системой.

Использование водонагревателя по требованию для открытой системы

За последние несколько лет водонагреватели превратились в необычные источники тепла. Они намного более эффективны (95%), чем баковые водонагреватели (75% и менее для большинства моделей), они меньше по размеру, мощнее, вентилируются трубой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».

В отличие от баковых водонагревателей, водонагреватели по требованию управляются компьютером и могут модулировать свои горелки в зависимости от температуры поступающей воды для достижения максимальной эффективности. Они также оснащены встроенными цифровыми дисплеями, которые показывают галлоны в минуту, протекающие через устройство (полезно для диагностики), температуру поступающей и выходящей воды и даже мигают коды ошибок, когда что-то не так. Повышение или понижение температуры на выходе так же просто, как нажатие кнопки.

Открытая система со схемой On Demand

Многозональная открытая система

На приведенной выше схеме показаны все компоненты «Открытой системы», за которой следует фотография, показывающая, как система связана с зональным коллектором. Горячая вода из блока по требованию поступает в смесительный клапан №1 (клапан слева), где она нагревается до температуры, необходимой для пола. Горячая вода от нагревателя по требованию также подается к смесительному клапану № 2 (верхний клапан), поэтому горячая вода для бытовых нужд может быть холоднее (или, в некоторых случаях, горячее), чем вода на полу. Такая конфигурация сантехники дает домовладельцу полный контроль над теплопроизводительностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вид водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество. Этот электрический блок специально разработан для обогрева полов и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВтч или ниже), электрический нагреватель по запросу был бы отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные однозонные системы «Radiant Ready» в 38 конфигурациях. На фото ниже — Radiant Ready, специально разработанный для водонагревателя по требованию.

Radiant Ready разработан для системы по запросу

«Radiant Ready» для нагревателя по запросу

Radiant Ready, однозонная «открытая» система, использующая нагреватель по требованию

Насос ALPHA, «умный» циркуляционный насос

значительно, и цена теперь находится в пределах диапазона многих обычных лучистых циркуляторов. Компания Radiant Floor будет встраивать циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Насос Alpha

 Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
В недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из системы обязательно. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие крана горячего водоснабжения в любом месте дома приведет к тому, что вода пройдет через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.

Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура всей зоны.

Примеры контурного коллектора: (Настенное крепление и версия в штучной упаковке):

Одно важное примечание: Насос никогда не должен быть горячее, чем жидкость, циркулирующая через него. Это указывает на нагрузку на насос. Превышение оборотов двигателя насоса либо из-за недостатка жидкости (воздуха), либо из-за ограниченной циркуляции (или задержки) якоря электродвигателя. Этого можно избежать, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. д.   Шумный насос обычно означает наличие воздуха в системе, которую необходимо продуть.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Это может потребоваться выполнить несколько раз, особенно при запуске! Пожалуйста, нажмите на эту ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы увидеть короткое видео о том, как это делается.

Расположение/удаление фильтра водонагревателя по требованию:

При заборе горячей воды из водонагревателя для бытового потребления (по требованию или резервуарного типа) вместо него поступает холодная вода. Но вместо того, чтобы поступать непосредственно в водонагреватель в открытой радиационной системе, эта свежая подпиточная вода сначала проходит через радиационную трубку. Это устраняет любую возможность застоя в системе, но при этом не оказывает пагубного влияния на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей бытовой системы может удалять воздух из недавно установленной излучающей трубы.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, вспомогательных насосах или ведрах с предварительно смешанным антифризом.

Но вы по-прежнему хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, остающийся в системе, со временем будет выдуваться естественным образом за счет обычного ежедневного использования горячей воды домохозяйством.

Кроме того, имейте в виду, что если вы используете новый водонагреватель бакового типа, этот нагреватель будет заполнен воздухом. Ожидайте, что процесс очистки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорными клапанами». Два вентиля, похожие на нагрудники для шлангов, — это сливы котла. Один слив котла расположен на верхней (горячей «выходной») трубе сразу под штатным запорным вентилем. Слив котла на нижней трубе (холодная/обратка «вход») находится чуть выше второго запорного клапана.

Эти запорные клапаны позволяют домовладельцу выполнять «обратную промывку» водонагревателя Takagi чистым белым уксусом в рамках программы периодического обслуживания, особенно в регионах с очень жесткой водой. Уксус слегка кислый и разрушит минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Подсоедините короткий шланг стиральной машины к каждому сливу бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое 5-галлонное ведро.
4. Подсоедините шланг от «горячей» (из Такаги) линии к погружному водоотливному или коммунальному насосу.
5. Проложите шланг от «холодной» (входящей к Takagi) линии в 5-галлонное ведро.

Когда насос работает, он подает уксус В ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ во ВХОДНОЙ порт, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в нагреватель, закрыть оба запорных клапана и оставить уксус в теплообменниках на час или два.

Наконец, замените уксус свежей водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные вентили в конце этой процедуры.

Циркуляционная петля

Циркуляционная петля

В домах с разбросанной планировкой источник тепла часто находится на большом расстоянии от приборов горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы диаметром 1/2 дюйма или 3/4 дюйма или трубы PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды улетучиваются в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему, обеспечивая циркуляцию горячей воды в непрерывном контуре между пользователем и источником тепла. Затем от основного контура ответвляется один или несколько водонагревателей, и горячая вода, по сути, становится мгновенно доступной.

Краткое руководство для многозональной системы (с расширительным баком ~ нестандартное размещение)

Многозональная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сама петля может излучать значительное количество тепловой энергии в окружающий воздух, если она не будет хорошо изолирована. В идеале таймер включает контур (насос) только в периоды значительного использования горячей воды, скажем, несколько часов утром и несколько часов ночью.

Наружные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть стандартный открытый дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным уличным дровяным котлом

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозионным средством. Поэтому котловая вода никогда не должна соприкасаться с питьевой водой в накопительном/резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (т. е. горелка на пропане или жидком топливе загорается, когда запас дров сгорает), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую потребность дома. потребности в горячей воде и отоплении.

На этом фото показана сторона теплообменника открытой системы с дровяным котлом

Изолированные подающая и обратная линии от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру на входе в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», установленный в возвратной линии. Эти клапаны облегчают заполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на теплообменнике со стороны бытового потребления/отопления (вверху справа на фото). Датчик на накопительном баке обратная линия контролирует температуру в баке. Когда температура резервуара падает ниже 140 градусов, включается насос из нержавеющей стали, и тепло отводится от теплообменника.

Другая вариация на тему дровяного котла — это «змеевик для горячей воды» внутри самого котла. Некоторые марки котлов предлагают эту функцию, и, поскольку в котел постоянно подается древесина, отдельный накопительный бак для ГВС не требуется.

Открытая система с подключением к солнечной энергии

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная энергия. На приведенной ниже схеме показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом резервуаре используются два внутренних теплообменника для нагрева воды для «открытой» радиационной системы.

В резервуарах с двойным змеевиком две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до полезной температуры, а горячая вода забирается по мере необходимости для бытовых нужд и отопления. Свежая вода поступает в бак прямо пропорционально количеству, забираемому для ГВС . Очевидно, что при заборе горячей воды из бака за лучистое отопление целей, он просто возвращается в бак для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть бак практически до кипения, смесительный клапан охлаждает воду до безопасного уровня.

С другой стороны, если период облачной погоды или отсутствие доступного солнца (также называемое зимой) не позволяет солнечному нагреву бака до желаемой температуры, блок Takagi по запросу (резервный) нагревает верхнюю часть змеевик с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытового или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (не питьевые и/или незамерзающие) системы, соединенные с чистой питьевой водой, в этот комплект включены компоненты, необходимые для любой закрытой системы, т. е. расширительный бак, отделитель воздуха, клапаны наполнения/дренажа и т. д.

Добавление закрытой зоны защиты от замерзания или зоны снеготаяния к коллектору открытой системы

Использование зонного коллектора для питания теплообменника сияющие аппликации требуют использования антифриза. Примерами могут служить таяние снега с проезжих частей, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным изолированным линиям… или, в основном, любая задача обогрева , требующая защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Как правило, в целях повышения эффективности (обогрев антифризом на 15 % менее эффективен, чем обогрев чистой водой) вы не хотите, чтобы вся ваша система отопления использовала антифриз только потому, что он может понадобиться одной или двум зонам. . Решением является теплообменник, обогреваемый одной ветвью открытой системы Zone Manifold ( см. выше схему ). Теплообменник передает тепло от питьевой воды к антифризу, не смешивая две жидкости.

Система снеготаяния для въезда и парковки

На изображенной системе снеготаяния обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубкой и, что не менее важно, на вертикальные куски пены по краям будущего плита. Во всех применениях лучистого отопления, и особенно в энергоемких применениях, таких как таяние снега и льда, крайне важно сдерживать тепло и направлять его на свою основную задачу. При этом растапливать снег с бетонного проезда и не тратить драгоценное тепло на почву ниже и по краям плиты стоит больших затрат на обильную изоляцию.

Несколько источников тепла, объединенных в открытую систему

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления. В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае — солнечную энергию, дрова и газ) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите также внимание на то, как «высокотемпературный» источник тепла (фанкойл или плинтусный радиатор) может соединяться с «низкотемпературным» источником тепла (теплый пол) благодаря стратегическому размещению смесительного клапана. А так как это открытая система, то и горячее водоснабжение тоже есть.

Открытая система с тройными источниками тепла

Теплый пол и варианты водяного нагревателя | На главную Руководства

Автор Robert Korpella

Системы лучистого отопления обеспечивают равномерное тепло, которое согревает людей и предметы по мере того, как тепло поднимается от пола. В лучистых системах используется устройство, такое как трубки, электрические катушки или радиаторы, которые нагреваются, а затем передают это тепло в помещение. Обычное отопление нагревает более холодный воздух из дома и подает его в комнаты через воздуховоды. Выбор водонагревателя зависит от типа излучающей системы, которую вы выберете.

Гидравлические и электрические

1. Водяные радиационные системы полагаются на бойлер для нагрева воды. Насос и коллектор распределяют теплую воду по разным местам по всему дому через петли пластиковых шлангов, проложенных под полом или под полом. В зависимости от типа устанавливаемой вами водяной системы вам может понадобиться более одного водонагревателя, а сам прибор может быть частью лучистой системы. Электрические излучающие системы преобразуют бытовой ток в тепло, пропуская электрический заряд через витки проволоки, которые также укладываются под пол или черновой пол. Водонагреватель в электрических системах полностью отделен от лучистого отопления, подаваемого в дом.

Одноцелевые системы

1. В этих системах используются отдельные устройства, каждое из которых выполняет определенную задачу. Либо водонагреватель, либо котел обрабатывает всю нагретую воду, необходимую для питания лучистого обогрева пола. Между тем, отдельный водонагреватель обеспечивает использование горячей воды в домашних условиях. Наконец, обычная печь может быть включена для обогрева помещений, в которых не используется теплый пол. Возможно, вам придется приобрести два разных водонагревателя, если вы выберете систему для одной цели. Тот, который используется для привода системы лучистого обогрева пола, должен быть рассчитан на это.

Системы двойного назначения

1. В системе двойного назначения используется только один водонагреватель, который обеспечивает как горячую воду для дома, так и теплую воду, необходимую для обогрева пола. Даже если только часть дома использует лучистое отопление пола, двойная система зависит от одного водонагревателя для горячей воды и лучистого отопления. Обычная печь или котел могут удовлетворить потребности в отоплении остальной части дома.

Автономные системы

1. Этот тип системы лучистого обогрева пола может использовать один или два бака водонагревателя, в зависимости от потребности в горячей воде и размера системы отопления дома.
