Как подключить светодиодную лампу вместо люминесцентной

Содержание:

1. Введение
2. Причины замены
3. Схемы подключения
4. Процесс замены
5. Видео

Не секрет, что светодиоды миниатюрны. По этой причине инженеры сумели воплотить лампы абсолютно разной конструкции – формы галогенных и люминесцентных ламп в том числе. Также заменяют люминесцентные лампы в форме трубки с типом цоколя G13 на светодиодные аналоги, при этом в лучшую сторону меняются их оптические и энергетические качества.

Причины замены

Одним из главных аргументов в пользу замены является полное превосходство по всем показателям светодиодных источников света над люминесцентными, что подкрепляется постоянным развитием светодиодных технологий. Чтобы подтвердить свою мысль, ниже представим характеристики и отличия двух лам Т8 – люминесцентной и светодиодной.

Люминесцентная лампа:

• Скорость выхода из строя зависит от количества включений и выключений, в среднем работает около 2000 часов.
• Колба – стеклянная, в ней содержатся пары ртути, из-за чего обращаться с ней и утилизировать следует особенно аккуратно.
• Нуждается в отражателе, так как свет распространяется во все стороны.
• Яркость угасает постепенно в момент выключения.
• Пускорегулирующий аппарат – источник помех.
• Со временем световой поток снижается на 30% из-за деградации защитного слоя.

LED-лампа:

• Срок службы не зависит от количества включений и выключений. Служит не менее 10 тысяч часов.
• Абсолютно экологически безопасный вариант.
• Имеет направленный световой поток.
• Теряет яркость максимум на 10% за весь срок службы.
• Мощность потребления электроэнергии значительно меньше.
• Драйвер не влияет на электросеть.
• При включении достигает полной яркости за секунды.

Глядя на сравнение вышеперечисленных характеристик, легко сделать вывод о том, что подключение светодиодной лампы вместо люминесцентной – это выгодное решение. Как с экономической, так и с технической точки зрения.

На место люминесцентной лампы Т8 вы можете установить светодиодную на 9 Вт, 18 Вт, 24 Вт и 36 Вт.

Схемы подключения

Перед тем, как переделать люминесцентную лампу на светодиодную, необходимо разобраться, какие схемы подключения можно использовать.

Существует два пути подключения:

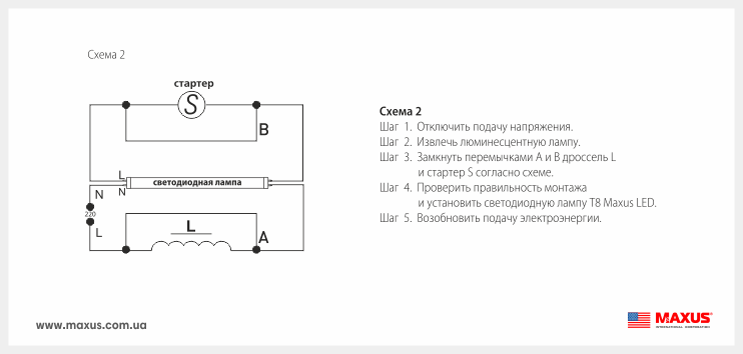

• Первый вариант: подключение на базе ПРА при помощи стартера, конденсатора и дросселя. Подробная схема подключения представлена на рисунке 1 ниже.
• Второй вариант: подключение на базе ЭПРА – электронного балласта при помощи лишь одного блока – высокочастотного преобразователя. Схему вы также можете увидеть на рисунке 2 ниже.

В потолочных светильниках растрового типа необходимо подключить четыре люминесцентные трубки к 2 ЭПРА: из них каждый обеспечивает работу двух ламп. Или же подключаем трубки к комбинированному ПРА – включает в себя 1 конденсатор, 2 дросселя и 4 стартера.

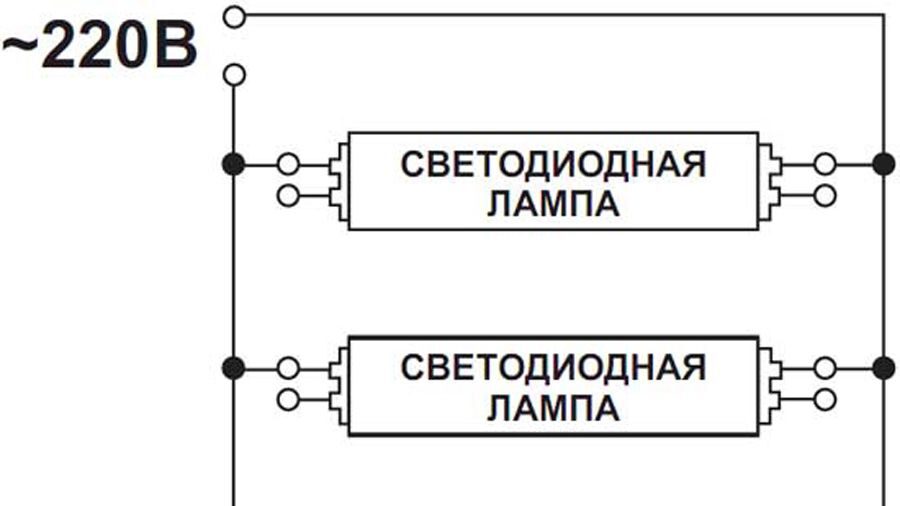

Ниже на рисунке 3 представлена подробная схема подключения светодиодной лампы Т8, которая не содержит никаких дополнительных элементов.

У такого светильника стабилизированный драйвер уже встроен внутрь корпуса. Внутри также расположен алюминиевый радиатор, а на нем закреплена печатная плата со светоизлучающими диодами. Сверху расположен стеклянный или пластиковый рассеиватель. На драйвер поступает напряжение 220В прямо через цоколь. Причем как с одной стороны (на украинских изделиях, в этом случае штырьки с другой стороны являются крепежом), так и с обеих (здесь задействованы 1-2 штырька цоколя).

Специалисты компании LIGHT HOUSE советуют перед тем, как переделывать свою лампу, прочесть схему подключения, которая приведена либо на корпусе изделия, либо в паспорте.

Самой распространённой до сих пор является лампа Т8, фаза и ноль к ней подводятся с разных сторон. Именно на ее примере мы и разберем процесс модификации.

Процесс замены

Даже если вы не обладаете обширным опытом, взглянув на схему, разобраться с процессом самостоятельно не составит труда.

Если вы планируете подключать лампу с ПРА, то последовательность ваших действий будет следующей:

1. Первым делом убедитесь, что в цепь не поступает электричество. Для этого нужно отключить защитный автомат и проверить, отсутствует ли напряжение.
2. Снимите крышку и получите доступ ко всем элементам схемы.
3. Затем вам нужно отключить от электрической цепи такие элементы как стартер, дроссель и конденсатор.
4. Следующим шагом будет отделение проводов, которые идут к клеммам, после чего их необходимо подключить к фазному и нулевому проводам напрямую.
5. Оставшиеся провода нужно удалить или заизолировать.
6. Далее необходимо вставить светильник Т8 в цоколь G13 и попробовать включить.

Еще проще будет модифицировать люминесцентную лампу с электронным балластом. Ваша последовательность действий будет такова:

1. Провода, которые идут к балласту и выходят из него, нужно выпаять или перекусить кусачками.
2. Фазный и нулевой провода соедините с левым и правым проводами самой лампы.
3. Обязательно тщательно изолируйте место соединения.
4. Вставьте лампу и включите ее в сеть.

Если вы хотите подключить светодиодный светильник Т8 в фирменный светильник Phillips, то провести такую процедуру будет еще проще, так как производитель позаботился о потребителях, существенно упростив им задачу.

Допустим, у вас есть светодиодный светильник длинной 600 мм (данный способ одинаков и для ламп длинной 900 мм, 1200 мм, 1500 мм). Ваши действия будут таковы: в первую очередь выкручиваем стартер, а на его место помещаем заглушку. Она идет в комплекте. При этом корпус самой лампы не нужно разбирать, снимать дроссель – тоже.

Довольно часто можно встретить комментарии от потребителей, купивших лампу Т8, о том, что срок их службы гораздо меньше заявленного. Такое случается, когда вы приобретаете китайские аналоги ламп от малоизвестных производителей – низкокачественные светодиоды и драйвера едва ли дадут ей возможность прослужить вам и один год. Мы советуем обращать внимание только на качественные изделия от известных производителей. Обратите внимание, что в наличии всегда должна быть гарантия – не на шесть месяцев, а на 1-3 года.

Видео

Более наглядно понять, как установить светодиодную лампу своими руками, разобраться в схеме подключения светодиодной лампы вместо люминесцентных можно, взглянув на небольшие видео-инструкции.

Подключение светодиодной лампы вместо люминесцентных

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные светильники. Они по праву завоевали репутацию лучших приборов освещения прошлых лет. Но время идет, и уже сейчас многие стараются заменить световые приборы на более высокотехнологичные, долговечные и энергосберегающие – светодиодные лампы.  И все же, как установить освещение на кристаллах на 220 вольт вместо ЛДС?

Для некоторых такая замена не представляет ничего сложного, но основная масса людей не представляет, как можно подключить светодиодную лампу взамен люминесцентной. Им проще и надежней поменять светильник целиком, и единственное, что их останавливает – это высокая стоимость такого устройства.

А ведь при затрате минимума усилий люминесцентный прибор очень быстро превращается в светодиодный светильник. Нужно лишь понять, как это сделать.

Содержание

1. Подключение светодиодной лампы Т8
2. Преимущества светодиодов
3. Светодиодная трубка Т8
4. Технические преимущества
5. Особенности платы
6. Схема подключения
7. Схема светодиодного фонаря
8. Вывод

Подключение светодиодной лампы Т8

Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.

Схема подключения светодиодной трубки

Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы.

Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.

Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.

Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.

Преимущества светодиодов

Люминесцентные светильники потребляют большее количество электроэнергии за счет потерь, связанных с работой пускорегулирующего аппарата. А если установлен более старый образец, работающий посредством электромагнитного балласта, энергопотребление возрастает еще на 20–25%.

Светодиодной трубке не требуется стартера, балласта или ЭПРА. К тому же такой осветительный прибор не содержит опасных тяжелых металлов (таких, как ртуть), а потому не требует особой утилизации, в отличие от люминесцентных.

Также у световых приборов на кристаллах отсутствует мерцание и гудение, что более положительно сказывается на состоянии организма, как физическом, так и психическом. Да и долговечность службы люминесцентных ламп всего около 6 000 часов против 50 000 у светодиодной.

Светодиодная трубка Т8

Технические преимущества

Основной особенностью, обеспечивающей большой срок службы светодиодной лампы на 220 вольт, можно назвать грамотно продуманное отведение тепла от световых элементов. Основной радиатор, обеспечивающий теплоотведение, дублирует дополнительное приспособление в виде продольной пластины по всей длине трубки. В результате чего оборудование не перегревается, а значит, дольше не выходит из строя.

К тому же есть и третья точка теплоотведения – это двухсторонняя печатная плата, изготовленная из особого стеклотекстолита с повышенной плотностью.

Строение светодиодной трубки

Особенности платы

Удивительно, но контакты на плате диодной лампы не паяные. Монтаж производится с помощью инновационных контактных соединений, которые позолочены с целью повышения надежности и увеличения срока службы.

Драйвер выполнен на основе микросхем, минимизирующих габариты и позволяющих обойтись без таких деталей, как высоковольтный электролитический конденсатор. В результате данных инноваций улучшается работа светового прибора, снижаются до нуля скачки напряжения, в частности и при подаче его на лампу, а также не имеется электрических помех.

Стабилизирующее устройство смонтировано с использованием ШИМ (широтно-импульсный модулятор), который поддерживает необходимое напряжение на светодиодах при разнице этих показателей от 175 вольт до 275 вольт.

Максимально допустимая нагрузка на широтно-полюсной модулятор составляет 35 ватт. Поэтому даже при большой нагрузке температура прибора не возрастает.

Светодиодная трубка с модульной системой

Схема подключения

Схема подключения светодиодного светильника не представляет собой ничего сложного. Световые элементы на основе кристаллов подключаются к сети с переменным напряжением 220 вольт через диммер или к стабилизирующему трансформатору 12 В или 24 В. При желании стабилизирующее устройство для подключения чипов к общей электрической сети можно собрать своими руками, хотя процесс это непростой и довольно продолжительный по времени.

Что же касается светодиодных трубок Т8 с цоколем G13 и им подобных, равно как и приборов освещения с цоколем Е27, то для их подключения не требуется устанавливать дополнительные устройства. Все, что нужно для их бесперебойной стабильной работы – подать напряжение на контакты. Все необходимые элементы схемы уже включены в устройство.

Вообще при приобретении имеет смысл обратить внимание на упаковку осветительного прибора, точнее на маркировки на ней. В обязательном порядке помимо информации о номинальном напряжении, силе светового потока и цветовой температуры там будет указано, требуются ли дополнительные устройства для подключения лампы.

Схема подключения светодиодной лампы

Но обычно приборы со встроенным диммером называются лампами, в то время как требующие дополнительного оборудования – светодиодами или LED-элементами.

Также установка стабилизирующего трансформатора, а иногда и контроллера необходима и при монтаже светодиодной полосы. Контроллер – это своего рода мозг подсветки. Монтируется он при условии того, что световая полоса является многоцветной, и «продумывает» переменное включение разных цветов при помощи пульта дистанционного управления.

Схема светодиодного фонаря

Большое распространение получили в наше время и переносные фонари на основе светодиодов.

Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.

Схема светодиодного аккумуляторного фонаря

Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.

Таким образом, лампа теряет около 30 процентов света.

Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.

Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.

Вывод

Подключение светодиодной лампы – дело простое и не требующее каких-либо особых знаний и навыков. Главное – делать все правильно и четко по инструкции. Экономичные и имеющие очень большой срок эксплуатации осветительные приборы – хороший вариант для дома, квартиры или дачи.

При ассортименте, присутствующем сейчас на полках магазинов, возможен подбор любого типа подобных ламп в любом корпусе и для любых люстр. Замена любого вида освещения, даже люминесцентных приборов, очень проста. Ну а о лампах накаливания и говорить не приходится. А выгода от такой замены, конечно же, немалая.

Понравилась статья? Поделиться с друзьями:

Светодиодные трубки

: стоит ли использовать светодиодные трубки для замены люминесцентных ламп?

Короче говоря, ДА ! Технология светодиодного освещения достигла точки, когда из-за эффективности трудно оправдать сохранение старых люминесцентных ламп или ламп накаливания на месте. Несмотря на то, что первоначальные затраты на замену светодиодных трубок будут выше, вы увидите экономию энергии, которая в большинстве случаев окупит эти первоначальные затраты в течение 2 лет. Новые линейные светодиодные трубчатые лампы легко подключаются по принципу plug-and-play и совместимы с балластом. Вам просто нужно будет снять люминесцентную лампу и подключить светодиодную замену.

Прочтите дополнительную информацию, чтобы поддержать ваше решение заменить линейные люминесцентные лампы трубчатыми светодиодами.

---

---



Почему бы не продолжать использовать люминесцентные лампы?



Технология светодиодного освещения более эффективна

Сменные светодиодные лампы в среднем на 30 % более эффективны, чем их люминесцентные аналоги. Это означает, что если вы тратите 10 000 долларов США на расходы на электроэнергию в год, ваш счет будет уменьшаться на 3 000 долларов США или более каждый год, когда вы используете светодиодные лампы. Стандартные 4-футовые светодиодные лампы T8 доступны с потребляемой мощностью всего 12 Вт, в то время как их люминесцентные аналоги начинаются с 25 Вт.



Направленные светодиодные трубки

Одной из важных причин, почему светодиодные трубки более эффективны, является то, что они излучают свет только в одном направлении. Все светоизлучающие диоды (LED) расположены вдоль нижней части лампы и направляют свет вниз. Люминесцентные лампы излучают свет во всех направлениях, в том числе вверх к потолку, где он не нужен.

Вы заметили, что световой поток многих светодиодных светильников ниже, чем у люминесцентных? Это нормально, потому что светодиоды являются направленными. Они излучают свет только в нужном направлении.



Светодиодные лампы служат дольше

Некоторые светодиодные лампы рассчитаны на срок службы до 84 000 часов, в то время как средний срок службы люминесцентных ламп составляет всего 30 000 часов. Это более чем в два раза больше, так что имейте это в виду, когда будете рассчитывать свою покупку. Светодиодная лампа дороже, но вам нужно будет заменить люминесцентные лампы 2 или 3 раза в течение срока службы светодиода. Имейте в виду трудозатраты на замену этих люминесцентных ламп, особенно если вы освещаете большой склад.



Светодиодные трубки легко диммируются

Возможность приглушать свет повышает его эффективность, поскольку вы будете использовать только ту мощность, которая необходима для необходимого количества света. Большинство люминесцентных ламп имеют две настройки: ВКЛ и ВЫКЛ. Это означает, что даже если вам нужно совсем немного света, вам все равно нужно работать с полной потребляемой мощностью. Некоторые дорогие люминесцентные лампы диммируются с помощью специального балласта, но в этом случае ваша стоимость сопоставима со светодиодной опцией.



Светодиодные лампы не содержат ртути

Одним из недостатков флуоресцентного освещения является то, что каждая лампочка содержит ртуть, которая вредна для окружающей среды и должна утилизироваться надлежащим образом. Вы можете приобрести специальные комплекты для утилизации, чтобы правильно утилизировать люминесцентные лампы, но добавьте это к стоимости выбора люминесцентного освещения вместо светодиодного.



Светодиодное освещение с различной цветовой температурой

Раньше светодиодные лампы были доступны только с холодными цветовыми температурами 5000K и выше. Это уже не так, поскольку светодиодные лампы доступны в диапазоне от очень теплого (2700K) до очень холодного (5700K). Теперь вы можете использовать светодиодные трубчатые лампы во всех сферах применения: от здравоохранения, где вам может понадобиться холодная цветовая температура, до дома, где вам может понадобиться низкая и теплая цветовая температура.



Светодиодные трубки более долговечны

Вы когда-нибудь поднимали люминесцентную лампу, которая упала на землю? Если и делали, то, вероятно, метлой и совком. Люминесцентные лампы известны своей хрупкостью, но их светодиодные аналоги довольно прочны. Они имеют прочный пластиковый корпус, который должен выдерживать даже падение с небольшой высоты.



Ваш счет за кондиционер также может уменьшиться

Люминесцентные лампы выделяют значительное количество тепла. Ваш кондиционер будет бороться с этим весь день, чтобы поддерживать температуру окружающей среды на приемлемом уровне. С другой стороны, светодиоды практически не выделяют тепла. Помимо энергопотребления лампочек, светодиоды помогут вам сократить энергопотребление вашего кондиционера.



Светодиодные трубки хорошо работают с датчиками присутствия

Отличный способ повысить эффективность вашего склада или другого помещения — установить датчики присутствия. Это гарантирует, что свет будет производиться только в тех местах, где кто-то присутствует. К сожалению, это может сильно повлиять на срок службы ваших люминесцентных ламп. Каждый раз, когда вы включаете люминесцентную лампу, небольшое количество паров ртути сгорает. Как только это уменьшится, лампочка больше не будет работать. С другой стороны, срок службы светодиодной лампы не зависит от количества включений и выключений.



Установка светодиодного освещения так же проста

Многие светодиодные трубки работают по принципу «подключи и работай», то есть их можно просто установить так же, как люминесцентную лампу. Чтобы это было правдой, ищите лампы, которые «совместимы с балластом», что означает, что они могут использовать балласт, уже установленный в вашем люминесцентном светильнике, для питания светодиодов.



---

Приобретите прямо сейчас линейные светодиодные лампы для замены люминесцентных ламп

---



Пришло время отказаться от люминесцентных ламп и освободить место для светодиодных технологий, поскольку светодиодные лампы намного эффективнее и дешевле, чем лампы для гриппа восходящий лампы. Проще говоря, если вы хотите снизить потребление энергии, сэкономив время и деньги на рабочей силе, переключите линейные светильники на светодиоды!

Если у вас нет люминесцентных светильников и вам нужно установить новое освещение, трубчатые светодиоды могут быть не лучшим выбором. Часто более эффективно установить светильник со встроенными светодиодами, для которого не требуются лампочки. Вы можете купить их на ShineRetrofits.com здесь.

Можно ли вставить светодиодную лампочку в люминесцентный светильник?

В наши дни многие люди думают об экономии энергии. С появлением светодиодных ламп в качестве замены люминесцентных ламп окупаемость инвестиций в преобразование светодиодов может быть очень привлекательной; люминесцентный светильник можно использовать повторно с незначительной заменой проводки. Однако различия между двумя технологиями могут привести к неожиданным побочным эффектам.

Важно понимать, как работает флуоресцентное освещение. Люминесцентная лампа не может быть подключена напрямую к электросети здания. Вместо этого между трубкой и источником электропитания должно быть установлено устройство, называемое балластом . Существуют разные типы балластов, но в целом их назначение — ограничить протекание тока в люминесцентную лампу.

Светодиоды — другое дело. Каждая светодиодная трубка или светильник состоит из множества меньших светодиодных элементов со схемой, обеспечивающей совместную работу светодиодных элементов. Существует три различных типа светодиодных трубок:

• UL тип A работает с установленным люминесцентным балластом;
• UL тип B работает напрямую от источника питания без балласта; и
• UL Type C работает с внешним драйвером светодиодов.

Светодиодные трубки, относящиеся к нескольким категориям, и детали различных типов балластов могут усложнить эту картину. Лампы UL Type B имеют внутренний драйвер светодиода, который выполняет многие из тех же функций, что и балласт для люминесцентных ламп, ограничивая протекание тока в осветительные элементы. Драйвер светодиода аппроксимирует нагрузку с фиксированной мощностью на источник питания, как блок питания компьютера. Это означает, что если напряжение на лампе уменьшается, драйвер потребляет повышенный ток для компенсации. Это дает UL Type B трубки способность работать в широком диапазоне напряжений; Светодиодные трубки, попадающие в эту категорию, часто рассчитаны на работу от 120 до 277 вольт.

Хотя это звучит удобно, представьте, что произойдет, если соединение с высоким сопротивлением между приспособлением и трубкой. Условия высокого сопротивления могут возникнуть практически в любом соединении, а сопротивление в электрической цепи приводит к падению напряжения. Когда трубка пропускает ток через сопротивление, напряжение, получаемое трубкой, падает. Так как светодиодный драйвер в Лампа UL Type B представляет собой нагрузку с фиксированной мощностью, она реагирует на увеличение тока, а увеличение тока через высокоомное соединение приводит к еще большему падению напряжения, получаемого лампой. Произведение тока, потребляемого драйвером светодиода, и падения напряжения в соединении представляет собой потери мощности в виде тепла в соединении между трубкой и приспособлением. Чем больше мощности теряется в соединении, тем горячее становится соединение.

EDT провела испытания, чтобы определить, сколько тепла может выделяться при таком соединении. Стандартный четырехфутовый светильник с люминесцентной лампой был приобретен в местном хозяйственном магазине. К светильнику подключались различные комбинации люминесцентных и светодиодных ламп. В качестве источника питания для изменения входного напряжения использовался регулируемый автотрансформатор. Потенциометр (переменный резистор) был вставлен в цепь перед трубным соединением для имитации высокоомного соединения.

Различные комбинации входного напряжения и сопротивления соединения были протестированы с каждой конфигурацией светильника:

• При использовании люминесцентной лампы с балластом (рис. 1) мощность, рассеиваемая в виде тепла в соединении, никогда не превышала 5,0 Вт.

• При использовании светодиодной трубки UL типа A с балластом мощность, рассеиваемая в виде тепла при соединении, никогда не превышала 2,6 Вт.

• Использование UL типа B светодиодная трубка, подключенная непосредственно к источнику электропитания (рис. 3), максимальная мощность, рассеиваемая в виде тепла при подключении, составила 57,4 Вт.


Мощность 57,4 Вт, рассеиваемая в пластиковом соединении крепления, достаточна, чтобы расплавить и зажечь пластик. Хотя описанные экспериментальные испытания не привели к возгоранию, EDT провела консультации как минимум по одному пожару, соответствующему описанным условиям.

Драйвер в протестированных светодиодных трубках работал в двух режимах. При нормальной работе драйвер действовал как нагрузка постоянной мощности. Однако, как только сопротивление увеличилось выше точки, где мощность, теряемая в сопротивлении, превышала мощность, потребляемую драйвером светодиода, вместо этого драйвер работал в режиме, больше похожем на режим постоянного тока. В этом режиме драйвер потреблял столько тока, сколько мог, не повреждая себя, что приводило к гораздо большему падению напряжения на высокоомном соединении и гораздо меньшему напряжению на светодиодной трубке. Из-за более низкого входного напряжения светодиодной трубки драйвер светодиода не мог потреблять полную номинальную мощность, но светодиодная трубка продолжала излучать свет с уменьшенным уровнем. В этом режиме постоянного тока наблюдались самые высокие потери мощности. Люминесцентные лампы, как правило, не имеют такого режима работы при постоянном токе, поэтому количество тепла, которое люминесцентная лампа может рассеивать в высокоомном соединении, более ограничено.

Этот результат не означает, что светодиодные трубки UL Type B небезопасны. Но это указывает на то, что светодиодные лампы UL Type B могут представлять различные опасности, которых не существует с люминесцентными лампами. Флуоресцентные светильники, которые были механически повреждены или подвергались постоянной вибрации, могут иметь необнаруженные соединения с высоким сопротивлением. Преобразование такого светильника в светодиодные трубки прямого подключения может привести к пожару. Кроме того, в то время как 9Светодиодные трубки 0107 UL Type A , протестированные EDT, не продемонстрировали режим работы при постоянном токе, это не означает, что все комбинации светодиодных трубок UL Type A и балластов будут одинаково невосприимчивы к наблюдаемому нагреву. UL Type C Светодиодные трубки не тестировались EDT; однако, поскольку соединение с высоким сопротивлением между трубкой и приспособлением будет находиться на стороне нагрузки драйвера UL Type C , а не на стороне линии, реакция драйвера на соединение с высоким сопротивлением будет ожидать, что он будет более благоприятным.

Руководству предприятия, рассматривающего возможность замены люминесцентных ламп на светодиодные, следует принять меры предосторожности. Если трубка не входит плотно между гнездами, так что стержень остается открытым, то приспособление следует оценить и, возможно, заменить. Если преобразование уже было проведено, может оказаться целесообразным инфракрасное обследование для выявления необычного нагрева.
