Как правильно обжать коннектор RJ-45 с 4 и 8 жилами

Прокладка локальной сети, как и подключение к интернету, требует не только специального сетевого оборудования, но и наличия еще одной маленькой, но крайне важной детали – соответствующего кабеля, которым и будет производиться коммутация отдельных устройств.

Кабель этот, соответственно, носит название «коммутационный шнур» или «патч-корд» и состоит из самого кабеля и двух стандартных разъtмов. И поскольку иногда возникает необходимость их самостоятельной установки, мы решили подробнее рассказать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения. Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля.

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

• 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
• 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

• при самостоятельном изготовлении коммутационного шнура необходимой длины,
• при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Как обжать коннектор с 4 жилами

Для начала нужно подготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем достаточно. К слову, эту процедуру можно выполнить обычным канцелярским ножом, но монтажники обычно используют специальное оборудование – стриппер. Это отдельный инструмент, который позволяет аккуратно и быстро надрезать изоляцию, не повредив жилы провода.

Далее нужно примерно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении внутри должны упираться в переднюю стенку разъема, а общая изоляция заходить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать. Каждую отдельную жилу зачищать не нужно.

Следующий шаг один из самых важных – необходимо соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от разных производителей могут отличаться. Правильный порядок и номера каналов, в которых нужно разместить жилы, указаны на иллюстрации ниже, но вместо синих жил в кабеле также иногда встречаются зеленые. К слову, в данном случае обжимка выполнена с ошибкой – общая изоляция не входит в коннектор и не зафиксирована прижимной планкой, что в итоге приведет к более быстрому повреждению проводов.

Когда жилы будут расставлены по местам, приходит черед второго специального инструмента – кримпера. Он также называется обжимными клещами или просто «обжимкой». Моделей клещей существует множество, но основная задача у них одна – сильно прижать контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем самым обеспечив надежный контакт с самой медной жилой. Кроме того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент вместо двух.

После того, как коннектор будет вставлен в клещи, останется лишь сжать рукоятки и следить за тем, чтобы жилы не выскользнули в момент обжима.

Как обжать коннектор с 8 жилами

Подготовительный этап и список инструментов в этом случае абсолютно такие же. Меняется только порядок расположения жил в коннекторе. И поскольку их 8, заняты будут все гнезда. Правильный порядок выглядит следующим образом:

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Как обжать коннектор без инструмента?

Если установка коннектора – разовая работа или вынужденная мера, кримпер можно не покупать. Вполне аккуратно можно обжать разъем шлицевой отверткой. Сделать это чуть сложнее: нужно придерживать кабель, чтобы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был достаточно сильным и каждый контакт пробил изоляцию.

Как снять коннектор?

Разъемы RJ-45 – одноразовые, то есть специалисты не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары заново. В быту может возникнуть ситуация, когда кабель нужно обжать «здесь и сейчас», а нового коннектора в запасе нет. В этом случае контакты можно аккуратно извлечь иголкой, поддев их с одной стороны и постепенно раскачивая. Задача эта сама по себе достаточно сложная и занимает много времени, к тому же еще и сами маленькие контакты выпадают из коннектора, но если других вариантов решения проблемы нет, как временную меру это решение вполне можно использовать.

Подключение интернет розетки и обжим коннектора RJ-45

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Содержание

• Обжим коннектора RJ-45
• Схема подключения интернет кабеля по цветам
• Обжим витой пары в коннекторе
• Как обжать витую пару без кримпера
• Проверка соединения
• Установка интернет розетки
• Настенная розетка
• Внутренняя розетка

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

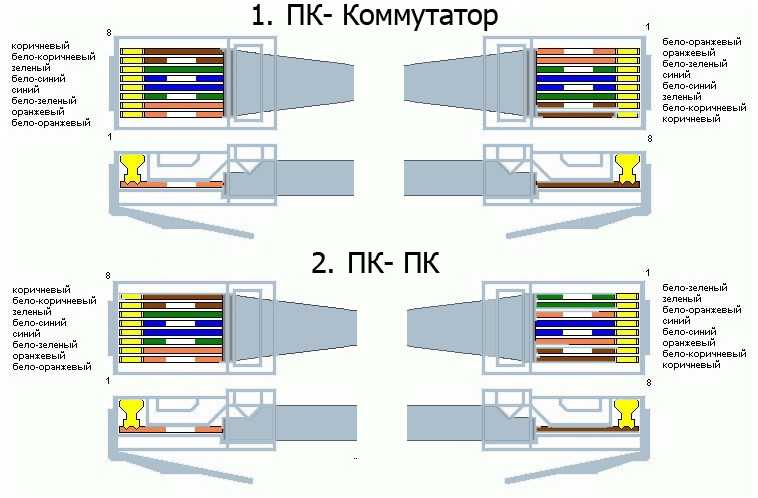

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

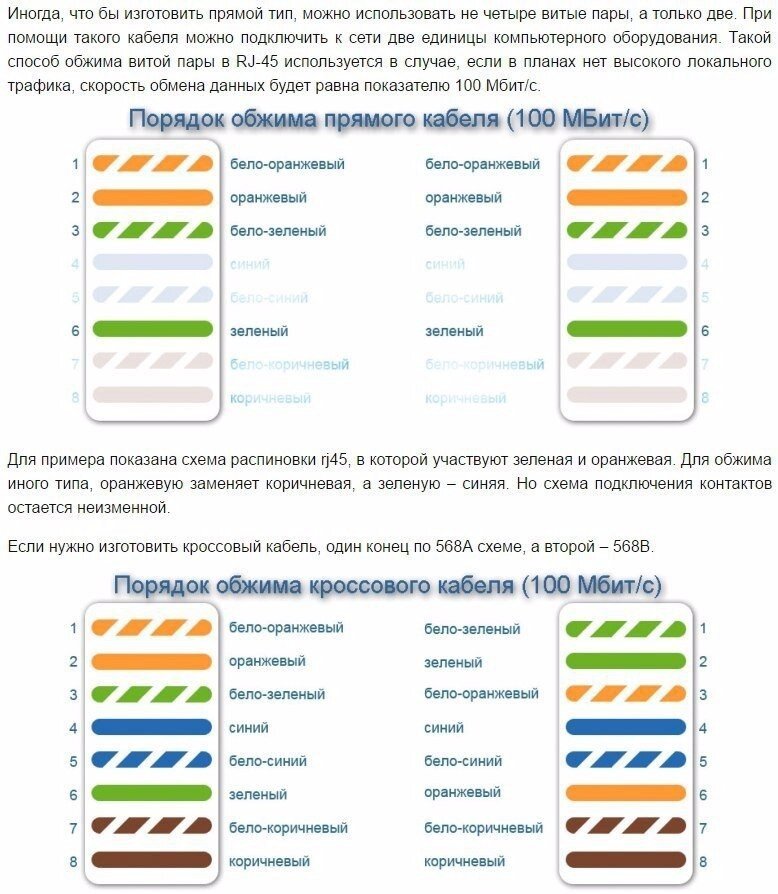

1. Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
2. Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

• Коричневый.
• Синий.
• Зеленый.
• Оранжевый.
• Коричнево-белый.
• Сине-белый.
• Зелено-белый.
• Оранжево-белый.

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

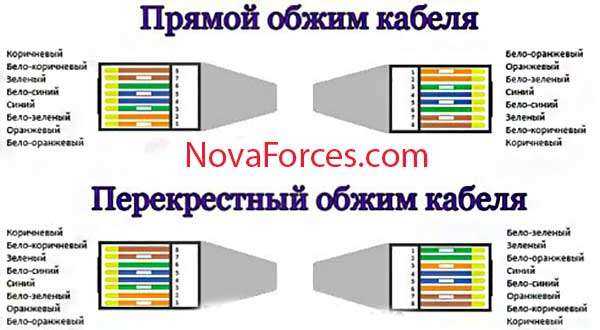

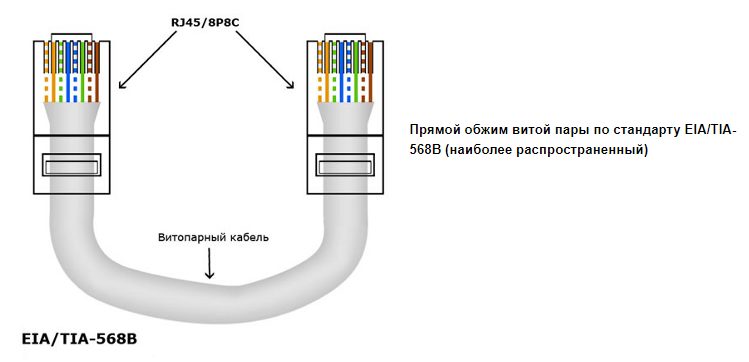

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

• Оранжево-белый.
• Оранжевый.
• Зелено-белый.
• Синий.
• Сине-белый.
• Зеленый.
• Коричнево-белый.
• Коричневый.

Оба конца коннектора обжимаются по данной схеме.

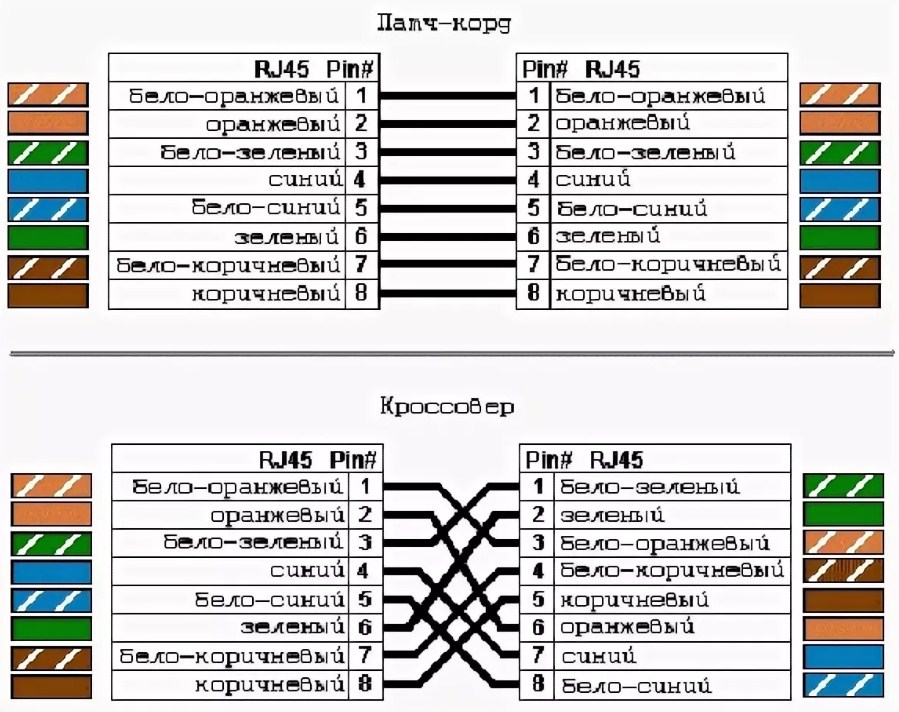

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

• Зелено-белый.
• Зеленый.
• Оранжево-белый.
• Коричнево-белый.
• Коричневый.
• Оранжевый.
• Синий.
• Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

1. Два коннектора RJ-45.
2. Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

• Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
• Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
• Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
• Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
• Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

1. Острый нож.
2. Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

• Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
• Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
• Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

1. Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
2. Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
3. Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

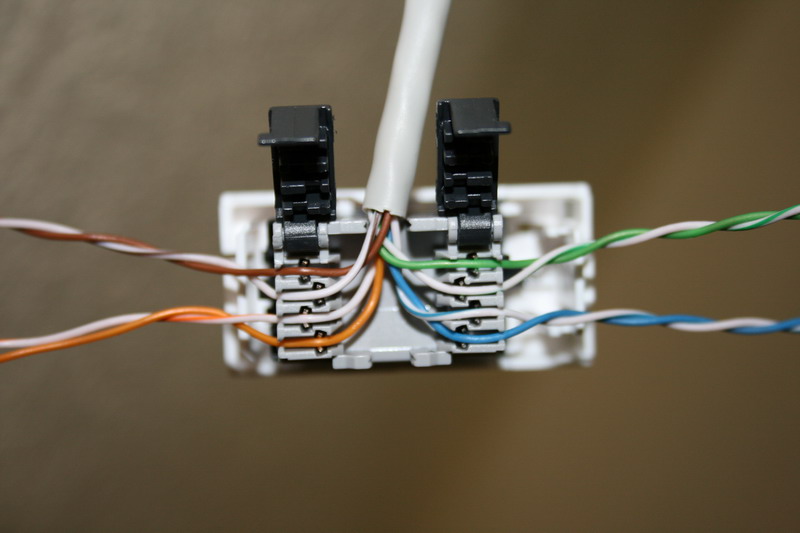

• Установка пластиковой подножки с клеммником на стену.
• Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
• Зачистка жил витой пары.
• Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
• После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) ?

 В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины — интернета. В том числке и у вас дома.
 Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

 Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами. Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.
 Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с — наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину. Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже «Принятые стандарты соединения коннекторов сетевого провода».

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

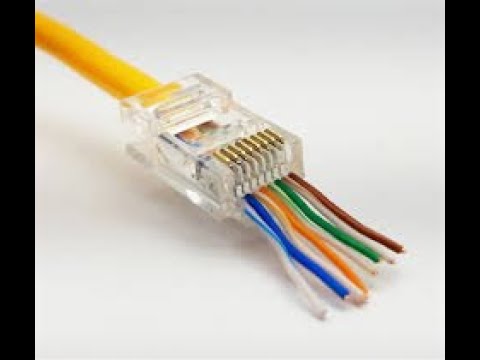

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

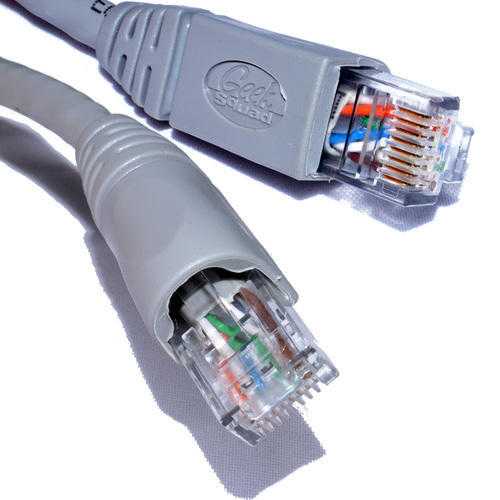

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
 Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

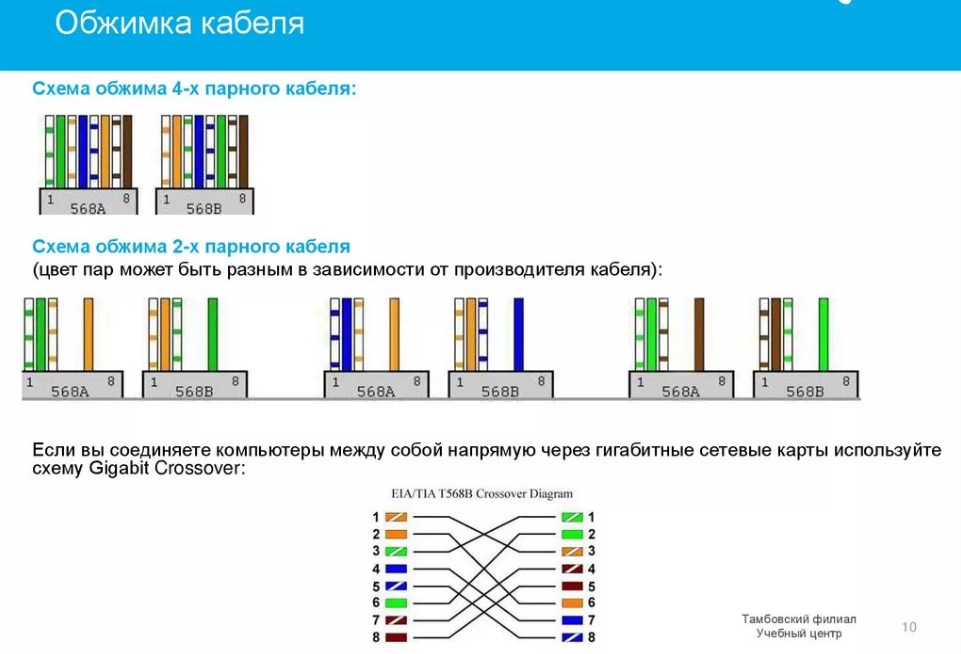

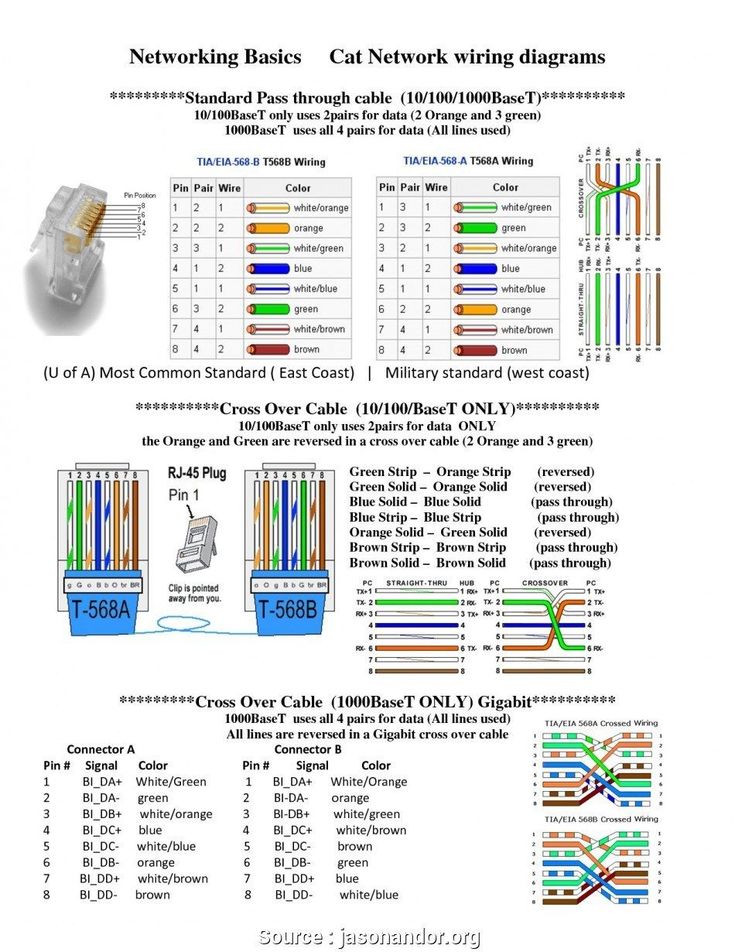

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.

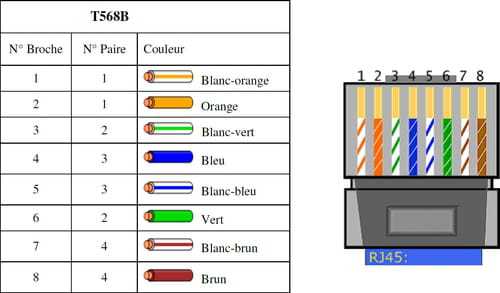

По стандарту: T568A  информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

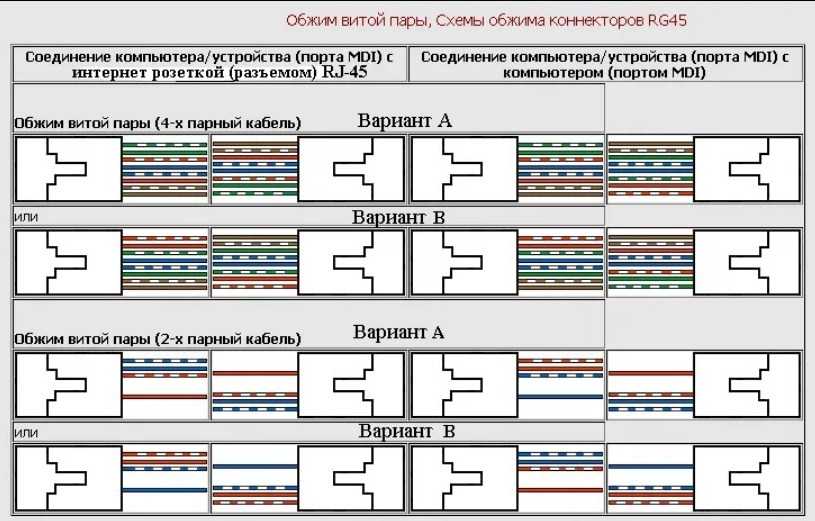

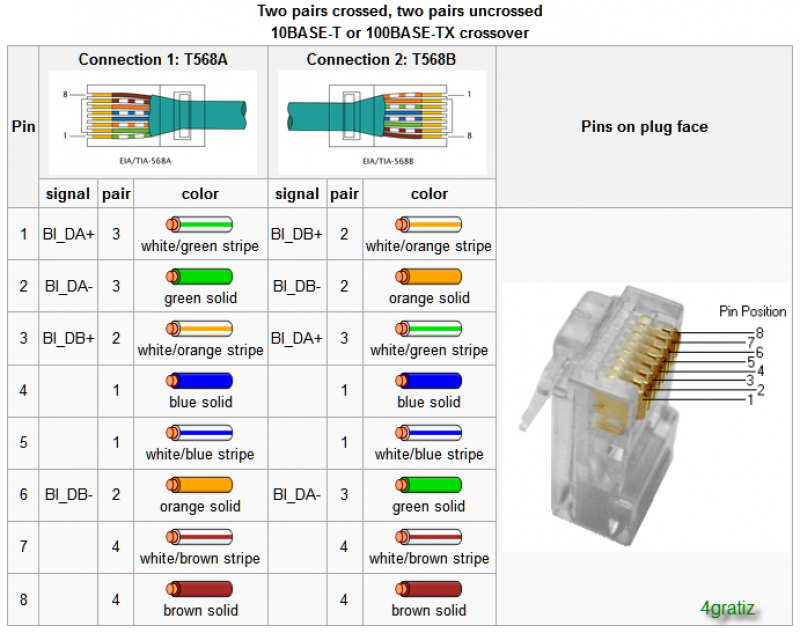

Варианта два. Это соединение перекрестом вид «А»» (рисунок ниже) и второй вариант один к одному как на виде «Б (рисунок ниже).



 Примечание В зависимости от производителя цвет провода может быть вместо коричневого — серым, а вместо оранжевого красным.
 Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

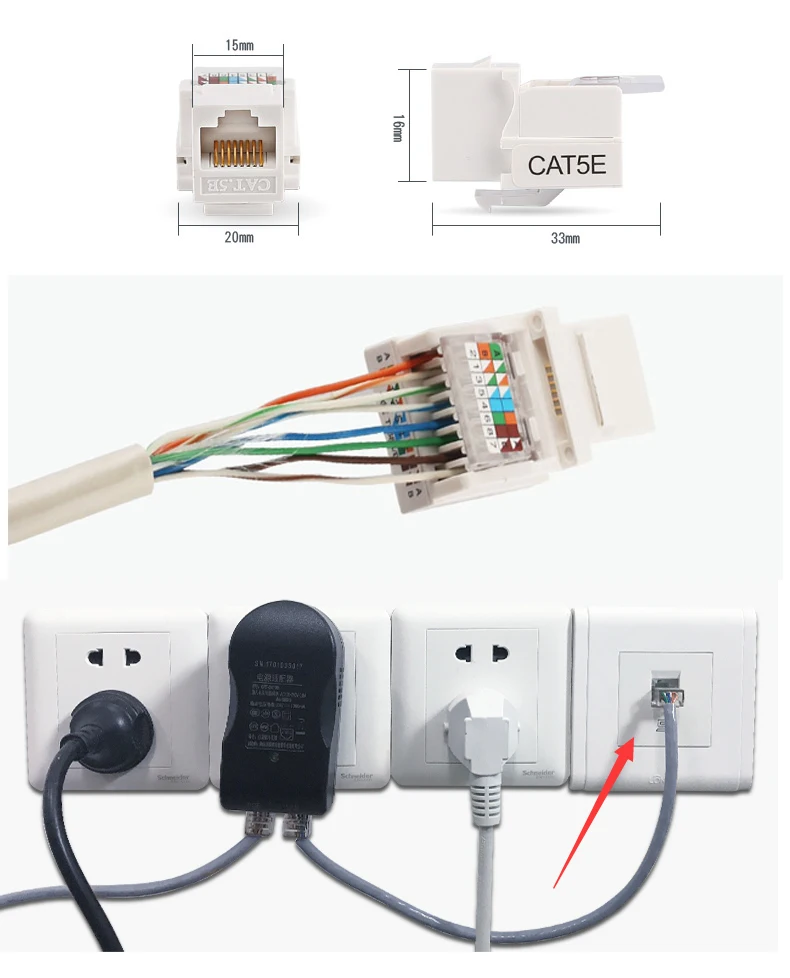

 Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
 Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

 Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

 Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

 Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
 При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог…

 Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
 О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

Rj 45 распиновка для интернета 4 провода

Стандарт EIA/TIA-568B предполагает несколько вариантов цветовых комбинаций распиновки витых пар, они же патч-корды, посредству подключения через коннектор RJ-45. Коннектор RJ-45 предназначен для присоединения электронных устройств. Для того, чтобы подключить коннектор RJ-45 нужно взять кабель витых пар, при этом нужно брать провод с большим количеством жил, чтобы они не перегибались во время эксплуатации. Длина патч-корда должна быть не более 5 метров. Если длина кабеля будет больше, то сигнал будет передаваться хуже. Сфера применения RJ-45 широкая, им можно подключать активное оборудование и создавать локальные сети. При этом, подсоединение посредству патч-корда выгоднее, особенно, если возникнет необходимость перенести один из подсоединенных элементов.

Монтаж RJ-45 производится методом обжима, при котором вдавливаются металлические провода заостренной стороной обратно в провод, что позволяет создать плотный контакт. Сделать обжимку RJ-45 сможет каждый, даже без опыта в распиновке . Распиновка RJ-45 по цветам делается по определенной схеме. Для подключения витой пары, нужно соблюдать цветовую схему, которая соответствует определенному номеру на патч-корде.

Чтобы создать подключение, необходимо взять кабель «витая пара».

Они бывают на 4 и на 8 жил. Витая пара состоит из жил, которые сплетены между собой. Это переплетение способно передавать сигнал между источниками, не более, чем на 100 метров без применения усилителей. Для создания подключения необходимо сделать распиновку RJ45, которая делается по цветам. Каждая задача, для которой применяется коннектор, требует определенного порядка цветов. Цветовая схема должна соответствовать цветам в системе. При подключении двух единиц активного оборудования, необходимо соблюдать ту же очередность цветов, что и в первом подключении, только в зеркальном отражении.

Чтобы обжать кабель, нужно использовать обжимной инструмент, но можно использовать и подручные средства, главное, не повредить провод. Чтобы подключить кабель в сеть, нужно использовать вилку RJ45.

Стандартные схемы распиновки витой пары по прямому кабелю:	БО	О	БЗ	С	БС	З	БК	К
Цвет витой пары	Бело-оранж.	Оранж.	Бело-зелен.	Синий	Бело-синий	Зелен.	Бело-корич.	Корич.
Номер пина-контакта RJ45 витой пары	1	2	3	4	5	6	7	8

Распиновка RJ-45 подходит для создания подключения между компьютером, телевизором, хабом, роутером и т.д. Обжимать кабель нужно с обеих сторон одинаково. Один конец коннектора подключается к компьютеру, другой в разъем хаба.

Содержание

1. Как обжимать кабель RJ45?
2. Распиновка RJ-45 витой пары для Интернета
3. Распиновка RJ45 витой пары 4 провода для сети
4. Распиновка RJ-45 витой пары 4 провода
5. Распиновка RJ-45 витой пары 4 провода для 2 компьютеров
6. Распиновка RJ-45 витой пары для ремонта
7. Распиновка RJ45 для подключения розетки
8. О кабеле и инструменте
9. Технология обжима кабеля
10. Технология разводки кабеля в розетке
11. Монтаж розетки на столетие
12. Подключение к сети Интернет стандартным способом
13. Соединение между собой двух компьютеров
14. Подключение периферийного оборудования
15. В заключение
16. Виды цветовых схем обжима LAN кабелей
17. Разновидности кабелей для интернета
18. Обжимка витой пары отверткой
19. Видео — как правильно обжимать без инструмента
20. Технология разводки кабеля в розетке
21. Снижение скорости интернета или сети
22. Стандарт
23. Разъем RJ45 распиновка
24. Цветная схема T-568A
25. Цветная схема T-568B
26. Как обжать витую пару 8 жил
27. Подробнее о сквозных и перекрестных соединениях

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
2. Раскручиваем витые пары и выравниваем их.
3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Распиновка RJ-45 витой пары для Интернета

Обжим витых пар по цветам осуществляется по двум вариантам:

А первый кабель монтируется по цветам:

1. Б-О
2. О
3. Б-З
4. С
5. Б-С
6. З
7. Б-К
8. К

Б – второй кабель обжимается точно также, как и вариант А, только меняются местами оранжевой цвет на зеленый, а зеленый на оранжевый.

Таким образом, подключение по варианту Б будет выглядеть следующим образом:

1. Б-З
2. З
3. Б-О
4. С
5. Б-С
6. О
7. Б-К
8. К

Можно поменять местами пары, это на производительности сети не повлияет, поэтому вы можете выбрать вариант установки витой пары на свое усмотрение.

Распиновка RJ45 витой пары 4 провода для сети

Для подключения к сети Интернет используются, как раз витые пары, но мало кто знает, что при соединении к сети Интернет подключаются только 2 пары, из 4 доступных. Одна пара используется для получения сигнала, вторая его передачи. Получается, что 3 и 6 кабель и 1,2 используются для хаба, и также с противоположной стороны 3,6 и 1, 2 для компьютера.

При повреждении или необходимости подключить еще одну пару, можно использовать еще 2 линии, если обжать вилки RJ-45. Их использование улучшит качество сигнала и поможет повысить производительность сети.

Распиновка RJ-45 витой пары 4 провода

Для создания подключения, используя 4 провода в системе компьютер – хаб используются только оранжевые и зеленые линии. Сигнал передается только по оранжевой и зеленой парам. Контакты при этом обжаты к линиям 1,2,3 и 6 с обеих сторон.

Можно подключить RJ-45 по той же схеме, то есть использовать линии О и З, но подключать их к другим контактам, поменяв местами пары. Или подключить жилы других цветов, при этом важно соблюдать последовательность, чтобы сигнал передавался.

Распиновка RJ-45 витой пары 4 провода для 2 компьютеров

При обжиме витой пары компьютер-компьютер для передачи сигнала используются зеленая и оранжевая пары. Создавая распиновку RJ45 компьютер-компьютер не очень популярна, но знания о том, как подключать эту систему могут быть полезными. Один коннектор нужно подключать по системе:

1. 1.Б-З.
2. 2.З.
3. 3.Б-О.
4. 4.С.
5. 5.Б-С.
6. 6.О.
7. 7.Б-К.
8. 8.К.

Второй коннектор нужно подключить по системе:

1. 1.Б-О.
2. 2.О.
3. 3.Б-З.
4. 4.С.
5. 5.Б-С.
6. 6.З.
7. 7.Б-К.
8. 8. К.

Распиновка RJ-45 витой пары для ремонта

Иногда случается, что один из кабелей витой пары обрывается и одна из них не работает. В случае с подключением хаба с компьютером используются пары О и З. В случае их замыкания не обязательно менять кабель, можно заменить поврежденную пару на жилы другого цвета.

Таким образом, нужно заменить оранжевый цвет синим, а зеленый коричневым. Можно заменить цветовую пару на обоих кабелях, и они будут работать исправно.

Также, можно создать подключение нескольких компьютеров с помощью одного кабеля. Для подключения компьютерного оборудования используются цветовые пары пары О-З, С-К. Для распиновки RJ-45 используются те же цвета, только в зеркальном отражении. Начать подключение нужно с зеленого провода для первого компьютера и синего для второго, а также с бело-оранжевого и бело-коричневого для подключения активного оборудования.

Распиновка RJ45 для подключения розетки

Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.

1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.

2.Разматываем и выравниваем провода.

3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.

4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.

Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится. Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров.

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное — запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Один коннектор	Второй коннектор
1	Бело-зеленый	1	Бело-оранжевый
2	Зеленый	2	Оранжевый
3	Бело-оранжевый	3	Бело-зеленый
4	Синий	4	Синий
5	Бело-синий	5	Бело-синий
6	Оранжевый	6	Зеленый
7	Бело-коричневый	7	Бело-коричневый
8	Коричневый	8	Коричневый

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Как обжать витую пару в RJ-45? Сетевой кабель своими руками

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: как обжать сетевой кабель без инструмента (отверткой). А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: витая пара: что это? Схемы и способы обжима витой пары. Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

• Разумеется, сам кабель «витая пара» необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
• Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.
  Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
• Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.
  Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

• В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
  Я буду обжимать прямой кабель по стандарту T568B.
• Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:


Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568B». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме), и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять). Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Похожие статьи

Сломался или потерялся один наушник: как найти, починить и что делать? Band Steering и Smart Connect: что это, как включить и настроить на роутере? Wi-Fi 6 (802.11ax): поддержка, как включить, подключить и настроить, как работает. Стоит ли переходить на Wi-Fi 6? Роутеры с большой зоной покрытия Wi-Fi сети: как выбрать и на что обратить внимание?

Windows 10 — все инструкции по настройке интернета и решению проблем

Популярные статьи

Новые статьи

Комментарии

Подключение сетевого кабеля к розетке

Главная » Статьи » Подключение сетевого кабеля к розетке

Подключение розетки RJ-45

1. Схема подключения розетки RJ-45
2. Видео подключения розетки RJ-45

Интернет сегодня занимает такую роль в нашей жизни, что сейчас практически не найти места, где бы не было возможности подключения в сеть. Будь то мегаполис или отдаленная деревня — интернет занимает свое пространство в домах и в жизнях их обитателей. Почти все современные приборы имеют возможность подключения, и уже никого не удивляет интерактивный холодильник или телевизор. Поэтому установка и подключение розеток под проводной интернет очень актуальная тема и если вы еще не сталкивались с этой задачей, то велика вероятность, что рано или поздно это случится. Вы можете вызвать мастера из персонала вашего провайдера для установки розетки RJ-45, хотя при желании эту работу можно провести самому. В проводах для подключения к интернету текут токи низкого напряжения и при подключении розетки RJ-45 можно не опасаться удара током. Если вы решили сделать работу, не прибегая к помощи, эта статья с видео вам в этом поможет.

Сетевая розетка RJ-45 является стандартным изделием, в зависимости от производителя, отличающиеся лишь внешним видом. Задаваясь вопросом, какое количество розеток для телефона, а какое для интернета устанавливать, можно не задумываясь устанавливать для подключения розетку для подключения к интернету RJ-45, так как к ней можно подвести телефонный провод и подключать телефон.

Схема подключения розетки RJ-45

Схема подключения розетки RJ-45 не представляет никакой особой сложности. Удалив наружную изоляцию с кабеля на два три сантиметра, расплетаем 4 парные жилы и очищаем их от изоляции, желательно специальным ножом (стриппером). Вскрываем корпус для внутреннего подключения розетки RJ-45. Видим, что все контакты выделены определенным цветом соответствующим нужному проводу так, что ошибиться будет трудно. Очищать провода нужно с таким расчетом, чтобы провод, выходящий из корпуса, был укрыт внешней изоляцией, а оголенная часть была лишь в месте контакта с защелкой. В сетевых розетках для подключения RJ-45 Legrand очищать изоляцию с витых пар не обязательно.

Контакты этих розеток сами пробивают защитную оболочку провода. Модели этих марок зарекомендовали себя надежностью, красотой и простотой подключения. Защелки контактов розетки RJ-45 работают на удержание, и следует просто приложить к ним соответствующий провод и нажать на него сверху ножом или тонкой отверткой или закрыть специальный зажим, предусмотренный в некоторых моделях розеток. Убедившись, что контакты надежно удерживают провода во всех точках, вставляем розетку в гнездо в стене и заворачиваем крепежные болты до момента удержания розетки в нужном положении. Прикручиваем или одеваем верхнюю крышку. В случае если сетевой провод подключен к станции розетку RJ-45 можно сразу же использовать по назначению. Провод от станции необходимо убрать в стену или в специальный проводной канал.

В некоторых случаях имеет смысл для подключения двойная розетка RJ-45, так как для каждого компьютера необходим свой порт для соединения с сетью. Принцип подключения и установки у них тот же.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения розетки RJ-45

Для наглядности предлагаем вам посмотреть видео урок подключения розетки RJ-45.

Монтаж розеток компьютерных RJ-45 Легранд (Legrand). mp4 Чиним интернет 3. Как подключить интернет розетку.

Желаем вам удачи и быстрого интернета.

mainavi.ru

Подключение интернет розетки RJ45

Развитие интернета привело к возможности использования всемирной паутины практически в любой точке земли, куда добралась проводная связь или станции мобильной связи. Зачастую интернет-провайдеры прокладывают кабель (витую пару) от распределительного устройства до компьютера, или просто оставляя свободный разъем для подключения к ноутбуку. Однако из-за развития бытовой техники подключение к интернету может потребоваться для телевизора (или нескольких телевизоров в одной квартире), второго компьютера или ноутбука, и даже современный умный холодильник захочет подключиться к сети. Для решения этой проблемы можно пойти двумя способами: созданием беспроводной сети WI-FI или прокладкой дополнительных кабельных сетей. Последний вариант, предусматривающий установку розеток с интерфейсом RJ45, рассмотрим более подробно в данной статье. USB розетки в быту Сетевые розетки с интерфейсом RJ45 предназначены для подключения витой пары. Витая пара представляет собой специальный информационный кабель с четырьмя парами проводов. Скорость передачи информации по таким сетям достигает 1000 МБит/сек. Рисунок 1 Дальше перейдем к рассмотрению установки и подключения интернет розетки. Для примера возьмем встраиваемые интернет розетки Legrand и ABB. Установку любой розетки стоит начинать с прокладки кабеля (в нашем случае витой пары) до места установки. В итоге у нас должно получиться монтажное отверстие для установки подразетника и свободный конец витой пары, который будет подключен к интернет розетке. Вывод кабеля из стены Рисунок 2

Подключение интернет розетки Legrand

Для подключения интернет розетки Legrand к домашней сети производитель сделал специальную маркировку на задней крышке розетки. Подключение витой пары к сетевой интернет розетке следует выполнять следующим образом: 1. Снимаем заднюю часть розетки с маркировкой, повернув фиксатор перпендикулярно корпусу. 2. Через отверстие в снятой задней крышке розетки пропускаем витую пару. Рисунок 3 3. Снимаем защитную оболочку с кабеля и размещаем жилы витой пары в пазах задней крышки интернет розетки. Чтобы не ошибиться в расположении жил кабеля стоит придерживаться обозначений на задней крышке розетки. Для большинства сетевых устройств стоит выполнять подключение по схеме В (для розеток Legrand). Рисунок 4 4. После разводки всех жил витой пары по пазам задней крышки можно устанавливать крышку обратно в посадочное место на интернет розетке. Рисунок 5 5. Подключаем провода витой пары к выводам интернет розетки. Преимущества розеток Legrand в том, что для правильного подключения витой пары необходимо лишь следовать маркировке при расположении жил кабеля в пазах задней крышки отверстия. При фиксации задней крышки лезвия в посадочном месте прорезают изоляцию проводов витой пары, а контакты розетки находятся внутри посадочного места для задней крышки. Поэтому после установки задней крышки нет необходимости зачищать концы жил витой пары для подключения к каким-либо клеммам интернет розетки. Торчащие жилы проводов после фиксации задней крышки просто обрезаются таким образом, чтобы не допустить касания жил витой пары между собой. Рисунок 6 6. Подключение витой пары к интернет розетке Legrand закончено. Надеваем декоративную переднюю панель и проверяем правильность подключения, подсоединив сетевой кабель к роезтки и компьютеру. Рисунок 7

Подключение интернет розетки ABB

Интернет розетка ABB Busch-Jaeger BASIC 55 имеет иной механизм подключения. Каждая жила витой пары подключается вручную к соответствующей клемме интернет розетки. Рисунок 8 Рисунок 9 Интернет розетка ABB серии ZENIT также потребует установки вручную каждой жилы витой пары в соответствующую клемму модуля подключения интернет розетки. Рисунок 10

На большинстве современных интернет розеток имеется вся необходимая маркировка для правильного подключения витой пары. Даже простейшие интернет розетки имеют пусть и не цветовую маркировку, но цифровую, которая позволит правильно выполнить подключение витой пары в соответствии с вашей схемой подключения сети.

Добавлять комментарии могут только зарегистрированные пользователи.[ Регистрация | Вход ]

Новости сайта ukrelektrik.com

Последние статьи ukrelektrik.com

Последние ответы на форуме ukrelektrik.com

Автоматика 2alpilip Артём / 24 Всё обо всём — общение kristina-asmus-3d elektro / 114 Кабели/провода Sanya puraxin / 12

ukrelektrik.com

Подключение интернет-розетки

Без сети Интернет сегодня нельзя представить ни один жилой дом или общественное помещение. Несмотря на то, что раздача с беспроводной сети wi-fi более удобна и может использоваться сразу несколькими пользователями, без подключения интернет-кабеля не обойтись, поскольку кабельная передача данных является более стабильной и быстрой. Чтобы пользоваться дома интернетом, необходимо подключение интернет-розетки, или, так называемой информационной розетки.

Применение и виды информационных розеток

Устройство интернет розетки

Помимо домашнего пользования, существует немало областей для обязательного или желательного монтажа интернет-розетки:

• Серверные помещения, офисы, учебные аудитории
• Конференц-залы
• Электронные библиотеки
• Магазины по продаже электроники
• Мастерские по ремонту и обслуживанию компьютерной техники
• Помещения с требованиями повышенного уровня безопасности от проникновения.

Большинство офисов и аудиторий имеет как беспроводной доступ к интернету, так и оснащенную мебель с розетками для подключения сетевого кабеля. Современные работодатели в сфере ИТ-технологий стремятся обеспечить своих сотрудников розеточными конструктивами с возможностью подключения ноутбуков, компьютеров, телефонов, принтеров.

Как и электрические, информационные розетки бывают двух типов: для внутреннего или наружного монтажа. В первом случае в стену монтируется коробка из пластика, внутрь которой вставляется контактная часть розетки, затем закрывается панелью. Во втором случае это небольшой пластиковый корпус, прикрепляемый на стену. Его устройство простое: корпус с контактной пластиной, к которой подключаются провода, и защитный колпачок. По числу точек подключения устройства бывают одинарными или двойными. Механизм подключения любого типа компьютерных розеток одинаков: к металлу проводника, у которого предварительно срезается защитная оболочка, плотно прижимается металл контактов-микроножей.

Установка интернет-розетки

Разьём RJ-45

Особенностью информационных розеток является то, что они имеют особый тип проводов – витую пару. Это четыре пары связанных друг с другом проводков из меди, помогающие гасить возникающие помехи во время передачи электрического сигнала.

Большинство современных интернет-розеток используют разъем с 8 контактами, называемый RJ-45.

Установка интернет-розетки начинается с планирования места для размещения кабеля. Если в доме используется более 2 компьютерных подключений, рекомендуется вывести кабель к одной точке в квартире и подключить точку доступа wi-fi.

Когда кабель будет подведен к нужному месту, этот участок помечается маркером для того чтобы произвести монтаж подрозетника. Для этого подойдет обычный электрический подрозетник. В стену засверливается коронка подходящего размера, пространство под подрозетник при этом следует очистить от грязи, затем закрепить с помощью гутсой алебастровой смеси. Затем можно приступать к разводке проводов и подключению кабеля к розетке.

Подключение интернет-кабеля к розетке

Чтобы подключить интернет-кабель к розетке, нужно подсоединить его к пластиковому коннектору RJ-45. Он изготовлен из прозрачного пластика, через который можно разглядеть цветные проводки. С помощью этого коннектора и происходит соединение кабеля с контактами в розетке. Для этого необходимо обжать концы на коннекторе с помощью специального инструмента, который позволяет получить качественные контакты. Сначала с кабеля снимается защитная изоляция примерно на 8 см от конца. Если помимо 4 витых пар разной расцветки имеется экранирующая оплетка, ее можно отогнуть в сторону, т.к. она не понадобится. Витые пары нужно раскрутить и расположить в порядке, соответствующем подсоединению по схеме «В». Провода должны быть плотно прижаты друг к другу, а концы ровными. После этого они аккуратно вставляются внутрь коннектора до самого края, при этом нужно следить, чтобы они попали на специальную дорожку. Коннектор вставляется в обжимной инструмент и обжимается.

Подключение интернет-розетки легранд

Розетка легранд

Розетки Legrand являются распространенными среди остальных. Устройства этого производителя имеют один из лучших механизмов фиксации жил. Как правильно подключить розетки legrand:

1. С помощью обжимного инструмента с кабеля снимается внешняя изоляция, чтобы были видны 4 витые пары. Их следует выровнять для удобства дальнейшей работы.
2. С розетки снимается лицевая панель, для чего следует открутить один болтик, который ее фиксирует.
3. Разворачивается внутренний механизм. На задней грани можно заметить рукоятку-фиксатор белого цвета. Ее нужно повернуть по направлению против часовой стрелки, затем снять часть фурнитуры.
4. В той части корпуса, которую сняли, находится отверстие. Туда нужно вставить кабель так, чтобы белый фиксатор был направлен «на себя».
5. На верхней грани находятся две схемы с разными цветами под каждым номером. Выбираем схему «В».
6. В соответствии с расцветкой выбранной схему необходимо вставить каждую из жил внутрь фиксатора. Ничего страшного, если они не будут входить до конца.
7. После этого нужно взять основную часть розетки легранд и подключить к ней тот элемент, в который были вставлены жилы, затем повернуть рукоятку по направлению часовой стрелки. После того, как фиксатор плотно зафиксируется, жилы протолкнутся внутрь с помощью дополнительных выемок.

После этих действий устройство устанавливается в подрозетник, выкручиваются распорки, затем крепится лицевая панель.

Подключение интернет-розетки по цветам

Цветовая распиновка интернет-провода

При установке розеточного корпуса его нужно расположить так, чтобы входное отверстие для кабеля было направлено вверх, а компьютерный разъем – вниз. После этого можно подключить розетку:

1. С кабеля снимается защитная изоляция примерно на 5см.
2. Розетка внутри имеет плату, на которой прикреплен небольшой пластиковый хомут. Внутрь него нужно завести провода и закрепить таким образом, чтобы зачищенные участки провода находились ниже этого хомута. Далее схема подключения производится аналогично процессу подключения розетки легранд.

Розетка внутри своего корпуса имеет гнездо для подключения информационного коннектора. Поэтому, перед тем, как подключить интернет-розетку, следует обратить внимание на цветовую схему подключения. Все восемь проводков разного цвета подключаются к соответствующей ламели, пронумерованной от 1 до 8. Существует две схемы по цветам:

• Схема подключения интернет-розетки «А»

Номеру «1» соответствует бело-зеленый проводок;

Номеру «2» — зеленый;

«3» — оранжево-белый;

«4» — синий;

«5» — бело-синий;

«6» — оранжевый;

«7» — бело-коричневый;

«8» — коричневый.

• Схема подключения по типу «В»

Похожа на первую схему, с отличием в том, что бело-зеленый и зеленый, а также оранжевый и бело-оранжевый меняются местами. Следовательно, номер 1 схемы «А» меняется местами с номером 3 схемы «В», номер 2 – с номером 6, номер 3 – с номером 1, а 6 – с номером 2.

В России используется преимущественно схема «В».

Подключение двойной розетки

Если необходимо наличие розетки с подключенными одновременно компьютером и телефоном или факсом, используется устройство с двумя коннекторами. Двойная розетка подключается следующим образом: к ней подводятся два кабеля, далее осуществляется распиновка по цветовой схеме. Чтобы не запутаться, следует внимательно смотреть на пазы: их цвет соответствует расцветке жил. После опускания внутрь пазов концов проводов они встанут на место, контактные площадки сами их закрепят при опускании крышки. Те же действия проводятся со второй клеммой, после этого нужно убедиться в работоспособности конструкции и закрыть декоративную планку.

stroypomochnik.ru

Как обжать сетевую розетку

Принцип обжатия компьютерной розетки не отличается от аналогичных действий с витой парой. Однако есть нюансы, зависящие от цвета изоляции, так что схема выглядит таким образом:

Прежде чем обжать и установить розетку, необходимо обозначить место расположения корпуса. Для внутренней розетки корпус защелкивается внутри, значит, поставить его следует в самое удобное место для техники.

При внешней розетке возле короба ее крепят на несколько саморезов либо двухсторонний скотч. Далее с витой пары снимают оплетку и расплетают проводки. Затем нужно разложить их по цвету, а после отпрессовать до характерного щелчка инструмента (экстрактора). В результате вы получаете аккуратно зафиксированный провод витой пары в конце паза.

Обжим происходит в такой последовательности:

1. Обрезка конца кабеля резаком в инструмент обжима
2. Снятие изоляции с провода, который помещен в обжимной экстрактор
3. Укорачивание проводков на 1,5 см и выравнивание их под один уровень
4. Размещение проводника в коннекторе и проверка правильности входа и фиксации провода в разъеме
5. В устройство для обжима вкладывается коннектор
6. Зажимаются клещи до той степени, чтобы контакты коннектора притиснули проводники кабеля.

Если приобрести кроссировочный нож не удалось, вполне возможно обойтись и без него, главное, чтобы длина провода была достаточной.

В данном случае использование патчкорда даже неуместно.

В больших помещениях можно просто расположить длинный провод с обжатыми коннекторами RJ 45 на основном проводе, но без применения розетки с патчкодом 5E.

Узнать, насколько правильно вы обжали кабель, можно путем помещения его в коммутатор ХАБ. Если работает – значит, все выполнено, как надо.

Кроме того, на компьютерном рынке есть достаточно много тестеров разной ценовой категории, которые могут проверить витую пару на работоспособность. Притом работают они по одному принципу, так что смысла переплачивать нет.

На фото изображен тестер, который оснащен передатчиком и приемником, подключающимися через два разъема, перечисленные выше (RJ 45 и Cat 5e). Этот прибор показывает, какие провода перекручены, поменяны парами, кроме этого, он проверяет и целостность проводка. Если соединение правильное, приемник поочередно загорается разными цветами светодиодов.

Чтобы подключить розетку вам понадобиться всего лишь плоская отвертка и тонкий нож.

Оболочку кабеля снимают не больше трех сантиметров, затем раскручивают проводки на 15 мм. По схеме проводки помещают в гребенку отверткой, а после ножом до упора. При особом желании в одно гнездо помещают два провода витой пары (но при их объединении).

Недостаток двойного подключения: низкая скорость передачи данных.

Эффективную фиксацию проводника в розетке обеспечивает инструмент для утрамбовки провода на глубину, максимальную для розетки. Таким инструментом может выступить обычный пинцет или тонкая отвертка. Проводки для вбивания в клеммы зачищать не нужно, так как в розетке есть специальные надрезы, которые очищают их от изоляции.

Затем следует на модуль розетки подтянуть кабель. При этом он также очищается на 3 см от основной изоляции, и раскручиваются проводки на 1,5 см.

Теперь вам нужно зафиксировать кабель стяжкой на плате приспособления. Избавьтесь от выступающей стяжки кусачками.

Обратите внимание, что на каждой схеме есть пометки, какой кабель и куда присоединять. Для этого предусмотрена табличка, как на следующем фото.

Прикрепить коробку с розеткой можно на шурупы или двухсторонний скотч.

Для снятия крышки розетки достаточно немного прижать пальцами обе стороны коробки, и она откроется.

Посмотреть, как обжатие происходит на практике, можно на видео.

В завершение хочется пожелать успехов в ремонте, и соблюдайте технику безопасности!

ogodom.ru

---

Смотрите также

• Кабель апвббшп 4х240
• Межблочный кабель своими руками
• Гофротруба для кабеля уличная
• Прозвонка проводов и кабелей
• Инкаб оптический кабель
• Сварка оптоволоконного кабеля
• Одножильный или многожильный кабель какой лучше
• Монтаж сип кабеля от столба к дому
• Испытания кабеля высокого напряжения
• Кабель для варочной панели
• Прокладка кабеля в кабель канале расценка

Знакомство с разъемом RJ45 — NavePoint

Что такое “RJ45”?

RJ45 — тип разъема, обычно используемый для Ethernet сети. «RJ» в RJ45 означает «зарегистрированный разъем». Зарегистрировано интерфейсы были впервые определены в Универсальном коде заказа услуг (USOC). система Bell System для выполнения мандата Федерального Комиссия по связи (FCC) в 1970-х годах. Зарегистрированные валеты были впоследствии кодифицированный в заголовке 47 Свода федеральных правил, часть 68. «45» в RJ45 просто относится к 45 ^{-й код} стандарт интерфейса.

Хотя мы часто видим RJ45 в качестве разъема, технически RJ45 — это стандарт проводки, который не имеет физической формы.

8P8C по сравнению с RJ45

8P8C расшифровывается как «8-позиционный 8-контактный» модульный разъем. RJ45 описывает стандарт проводки, в котором используется разъем 8P8C. Другими словами, «Разъем RJ45» следует называть «разъем 8P8C с RJ45». проводка.» Тем не менее, чтобы сделать сообщение в блоге кратким, мы будем продолжать использовать фраза «разъем RJ45» с пониманием того, что это технически неправильно

TIA-568A и TIA-568B

TIA-568 — это набор телекоммуникационных стандартов от Ассоциация телекоммуникационной промышленности (TIA). Стандарты T568A и T568B являются назначение пар контактов для восьмипроводной сбалансированной витой пары сопротивлением 100 Ом подключение к модульным разъемам 8P8C. Каждый разъем RJ45 имеет восемь контактов, это означает, что кабель RJ45 содержит восемь отдельных проводов. Если вы внимательно посмотрите на конец кабеля Ethernet, вы можете видеть, что четыре из них сплошного цвета, а остальные четыре полосатые.

Обратите внимание, между цоколевкой Т-568А и цоколевкой T-568B, зеленый и оранжевый цвета перевернуты. Если вы подключаетесь к существующих сетей Ethernet, важно выяснить, является ли мужской или гнездо, к которому подключается ваш разъем, это T-568A или T-568B. Правило thumb должен следовать существующей схеме распиновки, потому что они не должны используются взаимозаменяемо. Однако в случае, когда предыдущая ссылка не существует, используйте Т-568А для установки в жилом или государственном настройка контракта.

Диаметр провода

Не все разъемы RJ45 одинаковы и не являются одним целым размер подходит для всех типов кабелей CAT. При покупке разъемов RJ45 всегда проверьте характеристики посадки разъема или диаметр кабельного разъема и допустимый диаметр изоляции проводника. Диаметр кабельного разъема относится к внешний диаметр кабеля Ethernet и диаметр изоляции проводника относится к внешнему диаметру каждого отдельного провода внутри вашей сети Ethernet. кабель. Убедитесь, что и кабель, и провода подходят к выбранному разъему.

Экранированный и неэкранированный

Чтобы установить экранированную систему, необходимо выполнить сопряжение экранированных кабели с экранированными разъемами. В нашем предыдущем блоге FTP против UTP: Преодолевая шум, мы обсудили различные типы экранирование в кабелях. К счастью, в разъемах есть только один тип экранирования, поэтому убедитесь, что вы покупаете экранированные разъемы для вашей экранированной системы. В будущем сообщений, мы обсудим важность экранированной системы. Убедитесь, что вы подписали подпишитесь на нашу рассылку, чтобы быть в курсе наших последних блогов!

Загружать или не загружать

Крышка багажника представляет собой резиновый компонент, защищающий разъем от объемных зацепов кабеля, обеспечивая при этом разгрузку от натяжения. Его можно скользить над разъемом RJ45 или напрессованным на него. Разгрузка от натяжения, формованная поверх разъем обеспечивает наилучшую защиту от заедания. Два основных преимущества загрузки крышки защищают от пыли и снижают риск случайного Отключить.

На рынке представлены три основных типа ботинок:

• Ботинок куполообразного типа

• Ботинок с крючком

• Ботинок с ушками

5 чтобы отсоединить разъем, что делает его лучшим выбором для соединений, которые должен оставаться как есть в течение длительного периода времени.

Ботинок с крючком обеспечивает наименьшее сопротивление при попытке чтобы отсоединить разъем, что делает его лучшим выбором для соединений, которые требует частых повторных подключений.

Сапоги с ушками занимают промежуточное положение между двумя другими типами в с точки зрения сложности отключения, предлагая хорошее количество защита от случайного отключения.

Примечание. Чехлы для экранированных и неэкранированных разъемов RJ45 не взаимозаменяемы, поэтому убедитесь, что вы покупаете правильный ботинок для защиты необходимость.

Резюме

Вкратце, RJ45 — это стандарт проводки, а 8P8C — тип разъема, используемого для наших сетевых подключений RJ45. Распиновка Т-568А и Т-568Б не должны использоваться взаимозаменяемо. Убедитесь, что вы покупаете разъем, который подходит диаметры вашего кабеля, и если вам нужно экранирование, купите экранированный разъем. Сапоги не обязательны, но желательны. Различные типы ботинки будут генерировать различные уровни сопротивления при отсоединении кабеля. Итак, решите, какой тип обуви лучше всего подходит для вашего потребности. Формованные разгрузки от натяжения лучше защищают от заеданий, чем собранные. разгрузки от натяжения. Ознакомьтесь с подборкой патчей NavePoint кабели!

Свяжитесь с отделом продаж или обслуживания клиентов NavePoint по телефону 888-505-1363, чтобы узнать больше о том, как мы можем помочь с вашими конкретными потребностями!

Copyright © 2021 Infinite Electronics International, Inc. Все права защищены.

Разъем RJ45

Вы можете использовать свои настольные компьютеры и ноутбуки для любых целей, если они подключены к Интернету. Хотите ли вы использовать его для продуктивной работы и офисных задач или для простых развлечений, компьютер, подключенный к Интернету, позволит вам делать все это. Обычно людям нравится подключать свои системы к Интернету через Wi-Fi, поскольку он довольно прост в использовании, особенно для портативных устройств, таких как ноутбуки.

Хотя у WiFi есть много проблем, таких как диапазон, задержка, потеря сигнала и другие. По этой причине все высокопроизводительные сетевые приложения используют соединение Ethernet. И в большинстве случаев это соединение Ethernet осуществляется через очень популярный разъем RJ45. Но, если вы с ним не знакомы, то это руководство по разъему RJ45 как раз для вас. Вы можете найти все, что связано с RJ45, следуя этому руководству до конца.

Описание

Что такое разъем RJ45?

Если вы новичок в проводных сетях, то, скорее всего, вы не знакомы с различными устройствами и разъемами, используемыми в них. Это также включает разъем RJ45, который в основном используется для соединений Ethernet между различными устройствами в любой данной проводной сети. Разъем RJ45 — очень популярный физический разъем, используемый для сетевых приложений, который в первую очередь предназначен для телефонов.

Полное название разъема RJ45 — штекер RJ45 8P8C. Это просто означает, что он имеет в общей сложности восемь позиций и восемь проводников. Это модульный разъем для телекоммуникаций и сетей, который можно настроить в соответствии с вашими потребностями. Что касается его современных приложений, то он в основном используется для подключения компьютеров к сети LAN. Вы можете узнать больше о разъеме RJ45, последовательно изучив следующие факторы:

RJ означает зарегистрированный разъем

Хотя мы уже заявили и объяснили некоторые важные аспекты разъема RJ45, некоторым из вас может быть интересно узнать больше о его названии. RJ45 означает зарегистрированный разъем 45, где число 45 просто обозначает стандартную форму этого разъема.

Что касается части зарегистрированного разъема, это просто означает, что RJ45 является физическим стандартом, используемым для сетевых интерфейсов во всех видах приложений. Являясь физическим стандартом, он устанавливает стандарт схемы проводки, используемой для разъема RJ45. Вы также можете найти другие разъемы стандартного типа RJ, такие как RJ11, RJ14, RJ25 и т. д., где все они имеют разные размеры и функции.

Детали RJ45

Несмотря на то, что RJ45 используется для всех видов использования, его конструкция довольно проста, поскольку состоит из ограниченного количества деталей. В любом разъеме Rj45 вы найдете следующие детали:

• Медные штифты, которые используются для соединения с медными линиями
• Зажим для крепления разъема RJ45 к порту RJ45 и выпуску
• Обжим для фиксации кабеля внутри разъема RJ45

Все эти детали находятся на обеих сторонах кабеля Ethernet с обоими разъемами RJ45.

Кабели RJ45

Как упоминалось ранее, RJ45 — это разъем 8P8C с высокой степенью модульности, поскольку он поддерживает различные конфигурации кабелей. Хотя вы можете создавать всевозможные комбинации, две самые популярные из них включают кабели CAT5 и CAT6. Они также известны как стандарты T-568A и T-568B, которые используют одни и те же разъемы, но с разными кабелями, как показано на рисунке:

T-568A:

1. Белый/зеленый (прием +)
2. Зеленый (прием -)
3. Белый/оранжевый (передача +)
4. Синий
5. Белый/Синий
6. Оранжевый (Передача -)
7. Белый/Коричневый
8. Коричневый

T-568B:

1. Белый/оранжевый (передача +)
2. Оранжевый (Передача -)
3. Белый/Зеленый (Прием +)
4. Синий
5. Белый/Синий
6. Зеленый (прием -)
7. Белый/Коричневый
8. Коричневый

Разъем RJ45, используемый для

Теперь, когда вы знаете больше о разъеме RJ45 и его физической конструкции, вам может быть интересно узнать больше о его применении и о том, для чего используется разъем RJ45. Основное применение разъема RJ45 — кабели Ethernet, где он используется для формирования сетей.

Независимо от того, соединяете ли вы компьютеры друг с другом для создания локальной сети или хотите, чтобы ваша система была подключена к Интернету, RJ45 позволяет вам делать и то, и другое. Что касается его первоначального применения и того, почему он был разработан, RJ45 в первую очередь предназначался для использования в телекоммуникационных и телефонных приложениях для подключения устройств на большие расстояния для связи.

Изучив все эти различные детали, касающиеся разъема RJ45, вы должны иметь довольно хорошее представление о его функциях и возможностях. Помимо основных сведений о разъеме RJ45, мы также подробно объяснили его детали и кабели. Но самое главное, вы можете найти некоторые из наиболее распространенных приложений, для которых используется разъем RJ45. Если вы ознакомились со всеми подробностями, касающимися разъема RJ45, представленного выше, обязательно поделитесь своими мыслями в разделе комментариев. Вы также можете задать любые вопросы вниз, если они у вас есть!

Разъем RJ45 — VCELINK

перейти к содержанию

Ваша корзина пуста

Продолжить покупки

Есть аккаунт?

Войдите, чтобы проверить быстрее.

Загрузка…

Избранное Бестселлер По алфавиту, А-Я По алфавиту Z-A Цена, от низкой к высокой Цена, от высокой к низкой Дата, старая к новой Дата, от нового к старому

13 Продукт(ы)

Вилка CAT7 RJ45 VCELINK

$8,99 ~ $314,99

10 ШТ. 30 ШТ. (5% СКИДКА) 50 ШТ. (СКИДКА 10%) 100 ШТ. (СКИДКА 15%) 500 ШТУК (30% СКИДКА)

Купить сейчас

Сквозной разъем CAT6 RJ45 VCELINK

$3,99 ~ $139,99

10 ШТ. 30 ШТ. (5% СКИДКА) 50 ШТ. (СКИДКА 10%) 100 ШТ. (СКИДКА 15%) 500 ШТУК (30% СКИДКА)

Купить сейчас

Разъем CAT5E VCELINK

$3,99 ~ $139,99

10 ШТ. 30 ШТ. (5% СКИДКА) 50 ШТ. (СКИДКА 10%) 100 ШТ. (СКИДКА 15%) 500 ШТУК (30% СКИДКА)

Купить сейчас

Концы кабеля Ethernet CAT6 VCELINK

$6,99 ~ $244,99

10 ШТ. 30 ШТ. (5% СКИДКА) 50 ШТ. (СКИДКА 10%) 100 ШТ. (СКИДКА 15%) 500 ШТУК (30% СКИДКА)

Купить сейчас

Модуль CAT8 Keystone без инструментов VCELINK

$41,99 ~ $142,59

5 ШТ. 10 ШТ. (5% СКИДКА) 20 ШТ. (СКИДКА 10%) 50 штук (СКИДКА 15%)

Купить сейчас

Ботинки RJ45 в нескольких цветах VCELINK

$5,99 ~ $50,99

Купить сейчас

Модульная вилка CAT6 RJ45 VCELINK

$6,99 ~ $244,99

10 ШТ. 30 ШТ. (5% СКИДКА) 50 ШТ. (СКИДКА 10%) 100 ШТ. (СКИДКА 15%) 500 ШТУК (30% СКИДКА)

Купить сейчас

Разъем RJ45 CAT6A без инструментов VCELINK

$6,99 ~ $44,59

2 ШТ. 4 ШТ. (5% СКИДКА) 6 ШТ. (СКИДКА 10%) 12 ШТ. (СКИДКА 15%)

Купить сейчас

Совместимые продукты

Универсальный обжимной инструмент RJ45 VCELINK

21,99 ~ 279,99 долларов США

Купить сейчас

Инструмент для обжима Ethernet VCELINK

29,99 $ ~ 381,99 $

Купить сейчас

Сквозной обжимной станок RJ45 VCELINK

$28,99 ~ $369,59

Купить сейчас

Сквозной обжимной инструмент RJ45 VCELINK

29,99 $ ~ 381,99 $

Купить сейчас

Тестер RJ45 VCELINK

14,99 ~ 254,59 долларов США

Купить сейчас

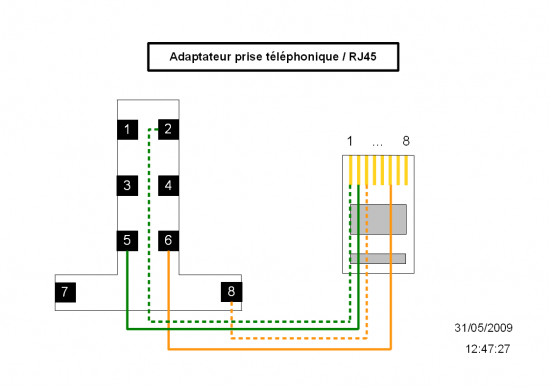

Разница между RJ45 и RJ11, RJ45 и RJ11

Со старых добрых времен аналоговых телефонов и факсов кабели и разъемы были неотъемлемой частью сетевой связи. Благодаря достижениям в области электроники, интернет-технологий и важности передачи данных помимо голоса спрос на частные бизнес-сети, а впоследствии и на необходимые устройства, только вырос. Разъемы RJ11 и RJ45 существуют очень давно, и фактически RJ45 все еще используется в сетях передачи данных с медным кабелем. RJ в основном означает зарегистрированный разъем, и, как следует из цифр в терминах, RJ11 намного старше, чем более поздний. Цифры 11 и 45 — это стандарты интерфейса. В этом посте сравниваются разъемы RJ45 и RJ11 и многое другое.

Что такое именный домкрат?

RJ означает зарегистрированный разъем. Эти разъемы служат интерфейсом для телекоммуникаций, а также сетей передачи данных. Они подключают голосовые устройства или устройства передачи данных к центральному маршрутизатору или модему, особенно в сетях небольшого размера. В больших сетях они используются с помощью коммутаторов. Любой разъем RJ45 имеет вилку и розетку. Штыревые части — это заглушки на концах кабеля Ethernet, а женские — разъемы на устройствах. В основном кабели Ethernet, используемые в сетях, представляют собой восемь спаренных жил, что означает наличие четырех наборов скрученных жил. Эта разводка основана на конфигурации 8P8C, где P обозначает положение, а C обозначает контакт. Стандартная проводка, используемая для работы сетевых разъемов RJ45, — T568A или T568B. Оба эти стандарта имеют разные типы подключения и имеют соответствующую цветовую маркировку. Штыревой разъем имеет расположение выводов, в которых все эти восемь жил кабеля Ethernet должны быть правильно подключены для правильного функционирования. С помощью этих разъемов вы можете просто подключить устройство непосредственно к модему или маршрутизатору для подключения к Интернету. Это особенно полезно при работе на автономных компьютерах.

Что такое RJ45 и RJ11?

Следующие указатели на кабельные разъемы RJ11 и R45 помогут вам лучше понять это.

• RJ11: RJ11, как обсуждалось ранее, широко использовался в аналоговой телефонии для соединения телефонного аппарата и кабеля. Сейчас он в основном используется для подключения к модемам и до сих пор используется в стационарных телефонах. Это разъем с 4 разъемами и шестью контактами, что означает, что вы не можете установить его в разъем RJ45. Он используется в телефонных линиях PSTN для подключения телефонных кабелей, которые технически отличаются от кабелей Ethernet.

• RJ45: В отличие от RJ11, эти разъемы используются как для телекоммуникационных сетей, так и для сетей передачи данных. Разъемы RJ-45 имеют 8 контактов и обычно используются для подключения кабелей Ethernet к коммутатору или модему последовательной передачи данных. Вы обычно найдете коммутаторы с разъемами RJ45 в медных кабельных сетях. Некоторые коммутаторы имеют порты RJ45, а также оптоволоконные порты SFP, поэтому их можно использовать и в оптоволоконных сетях. Таким образом, они обычно используются для сетей передачи данных, где также может быть IP-голосовая телефония. Как уже упоминалось, есть разъемы «папа» и «мама». Вот подробности.

  • Штекерные разъемы: Это подключаемые устройства, расположенные на другом конце кабеля Ethernet. Они могут быть экранированы в металлических корпусах, что помогает уменьшить электромагнитные помехи и сохранить уровень сигнала. Их можно использовать для увеличения длины кабеля, который может потребоваться для передачи данных на большие расстояния. Все, что вам нужно сделать, это подключить переходник «папа-папа». Это экономит на покупке длинного кабеля и связанных с ним проводных работах. Штекерные разъемы со специальным классом защиты IP предназначены для тяжелых условий эксплуатации и могут противостоять пыли, влаге, вибрации и т. д.

  • Розетки: Это утопленные розетки, в которые вставляется штекер. Также известные как розетки, они могут быть установлены на стенах или панелях или встроены в подключенное устройство.

В чем разница между RJ45 и RJ11?

Вот несколько советов, касающихся основных различий между RJ45 и RJ11:

• Внешний вид: Основное различие заключается во внешнем виде: разъем RJ45 шире, чем RJ 11, и имеет 8 контактов. RJ112 имеет 6 контактов и узкий штекерный конец. Цвет их булавок также отличается.


• Полоса пропускания: Поскольку разъем RJ 45 используется в сетях передачи данных с использованием кабелей Ethernet, он поддерживает пропускную способность 10 Гбит/с. Это может быть дополнительно расширено с использованием оптоволокна, такого как оптоволоконный кабель и оптоволоконный медиаконвертер. RJ11 поддерживает пропускную способность всего 24 Мбит/с.


• Позиция и контакт: Поскольку RJ45 имеет 8 контактов и соединительных портов, он называется 8P8C. На тех же линиях RJ11 называется 6P4C.


• Тип кабеля : разъемы RJ45 обычно подключаются к кабелям Cat5 и Cat6, а RJ11 просто подключается к телефонному кабелю.


• Подключение устройства : RJ45 может подключаться к различным устройствам в сети с медным кабелем, таким как коммутаторы, кабели, компьютеры, маршрутизаторы и т. д.


• Розетки и порты: Коммутаторы с разъемами RJ11 состоят в основном из двух розеток для двухлинейной телефонной системы. С другой стороны, коммутаторы с разъемами RJ45 бывают различных типов, например, управляемые коммутаторы или неуправляемые сетевые коммутаторы с 4, 5, 8, 10 или даже 20 портами. Некоторые коммутаторы также поддерживают оптоволоконные соединения и, следовательно, имеют порты SFP+ на одном конце и RJ45 на другом. Количество портов может варьироваться.


• Гибкость: 9Разъемы 0004 RJ45 определенно более гибкие, чем RJ11. Нельзя подключить разъем RJ11 к устройству, порту или интерфейсу, совместимому с RJ45; однако разъемы RJ45 обратно совместимы и подходят для аналоговых телефонных устройств на базе RJ11.


• Форма и размер: разъемы RJ11 имеют квадратную форму, обычно маленькие и компактные. Разъемы RJ45 длинные и в основном прямоугольные. Кроме того, они должны вмещать большее количество проводов, чем первые.

У вас есть существующая устаревшая сеть, которую вы планируете расширить с точки зрения дальности передачи и скорости? Если да, было бы разумно соединить оптоволокно с существующей сетью с медным кабелем. Однако убедитесь, что все сетевые устройства поставляются сертифицированным и надежным производителем и поставщиком. VERSITRON предлагает несколько сетевых устройств, совместимых как с медными, так и с оптоволоконными сетями. Компания предлагает сетевые коммутаторы и оптоволоконные медиаконвертеры с портами RJ45 для меди, а также портами SFP+ для оптоволокна.

RJ11 и RJ45 — различия и сравнение

Зарегистрированный разъем (RJ) — это стандартизированный сетевой интерфейс для подключения телекоммуникационного оборудования для передачи голоса и данных. Хотя спецификация включает в себя физическую конструкцию, разводку и семантику сигналов, эти термины часто используются в широком смысле для обозначения модульных разъемов. Таким образом, это сравнение сосредоточено на модульных разъемах, используемых в разъемах RJ11 и RJ45 .

RJ11 — наиболее широко используемый зарегистрированный разъем в телекоммуникациях. RJ11 имеет конфигурацию 6P2C или 6P4C и используется для подключения одной телефонной линии. RJ45 использует конфигурацию 8P8C. На самом деле разъем RJ45(S) — как определено в стандартизированной спецификации — используется редко, но RJ45 обычно относится к любому модульному разъему 8P8C, используемому в компьютерных сетях (Ethernet). Именно это значение RJ45, модульного разъема, сравнивается здесь. Спецификация, которой придерживается RJ45 в сети Ethernet, называется TIA/EIA-568.

Сравнительная таблица

Разъемы

Сравнительная таблица RJ11 и RJ45

	RJ11	RJ45
Конфигурация	6P4C (6 позиций, 4 разъема)	8P8C (8 позиций, 8 разъемов)
Использование	Телефоны, линии ADSL, модемные кабели. RJ11 в основном используется для голосовых приложений.	Компьютерные сети. RJ45 используется в сетях Ethernet или для подключения кабельных модемов к маршрутизаторам Wi-Fi.
Полоса пропускания	Разъемы RJ11 могут поддерживать скорость около 24 Мбит/с	RJ45 могут поддерживать скорость 10 Гбит/с через Ethernet при условии, что другое оборудование, такое как сетевые кабели, также поддерживает эту скорость.
Форма и размер	Компактный, квадратной формы	Более длинный, более прямоугольный

Внешний вид

Вилки RJ45 длинные и прямоугольные, шириной чуть менее 11,65 мм. Вилки RJ11 квадратные и короткие, шириной 9,65 мм. Вот несколько изображений разъемов и разъемов RJ45 и RJ11:

Комбинированный модульный разъем RJ11 и RJ45	Схема вилки и разъема RJ11	Схема вилки и разъема RJ45
Разъем RJ11	Разъем RJ45	Гнездо RJ45
Штекер разъема RJ45

Конфигурация и использование

Как показано на схеме выше, RJ45 использует конфигурацию 8P8C, что означает 8 позиций и 8 контактов (или разъемов, или проводников). Использование 8 контактов обеспечивает большую пропускную способность, поэтому RJ45 используется для приложений с интенсивным использованием данных, таких как Ethernet, и может поддерживать пропускную способность до 10 Гбит/с. Общая пропускная способность, конечно же, зависит от того, какие другие компоненты сети, такие как кабели или маршрутизаторы, могут поддерживать. RJ45 также иногда используется для VOIP-телефонов в офисах.

RJ11 используется для подключения отдельных телефонных линий и использует конфигурацию 6P2C или 6P4C. Имея только 2 из 6 доступных точек подключения, штекер RJ11 поддерживает приложения с ограниченной пропускной способностью. Сюда входят телефонные линии и соединения ADSL.

Другие типы разъемов RJ

RJ11 является наиболее широко используемым разъемом, за ним следуют RJ14 и RJ25. Для подключения телефонов используются все три типа разъемов — для одно-, двух- и трехлинейного обслуживания соответственно. Все это модульные разъемы с 6 доступными позициями. RJ11 технически использует центральные 2 контакта из 6 доступных и используется для подключения одной телефонной линии. RJ14 аналогичен RJ11, но рассчитан на две телефонные линии; он использует конфигурацию 6P4C, где используются 4 разъема из 6 позиций. RJ25 использует все 6 доступных позиций (6P6C) и может подключать 3 линии. RJ61 — аналогичный именной разъем на 4 линии; он использует конфигурацию 8P8C, аналогичную RJ45.

RJ22 , также называемая RJ10 , является самой маленькой из модульных вилок. Он имеет конфигурацию 4P4C и используется в телефонных шнурах. Это не официальная спецификация ACTA (Административный совет терминальных подключений).

Разъемы RJ12 также аналогичны разъемам RJ11, но имеют конфигурацию 6P6C. Они используются для подключения телефонной линии к основной телефонной системе, небольшим системам, подобным коммутаторам, используемым предприятиями для подключения к оператору связи снаружи и создания сети телефонов и добавочных номеров внутри. Разъемы RJ12 можно использовать вместо RJ11, поскольку RJ12 имеет все необходимые разъемы RJ11 (плюс 4 дополнительных).

Ссылки

• Зарегистрированный домкрат — Википедия
• Модульный соединитель — Википедия
• Как отличить вилки RJ10, RJ11, RJ12, RJ45 и BT — YouTube

• Следить за
• Поделиться
• Укажите
• Авторы

Поделитесь этим сравнением:

Если вы дочитали до этого места, подписывайтесь на нас:

«RJ11 против RJ45». Diffen.com. Diffen LLC, н.д. Веб. 30 сентября 2022 г. < >

Что такое разъемы RJ45? | Руководство по соединителям

Что такое модульные соединители?

Модульные разъемы обычно используются для телефонных систем, сетей передачи данных и низкоскоростных последовательных соединений. Эти разъемы недороги, относительно просты в подключении и легко подключаются и отключаются. Модульный разъем обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует вилку и разъем на месте при подключении. На просторечии, используемом в технологической отрасли, они называются разъемами «RJ». Технически это неверно, но соглашение об именах широко используется. RJ — это аббревиатура от Registered Jack, которая является частью системы кодирования, разработанной в 1970-х годов от AT&T для классификации телефонных услуг и оборудования. В системе, называемой Универсальным кодом заказа услуг (USOC), использовались обозначения, начинающиеся с букв RJ, для обозначения возможностей розеток в здании и того, как они должны быть подключены для подключения к телефонной сети общего пользования. Штекерные соединения RJ обычно заканчиваются с помощью специального инструмента для обжатия разъема на проводниках кабеля. Эти соединения часто выполняются в полевых условиях для удобства; однако кабель RJ заводской сборки обычно обеспечивает наилучшие характеристики.

Выберите модульный разъем, о котором вы хотите узнать больше:

6-контактный RJ-12

4-контактный RJ-11

10-контактный RJ-45

Декабрь MMP/MMJ

6-контактный разъем RJ-12 Информация

6-контактный RJ-12 Изображения

---

Разъем RJ-12 имеет 6 контактов, 6 проводников, расположенных в один ряд.

Этот разъем используется для приложений передачи голоса/данных: телефон (двухлинейный), сеть, периферийные устройства дальнего действия.

4-контактный разъем RJ-11 Информация

4-контактный RJ-11 Изображения

---

Схема проводки для однолинейного телефона была обозначена как «RJ11», и это название закрепилось за разъемом, используемым на телефонном шнуре. Сегодня RJ-11 широко используется в индустрии связи для обозначения 6-контактного 4-проводного модульного разъема или гнезда.

Информация о RJ-45

Изображения RJ-45

---

8-контактный 8-жильный модульный разъем, который чаще всего используется для сетей передачи данных, таких как Ethernet. Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

10-контактный RJ-45 Информация

---

Это 10-контактный 10-жильный модульный разъем. Это относительно необычный разъем. Типичное применение этого разъема — на кабеле T1.

Информация о RJ-48

---

RJ-48 фактически представляет собой тот же модульный разъем, что и разъем RJ-45, поскольку он имеет 8 контактов и 8 проводников. Однако этот термин часто используется для описания экранированной версии разъема RJ-45. Соединения RJ-48 обычно используются для T1 или других приложений с «выделенной линией».

Информация DEC MMP/MMJ

ДЕК ММП/ММЖ

---

Специальная версия 6-контактного (RJ-11/12) штекера. MMP означает «модифицированный модульный штекер» (MMJ — «модифицированный модульный разъем»), и его легко узнать по фиксирующему язычку, смещенному от центра корпуса штекера.

Соединения MMP/MMJ часто встречались на оборудовании, производимом ныне несуществующей корпорацией Digital Equipment Corporation (DEC), поэтому название этого разъема сохранилось.

Информация о RJ-22

---

Уменьшенная версия модульной вилки RJ-11, RJ-22 имеет только 4 контакта. Обычно используется в телефонных трубках. RJ-22 — это «неофициальное» обозначение, не являющееся частью официального USOC, признанного FCC.

Предлагаемые ссылки

---

Википедия — Модульный разъем

Другие продукты

---

Популярные модульные продукты

1 фут (0,3 м) неэкранированный (UTP) сетевой соединительный кабель Ethernet категории 6 — синий

CG-27140 | C2G

Конструкция без зацепов для сетевых адаптеров, концентраторов, коммутаторов, маршрутизаторов, DSL/кабельных модемов, патч-панелей и других высокопроизводительных сетевых приложений.
