Содержание:

• Как подключить розетку
• Видеоинструкция по монтажу
• Способы подключения розеток
• Подключение розетки к электросети
• Как подключить двойную розетку
• Подключение розеток с выключателем
• Подключение розеток с заземлением
• Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу



Способы подключения розеток



У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.
2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т. д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:



3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

• Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

• Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.



Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.





Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.



Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.



Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).



Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.



Установка, выравнивание и фиксация как в предыдущем случае.



Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).



Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

• Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

• Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.



3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.



 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.



Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.



Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.











Схема подключения проводов., калькулятор онлайн, конвертер

Содержание

1. Как выбирать?
2. Подключение автомагнитолы
3. Подключение колонок
4. Как правильно: автомат перед счётчиком или после
5. Подключение мотора трёхфазного
6. Датчик скорости автомобиля Нива Шевроле
7. Порядок обжима витой пары
8. Прямой 8-проводниковый кабель
9. 8-проводниковый кроссовер
10. Прямой 4-проводниковый кабель
11. 4-проводниковый кроссовер
12. Что собой представляет витая пара
13. Сходство и различие контакторов и пускателей
14. Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока
15. Подключение скважинного насоса без вспомогательного оборудования
16. Порядок подключения телефонной розетки
17. Проведение подготовительных работ
18. Зачистка концов жил
19. Подключение проводов розетки
20. Подключение телефонной розетки
21. Коммутация двухжильным проводом (RJ-11)
22. Подключение розетки 4-х жильным проводом (RJ-12)
23. Подключаем розетки в соответствии расцветки проводов
24. Разделка кабеля и подключение
25. Процесс установки
26. Подготовительные работы
27. Подсоединение проводов к розетке
28. Подключение розетки

Как выбирать?

Желательно, чтобы купленные автоматы  соответствовали таким параметрам:

• току сети квартиры, дома – постоянный, переменный или комби;
• способу работы. Управляться в ручном режиме или моторным приводом;
• методу сбора в единый комплекс – вставными, выдвижными или постоянными;
• типу расцепителя – читайте выше;
• классности автовыключателей;
• величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом,  каким проводом лучше соединить автоматы и каким наилучшим способом.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Подключение мотора трёхфазного

Ротор, подсоединённый по трёхфазной схеме, вращается посредством поля магнитного, которое появляется от тока, возникающего в различное время по разнообразным обмоткам.

Однако при подсоединении данного мотора к однофазной схеме, вращение ротора не наблюдается. К самому не сложному методу подключения относится присоединение  третьего контакта посредством конденсатора фазодвигающего.

При включении в схему однофазную у двигателя возникает быстрота вращения как при функционировании от сети с тремя фазами. Однако потери мощности высокие и напрямую зависят от конденсаторной ёмкости, условий эксплуатации двигателя, варианта подключения.

К самым распространенным вариантам цепей при подсоединении мотора электрического считается трёхфазная, представляющая собой совокупность электроцепей с равноценной частотой ЭДС, отличающихся фазами, но создающиеся одним энергетическим источником.

Данное напряжение указано в инструкции, а также на табло, имеющемся на агрегате. Помимо этого в паспорте имеется схема подсоединения и способы её  возможного изменения.

Датчик скорости автомобиля Нива Шевроле

Устройство, используемое в этой машине, электронного типа, работающее согласно эффекту Холла. Он передает сигнал на блок управления каждый раз, когда автомобиль проходит один километр (это примерно 6004 импульсов). Чем быстрее едет машина, чем чаще датчик передает сигнал.

Схема датчика скорости подобного типа представляет собой катушку, сердцевик и полупроводник, которые во время работы прибора создают магнитное поле. От анализатора идут три провода, о которых было уже сказано выше, так что повторять нет смысла.

Располагается ДС Нивы на КПП, как и во многих других машинах, напрямую контактируя с валом.

Причины неисправности детектора:

• короткое замыкание;
• загрязнение;
• повреждение цепи или контактов;
• износ;
• производственный брак;
• механическое повреждение.

Датчик скорости Нива Шевроле

Признаки поломки:

№	Полезная информация
1	сбои в работе спидометра, вплоть до полной невозможности его включения
2	сигнал индикатора на приборной панели
3	код ошибки бортового компьютера
4	перерасход горючего
5	затрудненный запуск двигателя
6	слабая мощность мотора

Замена анализатора подразумевает стандартный набор действий –  отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.

Остается завести автомобиль и проверить работоспособность. Все манипуляции занимают минимум времени, если только резьба не подверглась коррозии. В таком случае, необходимо смазать прибор специальным составом и дождаться, пока он подействует.

Рекомендуем купить

Порядок обжима витой пары

Обжатие витой пары 8 проводов можно выполнить по двум стандартам: 568A и 568B. Они бывают двух видов – прямое либо же кроссовое (перекрёстное) подключение. Кроме того существует распиновка упрощённого типа, обжим 4 проводников, а не 8. Тем не менее такая вариация не поддерживает высокой скорости трафика – не более 100 Мбит/с. Каждый вариант предполагает собственную схему обжима.

Прямой 8-проводниковый кабель

Прямой обжим витой пары

Обжим всех 8 проводников прямым способом необходим для обеспечения высокоскоростного доступа к сети интернет. Такая опрессовка позволит передавать данные на скорости до 1000 Мбит в секунду.

Цветовой строй витых пар:

• оранжевый с белым,
• оранжевый,
• зелёный с белым,
• синий,
• синий с белым,
• зелёный,
• коричневый с белым,
• коричневый.

Данный способ обжима наиболее актуален при подключении роутера к ПК. Кроссовая вариация предполагает немного иное распределение проводников.

8-проводниковый кроссовер

Прямой кроссовый обжим

Данный тип обжима применяется нечасто, так как предназначен для соединения двух коммутирующих устройств или двух ПК между собой.

Порядок проводников по цвету следующий:

• зелёный с белым
• зелёный
• оранжевый с белым
• синий
• синий с белым
• оранжевый
• коричневый с белым
• коричневый.

Прямой 4-проводниковый кабель

Обжим 4-х жильного кабеля

Данный вариант обжима применяется для подсоединения ПК к устройствам коммутационного типа, например, к модемам.

Обжим проводов rj45, схема по расцветкам:

• оранжевый с белым,
• оранжевый,
• зелёный с белым,
• зелёный.

Такая конфигурация более проста и предполагает передачу данных на небольших скоростях – до 100 Мбит в секунду. При обрыве кабеля можно его просто перекинуть на 4 свободных контакта на коннекторе.

4-проводниковый кроссовер

Обжим таким способом задействует четыре жилы кабеля, то есть 2 пары. При этом для скрутки можно использовать проводники любой расцветки. Традиционно соединяют проводники зелёного и оранжевого окраса.

Кроссовер такого типа применяется крайне редко, исключительно в домашних сетях, к примеру, чтобы подключить старый ПК к другому устаревшему компьютеру. Выбор окраски проводников на скорость передачи информации не влияет.

Что собой представляет витая пара

Витая пара на 8 жил

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

Различают несколько типов витых пар:

1. UTP – витые пары лишены экранирования, внешнего экрана также нет. Наиболее распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют большие расстояния и наводки.

2. FTP – лишены экранирования, внешний экран присутствует (фольга). Применяются такие провода в офисных помещениях, где встречаются наводки и без потери скорости данные передаются на расстояние до 100 м.

3. STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
4. SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
5. S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

Виды витой пары

Нужно также обращать внимание на цвет кабельной изоляции. Самый распространённый – серый – стандартная изоляция

Оранжевый и красный цвет говорят о том, что кабельная изоляция произведена из негорючих материалов.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

• Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
• Подключаются к зарядным устройствам;
• К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
• Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

• Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
• Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока

Для ее удаления используются металлические  щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

1. Закрепить устройство на стене, проверить работоспособность
2. Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
2. На фото можно увидеть распределение проводов по цвету соответствующих парЕсли провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)
3. Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводовПодключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розеткиОблицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом

При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку

Убеждаемся в наличии питания в розеткеТестируем розетку на наличие питания

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока

Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

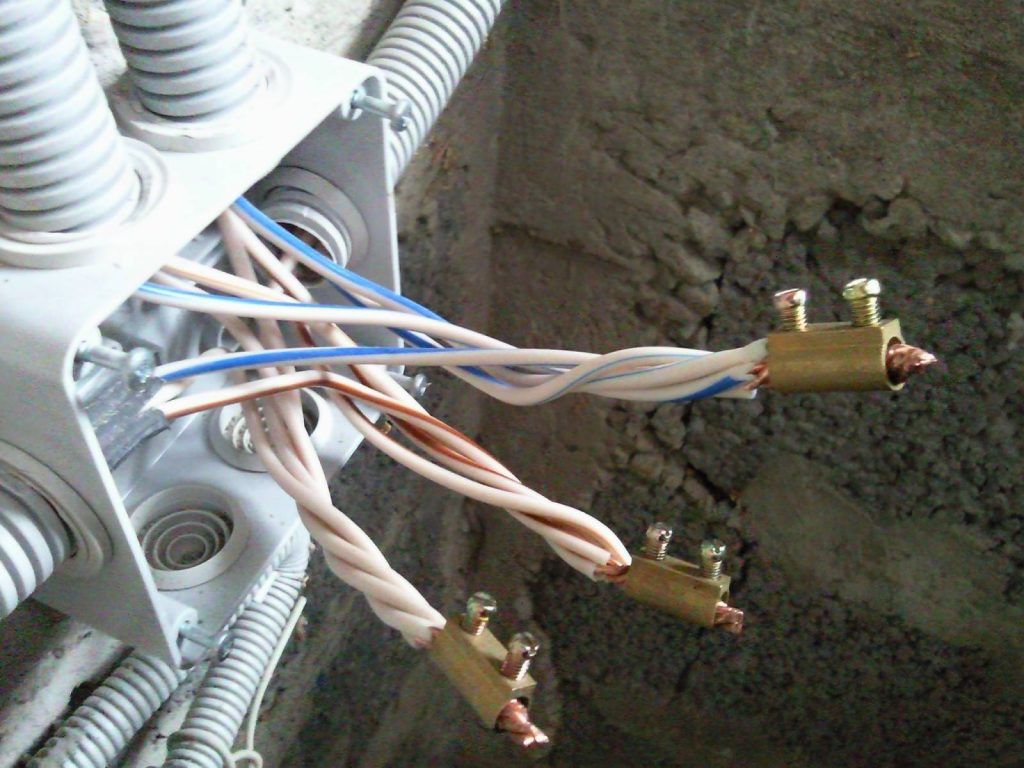

Подключение проводов на колодки с зажимными болтами

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.

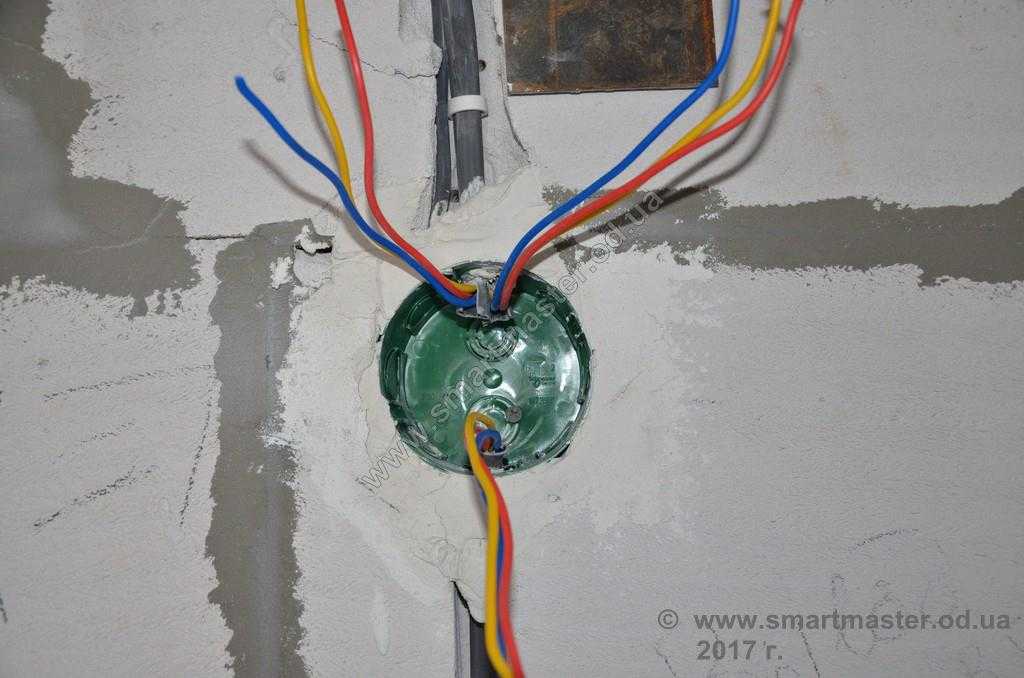

3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

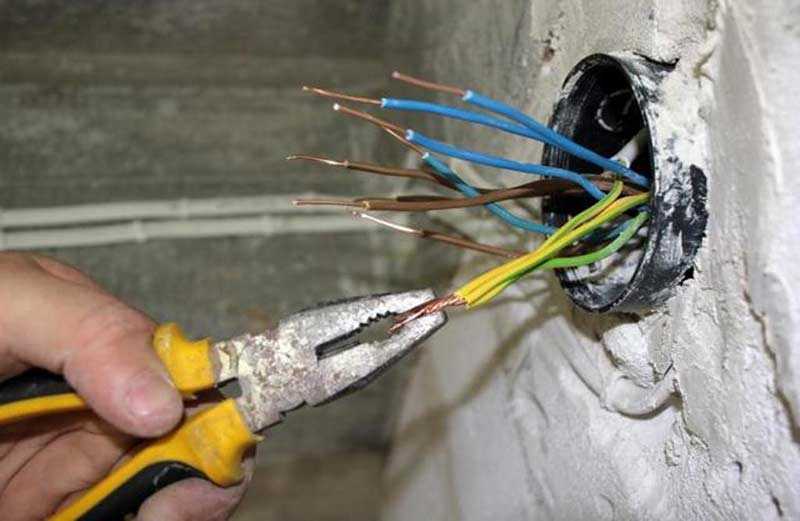

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

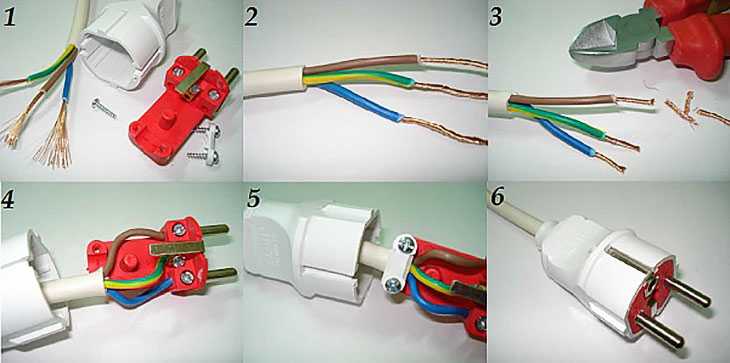

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

  При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

 Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема.  Также провода могут вкладываться в контакт.



Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений.  Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

 Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

 Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
 К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

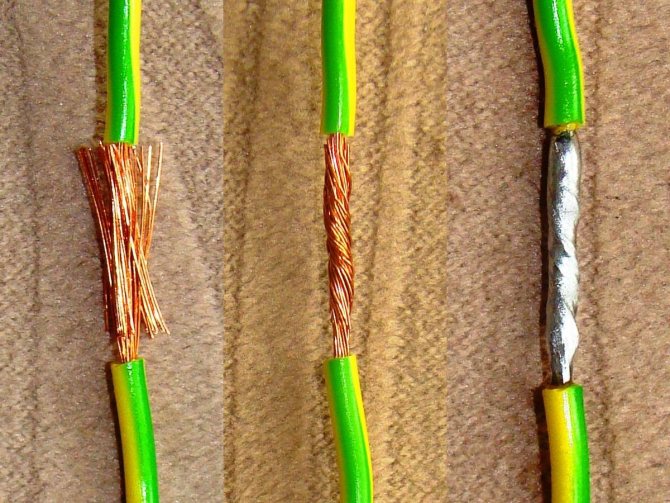

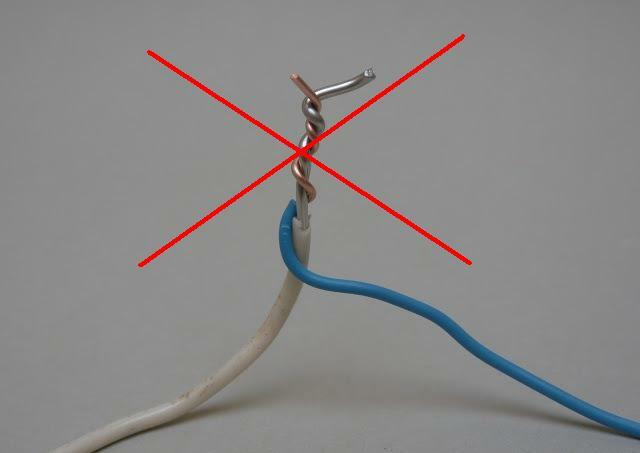

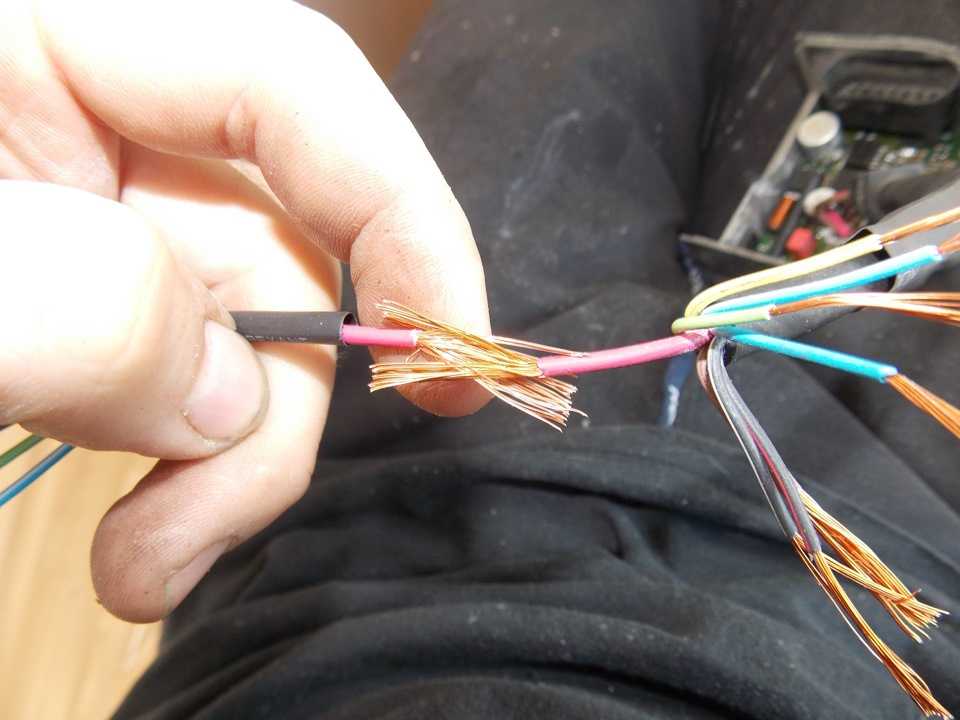

Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

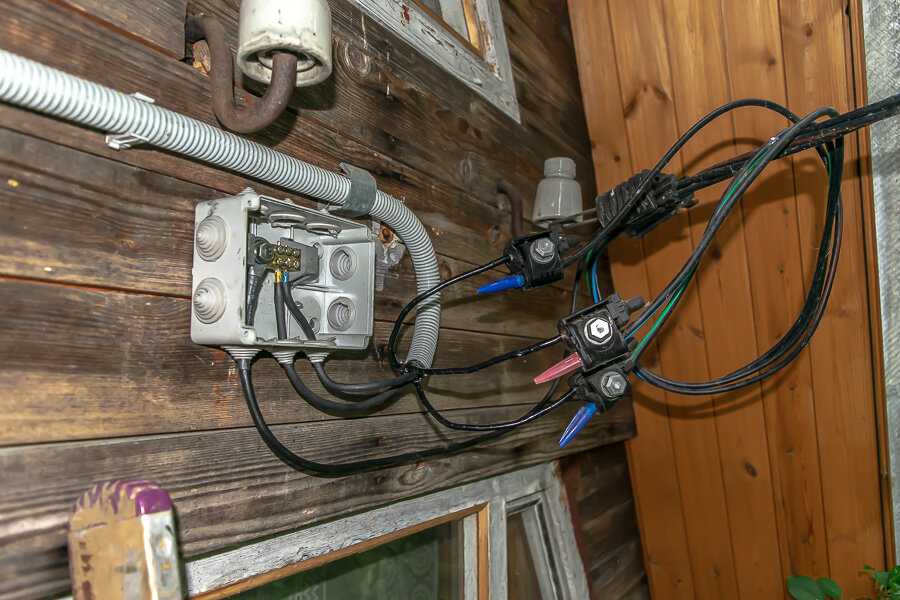

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
 Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

6 Распространенные проблемы с подключением проводов и их решения

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.06.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Драган Смилькович / Getty Images

Очень многие проблемы с электричеством в доме связаны с разными вариантами одной и той же существенной проблемы: неправильно выполненными или ослабевшими со временем проводными соединениями. Возможно, вы унаследовали проблему от предыдущего владельца или от электрика, который сделал некачественную работу, или, возможно, это результат работы, которую вы сделали сами. Многие проблемы с проводным соединением не являются чьей-либо виной, а являются просто результатом времени. Провода находятся в постоянном цикле нагрева и охлаждения, расширения и сжатия. Каждый раз, когда используется выключатель или подключаются устройства, и естественным результатом всего этого использования является то, что проводные соединения со временем могут ослабнуть.

Ваша электрическая система имеет множество средств защиты от опасности из-за плохих проводных соединений, таких как система заземления, автоматические выключатели и защита GFCI и AFCI. Тем не менее, существует опасность искрообразования и дугового разряда всякий раз, когда в вашей системе есть плохое соединение проводов. Многие из этих проблем довольно легко обнаружить и устранить домовладельцу, в то время как с другими лучше всего справится профессиональный электрик. Понимание того, где обычно возникают эти проблемы, поможет вам решить, как с ними справиться.

Инструменты и материалы

• Фонарик
• Инструмент для зачистки проводов
• Отвертки
• Универсальный нож
• Соединители проводов (проводные гайки)
• Защита для глаз
• Электрический провод различного сечения

Вот шесть очень распространенных мест, где возникают проблемы с подключением проводов.

Ослабленные соединения проводов на выключателях и розетках

Безусловно, наиболее распространенная проблема заключается в том, что винтовые клеммы на настенных выключателях и розетках ослабевают. Поскольку эти приспособления чаще всего используются в электрической системе, это места, на которые следует обратить внимание в первую очередь, если вы подозреваете проблемы с проводным соединением.

Ослабление соединения проводов в выключателе, розетке или светильнике часто сигнализируется гудением или потрескиванием или мерцанием светильника.

Чтобы решить эту проблему, необходимо сначала отключить питание предполагаемого настенного выключателя, светильника или розетки. При отключенном питании вы можете снять крышку и с помощью фонарика внимательно осмотреть винтовые клеммы внутри, к которым подключены провода. Если вы обнаружите, что они ослаблены, осторожно затяните винтовые клеммы на проводах. По всей вероятности, это решит проблему.

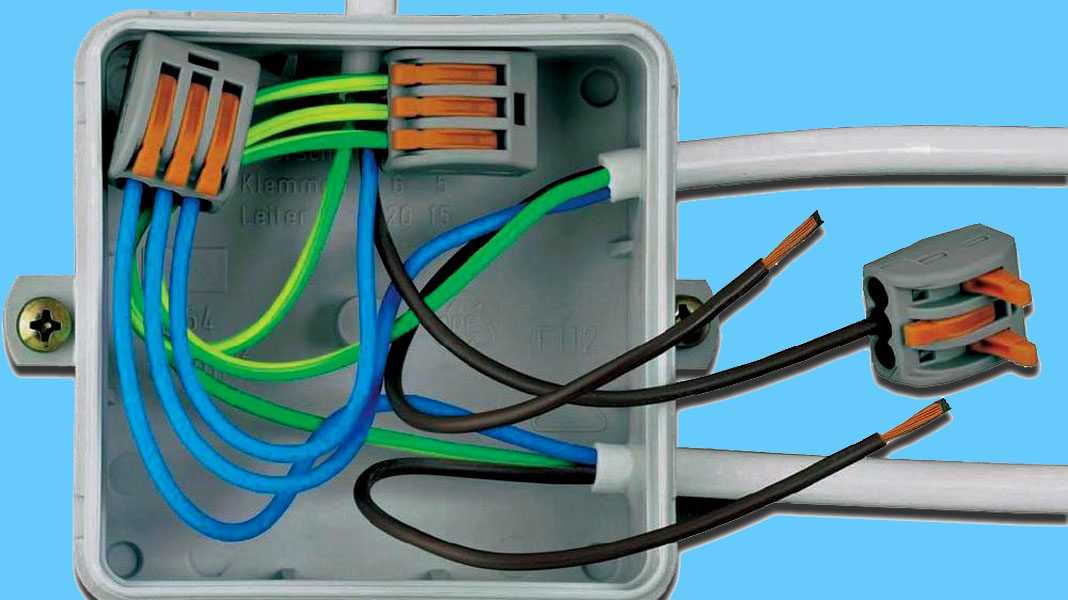

Иногда вы можете обнаружить, что проводные соединения выполняются через вставные фитинги на задней стороне выключателя или розетки. Этот метод подключения печально известен своей склонностью к отказам — настолько, что большинство профессиональных электриков вообще не используют вставные фитинги, а вместо этого выполняют все соединения проводов с помощью винтовых клемм по бокам выключателя или розетки. . Если вы обнаружите, что ваше устройство оснащено вставными фитингами, вы можете удалить их и снова подключить провода к винтовым клеммам на устройстве.

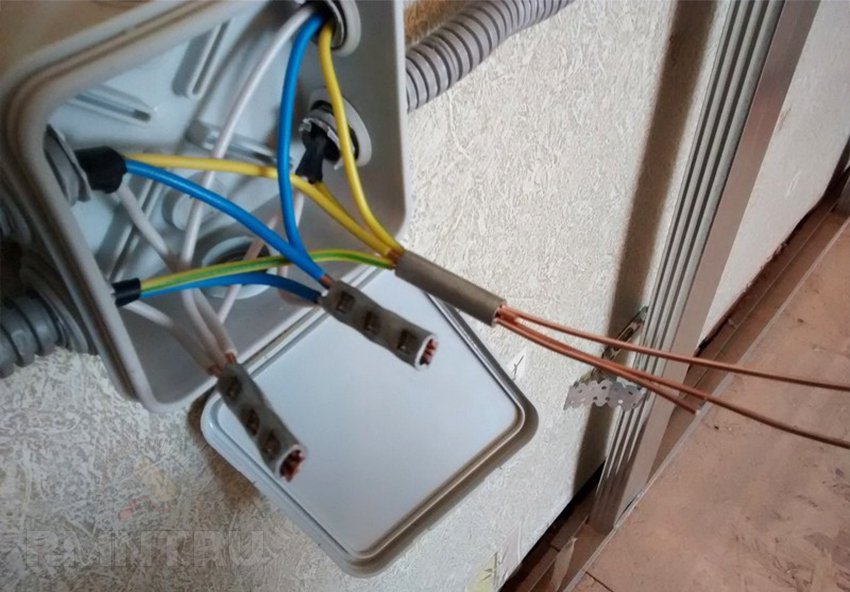

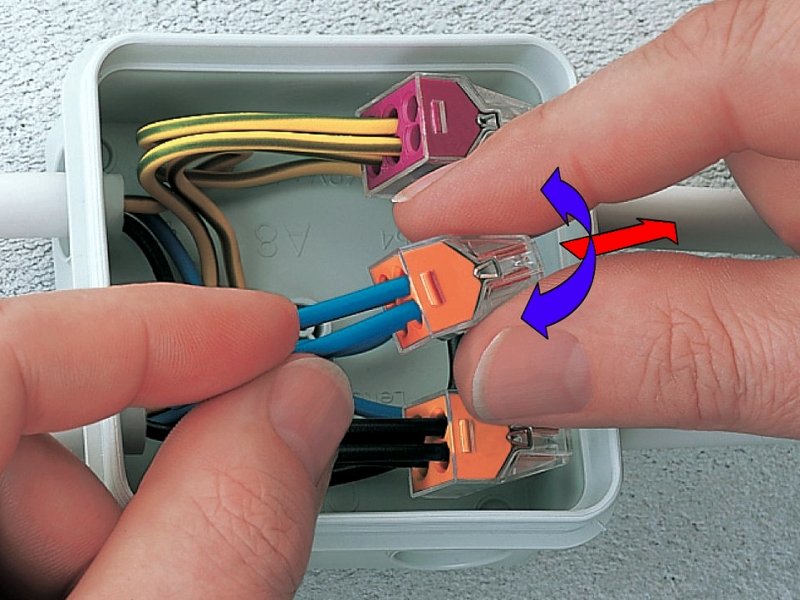

Наконец, если внутри коробки есть сквозные соединения проводов, выполненные с помощью проволочных гаек или разъемов другого типа, проверьте их, чтобы убедиться, что провода плотно соединены друг с другом. Ослабленный разъем также является распространенным источником проблем.

Соединения проводов с помощью изоленты

Классическая ошибка соединения проводов возникает, когда провода соединяются вместе с помощью изоленты, а не с помощью гайки или другого санкционированного разъема.

Чтобы устранить проблему, сначала отключите питание схемы. Затем снимите изоленту с проводов и зачистите их. Убедитесь, что видно достаточное количество оголенных проводов (для большинства разъемов это означает около 3/4 дюйма), затем соедините провода вместе с помощью проволочной гайки или другого одобренного разъема (теперь есть вставные разъемы, которые нравятся некоторым профессионалам). использовать).

Если концы проводов повреждены, вы можете отрезать концы проводов и снять около 3/4 дюйма изоляции, чтобы обеспечить правильное соединение проводов с гайкой.

Два или более провода под одной винтовой клеммой

Другая распространенная проблема с подключением проводов возникает, когда вы обнаружите, что два или более провода проходят под одной винтовой клеммой на выключателе или розетке. Это явный признак любительской работы и явная пожароопасность. Допустимо иметь один провод под каждой из двух винтовых клемм на боковой стороне розетки или выключателя, но заклинивание двух проводов под одним винтом является нарушением правил. Чаще всего это наблюдается, когда два оголенных медных заземляющих провода находятся под заземляющим винтом на розетке или выключателе, но вы также можете иногда обнаружить горячие провода или нейтральные провода, подключенные к одной винтовой клемме.

Чтобы решить эту проблему, еще раз, этот ремонт включает в себя сначала отключение питания. Затем два поврежденных провода снимаются с их винтовых клемм. Отрежьте 6-дюймовую косичку того же цвета, что и два провода (используйте зеленую косичку, если вы соединяете два оголенных медных провода заземления). Зачистите 3/4 дюйма изоляции с каждого конца косички, затем соедините один конец с двумя только что отсоединенными проводами с помощью соединителя проводов (гайки). Теперь присоедините свободный конец провода косички к винтовой клемме, которая когда-то удерживала два провода.

По сути, вы создали мост или путь, который соединяет оба провода с нужным винтовым зажимом на розетке или выключателе.

Примечание: Убедитесь, что провод косички имеет такое же сечение, что и провода цепи. В 15-амперной цепи обычно используется провод 14-го калибра; в 20-амперной цепи используется провод 12-го калибра.

Открытые провода

Довольно часто, особенно при любительских электромонтажных работах, можно увидеть соединение с винтовыми клеммами или соединение с гайкой, где слишком много (или слишком мало) оголенного медного провода видно на проводах. При винтовых клеммных соединениях должно быть достаточно зачищенного оголенного медного провода, чтобы полностью обернуть его вокруг винтовой клеммы, но не настолько, чтобы лишний оголенный медный провод выходил из винта. Это прекрасный баланс: слишком мало оголенного медного провода позволяет винту при затяжке опираться на изоляцию, а не на сам провод, в то время как слишком много оголенного провода может закоротить, если он коснется металлической коробки или других проводов. Провода должны быть обмотаны по часовой стрелке вокруг винтовых клемм; если они перевернуты, они могут быть склонны к ослаблению.

В случае соединений с проволочными гайками весь оголенный медный провод должен быть скрыт под пластиковой крышкой, при этом оголенный провод не должен быть виден в нижней части проволочной гайки.

Чтобы решить эту проблему, выключите питание устройства, затем отсоедините провода и либо обрежьте лишний провод, либо снимите дополнительную изоляцию, чтобы обнажить необходимое количество провода. Затем снова подсоедините провода к их винтовым клеммам или гайкам. Слегка потяните за провода, чтобы убедиться, что они надежно подключены.

Ослабленные соединения на клеммах автоматического выключателя

Менее распространенная проблема, когда горячие провода на автоматических выключателях в главном сервисном щите не плотно подключены к выключателю. Когда это происходит, вы можете заметить мерцание индикаторов или проблемы с обслуживанием приборов по всей цепи. При подключении к автоматическим выключателям обязательно снимите с провода необходимое количество изоляции и перед затягиванием убедитесь, что только оголенный провод находится под клеммной щелью. Изоляция под гнездом подключения является нарушением правил.

Для устранения проблемы ремонтом на главном щите обслуживания должен заниматься профессиональный электрик. Любителям следует пытаться выполнять этот ремонт только в том случае, если они достаточно опытны и хорошо разбираются в электрических системах.

Электрик решит эту проблему, выключив выключатель, а затем отсоединив его от горячей шины на главной сервисной панели. Он или она проверит горячий провод, подключенный к выключателю, чтобы убедиться, что винт затянут, что под клеммой нет изоляции и нет лишнего оголенного медного провода. После завершения ремонта электрик установит выключатель на место на горячей шине и снова включит выключатель.

Неисправные соединения нейтрального провода на панелях автоматических выключателей

Другая менее распространенная проблема — и еще одна, с которой обычно справляются профессионалы, — это когда белый провод цепи неправильно подключен к нулевой шине на главной сервисной панели. Симптомы здесь будут аналогичны симптомам с неисправным горячим проводом.

Чтобы решить эту проблему, электрик проверит, чтобы нейтральный провод был достаточно зачищен и правильно прикреплен к нейтральной шине.

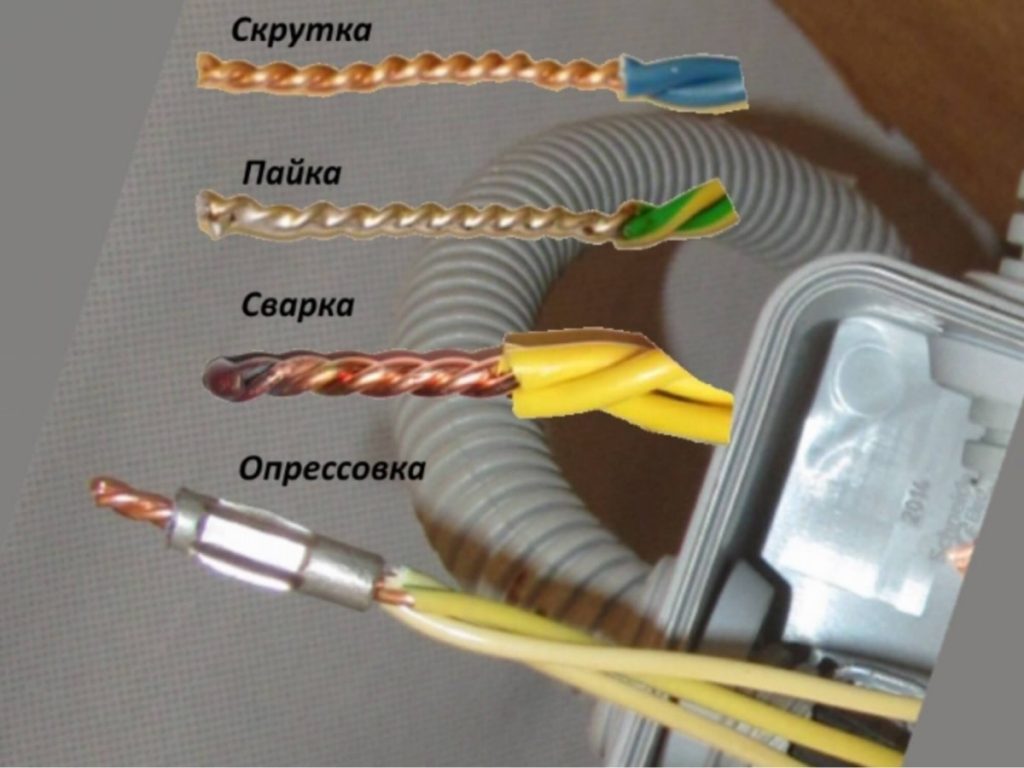

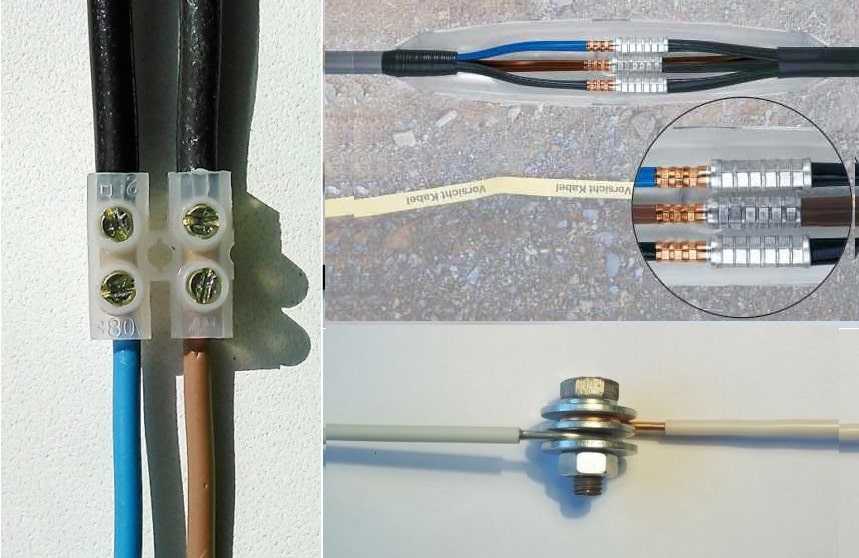

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

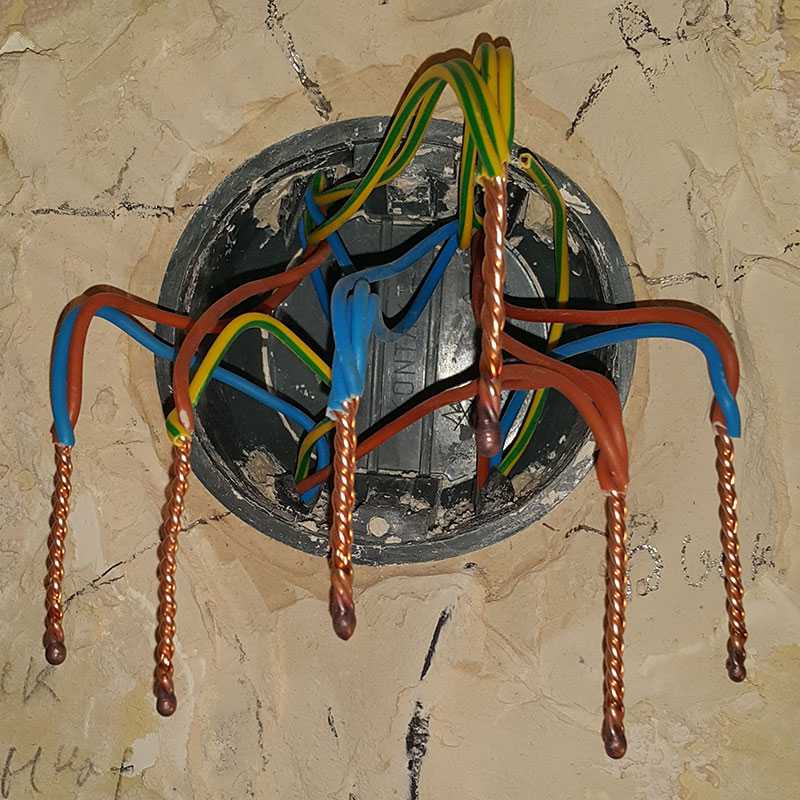

1. Скрутка и лента

2 изображения

Для любого проекта, где вам нужно временное решение, или проекта, который будет в основном стационарным, простое скручивание проводов, обмотанных изолентой, может помочь. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты в основном заключаются в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

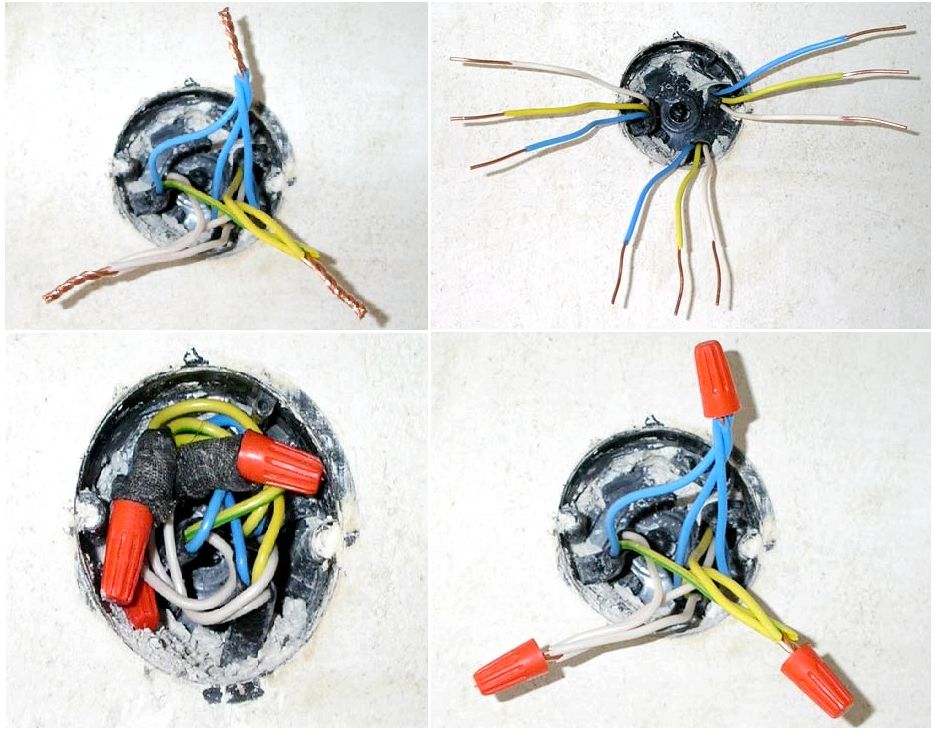

Изюминкой этого метода может быть использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

Связанный: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить сплошное паяное соединение и как его выполнить.

Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 изображения

Кроме того, место пайки должно быть прочным – хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:

1. Надежно скрутите трос – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти коннекторы, просто наденьте трубку на один конец сращивания, скрутите провода вместе и наденьте коннектор на витую пару. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимной стыковой соединитель

Для чего-то, что обладает прочностью припоя, но не нагревается, обжимное соединение — это то, что нужно. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или в непогоду.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов

5.

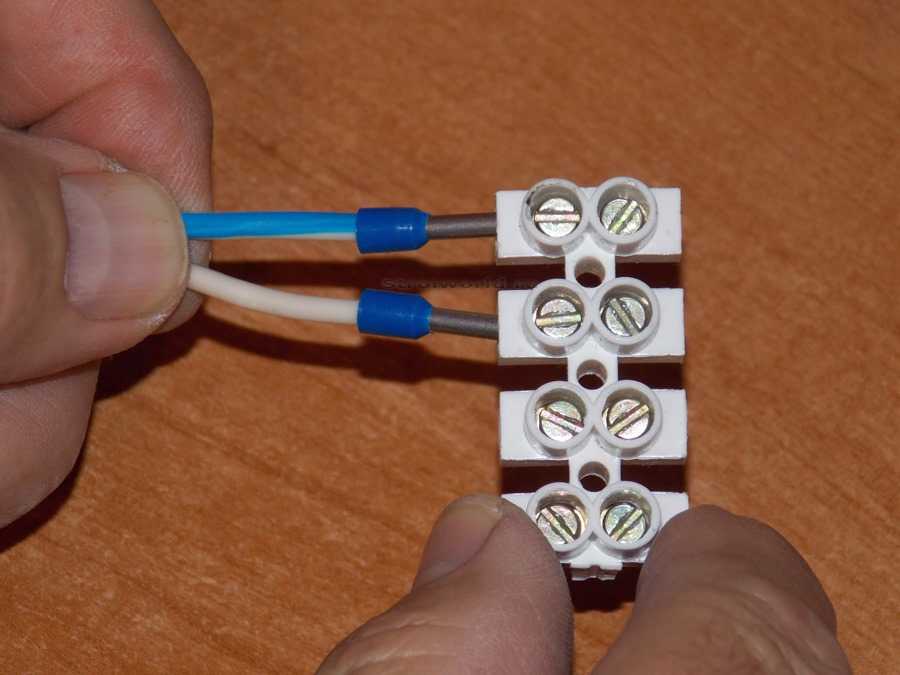

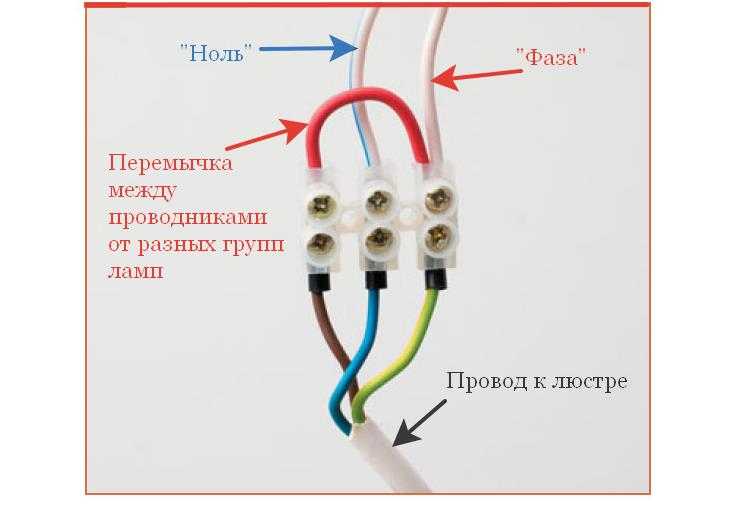

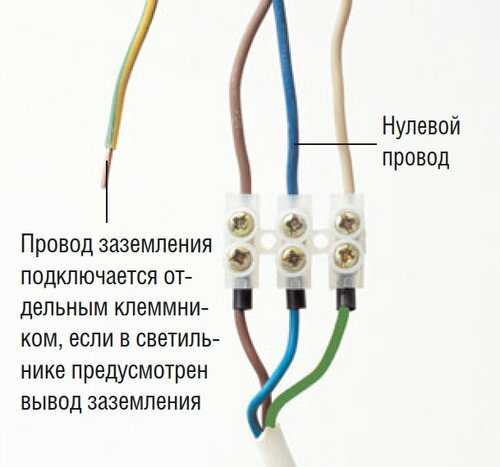

Клеммные колодки

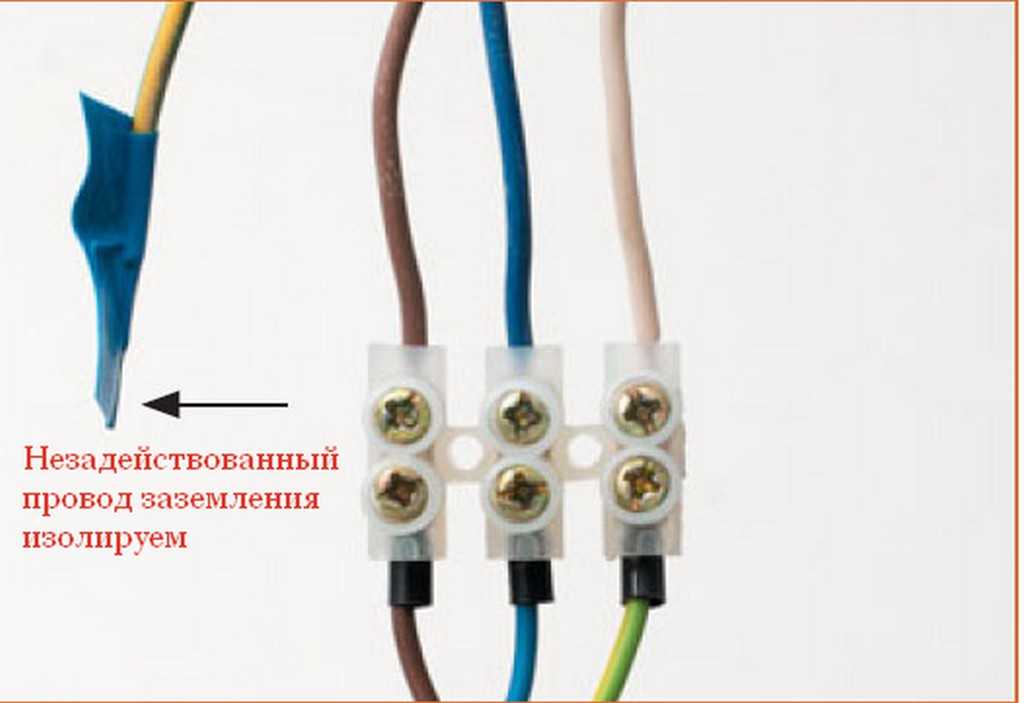

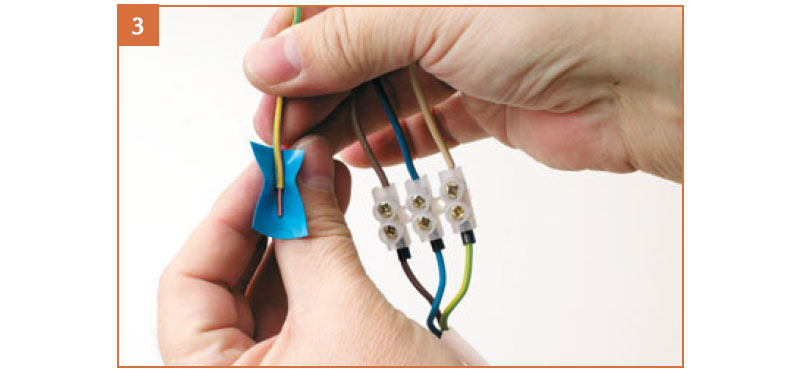

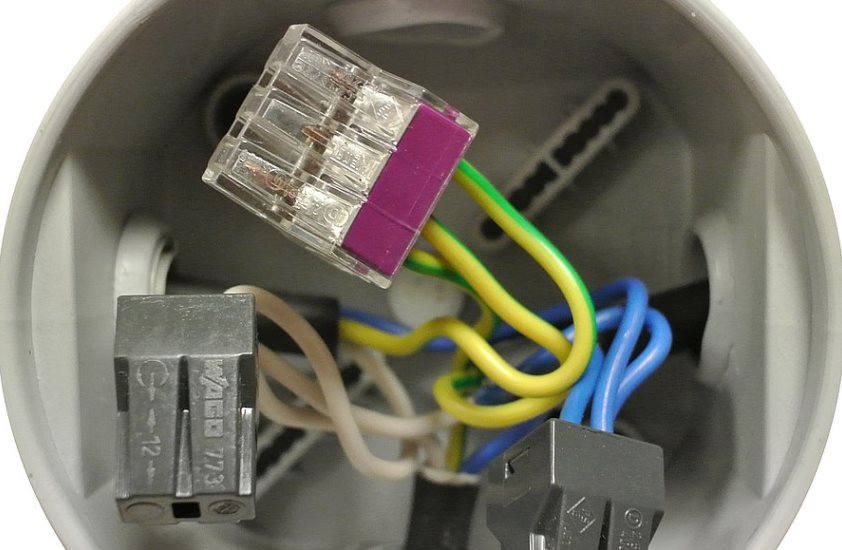

Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки формируют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера, чтобы перекрыть зазор, или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

AutoCAD: набор инструментов для электрики, онлайн-класс

1. Все темы
2. творческий
3. АЭК
4. депутат Европарламента

Предварительный просмотр

С Шоном Брайантом Нравится 119 пользователям

Продолжительность: 7ч 34м Уровень мастерства: средний Дата выпуска: 29.06.2022

Начать бесплатную пробную версию на 1 месяц

Детали курса

Узнайте об использовании мощного набора инструментов AutoCAD Electrical, который предлагает инструменты автоматизированного черчения для проектирования проводки, схем, модулей ПЛК, панелей и многого другого. Изучите интерфейс и процесс создания точных, взвешенных электрических чертежей и схем. Инструктор Шон Брайант показывает, как проектировать схемы подключения, вставлять компоненты и клеммы, использовать символы ПЛК в многозвенных схемах, выполнять двухточечное подключение, создавать пользовательские символы, добавлять аннотации, такие как основные заголовки, к чертежам и создавать отчеты. Шон также показывает, как настраивать параметры, настраивать встроенные шаблоны и использовать инструменты обновления чертежей для повторного использования, копирования, экспорта и проверки чертежей.

Навыки, которые вы приобретете

• Автокад Электротехника

Получите общий сертификат

Поделитесь тем, что вы узнали, и станьте выдающимся профессионалом в желаемой отрасли с сертификатом, демонстрирующим ваши знания, полученные на курсе.

Обучение LinkedIn Обучение

Сертификат об окончании

• Демонстрация в вашем профиле LinkedIn в разделе «Лицензии и сертификаты»

• Загрузите или распечатайте в формате PDF, чтобы поделиться с другими

• Поделитесь изображением в Интернете, чтобы продемонстрировать свое мастерство

Познакомьтесь с инструктором

• Шон Брайант

Отзывы учащихся

19 оценок

Общий рейтинг рассчитывается на основе среднего значения представленных оценок. Оценки и обзоры могут быть отправлены только тогда, когда неанонимные учащиеся завершат не менее 40% курса. Это помогает нам избежать поддельных отзывов и спама.

• 5 звезд Текущее значение: 14 73%
• 4 звезды Текущее значение: 4 21%
• 3 звезды Текущее значение: 1 5%

Вакас Ахмед

Вакас Ахмед

Национальная транспортно-диспетчерская компания (NTDC), Пакистан

5/5 10 сентября 2022 г.
