Как подключить посудомоечную машину своими руками

В статье мы расскажем, как подключить посудомоечную машину своими руками, какие инструменты понадобятся для работы. Ведь перед тем как вытащить сияющую посуду из бункера, нужно правильно установить технику.

Посудомойки могут быть компактные (настольные), встраиваемые и отдельностоящие. Все отдельностоящие модели (компактные и полноразмерные) подключаются одинаково. У встроенных ПММ единственное отличие — это способ установки. Машина помещается в шкаф или нишу, дополнительно крепится к стенкам.

Технику только доставили на дом? Слегка потрясите упаковку, чтобы выяснить сохранность машины. Там не должно ничего клацать, скрипеть, перекатываться.

При подключении посудомоечных машин «Сименс», «Ханса» (Hansa), «Индезит» прежде всего посмотрите в инструкцию. Продумайте место для установки на кухне. Если вы заранее не предусматривали шкаф для техники в гарнитуре, тогда выбирайте место вблизи от мойки.

Специалисты не рекомендуют удлинять наливной и сливной шланг. Это создает нагрузку на насос и увеличивает вероятность протечки.

Можно приступать к подготовке инструментов и деталей.

Инструменты и комплектующие

Что понадобится для подсоединения к водопроводу и канализации:

  1. Тройник из латуни считается самым надежным. Желательно, чтобы к нему крепился запорный вентиль. Можно приобрести краник отдельно.
  2. Сифон с двумя выводами, чтобы одновременно подключить стиралку и посудомойку.
  3. Фум-лента для герметизации соединений.
  4. Хомуты для укрепления подсоединенных шлангов.
  5. Прокладки.

Из инструментов:

  • отвертки шлицевые и крестовые;
  • гаечный ключ;
  • кусачки;
  • уровень.

Для подведения электричества:

  • влагостойкая розетка;
  • стабилизатор напряжения;
  • дифавтомат.

Для установки крепежей понадобится дрель и болты.

Также нужно учитывать некоторые особенности отдельных марок:

  1. У «Бош» чувствительный впускной клапан, поэтому обязательно подключайте проточный фильтр.
  2. Посудомоечные машинки «Сименс» требовательны к креплениям.
  3. «Электролюкс» не терпят наклона в сторону даже на несколько градусов.

Как правильно подключается ПММ? Важно соблюдать последовательность:

  • сначала подключение выполняется к сливу;
  • затем к водопроводу;
  • к электросети.

После этого проводится пробный запуск. Затем встроенная техника устанавливается на место.

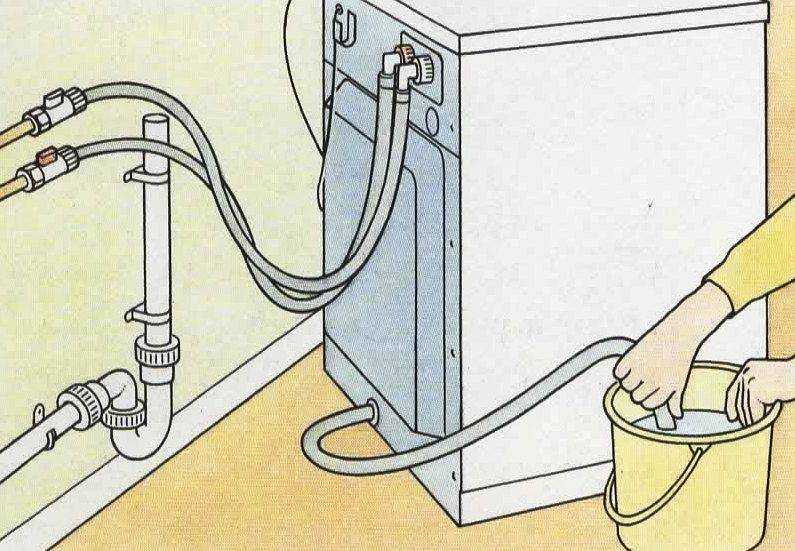

Организация слива

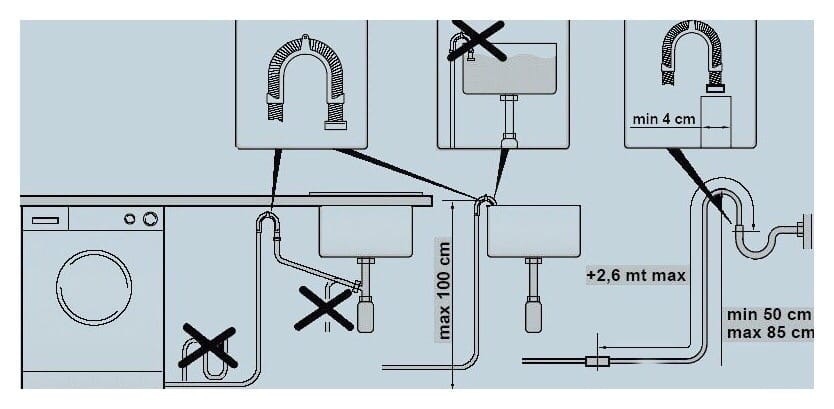

Начните с установки сифона. Чтобы подсоединить посудомойку и стиралку вместе, подключите сифон с двумя выводами. Как только все будет готово, соедините конец шланга и носиком сифона. Закрепите соединение хомутом.

Не забывайте:

  • Создать перегиб в месте соединения со штуцером. Это поможет избежать возвращения сточных вод обратно в бункер.
  • Создать колено снизу, которое поможет избежать неприятных запахов.

Важно! Длина сливного шланга не должна превышать 1,5-2 метра.

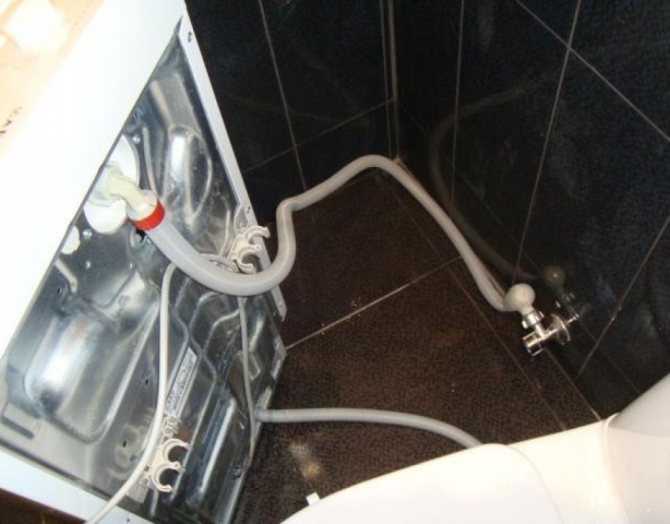

Работа с водопроводом

Определитесь, к какому водопроводу подключается ваша модель машины. Это может быть только холодный или и горячий, и холодный водопровод.

Последовательность выполнения работ:

  • Перекройте подачу воды.
  • Отсоедините шланг смесителя от водопровода.
  • Установите латунный или бронзовый тройник.
  • К одному выводу подсоедините смеситель.
  • На другой вывод установите проточный фильтр, а затем шланг посудомойки.
  • Герметизируйте соединения «фумкой», наматывая ленту 10-15 раз по резьбе.

Некоторые пользователи хотят сэкономить электричество, выполняя подключение ПММ к горячей воде. Но это можно быть опасно. К тому же горячий поток подается с примесями ржавчины и мелким мусором.

Модели, которые специально оборудованы для работы с горячим водопроводом, имеют в комплекте специальный шланг.

Он устойчив к высоким температурам.

Сетевое подключение

В старых домах проводка и розетки не подготовлены к использованию мощной техники. Хотите продлить срок службы посудомойки? Тогда организовывайте правильную проводку. Самому справиться с такими работами сложно. Лучше обратиться к профессиональному электрику.

Какие работы нужно провести:

  • проштробить в стене выемку;
  • проложить трехжильный медный провод;
  • организовать влагостойкую розетку европейского типа с заземлением;
  • выполнить соединение через дифавтомат.

Очень осторожно нужно действовать, при подключении плиты посудомойки и духовки. Некоторые встраивают посудомоечные машины под варочной панелью.

Запрещено:

  1. Подключать технику через тройники, переноски, удлинители.
  2. Располагать розетку выше 45 см от пола.
  3. Включать вилку ПММ в одну розетку с плитой.

Осталось запустить тестовую мойку, и можно загружать посуду. Данное видео поможет вам в подключении ПММ:

Как установить и подключить новую посудомоечную машину

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений.

Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Когда вы покупаете новую посудомоечную машину в специализированном магазине, цена часто включает в себя доставку бригадой, выполняющей подключение, и может даже включать вывоз старой посудомоечной машины. Но если вы покупаете посудомоечную машину в крупном центре обустройства дома или в интернет-магазине, подключение посудомоечной машины обычно не входит в стоимость — или это может стоить вам существенной дополнительной платы.

К счастью, подключить посудомоечную машину самостоятельно – это довольно просто, если старая посудомоечная машина снята.

Для подключения новой посудомоечной машины требуется три соединения: подключение шнура питания, подключение к водопроводу и подключение к сливной линии. Домашние мастера могут сделать все это, если они понимают, что требуется.

Подключение питания может быть самым сложным, особенно если у вас нет опыта работы с электропроводкой. Посудомоечные машины могут быть «жестко подключены» с помощью кабеля цепи NM, который подключается непосредственно к соединительной коробке на посудомоечной машине; или, что чаще, они могут использовать стандартный шнур прибора, который подключается к сетевой розетке. В любом случае, электрические нормы требуют, чтобы посудомоечная машина обслуживалась отдельной выделенной цепью, и если ваша не подключена таким образом, вы можете установить новую цепь одновременно с заменой посудомоечной машины. С 2020 года код NEC также требует, чтобы посудомоечные машины имели защиту GFCI. Даже там, где это не требуется, это лучшая стратегия, поскольку упрощает отключение устройства, если в будущем потребуется его обслуживание.

Нет никаких причин, по которым вы не можете подключить посудомоечную машину самостоятельно. Как проводные соединения, так и соединения шнура устройства выполняются одинаково, при этом проводные соединения выполняются внутри панели доступа в основании устройства.

Соединение подачи воды  — это простое соединение одного конца плетеной стальной трубы подачи воды с впускным клапаном на посудомоечной машине, а другого конца — с запорным клапаном на трубе подачи горячей воды. Эта подводящая трубка на самом деле является не чем иным, как более длинной версией того же типа подводящих трубок, которые питают смесители раковины и туалеты, поэтому, если вы работали с этими сантехническими приборами, у вас не возникнет проблем с подключением посудомоечной машины. Для подключения трубы подачи воды к посудомоечной машине обычно требуется прикрепить специальный латунный фитинг, известный как 9.0043 посудомоечная машина 90 — колено под углом 90 градусов, позволяющее легко соединить подающую трубку с посудомоечной машиной. Этот фитинг обычно входит в соединительный комплект, в который также входит стальная подводящая трубка в оплетке.

Подсоединение сливного шланга к посудомоечной машине — не менее простая сантехническая работа. Сливной шланг подсоединяется к сливному люку под раковиной; на пути к сифону он либо закручивается петлей к нижней стороне столешницы под раковиной, либо прикрепляется к фитингу с воздушным зазором. Правильный способ сделать это зависит от требований кодекса в вашем регионе, но любой метод предназначен для предотвращения попадания грязных сточных вод обратно в посудомоечную машину. Когда сливной шланг скручивается обратно вниз, он присоединяется либо к ниппелю на мусоросборнике, либо непосредственно к ниппелю на сливном патрубке раковины.

Оборудование/инструменты

  • Отвертки
  • Плоскогубцы или разводной ключ
  • Дрель и сверло (при необходимости)

Материалы

  • Комплект разъемов для посудомоечной машины
  • Соединение труб
  • Шнур электроприбора
  • Соединители проводов (проводные гайки)

Ель / Кевин Норрис

  1. Подсоедините электрический шнур

    Большинство рабочих частей — как электрические, так и водопроводные — расположены за панелью доступа, расположенной в передней нижней части посудомоечной машины. Хотя эти соединения можно выполнить, присев или лёжа на полу, большинству людей проще всего аккуратно положить посудомоечную машину на спину, чтобы снять панель доступа и выполнить предварительные соединения.

    Начните с снятия нижней панели доступа на посудомоечной машине. Визуально определите соединительные фитинги шнура питания, электромагнитный клапан подачи воды и сливной фитинг.

    Совет

    Если в боковой части тумбы еще не просверлены отверстия для доступа, вам потребуется сделать это, чтобы провести шнур питания к розетке, а сливной шланг к мусоросборнику или сливу раковины.

    Снимите крышку на корпусе разъема проводов. Проденьте шнур питания в корпус и соедините три провода: зеленый провод от шнура прибора к зеленому винту заземления, белый нейтральный провод к белому проводу посудомоечной машины и черный провод «горячий провод» к черному проводу посудомоечной машины. Эти соединения обычно выполняются с помощью накручиваемых соединителей проводов (проводных гаек), но некоторые устройства могут иметь другие методы соединения проводов. Замените крышку на корпусе проводного соединения.

    Ель / Кевин Норрис

  2. Подключить водопровод

    В комплект подключения вашей посудомоечной машины входит посудомоечная машина 90, которая будет использоваться для подключения подачи воды к посудомоечной машине. Установка посудомоечной машины 90 — это первый шаг к подключению воды к вашей посудомоечной машине.

    Найдите впускной патрубок для воды на электромагнитном клапане. Нанесите немного герметика для соединения труб на резьбу фитинга посудомоечной машины 90, затем накрутите его на электромагнитный клапан. Полностью затяните вручную, затем затяните еще на 1/4 оборота плоскогубцами или разводным ключом.

    Ель / Кевин Норрис

  3. Подсоедините линию подачи воды

    В комплект разъема для посудомоечной машины также входит трубка для подачи воды из стальной оплетки. Навинтите накидную гайку подающей трубки на фитинг посудомоечной машины 90 и затяните плоскогубцами или разводным ключом. Это компрессионный фитинг, для которого не требуется герметик для соединения труб. Будьте осторожны, не затягивайте слишком сильно, так как можно сорвать резьбу.

    Ель / Кевин Норрис

  4. Размещение посудомоечной машины

    Переверните посудомоечную машину правой стороной вверх. Задвиньте посудомоечную машину на место под кухонной стойкой, пропустив шнур питания, трубку подачи воды и сливной шланг через отверстия в боковой стенке шкафа. Выровняйте прибор по центру отверстия, не отодвигая его слишком далеко назад.

    Используйте регулируемые ножки, чтобы поднять и выровнять посудомоечную машину, следуя инструкциям производителя. При необходимости ножки можно открутить плоскогубцами, чтобы поднять посудомоечную машину на высоту стойки и выровнять ее.

    Ель / Кевин Норрис

  5. Закрепите посудомоечную машину

    Когда вас устраивает размещение посудомоечной машины, вы можете закрепить ее на месте. Откройте дверцу посудомоечной машины, чтобы получить доступ к монтажным кронштейнам. Используйте прилагаемые винты, чтобы прикрепить кронштейны к раме шкафа под выступом стойки.

    Ель / Кевин Норрис

  6. Подсоедините трубку подачи воды

    Подсоедините конец трубы подачи воды к запорному крану подачи воды под кухонной мойкой. (В новой установке может потребоваться установить этот запорный клапан на трубу горячей воды.)

    Включите запорный вентиль и убедитесь в отсутствии утечек. Также загляните под посудомоечную машину, чтобы проверить, нет ли утечек на другом конце трубы подачи, где она соединяется с фитингом посудомоечной машины 90. Если вы заметили утечки в любом месте, слегка затяните фитинги.

    Ель / Кевин Норрис

  7. Подсоедините сливной шланг

    Резиновый сливной шланг обычно уже подключен к посудомоечной машине. Если нет, его можно прикрепить с помощью хомута.

    Существует несколько возможных конфигураций сливного шланга в зависимости от конфигурации вашей раковины и требований местного законодательства:

    Смотреть сейчас: 4 метода подключения слива посудомоечной машины

    • Сливной шланг посудомоечной машины можно присоединить к штуцеру воздушного зазора, установленному на столешнице или столешнице раковины. Этот фитинг подает воздух в сливной шланг, чтобы предотвратить попадание сточных вод обратно в посудомоечную машину. От воздушного зазора второй шланг идет либо к ниппелю на мусоросборнике, либо к боковому ниппелю на патрубке слива раковины. Шланг от посудомоечной машины обычно крепится к воздушному зазору с помощью пружинного хомута, а шланг соединяется с измельчителем мусора с помощью хомута.
    • Сливной шланг посудомоечной машины можно закрепить петлей и закрепить на нижней стороне столешницы, а затем опустить вниз, чтобы соединиться с ниппелем на мусоропроводе или с патрубком слива раковины. Эта «высокая петля» выполняет ту же функцию, что и воздушный зазор, — предотвращает попадание грязной воды обратно в посудомоечную машину. Однако местные правила могут не разрешать этот метод.

    Ель / Кевин Норрис

  8. Проверка посудомоечной машины

    Подключите электрический шнур посудомоечной машины. Прежде чем положить лицевую панель на переднюю часть посудомоечной машины, проверьте ее, запустив посудомоечную машину в течение полного цикла. Убедитесь, что поступает свежая вода и что сливная вода течет правильно, без утечек в любом из соединений.

    Последним шагом будет установка лицевой панели на нижнюю часть передней панели посудомоечной машины.

    Ель / Кевин Норрис

Сливы посудомоечных машин — Structure Tech Home Inspections

Неправильно установленный сливной шланг посудомоечной машины — это наиболее распространенный дефект, который мы обнаруживаем при установке посудомоечных машин, но это также одна из самых простых вещей, которые можно исправить.

На фотографии ниже, которая была отмечена как фотография дня в области технологий строительства на нашей странице в Facebook, видно несколько дефектов сантехники. Два из них связаны со сливом посудомоечной машины.

Сможете ли вы их заметить?

Неправильная сторона сифона

Первая проблема заключается в том, что слив посудомоечной машины подключен к канализационной стороне сифона. Вода всегда находится на дне П-ловушки, и это предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подсоединен перед P-ловушкой, а не после , как это было сделано здесь. При такой неправильной установке канализационные газы могут попасть обратно в посудомоечную машину. На схеме внизу справа показана правильная установка.

На схеме внизу справа показана правильная установка.

Без высокой петли

На приведенной выше схеме видно, что слив посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины; это требуется каждым производителем посудомоечных машин, а также разделом P2717.2 Международного жилищного кодекса. Однако это не то, что нам нужно здесь, в Миннесоте. Подождите, я вернусь к этому через минуту. Но сначала фото, показывающее, как выглядит высокая петля.

Как видите, сливной шланг посудомоечной машины крепится как можно выше под столешницей. А вот схема от производителя посудомоечной машины, показывающая то же самое.



Несмотря на то, что новые посудомоечные машины поставляются производителем со сливом, расположенным сбоку посудомоечной машины, в каждом руководстве по установке по-прежнему требуется наличие такой высокой петли под раковиной.

Я слышал разные причины, по которым требуется дополнительный шлейф под мойку, поэтому решил обратиться к производителям напрямую.

Около десяти лет назад я разослал электронное письмо восьми производителям посудомоечных машин, задав им этот вопрос:

«Для слива посудомоечной машины требуется высокая петля i в инструкциях по установке для всех ваших посудомоечных машин . Какова цель этого? Разве высокая петля, встроенная в боковую часть посудомоечной машины, не дает того же результата? Мы будем очень признательны за любую информацию или комментарий по этому вопросу».

Вот ответы, которые я получил:

  • Kenmore: » Высокий контур или воздушный зазор необходимо использовать для предотвращения потенциального загрязнения посудомоечной машины обратным потоком. Местные правила сантехники обычно диктуют требования в вашем районе. Раздел 807.4 Единого сантехнического кодекса гласит: «Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или устройству для удаления пищевых отходов без использования утвержденного фитинга с воздушным зазором для посудомоечной машины на нагнетательной стороне посудомоечной машины. Перечисленные воздушные зазоры должны быть установлены с маркировкой уровня затопления (FL) на уровне или выше уровня затопления раковины или сливной доски, в зависимости от того, что выше, или отдельно улавливаться с помощью воздушного зазора, расположенного на стояке».
  • GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокую петлю от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или откачку воды во время работы».
  • Bosch: Высокая петля на сливном шланге посудомоечной машины предназначена для того, чтобы вода не скапливалась в шланге, если он свисал ниже или горизонтально. Это предохранит сливной шланг от высыхания и предотвратит попадание запахов в посудомоечную машину.
  • Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, что когда этот элемент не применяется, со временем у потребителя возникают проблемы с резервным водоснабжением и возникают проблемы с надлежащим дренажем и скоплением воды в определенной области.
  • Maytag: Нет ответа.
  • Водоворот: Нет ответа.
  • Амана: Нет ответа.

Подводя итог, можно сказать, что причиной высокого контура является предотвращение возможного обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливной петлей, расположенной высоко над боковой стенкой посудомоечной машины, это неприемлемая замена высокой петле под кухонной раковиной. В Миннеаполисе из-за отсутствия должным образом установленного высокого контура под кухонной раковиной требуется ремонт для их оценки «Правда при продаже жилья». Если у вас нет высокой петли на сливе кухонной раковины, для ее устранения потребуются три предмета: отвертка, винт и зажим EMT 3/4″, который вы найдете в электрическом отделе в любом магазине товаров для дома.

На видео в начале этого поста показан процесс исправления, который занимает около 10 секунд.

Как насчет воздушных зазоров?

Вместо высокой петли под кухонной раковиной производители посудомоечных машин также допускают воздушный зазор. Он состоит из уродливого устройства, установленного поверх кухонной раковины, и выглядит оно так:

Они требуются в Миннесоте с начала 2016 года и никому не нравятся. Я писал в блоге о воздушных зазорах в посудомоечных машинах еще в 2017 году, и я собираюсь процитировать то, что сказал тогда. Воздушные зазоры посудомоечной машины определенно , а не , то, что мы рекомендуем установить во время проверки дома.
