монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования
Содержание:
Последовательность монтажа
Расположение котла
Как подготовить помещение
Как правильно установить приточно-вытяжную вентиляцию
Установка дымохода и котла
Подключение твердотопливного котла к системе
Выводы
Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.
Последовательность монтажа
Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.
Тем не менее установка твердотопливного котла любого типа выполняется по одинаковой методике:
- Сначала определяют место, где будет размещен котел.
- Далее выполняют предварительную подготовку помещения.
- Оборудуют приточно-вытяжную вентиляцию.
- Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
- Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.
Обратите внимание, что некоторые модели котлов на дровах или угле нуждаются в дополнительном питании от электросети. Такую возможность необходимо предусмотреть на этапе подготовки.
Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями.

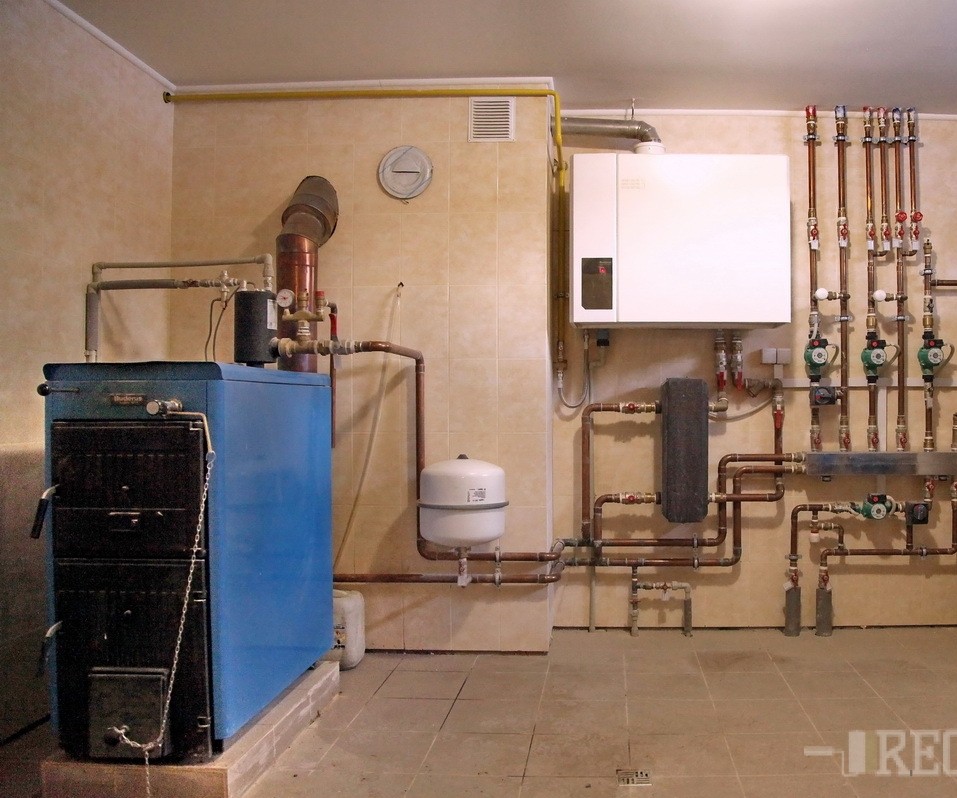

Расположение котла
Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.
Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.
Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:
- Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли.
Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
- Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
- Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
- Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему.
Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
- Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.
Обратите внимание, что перед покупкой твердотопливного котла желательно соотнести его габариты с размерами технического помещения, где планируется его установка. Кроме того, стоит заранее продумать расположение теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.
В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.
Как подготовить помещение
Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:
- подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
- выполнение вентиляционных отверстий и зазора для дымохода в стене;
- изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.
Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.
Рекомендации по устройству фундамента будут такими:
- Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
- При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
- Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.
Обратите внимание, что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещение придется усилить лагами из брусьев сечением от 100×50 мм.
Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.
Как правильно установить приточно-вытяжную вентиляцию
Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:
- подача в котел достаточного количества кислорода для поддержания процесса горения;
- вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
- компенсация использованного в процессе горения количества воздуха.
Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м3 воздуха, а сжигание угля требует порядка 8-9 м3, исходя из качества топлива.
Приведем несколько советов по обустройству вентиляционной системы:
- Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
- Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
- Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
- Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.
Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см
2.Установка дымохода и котла

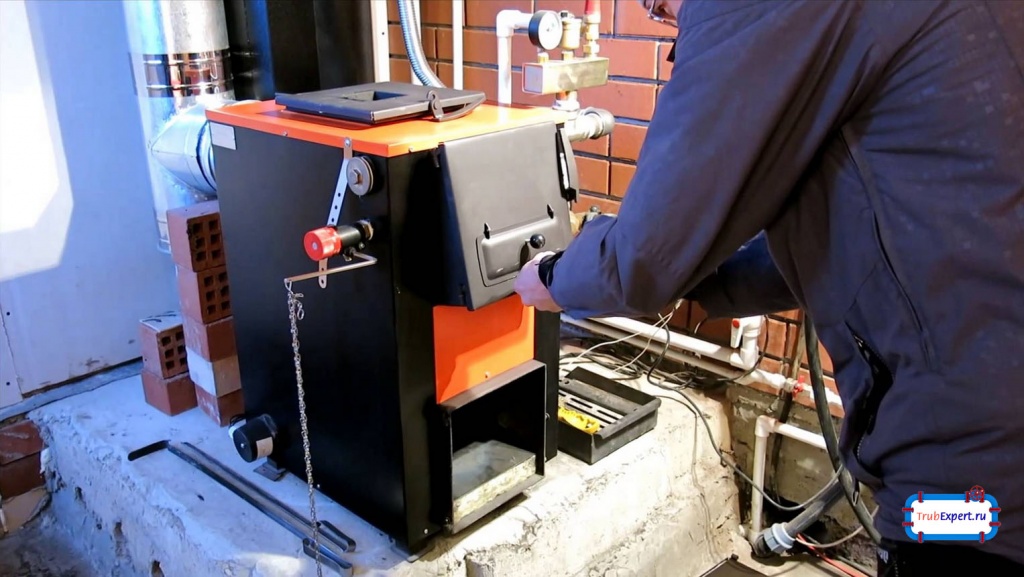

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.
Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.
![]()
Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.
Методика установки дымохода такова:

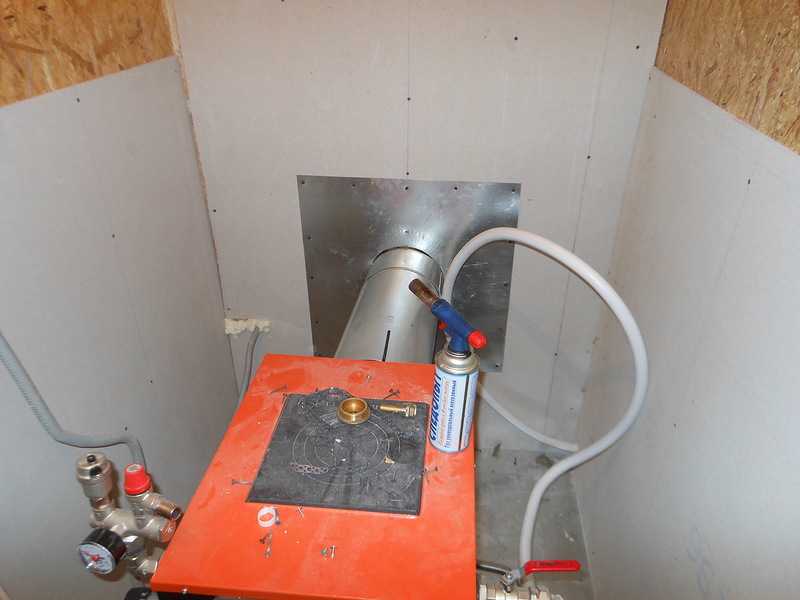

- В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
- Монтируют в проем оцинкованный короб – это будет проходной узел.
- Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
- Фиксируют внешнюю крышку узла.
В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.
Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:
- минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
- стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
- горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
- внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
- кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
- крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
- сверху на дымовую трубу монтируют флюгер или конусовидный колпак.
Обратите внимание, что оголовок дымохода должен находиться выше зоны ветрового подпора крыши данного или соседнего дома, чтобы тяга была устойчивой.
![]()
Подключение твердотопливного котла к системе
После того как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.
В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.
Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.
Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.
Выводы
Итак, сам по себе процесс монтажа твердотопливного котла не представляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Тем не менее в процессе работы придется учесть много тонкостей, да и труд это нелегкий. Если вы не уверены в своих навыках, отдельные работы, например, обвязку, можно перепоручить профессионалам.
Как правильно подключить твердотопливный котел
Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.
Содержание
- 1 Необходимые условия для правильного подключения твердотопливного котла к системе отопления
- 2 Подключение твердотопливного котла в паре с газовым, схемы и особенности
- 3 Совместная работа твердотопливного котла в паре с электрическим
- 4 Согласованная работа твердотопливного, газового и электрического котлов отопления
Необходимые условия для правильного подключения твердотопливного котла к системе отопления
- Помещение для котельной выбирается отдельное.
Площадью порядка 7м2. Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
- Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
- Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
- По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
- Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
- Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

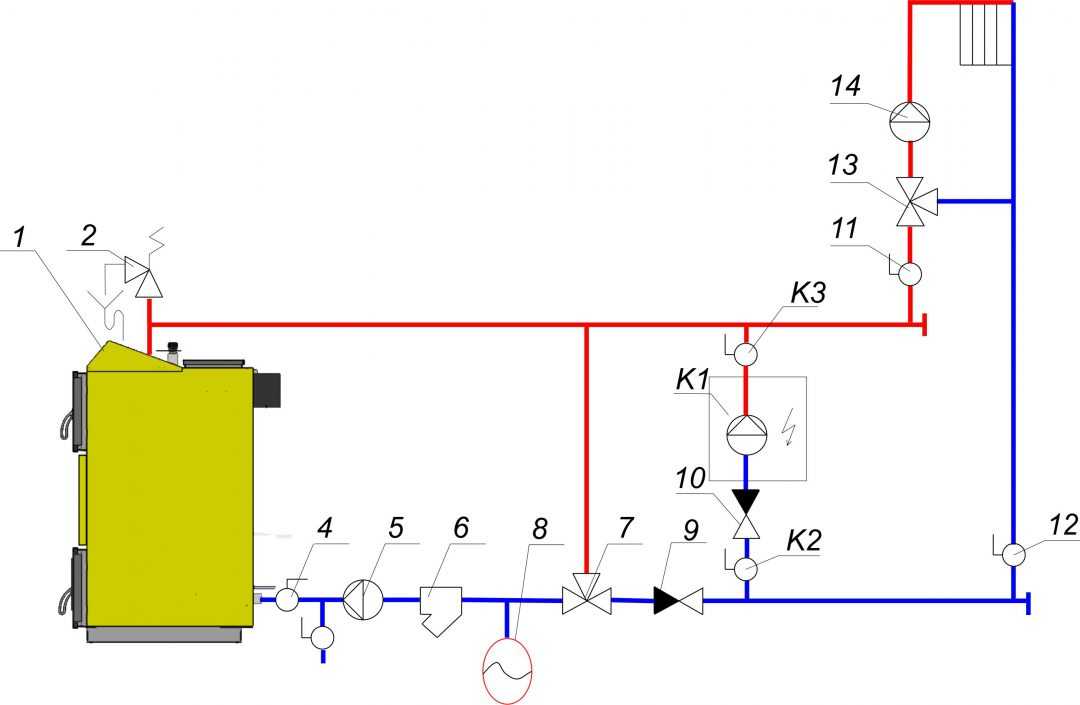

Ниже применена схема правильного подключения твердотопливного котла.
Методов подключения много. Рассмотрим один из простых и надежных способов подключения.
От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.
Подключение твердотопливного котла в паре с газовым, схемы и особенности
Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:
- Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом: 1 кВт мощности – 0,2 м3 при потолке высотой 2,5 м, но не менее 15 м3.
- Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м2 на 1 м3 объема помещения.
- Входная дверь котельной обязана выходить только на улицу. Ширина двери минимум 80см.
Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.
Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:
- Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый.
Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
- Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе.
На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них.
Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
- Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах.
Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.

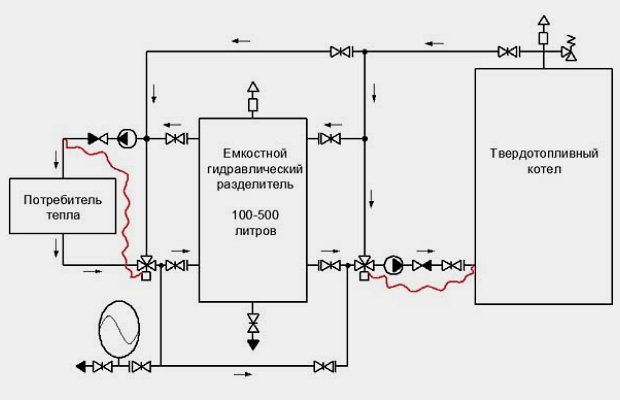

- Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас.
Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.
После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.
Совместная работа твердотопливного котла в паре с электрическим
Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:
Согласованная работа твердотопливного, газового и электрического котлов отопления
При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.
Схемы подключения и обвязка твердотопливного котла отопления
Система отопления, кроме твердотопливного котла, содержит в себе еще много различных отопительных устройств элементов. Правильно подключить и настроить все устройства данной системы задача не простая. В этой статье мы разберем различные схемы подключения , взвесим преимущества и недостатки, а также различные нюансы и тонкости.
Надеемся, данная статья поможет Вам безопасно и эффективно сделать обвязка твердотопливного котла. Данную обвязка Вы сможете сделать своими руками, но наша компания рекомендует для установки и обвязка твердотопливного котла выполнялась опытными специалистами, которые имеют большой опыт в установке теплотехнического оборудования, потому неправильно выполнена обвязка котла понесет за собой не эффективную и не правильную работу всей системы отопления. Рассмотрим принцип действия и схемы подключения твердотопливных котлов.
данная отопительная система производит тепло за счет сжигания твердого топлива (древесина, уголь, торф, пеллеты). Отличается своими особенностями, которые непосредственно влияют на ее эфективность и безопасность:
Инерционность. Твердотопливный котел невозможно остановить сразу. После прекращения подачи кислорода система продолжает работу до тех пор, пока не закончится воздух в середине топки, или пока топливо не сгорит. Это может привести к перегреву теплоносителя и образованию большого количества пара. Как следствие-разрушение котла или системы отопления.
Конденсат. Появляется когда котел подключен напрямую, через аккумулятивную емкость по которой теплоноситель проходит невысокой температуры. Это все приводит к коррозии, неправильной работе, а также образованию сажи в твердотопливном котле.
Чтобы исключить выше перечисленные проблемы, следует правильно организовать обвязка котла с обов’обязательными элементами. Рассмотрим более подробно, для чего нужна правильная обвязка твердотопливного котла, а также основные схемы установки.
Самое главное назначение обвязка – это обезопасить эффективное, безопасную и экономичную работу котла.
Элементы обвязки твердотопливного котла и их правильный монтаж будут отображаться на отличной и безопасной работе Вашего отопительного оборудования.
К числу основных элементов относятся:
Самая простая обвязка с минимальным количеством устройств и полной независимостью от электроэнергии. Поток теплоносителя по системе проходит естественным образом из-за общего расположения трубопроводов под небольшим наклоном. Котел устанавливается ниже уровня радиаторов с минимальным количеством запорных и регулировочных элементов.
Такая схема эффективная для маленького дома с небольшим количеством потребителей тепловой энергии. Расширительный бак открытого типа устанавливается как можно выше, например на чердаке. При этом температуру теплоносителя откорректировать невозможно. А через открытый расширительный бак, часто попадает воздух, который воздействует на внутреннюю поверхность трубопроводов.
Также довольно простая схема обвязка с малым количеством потребителей. По схеме очень похожа на открытый тип. Отличие включением закрытого расширительного бака с мембранной, который устанавливается на обратном трубопроводе.
расширительный бак должен быть 10% от общего объема теплоносителя в системе. Есть несколько важных моментов при обвязка котла трубопроводами из полипропилена. Труба от твердотопливного котла до группы безопасности должна быть из металла. Также участок обратного трубопровода с установленным трехходовым клапаном должен быть из металла.
Круговорот теплоносителя осуществляется с помощью насоса. Это позволяет решить проблему низкой температуры на обратном трубопроводе, путем добавления в него горячей воды из линии подачи с помощью трехходового клапана. Также достигаются более комфортные условия отопление, благодаря возможности регулирования температуры отопительными устройствами. Однако есть и минусы:
При отсутствии питания, циркуляционный насос не будет выполнять свою функцию, а значит движение теплоносителя прекратится и это может привести к перегреву. Для решения данной проблемы необходимо включить в схему подключения буферный бак (теплоаккумулятор) или установить аккумуляторную батарею и блок бесперебойного питания.
Гидравлическая стрелка необходима для балансировки системы отопления. Она предотвратить котлу возможных тепловых ударов. Также гидрострелка, обеспечивает вашу систему отопления от повреждений при автоматическом отключении контуров.
Гидравлический выравниватель работает по принципу гребенки и в случае багатоконтурних систем отопления, распределяет равномерную подачу горячей воды в систему отопления, чтобы выровнять давление при неодинаковых затратах в основном контуре котла. Гидрострелка также выполняет роль как отстойника и собирает Различный шлам, накипь и грязь, за счет этого продолжает работу котла, так и системы отопления в целом.
Бойлер косвенного нагрева дает возможность получать горячую воду, которая используется в быту. Данный бойлер сам по себе не нагревает воду, а берет энергию от твердотопливного котла. Нагрев воды для водопровода происходит от воды из отопления. При этом теплоносители между собой не смешиваются. Поэтому при выборе типа системы и ее комплектации будет меняться и схема подключения с учетом каждого из источников тепла и его потребителей.
Данная обвязка актуально и пользуется спросом у жителей загородных домов. Она дает возможность организовать круглосуточный комфорт в доме, включая в общую обвязку несколько источников обогрева. Как правило, устанавливается пара из газового или электрического котла и твердотопливного котла.
Схема обвязка газового и электрического устройства с дров’деревянным одинакова, довольно проста, потому что использует теплоаккумулятор одновременно как гидравлическую стрелку. Это позволяет снабжать теплом эффективно сразу большое количество отопительных контуров (радиаторы, теплый пол, бойлер, полотенцесушитель, и т.д.). При этом тепло газового или электрического котла и традиционного твердотопливного заряжают буферный бак, а затем уже потребляют тепловой энергией конечные точки обогрева.
Существует также другой метод совместного подключения газового (электрического) котла и твердотопливного без использования буферного бака. Здесь главным источником выступает твердотопливный котел, а газовый вспомогательный. Принцип действия таков: после сгорания твердого топлива, температура воздуха уменьшается. Это фиксирует установленный в комнате датчик и сразу запускает газовый котел. Остывающий главный котел отключается автоматически . Газовый работает до тех пор, пока котел не начнет работать с последующей загрузкой топлива. Теперь уже все в обратном порядке, датчик комнатной температуры отключает газовое устройство нагрева.
При использовании буферной ємности во время работы твердотопливного котла, горячая вода поступает в теплоаккумулятор. Аккумулятивная емкость накапливает избыточную тепловую энергию а затем отдает ее в систему отопления и отопительным устройствам. После этого как твердотопливный котел завершил сжигание топлива, система отопления будет потребляться горячей водой из аккумулятивного бака< / strong>.
Теплоаккумулятор будет поддерживать систему до того момента пока Вы не загрузите в котел топлива. За счет этого вы будете экономить топливо для котла, а также ваши средства. Буферная емкость защищает систему отопления от перегрева, за счет отбора избыточного тепла на себя, а также работает как гидравлический выравниватель, стабилизирует давление в системе.
Некоторые монтажники говорят что теплоаккумулятор не нужен для пеллетного котла, Мы как производители пеллетных котлов и буферных емкостей рекомендуем обязательно монтировать данную емкость в систему за счет таких особенностей:
Дает возможность работать котлу на максимальной мощности на постоянной основе, это в свою очередь увеличивает срок эксплуатации котла, уменьшение образования конденсата, а также способствует полному сгоранию топлива, а это снижает количество вредных выбросов, то есть уменьшается период его очистки.
Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Например, гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный тепловой комфорт и опасные условия функционирования твердотопливного котла. В настоящее время схема с принудительной циркуляцией теплоносителя нуждается в дополнительном оборудовании но обеспечивает высокий тепловой комфорт и управления отопительными контурами, а также является более безопаснойчем открытая система отопления. Оценив все преимущества и недостатки каждой из схем, наша компания надеется, что вы сможете выбрать наиболее подходящую и надежную схему именно для вашего случая.
Рекомендуем посмотреть твердотопливные котлы от производителя
Схема подключения твердотопливного котла в систему отопления
Отопительные агрегаты, работающие на различных видах твердого топлива, в эксплуатации существенно отличаются от электрического, газового и жидкотопливного теплогенератора. В связи с этим подключение твердотопливного котла имеет ряд особенностей. Рассмотрим, как правильно установить агрегат для обогрева, чтобы его работа была эффективна и безопасна, а также как монтируется система отопления с двумя котлами.
Особенности твердотопливных котлов
Отличие твёрдотопливного теплогенератора от котлов, работающих на других энергоносителях, базируется на особенностях горения древесины, угля и иных видов твердого топлива.
1. Инерционность. Твердое топливо, разгоревшееся в камере сгорания, невозможно резко затушить, поэтому всегда сохраняется риск перегрева теплоносителя. Вскипание воды в рубашке котла ведет к скачкообразному повышению давления в системе и ее разгерметизации. Чтобы избежать аварийной ситуации в обвязку твердотопливного котла в обязательном порядке включают автоматический клапан, предназначенный для сброса давления.
По причине инерционности сложнее управлять нагревом теплоносителя – после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на 2-3 градуса прежде чем стабилизироваться.
Внимание! Такого недостатка, как высокая инерционность, лишен пеллетный котёл, поскольку конструкцией предусмотрена подача топлива в камеру сгорания мелкими порциями. Прекращение подачи ведет к быстрому угасанию пламени.
2. Конденсация влаги в топливнике. Конденсат образуется в случае, если в водяную рубашку агрегата поступает сильно остывший теплоноситель с температурой ниже 50 градусов. Выпадение конденсата чревато быстрой коррозией металла, из которого изготовлены стенки камеры сгорания, поскольку эта влага представляет собой агрессивную среду. Кроме того, конденсат, смешанный с пеплом, образует клейкую субстанцию, которую трудно счистить с внутренней поверхности топки.
Схема подключения твердотопливного котла должна включать смесительный узел, благодаря которому в остывший теплоноситель обратки подмешивается нагретая котлом жидкость.
Внимание! Чугунный котел, работающий на твёрдом топливе, устойчив к коррозии и не боится конденсата.Тем не менее, в обвязку такого агрегата также добавляют смесительный узел, поскольку поступление остывшего теплоносителя в водяную рубашку раскаленного котла может привести к разрушению чугуна по причине температурного шока.
Базовые принципы подключения твердотопливного агрегата
Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле.
Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.
Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру.
Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.
Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:
- Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
- На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
- Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
- Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.
Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.
Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:
- Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
- Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.
Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.
Как удешевить обвязку
Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).
Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.
Обвязка с теплоаккумулятором
Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.
Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.
Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.
Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:
Схема обвязки теплоаккаумлятора с твердотопливным котломЧтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.
Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.
Важно! Установка теплоаккумулятора должна быть предусмотрена на этапе разработки проекта отопительной системы. Чтобы котёл мог одновременно нагревать воду в контуре отопления, системе ГВС и в буферной емкости, его мощность должна вдвое превышать расчетную.
Установка с электрическим или газовым агрегатом
В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.
Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.
Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.
Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).
Схема подключения твердотопливного котла и электрокотлаКотельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.
Система дополняется:
- термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
- комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.
Метод первичных и вторичных колец
Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.
Вариант подлючения двух видов котлов к одной системе отопленияОба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).
Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров. Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.
Заключение
Перед тем как приступать к самостоятельному монтажу обвязки твердотопливного котла, рекомендуется обратиться к профессионалам, которые выполнят грамотный расчет системы и дадут консультацию по грамотному расположению ее элементов. Схема подключения должна обеспечивать безопасное функционирование твердотопливного котла и создавать оптимальные условия для эффективного расход топлива.
Видео по теме:
Подключение котла на твердом топливе
При неправильном подключении котла возможно его разрушение и (или) значительное сокращение срока службы, а также другие неприятности.
Твердотопливный котел должен работать не только безаварийно и долго служить, но и меньше нагружать заботой о себе жильцов, а его КПД весь срок службы должен быть большим. Как этого добиться?
Оказывается, внешняя автоматика, способы подключения, решают такие задачи. Как правильно подключить твердотопливный котел рассмотрим подробнее.
Эти теплогенераторы отличаются тем, что не оборудованы автоматикой и могут работать совсем без электроснабжения. Автоматизируется работа таких котлов с помощью внешних дополнительных приборов и подключения.
Котел не должен закипеть
Твердотопливный котел работает непрерывно. Его нельзя остановить быстро как газовый или на жидком топливе. Набирает температуру он также медленно, по мере разгорания топлива.
Если в работающем котле остановится движение жидкости, то он закипит и разрушится, взорвется. Это произойдет в течении небольшого периода времени. Поэтому циркуляционный насос должен работать непрерывно. Его обязательно нужно подключить к бесперебойному источнику питания.
Насос должен включаться и отключаться вовремя
Если включением и выключением насоса управлять вручную, то «не далек тот день» когда, его просто забудут включить. Или выключить, — и он будет зря гонять жидкость. Или включат слишком поздно.
И большой объем теплоносителя с высокой температурой (выше 100 градусов, если котел еще не взорвется) попадет в отопительный трубопровод из полипропилена или из сшитого полиэтилена, или металлопласитковый.
Все стыки потекут. Система отопления будет разрушена. А может и котел взорваться и система разрушиться. Поэтому включение насоса котла нужно автоматизировать с помощью термостата с вынесенным датчиком-колбой, который сможет включать электрические контакты и подключать насос в работу, как только повысится температура.
На теплообменнике не должна выпадать роса
Котел разогревается сам медленно и весьма медленно будет набирать температуру вся система отопления – 2 – 8 часов. И все это время в теплообменник будет идти холодная обратка – ниже 50 градусов С.
Попадание жидкости с такой температурой в котел значительно охладит его. А это значит, что сверху на теплообменнике будет обильно выпадать роса. Она опасна, так как, во первых, будет кислотной и усиленно разрушает металл, а во вторых, на нее налипают и пригорают частички золы, копоть и пыль, в результате образуется корка, которая теплоизолирует и значительно понижает КПД котла. Очистить ее сложно.
Нужно сделать так, чтобы обратка разогревалась до температуры свыше 50 градусов как можно быстрее — не более 20 минут. Поможет включение в систему трехходового смесительного клапана, с помощью которого можно подогреть обратку от подачи котла.
Обеспечиваем непрерывную работу насоса
Чтобы котел не закипел из-за остановки насоса, достаточно просто подключить его к блоку бесперебойного питания. Но сделать это нужно обязательно. Блок должен обеспечить работу при отключении электроэнергии пока котел не затухнет или пока не будет включен резервный источник энергоснабжения. Простая схема включения насоса и котла приведена на рисунке, обезопасит его эксплуатацию.
Схема подключения котла электрическая. Указаны термостат, дополнительный выключатель шунтирующий термостат и бесперебойный блок питания.
Сделаем автоматизированное включение насоса
Применяем термостат замыкающий электрические контакты включения насоса. Его температурный датчик-колба устанавливается прямо на подаче на выходе из котла.
При необходимости для установки можно пригласить и электрослесаря. Теперь насос будет самостоятельно включаться в работу, как только котел начнет нагреваться температура жидкости на его выходе повысится. А выключится будет при затухании, и не будет зря «молотить» недельку – месяцок, пока жильцы в отпуске.
Но важно настроить реле на температуру включения в 27-30 градусов и не выше. В это время температура жидкости может уже достигать 40 – 50 градусов – пора двигать теплоноситель. Нужно не забыть летом проверить, не включился ли насос сам по себе от сезонного нагрева….
Полезно параллельно контактам термостата установить перемычку с выключателем рассчитанным на 220 В. Тогда насос можно будет включить этим выключателем вручную в любое время при какой-либо необходимости.
Подключение котла к трубопроводу
Температура жидкости поступающей в котел по обратке не должна быть ниже 50 градусов, в этом случае теплообменник будет работать нормально, без образования большого количества росы. Добиться этого проще всего применив термостатические клапана нажимного действия. Они бывают смесительные и распределительные.
С помощью них часть горячей жидкости с подачи будет подаваться в обратку. А регулироваться это будет термоголовкой, которая и управляет тарельчатым клапаном. Никакого электричества, — сплошная механика, система работает надежно.
- Смесительный клапан смешивает жидкость. В него поступают два потока а на выходе – один. Указывается стрелочками или букавами – поступает поток А и поток В, а на выходе АВ.
Устанавливается на обратке. - Распределительный клапан – распределяет потоки жидкости, входит один поток АВ, а затем разделяется на два – А и В.
Устанавливается на подаче.
Схема подключения твердотопливного котла к трубопроводу. Смесительный клапан обеспечивает поддержание высокой температуры на обратке. Не указаны другие элементы обвязки – фильтр, расширительный бак, краны и др.
Что устанавливается и как работает
Итак, нам нужно в обратку врезать смесительный клапан. И на него сделать подвод с подачи. Важно правильно установить клапан в соответствии с направлением движения жидкости, которое указывается стрелочками и буквами на корпусе. Иначе клапан начнет рычать, а система не будет работать.
Для управления всей системой приобретается обычная термоголовка с вынесенным капиллярным датчиком. Этот датчик — термоколба устанавливается обязательно на обратке прямо возле входа в котел с помощью специальной седловины (в комплекте). Он будет регистрировать температуру трубопровода обратки.
Термоголовка настраивается на нужную температуру срабатывания в 55 — 60 градусов. Она будет давить на клапан смесителя и приоткрывать его, если температура на обратке будет ниже заданного значения. С открытым клапаном произойдет смешение жидкости и в обратку пойдет горячая жидкость прямо с подачи.
По мере прогревания всей системы клапан будет постепенно закрываться, уменьшая количество жидкости поступающей с подачи на обратку, затем закроется полностью и закорачивание струи теплоносителя прекратится.
Этот автоматический способ подогрева обратки является проверенным и самым оптимальным – не требует контроля и наличия электронных управляющих устройств.
Таким образом, с помощью довольно простых решений мы обеспечили правильное подключение твердотопливного котла, его оптимальный режим работы, безопасность эксплуатации, сняли с себя заботу о постоянном контроле за его состоянием. Подключение котла должно быть правильным.
Установка и подключение твердотопливного котла в частном доме
Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п. Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.
Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.
Источник фото: dmir.ru
Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.
СодержаниеПоказать
- 1 Требования к установке твердотопливных котлов
- 2 Установка твердотопливного котла в частном доме
- 2.1 Фундамент под котел
- 2.2 Монтаж дымохода
- 2.3 Установка мембранного бака
- 2.4 Вентиляция
- 3 Подключение твердотопливного котла к системе отопления
- 3.1 Закрытая система отопления
- 3.2 Открытая
Требования к установке твердотопливных котлов
- Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
- Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
- Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
- При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.
Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.
Установка твердотопливного котла в частном доме
Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.
Источник фото: rotor.com.ua
На данный момент нет чётких правил, которые регулируют весь процесс установки котла на твёрдом топливе. Строительные нормы и правила регламентируют работу котельных установок с мощностью более 0,36 МВт.
Твердотопливный котёл необходимо ставить за пределами жилого дома. Идеальным местом является автономная котельная.
На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:
- на кухне;
- в коридоре с хорошей вентиляцией;
- в подвале;
- в гараже.
Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.
Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.
Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.
Фундамент под котел
Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.
Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:
- Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
- Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
- Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.
Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).
Источник фото: stroikabudet.ru
Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.
Монтаж дымохода
Вентиляция удаляет только дым, который попал в помещение. А нормальная работа котла, удаление компонентов газообразного топлива и приток свежего воздуха обеспечивается установкой дымохода. В связи с этим необходимо уделить должное внимание при его проектировании.
Для того чтоб исключить возможные проблемы при эксплуатации, необходимо брать трубы с утеплением. Как вариант их замены, можно использовать обычные трубы с базальтовым волокном. Простым устройством вытяжной системы является дымоход, установленный за пределами помещения приставным способом.
Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.
Источник фото: liveinternet.ru
Важно, чтобы было свободное расстояние на 0,38 м больше протягиваемой трубы. Узловой вывод нужно формировать из стали с цинковым покрытием. Образовавшиеся пустоты закрывают базальтовой ватой. Последний этап – это прикрепление внешней крышки короба.
При прохождении дымоудаляющих конструкций сквозь бетонные или кирпичные стены в местах укладываются металлические гильзы во избежание прямого контакта дымохода с несущими конструкциями.
Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.
Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.
Внизу требуется оборудовать люк для ревизии и накопитель конденсата. Избежать вторжения в карниз кровли можно, сделав обход трубой при помощи двух колен, соединяемых под углом в 30°.
Головная часть дымового канала закрывается колпаком. Высоту головной части определяют в зависимости от дальности трубы от конька. При этом нельзя размещать оголовок в области ветрового напора.
Если система дымоудаления неполноценно справляется со своей задачей, то потребуется установка дымососа – оборудования принудительного удаления отработанных газов.
Установка мембранного бака
По типу размещения расширительные мембранные баки могут быть настенными и напольными.
При установке мембранного бака необходимо:
- располагать бак в котельной, недалеко от котла;
- обеспечить свободный доступ к аппарату для обслуживания;
- если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
- подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
- подводку нельзя прокладывать поперек прохода;
- нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.
Вентиляция
Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.
Схема вентиляции. Источник фото: etotdom.com
Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.
Главные функции вентиляции:
- удаление продуктов горения наружу;
- обеспечение правильного горения топлива;
- восполнение расходуемого кислорода.
Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.
Подключение твердотопливного котла к системе отопления
Правильный монтаж котла это не всё, что потребуется. Имеет важное значение подключение остальных элементов системы отопления. На подаче устанавливается защитная группа, а затем тройник, ведущий в байпас. Датчик переключается при температуре на обрате 55˚С. Это необходимо для того, чтобы избежать появление конденсата.
Подключить твердотопливный котёл к системе отопления с естественной циркуляцией достаточно просто. Подача и обратный трубопровод подключаются к соответствующим выходам котла.
Схема подключения. Источник фото: sxtmns2.appspot.com
Также нужно установить защитную группу: клапан сброса, воздухоотводчик, манометр. Такие системы предусматривают наличие расширительного бака. Трубопроводы монтируются с уклоном для хорошего самотёка. Этот вид системы отопления позволяет быть независимым от электроснабжения, но в случае отсутствия энергозависимых систем автоматики.
Системы с принудительной циркуляцией характеризуются наличием байпаса и трёхходового клапана. Это помогает избежать образование конденсата в топке или трещин чугунных секций при попадании воды низкой температуры.
Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.
В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой.
В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.
Закрытая система отопления
Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.
Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.
В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.
Открытая
Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.
К достоинствам открытой системы отопления можно отнести:
- энергонезависимость;
- экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.
Недостатком выступает особенность монтажа:
- трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
- система открыта для доступа воздуха, что влечёт за собой коррозию;
- теплоноситель испаряется и поэтому потребуется его восполнение;
- меньшая эффективность отопления за счёт медленной естественной циркуляции.
Обвязка, Как подключить, Установка, Устройство
Содержание:
Правила установки твердотопливных котлов
Схемы подключения твердотопливных котлов
Особенности обвязки — как правильно подключить
Большинство котлов рассчитано на подключение к газопроводу, но загородные дома и дачи расположены далеко от многих коммуникационных систем. Здесь на помощь приходят твердотопливные котлы, работающие на угле и дровах. При подключении таких агрегатов используются схемы отопления электрокотлом и твердотопливным котлом, так как пиролизные устройства работают от электричества и имеют принципиальные отличия.
Правила установки твердотопливных котлов
Перед подключением твердотопливного котла следует знать, что к установке агрегатов данного типа предъявляются следующие требования:
- Профессиональный монтаж труб и радиаторов. Только в этом случае можно рассчитывать на исправную работу системы отопления и правильное подключение твердотопливного котла, имеющего вход и выход для отвода остальной части контура.
- Наличие определенной температуры. Самая высокая отдача твердотопливного котла возможна только при температуре на выходе 55 градусов, на входе – 45 градусов. При одинаковых показателях можно рассчитывать на максимально возможный срок безупречной работы. Разная температура в системе может стать причиной образования конденсата, который губительно действует на металлические детали.
- Правильная установка котла. Очень важно понимать правило, как подключить твердотопливный котел отопления. Установка должна быть размещена на жестком основании в строго вертикальном положении. В качестве площадки можно использовать цементную стяжку толщиной не менее 5 см с заливкой такой же высоты. Для твердотопливных котлов рекомендуется использовать открытый расширительный бачок, который должен располагаться на более высоком уровне, чем вся система отопления. Лучшим вариантом для этой части системы считается чердак.
- Правильно оборудованный дымоход. К обязательным условиям дымохода относятся следующие: наличие задвижки из нержавеющей стали и сборника конденсата внизу дымохода.
Кроме того, необходимо наличие специальных люков, обеспечивающих доступ для очистки канала от нагара. Та часть трубы, которая будет проходить по неотапливаемому помещению, требует тщательного утепления. Это поможет увеличить срок службы дымохода.
- Схема обвязки твердотопливного котла обязательно должна содержать предохранительный клапан. Рекомендуется подключение водяного контура, в котором давление не превышает 0,2 МПа, а температура рабочей среды не может быть выше 90 градусов.
Схемы подключения твердотопливных котлов
Обвязка твердотопливного котла отопления выполняется по определенным схемам. Чаще всего выбирается вариант, наиболее подходящий по показателям или незаменимый. Однако для достижения оптимальных результатов не нужно запоминать чертежи и схемы. Главное понять принцип работы агрегата, а также изучить его преимущества и недостатки.
Для расчета идеальной схемы установки твердотопливного котла необходимо выбрать оптимальный вариант совмещения работы этого агрегата и теплоаккумулятора. Объяснить это можно следующим образом: твердотопливные котлы – это инертные устройства, чем они отличаются от своих газовых, дизельных и электрических собратьев. Следовательно, температура рабочей среды будет постоянно колебаться в пределах 60-90 градусов, и поддержание постоянного режима в этом случае невозможно.
Установить циркуляционный насос для принудительного перемещения рабочего тела при обвязке твердотопливного котла также не всегда возможно по самым простым причинам. Одним из них является отсутствие линий электропередач в непосредственной близости от дома или перепады напряжения в электросети, которые невозможно стабилизировать с помощью специальных устройств.
Стоимость системы отопления без дополнительного оборудования значительно ниже, но монтаж таких систем требует более тщательного подхода к процессу, так как требует обязательного соблюдения уклонов.
Особенности обвязки – как правильно соединить
При обвязке дровяного котла между агрегатом и расширительным баком рекомендуется установить страховочные линии на входе и выходе, причем разместить их рекомендуется возле водонагревателя. Подключение котла к расширительному баку должно осуществляться кратчайшим путем, при этом не должно быть вставлено ни кранов, ни предохранительных клапанов.
На каждой схеме подключения твердотопливного котла есть точка, определяющая расстояние между расширительным баком и верхней точкой системы отопления. Если нет возможности поднять бак на такую высоту, необходимо встроить насос принудительной циркуляции теплоносителя в прямой участок трубы. Несоблюдение этого правила может привести к подсосу воздуха в верхние нагревательные панели.
Установка циркуляционного насоса должна производиться на обратке в непосредственной близости от котла. В этом случае перебои с электричеством не повлияют на эффективность системы отопления. Для установки насоса необходим дополнительный байпасный путь, позволяющий при необходимости отключить насос, а байпас закрыть с помощью специальных кранов.
Опытные специалисты рекомендуют при подключении газового котла и твердотопливного котла устанавливать в системе отопления байпасы, своеобразную перемычку с отводами между трубами подачи и обратки.
В этом случае лишняя горячая вода возвращается в стояк из радиатора при изменении количества с помощью термостата.
Из всего вышеперечисленного можно сделать вывод, что в основе любой системы лежит вытеснение холодного теплоносителя самым горячим. А ведь от эффективности этого процесса зависит качество сборки всего отопительного контура и устройства твердотопливного котла.
Соединение твердотопливных печей | Ссылки на системы центрального отопления
В связи с постоянным ростом цен на мазут и другие виды топлива для отопления нас постоянно спрашивают о подключении систем автоматических топливных котлов к сжиганию древесины для управления эксплуатационными расходами.
Мы снова и снова говорим одно и то же. Вот краткое изложение наиболее часто повторяющихся моментов, которые следует учитывать.
Системы под давлением.
Нет, нельзя! (Технически это можно сделать, но вы нарушаете так много правил и принципов по пути, что это не стоит риска и усилий!)
Стоимость
Вы не можете сделать это по дешевке! Возникают технические проблемы, для решения которых требуется относительно дорогой комплект и услуги хорошо обученного инженера-теплотехника.
Плита против котла
Самые большие водонагревательные печи на рынке генерируют около 80 тыс. БТЕ, но они огромны! Небольшой котел для кухни или пристройки будет предлагать большую эффективность, более высокий диапазон мощности, часто при сопоставимой стоимости.
НДС Обратите внимание, с января 2007 года НДС на новые системы котлов на дровах составляет 5%
Технический
Я так часто вижу, что это делается неправильно, это страшно!
Нельзя полностью прокачивать твердотопливную систему отопления.
Подумай об этом. Если вы используете жидкотопливный или газовый котел и происходит отключение электроэнергии, не только останавливается насос центрального отопления, но и котел перегревается и гаснет.
Большинство систем являются «отказоустойчивыми». Твердотопливная система будет производить горячую воду до тех пор, пока в огне есть топливо для сжигания.
Вы должны спроектировать «гравитационный контур», то есть часть вашей системы отопления, которая не зависит от работы насоса, что позволяет горячей воде циркулировать от котла и охлаждаться.
Предотвращение обратной циркуляции
Ваши котлы подключены к системе отопления трубами большого диаметра. Часто 28 мм, а иногда и 35 мм в более крупных системах.
Поставьте себя на место воды в вашей системе. Если вы просто взяли две большие трубы для подключения нового котла к вашей системе, собираетесь ли вы выбрать трудный путь вниз по трубам с микротрубками к радиаторам, когда есть простая, большая труба? Если вашему жидкотопливному или газовому котлу постоянно разрешается нагревать водяную рубашку твердотопливного котла, то конечным результатом может быть увеличение, а не уменьшение счета за отопление.
Элементы управления
Большинство из нас очень привыкли к нашим техническим игрушкам, большинство из которых (вы не захотите это слышать) лишние! Конечно, вы можете установить часы на твердотопливную систему, но поскольку вам все равно придется вставать утром, чтобы вести журнал, какой в этом смысл?!
Комнатный термостат также может вызывать подогрев, когда вас нет дома, чтобы питать огонь. Производители твердотопливных котлов параноидально относятся к элементам управления, и на то есть веские причины.
Плохо установленная система управления не только выведет вас из строя, но и может вывести из строя ваш котел, если не настроить систему для предотвращения образования конденсата.
Альтернативы:
Вам действительно нужно подключиться к системе центрального отопления, чтобы снизить расходы на нефть/газ? Небольшая печь в средней гостиной будет генерировать столько тепла, что радиатор в этой комнате будет выключен. (Термостатические радиаторные клапаны обязательны!)
Печь большего размера с открытыми дверцами в другие комнаты вполне может отапливать значительную часть вашего имущества, опять же радиаторы выпадают из системы по мере нагревания дома. Результат, уровень комфорта повышается. Счета за топливо снижаются!
Обратите внимание, я НЕ инженер-теплотехник и не сантехник, и не претендую на это, но вышеизложенные пункты не высшая математика, а простая логика.
НЕОБХОДИМО проконсультироваться с обученным (предпочтительно HETAS) инженером. Он или она вложили много времени, усилий и часто денег в то, чтобы научиться делать эти вещи правильно и безопасно.
И еще один простой, но часто игнорируемый пункт. Как найти такого инженера? СПРОСИТЬ! Спросите своих друзей, родственников, желтые страницы, HETAS, кого угодно! Затем попросите инженера дать рекомендации. Если он/она успешно делал это раньше, то у них где-то есть счастливый клиент, который будет рад рассказать об этом. СПРОСИТЬ!
Контактная форма и проезд до выставочного зала Тел. 01501 823006
ОЧЕНЬ полезные ссылки
Ассоциация твердого топлива
Ассоциация твердого топлива Веб-сайт ассоциации твердого топлива. Просмотрите меню «Литература» и загрузите или закажите (FOC) «Руководство по подключению». Превосходный документ и почти библия для проекта.
HETAS
HETAS Руководящий орган промышленности по производству твердого топлива в Англии, но действует общебританская схема регистрации инженеров по твердому топливу.
Районы, которые мы охватываем: Глазго, Эдинбург, Западный Лотиан, Мидлотиан, Стерлинг, Перт, Файф, Северный Ланаркшир, Южный Ланаркшир, Шотландские границы Печи DEFRA Бездымные печи Дровяные печи Эдинбургские печи Castelmonte Галереи печей Дровяная печь для пиццы Фото установщика печи Запасные части и аксессуары Дизайн печи Инновации Поставщики и производители печей, опросы Часто задаваемые вопросы Ссылки на другие системы Нет дымохода Отзывы Политика в Интернете Полезные ссылки Блог
Описание твердотопливных котлов | Руководство по котлам
- Получите лучшие котировки, быстро!
- Более 5000 инженеров по всей Великобритании
- Зарегистрированные инженеры по газовой безопасности
Нужен новый котел?
Получите БЕСПЛАТНЫЕ котировки без обязательств прямо сейчас!
- Никаких задержек! Получить котировки сегодня
- Сравните предложения и получите лучшие цены
- Инженеры, зарегистрированные как Gas Safe и OFTEC
1 609 отзывов
Какая работа вам нужна?
Новый котел с установкой Новый Централ Обогрев Ремонт котлаОтлично 4,8 из 5
1 609 отзывов
- org/BreadcrumbList»>
- Консультации по отоплению
Автор: Ник Гири
Обновлено: 6 июля 2022 г.
- Что такое твердотопливный котел?
- Типы твердотопливных котлов
- Что такое котел на биомассе?
- Зачем устанавливать твердотопливный котел?
- Сколько стоит твердотопливный котел?
- Получить котировки для котла на твердой биомассе
Твердотопливный котел может быть идеальным выбором системы отопления для автономных объектов. Они сжигают твердое топливо, такое как дрова или уголь (не рекомендуется), и являются отличной альтернативой газу, нефти и электричеству.
Традиционные твердотопливные котлы – это печи, которые можно подключать к системе центрального отопления. Более современным подходом было бы установить котел на биомассе, который представляет собой возобновляемую систему отопления, в которой сжигаются растительные материалы.
Что такое твердотопливный котел?
Старые системы отопления, которые включали котел на твердом топливе, относились к дровяным или угольным печам. Совсем недавно котлы на биомассе стали популярным вариантом твердого топлива. Они так же эффективны и действенны, как и другие системы отопления, но также являются возобновляемыми. Это потому, что они сжигают растительные организмы, которые полностью углеродно-нейтральны.
Типы твердотопливных котлов
Печи на твердом топливе
Печи на твердом топливе часто относятся к дровяным горелкам, но также доступны угольные горелки.
Стоит отметить, что правительство постепенно отказывается от сжигания влажных дров и некоторых видов угля. Это будет означать, что покупать можно будет только сухую древесину и промышленный уголь, поскольку они более экологичны.
Дровяные печи могут работать на древесной щепе, пеллетах или бревнах, причем дрова являются наиболее популярным вариантом. Это автономные обогреватели, что означает, что они обогревают только комнату, в которой они установлены. С мая 2021 года обратите внимание на логотип «Ready to Burn» на поставках дров для сжигания.
Многотопливные печи обеспечивают гибкость, поскольку они могут работать на дровах и холоде.
Твердотопливные печи обогревают только помещение, в котором они установлены, если они не подключены к системе центрального отопления. Узнайте, как подключить дровяную горелку к центральному отоплению.
Котлы на биомассе
Система отопления, работающая на биомассе, сжигает природные материалы для обогрева дома. Как правило, это древесные гранулы, щепа или бревна, но также могут быть и растительные организмы.
Котлы на биомассе работают так же, как обычные котлы. Они обеспечивают отопление и горячую воду за счет сжигания топлива, но единственный углерод, выбрасываемый в атмосферу, ранее поглощался древесным топливом. Это делает их углеродно-нейтральной возобновляемой системой отопления.
В отличие от твердотопливных печей, в которые необходимо подавать топливо вручную, котел на биомассе может подавать топливо автоматически через бункер. Хотя также доступны котлы на биомассе с ручной подачей.
Что такое котел на биомассе?
Установка котла на биомассе требует принятия многих решений. А именно, от типа топлива, на котором вы хотите, чтобы система отопления работала, а также от того, установить ли модель с ручной или автоматической подачей.
В зависимости от модели котел на биомассе может работать на древесной щепе, бревнах или пеллетах (некоторые котлы на биомассе могут работать на нескольких видах топлива).
- Древесная щепа: Доступнее, чем пеллеты, но менее эффективно.
- Бревна: 9 шт.0069 Самое крупное топливо для котла на биомассе, которое необходимо вручную подавать в котел, когда требуется тепло. Потенциально может быть получен в местных лесных массивах.
- Древесные гранулы: Изготовлены из спрессованной древесной стружки и опилок и могут автоматически подаваться в котел из резервуара для хранения.
Зачем устанавливать твердотопливный котел?
Преимущества твердотопливных котлов
- Низкие эксплуатационные расходы
- Нет опасений по поводу сбоев в подаче
- Выбирайте из множества видов твердого топлива
- Увеличить вентиляцию помещения
Недостатки твердотопливных котлов
- Уголь очень вреден для окружающей среды
- Требуется дополнительное место для хранения топлива
- Обогревать только одно помещение (если оно не подключено к системе отопления)
- Считается «грязной» системой отопления, поскольку по сути это открытый огонь
Теперь обратимся к котлам на биомассе. Они представляют собой более современную версию твердотопливных котлов, которые потенциально обладают многочисленными преимуществами автономности.
Преимущества котлов на биомассе
- Нейтральный углерод
- Достичь уровня эффективности более 90%
- Обеспечить отоплением и горячей водой всю недвижимость
- Потенциально вы могли бы обогреть свой дом бесплатно (если у вас есть доступ к дровам)
- Может иметь право на получение выплат в рамках программы Renewable Heat Incentive
Недостатки котлов на биомассе
- Более высокие первоначальные затраты по сравнению с газовыми, жидкотопливными и электрическими котлами
- Топливо должно храниться на вашей территории
- Могут быть большие системы отопления
- Пепел из систем с ручной подачей необходимо регулярно очищать
Сколько стоит твердотопливный котел?
Твердотопливные котлы могут стоить от 499 до 5000 фунтов стерлингов. Это только для самой печи, поэтому вам также нужно будет учитывать цену установки. На стоимость установки может повлиять ряд факторов, в том числе:
- Тарифы, взимаемые установщиком
- Ваше местоположение
- Дымоход нуждается в ремонте
- Нет дымохода? Затем необходимо установить дымоход
- В строительных нормах указано, что в помещении с печью необходима вентиляция
Чтобы свести затраты на установку к минимуму, мы настоятельно рекомендуем сравнивать предложения.
Между тем, стоимость котла на биомассе с ручной подачей топлива колеблется от 4 000 до 10 000 фунтов стерлингов по сравнению с 9 000 до 21 000 фунтов стерлингов для котла с автоматической подачей топлива.
Наряду с первоначальными ценами стоит обратить внимание и на долгосрочные затраты. Уголь является относительно недорогим топливом, но его использование постепенно прекращается, поэтому его использование не рекомендуется. Древесная щепа часто является самой дешевой формой топлива из биомассы, но если ее можно получить в лесистой местности, то древесные бревна потенциально можно найти бесплатно.
Тип топлива | Средняя цена (пенс / киловатт-час) |
---|---|
Уголь (твердое топливо) | 4,13 |
Щепа | 2,9 |
Бревна | 6,93 (или бесплатно) |
Древесные гранулы | 5,99 |
Выбор котла, работающего на биомассе, потенциально может дать вам право на оплату по программе Renewable Heat Incentive (RHI). RHI, по сути, является финансовым стимулом для обогрева вашего дома с использованием возобновляемых источников энергии. С котлом на биомассе вы можете получать 6,97 пенсов за киловатт-час тепла, вырабатываемого в течение 7 лет.
Получить котировки для котла на твердой биомассе
Подходит ли котел на биомассе для отопления вашего дома? Тогда вы можете получить бесплатные котировки прямо здесь, в Руководстве по котлам.
Просто заполните короткую форму запроса, а мы позаботимся обо всем остальном. Вскоре вы получите ни к чему не обязывающие предложения от трех местных инженеров-теплотехников. Затем вы можете сравнить и установить новый котел на биомассе по наиболее конкурентоспособной цене.
Найдите лучший котел для ваших нужд или посмотрите, как новейшие котлы с рейтингом А сравниваются с каждым из них. другой и ваш существующий.
НАЧАТЬ СРАВНЕНИЕ
- Никаких задержек! Получить котировки сегодня
- Сравните, чтобы получить лучшие цены
- Инженеры, зарегистрированные как Gas Safe и OFTEC
ЗАПРОСИТЬ ЦЕНУ
Расчеты основаны на среднем газовом котле и средних затратах на установку – в зависимости по вашему требованию.
РАСЧЕТ
- Предложение на ремонт без обязательств
- Инженеры, зарегистрированные как Gas Safe и OFTEC
- Почините свой котел в кратчайшие сроки!
ЗАПРОСИТЬ ЦЕНУ
Нужен новый котел?
Получите БЕСПЛАТНО без обязательств сейчас!
Отлично 4,8 из 5
Какая работа вам нужна?
Новый котел с установкой Новый Централ Обогрев Ремонт котлаОтлично 4,8 из 5
Найдите местных инженеров-теплотехников
Найдите сертифицированных инженеров-теплотехников
в вашем регионе.
Начните поиск, введя свой почтовый индекс ниже.
Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла
Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, важно определиться кто и как будет его устанавливать определяйте заранее, и НЕ покупайте твердотопливный котел без установки, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).
- Обучение
- Безопасность
- Схемы
- Фото
- Видео
- Подведем итоги
Обвязка — комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.
Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:
- подготовка основания для установки твердотопливного котла — оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
- также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный).
Любой дымоход необходимо ежегодно чистить и контролировать.
Как правильно обвязать твердотопливный котел
Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:
Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.
Контур накопителя тепла
Постепенно прогревается все отопление, а клапан полностью перекрывает байпас — весь теплоноситель циркулирует через блок. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.
Обычно это выглядит так: пока хозяин дома не спит, он уделяет время дровяному теплогенератору, ночью включается другой тип обогревателя.
Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.
При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.
Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.
Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1
Схемы подключения котла для общего представления
Разберем жгут на схемах. Обвязка простого котла включает в себя:
- циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
- расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
- группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.
Далее идут системы безопасности людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) — если из обратки с радиаторов отопления идет холодная, для теплообменника котла более чем полезно, клапан включит подмешивание горячей воды.
Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.
Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.
Вариант 2: 4-ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электричества в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.
Вариант 3: Аварийная самотечная схема с обратным клапаном (9) — на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.
Вариант 4: одновременное использование нескольких методов.
Схемы применения готовой обвязки Termicus OTK
Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.
Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью этой схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.
Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.
Трубопровод твердотопливного котла
Схема подключения твердотопливного котла
Обвязка твердотопливного котла, подключенного к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не ниже 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.
Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.
Фото монтаж отопления — Минская область, г. Дзержинск
Монтаж отопления: Минск — чертеж схемы, г. Дзержинск — обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».
Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.
Схемы: Котел ТТ
Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.
Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.
Включает образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.
Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.
Еще по теме: Составить смету на электрика
Подключение котла к источникам питания
Большинством моделей можно управлять с помощью удобных пультов дистанционного управления или панелей. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.
Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.
оставить отзыв
Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.
После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.
Совместная работа с электрокотлами
Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.
Схемы обвязки
Начнем с двух простых позиций:
- Первая касается устройства самого твердотопливного котла отопления. Помните — ни в одной из его моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
- Вторая позиция — это, собственно, вопрос от потребителей, которые считают, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.
Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.
Посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.
В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.
Почему такие жесткие ограничения?
- Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
- Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию смолы на стенках топки. Сажа и влага имеют этот негативный эффект.
Теперь нас интересует вопрос — как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.
Первый вариант
Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку питающего контура.
Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.
То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.
Второй вариант
Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.
Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?
Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.
Чем схема обвязки котла будет отличаться от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:
- В первом стоит отопительный котел.
- Второй содержит радиаторы системы отопления.
А теперь самое главное, что касается обвязки котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.
Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный бак. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.
Аварийная схема
Схема аварийной электропроводки
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?
Рассмотрим три основных способа охлаждения теплоносителя:
- В камере сгорания котла установлены два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить холодную водопроводную воду во второй теплообменник. Вот как это работает.
- Схема практически та же.
Но внутри первого установлен только второй теплообменник. При таком расположении снижение температуры теплоносителя происходит в несколько раз быстрее и эффективнее.
- И последний вариант. У него нет второго теплообменника. Его патрубки – входной и выходной – подсоединяются к двум трубам, которые с одной стороны подключаются к водопроводу, а с другой – к канализации. На стыке труб устанавливается вентиль, открывающий или закрывающий доступ холодной воды в систему отопления дома. Конечно, этого теплоносителя в отоплении становится больше, поэтому отводящая труба подключается к канализационной системе.
Скажем прямо — схема снижения температуры довольно странная. Но удивительно, что котлы с такой конструкцией присутствуют на рынке, и для них даже организованы сервисные центры.
Как подключить газовый котел на твердом топливе в одну систему. Система отопления с двумя котлами – лучшая альтернатива для непрерывного отопления здания
Двухкотловая схема в последнее время очень широко применяется и вызывает достаточно большой интерес. Когда в одной котельной появляются два тепловых агрегата, сразу возникает вопрос, как согласовать их работу друг с другом. Попробуем ответить на вопрос о подключении двух котлов к одной системе отопления.
Эта информация будет интересна тем, кто собирается строить свою котельную, кто хочет избежать ошибок и для тех, кто не собирается строить своими руками, но хочет донести свои потребности до тех людей, которые будут собрать котельную. Не секрет, что у каждого монтажника свои представления о том, как должна выглядеть котельная и зачастую они не совпадают с потребностями заказчика, но важнее в данной ситуации желание заказчика.
Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы согласовываются друг с другом без участия потребителя), а в другом требуется ее включение.
Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четыре, чтобы полностью отключить неработающий котел от системы. В обоих котлах чаще всего есть встроенные и использовать их оба одновременно выгоднее, ведь объем системы отопления очень часто превышает возможности одного расширительного бака, взятого отдельно. Во избежание бесполезной установки дополнительного (внешнего) расширительного бака не стоит полностью отключать котлы от системы. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.
Схема подключения двух котлов с автоматическим управлением
Важно! Клапаны должны работать навстречу друг другу, тогда теплоноситель от двух котлов будет двигаться только в одну сторону, в сторону системы отопления.
Для автоматической системы одновременной работы двух котлов необходима дополнительная деталь — это термостат, который отключит циркуляционный насос, если в системе есть дровяной котел или любой другой котел с ручной загрузкой. Необходимо отключить насос на котле. Потому что, когда в нем сгорает топливо, нет смысла гнать теплоноситель через этот котел впустую, мешая работе второго котла. Который подхватит работу, когда первый остановится. При максимальном диаметре и самой высокой марке термостата для отключения помпы вы потратите не более 4000 рублей и получите автоматическую систему.
Видео реализации двух котлов в одной котельной
Возможность использования автоматического и ручного переключения между двумя котламиРассмотрим следующие пять вариантов с разными агрегатами в связке с электрокотлом, который находится в резерве и должен включаться в нужный момент:
- Газ+Электро
- Дрова + электричество
- СНГ + Электро
- Солнечная + Электро
- Пеллет (гранулированный) + Электро
Пеллетный и электрический котел
Комбинация двух котлов – пеллетного и электрического котла – лучше всего подходит для автоматического и ручного включения.
Пеллетный котел может остановиться из-за того, что в нем закончились топливные пеллеты. Он испачкался и не был убран. Электрика должна быть готова к включению вместо остановленного котла. Это возможно только при автоматическом подключении. Ручное подключение в этом варианте подходит только в том случае, если вы постоянно проживаете в доме, где установлена такая система отопления.
Котлы на дизельном топливе и электричестве
Если вы проживаете в доме с такой системой подключения двух котлов отопления, то вам вполне подойдет ручное подключение. Электрический котел будет работать как аварийный в случае, если котлы по каким-то причинам вышли из строя. Не просто остановился, а сломался и нуждается в ремонте. Также возможно автоматическое включение в зависимости от времени. Электрический котел может работать в паре со сжиженным газом и солнечным котлом по ночному тарифу. В связи с тем, что ночной тариф дешевле 1 кВт/час, чем 1 литр дизельного топлива.
Комбинация электрического котла и дровяного котла
Эта комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного подключения. В качестве основного используется дровяной котел. Днём он обогревает помещение, а ночью включается электричество. Или в случае длительного пребывания в доме – электрический котел поддерживает температуру, чтобы не заморозить дом. Ручной также можно сэкономить электроэнергию. Электрический котел включится вручную, когда вы уйдете, и выключится, когда вы вернетесь и начнете отапливать дом дровяным котлом.
Комбинация газового и электрического котлов
В данной комбинации подключения двух котлов электрический котел может выступать как в качестве резервного, так и в качестве основного. В этой ситуации больше подходит ручная схема подключения, чем автоматическая. Газовый котел – проверенный и надежный агрегат, способный работать длительное время без поломок. Параллельно не желательно подключать электрокотел к системе подстраховки в автоматическом режиме. В случае выхода из строя газового котла всегда можно включить второй агрегат вручную.
В целях экономии часто используется подключение двух котлов к одной системе отопления. Приобретая несколько тепловых приборов, следует заранее узнать, какие существуют способы их соединения между собой.
Так как дровяной котел работает в открытой системе, совместить его с газовой колонкой, имеющей закрытую систему, непросто. При трубопроводе открытого типа вода нагревается до температуры сто градусов и более при самом высоком высоком давлении. Для защиты от перегрева жидкости ставится расширительный бачок.
Часть горячей воды отводится через баки открытого типа, что способствует снижению давления в системе. Но использование таких спусковых баков иногда приводит к попаданию частиц кислорода в теплоноситель.
Соединение двух котлов в одну систему возможно двумя способами:
- параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
- последовательное подключение двух котлов разных типов с использованием теплоаккумулятора.
При параллельной системе отопления в больших домах каждый котел обогревает свою половину дома. Последовательное сочетание газового и дровяного агрегата образуют два отдельных контура, которые объединены тепловым аккумулятором.
Применение теплового аккумулятора
Система отопления с двумя котлами имеет следующую структуру:
- тепловой аккумулятор и газовый котел объединены с отопительными приборами в замкнутый контур;
- потоков энергии от дровяного обогревателя к аккумулятору тепла, которые передаются в замкнутую систему.
С помощью теплоаккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.
Параллельный замкнутый контур
Для объединения систем дровяного и газового котла применяются следующие устройства:
- предохранительный клапан;
- мембранный бак;
- манометр;
- клапан сброса воздуха.
В первую очередь на трубы двух котлов монтируется запорная арматура. Возле дровяного агрегата установлены предохранительный клапан, устройство для выпуска воздуха, манометр.
На ответвление от твердотопливного котла ставится выключатель для функционирования оборота малого круга. Закрепите его на расстоянии одного метра от дровяной каменки. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура вакуумируемого твердотопливного агрегата.
Обратка подключена к радиаторам. Обратный поток теплоносителя разделен двумя патрубками. Один подключается через трехходовой клапан к перемычке. Перед разветвлением этих труб монтируют бак и насос.
Тепловой аккумулятор можно использовать в системе параллельного отопления. Схема установки прибора при таком подключении заключается в подключении к нему обратки и подачи, подающего и обратного трубопроводов в систему отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются задвижки, перекрывающие поступление теплоносителя.
Можно комбинировать два обогревателя с ручным и автоматическим управлением.
Подключение с ручным управлением
Включение и выключение котлов осуществляется вручную за счет двух кранов на теплоносителе. Обвязка осуществляется с помощью запорной арматуры.
Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать бойлеры от системы полностью, а просто подключить их одновременно к расширительному баку, перекрыв движение воды.
Соединение с автоматическим управлением
Установлен обратный клапан для автоматической регулировки двух котлов. Защищает отключения теплового узла от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.
В автоматической системе нельзя блокировать все основные линии. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подключения котлов к системе отопления через неработающий котел.
Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла, устанавливаются обратные клапаны. Их работа должна быть направлена друг на друга, чтобы вода от двух тепловых устройств направлялась в систему отопления. Клапаны можно поставить на обратку. Также при автоматическом управлении необходим термостат для регулирования насоса.
Автоматическое и ручное управление применяется при комбинировании различных типов отопителей:
- газовых и твердотопливных;
- электрические и дровяные;
- газ и электричество.
Также возможно подключение двух газовых или электрических котлов к одной системе отопления. Установка более двух подключенных тепловых пунктов приводит к снижению эффективности системы. Поэтому больше трех котлов не подключают.
Преимущества двухкотловой системы
Основным положительным моментом установки двух котлов в одной системе отопления является непрерывное поддержание тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.
Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К преимуществам двойного теплового устройства можно отнести:
- выбор основного вида топлива;
- возможность управления всей системой отопления;
- увеличение времени работы оборудования.
Подключение двух котлов к одной системе отопления – оптимальное решение для отопления зданий любых размеров. Такое решение позволит вам долгие годы непрерывно сохранять тепло в доме.
Рассмотрим системы отопления, состоящие из газового и электрического котлов. Зачем устанавливать такие системы? Есть несколько вариантов, либо для дублирования системы отопления, если она по какой-то причине выйдет из строя из приборов, то потребитель сможет использовать другую. Но в большинстве случаев установка электрокотла используется для его использования в ночное время, когда тариф на электроэнергию минимальный, при условии оформленного тарифа на электроотопление и наличии 2-х тарифного электросчетчика. Экономический эффект от использования электрокотла в ночное время составляет 2,52 раза. Если электрообогрев используется как вспомогательная система.
Сравним производительность и стоимость электрического отопления с газовым.
Если КПД электрических котлов составляет около 98 %, то большинство газовых котлов имеют КПД около 90 %, за исключением конденсационных котлов, имеющих КПД более 100 %. Однако следует учитывать, что при расчете КПД большинства газовых котлов (особенно импортных из Германии, Италии и др.) теплотворная способность газа учитывалась порядка 8250 ккал на 1 куб. газа.Однако в сложившейся ситуации газ подается по смешанной системе.Минимальная калорийность смешанного газа должна быть не ниже 7600 ккал.Как показывает практика, многие потребители газа в отопительный период заявляют, что подаваемый им газ значительно ниже 7600 ккал.Поэтому при низкокалорийном газе КПД фирменных газовых котлов будет заявлен производителем.
В расчетах будем использовать теплотворную способность газа 7600 ккал, так как это минимально допустимая калорийность по действующему законодательству. Если сравнить теплотворную способность газа и электроэнергии с КПД, равным 100%, то получим
7600 ккал = 8,838 кВт = 1 кубометр газа.
На практике 100% можно получить только на конденсационных котлах, все остальные будут работать по факту 82% и меньше. То есть при использовании низкокалорийного газа для получения 7600 ккал тепла потребуется затратить не 1 кубометр газа, а 1,18 кубометра газа.
Если электрическое отопление используется в качестве вспомогательной системы.
7600 ккал | Топливо | эффективность % | Потребление | Цена | Результат | Пособие |
Газ | 82 | 1,18 у.е. | 6 879 | 8,11 | 2,52 раза | |
Электро | 98 | 9,014 кВт | 0,357* | 3 217 |
* В расчете использован тариф 0,357 грн за 1кВт, при условии оформления тарифа на электроотопление, и основная нагрузка на котел приходится с 23. 00 до 7.00, те электроотопление выступает как доп. система.
На что нужно обратить внимание при установке электрокотла, при его установке в существующую систему отопления, где основным источником отопления был газовый котел.
Рис. 1 Схема последовательного соединения электрокотла Т с газовым котлом без встроенной группы безопасности и расширительного бака. КЭ1 — электрокотел, КГ1 — газовый котел без встроенной группы безопасности и расширительного бака, БР1 — расширительный бак, РО — радиаторы отопления, В — запорная арматура, ВР — регулирующая арматура, КЗ1 — предохранительный клапан, ПВ — автоматический нагнетатель воздуха , М1 — манометр, фильтр Ф1.
В большинстве случаев каждая система отопления индивидуальна. Очень часто у потребителя газовый котел устанавливается единым модулем, т.е. циркуляционный насос и расширительный бак уже установлены в котле. Многие установщики очень часто предлагают сэкономить и предлагают установить электрокотел последовательно, т. е. оба котла работают в общем потоке. Смысл экономии заключается в том, что вам предложат приобрести дешевый котел, в котором нет ни расширительного бака, ни циркуляционного насоса. Такой электрический котел действительно будет дешевле, чем полностью укомплектованный. Многие не задумываясь соглашаются на такое предложение. Однако это сомнительный способ экономии, так как большинство функций в такой схеме выполняет газовый котел, и в случае аварийного отключения газового котла, например, выхода из строя циркуляционного насоса, или расширительного бака и т.д. и т.п. Вся система остановится.
С одной стороны, у вас есть два источника для отопления, а с другой стороны, вы сильно зависите от производительности газового котла. Вывод – последовательное подключение электрокотла не всегда обеспечит вам полный комфорт.
Второй способ установки электрокотла в систему отопления с газовым котлом – параллельная установка.
Такой способ установки считается наиболее правильным, так как вы получаете два независимых друг от друга источника отопления, а в случае выхода из строя одного, можете полноценно использовать другой. При несколько больших первоначальных вложениях вы получите максимально надежную и комфортную систему отопления.
Установка твердотопливного котла – первый шаг к эффективному и экономичному поддержанию тепла в доме. Следующими шагами будет регулярное добавление дров или другого твердого топлива. Необходимо поддерживать температуру теплоносителя системы отопления в рабочих пределах даже в ночное время. И даже при посещении дома только в выходные дни требуется поддерживать минимальную температуру во избежание конденсации влаги на внутренних поверхностях в помещении.
Если наличие конденсата не критично, то при выезде после выходных нужно дождаться остановки котла и слить воду из системы отопления, чтобы не допустить замерзания системы. В случае слива воды все металлические элементы подвергаются коррозии при контакте с воздухом.
Слив охлаждающей жидкости не требуется, если вместо воды используется антифриз. Однако при использовании антифризов из-за высокой текучести к резьбовым уплотнениям и к клапанам предъявляются высокие требования.
Наиболее распространенным решением для поддержания температуры в контуре отопления является установка электрического котла вместе с твердотопливным. Минимальное количество дополнительного оборудования позволит электрическому котлу автоматически взять на себя функции отопления, а твердотопливному котлу отключиться, без риска закипания. Также использование электрокотла избавляет от необходимости проводить какие-либо манипуляции с системой отопления, оставляя загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электрокотлом есть контролирующий режим работы отопительного оборудования.
Типы электрокотлов
При выборе электрокотла для установки в дополнение к твердотопливному достаточно кратко ознакомиться с основами нагрева воды с помощью электрического тока, чтобы не попасть в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит проверять на своей системе отопления правдивость заверений производителя о несравненно высоком КПД их устройств – это может стоить лишних денег, и окупятся они не скоро. Существует три основных типа котлов:
Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружается непосредственно в теплоноситель. В контуре такого котла может циркулировать как вода, так и антифриз. Он неприхотлив в эксплуатации, но периодически требует замены ТЭНа из-за образования накипи, снижающей теплоотдачу.
Теплоносителем в них является вода. Нагрев происходит за счет энергии, выделяющейся при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электрического насоса в цепи. Обеспечивает плавный нагрев воды в системе. Со временем в результате электролитических реакций электроды растворяются и требуют замены.
Любая охлаждающая жидкость нагревается за счет вибрации, создаваемой индукционной катушкой. Температура от нагревательного элемента равномерно распределяется по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла необходима качественная автоматика управления.
Из-за высокой цены индукционные котлы уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрокотла, вопрос окупаемости инвестиций в передовые технологии отходит на второй план. Основными критериями выбора остаются: мощность, качество материалов устройства, качество сборки и комплектации.
Схема подключения твердотопливного котла
Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭЦ) котла – параллельная. Подача в систему отопления обоих котлов осуществляется в одну точку, как и обратка. Данная схема исключает несогласованность работы насоса и потери тепла в теплообменнике ТТК при работе ЭК. Алгоритм работы такой системы можно описать так:
- работающий ТТК поддерживает комфортную температуру в помещении;
- топливо сгорело, охлаждающая жидкость остывает, и при достижении заданной минимальной температуры термостат отключает насос;
- температура воздуха в помещении падает ниже комфортной (установленной пользователем) и включается ЭК.
Для корректной работы системы необходимо учитывать некоторые особенности подключения устройств и арматуры. Производительность T.T.K. насос должен быть больше, чем у насоса ЭК, чтобы одновременная работа котлов не влияла на скорость прохождения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен быть установлен обратный клапан для предотвращения обратного потока.
Для контроля работы насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче на обратный клапан. Выносной датчик температуры воздуха, контролирующий включение ЭК, должен быть размещен в одном из отапливаемых помещений.
Для управления ЭК также используются, которые позволяют с помощью мобильной связи устанавливать температурный режим включения или выключения котла. Этот способ позволит запрограммировать котел на включение только ночью, чтобы сэкономить электроэнергию и максимально использовать преимущества многозонной тарификации. Также можно задать необходимую температуру воздуха, например, за несколько часов до прибытия на дачу.
При правильном выборе оборудования и фурнитуры для котельной мощность двух котлов, подключенных по предложенной схеме, обеспечит бесперебойное теплоснабжение, создание уюта и комфорта в доме. А для владельцев загородных домов – дополнительное удобство управления системой отопления.
От того, насколько правильно произведена обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов, использующих другие виды топлива, поэтому требуют особого подхода.
Предлагается подробно рассмотреть, как после монтажа разводки отопления подключить твердотопливный котел, в том числе и своими руками. Описание различных схем подключения котла ТТ к системе отопления вы найдете в этом материале.
Чем отличаются твердотопливные котлы
Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от других источников тепла. Эти особенности следует принимать как данность и всегда учитывать при обвязке твердотопливного котла с водяной системой отопления. Какие они:
- Высокая инерция. На данный момент не существует способов резкого тушения горящего твердого топлива в камере сгорания.
- Образование конденсата в топке при прогреве. Особенность проявляется из-за поступления в бак котла теплоносителя с низкой температурой (ниже 50°С).
Примечание. Явление инерции отсутствует только у одного типа твердотопливных агрегатов – пеллетных котлов. У них есть горелка, куда дозировано подаются древесные пеллеты, после прекращения подачи пламя гаснет практически сразу.
Схема устройства ТТ-котла прямого сгорания с принудительным впрыском воздуха
Инерционность создает опасность перегрева водяной рубашки подогревателя, вследствие чего в ней закипает теплоноситель. Образуется пар, который создает высокое давление, разрывая корпус агрегата и часть подающего трубопровода. В результате в топочном помещении много воды, много пара и непригодный к дальнейшей эксплуатации твердотопливный котел.
Аналогичная ситуация может возникнуть при неправильном подключении теплогенератора. Ведь по сути нормальный режим работы дровяных котлов является максимальным, именно в это время агрегат достигает своего паспортного КПД. Когда термостат реагирует на достижение теплоносителем температуры 85°С и закрывает воздушную заслонку, горение и тление в топке все равно продолжается. Температура воды повышается еще на 2-4°С и даже больше, прежде чем прекращается ее рост.
Во избежание избыточного давления и последующей аварии в обвязке твердотопливного котла всегда задействован важный элемент – группа безопасности, подробнее о ней будет рассказано ниже.
Еще одной неприятной особенностью эксплуатации агрегата на дровах является появление конденсата на внутренних стенках топки из-за прохождения через водяную рубашку ненагретого теплоносителя. Этот конденсат вовсе не божья роса, так как представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сгорания. Затем, смешавшись с золой, конденсат превращается в липкое вещество, оторвать его от поверхности не так-то просто. Проблема решается установкой смесительного узла в контур обвязки твердотопливного котла.
Такой налет служит теплоизолятором и снижает КПД твердотопливного котла.
Владельцам теплогенераторов с чугунными теплообменниками, не боящихся коррозии, рано вздыхать с облегчением. Их может ожидать еще одна беда – возможность разрушения чугуна от температурного удара. Представьте, что в частном доме на 20-30 минут отключили электричество и остановился циркуляционный насос, который гонит воду через твердотопливный котел. За это время вода в радиаторах успевает остыть, а в теплообменнике — нагреться (за счет той же инерции).
Появляется электричество, включается насос и направляет остывший теплоноситель из замкнутой системы отопления в прогретый котел. От резкого перепада температуры в теплообменнике происходит температурный шок, чугунная секция трескается, вода стекает на пол. Ремонтировать очень сложно, не всегда есть возможность заменить секцию. Так что даже в этом случае смесительный узел предотвратит аварию, о которой речь пойдет позже.
Аварийные ситуации и их последствия не описываются с целью отпугивания пользователей твердотопливных котлов или побуждения их к приобретению ненужных элементов трубопроводных схем. Описание основано на практическом опыте, который необходимо всегда учитывать. При правильном подключении теплового агрегата вероятность таких последствий крайне мала, практически такая же, как и для теплогенераторов, использующих другие виды топлива.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два основных элемента, позволяющих надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе датчика температуры, показанный на рисунке:
Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен на насос и теплогенератор, иначе в малом котловом контуре 9 циркуляции не будет0003
Примечание.
Расширительный бак здесь условно не показан – его необходимо подключить к обратке системы отопления перед насосом (по ходу движения воды).
Представленная схема показывает, как правильно подключить агрегат и используется с любыми твердотопливными котлами, в том числе и пеллетными. Можно найти различные общие схемы отопления — с тепловым аккумулятором, бойлером косвенного нагрева или гидравлической стрелкой, на которых этот узел не показан, но он там обязательно должен быть. Способ защиты от потери влаги в печи подробно рассмотрен в видео:
Задача группы безопасности, устанавливаемой непосредственно на выходе входной трубы твердотопливного котла, состоит в автоматическом сбросе давления в сети при его повышении выше заданного значения (обычно 3 бар). Он это делает, а кроме этого элемент еще и оснащен манометром. Первый выпускает воздух, появляющийся в теплоносителе, второй служит для регулирования давления.
Внимание! На участке трубопровода между группой безопасности и котлом не допускается установка запорной арматуры.
Если у вас установлен шаровой кран для отсечки и ремонта деталей группы, снимите ручку со штока.
Как работает схема
Смесительный узел, защищающий теплогенератор от конденсата и температурных перепадов, работает по следующему алгоритму, начиная с растопки:
- Дрова только разгораются, насос включен, вентиль со стороны системы отопления закрыта. Охлаждающая жидкость циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50-55°С, где расположен датчик накладной выносного типа, термоголовка по его команде начинает прижимать шток трехходового клапана.
- Клапан медленно открывается и в котел постепенно поступает холодная вода, смешиваясь с горячей водой из байпаса.
- По мере прогрева всех радиаторов общая температура повышается, после чего клапан полностью перекрывает байпас, пропуская весь теплоноситель через теплообменник блока.
Важный нюанс. В паре с 3-ходовым клапаном устанавливается специальная головка с датчиком и капилляром, предназначенная для регулирования температуры воды в определенном диапазоне (например, 40.
..70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.
Данная схема обвязки самая простая и надежная, ее можно смело установить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. По этому поводу есть пара рекомендаций, особенно при обвязке дровяного обогревателя в частном доме полипропиленовыми или другими полимерными трубами:
- Сделать участок трубы от котла до металла, а потом проложить пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик будет откровенно врать, а трехходовой клапан опаздывать. Для правильной работы агрегата участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Соединение медными трубами не защитит полипропилен от разрушения при перегреве котла ТТ. Зато позволит корректно работать датчику температуры и предохранительному клапану на предохранительной группе
Еще один момент — место установки циркуляционного насоса. Лучше всего ему стоять там, где он показан на схеме – на обратке перед дровяным котлом. В общем, можно поставить насос на подачу, но помните, что было сказано выше: в аварийной ситуации в подающей трубе может появиться пар.
Насос не в состоянии перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться водой, текущей с обратки.
Способ удешевления обвязки
Удешевить схему защиты от конденсата можно за счет установки трехходового смесительного клапана упрощенной конструкции, не требующей подключения навесного датчика температуры и термоголовки. В нем уже установлен термостатический элемент, настроенный на фиксированную температуру смеси 55 или 60°С, как показано на рисунке:
Клапан специальный 3-ходовой для твердотопливных котлов ГЕРЦ-Тепломикс
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешиваемой воды на выходе и предназначенные для установки в первом контуре твердотопливного котла, производятся многими известными брендами – Herz Armaturen, Danfoss, Regulus и другими.
Установка такого элемента однозначно позволяет сэкономить на обвязке котла ТТ. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, и ее отклонение на выходе может достигать 1-2 °С. В большинстве случаев эти недостатки не существенны.
Вариант обвязки с буферной емкостью
Наличие буферной емкости крайне желательно для работы котла на твердом топливе, и вот почему. Чтобы агрегат эффективно функционировал и производил тепло с заявленным в паспорте КПД (от 75 до 85% для разных типов), он должен работать на максимальном режиме. Когда воздушная заслонка закрыта для замедления горения, в топке не хватает кислорода и снижается эффективность горения дров. При этом увеличиваются выбросы оксида углерода (СО) в атмосферу.
Для справки. Именно из-за выбросов в большинстве европейских стран запрещено эксплуатировать твердотопливные котлы без буферной емкости.
С другой стороны, при максимальном сгорании температура теплоносителя в современных теплогенераторах достигает 85°С, а одна закладка дров длится всего 4 часа. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку котла ТТ так, чтобы она служила накопительной емкостью. Схематично это выглядит так:
Измеряя температуру Т1 и Т2, можно регулировать послойную загрузку бака балансировочным вентилем
Когда топка горит вовсю, буферная емкость аккумулирует тепло (в техническом плане это загружается), и после затухания отдает его в систему отопления. Для контроля температуры теплоносителя, подаваемого в радиаторы, с другой стороны накопительного бака также установлены трехходовой смесительный клапан и второй насос. Теперь совсем не обязательно каждые 4 часа бегать к котлу, ведь после затухания топки буферная емкость какое-то время будет обеспечивать отопление дома. Как долго — зависит от его объема и температуры нагрева.
Ссылка. Исходя из практического опыта, емкость теплоаккумулятора можно определить следующим образом: для частного дома площадью 200 м² потребуется бак объемом не менее 1 м³.
![]()
Есть пара важных нюансов. Чтобы схема обвязки работала безопасно, необходим твердотопливный котел, мощности которого хватит для одновременного обогрева и загрузки буферной емкости. Это означает, что требуемая мощность в 2 раза выше расчетной. Еще один момент – подбор производительности насоса таким образом, чтобы расход в контуре котла немного превышал количество воды, протекающей в контуре отопления.
Интересный вариант стыковки ТТ-котла с самодельной буферной емкостью (он же бойлер косвенного нагрева) без насоса был продемонстрирован нами на видео:
Совместное подключение двух котлов
Для увеличения комфорт отопления частного дома, многие хозяева устанавливают два и более источников тепла, работающих на разных энергоносителях. На данный момент наиболее актуальны комбинации котлов на:
- природный газ и дрова;
- твердое топливо и электричество.
Соответственно, газовый и твердотопливный котел необходимо подключать таким образом, чтобы второй автоматически заменял первый после сжигания очередной порции дров. Такие же требования выдвигаются к обвязке электрокотла на дровах. Это достаточно просто сделать, когда в схеме обвязки участвует буферная емкость, так как она одновременно играет роль гидропистолета, что показано на рисунке.
Подающие линии котлов подключаются к верхним патрубкам теплоаккумулятора, обратки — к нижним.
Консультации. Вы найдете информацию о расчете объема буферного резервуара.
Как видите, благодаря наличию промежуточного накопительного бака, 2 разных котла могут обслуживать сразу несколько контуров разводки отопления — батареи и теплые полы, и дополнительно нагружать бойлер косвенного нагрева. Но не все ставят теплоаккумулятор с котлом ТТ, так как это недешевое удовольствие. На этот случай есть простая схема, и смонтировать ее можно самостоятельно:
В схеме учтена особенность электрокотла — встроенный циркуляционный насос работает всегда
Примечание.
Схема справедлива как для электрических, так и для газовых теплогенераторов, работающих совместно на твердом топливе.
Здесь основным источником тепла является дровяной обогреватель. После того, как дровяная загрузка прогорает, температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает отопление электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если через какое-то время он воспламенится, то все произойдет в обратном порядке. Подробно об этом способе соединения стыков рассказывается в видео:
Обвязка методом первичных и вторичных колец
Есть еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого количества потребителей. Это способ первичных и вторичных циркуляционных колец, предусматривающий гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер вообще не нужен, несмотря на кажущуюся сложность схемы:
Фишка в том, что все потребители и котлы подключены к одному первичному циркуляционному кольцу как подающим, так и обратным трубопроводом. Благодаря небольшому расстоянию между штуцерами (до 300 мм) перепад давления минимален по сравнению с напором насоса основного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов вторичного кольца. Меняется только температура охлаждающей жидкости.
Теоретически в основной контур может быть включено любое количество источников тепла и вторичных колец. Главное правильно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать подачу в самом «прожорливом» вторичном контуре.
Для этого необходимо выполнить гидравлический расчет и только тогда можно будет правильно подобрать насосы, поэтому без помощи специалистов обычному домовладельцу не обойтись. Кроме того, необходимо связать работу твердотопливных и электрических котлов установкой термостатов отключения, как описано в следующем видео:
Вывод
Как видите, правильно обвязать твердотопливный котёл не так-то просто топливный котел. К вопросу нужно отнестись ответственно и перед выполнением работ по установке и подключению дополнительно проконсультироваться со специалистом, квалификация которого не вызывает сомнений. Например, с тем, кто дает пояснения в представленных роликах.
Риски, связанные с избыточными котлами на твердом топливе
Это оповещение было выпущено в ответ на ряд инцидентов и разослано во все LA в Англии в мае 2008 г. Копия письма доступна для информации.
Кто пострадал?
HSE выпускает это предупреждение о безопасности для внимания отдельных домовладельцев, арендаторов, арендодателей и предприятий водопроводно-канализационной и отопительной промышленности. Это делается для повышения осведомленности о потенциальных опасностях разведения огня на твердом топливе, когда в камине оставлен лишний котел на твердом топливе.
Каков риск?
Предупреждение следует за несколькими инцидентами за последние пять лет, три из которых привели к серьезным травмам и, к сожалению, в одном случае со смертельным исходом. Резервный задний котел на твердом топливе был оставлен в герметичном состоянии, и некоторое время спустя, когда перед котлом зажигали уголь или дрова, агрегат нагревался настолько, что внутреннее давление вызывало взрыв корпуса котла.
Где может возникнуть риск?
Ситуации, которые следует учитывать, будут включать случаи, когда котел на твердом топливе был слит за зиму в незанятых помещениях, или когда он мог остаться на месте после преобразования системы отопления объекта — часто в систему, работающую на газе или жидком топливе, с новой системой отопления. удаленный котел центрального отопления. Из-за срыва процесса удаления заднего котла из камина они могли остаться на месте для декоративного эффекта колосниковой решетки или закрыты панелью или другим элементом.
Что вызывает проблему?
Блок заднего котла обычно состоит из колосниковой решетки, по которой горючий материал, например, уголь, и водяной камеры, «окружающей» ее. Эта водяная «рубашка» обычно находится за огнем, но также может быть по бокам и частично над решеткой, через которую проходит дымоход. Таким образом, тепловая энергия поступает в воду от горячих дымовых газов, а также излучается от «углей». Поскольку агрегаты трудно полностью слить, вероятно, в резервном котле останется вода, которая при нагревании превратится в пар. Это усугубляет избыточное давление, если блок был оставлен в герметичном состоянии.
В одном случае «взрыва» ранним осенним вечером в колоснике перед котлом был подожжен огонь для обогрева гостиной; в другом случае крышка панели была снята, чтобы снова использовать огонь для обогрева гостиной и сокращения использования центрального отопления, работающего на жидком топливе. В каждом случае это был первый раз, когда зажигался огонь после «обращения».
В ходе испытаний, проведенных в 2002 г., было обнаружено, что верхняя и боковые стороны твердотопливного обратного котла без циркулирующей воды нагревались до температуры, превышающей 700°C. В течение 2 часов температура в некоторых районах достигла около 480°C. Это по сравнению с максимальной рабочей температурой нормальной системы 124°C.
Рекомендуемые отраслевые меры по контролю риска
Предыдущие рекомендации рекомендовали, чтобы резервный задний котел, оставленный на месте, находился в таком состоянии, чтобы в агрегате не мог возникнуть небезопасный уровень давления. Таким образом, на этапе вывода из эксплуатации система должна быть осушена и удалены лишние трубопроводы вместе, в идеале, с самим задним котлом. Если котел не демонтировали, его следовало оставить в «вентилируемом» или «открытом» состоянии. Если соединения труб были заглушены, в водяной рубашке должно быть просверлено хотя бы одно отверстие диаметром 6 мм, предпочтительно в вертикальной или почти вертикальной плоскости.
В некоторых случаях вывод из эксплуатации мог быть осуществлен отдельным лицом, отопительными или строительными организациями, которые не знали о потенциальной проблеме или не видели рекомендации.
Другие долгосрочные потенциальные опасности могут возникнуть при продолжительном использовании камина и резервного заднего котла, даже если они должным образом вентилируются:
- Если подсоединенные трубопроводы оставить на месте, коррозия/трещины на боковых стенках водяной рубашки могут привести к попаданию дымовых газов в трубопроводы и их переносу в другие зоны объекта с потенциально опасными последствиями. Высокая температура трубопровода также может представлять опасность возгорания.
- Продолжительное использование открытого огня может привести к повреждению конструкции из-за многократного расширения и сжатия корпуса котла, что является значительным из-за высоких температур.
Дополнительное примечание: дымоход модернизированной газовой плиты не должен проходить через избыточную водяную рубашку.
HETAS, независимый орган Великобритании, признанный DEFRA для официальных испытаний и одобрения бытового твердого топлива и приборов для сжигания твердого топлива, сообщает:
Единственный абсолютно безопасный и надежный способ продолжить работу, когда задний котел на твердом топливе больше не нужен, а клиент хочет продолжать использовать камин, это полностью демонтировать установку заднего котла, разбив камеру, в которой раньше находился котел. системы горячего водоснабжения и демонтажа всех трубопроводов. Когда открытый огонь остается в использовании (или может быть снова использован), необходимо установить сменную заднюю панель Milner, чтобы обеспечить безопасное использование огня.
Точно так же нельзя эксплуатировать «мокрый» твердотопливный комнатный обогреватель или печь с бойлером после отключения подачи воды к бойлеру. Эти приборы не предназначены для использования без циркуляции воды, и их неправильное использование может привести к серьезным проблемам с безопасностью.
Информация для домовладельцев, арендаторов, арендодателей и специалистов по отоплению
Информация, содержащаяся в этом предупреждении о безопасности, поможет вам решить, нужно ли вам устранять потенциальную угрозу безопасности в вашей собственности или жилом фонде. Ключевые меры контроля заключаются либо в обеспечении постоянной защиты от открытого огня и источников тепла, либо в воздержании от разжигания огня до тех пор, пока не будут обеспечены надлежащая защита и вентиляция или не будет удален блок.
