Как правильно подключить интернет кабель по цветам

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

обычная 220 Вольт

интернет-розетка

телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело- оранжевый

оранжевый

бело- зеленый

зеленый

На другой стороне:

синий

бело- синий

бело- коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело- оранжевый

оранжевый

бело- зеленый

синий

бело- синий

зеленый

бело- коричневый

коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

бело- оранжевый контакт = бело- оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело- зеленый контакт = бело- синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

обычная 220 Вольт

интернет-розетка

телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело- оранжевый

оранжевый

бело- зеленый

зеленый

На другой стороне:

синий

бело- синий

бело- коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело- оранжевый

оранжевый

бело- зеленый

синий

бело- синий

зеленый

бело- коричневый

коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

бело- оранжевый контакт = бело- оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело- зеленый контакт = бело- синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

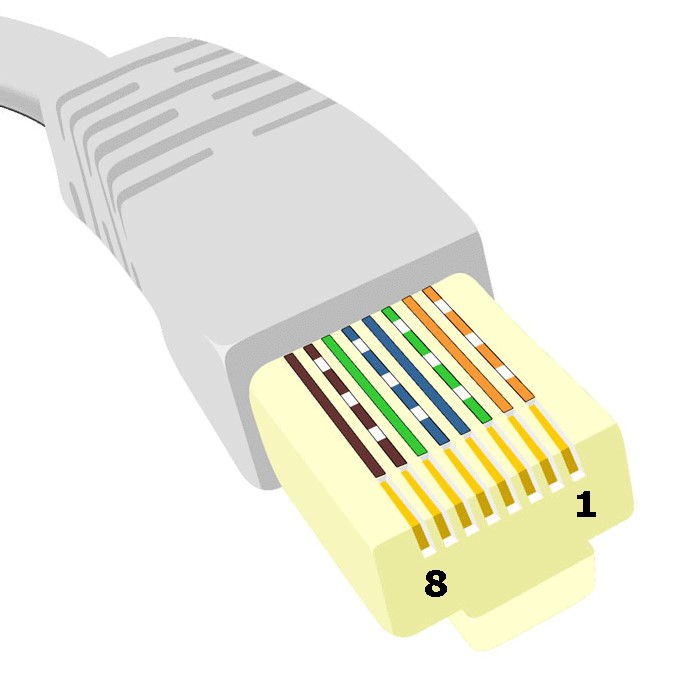

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

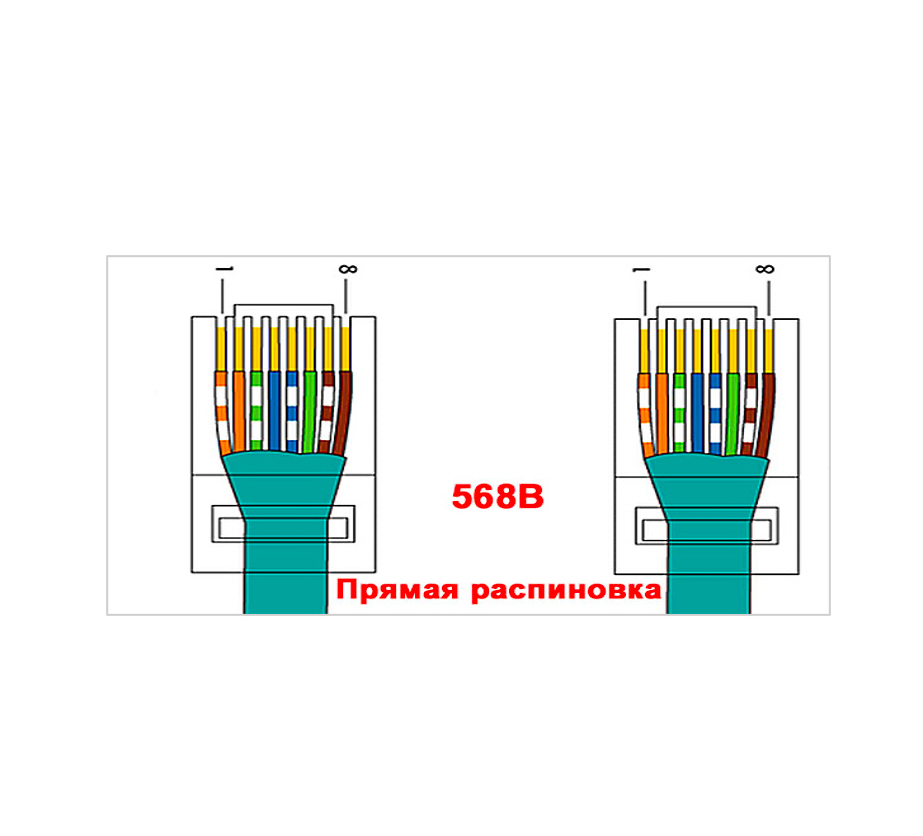

Схема подключения интернет кабеля по цветам

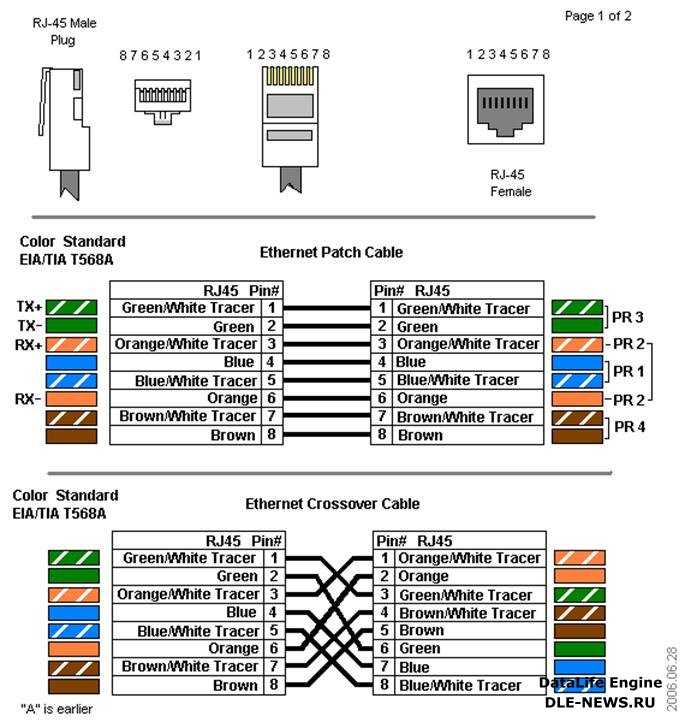

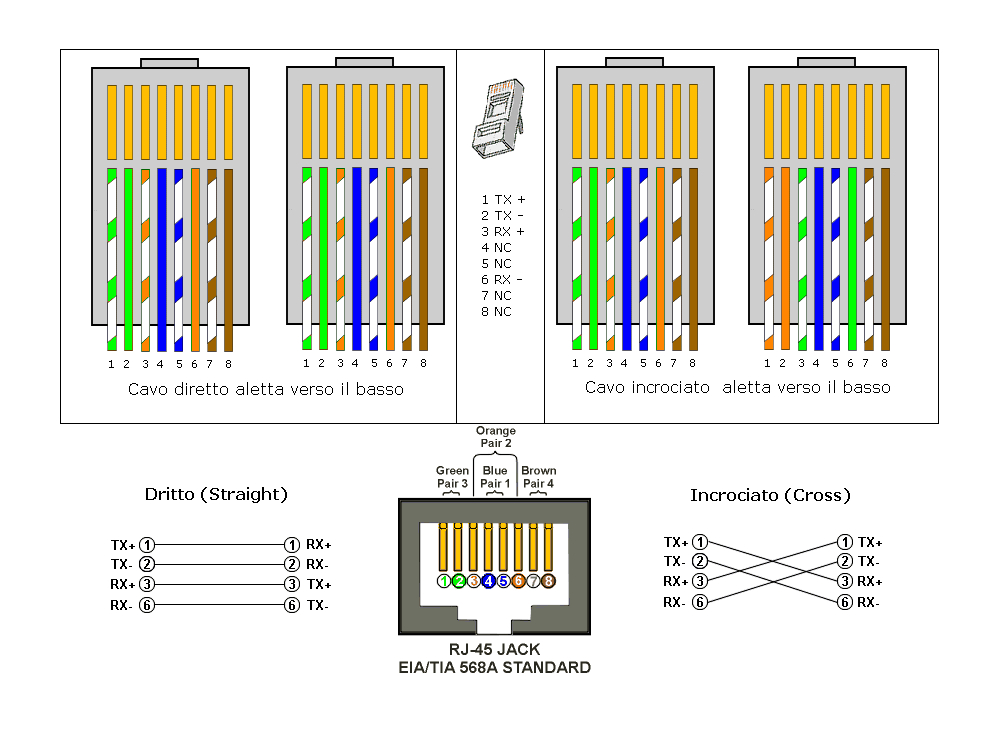

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

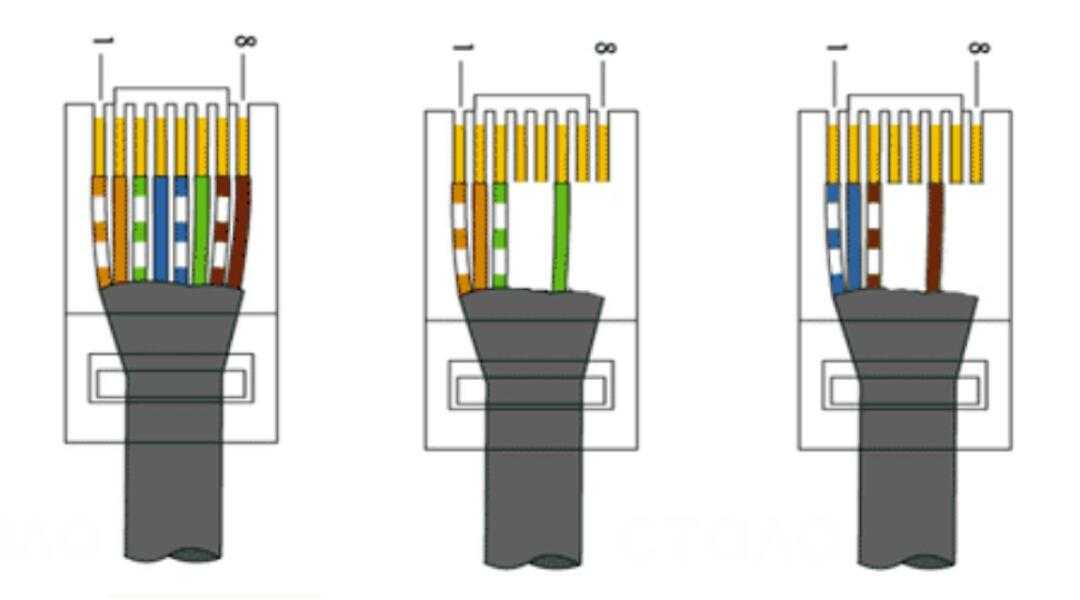

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

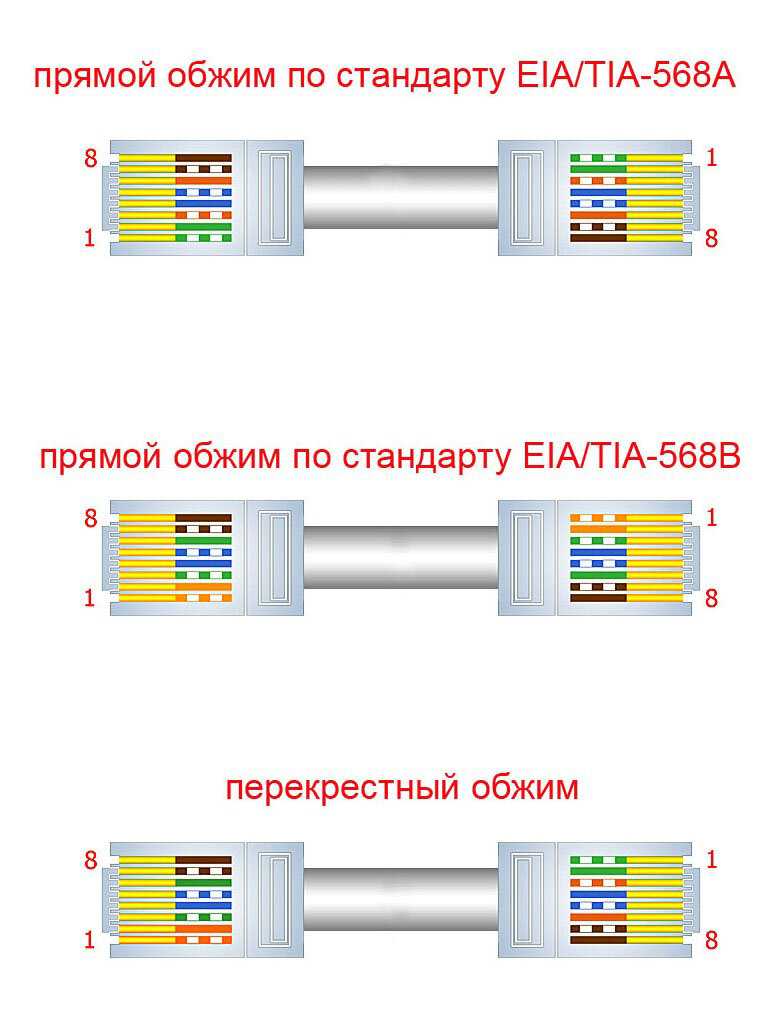

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

Компьютерная розетка RJ45 внутренняя

Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

• Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
• На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.

Подключение настенной розетки с 4-мя проводами

Восемь проводников подключают по схеме «В»

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Схема опрессовки интернет кабеля из 4-х жил и необходимый инструмент для обжима

Витая пара — это кабель, состоящий из двух проводников, скрученных между собой (обжатых) и закрученных вокруг точно таких же пар. Каждая пара имеет свой номер, название и промаркирована цветом. Например, если один проводок коричневый, то парный будет бело-коричневым. Обжиматься могут только кабели, служащие для передачи низкочастотных сигналов.

Витая пара из двух проводников

Почему витую пару нужно обжимать

Кабель сетевой четырёхжильный (витая пара) начали широко использовать после повсеместного распространения проводного интернета. Популярность 4-жильного кабеля объясняется его дешевизной — он в два раза доступнее 8-жильного, более надёжного.

Займы

Подбор кредита

Дебетовые карты

Кредитные карты

Счет РКО

Рефинансир
ование

Осаго

Ипотека

Вклады

Инвестиции

Обжим (распиновку) витой пары производят по ряду причин:

• Внешний сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это значит, что на двух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг друга, не создавая помех.
• Если бы проводки располагались параллельно, витая пара носила бы другое название и имела другие свойства. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.

Скрученная пара кабелей обладает следующими характеристиками:

• расстояние, отделяющее пары проводов, изменяется вдоль всей длины провода во избежание перекрёстных помех;
• пары проводов разной длины скручиваются с неодинаковым шагом, благодаря чему перекрёстные помехи практически полностью исчезают.

Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и более процентов.

Важно! Основная особенность 4-х жильного онлайн-кабеля — низкая скорость передачи данных (до 100 Мбит в секунду). Эксперты рекомендуют использовать его для подключения 100-мегабитных адаптеров. Бесперебойную работу гигабитного оборудования способен обеспечить только 8-жильный патч-корд.

Правила обжима витой пары четыре жилы

Обжимка витой пары 4 жилы для интернета проводится после того, как кабель обрезан и освобождён от внешней изоляции. За неимением кримпера можно воспользоваться монтажным ножом или бокорезами. Места срезов проводков должны находиться на одном уровне относительно друг друга и внешнего изоляционного покрытия.

Монтаж витой пары жилы по стандарту EIA/TIA-568B

На следующем этапе пары проводков отделяют друг от друга — расплетают и выравнивают, а затем располагают согласно одному из стандартов. Специалисты советуют придерживаться стандарта EIA/TIA-568B как наиболее популярного. Обрезанные и выпрямленные проводники помещают вовнутрь коннектора.

Важно! Изоляцию удаляют с помощью клещей или канцелярского ножа, так, чтобы проводники оголились максимум на полтора сантиметра.

Расположив последний пластмассовой защёлкой книзу, проводники зажимают большим и указательным (средним) пальцами, медленно вставляют в разъём коннектора и распределяют по всей его ширине. Прежде чем вставить коннектор в гнездо обжимного прибора, необходимо убедиться, что первоначальное положение проводников относительно друг друга не изменилось и все до одного упираются в перегородку.

Подключение электронных устройств к сети Internet осуществляется с помощью двух типов кабеля — экранированного и неэкранированного. Все кабели, смонтированные из витых пар, делятся на 7 категорий. Для изготовления 4-жильных витых пар используют проводники 5-й категории.

Цветовая гамма маркирования проводников, входящих в состав 4-жильной витой пары, может несколько отличаться. Ниже приведена схема разводки бело-оранжевого, оранжевого, бело-зелёного и зелёного проводников.

Схема разводки проводников

Иногда вместо бело-зелёного и зелёного проводков используются бело-синий и синий, а вместо оранжевого и бело-оранжевого — коричневый и бело-коричневый. Если для передачи сигнала, скорость которого 1 гигабит, задействуют все проводники (4 пары), то для обеспечения мегабитной связи достаточно подключить 2 пары или, другими словами, 4-жильный кабель.

Передача сигнала осуществляется через 1 и 2 контакты, а приём — через 3 и 6. Четвёртый и пятый проводники для монтажа 4-жильного кабеля не используют.

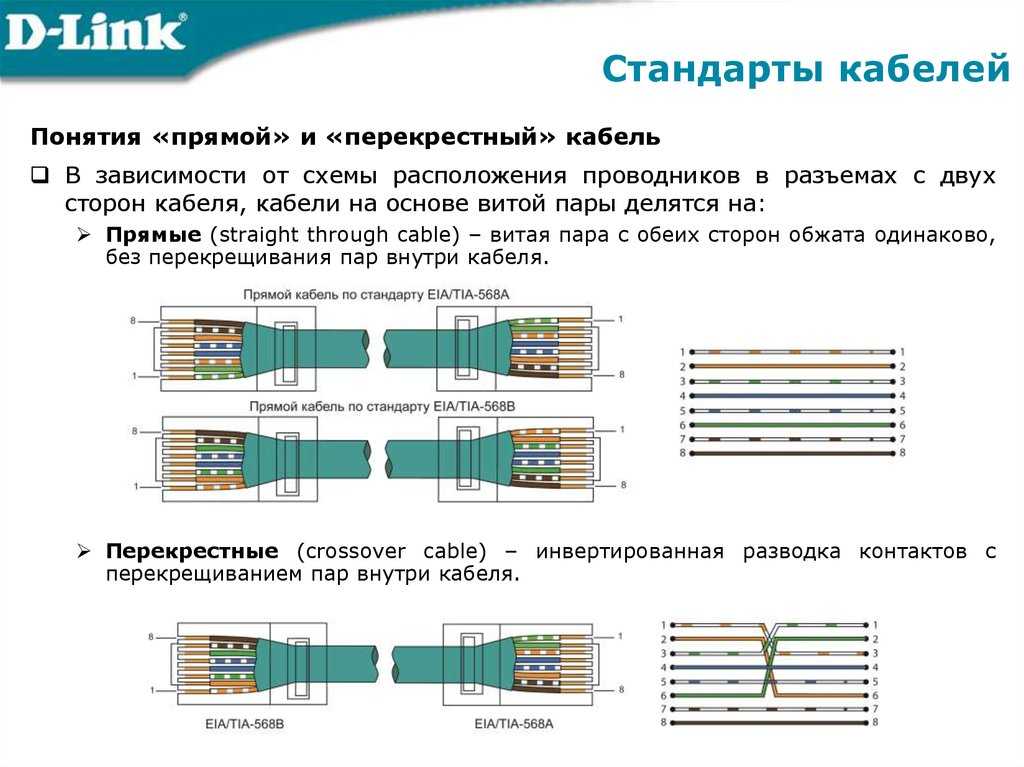

Прямой и перекрестный обжим

Для подключения квартиры или дома к сети используют коммутационные шнуры двух видов, каждый из которых соответствует определённой группе коммуникационных устройств. Прямые патч-корды задействуют для сопряжения оборудования с сетевой картой. Концы кабеля соединяют с коннектором однообразно, по схеме Т568А или Т568В.

Посредством перекрестных или кроссовых патч-кордов соединяют однотипные электронные устройства. Чтобы соединить два компьютера, один конец соединительного кабеля обжимают по схеме Т568А, а для обжима второго применяют схему Т568В.

Обратите внимание! При прямом обжиме оба конца провода обжимают одним и тем же способом. Перекрёстный обжим подразумевает работу в соответствии с обоими общепринятыми стандартами.

Схемы обжима витой пары

Общепринятые схемы обжима проводников

Для подключения к интернет по 4 проводам схема обжима, приведенная выше, не совсем подходит. Для обжима 4-жильной витой пары используют проводники, соответствующие цифрам «1», «2», «3» и «6».

Существует две стандартные схемы обжима — прямая и перекрёстная. Обжим прямого типа «роутер-роутер» производят в соответствии со схемой «А». По мнению экспертов, в этом случае можно задействовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба стандарта.

Обжим типа «компьютер-компьютер» выполняется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буквой «В»). Обжим типа «роутер-компьютер» принято осуществлять согласно схеме «А».

Как соединить 4 жильный и 8 жильный интернет-кабель

Соединение двух разнотипных проводов пройдёт успешно, если под рукой у мастера есть специальное оборудование. Наиболее удобным и простым считается стыковка проводов посредством проходного соединителя и обычного канцелярского ножа.

Сначала мастер, вооружившись ножиком, заклёпывает кабель из 8 жил, а затем, с противоположной стороны, монтирует 4-жильный кабель. При этом важно следить, чтобы цвета проводников, с помощью которого оба патч-корда соединены, соответствовали по цвету и маркировочной букве.

Важно! 4-жильный провод имеет одну особенность. Если одна пара проводников маркирована оранжевым, то другая — либо зелёным, либо другим цветом. Например, если вместо зелёного использован синий маркер, подключение 8-жильного кабеля следует производить через пару, отмеченную зелёным маркером.

Проходной соединитель для 8-жильного и 4-жильного кабеля

Инструменты и принадлежности

Обжим производится с помощью следующих принадлежностей:

• кабеля витая пара необходимой длины;
• коннекторов RJ-45 или 8P8C;
• стриппера — инструмента для обрезки и освобождения витой пары от изоляционного покрытия;
• кримпера (обжимных клещей).

Эксперты советуют выбирать инструмент помассивнее, так как лёгкий кримпер недолговечен. Также стоит обратить внимание на половинки пресса — они не должны быть смещены или искривлены.

Как обжать интернет кабель 4 жилы при помощи кримпера

Инструмент понадобится мастеру после того, как проводники будут вставлены в коннектор. Расположив конструкцию в соответствующем гнезде кримпера, мастер смыкает рукоятки до появления характерного хруста.

После обжатия необходимо проверить кабель на работоспособность, подсоединив его к оборудованию, используемому для сопряжения компьютера с сетью. Если кабель смонтирован правильно, в области уведомлений засветится соответствующий индикатор.

Обжим без специализированного инструмента

За неимением специального инструмента обжим можно произвести с помощью плоской отвёртки. Человеку, выбравшему этот способ, понадобится несколько коннекторов, на тот случай, если он не рассчитает силу нажима. Обжать провод вручную, без использования подручных средств, невозможно.

Если мастер малоопытен и не знает, как правильно обжать кабель для интернета 4 жилы, ему пригодится самообжимающийся коннектор. Воспользовавшись прибором, он самостоятельно оконцует и подсоединит экранированные кабели. Коннектор оснащён направляющими вставками, предназначенными для фиксации кабеля.

Как проверить качество обжима

Прежде чем включить самодельный провод в розетку, его нужно проверить на работоспособность. Выполнить проверку можно с помощью стрелочного тестера, мультиметра или прибора, предназначенного для измерения напряжения, сопротивления и мощности тока.

Тестер для проверки качества обжима 4-жильной витой пары

Тестер, по сравнению с другими инструментами, имеет явные преимущества:

• во время проверки не нужно освобождать провод от внешней изоляции и зачищать проводники;
• на выявление обрывов, распайки, замыканий и неправильного обжатия уходит несколько мгновений.

Наличие мультиметра, при условии, что оба конца провода можно свести вместе, позволяет провести тестирование жил по цветовым маркерам, а затем выяснить, есть ли сопротивление между щупами, другими словами, произойдёт ли короткое замыкание, если соединить одну жилу на одном конце провода со всеми жилами, находящимися с противоположной стороны.

Обратите внимание! При отсутствии возможности свести концы проводников, от неработающего кабеля отрезают коннектор и, зачистив жилы на одном конце, соединяют их между собой, после чего мультиметром прощупывают каждую витую пару на другом конце.

Альтернативный способ проверки витой пары

Жилы на одном конце провода зачищают на 5-сантиметровую длину и окунают в стеклянную (пластиковую) ёмкость, наполненную тёплой и очень солёной водой. Затем на одну из пар, расположенных на другом конце, подают напряжение (к проводам подсоединяют батарейку — обычную или извлечённую из материнской платы).

Если провод исправен, на отрицательном полюсе произойдёт выброс водорода (белые пузырьки), а на положительном — хлора (жёлтые пузырьки).

Ошибки, допущенные при обжатии

В числе распространённых причин, из-за которых кабель не будет правильно функцировать — неправильная обработка (обрезка и зачистка), расположение и фиксация внутри коннектора. Своевременно обнаружить и устранить неисправности поможет тестер.

Рекомендуется производить обжим, руководствуясь цветной схемой. Она постоянно должна быть у мастера перед глазами. Не стоит пренебрегать правилами разделки/фиксации кабеля и не экономить, приобретая некачественный инструмент. Все принадлежности должны быть наивысшего качества.

Специалисты не советуют использовать 4-жильный кабель, если в роли компании-провайдера выступает мобильный оператор (например, Билайн). Также не стоит экономить на кабеле, подключая одновременно интернет, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую большую часть населения (например, Ростелеком). Сэкономив на кабеле, домашние только усложнят себе жизнь.

Последнее обновление — 10 июля 2022 в 07:59

Порядок цветов при обжиме интернет провода

Содержание

1. Общие сведения
2. Виды витой пары
3. Категория и защитная оболочка
4. Обжим ethernet-кабеля
5. Основные методы
6. Схема распиновки
7. Порядок выполнения работ
8. Причем тут витая пара и Wi-Fi?
9. Проблема
10. Витая пара
11. Проверка

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

обычная 220 Вольт

интернет-розетка

телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас – от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант – «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело- оранжевый

оранжевый

бело- зеленый

зеленый

На другой стороне:

синий

бело- синий

бело- коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело- оранжевый

оранжевый

бело- зеленый

синий

бело- синий

зеленый

бело- коричневый

коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

бело- оранжевый контакт = бело- оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело- зеленый контакт = бело- синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
3. III — 4 (16 МГц): 10 и 100 Мбит/с.
4. IV — 4 (20 МГц): до 16 Мбит/с.
5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

1. Зачистить кабель.
2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

1. Бело-оранжевый (б-о) — б-о.
2. Оранжевый (о) — о.
3. Бело-зеленый (б-з) — б-з.
4. Синий (с) — с.
5. Бело-синий (б-с) — б-с.
6. Зеленый (з) — з.
7. Бело-коричневый (б-к) — б-к.
8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
4. Сгибать кабель в разные стороны в месте надреза.
5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
6. Убрать экран, расправить и выровнять проводники.
7. Выполнить раскладку согласно одной из схем расположения проводников.
8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

Привет! Сегодня напишу для читателей вспомогательную статью. Никакого Wi-Fi не будет. Поговорим про обжим витой пары. Самое таинственное занятие системного администратора. То самое, когда приходит время включать танцы с бубнами в попытках расплести паутину локальной сети по периметру… Чего это я, давайте к делу.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут свободный блог – так что если все не интересно, сразу же пролистай в Содержании на интересующие разделы статьи. Я же начну издалека. В далекой-далекой галактике…

Дело в том, что центральным элементом домашней вайфай сети сейчас является роутер. А современный роутер обычно имеет проводные подключения:

1. От роутера в сеть провайдера – тот самый кабель из подъезда. Бывает обычный Ethernet и телефонный под ADSL – все эти провода называются как раз «витой парой». Первый встречается чаще, второй все реже и реже.
2. От роутера к компьютеру или ноутбуку – иногда подключение делают не через Wi-Fi, а по проводу. Так и компьютеры без адаптера можно зацепить в интернет, да и пинг поговаривают матерые игроки будет получше.

Так что в домашней сети без витой пары никуда.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

• UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
• FTP ­ – с фольгой, тоже порой применяют в помещении.
• SFTP – металлическая оплетка, применяют на улице.
• STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Читайте также:  Кнопка без фиксации обозначение на схеме

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

Есть и возможности проверки соединения кабеля. Главное – получить оба конца. На практике дома не всегда это получается – ведь провайдер не отдаст вам свой конец провода. Поэтому здесь проще проверять на устройстве – если все работает, значит отлично. Нет – ищем причину в другом.

Профессионально используют LAN-тестеры. Это устройство показывает наверняка, по какой жилке есть сигнал, а по какой его нет:

Дополнительно можно использовать и мультиметр, но здесь придется прозванивать отдельно каждую жилку. Но что поделать, ведь русский человек умеет все)

Полное руководство по различным цветам кабелей и их назначению

В Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей каким-либо отраслевым стандартам. Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, фактически выпускает руководство по стандартизации проектирования электрооборудования, но ключевой момент заключается в том, что их стандарты на самом деле не касаются деталей определения цветов кабеля, поскольку они относятся к определенной цели или функции. Скорее, толчок к стандартизации в этой области был в большей степени со стороны частного сектора, а отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей служат.

Стандарты цвета кабеля 101

В первую очередь, когда речь заходит о стандартах цвета кабеля, нужно понимать, что, хотя существуют такие институты, как IEEE, помогающие обеспечить некоторую стандартизацию, общепринятого стандарта или даже требования в большинство отраслей. Цветовая схема, используемая в одной отрасли, может полностью отличаться от той, что используется в другой, и может значительно различаться в зависимости от того, когда именно система была введена в действие.

Помните, что iPhone и первый настоящий смартфон не появлялись до 2007 года, когда появился огромный толчок к созданию новой телекоммуникационной инфраструктуры для его поддержки. Таким образом, в зависимости от временных рамок, когда кабели будут установлены в заданных системах, их стандарты цвета будут в значительной степени охватывать весь спектр.

Вдобавок к отсутствию стандартизации цветов кабелей можно отметить различия в разных странах. С сегодняшней глобальной логистикой компания в США может получать свои кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С учетом рекомендаций, выпущенных IEEE, Ассоциацией телекоммуникационной промышленности (TIA), и других отраслевых требований, таких как требования Министерства обороны США, стандартизация возможна, но, возможно, на это уйдет много времени. Однако далее мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.

Что означают кабели Ethernet разного цвета?

Кабели Ethernet — очень распространенный тип кабелей, используемых в компьютерных сетях. Они используются как в жилых, так и в коммерческих приложениях, когда требуется проводная сеть для обмена данными и доступа в Интернет. Чаще всего интернет-маршрутизатор использует кабели Ethernet для подключения к кабельному модему и поставляется с комплектом, который ваша кабельная компания отправляет вам при первой подписке на услуги.

Однако, если у вас когда-либо было более одной кабельной компании или даже была одна услуга в течение нескольких лет, вы знаете, что цвет кабеля Ethernet может различаться. Итак, что означают разные цвета кабелей Ethernet? Являются ли разные цвета быстрее, чем другие? Чтобы выяснить это, мы более подробно рассмотрим цветовое кодирование кабелей Ethernet.

• Какого цвета кабель Ethernet?

Как и все кабели, кабели Ethernet могут быть разных цветов. Один цвет не «лучше» или «быстрее», чем другой кабель, но цвета могут помочь обозначить предполагаемое применение. Наиболее распространенные цвета кабелей Ethernet — серый, синий, желтый, оранжевый и белый. Если кабелю Ethernet суждено быть снаружи, он часто будет черным и водонепроницаемым, чтобы помочь ему дольше выжить в непогоде.

• Цвета кабеля Ethernet Значение

Как мы видели, значение цвета кабеля Ethernet может варьироваться в зависимости от того, где, кто и почему в предполагаемой среде. Например, в Министерстве обороны (DoD) правительство использует кабели Ethernet разных цветов, чтобы присвоить определенный уровень классификации для данных, передаваемых по кабелю, например. желтый для совершенно секретных, красный для среднего уровня и синий обычно для несекретных данных.

• Цветовой код для проводов Ethernet

Опять же, несмотря на то, что не существует прямого отраслевого стандарта для одного цвета над другим, следует упомянуть несколько постоянств:

• Серый Ethernet часто представляет «стандартное» соединение Ethernet, такое как в жилых и коммерческих сетях.
• Зеленый Ethernet : Зеленые кабели Ethernet можно использовать для классификации перекрестного соединения, которое используется для прямого соединения различных компьютеров и/или устройств.
• Желтый Ethernet : Желтые кабели Ethernet обычно используются для так называемых соединений «питание через Интернет» (POE). Интересно, что этот стандарт был разработан IEEE в 2009 году, чтобы помочь классифицировать эти шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с витой парой кабеля Ethernet.
• Blue Ethernet : синие кабели Ethernet обычно используются для подключения к терминальному серверу. Сервер терминалов делает возможным подключение нескольких систем к сети LAN без использования модема или другого сетевого интерфейса.

TIA аккредитована Американским национальным институтом стандартов (ANSI) для создания и поддержания отраслевых стандартов, в том числе для цветового кодирования, используемого при производстве кабелей. Хотя они являются одними из самых близких к существующим сегодня стандартам, большая часть схемы управления цветом проводки TIA по-прежнему рассматривается как рекомендация, а не требование. До тех пор, пока не произойдет повсеместное внедрение, скорее всего, в кабелях Ethernet будет использоваться много разных цветов.

Стандарты цветов коммутационных кабелей

Как и следовало ожидать, стандарты цветов коммутационных кабелей могут быть опубликованы ANSI/TIA, но в рамках этих рекомендаций их еще предстоит принять повсеместно. Департамент сетевых услуг Университета Висконсина со стандартами цвета патч-кабелей лидирует, помогая определить, какие цвета должны использоваться для каждой кабельной системы в их кампусе.

Стандартные цвета курток из патч-корда Университета Висконсина включают:

• Серый — используется для стандартных соединений Ethernet
• Зеленый — используется для перекрестных соединений Ethernet
• Желтый — используется для соединений POE
• Оранжевый — используется для аналоговых соединений без Ethernet
• Фиолетовый — используется для цифровых соединений без Ethernet
• Синий — используется для подключения к терминальному серверу
• Красный — используется для IP-камер
• Черный — используется как основной цвет
• Розовый — используется как дополнительный вариант цвета
• Белый – используется как дополнительная цветовая опция

В зависимости от клиента и области применения цвета соединительных кабелей могут различаться. Однако ключ прост – постоянство. При работе с любой новой системой использование согласованной цветовой схемы может помочь сэкономить время и деньги на внедрении и обслуживании, а также предотвратить множество головных болей в будущем.

Стандарты цвета кабеля Cat6

Будь то Ethernet-кабель Cat5, Cat5e, Cat6 или даже Cat6a, цветовой код внешней части кабеля не следует путать с внутренними витыми проводами, имеющими собственный цветовой код. Внешняя цветовая схема гораздо более общая, она просто помогает привлечь внимание к назначению соединения. Хотя кабель Cat6 представляет собой сетевой кабель с витой парой, который используется для сетей Ethernet, он также обратно совместим с другими категориями, такими как Cat5 и Cat5e. Тем не менее, мы снова видим, что отраслевые стандарты, которые используются повсеместно, трудно найти.

Некоторые из наиболее распространенных цветовых стандартов для кабеля Cat6 включают:

• Синий — обозначает подключение к сети
• Желтый — обычно используется для проводных камер видеонаблюдения
• Белый — также используется для проводных камер видеонаблюдения
• Серый — используется для соединения , также известные как «перемычки»
• Черный — обычно используется для оборудования, периферийных устройств и/или рабочих станций в сети
• Красный — обычно используется с телефонными системами VoIP или другими системами экстренной связи.

Таблица цветов сетевых кабелей

Если вы какое-то время искали таблицы цветов сетевых кабелей в Интернете, возможно, вас разочаровало отсутствие преемственности в различных схемах. Как мы выяснили, стандарты цвета сильно различаются, но ANSI/TIA действительно помогла в этом начинании своим длинным стандартом – Административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий или ANSI/TIA/EIA-606-A.

Несмотря на то, что в стандарте очень подробно описаны маркировка и простота идентификации, трудно найти реальную цветовую таблицу. Просматривая Интернет, мы смогли найти сторонний сайт, который опубликовал свою версию стандартов ANSI/TIA/EIA-606-A.

Данная таблица предоставлена ​​третьей стороной и предназначена только для информационных целей, чтобы помочь нашим читателям получить представление о том, как может выглядеть таблица цветов сетевого кабеля:

Окончательный вид: синий Cat5e против серого

Пока тема На многих различных интернет-форумах разница между синим и серым Cat5e такая же, как и с другими цветами кабелей, которые мы рассматривали. Решающим фактором здесь является только выбор инженером-конструктором данного цвета. Это очень субъективно и зависит от многих факторов, которые мы уже обсуждали, таких как время производства кабеля Cat5e, место его производства и отрасль, для которой он был изготовлен.

Правильная цветовая маркировка нестандартной кабельной сборки

В Meridian мы изготавливаем на заказ более 70 процентов продукции, которую производим. Это означает, что каждый нестандартный кабель изготавливается в соответствии с точными спецификациями клиента, чтобы работать должным образом в любой электрической системе, для которой предназначена сборка. Один из ключей к нашему успеху здесь заключается в нашей способности создать устройство, которое легко интегрируется в существующие системы клиента. Благодаря многолетнему опыту и одним из самых лучших возможностей в области производства кабелей на заказ, мы можем разработать цветовую схему, которая имеет смысл и может быть легко интегрирована.

Свяжитесь с нашей командой, чтобы обсудить спецификации вашего проекта сегодня.

Определение стандартных цветов оболочки проводов в кабелях

Несмотря на то, что Институт инженеров по электротехнике и электронике (IEEE) уже давно издал ряд рекомендуемых стандартов для проектирования электрических и электронных устройств, эти стандарты фактически не определяют назначение цвета проводки в так, как думают многие люди. Это удивительно, учитывая, что эти стандарты содержат подробное обсуждение проводки и силовых кабелей.

Вместо этого управление цветом проводки в значительной степени контролируется Ассоциацией телекоммуникационной промышленности (TIA). По состоянию на 2018 год текущая рекомендация по цветовой разбивке выглядит следующим образом:

• Кабели оранжевого цвета представляют собой демаркационную точку для терминации центрального офиса.
• Зеленые кабели представляют собой окончание сетевых подключений на стороне клиента от точки разграничения.
• Фиолетовые кабели используются для определения оконечной нагрузки кабелей, идущих от общего оборудования, такого как локальные сети, мини-АТС, компьютеры или мультиплексоры.
• Кабели белого цвета обозначают терминирование магистральной телекоммуникационной среды первого уровня в здании, содержащем основной кросс-коммутатор.
• Кабели серого цвета указывают на терминирование магистральной телекоммуникационной среды второго уровня в здании, содержащем основной кросс.
• Кабели синего цвета обозначают заделку телекоммуникационных сред и требуются только на конце кабеля в аппаратной, а не на телекоммуникационной розетке.
• Кабели красного цвета используются для обозначения окончания основных телефонных систем внутри организации.

Различные цветные оболочки проводов в кабелях

Сказав все это, не менее важно признать, что, хотя эти стандарты действительно существуют в самом техническом смысле этого термина, нет ничего, что действительно требовало бы их использования в конкретного здания или окружающей среды. В большинстве случаев использование цветов оболочки проводов в кабелях будет сильно различаться в зависимости от бизнеса, о котором вы говорите, отрасли, в которой он работает, или даже того, кто настроил сетевую инфраструктуру в любой момент времени.

Даже собственные рекомендации TIA, как указано выше, могут сильно различаться в зависимости от страны, о которой вы говорите. В Соединенных Штатах кабели, идущие от обычного оборудования, такого как мультиплексоры, выделяются фиолетовым цветом. В Канаде используют белый или серебристый цвет. Фиолетовые кабели в Канаде обозначают окончание магистральной телекоммуникационной среды первого уровня, тогда как в Соединенных Штатах те же самые кабели традиционно белого цвета.

Как уже говорилось, это всегда были скорее рекомендации, чем жесткие и быстрые правила, и поэтому они также могут различаться в зависимости от отрасли, о которой вы говорите. Министерство обороны, например, использует цвета кабелей, которые точно соответствуют уровням классификации информации, хранящейся на устройствах, к которым они подключены. Кабели синего цвета обычно обозначают, например, несекретные данные, а красный цвет указывает на «секретный» уровень классификации. Желтый означает «совершенно секретно» и так далее и тому подобное.

Университет Висконсина, с другой стороны, использует совершенно другую цветовую систему для своих кабельных сборок. Кабели серого цвета обычно представляют собой стандартные подключения Ethernet, а кабели зеленого цвета — перекрестные подключения Ethernet. Желтые кабели используются для обозначения POE (питание через Ethernet), а синие кабели используются для подключения к терминальному серверу.

Если учесть, что в вышеупомянутом примере синие кабели представляли окончание телекоммуникационных сред, легко увидеть, насколько разнообразными могут быть эти цвета в зависимости от контекста, в котором они находятся.

При условии, что какой-либо тип системы классификации цветов A) создан теми, кто в первую очередь настраивает сетевую инфраструктуру, и B) с этого момента строго соблюдается всеми, кто работает в окружающей среде, фактически используемые цвета имеют меньшее значение, чем что они из себя представляют. Пока эта система классификации вообще существует, большинство организаций смогут пользоваться как можно большим количеством преимуществ с минимальным количеством недостатков.

Каковы стандартные цвета проводов для цепей постоянного тока?

В том же духе проводка для распределительных цепей переменного и постоянного тока также использует собственную систему цветовой кодировки, специально для того, чтобы помочь людям, работающим в этих средах, лучше идентифицировать конкретные провода. Это тоже то, что может существенно различаться. В одной области цвета проводов могут быть указаны в юридических документах, тогда как в других местные обычаи диктуют, какие цвета для каких целей выбираются.

Что касается цепей постоянного тока, то в Национальном электротехническом кодексе США указано, что любой заземленный нейтральный провод энергосистемы должен обозначаться либо белым, либо серым цветом. Защитное заземление должно быть либо зеленым, либо зеленым с желтой полосой, либо, в некоторых случаях, голым.

Для большей ясности, рекомендуемые цветовые коды проводов силовой цепи постоянного тока:

• Положительный провод отрицательной заземленной цепи обычно красного цвета.
• Минус отрицательной заземленной цепи обычно белого цвета.
• Положительный плюс заземленной цепи обычно белого цвета.
• Минус положительной заземленной цепи обычно черный.

С другой стороны, в двухпроводной незаземленной системе питания постоянного тока нет рекомендаций по цветовому кодированию. Из-за этого положительный обычно красный, а отрицательный обычно черный, согласно местным инспекторам по электротехнике.

Каковы стандартные цвета проводов для цепей переменного тока?

То же самое относится и к цепям переменного тока. Например, в Соединенных Штатах Национальный электротехнический кодекс США определяет использование только белого (или серого) цвета для нейтрального проводника питания и медного провода. Зеленый или зеленый с определенной желтой полосой используются для обозначения защитного заземления. Исходя из этого, в зависимости от ситуации для силовых проводников может быть использован любой другой цвет, помимо указанных.

Цветовая маркировка для сети переменного тока обычно имеет следующий вид:

• Линейные однофазные цепи обычно черного или красного цвета.
Линия
• , трехфазные провода L1 обычно черного цвета.
• Линия, трехфазные провода L2 обычно красного цвета.
• Линия, трехфазные провода L3 обычно синего цвета.

Каков процесс создания пользовательского цвета оболочки провода?

Вообще говоря, процесс создания пользовательского цвета оболочки провода прост — вам просто нужно убедиться, что вы работаете с правильным производителем нестандартного кабеля.

Когда вы сотрудничаете с таким поставщиком, как Epec Engineered Technologies, вы можете создавать высоконадежные специальные кабели на основе любых требований к дизайну и печати, которые могут у вас возникнуть. Такой партнер не только сможет полностью помочь вам с выбором кабеля и разъема (включая нестандартный цвет оболочки), но также сможет протянуть руку помощи с точки зрения компоновки и производства, автоматизированного проектирования (САПР) и многого другого. , намного больше.

В конце концов, вы останетесь с индивидуальными проводами, отвечающими вашим потребностям, с цветовой схемой, которая поможет как нынешним, так и будущим сотрудникам поддерживать порядок. Выбранные вами цвета могут поддерживать любую текущую систему проектирования, которую вы можете использовать, что делает все, от планового обслуживания до устранения серьезных неполадок, максимально простым для всех участников движения вперед.

Схема подключения кабеля Ethernet с цветовым кодом для Cat5, Cat6

Если вы ищете схему подключения кабеля Ethernet с разъемом и соответствующим цветовым кодом, то вы пришли в нужное место. Мы знаем, что существует огромное количество приложений Ethernet-кабеля в сетевой системе. Как правило, для базовой гигабитной работы нам требовался кабель Ethernet с неэкранированной витой парой как минимум категории 5 или категории 5. Для более высокой системы передачи данных лучше всего подходит категория 6. Существуют различные типы кабелей Ethernet, например, 9. 0003

• Кабель категории 5 или Cat5
• Кабель категории 5e или Cat5e
• Кабель категории 6 или Cat6
• Кабель категории 6e или Cat6e
• Кабель категории 7 или Cat7

такой же. Категория в основном отличалась скоростью или мощностью.

Как правило, вы найдете два типа кабеля Ethernet, такие как одножильный и многожильный кабель в оплетке. Многожильный кабель Ethernet намного лучше, чем сплошной кабель, для некоторых приложений, таких как патч-приложения. С другой стороны, сплошной кабель Ethernet используется для более длительного использования.

Проводка Ethernet соответствует двум различным стандартам, таким как T-568A и T-568B. В этих двух стандартах расположение цветных пар различается.

Для подключения кабеля Ethernet обычно используются разъемы 8P8C. Эти разъемы называются разъемами RJ45. RJ означает зарегистрированный разъем. Эти разъемы имеют 8 контактов и предназначены для подключения жестких кабелей Ethernet. В проводке, в основном, мы должны соединить два разъема с обеих сторон на двух концах с соответствующим цветовым кодом.

Схема подключения Ethernet с цветовым кодом (T-568A)

Здесь вы можете увидеть схему подключения кабельной системы Ethernet T-568A. На обоих концах видно, что используется разъем T-568A.

На приведенной выше диаграмме вы можете видеть цветовые коды, соответствующие номерам контактов. А в таблице ниже вы можете увидеть функцию или сигнал для каждого вывода. Убедитесь, что медные полосы должны быть направлены к вашему лицу, когда вы выполняете соединение так же, как на приведенной выше схеме.

Стол для Т-568А

Разъем RJ 45	Цветовые коды	Функция/Сигнал
1	Белый/зеленый	Передача данных+
2	Зеленый	Передача данных-
3	Белый/оранжевый	Получение данных+
4	Синий	Не используется
5	Белый/Синий	Не используется
6	Оранжевый	Получение данных —
7	Белый/Коричневый	Не используется
8	Коричневый	Не используется

Схема подключения кабеля Ethernet с цветовым кодом (T-568B)

Здесь вы можете увидеть схему подключения кабеля Ethernet T-568B. Здесь на обоих концах видно, что используется разъем T-568B.

Следуйте приведенной ниже таблице для определения функций каждого контакта, соответствующего цветовому коду.

Разъем RJ 45	Цветовые коды	Функция/Сигнал
1	Белый/оранжевый	Передача данных+
2	Оранжевый	Передача данных-
3	Белый/зеленый	Получение данных+
4	Синий	Не используется
5	Белый/Синий	Не используется
6	Зеленый	Получение данных —
7	Белый/Коричневый	Не используется
8	Коричневый	Не используется

Схема подключения Ethernet для перекрестного кабеля

Здесь вы можете увидеть схему подключения перекрестного кабеля. Здесь видно, что на одном конце подключен разъем T-568A, а на другом конце подключен разъем T-568B.

Вот таблица, вы можете увидеть функцию и цветовой код для обоих разъемов.

Разъем RJ 45	Конец 1 Т-568А Цветовые коды	Функция/Сигнал	Конец 2 Т-568Б Цветовые коды
1	Белый/зеленый	Передача данных+	Белый/оранжевый
2	Зеленый	Передача данных-	Оранжевый
3	Белый/оранжевый	Получение данных+	Белый/зеленый
4	Синий	Не используется	Синий
5	Белый/Синий	Не используется	Белый/Синий
6	Оранжевый	Получение данных —	Зеленый
7	Белый/Коричневый	Не используется	Белый/Коричневый
8	Коричневый	Не используется	Коричневый

Как подключить кабель Ethernet с разъемами

Ниже приведена пошаговая процедура подключения разъема RJ45 к кабелю Ethernet.
