Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов.

Область применения — сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





Подключение электричества к дому от столба, сколько стоит подключить свет от столба к дому: цены, документы, основные требования

Группа точек поставки — одна или несколько точек в электрической сети (точек поставки), относящихся к одному узлу расчетной модели и (или) к единому технологически неделимому энергетическому объекту, в отношении которого участником оптового рынка осуществляется купля-продажа электрической энергии и (или) мощности на оптовом рынке, или ограничивающих территорию, в отношении которой купля-продажа электрической энергии и (или) мощности на оптовом рынке осуществляется только одним участником оптового рынка, и используемых для определения и исполнения обязательств, связанных с поставкой и оплатой электрической энергии и (или) мощности.

Группа по электробезопасности (группа допуска, квалификационная группа): Уровень компетентности персонала, подтверждающий определенные права и обязанности при работе в электроустановках.

Графики поставок электроэнергии (мощности) — табличные расписания обмена согласованным количеством электроэнергии (мощности), составленные сторонами на основе заключенных двух- или многосторонних договоров купли-продажи.

Граница балансовой принадлежности — линия раздела объектов электроэнергетики между владельцами по признаку собственности или владения на ином предусмотренном федеральными законами основании, определяющая границу эксплуатационной ответственности между сетевой организацией и потребителем услуг по передаче электрической энергии (потребителем электрической энергии, в интересах которого заключается договор об оказании услуг по передаче электрической энергии) за состояние и обслуживание электроустановок.

Гражданство Российской Федерации — устойчивая правовая связь лица с Российской Федерацией, выражающаяся в совокупности их взаимных прав и обязанностей.

Гражданственность — направленность личности в интересах государства и общества, а также соответствующая данной направленности система отношений, поведения и деятельности личности в условиях государства.

Гражданское право — отрасль права, регулирующая имущественные и связанные с ними неимущественные отношения участников гражданского оборота (граждан и организаций).

Гражданское общество — совокупность общественных организаций, объединений граждан, строящих отношения с государством на принципах защиты прав и интересов личности, членов общества в политической, экономической, духовной сферах.

Гражданско-общественный округ — городское гражданско-общественное территориальное образование, в границах и интересах которого по планам Палаты осуществляется реализация части программ развития города.

Гражданский кодекс — свод законодательных положений, определяющих нормы гражданского права; базисные положения гражданского законодательства.

Под гражданскими лицами в настоящем Модельном законе понимаются:
1) в период межгосударственного вооруженного конфликта — лица, которые не входят в состав вооруженных сил стороны конфликта, как они определены в статье 43 Дополнительного протокола к Женевским конвенциям от 12 августа 1949 года, касающегося защиты жертв международных вооруженных конфликтов, от 8 июня 1977 года, и не принадлежат ни к одной из категорий лиц, указанных в статье 4 «A» (1), (2), (3) и (6) Женевской конвенции об обращении с военнопленными от 12 августа 1949 года;

2) в период внутреннего вооруженного конфликта — лица, которые не входят в состав вооруженных сил стороны конфликта, не принимают непосредственного участия в военных действиях, а также лица, которые, будучи в составе вооруженных сил стороны конфликта, добровольно сложили оружие или выбыли из строя по любой другой причине.
В случае сомнения относительно статуса лица оно считается гражданским лицом. Присутствие среди гражданского населения отдельных лиц, не подпадающих под определение гражданских лиц, не лишает это население его гражданского характера.

Гражданин без определенного места жительства: гражданин, не имеющий регистрации по месту жительства в качестве собственника, по договору найма или поднайма, договору аренды или на иных основаниях, предусмотренных законодательством Российской Федерации, или не имеющий возможности проживать по месту регистрации по независящим от него причинам.

Государство — 1) определенный способ организации общества, публичной власти, распространяющейся на все общество, выступающее его официальным представителем, и опирающейся в необходимых случаях на средства и меры принуждения; 2) общественно-политическое образование, характеризующееся наличием особой системы органов и учреждений политической власти и правовых норм, четко ограниченной территорией, на которую распространяется единая конституция и юрисдикция.

Государственный надзор в сфере электроэнергетики осуществляется Федеральной службой по экологическому, технологическому и атомному надзору и иными уполномоченными федеральными органами исполнительной власти (далее — органы государственного надзора) и направлен на предупреждение, выявление и пресечение нарушений субъектами электроэнергетики и потребителями электрической энергии требований по безопасному ведению работ на объектах электроэнергетики, требований к обеспечению безопасности в сфере электроэнергетики, в том числе особых условий использования земельных участков в границах охранных зон объектов электроэнергетики, установленных федеральными законами и принимаемыми в соответствии с ними иными нормативными правовыми актами Российской Федерации в области электроэнергетики (далее — обязательные требования в сфере электроэнергетики), а также правилами по охране труда, посредством организации и проведения проверок, принятия предусмотренных законодательством Российской Федерации мер по пресечению и (или) устранению последствий выявленных нарушений, привлечению нарушивших такие требования лиц к ответственности и деятельности органов государственного надзора по систематическому наблюдению за исполнением обязательных требований в сфере электроэнергетики, анализу и прогнозированию состояния исполнения обязательных требований в сфере электроэнергетики при осуществлении деятельности субъектами электроэнергетики и потребителями электрической энергии.

Государственный бюджет — смета доходов и расходов государства за определенный период времени, чаще всего на год, составленная с указанием источников поступления государственных доходов и направлений, каналов расходования средств. Государственный бюджет составляется правительством, утверждается и принимается высшими законодательными органами. В процессе исполнения бюджета может иметь место его частичный пересмотр. В РФ государственный бюджет разделяется на федеральный и бюджеты субъектов Федерации.

Государственный адресный реестр — государственный информационный ресурс, содержащий сведения об адресах.

Государственные органы — органы государственной власти Российской Федерации, органы государственной власти субъектов Российской Федерации и иные государственные органы, образуемые в соответствии с законодательством Российской Федерации, законодательством субъектов Российской Федерации.

Государственное банкротство — полный или частичный отказ государства от платежей по внешним и внутренним долгам, государственный дефолт.

Государственное (муниципальное) задание — документ, устанавливающий требования к составу, качеству и (или) объему (содержанию), условиям, порядку и результатам оказания государственных (муниципальных) услуг (выполнения работ).

Государственная экспертиза — установленная настоящим Законом деятельность уполномоченных организаций (экспертных организаций) и физических лиц (экспертов), осуществляемая по государственному заказу на договорной основе и связанная с проведением исследований, изучением, оценкой определенного объекта (предмета экспертизы), а также с подготовкой и оформлением выводов, рекомендаций (экспертных заключений) по предмету экспертизы.

Государственная услуга, предоставляемая федеральным органом исполнительной власти, органом государственного внебюджетного фонда, исполнительным органом государственной власти субъекта Российской Федерации, а также органом местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — государственная услуга), — деятельность по реализации функций соответственно федерального органа исполнительной власти, государственного внебюджетного фонда, исполнительного органа государственной власти субъекта Российской Федерации, а также органа местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — органы, предоставляющие государственные услуги), которая осуществляется по запросам заявителей в пределах установленных нормативными правовыми актами Российской Федерации и нормативными правовыми актами субъектов Российской Федерации полномочий органов, предоставляющих государственные услуги.

Государственный жилищный фонд — совокупность жилых помещений, принадлежащих на праве собственности Российской Федерации (жилищный фонд Российской Федерации), и жилых помещений, принадлежащих на праве собственности субъектам Российской Федерации (жилищный фонд субъектов Российской Федерации).

Государственный градостроительный кадастр — государственная информационная система сведений, необходимых для осуществления градостроительной деятельности, в том числе для осуществления изменений объектов недвижимости.

Государственный водный реестр представляет собой систематизированный свод документированных сведений о водных объектах, находящихся в федеральной собственности, собственности субъектов Российской Федерации, собственности муниципальных образований, собственности физических лиц, юридических лиц, об их использовании, о речных бассейнах, о бассейновых округах.

Государственный водный кадастр представляет собой свод данных о водных объектах, их водных ресурсах и свод данных в целом по каждому району бассейна водного объекта и части района международного бассейна водного объекта, об использовании водных объектов, водопользователях, основанный на данных государственного учета вод и государственного мониторинга.

Государственный банк — банк, находящийся в собственности государства и управляемый государственными органами. К числу таких банков относится прежде всего центральный банк страны. Однако государственными могут быть и коммерческие банки, а также другие специальные кредитные учреждения.

Государственный аппарат — органы государственной власти и государственного управления. В узком смысле слова под государственным аппаратом понимают только высшие органы государственной власти, включая законодательную, исполнительную, судебную ветви власти. Иногда государственный аппарат отождествляется с правительством и региональной администрацией.

Государственный акт — официальный документ, принятый и выпущенный государственными органами.

Государственные расходы — денежные затраты государства, состоящие из закупок товаров и услуг и трансфертов.

Под государственными нуждами понимаются обеспечиваемые за счет средств федерального бюджета или бюджетов субъектов Российской Федерации и внебюджетных источников финансирования потребности Российской Федерации, государственных заказчиков в товарах, работах, услугах, необходимых для осуществления функций и полномочий Российской Федерации, государственных заказчиков (в том числе для реализации федеральных целевых программ), для исполнения международных обязательств Российской Федерации, в том числе для реализации межгосударственных целевых программ, в которых участвует Российская Федерация (далее также — федеральные нужды), либо потребности субъектов Российской Федерации, государственных заказчиков в товарах, работах, услугах, необходимых для осуществления функций и полномочий субъектов Российской Федерации, государственных заказчиков, в том числе для реализации региональных целевых программ (далее также — нужды субъектов Российской Федерации). Под нуждами федеральных бюджетных учреждений и бюджетных учреждений субъектов Российской Федерации понимаются обеспечиваемые федеральными бюджетными учреждениями, бюджетными учреждениями субъектов Российской Федерации (независимо от источников финансового обеспечения) потребности в товарах, работах, услугах соответствующих бюджетных учреждений.
Государственные органы — органы государственной власти Российской Федерации, органы государственной власти субъектов Российской Федерации и иные государственные органы, образуемые в соответствии с законодательством Российской Федерации, законодательством субъектов Российской Федерации.

Государственный (муниципальный) заказчик — государственные (муниципальные) органы (в том числе органы государственной власти), органы управления государственными внебюджетными фондами, а также бюджетные учреждения, иные получатели средств федерального бюджета, размещающие заказы на поставки товаров, выполнение работ, оказание услуг за счет бюджетных средств и внебюджетных источников финансирования.

Государственные знаки почтовой оплаты — почтовые марки и иные знаки, наносимые на почтовые отправления и подтверждающие оплату услуг почтовой связи.

Государственные данные — информация, содержащаяся в информационных ресурсах органов и организаций государственного сектора, а также в информационных ресурсах, созданных в целях реализации полномочий органов и организаций государственного сектора.

Государственные (муниципальные) услуги (работы) — услуги (работы), оказываемые (выполняемые) органами государственной власти (органами местного самоуправления), государственными (муниципальными) учреждениями и в случаях, установленных законодательством Российской Федерации, иными юридическими лицами.

Государственное унитарное предприятие — коммерческая организация, не наделенная правом собственности на закрепленное за ней собственником имущество. Имущество унитарного предприятия принадлежит на праве собственности Российской Федерации, субъекту Российской Федерации или муниципальному образованию.

Государственное предприятие — предприятие, основные средства которого находятся в государственной собственности, а руководители назначаются или нанимаются по контракту государственными органами. Если государственное предприятие является бюджетным, то оно финансируется из средств государственного бюджета. Предприятия, находящиеся в непосредственном ведении государственных органов, называются казенными.

Государственная услуга, предоставляемая федеральным органом исполнительной власти, органом государственного внебюджетного фонда, исполнительным органом государственной власти субъекта Российской Федерации, а также органом местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — государственная услуга), — деятельность по реализации функций соответственно федерального органа исполнительной власти, государственного внебюджетного фонда, исполнительного органа государственной власти субъекта Российской Федерации, а также органа местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — органы, предоставляющие государственные услуги), которая осуществляется по запросам заявителей в пределах установленных нормативными правовыми актами Российской Федерации и нормативными правовыми актами субъектов Российской Федерации полномочий органов, предоставляющих государственные услуги.

Государственной собственностью являются земли, не находящиеся в собственности граждан, юридических лиц или муниципальных образований.

Государственная монополия — монополия, созданная в соответствии с законодательством Российской Федерации, определяющим товарные границы монопольного рынка, субъекта монополии (монополиста), формы контроля и регулирования его деятельности, а также компетенцию контролирующего органа.

Государственной корпорацией признается не имеющая членства некоммерческая организация, учрежденная Российской Федерацией на основе имущественного взноса и созданная для осуществления социальных, управленческих или иных общественно полезных функций. Государственная корпорация создается на основании федерального закона.

Государственной компанией признается некоммерческая организация, не имеющая членства и созданная Российской Федерацией на основе имущественных взносов для оказания государственных услуг и выполнения иных функций с использованием государственного имущества на основе доверительного управления. Государственная компания создается на основании федерального закона.

Государственная казна — государственные денежные средства и имущество.

Государственная кадастровая оценка — совокупность установленных частью 3 статьи 6 настоящего Федерального закона процедур, направленных на определение кадастровой стоимости и осуществляемых в порядке, установленном настоящим Федеральным законом.

Государственная информационная система миграционного учета представляет собой межведомственную автоматизированную систему и формируется на основе:
центрального банка данных по учету иностранных граждан, временно пребывающих и временно или постоянно проживающих в Российской Федерации, в том числе участников Государственной программы по оказанию содействия добровольному переселению в Российскую Федерацию соотечественников, проживающих за рубежом;
автоматизированных учетов подразделений Министерства внутренних дел Российской Федерации;
(в ред. Постановления Правительства РФ от 30.11.2016 N 1264)
банка данных об осуществлении иностранными гражданами трудовой деятельности;
(абзац введен Постановлением Правительства РФ от 02.09.2010 N 662)
базы биометрических персональных данных, полученных Министерством внутренних дел Российской Федерации и его территориальными органами, организациями и подразделениями в соответствии с законодательством Российской Федерации;
(абзац введен Постановлением Правительства РФ от 17.01.2013 N 15; в ред. Постановления Правительства РФ от 30.11.2016 N 1264)
банка данных по учету иностранных граждан и лиц без гражданства, ходатайствующих о признании беженцами, лиц, признанных беженцами, лиц, обратившихся с заявлением о предоставлении временного убежища, лиц, получивших временное убежище, и прибывших с ними членов их семей, а также выдаваемых им документов, в том числе содержащих электронный носитель информации.(абзац введен Постановлением Правительства РФ от 02.10.2014 N 1012)
иных информационных систем, содержащих информацию об иностранных гражданах и лицах без гражданства, операторами которых в соответствии с законодательством Российской Федерации являются органы государственной власти и органы местного самоуправления.

Государственная информационная система жилищно-коммунального хозяйства (далее — система) — единая федеральная централизованная информационная система, функционирующая на основе программных, технических средств и информационных технологий, обеспечивающих сбор, обработку, хранение, предоставление, размещение и использование информации о жилищном фонде, стоимости и перечне услуг по управлению общим имуществом в многоквартирных домах, работах по содержанию и ремонту общего имущества в многоквартирных домах, предоставлении коммунальных услуг и поставках ресурсов, необходимых для предоставления коммунальных услуг, размере платы за жилое помещение и коммунальные услуги, задолженности по указанной плате, об объектах коммунальной и инженерной инфраструктур, а также иной информации, связанной с жилищно-коммунальным хозяйством.

Государственными инновационными корпорациями признаются акционерные (холдинговые) компании, в которых пакет акций полностью принадлежит государству, или публичные (некоммерческие), не основанные на принципе членства корпорации, учреждаемые государством.
Государственная информационная система представляет собой совокупность установленной законодательством Российской Федерации об энергосбережении и о повышении энергетической эффективности информации, а также информационных технологий и технических средств, обеспечивающих ее обработку.

Государственная или муниципальная гарантия (государственная гарантия Российской Федерации, государственная гарантия субъекта Российской Федерации, муниципальная гарантия) — вид долгового обязательства, в силу которого соответственно Российская Федерация, субъект Российской Федерации, муниципальное образование (гарант) обязаны при наступлении предусмотренного в гарантии события (гарантийного случая) уплатить лицу, в пользу которого предоставлена гарантия (бенефициару), по его письменному требованию определенную в обязательстве денежную сумму за счет средств соответствующего бюджета в соответствии с условиями даваемого гарантом обязательства отвечать за исполнение третьим лицом (принципалом) его обязательств перед бенефициаром.

Городской округ с внутригородским делением — городской округ, в котором в соответствии с законом субъекта Российской Федерации образованы внутригородские районы как внутригородские муниципальные образования.

Городской округ — один или несколько объединенных общей территорией населенных пунктов, не являющихся муниципальными образованиями, в которых местное самоуправление осуществляется населением непосредственно и (или) через выборные и иные органы местного самоуправления, которые могут осуществлять отдельные государственные полномочия, передаваемые органам местного самоуправления федеральными законами и законами субъектов Российской Федерации, при этом не менее двух третей населения такого муниципального образования проживает в городах и (или) иных городских населенных пунктах.

Город областного подчинения — административно-территориальная единица, являющаяся экономическим и культурным центром, имеющим развитую промышленность либо научно-производственный комплекс, развитую социальную инфраструктуру, с численностью населения не менее 50 тысяч человек. В отдельных случаях к указанной категории городов могут быть отнесены города с меньшей численностью населения, но имеющие важное промышленное, социально-культурное или историческое значение, перспективу дальнейшего экономического развития и роста численности населения.

Город, административно подчиненный городу областного подчинения — территориальная единица, находящаяся в границах городского округа.

Город — населенный пункт, имеющий статус города в соответствии с нормативным правовым актом, принятым субъектом Российской Федерации.

Гарантийный срок сооружений: Срок, в течение которого генеральный подрядчик по требованию заказчика обязан за свой счет устранить допущенные по его вине дефекты и недоделки.

Гарантийный срок на жилье и постройки: Период времени с даты подписания акта приемки выполнения услуг (работ) по строительству, реконструкции или ремонту жилья и построек, в течение которого исполнитель обязан за свой счет исправить недостатки, связанные с исполнением обязательств по договору, при отсутствии виновных действий со стороны потребителя и третьих лиц.

Гарантийный срок — срок, исчисляемый со дня продажи товара, в течение которого потребитель вправе предъявлять требования в соответствии с установленными нормативами.

Гарант (от франц. garantir — обеспечивать, ручаться) — лицо, выдающее, предоставляющее гарантию, поручитель. В качестве гаранта могут выступать государство и его органы, учреждения, предприятия, фирмы, банки.

Гаражные комплексы — здания или группа зданий, предназначенные для хранения, паркирования, технического обслуживания и других видов услуг, связанных с автосервисом, продажей автомобилей и запасных частей. В составе гаражных комплексов могут устраиваться небольшие автозаправочные станции. Гаражные комплексы могут быть дополнены объектами различного функционального назначения (за исключением учебных, лечебных и детских учреждений).

Гаражными и гаражно-строительными кооперативами признаются потребительские кооперативы, созданные как добровольные объединения граждан на основе членства в целях удовлетворения потребностей членов кооператива в гаражных услугах (Закон СССР «О кооперации в СССР» от 26.05.1988 N 8998-XI (ст. 51), в ред. Законов СССР от 16.10.89 N 603-1, от 06.06.90 N 1540-1, от 05.03.91 N 1997-1, от 07.03.91 N 2014-1, от 07.03.91 N 2015-1), с изм., внесенными Постановлением ВС РФ от 19.06.1992 N 3086-1; федеральными законами от 08.12.1995 N 193-ФЗ, от 08.05.1996 N 41-ФЗ, от 15.04.1998 N 66-ФЗ).

Гаражи механизированные (автоматизированные): Механизированные и автоматизированные — сооружения, в которых осуществляются механизированный подъем автомобилей и их расстановка.

Гаражи комбинированные: Комбинированные — сооружения, имеющие подземные и наземные ярусы, полуподземные сооружения, а также сооружения, расположенные на участках с резким перепадом рельефа — т.е. частично подземные.

Гаражи встроенные, пристроенные и встроенно-пристроенные: Встроенные, пристроенные и встроенно-пристроенные гаражи и гаражи-стоянки — совмещаемые со зданиями различного назначения (жилого, административно-общественного, культурно-бытового, спортивного и др.), входящие в общественно-транспортные комплексы, пристроенные к глухим торцам домов, брандмауэрами и др.

Гараж-стоянка: Здания или сооружение, предназначенное для хранения или парковки автомобилей, не имеющее оборудования для технического обслуживания автомобилей, за исключением простейших устройств — моек, смотровых ям, эстакад. Гараж-стоянка может иметь полное или неполное наружное ограждение.

Гараж многоярусный (multi-storey car park): Здание, в котором места для стоянки автомобилей располагаются на разных этажах.

Гараж: Здание и сооружение, помещение для стоянки (хранения), ремонта и технического обслуживания автомобилей, мотоциклов и других транспортных средств; может быть как частью жилого дома (встроенно-пристроенные гаражи), так и отдельным строением.

Гальванический цех (участок, отделение) — помещение или часть помещения с установками гальванических покрытий и электротехническим и другим оборудованием, необходимым для выполнения электротехнологического процесса с учетом требований техники безопасности и охраны труда.

Газоснабжение — одна из форм энергоснабжения, представляющая собой деятельность по обеспечению потребителей газом, в том числе деятельность по формированию фонда разведанных месторождений газа, добыче, транспортировке, хранению и поставкам газа.

Газопровод — ввод: газопровод от места присоединения к распределительному газопроводу до отключающего устройства или наружной конструкции здания либо сооружения потребителя газа.

Газовые котлы — котлы, предназначенные для сжигания углеводородных газов.

Газ — природный газ, нефтяной (попутный) газ, отбензиненный сухой газ, газ из газоконденсатных месторождений, добываемый и собираемый газо- и нефтедобывающими организациями, и газ, вырабатываемый газо- и нефтеперерабатывающими организациями.

Крепление сип провода на столбе, как установить электросчетчик?

Подключение дома к электросетям, важный этап в создании инженерных сетей здания. Правильно выполненный ввод, как правило, питает строение электроэнергией в течение всех последующих лет эксплуатации, поэтому стоит выбрать такой способ подключения, который обеспечит беспроблемное энергоснабжение на многие годы. Использование провода СИП (самонесущий изолированный провод) – безопасное подсоединение к сетям электроснабжения с минимальными затратами. Для подключения дома к электросети потребуется:

1. Подать заявку, и получить в энергоснабжающей компании технические условия.
2. Заказать проект подключения, в соответствии с техническими условиями.
3. Выполнить работы, указанные в технических условиях. Сюда будут включены прокладка воздушной линии от столба до дома и организация учета электроэнергии.
4. Получить акты о приемке работ и разграничении ответственности, заключить договор электроснабжения.

Монтаж ответвления воздушной линии проводом СИП

Для подвода электроэнергии к строению, применятся СИП-4. Расстояние от столба до здания, не должно превышать 25 м. Если расстояние больше, устанавливается дополнительная опора. На столбе, при помощи стальной ленты, или другим удобным способом, устанавливается анкерный кронштейн, к которому крепится клиновый зажим для сип провода. Подсоединение ответвления к воздушной линии выполняется с помощью прокалывающих зажимов. Таким же способом, провод крепится к стене здания. Кронштейн крепится к несущим конструкциям, а не к обшивке дома. После анкерного клинового зажима со стороны строения, выполняется переход на кабель ВВГнг и ввод в здание.

Сечение жил провода СИП, не может быть менее 16 мм². Для расчета сечения, в тех случаях когда 16 мм² недостаточно, используйте таблицу:

Количество жил СИП и их сечение	Допустимый ток фазной жилы, А	Односекундный ток термической стойкости
2×16	75	1,0 кА
3×16	70	1,0 кА
4×16	70	1,0 кА
2×25	100	1,6 кА
3×25	95	1,6 кА
4×25	95	1,6 кА
5×16	70	1,0 кА
5×25	95	1,6 кА

Установка приборов учета на опоре ВЛ

Законность требования электросбытовых компаний, об установке приборов учета на столбах линий электропередачи, не бесспорна. Каждая из сторон ссылается на пункты и параграфы нормативной документации, часто противоречащие друг другу. Оставив эти споры юристам, перед тем как как установить электросчетчик на столбе, рассмотрим основные требования, предъявляемые при таком способе установки электросчетчика:

• щит, установленный на улице (в том числе и на столбе), должен защищать электросчетчик от влаги;
• металлический корпус щита должен быть заземлен;
• в учетно-распределительном устройстве, производится разделение защитного повторное заземление, и разделение защитного и рабочего проводников;
• в щите устанавливаются устройства защиты от импульсных перенапряжений;
• здесь же должны быть установлены приборы, ограничивающие максимальную потребляемую мощность.

Такой способ установки счетчиков, призван предотвращать хищения электроэнергии, облегчить контроль, за потреблением электроэнергии со стороны энергосбытовых организаций.

Подключение электричества от столба до дома. Провод СИП

Для проводки к дому от столба используют современный кабель — СИП.
Кабель самонесущий,  не требует дополнительного тросика. Изоляция провода состоит из специального полителена, на который не действует солнечный свет. Заявленный срок службы такой изоляции 25 лет. Специальная натяжная арматура для СИПа позволяет натянуть его до прямой линии, с небольшим техническим провисом. При очень сильном воздействии на СИП,  натяжная арматура освобождают его и не дают порваться проводу.

К кабелю продаются специальные «орешки» для СИПа. Орешки полностью  изолированы и герметичны. При подключении к линии, такими орехами, провод не требует зачистки. В конструкцию орехов входят специальные крокодильчики, которые при закручивании болта прокалывают провод. При закручивании болтов, на таких орехах, старайтесь протянуть его сильнее , так чтобы верхняя головка болта отломилась, это означает хороший контакт.

СИП на 220вольт берём 2*16мм2, а на 380вольт 4*16мм2. В комплект к проводу СИП входит: два натяжителя с двух сторон;
чётыре орешка для СИПа по два с каждой стороны ( на 380вольт 8-мь орешков). Крепление кабеля с одной стороны на столбе производим с помощью кольца натяжителя за ножку изолятора. А с другой стороны лучше приобрести специальную площадку с кольцом, которую крепим к деревянному дому с помощью  саморезов , а на каменном доме с помощью анкеров. Площадку на доме надо установить с той грани дома где нет ската крыши. Чтобы  при сходе снега с крыши он не оборвал провода. После крепления на дом, около площадки,  ответвляем его с помощью специальных орехов для СИПа на медный провод. Лучше ВВГнг 2*10мм2 если 220 вольт и ВВГнг 4*10мм2 если 380 Вольт. Ведём этот провод, в коробе, по фасаду дома до того места, где примерно будет стоять электрощит. Сверлим отверстие, в дом, в него вставляем металлическую трубку, протаскиваем провод в отверстие и, в коробе, протягиваем до места шата окончательно. Лучше нанять электромонтажною фирму занимающуюся электропроводкой в загородных домах в частности подключающие дома от столба до дома или нанять электрика профессионала, который с этой задачей легко справиться.

Теперь поговори о счётчике электроэнергии. В садоводческих товариществах, и при частном подключениях, местные энергетики или электрики заставляют ставить счётчики на столбах в специальных герметичных щитах, на уровне глаз, для проверки его чтобы не входить в дом. Так что если в вашем электрохозяйстве всё строго, местные электрики за этим следят, лучше с ними не ссориться надо у них получить технические условия для подключения, таких как: Вашу выделенную мощность, то есть ампераж вашего вводного автомата;
Марку счётчика и как его надо расположить на столбе и в доме и.т.д.
Это лучше сделать чтобы потом не было проблем с подключением позже, когда всё уже будет стоять.
Как правило могут быть разные местные мелочи и тутошние электрики к ним могут придраться.

Самойлов Олег.

Электрический счетчик – подключение, устройство, принцип работы

Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.

По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.

Как самостоятельно выбрать счетчик для дома

Несмотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

Типы счетчиков по принципу работы

До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.

На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.

В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.

В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.

В настоящее время вышеупомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.

Выбор счетчика по принципу работы

В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.

Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.

Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.

Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации. Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.

Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.

На основании вышеизложенного можно сделать вывод, что для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).

Мощность потребления электроприборами

Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов. Но такой случай маловероятен.

Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

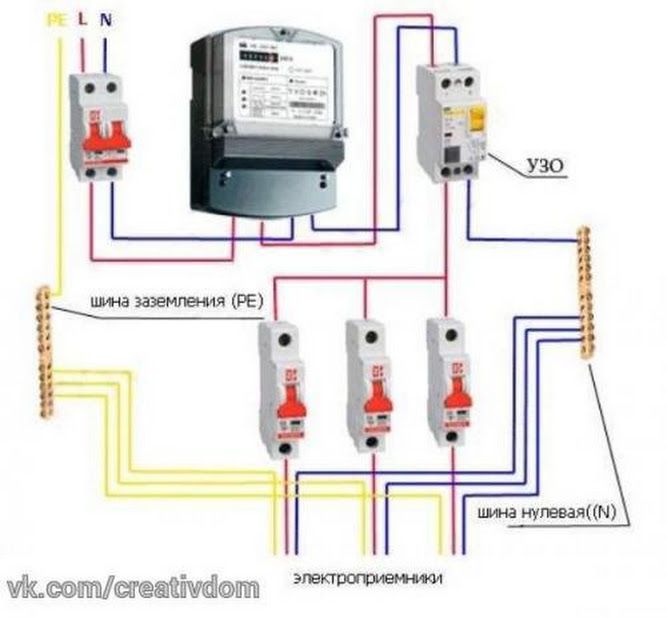

Электрическая схема подключения

электрического однофазного счетчика

На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.

Устройство электросчетчика

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.

Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

Крепление счетчика в щитке на DIN-рейке

В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.

Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.

Как надежно подключить провода к счетчику

Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.

Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.

При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.

Порядок пломбировки счетчика

Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.

Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.

При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.

Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.

Как воруют электроэнергию

Как воруют электроэнергию Способ 1. «Экономия» электроэнергии с помощью использования земли вместо нулевого провода. Какие отрицательные стороны имеет этот способ? При использовании земли вместо нулевого проводника большое значение имеет, что используют в качестве заземления. Если кто-нибудь решил в условиях квартиры использовать в качестве земли водопроводную трубу, то он должен знать, что подвергает чью-то жизнь смертельной опасности. Дело в том, что в нормальном состоянии водопроводные трубы действительно соединены с землей (если не используются какие-то соединения труб из полимеров), но в случае, например, ремонта трубы, когда она будет отрезана ниже места присоединения заземляющего проводника, возникает прямая угроза жизни человека, прикоснувшегося к трубе. По этой же причине нельзя заземлять бытовые приборы на водопроводные трубы, т.к. в случае неисправности прибора (пробой на корпус фазного проводника), может возникнуть ситуация описанная выше. Даже если у вас в доме есть надежное заземление (по новым нормам электропроводка в помещениях должна выполняться трехпроводной, 3-й проводник — заземляющий), не советую использовать его в качестве нулевого. Иногда возникает ситуация, когда рабочий нулевой провод обрывается. Это может произойти по разным причинам. Провод может отгореть вследствие плохого контакта, в частном доме провод может оборваться на воздушной линии и т.д. Тогда в зависимости от нагрузки включенной в соседних квартирах (или домах, если это частные дома) напряжение перераспределится, и в одной квартире (или доме) напряжение будет выше, а в другой ниже. Это само по себе угрожает выходу из строя электробытовой техники. А если у вас в данной ситуации земля используется в качестве нуля, то вся нагрузка соседей окажется подключена через ваш заземляющий провод, и вы рискуете сгореть. В частных домах этим способом можно испортить собственный водопровод (через некоторое время блуждающие токи просверлят в нем многочисленные отверстия). В общем, потери использования данного способа могут многократно превысить сэкономленные средства. Проверяется этот способ контролерами, например, так: измеряется ток, протекающий по фазному проводу и по нулевому на вводе, и если они не равны, то есть нагрузка, подключенная к земле, вместо нулевого провода. Кстати совсем забыл. Чтобы этот способ давал эффект экономии, нужно еще и чтоб на счетчике фазный и нулевой провод были неправильно подключены, а для этого нужно переключать где-то провода, и почти всегда под напряжением, что опять — угроза жизни. Способ 2. «Экономия» электроэнергии с помощью исключения счетчика из схемы электроснабжения. Если подключение до счетчика сделано по постоянной схеме, в один прекрасный момент вы рискуете быть оштрафованы на очень приличную сумму (например, годового потребления электроэнергии). Если вы подключаете нагрузку до счетчика, используя какие-то ненадежные, временные соединения (некоторые используют иголки), то плохой контакт в месте соединения, может послужить причиной пожара. Другим способом исключения счетчика из схемы питания нагрузки является замыкание накоротко его токовой обмотки. При этом ток, идущий через счетчик, равен нулю и диск счетчика не вращается. Здесь опасность в ненадежности контактного соединения. Клеммная коробка счетчика опломбирована и вы не можете обеспечить надежного контактного соединения, а через эту перемычку идет ток нагрузки всей квартиры. Как следствие, она будет нагреваться, что может привести к порче счетчика. Ненадежный контакт может приводить к периодическому пропаданию напряжения и при определенных условиях вызвать выход из строя какой-нибудь бытовой техники. Вообще нет способов, которые не могут быть обнаружены. Этот способ проверяется просто: отключаются автоматические выключатели (или пробки) на вводе, и если в какой-нибудь розетке есть напряжение (или еще лучше, какой-нибудь прибор продолжает работать), то есть подключение до счетчика. Следствие — штраф. Способ 3. «Экономия» электроэнергии с помощью «сматывания» показаний счетчика. десь самое опасное в применении самодельного устройства. Вы включаете в сеть устройство, которое кто-то сделал, скорее всего, вы не представляете себе, как оно работает, и какую нагрузку создает для вашей электропроводки. Я постараюсь объяснить вам, как вообще работает электрический счетчик. У счетчика внутри есть две обмотки. Одна — токовая, а другая — обмотка напряжения. Вторая подключена к фазному и нулевому проводу, и контролирует напряжение. Первая включается в разрыв фазного провода и контролирует ток, который создают электроприборы, подключенные в вашей квартире. Дальше счетчик производит умножение напряжения во 2-й обмотке на ток в 1-й (не будем вдаваться в подробности, как он это делает). Как результат, мы имеем мощность нагрузки квартиры, а умножив ее на время (заставляя вращаться диск) получаем расход электроэнергии в кВт-ч. Для того чтобы «обмануть» счетчик, и заставить его крутиться в другую сторону есть только один способ. Надо создать ток, который будет направлен навстречу основному току, и этот ток, по величине должен быть больше основного. Различные устройства реализуют эту задачу по- разному. Некоторые используют землю (смотри способ1), другие нет. Какие опасные моменты возникают? Для того чтобы сматывать счетчик эффективно необходимо создать довольно большой ток. Если его не выдержит электропроводка, может начаться пожар. Если используют подключение непосредственно на контакты счетчика, то обеспечить надежный контакт невозможно, т.к. клеммная коробка счетчика опломбирована. Возможное следствие — выход счетчика из строя, или на клеммах счетчика останутся явные следы ваших экспериментов. Вычислить контролирующим органам такой способ воровства можно путем сравнения месячного расхода электроэнергии за текущий месяц и за предыдущие. Если расход электроэнергии резко снизился, а причин для этого нет (отсутствие жильцов, сезонное потребление электроэнергии и т. д.), то эта квартира заслуживает дополнительного внимания. Подводя итог, хочу дополнительно подчеркнуть, что сумма, которую вы сэкономили, может быть в несколько раз ниже той суммы, которую придется потратить на штраф, или на восстановление оборудования, испорченного вследствие такой «экономии». Что-то не нашли? Воспользуйтесь поиском по сайту:

как правильно установить и подключить счетчик электроэнергии. Статья vse-e.com / Новости

Потребляемая электроэнергия подлежит обязательному учету. Для этого используются измерительные приборы. Они фиксируют всё проходящую через них мощность за необходимый период времени.

Принцип работы счетчика электроэнергии

Подключить электросчетчик. Для того, чтобы установить и подключить правильно электросчетчик, стоит знать, по какому принципу он работает.

Основные его задач заключаются в:
— отслеживании величины нагрузки, проходящей через него;
— отслеживание значения величины входящего напряжения, согласно электросхеме;
— время подключения.

Конструкция счетчика имеет несколько неотъемлемых деталей. Это клеммник для подвода и снятия электроэнергии, а также внутренняя схема.

Процесс подключения проводов на клеммник требует внимательности, так как важно правильно соединить нулевой и фазный проводники, соблюсти их полярность. Так как подводящие и отводящие цепи являются определяющими направления тока во внутренней схеме счетчика. Всё это оказывает непосредственное влияние отображение итоговых данных.

Рассмотрим внутреннюю часть электросчетчика. Такая конструкция характерна для любого прибора и имеет элементы:
— элемент измерения тока;
— элемент измерения напряжения;
— схема логики;
— дисплей или механическое устройство для отображение итоговых данных.

Как правило измерители напряжения выполнены в виде катушек. С них и происходит снятие электрического сигнала, по величине пропорционального проходящим через них векторам с определенной фиксированной величиной точности.

От измерителя информация передается на логическую часть, где она обрабатывается специально настроенным алгоритмом. Далее данные поступают на табло и становятся доступными для пользователя. Вектор тока при умножении на напряжение дает величину затраченной мгновенной мощности. Так как необходимо зафиксировать уже проделанную работу, то учитывается время, проведенное под нагрузкой в режиме автомат. Как результат, отсчет измерения проводится в киловатт-часах.

Стоит знать, что для любого измерительного прибора, в том числе и счетчика, характерен класс точности. Данное значение указывается на лицевой части устройства.

Подключить электросчетчик

Электросчетчик подключают и отключают сотрудники энергосберегающих организаций, имеющих на это полномочия. Места подключения кабеля и провода обязательно закрываются крышкой и пломбируются. Наличие пломбы говорит о том, что именно соответствующая организация несет ответственность за правильное подключение и рабочее состояние. После принятие в эксплуатацию устройства, за нарушение пломбы несет ответственность владелец дома или любого другого помещения. Как правило, это грузит штрафными санкциями.

Подключение однофазного электросчетчика на квартирном электрощитке

Производители электротехнической продукции сегодня практикуют изображение схемы присоединения проводов к тому или иному виду своей продукции. Для этого используется не только прилагаемая техническая документация, но и сам корпус устройства.

Сегодня, как ни странно, всё еще эксплуатируются старые здания, где используются счетчики индукционного типа.
Специально для них выделялось место под щиток в подъезде или возле ввода в квартиру. Такие щитки оснащались однофазным электросчетчиком, переключателем пакетным, однополюсными включателями автомат, клеммниками.
Фаза и ноль электросхемы здания подводятся к пакетному переключателю либо вместо него используют автоматический выключатель 2-х полюсный. Электропроводка в этом случае представлена системой TN-C, то есть не имеет защитного нуля. Пакетный переключатель в одном режиме подает оба потенциала на счетчик электроэнергии, а в другом – разрывает их, убирая напряжение полностью со всей электросхемы. Отметим, что только здесь и ни в каком другом месте проводки дома, создается разрыв рабочего нуля. Выключателями разрывается только фазный проводник. Рабочий ноль, отходя от счетчика, подходит к предназначенному для него клеммнику. Здесь собраны различные токонесущие жилы проводов, которые отходят в комнаты по силовым кабелям.

Подключение и принцип работы трехфазного счетчика электрического

Для правильной коммутации проводов, нужно знать принцип работы электросчетчика.
При трехфазной схеме электропроводки, возникает необходимость одновременного суммарного учета потребляемой электроэнергии в каждой цепи. Конструкция прибора для учета электроэнергии оснащена тремя схемами, которые контролируют мощность в каждой цепи. Стандартно, используются измерители тока и напряжения. Используются токовые катушки, которые анализируют сигналы, проходящие через них и передают их далее через вторичные величины для обработки сравнительным устройством, с последующим отображением на табло.

Подключение трехфазного счетчика прямого действия

Для домашней электропроводки характерна трехфазная сеть на 0, 4 кВ, которая имеет глухозаземленную нейтраль. Как правило, токовая нагрузка соответствует номинальному значению катушек и не превышает их значений. Таким образом, есть возможность пропускать ток через внутренние пути счетчика, не используя дополнительных трансформаторных понижающих. Также сами цепи напряжения соответствуют необходимому классу для катушек.
Таким образом, это дает возможность подключить электрический счетчик напрямую, без использования промежуточных звеньев или элементов.

На 4-х полюсной автоматический выключатель от вводного кабеля приходит три фазных жилы и жила рабочего нуля. Они могут быть разорваны автоматом для снятия напряжение с потребителя. Это может быть выполнено в ручном режиме – оператором, либо в автоматическом – токовыми защитами.

Фазы от выходных клемм автомата доводятся до клемм счетчика в нужном промаркированном соответствии. При прямом включении клеммы спрятаны в середине конструкции счетчика и не имеют доступа к подключению кабеля.
Весь фазный потенциал разводится после счетчика с использованием специальных перемычек на индивидуальные автоматические выключатели цепи питания помещений. Рабочий ноль идет к кабелю запитки комнат через отдельный клеммник.

Характерно для данной схемы подключения, что РЕ-проводник не разрывается нигде. Происходит его прямое подключение от вводного кабеля к собственному клеммнику, а далее проводится разводка токонесущими жилами во все помещения.

Вывод

Любые работы, связанные с измерительными цепями электрического счетчика, требуют максимального внимания и соблюдения правил безопасности. Это технически сложная работа, которая выполняется самостоятельно только электромонтерами в нужной группой безопасности (не ниже 3-й) и специальным обучением.

Автор: МЕГА КАБЕЛЬ

Как подключить однофазный счетчик кВтч? Установка однофазного счетчика электроэнергии.

Как подключить однофазный счетчик электроэнергии в кВтч? (3-фазный, 4-проводный счетчик энергии)

(от источника питания к главному распределительному щиту (MDB)

Ниже приведены схемы соединений для установки однофазного ( 3- фаза, 4 провода )) счетчик кВтч (цифровой или аналоговый счетчик энергии ) от источника питания до главного распределительного щита в доме.

Красный провод показывает напряжение, линию или фазу, а Блейк показывает нейтральный провод.

На приведенных ниже рисунках очень просто показана вышеуказанная идея.

Установка однофазного счетчика кВтч (3-фазный, 4-проводный счетчик энергии)

Щелкните изображение, чтобы увеличить

Как подключить однофазный счетчик кВтч? — (3-фазная, 4-проводная установка счетчика энергии)

Вот еще один живой пример счетчика энергии, который был установлен на главном полюсе источника питания.

Щелкните изображение, чтобы увеличить

Схема подключения и принципиальная схема однофазного (3-фазного, 4-проводного) счетчика кВтч (цифрового или аналогового счетчика энергии) от источника питания до главного распределительного щита

На приведенных выше графиках и схемах,

P _IN = Входящая фаза или под напряжением от источника питания

P _OUT = Выходная фаза или под напряжением к главному распределительному щиту дома.

N _IN = нейтраль на входе источника напряжения питания.

N _UOT = Нейтраль к главному распределительному щиту дома.

Предупреждение : В этом примере показана наиболее часто используемая компоновка в мире, но в некоторых областях также есть вариации. Настройка может отличаться для другого типа счетчика кВтч или энергии в разных местах по всему миру. Для безопасности. Пожалуйста, свяжитесь с поставщиком и поставщиком услуг, чтобы подтвердить тип подключения перед установкой.

Вам также может быть интересно прочитать в

Как повторно подключить мой электрический счетчик | На главную

Билли Брейнард Обновлено 21 июля 2017 г. Будет полезно, чтобы лицензированный электрик наблюдал или осматривал установку, чтобы убедиться, что работа соответствует электрическим нормам, действующим в вашем регионе.

Предупреждение

Никогда не пытайтесь установить счетчик, предварительно не отключив все питание; контакт с этим высоким напряжением может быть смертельным.

Ознакомьтесь с местными правилами и постановлениями, чтобы убедиться, что вы можете выполнять работу самостоятельно, если вы не являетесь лицензированным электриком. При необходимости вытяните любые разрешения на работу.

Электросчетчик является основной частью электрической системы дома и отвечает за подключение электропитания от линий электропередач к домашней системе.Кроме того, это устройство, которое отслеживает количество потребляемой энергии. Счетчик подключен к 200 ампер электричества, что может быть очень опасно, поэтому свяжитесь с лицензированным электриком, если у вас есть какие-либо вопросы, прежде чем начинать этот проект.

1. Обратитесь в свою электрическую компанию, чтобы она отключила подачу электроэнергии в ваш дом. Включите тестер напряжения и прикоснитесь им к проводке, подключенной к главной линии питания с улицы, чтобы убедиться, что питание отключено, прежде чем будут прекращены какие-либо работы.

2. При необходимости снимите один дюйм изоляции с любых проводов. С улицы будет идти три провода (питающие линии), а в дом — два провода (провода нагрузки). Снимите изоляцию с помощью приспособлений для зачистки проводов.

3. Подсоедините проводку питающей линии к задней части измерителя. Подсоедините черную и красную линии подачи от улицы к верхнему набору винтов с надписью «подача». Подсоедините оставшийся белый провод от линии питания к центральному винту, который предназначен для нейтрали.

4. Подсоедините домашнюю проводку к счетчику. Подсоедините красный и черный провода, по одному к двум нижним винтам на задней панели измерителя, и затяните винты на проводах.

5. Вставьте заднюю часть измерителя в гнездо и затяните винты, чтобы зафиксировать его на месте.

6. Обратитесь в местную электрическую компанию, чтобы проверить работу, прикрепить электрическую бирку на коробку счетчика и снова включить питание.

7. Проверьте электроэнергию внутри птичника после его включения для правильного питания и работы.

Как проложить провод от счетчика до блока выключателя

Если вы новичок, этот пост будет лучшим для вас, если вам интересно, как протянуть провод от счетчика к блоку выключателя.

В этой статье вы получите соответствующие пошаговые инструкции. Мы начнем с инструментов, которые вам понадобятся, с правильной техники или методов, а также с безопасного способа сделать это, чтобы снизить риск поражения электрическим током, электрошока или травм.

Следуя этой пошаговой процедуре, вы получите необходимые знания о проводке от счетчика к панели выключателя, поэтому внимательно прочтите инструкции.

Вещи, которые вам понадобятся для этого учебного пособия

1. Отвертки (отвертки с плоской или плоской головкой)

В зависимости от типа головки винта, который используется в вашем блоке выключателя, вам понадобится отвертка, чтобы открыть лицевую панель или крышку блока выключателя.

Используйте отвертку соответствующего типа, чтобы избежать ослабления резьбы на головках винтов. Таким образом, подключение блока выключателя к счетчику будет эффективным, а вы избавите себя от лишних затрат, которых можно избежать.

2.Молоток или резиновый молоток

Поскольку мы работаем над проектом, который в основном касается электричества, использование молотка с металлической ручкой не всегда является хорошей идеей. Поскольку металл является хорошим проводником электричества, следует быть очень осторожным, чтобы избежать поражения электрическим током.

Итак, лучшим выбором будет использование резинового молотка с резиновым покрытием на кончике; это также уменьшит вероятность появления вмятин на ваших устройствах или компонентах.

3. Проволочный кабель

Если вам нужно чистое рабочее место, то проводной кабель вам просто необходимо.Аккуратный участок гарантирует, что ненужный электрический провод от счетчика к коробке выключателя, чрезмерный или запутанный, будет проложен на место.

Упорядоченное размещение ненужных проводов даст вам лучший обзор рабочей зоны, а также обеспечит безопасную поверхность для проекта.

4. Вольтметр

Испытательные устройства необходимы при работе с электропроводкой от счетчика до блока выключателя. Ознакомление с приборами электриков — хорошая идея, если вы работаете с электричеством.

Мы будем использовать вольтметр для проверки номинального напряжения ваших компонентов. Он может измерять напряжение постоянного или переменного тока. Изолента

Изолента в основном служит дополнительной мерой безопасности. Мы не хотим, чтобы эти провода с открытым концом касались друг друга или даже могли случайно прикоснуться к вам.

5. Автоматический выключатель

Большинство автоматических выключателей можно купить в магазинах электроснабжения или оборудования. Убедитесь, что выбранная вами марка прошла стандартные электрические испытания в вашей стране.В большинстве стран вы можете найти отметку качества или ее эквивалент, означающую, что перед поступлением в продажу они прошли тщательную проверку.

6. Электропровод

Для этого проекта вам понадобится медный провод №4 AWG. В зависимости от номинальных значений тока и напряжения измерителя и выключателя настоятельно рекомендуется использовать медный провод AWG №4 размера и размера.

Это необходимо для обеспечения эффективности проводимости; это также предотвратит ненужную потерю мощности, короткое замыкание, повреждения и даже неисправности проводки, которые могут привести к опасностям.

6 простых шагов для прокладки провода от счетчика до блока выключателя

Шаг 1: Подготовка

Подготовьте все необходимые инструменты для подключения основания счетчика к коробке выключателя. Убедитесь, что все они в хорошем рабочем состоянии. Поступая таким образом, вы максимально увеличите свои движения, если ваши инструменты будут поблизости.

Также рекомендуется ознакомиться с используемыми инструментами и / или оборудованием. Убедитесь, что вы знаете, как использовать их правильно и эффективно.Чтобы точно узнать назначение этих инструментов или устройств, посмотрите видеоуроки, показывающие, как с ними обращаться и как ими пользоваться.

Обратитесь за помощью к профессионалам, если вам сложно ознакомиться с использованием инструментов и оборудования.

Шаг 2. Выключите выключатель питания

Сначала найдите главный выключатель в своем доме. Главный выключатель обеспечивает подачу электричества на весь ваш дом, поэтому, отключив его, вы избавитесь от проблем, связанных с электрическими повреждениями во время работы.

Для этого отверните крышку главного выключателя. Необходимо использовать отвертку соответствующего типа. После этого вы обычно увидите пару переключателей; обязательно выключите их.

Для проверки используйте вольтметр. Вольтметр имеет два щупа, один должен быть подключен к шине заземления, а другой — к одному из винтов коробки выключателя. Если знака напряжения нет, значит, вы успешно отключили выключатель.

Для проводки от счетчика к панели выключателя необходимо сначала отключить главный выключатель.Это необходимо для предотвращения травм от токоведущих проводов, например удара током или пожара. Помните, что безопасность является высшим приоритетом при выполнении работы.

Шаг 3: Подключите провод заземления

Для этого шага, чтобы избежать случайного повторного включения в случае аварии основного источника питания, вам следует принять дополнительные меры защиты.

Найдите провод заземления от измерителя, затем подключите его к шине заземления коробки выключателя. Прерыватель должен иметь существующую внешнюю опору заземления, чтобы избежать электрического повреждения или травм в случае аварии.

Просто отвинтите шину заземления обоих компонентов, прикрепите концевую полосу медного провода заземления и затяните ее с помощью отверток. Если нет существующей внешней заземляющей опоры, используйте резиновый молоток, чтобы установить ее снаружи дома, а затем прочитайте нашу предыдущую статью об установке заземляющего провода из панелей.

Шаг 4: Подключите нейтральный провод

Хотя использование нейтрального провода не требуется, в отличие от провода заземления, это может быть сделано для повышения эффективности вашей схемы.Использование нейтрального провода не позволяет излишнему или неисправному току оставаться в системе и путем его проталкивания обратно в цепь.

Как правило, нейтральные провода безопасны, но с ними следует обращаться так же осторожно, как и с горячими проводами, потому что они иногда переносят электричество.

Для нейтральных проводов следуйте инструкциям так же, как и при подключении заземляющего провода. Подключаем подобные провода. Нейтральные провода чаще всего изолируются серыми или белыми крышками.

Шаг 5: Подключите горячие провода

Найдите горячие провода, идущие от главного выключателя к счетчику.Горячие провода — это провода, которые будут передавать электричество и мощность от источника к назначенному месту назначения, в данном случае от счетчика к блоку выключателя.

Вы должны идентифицировать каждый из 4 проводов, чтобы избежать путаницы. Есть 2 провода под напряжением, 1 провод заземления и 1 нейтральный провод

Горячие провода должны быть подключены к обозначенным клеммам от счетчика до выключателя. Для этого открутите гайки клемм автоматического выключателя, вставьте положительный провод, убедитесь, что он надежно закреплен гайкой.Затем подключите отрицательный провод под напряжением, используя тот же процесс.

После этого закрепите все провода с открытым концом изолентой и обвяжите все лишние провода кабелями-стяжками.

Шаг 6: Блок предохранителя

Закрепите блок выключателя, привинтив его к жесткой и возвышенной поверхности. Закройте блок выключателя и дозатор лицевыми панелями и плотно закрепите все гайками или болтами.

Заключение

Вы придумали, с чего начать свои задачи после прочтения нашей статьи? Если да, то мы рады узнать об этом, поэтому в следующий раз вы узнаете, как проложить провод от счетчика к блоку выключателя.Сообщите нам, что вы думаете об этом, на нашей странице контактов. Спасибо за чтение!

Схема подключения однофазного счетчика

, подключение счетчика электроэнергии через заземлениеhon

Понятие однофазного электросчетчика или однофазного счетчика электроэнергии. после просмотра этого видео вы сможете произвести подключение электросчетчика в домашних условиях. от электрического полюса к проводу идет первая фаза, а вторая — нейтраль.

Распределительный щит или DB — это система электроснабжения или общий корпус, который распределяет подачу электроэнергии по подсхемам.Он включает в себя изолятор, устройства защитного отключения (RCCB) или устройства защитного отключения (RCD), защитные предохранители или автоматические выключатели (миниатюрный автоматический выключатель) для каждой подсхемы и т. Д.

Линии питания фазы и нейтрали (230 В переменного тока, 50 Гц / 60 Гц ) поступают в БД через сервисный дроп, идущий от опоры электросети. Затем он подключается к счетчику энергии через предохранитель.

Фаза и нейтраль от счетчика электроэнергии подключены к главному разъединителю. Изолятор используется для ручного ОТКРЫТИЯ и ЗАКРЫТИЯ линий, который является главным выключателем электрической системы.

Понятие однофазного электросчетчика или однофазного счетчика электроэнергии. после просмотра этого видео вы сможете произвести подключение электросчетчика в домашних условиях. от электрического полюса к проводу идет первая фаза, а вторая — нейтраль.

Распределительный щит или DB — это система электроснабжения или общий корпус, который распределяет подачу электроэнергии по подсхемам. Он включает в себя изолятор, устройства защитного отключения (RCCB) или устройства защитного отключения (RCD), защитные предохранители или MCB (миниатюрный автоматический выключатель) для каждой подсхемы и т. Д.

Линии питания фазы и нейтрали (230 В переменного тока, 50 Гц / 60 Гц) подаются на DB через сервисный отвод, идущий от опоры электросети. Затем он подключается к счетчику энергии через предохранитель.

Фаза и нейтраль от счетчика электроэнергии подключены к главному разъединителю. Изолятор используется для ручного ОТКРЫТИЯ и ЗАКРЫТИЯ линий, который является главным выключателем электрической системы.

Как проверить провода с помощью мультиметра?

В то время как беспроводная зарядка и беспроводное электричество все еще в пути, многие из нас по-прежнему полагаются на старые добрые провода и кабели питания для питания и подзарядки наших электронных устройств.А иногда может случиться так, что один из этих проводов перестает работать.

Вместо моментальной их замены лучше сначала проверить провода мультиметром. От вас, как от человека, разбирающегося в электричестве, ожидается, что вы проверите эти неисправные провода на целостность.

Проверить электрические провода с помощью мультиметра очень просто. Основная идея состоит в том, чтобы проверить непрерывность между двумя концами провода с помощью мультиметра, который поддерживает проверку целостности. Большинство моделей (например, Fluke) имеют эту функцию, при которой измеритель издает звуковой сигнал при успешном подключении.

Ниже приводится пошаговый процесс использования мультиметра для проверки проводов. Также ознакомьтесь с советами и рекомендациями в конце.

Дополнительные практические руководства по работе с мультиметром:

Как использовать мультиметр для проверки провода

Как упоминалось выше, при проверке проводов основная идея состоит в том, чтобы обеспечить непрерывность через них. Это необходимо для подтверждения того, что ток может проходить от конца к концу провода без каких-либо препятствий или разрывов.

На техническом языке разрыв будет означать полное сопротивление, которое будет препятствовать прохождению тока через проводник (проверяемый провод).

Ниже процесс упрощен. В идеале, если провод функционирует нормально, он должен пройти проверку целостности и выдавать звуковой сигнал на мультиметре (если поддерживается). Для этого мы использовали цифровой мультиметр.

Шаги по использованию цифрового мультиметра для проверки проводов

Ниже приведены шаги для проверки проводов с помощью мультиметра:

1. Отсоедините провод или кабель, который должен быть проверен

2. Включите цифровой мультиметр и используйте шкалу / option, чтобы установить функцию проверки непрерывности.Обычно он находится в нижней правой части шкалы и обозначен символом объема и / или диодом

3. Если это еще не сделано, подключите измерительные щупы к общей земле и напряжению, как показано на изображении выше. (Щелкните изображение, чтобы увеличить его)
4. Поместите один измерительный щуп на один конец провода, а другой — на противоположный конец. Не имеет значения, какой датчик (положительный / отрицательный) расположен там, где
5. Если измеритель издает звуковой сигнал и / или если вы видите нулевое или близкое к нулю значение на дисплее, провод, который вы тестируете, достаточно хорош.Обратите внимание, что на дисплее отображается 65 Ом. Это из-за сопротивления из-за контакта с телом человека (пальцы касаются щупа и провода)

6. Если нет, значит, провод неисправен и не подходит для использования в электрической цепи. Его необходимо заменить или отремонтировать в зависимости от требований.
7. Во время тестирования провода, который является частью системы, вы также можете проверить целостность провода с системой. В таком сценарии один тестовый зонд может быть подключен к одному концу провода, а другой может быть помещен на покрытие системы (обычно металлическое).Если есть обрыв, следует быстро проверить все провода и отремонтировать их. Если оставить его без присмотра, это может быть опасно и опасно для жизни.

Поскольку приведенный выше пример был выполнен в домашних условиях, тестер не использует достаточные меры предосторожности, такие как промышленная ручная перчатка. Прочтите приведенные ниже советы по безопасности для получения дополнительной информации.

Использование вольтметра или аналогового мультиметра

Если вы используете аналоговый мультиметр или вольтметр с аналоговым выходом, вы можете настроить измеритель на проверку сопротивления, а затем выполнить описанный выше процесс.Значение сопротивления, близкое к нулю, будет означать, что провод будет нормально работать.

Хорошая причина, по которой электрики предпочитают цифровые мультиметры, заключается в том, что они подают звуковой сигнал при успешном подключении. Это не требует, чтобы они смотрели на дисплей, и, следовательно, может работать быстрее.

Проверка проводов на питание

В случае, если вам нужно проверить, передает ли провод ток, вы можете сделать это, установив функцию тока / напряжения на мультиметре. Вы также можете ознакомиться с нашим подробным руководством по измерению напряжения или тока.

Не рекомендуется проверять провода, когда они подключены к цепи, особенно в среде с высоким энергопотреблением. Это также может привести к повреждению мультиметра.

Другие сценарии

• Если вы проверяете автомобильную проводку, всегда выключайте зажигание перед этим. Так как автомобильная проводка часто может иметь паразитный ток (из-за аккумулятора), всегда используйте перчатки при проверке.
• Рекомендуется использовать сверхмощные мультиметры для проверки автомобильной проводки. Ознакомьтесь с нашим руководством по лучшему мультиметру для автомобильного использования.
• Тестирование домашней электропроводки также аналогично.Выключите сеть перед запуском, двигайтесь по очереди и проверьте целостность цепи от начальной точки до конца. Вам могут потребоваться более длинные кабели

Полезные советы

• Никогда не проверяйте провода, когда они подключены к цепи, если вы не хотите измерить мощность или не приняли достаточных мер предосторожности
• Всегда используйте изолирующие перчатки для рук при проверке
• На всякий случай неисправного провода, вместо того, чтобы соединять его вручную с помощью изоленты, всегда используйте соединитель или гайку.

  Мы надеемся, что это руководство помогло вам понять, как тестировать провода с помощью мультиметра.Не забывайте ставить безопасность превыше всего. Если у вас есть сомнения, дайте нам знать в комментариях.

  Руководство по установке интеллектуального счетчика

  | Установка интеллектуальных счетчиков |

  Все необходимые фазы подключены к счетчику и обеспечивают напряжение

  Дисплей активен (показывает информацию). Синий светодиод для контактора отключения нагрузки действует в соответствии с настройкой для состояния ВКЛ.

  Питание нагрузки включено
  (контактор отключения нагрузки находится во включенном или замкнутом положении)

  Может произойти одно или все из следующих событий:

  а.При наличии нагрузки один или оба красных светодиода в правом верхнем углу передней панели счетчика мигают (частота мигания зависит от потребляемой мощности).

  г. Индикатор «разъединение разомкнут» не горит, указывая на то, что размыкающий контактор замкнут.

  г. Синий светодиод для контактора отключения нагрузки действует в соответствии с настройкой для состояния ВКЛ.

  Все необходимые фазы подключены к счетчику и обеспечивают напряжение

  Индикаторы фаз L1 , L2 и / или L3 горят на дисплее, показывая фазы, на которых присутствует напряжение.Если какой-либо из этих индикаторов мигает, значит, эта фаза имеет обратную активную энергию. Если это произошло случайно, возможно, что текущий линейный вход и линейный выход были случайно переключены.

  Только многофазный: фазы подключены к счетчику правильно. Измеритель не обнаруживает перевернутую линию и провода нагрузки или переставленную линию и нейтраль.

  L1L2L3 Индикатор горит на дисплее (проверка доступна только для 3-фазного, 4-проводного электрического обслуживания)

  Только многофазный: Фазы подключены к счетчику в неправильном порядке.Измеритель не обнаруживает всех возможных неправильных порядков подключения, таких как L3L1L2, обратное расположение проводов линии и нагрузки или перестановка линии и нейтрали.

  L3L2L1 Индикатор горит на дисплее (проверка доступна только для 3-фазного, 4-проводного электрического обслуживания)

  Здание с учётом потребляет активную энергию (прямая активная)

  На дисплее горит стрелка «®».

  Здание с учётом вырабатывает активную энергию (обратная активная)

  На дисплее горит стрелка «¬».

  Не удалось выполнить самотестирование, обнаружено несанкционированное вмешательство или возникла тревога

  Код ошибки может блокировать дисплей или код предупреждения может отображаться в конце списка прокручиваемого дисплея, если эти коды были настроены как активные.

  Крышка клеммной коробки установлена ​​правильно, датчик вскрытия клеммной коробки закрыт

  Индикация индикации «тамперный выключатель разомкнут». горит , а не , что означает, что крышка установлена ​​правильно

  Связь с сетью ПЛК происходит

  Этот значок загорается, когда счетчик обнаруживает связь ПЛК в сети.Этот значок можно использовать во время установки, чтобы увидеть, может ли счетчик «услышать» сетевое соединение до того, как счетчик будет принят системой в качестве активного устройства. Однако вы должны знать, что счетчик, установленный в точке, наиболее удаленной от узла управления, может не получать сигнал, пока между ним и узлом управления не будут установлены другие счетчики, которые могут использоваться в качестве повторителей. В этом случае значок не будет активирован. В результате вам следует подумать об использовании этого значка для устранения неполадок после установки после того, как все счетчики в системе будут установлены.

  Произошла связь ПЛК со счетчиком

  Этот значок указывает на то, что связь ПЛК с этим конкретным измерителем произошла в течение периода, указанного пороговым значением времени неактивности связи ПЛК, которое является настраиваемым значением от 1 до 65535 минут (по умолчанию установлено значение 1440 минут, что эквивалентно одному дню). .Он также показывает качество самого последнего полученного сообщения PLC.

  После проверки дисплея интеллектуального счетчика на предмет отсутствия ошибок или аварийных сигналов, утилита может быть уверена, что установка интеллектуального счетчика успешно завершена. Конечно, установка счетчика — это лишь часть интеллектуальной системы учета. Помимо установки устройств, интеграция аналитического программного обеспечения Smart Grid для удаленного наблюдения за функциональностью счетчика помогает обеспечить успешный проект и получить ожидаемые выгоды от системы.

  S-E-08 — Спецификации для установки и использования счетчиков электроэнергии — Измерения Стандартные чертежи Канады для установок учета электроэнергии

  Категория: Электроэнергетика
  Бюллетень: SE-08 (rev.2)
  Документы: SE-03, PS-E-08, E-24
  Дата выпуска: 2012-10- 19
  Дата вступления в силу: 2012-11-01
  Заменяет: SE-08 (rev.1)

  ---

  Содержание

  ---

  1.0 Цель

  Целью данной спецификации является официальное установление требований Measurement Canada (MC), относящихся к соответствующему подключению электросчетчиков к электрическим цепям, в которых юридические единицы измерения (LUM) предназначены для измерения для установления основы для оплаты. Первоначальный консолидированный пакет стандартных чертежей, созданный MC в 1975 году, был изменен и дополнен, а затем переработан в электронный формат для облегчения размещения на веб-сайте MC.

  2.0 Объем

  Эта спецификация применяется ко всем установкам учета электроэнергии (а также к установкам автономных счетчиков), которые предназначены для использования в коммерческих счетчиках, за исключением систем учета нескольких потребителей (MCMS).

  3,0 Полномочия

  Эта спецификация выпущена в соответствии с разделом 12 (2) Правил по надзору за электроэнергией и газом (EGIR).

  4.0 Терминология

  Суммирование добавок

  Способ суммирования, при котором общее заявленное количество для данной юридической единицы измерения (LUM) устанавливается путем сложения этих значений LUM, зарегистрированных двумя или более отдельными счетчиками, подключенными между распределителем электроэнергии и покупателем.

  Дедуктивное суммирование

  Способ дедуктивного суммирования, при котором один счетчик подключается между распределителем электроэнергии и несколькими нагрузками (потреблением или генерацией), а дополнительные счетчики подключаются между этим счетчиком и всеми нагрузками, кроме одной. Этот способ суммирования используется для косвенного определения неизмеренной нагрузки путем вычитания значения всех измеренных нагрузок из значения общей измеренной нагрузки.

  Установка учета электроэнергии

  Установка, состоящая из более чем одного счетчика электроэнергии, установленных в одном и том же месте, которая используется с целью получения основы для платы за электроэнергию, поставляемую покупателю.( Регламент надзора за электроэнергией и газом (SOR / 86-131), раздел 2 (1)).

  Измеритель

  Определен в Законе об инспекции электроэнергии и газа (глава E-4, R.S.C), раздел 2 (1).

  Автономный счетчик

  Обозначает счетчик, предназначенный для прямого подключения к силовой цепи без использования внешних устройств, таких как измерительные трансформаторы или шунты.

  5.0 Стандартные установки

  Соединения для 5,1 счетчика

  Каждый счетчик (включая измерительные трансформаторы), являющийся частью установки учета электроэнергии, должен быть подключен в соответствии с соответствующей схемой, установленной в Стандартных чертежах измерительной установки Канады. См. Приложение A.

  5.2 Цветовые коды

  Стандартные цветовые коды проводов

  MC установлены в Приложении B. Цветовое кодирование проводов должно быть непрерывным от конца до конца.

  5.3 Точки подключения напряжения

  Все трансформаторы напряжения и / или клеммы напряжения счетчика должны быть подключены к линейной стороне измеряемой цепи (т. Е. Между источником питания и любыми трансформаторами тока).

  5.4 Нейтральный провод

  Датчики тока, размещенные в нейтральном проводе цепи, не должны способствовать определению количества любой допустимой единицы измерения.

  6.0 Нестандартные установки

  6,1 подключения счетчика

  Конфигурации подключения счетчика, отличные от тех, которые указаны в Приложении A, могут использоваться в соответствии с условиями, установленными в разделе 4.2.1 Спецификации S-E-03 — Спецификации по установке и использованию счетчиков электроэнергии — Входные соединения и номиналы .

  6.2 Цветовые коды

  Цветовые коды, отличные от стандартных, приемлемы при соблюдении следующих требований:

  1. разница между проводами тока и напряжения четко различима;
  2. использование зеленого и белого цветов ограничено только целями, соответствующими требованиям Канадского электротехнического кодекса; и,
  Код
  3. соответствует другим установкам, принадлежащим распределителю / подрядчику электроэнергии.

  6.3 Точки подключения напряжения

  Клеммы измерения напряжения могут быть подключены к стороне нагрузки измеряемой цепи при соблюдении следующих условий:

  1. применяется трансформатор тока кольцевого или «оконного» типа; и,
  2. установка соответствует стандартному чертежу № 1305 или 1306 во всех других аспектах.

  7,0 Вторичные обмотки трансформатора

  7.1 Вторичные возвратные провода трансформатора тока могут быть разделены через один провод, соединенный от клемм счетчика к испытательному блоку / переключателю, при условии, что провод имеет достаточное сечение, чтобы выдерживать нагрузку, не создавая нагрузки, превышающей номинальную нагрузку трансформаторов. .

  7.2 Вторичные обратки трансформатора напряжения могут быть разделены через один провод, соединенный от выводов счетчика к испытательному блоку / переключателю, при условии, что провод имеет достаточное сечение, чтобы не создавать нагрузку, превышающую номинальную нагрузку трансформаторов.

  8,0 Заземление

  8.1 Корпус каждого счетчика (включая измерительные трансформаторы), являющийся частью установки учета электроэнергии, должен быть соответствующим образом заземлен.

  8.2 Вторичные провода измерительного трансформатора должны быть заземлены. Вторичные провода, которые соединены между собой, должны быть соединены и заземлены только в одной точке.

  9,0 Итого

  9.1 Суммирование добавки

  9.1.1 Суммирование двух или более контуров может быть выполнено следующим образом:

  1. через параллельное включение вторичных обмоток трансформатора тока (ТТ) или
  2. за счет использования суммирующего трансформатора тока.

  9.1.2 Параллельное включение вторичных обмоток ТТ допускается при соблюдении следующих условий:

  1. параллельные цепи имеют одинаковое напряжение и частоту;
  Трансформаторы тока
  2. имеют идентичные передаточные числа;
  3. цепи напряжения счетчика питаются от общей шины, к которой подключены первичные цепи; и,
  4. номиналов счетчика достаточно для суммарной нагрузки.

  9.1.3 Суммирующий трансформатор тока может использоваться при соблюдении следующих условий:

  1. первичные цепи имеют одинаковое напряжение и частоту;
  2. цепи напряжения счетчика питаются от общей шины, к которой подключены первичные цепи;
  3. первичные обмотки суммирующих трансформаторов запитываются от соответствующих фаз первичных линий;
  4. каждая первичная обмотка суммирующего трансформатора вместе со своим первичным трансформатором тока вырабатывает правильную пропорцию от общего вторичного тока; и,
  5. общий множитель для суммирующего трансформатора представляет собой сумму отношений всех первичных трансформаторов тока, которые питают суммирующий трансформатор.

  9.1.4 Суммирующий счетчик может состоять из двух или более полных счетчиков, питаемых от отдельных первичных цепей, которые питают общий регистр счетчика, при соблюдении следующих условий:

  1. катушки напряжения каждого измерительного блока питаются от первичной цепи, которая питает токовые катушки соответствующего измерительного устройства; и,
  2. каждая единица измерения вносит свой вклад в итоговое значение измерения из его правильной доли от общей нагрузки.

  9.1.5 Суммирование единиц ВА / ВА-часов в суммируемых цепях должно выполняться только путем векторного сложения.

  9.1.6 Пиковые потребности от нескольких устройств измерения потребления могут быть суммированы, только если интервалы потребления совпадают. Все устройства должны быть синхронизированы вместе таким образом, чтобы суммирование требований происходило в одном и том же интервале. Ошибка синхронизации не должна превышать 1,0% длины интервала запроса.

  9.2 Дедуктивное суммирование

  9.2.1 Дедуктивное суммирование не допускается как средство определения количества юридической единицы измерения в отдельных торговых транзакциях измерения. Полученное в результате декларирование расчетного количества может отклоняться от истинного значения до степени, значительно превышающей пределы погрешности, предписанные разделом 46 Правил по контролю за электроэнергией и газом . Такое отклонение в точности заявленного значения может произойти, даже если точность отдельных счетчиков соответствует установленным пределам погрешности.

  Примечание: Подобно распределению по времени использования, вычитающее суммирование, используемое исключительно для целей распределения измеренного и заявленного количества на несколько подколичеств для целей распределения ставок в рамках отдельной транзакции торгового измерения, разрешено.

  10.0 Подключение дополнительных устройств

  Реле, приборы, вспомогательные трансформаторы и другие устройства могут быть подключены между испытательным блоком / переключателем при условии, что они не влияют на точность измерения и не мешают проверке счетчика и / или установки.Кроме того, на месте должны быть доступны электрические схемы и все данные о нагрузках для таких устройств.

  11.0 4-проводные цепи, измеряемые двухэлементными счетчиками

  11.1 Соединение треугольником на тестовом блоке / переключателе

  Стандартные чертежи (серия 3400-D) с указанием допустимых соединений треугольником приведены в Приложении A.

  11,2 ВА и ВА-час Измерение

  Измерение

  вольт-ампер и вольт-ампер-час разрешается в соответствии с требованиями, установленными в разделе 6 (b) документа PS-E-08 — Предварительные технические условия для установки и использования двухэлементных счетчиков электроэнергии .

  11,3 На новые измерительные установки распространяется политика, установленная в разделе 5.1 бюллетеня E-24 — Политика утверждения и использования 2½-элементных измерительных приборов . Это означает, что новые 4-проводные установки (с 1 апреля 2003 г.) не должны измеряться двухэлементными счетчиками.

  12.0 Многофазные цепи, измеряемые однофазными счетчиками

  Использование двух одноэлементных счетчиков для измерения трехфазной трехпроводной цепи и использование трех одноэлементных счетчиков для измерения трехфазной четырехпроводной цепи разрешено только в том случае, если единицы ватт-часов и / или вар. -часовая энергия измеряется.Одноэлементный счетчик должен быть утвержден как двунаправленный или нетто-счетчик. Эта форма измерения не допускается ни для измерения ВА-часов, ни для измерения потребления.

  13.0 Редакции

  Целью редакции 2 является включение дополнительных чертежей для однофазных установок с испытательными блоками. В Приложение A были внесены поправки, чтобы удалить стандартные чертежи, изображающие счетчики, которые противоречат бюллетеню E-24: Политика утверждения и использования 2½-элементного счетчика , чертежи, представляющие устаревшие методы измерения, и чертежи счетчиков, которые в настоящее время являются устаревшими из-за их старинных (устаревших) рисунки).Внесены дополнительные изменения для исправления мелких ошибок и добавления недостающей информации. В этот документ также были внесены изменения, чтобы сделать его более доступным.

  Цель Редакции 1 заключалась в том, чтобы включить разъяснение требований, относящихся к суммированию, раздел 9, и, следовательно, добавить определения для «аддитивного суммирования» и «дедуктивного суммирования». В раздел 5.4 внесены изменения, позволяющие подключать трансформаторы тока к нейтральному проводнику при условии, что они не влияют на определение LUM.Раздел 9.1.6 добавлен для уточнения требований к суммированию при измерении спроса. Раздел 9.1. (c) и раздел 9.4 удаляются, поскольку они больше не применяются. В раздел 12 внесены поправки, требующие двунаправленных счетчиков или счетчиков нетто, когда одноэлементные счетчики используются для измерения нагрузки в многофазных цепях.

  Приложение A — Стандартные чертежи для установок учета электроэнергии

  Это приложение доступно как отдельный документ из-за его большого размера.

  Приложение B — Стандартные цветовые коды Measurement Canada для установок учета электроэнергии

  Таблица 1

  Приложение	Фаза	Выводы трансформатора тока		Выводы напряжения
  		Линия	Нагрузка	Строка	Нагрузка
  3 фазы, 3 провода, треугольник Двухэлементный измеритель 2 CT 2 ВЦ	A	Красный — Белый	Красный — Черный	Красный	Желтый
  	B
  	С	Синий — Белый	Синий — Черный	Синий	Белый
  	N
  3 фазы, 4 провода, Y Двухэлементный измеритель 3 ТТ, (дельта на тестовых звеньях) 2 ВЦ	A	Красный — Белый	Красный — Черный	Красный	Желтый
  	B	Желтый — Белый	Желтый — Черный
  	С	Синий — Белый	Синий — Черный	Синий	Белый
  	N
  3 фазы, 4 провода, Y Измеритель на 2 1/2 элемента 3 CT 2 ВЦ	A	Красный — Белый	Красный — Черный	Красный	Желтый
  	B	Желтый — Белый	Желтый — Черный
  	С	Синий — Белый	Синий — Черный	Синий	Белый
  	N
  3 фазы, 4 провода, Y Измеритель на 2 1/2 элемента 3 ТТ, (Y на трансформаторах) Без ТН; прямая связь.	A	Красный — Белый		Красный
  	B	Желтый — Белый
  	С	Синий — Белый		Синий
  	N		Белый		Белый
  3 фазы, 4 провода, Y Трехэлементный измеритель 3 ТТ, (Y на трансформаторах) 3 ТН, (У трансформаторов)	A	Красный — Белый		Красный
  	B	Желтый — Белый		Желтый
  	С	Синий — Белый		Синий
  	N		Белый		Белый
  3 фазы, 4 провода, треугольник Трехэлементный измеритель 3 ТТ, (Y на трансформаторах) Без ТН; прямая связь.	A	Красный — Белый		Красный
  	B	Желтый — Белый		Желтый
  	С	Синий — Белый		Синий
  	N		Белый		Белый
  3 фазы, 4 провода, треугольник Двухэлементный измеритель 3 трансформатора тока (все вторичные к тестовым линиям) Без ТН; прямая связь.	A	Красный — Белый		Красный	Белый
  	B	Желтый — Белый
  	С	Синий — Белый		Желтый	Синий
  	N		Белый
  3 фазы, 4 провода, треугольник Двухэлементный измеритель Один трехпроводной трансформатор тока, один двухпроводной трансформатор тока, (все вторичные цепи для тестирования звеньев) Без ТН; прямая связь.	A	Красный — Белый	Красный — Черный	Красный	Белый
  	B
  	С	Желтый — Белый	Желтый — Черный	Желтый	Синий
  	N

  • Зеленый используется только для нетоковедущего заземляющего проводника
  • Белый используется для токоведущей нейтрали или общего проводника

  Дополнительная информация

  Сообщалось о

  проблемах при использовании Chrome, Mozilla Firefox и Microsoft Edge.Если вы используете эти браузеры, сохраните форму на свой компьютер по адресу:

  • щелкнув правой кнопкой мыши ссылку
  • выбор «Сохранить цель как»
  • , нажав кнопку Сохранить

  Дата изменения:

  2021-06-01

  .
