Как подключить диммер в качестве выключателя к бра

Если вы хотите сделать ваш дом более комфортным и практичным, стоит задуматься о приобретении диммера. С его помощью вы сможете настраивать освещение так, как вам хочется. Особенно актуально подключение диммера к настенным бра, ведь довольно часто их используют вместо ночника. О функции, особенностях и способе подключения диммера к бра мы и расскажем в этой статье.

Что такое диммер?

Диммер – это специальный прибор, с помощью которого можно регулировать яркость освещения, а, следовательно, и количество электроэнергии, которая потребляется. Благодаря нему обеспечивается плавность включения и выключения света.

В настоящее время в магазинах предлагается множество таких приборов: они могут быть разного размера, формы, цвета и мощности, а также отличаться способом подключения.

Важно!

Диммеры используются преимущественно с обычными лампочками накаливания.

Светодиодные лампы могут использоваться со специальным диммером для светодиодных ламп. Также существуют диммируемые LED лампы (помечены соответствующей маркировкой) – их можно использовать с обычным диммером. Энергосберегающие лампы в большинстве случаев не диммируются (на диммируемых есть специальная маркировка).

Выбор диммера

Для начала диммер следует выбрать, и выбрать правильно, с учетом того, что он будет подключен к бра.

На что важно обратить внимание:

Мощность Диммер для бра следует подбирать с учетом того, что его мощность должна быть выше общей мощности подключенных к нему светильников примерно в полтора раза. Например, если вы планируете подключить два бра, и мощность каждого из них 100 Вт, то их общая мощность будет, соответственно, 200 Вт. В этом случае мощность диммера должна быть не менее 400 Вт, а еще лучше — 500 Вт.

Важно!

Диммер, который работает на пределе своей мощности, способен послужить причиной возгорания.

Мощность устройства должна быть со значительным запасом.

Тип управления диммером Сегодня существуют различные виды диммеров. Среди них стандартные поворотные, современные сенсорные, клавишные и модели с пультом управления. Они отличаются по стоимости и способу регулировки мощности. Если вы будете подключать сенсорный, то его необходимо заземлять или занулять.

Подключение диммера

Как подключить диммер с выключателем к настенному бра? Очень просто, и сделать это можно самостоятельно без особых сложностей и независимо от типа подключения.

Что понадобится?

  • Диммер
  • Индикаторная отвертка

Когда устройство приобретено, а все инструменты находятся под рукой, можно приступать к установке.

  1. Прежде всего вы должны произвести демонтаж старого выключателя. После демонтажа можно подключать диммер для бра на место старого выключателя.

    Важно!

    Не забудьте перед началом работ выключить электропитание в квартире или доме.

  2. Непосредственно перед установкой устройства, следует определить, по какому именно проводу подается электропитание (это будет фазный провод). В этом вам поможет обычная индикаторная отвертка. Определение фазы важно потому, что подключение диммера, в отличие от обыкновенного выключателя, проводится по специальной схеме.

    Фазный провод следует подсоединять к клемме, которая обозначена литерой «L» со стрелкой вверх. Второй провод подключается к клемме с обозначением «~ со стрелкой под наклоном».

  3. Установите диммер в уже имеющийся подрозетник или поставьте новый.
  4. Закрепите все декоративные накладки и поворотное колесико.

Таким образом, установив диммер для включения бра, вы не только экономите электроэнергию самым простым и эффективным способом, вы также экономите средства и обеспечиваете для себя комфорт, поскольку пользоваться диммером очень удобно. Это плавный, легкий, простой в использовании выключатель, который сделает любой дом более комфортным и современным!

Как подключить диммер. Схемы | Электрик



Схема подключения диммера до невозможности простая — легче не придумаешь. Он включается аналогично, как и обыденный выключатель — в разрыв цепи кормления нагрузки, другими словами лампы. По установочным габаритам и креплению диммер схож выключателю. Потому установить его возможно аналогично, как выключатель — в монтажную коробку, и установка диммера не выделяется от установки обычного выключателя.

Единственное условие, которое предъявляет изготовитель — соблюдать подключение контактных выводов к нагрузке и фазе.

Все обилие диммеров, которые возможно повстречать в реализации, делится на 2 главные категории – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, при помощи которой возможно наращивать либо убавлять яркость освещения. Кнопочные электрические диммеры выделяются тем, что они управляются при помощи сенсорных клавиш.

Диммер по габаритным объемам абсолютно не различается от обычного выключателя и аналогично устанавливается в монтажную коробку.
Закрепляется диммер в монтажной коробке также при помощи особых лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его включении нужно соблюдать полярность.

Обычный диммер с двома клемами. Очень просто можно подключить на место старого выключателя.

Стандартная схема подключения обычного диммера

Диммер в паре с обычным выключателем

Диммер в паре с проходным выключателем

Подключение двух диммеров по схеме проходных выключателей

Кроме регулирования яркости горения ламп, диммер разрешает экономить электричество, а также увеличивает срок эксплуатации ламп накаливания и галогенных ламп.
Следует также помнить что большинство обычных диммеров не имеют способности регулировать люминесцентные или светодиодные энергосберегающие лампочки. Более того обычный диммер еще и серьезно сократит срок службы лампочки экономки. Для экономок существует целый класс специальных диммеров с соответствующими обозначениями и большей ценой.

Подключение через электронный трансформатор на галогенку

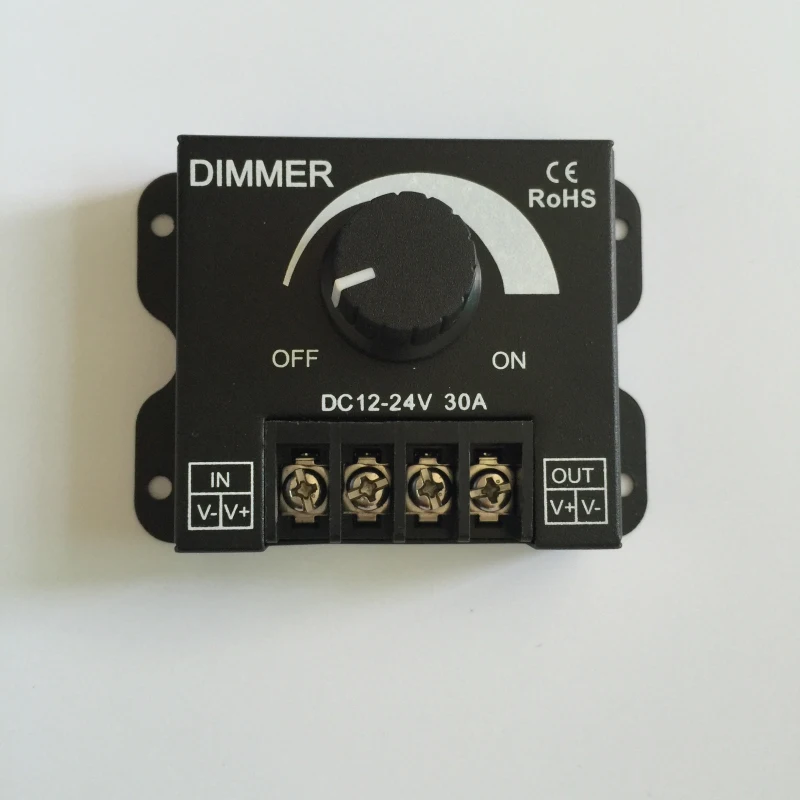

12 вольтовый диммер для светодиодной LED ленты

Двенадцати вольтовые диммеры, как правило (зачастую) комплектуются пультом управления и могут управляются дистанционно по радиоканалу или же поИК-каналу. Есть варианты где дистанционное управление совмещено с аналоговым (при помощи ручки регулятора).

Помимо управления и регулировки ламп освещения, с помощью диммера можно регулировать яркость прожектора, силу нагрева небольших приборов обогрева, а также управлять скоростью работы электродвигателей, например в системах вентиляции или охлаждения.

Подключение диммера к управляемому мотору, например вытяжке в санузле или кухне

Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока.  Читайте также статью: → «Как работает диммер?».

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

  • Для активной нагрузки;
  • Для индуктивной нагрузки;
  • Для светодиодных энергосберегающийх ламп;
  • Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

  • С поворотным диском;
  • На механических кнопках;
  • Сенсорные;
  • С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

  • Таймером;
  • Программным управлением;
  • Подключением к ПК для расширения функций с помощью различных программ;
  • Возможностью использования в автоматизированных системах «Умный дом»;
  • С дистанционным пультом управления.
Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модельОрганы управленияМощность в ВтСтоимость в руб
Legrand ValenaКнопки и поворотный350, 450, 650, 11001700
Legrand CelianeКнопки и сенсорные320, 420, 6202900
Legrand Galea Lifeкнопочные, поворотные420, 620, 11001700
Legrand Carivaкнопочные, поворотные320, 5201450
Legrand Mosaicкнопочные420, 11002000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

МодельМощность в ВтСтоимость в руб
ANYA AYA220012161-501650
ANYA AYA220012361-501650
Asfora EPH6400121601490
Asfora EPH65001216011200
Asfora EPH65001236011200
Asfora EPH66001213141000
Asfora EPH66001233141000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

  1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

  1. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

  1. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и маркаКитайские5630 5730,Китайские 5630 57300,Китайский 5050



Мощность

Яркость

0,09W

7 лм

15W

12 лм

0,1W

               8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

  1. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Управление светом в системах освещения на светодиодных лентах. Обзорная статья.

В статье описаны системы управления светом, излучаемым светодиодными лентами. Рассмотрены распространенные схемы подключения, описаны «подводные камни», которые могут возникнуть на пути специалиста, осуществляющего монтаж и эксплуатацию систем управления светом.

Закарнизная подсветка на светодиодных лентах (СДЛ) присутствует почти в каждом современном интерьере, причем вписывается она в любой стиль — будь то классика, ампир или «хайтек». Всей этой красотой часто хочется управлять — к примеру, сделать иногда яркость поменьше, чтобы создать «интим», включить только группу светильников согласно определенному сценарию, или выбрать цвет освещения, подходящий под настроение. Все это позволяют сделать многоцветные RGB СДЛ.

Общие подходы к управлению светом СДЛ

СЛД чаще всего питаются напряжением 12 или 24 В, и процесс управления светом сводится к управлению этим напряжением. Для этого используют специальные контроллеры и диммеры (рис. 1).


Рис. 1. Внешний вид устройства управления СДЛ: а) диммер; б) контроллер


Напомним, что диммеры — это устройства управления, позволяющие регулировать яркость свечения СДЛ, а контроллеры — устройства управления, позволяющие управлять многоцветной СДЛ, с их помощью мы можем выбрать любой цвет и нужную интенсивность свечения, задать какой-либо динамический световой эффект.

Подключение

СДЛ подключаются к устройству управления (контроллер или диммер), которое запитывается от блока питания (БП) постоянного напряжения. Оператор задает управляющую команду при помощи пульта дистанционного управления (ПДУ), кнопок на корпусе контроллера (диммера), при помощи смартфона (если есть управление по Wi-Fi) или при помощи запрограммированных сценариев управления освещением. Важно, чтобы мощность контроллера или диммера была не меньше потребляемой мощности системы СДЛ, а БП по мощности минимум на 20% превышал потребности СДЛ.

Есть ряд проблем, часто встречающихся при подключении диммеров и контроллеров.
При их работе БП зачастую начинает издавать писк, причем это случается даже при использовании дорогих и качественных устройств. Как с этим бороться?
Можно использовать БП в металлическом герметичном корпусе (рис. 2).


Рис. 2. Блок питания ТМ Arlight для СДЛ в герметичном металлическом корпусе

Тогда писк, издаваемый БП, не будет слышен: корпус блока не пропускает звуковую волну в окружающую среду. Эффект защиты от писка можно увеличить, если расположить БП в каком-то небольшом закрытом пространстве — обычно в гипсокартонных конструкциях можно найти такие места. В этом случае гипсокартон выполняет функцию дополнительной звукоизолирующей оболочки. Описанный метод борьбы с шумом достаточно распространен, хотя, на наш взгляд, он далеко нс идеален. Правильно было бы решать эту проблему производителям при изготовлении контроллеров и БП, а не монтажникам — электрикам уже на месте установки. Но, вероятно, экономия на элементной базе и технологических процессах приводит к таким последствиям.

Проблема совместимости оборудования

Иногда разные системы управления, которые совместимы в рамках одного стандарта, работают некорректно. Приведем случай из практики. На объекте были установлены регуляторы какого-то малоизвестного производителя для диммеров по стандарту 1-10 В. Затем этот регулятор подключали к контроллеру ТМ Arlight, к которому были подключены СДЛ. В итоге на минимальном уровне освещения наблюдались заметные глазу пульсации света. Но когда к этому диммеру подключили регулятор (1—10 В) той же торговой марки, то эти пульсации, прекратились. Советуем по возможности использовать оборудование одного производителя, иначе, в случае несовместимости, придется производить его замену. Также советуем, прежде чем монтировать оборудование в стены и потолки, подключить его по схеме на рабочем столе и проверить работу.

Схемы подключения диммеров

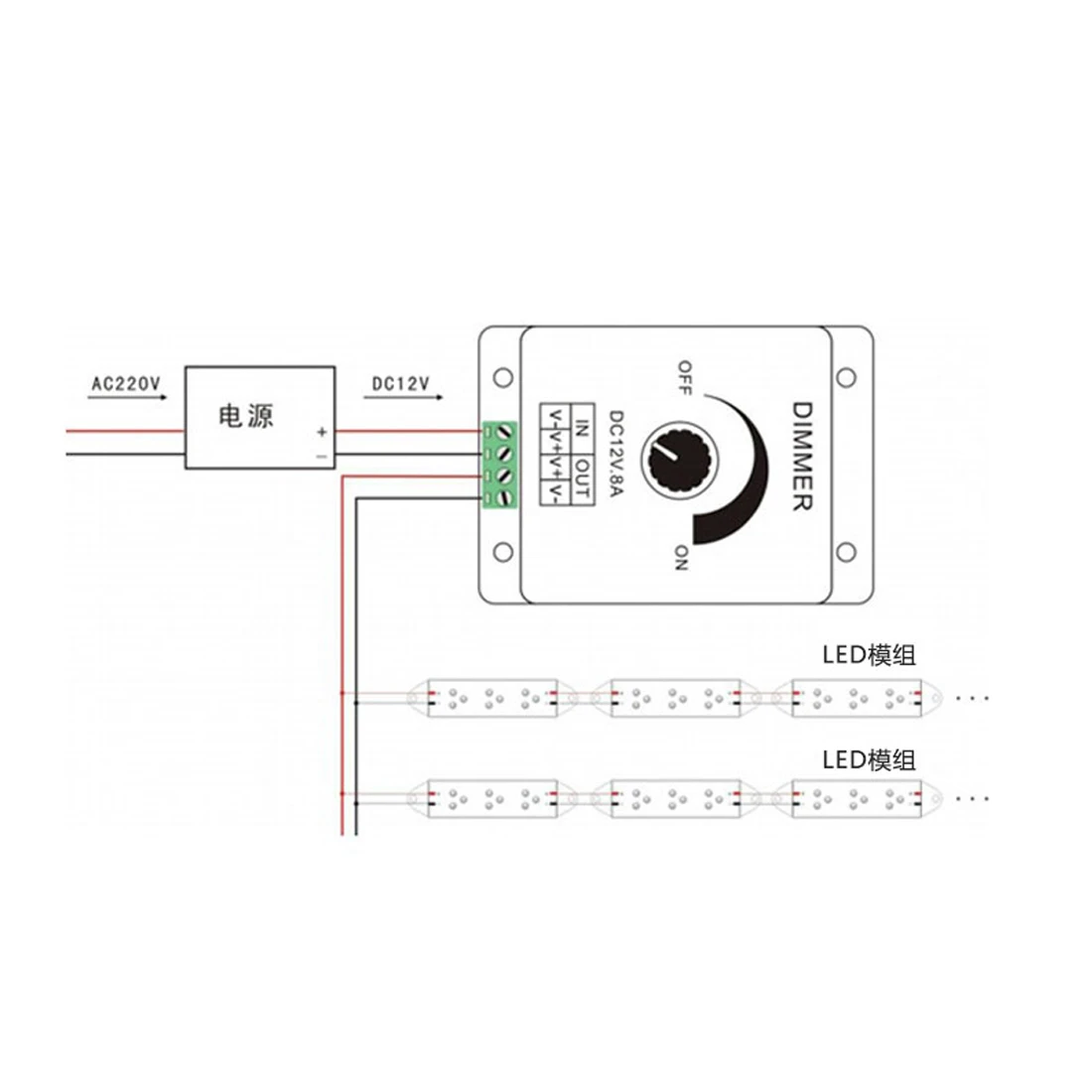

На рис. 3 представлена простая схема подключения ленты с мощностью в пределах мощности диммера.


Рис. 3. Простое подключение светодиодной ленты через диммер

Диммер питается от БП постоянным напряжением, на СДЛ от диммера поступает уменьшенное напряжение. Управляющие команды приходят от ПДУ. Вместо ПДУ можно использовать и проводные системы передачи управляющего сигнала. Распространено два метода передачи сигнала по кабелю: с использованием традиционных светорегуляторов, предназначенных для ламп накаливания па симисторах (triac), и с использованием светорегуляторов со стандартом 1-10 В (0-10 В).
Симисторные (triac) регуляторы света используются для диммирования обычных ламп накаливания, схема подключения такого диммера представлена на рис. 4.


Рис. 4. Схема подключения симисторного (triac) диммера

Диммер регулирует яркость подключенной к нему светодиодной ленты от 0 до 100%, получая от симисторного регулятора яркости напряжение в диапазоне 40-220 В АС. Это напряжение, в данном случае, является сигналом управления и не используется для питания СДЛ. Лента получает питание от стабилизированного источника напряжения 12 или 24 В.
Необходимо учитывать, что многие светорегуляторы рассчитаны на работу только с лампами накаливания или галогенными лампами и могут некорректно работать со светодиодным оборудованием. Нужно использовать светорегуляторы, предназначенные для работы с электронными балластами. Перед монтажом рекомендуется проверить совместную работу диммера и светорегулятора.
Достоинство симисторного управления светом состоит в распространенности таких регуляторов, почти каждый производитель электроустановочных изделий их выпускает.
Второй метод передачи управляющего сигнала по кабелю использует так называемый интерфейс 0-10 В (1-10 В). Схема подключения диммеров, работающих с этим стандартом для СДЛ, представлена на рис. 5.


Рис. 5. Схема подключения диммера по стандарту 0-10 В

Данный стандарт специально разработан для управления регулируемыми светотехническими приборами: диммерами, диммируемыми БП (драйверами), электронными пускорегулирующими аппаратами. При изменении управляющего напряжения от 0 до 10 В диммер на выходе меняет питающее СДЛ напряжение в диапазоне 0-100%. При напряжении сигнала ниже 1 В диммер (или диммируемый драйвер) снижает выходную мощность до нуля, а при напряжениях порядка 9,5-10 В выходная мощность максимальна. Для производителей диммеров работа с таким стандартом логична и понятна, но производители электроустановочных изделий выпускают такие регуляторы реже, чем симисторные (triac), и не всегда удается подобрать необходимый по внешнему виду регулятор.
Но данный интерфейс все же достаточно перспективный, он позволяет создавать системы с лучшей плавностью регулирования, и более безопасный, так как используется низкое напряжение.
Если вы собираетесь подключать СДЛ мощностью больше, чем мощность диммера, то следует использовать усилитель. Рассмотрим схему подключения СДЛ с одноканальным усилителем (рис. 6).


Рис. 6. Подключение СДЛ через одноканальный усилитель

БП подает напряжение на усилитель и диммер. Одна часть ленты подключается напрямую к диммеру, а другая — через одноканальный усилитель мощности. В данной схеме усилитель питается от БП, к которому подключен диммер, но можно также усилитель питать от отдельного БП. Лучше всего использовать два усилителя, чтобы вся нагрузка была на усилителях, а диммер был бы без нагрузки, как показано на рис. 7.


Рис. 7. Подключение СДЛ через два одноканальных усилителя

Подключение через два одинаковых усилителя дает более правильную нагрузку, таким образом, исключается вероятность задержки по времени и разницы в яркости между разными участками СДЛ. Желательно использовать электрический кабель одинаковой длины и сечения.
Разумеется, по принципу данной схемы можно подключать и большее количество СДЛ через большее количество усилителей.
Иногда для усиления мощности диммируемой системы используются трехканальные RGB-усилители, которые в первую очередь предназначены для подключения многоцветных СДЛ RGB. Рассмотрим схему подключения СДЛ через многоканальный RGB-усилитель (рис. 8).


Рис. 8. Подключение через многоканальный RGB – усилитель

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» трех входов усилителя. То есть входные клеммы «-» R (красный), «-» G (зеленый) и «-» Б (синий) замкнуты между собой.
Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок СДЛ, как показано на рис. 8. Более совершенная схема подключения представлена на рис. 9.

Рис. 9. Оптимальное подключение большого количества светодиодных лент через RGB-усилители

Схемы управления многоцветными СДЛ RGB

Сперва рассмотрим наиболее простую последовательность подключения СДЛ, как показано на рис. 10.


Рис. 10. Простое подключение многоцветной RGB СДЛ

БП постоянным напряжением питает контроллер, который способен получать управляющие команды от ПДУ. RGB СДЛ подключаем к контроллеру.
В случае если мощность RGB-лент больше мощности контроллера и, соответственно, БП, используем усилитель. На схеме (рис. 11) показано подключение через многоканальный усилитель. Один участок СДЛ питается от контроллера, а другой — от усилителя сигнала.


Рис. 11. Схема подключения RGB-ленты через усилитель

Здесь есть важный момент. При выборе определенных цветов свечения СДЛ бывают случаи, когда наблюдается разница цветов участка ленты, подключенного к контроллеру, с участком, подключенным к усилителю. На рис. 12 показан пример различия по оттенку свечения СДЛ.


Рис. 12. Пример различия по оттенку свечения ленты

Также возможно различие во времени срабатывания между этими участками СДЛ при включении системы.
Возникает данное явление из-за различия вольт-амперных выходных параметров контроллера и усилителя. Также влияние может оказать слишком большая разница между длиной проводов от участка, подключенного к контроллеру, с участком подключения через усилитель. Чтобы избежать подобного, нужно производить подключение по схеме, как показано на рис. 13.


Рис. 13. Оптимальная схема подключения RGB-лент через усилители

Использовать нужно кабель питания (от усилителей до СДЛ) приблизительно одинаковой длины.
На схеме показано подключение двух усилителей, которые питаются от одного БП. Благодаря установке усилителя на каждую СДЛ в итоге мы получаем одинаковые цвета и оттенки на всех участках. Еще нужно учесть необходимость применять усилители одного производителя и одной модели.
Если у вас большое количество СДЛ и их мощность превышает мощность БП, следует использовать несколько БП, при этом на каждый усилитель можно подключить свой БП, а контроллер может питаться от любого БП, т. к. в данной схеме он не нагружен и будет потреблять крайне малое количество электроэнергии. На схеме (рис. 14) показано данное подключение.


Рис. 14. Оптимальная схема подключения RGB-лент через усилители с раздельным питанием

Также нужно быть осторожным с проводами, подключенными к СДЛ, избегая их замыкания. Результат такой ошибки проявляется постоянным свечением светодиодов на поврежденном канале, без какой-либо реакции на управляющие команды от ПДУ. Поэтому при сборке и наладке многоцветных RGB-систем надо следить особенно внимательно за тем, чтобы проводники не создавали замыканий даже на короткое время. В RGB-лентах такое замыкание возникает чаще, так как контактные площадки расположены близко друг к другу.

Управление СДЛ по цифровому протоколу SPI

Этот цифровой протокол управления заслуживает отдельного внимания, так как он распространен для СДЛ. Протокол позволяет отдельно управлять каждым светодиодом, появляется возможность получать интересные эффекты, такие как «бегущие огни», «северное сияние», можно даже собрать экран или «бегущую строку».
Система на SPI СДЛ показана на рис. 15. От БП (обычно 5 или 12 В) мы питаем контроллеры и SPI СДЛ.


Рис. 15. Схема подключения SPI СДЛ

Такие СДЛ оснащены микросхемами, которые декодируют цифровой сигнал в аналоговый, пригодный для работы светодиодов.
При выборе управляющих контроллеров важно учесть количество RGB- пикселей: если для SPI-ленты заявлено 300 пикселей, то и контроллер должен поддерживать не менее 300 пикселей. Пиксель — это минимальная многоцветная единица управления, то есть это один или несколько RGB-светодиодов, которые в момент времени способны иметь одинаковыми цвет и интенсивность свечения. Чаще всего 1 пиксель = 1 RGB-светодиод, бывают системы 1 пиксель = 3 RGB-светодиода или 1 пиксель = 6 RGB-светодиодов. Важно понимать, что для создания экрана нужно выбирать СДЛ, где 1 пиксель = 1 RGB СДЛ, иначе на трех или шести диодах изображение будет растянутым. При подключении SPI-лент нужно учитывать направление распространения сигнала, оно обозначено стрелкой на печатной плате (рис. 15, 16).


Рис. 16. Фрагмент SPI СДЛ

Управление СДЛ по цифровому протоколу DMX, DALI

DMX и DALI — цифровые протоколы управления светом, чаще всего используются в театрах, концертных залах, ресторанах и в различных системах интерьерного освещения, в системах «умный дом». Схемы и общие принципы схожи с описанными выше, с одной лишь разницей, что в дополнение к контроллеру используется декодер, который преобразует цифровой сигнал в привычный аналоговый ШИМ (широтно-импульсная модуляция). Схема подключения представлена на рис. 17.


Рис. 17. Система управления светом по цифровому протоколу на примере DMX

В данном случае существует единая система управления, на которой человек способен задать нужную программу (световой сценарий) управления светом, затем этот сценарий преобразуется в цифровой сигнал и передается на декодеры, объединенные в одну сеть (рис. 15).

Преимущества цифровых протоколов для управления освещением

Цифровые протоколы дают возможность управлять каждым источником света, можно проигрывать световые сцены. Это удобно для театров, т. к. светооператор с одного пульта управляет всеми световыми приборами. Также это удобно для больших квартир и офисов, где интересно сформировать различные световые сценарии, например: одной клавишей включить закарнизную подсветку и все остальные осветительные приборы, создав максимально яркое освещение для активной деятельности, а другой клавишей включить закарнизную подсветку на 30% яркости совместно с торшерами без люстр, создав приглушенный свет для спокойной обстановки. Имеется возможность объединения в одну сеть различного светового оборудования: светильники, одноцветные СДЛ, многоцветные СДЛ RGB, прожекторы, лампы — как светодиодные, так и накаливания или люминесцентные.
Еще одно преимущество — возможность передавать сигнал на большие расстояния. Например, если у нас расстояние между различными участками СДЛ 100 м, то в этом случае управляющий сигнал нужно передавать в цифровом формате. Аналоговый придет от контроллера до усилителя ослабленным, традиционные усилители для СДЛ усиливают ток, а не напряжение, поэтому СДЛ будет светить тусклее. Если расстояние контроллер — усилитель значительно больше 30 м, советуем также задуматься об использовании цифровых протоколов управления.
В заключение посоветуем перед созданием управляемой светотехнической системы при покупке оборудования и доверять монтаж квалифицированному персоналу.

Источник
Журнал «Полупроводниковая светотехника» 2017
© «СИТИ Эксклюзив», 2018

Как правильно подключить диммер: 3 популярные схемы.

  • Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Блок: 1/7 | Кол-во символов: 244
Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Виды

По устройству выделяют три группы светорегуляторов:

  1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
  2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
  3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.

По типу конструкции выделяют следующие виды светорегуляторов:

  1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.
  2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.
  3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
  4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.

Блок: 2/6 | Кол-во символов: 1733
Источник: https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Блок: 3/6 | Кол-во символов: 752
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

  • запланированное таймером выключение света;
  • возможность автоматически включать/выключать лампы без участия и присутствия человека;
  • управление хлопками или голосом;
  • регулирование светового потока на расстоянии;
  • выбор оптимального режима свечения;
  • подключение к «умным» системам.

Блок: 2/7 | Кол-во символов: 959
Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Блок: 2/8 | Кол-во символов: 1672
Источник: https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer

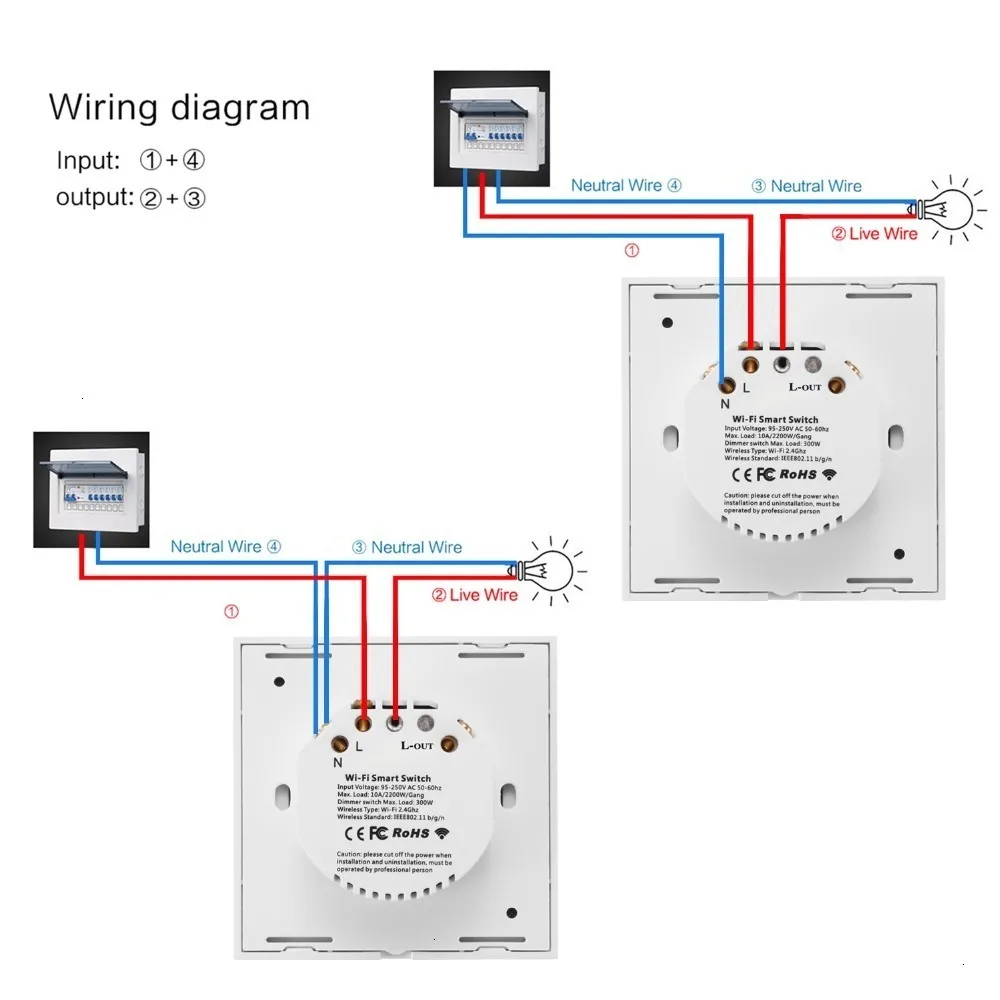

Схемы подсоединения

Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов.  На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с проходным выключателем. Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.

Стандартные условия

В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).

На схеме Вы можете наглядно увидеть сущность данного способа:

Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.

С выключателем

Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.

Двойной контроль

Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.

Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.

Схема подключения диммера в этом случае выглядит так:

После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.

Наглядный видео урок по подсоединению проводов

Блок: 4/5 | Кол-во символов: 1751
Источник: https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

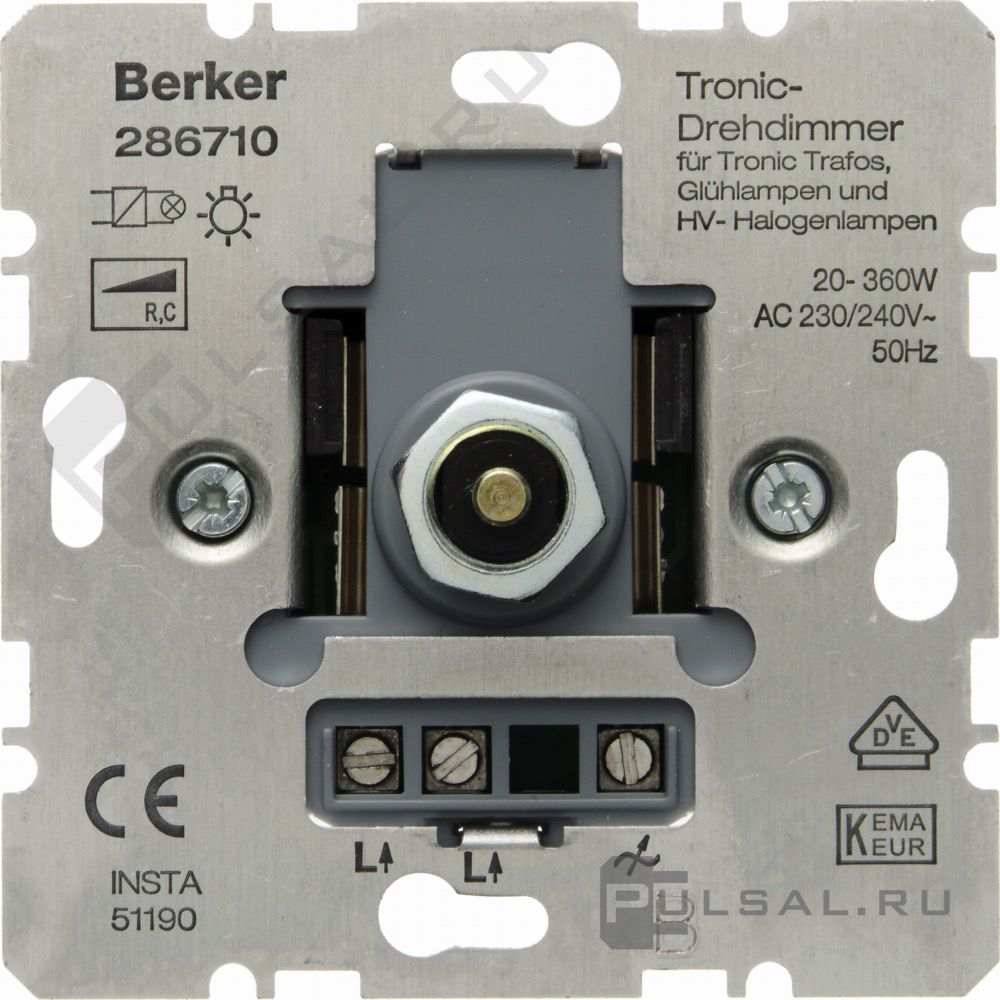

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

  • регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
  • величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
  • диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Блок: 4/5 | Кол-во символов: 1873
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/sxema-podklyucheniya-dimmera.html

Инструкция по установке диммера вместо обычного выключателя

Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

Диммер в разобранном виде

Диммер в разобранном виде

Диммер в разобранном виде

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

Видео – Схема подключения диммера

Видео — Подключение светодиодной ленты к мини диммеру

Блок: 5/5 | Кол-во символов: 2683
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/sxema-podklyucheniya-dimmera.html

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света.

Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

  1. Отключаем электроэнергию в квартире.
  2. Устанавливаем монтажную коробку в углубление.
  3. Закрепляем жилы в соответствующих клеммах корпуса.
  4. Помещаем корпус в штробу.
  5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
  6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
  7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Блок: 5/5 | Кол-во символов: 1128
Источник: https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Блок: 5/6 | Кол-во символов: 897
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html

Как подключить диммер к светодиодной лампе (LED) или ленте

Принципиальных отличий в способе подключения нет. Особенность состоит только в том, что диммер ставится перед контроллером светодиодных ламп или лент (смотрите схему). Других отличий нет.

Как подключить диммер к светодиодным лампам и лентам

Все точно также: диммер ставится в разрыв фазного провода, но его выход подается на вход контроллера led лампы или ленты.

Блок: 5/7 | Кол-во символов: 423
Источник: https://stroychik.ru/elektrika/podklyuchenie-dimmera

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Блок: 4/6 | Кол-во символов: 1993
Источник: https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу.

Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Блок: 6/7 | Кол-во символов: 1295
Источник: https://stroychik.ru/elektrika/podklyuchenie-dimmera

Фото процесса подключения диммера


Также рекомендуем посетить:

Блок: 7/7 | Кол-во символов: 127
Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт. У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

Наменование Мощность Максимальный ток Совместимость Цена Производитель
Volsten V01-11-D11-S Magenta 9008 600 Вт 2 А Лампы накаливания 546 руб Россия/Китай
TDM Валдай RL 600 Вт 1 А Лампы накаливания 308 руб Россия/Китай
MAKEL Mimoza 1000 Вт/IP 20 4 А Лампы накаливания 1200 руб Турция
Lezard Мира 701-1010-157 1000 Вт/IP20 2 А Лампы накаливания 770 руб Турция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

Блок: 7/7 | Кол-во символов: 1678
Источник: https://stroychik.ru/elektrika/podklyuchenie-dimmera

Кол-во блоков: 19 | Общее кол-во символов: 24194
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer: использовано 1 блоков из 8, кол-во символов 1672 (7%)
  2. https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 2879 (12%)
  3. https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/sxema-podklyucheniya-dimmera.html: использовано 2 блоков из 5, кол-во символов 4556 (19%)
  4. https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/: использовано 3 блоков из 6, кол-во символов 4852 (20%)
  5. https://stroychik.ru/elektrika/podklyuchenie-dimmera: использовано 3 блоков из 7, кол-во символов 3396 (14%)
  6. http://mojdominfo.ru/podklyuchenie-dimmera/: использовано 3 блоков из 7, кол-во символов 1330 (5%)
  7. https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/: использовано 2 блоков из 6, кол-во символов 3726 (15%)
  8. https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html: использовано 2 блоков из 6, кол-во символов 1783 (7%)

Подключение диммера Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Лишний раз рекламировать бренд Legrand не имеет смысла. Все, кто хоть раз сталкивался с необходимостью замены или установки розеток и выключателей наверняка хорошо осведомлены об этом бренде и читали множество положительных отзывов. Коллекция Celian выполнена в лучших традициях компании и щедро сдобрена новыми функциональными и дизайнерскими решениями.

Изобретательность конструкторов французского концерна, воплощённая в серии Celian, не обошла стороной и диммеры или светорегуляторы если по-русски. В серии выпускается несколько подобных устройств. Креативный подход воплотился в моделях с сенсорным управлением и определённой модульности всех компонентов серии.

Подключение диммеров Legrand Celian также не доставит проблем. Все необходимые инструкции прилагаются на вкладыше, клеммы маркированы необходимым образом. В ассортименте серии Legrand Celiane, в частности доступны проходные диммеры с тремя клеммами, к которым подключаются дополнительные элементы управления из нескольких мест.

Механизмы диммеров Celian

Диммер — устройство, предназначенное для регулирования яркости осветительного элемента. В коллекцию Celian вошли универсальные и специализированные модели. Они рассчитаны на разные типы ламп и обладают рядом иных технических различий.

Диммер Legrand Celiane с каталожным номером LN-067082 предназначен для диммирования галогеновых ламп (в том числе и с моделями с трансформаторами) и ламп накаливания мощностью 40-600 Ватт. Кроме того, механизм поддерживает плавное включение и выключение в течение 2 секунд. Модель двухпроводная, без нейтрали но может управляться дистанционно кнопками без подсветки.

Диммер Legrand Celiane с каталожным номером LN-067083 поддерживает работу с галогеновыми лампами накаливания, галогеновыми, люминесцентными (с балластом, без него и в компактном исполнении), а также подходит для диммирования светодиодных ламп, имеющих встроенный балласт. Использовать это модель с люминесцентными лампами без балласта с внешним балластом или светодиодными осветительными элементами без балласта не рекомендуется. Дополнительные функции такие же, как и у предыдущей модели.

Поддержка осветительных элементов у диммера с номером LN-067084 совпадает с моделью LN-067083, однако он имеет несколько дополнительных функций: включение с заданным уровнем яркости, запоминание последнего выставленного уровня и постепенное угасание в течение часа. Эта модель диммера проходная и может управляться из нескольких мест одновременно.

Кроме того, в серию Legrand Celiane входят универсальные светорегуляторы, рассчитанные на нагрузку в 1000 Ватт. Они рассчитаны на установку в сдвоенную монтажную коробку и использование рамки на 4/5 модулей.

Лицевые панели и управление

Лицевые панели для большинства моделей выключателей изготавливаются в 4 цветовых вариациях: белый, слоновая кость, титан и графит. 4 лицевых панелей вместе с 45-ю вариантами декоративных рамок в сумме дают 180 вариантов внешнего вида устройства. Кроме того, любой декоративный элемент, который перестал нравиться, всегда можно без особых усилий заменить другим, более подходящим.

Разнообразие серии не ограничивается только внешним видом. В зависимости от собственных предпочтений и размеров бюджета покупатель может выбирать между кнопочными или сенсорными моделями. На кнопочные модели в любое время могут быть установлены лампы подсветки и соответствующие лицевые панели.

Таким образом, серия Legrand Celian предлагает необходимые компоненты для сборки диммера, который будет поддерживать необходимый тип ламп, иметь наиболее подходящий внешний вид и дополнительные функции.

Как подключить ленту к диммеру

Диммер используют для регулировки освещения — это не просто удобная функция. В некоторых ситуациях она практически незаменима. Рассмотрим в статье, как правильно подключить светодиодную ленту к диммеру, сделать это без ошибок и наслаждаться качественным управлением светом. Если следовать инструкции и делать все пошагово и внимательно, трудностей точно не возникнет.


С чего начать — потребляемая мощность диммера

Для подключения светодиодной одноцветной (монохромной) ленты к диммеру необходимо правильно рассчитать потребляемую мощность диммера в соответствии с длиной светодиодной ленты.

Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность диммера (Вт).

Также необходимо, чтобы напряжение питания светодиодной ленты и диммера совпадало. Если лента 12В, то диммер, соответственно, тоже 12В. Подробнее про ленты 12В и 24В читайте в обзоре здесь.

Чтобы пользователю было легче определить питающее напряжение светодиодной ленты, на всем протяжении светодиодной ленты указывается её питающее напряжение 12В или 24В, а также обозначается полярность контактов.

Определяем + и —

Для одноцветной (монохромной) ленты, как правило, красный – это «+» (положительный контакт), черный – это «-» (отрицательный контакт).

Бывают ленты с другими цветовыми выходами: белый провод «+», белый провод с дополнительными штрихами «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

На корпусе диммера, со стороны выходного напряжения, стоит обозначение OUTPUT – это сторона выходного напряжения. На ней, как правило, бывают обозначения «+» и «-».

Светодиодная лента подключается к этой стороне OUTPUT (выходное напряжение) с соблюдением полярности подключения. Положительный контакт светодиодной ленты «+» подключается к положительной клемме «+» диммера, а отрицательный контакт «-» светодиодной ленты подключается к отрицательной клемме «-» диммера. Еще раз напомним, что светодиодная лента подключается к клеммам выходного напряжения диммера.

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора 2,5*5,5 мм, то подключение производится со стороны коннектора «ПАПА», который обозначается на диммере LED и «+» и «-».

Для подключения необходимо соединить коннектор светодиодной ленты и коннектор контроллера.

Подключаем диммер к блоку питания

Подключение диммера к блоку питания производить при выключенном напряжении электросети 220В.

К клеммам входного напряжения диммера, обозначаются, как «V+» и «V-» подключается сторона выходного напряжения с клеммами «V+» и «V-».

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора с разъемом «МАМА», то он подключается к выходному разъему блока питания (адаптеру питания) «ПАПА».

ВАЖНО:

1. Обращаем внимание, что диммер подключается к блоку питания (адаптеру питания). Подключение диммера к сети 220В напрямую категорически запрещено!

2. При подключении диммера к блоку питания (адаптеру питания) проявляйте внимательность, соблюдайте стороны подключения.

3. Значения напряжения питания для светодиодной ленты, диммера и выходного напряжения блока питания (адаптера питания) должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим диммер напряжением питания 12В и блок питания (адаптер питания) с выходным напряжением 12В. Подробнее о блоках питания читайте в статье здесь.

Если вы внимательно прочитаете инструкцию и пошагово выполните все пункты, трудностей с подключением возникнуть не должно. Всегда готовы помочь!

Рекомендуем прочитать статью Как подключать светодиодную ленту 12В и 24В

Как подключить диммируемый драйвер

Почему диммируемые драйверы?

Драйверы с регулируемой яркостью обеспечивают превосходное регулирование яркости по сравнению с недорогими ШИМ-регуляторами яркости, которые устанавливаются на стороне низкого напряжения (12 В или 24 В постоянного тока) цепи. Это постоянное и элегантное решение, которое скрывает провода внутри ваших стен и позволяет регулировать яркость там, где вы этого ожидаете — прямо на переключателе.

Что такое диммируемый драйвер?

Обычные трансформаторы и блоки питания не предназначены для диммерных переключателей и работают непредсказуемо при диммировании.В лучшем случае у вас может быть некоторая степень управления затемнением с непостоянным затемнением или мерцанием, в худшем случае ваши огни могут вообще не работать. Решение представляет собой источник питания, предназначенный для использования с переключателем яркости: драйвер с регулируемой яркостью.

Как установить диммируемый драйвер


Типичная установка диммируемого драйвера показана выше. Ознакомьтесь с материалами, прилагаемыми к вашему диммерному переключателю и диммирующему драйверу, чтобы убедиться, что они подходят друг другу.

Драйвер с регулируемой яркостью устанавливается почти так же, как и нерегулируемый источник питания.На стороне постоянного тока (выход) вы подключите положительный и отрицательный провода к светодиодной полосе (или другому низковольтному осветительному устройству). Со стороны переменного тока (вход) вы подключите нейтральный и заземляющий провода непосредственно к источнику питания. Провод под напряжением от вашего домашнего источника питания будет подключаться к входу диммерного переключателя, а выход диммерного переключателя затем подключится к токоведущему проводу диммируемого драйвера.

ПРИМЕЧАНИЕ. Просмотрите материалы, прилагаемые к диммерному переключателю и диммируемому драйверу, так как во многих случаях потребуется также подключить диммерный переключатель к земле.

Соединения могут выполняться с помощью гаек для проводов, стыковых соединений или любых других разъемов, соответствующих нормам в вашем регионе. По возможности обязательно проложите провода сквозь стены, чтобы скрыть их от глаз и от случайного контакта.

Теперь диммируем!

Качественная установка светодиодных лент, включающая регулируемый драйвер, намного превосходит подключаемые диммеры и позволяет управлять освещением (в некоторых случаях) с помощью автоматических диммеров более высокого уровня, которые могут подключаться к вашим системам безопасности или домашней автоматизации.Если вы электрик или установщик, это доказывает, что вы знаете, что делаете, и оправдывает расходы вашего клиента на ваши услуги.

Дополнительная информация

Magnitude Lighting, производитель большинства наших диммируемых драйверов, предлагает на youtube подборку информативных видеороликов, которые визуально проведут вас через описанный выше процесс. Они также предоставляют списки совместимых диммеров, хотя большинство диммеров с пометкой «LED» или «Low Voltage» должны работать нормально.


HitLights — партнер по светодиодному освещению, а не просто поставщик.Чтобы помочь вашим проектам в области освещения стать лучше, мы создали эту бесплатную электронную книгу под названием « How to Choose LED Strip Lights », которая станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.

Как установить диммерный переключатель

Регулировка уровня освещения в комнате — отличный способ поднять настроение. Хотя вам может потребоваться более яркий свет для чтения, вам может потребоваться меньше света для просмотра телевизора и, возможно, даже третий уровень света для романтического вечера дома.Диммерные переключатели могут приспособиться ко всем этим обстоятельствам.

Замена обычного переключателя на диммер — один из самых простых проектов, связанных с электричеством своими руками. В большинстве случаев разрешение или осмотр не требуется, но важно соблюдать осторожность при работе с электричеством.

Проверка безопасности: выключено ли питание?

Каждый раз, когда вы работаете с электричеством, обязательно выключите питание на панели и выполните следующие действия:

  • Убедитесь, что цепь обесточена, включив и выключив существующий переключатель, прежде чем снимать пластину переключателя.
  • После снятия пластины рекомендуется проверить провода в электрической коробке с помощью тестера напряжения на всякий случай.
  • Если в одной коробке несколько переключателей или розеток, проверьте также провода второго устройства с помощью тестера напряжения. Иногда в одну и ту же коробку подается более одной цепи.

Как подключить и установить диммерный переключатель

Одно различие между диммерными переключателями и обычными переключателями заключается в том, что в последних домашние провода подключаются непосредственно к переключателю.С другой стороны, большинство диммеров имеют встроенные провода, которые подключаются к проводам дома с помощью гаек.

Вот как подключить новый переключатель:

  1. Выверните винты, удерживающие старый переключатель на месте, и вытащите устройство из коробки.
  2. Обрежьте существующие провода как можно ближе к переключателю. Есть веские причины отрезать провода, а не отсоединять их. Если провода прикреплены к переключателю винтами, значит, они уже погнуты и устали.Их повторная установка может привести к поломке проводов внутри проволочной гайки. Если это не замечено во время установки, возможно, вы настраиваете соединение на дуговое замыкание, которое может вызвать возгорание. И если это такой переключатель, когда провода вонзаются прямо в спину, их в любом случае будет сложно удалить.
  3. Снимите примерно 3/4 дюйма изоляции со свежеобрезанных концов проводов и прикрепите их к проводам на диммере.
  4. Совместите цвет провода с цветом провода, соединив оголенный провод заземления с зеленым проводом от переключателя.
  5. Удерживайте каждую пару вместе так, чтобы концы изоляции выровнялись, и скрутите провода вместе по часовой стрелке с помощью линейных плоскогубцев.
  6. Скручивайте, пока изолированные участки провода не намотаются друг на друга. Это помогает предотвратить возникновение напряжения в соединении в будущем.
  7. Завершите соединение, закрутив гайку для проволоки, снова по часовой стрелке.
  8. Потяните за каждую гайку провода, чтобы убедиться, что соединение в порядке, затем протяните провод обратно в электрическую коробку, а затем установите новый переключатель диммера.
  9. Прикрутите диммер к коробке и установите крышку. Для большинства диммеров требуется пластина в стиле Decora с прямоугольным отверстием для переключателя, поэтому вам может потребоваться приобрести один из них.

Убедитесь, что переключатели и лампочки совместимы

Не так давно единственными диммерными переключателями, которые вы могли купить, были реостаты, которые уменьшали количество электричества, идущего к свету, превращая часть его в тепло на переключателе.

Не углубляясь в физику, можно сказать, что появление полупроводников изменило то, как современные диммерные переключатели управляют электричеством.Диммеры больше не выделяют много тепла и работают, изменяя форму волны потока энергии.

При покупке диммера сейчас важно знать, какой тип света он будет контролировать. Это компактный люминесцентный? ВЕЛ? Галоген? В частности, для люминесцентных ламп и светодиодов важно иметь регулируемые лампы, а также переключатель регулировки яркости, рассчитанный на такой тип света.

Внимательно прочтите этикетку производителя при покупке лампочек, чтобы убедиться, что они будут работать с переключателем яркости.Вам также нужно будет проверить мощность диммера. Если, например, в этой цепи освещения десять ламп по сто ватт, диммер должен быть рассчитан не менее чем на 1000 ватт.

Что такое трехпозиционные диммеры?

Трехсторонняя схема управляет светом из двух мест и требует специальных переключателей. Четырехходовые схемы аналогичны, но управляют светом из трех или более мест. Вместо того, чтобы использовать кабель с двумя изолированными проводами (один черный и один белый) плюс неизолированное заземление, в этих схемах используется кабель с тремя изолированными проводами (черный, белый и красный) плюс неизолированное заземление.

Основное отличие состоит в том, что вам нужно уделять пристальное внимание существующему коммутатору. Один вывод на этом переключателе будет черным. Провод, который ведет к этой черной клемме, должен подключаться к черному проводу на новом переключателе освещения.

В остальном работа аналогична. Собрав все вместе, снова включите выключатель и наслаждайтесь созданной вами новой атмосферой.

Руководство по установке диммерного переключателя

Когда дело доходит до освещения двойного назначения, диммерные переключатели могут быть очень полезным инструментом, если вы все сделаете правильно.Установка диммера в вашем доме может помочь вам сэкономить энергию и изменить настроение в зависимости от атмосферы, которую вы хотите создать. Диммерные переключатели становятся все более популярными, так как домовладельцам нравится возможность регулировать ситуацию с освещением.

Если вы думаете об установке диммерного переключателя самостоятельно, вот удобное руководство, которое покажет вам пошаговый процесс.

Ингредиенты

Оборудование

  • Отвертка Philips
  • Отвертка шлицевая
  • Инструмент для зачистки проводов
  • Длинногубцы
  • Кусачки
  • Тестер напряжения
  • Изолента
  • Гайки соединителя проводов
  • Крышка панели переключателей или настенная панель
  • Диммерный переключатель
Некоторые меры предосторожности перед запуском
  1. Не забудьте выключить розетку, переключив коробку автоматического выключателя или предохранитель, который контролирует эту конкретную область дома, в положение ВЫКЛ.Это исключает возможность получения серьезных травм или поражения электрическим током.
  2. Переведите выключатель света в положение ВЫКЛ. И проверьте его с помощью тестера напряжения, который может определить паразитное напряжение и указать, что один или несколько источников питания не отключены должным образом.

Pro Совет. Диммерные переключатели совместимы не со всеми люминесцентными лампами. Из-за колебаний напряжения вам необходимо убедиться, что ваши компактные люминесцентные лампы (КЛЛ) должны иметь маркировку «регулируемая яркость» для безопасного использования с переключателем яркости.Использование нерегулируемых CFLS с вашим диммерным переключателем может представлять высокий риск перегрева и возможность электрического возгорания, поэтому, если вы не уверены, подходит ли ваша лампа CFL для диммера, лучше заменить их лампами накаливания или КЛЛ с пометкой «диммируемая».

Избегайте использования стандартного диммера с любыми потолочными вентиляторами, потому что неравномерность токов энергии может легко вывести из строя двигатель вентилятора.

Как выбрать, какой диммер использовать

Важно выбрать диммер с правильным типом нагрузки, который соответствует напряжению вашего источника освещения.Напряжение вашего источника освещения определяется мощностью лампы, которую обычно можно найти, открутив лампу и считывая ее основание, или ища маркировку внутри порта светильника.

  • Размер: размеры пластины переключателя диммера такие же, как и у стандартных перекидных переключателей, размером 5 на 3,5 дюйма для одного переключателя, 5 на 4,625 дюйма для двойного переключателя и аналогичные соотношения сторон для вариантов с тройным и несколькими переключателями.

Переключатели: Переключатели диммера бывают либо скользящими вверх-вниз, либо круглыми ручками-колесами и обычно сопровождаются стандартным переключателем включения-выключения.Вы можете подобрать стиль, который подойдет вашему интерьеру: от традиционных до современных, цветных, нейтральных оттенков, до тумблеров и сенсорных.

Светильники с линейным напряжением: если вы планируете затемнять светильник с линейным напряжением (120 вольт или 1800–2200 люмен), вы сможете использовать стандартный диммерный переключатель и использовать стандартные лампы накаливания, галогенные или ксеноновые лампы.

Светильники с нелинейным напряжением: Если ваш источник света не является сетевым напряжением, большинство производителей укажут, какой специальный переключатель диммера требуется для этого устройства, например, магнитный низковольтный, электронный низковольтный, электронный флуоресцентный или светодиодный диммер.

Совет

Pro: вы также можете приобрести универсальный диммер, который подходит для всех типов лампочек.

Конфигурация опоры

: Конфигурация опоры может использоваться для работы более чем одного фонаря, в зависимости от ваших предпочтений.

  • Стандартный однополюсный выключатель имеет по одному выключателю на светильник и работает со стандартным диммером.
  • Трехпозиционный полюс имеет два разных переключателя для каждой лампы или группы освещения и требует трехпозиционного переключателя яркости.
  • Четырехсторонние полюса имеют более двух переключателей, которые управляют одним и тем же светом или группой огней, и для них тоже требуются специальные диммеры.

При покупке диммеров обязательно прочтите информацию об их конкретном продукте, чтобы убедиться, что вы выбрали переключатель, совместимый с вашей домашней конфигурацией.

Начало работы

Независимо от того, устанавливаете ли вы одностороннюю или трехстороннюю опору, вы начинаете с отвинчивания имеющейся пластины переключателя и осторожно оттягиваете переключатель от стены, чтобы получить доступ к проводам позади нее. Не начинайте работу с этими проводами, пока не проверите напряжение под напряжением с помощью тестера напряжения.

С помощью тестера напряжения
Измерители напряжения

имеют светодиодный индикатор, который загорается, чтобы убедиться, что устройство работает. Прикоснитесь металлическим наконечником датчика вашего тестера напряжения к оголенной области провода или винта, который находится в непосредственном контакте с вашими проводами, чтобы получить показания. Если вы используете бесконтактный измеритель напряжения, вы также можете снимать точные показания, прикоснувшись кончиком измерителя к проводу в резиновом кожухе. Если показания высокие (где-то от 1,5 до 1000 вольт), а светодиодный индикатор горит красным, вы, вероятно, выключили не тот переключатель в блоке прерывателя.Не начинайте работу, пока не найдете и не отключите цепь, связанную с вашим выключателем. Если показания равны нулю или ниже 1 вольт, можно продолжать.

Установка штатного однополюсного диммера
  1. Сделайте снимок или тщательно пометьте провода, когда они подключены к существующему коммутатору, чтобы отслеживать их.
  2. Отсоедините общий провод заземления (зеленый или неизолированный медный провод), который обычно удерживается винтом на распределительной коробке.
    1. Примечание: если вы заменяете существующий переключатель диммера, вам может потребоваться просто отвинтить и снова прикрепить гайки, соединяющие все комплекты проводов, вместо того, чтобы отсоединять их в основании распределительной коробки. В противном случае используйте отвертку с крестообразным шлицем, чтобы ослабить винт и развернуть заземляющий провод.
  3. Затем отсоедините провод «отключения питания», идущий к осветительной арматуре, вставив фиксатор в соответствующий паз с помощью отвертки с плоской головкой. Этот провод должен легко высвободиться при нажатии небольшого внутреннего зажима.Это приспособление также известно как скользящее соединение.
  4. Таким же образом отсоедините провод «подачи питания».
  5. Присоедините провод заземления к точке винтового соединения на задней панели вашего нового переключателя света.
  6. Оберните провод вокруг винта, затем затяните винт, чтобы имитировать исходный метод подключения.
  7. Подключите провод «подачи питания», вставив его в порт согласованного скользящего соединения, убедившись, что он полностью вставлен так, чтобы оголенный конец провода соприкасался с передней металлической пластиной.Таким же образом подсоедините провод отключения питания.
  8. Снова установите распределительную коробку и панель переключателей с помощью отвертки с головкой Philips.
Установка трехпозиционного диммера (т. Е. Двухполюсного)

  1. Начните с удаления винтов, которые удерживают пластину переключателя и распределительную коробку, чтобы вы могли получить доступ к проводам на задней стороне распределительной коробки.
  2. Оберните небольшой кусок изоленты вокруг провода с надписью «общий», обычно черного цвета, чтобы пометить его на будущее.
  3. Полностью снимите имеющийся коммутатор, отсоединив все провода в точках их крепления на задней части коробки. Если это быстросъемные скользящие насадки, вы можете просто вставить отвертку с плоской головкой, и они высвободятся. Если это винтовые крепления, ослабьте винты и размотайте провод.
  4. Затем прикрепите медный или зеленый провод заземления от коробки к зеленому проводу заземления, подключенному к вашему новому трехпозиционному переключателю диммера. Обязательно снимите примерно 0,75 дюйма резинового кожуха с соединительных концов обоих проводов, чтобы обеспечить легкое скручивание и надежное соединение.
  5. Поверните провод по часовой стрелке и накройте гайкой для проводов, чтобы закрыть оголенные концы и закрепить соединение.
  6. Используя тот же метод, подключите черный провод диммера к общему проводу, который вы ранее пометили изолентой. Обязательно удалите ленту.
  7. Присоедините провод нагрузки к красному проводу, а оставшийся провод к последнему общему проводу в стене. Замените все винты и пластину переключателя, затем включите автоматический выключатель и проверьте переключатель.
Что нужно знать о работе с проводами

Дома, построенные или реконструированные после 1940-х годов, имеют стандартный цветовой код проводов, чтобы упростить процесс идентификации проводов.Обычно красные провода — это вторичные провода под напряжением, подключенные к цепи 220 В, а черные провода — это другой тип «горячего» провода, который может служить линиями подачи и вывода питания. Зеленые провода — это провода заземления, которые действуют как закаливающие агенты для регулирования заряда. Белый и серый провода — это нейтральные провода, используемые для соединения элементов в цепи и балансировки напряжения нагрузки. В некоторых случаях вы также можете увидеть синие, желтые или другие цветные провода, используемые для специальных целей, чтобы указать альтернативное использование проводов.Независимо от цвета, тестер напряжения по-прежнему должен быть вашим основным инструментом для определения проводов под напряжением.

Если это ваш первый опыт работы с электрическими соединениями в вашем доме, вы можете потратить немного времени, чтобы освежить свое понимание того, как работает электрическая цепь. Как только вы поймете основы, установка диммера самостоятельно может помочь вам сократить расходы и время, затрачиваемое на электрику.

Знание того, как работать с проводами, действительно может пригодиться при замене поврежденных выключателей света или периодическом обновлении выключателей.

Но как только вы это сделаете, вы будете спать намного лучше, зная, что вы можете установить свой собственный переключатель диммера и создать план освещения, который удовлетворит все ваши потребности.
* Официальное уведомление: содержание Destination Lighting предназначено только для информации. Настоятельно рекомендуется проконсультироваться со специалистом перед тем, как приступить к каким-либо проектам освещения или электромонтажа. Компания не несет ответственности за неправомерное использование ее содержания.

Как установить диммер для вашего встроенного освещения

Установка диммера для вашего встроенного освещения — один из простейших способов значительно повысить гибкость вашего освещения.Это также довольно простой проект своими руками, который может выполнить почти каждый.

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

  • Новый переключатель освещения и крышка.
  • Отвертки среднего размера — плоские и крестообразные
  • Кусачки / устройства для снятия изоляции
  • Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового диммерного переключателя вам необходимо знать, является ли цепь освещения одиночной -полюс (управление освещением из одного места) или трехсторонний (управление освещением из двух мест).Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но для уверенности прочтите упаковку.

После того, как у вас будет новый диммер и инструменты, этот проект займет не более 20 минут, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое изложение шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и используйте тестер проводов под напряжением, чтобы убедиться, что питание отключено.

Шаг 3. Отсоедините провода от переключателя. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию на всех проводах примерно на 3/4 дюйма.

Шаг 5. Подключите провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

Система освещения — установка и подключение

В простейшем случае система освещения состоит из электричества, диммеров, кабелей, фонарей и пульта управления с подключением к диммерам.
В прошлом пульт управления был ручным и имел один кабель от каждого фейдера / канала до пульта управления. В более крупных системах использовалось больше кабелей, и в них стало труднее ориентироваться.
Единственные варианты, которые у вас были, — это решить, какие фонари подключать к каким гнездам на установке, и (иногда) к каким диммерам они были подключены.

Базовая система освещения (Великобритания)

Подключение базовой системы освещения (c) Theatrecrafts.com 2018

Система освещения для малых театров (Великобритания)

3 x 12-позиционные диммерные стойки предоставляют 36 диммерных каналов.
Одна стойка (12 диммеров), показанная ниже. Диммерные стойки подключаются к осветительным панелям с помощью многожильных кабелей Socapex. Использовать один многожильный кабель намного проще, чем проложить 6 отдельных кабелей на 15 А на всем пути от стойки диммера до фонарей.
(Подробнее см. Гибкая установка освещения ниже)

Система освещения с использованием кабеля Socapex для подключения диммеров к фонарям (c) Theatrecrafts.com 2018

Туристическая система освещения

Электрический генератор подает трехфазное питание по кабелям CamLok на распределительную плату, которая обеспечивает отдельный источник питания (с автоматическим выключателем) для каждой из стоек диммеров, каждая из которых питает различные физические части установки.

ИЛЛЮСТРАЦИЯ скоро появится

Обзор системы

  • Щит электропитания и распределения
    Обеспечивает достаточную мощность для различных элементов системы освещения сцены и обеспечивает защиту от перегрузки системы.
  • Комплекты диммеров
    Изменяйте количество электроэнергии, подаваемой на осветительную установку, под управлением осветительного пульта.
  • Электрические кабели и исправления
    Подключает блоки диммера к фонарям
  • Сетка / стержни / позиции такелажа
    Множество возможных мест, где вы можете установить фонарь и подключить его к электрическим кабелям
  • Фонари
    Различные типы фонарей производят свет разного качества / интенсивности.
  • Цветной гель
    Перед каждым фонарем можно разместить разные гели, чтобы варьировать эффект света
  • Кабели управления
    Подключает блоки диммеров к пульту управления
  • Пульт управления
    Позволяет оператору освещения дистанционно управлять уровнями диммера.

Evolution

Две части системы освещения, power и control , были раздельными.Большое электрическое питание шло на диммеры, которые питали фонари. Контрольная сторона делалась только между пультом управления и диммерами.
Это начало меняться, когда появились устройства смены цвета семафоров с электроприводом. Изначально у этих механических устройств был собственный блок управления, который не входил в состав светового пульта. В Lightboard Национального театра, представленного в 1975 году, элементы управления изменением цвета впервые были перенесены в пульт управления. К преобразователям цвета был подключен отдельный комплект проводов, поэтому это не была полностью интегрированная система.
Мультиплексные системы управления, представленные в 1980-х годах, впервые позволили подключить один кабель от пульта управления к диммерам, а после того, как в 1986 году был представлен DMX512, до управления другими устройствами стало совсем немного. Цветные скроллеры, которые произошли от семафорных сменщиков цвета, как правило, использовали свой собственный кабель, состоящий из источника питания 24 В, а также источника данных. Сигнал DMX512 будет поступать в блок управления скроллером, который преобразовывает DMX в собственный протокол для каждого производителя скроллера.Ранние движущиеся огни (например, из Vari * Lite) использовали собственный протокол, и только в начале 1990-х годов DMX512 начал использоваться для управления ими. Затем осветительным установкам потребовались постоянные (нерегулируемые) источники питания для движущихся источников света, а также сети DMX512 для управления ими.

Что такое патч?

Патчинг описывает процесс соединения различных частей системы освещения или звука.
Например, некоторые сценические осветительные установки имеют диммеры, которые монтируются на стене над рядом вилок, которые можно использовать для подключения любой вилки к любому диммеру.

Система освещения может генерировать множество данных, поэтому важно знать следующее и записывать цифры, где это необходимо.
Номер розетки на шине
Каждая розетка в осветительной установке должна быть идентифицирована отдельно. Цифры имеют значение только тогда, когда вы определяете количество диммеров и физическое расположение фонарей. Как только фонарь имеет номер диммера, номер розетки больше не актуален, если только фонарь не требует особого внимания.
Многожильный номер (если существует)
В некоторых системах есть многожильные силовые кабели, соединяющие осветительные планки и диммеры. Эти многоядерные процессоры могут быть обозначены буквами и пронумерованы (например, от A1, A2 до A6, затем B1 и т. Д.). Другие системы имеют прямое подключение от розеток на установке к жесткому патчу рядом с диммерами (см. Ниже)
Номер диммера
Номер диммера часто совпадает с номером канала на пульте управления (но не всегда ).Он необходим при срабатывании предохранителя / автоматического выключателя светорегулятора.
Номер канала
Канал управления на пульте освещения (часто это номер диммера, но не всегда, если программный патч изменил настройки по умолчанию).
DMX-адрес
Адрес должен быть установлен на каждом элементе оборудования, подключенном к сети DMX, чтобы он знал, на какой уровень DMX от осветительного пульта он должен отвечать.

Fixed Rigs — Drama Studio


Hard Patch: Диммеры для фонарей

Система, использующая физические кабели для подключения к оборудованию, использует аппаратный патч (т.е.е. аппаратный патч).
Чаще всего вы можете подключить контуров на установке ( розеток на осветительных планках) к диммерам .

Патч 15A (Великобритания)

Студия, показанная ниже (студия TS3 на факультете драмы Университета Эксетера), имеет 36 розеток по комнате и в общей сложности 18 диммеров.
Приведенный выше жесткий патч позволяет подключить любую из 36 цепей к любому диммеру.
Поскольку каждый канал диммера на Zero 88 Betapack имеет два разъема, можно подключить две цепи к каждому диммеру, но тогда они обе будут включены одновременно, что может не работать для всех постановок. Патч PowerCon

Эта установка, Roborough Studios на факультете драмы Университета Эксетера, использует соединительные кабели PowerCon для подключения диммерных розеток к схемам буровой установки. Панель непосредственно над стойками диммеров содержит питание от диммеров (два выхода диммера на канал диммера). Примыкающая к нему панель питает розетки на осветительных установках в студиях.
> Ссылка на страницу powerCon на сайте Neutrik


Установка гибкого освещения

Большой кинотеатр требует гораздо большего контроля над тем, где появляются схемы диммера, и способности легко их перераспределять.

Система многожильных кабелей используется для подключения диммеров к осветительным панелям, которые часто имеют внутреннюю проводку и являются подвижными.

Socapex
Каждый разъем Socapex состоит либо из 19 контактов (6 каналов диммера = 6 жизней, 6 нейтралей, 6 заземлений, плюс выравнивающий штифт) или 37 контактов (12 каналов диммера = 12 жизней, 12 нейтралей, 12 заземлений плюс выравнивание). ). Socapex часто сокращается до Soca.

Lectriflex
Каждый разъем Lectriflex (для сценического освещения) состоит из 16 контактов (6 диммерных каналов = 6 жизней, 6 нейтралей, 4 общих заземления).

DMX-соединения

DMX512 (сокращенно DMX) — это протокол управления D igital M ultiple x ed, используемый для связи пультов управления с диммерами и другими устройствами, которыми можно управлять с помощью DMX.
Система, показанная вверху этой страницы, использует аналоговое управление — каждый канал управления на пульте имеет отдельное соединение с каждым диммером. Обычно они сгруппированы по 6 штук. Таким образом, 12-канальный пульт управления будет иметь 2 x 6-проводных кабеля управления, по одному на каждый 6-канальный диммер.По мере увеличения масштабов систем, когда в некоторых помещениях используются сотни диммеров, это становится очень громоздким.
DMX512 — это цифровой сигнал, который проходит по одному кабелю передачи данных от пульта управления и передает информацию об уровне для 512 каналов одновременно.

Подключение DMX512 от пульта управления освещением (серия Strand 200) к диммерным стойкам (Strand DIG6)

В простой системе есть только диммеры, где количество требуемых DMX-каналов равно количеству диммеров.
Помимо DMX-канала от пультов управления, диммерным блокам требуется постоянное электропитание (обычно от основного помещения для приема электроэнергии в здании, а не от подключения к розетке общего назначения, так что доступно большое количество энергии) .См. Диммеры Ватт и Предохранители для получения дополнительной информации.
Обычный фонарь (не светодиодный и неподвижный), такой как френель или паркан, питается приглушенной мощностью от стойки диммера.

Однако современные системы освещения состоят не только из регуляторов яркости. Любой светодиодный инструмент или движущийся свет требует постоянного (без затемнения) источника питания, а также управляющего сигнала DMX, указывающего ему, что делать. По мере того, как осветительный прибор становится более сложным, ему требуется больше каналов DMX.

Пульт управления

ETC Ion, подключенный к диммерной стойке Zero 88 Chilli, 4 x Vari * Lite 3000 и 4 x ETC Color Source Par, все на одном запуске DMX512.Для наглядности также показаны приглушенные и постоянные значения мощности.

Для светодиодного прибора, меняющего цвет, требуется (как минимум) 3 канала — по одному для каждого цвета (красный, зеленый, синий). Некоторые светодиоды используют еще больше каналов (добавление желтого и / или белого и даже больше для высококлассных инструментов от таких компаний, как ETC, вместе с элементами управления для функций стробоскопа и сброса).
«Интеллектуальным» движущимся огням требуется еще больше каналов DMX.

Адрес DMX

Каждому устройству в сети DMX должен быть присвоен определенный «адрес», который устанавливает первый канал DMX, на который оно должно отвечать.На приведенной выше схеме, например, первая стойка диммера может быть установлена ​​на «1». Затем эта стойка будет управляться каналами 1-24. Вторую стойку можно установить так, чтобы она начиналась с ’25’, чтобы управлять ею по каналам 25-48. (Если вы установите обе стойки на DMX 1, они будут реагировать на одни и те же каналы).
Спот Vari * LIte 3000 фактически использует 28 каналов для каждого инструмента, поэтому первый будет адресован на ’49’, затем ’77’, затем ‘105’ и так далее.
Светодиод источника цвета использует 6 каналов на каждый прибор.

Vari * Lite 3000 Spot (c) Vari * Lite

Для интереса, Vari * Lite 3000 Spot использует следующие каналы управления:
01: Интенсивность
02: Панорама (грубая)
03: Панорама (точная)
04: Наклон (грубая)
05: Наклон (точная)
06 : Edge (Focus)
07: Zoom (Size)
08: Mixer Color Temperature (CTO Mixer)
09: Blue Mixer
10: Amber Mixer
11: Magenta Mixer
12: Колесо цветов
13: Колесо гобо 1
14 : Индекс гобо 1 (грубый)
15: индекс гобо 1 (точный)
16: индекс гобо 2 (грубый)
17: индекс гобо 2 (грубый)
18: индекс гобо 2 (точный)
19: колесо гобо 3
20 гобо 3 Индекс (грубый)
21: Гобо 3 Индекс (точный)
22: Ирис луча
23: Строб
24: Время фокусировки
25: Время цвета
26: Время луча
27: Время гобо
28: Контроль

Вселенная DMX

Каждый выход DMX светового пульта может обрабатывать 512 каналов информации.Каждая группа из 512 каналов известна как Вселенная DMX. Для большого или сложного объекта или системы может потребоваться более 512 каналов. Любая система с более чем одним юниверсом DMX должна ссылаться на номер юниверса при описании адресов DMX. Канал DMX 49 во второй вселенной будет 2/49 (в системах ETC) или 2,49 (в системах Avolites).
Большие компьютеризированные столы могут поддерживать несколько вселенных и массивные системы.

Терминатор DMX

В конце «прогона» DMX512 вы должны использовать терминатор DMX.Он состоит из электронного компонента, называемого резистором, внутри разъема DMX, который поглощает сигнал, чтобы остановить его отражение по кабелю и искажение сигнала.

СХЕМА — ТЕРМИНАТОР DMX.

Soft Patch: каналы управления для выходов DMX

Большинство компьютеризированных световых пультов (и многие ручные) позволяют подключать каналов (то есть фейдеры на пульте) к диммерам (то есть выходам DMX).

Это означает, что светотехник может настроить канал 1 на пульте для управления (например) либо только каналом 1 (который будет патчем по умолчанию / стандартным), либо каналами 4 и 12, либо любой другой комбинацией.Это полезно, потому что диммеры, выполняющие одну и ту же работу (например, общую стирку), можно расположить рядом друг с другом на пульте управления.

Разумная нумерация, а не география
Некоторые системы помещений не позволяют жестко подключать диммерные выходы, поэтому вы застряли с набором диммерных номеров, которые относятся только к географии помещения. (например, диммеры 1-40 находятся перед домом, диммеры 41-65 находятся на первой панели LX и т. д.). Это делает практически невозможным вспоминание групп чисел.
Если правая общая промывка внизу сцены имеет номера 4, 16 и 43 (например), это сложнее запомнить, чем перепрограммировать ее на 1,2,3 на пульте управления. Канал 1 будет плавно подключен к диммеру 4. Канал 2 будет мягко подключен к диммеру 16 и так далее.

Touring
Чаще всего используется soft-patching, чтобы гарантировать, что номера каналов на пульте управления всегда относятся к одним и тем же фонарям в буровой установке, независимо от того, в каком месте проходит шоу.Это означает, что на экскурсионном световом пульте сохранено шоу, и оно будет работать одинаково в любом месте, если каналы управления настроены на правильные номера диммеров, применимые к этому месту.

Трехфазные системы (Великобритания)

Здания / компании с большими электрическими потребностями (например, театры) обычно имеют трехфазное электроснабжение. Это наиболее эффективный способ передачи большого количества электроэнергии от генератора конечному пользователю.
БОЛЬШЕ СКОРО В продаже

Кабель DMX512

Для систем

DMX требуется 3 соединения — витая пара кабелей, обернутая экраном из фольги (для уменьшения помех от другого электрического оборудования).
Стандартный разъем для DMX — 5-контактный XLR. Однако многие дешевые устройства DMX используют 3-контактные разъемы XLR, которые позволяют использовать стандартные 3-контактные аудио / микрофонные кабели. Однако, хотя это часто срабатывает, он гораздо более восприимчив к помехам от других систем и не является профессиональным способом соединения устройств DMX вместе. Импеданс (электрическое сопротивление) аудиокабеля отличается от импеданса кабеля DMX, что приведет к ухудшению сигнала в больших системах. Вы можете обнаружить, что это не проблема вашей системы и что вы можете обойтись без микрофонного кабеля, но помните, что если система перестает правильно реагировать на сигналы DMX во время шоу, обнаружение кабеля, вызывающего проблему, не является проблемой. быстрая работа, и это отразится на вашем шоу (и вашей репутации) будет негативным.
Правильное решение — использовать кабели DMX512 для передачи сигналов DMX512 и использовать аудиокабель для микрофонов и т. Д. Любое другое решение подвергает ваше шоу риску провала.

В будущее

DMX512 изначально ограничен (до 512 каналов) и относительно медленен по современным компьютерным стандартам (впервые был создан в 1986 году). Хотя это не проблема для большинства малых и средних кинотеатров, это становится проблемой, когда используется много движущихся источников света или все чаще светодиодные светильники используются в качестве пикселей.
Существует ряд протоколов, которые пытаются заменить (или, по крайней мере, улучшить) DMX512.

Существующая кабельная разводка

RDM: R emote D evice M anagement — обеспечивает двунаправленную связь между пультом управления и диммером (или осветительным прибором) с использованием стандартных кабелей DMX512.

Кабель Ethernet

В конце 1990-х годов начали разрабатываться стандарты использования компьютерных сетевых кабелей для передачи управляющих сигналов для развлекательного освещения.Этот кабель дешевле, чем DMX512, и позволяет с точностью передавать больший объем данных на большие расстояния.

Art-Net : Протокол распределения данных, разработанный и принадлежащий Artistic License, который позволяет передавать сигналы DMX512 и RDM по одному кабелю Ethernet. Протокол позволяет передавать несколько вселенных DMX512 (до 32768 вселенных!) По одному кабелю, преодолевая основной ограниченный фактор использования DMX512 в больших системах. Протокол регулярно обновляется, чтобы использовать достижения в области технологий и соответствовать требованиям расширяющихся систем.
Подробнее об Art-Net.

Streaming RDM / RDMnet: Разговорное название ANSI BSR E1.33 — развивающегося стандарта, который позволяет передавать данные RDM (см. Выше) по сети.

s-ACN / Streaming ACN : В сочетании с RDMnet s-ACN во многом похож на Art-Net. Этот стандарт был разработан ESTA и официально известен как ANSI E1.31 -2009.

Дополнительная информация?

Если вы хотите получить более подробную информацию по любому из вышеперечисленного или если нужной информации здесь нет, свяжитесь с нами, и мы с радостью добавим более подробную информацию!

Исправление освещения, исправление света, исправление света, исправление освещения, исправление LX, что такое исправление, мягкое исправление, жесткое исправление против мягкого исправления, исправление против адреса, расписание исправлений, расписание исправлений

Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления

5 способов подключения и установки потолочного вентилятора

Установка и подключение потолочного вентилятора — очень простая задача, даже новичок может легко подключить потолочный вентилятор к домашней проводке.Поскольку в Интернете доступно множество сложных схем подключения потолочных вентиляторов, мы постараемся показать самые простые соединения вентиляторов с блоком предохранителей.

Мы покажем различные способы подключения потолочных вентиляторов, например,

  • Потолочный вентилятор с регулятором скорости и односторонним переключателем.
  • Потолочный вентилятор и выключатель света с регулятором скорости вращения вентилятора и выключателем регулировки света, управляемым общим односторонним переключателем.
  • Управление потолочным вентилятором с помощью одностороннего переключателя и регулятором яркости, а управление освещением с помощью переключателя SPST.
  • Управление потолочным вентилятором с помощью тягово-цепной / струнной цепи и управление освещением с помощью переключателя SPST.
  • Потолочный вентилятор с дистанционным управлением и подключением проводов приемника

Примечание: Цвета проводки в этом руководстве предназначены только для иллюстрации и пояснения, т.е. эти цвета, используемые в этом руководстве, предназначены только для справки и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки в США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать провода разных цветов, при этом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя, чтобы получить четкое объяснение.Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти диаграммы должны использоваться только в качестве руководства. Ответственность за использование этого руководства несет установщик. Компания Electric Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочтите меры предосторожности в конце этого руководства.

Прежде всего, отключите главный автоматический выключатель, чтобы отключить электропитание, прежде чем приступить к монтажу электропроводки потолочного вентилятора.Каждый метод был объяснен с пошаговым руководством и соответствующими диаграммами.

Подключение потолочного вентилятора с односторонним переключателем и переключателем регулятора скорости

В этом руководстве мы подключим потолочный вентилятор к источнику питания и будем управлять им с помощью одностороннего переключателя, который дополнительно регулирует скорость вентилятора с помощью диммера или переключатель регулятора скорости.

Для этого выполните следующие инструкции:

  • Заземление / Провод заземления: Подключите зеленый / желтый провод от вентилятора к зеленому / желтому от распределительного щита, который далее подключается к заземляющему проводу.
  • Нейтральный провод: Подключите черный провод от потолочного вентилятора к входящему нейтральному проводу.
  • Линия, фаза или провод: Подключите входящий красный фазный провод к переключателю SPST (однополюсный однопроходный) и далее к переключателю регулятора скорости вращения вентилятора, то есть как односторонний переключатель, так и контроллер скорости вентилятора или переключатель диммера включены последовательно . Наконец, подключите красный провод, идущий от вентилятора, к переключателю диммера. Таким образом, односторонний переключатель, переключатель освещения и вентилятор подключаются последовательно через провод под напряжением.Вентилятор теперь подключен к источнику питания: 120 В переменного тока в США и 220 В в Великобритании и ЕС.
  • Используйте колпачки для неизолированных проводов и соединений и заправьте провода обратно в коробку.
  • Теперь вы можете включить главный выключатель цепи, чтобы проверить вентилятор на разных скоростях, поворачивая и вращая переключатель регулятора освещенности вентилятора.

На следующей схеме показана та же схема подключения, что и диммерный переключатель, и односторонний переключатель заключены в комбинированную коробку.

Подключение потолочного вентилятора и освещения с регулятором скорости и переключателем регулировки света, управляемым общим переключателем SPST

В этом случае у нас есть четыре провода от потолочного вентилятора.Красный провод подключен к вентилятору, синий провод — к лампочке, черный провод — к нейтрали, а зеленый / желтый — к заземляющему.

Односторонний переключатель управляет переключателем регулятора освещенности и регулятором скорости вращения вентилятора в этой цепи, как показано ниже. Для этого следуйте приведенным ниже инструкциям:

  • Прежде всего, подключите зеленый / желтый провод в качестве заземляющего провода к входящему проводу заземления / заземления.
  • Теперь подключите черный провод в качестве нейтрали к входящей нейтрали от основного DB.
  • Подключите красный входящий провод под напряжением к одностороннему переключателю. Другой конец переключателя SPST должен быть подключен к переключателю диммера и регулятора скорости комбайна. Теперь подключите верхний левый конец переключателя регулятора к красному проводу вентилятора и подключите правый верхний конец регулятора яркости к синему проводу света.
  • Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора и лампы, вращая переключатели вентилятора и регулятора освещенности.

Вы также можете использовать отдельный переключатель диммера для лампы и регулятор скорости для потолочного вентилятора, как показано ниже.

Подключение потолочного вентилятора и освещения с помощью отдельных переключателей и переключателя затемнения

В этом руководстве по подключению мы будем управлять потолочным вентилятором с помощью одностороннего переключателя и переключателя яркости, в то время как лампочка будет управляться отдельным переключателем. Для этого см. Следующие инструкции:

  • Как упоминалось выше, подключите зеленый / желтый провод от вентилятора к заземляющему проводу от основной платы.
  • Теперь подключите черный провод от вентилятора как нейтраль к черной нейтрали от распределительного щита.
  • Подключите красный провод под напряжением к комбинированному переключателю одностороннего переключателя и регулятора скорости вентилятора (в той же закрытой коробке, где последовательно соединены односторонний переключатель и переключатель регулятора). Соединение (используйте гайку) от входящего напряжения (красный) следует взять и подключить к отдельному одностороннему переключателю, который предназначен для управления включением / выключением света. Красный провод от вентилятора должен быть подключен к одностороннему переключателю и переключателю регулятора скорости вращения вентилятора, а синий — к отдельному одностороннему переключателю для управления освещением.
  • Используйте колпачки для соединений и оголенный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вращения вентилятора, повернув переключатель регулятора яркости скорости вращения вентилятора.
  • Связанное сообщение: Установка трехфазной электропроводки в доме & # 8211; NEC & # 038; IEC

Подключение потолочного вентилятора с тяговой цепью и управлением освещением с помощью отдельного переключателя SPST.

В этом сценарии мы будем контролировать скорость потолочного вентилятора с помощью цепного / тросового переключателя, а лампочку — с помощью отдельного одностороннего переключателя.Чтобы выполнить эту проводку, выполните следующие действия.

  • Подключите зеленый / желтый провод в качестве провода заземления от вентилятора к проводу заземления в доме.
  • Подключите черный провод от вентилятора к нейтральному проводу домашнего распределения.
  • Подсоедините красный провод от вентилятора к верхнему концу тянущей цепи. Нижний конец тросового переключателя должен быть подключен к линии от главного распределительного щита. С помощью проволочной гайки можно снять соединение с входящей линии и подключить его к однопозиционному переключателю, который далее подключен к синему проводу потолочного вентилятора.
  • Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный прерыватель цепи, чтобы проверить свет и скорость вентилятора, потянув за цепочку.

Подключение потолочного вентилятора с пультом дистанционного управления и приемником

В этом проводном соединении вы можете управлять потолочным вентилятором (включение / выключение и управление скоростью) с помощью пульта дистанционного управления или смартфона, установив приемник с антенной на вентиляторный бокс. Если у вас есть встроенная лампочка в вентиляторе, вы можете управлять ими удаленно, в противном случае к клеммам приемника можно подключить только вентилятор.

Чтобы управлять потолочным вентилятором через дистанционное управление, следуйте следующим инструкциям по подключению:

  • Прежде всего, выключите главный выключатель, чтобы отключить питание.
  • Теперь подключите зеленый / желтый провод к заземляющему проводу от бытовой платы DB.
  • В приемнике три исходящих и два входящих провода. Если в вентиляторе встроена лампочка, подключите синий провод от вентилятора к синему в приемнике. Сделайте то же самое, т.е. от черного к черному (нейтраль) и от красного к красному (под напряжением) от вентилятора к приемнику, а затем к входящим проводам питания через последовательный односторонний переключатель, как показано ниже.
  • Вставьте батарейки в пульт дистанционного управления и включите главный прерыватель, чтобы обеспечить подачу питания, и проверьте, все ли должно работать должным образом.

Цветовые коды проводки NEC и IEC:

Мы использовали Red для Live или Phase , Black для Neutral и Green / Yellow для заземляющего провода. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В Переменный ток:

  • Черный = Фаза или Линия
  • Белый = Нейтраль
  • Зеленый / Желтый = Заземляющий провод

Трехфазный 208 AC:

  • Черный = Фаза 1 или Линия 1
  • Красный = Линия 2
  • Синий = Линия 3
  • Белый / Серый = Нейтральный и
  • Зеленый / Желтый = Заземляющий провод

IEC:

Однофазный 230 В переменного тока:

  • 9 0035 Коричневый = Фаза или Линия
  • Синий = Нейтраль
  • Зеленый = Заземляющий провод

Трехфазный 208 AC:

  • Серый = Фаза 1 или Линия 1
  • Черный = Линия 2
  • Коричневый = Линия 3
  • Синий = Нейтраль
  • Зеленый = Провод заземления

Соответствующий пост: Как управлять одной лампой с двух или трех мест?

Безопасность

Меры предосторожности
  • Электричество — наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа).
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В приведенном выше руководстве по монтажу проводки потолочного вентилятора мы показали пять методов подключения потолочного вентилятора и добавим дополнительные руководства по подключению в будущем. Если вы знаете конкретный способ сделать это, сообщите нам об этом в поле для комментариев ниже.

Похожие сообщения:

Разъемы для стандартных и регулируемых регуляторов мощности — зеркала и мрамор

Наши зеркала стандартно поставляются с обычным светодиодным регулятором мощности, который можно подключить напрямую к настенному выключателю. Электрические подключения очень просты:

Стандартные регуляторы

  • Обратите внимание, что если у вас большое зеркало, у вас может быть ДВА регулятора мощности.Они будут подключены точно так же, как одиночный регулятор мощности, с той лишь разницей, что у вас будет две длины светодиодной цепочки вместо одной, каждая из которых подключена к регулятору мощности.
  • Одна сторона регулятора подключается к стандартной настенной цепи Romex, 14/2 или 12/2. Это будет сторона с неподключенными проводами, выходящими из регулятора (см. Ниже). Если есть два регулятора мощности, провода будут соединены вместе для одного горячего и нейтрального соединения. Как правило, у вас будет зазор 18-22 дюйма в соединительном проводе, чтобы добраться до электрического провода Romex, выходящего из вашей стены, и очень большое пространство в границах внутренней рамы для размещения домашнего провода.Наша проводка может включать или не включать пластиковый соединительный блок. СИНИЙ провод регулятора подключается к БЕЛОМУ нейтральному проводу Romex. КОРИЧНЕВЫЙ провод подключается к ЧЕРНОМУ электрическому проводу Romex.
  • Другая сторона вашего регулятора подключается к светодиодной цепочке, которая установлена ​​в раме вашего зеркала. Подключения со стороны низкого напряжения регулятора к светодиоду очень просты: КРАСНЫЙ к КРАСНОМУ, ЧЕРНЫЙ к ЧЕРНОМУ. Если у вашего зеркала есть переключатель, он также будет подключен к проводам светодиодов для управления электрическим выходом на светодиод в зависимости от того, включен ли переключатель или нет.Пожалуйста, обратитесь к нашему блогу по установке коммутатора для получения информации об этой проводке, если она включает в себя коммутатор.

Стандартный регулятор и соединения

Диммируемый регулятор мощности (DPR)

Мы предлагаем обновление для установки регулятора мощности с регулируемой яркостью в вашем зеркале на нашем складе перед отправкой вам зеркала. Есть два очень важных требования, чтобы иметь возможность использовать DPR для затемнения зеркала:

  1. У вас должны быть две линии Romex 14/2, подключенные от настенного переключателя диммера к задней части зеркала.
    • Одна линия будет обеспечивать питание, подключенное от настенного диммера к зеркалу.
    • Другая линия будет управлять функцией затемнения от переключателя настенного светорегулятора к зеркалу.
  2. Вы должны приобрести и установить диммерный переключатель Leviton IP710-DLZ или совместимый переключатель диммера 0-10 В, который будет работать с нашей светодиодной технологией. Мы протестировали Leviton IP710-DLZ. Инструкции по подключению основаны на модели Leviton. Подобные модели подключаются аналогично, но внимательно ознакомьтесь с инструкциями по управлению диммером, чтобы убедиться, что вы подключаетесь к правильным проводам.

Подключение DPR (см. Также схему электрических соединений ниже)

  1. Установка DPR в основном заменит ваш существующий регулятор мощности. Если у вас один регулятор, вам понадобится один DPR. Если у вас два регулятора, вам понадобится два DPR. В этом разница между нашими обновлениями «большое зеркало» и «маленькое зеркало».
  2. Снимите существующие белые регуляторы мощности, открутив их от белого пластикового монтажного листа и отсоединив их от светодиода.Если они подключены к силовой цепи, эти соединения также должны быть отключены (перед отключением убедитесь, что питание цепи отключено с помощью автоматического выключателя!).
  3. Прикрепите двустороннюю ленту к каждому из регуляторов DPR (см. Ниже) и закрепите их на белом монтажном листе в тех же местах, где были установлены оригинальные регуляторы.

    Двусторонняя лента на обратной стороне DPR

  4. Подключите электрическую цепь дома к входной стороне светодиодного зеркала DPR и настенному переключателю регулятора освещенности Leviton.
    1. ЧЕРНЫЙ провод от электрической цепи вашего дома подключается к ЧЕРНОМ проводу на переключателе управления настенным диммером.
    2. БЕЛЫЙ провод от электрической цепи вашего дома подключается к СИНЕЙ нейтральной линии, идущей со стороны входа вашего DPR (сторона только с двумя проводами — синим и коричневым, см. Фото DPR ниже).
    3. КОРИЧНЕВЫЙ провод со стороны входа или вашего DPR подключается к КРАСНОМУ проводу, выходящему из переключателя управления настенным диммером Leviton (красный провод, который находится рядом с черным проводом, а НЕ красный провод, который находится рядом с серым проводом).
  5. Подключите переключатель настенного диммера к выходной стороне DPR (сторона управления). Сторона выхода DPR имеет 4 провода. Два из них (красный и черный провода) будут подключены к вашим светодиодным лентам, а два других будут использоваться для подключения к переключателю управления диммером Leviton.
    1. ФИОЛЕТОВЫЙ (или V +) провод от регулятора яркости Leviton подключается к СИНЕМУ проводу DPR.
    2. СЕРЫЙ (или V-) провод регулятора яркости Leviton подключается к БЕЛОМУ проводу DPR.
  6. Подключите DPR (выходная сторона) к светодиодным лентам. Соединения в основном имитируют те же соединения, которые ваш оригинальный стандартный регулятор мощности имеет к вашим светодиодным лентам. ЧЕРНЫЙ (-) в ЧЕРНЫЙ. КРАСНЫЙ (+) в КРАСНЫЙ. Если у вашего зеркала есть переключатель, подключите ЧЕРНЫЙ провод от DPR к ЧЕРНОМ проводу на переключателе, подключите КРАСНЫЙ провод от DPR к КРАСНОМУ проводу на светодиодной ленте и подключите КРАСНЫЙ провод от переключателя к ЧЕРНОМ проводу. на светодиодной ленте.
  7. ЗЕЛЕНЫЙ провод (голубовато-зеленый) от настенного переключателя регулятора освещенности — это провод ЗАЗЕМЛЕНИЯ.
