последовательность правильных действий, схема расключения в однофазной и трёхфазной сети
Использование дифференциального прибора позволяет заменить собой сразу 2 электрических модуля — пакетный автомат и устройство защитного отключения, поэтому, если правильно подключить дифавтомат, можно одновременно защитить электропроводку от возгорания и живой организм от поражения электрическим током. Для коммутации и расключения оборудования приглашают электрика, но можно сделать всё самостоятельно.
- Конструкция и особенности
- Состав дифавтомата
- Принцип действия
- Характеристики устройства
- Монтаж и подключение
- Типовое коммутирование
- Селективная схема
Конструкция и особенности
При построении электрических систем для их защиты, а также обеспечения безопасного использования, применяются различные модули. Одним из них является дифференциальный автомат. Это комбинированное устройство, объединяющее в одном корпусе автоматический выключатель и устройство защитного отключения (УЗО).
Его использование позволяет одновременно защищать электрические кабели и оборудование от аварийных скачков потребления мощности системы и отключать подачу тока при возникновении его утечки. По внешнему виду он напоминает дифференциальное реле (другое название УЗО), но при этом существует ряд различий.
Выяснить, где дифавтомат, а где реле на самом деле несложно. Если сравнить маркировку изделий, то можно заметить, что на УЗО нет обозначения буквенной характеристики расцепителей, то есть, когда на модуле написано C10 — это дифференциальное устройство, а если 10А — это реле.
Кроме того, на изображённой схеме корпуса дифавтомата рисуется электромеханическое реле.
Состав дифавтомата
Конструкцию защитного изделия можно разделить на 2 части — механическую и электронную. Первая состоит из механизмов коммутационного типа и контактной группы, предназначенной для подключения входных и выходных кабелей, а вторая содержит трансформатор дифференциального тока.
Можно выделить следующие основные элементы конструкции модуля:
- винтовые клеммы;
- контактные группы;
- электромагнитный расцепитель;
- тепловой расцепитель;
- дугогасительная камера;
- канал отвода газов;
- рычаг включения и отключения;
- контрольную схему;
- трансформатор тока;
- регулировочный винт.
Рычаг включения предназначен для подключения нагрузки к линии электропередачи. Тепловой расцепитель собирается на пластине, получаемой методом спрессовки двух металлов с разной теплопроводностью, что при нагреве позволяет ей изгибаться. Электромагнитный прерыватель — это катушка с сердечником, удерживаемым пружиной. При возникновении короткого замыкания в ней возникает магнитный поток, сила которого превышает усилие пружины.
Таким образом, комбинированное устройство, как и пакетный выключатель в своём составе имеет 2 расцепителя — электромагнитное и тепловое. Они отключают электрическую линию в случае возникновения на ней тока короткого замыкания, или если подключенное к ней оборудование начинает потреблять недопустимо высокую мощность.
При этом с помощью дифференциального трансформатора модуль может следить за возникновением тока утечки, при появлении которого срабатывает механизм, прекращающий подачу тока в сторону нагрузки.
Принцип действия
В автомате комплексной защиты используется трансформатор. В основе его работы лежит принцип изменения равновесия магнитного потока. Трансформатор представляет собой тороидальный ферромагнетик, на котором намотано 2 обмотки, фактически образующих 2 катушки.
К первой подключается фазовый провод электрической линии, а ко второй — нулевой. Проходя через витки в прямом и обратном направлении, ток создаёт в каждой обмотке магнитное поле. Эти потоки равны друг другу по величине и противоположны по направлению. В результате создаётся сбалансированная ситуация, так как эти поля взаимно уничтожаются.
Если же в подключённой линии происходит пробой изоляции или возникает контур на землю, то баланс магнитных потоков нарушается. В трансформаторе возникает напряжение, которое прикладывается к управляющим выводам реле. Оно срабатывает и разрывает целостность электролинии, обесточивая участок цепи, подключённый к ней.
Работа трёхфазного дифавтомата происходит аналогичным образом, но при намотке трансформатора используется 4 обмотки, 3 из них являются фазовыми и 1 нулевая. Если ток утечки отсутствует, суммарный магнитный поток также будет равен 0. В случае возникновения потерь тока хотя бы на одном из фазовых проводов, появляется магнитное поле, вызывающее срабатывание реле.
Чтобы устройство среагировало на большое значение тока, используется соленоид (катушка с сердечником) и тепловой расцепитель. При возникновении короткого замыкания ток на линии мгновенно возрастает, что приводит к втягиванию сердечника соленоида. Его перемещение приводит в действие механизм расцепителя, размыкающего силовые контакты. При мгновенном разрыве контактов образуется дуга, для гашения которой используется дугогасительная камера, состоящая их набора пластин. Образовавшиеся газы выводятся через вентиляционное отверстие.
Тепловая защита срабатывает за счёт свойства биметаллической пластины деформироваться при нагреве. Когда начинается избыточное потребление энергии, пластинка нагревается и через какое-то время изгибается, размыкая защищаемую цепь.
Характеристики устройства
Перед тем как подключить дифференциальный автомат, необходимо его правильно подобрать. Так как изделие объединяет в себе 2 других устройства, то и характеризуется оно параметрами обоих модулей. Наиболее важные из них :
- Максимальный ток. Обозначает наибольшее значение, которое может пропускать через себя автомат без ухудшения характеристик. Его величина подбирается в зависимости от мощности и подключаемой нагрузки. На розеточные группы обычно устанавливаются модули на 16А, а на осветительные 10А.
- Тип расцепителя. Обозначается латинскими буквами и характеризуется времятоковой характеристикой, то есть во сколько раз должен быть превышен номинал тока.
- Рабочее напряжение. Осуществить подключение дифференциального автомата возможно в однофазной и трёхфазной сети. Для сети 220 В предназначены устройства с 3 винтовыми клеммами, а 380 В — четырьмя.
- Ток уставки. Определяется минимальным значением тока утечки. В бытовых помещениях используются номиналы на 10 и 30 мА.
- Класс дифференциального реле. Показывает, на какую форму сигнала реагирует модуль. Это может быть переменный, постоянный или пульсирующий ток с различным временем выдержки отключения. Выбор нужного класса происходит по типу нагрузки. В частных домах и квартирах используются автоматы A класса, для осветительных приборов AC.
- Ток отключения. Характеризуется величиной, при достижении которой происходит срабатывание устройства. Наиболее распространёнными являются автоматы, рассчитанные на 6000 А.
- Степень токоограничения. Существуют 3 класса, обозначающих время обесточивания нагрузки устройства при возникновении аварийной величины тока. Самым быстрым является третий класс.
- Температурный режим использования. Обычно он находится в интервале от -5 С до +40 С.
- Вид исполнения. При производстве дифавтоматов используются 2 типа устройств — электромеханические и электронные. Принципиальная разница между ними заключается в том, что первые могут отключать нулевой провод, а вторые — требуют для своей работы источник питания, но имеют меньшие габариты.
Монтаж и подключение
Перед тем как непосредственно приступить к подключению дифавтомата в однофазную сеть или трёхфазную, его устанавливают в электрический щиток. Монтаж не связан с какими-то сложными действиями и по силам даже не очень опытному человеку.
По рекомендациям электриков устройство перед установкой
Сам модуль дифференциальной защиты закрепляется на дин-рейку, заранее установленную в щитке. Эта планка имеет выступы с верхней и нижней стороны, а устанавливаемое изделие защёлку на тыльной стороне.
Для сцепления их между собой на рейку надевается верхнее крепление, а затем с небольшим усилием прижимается низ устройства до щелчка. После чего в горизонтальной плоскости автомат можно перемещать в любое место по всей длине дин-рейки. С нужных проводов снимается изоляция — около 10 мм — после чего они вводятся в гнёзда автомата и прижимаются винтовыми зажимами. Существует правило, что вводные провода заводятся сверху, а идущие к нагрузке снизу. Также выдерживается цветовая маркировка провода: фазовые выполняются коричневым цветом, нейтральные — синим, а заземление — зелёным.
Как только устройство будет установлено на своё место, переходят к его подключению. При этом отличие однофазной сети от трёхфазной заключается в количестве токовых проводов: 1 или 3, а принцип расключения одинаковый. Существуют три вида соединения:
- вводное;
- селективное;
- с заземлением.
Типовое коммутирование
Наиболее распространённым вариантом является схема подключения дифавтомата в качестве вводного устройства. Такое расположение подразумевает его установку сразу же в линии после счётчика или вводного отдельного автомата. Тут принципиальной разницы, где устанавливать устройство: до или после вводного пакетного выключателя, нет.
Расключение происходит следующим образом: фазовый провод, идущий от счётчика, заводится в верхнюю клемму устройства, обозначаемую на корпусе латинской буквой L, нейтральный фиксируется в клемме, подписанной буквой N. С нижних контактов дифавтомата нейтральный провод заводится на нулевую колодку, а фазовый подключается к пакетным выключателям. Затем с каждого выключателя он направляется в сторону защищаемой им нагрузки, туда же протягивается нейтральный провод с клеммой колодки.
Такое подключение позволяет защитить все провода и оборудование от повреждения, а человеческий организм от тока утечки в случае возникновения аварии на любой распределительной линии. Но при этом обесточен будет весь дом, причём это касается как розеточной группы, так и освещения.

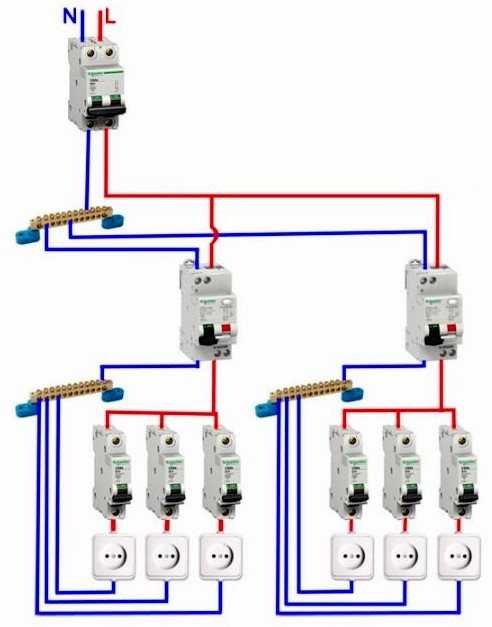

Селективная схема
Здесь используется как вводный дифавтомат, так и отдельные модули на различные нагрузочные линии. Начало коммутирования совпадает с предыдущим способом. Но перед расключением пакетных автоматов провода подключаются к групповым комбинированным устройствам. Для этого фазовый проводник подсоединяют к стоящему сразу за ним дифференциальному модулю, а от него уже ставят перемычку ко второму, и так проходят все устройства. Нейтральный же проводник от нулевой шины подводят к каждому автомату своим отрезком провода. С выхода модулей проводники заводят на пакетные выключатели, а затем к нагрузке.
Преимуществом такого варианта является способность системы обесточивать часть схемы, где произошла авария, при этом оставшаяся будет полноценно работать. Селективность схемы подразумевает использование устройств от большего к меньшему, то есть вводное устройство должно иметь большие электрические характеристики срабатывания, чем групповые. Например, устанавливаемый модуль на группу выбирается с током утечки 30 мА, а вводный 100 мА.
В частном секторе электрокабель состоит из 3 проводов для однофазной сети и 5 для трёхфазной. Дополнительным проводником является заземление. В этом случае заземляющий элемент подключается на отдельную колодку и с неё напрямую проводится к нагрузке.
Как только расключение будет закончено, с помощью мультиметра следует проверить, нет ли на линиях короткого замыкания. Если всё в порядке включается вводный автомат. Работоспособность дифференциальных модулей проверяется с помощью кнопки «тест», предусмотренной в их конструкции.
Подключение дифавтомата в однофазной сети
Подключение дифавтомата в однофазной сети – ответственный этап, ведь этот прибор защищает систему электроснабжения от утечки тока и превышения уровня нагрузки. Наличие такого прибора позволяет обезопасить пользователей от поражения током, если оборудование внезапно выйдет из строя.
Подключение дифавтомата в однофазной сети
Содержание
1
Что такое дифавтомат и как он функционирует
Как мы уже говорили, дифференциальные автоматы необходимы для защиты электросети от непредвиденных обстоятельств. Его работа заключается в одновременном отключении фазы и ноля. Получается, что устройство контролирует наличие короткого замыкания и утечки тока. Если говорить точнее, то это оборудование характеризуется следующими функциями:
- отслеживание токов
- отключение питания при чрезмерной нагрузке (когда возникает опасность оплавления проводки).
Исходя из этого можно сделать вывод, что дифавтомат выполняет функции двух приборов – автоматического выключателя и УЗО. Только здесь эти устройства соединяются общим корпусом.
Дифференциальный автомат выполняет функции двух приборов, но при этом занимает минимальное пространство
Преимущества и недостатки дифавтоматов
Очевидным плюсом выбора этого устройства является надежная защита электросети (только при соблюдении правил установки). Кроме того, достаточно выбрать прибор с номинальным значением тока, к которому не придется искать подходящее УЗО (оно уже встроено в автомат). Еще это значительно облегчает процесс установки автоматики в электрощите.
Тем не менее, каждое устройство имеет недостатки, в том числе и дифавтомат. Так, при наличии устройства без специального флажка, не получится определить, по какой причине произошло отключение питания на данный момент. Поэтому следует избегать приобретения подобного оборудования.
Видео – Принцип работы дифавтомата
Кроме того, если произойдет поломка только одной части дифавтомата, придется менять устройство целиком. Это будет стоить дороже, чем замена только автоматического выключателя или УЗО.
При этом следует учитывать, что не в каждом городе имеется большой выбор похожих устройств. Поэтому, если дифавтомат выйдет из строя, жильцам придется немало времени просидеть без электричества. Чтобы избежать такой проблемы, рекомендуется ставить дифференциальный автомат только в те точки, где он действительно необходим.
Цены на дифавтоматы
Дифавтомат
Где устанавливают дифференциальный автомат для замены УЗО
Если это простая система электросети, и вы не планируете выполнять монтаж защитной автоматики на группы энергопотребителей, то рекомендуется установить на входе дифференциальный автомат. Такая примитивная электросеть часто бывает в дачных домиках, где имеется несколько светильников и розеток, поэтому монтаж дифавтамата после электросчетчика позволит обеспечить безопасность системы.
Видео – УЗО или дифференциальный автомат
Параметры дифференциального автомата
Выбирать ту или иную модель дифавтомата необходимо, оценивая несколько характеристик. Главным критерием является напряжение, ведь есть приборы, предназначенные для однофазных или трехфазных сетей. Как правило, такая маркировка указывается на корпусе оборудования рядом с частотой тока.
Размер прибора тоже будет отличаться по количеству фаз
Кроме того, необходимо учитывать, что дифавтоматы имеют различное внутренне устройство.
Таблица 1. Типы внутреннего устройства приборов.
Тип | Описание |
---|---|
Электромеханический | Такие приборы не требуют наличие внешнего источника питания, это значит, что они всегда сохраняют работоспособность. |
Электронный | Такие устройства питаются только от фазы, а если она пропадет, то перестают функционировать. По этой причине они являются менее популярными по сравнению с предыдущим типом. |
Параметры тока приборов
В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.
Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.
Маркировка на приборе
Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.
Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:
- B – выдерживает нагрузку до пяти раз;
- C – выдерживает нагрузку до десяти раз;
- D – питание отключается при увеличении номинального тока до двадцати раз.
Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».
Условия использования дифавтоматов
Поскольку автоматику чаще всего устанавливают в помещениях с отоплением, устройства рассчитываются на работу при температуре от 6 до 34 градусов. Если требуется выполнить монтаж оборудования за пределами помещения, то применяют специальные устройства с соответствующей защитой.
На корпусной части морозоустойчивого прибора должна быть снежинка
Установка дифференциального автомата в сеть с одной и тремя фазами
Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.
Правила подключения
При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.
Видео – Подключение дифференциального автомата в сеть с одной фазой
Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.
Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.
Схемы подсоединения
Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.
Схема подключения дифференциального автоматаСхема подключения дифференциального автомата
Вводной автомат
Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.
При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:
- экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
- отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).
Подключение вводного автомата на несколько энергопотребителей
Тем не менее, такая электросхема имеет и некоторые недостатки:
- при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
- опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.
Особенности установки отдельных дифавтоматов
Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.
Установка отдельных аппаратов по группам энергопотребления
Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.
Подключение дифференциального автомата в электросхеме без заземления
Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.
Обратите внимание! Установка дифференциальных автоматов по-прежнему обязательна, чтобы обеспечить оптимальный уровень защиты сети. При этом аппарат в такой схеме не только препятствует неполадкам, но и служит элементом заземления, предотвращает утечку тока.
Что следует учитывать при подключении дифференциального автомата
Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:
- Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.
Следует обращать внимание на обозначения разъемов
- Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза – L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
- При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.
Неправильный вариант подключения
Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.
При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.
Подключение дифавтомата – пошаговая инструкция
Теперь останется разобраться с процессом правильного подключения аппарата в электрощите. Стоит отметить, что переходить к этапу подключения необходимо только после приобретения всех материалов и приспособлений.
Если вам требуется только подсоединить дифавтомат в щиток, когда другое оборудование уже установлено, то этот процесс не займет много времени.
Шаг 1. Тщательно осмотрите с каждой стороны корпусную часть прибора, на ней не должно присутствовать дефектов, а особенно трещин. Подобные недочеты становятся причиной сбоев оборудования.
Корпус устройства должен быть целым
Шаг 2. Теперь необходимо опустить вниз рукоятку рубильника в распределительном щите квартиры.
Следует обесточить электросеть
Шаг 3. Затем необходимо взять отвертку-индикатор и поочередно провести проверку контактов каждого энергопотребителя, чтобы убедиться в отсутствии напряжения.
Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается
Шаг 4. Теперь с помощью защелки, которая находится на задней части корпуса дифавтомата необходимо закрепить его на ДИН-рейке.
Прибор должен надежно держаться на планке
Шаг 5. С помощью бокорезов необходимо снять изоляционный слой на концах проводников, затем сделать опрессовку с помощью специальных гильз.
После опрессовки жилы должны выглядеть таким образом
Шаг 6. Теперь необходимо выполнить подключение фазных и нейтральных жил: от питающего провода к верхним зажимам устройства и от выбранной линии к нижним зажимам.
Так выглядит соединение
После завершения монтажа необходимо убедиться в работоспособности устройства с помощью проверки.
Цены на различные виды вольтметров
Вольтметр
Какие ошибки допускают электрики при подключении защитного устройства
Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке – значит, были допущены ошибки.
Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей
Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:
- Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
- Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
- Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
- Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
- Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.
Если перепутать подключение проводников в щитке, то устройство будет работать некорректно
Советуем также ознакомиться с нашей статьей по теме – Как подключить УЗО и автоматы правильно: простая пошаговая инструкция.
Подводим итоги
При подключении автоматики в распределительном щитке необходимо перепроверять правильность соединений. От этого зависит работоспособность электрооборудования, а также безопасность человека.
Как подключить дифавтомат в однофазную сеть
Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок. Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – непростая задача, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила монтажа. О том, как подключить дифавтомат, пойдет речь в этой статье.
Контент
- Дизайн функции дифференциальных автоматов
- Установка дифальтомата в одно- и трехфазной сети
- Диаграммы подключения
- Вводной машины
- Индивидуальные машины
- Difautomat в цепи без заземления
Конструктивные особенности дифференциальных автоматов
Как уже было сказано, установка дифавтомата в сеть позволяет обеспечить защиту от утечек электрического тока, перегрузок и сверхтоков короткого замыкания. Это устройство комбинированное и состоит из двух основных компонентов:
- Автоматический выключатель с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при превышении нагрузки расчетной. АБ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают — однофазную или трехфазную.
- Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальной работе сети воздействуют магнитные потоки одинаковой силы, не допускающие отключения линии. В случае утечки (утечки электроэнергии на землю) нарушается равномерность потоков, в результате чего реле переключается при обесточивании линии.
Помимо АВ и УЗО, автомат содержит дифференциальный трансформатор, а также электронный усилительный элемент.
Установка дифавтомата в одно- и трехфазную сеть
Перед началом подключения дифференциального автомата необходимо нажать кнопку «Тест» на его корпусе. Таким образом искусственно создается ток утечки, на который прибор должен реагировать отключением. Это позволит убедиться, что устройство работает правильно. Если устройство не выключается во время тестового теста, его нельзя использовать.
В бытовых однофазных сетях, где рабочее напряжение 220В, устанавливают двухполюсные АВДТ.
Подключение дифавтомата в однофазную электрическую сеть требует правильного подключения нулевых проводов: ноль от нагрузки подключается снизу устройства, а от источника питания — сверху.
Установка четырехполюсного диф. По аналогичному принципу выполнен автомат, предназначенный для защиты трехфазной сети, рабочее напряжение которой 380В. Следует учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это связано с необходимостью установки блока дифференциальной защиты.
Корпус некоторых типов АВДТ имеет маркировку 230/400В. Такое устройство может быть установлено в сети с одной или тремя фазами. Во втором случае эти устройства монтируются на потребителей, использующих только одну фазу — это может быть группа розеток или отдельные устройства.
Схемы подключения
Основное правило, которое должна учитывать любая схема подключения дифференциальной машины: АВДТ должны подключаться к фазам и нулевому проводу только той линии или ответвления, для защиты которых предназначено это устройство.
Ознакомительная машина
В этом случае дифференциальный автомат в щитке устанавливается на вводной провод. Свое название такая схема подключения дифавтомата получила потому, что устройство защищает все группы и ветки сети, к которым оно подключено.
При подборе АВДТ для этой схемы необходимо учитывать все параметры работы линии, в том числе потребляемую мощность. Такой способ подключения защитного устройства имеет ряд преимуществ, к которым относятся:
- Экономия, так как во всей сети установлена одна машина.
- Компактность, так как одно устройство не занимает много места в панели.
Недостатки данной схемы следующие:
- При сбое в сети обесточивается вся квартира или дом.
- В случае какой-либо неисправности ее поиск и устранение займет много времени, так как потребуется найти ветку, на которой произошел сбой, а также установить конкретную причину проблемы.
Наглядные схемы подключения дифавтоматов в видео:
Отдельные автоматы
Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.
Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок. Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.
Дифаавтомат в цепи без заземления
Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.
Наглядно про подключение дифавтоматов в видео:
Что нужно помнить при подключении дифференциального автомата?
Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:
- Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.
Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.
- Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
- Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.
Процедура подключения
Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:
- Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
- Отключите питание домашней сети с помощью выключателя в распределительном щите.
- Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
- Прикрепите дифавтомат к DIN-рейке.
- Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.
- Присоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.
После этого остается включить питание от сети и убедиться в исправности устройства.
Порядок сборки щита на дифавтоматах на видео:
Наиболее распространенные ошибки при подключении АВДТ
Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, то его монтаж был выполнен неправильно.
Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:
- Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
- Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки. Ноль брать только с выхода защитного устройства.
- Подключение нуля с выхода устройства вместо нагрузки к шине, а с последней к нагрузке. При таком подключении рычаги устройства можно установить в исходное положение, но как только нагрузка будет включена, АВДТ отключится. Кнопка «Тест» в этом случае тоже не будет работать. Те же симптомы будут наблюдаться, если перепутать нулевое соединение, подключив его от шины к нижнему, а не к верхнему выводу устройства.
- Перепутанное соединение нулевых проводов от двух разных АВДТ. При этом обе машины включатся, кнопка «Тест» на каждой из них будет работать корректно, но как только будет подключена нагрузка, оба устройства сразу отключатся.
- Соединение нулевых проводов от двух АВДТ. При совершении этой ошибки рычаги обоих приборов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате оба выключаются одновременно.
Разбор основных ошибок подключения на видео:
Заключение
В этой статье мы рассказали о том, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускают при этой процедуре. Имея это в виду, вы сможете самостоятельно установить защитное устройство, а если допущена ошибка, то легко ее найти и исправить.
Схема подключения дифавтомата в однофазную и трехфазную сеть
Мы уже рассмотрели с вами, как подключить дифференциальный автомат своими руками. Мероприятие совсем не сложное, главное продумать место установки устройства в распределительном щите, а так же выбрать наиболее подходящие характеристики изделия по мощности. Далее мы подробно остановимся на первом пункте и покажем вам несколько схем подключения дифавтомата в однофазную и трехфазную сеть.
- Однофазная сеть 220 В
- Трехфазная сеть 380 В
- Без заземления
Однофазная сеть 220 В
В квартирах и частных домах применяется наиболее устаревший вариант разводки — с одной фазой. В данном случае номинальное напряжение составляет 220 В, поэтому необходимо использовать двухполярное изделие. Что касается схемы подключения дифавтомата, то она может быть представлена в двух вариантах. Первый – это когда защита устанавливается только после счетчика, обслуживающего всю домашнюю проводку.
В этом случае при срабатывании и отключении автоматики найти причину сбоя будет сложнее, поэтому целесообразно отдать предпочтение второму, более надежному варианту.
Правильная схема подключения дифавтомата в однофазную сеть с заземлением:
Как видите, на каждую группу проводов устанавливается отдельное устройство. Если один дифавтомат сработает, второй продолжит функционировать.
Трехфазная сеть 380 В
Единственным важным отличием трехфазной сети является то, что вместо одного фазного провода на вводе предусмотрены сразу три фазы: L1, L2, L3. В этом случае необходимо использовать 4-х полюсный дифифавомат 380В, схема подключения которого будет выглядеть так:
Этот вариант можно использовать в новом доме, а точнее коттедже, который должен выдерживать большие токи нагрузки от электроприборов. Также этот вариант иногда используют при монтаже электропроводки в гараже, поскольку здесь могут использоваться мощные сварочные аппараты, компрессоры и другое электрооборудование.
Без заземления
Все предыдущие схемы подключения дифференциального автомата были заземлены, сейчас хочу привести устаревшую модель, использующую двухпроводную сеть 220В.
Подключение дифавтомата без земли по следующей схеме:
Такой способ разводки можно увидеть в старых панельных домах. Это крайне небезопасно, поэтому рекомендуем заменить электропроводку в доме на новую с заземляющим контактом.
Также рекомендуем просмотреть существующие варианты подключения в видео обзорах:
Вот и все, что я хотел рассказать по данной теме.
