Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

  • Основные принципы подключения
  • Выбор УЗО по главным параметрам
    • Критерий #1. Нюансы подбора аппарата
    • Критерий #2. Существующие типы УЗО
  • Установка УЗО и автоматов в щитке
    • Главные правила подключения
    • Особенности схем подключения
    • Подробно о простой схеме
    • Вариант подключения автоматов без УЗО
    • УЗО в трехфазной сети
  • УЗО и автоматы на трехфазном щите
  • Выводы и полезное видео по теме

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

  • из пакета отверток;
  • пассатижей;
  • бокорезов;
  • тестера;
  • торцевых ключей;
  • кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

  • трехфазные вводные автоматические выключатели — 3 шт.;
  • трехфазное устройство защитного отключения — 1 шт.;
  • однофазные УЗО — 2 шт.;
  • однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

пошаговая инструкция, как правильно собрать щиток и подключить автомат в квартире

Автор обзора: Энергоаудит проект RT

Неправильное соединение автоматов в щите часто приводят к опасным последствиям, либо к порче оборудования и электропроводки помещений. Подход к этой работе требует особой усидчивости и неоднократной проверки своих действий.

В этой статье разберем последовательность и правильность монтажа кабеля, соединение разных элементов и подключение автоматов в электрическом щите. В наше время электричество применяется везде, поэтому навыки в электрике всегда пригодятся.

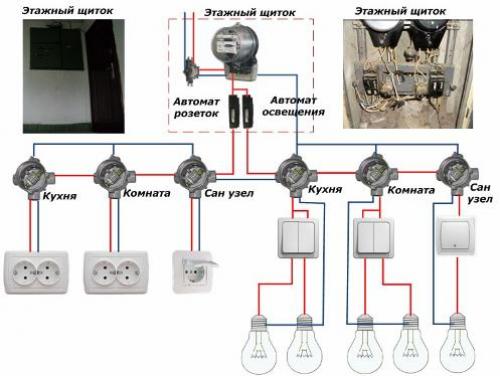

Перед началом проводимых работ необходимо составить схему электропроводки помещения, подобрать безопасное место установки электрического щита, выбрать типы автоматов в соответствии с вашими требованиями.

После вышеперечисленных подготовительных работ приступают к монтажу оборудования. При правильности соединения всех автоматов можно подключать электрический щит к основному кабелю, подающему ток в помещение.

  • Расположение электрощита в помещении

  • Производственный или самодельный щиток?

  • Соединительная схема автоматических выключателей.

  • Основные детали, используемые в щитке

    • Счетчик

    • Устройство защитного отключения

    • Линейные автоматы

    • Дифференциальные автоматы.

    • Монтажная рейка.

    • Гребенка.

    • Шина распределения.

  • Общее назначение автомата

  • Что представляет собой автомат

  • Фото размещения автоматов в электрощите

Расположение электрощита в помещении

Важно определится с местом установки щита. Его расположение требует постоянный доступ, нельзя загораживать дверку щита посторонними предметами.

В большинстве случаев щит крепят недалеко от входа в дом, либо уже внутри, но сразу в коридоре дома или квартиры. Это упрощает монтаж кабеля подающего напряжение в помещение.

  • Высота щитка определяется на уровне глаз постояльцев жилья. Такое расположение нужно для удобства снятия показаний счетчика при оплате электроэнергии.
  • Раньше, в недалекие времена, ставили счетчики с автоматами на деревянной планке на стене.
  • Хоть и расположение их было как правило под потолком, так делать нежелательно. В щитке вся конструкция будет в более безопасном положении.

Современные электрические щиты имеют высокие классы защиты, хорошее прочное основание, а также замок с ключом. Что является препятствием для проникновения туда маленьких домочадцев.

В частном доме при расположении щитка учитывается расположение высоковольтной линии, откуда будет подача кабеля в помещение.

Производственный или самодельный щиток?

Сейчас продаются разные щитки. Всевозможные формы и размеры. Они имеют как металлическое грунтованное, окрашенное основание либо пластмассовое. Также идут щетки с внутренней заводской начинкой. Есть конструкции имеющие индивидуальный заказ.

Но, если есть у мастера установки щитка определенные навыки, то внутренние детали лучше установить самостоятельно, по своему усмотрению. Чем больше опыт – тем грамотнее будет выполнен монтаж конструкции в определенный объем электрического щитка.

Соединительная схема автоматических выключателей.

Перед началом работ по монтажу автоматов, нужно подробно ознакомиться с их схематичными данными. Разные элементы конструкции в щитке имеют свои собственные обозначения.

Основные детали, используемые в щитке

Автомат вводной. Используется для защиты всего контура проводов.

  • К его контактам подводят основной кабель.
  • Возможен вариант установки рубильника впереди автомата.
  • При размыкании рубильника всегда можно произвести ремонт или замену какого-либо узла в электрическом щите.

Не забываем подвести кабель питания к рубильнику при этом.

Счетчик

Этот прибор ставится после автоматов по схеме. Его основная задача – это отображение количества потребляемой энергии. При необходимости его можно разместить отдельно от электрического щита.

Устройство защитного отключения

Назначением этого прибора является защита от воспламенения и ударов током. В обычных, небольших домах или квартирах ставится один УЗО. Его хватает справится со всей нагрузкой электрического тока в помещении. Но в случае, когда расчет потребления энергии большой, ставят дополнительно до нескольких таких устройств.

Линейные автоматы

Они осуществляют свою работу в каждом отдельном секторе общего помещения. При коротком замыкании или высоком напряжении они автоматически срабатывают, отключая от основной электрической цепи. Часто они спасают от большой нагрузки в комнатной проводке, при включении большого количества электроприборов.

Дифференциальные автоматы.

Они используются для защиты электроприборов на отдельных линиях, вместо нескольких основных автоматических выключателей.

Монтажная рейка.

Она имеет вид металлической планки. Крепеж осуществляется к задней части щитка. От конструкции электрического щитка зависит количество реек. Чем вместительнее ящик, тем больше модулей и реек возможно установить в него. Для правильного выбора его, изучается предварительно схема соединений деталей.

Гребенка.

Несет функцию расключения в щитке. Заземление и нуль соединяет между собой.

Шина распределения.

Эта деталь имеет надежную изоляцию. Благодаря особой конструкции она связывает между собой автоматы разного назначения. Имеют хорошую фиксацию, что позволяет качественно крепить концы проводов. Они применяются и для нуля и для фазы.

Общее назначение автомата

Автоматический выключатель – прибор, функцией которого является защита от пожара. Возникающего от возгорания проводки испытующей перегрузки в сети.

Срабатывание автомата приводит к разрыву цепи. Он отключает питание в следующих случаях:

  • Замыкание проводки
  • Внезапный скачок напряжения в сети ( в каждом автомате свой порог превышения напряжения)

При разной по сечению проводке применяются разные по мощности автоматы, что позволяет контролировать нагрузку на определенный участок проводки.

Что представляет собой автомат

  1. Рукоятка взвода. Приводит прибор в рабочее состояние. При необходимости можно также отключить автомат самому, отведя рычаг к низу.
  2. Включающий механизм. Располагается внутри корпуса.
  3. Контакты. Имеют назначение замыкать и размыкать цепь.
  4. Зажимы. Подключаются к устройству обеспечивающее защиту.
  5. Механизмы. Это платина расцепителя срабатывающая от температуры. Имеющая биметаллическое основание. Во многих конструкциях автоматов присутствует винт регулировки силы тока.
  6. Дугогасительная камера. Может находится внутри, в разных полюсах автомата.

Фото размещения автоматов в электрощите

Основы работы в сети | IBM

Автор: IBM Cloud Education

Из этого введения в сеть вы узнаете, как работают компьютерные сети, какова архитектура, используемая для проектирования сетей, и как обеспечить их безопасность.

Что такое компьютерная сеть?

Компьютерная сеть состоит из двух или более компьютеров, которые соединены либо кабелями (проводными), либо WiFi (беспроводными) с целью передачи, обмена или совместного использования данных и ресурсов. Вы строите компьютерную сеть, используя оборудование (например, маршрутизаторы, коммутаторы, точки доступа и кабели) и программное обеспечение (например, операционные системы или бизнес-приложения).

Географическое положение часто определяет компьютерную сеть. Например, LAN (локальная сеть) соединяет компьютеры в определенном физическом пространстве, например в офисном здании, тогда как WAN (глобальная сеть) может соединять компьютеры на разных континентах. Интернет является крупнейшим примером глобальной сети, соединяющей миллиарды компьютеров по всему миру.

Вы можете дополнительно определить компьютерную сеть по протоколам, которые она использует для связи, физическому расположению ее компонентов, способу управления трафиком и ее назначению.

Компьютерные сети позволяют общаться в любых деловых, развлекательных и исследовательских целях. Интернет, онлайн-поиск, электронная почта, обмен аудио и видео, онлайн-торговля, прямые трансляции и социальные сети — все это существует благодаря компьютерным сетям.

Типы компьютерных сетей

По мере развития сетевых потребностей менялись и типы компьютерных сетей, обслуживающие эти потребности. Вот наиболее распространенные и широко используемые типы компьютерных сетей:

  • LAN (локальная сеть):  Локальная сеть соединяет компьютеры на относительно небольшом расстоянии, позволяя им обмениваться данными, файлами и ресурсами. Например, локальная сеть может соединять все компьютеры в офисном здании, школе или больнице. Как правило, локальные сети находятся в частной собственности и под управлением.

  • WLAN (беспроводная локальная сеть):  WLAN похожа на LAN, но соединения между устройствами в сети осуществляются по беспроводной сети.

  • WAN (глобальная сеть):  Как следует из названия, глобальная сеть соединяет компьютеры на большой территории, например, из региона в регион или даже из одного континента в другой. Интернет — это крупнейшая глобальная сеть, соединяющая миллиарды компьютеров по всему миру. Как правило, для управления глобальной сетью используются модели коллективного или распределенного владения.

  • MAN (городская сеть): MAN обычно больше, чем LAN, но меньше, чем WAN. Города и правительственные учреждения обычно владеют и управляют MAN.

  • PAN (персональная сеть):  PAN обслуживает одного человека. Например, если у вас есть iPhone и Mac, вполне вероятно, что вы настроили PAN, которая обменивается и синхронизирует контент — текстовые сообщения, электронные письма, фотографии и многое другое — на обоих устройствах.

  • SAN (сеть хранения данных):  SAN — это специализированная сеть, обеспечивающая доступ к хранилищу на уровне блоков — общей сети или облачному хранилищу, которое для пользователя выглядит и работает как накопитель, физически подключенный к компьютеру. (Дополнительную информацию о том, как SAN работает с блочным хранилищем, см. в разделе «Блочное хранилище: полное руководство».)

  • CAN (сеть кампуса):  CAN также известна как корпоративная сеть. CAN больше, чем LAN, но меньше, чем WAN. CAN обслуживают такие объекты, как колледжи, университеты и бизнес-кампусы.

  • VPN (виртуальная частная сеть): VPN — это безопасное двухточечное соединение между двумя конечными точками сети (см. «Узлы» ниже). VPN устанавливает зашифрованный канал, который сохраняет личность пользователя и учетные данные для доступа, а также любые передаваемые данные, недоступные для хакеров.

Важные термины и концепции

Ниже приведены некоторые общие термины, которые следует знать при обсуждении компьютерных сетей:

  • IP-адрес : IP-адрес — это уникальный номер, присваиваемый каждому устройству, подключенному к сети, которая использует для связи Интернет-протокол. Каждый IP-адрес определяет хост-сеть устройства и местоположение устройства в хост-сети. Когда одно устройство отправляет данные другому, данные включают «заголовок», который включает IP-адрес отправляющего устройства и IP-адрес устройства назначения.

  • Узлы : Узел — это точка подключения внутри сети, которая может получать, отправлять, создавать или хранить данные. Каждый узел требует, чтобы вы предоставили некоторую форму идентификации для получения доступа, например IP-адрес. Несколько примеров узлов включают компьютеры, принтеры, модемы, мосты и коммутаторы. Узел — это, по сути, любое сетевое устройство, которое может распознавать, обрабатывать и передавать информацию любому другому сетевому узлу.

  • Маршрутизаторы : Маршрутизатор — это физическое или виртуальное устройство, которое отправляет информацию, содержащуюся в пакетах данных, между сетями. Маршрутизаторы анализируют данные в пакетах, чтобы определить наилучший способ доставки информации к конечному получателю. Маршрутизаторы пересылают пакеты данных до тех пор, пока они не достигнут узла назначения.

  • Коммутаторы : Коммутатор — это устройство, которое соединяет другие устройства и управляет обменом данными между узлами в сети, гарантируя, что пакеты данных достигнут конечного пункта назначения. В то время как маршрутизатор отправляет информацию между сетями, коммутатор отправляет информацию между узлами в одной сети. При обсуждении компьютерных сетей «коммутация» относится к тому, как данные передаются между устройствами в сети. Три основных типа переключения следующие:

    • Коммутация каналов , которая устанавливает выделенный канал связи между узлами в сети. Этот выделенный путь гарантирует, что во время передачи будет доступна вся полоса пропускания, что означает, что никакой другой трафик не может проходить по этому пути.

    • Коммутация пакетов предполагает разбиение данных на независимые компоненты, называемые пакетами, которые из-за своего небольшого размера предъявляют меньшие требования к сети. Пакеты проходят через сеть к конечному пункту назначения.

    • Коммутация сообщений отправляет сообщение целиком с исходного узла, перемещаясь от коммутатора к коммутатору, пока не достигнет узла назначения.

  • Порты : Порт идентифицирует конкретное соединение между сетевыми устройствами. Каждый порт идентифицируется номером. Если вы считаете IP-адрес сопоставимым с адресом отеля, то порты — это номера люксов или комнат в этом отеле. Компьютеры используют номера портов, чтобы определить, какое приложение, служба или процесс должны получать определенные сообщения.

  • Типы сетевых кабелей : Наиболее распространенными типами сетевых кабелей являются витая пара Ethernet, коаксиальный и оптоволоконный кабель. Выбор типа кабеля зависит от размера сети, расположения сетевых элементов и физического расстояния между устройствами.

Примеры компьютерных сетей

Проводное или беспроводное соединение двух или более компьютеров с целью обмена данными и ресурсами образует компьютерную сеть. Сегодня почти каждое цифровое устройство принадлежит к компьютерной сети.

В офисе вы и ваши коллеги можете иметь общий доступ к принтеру или системе группового обмена сообщениями. Вычислительная сеть, которая позволяет это, вероятно, представляет собой локальную сеть или локальную сеть, которая позволяет вашему отделу совместно использовать ресурсы.

Городское правительство может управлять общегородской сетью камер наблюдения, которые отслеживают транспортный поток и происшествия. Эта сеть будет частью MAN или городской сети, которая позволит персоналу городских экстренных служб реагировать на дорожно-транспортные происшествия, советовать водителям альтернативные маршруты движения и даже отправлять дорожные билеты водителям, проезжающим на красный свет.

The Weather Company работала над созданием одноранговой ячеистой сети, которая позволяет мобильным устройствам напрямую связываться с другими мобильными устройствами, не требуя Wi-Fi или сотовой связи. Проект Mesh Network Alerts позволяет доставлять жизненно важную информацию о погоде миллиардам людей даже без подключения к Интернету.

Компьютерные сети и Интернет

Интернет представляет собой сеть сетей, соединяющую миллиарды цифровых устройств по всему миру. Стандартные протоколы обеспечивают связь между этими устройствами. Эти протоколы включают протокол передачи гипертекста («http» перед всеми адресами веб-сайтов). Интернет-протокол (или IP-адреса) — это уникальные идентификационные номера, необходимые для каждого устройства, имеющего доступ в Интернет. IP-адреса сопоставимы с вашим почтовым адресом, предоставляя уникальную информацию о местоположении, чтобы информация могла быть доставлена ​​правильно.

Поставщики услуг Интернета (ISP) и поставщики сетевых услуг (NSP) предоставляют инфраструктуру, позволяющую передавать пакеты данных или информации через Интернет. Каждый бит информации, отправленной через Интернет, не поступает на каждое устройство, подключенное к Интернету. Это комбинация протоколов и инфраструктуры, которая точно сообщает информации, куда идти.

Как они работают?

Компьютерные сети соединяют такие узлы, как компьютеры, маршрутизаторы и коммутаторы, с помощью кабелей, оптоволокна или беспроводных сигналов. Эти соединения позволяют устройствам в сети обмениваться информацией и ресурсами.

Сети следуют протоколам, которые определяют способ отправки и получения сообщений. Эти протоколы позволяют устройствам обмениваться данными. Каждое устройство в сети использует интернет-протокол или IP-адрес, строку цифр, которая однозначно идентифицирует устройство и позволяет другим устройствам распознавать его.

Маршрутизаторы — это виртуальные или физические устройства, облегчающие связь между различными сетями. Маршрутизаторы анализируют информацию, чтобы определить наилучший способ доставки данных к конечному пункту назначения. Коммутаторы соединяют устройства и управляют связью между узлами внутри сети, гарантируя, что пакеты информации, перемещающиеся по сети, достигают своего конечного пункта назначения.

Архитектура

Архитектура компьютерной сети определяет физическую и логическую структуру компьютерной сети. В нем описывается, как компьютеры организованы в сети и какие задачи возлагаются на эти компьютеры. Компоненты сетевой архитектуры включают аппаратное обеспечение, программное обеспечение, средства передачи (проводные или беспроводные), топологию сети и протоколы связи.

Основные типы сетевой архитектуры

Существует два типа сетевой архитектуры: одноранговая (P2P) и клиент/сервер . В архитектуре P2P два или более компьютеров связаны как «равноправные», что означает, что они имеют равную мощность и привилегии в сети. Сеть P2P не требует центрального сервера для координации. Вместо этого каждый компьютер в сети действует как клиент (компьютер, которому требуется доступ к службе), так и сервер (компьютер, который обслуживает потребности клиента, обращающегося к службе). Каждый одноранговый узел делает некоторые из своих ресурсов доступными для сети, разделяя хранилище, память, пропускную способность и вычислительную мощность.

В сети клиент/сервер центральный сервер или группа серверов управляют ресурсами и предоставляют услуги клиентским устройствам в сети. Клиенты в сети общаются с другими клиентами через сервер. В отличие от модели P2P, клиенты в архитектуре клиент/сервер не делятся своими ресурсами. Этот тип архитектуры иногда называют многоуровневой моделью, поскольку он разработан с несколькими уровнями или уровнями.

Топология сети

Топология сети относится к тому, как организованы узлы и каналы в сети. Сетевой узел — это устройство, которое может отправлять, получать, хранить или пересылать данные. Сетевой канал соединяет узлы и может быть кабельным или беспроводным каналом.

Понимание типов топологии обеспечивает основу для построения успешной сети. Существует несколько топологий, но наиболее распространенными являются шина, кольцо, звезда и ячеистая сеть:

  • Топология шинной сети — это когда каждый сетевой узел напрямую подключен к основному кабелю.

  • В кольцевой топологии узлы соединены в петлю, поэтому каждое устройство имеет ровно двух соседей. Соседние пары соединяются напрямую; несмежные пары связаны косвенно через несколько узлов.

  • В топологии сети звезда все узлы подключены к одному центральному концентратору, и каждый узел косвенно подключен через этот концентратор.

  • Топология сетки определяется перекрывающимися соединениями между узлами. Вы можете создать полносвязную топологию, в которой каждый узел в сети соединен со всеми остальными узлами. Вы также можете создать топологию частичной сетки, в которой только некоторые узлы соединены друг с другом, а некоторые связаны с узлами, с которыми они обмениваются наибольшим количеством данных. Полноячеистая топология может быть дорогостоящей и трудоемкой для выполнения, поэтому ее часто используют для сетей, требующих высокой избыточности. Частичная сетка обеспечивает меньшую избыточность, но является более экономичной и простой в реализации.

Безопасность

Безопасность компьютерной сети защищает целостность информации, содержащейся в сети, и контролирует доступ к этой информации. Политики сетевой безопасности уравновешивают необходимость предоставления услуг пользователям с необходимостью контроля доступа к информации.

Существует много точек входа в сеть. Эти точки входа включают аппаратное и программное обеспечение, из которых состоит сама сеть, а также устройства, используемые для доступа к сети, такие как компьютеры, смартфоны и планшеты. Из-за этих точек входа сетевая безопасность требует использования нескольких методов защиты. Средства защиты могут включать брандмауэры — устройства, которые отслеживают сетевой трафик и предотвращают доступ к частям сети на основе правил безопасности.

Процессы аутентификации пользователей с помощью идентификаторов пользователей и паролей обеспечивают еще один уровень безопасности. Безопасность включает в себя изоляцию сетевых данных, чтобы доступ к служебной или личной информации был сложнее, чем к менее важной информации. Другие меры сетевой безопасности включают обеспечение регулярного обновления и исправления аппаратного и программного обеспечения, информирование пользователей сети об их роли в процессах безопасности и информирование о внешних угрозах, осуществляемых хакерами и другими злоумышленниками. Сетевые угрозы постоянно развиваются, что делает сетевую безопасность бесконечным процессом.

Использование общедоступного облака также требует обновления процедур безопасности для обеспечения постоянной безопасности и доступа. Для безопасного облака требуется безопасная базовая сеть.

Ознакомьтесь с пятью основными соображениями (PDF, 298 КБ) для обеспечения безопасности общедоступного облака.

Ячеистые сети

Как отмечалось выше, ячеистая сеть — это тип топологии, в котором узлы компьютерной сети соединяются с максимально возможным количеством других узлов. В этой топологии узлы взаимодействуют друг с другом, чтобы эффективно направлять данные к месту назначения. Эта топология обеспечивает большую отказоустойчивость, поскольку в случае отказа одного узла существует множество других узлов, которые могут передавать данные. Ячеистые сети самонастраиваются и самоорганизуются в поисках самого быстрого и надежного пути для отправки информации.

Тип ячеистых сетей

Существует два типа ячеистых сетей — полноячеистая и частичная:

  • В полноячеистой топологии каждый узел сети соединяется с каждым другим узлом сети, обеспечивая высочайший уровень отказоустойчивости. . Однако его выполнение обходится дороже. В топологии с частичной сеткой подключаются только некоторые узлы, обычно те, которые чаще всего обмениваются данными.
  • Беспроводная ячеистая сеть может состоять из десятков или сотен узлов. Этот тип сети подключается к пользователям через точки доступа, разбросанные по большой территории.

Балансировщики нагрузки и сети

Балансировщики нагрузки эффективно распределяют задачи, рабочие нагрузки и сетевой трафик между доступными серверами. Думайте о балансировщиках нагрузки как об управлении воздушным движением в аэропорту. Балансировщик нагрузки отслеживает весь трафик, поступающий в сеть, и направляет его на маршрутизатор или сервер, которые лучше всего подходят для управления им. Целями балансировки нагрузки являются предотвращение перегрузки ресурсов, оптимизация доступных ресурсов, сокращение времени отклика и максимизация пропускной способности.

Полный обзор балансировщиков нагрузки см. в разделе Балансировка нагрузки: полное руководство.

Сети доставки контента

Сеть доставки контента (CDN) — это сеть распределенных серверов, которая доставляет временно сохраненные или кэшированные копии контента веб-сайта пользователям в зависимости от их географического положения. CDN хранит этот контент в распределенных местах и ​​предоставляет его пользователям, чтобы сократить расстояние между посетителями вашего сайта и сервером вашего сайта. Кэширование контента ближе к вашим конечным пользователям позволяет вам быстрее обслуживать контент и помогает веб-сайтам лучше охватить глобальную аудиторию. CDN защищают от всплесков трафика, сокращают задержки, снижают потребление полосы пропускания, ускоряют время загрузки и уменьшают влияние взломов и атак, создавая слой между конечным пользователем и инфраструктурой вашего веб-сайта.

Потоковое мультимедиа, мультимедиа по запросу, игровые компании, создатели приложений, сайты электронной коммерции — по мере роста цифрового потребления все больше владельцев контента обращаются к CDN, чтобы лучше обслуживать потребителей контента.

Компьютерные сетевые решения и IBM

Компьютерные сетевые решения помогают предприятиям увеличить трафик, сделать пользователей счастливыми, защитить сеть и упростить предоставление услуг. Лучшее решение для компьютерной сети, как правило, представляет собой уникальную конфигурацию, основанную на вашем конкретном типе бизнеса и потребностях.

Сети доставки контента (CDN), балансировщики нагрузки и сетевая безопасность — все, что упоминалось выше, — это примеры технологий, которые могут помочь предприятиям создавать оптимальные компьютерные сетевые решения. IBM предлагает дополнительные сетевые решения, в том числе:

  • Устройства шлюза — это устройства, которые обеспечивают улучшенный контроль над сетевым трафиком, позволяют повысить производительность вашей сети и повысить ее безопасность. Управляйте своими физическими и виртуальными сетями для маршрутизации нескольких VLAN, для брандмауэров, VPN, формирования трафика и многого другого.
  • Direct Link обеспечивает безопасность и ускоряет передачу данных между частной инфраструктурой, мультиоблачными средами и IBM Cloud.
  • Облачные интернет-сервисы — это функции безопасности и производительности, предназначенные для защиты общедоступного веб-контента и приложений до того, как они попадут в облако. Получите защиту от DDoS-атак, глобальную балансировку нагрузки и набор функций безопасности, надежности и производительности, предназначенных для защиты общедоступного веб-контента и приложений до того, как они попадут в облако.

Сетевые сервисы в IBM Cloud предоставляют вам сетевые решения для улучшения вашего трафика, обеспечения удовлетворенности ваших пользователей и легкого выделения ресурсов по мере необходимости.

Приобретите навыки работы с сетью и получите профессиональную сертификацию IBM, пройдя курсы в рамках программы Professional Cloud Site Reliability Engineers (SRE).

Подпишитесь на IBMid и создайте учетную запись IBM Cloud.

Рекомендуемые продукты
  • Сетевая безопасность
  • Балансировщик нагрузки
  • Сеть доставки контента

Что такое PCB Shield? — Производство печатных плат и сборка печатных плат

Экранирование печатных плат — это механический метод использования проводящих, магнитных или обоих материалов для предотвращения электромагнитных помех в системе. Механические экраны представляют собой закрытые токопроводящие контейнеры, соединенные с землей печатной платы. Они эффективно уменьшают размеры рамочной антенны и поглощают и/или отражают часть излучения.

Нежелательные электромагнитные излучения печатных плат

Любое изделие, содержащее провода или дорожки и работающее на высоких частотах, излучает радиоволны. По мере того, как печатные платы становятся меньше и быстрее, одним из недостатков этой новой технологии являются серьезные проблемы с электромагнитной совместимостью (ЭМС). Электронные системы состоят из печатных плат (PCB), межсоединений, встроенных микросхем и кабелей ввода/вывода. В зависимости от тока, проходящего через проводники, и длины межсоединений эти межсоединения имитируют антенны при работе на высоких частотах, излучающие электромагнитные помехи.

Электромагнитная совместимость — ЭМС

ЭМС определяет, совместимо ли устройство с окружающей его электромагнитной средой и не создает помех. Если он не излучает ЭМ-энергию на таком уровне, который вызывает электромагнитные помехи (ЭМП) в других устройствах поблизости, он называется электромагнитно-совместимым. Существуют международные стандарты, определяющие уровень выбросов. Таким образом, производители должны контролировать и измерять электромагнитное излучение, чтобы контролировать их. Отсутствие совместимости может вызвать узкополосные и широкополосные помехи другому электронному оборудованию на близком расстоянии, а также утечку данных.

Запросить PCB Shiend Quote Now

Эффекты электромагнитных помех

Экран электромагнитных помех PCB

Энергия, вызывающая электромагнитные помехи, может быть в виде кондуктивных, излучаемых и электростатических разрядов (ЭСР). ЭМП могут даже физически повредить работающее оборудование, поэтому нежелательные электромагнитные (ЭМ) излучения представляют собой одну из наиболее важных проблем, которые необходимо учитывать при проектировании электронных систем. EMC следит за тем, чтобы системы работали должным образом при соблюдении определенных мер безопасности. Процесс ЭМС отслеживает требования к тестированию и помехи между оборудованием, расположенным в непосредственной близости друг от друга на печатной плате. Хотя это может произойти в любом диапазоне частот, обычно это происходит выше 50 МГц, в таких случаях необходимо заземление, экранирование от электромагнитных помех и внимание к расстоянию и расположению дорожек на этапе проектирования.

Существуют определенные простые рекомендации по проектированию печатных плат для обеспечения электромагнитной совместимости, которые позволяют сэкономить время и деньги.

  • Все высокоскоростные сигналы на печатной плате должны быть привязаны к сплошной плоскости. Обратный путь модели для таких сигналов на печатной плате представляет собой большой участок металла (многоугольник заземления меди, размещенный в соседних слоях с сигналом дифференциальной пары) или плоский слой. Это становится опорной плоскостью.
  • Протекание тока по любой дорожке на печатной плате должно завершать весь контур цепи и возвращаться к источнику через базовую плоскость. Ток в работающей печатной плате течет от источника питания или от выходов к последующим компонентам.
  • Обратный ток всегда должен выбирать путь с наименьшим «импедансом» и формировать наименьшую петлю по отношению к пути падающего тока, чтобы минимизировать индуктивность петли.

Одним из способов устранения нежелательных электромагнитных помех является экранирование печатной платы.

Печатные платы Arduino

Печатные платы Arduino производятся как готовые к использованию и содержат все необходимые рабочие схемы. Его ядро ​​содержит компактный микроконтроллер/компьютер с чипом Atmega328. Платформа Arduino содержит светодиоды, разъемы, микроконтроллеры и многое другое. Печатные платы Arduino питаются от источника тока через USB-порт с помощью USB-кабеля. Адаптеры питания переменного тока в постоянный можно использовать для внешнего источника питания.

Запросить производство и сборку печатных плат

Типы печатных плат Arduino

Платы Arduino имеют открытый исходный код. Это позволяет пользователям легко настраивать проекты и инструменты. Доступно несколько плат Arduino, в том числе:

  • Arduino UNO,
  • Red Board,
  • LilyPad Arduino,
  • Arduino Leonardo,
  • Arduino Mega.

Каждый из вышеперечисленных компонентов отличается техническими характеристиками, функциями и применением, а также тем, как они используются в различных электронных проектах. В этой статье мы сосредоточимся на платах Arduino Mega и Arduino Mega Protoshield.

Отражение и поглощение

Экранирование EMI/EMC может использоваться для покрытия части системы или всей системы. Это защищает передачу сигнала от внешних помех и предотвращает потерю информации. Экранирование имеет две основные цели:

  • Отражение (R) происходит, когда энергия электромагнитной волны попадает в экран и отражается обратно. и
  • Поглощение (А) происходит, когда любая остаточная энергия электромагнитной волны, которая не отражается, поглощается экраном, и остаточная энергия выходит с другой стороны.

Как экранировать печатную плату

Металлические экраны или банки добавляются для защиты печатной платы от электромагнитных помех, чтобы ограничить критические области на печатной плате. Экранирование, закрывающее четыре стороны и верхнюю часть, припаяно к плоскости заземления под компонентами. Этот тип защиты называется клеткой Фарадея. В идеале экран должен полностью закрывать компоненты, чтобы блокировать все излучения. Однако отверстия в экране необходимы для теплового охлаждения, швов, регулировок и точек пайки на плате.

Типы экранирования печатных плат

Радиочастотное экранирование печатных плат

Экранирование от электромагнитных помех или экранирование от электромагнитных помех, препятствующее радиочастотному и электромагнитному излучению, называется радиочастотным экранированием. Этот тип экранирования снижает влияние радиоволн, электромагнитных полей и электростатических разрядов. Токопроводящая оболочка, используемая для блокировки электростатических полей, также известна как клетка Фарадея.

Экранирование Arduino

Экранирование печатной платы Arduino EMI — это плата, которую можно установить поверх платы Arduino. Его контакты экрана вставлены в разъемы, расположенные по обеим сторонам платы Arduino. У Arduino есть большой выбор шилдов, предназначенных для прототипирования.

Запросить производство и сборку печатных плат сейчас

Почему Arduino Shields лучше других?

Arduino — это аппаратный дизайн с открытым исходным кодом с большим разнообразием недорогих экранов от разных поставщиков. Эти щиты представляют собой платы, подключаемые поверх печатной платы Arduino для расширения ее возможностей. Щиты легко монтируются и дешевы в производстве.

Платы Arduino Shield просты в использовании.

Платы Arduino Shield имеют обширную библиотеку примеров, что упрощает их изучение и использование. Библиотека включает образцы кода, которые пользователи могут настроить для адаптации сборки.

Платы Arduino Shield недорогие.

Стандартный Arduino Uno очень удобен для кармана, так же как и большинство шилдов недороги и обладают отличной функциональностью.

Платы Arduino Shield можно наращивать

Несколько плат можно ставить друг на друга, чтобы объединить их функции, поскольку в Arduino нет определенного количества «слотов». Для подключения экранов контакты экрана вставляются в разъемы, расположенные по обеим сторонам платы Arduino. Объединение Arduino Mega Proto Shield вместе создает целую систему.

Почему Arduino Shield можно складывать?

Экраны Arduino позволяют сделать печатную плату многоцелевой. Их можно наращивать, чтобы комбинировать различные функции и упаковывать электронику для этой схемы на той же площади, что и Arduino. Шилды Arduino должны использовать контакты самой платы Arduino, поэтому для составных шилдов должны использоваться одни и те же контакты и/или контакты GND, потому что для любого обмена данными между вашим Arduino и другим устройством требуется общий GND.

Запросить стоимость изготовления и сборки печатных плат сейчас

Использование экранов Arduino

Экраны Arduino, размещенные поверх плат Arduino, расширяют возможности платы для следующих целей:

  • Подключение к интернет-сетям,
  • Управление двигателем,
  • Управление ЖК-дисплеем и
  • Установление беспроводной связи.

Экраны могут быть простыми или сложными в зависимости от их назначения и продаются в виде комплектов или предварительно собранных. Комплекты обеспечивают гибкость сборки/сборки платы Arduino в соответствии с конкретными потребностями. Некоторые комплекты требуют, чтобы вы собрали схемы плат, хотя более сложные экраны могут быть уже в основном собраны, и для них нужны только штыревые контакты.

Типы шилдов Arduino

Различные шилды, доступные для использования. Шилды Arduino — это готовые печатные платы, которые соединяются с другими платами Arduino и повышают совместимость между платами Arduino. Arduino Shields включает в себя: беспроводные экраны

  • ,
  • Ethernet Shield,
  • GSM Shield и
  • Proto Shield.

В этой статье мы сосредоточимся на платах Arduino Mega и Arduino Mega Protoshield.

Спецификации Arduino Mega Shield

Arduino Mega Proto Shield имеет 54 входных и выходных контакта. 4 из этих контактов предназначены для аппаратного порта, 14 контактов предназначены для выхода ШИМ, а 16 контактов используются в качестве аналоговых входов. Mega также имеет разъем ICSP, разъем питания, одно USB-соединение и один контакт REST.

Платы Arduino Mega могут быть подключены к компьютерам через USB-соединения и питаются от батареи или адаптера переменного тока.

Что такое протощит?

ProtoShield — один из многих щитов Arduino. Prototyping Shield создан для облегчения создания прототипов, он упрощает разработку пользовательских схем. Вы можете настроить свой проект, припаяв детали к области прототипирования. Вы также можете использовать макетные платы без пайки для проверки схем перед пайкой. ProtoShield создает простые соединения между макетной платой и Arduino.

Arduino Mega ProtoShield

Плата Arduino MEGA 2560 используется для проектов, требующих большого объема оперативной памяти, линий ввода-вывода и памяти эскизов. Его рекомендуется использовать для 3D-принтеров и проектов робототехники, поскольку он имеет 54 цифровых входа/выхода, 16 аналоговых входов и большее пространство для вашего эскиза. Arduino Mega Proto Shield — это сверхбольшой протоэкран, специально разработанный для защиты Arduino Mega от возможных повреждений или царапин от нового устройства.

Корпус Arduino Mega Proto Shield, размещенный на печатной плате Arduino Mega, упрощает подключение и управление двигателями или более сложные операции, такие как превращение печатной платы в сложное электронное устройство. Компоненты Arduino Mega Protoshield — это 2 кнопки и полный набор сверхдлинных гнездовых разъемов для стекирования.

Плата Arduino Mega Proto Shield имеет дополнительные соединения для всех контактов ввода/вывода Arduino MEGA. В нем также есть место для установки интегральных схем поверхностного монтажа и сквозных схем, что позволяет превратить вашу пользовательскую схему Arduino в единый модуль.

Запросить производство и сборку печатных плат

Arduino Eagle Mega ProtoShield

Используя программное обеспечение для проектирования AUTOCAD EAGLE, вы можете легко и эффективно настроить Arduino Mega Proto Shield.

Что такое ОРЕЛ?

EAGLE — это программное обеспечение для автоматизации электронного проектирования (EDA). Это позволяет разработчикам печатных плат (PCB) соединять трассировку печатных плат, размещение компонентов и принципиальные схемы. EAGLE имеет обширную библиотеку, что упрощает ее использование разработчиками печатных плат. Он поддерживает только 64-битные операционные системы, минимальное графическое разрешение 1024×768 пикселей и 3-кнопочную мышь с колесиком. Autodesk EAGLE хорошо работает со следующими операционными системами:

  • Требуется Microsoft® Windows® 7 или новее.
  • Linux® на базе ядра 2.6 для компьютеров Intel, X11 с минимальной глубиной цвета 8 бит на пиксель, следующие библиотеки времени выполнения: libssl.so.1.0.0, libcrypto.so.1.0.0 и CUPS для печати.
  • Apple® Mac OS® X версии 10.10 или выше для компьютеров Intel.

Использование AUTOCAD EAGLE для Arduino Mega Shield

Библиотека Arduino имеет 12 вариантов, включая mega. Преобразовать любой проект в библиотеку EAGLE Arduino Mega Shield несложно. Следующие шаги должны помочь. При создании дизайна первое, что вам может понадобиться, это удалить все, кроме контура платы и разъемов. Использование Designblock может показаться проще, но создание библиотеки всегда лучше.

  • Загрузите схему из редактора схем EAGLE.
  • Выберите «Файл/Экспорт/Библиотеки» и выберите вариант «объединить в одну библиотеку», чтобы настроить библиотеку со всеми вашими компонентами.
