Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Instagram big_remont

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель.

Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Instagram vsetepliepoli

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Instagram major19ov

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

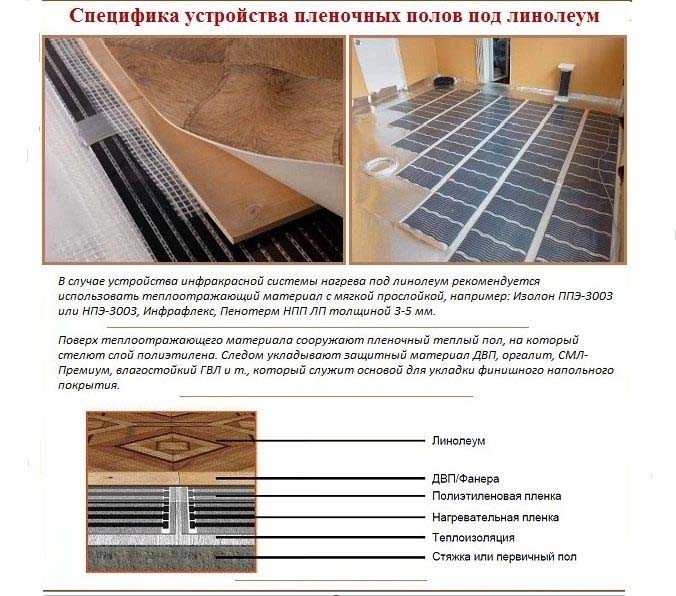

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Instagram albastroy

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли.

Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Instagram caleo_global

Шаг 3: Раскладываем пленку

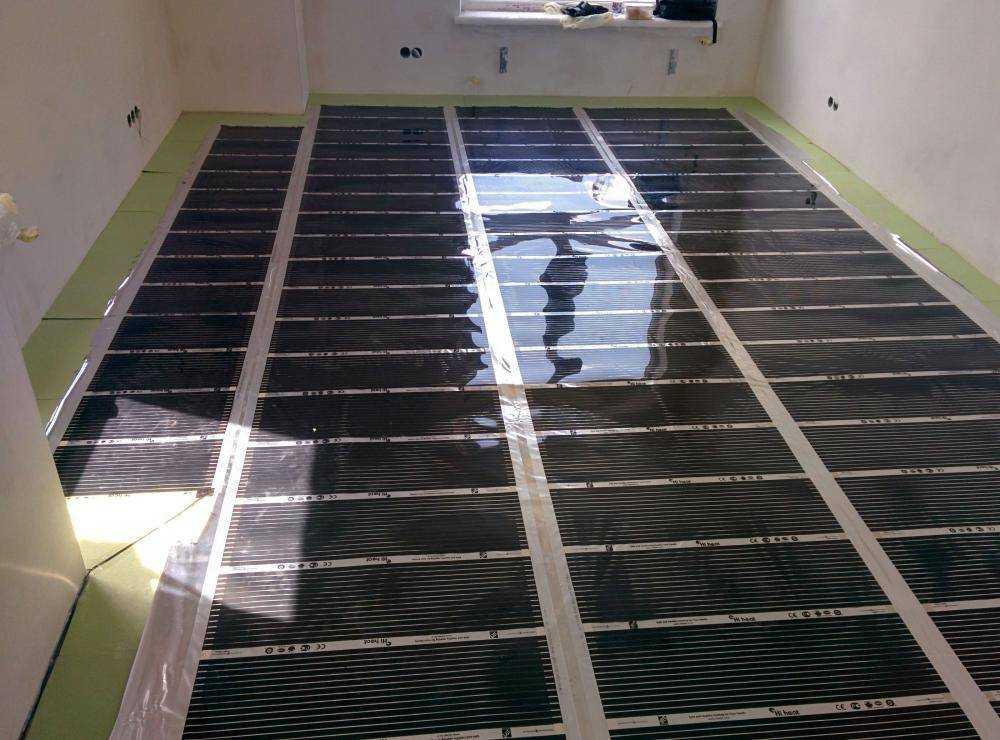

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Instagram foton_electrika_irk

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Instagram md.group.kz

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Instagram md.group.kz

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Instagram elektromontazhplius

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Instagram elektromontazhplius

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение.

Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Instagram rostov_daewoo_enertec

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

Материал подготовила

Инна Ясиновская

установка, монтаж теплого пола, как укладывать, как уложить пленку, инструкция по укладке инфракрасного пола, как подключить, подключение

Содержание:

Как работают инфракрасные теплые полы, и каковы их основные плюсы
Комплектация пленочных теплых полов
Составление схемы укладки под ламинат — как укладывать правильно
Предварительные работы
Монтаж и подключение пленочного инфракрасного пола
Запуск системы обогрева после соединения ее с терморегулятором

Использование ламинированных панелей в качестве напольного покрытия с каждым днем становится все популярнее. Покрытие внешне смотрится весьма красиво, при этом цена остается доступной практически для каждой современной семьи даже со средним уровнем дохода. Материал способен практически в полной мере имитировать натуральную древесину, привнося в интерьер свой неповторимый комфорт и уют.

Конечно, до уюта от настоящего дерева еще весьма далеко. Однако существует промежуточный вариант, дающий возможность решить такую проблему – а именно, использовать пленочный теплый пол под ламинат. О нем, собственно, и пойдет речь ниже.

Изо всех разновидностей теплых полов именно инфракрасный пленочный пол под ламинат будет оптимальным выбором, так как он идеально подходит для укладки под данное покрытие. А если сюда еще добавить и легкость укладки пленочного отопления, в данном случае и сомневаться не приходится – смело останавливайте свой выбор именно на этом варианте.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением.

Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции. Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат. Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Комплектация пленочных теплых полов

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.
Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом. Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
Терморегулятор, то есть блок управления системой теплого пола. По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м², иногда в продаже можно встретить и более мощные приборы – 440 Вт/м². Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Согласно инструкции укладка теплого пола под ламинат должна выполняться на подложку с толщиной не менее 3 мм. Желательно использовать фольгированный материал, который будет отражать инфракрасные лучи по направлению в комнату. Тем не менее проследите, чтобы поверхность подложки не проводила ток. Между собой полотнища подложки стыкуются с помощью специального скотча.

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными. Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя.
По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов. Согласно нормам данное расстояние должно составлять не менее 25-30 см.
Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений.

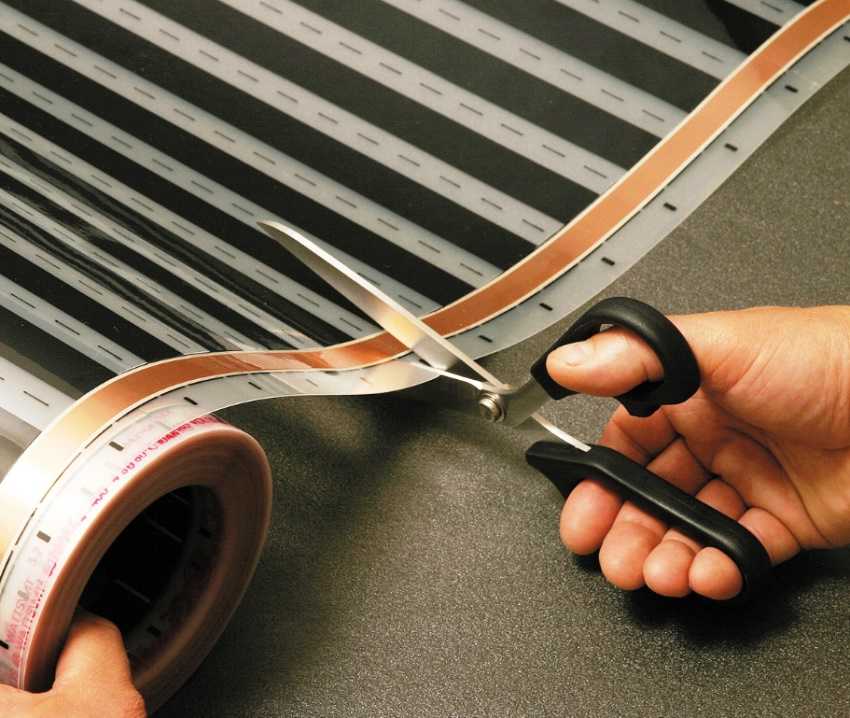

Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала.
Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест.
Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий. Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить. Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать.

Последнее, что стоит предусмотреть на схеме, это локализация термодатчика. Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя.

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Предварительные работы

По инструкции монтаж теплого пола под ламинат можно производить только на предварительно подготовленное основание – ровное, без дефектов поверхности, покрытое грунтовкой.

Дальнейшие подготовительные работы сводятся к следующему:

Вся поверхность чернового пола должна быть тщательно очищена от пыли и любых фрагментов мусора – это позволит избежать повреждения подложки и пленки с нагревательными элементами.
На следующем этапе на поверхности пола по всей площади помещения необходимо расстелить специальную подложку под ламинат. Укладывать подложку необходимо фольгированной стороной к верху. Укладка отдельных полотен производится встык с фиксацией к поверхности пола на двухстороннем скотче. Кроме того, швы между полосами проклеивают строительным скотчем с фольгированной поверхностью.
Выбирая подложку, обратите особое внимание на ее толщину. Ее должно быть достаточно, чтобы при укладке в прорезанные пазы термодатчика кабелей, клеммных соединений и заизолированных контактов, уровень пленочного покрытия не поднимался. Кроме того, конструктивные элементы системы не должны мешать укладке ламината.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом. Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.

Если все-таки произошел порыв или разрез токопроводящего, или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.
Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.
В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.
На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.
Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.
Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.
Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки. Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.
Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

После того как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схеме, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 ^оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительны на общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцевым напольным покрытием (= сухой способ укладки) теплый пол.

В случае реализации отличных от фальцевых напольных покрытий, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половые доски или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общие реакции на изменение требуемой температуры и запуск системы отопления будут несколько медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
Желательно оставлять зазор не менее 10 см по периметру вокруг стен.
Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.п., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты теплопотерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM. COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка разъемов, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции разъемов угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой пленкой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Таким образом, разделительный слой для заливки стяжки должен быть образован путем укладки второго слоя полиэтиленовой пленки и приклеивания ее к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы обогрева. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления является самым простым и в то же время самым быстрым способом проверки правильности подключения и функционирования угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Углеродный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т.е. они либо нагревают, либо не нагревают . Следовательно, ими можно управлять с помощью контакторов, а регулирование изменением напряжения излишне сложно. Важной частью любой системы теплого пола является термостат с датчиком температуры пола. По стандарту температура пола не должна превышать 29°С в жилых помещениях (33°С в ванных комнатах), поэтому важно использовать термостат с внутренним (по которому мы регулируем температуру в помещении) и внешним (по которому мы контролируем температуру пола) датчик температуры. Более подробную информацию о регулировании нагревательных пленок можно найти в этой статье.

Вы находитесь в процессе выбора системы отопления для своего дома? Мы будем рады подготовить для вас необязывающее ценовое предложение. Не стесняйтесь и отправьте нам свой проект через контактная форма и вместе мы найдем подходящее решение.

Нагревательная пленка 100 Вт/м², ширина 50 см, подготовленная к монтажу

Бединерфройндлихкеит
Товарный ассортимент
Preisgestaltung
Бестеллабвиклунг
Лиферунг
Сервис и поддержка
Алекс
23. 03.2023
Innerhalb kürzester Zeit geliefert! Ich habe die Produkte sowohl im WoMo als auch im WoWa verbaut, hervorragend!
zum Infrarot-Fussboden Bewertungsprofil
Shopauskunft
4,76 / 5,00
242 Bewertungen
Настройки конфиденциальности данных
Указанные здесь настройки сохраняются в «локальном хранилище» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).
Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.
Выбрать/Отменить все
YouTube
Дополнительная информация
Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie YouTube (Google). Это позволяет нам улучшить ваш пользовательский интерфейс и сделать нашу веб-сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube. Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.
Описание:
Встраивание видео
Процессинговая компания:
Google Inc.
Условия эксплуатации: Ссылка
ReCaptcha
Дополнительная информация
Для отправки форм на этой странице вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google. С вашего согласия будет встроена reCAPTCHA, служба Google, позволяющая избежать спам-сообщений через контактные формы. Эта услуга позволяет нам предоставить нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис предотвращает компрометацию наших сервисов спам-ботами. После того, как вы дали свое разрешение, вас могут попросить ответить на запрос безопасности для отправки формы. Если вы не согласны, к сожалению, вы не можете использовать форму. Пожалуйста, свяжитесь с нами другим способом.
Описание:
Остановка спам-ботов
Процессинговая компания:
Google Inc.
Условия эксплуатации: Ссылка
Google Analytics 4
Дополнительная информация
Dies ist ein Webanalysedienst.
Дополнительные данные: анонимный IP-адрес, дата и место службы, информация, клики, приложение, информация о браузере, генерируемая информация, поддержка JavaScript, дополнительные сведения, URL-адрес реферера, стандартная информация, информация, виджет-взаимодействие ан
Описание:
Анализ
Обрабатывающая компания:
Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE
Условия эксплуатации: Ссылка
Отслеживание конверсий Google Ads
Дополнительная информация
Mit dem Google Ads Conversion Tracking können wir unseren Werbeerfolg im Google Werbenetzwerk messen. Wir schalten Werbung im Google Werbenetzwerk, damit unsere Angebote besser gefunden werden. Wir versuchen dabei Werbung so оптимальный wie möglich zu gestalten. Auch um Werbekosten so gering wie möglich zu halten. Dies spiegelt sich in unseren Preisen wieder 😉
Erhobene Daten: zufallsgenerierte USER-ID
Описание:
Маркетинг
Обрабатывающая компания:
Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE
Условия эксплуатации: Ссылка
Выбрать/Отменить все
Настройки конфиденциальности данных
Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки. После того, как вы дали свое согласие, сторонние данные могут быть загружены. Для этого на вашем устройстве могут храниться сторонние файлы cookie. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).
