Плёночный тёплый пол под линолеум

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

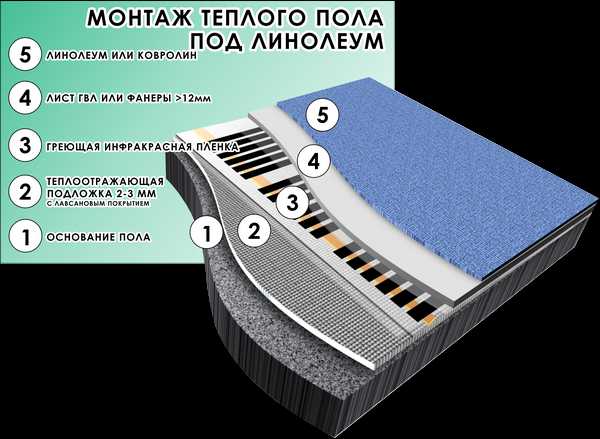

Теплый пол под линолеум

Линолеум может быть:

• На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
• Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;

Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов;

Резиновый линолеум

Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием;

Гомогенный однослойный линолеум

Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы.

Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Содержание

1. Пошаговая инструкция укладки
2. Видео – Как подключить регулятор к теплому полу
3. Как протестировать функциональность нагрева пола
4. Финишное покрытие теплого пола
5. Практические советы
6. Видео – Процесс укладки пленочного пола под линолеум

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится пленочный теплый пол (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

• В корзину

  66000,00 ₽

• В корзину

  17856,00 ₽

• В корзину

  5779,00 ₽

• В корзину

  3786,00 ₽

• В корзину

  2118,00 ₽

Комплект пленочного теплого полаВыбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на полУкладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленкеКрепление контактного зажима к термопленкеУстановленный на термопленку контактный зажим (вид снизу)Пример правильной установки изоляции линии отреза медной шиныОкончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажимеПример правильной установки нижнего листа изоляции для контактных зажимовУстановка верхнего листа изоляцииВид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры полаДатчик прикрепляется к термопленке битумной изоляциейстановленный и приклеенный датчик температуры пола. Вид снизу термопленкиУстановленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установкиУстановка терморегулятора для пленочного теплого полаМеханический терморегуляторУстановка терморегулятора

Видео – Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Инфракрасный пол под линолеум

25 января 2016

Статьи

Уложить инфракрасный теплый пол под линолеум своими руками не составит труда даже новичку.

В зависимости от типа основания, монтаж пленочного пола под линолеум может происходить двумя способами. Это:

• Монтаж теплого пола непосредственно на черновой пол. Данный способ применяется, если поверхность пола ровная и твердая. Можно использовать классическую инфракрасную пленку либо инновационное нагревательное полотно «ЛамиПол®».

• Установка инфракрасного пола на лагах. Такой способ применяется преимущественно на старых деревянных полах со щелями и «играющими» досками. Монтаж ИК-пола прямо на основание может привести к нарушениям в работе оборудования и его выходу из строя.

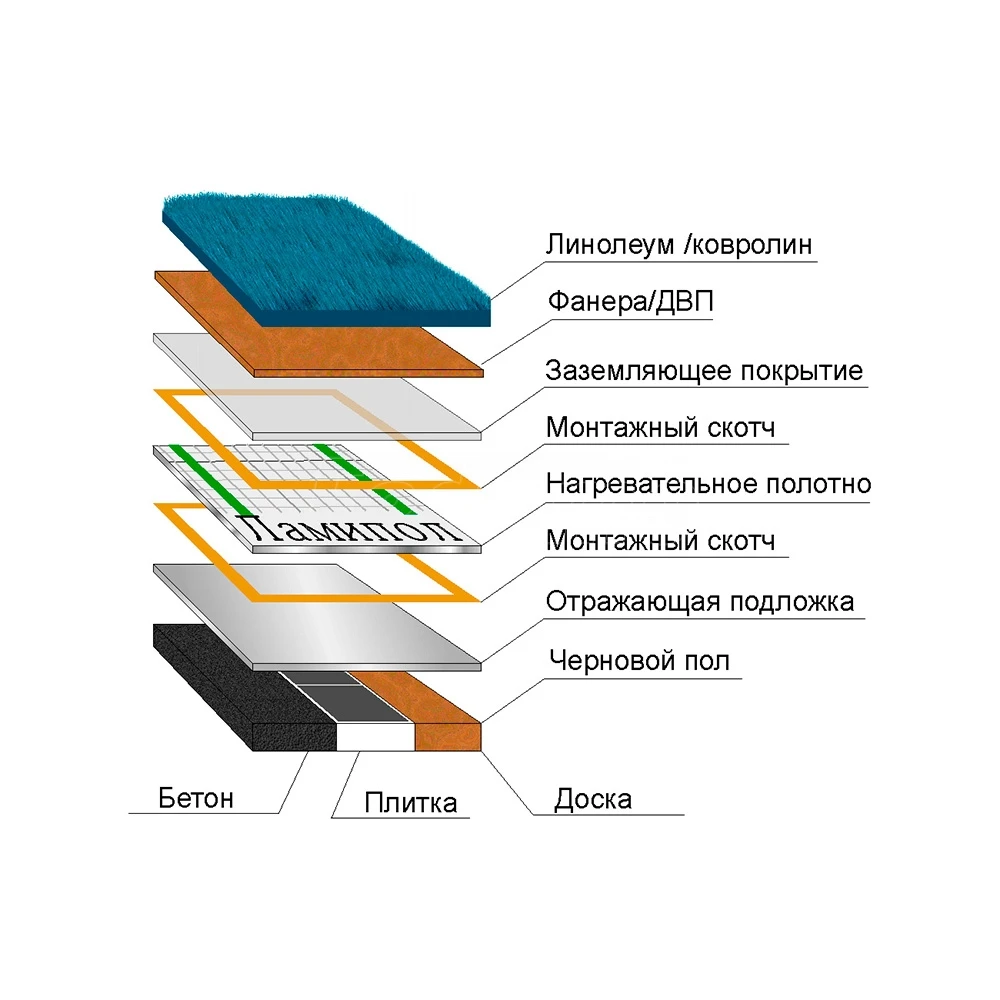

Схема монтажа 1 (рис. 1). Инфракрасное нагревательное полотно под линолеум на бетонное перекрытие, поверх старой плитки, на доски

• Линолеум
• Фанера/ДВП
• Заземляющее покрытие
• Монтажный скотч (для фиксации полотна)
• Инфракрасное полотно «ЛамиПол®»
• Монтажный скотч (для фиксации подложки)
• Отражающая подложка для теплого пола, 3-4 мм
• Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 1. Установка инфракрасного полотна под линолеум

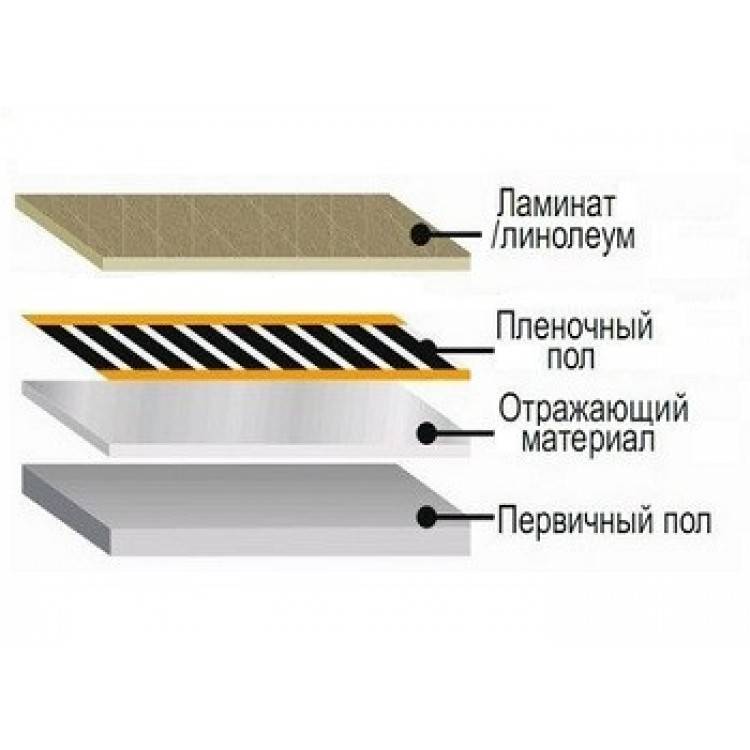

Схема монтажа 2 (рис. 2). Инфракрасный пленочный пол под линолеум на бетонное перекрытие, поверх старой плитки, на доски

• Линолеум
• Фанера/ДВП
• Заземляющее покрытие
• Монтажный скотч (для фиксации пленки)
• Инфракрасная пленка
• Монтажный скотч (для фиксации подложки)
• Отражающая подложка для теплого пола, 3-4 мм
• Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 2. Установка инфракрасной пленки под линолеум

Схема монтажа 3 (рис. 3). Инфракрасный теплый пол под линолеум на деревянный пол (установка на лагах)

• Линолеум
• Фанера/ДВП
• Заземляющее покрытие
• Монтажный скотч (для фиксации пленки)

• Инфракрасная пленка
• Монтажный скотч (для фиксации подложки)

• Отражающая подложка для теплого пола, 3-4 мм
• Фанера, 1 см
• Теплоизоляция
• Деревянное основание (лаги) с шагом 55 — 60 см
• Гидроизоляция
• Черновой пол (бетонное перекрытие, поверх старой плитки, доски, фанера и т. д.)

Рис. 3. Установка инфракрасной пленки на деревянный пол под линолеум

Лаговый способ укладки инфракрасного пола под линолеум, монтаж которого относительно прост, позволяет наиболее эффективно расходовать энергию на обогрев.

Приведенные способы укладки системы обогрева обладают преимуществами относительно классического кабельного обогрева. Монтаж сухим способом осуществляется в самые короткие сроки, не требует особенных навыков в ремонте, уложить таким способом инфракрасное полотно и сделать теплый пол под линолеум своими руками сможет каждый.




Теплый пол под ЛВТ | Лучистое тепло для винила

Виниловые напольные покрытия и роскошная виниловая плитка (LVT), включая линейки Amtico и Karndean, хорошо подходят для использования с напольным отоплением.

Мгновенное ценообразование

Теплый пол под виниловым полом

Warmup предлагает широкий ассортимент продукции для винилового напольного отопления. Электрический теплый пол подходит для виниловых полов. Температура системы отопления с винилом не должна превышать 81°F. Поэтому, если вы рассматриваете лучистое отопление с виниловыми панелями в качестве единственного источника тепла, сначала выполните расчет тепловых потерь, чтобы убедиться, что пол с подогревом будет обеспечивать вас достаточным количеством тепла.

Электрические системы для виниловых полов

Наиболее подходящая система подогрева пола для виниловых полов зависит от того, какой вид виниловых полов вы используете. Существуют различные типы виниловых напольных покрытий со свойствами, которые влияют на технические требования к системе подогрева пола. Обязательно уточните у своего оценщика, какой тип винилового напольного покрытия вы будете использовать.

Тросовые системы

Чтобы соответствовать требованиям для большинства виниловых полов, мы рекомендуем кабельно-мембранные системы DCM-PRO, StickyMat или DCM-PRO с тросовыми и фиксирующими лентами. Не забывайте всегда покрывать систему подогрева пола слоем самовыравнивающейся смеси глубиной 3/8 дюйма, чтобы защитить систему от влаги перед укладкой винилового напольного покрытия.

DCM-PRO — система разъединения с подогревом, предназначенная для быстрой установки во всех помещениях.

Система напольных ковриков с подогревом

StickyMat имеет ультратонкую проволоку диаметром 1/8″, которая не поднимает уровень пола. Система состоит из предварительно проложенного нагревательного провода, легко прикрепленного к клейкой сетке.

Система StickyMat

StickyMat имеет ультратонкую проволоку диаметром 1/8″, которая не поднимает уровень пола.

Система DCM-PRO

DCM-PRO — система развязки с подогревом, предназначенная для быстрой установки.

Температура пола и термостат

Температура вашей системы подогрева пола не должна превышать 81°F с виниловыми полами. Использование нашего термостата и напольного зонда, запрограммированного на винил, гарантирует, что ваша система не нагреет пол выше 81°F. В ассортименте термостатов Warmup для теплого пола есть контроллеры для любых нужд. 6iE Smart WiFi Thermostat обладает невероятно интеллектуальными функциями, которые гарантируют безопасное и эффективное использование отапливаемого помещения. Термостат дает вам полный контроль над настройками отопления и позволяет вам наслаждаться теплым помещением, когда это необходимо, без лишних затрат энергии.

Перенос лимитов тепла

Все, что находится над обогревателем, включая подложку, верхний слой и чистовую отделку пола, должно соответствовать ограничениям, установленным в таблице ниже. Если производитель винилового напольного покрытия указывает, что его следует использовать вместе с подложкой, подложка должна быть толщиной не более 3–6 мм и должна быть воздухопроницаемой.

При использовании системы с виниловым напольным покрытием следует соблюдать осторожность, чтобы обеспечить эффективную работу системы, и мы не рекомендуем устанавливать систему, если не соблюдаются указанные ниже ограничения. Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

Перенос лимитов тепла
Тог	Не более 2,5
Р СИ	Не более 0,25
Значение R (США)	Не более 1,42
Значение U	Не менее 4,0

Получите бесплатную мгновенную смету сегодня

Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.

пошаговая инструкция по укладке пленочной ИК системы

Линолеум – относительно недорогое и простое в монтаже напольное покрытие. Но не всегда хорошо переносит нагрев. Поэтому, выбирая теплый пол под линолеум, необходимо ориентироваться на ряд факторов. Вам следует ознакомиться с указанными ориентирами, согласны?

Мы подскажем, какой вариант системы теплого пола лучше выбрать для укладки под ламинированное покрытие. Здесь вы узнаете, как его установить, какие технологические правила следует соблюдать при сборке. Основываясь на наших рекомендациях, вы сможете обустроить комфортное жилое пространство своими руками.

Содержание статьи:

• Правильный выбор марки линолеума
• Инфракрасная пленка – идеально
• Подготовка к укладке теплого пола
• Руководство по установке системы
• Особенности укладки линолеума 900 99
• Выводы и полезное видео по тема

Правильный выбор марки линолеума

Бытует мнение, что линолеум – это полностью синтетическое напольное покрытие, которое при нагревании выделяет опасные для здоровья химические вещества, например, фенол.

Также в укор линолеуму ставят плохую способность переносить жару. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум — вид линолеума, изготовленный из натуральных материалов. Такое покрытие отлично смотрится и сочетается с теплым полом

Наконец, изначально материал создавался не для передачи тепла, а для защиты от холода, проникающего снизу. Все это верно, но лишь отчасти. Линолеум отличается простотой укладки и умеренной стоимостью, поэтому остается чрезвычайно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создавать новые виды линолеума. Среди них есть такие, которые отлично передают тепло, переносят умеренную жару без ущерба для внешнего вида и не выделяют никаких вредных испарений.

Можно выделить пять основных типов линолеума:

• алкидный или грифталь;
• нитроцеллюлоза, она же коллоксилин;
• стяжка или резина;
• винил, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу можно отметить, что первые три варианта использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин совсем не подходит для использования в жилых помещениях.

Галерея изображений

Фото

Выбор линолеума на специализированном рынке

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка

Самая популярная версия линолеума – это версия из ПВХ. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, имеет приятно демократичную цену. После монтажа виниловое покрытие почти всегда источает не очень приятный характерный запах, который со временем выветривается.

Тем не менее, линолеум ПВХ не опасен, он пригоден для помещений, в которых проживают люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна быть пометка, что данное покрытие предназначено для укладки на системы теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизоляционного материала, который совершенно не нужен над теплым полом.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Выбрать нужный материал поможет маркировка на упаковке напольного покрытия (+)

Натуральный линолеум, он же мармолеум – передовое слово на рынке напольных покрытий. В состав материала входят исключительно натуральные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошкообразный известняк и красители природного происхождения.

Разумеется, при нагревании такой материал не может выделять никаких вредных веществ, только природные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это справедливо и для виниловых материалов.

Мармолеум можно упрекнуть только в солидной цене, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не меняет цвет со временем, а также эффективно противостоит огню.

Выбирая линолеум для теплого пола, нужно обратить внимание на толщину материала. Слишком тонкое покрытие обнажит все неровности основания, чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка – идеальна

Как известно, теплый пол делится на две основные группы: водяной и электрический, одной из разновидностей которых является инфракрасный вариант. Система, излучающая ИК-излучение, энергозависима, поскольку для ее работы требуется электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, именно поэтому именно инфракрасный теплый пол считается отличным выбором для укладки под линолеум.

Как уже было сказано, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не проявятся сразу, со временем они проявятся в виде деформации, размягчения, вздутия и т. д.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на квадратный метр отапливаемая площадь. предоставляет именно такие параметры.

Фотогалерея

Фото

Инфракрасное пленочное напольное покрытие – одно из самых простых и быстрых решений для устройств теплого пола. В отличие от водяных полов, инфракрасные системы можно укладывать в квартирах

Технология устройства карбонового теплого пола предельно проста: пленка укладывается полосами на пол и подключается к силовым приборам

Пленка с карбоновыми полосками легко излучает инфракрасное тепло вырезы на панели

Для сборки и подключения карбонового теплого пола, в комплекте есть все приспособления и приспособления. К комплекту прилагается инструкция, описывающая все моменты установки

Системы инфракрасного обогрева абсолютно безопасны, разрешены к использованию при обустройстве детских садов и медицинских учреждений

Инфракрасное излучение отличается направленностью действия. Эффективен даже на открытых площадках, верандах, лоджиях

Полы из карбоновой пленки отлично работают вместе с любыми строительными материалами и отделкой, не наносят вреда даже чувствительной древесине

Для управления системой карбонового отопления используется терморегулятор, к которому ИК секций можно подключить

Углеродная инфракрасная пленка рулон

Укладка карбоновой пленки

Резка пленочной системы на панелях

Процесс сборки инфракрасного пола

Система пленочного отопления в детском саду

Устройство карбонового пола на лоджии пиломатериалы

Инфракрасная система управления полом

Название «пленочный» этот материал получил благодаря внешнему виду. Это действительно двухслойная полимерная пленка, внутри которой находятся углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое излучает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы в виде черных полос шириной около 15 мм соединены контактными стержнями из меди и серебра. Полимерный слой надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в какой-то степени полезными для человека.

Уложить пленочный теплый пол несложно, так как не нужно «мочить» работу по заливке стяжки. Эта система обеспечивает равномерный обогрев помещения, поддается автоматической настройке и может быть интегрирована в систему типа «умный дом».

Еще одним положительным моментом является легкий демонтаж теплого пола. При необходимости можно просто снять напольное покрытие, снять пленку и уложить на новое основание даже в другой комнате. Энергозатраты при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического нагревательного кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа необходимо тщательно подготовиться к работе. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых стационарные предметы мебели или крупная бытовая техника будут плотно прилегать к полу. Прокладывать сюда инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладываются встык по длине помещения. Это уменьшит количество стыков отдельных полос и облегчит монтаж теплого пола

Затем составьте план укладки полосы пленки. Чем меньше линий разреза, тем меньше соединений потребуется и тем проще будет установка. Поэтому вдоль длинной стороны помещения укладывают кинопленку. Когда план составлен, можно рассчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить расположение датчиков температуры и термостата.

В комплект поставки пленочного теплого пола под линолеум обычно входят инфракрасная пленка и коннекторы, которые комплектуются из двух частей, датчики температуры и терморегулятор, а также битумная клейкая лента, выполняющая роль изолятора.

Дополнительно необходимо приобрести:

• кабель питания;
• теплоизоляционный материал;
• пленка для гидроизоляции основания; Контакторы
• (для работы с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, подходящих для пленочного пола, достаточно обширен.

Для самостоятельного выполнения монтажа инфракрасного пола потребуются самые обычные инструменты: пассатижи, отвертка, монтажный нож, рулетка, рулетка, ножницы и т. д.

Могут использоваться , пробковые материалы, жидкие композиты и др. Под линолеум успешно применяется вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешен к использованию с теплыми полами. Применение теплоизоляционного материала с покрытием из металлической фольги недопустимо.

Самый сложный инструмент, который вам понадобится при установке, это специальный инструмент для обжима контактных разъемов. Но при некоторой сноровке для этого подойдут и обычные пассатижи.

Кроме того, необходимо подготовить отвертку и кусачки, ножницы и монтажный нож для резки пленки, а также изоляционные материалы, молоток и т. д. Таким способом можно изготовить линолеум, используя самые обычные строительные инструменты.

Руководство по установке системы

Если план раскладки пленки уже составлен, и все материалы и инструменты уже подготовлены, можно начинать работу с подготовки основания. Его необходимо сделать чистым и максимально ровным.

Сама пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может привести к их повреждению.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно провести лишь небольшой поверхностный ремонт, но иногда необходимо залить свежую стяжку

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку старая база. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и при необходимости устранить индивидуальные перепады высоты.

На подготовленное основание укладывается слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют стыки скотчем. Утеплитель должен лечь очень ровно, при правильной подготовке основания проблем в этом плане, как правило, не возникает.

Нарезка инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разделов указаны специальные места, обозначенные пунктиром. Если разрезать в других местах, пленка наверняка повредится.

Места для резки инфракрасной пленки обозначены на материале пунктирными линиями. Не пренебрегайте этой инструкцией, чтобы не испортить систему.

Самый узкий кусок пленки, отрезанный по пунктирной линии, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет делать полоски нужной длины в нужном количестве. Чем меньше разрезов, тем проще установка.

Вырезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосу нужно класть той стороной вверх, которая указана в инструкции производителем.

Пленка должна быть тщательно выровнена, чтобы она плотно прилегала к основанию. Недопустимо наличие воздушного зазора между нагревательными лентами и теплоизоляцией. После того, как полоски пленки уложены, можно приступать к монтажу контактов.

Соединительный хомут монтируется на медную полосу и зажимается с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать так, чтобы одна часть элемента находилась между слоями пленочной оболочки и крепилась к медной шине, а вторая часть находилась снаружи.

Коннектор устанавливается так, чтобы его часть находилась между слоями оболочки инфракрасной пленки. Для фиксации соединения можно использовать обычные пассатижи

После этого нужно спрятать под кусочки битумной изоляции все места соединения биметаллической шины с ЛЭП. Все контакты полоски, не соединенные с проводами, также нуждаются в изоляции. Они расположены на противоположной стороне соединения.

После завершения работ по утеплению следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не смещалась при укладке линолеума.

Все места контакта при укладке инфракрасной пленки необходимо изолировать битумной лентой, которая входит в комплект. Битумная изоляция клеится отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его вешают на стену в легкодоступном месте. Подключение должно быть выполнено в соответствии со схемой. Неопытным электрикам-мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики размещаются под пленкой и соединяются проводами с терморегулятором.

Чтобы скрыть кабель, идущий от термостата, в стене можно сделать стенку. Если ремонт уже закончен, кабель прокладывается по стене и закрывается декоративным пластиковым коробом. Внизу для маскировки кабеля используется плинтус. Края кабеля питания соединяются с помощью разъемов и обжимаются пассатижами.

Для того, чтобы установка датчика температуры и подключенные к нему провода не выделялись на пленке инфракрасного теплого пола, в тепле аккуратно вырезается подобие канала и углубления подходящей формы -изоляционный материал

Затем точка подключения изолируется. В местах установки утеплителя, а также в месте крепления термодатчика к пленке появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Во избежание этого с помощью монтажного ножа прорежьте углубления в слое теплоизоляционного материала. Это устранит разницу в высоте, и поверхность пленки снова станет ровной.

На этом можно считать законченным, осталось проверить характеристики системы перед установкой напольного покрытия. Для этого на пленку подается питание. Для начала нужно с помощью электрического тестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме показана процедура подключения пленочного пола к источнику питания. Терморегулятор должен быть установлен в доступном для обслуживания месте.

После этого проверьте степень нагрева каждой отдельной полоски. Если тепла нет или одни участки холоднее или жарче других, значит, установка была выполнена неправильно. Возможные ошибки должны быть найдены и устранены.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Также не стоит резать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие утепления – одна из самых частых причин выхода из строя теплого пола.

Особенности укладки линолеума

Под линолеум также необходимо подготовить основание. Сначала поверх инфракрасной пленки укладывается слой полиэтилена. Этот материал выполняет функцию гидроизоляции.

Отдельные полосы укладываются внахлест 10-20 см и фиксируются скотчем. При этом перемещаться по поверхности инфракрасной пленки нужно очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Затем монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящей основой для линолеума. Этот вид напольного покрытия поставляется в рулонах, поэтому перед укладкой его рекомендуется расстелить и оставить на несколько дней.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и дождаться выравнивания покрытия

В случае с теплым полом процесс можно улучшить. Линолеум укладывают на основу из ДВП без фиксации, а затем включают инфракрасную пленку. Под воздействием тепла процесс выравнивания будет проходить быстрее. Регулятор температуры должен быть установлен на 28 градусов или чуть меньше. Для линолеума эта температура считается оптимальной.

После того, как покрытие станет достаточно ровным, останется только закрепить линолеум на основании.
