План электрики в дизайн-проекте: Правильная разводка электрики в квартире, советы как создать дизайн-проект

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

FOUR POINT DESIGN BUILD INC

Разводка электропроводки в квартире: что такое план электрики?
Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

OLGA IEVLEVA Interior design & decoration

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки
В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

Kohler

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Collectie and Jasmine Orchard Styling

Разработка дизайн-проекта электрики: вопросы дизайнера
Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

• Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.
• Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Forsythe General Contractors, Inc.

• Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

  План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Flavin Architects

• Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

• Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.
• Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

Bruce Stafford Architects

План разводки электропроводки в доме: особенности функциональных зон
Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

Agate Architecture, LLC

План разводки в квартире: место подключения приборов
В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Людмила Кришталева

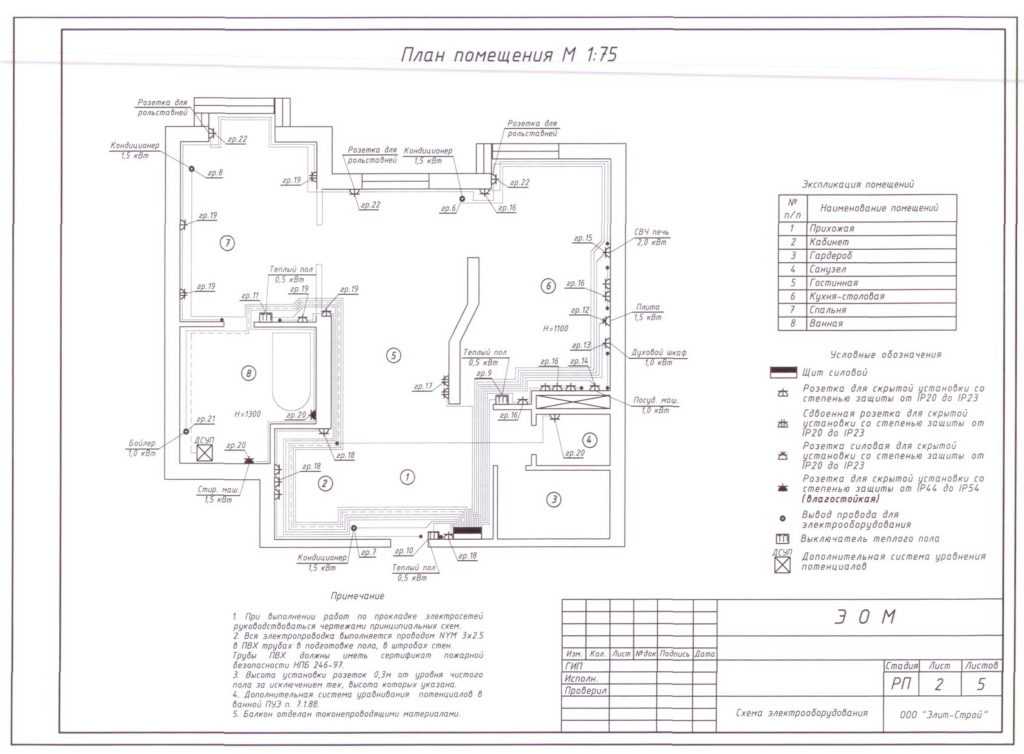

Дизайн-проект электрики в квартире: как сделать общую схему
На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

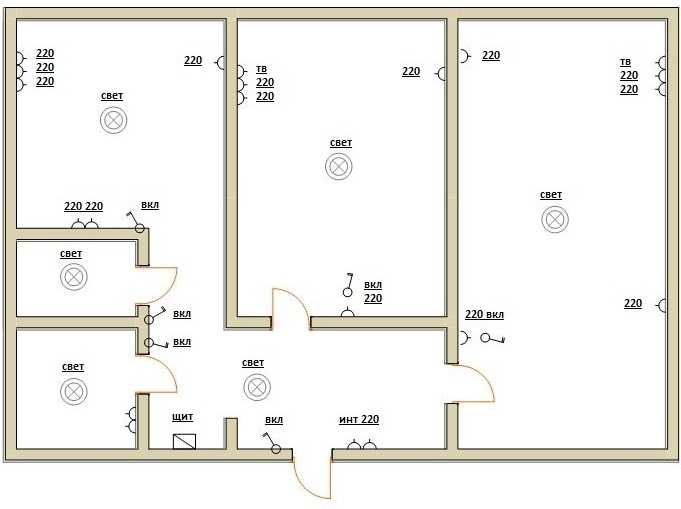

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Содержание

• Выбор способа прокладки электропроводки в квартире
  • Открытая проводка
  • Скрытая проводка
• Расчет и выбор схемы электроснабжения
  • Расчет проводки
  • Выбор схемы электропроводки
• Монтаж электропроводки
• Вывод

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм². В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

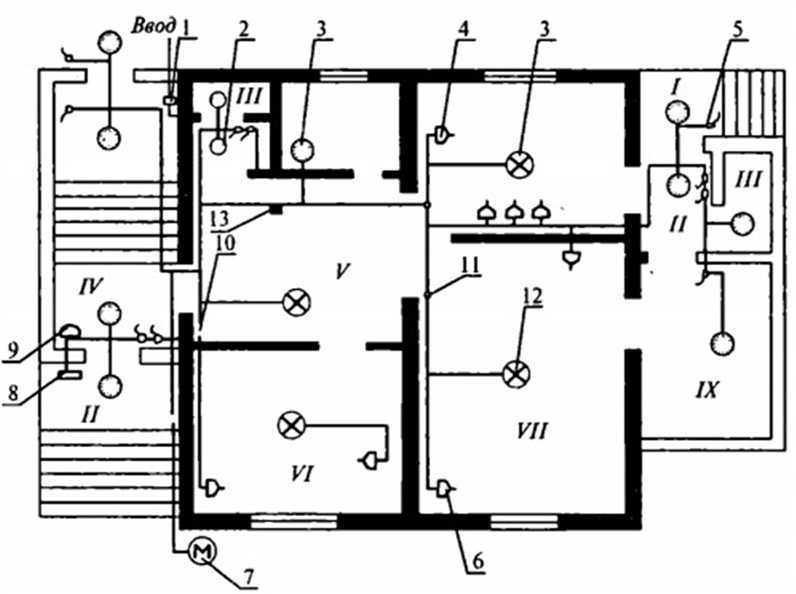

Электрический план 101: Знать основы электрического плана

План рисуется в определенном масштабе и представляет собой схему или перечень нескольких этапов. Он показывает все детали ресурсов и времени для достижения цели. Итак, что такое план электроснабжения ? Давайте обсудим это кратко с его целью и кучей примеров. Если вам это интересно, продолжайте читать.

Что такое план электроснабжения?

Электрический план иногда называют электрическим чертежом или электрической схемой. Это тип технического чертежа, который обеспечивает визуальное представление и описывает схемы и электрические системы. Он состоит из электрические символы и линии, которые демонстрируют электрические конструкции инженера своим клиентам. Короче говоря, электрический план описывает положение всех электрических аппаратов.

Электрический чертеж может включать все основные детали, описанные ниже:

• Соединение электрических проводов и других частей системы
• Подключение различных компонентов и приспособлений к системе
• Линии электропередач с указанием размера, напряжения, номинала и мощности
• Силовые трансформаторы, а также соединения их обмоток
• Главные выключатели, прерыватель связи и выключатели с предохранителями
• Другое необходимое оборудование, такое как солнечные панели, аккумуляторы, генераторы, кондиционеры и т. д.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Базовая электрическая схема

Назначение и преимущества электрической схемы

Цели электрической схемы

Зачем нужен электрический план или чертеж? Вы, должно быть, думаете, зачем тратиться на точный электрический план. План электрооборудования предназначен для следующих целей:

• Эти чертежи жизненно важны для документирования, передачи информации и устранения неполадок в ваших энергосистемах на месте.
• Точные и обновленные чертежи позволяют вашему зданию соответствовать всем нормам и правилам.
• План охватывает все аспекты. Основное внимание уделяется таким областям, как освещение, электроника, бытовая техника и т. д.
• Также учитывается структура здания. Например, если в здании есть перила, лестницы или любые другие компоненты, будут внесены соответствующие изменения.
• Это инструмент тщательного планирования, поскольку он дает всестороннее представление об электрической и электропроводной системе вашего здания.
• Помогает распределить питание на различные приборы и оборудование за счет точной работы и установки элементов.

Преимущества плана электроснабжения

• В плане указаны все потенциальные риски, необходимые для оперативного внесения поправок до возникновения каких-либо существенных повреждений.
• Помогает обеспечить безопасную, эффективную и бесперебойную работу вашей системы.
• План электроснабжения экономит время, позволяя избежать задержек и проблем. Проект точно определяет все, чтобы предотвратить опасные ситуации; таким образом, это помогает профессионалам выполнять свою работу вовремя.
• Это также экономит деньги, потому что никому не хочется тратить больше денег, чем у них уже есть. Проект включает в себя все детали, такие как длина провода, тип кабеля и другие детали, которые вам понадобятся для завершения вашего проекта. Таким образом, вам не придется тратить значительную сумму денег на ненужные вещи.
• План электроснабжения предотвращает травмы, поскольку он точно определяет все предполагаемые области здания, которые могут нанести вред технику.

Как составить план электроснабжения?

Отличная электрическая планировка значительно добавляет эстетики и комфорта зданию. На вашем чертеже должны быть указаны типы светильников, расположение, кабели, переключатели и проводные устройства. Тем не менее, электрический план может выглядеть страшно и сложно, но это не так. Это указатели, которые вы должны помнить при составлении плана электроснабжения.

Шаг 1: Знайте свою планировку

Либо используйте программное обеспечение, либо миллиметровую бумагу и сделайте чертеж различных комнат в масштабе. Обязательно включите такие элементы, как шкафы, прилавки, плиты, кровати и другие различные символы.

Шаг 2: Запланируйте заранее

После завершения компоновки сосредоточьтесь на электрической схеме. Проводка проходит через потолки, стены и пол, прежде чем они будут оштукатурены, проложены и закреплены.

Шаг 3. Использование внутренней планировки в качестве отправной точки

Возле входов и выходов разместите вентилятор, выключатели переменного тока и свет. Теперь разместите электрические розетки возле прилавков и столов. Затем решите, где разместить крупные бытовые приборы, такие как телевизор, компьютер, стиральная машина, принтер и т. д.

При составлении плана электроснабжения задайте себе несколько вопросов:

• Размещать ли выключатели в удобном месте?
• Электрическая нагрузка во всех цепях в порядке?
• Размещаю ли я достаточно легкодоступных емкостей?

Шаг 4. Пройдитесь по своему плану

Когда вы закончите свой план, распечатайте его и пройдитесь по дому, держа его в руках. Поскольку нет стен и электричества, расположение можно легко изменить; поэтому представьте, что вы включаете и подключаете электроприборы. Это позволит разместить выключатели и розетки в лучших местах.

Используйте EdrawMax Online для создания плана электроснабжения

● Чтобы создать план электроснабжения, откройте EdrawMax Online (https://www.edrawmax.com/online/) на своем компьютере и перейдите к План здания > План электроснабжения и телекоммуникаций .

• Если щелкнуть значок +, вы будете перенаправлены на пустую страницу; Либо щелкните любой шаблон в галерее, чтобы открыть его в редакторе, после чего вы сможете начать работу с готовым шаблоном.

● Чтобы создать электрическую схему с нуля, используйте библиотеку символов. Перетащите символы, чтобы создать план. Добавьте окна, двери, светильники, выключатели и электрические розетки. Кроме того, вы можете изменить его размер с помощью инструментов редактирования и масштабирования.

● Закончив, сохраните или экспортируйте рисунок.

Советы по составлению планов электроснабжения

Вот несколько советов, которые следует учитывать при составлении плана электроснабжения.

1. Подумайте о размещении мебели

Планирование того, как вы собираетесь расставить мебель, очень важно, потому что у вас будет представление о том, где вы собираетесь разместить выключатели света и электрические розетки. Большинство людей совершают эту ошибку и в конечном итоге помещают их в неудобные места.

2. План дополнительных розеток

Ремонт может привести к потере значительной суммы денег. Допустим, вы хотите приобрести боковые настольные лампы, кухонные потолочные светильники и т. д. Возможно, вы купите это не сейчас, а через несколько месяцев или год спустя. Наличие этих дополнительных электрических розеток избавит вас от большого беспорядка. Таким образом, очень важно планировать другие приборы сейчас.

3. Используйте разные типы освещения

Обязательно используйте различные типы освещения для надлежащего освещения вашего дома, такие как акцентное освещение, окружающее освещение и рабочее освещение.

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

СКАЧАТЬ

Бесплатные шаблоны планов электроснабжения

Вот несколько шаблонов, которые вы можете использовать бесплатно для создания плана электроснабжения.

План электропроводки дома . Создайте план электроснабжения дома с помощью этого шаблона. Он показывает расположение света, розеток и выключателей, а также то, как они подключены.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

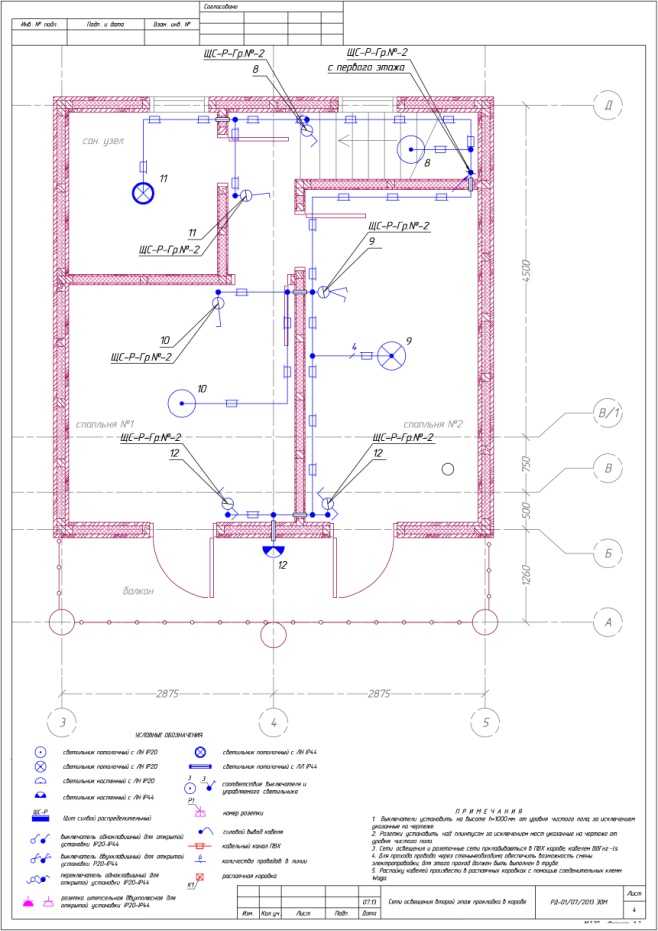

План электропроводки дома

План электроснабжения офиса — этот шаблон от SmartDraw позволит вам настраивать и редактировать, а также поможет вам создать электрический чертеж за считанные минуты.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

План электроснабжения офиса

План электропроводки подвала . Если вы хотите начать быстро, используйте этот шаблон плана электроснабжения подвала и спроектируйте его в соответствии с вашими требованиями.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Схема электропроводки в подвале

Схема электроснабжения палаты пациентов . С помощью этого шаблона легко создайте план электроснабжения палаты пациента.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

План электроснабжения палаты пациентов

Базовый план электроснабжения — это настраиваемый шаблон, который можно легко загрузить и распечатать. Быстро создавайте высокоуровневые электрические планы.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Базовый план электроснабжения

Программное обеспечение для планирования электропроводки дома — простое составление планов электропроводки

Вы хотите сделать свой план домашней проводки

?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о символах плана домашней проводки, о том, как составить план домашней проводки, и примерах плана проводки . Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Простое в использовании программное обеспечение для плана домашней проводки с готовыми символами и шаблонами. Это помогает делать точные и качественные планы электропроводки, планы домашней электропроводки, планы электропроводки в доме, планы электропроводки в подвале и многие другие электропроводки с наименьшими усилиями.

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно снизу.

Схема домашней проводки

1. Символы, необходимые для схемы домашней электропроводки

Когда вы собираетесь составить план проводки , встроенная библиотека символов содержит наиболее часто используемые символы плана проводки, включая освещение, выключатели, розетки и некоторые отдельные приборы, такие как потолочный вентилятор, дверной звонок, детектор дыма, монитор, и тревога. План домашней электропроводки обычно создается на основе исходной структуры плана этажа. Следовательно, основные символы плана этажа, такие как стены, мебель и техника, также необходимы.

Вы можете найти больше электрических символов для проектирования схем.

Электротехника и телекоммуникации

Осветительные приборы

Стена, оболочка и структура

2. Создайте план домашней электропроводки со встроенными элементами

Прежде чем проводить электропроводку в доме, необходимо составить схему электропроводки, чтобы распланировать розетки, выключатели, освещение и подключить их. Однако, если вы новичок в этой области, вам необходимо просмотреть несколько полезных видеоуроков, которые научат вас основам электромонтажа и электротехники. После этого, когда вы начнете составлять свой собственный план электропроводки, не забудьте выбрать для себя идеально подходящее программное обеспечение для проектирования.

EdrawMax содержит широкий набор электрических и осветительных символов, что делает схему подключения легкой задачей для всех. Как показано на рисунке ниже, это простая программа для создания схем подключения с интуитивно понятным интерфейсом. Если вы не рисуете профессионально и вам не нужен сложный рисунок в формате САПР, это ваш лучший выбор!

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

3.

Как сделать план домашней электропроводки с помощью видеоурока

Шаг 1.

С помощью EdrawMax легко создать план домашней электропроводки. Чтобы открыть новую страницу чертежа, перейдите к встроенному центру шаблонов, выберите Building Plan и дважды щелкните один из шаблонов Electrical and Telecom Plan , чтобы начать рисование.

Шаг 2.

Чтобы открыть соответствующие библиотеки, щелкните значок Библиотека → План этажа . Затем вы найдете список библиотек символов плана этажа и просто решите добавить то, что хотите использовать.

Шаг 3.

Перетащите необходимые фигуры на холст, чтобы создать план проводки.

Шаг 4.

Используйте быстрые и мощные инструменты форматирования в EdrawMax и меняйте цвет или стили линий и символов. По завершении вы можете экспортировать рисунок в различные форматы, включая PDF, HTML, Word, Excel, PPT, Visio, PNG, JPG и т. д.

4.

Бесплатные редактируемые примеры и шаблоны схемы подключения

Ниже приведены несколько примеров схемы подключения, которые можно загрузить и использовать в качестве шаблонов. Когда вы загружаете и открываете пример, необходимые библиотеки символов, такие как освещение, электричество и телекоммуникации, уже открыты. Поэтому, если вы начнете с этих шаблонов, это будет даже быстрее.

Пример плана домашней проводки

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Пример плана домашней проводки

План электропроводки дома

Нажмите, чтобы загрузить и использовать этот шаблон.
