Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

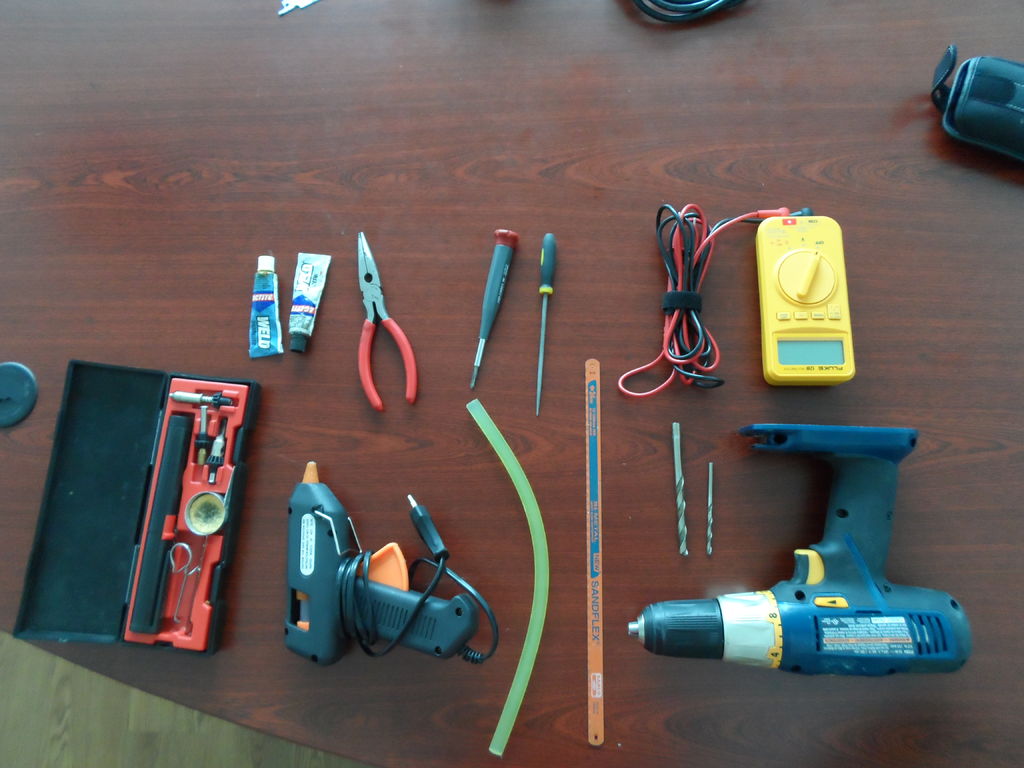

Шаг 2: Необходимый инструмент

Материалы:

  • (1) изношенная батарея 18 В
  • (1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
  • (1) электрическая розетка IEC C14 (для входящего переменного тока)
  • (1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
  • (1) кабель питания компьютера (имеет ответный разъем для розетки C14)
  • (1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
  • (1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

  • небольшая отвертка
  • плоскогубцы
  • кусачки
  • пистолет с горячим клеем
  • эпоксидная смола
  • паяльник
  • лезвие бритвы
  • ножовочный диск
  • дрель
  • мультиметр

Шаг 3: Потрошим батарею

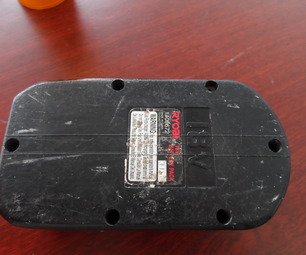

  1. Используя отвертку, удалите 6 винтов в основании батареи
  2. Отделите две половины корпуса и вытащите батарейный блок.
  3. Сохраните (2) желтые квадратные кнопки и стальную пружину.
  4. Отрежьте провода, идущие от аккумулятора к клеммной колодке.
  5. Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

Проложите провод. Есть 2 варианта

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

  • (2) зажимные половинки
  • (1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

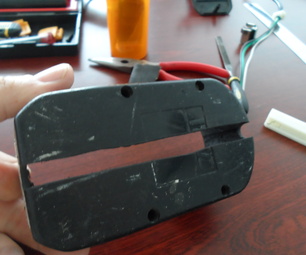

  1. Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
  2. Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
  3. На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

  1. Пропустите провод через паз нижней крышки.
  2. Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
  3. Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
  4. Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

  1. Отрежьте около 10 см от 20-сантиметрового открытого провода.
  2. Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
  3. Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
  4. Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
  5. Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
  6. Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

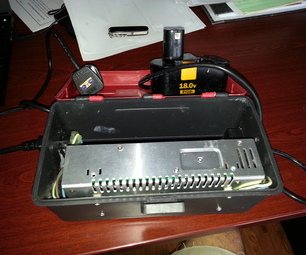

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

  1. Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
  2. Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

  1. Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
  2. Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
  3. Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
  4. Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
  5. В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
  6. Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

  1. Подсоедините выводы разъемов к указанным выводам источника питания.
  2. Установите поверх клемм источника питания пластиковую защитную крышку.
  3. Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
  4. Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
  5. Вставьте адаптер аккумулятора в розетку постоянного тока.
  6. С помощью выключателя подайте питание.
  7. Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
  8. Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
  9. Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Как переделать аккумуляторный шуруповерт на 220 В

Со временем батарея аккумуляторного шуруповерта изнашивается, поэтому его приходится заряжать все чаще и дольше. Чтобы ее не менять, можно перевести инструмент на питание от сети, обеспечив тем самым его бесперебойную работу. При наличии блока питания это можно сделать буквально за полчаса.
Как переделать аккумуляторный шуруповерт на 220 В

Основные материалы:


  • блок питания 12 В - http://ali.pub/45tmu2;
  • полипропиленовая труба 20 мм;
  • изолента;
  • кабель.

Чтобы все работало корректно, важно подобрать блок питания соответствующий параметрам конкретной модели шуруповерта. В данном случае используется блок АИДА БШ 12 ПРО на 12В. Также может применяться любой аналог. При выборе блока необходимо смотреть не только на его рабочее напряжение, но и максимальный ток нагрузки. В идеале если он равен не менее 30А. Если ток окажется меньше, то шуруповерту будет не хватать крутящего момента или при нагрузке начнет срабатывать защита блока.

Переделка шуруповерта на 220 В


Чтобы перевести питание шуруповерта из аккумулятора на сеть, необходимо добраться до его контактов питания. Для этого нужно разобрать корпус аккумуляторного блока. Присутствующие в нем батареи извлекаются.
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В
Поскольку контакты аккумуляторов остаются на снятых батареях, то чтобы вернуть их в корпус, нужна его доработка. Для этого из 20-й полипропиленовой трубы отрезаю 2 короткие трубки. Их длина должна соответствовать высоте блока снятых батарей. Необходимо, чтобы отрезки входили в корпус аккумулятора шуруповерта.
Как переделать аккумуляторный шуруповерт на 220 В
Скорей всего один из краев трубок придется немного подрезать, поскольку он будет упираться в выступы на крышке.
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В

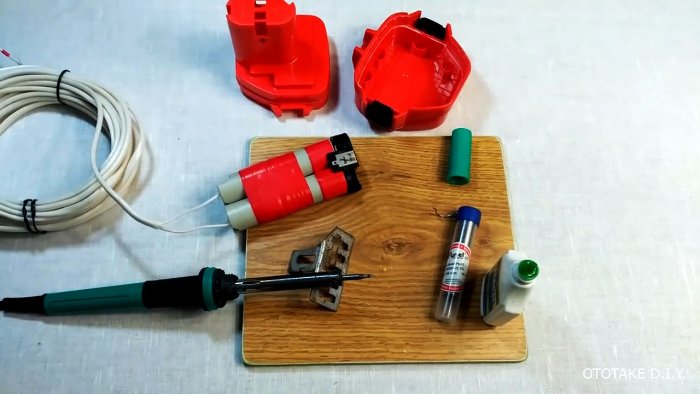

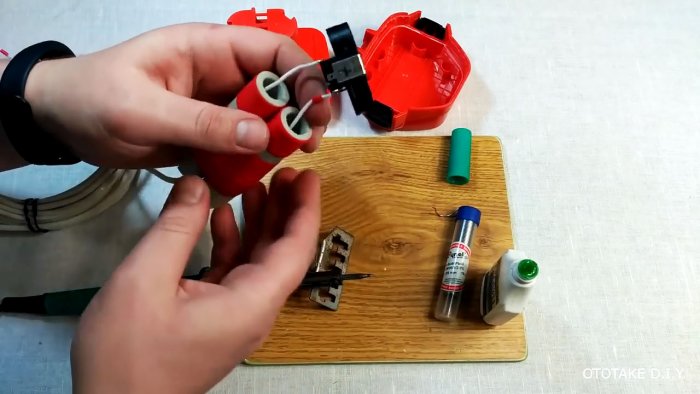

Далее нужно снять контактные пластины из батарей и переставить их на трубки. Чтобы они насаживались плотно, каждую трубку следует обмотать изолентой, увеличив тем самым посадочный диаметр. После этого к контактам припаивается кабель удобной длины, и они окончательно фиксируются на трубках.
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В

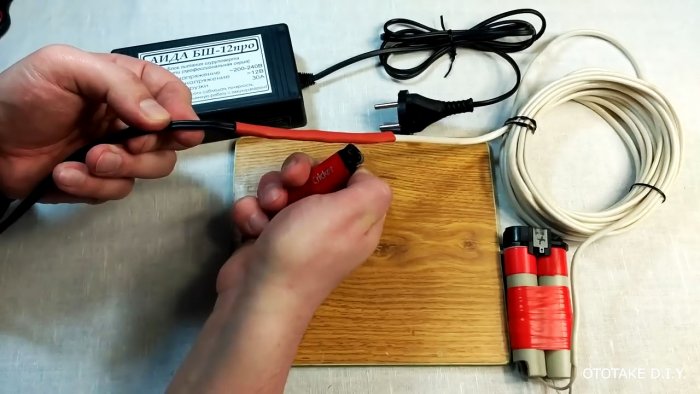

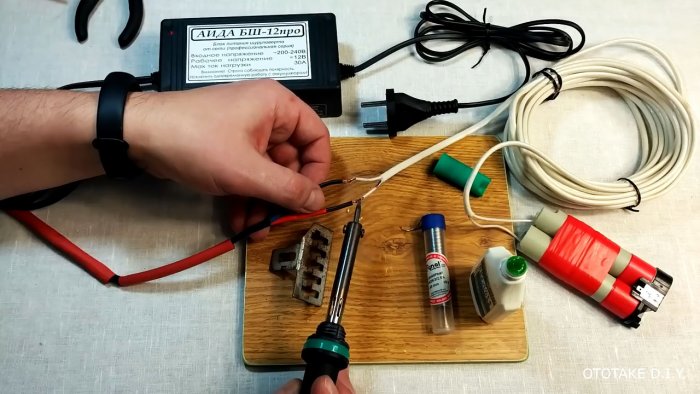

Теперь нужно соединить кабель от клемм шуруповерта с проводом блока питания. Здесь важно соблюсти полярность. Плюс блока должен соединиться с плюсовой клеммой, а минус с минусовой. Для надежности скрутку лучше спаять. Ее изоляцию можно сделать изолентой или термоусадкой.
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В
Далее контакты с трубками укладываются в корпус аккумулятора. Для этого в нем делается боковое отверстие прямо на стыке с крышкой для ввода провода. Чтобы трубки с контактами не сдвигались и не выпадали, все фиксируется термоклеем. Для надежности его можно нанести и на стык корпуса с крышкой, чтобы та не открывалась.
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В

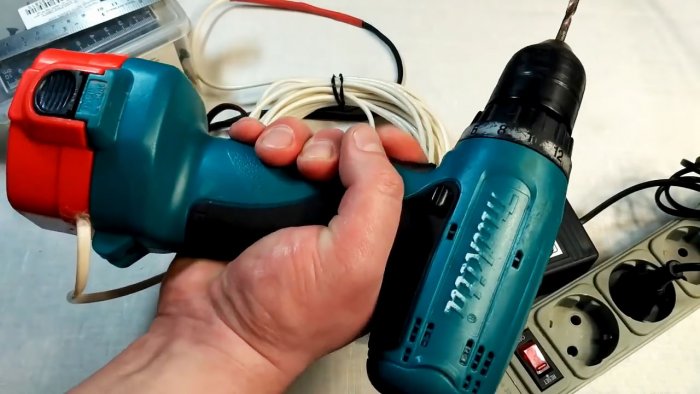

Теперь при включении блока питания в розетку шуруповерт может работать от сети сколько угодно долго без подзарядки.
Как переделать аккумуляторный шуруповерт на 220 В
Как переделать аккумуляторный шуруповерт на 220 В

Смотрите видео


Как переделать шуруповёрт на сеть 220 вольт

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение – переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход – 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Проверка мощности

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда.  Еще более удобный вариант – блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Мнение.

Валерий Одинец
Год назад
А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую – он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат – бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про – зверь, даже с долбежкой.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Переделка шуруповерта на питание от сети

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Блок питания для шуруповерта 12в

Блок питания

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

  1. Надо подготовить зарядное устройство.
  2. Потребуется корпус аккумулятора.
  3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
  4. Паяльник.
  5. Припой.
  6. Изоляционная лента.
  7. Бокорезы.
  8. Мультиметр.
  9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

  • С корпуса зарядного устройства надо снять крышку.
  • В нём нужно проделать отверстие для подсоединяемого двужильного провода.
  • На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
  • Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
  • В нём делают отверстия для провода.
  • Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
  • После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

Варианты изготовления

Лабораторный БП

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

  1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
  2. Если необходимо, к нему нужно присоединить кабель нужной длины.
  3. Корпус инструмента нужно разобрать.
  4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
  5. Инструмент, после того, как его соберут, будет готов к работе.

Важно!!!! После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

Использование зарядки

Схема питания зарядки от ноутбука

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

  • Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
  • Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
  • В корпусе надо проделать отверстие для вывода проводов.
  • Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
  • Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

  1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
  2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
  3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
  4. В корпусе инструмента нужно сделать отверстие для проводов.
  5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.

Питание из зарядного устройства автомобиля

Питание из зарядного устройства

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

  • Необходимо разобрать корпус элемента питания.
  • Из него вынимается содержимое.
  • Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
  • Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
  • Выходные провода присоединяются к контактам аккумулятора.
  • Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
  • Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Сетевой блок

Сетевой блок

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

  1. Приготовленный трансформатор необходимо разобрать.
  2. Вторичную обмотку требуется убрать полностью.
  3. Намотать необходимо десять витков.
  4. Теперь трансформатор готов, осталось его собрать.
  5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
  6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.
