Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции + видео

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питанияДостоинстваНедостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питанияНесложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

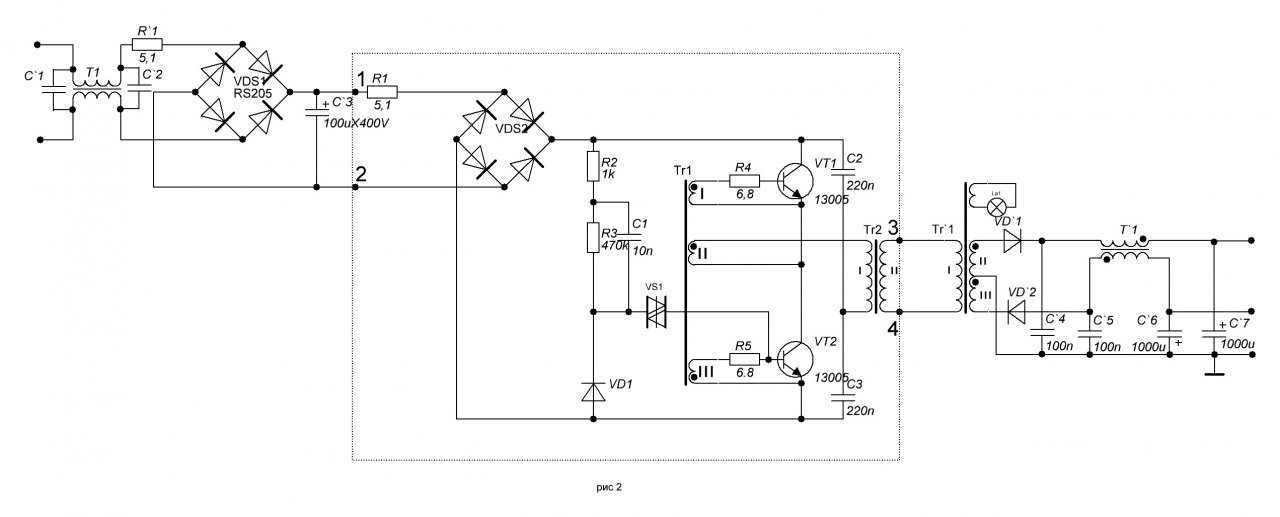

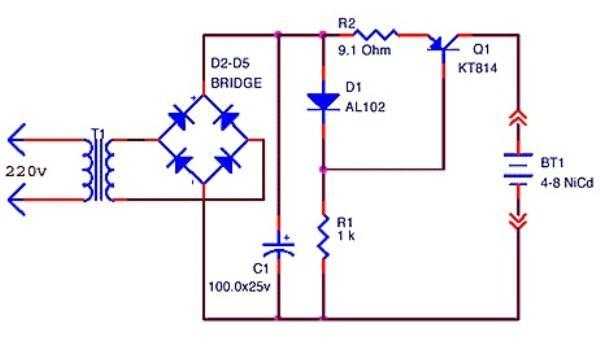

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Порядок действий:

  1. Раскрыть корпус аккумулятора.

    Необходимо открыть корпус аккумулятора

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  3. Собрать аккумулятор, закрыв крышку корпуса.
  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

    Необходимо снять с инструмента верхнюю крышку

  2. Найти контакты, через которые подаётся питание на двигатель.

    Контакты питания

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

  5. Собрать шуруповёрт.

    Остаётся закрыть корпус шуруповёрта

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

  • Автор: Максим Тигулев

  • , которые подключаются к аккумулятору во время зарядки, соблюдая полярность. Сердечник с красной изоляцией. к клемме « », с синей изоляцией. к минусовой клемме;

Зарядное устройство плата

  • Полярность можно определить по надписям на плате или корпусе изделия. Для надежности можно включить зарядку и измерить мультиметром выход 12В, а контакты определить по полярности;
  • Гальванические элементы удалены из корпуса батареи;

Как гальванические элементы извлекаются из батарейного отсека?

  • Провод от зарядки подключаем к контактам внутри корпуса аккумулятора, соблюдая полярность.

Таким образом отвертка трансформируется в сетевую. При включении устройства в розетку на входную цепь отвертки будет поступать соответствующее напряжение 12 или 18 В постоянного тока.

Полярность рекомендуется, но не обязательна. При смене полярности вал двигателя будет вращаться в обратную сторону, все современные шуруповерты имеют переключатель смены полярности, по сути вращение патрона шуруповерта реверсивное.

Важно! Терминалы на 9Плата зарядного устройства 0423 обычно изготавливается из латунного сплава, их необходимо припаять к медным проводам кислотным припоем или снять вовсе, а провода припаять к дорожкам печатной платы.

Перед пайкой в ​​корпусах аккумулятора и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его можно завязать узлом внутри корпуса и обмотать изолентой так, чтобы диаметр намотки превышал Ø отверстия.

Способы переделки беспроводного 9Отвертка 0441

Переделка отвертки для сетевого питания заключается в преобразовании 220В переменного напряжения в 12 или 18В постоянного напряжения. Один из самых безопасных и простых способов переделать отвертку в сетевую версию — использовать ее стандартные комплектующие.

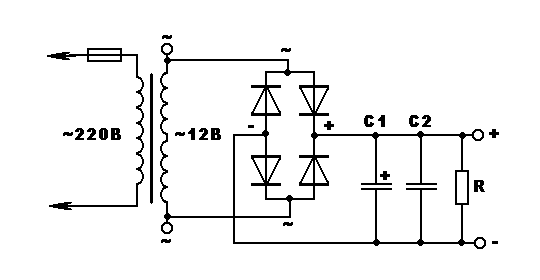

Трансформаторная схема для питания шуруповерта

Одним из доступных способов быстрого питания шуруповерта от сети является использование классической схемы с понижающим трансформатором 220В /12-15В и диодным мостом, АС- преобразователь постоянного тока.

Схема питания трансформатора

Все элементы легко размещаются в любом корпусе, необходимые элементы управления, контроля и индикации вынесены на переднюю панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающими мощность более 100Вт, можно взять от старой бытовой техники (телевизоры, магнитофоны), от стабилизаторов напряжения и других источников питания. При необходимости переделываем трансформатор, наматываем вторичную обмотку или ставим вывод в обмотке на определенное количество витков, чтобы добиться на выходе 12-15В.

Установка элементов трансформаторного питания в корпус

Диоды рекомендуется размещать на дюралюминиевом радиаторе, эффективно отводящем тепло, продлевая срок службы. Имея определенные практические навыки и знания в электротехнике, трансформатор можно намотать своими руками.

На рынке есть множество блоков питания с подходящими характеристиками для питания шуруповерта от сети, но это требует финансовых затрат. Если у вас есть старый системный блок от ПК, блок питания легко переделать, тем более, что при необходимости его несложно восстановить в исходное состояние и использовать по назначению.
