Нормативная база, регулирующая рабочее давление в системе отопления

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

  • 5-эт. дом – 2-4,0 атмосферы;
  • 10 – 4-7,0;
  • свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

  • при нагреве 130°C, давление составляет 1,70-1,90 атм;
  • 140° — 2,60-2,70;
  • 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

  • статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
  • динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
  • рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

  1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
  2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
  3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

  • малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
  • одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
  • высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Перепад между подачей и отводом

Работоспособность любой отопительной коммуникации выражается стабильной и определенной величиной разницей напора. Перепад давления в системе отопления между подачей и обраткой не должен быть меньше 0,20 МПа. Если же подобное снижение существует, это объясняется проходом горячей воды через радиаторы без их нагрева до необходимой степени.

Если же показатель превышен, указывает на завоздушивание схемы отопления. Резкие изменения давления отрицательно сказываются на оборудовании искусственного обогрева квартиры, вплоть, до его поломки.

Пиковое значение

Схема отопления закрытой формы обусловливается прохождением жидкости по замкнутому циклу, без сообщения с внешней атмосферной средой. Герметичность первой обеспечивается оборудованной мембранной расширительной емкостью. Она может устанавливаться на произвольном участке схемы, в противоположность обычному бачку. Мембранными расширителями оборудовано большинство настенных отопительных котельных устройств.

Циркулируя по замкнутому пространству, жидкость создает определенный натиск. Для частных домов нормальным считается давление до 2 атм, у более высоких коттеджей оно сильнее. Предел работоспособности вычисляется по самому слабому элементу схемы. Таким обычно является отопительный котел.

Наиболее устойчивые к нагрузкам выдерживают не больше 3 атм. Однако, в небольших по размеру домах устанавливаются бюджетные модели, где показатель уменьшен вдвое. Высотные строения допускают пиковые характеристики до 20 и более единиц. Но не рассчитанные на такое давление старые батареи и трубы разрушаются под влиянием гидроударов. Поэтому многоэтажные строения принято оборудовать трубопроводами и радиаторами выдерживающих напор до сотни атмосфер.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

  • засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
  • непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
  • разгерметизация схемы и последующая утечка теплоносителя;
  • низкая температура помещения элеваторного узла может повлиять на повышение натиска;
  • самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
  • воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
  • несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
  • гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

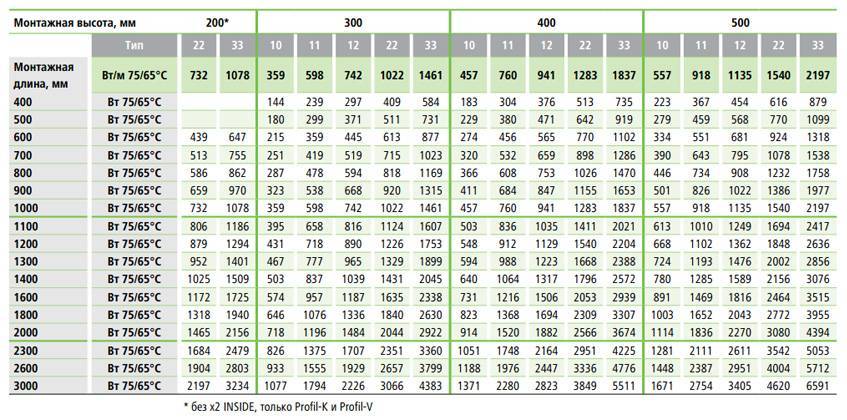

Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер.

Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

  • температура горячего ресурса завышена против установленной нормы;
  • диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
  • формирование воздушных пробок в концевых радиаторах этажей;
  • использование центробежных насосов большей мощности, чем предусмотрено планом;
  • часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

  • аварийные ситуации, когда происходит разрыв подающих трубопроводов;
  • неисправность или неудовлетворительная работа циркуляционного насоса;
  • выход из строя блока безопасности;
  • разрыв резонатора расширительного бака.

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

  1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
  2. При закипании ресурса в теплообменнике – через сбросной клапан.
  3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора. Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

  • белая – говорит о падении натиска воды;
  • зеленая, о том, что напор нормальный;
  • красная – увеличенное количество атмосфер.

Для уравновешивания больших скачков давления теплового агента, необходимо прибегнуть к помощи нагнетающего и стравливающего клапанов. Они расположены в зоне измерительного прибора.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

  • перед началом сезона проверяется магистраль холодной водой на герметичность;
  • если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
  • при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Адаптация процесса давления в отоплении

После реконструкции старого или установки нового отопительного контура, первые несколько дней будут обусловливаться устойчивым снижением напора носителя. Это считается нормальным из-за выхода из радиаторов и труб воздуха. После принудительного обезвоздушивания схемы давление стабилизируется.

Если же последнее будет в течение 30 суток постоянно снижаться, нужно обратить внимание на расширительный бачок, неправильный расчет его вместимости. Аварийный клапан емкости может постоянно срабатывать и вызывать тем самым сброс агента и его остывание, что приводит к уменьшению натиска.

При исправном состоянии мембранного расширительного бака и падении атмосфер, необходимо проверить герметичность системы.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

  • установке предохранительного клапана на оборудовании, для сброса лишнего напора;
  • проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
  • промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Подача жалоб, образцы претензий по вопросам отопления

Жители многоквартирного здания вправе подать жалобу за несоответствие рабочего давления в контуре отопления. Первоначально ходатайство направляется управляющей организации, где излагается суть проблемы. Письмо составляется в произвольном виде, однако, без ошибок, исправлений и подчисток. Жалоба не должна содержать оскорблений, ругательств, непонятных сокращений слов. Реквизиты жилищного предприятия можно найти на бланке организации.

Обратиться к жилищной инспекции гражданин вправе после отрицательного ответа управляющей структуры или ее бездействия. ГЖИ контролирует работу хозяйственных организаций.

Местные исполнительные структуры власти могут рассмотреть обращение жителей по поводу несоблюдения температурного режима жилого строения. Подача заявления в исполком обусловливается отсутствием полномочий у компании для проведения крупных работ по ремонту отопительной схемы. Образцы жалоб можно скачать на портале муниципалитета.

Служба защиты потребителей вправе обратить внимание на претензию жильцов, если местные институты власти бездействуют, либо ограничиваются отписками.

Судебная инстанция представляется последней, где жители могут обжаловать бездействие теплосети и подать иск для выплаты моральной или материальной неустойки. Последняя может образоваться из-за отсутствия напора теплового агента и причинения убытка.

Рабочее давление в системе отопления многоквартирного дома должно соответствовать установленным законодательством нормативам. Его несоблюдение приводит к выходу оборудования из строя, порыву трубопроводов и радиаторов. При обращении к управляющей организации или ее бездействии, жители вправе обратиться к государственным институтам власти.

Посмотрите видео: «Какое давление в системе отопления многоэтажного дома должно быть.»

видео-инструкция по монтажу своими руками, почему происходит падение, цена, фото

За счет чего создается перепад давлений в системах отопления и водоснабжения? Для чего он нужен? Как регулировать перепад? В силу каких причин в системе отопления падает давление? В статье мы постараемся ответить на эти вопросы.

Тепловой узел дома. Его работа невозможна без разницы давлений между нитками теплотрассы.

Функции

Для начала выясним, зачем создается перепад. Его главная функция — обеспечение циркуляции теплоносителя. Вода всегда будет двигаться из точки с большим давлением в точку, где давление меньше. Чем больше перепад — чем больше скорость.

Полезно: ограничивающим фактором становится растущее с увеличением скорости потока гидравлическое сопротивление.

Кроме того, перепад искусственно создается между циркуляционными врезками горячего водоснабжения в одну нитку (подачу или обратку).

Циркуляция в данном случае выполняет две функции:

  1. Обеспечивает стабильно высокую температуру полотенцесушителей, которые во всех современных домах размыкают собой один из соединенных попарно стояков ГВС.
  2. Гарантирует быстрое поступление горячей воды к смесителю вне зависимости от времени суток и водоразбора по стояку. В старых домах без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными приборами учета расхода воды и тепла.

Электронный теплосчетчик.

Как и для чего? Для ответа на этот вопрос нужно отослать читателя к закону Бернулли, согласно которому статическое давление потока обратно пропорционально скорости его движения.

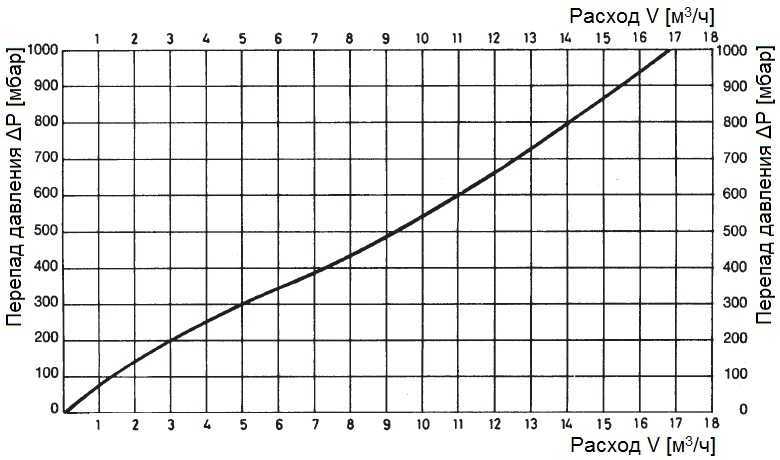

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без использования ненадежных крыльчаток:

  • Пропускаем поток через переход сечения.
  • Регистрируем давления в узкой части счетчика и в основной трубе.

Зная давления и диаметры, при помощи электроники можно рассчитывать в реальном времени скорость потока и расход воды; при использовании же термодатчиков на входе и выходе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла. Заодно по разнице расхода на подающем и обратном трубопроводах рассчитывается потребление горячей воды.

Создание перепада

Как создается перепад давлений?

Элеватор

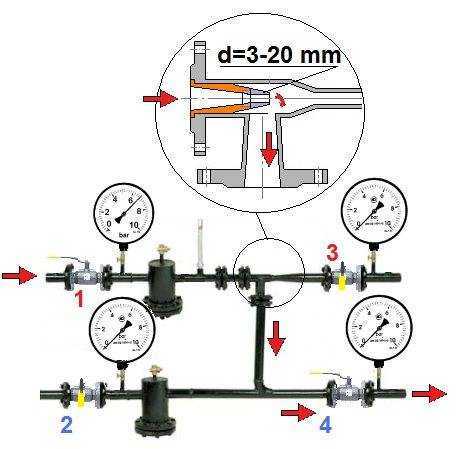

Главный элемент системы отопления многоквартирного дома — элеваторный узел. Его сердцем является сам элеватор — невзрачная чугунная трубка с тремя фланцами и соплом внутри.Прежде, чем объяснить принцип работы элеватора, стоит упомянуть одну из проблем центрального отопления.

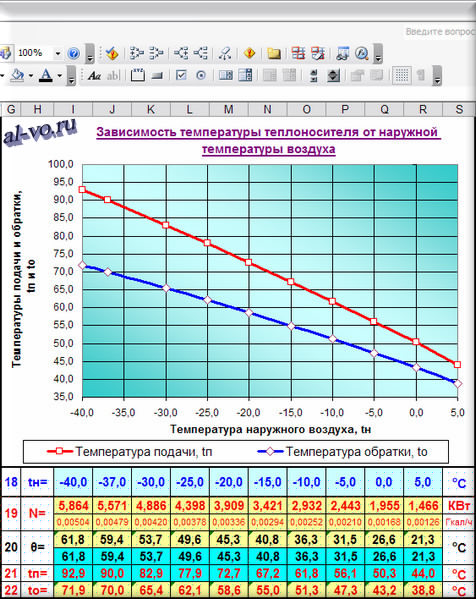

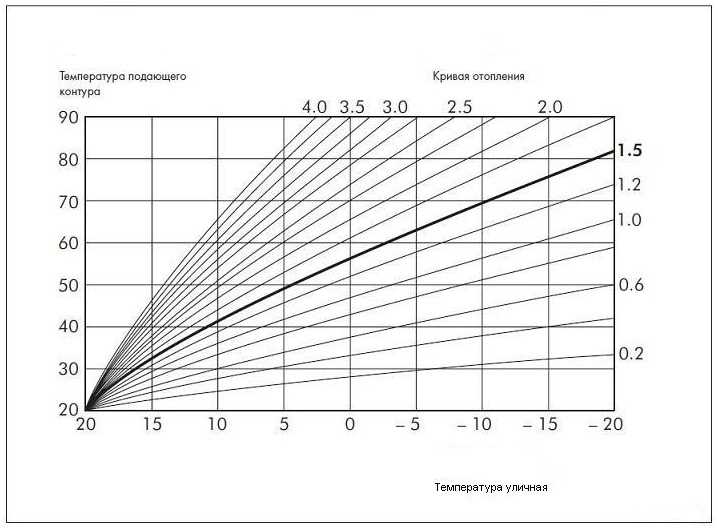

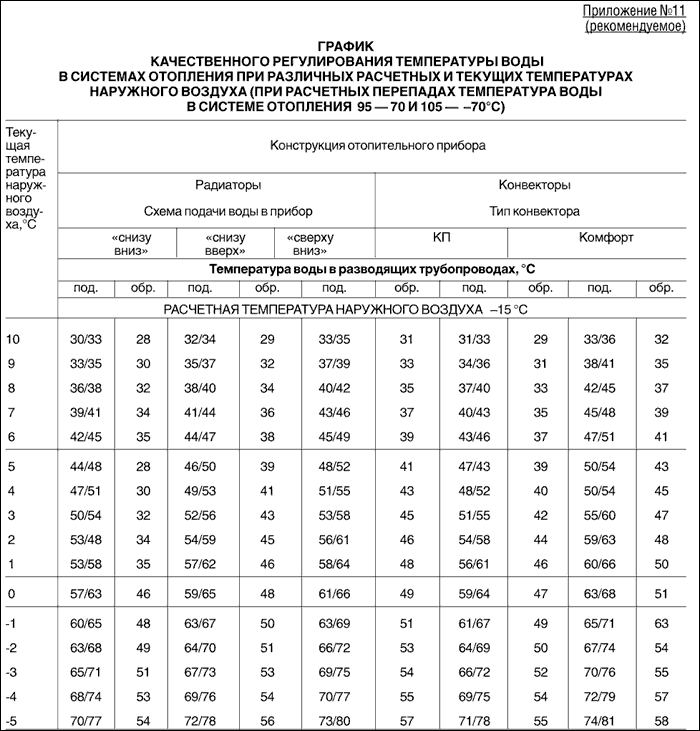

Существует такое понятие, как температурный график — таблица зависимости температур трасс подачи и обратки от погодных условий. Приведем небольшую выдержку из него.

Температура наружного воздуха, СПодача, СОбратка, С
+56542,55
066,3940,99
-565,651,6
-1076,6248,57
-1596,5552,11
-20106,3155,52

Отклонения от графика в большую и меньшую сторону одинаково нежелательны. В первом случае в квартирах будет холодно, во втором — резко растут затраты энергоносителя на ТЭЦ или котельной.

Открытое в морозы окно означает увеличение расходов для энергетиков.

При этом, как легко заметить, разброс между подачей и обратным трубопроводом достаточно велик. При циркуляции, достаточно медленной для такой дельты температур, температура отопительных приборов будет распределена неравномерно. Жители квартир, чьи батареи подключены к стоякам подачи, будут страдать от жары, а владельцы радиаторов на обратке — мерзнуть.

Элеватор обеспечивает частичную рециркуляцию теплоносителя из обратного трубопровода. Впрыскивая через сопло быструю струю горячей воды, он в полном соответствии с законом Бернулли создает быстрый поток с низким статическим давлением, который затягивает дополнительную массу воды через подсос.

Температура смеси заметно ниже, чем у подачи, и несколько выше, чем на обратном трубопроводе. Скорость циркуляции оказывается высокой, а разница температур между батареями — минимальной.

Схема работы элеватора.

Подпорная шайба

Это несложное приспособление представляет собой диск из стали толщиной не менее миллиметра с просверленным в нем отверстием. Оно ставится на фланец элеваторного узла между циркуляционными врезками. Шайбы ставятся и на подающем, и на обратном трубопроводе.

Важно: для нормальной работы элеваторного узла диаметр отверстий подпорных шайб должен быть больше диаметра сопла.
Обычно разница составляет 1-2 миллиметра.

Циркуляционный насос

В автономных системах отопления напор создается одним или несколькими (по числу независимых контуров) циркуляционными насосами. Наиболее распространенные устройства — с мокрым ротором — представляют собой конструкцию с общим валом для крыльчатки и ротора электромотора. Теплоноситель выполняет функции охлаждения и смазки подшипников.

Циркуляционный насос с мокрым ротором.

Значения

Каков перепад давлений между разными участками отопительной системы?

  • Между подающей и обратной нитками теплотрассы он составляет примерно 20 — 30 метров, или 2 — 3 кгс/см2.

Справка: избыточное давление в одну атмосферу поднимает водяной столб на высоту 10 метров.

  • Перепад между смесью после элеватора и обратным трубопроводом — всего 2 метра, или 0,2 кгс/см2.
  • Перепад на подпорной шайбе между циркуляционными врезками элеваторного узла редко превышает 1 метр.
  • Напор, создаваемый циркуляционным насосом с мокрым ротором, обычно варьируется от 2 до 6 метров (0,2 — 0,6 кгс/см2).

Этот насос создает напор в 3, 5 и 6 метров в зависимости от выбранного режима.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

Если быть точным, в случае подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа тонкого стального листа в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, довольно проста:

  1. Все задвижки или вентиля в элеваторе перекрываются.
  2. Открывается по одному сброснику на обратке и подаче для осушения узла.
  3. Раскручиваются болты на фланце.
  4. Вместо старой шайбы устанавливается новая, снабженная парой прокладок — по одной с каждой стороны.

Совет: в отсутствие паронита шайбы вырезаются из старой автомобильной камеры.
Не забудьте вырезать ушко, которое позволит завести шайбу в паз фланца.

  1. Болты стягиваются попарно, крест-накрест. После того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. Если поспешить, неравномерное сжатие рано или поздно приведет к тому, что прокладку вырвет давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется только заменой, завариванием или рассверливанием сопла. Однако иногда возникает необходимость убрать перепад, не останавливая отопления (как правило, при серьезных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и, соответственно, между смесью и обраткой.

Для регулировки используется нижняя задвижка под номером 1.

  1. Замеряем давление на подаче после входной задвижки.
  2. Переключаем ГВС на подающую нитку.
  3. Вкручиваем манометр в сбросник на обратке.
  4. Полностью закрываем входную обратную задвижку и потом постепенно открываем ее до тех пор, пока перепад не уменьшится от первоначального на 0,2 кгс/см2. Манипуляция с закрытием и последующим открытием задвижки нужна для того, чтобы ее щечки максимально опустились на штоке. Если просто прикрыть задвижку, щечки могут просесть в дальнейшем; цена смехотворной экономии времени — как минимум размороженное подъездное отопление.
  5. Температура обратного трубопровода контролируется с интервалом в сутки. При необходимости ее дальнейшего снижения перепад убирается по 0,2 атмосферы за раз.

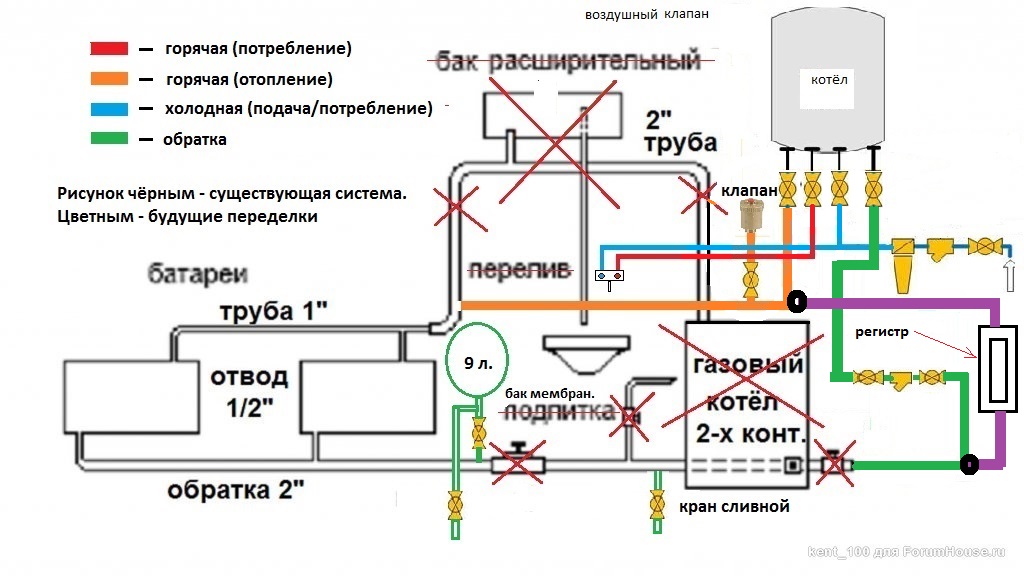

Давление в автономном контуре

Непосредственное значение слова «перепад» — изменение уровня, падение. В рамках статьи мы затронем и его. Итак, почему падает давление в системе отопления, если она представляет собой замкнутый контур?

Для начала вспомним: вода практически несжимаема.

Избыточное давление в контуре создается за счет двух факторов:

  • Наличия в системе мембранного расширительного бака с его воздушной подушкой.

Устройство мембранного расширительного бачка.

  • Упругости труб и радиаторов отопления. Их эластичность стремится к нулю, но при значительной площади внутренней поверхности контура этот фактор тоже сказывается на внутреннем давлении.

С практической стороны это означает, что регистрируемое манометром падение давления в системе отопления обычно вызвано крайне незначительным изменением объема контура или уменьшением количества теплоносителя.

А вот возможный список того и другого:

  • При нагреве полипропилен расширяется сильнее, чем вода. При запуске собранной из полипропилена системы отопления давление в ней может незначительно упасть.
  • Многие материалы (в том числе алюминий) достаточно пластичны для того, чтобы при длительном воздействии умеренных давлений менять форму. Алюминиевые радиаторы могут просто-напросто раздуваться со временем.
  • Растворенные в воде газы постепенно покидают контур через воздухоотводчик, влияя на реальный объем воды в нем.
  • Значительный нагрев теплоносителя при заниженном объеме расширительного бака отопления может вызывать срабатывание предохранительного клапана.

Наконец, нельзя исключать и вполне реальные неисправности: незначительные течи по стыкам секций и швам сварки, травящий ниппель расширительного бака и микротрещины в теплообменнике котла.

На фото — межсекционная течь на чугунном радиаторе. Зачастую ее можно заметить лишь по следам ржавчины.

Заключение

Надеемся, что нам удалось ответить на накопившиеся у читателя вопросы. Прикрепленное к статье видео, как обычно, предложит его вниманию дополнительные тематические материалы. Успехов!

2 Методы контроля расхода ОВКВ

Трубопроводная система отопления, вентиляции и кондиционирования воздуха (ОВКВ) предназначена для подачи теплоносителя к нескольким устройствам обработки воздуха, обеспечивающим охлаждение (охлажденная вода) или обогрев (водяное отопление) в здание. Типичная система HVAC состоит из первичного контура и вторичного контура. Первичный контур содержит чиллер или бойлер вместе с первичным циркуляционным насосом (насосами). Вторичный контур забирает жидкость из первичного контура и состоит из вторичного насоса, а также трубопровода подающего коллектора, различных устройств обработки воздуха и трубопровода обратного коллектора. Первичная и вторичная петли соединены, поэтому жидкость смешивается между петлями.

Ключевым моментом при проектировании системы циркуляции воды HVAC является управление расходом воздуха для поддержания температуры в кондиционируемых помещениях. Есть два метода для достижения этой цели; одна система с постоянным объемом, другая система с переменным спросом. Ниже приведен пример того, как проект на северо-западе Тихого океана добился экономии средств за счет использования системы с переменным спросом по сравнению с системой с постоянным объемом.

Моделирование системы

Прежде чем проектировать новую систему или вносить серьезные изменения в существующую систему трубопроводов, рекомендуется создать компьютеризированную гидравлическую модель трубопроводной системы HVAC. Программное обеспечение для трубопроводов может предоставить информацию, необходимую для правильного выбора насосов и регулирующих клапанов. Модель также обеспечивает хорошее понимание взаимодействия насосов, трубопроводов и регулирующей арматуры.

Изображение 1. Смоделированная система HVAC (Изображения предоставлены автором)

Информация из компьютеризированной модели также может быть использована для проведения экономического анализа затрат на перекачку для обоих типов систем управления. Изображение 1 представляет собой визуализацию смоделированной системы HVAC.

Чтобы выполнить этот анализ, рассмотрите различия между регулированием постоянного объема и регулированием переменного расхода и выполните анализ затрат на перекачку для каждого из них.

Изображение 2. Результаты калькулятора годовых эксплуатационных расходов: постоянный объем

Регулирование постоянного объема по сравнению с регулированием переменного потребления

При регулировании постоянного объема для схемы трубопровода на рис. 1 оба вспомогательных насоса работают со скоростью чуть более 660 галлонов в минуту (галлонов в минуту). Поскольку это система с постоянным объемом, оба насоса будут постоянно работать с этим расходом круглый год. Чтобы поддерживать постоянный объем, часть потока будет проходить через воздухообрабатывающие устройства, а остальная часть будет проходить через байпасную линию.

В системе с переменной нагрузкой скорость потока к потребителям варьируется в зависимости от требуемых потребностей в нагреве или охлаждении. Первым требованием является оценка необходимых скоростей потока. Они основаны на нагрузке на отопление или кондиционирование воздуха и могут меняться в зависимости от времени года и времени суток.

В этом анализе предполагалось, что средний требуемый расход в зимние месяцы будет составлять 30 % от максимального расчетного расхода, весной и осенью — 45 % от максимального, а летом расчетный расход — 85 % от расчетного максимум. Обратите внимание, что максимальная расчетная нагрузка зависит от потребности в самый жаркий или самый холодный день в году.

Изображение 3. Результаты калькулятора годовых эксплуатационных затрат: переменная потребность

Затраты на перекачку постоянного объема

Для этого проекта годовые затраты на перекачку системы составляли 8 центов за киловатт-час (кВтч). Это должно обеспечить консервативную оценку затрат в других местах, поскольку средний показатель по стране близок к 13 центам за кВтч. Эксплуатационные расходы на насосы SP1 и SP2 составляют 10 012 и 10 062 долларов США. В совокупности эксплуатационные расходы на вторичные насосы при постоянном объеме и фиксированной скорости составляют 20 074 долл. США.

Затраты на перекачку с переменным спросом

Затраты с переменным спросом немного сложнее, так как нагрузки больше меняются в течение года. Здесь мы используем скорости потока, упомянутые выше, и рассматриваем лето, зиму, весну и осень, каждая из которых составляет 25 процентов года. Весенняя и осенняя потребности одинаковы, поэтому они объединяются в общей сложности 50 процентов года.

Система способна обеспечивать круглогодичные потребности, используя только один вспомогательный насос. Эксплуатационные расходы на этот вторичный насос составляют 3080 долларов США летом, 140 долларов США зимой и 560 долларов США в весенний и осенний сезоны, что в сумме составляет 3780 долларов США в год.

Годовые эксплуатационные расходы на вторичные насосы меньше, чем затраты, связанные с системой постоянного потребления. Снижение стоимости может быть достигнуто за счет установки частотно-регулируемого привода (VFD). Важно учитывать стоимость частотно-регулируемого привода при расчете затрат на перекачку в течение жизненного цикла.

Изображение 4. Типовой контур постоянного объема

Система постоянного объема

Система постоянного объема устроена таким образом, что постоянный объем жидкости поступает к каждому устройству обработки воздуха независимо от нагрузки. Трубопровод к системе обработки воздуха состоит из трехходового клапана, который направляет поток к установке обработки воздуха или к байпасной линии (рис. 4).

В системе с постоянным объемом объединенный поток в байпасной линии и в воздухообрабатывающем агрегате является постоянным, независимо от скорости потока в воздухообрабатывающем агрегате. Трехходовой клапан направляет жидкость через байпасную линию, если нет необходимости в системе обработки воздуха. Когда на устройство обработки воздуха поступает запрос, трехходовой клапан перемещается таким образом, чтобы направить некоторое количество жидкости в устройство обработки воздуха и меньше жидкости через байпасную линию. Когда больше нет потребности в системе обработки воздуха, клапан перенаправляет поток через байпасную линию.

Основное преимущество конструкции с постоянным объемом заключается в том, что после того, как система будет сбалансирована путем установки расчетного расхода для каждой нагрузки, система управления станет стабильной. Трехходовой клапан может направлять поток к устройству обработки воздуха, не влияя на общий расход через систему.

Недостаток системы постоянного объема заключается в том, что скорость потока для каждого устройства обработки воздуха одинакова круглый год, независимо от отопительной или охлаждающей нагрузки системы. Другими словами, в системе ОВКВ расход воды через вторичный контур в самый холодный день зимы такой же, как и в самый жаркий день лета. Следовательно, системы с постоянным объемом обычно требуют более высоких эксплуатационных расходов, поскольку скорость потока через вторичную систему одинакова независимо от нагрузки системы.

Изображение 5. Типовая схема переменного потребления

Система переменного потребления

Теперь, когда стоимость энергии выше, системы переменного потребления становятся все более популярными. В системе с переменным потреблением трехходовой клапан и байпасная линия заменяются редуктором давления и регулирующим клапаном последовательно для регулирования потока к системе обработки воздуха (Изображение 5). Поскольку регулирующие клапаны в других нагрузках регулируют расход, перепад давления на регулирующем клапане может изменяться. Большой разброс перепада давления на регулирующих клапанах из-за изменений в нагрузке системы может вызвать проблемы с регулирующим клапаном.

Чтобы решить эту проблему, перед клапаном управления потоком устанавливается регулятор давления, который компенсирует некоторый избыточный перепад давления между подающим и обратным коллекторами. Работа регулятора давления заключается в уменьшении перепада давления на регулирующем клапане. Затем можно использовать привод клапана меньшего размера, чтобы обеспечить более точное управление.

Использование системы с переменным потреблением позволяет сэкономить на эксплуатационных расходах, поскольку скорость потока через систему меняется в зависимости от требований системы, а не для поддержания постоянной скорости потока в системе.

В системе с переменным потреблением можно добиться большей экономии средств, добавив частотно-регулируемый привод. Как упоминалось ранее, перед регулирующим клапаном обычно размещают регулятор давления, чтобы ограничить максимальный перепад давления на регулирующем клапане. По мере того, как расходы в других каналах уменьшаются, насос движется назад по своей кривой насоса и обеспечивает больший перепад давления на насосе. Это приводит к большему перепаду давления на подающем и обратном коллекторах. Работа регулятора давления заключается в том, чтобы поглощать часть избыточного перепада давления, чтобы регулирующий клапан мог работать должным образом.

Благодаря установке привода с регулируемой скоростью (VSD) и управлению скоростью насоса на основе перепада давления на различных регулирующих клапанах насос производит меньший напор при том же расходе. Это приводит к более низкому перепаду давления на регуляторе давления. Поскольку напор насоса меньше, насос потребляет меньше энергии, что приводит к дополнительной экономии.

Для правильной работы клапана на каждом регулирующем клапане должен быть минимальный перепад давления. Целью преобразователя частоты является замедление насоса, чтобы обеспечить только достаточный напор, необходимый для правильной работы регулирующих клапанов. Обычно в системе имеется один регулирующий клапан с наименьшим перепадом давления, и он называется наиболее гидравлически удаленным регулирующим клапаном. Датчик дифференциального давления может быть установлен на самом гидравлически удаленном регулирующем клапане для контроля скорости насоса.

Заключение

В зависимости от различных комбинаций нагрузки на воздухообрабатывающие агрегаты может изменяться наиболее гидравлически удаленный регулирующий клапан в системе. Следовательно, могут потребоваться дополнительные датчики перепада давления, что приведет к дополнительным приборам.

В крупной системе ОВКВ может быть много нагрузок, поэтому установка приборов дифференциального давления на каждый регулирующий клапан может стать чрезмерно затратной. Может оказаться более рентабельным установить регуляторы перепада давления только на те клапаны, которые могут столкнуться с наименьшим перепадом давления. Это требует полного понимания системы трубопроводов HVAC.

Нажмите здесь, чтобы прочитать больше столбцов «Улучшение насосной системы».

Дифференциал насоса системы горячего водоснабжения


  • Дом
    • Новые сообщения
    • Часто задаваемые вопросы
    • Календарь
    • Поиск
  • Новые сообщения
  • Подрядный бизнес
  • Форум
  • Зона ARPA/Дискуссионные форумы открытого членства
  • Технический чат — коммерческий
  • Дифференциал насоса системы горячего водоснабжения

  1. Согласие на использование файлов cookie

    Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

  2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

    Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

    • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
    • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
    • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
    Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

    Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

+ Ответить на тему

  1. 15 января 2016 г., 10:18 #1

    Дифференциал насоса системы горячего водоснабжения

    Я правильно это читаю? Выход насоса находится слева.

    Манометр на стороне подачи показывает 27,5 фунтов на квадратный дюйм, один справа на 12,5 фунтов на квадратный дюйм.

    Это дифференциал 15.

    Это почти системный дифференциал, верно?

    Я знаю, что это довольно просто, но я задаюсь вопросом, потому что управление зданием говорит мне, что сейчас перепад составляет 10 фунтов на квадратный дюйм. Датчик для этого показания подключается дальше по потоку от насосов, а между насосом и датчиком выше по потоку от манометра на насосе находится преобразователь пара.

    Система сильно трясет трубопровод при работающем насосе 2 (тот, что на заднем плане). Насос 1 работает тише, но все равно немного трясется, особенно когда он набирает скорость. Оба насоса работают на частотно-регулируемом приводе и при наборе скорости работают со скоростью около 1500 об/мин. При этом работает только один насос.

    Отправлено с моего MotoG3 через Tapatalk

    Ответить Ответить с цитатой


  2. 15 января 2016 г. , 10:34 #2

    Мне кажется, что в этой установке много чего не так, что может способствовать вашим проблемам с вибрацией. В основном, насосы должны поддерживаться независимо от трубопровода. Для этого и предназначены болтовые отверстия/выступы в нижней части корпуса насоса. Из вашего объяснения неясно, измеряет ли датчик дифференциала BAS дифференциал насоса или дифференциал парового преобразователя. Если измерять перепад парового преобразователя, он кажется высоким при 10 фунтах на квадратный дюйм. Другими возможными причинами тряски насоса могут быть забитые сетчатые фильтры на входе насоса.

    Ответить Ответить с цитатой


  3. 15 января 2016 г., 11:35 #3

    Первоначально Послано перемещенным texan

    Мне кажется, что есть много неправильного с этой установкой, которая могла способствовать Вашим проблемам с вибрацией. В основном, насосы должны поддерживаться независимо от трубопровода. Для этого и предназначены болтовые отверстия/выступы в нижней части корпуса насоса. Из вашего объяснения неясно, измеряет ли датчик дифференциала BAS дифференциал насоса или дифференциал парового преобразователя. Если измерять перепад парового преобразователя, он кажется высоким при 10 фунтах на квадратный дюйм. Другими возможными причинами тряски насоса могут быть забитые сетчатые фильтры на входе насоса.

    Меня интересовала поддержка. Полагаю, должны быть по крайней мере антивибрационные прокладки там, где они прикручивали вещи к полу…

    Дифференциал — это сторона горячей воды, а не сторона пара. Я считаю, что эти насосы модулированы для поддержания заданного значения 10 фунтов на квадратный дюйм.

    Горячая вода используется для повторного нагрева VAV и для змеевика горячей воды для RTU, питающего VAV.

    Отправлено с моего MotoG3 через Tapatalk

    Ответить Ответить с цитатой


  4. 15 января 2016 г. , 12:02 #4

    Я говорил о перепаде давления воды на стороне воды парового преобразователя, а не на стороне пара.

    Где в системе HW перепад 10 фунтов на квадратный дюйм измеряется BAS?

    Манометры систем горячего водоснабжения общеизвестно плохи, если они эксплуатируются очень долго, плюс разница в калибровке двух разных манометров может дать вам неверные показания. Я всегда стараюсь использовать один манометр, подключенный как к возврату, так и к выпуску с запорными клапанами. Таким образом, вы можете получить истинное дифференциальное чтение.

    Кавитация в насосе может быть основной причиной вибрации и может быть вызвана воздухом в системе или ограниченным возвратом.

    Ответить Ответить с цитатой


  5. 15 января 2016 г., 15:11 #5

    Предположим, ваш датчик перепада давления находится там, где он должен быть в конце контура и возвращается обратно. Почему?
    Используйте по мере того, как ваши нагрузки увеличиваются и уменьшаются в ваших обработчиках воздуха, змеевиках горячей воды, клапаны открываются, поэтому увеличивается разница между загрязнением и возвратом, что ускоряет подъем.
    По мере снижения нагрузки клапаны на змеевиках закрываются и перепад между подачей и обраткой уменьшается, потому что вода течет вперед, а не назад почти полностью и не проходит через змеевики, поэтому перепад давления уменьшается, поэтому ваш насос замедляется, ему не нужно то же самое. сила; ему не нужно преодолевать сильное падение давления.
    Манометры насоса помогают нам определить, какой напор насоса по сравнению с нашим обратным давлением. Примечание. Я даже читал здесь сообщение о том, что кто-то определяет напор насоса на основе обратного давления и количества этажей в здании. Я только что вспомнил тот пост и так и не получил ответа, как он это сделал, пока не могу.
    Дифференциал насоса редко используется для определения перепада давления в контуре, поэтому ваш перепад 15 фунтов на квадратный дюйм на насосе и экран EMS (bas) не совпадают. Это контрольный признак еще и потому, что рядом с насосом нет преобразователя для измерения дифференциала. У меня на одной стройплощадке делают перепад насосов временно, пока не будут установлены (сварены) колодцы в конце контура.

    Откуда-то исходит вибрация, основываясь на том, что вы говорите, что обратный насос громче. Я бы начал с проверки температуры подшипников, сетчатых фильтров и, конечно же, подложил под насосы какую-нибудь опору, пусть даже временную, чтобы помочь вам в диагностике.
    Держите нас в курсе

    Ответить Ответить с цитатой


  6. 15.01.2016, 17:31 #6

    Спасибо ребята. Новичок в этом большом деле, немного больше, чем жилая часть… 😀

    10 фунтов на квадратный дюйм измеряется от одного

    Отправлено с моего MotoG3 с помощью Tapatalk

    Ответить Ответить с цитатой


  7. 15.01.2016, 17:42 #7

    Порты для BAS находятся на расстоянии пары футов вверх по течению от преобразователя пара и примерно в 5 футах ниже по потоку от места, где насосы соединены вместе.

    Я поставил резиновые прокладки между корпусом насоса и полом и немного смазал двигатель. Я не уверен, когда это было сделано в последний раз, мы получаем лучшую систему ведения учета, чем та, которую они использовали в прошлом. Скажем так, его не хватало в прошлом…

    Комбинация несколько успокоила его.

    Я получу поддержку на следующей неделе. Резьбовой стержень, поддерживающий верхний трубопровод, также упирается в некоторые воздуховоды, что делает звук еще громче.

    Отправлено с моего MotoG3 через Tapatalk

    Ответить Ответить с цитатой


  8. 10 02 2016, 16:53 #8

    Проверьте эти обратные потоки и, если есть фильтры, очистите их

    Отправлено с моего iPhone с помощью Tapatalk

    Ответить Ответить с цитатой


  9. 10 февраля 2016 г. , 20:06 #9

    Согласно Дэну Холохану, ITT и другим, «дифференциал насоса» очень важен. Это просто еще один фактор в «выяснении вещей отдела» в «выяснении вещей отдела», KindaSorat ВЫ! Taco говорит о насосе Diff!

    Ответить Ответить с цитатой


  10. 12 февраля 2016 г., 17:40 #10

    Падение давления в контуре является причиной того, что ваш перепад давления будет ниже в системе.
    Скорее всего, этот выпускной обратный клапан закрыт или открыт не полностью.
    Вибрация может быть вызвана неисправностью подшипников. Остановите оба насоса, снимите кожух вентилятора, одновременно прокрутите оба двигателя вручную, чтобы проверить, не лопнули ли ваши подшипники в сравнении.
    Вы также можете удалить манометр и просто использовать один из них на всех 4 портах для контроля дифференциала.

    Сначала делайте простые вещи… Затем, когда вы докажете, что с основами все в порядке, погрузитесь глубже в сложные менее вероятные проблемы.

    Ответить Ответить с цитатой


  11. 12 февраля 2016 г., 22:41 #11

    Как проходит очистка воды? Также согласитесь проверить сетчатые фильтры и обратные клапаны.

    Отправлено с моего iPhone с помощью Tapatalk

    Ответить Ответить с цитатой


  12. 24 февраля 2016 г., 22:18 #12

    Если совет, который у вас уже есть, не решает вашу проблему, может помочь следующее. Насосы, похоже, разных размеров. Это правда? Если да, питают ли они системы, которые изолированы друг от друга, кроме всасывания? Какова расчетная скорость всасывающей трубы? Судя по фото, размер может быть меньше. Если это так, скорость через фильтр может быть достаточно высокой, чтобы вызвать вашу проблему. Высокая скорость может вызвать кавитацию. Отклоняется ли скорость насоса от заявленных вами 1500 об/мин? Если трубопровод спускается вниз к всасыванию и/или нагнетанию, опоры пола не должны быть жесткими, за исключением случаев, когда горизонтальные участки трубопровода имеют достаточную длину для обеспечения гибкости трубопровода, необходимой для снятия напряжения. В любом случае поддержка, которую вы добавили под насос, является гибкой, если я правильно вас понял. Это хорошо. Достаточно ли давления в системе для полного заполнения системы? Какие клапаны бывают в системе двух- или трехходовые.

    Кому jman2794 ОН НЕ ДЕЛАЛ!!

    Ответить Ответить с цитатой


  13. 25 февраля 2016 г. , 09:10 №13

    to jman2794 ОН НЕ ДЕЛАЛ!![/QUOTE]

    Он не какой брат ?

    Ответить Ответить с цитатой


  14. 25 февраля 2016 г., 11:48 №14

    jman2794 Ваше утверждение было правильным, вы не можете определить общий динамический напор только по статическому всасыванию насоса. Водяные балансиры определяют уровень заполнения системы при статическом давлении выключения насоса.

    Ответить Ответить с цитатой


  15. 25 февраля 2016 г., 13:47 №15

    Ой. Это наводит меня на мысль о новом посте. Приходи сегодня вечером, мой друг.
    Когда вы говорите о водяных балансирах, вы имеете в виду регулирующий клапан контура, расположенный на левой стороне водяного змеевика? Простите мое невежество, просто пытаюсь понять это

    Ответить Ответить с цитатой


  16. 25 февраля 2016 г. , 19:21 №16

    Регулировка контура установки является частью водного баланса. Начнем с отключения системы и измерения давления в системе на насосе. Мы сравниваем это показание с максимальной высотой трубопроводной системы, чтобы убедиться, что система заполнена водой. Оттуда мы измеряем напор насоса, tdh при максимальном расходе, а затем устанавливаем tdh на проектные галлоны в минуту. Все измерения, кроме заполнения системы, требуют измерения давления всасывания и нагнетания.

    Ответить Ответить с цитатой


  17. 25 февраля 2016 г.
