Гидравлическая балансировка отопительных систем

Опубликовано: 11 декабря 2019 г.

1082

Гидравлическая балансировка системы отопления решает две основные задачи: 1 – обеспечение комфортного обогрева во всех отапливаемых помещениях; 2 – снижение энергозатрат, благодаря эффективному использованию энергоресурсов. Кроме того, правильно выполненная балансировка системы отопления способствует работе котла в оптимальном режиме, продлевая его безаварийную эксплуатацию, и предупреждает возникновение шумов в отопительных приборах.

Суть гидравлической балансировки заключается в перераспределении рабочей среды по всем замкнутым участкам системы отопления так, чтобы через каждый отопительный прибор проходил расчетный объем теплоносителя. В результате правильно выполненной балансировки насосное оборудование, обеспечивающее циркуляцию теплоносителя в контурах отопления, начинает потреблять минимум электричества, а тепловая энергия расходуется рационально.

Гидравлическая балансировка необходима для отладки работы как централизованных систем отопления многоквартирных многоэтажных домов, так и автономных систем отопления загородных домов – везде, где применяются системы водяного отопления. То же самое касается и использованных при организации систем отопления схем – однотрубная, двухтрубная или коллекторная (двухтрубная с лучевой разводкой) – все они нуждаются в гидравлической балансировке, которая гарантирует долговечную работу труб, арматуры, отопительного котла и всего комплекса приборов в системе.

Для эффективной регулировки работы отопительных систем, должны быть выполнены следующие условия: расчетный расход теплоносителя должен соблюдаться для всех отопительных приборов, в том числе и для расположенных на самом отдаленном участке (ветви) системы; перепад давления – иметь минимальный разброс по значениям; вся система должна быть гидравлически согласована как единое целое, а не только ее отдельные зоны.

Гидравлическая балансировка системы отопления или холодоснабжения производится с помощью применения запорно-регулирующей арматуры, а также измерительной аппаратуры – электронных расходомеров.

Запорно-регулирующая арматура

Разновидностью запорной арматуры, используемой для гидравлической балансировки в системах отопления, является балансировочный клапан (рис. 1, 2), который регулирует гидравлическое сопротивление изменением диаметра сечения трубы. Конструкция клапана предусматривает два ниппеля для измерения давления, температуры, перепада расхода теплоносителя.

Рис. 1. Балансировочный клапан

В системах отопления обычно используются балансировочные клапаны с ручным управлением (механические, статические) и автоматические (динамические) балансировочные клапаны. А также дифференциальные клапаны контроля давления (DPCV). Статические балансировочные клапаны имеют конструкцию, позволяющую регулировать (изменять) и поддерживать расход в заданных расчетных значениях при запуске системы. Динамические балансировочные клапаны предназначены для поддержания постоянного расхода независимо от перепада давления, поскольку условия системы могут меняться. Клапаны дифференциального давления поддерживают перепад давлений подающей и обратной магистралей динамически постоянным между конкретными точками циркуляционного контура.

Рис. 2 Балансировочный клапан - схема

Механические балансировочные клапаны предназначены для плавного и точного регулирования расхода. Значение расхода устанавливают маховиком управления в соответствии с настроечной шкалой на клапане. Все клапаны оснащены механизмом фиксации предварительной настройки. Это означает, что после предварительной настройки позиционирование маховика может быть ограничено таким образом, что можно отключить клапан, для технического обслуживания, но открытие можно осуществить до положения предварительной настройки. Такие краны предназначены для работы в системе с постоянным давлением теплоносителя. При помощи механического клапана можно не только менять сечение трубопровода до требуемого, но и отсоединить отдельный отопительный прибор из сети, слить с него теплоноситель через кран. Механический балансировочный клапан может быть снабжен ниппелями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды, но выпускаются статические балансиры и без ниппелей (рис. 3).

Рис. 3 Механический балансировочный клапан

Автоматический балансировочный клапан (рис 4) позволяет оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансировочные клапаны устанавливаются парой.  Автоматический балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную трубу устанавливается клапан, препятствующий резким перепадам давления. Это дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.

Рис. 4. Автоматический балансировочный клапан

Автоматические клапаны ограничивают расход до заданного значения при изменении скорости насоса или закрытии другой регулирующей арматуры в системе. Эти клапаны часто называют PICV (Pressure Independent Control Valves) – независимые от давления клапаны. Расход можно регулировать двумя способами: вручную, посредством предварительной настройки картриджа и автоматически через пропорциональный привод в соответствие с изменяющимися условиями в системе.

Дифференциальные клапаны контроля давления (DPCV) предназначены для регулирования дифференциального давления и поддержания его на постоянном заданном уровне, независимо от граничных условий, в диапазоне между минимальным и максимальным расходами (рис. 5). Например, дифференциальное давление балансировочных клапанов Giacomini R206C можно плавно регулировать в диапазонах настройки от 5 до 30 кПа в режиме «L» (низкий) или от 25 до 60 кПа в режиме «H» (высокий) переключением селектора. Эта особенность гарантирует большую гибкость во время запуска и во время последующих изменений в гидравлической системе.

Рис. 5. Дифференциальный клапан контроля давления

В типовом гидравлическом циркуляционном контуре управление осуществляют двумя клапанами: механическим балансировочным клапаном и регулятором перепада давления. Статический балансировочный клапан устанавливают на контуре подачи, настраивают на проектный расход и подключают к регулятору дифференциального давления, который устанавливают на обратном контуре (рис. 6). Подключение между этими клапанами осуществляют медной трубкой, входящей в состав дифференциального клапана. Такая конфигурация позволяет регулятору дифференциального давления поддерживать перепад давления в заданном диапазоне расчетных значений в пределах балансируемого контура.

Рис. 6. Механический балансировочный клапан и регулятор перепада давления на прямой и обратной линии системы отопления

Области применения динамического управление дифференциальным давлением можно обозначить следующим образом:

– регулирование перепада давления в контурах с пропорциональными приводами (как правило, радиаторными клапанами с термостатическими головками) – это конфигурация, в которой регулирование предназначен для защиты каждого контура от избыточного давления, поступающего из смежных контуров

– регулирование перепада давления в контурах с отключаемыми приводами (как правило, в системах панельного отопления или с фанкойлами), где индивидуальный поток в каждом контуре контролируется косвенным образом. После ввода в эксплуатацию и предварительной настройки клапана дифференциального давления со всеми открытыми контурами, клапан будет поддерживать дифференциальное давление коллектора, когда некоторые контуры будут закрыты. Поскольку дифференциальное давление и гидравлическое сопротивление для открытого контура не изменяется, его расход останется неизменным

Варианты балансировки

Метод предварительной настройки клапанов основан на балансировке в соответствии с гидравлическим расчетом при проектировании системы до монтажа. Циркуляционные кольца увязываются настройкой регулирующих клапанов и терморегулятора. Настройку определяют по пропускной способности Kv. Однако в этом случае невозможен учет отклонений от проекта при монтаже, к тому же принимается, что коэффициенты местных сопротивлений постоянны во всем диапазоне регулирования и не оказывают взаимовлияния.

При пропорциональном методе, основанном на закономерностях отклонения потоков в параллельных участках системы при регулировании одного из них, принимается, что в разветвленных системах регулирование одного из клапанов внутри модуля не влечет пропорционального изменения параметров в остальных его клапанах. Модулем системы может быть совокупность стояков либо ветвей, регулируемых общим клапаном. На каждом стояке либо ветви должен также быть регулирующий элемент. Вся система делится на иерархические модули с общими регулирующими клапанами. Совокупность модулей низших уровней составляет модуль высшего уровня. Балансировку начинают внутри первых, переходя по иерархии модулей, увязывая их между собой и приближаясь к главному регулирующему клапану всей системы.

Критериями оптимизации служат: достижение наиболее низкого допустимого давления в системе и наиболее высоких внешних авторитетов (авторитет – отношение потерь давления в регулирующем сечении полностью открытого клапана к потерям давления на регулируемом участке системы, безразмерный параметр, характеризующий отклонение от идеальной расходной характеристики) клапанов.

В обоих случаях наилучшим вариантом являются минимальные потери давления в основном циркуляционном кольце системы. Для этого потери давления в регулирующем клапане также должны быть минимальными. Их принимают, исходя из точности приборов измерения перепада давления, как правило, выше 3 кПа. В регулирующих клапанах с расходомерной шайбой – не ниже 1 кПа.

Наличие большого количества регулирующих клапанов (на каждом иерархическом уровне) приводит к уменьшению авторитетов терморегуляторов и, следовательно, отдаляет проектировщика от создания системы с идеальным регулированием. Кроме того, приходится выбирать насос с увеличенным напором, что приводит к нерациональным потерям энергии.

Пропорциональный метод балансировки применяют для разветвленных систем, имеющих сложную конфигурацию модулей, а также предусматривающих дальнейшее расширение и поэтапный ввод в эксплуатацию. Основной недостаток метода, который требует наличия измерительного прибора и затрат времени для проведения наладки каждого клапана, – многократные измерения при итерационном приближении к заданному результату.

Компенсационный метод балансировки проводится в один этап, но требует двух измерительных приборов и трех наладчиков. Основное его преимущество – отсутствие многократных измерений. Время экономится также за счет балансировки отдельных ответвлений системы при монтаже остальной ее части, при функционировании контура насоса. При этом методе регулирующий (эталонный) клапан основного циркуляционного кольца устанавливают на определенный перепад давления (обычно 3 кПа). Первый наладчик следит за тем, чтобы он поддерживался. Второй – компенсирует возникающие отклонения за счет регулировки клапана-партнера до достижения на эталонном клапане изначально заданного перепада. Третий наладчик регулирует клапаны последовательно, приближаясь к клапану-партнеру. Компенсационный метод используется в системах с ручными регулирующими клапанами.

Автоматическая балансировка

Ускорить и облегчить процесс балансировки систем отопления поможет использование интеллектуальных приборы (рис. 7) для настройки балансировочных клапанов, например, Smart Balancing (Швеция).  В электронной памяти прибора помимо обновляемого программного обеспечения содержатся данные о необходимой для проведения регулировки характеристике Kv (коэффициент пропускной способности) продукции различных компаний.

Управление прибором осуществляется при помощи ручного терминала или мобильного телефона с функцией bluetooth (операционная система Windows Mobile). Устройство само выполняет подключение и информирует об этом индикатором. Соединение с входом/выходом регулируемого балансировочного клапана осуществляется при помощи стандартных разъемов и гибких шлангов.

Рис. 7.  Настройка балансировочного клапана с применением компьютерной технологии

Упомянутый прибор рассчитан на работу в системах отопления с максимальным давлением до 25 бар, перепадом давления до 10 бар и температурой теплоносителя до 120 ˚С.

Ещё одно простое решение предлагает компания Grundfos – циркуляционный насос с функцией балансировки, например, ALPHA2 или ALPHA3 (рис. 8) со встроенной технологией Go Balance. С ним монтажник выполнит гидравлическую балансировку системы отопления в доме площадью 200 м2 всего за 2 часа. Для этого нужно установить на смартфон бесплатное приложение Grundfos GO Balance, соединиться с насосом по Bluetooth и следовать инструкциям программы.

Рис. 8 Циркуляционный насос ALPHA3 со встроенной технологией Go Balance смонтированный в системе отопления

Коллекторная балансировка

Для распределения теплоносителя к конечным потребителям (радиаторы, контуры теплого пола) применяют коллекторные узлы, состоящие из двух коллекторов (рис. 9) – подающего и обратного, на которых предусмотрены регулирующие клапаны (рис 10 а, б).

Рис. 9.  Коллектор для подключения теплого пола

Рис. 10. Настройка расходов (балансировка) контуров коллектора: а – с отсечными клапанами; б –   с отсечными клапанами с расходомерами (б)

Предварительная установка требуемых расходов (балансировка) на распределительных коллекторах необходима для обеспечения подачи расчетного количества теплоносителя для каждого контура. Ее выполняют с помощью отсечных (настроечных) клапанов или клапанов с расходомерами.

Для коллекторов со статическими отсечными клапанами настройка занимает много времени, если расчет предварительной настройки не был сделан заранее. Однако, чтобы определить предварительную настройку отсечных клапанов необходимо получить всю информацию о системе. Использование расходомеров на коллекторе также требует значительного времени, так как изменение положения отсечного клапана одного контура изменяет расходы в других. В любом случае балансировка является статической, то есть когда отдельные контуры будут отключены, количество воды в соседних изменится, что приведет к избытку в этих контурах.

Автоматическая гидравлическая балансировка с динамическим управлением расхода позволяет избежать этого переполнения и обеспечить оптимальное распределение температуры, сэкономит энергию и повысит комфорт.

Коллекторы с динамическим управлением расходом теплоносителя поддерживают и ограничивают индивидуальный расход в подключенных контурах посредством картриджа, установленного на каждом выходе обратного коллектора. Достаточно выполнить предварительную настройку требуемого расхода, и картридж обеспечивает его в диапазоне дифференциального давления, когда другие контуры на коллекторе открываются или закрываются. Кроме того, расход отдельного контура можно проконтролировать на расходомерах, которые установлены в подающем коллекторе. Гидравлическая балансировка достигается за одну операцию.

Рис. 11 Комбинированная система отопления на базе наносмесительного узла

         Комбинирование высокотемпературного (радиаторного) контура отопления и низкотемпературного, например, теплый пол требует дополнительной гидравлической увязки, так как у каждого из контуров (рис. 11) предусмотрен собственный циркуляционный насос и значительно различаются значения гидравлических потерь. Например, для насосносмесительного узла с коллектором серии R557R-2 (Giacomini) для гидравлической балансировки (рис. 12) предусмотрены два клапана (поз. 5 – 6 на рисунке). Один клапан регулирует подачу высокотемпературного теплоносителя в контур подмеса, второй, установленный на перепускном байпасе, регулирует расход возвращаемого теплоносителя из низкотемпературного контура теплого пола. Регулирование контуров теплого пола и радиаторов производят отсечными клапанами коллекторов.

Рис. 12 Наносмесительный узел: 1 - металлический шкаф, 2 -подача высокотемпературного контура, 3 - обратка высокотемпературного контура, 4 - трехходовой клапан подмеса с термостатической головкой, 5 - первичный балансировочный клапан, 6 - вторичный балансировочный клапан, 7 - корпус датчика предохранительного термостата, 8 - запорный клапан насоса, 9 - ручной воздухоотводчик, 10 – насос, 11 - сливной кран, 12 – термометры, 13 - подающий коллектор низкотемпературного контура, 14 - обратный коллектор низкотемпературного контура, 15, 16 - направляющие для крепления, 17 - предохранительный термостат, 18 - корпус датчика термостатической головки.

Статья из журнала "Аква-Терм"  № 6/2019, рубрика "Отопление и ГВС"


вернуться назад

Читайте также:

Установка дроссельных шайб на систему отопления в Нижнем Новгороде и области.

Услуги шайбирования системы отопления и теплоснабжения в Нижнем Новгороде и Нижегородской области. Дроссельные шайбы устанавливаются в тепловых пунктах многоквартирных домов, производственных предприятиях, школах. Шайбы размещают между фланцами трубопровода в узле управления. Инициатором шайбирования тепловых сетей выступает теплоснабжающая организация.





Теплоснабжающие организации для согласования установки шайб в ИТП в Нижнем Новгороде и Нижегородской области:

ПАО "Т Плюс" г. Нижний Новгород

ОАО "Волжская ТГК" г. Дзержинск

ОАО «Теплоэнерго» г. Арзамас

ООО «ФСК «Энерго Строй» г. Павлово

МУП «Выксатеплоэнерго» г. Выкса



Дроссельная шайба системы отопления (диафрагма).

Диафрагма предназначена для снижения  избыточного давления в системах с постоянным гидравлическим режимом и широко применяется в системе теплоснабжения для гидравлической балансировки.

Монтаж шайбы осуществляется на трубопроводе между фланцами.

В системах с постоянно меняющимся расходом теплоносителя рекомендуется применять регуляторы перепада давления, которые способны обеспечить стабильный гидравлический режим независимо от колебаний давления в тепловых сетях и работы автоматических систем регулировки потребления теплоносителя, а также не допустить превышения договорного расхода теплоносителя через свои узлы учёта.

Необходимость применения регуляторов перепада давления объясняется тем, что с изменением расхода воды перепад на шайбе изменяется по квадратичному закону, то есть увеличение расхода в 2 раза влечёт за собой рост перепада на диафрагме в 2² = 4 раза, а сокращение расхода в 3 раза понизит дросселируемое давление на шайбе в 3² = 9 раз.

Изменяющийся расход в тепловой сети, связан с автоматическими регуляторами потребления тепловой энергии, установленные на соседних зданиях, находящихся на одной линии теплоснабжения. Во время закрытия регулирующих клапанов САР, давление в теплотрассе повышается. Дома не оборудованные автоматикой отопления вынуждены прокачивать избыточный расход через себя.

Современным аналогом для систем с постоянным гидравлическим режимом является балансировочный клапан, сопротивление которого может изменяться ручной регулировкой, а заданная настройка опломбирована.

Получить бесплатную консультацию теплотехника!



Шайбирование системы отопления.

Установка дроссельных шайб на теплотрассах теплоснабжающих организаций производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда, как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Шайбы бывают подпорными и ограничительными

Ограничительная - чтобы погасить избыточное давление, которое представляет собой разность располагаемого давления на вводе и суммарных потерь давления внутренней системы отопления. Устанавливается на подаче.

Подпорная - Если статическое давление обратного трубопровода меньше чем высота здания. Устанавливается на обратке.

Если рассчитанный диаметр шайбы слишком мал, лучше поставить две большего диаметра, их можно разделить - одну на подаче, одну на обратке, опять же принимая во внимание величину давления в сети.

Шайбы устанавливаются и пломбируются теплоснабжающей организацией для балансировки своих тепловых сетей.

Закажите монтаж шайбы!



Диафрагма выполняется в виде металлического блина с отверстием в центре. Шайба устанавливается в межфланцевое соединение. Материалом изготовления диафрагм чаще всего является сталь 12Х18Н10Т (ГОСТ 5632-72).





Рассчитать шайбу!

Отпраьте ТУ или фото узла управления.



Звоните!  +7 (831) 413-47-50
Получите консультацию по телефону:
+7 (831) 413-47-50

Или напишите вопрос нашим специалистам:

Регулировка элеваторного узла в Ижевске

Регулирующий элеваторный узел отопления в многоквартирных домах, стал необходимой частью системы по повышению энергоэффективности и экономии денежных средств. По сравнению с элеватором механическим (водоструйным), элеваторный узел с регулируемым соплом, дает возможность в некоторых пределах изменять коэффициент смешения, что позволяет получать необходимую для внутренней системы отопления температуру.



Полезная информация для монтажа регулирующего элеваторного узла в ИТП многоквартирного дома.

Видео.



Каждый собственник частного хозяйства, руководитель производственного предприятия, ЖЭК, ТСЖ или любой другой организации подключенной к системе теплоснабжения, должен сам определять сколько и когда потреблять тепла. Компания ООО "АТК" поможет вам в этом и предоставит услуги по расчету, проектированию, согласованию, установке и окончательному введению в эксплуатацию регулируемых элеваторных узлов отопления с ручным и автоматизированным типом управления. Деятельность ООО "Аудит-ТеплоКонтроль" осуществляется с 2011 года.

Компания предлагает всем заинтересованным лицам рассмотреть возможность установки регуляторов элеваторного узла отопления в многоквартирные жилые дома. Он необходим для автоматизированной корректировки величины температурных параметров теплоснабжения. В зависимости от температуры атмосферного воздуха и средней арифметической взвешенной температуры помещений, происходит регулирование температуры теплоносителя. Подобную систему автоматики можно назвать погодная регулировка элеваторного узла. При снижении температуры, автоматизированный элеваторный узел сможет увеличивать, а при повышении, уменьшать температуру воды входящую в отопительную систему многоквартирного дома.





Принцип работы автоматического узла управления

Регулируемый элеваторный узел устанавливается в ИТП с минимальными изменениями схемы теплового пункта. Теплоноситель, идущий от поставщика, проходит сквозь автоматический регулируемый  элеваторный узел. В нем находится блок регулятора элеваторного узла с заложенными в нем заранее температурными данными (ПИД коэффициентов). За счет работы специальных сенсоров, которые в постоянном режиме замеряют температуру воды в трубах, происходи считывание данных о дельте между подающим трубопроводом и обраткой. Данные с температурных сенсоров обрабатываются контроллере элеваторного узла и так механизм подает указание понижать или повышать температуру воды. Перепад давления между подачей и обраткой поддерживается насосами при помощи регулятора перепада давления и частотного привода, а регулирующая игла в элеваторе устанавливает величину подачи теплоносителя. В продвинутых системах регулирующих элеваторных узлов применяются насосные группы. Насос поддерживает необходимую циркуляцию в системе отопления на режимах, когда регулирующий элеваторный узел более чем на 20-40% ограничил расход теплоносителя.



Особенности регулировки элеваторного узла отопления в многоквартирном доме.

Видео.



Достоинства элеваторных узлов с ручным и автоматизированным контролем

  1. Возможность круглогодичного монтажа без продолжительной остановки действующего теплового пункта
  2. Экономия тепловой энергии
  3. Простота, скорость, и стоимость установки оборудования
  4. Короткий срок окупаемости

В целом, на сегодняшний момент, автоматизированные элеваторные узлы, являются хорошим и экономичным вариантом оборудования теплового пункта и позволят вам экономить массу времени и средств. Цена на автоматический регулирующий элеваторный узел, его комплексная установка или монтаж определяется инженером на месте или в проектно-сметной документации от 4 800 р. до 280 000 р.

Теплоснабжающие организации для согласования замены водоструйного элеватора в ИТП на регулируемый элеваторный узел отопления в Ижевске и Удмуртской республике:

«Удмуртский» ПАО «Т Плюс» г. Ижевск

ООО «Удмуртские коммунальные системы» г. Ижевск

ООО «Районная теплоснабжающая компания» г. Ижевск

ОАО «Волжская ТГК» г. Ижевск

ЗАО «Воткинский завод» г. Воткинск

МУП «Коммунальные тепловые сети» г. Воткинск

МУП «ТеплоСервис» г. Воткинск

ОАО «Удмуртавтотранс» г. Воткинск

ООО «Удмуртэнергонефть» г. Воткинск

ООО «УКС» г. Сарапул






Получите консультацию по телефону:
+7 (3412) 77-57-53

Или напишите вопрос нашим специалистам:

9 основных клапанов для систем отопления.

Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума —  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

Большая разница температуры между подачей и обраткой

Оптимальная разница температуры между подачей и обраткой. Изменения в конструкции обогрева


Постепенно температура теплоносителя увеличивается до необходимой, нагревая радиаторы.

Циркуляция жидкости может быть естественной, называемой гравитационной, и принудительной – с помощью насоса.Обратка – это теплоноситель, который, пройдя через все отопительные приборы, входящие в контур, отдает свое тепло и, охлажденный, поступает снова в котел для очередного подогрева. Батареи можно подключить тремя способами:

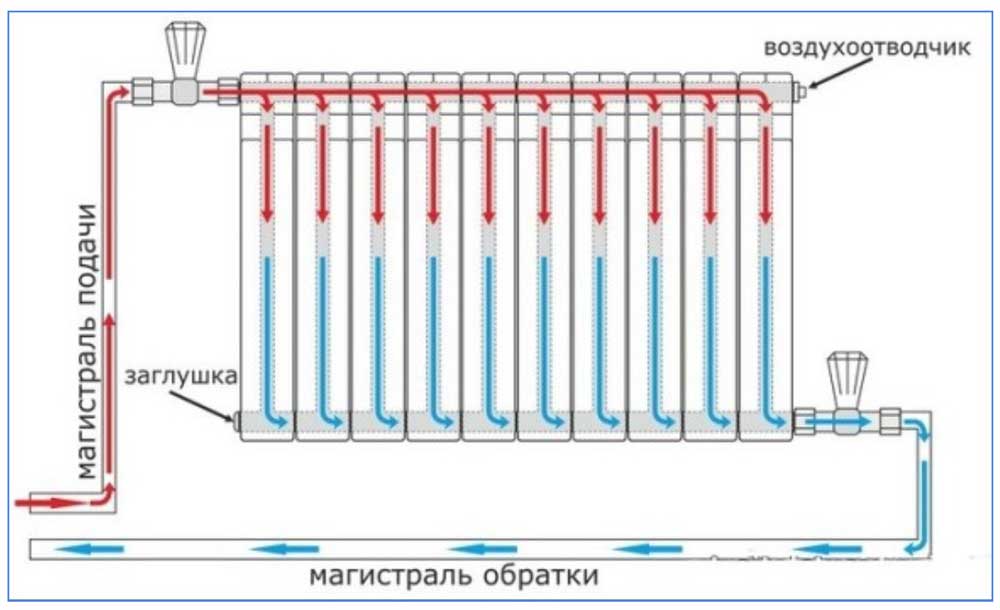

  • 2. Диагональное подключение.
  • 3. Боковое подключение.
  • 1. Нижнее подключение.

При первом способе подвод теплоносителя и отвод обратки осуществляется в нижней части батареи.

Подача и обратка в системе отопления

Двухтрубная система более продумана – параллельно подключены две трубы (подача и обратка).

Для того, чтобы продлить срок службы котла, систему отопления стараются изначально продумать так, чтобы «роса» не выпадала, т.е. стараются снизить разницу температур между двумя трубами. Чаще всего, этого добиваются включением бойлера горячего водоснабжения в систему отопления или подогревом теплоносителя обратки.

Бойлер устанавливают рядом с котлом.

Оптимальная разница температуры между подачей и обраткой.

Нормы и оптимальные значения температуры теплоносителя

При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие.

По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  1. При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.
  2. При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
  3. При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;

h3_2 Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону.

Оптимальная разница температуры между подачей и обраткой. Защита котла от холодной обратки

При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие.

По этим причинам санитарные нормы запрещают осуществлять больший нагрев. Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  1. При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.
  2. При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
  3. При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;

h3_2 Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону.

Норматив разницы температуры в подаче и обратке.

В чем разница между подачей и обраткой отопления

Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей. Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным. Также нижнее подключение еще называют по-разному: « », седельное.

По такой схеме обратка и подвод устанавливаются в нижней части батареи.

В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола.

Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.

Температура обратки в системе отопления.

В чем разница между подачей и обраткой отопления

Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё. Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной.

Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.Подачи рассчитывается с учетом параметров наружного воздуха.

Так, для региона Южный Урал принимается к расчету минус 32 градуса.Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс.

Но это теория. Фактически большинство

Как понизить температуру обратки в системе отопления. В чем разница между подачей и обраткой отопления

Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё. Количество задвижек коррелирует с количеством стояков.

При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.Подачи рассчитывается с учетом параметров наружного воздуха.

Так, для региона Южный Урал принимается к расчету минус 32 градуса.Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс.

Но это теория. Фактически большинство

Часто задаваемые вопросы

При образовании нагара ухудшается теплопередача и повышается температура дымовых газов.

Если при той же вырабатываемой мощности котла температура дымовых газов увеличилась, значит необходимо уменьшить время между чистками. По окончании отопительного сезона перед полным выключением котла рекомендуется с пульта включить чистку теплообменника в ручном режиме.Генератор выбирается в зависимости от типа циркуляционного насоса: если насос однофазный, то и генератор можно однофазный.

Допустимая разница температур между подачей и обраткой.

Обратка батареи отопления холодная – устройство, причины, способы устранения

Так же имеют высокую безопасность эксплуатации, продуктивность и оптимальное использование всего оборудования в целом. Затем теплоноситель, то есть вода или антифриз, пройдя по всем имеющимся радиаторам, теряет свою температуру и подается обратно для нагрева.

Самая незамысловатая структура отопления представляет собой нагреватель, две магистрали, расширительный бак и набор радиаторов.

Сантехнический вопрос. точнее отопительный. Для знающих. :)) Какая, именно по вашему мнению, лучше разница температур между подачей и обраткой?
Говорим про индивидуальные системы отопления.
10 или 20 градусов.
Понятно, что при 10-ти ументшается расход энергии, расходуемой котлом на нагрев.. вроде экономия.. Но так же при этиом увеличивается подача насоса, а значит снижается напор, и как следствие уменьшается производительность (фактически мощность) насоса.
При 20-ти значительно уменьшается подача, а соответственно увеличивается напор, что ведет к увеличению производительности насоса и системы, но ведет к бОльшим затратам энергии на котле на нагрев.

Так вот, что по вашему мнению все же предпочтительней, насос большей производительности, но меньше затрат на нагрев теплоносителя, или насос меньшей производительности, но больше затрат на нагрев?

Золотую середину тут не придумать, так что о ней не говорим. :)))
О золотой середине не говорим. 8 лет Еще раз. Ни о каких датчиках не говорим.. . Это совсем другая тема.. . И уточню.. . я не ломаю голову.. . Мне интересно мнение дргух по этому вопросу.. . Дополнен 8 лет назад

Надёжность и производительность отопительной системы зависит от эффективной работы всех частей, входящих в неё.

К ним относятся: котёл для подогрева теплоносителя, определённым образом подсоединённые к нему и между собой радиаторы, расширительный бак, циркуляционный насос, запорная и регулирующая арматура, трубопровод необходимого диаметра.

Создание высокоэффективной системы отопления возможно, благодаря специальным знаниям и опыту в этой сфере деятельности. Немаловажную роль в рабочем процессе отопления помещения играет трубопровод обратки.

Обратка в системе отопления, что это такое

Обратка представляет собой часть трубопровода контура отопления, осуществляющая передачу охлаждённого теплоносителя, после его прохождения по системе через подключённые радиаторы, в котёл для повышения температуры. Теплоносителем в основном является вода, иногда антифриз.

Фото 1. Схема отопления с использованием твердотопливного котла. Обратка обозначена синим цветом.

Виды отопительных схем

Для многоэтажных зданий часто применяют однотрубную прямую систему разводки. Она не имеет чёткого разделения труб на подвод жидкости в радиаторы и обратку, поэтому полный контур условно делят на две равные части. Стояк, выходящий из котла, называют подача, а трубы, выходящие из последнего радиатора — обраткой. Преимущества этой схемы:

  • экономия времени и материальных затрат;
  • удобство и простота монтажных работ;
  • эстетичный вид;
  • отсутствие стояка обратки и последовательное расположение радиаторов (теплоноситель подаётся на 1-й, затем 2-й, 3-й и так далее).

Для однотрубной системы распространена вертикальная разводка с вертикальным контуром и подводом тепла сверху.

При двухтрубной системе разводки подразумевается установка двух замкнутых, параллельно подключённых, контуров, один из них обеспечивает функцию подвода теплоносителя к отопительному прибору (радиатору), второй — функцию его отвода (обратка).

Радиаторы подключаются несколькими способами:

  • Нижний (или седельный, серповидный). Предусматривает подключение подвода и обратки к нижним соединительным отверстиям радиатора. На верхние отверстия устанавливают кран Маевского и заглушку. Применяют для систем, в которых трубы скрыты под полом или плинтусом. Целесообразны для многосекционных радиаторов, при небольшом числе секций потери тепла доходят до 15%.
  • Боковой способ, пользуется популярностью. Трубы подсоединяют к радиатору с одной стороны: подвод теплоносителя через верх, обратку — через низ. Не подходит для приборов с большим числом секций.

Фото 2. Двухтрубная схема отопления с боковым типом подключения. Указана температура подачи и обратки.

  • Диагональный (или боковой перекрёстный) способ подразумевает подачу горячей воды сверху, подключение обратки — снизу и с другой стороны. Подходит для радиаторов с числом секций не менее 14 шт.
  • Третьим вариантом организации схемы отопления является гибридный способ, основанный на одновременном использовании однотрубной и двухтрубной систем. Например, коллекторная схема предполагает подачу теплоносителя через одиночный стояк, дальнейшая разводка на месте осуществляется по индивидуальному плану.

Принцип работы, как повысить производительность

Одиночный контур не обеспечивает равномерного прогревания отопительных приборов, теплоотдача уменьшается по мере удаления от котла (в последние радиаторы поступает теплоноситель холоднее, чем на первые). Недостаток подобной системы — большие значения давления теплоносителя.

Справка. производительность однотрубной системы повышается при наличии циркулярного насоса или байпасов, сформированных на каждом этаже.

Преимущества двухтрубного варианта отопления:

  • прогрев достаточного числа приборов в равной степени, вне зависимости от их расстояния до источника тепла;
  • корректирование температурного режима, проведение ремонтных мероприятий на отдельном приборе не оказывает влияние на работу других.

Недостатки:

  • сложность схемы разводки;
  • трудоёмкость установки и подключения.

Оптимальным выбором для частного строительства является самая производительная двухтрубная система, которую также часто выбирают для отопления элитного жилья.

Монтаж двухтрубной системы целесообразно проводить с установкой циркуляционного насоса, который позволяет использовать трубы меньшего диаметра.

После него, с целью предохранения контура рециркуляции от продавливания, ставят обратный клапан.

При монтаже системы без циркулярного насоса соблюдается правило: подача возможна если есть уклон от или к котлу. Теплоноситель с более высокой температурой через подвод (наклон от котла к отопительному прибору) поступает в радиатор и прогревает его, а затем выходит через обратку (наклон от радиатора к котлу), но с уже меньшей температурой. Опытные мастера нередко прибегают к замене рециркуляционного насосного кольца на систему 3-х или 4-х ходовых смесителей.

Важно! При естественной циркуляции, весь трубопровод от стояка к радиаторам не должна иметь большую длину.

Особенности

Продолжительная работа котельного оборудования возможна при правильно спроектированной системе разводки труб, которая обеспечивает определённую разницу температур между трубами, выводящими и подводящими теплоноситель.

Внимание! Наличие существенной разницы температурных значений является причиной образования на камере сгорания обильного конденсата.

Капли воды, особенно в соединении с образующимся при горении оксидом углерода (в случае твердотопливного оборудования), быстро разъедают стенки камеры, нарушается герметичность важного элемента, и котёл выходит из строя.

Приемлемым решением в данной ситуации является подсоединение дополнительного водонагревающего устройства — бойлера. Он устанавливается рядом с котлом специальным образом, чтобы теплоноситель, пройдя по всем приборам системы, попал в него, а затем в котёл.

Фото 3. Система отопления с бойлером для нагрева воды. Прибор установлен рядом с газовым котлом.

Таблица температуры в трубопроводе отопления

Температура отопления, включая трубы обратки, напрямую зависит от показателей уличных термометров. Чем холоднее воздух на улице и выше скорость ветра, тем больше затрат на тепло.

Разработана нормативная таблица, отражающая значения температур на входе, подаче и выходе теплового носителя в системе отопления. Представленные в таблице показатели обеспечивают комфортные условия для человека в жилом помещении:

Темп. внешняя, °С +8 +5 +1 -1 -2 -5 -10 -15 -20 -25 -30 -35
Темп. на входе 42 47 53 55 56 58 62 69 76 83 90 97 104
Темп. радиаторов 40 44 50 51 52 54 57 64 70 76 82 88 94
Темп. обратки 34 37 41 42 43 44 46 50 54 58 62 67 69

Важно! разница между температурами значениями подачи и обратки зависит от направления движения теплоносителя. Если разводка сверху, перепады составляют не больше 20°С, если снизу — 30°С.

Норма давления

Эффективная передача и равномерное распределение теплоносителя, для производительности всей системы с минимальными потерями тепла возможны при нормальном рабочем давлении в трубных магистралях.

Давление теплоносителя в системе подразделяется по способу действия на в виды:

  • Статическое. Сила воздействия неподвижного теплоносителя на единицу площади.
  • Динамическое. Сила действия при движении.
  • Предельный напор. Соответствует оптимальному значению давления жидкости в трубах и способному поддержать работу всех обогревательных приборов на нормальном уровне.

Согласно СНиП оптимальный показатель равен 8—9,5 атм, снижение давления до 5—5,5 атм. нередко приводит к перебоям отопления.

Для каждого конкретного дома показатель нормального давления индивидуален. На его значение влияют факторы:

  • мощность насосной системы, подающей теплоноситель;
  • диаметр трубопровода;
  • отдалённость помещения от котельного оборудования;
  • износ частей;
  • напор.

Контролировать давление позволяют манометры, монтирующиеся непосредственно в трубопровод.

Почему не работает обратка

Существует множество проблем, связанных с обраткой в отопительной системе.

Передавливает подачу

Температура воды в трубопроводе обратки определяется устройством системы отопления, соответствует значению в графике температур, утверждённому обслуживающей организацией.

Нередко жильцы квартир сталкиваются с проблемой, когда обратка передавливает подачу.

Распространённая причина — переход горячего теплоносителя из магистрали подачи в контур обратки через всевозможные части (например, перемычки) трубопровода горячего водоснабжения или вентиляцию. При автоматическом приборе регулирования, как правило, достаточно его правильно настроить.

Теплоноситель плохо сходит

При нарушении циркуляции жидкости в тепловом контуре, вода в трубах обратки плохо сходит. Первоначально проверяют соответствие мощности циркуляционного насоса требованиям. Причина может скрываться в банальной протечке трубопровода. Ситуация с плохой циркуляцией типична для многоквартирных домов, расположенных на конечном участке теплотрассы с недостаточным перепадом давления.

Обратка холодная, забиты трубы

Низкая температура обратки — серьёзная проблема, мешающая обеспечить комфорт в помещении. Причины холодной обратки:

  • неправильная разводка отопления;
  • воздушный пузырь в системе или стояке;
  • недостаточный расход воды по сети;
  • заниженная температура в подводных трубах;
  • увеличенные объёмы теплопотерь;
  • неэффективность насосного оборудования, результат: слабая циркуляция и недостаточный перепад температур между подачей тепла и обраткой;
  • пониженное давление;
  • забитые трубы и радиаторы.

Применение кранов Маевского позволяет ликвидировать воздушные пробки, препятствующие движению теплоносителя.

Фото 4. Кран Маевского, установленный на радиаторе отопления. При помощи него можно спустить лишний воздух из системы.

Важно правильно спускать воздух:

  • запорной арматурой остановить подачу тепла;
  • открыть кран Маевского, спускать теплоноситель с воздухом;
  • восстановить перемещение тепла, открыв запор.

Узкий проход регулировочного крана нередко объясняет заниженную температуру обратки, это повод заменить его на новый.

Периодически проверяют трубопровод на засорённость, которая мешает движению теплоносителя. Грязь и отложения удаляют. Если восстановить проходимость труб не получается, участок заменяют новым трубопроводом.

Внимание! Установить точную причину неполадки можно после проверки всей отопительной системы.

Воздуховоды подачи и возврата для выравнивания давления в существующих домах

Описание

В существующих домах домовладельцы могут иногда испытывать сильные сквозняки, перепады температур между комнатами, плохую циркуляцию воздуха или центральные системы принудительной вентиляции, которые казались более шумными или работали больше, чем им нужно. Одной из причин этих проблем может быть перепад давления между комнатами. Испытание давлением как часть оценки энергопотребления всего дома может определить, не сбалансировано ли давление в доме.Несбалансированная система вентиляции и кондиционирования с воздуховодом может привести к потере энергии и плохому терморегулированию.

Рис. 1. Регулятор постоянного воздушного потока - это регулируемое отверстие, которое автоматически регулирует потоки воздуха в системах воздуховодов до постоянного уровня (любезно предоставлено компанией American Aldes).

После того, как воздуховоды установлены и закрыты гипсокартоном и другими покрытиями, вносить изменения очень сложно. Вот несколько обновлений, которые могут улучшить циркуляцию и распределение воздуха, позволяя системе работать ближе к проектной для повышения производительности и эффективности.

Иногда плохая циркуляция возникает из-за отсутствия правильного размера (низкого давления) обратного воздушного пути обратно к воздухоочистителю.

  • Убедитесь, что мебель или предметы хранения не блокируют решетку возвратного воздуха, если она расположена низко на стене.
  • Убедитесь, что размер решетки соответствует требованиям ACCA Manual D.
  • Если возвратная решетка и воздуховод слишком малы, проверьте, можно ли их увеличить.
  • Если невозможно увеличить обратный путь, посмотрите, есть ли альтернативный маршрут для добавления второго обратного пути.
  • Если обратный путь представляет собой переход через стену, потолок или пол в механическое помещение (часто называемый «дикий» возврат), увеличьте размер решетки, но обязательно поставьте Z-образный канал, 90- градусный воротник или хотя бы перегородку для уменьшения шума.
  • Убедитесь, что во всех спальнях есть соответствующие прорези в дверях, чтобы обеспечить выравнивание, когда комнаты закрыты, или имеется передаточная решетка, установленная через стену, или переходной канал, установленный над потолком, чтобы обеспечить циркуляцию обратно в общественное пространство, а затем в центральный кондиционер.

Иногда проблема заключается в плохо сбалансированной системе приточного воздуха.

  • В идеале каждый приточный отводной воздуховод должен иметь ручную балансировочную заслонку, обычно расположенную на отводе приточного ствола, чтобы регулировать воздушный поток в каждой комнате. Если это так, постепенно регулируйте заслонки, чтобы уменьшить поток воздуха в комфортные комнаты и тем самым увеличить поток воздуха в неудобные комнаты.
  • В качестве альтернативы, ручные балансировочные заслонки в приточных каналах магистральных обеспечивают контроль баланса воздуха в различных областях или зонах дома (а не в отдельных комнатах).Это обычное решение для двухэтажных домов, где один ствол обслуживает первый этаж, а другой - второй. Эти амортизаторы багажника также допускают сезонную регулировку; например, чтобы подавать меньше воздуха наверх во время отопительного сезона и больше воздуха наверх во время сезона охлаждения.
  • Если заслонки ответвления подачи не установлены или недоступны (например, из-за готового потолка подвала или каналов, установленных внутри этажей), можно выполнить незначительную регулировку баланса воздуха путем стратегического открытия и закрытия заслонок в регистрах подачи потолка / пола.Обратите внимание, что такой подход может привести к недопустимому шуму в регистрах (например, свисту) из-за увеличения скорости воздуха.
  • Внимание: балансировочные заслонки и регуляторы регистра предназначены для точной настройки воздушных потоков, но не предназначены для исправления значительных ошибок размера воздуховода. Слишком много закрытых заслонок может привести к недостаточному потоку воздуха через печь / устройство обработки воздуха и привести к неисправности оборудования HVAC; это особенно важно в период охлаждения, так как это может привести к обледенению испарителя.

Если ручные заслонки недоступны или отсутствуют, рассмотрите возможность установки устройств пассивной регулировки воздушного потока (Рисунок 1).В этих амортизаторах используется саморегулирующийся аэродинамический профиль, обеспечивающий расход, не превышающий максимального расчетного, независимо от колебаний давления (рис. 2). Если общий поток системы пропорционально регулируется с помощью регулятора соответствующего размера в шейке каждого регистра, система будет оставаться сбалансированной в пределах диапазона давлений, для которого указаны регуляторы. Модернизация может быть выполнена изнутри комнаты, сняв решетку регистра и установив картридж в горловину диффузора (Рисунок 3).Следуйте инструкциям производителя по размеру и установке.

Рис. 2. Регуляторы постоянного воздушного потока, доступные с воздуховодами различных размеров (4, 5, 6, 8 и 10 дюймов) и трех классов давления (низкого, среднего и высокого), обеспечивают расчетный расход воздуха в широком диапазоне давлений. (любезно предоставлено американской компанией Aldes). Рис. 3. Регулятор постоянного воздушного потока установлен в горловину приточного воздуховода для управления воздушным потоком для обеспечения расчетного воздушного потока независимо от изменений давления (любезно предоставлено American Aldes).

Если требуется несколько сезонных, еженедельных и суточных схем балансировки из-за значительных различий в загруженности и использовании, может быть желательна правильно спроектированная система автоматического управления зоной (балансирующие заслонки с электронным управлением со специальным термостатом для каждой независимой зоны) для повышения комфорта пассажиров. (см. руководство по проектированию ACCA Manual Zr).

Для получения дополнительной информации см. Следующие руководства:

Для доступа к некоторым ссылкам может потребоваться покупка у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Приточно-возвратные вентиляционные отверстия: в чем разница?

В чем разница между приточным и обратным отверстиями?

Заманчиво думать, что ваша печь и кондиционер просто продувают кондиционированным воздухом комнаты в вашем доме. Но это только половина дела; они также высасывают из них воздух.

Приточные вентиляционные отверстия в вашем доме выдувают кондиционированный воздух в ваши комнаты.Этот воздух выходит из вашей системы отопления и охлаждения через воздуховоды и выходит из приточных отверстий. Вы можете легко обнаружить вентиляционные отверстия, потому что они единственные, из которых вы можете почувствовать выход кондиционированного воздуха!

Возвратные отверстия в вашем доме всасывают воздух из ваших комнат в обратные каналы и обратно в систему отопления и охлаждения. Ваши возвратные отверстия обычно больше, чем приточные, и вы не почувствуете, как воздух выходит из них.

Как конструкция воздуховодов сочетается с приточными и возвратными отверстиями?

Ваша система отопления и охлаждения должна поддерживать относительно сбалансированную среду внутри ваших воздуховодов.Это означает, что количество воздуха, которое выдувают из ваших воздуховодов, равно количеству воздуха, всасываемого обратно в них.

Одна из самых больших проблем при проектировании воздуховодов в домах - это недостаточное количество приточных или обратных вентиляционных отверстий. В любом случае давление внутри ваших воздуховодов выйдет из равновесия, что сделает ваш дом менее комфортным. Это одна из причин, почему так важно работать с квалифицированным подрядчиком, который проведет точные измерения расхода воздуха в вашем доме перед установкой системы отопления и охлаждения.

Как можно повысить эффективность вентиляционных отверстий подачи и возврата?

Даже если в вашем доме имеется необходимое количество приточных и обратных вентиляционных отверстий, вы можете сделать несколько вещей, чтобы убедиться, что они правильно выполняют свою работу. Во-первых, убедитесь, что у вас нет мебели или других предметов, которые закрывают вентиляционные отверстия для подачи и возврата. Сохраняя чистоту вентиляционных отверстий, вы оптимизируете воздушный поток и максимально повысите домашний комфорт.

Также не закрывайте вентиляционные отверстия в своих комнатах, даже если вы не слишком часто пользуетесь некоторыми комнатами.Закрытие вентиляционного отверстия увеличит давление внутри вашего воздуховода и приведет к тем же проблемам, что и плохая конструкция воздуховода. Лучшее решение для экономии энергии в помещениях, которые вы нечасто используете, - это разделить эти комнаты на отдельные зоны с помощью системы зонирования.

Если у вас есть какие-либо вопросы о приточных и обратных вентиляционных отверстиях в вашем доме, или если вы хотите, чтобы в вашем доме была обслужена или установлена ​​система отопления и охлаждения, свяжитесь с Hyde’s, вашей компанией по кондиционированию воздуха в долине Коачелла, по телефону (760) 360-2202!

Статическое давление

: что это такое? Какая разница?

Когда вы идете к врачу, медсестра всегда выполняет несколько измерений.Один из них - артериальное давление - это ключевой показатель здоровья сердечно-сосудистой системы.

Если у вас артериальное давление 120/80 или меньше, вы в хорошей форме. Но начните прокрадываться на территорию 140/90, и у вас будут проблемы.

Статическое давление в ваших воздуховодах работает точно так же. Подобно тому, как высокое кровяное давление указывает на проблему с вашим здоровьем, высокое статическое давление указывает на проблему с вашим оборудованием HVAC и воздуховодами. Что-то создает чрезмерную нагрузку на вашу систему, и она будет работать намного лучше, если вы определите проблему и устраните ее.

Ваше отопительное и воздушное оборудование прослужит дольше. Вам тоже будет намного удобнее.

Статическое давление - это буквально сопротивление.

Системы

HVAC, независимо от размера, предназначены для перемещения определенного количества воздуха. Точно так же воздуховоды должны быть спроектированы таким образом, чтобы вся система могла работать должным образом и эффективно. Когда все спроектировано и установлено правильно, статическое давление там, где оно должно быть. Вы даже можете назвать систему «здоровой».«

К сожалению, в реальном мире все не так.

Неправильная установка воздуховодов, плохая конструкция системы и выбор фильтров - все это способствует высокому статическому давлению. Во многих домах играет роль комбинация этих факторов. Пока вы не решите проблему (ы) статического давления, ваша система никогда не будет работать в полную силу и может выйти из строя раньше, чем вы ожидаете.

Тем временем вы можете получить:

  • Шумные системы: Ограничения воздушного потока делают работу шумной.Чем больше статическое давление, тем громче ваша система. Вы слышите потрясающий свист воздуха каждый раз, когда включается ваша система? Вероятно, это из-за высокого статического давления.
  • Неправильный воздушный поток: Вы когда-нибудь замечали горячие точки, холодные точки или воздух, который просто парит над регистром? Часто причиной является высокое статическое давление. При высоком статическом давлении система может перемещать слишком много (или недостаточно) воздуха на тонну, что приведет к возникновению дискомфортных условий в вашем доме.
  • Неисправность оборудования: Если вы никогда не заменяли двигатель вентилятора или компрессор, считайте себя одним из счастливчиков.Это дорогостоящий ремонт, и вы можете какое-то время оставаться без отопления, переменного тока или тепла. Статическое давление, как мы вскоре рассмотрим, может привести к такому отказу.
  • Отказ системы: В серьезных случаях статическое давление может резко сократить срок службы вашего оборудования. Если многие компоненты начинают выходить из строя, вы можете столкнуться с ситуацией, когда замена всего обходится дешевле, чем ремонт отдельных частей.
Испытываете ли вы какие-либо из этих проблем с системой HVAC в вашем доме в Атланте? Возможно, пришло время осмотреть воздуховоды и испытать статическое давление, и фотоэлектрические системы могут помочь!

Свяжитесь с нами сегодня

Чтобы лучше понять проблему, представьте, что у вас есть компактный автомобиль.Скажем, Honda Civic. Civic хорошо ведет себя на ровной гладкой дороге. Ничто его не сдерживает.

Теперь немного увеличьте градиент. Есть некоторая нагрузка на двигатель автомобиля, но он все еще работает нормально. Еще немного увеличьте уклон, и машина может начать сопротивляться. Теперь прицепите к задней части прицеп - прицеп с лошадью. И продолжайте увеличивать градиент…

Вы уловили идею. В конце концов, маленькая машинка не сможет справиться с сопротивлением. Что-то сломается.Вы можете даже уничтожить машину.

Статическое давление очень много. Чем больше он увеличивается, тем больше перетаскивания добавляет в вашу систему. Правильное сопротивление гарантирует, что воздух движется так, как должен. Добавьте слишком большое сопротивление, и у вас будут проблемы.

Что вызывает высокое статическое давление и что с этим делать?

Рад, что вы спросили! Вот некоторые из наиболее распространенных причин, по которым ваша система может иметь высокое статическое давление:

  • Ваш 1-дюймовый гофрированный фильтр: Они есть у всех, но стандартные 1-дюймовые гофрированные фильтры могут существенно ограничить воздушный поток.Они пытаются фильтровать много воздуха на небольшой площади, и чем толще (или выше значение MERV) фильтр, тем сильнее ограничение. Вот почему мы рекомендуем использовать медиа-фильтр с низким перепадом давления. Вы получаете необходимую фильтрацию без значительного увеличения статического давления. Если вас действительно беспокоит аллергия, вы даже можете добавить ультрафиолетовое излучение в каналы подачи или перейти на фильтр HEPA. Все эти варианты предпочтительнее 1-дюймовых фильтров.
  • Плохая конструкция и / или установка воздуховодов: Ограничения в воздуховодах могут способствовать высокому статическому давлению.Виной всему могут быть провисающие гибкие воздуховоды, чрезмерные изгибы и провалы, а также другие неудачи при установке. Решение - переустановить или заменить воздуховод. Когда это невозможно, переход на двигатель вентилятора с регулируемой скоростью (вместо системы «вкл / выкл») даст вам лучший воздушный поток, несмотря на проблемы с воздуховодом.
  • Возвратный воздух меньшего размера: Этот тип воздуховода подходит для неправильной работы воздуховодов, но возвратный воздух меньшего размера представляет собой уникальные проблемы. Ваш компрессор предназначен для перекачивания хладагента под высоким давлением, но слишком мало возвратного воздуха может привести к тому, что система отправит жидкость обратно в компрессор, когда это не должно быть.В долгосрочной перспективе это сокращает срок службы вашего компрессора. Это также может привести к выходу из строя электродвигателя вентилятора - дорогостоящее решение. Решение состоит в том, чтобы добавить обратный канал или увеличить размер существующего обратного канала.

Другая возможность состоит в том, что ваш фильтр действительно загрязнен. Если с момента последней замены прошло более 90 дней, отключите его, чтобы снизить статическое давление.

Несколько слов о низком статическом давлении

Мы только что много говорили о высоком статическом давлении, но низкое статическое давление также может быть проблемой. Хотя очень редко , низкое статическое давление обычно указывает на одно из двух:

  • Ваш установщик увеличил размер магистральных линий. Мы видели это в некоторых старых домах. По какой-то причине (в грузовике не было нужного оборудования?), Кто бы ни устанавливал магистральные трубопроводы, их размеры были завышены.
  • Вы значительно повысили энергоэффективность. Может быть, вы сжали свой домашний конверт в попытке сэкономить энергию. В крайних случаях ваш обновленный дом может быть несовместим со старыми воздуховодами.Раньше они были подходящего размера, но сейчас они не подходят.

В любом случае, вам, вероятно, трудно оставаться комфортно. Воздушный поток недостаточно силен. Вам будет жарко с одной стороны комнаты и холодно с другой.

Обычно решение заключается в перепроектировании и переустановке воздуховодов.

Контроль статического давления

Статическое давление - это не то, что можно легко проверить без специального оборудования, желания просверлить воздуховоды и некоторого опыта.Это одна из причин, по которой люди нанимают такие компании, как мы!

Статическое давление - это одна из вещей, которые мы отслеживаем в рамках наших соглашений об обслуживании. Мы возьмем новые показания и сравним их со старыми так же, как медсестра делает с вашим кровяным давлением. Это действительно полезное измерение, потому что оно помогает нам устранять проблемы:

  • Высокое статическое давление? Мы можем проверить, используете ли вы ограничительный фильтр или ваш возвратный воздуховод недостаточен.
  • Низкое статическое давление? Может быть, у вас слишком большие воздуховоды.Мы можем это проверить. Низкое статическое давление - редкость, но не редкость.

И так далее. Чем раньше вы проверите свое статическое давление, тем быстрее вы сможете решить проблемы, прежде чем они приведут к отказу оборудования.

В HVAC простейшие изменения могут иметь большое значение. Простое решение, такое как изменение типа фильтра, который вы используете для снижения статического давления, может сэкономить вам тысячи на , заменяющую систему, которую вам не нужно покупать .

Звучит безумно? Так происходит все время.Статическое давление - вещь серьезная.

Что такое потеря давления?

Сопротивление воздуха в системе вентиляции в основном определяется скоростью воздуха в этой системе. Сопротивление воздуха растет прямо пропорционально потоку воздуха. Это явление известно как потеря давления. Статическое давление, создаваемое вентилятором, вызывает движение воздуха в системе вентиляции с определенным сопротивлением. Чем выше сопротивление вентиляции в системе, тем меньше воздушный поток вентилятора. Потери на трение в воздуховодах, а также сопротивление сетевого оборудования (фильтр, глушитель, нагреватель, клапаны и демпферы и т. Д.)) можно рассчитать с помощью таблиц и диаграмм, содержащихся в каталоге. Полная потеря давления равна всем значениям потери давления в вентиляционной системе.

Рекомендуемая скорость движения воздуха внутри воздуховодов:

Тип Скорость воздуха, м / с
Воздуховоды магистральные 6,0 - 8,0
Боковые ответвления 4,0 - 5,0
Воздуховоды 1,5 - 2,0
Приточная решетка потолочная 1,0 - 3,0
Вытяжные решетки 1,5 - 3,0

Расчет скорости воздуха в воздуховодах:

V = L / (3600 * F) (м / с)

л - производительность по воздуху [м 3 / час];
F - сечение воздуховода [м 2 ];

Рекомендация 1.
Потери давления в системе воздуховодов могут быть уменьшены за счет большего сечения воздуховода, что обеспечивает относительно равномерную скорость воздуха во всей системе. На рисунке ниже показано, как обеспечить относительно равномерную скорость воздуха в системе воздуховодов с минимальной потерей давления.

Рекомендация 2.
Для длинных систем с большим количеством вентиляционных решеток установите вентилятор посередине сети. Такое решение имеет ряд преимуществ. С одной стороны, снижаются потери давления, с другой - используются воздуховоды меньшего размера.

Пример расчета системы вентиляции:

Начните расчет с черчения системы, показывая расположение воздуховода, вентиляционных решеток, вентиляторов, а также длины участков воздуховода между тройниками. Затем рассчитайте объем воздуха в каждой секции.

Для расчета потери давления в секциях 1-6 используйте диаграмму потери давления для круглых воздуховодов. Для этого необходимо определить требуемые диаметры воздуховодов и потери давления при условии допустимого расхода воздуха в воздуховоде.

Секция 1: Расход воздуха 200 м 3 / ч. Предположим, что диаметр воздуховода составляет 200 мм, а скорость воздуха составляет 1,95 м / с, тогда потеря давления составляет 0,21 Па / м x 15 м = 3 Па (см. Диаграмму потери давления для воздуховодов).

Раздел 2: такие же расчеты должны быть выполнены с учетом того, что скорость воздуха через этот участок составляет 220 + 350 = 570 м 3 / ч. Предположим, что диаметр воздуховода составляет 250 мм, а скорость воздуха составляет 3,23 м / с, тогда потеря давления равна 0.9 Па / м x 20 м = 18 Па.

Секция 3: Расход воздуха через эту секцию составляет 1070 м 3 / ч. Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 3,82 м / с, тогда потеря давления составляет 1,1 Па / м x 20 м = 22 Па.

Секция 4: Расход воздуха через эту секцию составляет 1570 м 3 / ч. Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 5,6 м / с, тогда потеря давления составляет 2,3 Па / м x 20 м = 46 Па.

Секция 5: Расход воздуха через эту секцию составляет 1570 м 3 / ч.Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 5,6 м / с, тогда потеря давления составляет 2,3 Па / м x 1 м = 23 Па.

Секция 6: Расход воздуха через эту секцию составляет 1570 м 3 / ч. Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 5,6 м / с, тогда потеря давления составляет 2,3 Па / м x 10 м = 23 Па. Общее давление воздуха в системе воздуховодов составляет 114,3 Па.

По окончании расчета потерь давления в последней секции можно приступить к расчету потерь давления в элементах сети, таких как глушитель SR 315/900 (16 Па) и в обратном демпфере KOM 315 (22 Па).Рассчитайте также потери давления в ответвлениях к решеткам. Суммарное сопротивление воздуха в 4-х ветвях составляет 8 Па.

Расчет потерь давления в тройниках воздуховодов.

Диаграмма позволяет рассчитать потерю давления в ответвлениях на основе угла изгиба, диаметра воздуховода и производительности по воздуху.

Пример. Рассчитайте потерю давления для изгиба 90 °, Ø 250 мм и расхода воздуха 500 м. 3 / ч. Для этого найдите точку пересечения вертикальной линии, показывающей объем воздуха, с вертикальной линией.Найдите потерю давления на вертикальной линии слева для изгиба трубы на 90 °, что составляет 2 Па.

Допустим, мы устанавливаем потолочные диффузоры PF с сопротивлением воздуха 26 Па.

Теперь просуммируем все потери давления для прямого участка воздуховода, элементов сети, колен и решеток. Целевое значение 186,3 Па.

После всех расчетов приходим к выводу, что нам нужен вытяжной вентилятор производительностью 1570 м 3 / ч при сопротивлении воздуха 186.3 Па. С учетом всех требуемых рабочих параметров вентилятор ВЕНТС ВКМС 315 - лучшее решение.

Расчет потерь давления в воздуховодах

Расчет падения давления в обратном клапане

Выбор вентилятора

Расчет потерь давления в глушителях

Расчет потерь давления в воздуховоде Тройники

Расчет потери давления в диффузорах воздуховодов

Конструкция воздуховода 2 - Доступное статическое давление

В части 1 этой серии статей по проектированию воздуховодов я рассмотрел основы физики движения воздуха в воздуховодах.Теперь мы собираемся использовать это, чтобы выяснить, как заставить все части работать вместе должным образом. Сначала мы выбираем воздуходувку, которая будет обеспечивать необходимый нам общий воздушный поток. Затем мы проектируем систему воздуховодов, которая будет подавать необходимое количество воздуха в каждую комнату. Для этого нам нужно взять концепцию перепада давления и применить ее к воздуходувкам и воздуховодам.

Подробнее о перепадах давления

Из части 1 этой серии мы знаем, что перепады давления будут происходить по всей системе воздуховодов.Когда воздух попадает в фильтр, змеевик, теплообменник (если есть печь), регистры, решетки, балансировочные заслонки и сами воздуховоды, он теряет давление. Итак, давайте разберемся с этим.

На схеме ниже показаны компоненты нашей системы. AHU - это воздухообрабатывающий агрегат. Вот где воздуходувка. Воздух из дома возвращается в кондиционер через возвратные каналы. Воздух кондиционируется внутри AHU, а затем отправляется обратно в дом через приточные каналы.

Говоря здесь о давлении, мы не говорим об абсолютном давлении. Мы говорим об относительном давлении. Когда мы говорим о давлении, мы ориентируемся на давление внутри кондиционированного пространства. Это наш ноль.

На обратной стороне нагнетателя давление будет отрицательным. По мере того, как воздух движется из комнаты в обратную решетку и вниз к AHU, давление становится все более и более отрицательным по отношению к комнате. Со стороны подачи давление положительное.По мере того, как воздух движется из AHU через приточные каналы в помещения, давление становится все более и более положительным.

Максимальное положительное и отрицательное давление возникает на устройстве обработки воздуха. Чем дальше мы удаляемся от воздуходувки, тем ближе статическое давление в воздуховодах к нулю или комнатное давление.

Мощность нагнетателя

Чтобы получить определенный поток воздуха, нагнетатель должен работать против определенного давления и с определенной настройкой скорости нагнетателя. Вот таблица от одной единицы.

Скорость нагнетателя устанавливается перемещением проводов к разным ответвлениям. В данном случае их 5 штук. Цифры в верхней строке - это общее внешнее статическое давление (TESP), на которое рассчитан AHU. Это изменение давления в AHU при проталкивании и вытягивании воздуха через воздуховоды.

Обычно вы хотите разработать систему для работы на средней скорости (коснитесь 3 в таблице выше). Таким образом, у вас будет возможность для настройки при вводе системы в эксплуатацию. Кроме того, большинство систем рассчитаны на работу при общем внешнем статическом давлении 0.50 дюймов водяного столба (iwc). Для системы, описанной выше, эти параметры обеспечивают расход воздуха 899 кубических футов в минуту. Если это то число, которое вам нужно, вам просто нужно убедиться, что ваша система рассчитана на работу при 0,5 iwc.

Итак, от обратной (самой отрицательной) стороны AHU к подающей (самой положительной) мы хотим, чтобы общее изменение давления не превышало 0,5 iwc. (Это типичное число. У некоторых воздухообрабатывающих агрегатов рейтинг выше, у некоторых - ниже.) Это общее изменение давления в AHU. Фактическое давление в системе будет зависеть от воздуховодов и других компонентов.Пока мы в этом случае на уровне 0,5 или ниже, мы получим хороший воздушный поток.

Обратите внимание, я сказал здесь изменение давления, а не падение давления. Воздуходувка вызывает повышение давления. Это сила, стоящая за воздушным потоком, поэтому от отрицательной стороны (возвратные каналы) к положительной стороне (приточные каналы) давление возрастает.

Понятно?

Определение доступного статического давления (ASP)

Далее происходит разделение двух видов перепадов давления в системе воздуховодов. Во-первых, нам нужны все внешние перепады давления компонентов, которые являются , а не воздуховодами или фитингами.Эти штуки должны входить в систему воздуховодов и, как правило, иметь известные перепады давления. Мы вычитаем их из общего числа внешнего статического давления (обычно 0,5 iwc). Что осталось, так это доступное статическое давление (ASP) для воздуховодов и фитингов.

Вот скриншот используемого нами программного обеспечения (RightSuite Universal).

Вверху указано полное внешнее статическое давление. Он вводится автоматически после выбора оборудования, но вы можете изменить числа здесь.В приведенной выше таблице у меня есть разные числа для нагрева и охлаждения, просто чтобы проиллюстрировать влияние на чистую прибыль, но обычно эти числа одинаковы.

Затем вы вводите все перепады внешнего давления. Змеевик и теплообменник здесь равны нулю, потому что змеевик уже включен в общее внешнее статическое давление, потому что он находится внутри AHU, и нет теплообменника, поскольку это тепловой насос. В случае печи у вас будет змеевик, который находится за пределами AHU, и вам нужно будет его добавить.Я не думаю, что у нас когда-либо был проект, в котором теплообменник был бы внешним и его нужно было бы добавить сюда.

Остальные числа, показанные там, являются довольно стандартными, но вы хотите ввести реальные числа, если они у вас есть. Например, если вы используете деревянные решетки, перепады давления будут значительно выше. Но, пожалуйста, не используйте деревянные решетки! Из-за них будет очень сложно получить хороший воздушный поток.

Бюджет вашего воздуховода

После того, как вы ввели номинальное внешнее статическое давление и все ваши внешние падения давления, то, что осталось после вычитания падений из номинального давления, - это доступное статическое давление.Вот сколько вам осталось «потратить» на систему воздуховодов.

Подводя итог, где мы находимся сейчас:

  • Воздуходувка создает повышение давления для перемещения воздуха по каналам.
  • Он рассчитан на определенный объем воздушного потока при определенном общем внешнем статическом давлении.
  • Воздуховоды, фитинги и другие компоненты вызывают падение давления.
  • Вычитание падений давления для всего, что не является воздуховодами или фитингами, из общего внешнего статического давления дает доступное статическое давление.
  • Доступное статическое давление - это бюджет падения давления, с которым вы должны работать при проектировании воздуховодов.

Теперь перейдем к следующему этапу и спроектируем систему воздуховодов, в которой падение давления будет не более доступного статического давления. Для этого мы определяем размеры воздуховодов и выбираем фитинги, используя так называемую эквивалентную длину. И это тема следующей статьи из этой серии.

Купите руководства ACCA на Amazon *

Другие статьи из серии Duct Design:

Основные принципы проектирования воздуховодов, часть 1

Конструкция воздуховода 3 - Общая полезная длина

Конструкция воздуховода 4 - Расчет скорости трения

Конструкция воздуховода 5 - Определение размеров воздуховодов

Статьи по теме

Две основные причины снижения потока воздуха в воздуховодах

Заболевание гибких протоков не препятствует потоку воздуха

Наука о провисании - гибкий воздуховод и воздушный поток

Секрет эффективного движения воздуха через систему воздуховодов

* Это ссылки партнеров Amazon.Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы совершаете покупку после перехода по ссылке.

Испытания статическим давлением в HVAC

Когда вас вызывают для проверки работоспособности системы отопления, вентиляции и кондиционирования воздуха, необходимо учитывать множество факторов. Иногда проблема настолько проста, как засорение вентиляционного отверстия или решетки, но обычно требуется более сложная диагностика. Одной из переменных, которую важно понимать, является статическое давление, фундаментальная диагностика HVAC, которая имеет решающее значение для сбалансированной системы.

Статическое давление также известно как сопротивление воздуха в системе, и по сути является мерой сопротивления воздушному потоку, возникающего в системе HVAC. Симптомы проблемы статического давления включают чрезмерный шум, горячие и холодные точки в доме и даже отказ оборудования. Выявление проблемы статического давления до того, как она вызовет сбой системы, сэкономит вашим клиентам много хлопот и денег.

Прежде чем приступить к измерению статического давления, соберите всю возможную информацию об оборудовании.Найдите номера моделей, отметьте мощность вентиляторов и укажите все использованные не заводские аксессуары. Если есть очевидные проблемы, такие как грязные фильтры, устраните их перед запуском теста. Убедитесь, что настройки оборудования соответствуют характеристикам производителя. Вы также захотите обратиться к документации по оборудованию после того, как произведете измерения.

Статическое давление измеряется манометром с датчиками давления. Ранние манометры использовали столб воды для отображения давления в системе.Давление воздуха физически подняло воду в дюймах, поэтому сегодня статическое давление выражается в дюймах.

Необходимо снимать показания со стороны подачи и возврата системы. Это потребует от вас просверлить оборудование. Показания на стороне подачи необходимо снимать между печью и внешним змеевиком в кожухе, чтобы учесть сопротивление, вызванное проталкиванием воздуха через змеевик. Распространенной ошибкой здесь является измерение только на нагнетательном патрубке подачи.

Чтобы снять показания между печью и змеевиком, вам необходимо просверлить корпус печи. Избегайте сверления в корпусе змеевика. Вы также просверлите отверстие после змеевика в приточной камере. Это дает вам измерение сопротивления, вызванного катушкой.

Для обратной стороны вы снимаете показания между печью и фильтром. Всегда выполняйте сверление осторожно, избегая поддонов для конденсата, печатных плат и крышек труб. Используйте защитную оболочку для сверла, чтобы не просверлить глубже, чем предполагалось.

Вставьте зонд манометра в отверстия для измерения. Обязательно обнулите манометр, прежде чем снимать показания. Для этого у каждого манометра будут немного разные инструкции. Вы должны установить манометр на высокое давление (+) для измерения на стороне подачи и низкое давление (-) для измерения на стороне возврата.

Если у вас есть показания со стороны подачи и возврата, ваше внешнее статическое давление является простым дополнением. Не обращайте внимания на положительные и отрицательные числа и сложите значения для обоих показаний.

Например, если ваше показание подачи составляет (+) 0,28, а ваше обратное показание составляет (-) 0,20, статическое давление составляет 0,48. Вам нужно будет вычесть падение давления на змеевике и падение давления на фильтре следующим образом:

0,28 - 0,04 (перепад давления на змеевике) + 0,20 - 0,04 (перепад давления на фильтре) = 0,40

Чтобы понять, каким должно быть статическое давление в системе, см. Спецификации оборудования. Низкое статическое давление указывает на то, что в воздуховодах могут быть утечки или что скорость вентилятора необходимо отрегулировать.Высокое статическое давление является индикатором блокирования воздушного потока, которое может быть вызвано закрытыми заслонками, перегибами гибкого воздуховода или плохой конструкцией воздуховода.

Статическое давление следует измерять всякий раз, когда вы устанавливаете новую систему, поскольку это отличная отправная точка для будущих обращений в службу поддержки. Этот дополнительный шаг может помочь вам выявить проблемы до того, как они станут серьезными и дорогостоящими для ваших клиентов.

31 декабря 2018 г.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. "

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. "

Стивен Дедак, П.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком

с деталями Канзас

Городская авария Хаятт »

Майкл Морган, П.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

- лучшее, что я нашел."

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал "

Jesus Sierra, P.E.

Калифорния

"Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев."

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

"Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материалов до оплаты и

получает викторину."

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие "

Мехди Рахими, П.Е.

Нью-Йорк

"Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация. "

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

доступный и простой для

использовать. Большое спасибо. "

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев "

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании оборудования "очень полезен.Модель

испытание потребовало исследований в

документ но ответов

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

в пути "

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. "

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. "

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материал был кратким и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна. "

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве - проектирование

Здание курс и

очень рекомендую ."

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. "

Юджин Брэкбилл, П.Е.

Коннектикут

"Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по моей линии

работ."

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата.» ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

"Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродский, П.Е.

Нью-Джерси

"Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобный а на моем

собственный график "

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

одночасовое PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал ."

Ричард Вимеленберг, П.Е.

Мэриленд

«Это хорошее напоминание об EE для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в онлайн-викторине и получение сразу

Сертификат

. "

Марлен Делани, П.
