Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

красивый внешний вид;
малый вес дерева;
ремонтопригодность;
высокая скорость монтажа.

Минусы:

без специальной защитной пропитки горючи;
низкая прочность по сравнению с железобетонными или металлическими балками;
подвержены воздействию влаги, грибка и живых организмов;
могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

жесткость. Означает способность материала сопротивляться изгибу;

звуко- и теплоизоляция;

пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

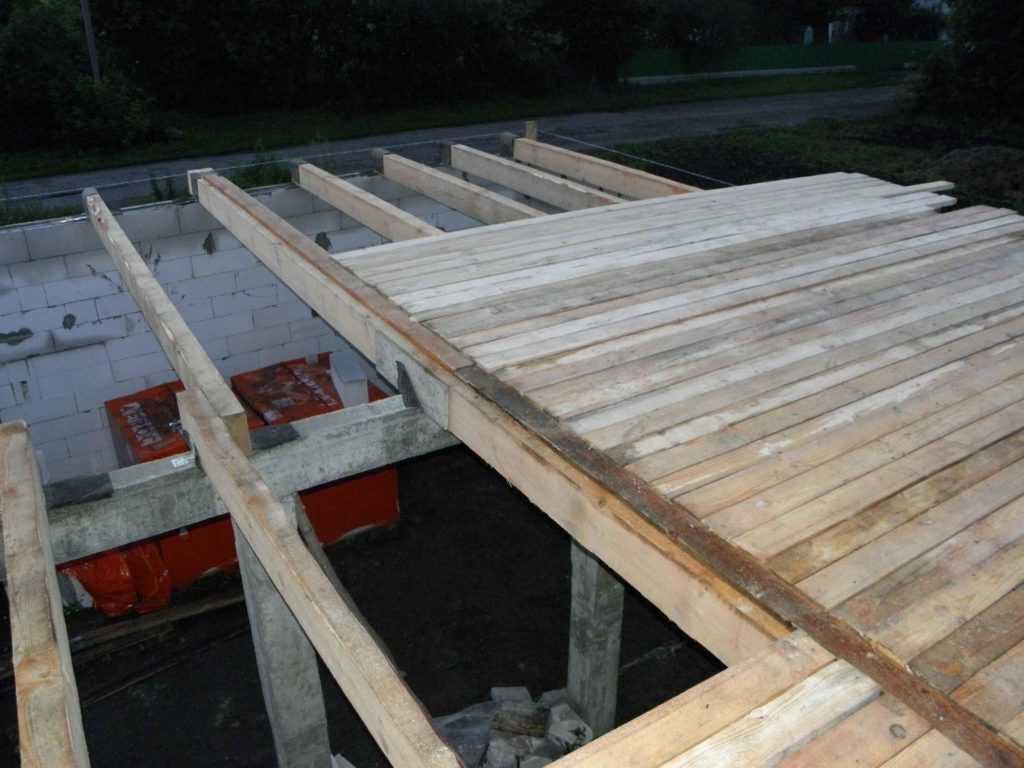

Междуэтажное перекрытие по деревянным балкам

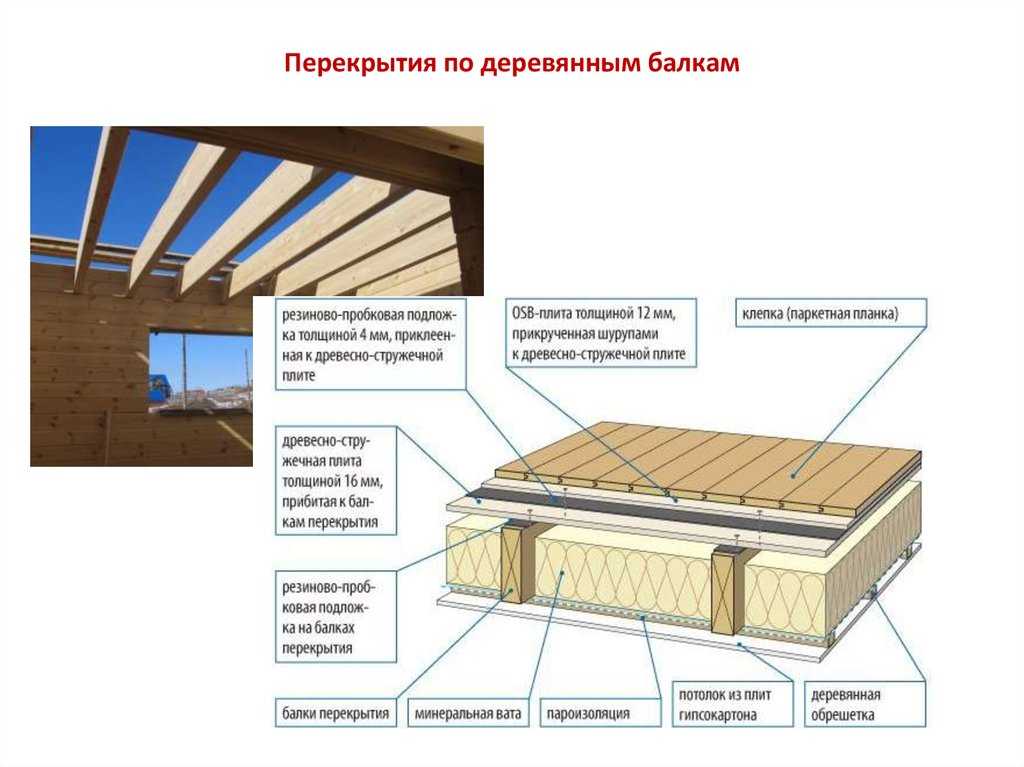

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

высокая прочность;
возможность перекрывать большие пролеты;
легкость монтажа;
незначительный вес;
длительный срок службы;
отсутствие деформации;
пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.

п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

точные размеры;
возможность использования на длинных пролетах;
исключена возможность деформирования;
малый вес;
уменьшение мостиков холода;
возможность закрепить коммуникации;
возможность монтажа своими руками без привлечения специальной техники;
широкая сфера применения.

Недостатки:

высокая стоимость;
неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www. moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м. п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

виды, метод расчёта на прогиб

Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.

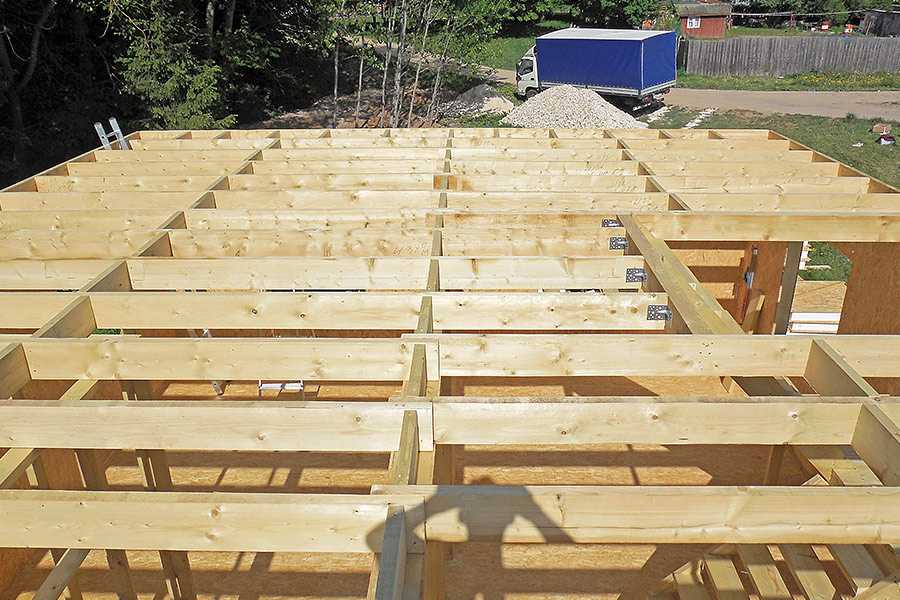

Межэтажное перекрытие деревянными балками

Содержание статьи

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

цокольное или подвальное перекрытие;
межэтажное перекрытие;
чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП)Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

прямоугольные;
квадратные;
круглые;
овальные;
двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

Знать расстояние между стенами и шаг между балками.
Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.
Для вычисления необходимо сложить удельный вес на кв. метр всех стройматериалов
Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м².
Высчитать предполагаемую нагрузку на 1 м² перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м²умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L²)/8

Где:

q — полная нагрузка на кв. м;
L² — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h²/6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

доступная цена;
простота доставки на строительную площадку;
возможность установки без применения спецтехники;
экологическая безопасность;
ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.
