Профили для перегородок из гипсокартона

Блог: Перегородки из гипсокартона

: Перегородки гипсокартон; 15 января 2019

Производители профилей для гипсокартона

Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.

Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).

У профилей Гипрок и стенки и основание имеют уникальное рифлёное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.

Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.

Профиль для перегородок из гипсокартона

В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляются в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.

Профиль для перегородок из гипсокартона для перегородки Кнауф

Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.

Таблица размеров профиля ПН Кнауф, внизу статьи.

Вертикальный профиль называется профиль стоечный (ПС). Он имеет С-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.

Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.

Профиль для перегородок из гипсокартона для перегородки Гипрок

Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).

Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».

В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.

Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.

Таблица размеров профилей для гипсокартона Кнауф

Таблица размеров профилей ПС Кнауф

Название	ПС 50/50	ПС 65/50	ПС 75/50	ПС 100/50
Размеры,мм	50х50×0,6	65х50×0,6	75х50×0,6	100х50×0,6

Таблица размеров профилей ПН Кнауф

Название	ПН 50/40	ПН 65/40	ПН 75/40	ПН 100/40
Размеры, мм	50/40/0,6	65/40/0,6	75/40/0,6	100/40/0,6

Таблица размеров профилей для гипсокартона Гипрок

Таблица размеров профилей ПС Гипрок

Профиль Giprok-ультра	ПС-42/40	ПС-50/40	ПС-66/40	ПС-75/40,ПС-100/40
Размеры	42×40×0,5	50×40×0,5	66х40х0,5	75х40х0,5,100х40х0,5

Таблица размеров профилей ПН Гипрок

Профиль giprok	ПН42/37	ПН-50/37	ПН-66/37	ПН-75/37	ПН-100/37
Размеры,мм	42х37х0,5	50х37х0,5	66х37х0,5	75х37х0,5	100х37х0,5

©Gipsokart. ru

Другие статьи раздела: Перегородки из гипсокартона

Высокие гипсокартонные перегородки

Как сделать дверной проем в перегородке из гипсокартона
Межкомнатная перегородка из гипсокартона с дверью
Монтаж перегородки из гипсокартона
Общие сведения о перегородках из гипсокартона
Перегородка из гипсокартона своими руками
Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ
Правила монтажа перегородок из гипсокартона
Профиль для перегородок из гипсокартона
Расчет перегородки из гипсокартона

Как сделать перегородку из гипсокартона своими руками, выбираем профиль и технологию

Конструкция перегородок
Преимущества использования металлопрофиля?
Монтаж конструкции
Способы крепления направляющих и стоечных профилей своими руками
Отделка гипсокартонной перегородки
Калькулятор онлайн, расчет материала для изготовления перегородок из гипсокартона

Изготовление перегородок из гипсокартона представляет собой один из способов дешево и очень быстро отгородить пространство, сделать отдельную комнату или скрыть элементы сантехники и вентиляции по середине помещения. Создание перегородки из гипсокартона требует некоторых усилий, но при этом не будет требоваться тяжелой физической работы.

Конструкция перегородок

Конструкция перегородки состоит из трёх основных элементов:

Каркас гипсокартонной перегородки может выполняться из металлического профиля, что встречается наиболее часто. Из дерева встречается наиболее реже из-за её усыхания, а вследствие чего –деформации всей конструкции. И комбинированный. Основной каркас выполняется из металлического профиля, а деревянные бруски вкладываются для создания возможности прикрепить на стену тяжелые элементы интерьера, бытовую технику и другие компоненты.

Изготовление перегородок начинается с выбора материала.

Видео:

Преимущества использования металлопрофиля?

Металлопрофиль может быть любых размеров, что дает возможность строить из него сложные переходы и всяческие ниши. К тому же он является достаточно легким материалом, конструкция из которого получается прочной и долговечной. Главным же достоинством металлического профиля является то, что его в процессе работы при изготовлении криволинейных конструкциях можно сгибать.

Каркас из металлопрофиля

Определившись с типом используемого материала необходимо решать следующие вопросы:

Какой по форме должна быть конструкция?
Будет ли уложена тепло – или звукоизоляция?
Будет ли она скрывать трубы, вентиляционные ходы и прочее?

Предварительно начертили проект перегородки на листе бумаги. Определились с местом расположения дверей, ниш и прочего. Если перегородка должна будет скрывать элементы сантехники, электрическую проводку или что-то еще, то стену необходимо выполнять из толстого профиля (100 мм).

Далее необходимо приступать к нанесению разметки на стены и пол. Для этого следует использовать отвес и строительный шнурок. При помощи уровня с пола разметка переносится на стены, а с использованием отвеса на потолок.

Видео:

Изготовление перегородок из гипсокартона своими руками осуществляется с использованием двух типов профилей:

UW (направляющий).
CW (стоечный).

Виды металлопрофиля

Соответственно, стоечный используется для выполнения вертикальных элементов конструкции, направляющий применяется в горизонтальных частях конструкции. При этом направляющий профиль может быть следующих размеров: 40х50, 40х75, 40х100 мм. Стоечный – 50х50, 50х75, 50х100 мм.

Из элементов крепежа и метизов потребуется для построения перегородки следующие крепежные компоненты:

Саморезы по металлу для скрепления профиля между собой. Они имеют в отличие от саморезов по дереву меньший шаг резьбы, что позволяет их зажимать в металлическом листе намного крепче и шляпки у них снизу плоские, а сверху слегка сферические. Вместо них можно применять заклепки. Идеально для крепления использовать просекатель для профиля .
Саморезы по металлу для крепления листов гипсокартона к профилю. Обычно они черного цвета также с мелкой резьбой, но иной клиновидной шляпкой. Это позволяет ему погрузиться немного в лист картона. Калькулятор поможет рассчитать нужное количество саморезов.
Дюбель-гвозди. Саморез в пластмассовой обойме, используется для крепления металлопрофиля к стене, если она выполнена из кирпича, блоков ПГС, монолита.

Если же стены построены из дерева, то здесь помогут, соответственно, саморезы по дереву. Их длина выбирается исходя из веса будущей перегородки и накладываемой на неё нагрузки.

Монтаж конструкции

Разобравшись с типами материалов и прикупив все необходимое комплектующее, можно приступать к монтажу первых элементов конструкции.

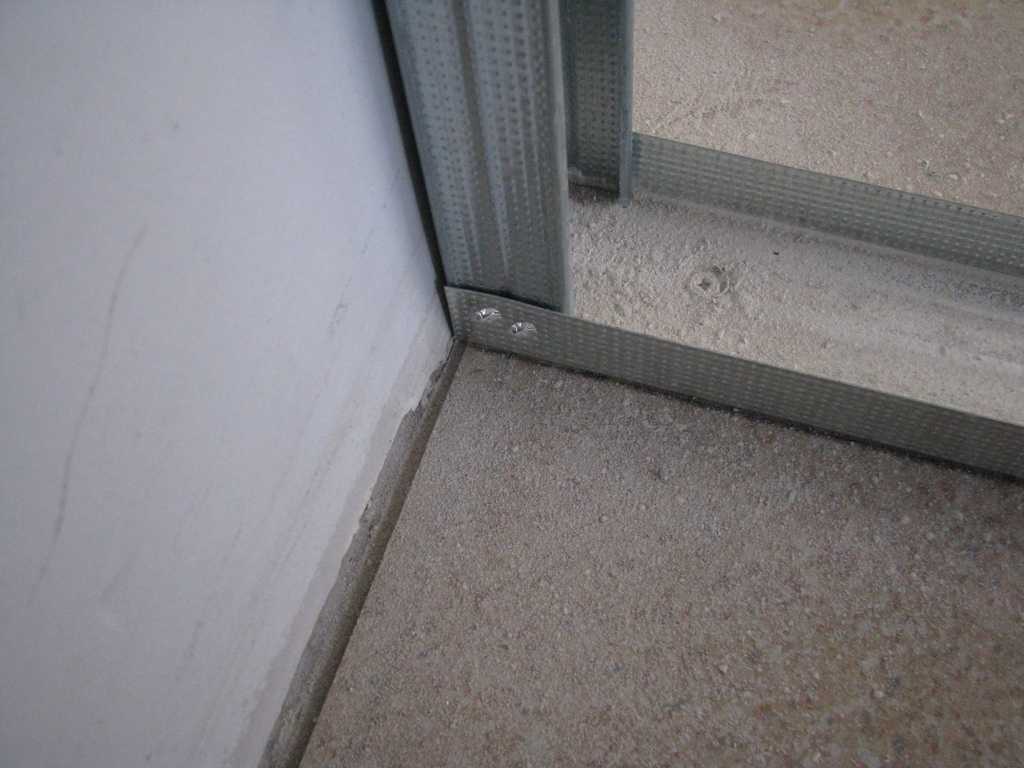

Первым делом необходимо прикрепить к полу направляющий профиль. Если пол не будет в дальнейшем подниматься, то необходимо оставить место для дверей. Расстояние выбирается исходя из ширины коробки с небольшим запасом в 2 см по краям для заполнения пустот пеной. Она не только скрепит дверную коробку, но и обеспечит амортизацию двери, а не всей стены.

Направляющий профиль крепится к боковым стенам и потолку с шагом крепежа не более 50 см. При необходимости он может уменьшаться, но рекомендуется именно этот.

Типы перегородок в зависимости от конструкции:

однослойная;
двухслойная.

Первый тип используется в более легких перегородках, где не требуется дополнительная прочность и звукоизоляция. В ней используется только по одному слою гипсокартона с обеих сторон. Второй же тип представляет собой более массивную конструкцию соответственно, и более тяжелую за счет крепления по два слоя листов гипсокартона с обеих сторон.

Видео:

После того как определились с типом перегородки, ее толщиной и прикрепили направляющий профиль, необходимо приступить к монтажу стоечных элементов. Они устанавливаются в направляющие лотки и выставляются строго вертикально. При этом стойка отрезается с учетом расстояния от нижнего профиля до верхнего за вычетом 1 см. Около дверного проема рекомендуется вкладывать деревянные бруски по толщине профиля, и закрепляются он при помощи саморезов по дереву. Рекомендуемое расстояние между вертикальными элементами конструкции перегородки из гипсокартона составляет 60 см. При необходимости его можно уменьшать, но не увеличивать.

Существует две технологии монтажа профиля. Первая, называемая американской, заключается в расположении паза к дальней стене. Вторая же технология, которая была разработана немецкими строителями, заключатся в расположении паза в направлении монтажа.

Способы крепления направляющих и стоечных профилей своими руками

Существует несколько способов осуществления крепежа направляющих и стоечных элементов:

Т-образное соединение.
Соединение в перекрестных элементах конструкции посредством паука.
Типы крепежа металлопрофиля

Простое Т-образное соединение заключается в надрезе двух боковых сторон профиля и отгибанием образовавшихся лепестков на 90⁰ в стороны. С их помощью затем будет осуществляться скрепление двух элементов. Этот тип соединения может применяться как в перекрестных, так и в торцевых элементах конструкции.

Второй тип соединения используется преимущественно в перекрестной стыковке профилей. Крепежный элемент представляет собой крестообразную пластину с множеством лепестков и перфорированных отверстий, предназначенных для упрощения монтажа конструкции. Также имеется в продаже и множество прочих комплектующих для самых разных вариантов соединений и стыковок, даже под углом в 45⁰.

После того как конструкция будет готова, можно приступать к крепежу ГКЛ.

Если перегородка должна быть легкой, то покрывают один слой картона, иначе второй слой крепится непосредственно через первый в металлический профиль. При этом крепежное расстояние первого листа может быть увеличено с 50 до 75 см. Второй слой крепится на рекомендуемом расстоянии, не более 50 см. Укладка листов должна осуществляться с 50% перекрытием верхним нижнего.

Облицовка ГКЛ

После того как перегородка с одной стороны будет полностью покрыта ГКЛ, необходимо приступать к тепло- и звукоизоляции. В качестве нее может быть пенопласт, минеральная вата. От плотности забивки внутреннего пространства зависит степень шумоподавления стены. После прокладки коммуникаций, проводки и сантехники, укладки звукоизолятора можно приступать к монтажу ГКЛ со второй стороны перегородки по тому же принципу.

Отделка гипсокартонной перегородки

Отделка всех гипсокартонных конструкций осуществляется по единой технологии:

Если будут клеиться обои, то достаточно армировочной сеткой проклеить стыки гипсокартонного покрытия и шпателем замазать ямочки, образовавшиеся при закручивании саморезов.
Если стена будет окрашиваться, то необходимо прошпаклевать по всей поверхности перегородки с последующей зачисткой и грунтовкой.

Изготовление перегородок из гипсокартона станет отличным вариантом, потому что в итоге всегда получается идеально ровная и гладкая стена.

Калькулятор онлайн, расчет материала для изготовления перегородок из гипсокартона

Ширина,м
Высота,м

Наименование	Расход материала	Ед. измерения
1 Лист гипсокартонный КНАУФ-ГКЛ(ГКЛВ)		кв.м
2. Профиль направляющий ПН 50/40 (75/40, 100/40)		пог.м
3 Профиль стоечный ПС 50/50 (75/50, 100/50)		пог. м
4 Шуруп самонарезающий TN25		шт.
5. Шпаклевка «Фугенфюллер» («Унфлот»)		кг
6 Лента армирующая		пог.м
7 Дюбель «К» 6/35		шт.
8. Лента уплотнительная		пог. м.
9. Грунтовка глубокая универсальная КНАУФ-Тифенгрунд		л
10 Плита минераловатная		кв.м
11Профиль угловой	по потребности заказчика	пог.м

Видео:

Как сделать перегородку из гипсокартона своими руками

8 января 2020ЛикбезСделай сам

Артём Козориз составил пошаговое руководство, с которым такую конструкцию можно возвести за выходные.

1. Определитесь с типом стены

Существует несколько видов перегородок из гипсокартона. Наиболее распространёнными являются стены на каркасе из металлических профилей с однослойной или двухслойной обшивкой с каждой стороны. Первый вариант более экономный, второй обеспечивает лучшую звукоизоляцию и прочность.

Для коридора, спальни и других сухих помещений используются обычные гипсовые плиты, для ванной или кухни — влагостойкие. Толщина гипсокартона во всех случаях — 12,5 мм.

Если на стену будет укладываться керамическая плитка, рекомендуется двухслойная обшивка хотя бы со стороны облицовки кафелем. Допускается монтаж плитки на ГКЛ в один слой при установке стоечных профилей с уменьшенным шагом.

В зависимости от ширины используемых профилей можно получить различную толщину перегородки. Чем она больше, тем лучше звукоизоляция. Как правило, для коридоров и гардеробных применяют профили 50 × 50 мм, для спален, гостиных, санузлов — 75 × 50 мм.

2. Приготовьте материалы

Гипсокартон толщиной 12,5 мм;
профили ПС 50 × 50 или 75 × 50 мм;
профили ПН 50 × 40 или 75 × 40 мм;
минеральная вата;
шурупы 3,5 × 9 мм;
шурупы 3,5 × 25 мм;
дюбель‑гвозди 6 × 40 мм;
армирующая лента;
уплотнительная лента или герметик;
грунтовка;
шпаклёвка;
отвес или лазерный уровень;
пузырьковый уровень;
отбивочный шнур;
ножницы по металлу;
шуруповёрт;
перфоратор;
коронки для сверления;
нож для гипсокартона;
рубанок;
кисть;
шпатель.

3. Сделайте разметку каркаса

Иллюстрация: Артём Козориз / Лайфхакер

С помощью отбивочного шнура отметьте на полу линию перегородки. Отвесом перенесите черту на потолок: приложите нить приспособления к перекрытию, совместив кончик груза с началом, а затем — с концом линии на полу. Соедините метки на потолке отбивочным шнуром.

Сразу же нанесите расположение дверного проёма и стоечных профилей. Шаг стоек — 600 мм. Для однослойной конструкции с последующей облицовкой плиткой — 400 мм. Удобно начать разметку стоечных профилей от основных стен с выбранным шагом, а оставшееся место у дверного проёма равномерно распределить и добавить по одной дополнительной стойке с каждой стороны.

Если перегородка или её часть должна стать продолжением несущей стены, обязательно учитывайте толщину гипсокартона при разметке. Иначе после обшивки плоскости стен не совпадут.

4. Смонтируйте направляющие профили

Иллюстрация: Артём Козориз / Лайфхакер

Далее по намеченным линиям нужно закрепить направляющие на полу. Чтобы повысить звукоизоляцию, наклейте на обратную сторону профиля уплотнительную ленту или нанесите силиконовый герметик.

Затем в зависимости от типа основания зафиксируйте направляющие с помощью дюбелей для бетона или шурупов по дереву с шагом не более 1 м, но так, чтобы на один профиль приходилось не менее трёх точек крепления.

По такому же принципу смонтируйте направляющие на потолке.

5. Закрепите стоечные профили каркаса

Иллюстрация: Артём Козориз / Лайфхакер

Измерьте высоту помещения и ножницами по металлу вырежьте из профиля стойки на 10 мм короче. Начиная от стен, устанавливайте стоечные профили в направляющие с нужным шагом и, расположив строго вертикально с помощью уровня, закрепляйте шурупами 3,5 × 9 мм.

По обе стороны от стоек дверного проёма установите на расстоянии около 300 мм дополнительные вертикальные профили для усиления каркаса.

На стойки, примыкающие к стенам или колоннам, наклейте уплотнительную ленту или нанесите герметик для улучшения звукоизоляции. Закрепите крайние профили с шагом не более 1 м, но на одну деталь должно приходиться не менее трёх точек. Все стойки на участке от несущей стены до дверного проёма разверните «спинками» в одну сторону.

6. Установите опоры дверного проёма

Иллюстрация: Артём Козориз / Лайфхакер

Для надёжного крепления дверной коробки каркас в области проёма обрамляется опорами, которые изготавливают из вставленных друг в друга стоечных профилей. Как вариант, можно использовать закладные из деревянного бруса.

Сделайте надрезы на стенках профиля и загните короткие части, чтобы получилась буква «П». Установите её как горизонтальную перемычку и закрепите по верхней границе проёма. Добавьте промежуточные стойки над перемычкой.

Заранее рассчитайте положение гипсовых плит, чтобы вертикальные стыки двух соседних листов не приходились на стойки по краям проёма, к которым крепится дверная коробка. Иначе на стене в этом месте будут образовываться трещины. В идеале проём должен закрываться одним листом. Если не получается, то двумя — со стыком над дверью.

7. Раскроите листы

Иллюстрация: Артём Козориз / Лайфхакер

Гипсовые плиты должны быть короче высоты помещения на 10 мм. Для их раскроя делайте разметку карандашом и рулеткой, а затем, прикладывая профиль или правило, прорезайте картон острым ножом. После надламывайте отделённую часть и просекайте бумагу с обратной стороны. Неровный край подравнивайте рубанком.

На горизонтальных стыках листов, где соприкасаются открытые гипсовые сердечники, снимайте фаски под углом 22,5° ножом или рубанком. Это необходимо, чтобы как следует заполнить швы шпаклёвкой и избежать трещин.

8. Облицуйте каркас с одной стороны

Иллюстрация: Артём Козориз / Лайфхакер

Установите и закрепите ГКЛ на каркас с помощью шурупов. Заворачивайте их ровно и без перекосов, утапливая шляпки вровень с плоскостью и на 1 мм ниже листа. Чтобы приподнять плиты от пола на 10 мм, подложите под них полоски из обрезков гипсокартона.

Крепите саморезы от центра к краям листа или от угла в стороны с шагом 250 мм. Отступайте от оклеенных бумагой краёв на 10 мм, а от открытых — на 15 мм. Шурупы на соседних листах смещайте по вертикали относительно друг друга на 10 мм.

В местах горизонтальных стыков устанавливайте перемычки из профиля и смещайте их относительно друг друга в соседних рядах не менее чем на 400 мм. Если первый ряд состоит из целого листа внизу и куска сверху, то в следующем должно быть наоборот.

При двухслойной обшивке стыки первого и второго слоя плит не должны совпадать. Вертикальные швы смещайте на шаг стоек, а горизонтальные — не менее чем на 400 мм.

9. Обрежьте гипсокартон по дверному проёму

Иллюстрация: Артём Козориз / Лайфхакер

Для удобства дверной проём полностью зашивается листами и по окончании монтажа вырезается пилой или острым ножом по контуру каркаса. Сначала горизонтальная и одна из вертикальных частей, а затем, после «открывания» на манер двери — оставшаяся.

Вырежьте гипсокартон в проёме и закрепите листы по контуру профилей с помощью шурупов.

10. Смонтируйте проводку

Иллюстрация: Артём Козориз / Лайфхакер

Перед облицовкой с другой стороны выполните разводку электрических кабелей, пропустив их через готовые отверстия в профилях. Или просверлите новые при необходимости. Размещайте провода перпендикулярно стойкам и на одинаковом уровне.

После прокладки кабелей с помощью коронок для сверления сделайте отверстия под монтажные коробки для розеток и выключателей и установите их. Нежелательно располагать розетки друг напротив друга с обеих сторон перегородки — это ухудшает звукоизоляцию.

11.

Уложите шумоизоляциюИллюстрация: Артём Козориз / Лайфхакер

Гипсовые плиты очень тонкие и не обеспечивают достаточной звукоизоляции, поэтому пространство между профилями каркаса заполняют минеральной ватой или другими звукопоглощающими материалами.

Вставьте шумоизоляцию между стоек. При необходимости подрежьте материал до нужного размера.

12. Завершите облицовку каркаса

Иллюстрация: Артём Козориз / Лайфхакер

После прокладки коммуникаций и звукоизоляции можно зашивать перегородку с обратной стороны. Для большей прочности располагайте гипсокартон таким образом, чтобы стыки листов не совпадали с первым слоем облицовки с противоположной стороны. Горизонтальные стыки смещают не менее чем на 400 мм, а вертикальные — на ширину шага стоек.

Другими словами, если спереди обшивали перегородку слева направо, сзади нужно сделать наоборот. И точно так же, если с одной стороны целый лист находится внизу, то на другой он должен быть вверху.

Проколите отверстие у края дверного проёма и вырежьте ГКЛ по контуру каркаса. Сначала сверху, а затем по бокам.

13. Заделайте стыки

После обшивки покройте все стыки листов шпаклёвкой с использованием армирующей ленты. Убедитесь в надёжности крепления шурупов и при необходимости доверните выступающие головки отвёрткой.

Затем кисточкой смахните пыль в стыках листов и обработайте грунтовкой все обрезанные края. С помощью шпателя заполните швы шпаклёвкой. Приклейте по центру стыка армирующую ленту и вдавите её шпателем. Поверх нанесите второй слой шпаклёвки. Тем же составом заделайте места крепления всех саморезов.

После этого поверхность перегородки готова для любого вида финишной отделки: стену можно окрасить, оклеить обоями, облицевать плиткой или нанести декоративную шпаклёвку.

Как сделать перегородку из гипсокартона

Перегородка из гипсокартона понадобится, если вы захотите сделать из одной большой комнаты две поменьше или разделить помещение на разные зоны.

Поставить такую перегородку можно за 1–2 дня и при желании можно справиться с работой одному. Мастер-класс по монтажу перегородок из гипсокартона провел Максим Карпенков — эксперт по установке ГКЛ.

Как выбрать гипсокартон и профиль

Основной параметр, по которому выбирают гипсокартон (ГКЛ), — толщина. Из тонкого гипсокартона до 9,5 мм делают фигурные арки и декоративные элементы на потолке, но он слишком тонкий для межкомнатных перегородок. Для них нужен гипсокартон толщиной 12,5–15 мм. Чем толще лист, тем лучше шумоизоляция будет в комнате. Мастера кладут гипсокартон так, чтобы с каждой стороны перегородки для зонирования было два слоя листов. Это делает декоративную перегородку из гипсокартона прочнее, и ее тепло- и шумоизоляция становится лучше.

За несущую способность перегородки из ГКЛ отвечает металлический каркас, состоящий из направляющих и стоечных профилей. Перегородка из профилей 50 мм подойдет, если вы не собираетесь вешать на стену ничего тяжелого. Для массивного телевизора или двери весом 100 кг нужно делать усиленный каркас из профилей 100 мм. Однако обычные деревяные межкомнатные двери легкие, поэтому перегородки в большинстве случаев делают из профилей 50 мм, а чтобы повесить телевизор на гипсокартон, его укрепляют закладными.

8 проверенных способов повесить телевизор на стену из гипсокартона

Узнайте больше

Пустоты между профилем и гипсокартонными листами заполняют минеральной ватой, которая одновременно служит утеплителем, уплотнителем и шумоизоляцией. Ее толщина должна быть равна ширине металлического профиля, то есть для профилей 50 мм нужна вата 50 мм. В интернете можно найти информацию о том, что каркас заполняют монтажной пеной, но она совсем не поглощает звуки и, высыхая, может «выдавить» гипсокартон, поэтому мастера выбирают вату.

Нужные инструменты и материалы

Для монтажа межкомнатной перегородки своими руками вам понадобится:

Гипсокартон. Из какого гипсокартона сделать стену, решайте сами, главное — подберите подходящую толщину.
Направляющие профили (имеют маркировку UW или ПН).
Стоечные профили (маркировка CW или ПС).
Просекатель — ручной инструмент для соединения металлического профиля и листов гипсокартона. Это основной инструмент при установке перегородок из гипсокартона.
Ножницы по металлу, чтобы отрезать нужную длину профиля.
Рубанок по гипсокартону, чтобы отшлифовать неровные края ГКЛ после резки.
Болгарка, чтобы сделать отверстия в профиле под проводку.
Строительный нож, чтобы прорезать дверной проем в гипсокартоне.
Дрель-шуруповерт, чтобы легко вкручивать крепления.
Саморезы-«клопы» 3,5 х 11 мм для соединения профилей между собой.
Дюбель-гвоздь 6 х 40 мм или 6 х 50 мм, чтобы закрепить направляющие на стенах и потолке. Чем толще будет стена, тем длиннее понадобится дюбель.
Лазерный нивелир, малярный шнур, уровень и карандаш, чтобы сделать разметку.
Минеральная вата для заполнения перегородки изнутри.
Уплотнительная лента «Дихтунгсбанд» — клейкая лента из вспененного полиуретана со специальной пропиткой, которая улучшает примыкание металлического каркаса к другим поверхностям, чтобы сгладить мелкие неровности.
«Унифлот» или другая гипсовая шпатлевка, чтобы заделать стыки ГКЛ.
Шпатель для шпатлевки.
Деревянный брусок толщиной 1 см, чтобы сохранить зазор между гипсокартоном и полом.

Делаем перегородку из гипсокартона в комнате

Несмотря на то что с работой можно справиться одному, переносить, держать и закреплять большие листы гипсокартона удобнее в четыре руки.

Делаем разметку

Прежде чем собрать стену из гипсокартона, нужно разметить пол, стены и потолок, чтобы знать, куда крепить каркас для перегородки.

Поставьте нивелир в центре комнаты, туда, где хотите сделать перегородку, и постройте с его помощью угол в 90 градусов между полом и существующей стеной, чтобы перегородка была ровной относительно обеих поверхностей.
Обведите карандашом линии на полу по уровню, учитывая, что перегородка будет толще с каждой стороны из-за листов ГКЛ и профиля. Можно сразу же прибавить эти сантиметры и провести дополнительные линии, чтобы было нагляднее.
Постройте такую же разметку нивелиром на потолке и нанесите на него линию с помощью малярного шнура. Для этого приклейте один конец нити к потолку на клейкую ленту, протяните его до конца разметки, немного оттяните вниз и отпустите. Шнур оставит на потолке ровную линию, параллельную той, что уже есть на полу.

Мастера не всегда делают разметку шнуром и карандашом, чаще закрепляют направляющие сразу по лазеру — так быстрее и проще.

Собираем каркас

Следующий этап — устройство перегородки из ГКЛ на металлическом каркасе. Каркас будет нести на себе нагрузки от листов ГКЛ. Каркас состоит из профилей на полу и потолке, из вертикальных профилей между ними и из горизонтальных профилей-перемычек, которые соединяют вертикальные между собой.

Отмерьте нужную длину направляющего профиля и отрежьте лишнее ножницами по металлу. Болгаркой прорежьте отверстия для проводки в профиле. У некоторых профилей такие отверстия уже есть, тогда просто отогните металлические «лапки», чтобы их открыть. Проденьте кабели проводки через отверстия в профиле. Внутри каркаса кабели укладывают в гофре, которая защищает их от механических повреждений, а в случае возгорания не дает огню распространиться по вате и гипсокартону.
Наклейте по всей длине профиля уплотнительную ленту «Дихтунгсбанд». Она служит дополнительной шумоизоляцией, а также сглаживает мелкие неровности пола. Прорежьте ленту в местах, где сделали отверстия для проводки.
Сделайте перфоратором отверстия под дюбели в полу и потолке по разметке. С помощью дрели-шуруповерта и дюбелей-гвоздей 6 х 40 мм закрепите направляющий профиль на потолке и на полу.
Между профилями на полу и потолке вставьте направляющий профиль. Соедините все профили просекателем в местах их соприкосновения.
В профили, которые будут формировать дверной проем, вставьте деревянные бруски для усиления конструкции. И прикрутите их к профилю саморезами-«клопами».
Установите вертикальные стоечные профили в направляющие (которые на потолке и полу) с промежутком в 400 м. Используйте сразу два профиля и закрепляйте их «спина к спине» просекателем и «клопами». Такая конструкция называется двутавр, она усиливает каркас. Между вертикальными профилями сделайте горизонтальные перемычки из нарезанных профилей.

Устанавливаем розетку

Розетки можно установить заранее, пока не обшили каркас гипсокартоном, или после закрепления первого слоя листов — как вам удобнее.

Сделайте на гипсокартоне разметку под розетку, используйте уровень или нивелир, чтобы разметка была ровной. Заранее приложите гипсокартон к каркасу, чтобы понять, где именно проходит профиль, и не делать отверстие через профиль.
Вырежьте на гипсокартоне отверстие для подрозетника, закрепив коронку D68 мм (стандартный диаметр подрозетника) на шуруповерт. Если у вас нет такой коронки, можно вырезать отверстие ножом. Можно сразу сделать несколько отверстий рядом.
На этапе каркаса вы уже вывели провода через профиль, поэтому их останется лишь протянуть через подрозетник и установить его в перегородку, когда закрепите гипсокартон. В итоге провода будут находиться между гипсокартоном и минеральной ватой в защитной гофре.

Закрепляем гипсокартон

Это последний этап установки перегородок из гипсокартона, на котором вам предстоит закрепить листы ГКЛ на металлические профили.

Чтобы гипсокартон не сломался, когда будет расширяться от перепада температур, нужно между полом и потолком оставить зазоры. Зазор снизу удобно сделать с помощью деревянного бруска, положив его на пол и поставив на него ребром нижний лист ГКЛ. Брусок лучше брать 1 см толщиной. Такой же зазор можно оставить сверху, но уже без бруска.
Прикрепите первый лист саморезами-«клопами» 25 мм к профилю, соблюдая между креплениями шаг 20 мм. Сначала вкрутите саморезы по периметру, затем в остальных местах, где проходит каркас. Таким же образом закрепите остальные листы. Пока нужен только один слой.
Строительным ножом прорежьте в гипсокартоне дверной проем. Края отшлифуйте рубанком по гипсокартону.
Второй слой ГКЛ кладите, начиная с половины листа, чтобы получить сдвиг 50–60 см. Сдвиг нужен, чтобы не попасть в те же крепления, которые крепят первый слой. Да и конструкция получится прочнее, если швы в разных слоях не будут совпадать.
Нарежьте минеральную вату по высоте профиля и уложите листы ваты на гипсокартон с еще не обшитой стороны. Края ваты заправьте за профили, чтобы она не выпадала. Мельчайшие волокна минеральной ваты, попадая на кожу, вызывают зуд, поэтому работайте в закрытой одежде, перчатках, маске и защитных очках. По тому же принципу зашейте гипсокартон с другой стороны будущей стены и зашпатлюйте стыки. Затем там же прикрепите листы ГКЛ вторым слоем, начиная с половины листа.
Перегородка готова. Теперь можете приступить к финишной отделке: покрасить ее, приклеить обои или покрыть декоративной штукатуркой.

Резюме

Мы рассмотрели самый простой вариант того, как построить стену из гипсокартона. В зависимости от идеи перегородки можно сделать в форме букв «г», «п» или даже фигурную «перегородку-волну». В монтаже перегородок еще много лайфхаков, которые используют опытные мастера, но для новичка этой инструкции вполне достаточно, чтобы сделать в квартире быструю перепланировку.

#гипсокартон #профили для ГКЛ #своими руками #строительство

09.06.2022

Перегородки из гипсокартона — Советы мастеров

Перегородка из гипсокартона представляет собой конструкцию для разделения большого помещения на несколько маленьких или для зонирования пространства. Гипсокартон — материал, удобный для работы. Следуя простым инструкциям, изготовить гипсокартонную перегородку можно своими руками.

Преимущества перегородок из гипсокартона

По сравнению с кирпичными и бетонными перегородки из гипсокартона имеют ряд преимуществ.

Установка гипсокартонных перегородок намного проще, требует меньше времени и усилий. Для их монтажа не требуется опыта и особого мастерства.
Профили для гипсокартона и ГКЛ намного легче кирпичей и бетона, поэтому их использование снижает нагрузку на перекрытия. По этой же причине доставка материалов обойдется значительно дешевле.
Гипсокартон не является горючим материалом, он не подвержен возгоранию. Кроме того, перегородки из гипсокартона состоят из экологически чистых компонентов и не испортят микроклимат Вашего дома.
Гипсокартон обладает высокой звукоизоляцией. Конструкция гипсокартонной перегородки на каркасе из металлического профиля позволяет использовать утеплитель, который повышает звукоизоляционные свойства.
Перегородки из гипсокартона имеют гладкую поверхность. Она не требует обязательного оштукатуривания и удобна для разнообразного декорирования. Перегородки из гипсокартона можно красить, оклеивать обоями, покрывать декоративной штукатуркой и кафелем.
Гипсокартон —«дышащий» материал. Он пропускает воздух и впитывает излишки влаги.

Недостатки гипсокартонных перегородок

К недостаткам перегородок из гипсокартона можно отнести следующее:

прочность перегородок из ГКЛ ниже, чем у бетонных и кирпичных, их легче повредить по неосторожности;
гипсокартонные перегородки портятся от большого количества воды, например при затоплении квартиры соседями сверху.

Виды материалов для перегородок из гипсокартона

Перегородки из гипсокартона состоят из металлических профилей и гипсокартонных листов (ГКЛ).

Металлические профили для ГКЛ различаются по размеру и форме поперечного сечения, а также по своему назначению. Существуют следующие виды профилей для гипсокартона:

направляющий профиль для фиксации стоек каркаса, сделан в виде швеллера;
стоечный для усиления жесткости;
угловой для наружных углов перегородок;
арочный для конструкции проемов сложных форм;
маячный профиль Т-образной формы.

Листы гипсокартона могут отличаться по ширине. Ширина ГКЛ бывает не менее 12.5 мм.

ГКЛ бывают трех видов:

стандартный, серого цвета с синей маркировкой для стен и потолка;
влагостойкий, зеленый с синей маркировкой для помещений повышенной влажности;
огнестойкий, серый с красной маркировкой для пожароопасных помещений.

Как монтируется каркас для гипсокартонной перегородки

Вначале составляется схема гипсокартонной конструкции, доставляются необходимые материалы, подготавливаются инструменты.
В соответствии с планом расположения гипсокартонной перегородки от ближайшей стены отмеряется необходимое расстояние в нескольких местах. Затем проводятся линии по полу и потолку. Соединив концы линий, получаем замкнутый контур. Боковые стороны контура должны быть вертикальными, это проверяется с помощью отвеса.
По линиям пола и потолка надо проделать отверстия под дюбели.
На направляющих профилях приклеить уплотнительную ленту и зафиксировать их.
Первая стойка крепится вплотную к стене. Стойку оклеивают уплотнительной лентой в месте примыкания к основной конструкции.
Когда первый профиль установлен, проверяется его вертикальность. Затем стойка крепится дюбелями к несущей стене.
Устанавливаются остальные стойки.
Стоечный профиль прикрепляется к направляющим с обеих сторон с помощью просекателя.
На горизонтальных швах гипсокартонных листов ставятся перемычки. Для этого куски профиля по 100 мм прикрепляются к стойкам на нужной высоте. Затем горизонтальный профиль вставляется внутрь и фиксируется просекателем.

Обшивка каркаса гипсокартоном

Перед установкой первого листа его тонкую часть обрезают по длине. Это делается, чтобы впоследствии не были видны стыки листов. Первый лист крепится к каркасу так, чтобы его целый край совпадал с центром профиля. Затем лист закрепляется саморезами.

Во время установки перегородки из гипсокартона следуйте рекомендациям:

оставляйте зазоры между листами и полом — 10мм, между листами и потолком — . 5мм, между двумя листами — 2мм;
избегайте крестообразных стыков листов, это снижает прочность конструкции;
если по одной стороне обшивка идет слева направо, по другой стороне производите облицовку в обратном порядке.

После обшивки одной стороны профилей полости между стойками заполняются изоляционным материалом. Для водопроводных труб требуется отдельная изоляция. Электропроводка прокладывается в специальном рукаве для электропроводки. Когда изоляция проложена, обшивается вторая сторона каркаса.

Наружная отделка перегородки из гипсокартона

Стыки листов армируются самоклеящейся серпянкой и шпаклюются. Наружные углы гипсокартонной перегородки укрепляются металлическим уголком. Когда шпаклевка высохнет, перегородка обрабатывается грунтовочной смесью. Затем вся поверхность покрывается шпаклевкой с обеих сторон. Под отделку обоями подойдет один слой крупнозернистой шпаклевки. Если поверхность предполагается окрашивать, требуется второй слой мелкозернистой шпаклевки.

После высыхания и шлифовки перегородка из гипсокартона готова к декорированию любыми материалами.

Вернутся в раздел Советы мастеров

Перегородка из профиля для гипсокартона

В сравнении с каркасом из потолочного профиля на стену, возведение каркаса перегородки дело более простое и быстрое — установил направляющие, выставил стойки по уровню и крути гипсокартон. Никаких подвесов и плоскостей. Как правильно и по технологии установить каркас перегородки, какую толщину выбрать — давайте разбираться.

Содержание статьи:

Технология

Очерёдность работ. Перед возведением перегородки из гипсокартона на полу должна быть уложена стяжка или наливной пол, а стены оштукатурены, разведена проводка. Все мокрые работы должны быть завершены. Укладка чистового пола и отделка стен происходит после монтажа перегородки.

Тип каркаса. В отличие от каркаса для стены, с перегородкой всё проще. Каркас представляет из себя лишь два горизонтальных направляющих профиля на потолке и на полу, а также вертикальные стойки с шагом 600мм, 400мм или 300мм, в зависимости от высоты стен. Направляющий и стоечный профиль могут быть разной ширины — 50мм, 75мм, 100мм и должны соответствовать друг другу.

Одному или вдвоём? С монтажом каркаса для перегородки может справиться и один человек. Вдвоём удобнее и быстрее делать разметку, раскрой и обшивку ГКЛ.

Из чего состоит каркас? Каркас в сборе для перегородки выглядит так:

Каркас из профиля для перегородки

Направляющий профиль
Стоечный профиль

Ничего лишнего — никаких подвесов, костылей, перемычек. Только направляющий и стоечный профиль.

Виды перегородок

Из чего состоит перегородка? Прежде всего, нужно отметить, что абсолютно любая перегородка состоит из металлического профиля, звукоизоляционного материала и листов гипсокартона.

Перегородка из гипсокартона в горизонтальном разрезе

Гипсокартон
Стоечный профиль
Минвата

В зависимости от комбинации и размеров этих трех компонентов, получаются совершенно различные по своим прочностным, тепло- и звукоизоляционным качествам изделия. Независимо от толщины перегородки и ширины профиля, технология монтажа каркаса остаётся неизменной.

Какие бывают перегородки? Перегородки из гипсокартона могут иметь толщину от 75 до 250мм, однослойный или двухслойный каркас, однослойную или двухслойную обшивку и звукоизоляцию. Такая свобода выбора позволяет возводить перегородки от самых бюджетных и простых толщиной 75мм, до взломостойких, с повышенной огнезащитой толщиной 250мм и более.

Мы рассмотрим наиболее распространенные варианты перегородок, возводимых в жилых квартирах, домах и офисах.

Толщина 75мм (шумоизоляция 44дБ)
Толщина 125мм (шумоизоляция 52дБ)
Толщина 150мм (шумоизоляция 56дБ)

Более сложные варианты с двойным каркасом, с высокой защитой от проникновения, с прокладкой громоздких коммуникаций внутри стен — это тема отдельной статьи. Такие перегородки чаще всего используются в промышленном строительстве.

Перегородка 75мм. Самый простой и бюджетный вариант. Подойдёт лишь для разграничения пространства без установки дверей, например, между кухней и коридором, в комнате, в мансарде, в гараже или подвале. Такой перегородкой можно отделить кладовку или гардеробную. Рассчитывать на хорошую звукоизоляцию в этом случае не приходится. Даже установленная в такую перегородку дверь не улучшит её.

Перегородка из гипсокартона толщиной 75мм

Перегородка — 75мм
Каркас — 50мм
ГКЛ — 1 слой
Минвата — 50мм
Шумоизоляция — 44дБ

Если вы изначально неверно рассчитали толщину перегородки и уже возвели её, улучшить звукоизоляцию с 44дБ до 51дБ, а это существенная разница, можно без демонтажа конструкции. Для этого обшейте перегородку вторым слоем гипсокартона, так вы с минимальными переделками и затратами значительно улучшите звукоизоляционные качества стены и её прочность. Толщина перегородки при этом увеличится до 100мм.

Перегородка 125мм. Оптимальный вариант для разделения комнат, кухонь, санузлов, офисов. С такой перегородкой вы точно не будете слышать гудящий кулер в компьютере, разговор, телевизор и прочий бытовой шум из соседней комнаты.

Перегородка из гипсокартона толщиной 125мм

Перегородка — 125мм
Каркас — 75мм
ГКЛ — 2 слоя
Минвата — 75мм
Шумоизоляция 52дБ

Перегородка 125мм с двухслойной обшивкой ГКЛ используется в большинстве вариантов перегородок в бытовом домашнем и офисном строительстве.

Перегородка 150мм. Качественная перегородка с высоким уровнем шумоизоляции. Применяется для разделения отдельных квартир и даже музыкальных классов в учебных заведениях.

Перегородка из гипсокартона толщиной 150мм

Перегородка — 150мм
Каркас — 100мм
ГКЛ — 2 слоя
Минвата — 100мм
Шумоизоляция — 56дБ

Среди однокаркасных перегородок это самый качественный вариант. Более высокий уровень звукоизоляции, например, 58дб, 61дб, требуется в промышленном и гостиничном строительстве и для домашнего применения избыточен.

Инструмент

Базовый список. Приведём минимальный набор интструмента для монтажа каркаса. Он мало отличается от того, что мы публиковали в другой статье для каркаса на стену, кроме обязательного наличия просекателя и угольника.

Рулетка 5 или 10 метров
Карандаш или маркер
Отвес строительный
Разметочный шнур с пигментом
Шуруповёрт
Перфоратор
Правило от 2м

Свёрла по бетону и дереву
Молоток
Ножницы по металлу
Просекатель
Уровень от 1,5м
Угольник от 40см

Дело в том, что в отличие от каркаса стены, в перегородке стойки, кроме как к направляющим профилям, крепить не к чему — подвесов-то нет, а саморезами крепить нельзя — лишние выпуклости на стенах не нужны. Самый правильный вариант — скрепить профили просекателем, он не оставляет неровностей снаружи и отлично соединяет детали.

Расширенный список. Для профессиональных бригад желательно приобрести механизированный инструмент, с ним скорость работы выше, а усталость меньше.

Лазерный уровень
Строительный пистолет
Электроножницы по металлу
Монтажный пояс

Это лишь то, что касается непосредственно работы с металлическим профилем.

Комплектующие

Список комплектующих. Пусть наша перегородка будет делить жилую комнату на две части, выберем вариант толщиной 150мм, соответственно каркас будет толщиной 100мм. Для возведения каркаса для такой перегородки нам понадобятся следующие детали:

Направляющие профили 100х40мм
Стоечные профили 100х50мм
Уплотнительная лента 95х3мм
Дюбель-гвозди 6х40мм или 6х60мм
Саморезы по металлу, с острым концом, с цилиндрической головкой или пресс-шайбой, длиной не менее 9мм

Как видите, список комплектующих тоже скромен. И то, саморезы нужны только в том случае, если перегородка будет с дверью. Если двери нет — из крепежа только дюбель-гвозди и просекатель.

Расчёт количества. Толщина перегородки — 150мм, каркаса — 100мм. Ширина комнаты — 3,6м, высота — 2,7м.

Расчёт количества комплектующих каркаса перегородки

На рисунке видим 2 горизонтальных направляющих профиля по 3,6м и 7 вертикальных стоечных по 2,7м. В продаже и те, и другие по 3м, направляющий придётся стыковать внахлёст. Уплотнительной лентой нужно проклеить все примыкания профилей к стенам, полу и потолку, это 12,6м, бухта минимум 30м. Дюбели крепятся на расстоянии не более 1 метра друг от друга, но не менее 3шт на деталь, с учётом стыков направляющих профилей получается 22шт — по 4 справа и слева и по 7 вверху и внизу.

Список в магазин:

Направляющий профиль 100х40мм: 3шт х 3м = 9м
Стоечный профиль 7шт х 3м = 21м
Дюбель-гвоздь: 22шт
Уплотнительная лента шириной 90мм: 30м

Не стоит экономить и покупать профиль тоньше 0,6мм, даже на 0,05мм. Это критично. Саморезы будут прокручиваться, каркас получится хлипким, что приведёт впоследствии к появлению трещин.

Алгоритм

После покупки и доставки материалов на объект достаём инструмент и приступаем к монтажу. Набросаем план действий:

Демонтаж старого покрытия
Разметка под направляющие профили
Монтаж направляющих профилей
Разметка под стойки
Монтаж стоечного профиля

Операций не так много. Начинаем.

Подготовка

Подготовка сводится к простому правилу:

Всё, что шатается, оторвать или прикрутить.

В местах примыкания перегородки к стенам плохую штукатурку демонтировать. Если помещение не новое и на полу доски — проследить, чтобы ничего не шаталось, в противном случае устранить люфты, демонтировать плинтус и только после этого приступать к монтажу каркаса перегородки.

Разметка

Прямой угол. В первую очередь нужно позаботиться о том, чтобы наша перегородка имела прямой угол по отношению к стенам. При наличии лазерного уровня с функцией разметки прямого угла это сделать просто, если его нет, нужен лишь угольник и правило.

Разметка прямого угла угольником и правилом

Стены
Пол
Правило
Угольник

На рисунке показано, как нужно приложить угольник и правило к стене, чтобы получить прямой угол. Чертим линию на всю длину правила:

Начало линии разметки под каркас перегородки

Прямой угол готов. Продолжаем разметку.

Разметка для направляющего профиля. Длины правила не хватит на всю ширину комнаты, но линия будет уже достаточно длинной, чтобы безошибочно продлить её с помощью шнуроотбойного устройства или тем же правилом. В результате у вас должна получиться разметка на всю ширину комнаты под прямым углом к стенам.

Прочертив разметку на полу, переносим с помощью отвеса или лазерного уровня точки на потолок.

Чертим разметку на полу и переносим точки на потолок

Чертим вторую линию.

Разметка под направляющие профили перегородки

Разметка под направляющие профили готова.

Разметка под стойки. Осталось расчертить линии для установки стоек. При обшивке каркаса гипсокартоном они помогут не потерять профиль за листами. В нашей стене будет всего семь стоек, две из которых по краям, вплотную к стенам, а остальные распределены посредине с шагом 60см.

Разметка под стойки каркаса, вид сверху

На этом все разметочные действия завершены. Мы получили две линии на полу и потолке, а также пять перпендикулярных длиной сантиметров по 10.

Разметка под направляющие и стоечные профили перегородки

Этап разметки завершён, начинаем монтаж профилей.

Монтаж направляющего профиля

Шумоизоляция. Сразу после нарезки проклейте снаружи спинку направляющих профилей уплотнительной лентой соответствующей ширины. Не стоит сотый профиль клеить семидесятой лентой, и уж тем более тридцатой, размеры должны быть идентичными. Виброизоляция профиля в вертикальном разрезе:

Шумо- и виброизоляция направляющих профилей

Стена
Пол
Направляющий профиль
Демпферная лента

Если ленты нет, можно заменить на герметик, Кнауф это разрешает. Почему демпферная лента это важно? Во-первых, это звукоизоляция, во-вторых, самое главное — гасит вибрацию от стен и пола на перегородку. Если этого не сделать, то и шумоизоляция будет хуже, а вибрация выше. Это ощущается, если снаружи ездит транспорт или происходят какие-либо работы, внутренние шумы в квартире также хорошо передаются через пол или стены.

Правила монтажа. Прикручивать профиль начинаем с пола, чтобы не затоптать и не засыпать пылью разметку. Совмещаем боковую стенку профиля с линией разметки и сверлим перфоратором отверстия, вбиваем дюбель-гвоздь. Если пол деревянный — сразу прикручиваем саморезами.

Размеры. Зависят от толщины перегородки. В нашем случае это 150мм вместе с обшивкой, каркас — 100мм.

Размеры профиля — 100х40мм. Шаг дюбелей — 100см, но не менее 3-х штук на деталь.

Расстояние между дюбель-гвоздями не более 1м, но не менее 3-х штук на деталь. Если в потолке есть пустоты и дюбель-гвозди держатся плохо, можно заменить их на анкерные метизы.

Стыковка. Ширина нашей комнаты больше, чем цельный кусок профиля, поэтому нужно стыковать. Стыковка делается внахлёст, по такому же принципу, как и при монтаже каркаса на стену.

Стыковка направляющих профилей перегородки внахлёст

Профиль с нахлёстом 10-15см вставляется друг в друга и закрепляется к полу дюбель-гвоздём.

Проверка плоскости. Из-за большой ширины профиль не подвержен изгибам так, как профиль 27х28мм. Поэтому проверить плоскость правилом можно лишь для собственного спокойствия, на всякий случай. Если неровности всё же обнаружатся — извлечь дюбель-гвоздь в месте дефекта, выровнять и просверлить в новом месте.

После монтажа направляющего профиля, схематично наша комната будет выглядеть так:

Направляющие профили перегородки прикручены

Осталось установить стойки.

Монтаж стоечного профиля

Шумоизоляция. К стоечным профилям, примыкающим к стенам, тоже наклеивается уплотнительная лента. Любое соприкосновение с капитальной стеной должно иметь демпфер. Теперь перегородка со всех четырёх сторон изолирована от лишней вибрации.

Нарезка профиля. Стойки режутся ручными ножницами или электроножницами по металлу. Длина стоечного профиля должна быть на 10мм короче высоты комнаты в стандартных условиях, и на 20мм короче в условиях повышенной сейсмической активности. Это делается для того, чтобы мелкие вибрации стен не создавали напряжения в каркасе, предотвращая таким образом появление трещин.

Крепёж стоек. Стойки следует устанавливать спинками в одну сторону, не важно какую, а отверстия под проводку всегда располагать на одном уровне. Боковые стойки спинками к стене крепятся дюбель-гвоздями с шагом не более 1м и не менее 3-х крепежей на деталь.

Дальше устанавливаем остальные стойки в направляющий профиль, разметочная линия должна смотреть ровно в центр каждой из них.

Установка стоечного профиля перегородки

Теперь с помощью уровня выравниваем стойки до вертикального положения и скрепляем с направляющим профилем вверху и внизу методом просечки с отгибом — так, по версии Knauf, называется соединение просекателем.

Просекаем только с одной стороны! Просекателем стойки закрепляются только с одной стороны, с той, к которой первым делом будет крепиться лист гипсокартона. Закреплять со второй, дальней стороны, не нужно. Почему так, ведь в видороликах разных мастеров вы можете увидеть, как профиль крепят с обоих сторон?

Это нужно для того, чтобы не было перекоса. Когда прикрутите лист, профиль сам прижмётся как положено за счёт того, что вторая дальняя сторона свободна, не будет никаких перекосов и напряжений. Достаточно одной просечки, максимум двух, не нужно набивать по три-четыре дырки, превращая профиль в решето.

Нужно ли усиливать вертикальный профиль? В YouTube часто можно встретить, как для большей прочности стойки делают двойными. Всё это самодеятельность. Ни в одной технологической карте от Knauf, Gyproc или Волмы мы не нашли подобного способа «усиления» стоек. Возможно, это вынужденная мера, если профиль был закуплен некачественный, толщиной менее 0,6мм, и чтобы хоть как-то его усилить, приходится скручивать двутавром. Хотя, даже в этом случае это вряд ли сильно поможет — стенки всё равно останутся тонкими, будут гнуться, а шурупы часто проворачиваться.

Ну, а если профиль был куплен оригинальный или с толщиной не менее 0,6мм, то скручивать двутавром его также бессмысленно — лишняя трата денег с избыточным запасом прочности. Даже одинарный оригинальный профиль способен выдержать большую нагрузку как при однослойной, так и при двухслойной обшивке ГКЛ.

Нужны ли перемычки? Перемычки не нужны вовсе при двухслойной обшивке. При однослойной же обшивке перемычка на горизонтальном стыке крепится только к листам гипсокартона и полностью независима от вертикальных стоек. Как это выглядит мы подробнее объясним в статье про обшивку перегородки ГКЛ.

Удлиннение стоек. При высоте помещения больше 3 метров, стойки нужно удлиннять стыковкой. На ровной горизонтальной поверхности вкладываете оба стоечных профиля в кусок направляющего, крепите несколькими просечками по бокам. Соединение готово. Стыки должны быть все вразбежку, чтобы не ослабить конструкцию и не вызвать трещины.

После завершения всех манипуляций каркас для нашей будущей перегородки будет выглядеть так:

Монтаж профилей каркаса перегородки завершён

Следующий этап — звукоизоляция и обшивка перегородки гипсокартоном.

Евгений Романенко

Похожие статьи:

Как сделать перегородку из гипсокартона | Малярная компания Paint City – малярно-ремонтные услуги

В этой статье мы расскажем, как построить межкомнатную перегородку из гипсокартона в доме или офисе. Это намного дешевле и быстрее, чем строить кирпичную стену. Также можно сделать дополнительную звукоизоляцию.

Кроме материалов для производства работ нам понадобится инструмент:

• аккумуляторная отвертка или небольшая дрель с подходящей насадкой;
• уровень ручной строительный малый;
• критерий;
• отвес для выравнивания вертикальных профильных направляющих.

Чтобы построить перегородку, нам нужно сначала сделать жесткий каркас. Для его изготовления вам понадобится оцинкованный профиль с дополнительными элементами и деревянная палка. Они понадобятся, чтобы в некоторых местах сделать каркас прочнее. Обшивать каркас будем гипсокартонными листами с помощью саморезов.

Подготовив необходимые инструменты и материалы, можно приступать непосредственно к возведению перегородки из гипсокартона.

Процесс устройства гипсокартонной перегородки состоит из нескольких этапов: монтаж каркаса из направляющих профилей, установка дверного проема (при необходимости), заполнение каркаса гипсокартоном, отделочные работы.

Рассмотрим эти этапы по порядку.

Монтаж каркаса для каркаса перегородки

Перед монтажом каркаса необходимо сделать разметку на полу и потолке в нужном месте с помощью уровня.

крепление направляющего профиля по линии на полу;
в нижний профиль у стен вставляем вертикальные направляющие, которые крепятся к стенам дюбелями строго вертикально. На стыках профилей используем обычные саморезы для фиксации их между собой;
монтаж потолочного профиля осуществляем с постоянным контролем с помощью отвеса.

В итоге, закрепив четыре профиля, мы получаем прямоугольный каркас – основу для будущей перегородки из гипсокартона.

Оформление элементов дверного проема

Если вам необходимо изготовить дверь на заказ, то в раме нужно предусмотреть место для установки дверного блока. Стены должны быть жесткими, чтобы выдерживать нагрузку.

Дверной проем формируется в следующей последовательности:

стоечный оцинкованный профиль нарезаем по высоте, снабжаем деревянной палочкой, которую вставляем внутрь;
с палками вставляют внутрь направляющих профилей на полу и потолке так, чтобы ширина внизу и вверху дверного проема совпадала;
с помощью любого уровня производим тщательный контроль вертикальности установки дверных стоек и закрепляем их оцинкованными саморезами;
вырезаем из куска секции стойки отрезок равный ширине дверного проема для изготовления поперечной балки. В него тоже вставьте палочку и установите на необходимой высоте строго горизонтально;
на нижней стороне стоек и перекладины подготовьте небольшие отверстия под гвоздь. Для этого понадобится дрель с подходящим сверлом;
гвоздей нужно крепить к деревянным конструкциям, которые вставляются внутрь профилей. Для этого гвозди очень аккуратно забивают обычным молотком;
заканчиваем сборку поперечины после вкручивания саморезов сбоку с обеих сторон.

Полностью соорудив дверной проем, начинаем устанавливать остальные вертикальные стойки.

Монтаж вертикальных стоек

Продолжаем строить перегородку из гипсокартона:

место крепления стоечного профиля отмечено шириной листа гипсокартона. Таким образом, на один лист будет приходиться 3 стойки;
так как целые листы гипсокартона лучше ставить от середины к краям, чтобы скрыть вырезы в самых незаметных местах, то столбики нужно начинать от дверного проема в сторону стен;
каждый вертикальный профиль проверяется уровнем и крепится к направляющему винту.

Монтаж горизонтальных балок и электропроводки

Для повышения жесткости всей конструкции все вертикальные направляющие необходимо соединить горизонтальными перемычками.

из секции стойки изготавливаются отрезки, края которых вырезаются для возможности крепления к вертикальным стойкам;
когда каркас собран, внутрь него укладываем электрические провода. Для этого производитель профиля предусмотрел в своих изделиях специальные отверстия;
проложена внутри гипсокартонных перегородок в специальной гофрированной негорючей изоляции.

На этом монтаж каркаса гипсокартонной перегородки можно считать завершенным.

Монтаж листов гипсокартона на каркас

Прежде чем приступить к монтажу листов, необходимо знать, как их можно разрезать при необходимости:

если нет специальных приспособлений для резки гипсокартона, то можно воспользоваться обычный строительный нож;
чтобы разрезать лист по нужной линии, необходимо положить на него кусок профиля и многократными движениями ножа максимально разрезать гипсовый слой. После этого достаточно просто сломать лист по этой выемке. Края среза обрабатываются специальным рубанком для гипсокартона. Если его нет, то можно сделать это ножом;
крепим гипсокартон к направляющим с помощью саморезов. Саморез обязательно нужно утопить в теле листа, но надо стараться не пробить картон;
при установке листов ориентируемся по вертикальным направляющим для соблюдения уровня;
при установке листа гипсокартона необходимо предусмотреть определенный зазор снизу.

Для этого устанавливаем одинаковые опоры. Зазор нужен для того, чтобы листы не деформировались.

Звукоизоляция перегородок производится с помощью минеральной ваты, которая укладывается между листами.

Правильно построенная конструкция будет прочной, устойчивой и привлекательной внешне.

Видео этого процесса поможет лучше понять всю технологию и последовательность устройства.

Также вы можете проконсультироваться у специалистов компании Кнауф.

Если вы сомневаетесь, что сможете создать перегородку из гипсокартона своими руками, то рекомендуем вам обратиться за помощью к профессионалам.

Команда PaintCity всегда готова вам помочь!

Будем признательны, если вы оцените нашу статью.

[рейтинги]

MPC

Сухая перегородка

Профили для перегородок из гипсокартона изготавливаются из рулонной горячеоцинкованной рулонной стали и доступны в различных размерах и толщине. Наши профили можно монтировать на всех типах гипсокартона, цементных плитах и акустических плитах.

Профили изготовлены из материалов, соответствующих стандарту ASTM C 653M. Наши готовые профили соответствуют стандарту ASTM C 645.

Гальваническое покрытие (стандарт G40 (Z120) согласно ASTM C 645). Стандартные профили изготавливаются длиной 3 метра. Другие требования к гальваническому покрытию или длины могут быть предоставлены по запросу при минимальном заказе. количество.

Система включает в себя направляющие / направляющие, шпильки, гипсокартонные плиты / цементные плиты / акустические гипсокартонные плиты и т. д., кроме обычных принадлежностей, таких как шпаклевки, шурупы, гвозди и т. д.

Наши системы перегородок прошли испытания в соответствии со стандартом ASTM E 119 на огнестойкость в течение 1 и 2 часов.

Stud

Runner / Track

Stud

Runner

(Track)

Profiles	Ширина-Ш (ММ)
Шпилька	48.80	60,80	63,80	70,80	73,80	88,80	98,80	148,80
Направляющая / гусеница	50,00	62. 00	65.00	72,00	75,00	90.00	100.00	150.00

Профили	Длина (мм)	Стандарт Высота сбоку (мм)
Шпилька	3000	30. 20	32,50	0,45
Направляющая / гусеница	3000	25.00	25.00

Профили

Длина (мм)

Стандарт

Высота сбоку (мм)

Левый (левый)

Правый (П)

Толщина (мм)

Шпилька

3000

30.

32,50

0,45

Направляющая / гусеница

3000

25.00

Профили	Длина (мм)	Специальный заказ Высота сбоку (мм)
Шпилька	3000	34,20 38,50 48. 00	36,50 40,50 50.00	0,50 — 0,90	АСТМ С 645
Направляющая / гусеница	3000	25.00 30.00 40.00	25.00 30.00 40. 00

Профили

Длина (мм)

Специальный заказ

Высота сбоку (мм)

Левый (Л)

Правый (П)

Толщина (мм)

Стандарты

Шпилька

3000

34,20

38,50

48.

36,50

40,50

50.00

0,50 — 0,90

АСТМ С 645

Направляющая / гусеница

3000

25.00

30.00

40.00

25.00

30.00

40.

Устройство и монтаж листов гипсокартона

Выбор материала для монтажа перегородок из гипокартона
Выбор материала для монтажа в стойку
Преимущества металлического профиля в качестве каркаса для перегородки
заклепки, просекатели или саморезы
Альтернатива в выборе способа крепления рамы
Устройство перегородок из гипсокартона с металлическим каркасом
разделов Технология установки
структура облицовки

На сегодняшний день гипсокартон очень популярен в строительстве. Используется для возведения толстых звукоизоляционных стен, легких и тонких стен, некоторых декоративных элементов интерьера. Его использование в качестве облицовочного материала обусловлено простотой работы с ним. С ним легко работать всеми инструментами. При необходимости в гипсовой структуре могут быть профрезерованы канавки или любые фигурные отверстия. Перегородки из гипсокартона получаются легкими и очень прочными, что, безусловно, зависит от правильной технологии монтажа, конструкции каркаса и выбора материалов.

Выбор материала для монтажа перегородок из гипокартона

Межкомнатные перегородки

Прежде чем приступить к возведению гипсокартонных перегородок, необходимо выбрать материал. Прежде всего, следует определиться с заданием на проектирование, ее расположением и условиями эксплуатации:

Если перегородка устанавливается в помещении, в котором постоянная влажность не ниже 70 %, необходимо применить водостойкий гипсокартон. Чтобы отличить его от обычного, достаточно посмотреть на цвет картона. Влагостойкий гипсокартон имеет внешний бумажный слой зеленого цвета. И это, пожалуй, единственный признак, по которому можно видимо распознать или увидеть разницу. Но компания Knauf утверждает, что его структура пропитана специальными концентратами, и это придает влажной среде устойчивость. Потерял впитывающую способность. А вот перегородки из гипсокартона такого типа во влажной среде простоят долго и не изменят своих параметров. Такие листы маркируются гипсокартонными. Также важным свойством водостойких листов следует считать водостойкость, а точнее невозможность образования на них грибка и плесени в результате действия воды. Производителю удалось добиться этого путем пропитки листов антисептическими препаратами, а устойчивость к воде и влаге обеспечивают пропитанные составы. Также существенным отличием от обычного гипсокартона является больший вес и конечно же стоимость.
Если перегородка из гипсокартона своими руками устанавливается не только во влажной, но и пожароопасной среде, например, на кухне, следует применять ГКЛО. Этими составами пропитывают листы гипсокартона, препятствующие возгоранию. Основное отличие водостойкой от обычной заключается и во внешнем признаке – цвет картона, который имеет красный цвет. Вы можете увидеть разницу, как и на срезе, в цвете гипсового наполнителя. Он отличается по стоимости и будет дороже как обычного, так и водонепроницаемого варианта.
Если требуется оформить стены из гипсокартона своими руками в обычном помещении с нормальными условиями (влажность не более 70 % и температура не выше 30 и не ниже 5 С), то можно использовать обычные гипсокартонные листы. У них основное отличие от других по цвету — они обтянуты картоном серого цвета. Эти листы не пропитываются никакими водостойкими и огнезащитными составами, поэтому и стоимость их самая низкая. Их широко используют в прихожих, гостиных, спальнях и других помещениях. Они одинаково хорошо обрабатываются, поэтому если условия в норме, влаги и источников воспламенения нет, то не стоит переплачивать только из-за стабильных свойств. При покупке такой простыни вы сэкономите до 30 %.

Виды гипсокартона

Листы выпускаются нескольких размеров по толщине: 6,5 мм, 9 мм, 12,5 мм. При этом первый размер соответствует материалам с повышенной гибкостью. Внутри у него есть стакан, который удерживает гипс во влажном состоянии. Ведь чтобы изогнуться дугой надо пропитаться влагой. Второй тип используется для потолков, поэтому выбирают третий размер 12,5 мм. Длина может быть и 2,5, и 4,8 м, серийно по существу представлен только первый вариант. Если вы хотите гипсокартон больших размеров, то листы можно заказать у производителя по индивидуальным меркам.

Выбор материала для монтажа в стойку

Для изготовления перегородок из гипсокартона также необходимо решить вопрос с материалом каркаса. Это может быть как металлический профиль, так и деревянный. Решая эту задачу, следует учитывать некоторые факторы:

влажность окружающей среды;
температурный режим;
нагрузка.

Если в помещении частая смена влажности, то использование деревянного каркаса приведет к постоянному движению. Из-за частого вздутия и усыхания древесины шпатлевка просто высыпается из стыков листов ГКЛ. И тогда сделанные стены из гипсокартона своими руками будут испорчены. Их придется сносить и строить заново из металлопрофиля.

То же самое будет в зонах с высокими температурами деформируемой древесины. Если монтаж гипсокартона осуществляется недосушенными брусками, то после высыхания в конструкции произойдут необратимые изменения: листы могут сдвинуться или разойтись, деформироваться или треснуть. Кроме того, что древесина склонна к растрескиванию, это также крайне желательно при возведении перегородки из ГКЛ.

Внутренние стены самовозводящиеся, каркас которых выполнен из древесины, менее стойкой к деформации и растяжению. В обоих случаях в местах закручивания шурупов может возникнуть растрескивание, что приведет к порче всей конструкции.

Итак, почему некоторые выбирают установку перегородок из гипсокартона с деревянным каркасом? Ответ на этот вопрос достаточно прост и заключается только в цене и доступности материала. Но, учитывая беду с ним, Все же индекс цен не может пробить планку относительно боковой части дерева. Кроме того, перед установкой брусков нужно хорошо обработать антисептическими составами, что позволит получить металлический профиль для перегородок.

Преимущества металлического профиля в качестве каркаса для перегородки

виды профиля

Перегородки из гипсокартона с каркасом из металлических профилей обладают всеми необходимыми свойствами для прочного и неизменного существования в течение всего срока службы здания. Оцинкованный металл ржавеет от влаги, если не учитывать места соединения и прошивания просекателя. Металлопрофиль не горит., но огонь все равно придется делать, чтобы перегородить. И это неизбежно. Металлическая конструкция не трескается и не разваливается со временем. Кроме того, самое сложное ограждение может быть выполнено из профиля, который можно изготовить самостоятельно. Металл легко обрабатывается, а соединения можно использовать для просекателей, а при необходимости материалу можно придать любую форму. 9Ширина профиля 0003

может быть любой из существующих наборов: 50, 75 и 100 мм. Это зависит от предназначения раздела и его технических характеристик.

Если вы устанавливаете в перегородку какие-либо коммуникации, то необходимо использовать профиль со специальными пазами. Это избавляет от необходимости делать отверстия самостоятельно.

Заклепки, просекатели или саморезы

Какой профиль использовать для стен из гипсокартона мы уже видели. Осталось ответить на остальные вопросы.

Применение Просекатель

Как сделать перегородку из гипсокартона и как осуществить соединение между профилями? Эти вопросы идут следующими по списку, поэтому сначала разбираемся, лучше подключить профиль.

На сегодняшний день применяются три вида металлопрофиля соединений:

Шурупы.
заклепки.
Просекатель с проходкой откидной.

Первые два способа наиболее распространены, для осуществления установки перегородок, хотя последний значительно сложнее. Во-первых, необходимая фурнитура: шурупы, шурупы и т.п.. Во-вторых, Вам понадобится дополнительный инструмент — Аккумуляторный, потому что в руках крутить не будет. Второй способ крепления требует, соответственно, сверла, заклепки, заклепки. Все это требует дополнительных затрат. Решить эти проблемы может не такой простой инструмент, как Просекатель. Он пробивает отверстие и загибает края в разные стороны. Таким образом, получается достаточно надежное соединение.

Альтернативный вариант в выборе способа крепления каркаса

Лучшим вариантом будет смешанное крепление, то есть все лицевые соединения должны выполняться с помощью просекателя. Скрытый и самый важный с точки зрения нагрузки — с помощью шурупов или заклепок. В чем преимущество просекателя при использовании на лицевой части конструкции? Ответ довольно прост и заключается в отсутствии выступающих элементов, таких как винты с головкой или заклепки. Комбинированный метод монтажа помогает ответить на вопрос: «Как сделать гипсокартонную стену качественно и чтобы плоскость была идеально ровной?»

Устройство перегородок из гипсокартона с металлическим каркасом

Устройство перегородок из гипсокартона

Устройство перегородок с металлическим каркасом достаточно просто. Но для качества конечного результата необходимо соблюдать определенные правила и учитывать все нюансы выполнения монтажа.

На следующем фото видно устройство стен из гипсокартона, в нем можно выделить следующие элементы:

Каркас, состоящий из направляющих и распорок.
Обшивка может быть многослойной в зависимости от целевого раздела.
Изоляция или звукоизолятор.

Также шлагбаум может содержать коммуникационную часть, спрятанную внутри. в чем, кстати, и преимущества гипсокартонных конструкций.

Технология монтажа перегородок

При изготовлении межкомнатных перегородок из гипсокартона своими руками необходимо придерживаться следующих указаний:

Лазерная маркировка

Первым делом нужно очистить место, где будет установка разделов. Старые элементы стен, гнилое дерево, отваливающиеся от камней – все нужно убрать. Поверхность при необходимости должна быть выровнена: пол залит стяжкой, стены поштукатурены минимум больше.
Когда база готова, можно приступать к разметке. Перегородки из гипсокартона своими руками, сделаны правильно, на глаз не давит кривизна и косин. Чтобы добиться этого, он все равно должен выполняться как можно точнее. Здесь основными инструментами будут длинный уровень, отвес, трассировочный шнур. В идеале, конечно, можно применить лазерный уровень. Но установка перегородок из гипсокартона таким способом выйдет очень дорого, поэтому можно обойтись меньшими затратами. Итак, отмечаем на полу среднюю линию перегородки. Это будет середина направляющего профиля. Разметку с помощью ватерпаса или отвеса переносят на потолок и стены. Предварительно на полу отмечают место будущего расположения двери.
Далее для возведения ГКЛ-перегородки следует прикрутить направляющий профиль к полу, стенам и потолку. При этом, если пол часто сырой, металл следует изолировать специальной лентой. Крепления профилей производятся с интервалом не менее 25-30 см. Это зависит от тяжести и нагрузки, прикладываемой к стене.
Стоечный профиль устанавливается вертикально. Это можно контролировать по уровню. Шаг установки стоек следует делать не более 60 см. Почему такое расстояние? Поскольку стандартная ширина листа 120 см, а плиты минеральной ваты 610 мм, что говорит о прочной фиксации ее конструкции. Сегменты профильной стойки выполнены с небольшим запасом в 2 см по длине в обратную сторону. Это необходимо для того, чтобы он легко входил как в направляющий профиль, так и при этом оставалось место для его закрепления.
Дополнительная полка для дверного проема
Чтобы межкомнатные стены из гипсокартона своими руками получились прочными и при открывании дверей не ощущалась вибрация всей конструкции, необходимо на них установить дополнительный стоечный профиль. Устанавливается рядом с основным. Так же следует подложить деревянный брусок для увеличения прочности внутрь него. Дверные коробки следует рассчитывать еще на этапе возведения конструкций, это позволит исключить нюансы, которые могут возникнуть в дальнейшем.

Направляющий профиль также используется для создания перемычек или фланцев, удерживающих соседние стойки. Это должно быть строго горизонтальное расположение.

Облицовочная конструкция

Внутренняя перегородка из гипсокартона должна быть прочной, поэтому при обшивке конструкции на одном стоечном профиле ГКЛ не должно быть более одного сопряжения. Гипсокартон должен располагаться в шахматном порядке с перекрытием соседних листов на 50 %.

Также помните о необходимости смещения стыковочных листов ближе к краю двери. Это один из нюансов, который необходимо предусмотреть еще на этапе создания конструкции металлопрофиля.

Если профиль для гипсокартона скрепить Просекателем, то поверхность всегда получается ровной и гладкой. Если саморезы, то из-за их шляпок есть отклонения в несколько миллиметров, видно протягивание тетивы в месте крепления пластин к профилю.

Шаг крепления ГКЛ к профилю не должен превышать 50 см при толщине листа не менее 12,5 мм. Это следует учитывать, когда уже сделан монтаж стен из гипсокартона своими руками. При повышенной нагрузке на стену ее следует уменьшить.

Установка торцевых швов перегородок из гипсокартона, промазанных шпаклевкой. Обязательно на стыки нужно положить армирующую ленту из оконной сетки 3 на 5 мм. Также предварительно рекомендуется перед дальнейшей отделкой отремонтировать все болты с головкой под ключ, к которым были прикручены листы. Для расчета необходимого материала на перегородку можно воспользоваться нашим онлайн-калькулятором перегородок.

Видео:

Металлические профили для системы гипсокартона

Металлические профили системы перегородок (эксклюзивно для настенной системы Elst)

Металлические профили системы верхних перегородок используют отечественные высококачественная непрерывная горячеоцинкованная стальная полоса в качестве сырья, является вид высококачественного продукта, изготовленного с применением передовых технологий и процесс прокатки и холодной гибки. Он принадлежит к европейским и американским легкая металлическая каркасная система с простой конструкцией и меньшим количеством аксессуаров.

Применимый объем:

— Широко применяется во внутренних перегородках различных коммерческие и гражданские здания, такие как торговый центр, гостиница, офисное здание, жилой здание и т. д.

— Профили с различными характеристиками и расположением может образовывать облегченные перегородки с разной толщиной и производительностью согласно требованиям по противопожарной безопасности, звукоизоляции и стеновым высота.

— Простая обработка шпильки и принятие простых детали конструкции могут образовывать прочную и красивую дверную раму и оконную раму структура.

— Изгибая верхние и нижние U-образные каналы, располагая вертикальные шпильки и специальные методы установки гипсокартона, красивые изогнутые стена может быть создана очень легко.

— Его можно применять в шахте лифта и шахте воздуховода в в сочетании с усилением за счет легкой стальной конструкции.

Функции:

— изготовлен из коррозионностойкой высококачественной сплошной горячеоцинкованная стальная полоса, двусторонняя гальванизация превышать 100 г/м2

— конструкция фланца шириной 50 мм облегчает закручивание винта и уменьшить растрескивание суставов

— Конструкция усиления ребер для боковых фланцев увеличивает жесткость шпильки и уменьшает деформацию, и может достигать требуемой жесткости без необходимости горизонтальной распорной опоры, как обычно из легкой стали каркасно-перегородочная система.

— Искусная конструкция фланца с неравной шириной обеспечивает удобство для бокса и удлинения шипов. Применяется к деталям, требующим усиление, как дверная коробка.

— Полностью импортированная итальянская производственная линия обеспечивает высокую точность и минимальные допуски;

— геометрические размеры рассчитаны по китайским архитектурные особенности и стандарты.

Спецификация продукта:
Шпилька спецификация	Длина (мм)	Вес (кг/м)	Пакет (шт/пачка)
КК50500,6	3000/4000	0,764	128
КК75500,6	3000/4000	0,882	120
КК100500,6	3000/4000	0,912	80
КК100500,7	3000/4000	1,006	80
КУ50400,6	3000/4000	0,624	128
КУ75400,6	3000/4000	0,740	120
КУ100400,6	3000/4000	0,832	80
КУ100400,7	3000/4000	0,867	80

Гипсокартон ESP (официальный сайт) — Металлические профили и системы для гипсокартона

Гипсокартон ESP (Официальный сайт) — Металлические профили и системы для гипсокартона

Добро пожаловать в ESP, Европейские стальные профили

ДОБРО ПОЖАЛОВАТЬ В ESP

Добро пожаловать в ESP, успешно зарекомендовавший себя бренд гипсокартона, предлагающий широкий ассортимент металлических профилей и систем для гипсокартона, производимых и обслуживаемых на нашем лондонском заводе, самом последнем и самом интересном британском производителе гипсокартона, который открылся в Лондоне.

Благодаря богатому опыту надежной дистрибуции, прочным отношениям с продавцами и качественному производству наша команда предлагает профессиональный ассортимент металлических систем и продуктов для гипсокартона, доступных для всей Великобритании и Европы, которые распространяются на национальном уровне через специализированных дистрибьюторов и продавцов.

Мы держим большие складские запасы и можем изготовить изделия по индивидуальному заказу. Наше производственное предприятие в Лондоне обеспечивает удобный доступ для ваших автомобилей, и мы можем доставить их вовремя и в полном объеме в течение 48 часов с момента получения ваших требований.

Пожалуйста, не стесняйтесь обращаться к нам, чтобы обсудить ваши требования или поговорить с нашей службой поддержки, которая готова помочь с вашими конкретными требованиями, обучением и спецификациями.

Отзывы

Знакомый голос и адекватные запасы гарантируют, что «наш заказ был обработан и доставлен на место в течение 24 часов»
Новый клиент, Бирмингем
Приятно видеть, что отрасль позитивно реагирует на этого нового профессионального производителя гипсокартона.
Покупатель, London Builders Merchant Group.

О НАС

Обладая богатым опытом надежной дистрибуции, прочными отношениями с продавцами и производством качественного гипсокартона, директора создали ведущее предприятие по производству и доставке профессионального ассортимента металлических систем и продуктов в Великобританию и Европу.

Learn more:

METAL PRODUCTS

The comprehensive range of drywall profiles manufactured by ESP includes all standard size C Studs, U Tracks, Furring system, Lining system , I-шпильки, упругий стержень, акустические шпильки, шпильки европейского размера, обработанные опорные системы (для бассейнов) и системы облицовки (для внешних ветровых нагрузок), дополненные компонентами и креплениями.

ESP ГАРАНТИЯ ЭКСПЛУАТАЦИОННОЙ ДЕЯТЕЛЬНОСТИ

E Эффективное удовлетворение ваших потребностей в гипсокартонных системах и профилях, быстрая доставка, своевременно и в полном объеме.

S Поддержите свой отдел продаж с помощью специального обучения, чтобы увеличить продажи и увеличить прибыль.

P На нашей новой производственной платформе мы производим качественные профили, изготовленные в соответствии с самыми высокими стандартами.

Изделия из металла для гипсокартона

ESP производит широкий ассортимент качественных систем, которые включают в себя широкий спектр профилей для гипсокартона, включая все стандартные размеры С-образных профилей, U-образные направляющие, систему обрешетки, систему облицовки, I-образные элементы , Resilient Bar, акустические шпильки, шпильки европейского размера, обработанные опорные системы (для бассейнов) и системы облицовки (для внешних ветровых нагрузок), дополненные компонентами и креплениями. Наши новые линии позволяют обрабатывать индивидуальные требования и длины, обеспечивая экономию времени и денег.

Мы рады подтвердить, что ассортимент систем и профилей для гипсокартона ESP производится в соответствии с BS EN 14195:2005, который является европейским стандартом для производства металлических каркасных компонентов для гипсокартонных систем. Они поставляются CE с маркировкой CE.

Область применения настоящего стандарта определяет характеристики металлических профилей каркаса, используемых в сочетании с гипсокартонными листами (в соответствии с EN520), используемыми для возведения ненесущих перегородок, облицовки стен и потолков.

Мы подтверждаем, что в соответствии с европейскими стандартами все продукты производятся с использованием рулонов оцинкованной стали DX51D в соответствии со стандартами BSE EN 10326 и 10327. Реакция на огонь классифицируется по Евроклассу A1: «Не способствует возгоранию».

Декларация производительности (DoP) Спецификации и данные по безопасности доступны для всех продуктов в соответствии с BS EN 14195.

Основным фактором при определении противопожарных и акустических характеристик перегородок и потолков является правильная спецификация доски используется для конструкции облицовки наряду с другими факторами, такими как герметизация периметра, тип изоляции полости и метод крепления плит, все из которых имеют большое влияние на общую производительность всей системы.

Наши продукты обладают такими же характеристиками, что и продукты других производителей сырья, изготовленные в соответствии с такими же высокими стандартами и качеством. Мы рады сообщить о требованиях проекта, но настоящим не дается никаких гарантий, выраженных или подразумеваемых, и мы не несем ответственности, если продукты устанавливаются до согласования и предоставления согласованных спецификаций в письменной форме.

Если у вас есть какие-либо вопросы или пожелания, пожалуйста, заполните и отправьте форму ниже, и мы свяжемся с вами в ближайшее время.

Вы также можете позвонить нам по телефону: 01753 306 050

Если вы человек и видите это поле, оставьте его пустым.

Поля, отмеченные *, обязательны для заполнения

Сообщение *

Перегородка из гипсокартона с дверью -Искусственная Интел…

Нет ничего лучше для разделения комнаты, чем гипсокартон. С его помощью можно создать перегородку, которая разделит комнату на две части. Таким образом, вы можете сделать собственную перепланировку помещения, если его параметры чем-то не устраивают. Иногда просто необходимо оставить проход в межкомнатной перегородке. Для этого создается перегородка из гипсокартона с дверью. Рассмотрим подробнее, какие особенности имеет эта конструкция и можно ли собрать ее самостоятельно.

Состав:

1. Особенности конструкции с дверным проемом
2. Выбор места и маркировка
3. Создание металлического каркаса
4. Нужно ли утеплять и как это сделать
5. Облицовка каркаса гипсокартоном
6. Монтаж и отделка дверей

Особенности конструкции с дверным проемом

Такие перегородки часто устанавливаются в офисных помещениях.

Возможности гипсокартона в современном строительстве сложно переоценить. Многие привыкли использовать гипсокартон для отделки поверхностей, но с его помощью можно возводить различные конструкции, в том числе стены (перегородки). В чем преимущества гипсокартона, чтобы из него можно было создать перегородку с дверью?

Небольшой цельный лист гипсокартона делает готовую перегородку относительно легкой, а значит, нет дополнительных нагрузок на конструкцию дома.
Экологичный материал не содержит и не выделяет вредных веществ. Неудивительно, ведь гипсокартон на 99% состоит из гипса и картона.
Невысокая стоимость по отношению к другим материалам, из которых может быть собрана межкомнатная перегородка.
Гипсокартон легко крепится, а также режется на куски любого размера обычным ножом, поэтому с ним легко работать.

Несущей основой перегородки является металлический каркас, обшитый гипсокартоном. Дает ему нагрузку межкомнатная перегородка из гипсокартона с дверью. Поэтому нужно тщательно подбирать профиль, особенно в месте установки двери, ведь он создает дополнительную нагрузку на всю конструкцию.

Выбор места и разметка

Трудно переоценить использование лазерного уровня при разметке

Для создания каркаса потребуются металлические профили. Направляющие профили (ПН) монтируются на пол и на потолок, а стоечный профиль (ПС) монтируется вертикально. Но сначала нужно определиться с местом и разметкой. Наверняка с местом установки перегородки давно все понятно. А вот с местом под дверью спешить не стоит.

Перед тем, как соорудить перегородку из гипсокартона с дверью, необходимо знать, что стандартный шаг между стенами составляет 50-60 см. Также мы знаем, что первый профиль находится в 50-60 см от стены, поэтому место для двери следует выбирать исходя из этого. Так что можно сэкономить на ПС, чтобы использовать его как край дверного проема. Дверь в любом случае будет делаться между профилями, поэтому место для нее нужно выбирать таким образом, чтобы расходовать минимальное количество материала.

Лазерный уровень просто незаменим при разметке под рамой. С ним сразу видны линии, где должен проходить профиль на полу, на потолке и стенах. С ним установка перегородки из гипсокартона с дверью осуществляется без особых проблем и сложностей. Готовая конструкция будет ровной и без перекосов.

При проведении линии, обозначающей место крепления профилей, она не должна указывать центр МО. Эту ошибку совершают многие. Линия всегда должна указывать место, где будет проходить край профиля.

Если у вас нет такой полезной вещи, как лазерный уровень, можно воспользоваться водяным уровнем и отвесом. С ними разметка немного затянется, но человек с головой на плечах и руками, растущими из нужного места, сможет все сделать точно. Какие уровни и как установить гипсокартонную перегородку с дверью решать только вам. Когда место крепления профилей выбрано, то с помощью отрезного шнура нужно создать линии на всех плоскостях (стена, пол, потолок). Тогда на этих линиях будет пн.

Создание металлического каркаса

Пространство под дверным коробом размечается для правильного крепления профиля к полу.

В профилях для пола необходимо просверлить отверстия с шагом 50-60 см для крепления. После этого ПН прикладывается к полу и через отверстие в профиле просверливается отверстие в полу. Далее на дюбель монтируются направляющие. Необходимо придерживаться этой последовательности, чтобы перегородку из гипсокартона можно было сделать ровно с дверью. Если попытаться сразу просверлить профиль и пол под дюбель, то направляющая при сверлении может съехать и в результате пол будет светлеть не в том месте.

Если высота потолков превышает стандартные 2,5-2,7 метра, то потребуется дополнительное усиление каркаса. В этом случае седеет еще одна горизонтальная перегородка, потому что одних только вертикальных профилей будет недостаточно.

Направляющая укладки начинается от дверного проема к стене. Для лучшей звукоизоляции под направляющие проложите уплотнительную ленту. Когда подстанция будет закреплена, то установите направляющую на стены и потолок. Действуйте аналогично, но не оставляйте места под дверью, как на полу. Постоянно используемый уровень во избежание искажений. Основа для рамы готова.

Стыки профилей скрепляются саморезами.

Теперь можно установить ПС вертикально, заправив его в направляющие. В итоге каркас должен получиться в виде прямоугольника с вертикальными параллельными стоечными профилями. Так как перегородка из гипсокартона с дверным проемом, то нужно разметить этот проем. Поэтому между двумя ПС, образующими дверной проем, устанавливается перемычка, которая будет верхом этого проема. Именно на нее двери будут оказывать дополнительное воздействие. Поэтому нужно правильно сделать проем, чтобы вся конструкция осталась прочной и надежной. Как сделать такую перемычку можно посмотреть в видео.

Стойки, образующие дверной проем, необходимо дополнительно усилить, закрепив их дюбелями к полу и потолку. Для этой цели можно использовать специальные соединительные уголки. Для дополнительной прочности в сам профиль дверного проема вставляется деревянный брусок. Крепится профилем на гвозди или саморезы. Также добавьте пару вертикальных перемычек между потолком и верхней частью проема.

Дверная коробка будет крепиться к деревянным брускам.

Нужно ли утеплять и как это сделать

Каркас готов и можно приступать к обшивке гипсокартоном. Однако для тех, кто интересуется, как сделать перегородку из гипсокартона с дверью, может быть интересен вопрос утепления этой перегородки. Поскольку профиль будет обшиваться гипсокартоном, образуется полость, в которую можно будет вставить утеплитель. Для утепления можно использовать следующие материалы: минеральная вата

;
Пенополистирол;
полистирол;
изолин;
пенополиуретан.

Для утепления могут быть использованы рулонные и листовые материалы. Хоть минеральная вата и стоит дорого, но ее лучше всего использовать для утепления внутренней перегородки из гипсокартона. Для этого одна сторона каркаса обшивается гипсокартоном, затем вкладывается минеральная вата и обшивается вторая сторона. Утеплитель должен заполнить все пустоты.

Минеральная вата не только утепляет, но и обеспечивает дополнительную звукоизоляцию

Для лучшего удержания минеральной ваты вертикальные перегородки выполнены из двух ПС, установленных спинками друг к другу. Так образуются углубления, в которые вставляется утеплитель и благодаря которым он прочно удерживается. Также такой каркас будет более прочным, хотя на дополнительный ПС придется потратиться.

Облицовка каркаса гипсокартоном

Для обшивки стен обычным гипсокартоном. Гипсокартонная перегородка с дверью обшивается, начиная не от проема, а от стены. Сам лист кладут не вплотную к стене, а так, чтобы отступить от нее на 0,5 см. Монтаж гипсокартона производится от пола слева направо или справа налево. Так используют все целые листы, а потом их разрезают для обшивки оставшихся участков. Стыки листов должны приходиться на середину профиля. Между стыками лучше оставлять небольшое расстояние до 0,5 см. Все эти зазоры оставляются для того, чтобы снять напряжение с гипсокартона, которое может возникнуть, если они во что-то упираются. Тогда стыки зашпаклеваются и их не будет видно.

Пример монтажа ГКЛ в шахматном порядке

В месте под дверью гипсокартон обшит.

Профили для перегородок из гипсокартона

Блог: Перегородки из гипсокартона

Производители профилей для гипсокартона

Профиль для перегородок из гипсокартона

Профиль для перегородок из гипсокартона для перегородки Кнауф

Профиль для перегородок из гипсокартона для перегородки Гипрок

Таблица размеров профилей для гипсокартона Кнауф

Таблица размеров профилей ПС Кнауф

Таблица размеров профилей ПН Кнауф

Таблица размеров профилей для гипсокартона Гипрок

Таблица размеров профилей ПС Гипрок

Таблица размеров профилей ПН Гипрок

Другие статьи раздела: Перегородки из гипсокартона

Похожие статьи

Поиск по сайту

Перегородки Гипсокартон

Отделка гипсокартона

Список материалов этой категории

Популярные статьи

Потолки Гипсокартон

Инструменты для гипсокартона

Арки

Пользователю

Как сделать перегородку из гипсокартона своими руками, выбираем профиль и технологию

Конструкция перегородок

Преимущества использования металлопрофиля?

Монтаж конструкции

Способы крепления направляющих и стоечных профилей своими руками

Отделка гипсокартонной перегородки

Калькулятор онлайн, расчет материала для изготовления перегородок из гипсокартона

Как сделать перегородку из гипсокартона своими руками

1. Определитесь с типом стены

2. Приготовьте материалы

3. Сделайте разметку каркаса

4. Смонтируйте направляющие профили

5. Закрепите стоечные профили каркаса

6. Установите опоры дверного проёма

7. Раскроите листы

8. Облицуйте каркас с одной стороны

9. Обрежьте гипсокартон по дверному проёму

10. Смонтируйте проводку

11.

12. Завершите облицовку каркаса

13. Заделайте стыки

Как сделать перегородку из гипсокартона

Перегородка из гипсокартона понадобится, если вы захотите сделать из одной большой комнаты две поменьше или разделить помещение на разные зоны.

Как выбрать гипсокартон и профиль

8 проверенных способов повесить телевизор на стену из гипсокартона

Нужные инструменты и материалы

Делаем перегородку из гипсокартона в комнате

Делаем разметку

Собираем каркас

Устанавливаем розетку

Закрепляем гипсокартон

Резюме

Перегородки из гипсокартона — Советы мастеров

Перегородка из профиля для гипсокартона

Технология

Виды перегородок

Инструмент

Комплектующие

Алгоритм

Подготовка

Разметка

Монтаж направляющего профиля

Монтаж стоечного профиля

Как сделать перегородку из гипсокартона | Малярная компания Paint City – малярно-ремонтные услуги

Монтаж каркаса для каркаса перегородки

Оформление элементов дверного проема

Монтаж вертикальных стоек

Монтаж горизонтальных балок и электропроводки

Монтаж листов гипсокартона на каркас

MPC

Сухая перегородка

Stud

Runner / Track

Stud

Runner

Устройство и монтаж листов гипсокартона

Выбор материала для монтажа перегородок из гипокартона
