Теплопроводность пенопласта 50 мм в сравнении таблица

Теплопроводность и плотность пеноплэкса, сравнение с пенополистиролом ПСБ

Представлена сравнительная таблица значений коэффициента теплопроводности, плотности пеноплэкса и пенополистирола ПСБ различных марок в сухом состоянии при температуре 20…30°С. Указан также диапазон их рабочей температуры.

Теплоизоляцию пеноплэкс, в отличие от беспрессового пенополистирола ПСБ, производят при повышенных температуре и давлении с добавлением пенообразователя и выдавливают через экструдер. Такая технология производства обеспечивает пеноплэксу закрытую микропористую структуру.

Пеноплэкс, по сравнению с пенополистиролом ПСБ, обладает более низким значением коэффициента теплопроводности λ, который составляет 0,03…0,036 Вт/(м·град). Теплопроводность пеноплэкса приблизительно на 30% ниже этого показателя у такого традиционного утеплителя, как минеральная вата. Следует отметить, что коэффициент теплопроводности пенополистирола ПСБ в зависимости от марки находится в пределах 0,037…0,043 Вт/(м·град).

Плотность пеноплэкса ρ по данным производителя находится в диапазоне

от 22 до 47 кг/м 3 в зависимости от марки. Показатели плотности пенополистирола ПСБ ниже — плотность самых легких марок ПСБ-15 и ПСБ-25 может составлять от 6 до 25 кг/м 3 , соответственно.

Максимальная температура применения пенополистирола пеноплэкс составляет 75°С. У пенопласта ПСБ она несколько выше и может достигать 80°С. При нагревании выше 75°С пеноплэкс не плавится, однако ухудшаются его прочностные характеристики. Насколько при таких условиях увеличивается коэффициент теплопроводности этого теплоизоляционного материала, производителем не сообщается.

Теплопроводность и плотность пеноплэкса и пенополистирола ПСБ
Марка пенополистирола λ, Вт/(м·К) ρ, кг/м 3 tраб, °С
Пеноплэкс
Плиты Пеноплэкс комфорт 0,03 25…35 -100…+75
Пеноплэкс Фундамент 0,03 29…33 -100…+75
Пеноплэкс Кровля
0,03
26…34 -100…+75
Сегменты Пеноплэкс марки 35 0,03 33…38 -60…+75
Сегменты Пеноплэкс марки 45 0,03 38…45 -60…+75
Пеноплэкс Блок 0,036 от 25 -100…+75
Пеноплэкс 45 0,03 40…47 -100…+75
Пеноплэкс Уклон 0,03 от 22 -100…+75
Пеноплэкс Фасад 0,03 25…33 -100…+75
Пеноплэкс Стена 0,03 25…32 -70…+75
Пеноплэкс Гео 0,03 28…36 -100…+75
Пеноплэкс Основа 0,03 от 22 -100…+75
Пенополистирол ПСБ (пенопласт)
ПСБ-15 0,042…0,043 до 15 до 80
ПСБ-25 0,039…0,041 15…25 до 80
ПСБ-35 0,037…0,038 25…35 до 80
ПСБ-50 0,04…0,041 35…50 до 80

Следует отметить, что теплоизоляция пеноплэкс благодаря своей закрытой микропористой структуре практически не впитывает влагу, не подвергается воздействию плесени, грибков и других микроорганизмов, является экологичным и безопасным для человека утеплителем.

Кроме того, экструдированный пенополистирол пеноплэкс обладает достаточно высокой химической стойкостью ко многим используемым в строительстве материалам. Однако некоторые органические вещества и растворители, приведенные в таблице ниже, могут привести к размягчению, усадке и даже растворению теплоизоляционных плит.

Теплопроводность пенопласта от 50 мм до 150 мм — считаем теплоизоляцию

Пенополистирольные плиты, именуемые в просторечье пенопласт – это изоляционный материал, как правило, белого цвета. Изготавливают его из полистирола термального вспучивания. На вид пенопласт представлен в виде небольших влагостойких гранул, в процессе плавления при высокой температуре выплавляется в одно целое, плиту. Размеры частей гранул считаются от 5 до 15 мм. Выдающаяся теплопроводность пенопласта толщиной 150 мм, достигается за счет уникальной структуры – гранул.

У каждой гранулы есть огромное количество тонкостенных микро ячеек, которые в свою очередь во много раз повышают площадь соприкосновения с воздухом. Можно с уверенность сказать, что пенопласт практически весь состоит из атмосферного воздуха, приблизительно на 98%, в свою очередь этот факт являет собой их предназначение – теплоизоляция зданий как снаружи, так и внутри.

Всем известно, еще из курсов физики, атмосферный воздух, является основным изолятором тепла во всех теплоизоляционных материалах, находится в обычном и разреженном состоянии, в толще материала. Тепло-сбережение, основное качество пенопласта.

Как было сказано раньше, пенопласт практически на 100% состоит из воздуха, а это в свою очередь определяет высокую способность пенопласта сохранять тепло. А связанно это с тем, что у воздуха самая низкая теплопроводность. Если посмотреть на цифры, то мы увидим, что теплопроводность пенопласта выражена в промежутке значений от 0,037Вт/мК до 0,043Вт/мК. Это можно сопоставить с теплопроводность воздуха — 0,027Вт/мК.

В то время как теплопроводность популярных материалов, таких как дерево (0,12Вт/мК), красный кирпич (0,7Вт/мК), керамзитная глина (0,12 Вт/мК) и других, используемых для строительства, намного выше.

Высокий уровень энергосбережения пенопласт обеспечивает за счет низкой теплопроводности. Например, если построить стену из кирпича толщиной 201 см или воспользоваться древесным материалом толщиной 45 см, то для пенопласта толщина составит всего на всего 12 см для определенной величины энергосбережения.

Поэтому самым эффективным материалом из немногих для теплоизоляции наружных и внутренних стен здания принято считать пенопласт. Затраты на отопление и охлаждение жилых помещений значительно сокращаются благодаря применению пенопласта в строительстве.

Превосходные качества пенополистирольных плит нашли свое применение и в других видах защиты, например: пенопласт, так же служит для защиты от промерзания подземных и наружных коммуникаций, за счет чего их эксплуатационный срок увеличивается в разы. Пенопласт применяют и в промышленном оборудовании (холодильные машины, холодильные камеры) и в складских помещениях.

Размеры листов

Изготовление пенополистирольных плит, осуществляется по нормам ГОСТ. При производстве пенопласта регулируется как состав, так и размеры листов. Стандартная длина листа колеблется от 100 см до 200 см. Ширина должна быть равна 100 см, а толщина от 2 см до 5 см. Теплопроводность пенопласта 50 мм – относительно высока, благодаря небольшой толщине и характеристикам материала, он является наиболее ходовым из всех.

А что же покупать?

На рынке строительных материалов представлен огромный выбор пенополистирольных плит. Высокая теплопроводность плит утеплителей зависит от их вида. Например: лист пенопласта ПСБ-С 15 обладает до 15 кг/м3 плотностью и 2 см толщиной. Для листа от 2-х до 50 см плотность составляет не более 35 кг/м3. При сравнении пенопласта с другими подобными материалами можно легко проследить зависимость теплопроводности пенополистирольных плит от его толщины.

Так, например: теплопроводность пенопласта 50 мм, больше в два раза, чем у минеральной ваты такого же объема, в таком случае теплопроводность пенопласта, толщина 150 мм, вообще в 6 раз превысит эти показатели. Базальтовая вата, тоже очень сильно проигрывает пенопласту.

Для того чтобы применить один из способов изоляции, необходимо верно выбрать габариты материала. По следующему алгоритму можно выполнить расчет:

  • Необходимо уточнить общее тепло-сопротивление. Эта величина зависит от региона, в котором необходимо выполнить расчет, а именно от его климата.
  • Для вычисления тепло-сопротивления стены можно воспользоваться формулой R=p/k, где ее толщина равна значению р, а k-коэффициент теплопроводности пенопласта.
  • Из постоянных показателей можно сделать вывод, какое сопротивление должно быть у изоляции.
  • Нужную величину можно вычислить по формуле р=R*k, найти значение R можно исходя из предыдущего шага и коэффициента теплопроводности.

Марки пенопласта

Если Вас заинтересовал вопрос, какой лучше всего марки приобрести пенопласт, и какая у него теплопроводность, то мы ответим вам на него. Ниже приведены самые популярные марки продукции, а также отображены величины плотности и коэффициент теплопроводности пенопласта.

  • ПCБ-C15. С теплопроводностью 0,042 Вт/мK, а плотность равна 11-15 кг/м3
  • ПCБ-C25. С теплопроводностью 0,039 Вт/мK, а плотность равна 15-25 кг/м3
  • ПCБ-С35. С теплопроводностью 0,037 Вт/мK, а плотность равна 25-35кг/м3

Завершает наш список пенопласт ПCБ-C5, теплопроводность которого составляет 0,04 Вт/мК, а плотность равна 35-50 кг/м3. Проведя анализ плотности и теплопроводности можно с уверенностью сказать, что плотность существенно не влияет на основное качество пенопласта, тепло-сбережение.

Еще по этой теме на нашем сайте:

    Экструдированный или экструзионный пенополистирол — технические характеристики утеплителя
      Экструдированный пенополистирол, являясь высокотехнологичным материалом, по праву может называться уникальным. Потому он и получил такое широкое распространение в строительстве, производстве сантехники и еще ряде областей.

    Пеноплекс или пенопласт — что лучше для утепления стен дома снаружи

      Известный всем пенопласт, когда-то конкурировавший исключительно со стекловатой, сегодня сам имеет массу производных материалов, которые, кстати, частенько уступают место другим современным видам утеплителя. К слову.

    Коэффициент теплопроводности строительных материалов — таблица и цифры

      Первый вопрос, который возникает, у того, кто решил построить собственный дом, – какой использовать для этого материал. От этого зависит выбор фундамента, в свою очередь.

    Теплопроводность утеплителей в таблице — сравнение утеплителей по теплопроводности

      Мы живем далеко не в самой жаркой стране на Земле, а значит, свои жилища вынуждены обогревать, по крайней мере, большую часть года. Этим и объясняется.

Добавить комментарий Отменить ответ

Вы можете подписаться на новые публикации по электронной почте.

Теплопроводность пенопласта — точные цифры

Пенопласт имеет следующие преимущества перед другими утеплительными материалами: экологичность, лёгкость, гигроскопичность, невысокая стоимость. Однако, главное достоинство — низкая теплопроводность пенопласта, которая делает его одним из наиболее распространенных теплоизолирующих материалов.

Общее описание

Пенопласт представляет собой плиты различной толщины, состоящие из вспененного материала – полимера. Теплопроводность пенопласта обеспечивается воздухом, из которого он состоит на 95-98%, т.е. газа, который не пропускает тепло.

Так как пенопласт в своей основе состоит из воздуха, то он имеет крайне низкую плотность, и, соответственно, малый удельный вес. Также пенопласт обладает очень хорошей звукоизоляцией (тонкие перегородки ячеек, заполненные воздухом – очень плохой проводник звуков).

В зависимости от исходного сырья (полимера) и процессов изготовления, можно производить пенопласт разной плотности, устойчивости к воздействию механических факторов, устойчивости к иным видам воздействия. В связи с вышеперечисленным, обусловливается выбор определенного вида пенопласта и его применение.

Характеристики теплопроводности пенопласта

Для того чтобы рассмотреть такую характеристику, как теплопроводность пенопласта, разберемся для начала, что из себя представляет в принципе теплопроводность материалов. Теплопроводностью называют количественную характеристику способности тела проводить тепло.

Это количество тепловой энергии (Ватт), которое любой материал способен провести через себя (метр), при определенной температуре (С) за определенное время. Обозначается — λ и выражается Вт/м•С.

Определим оптимальные размеры данного утеплителя исходя из его теплопроводных характеристик. На рынке стройматериалов большое множество различных утеплителей. Пенопласт, как мы уже знаем, обладает теплопроводностью очень низкой, но эта величина зависит от марки материала.

Например, пенопласт марки ПСБ-С 50 имеет плотность 50 кг/м3. Таким образом, его теплопроводность составляет 0,041 Вт/м•С (данные указаны при 20-30 С). Для пенопласта марки ПСБ-С 25 значение будет 0,041 Вт/м•С, а марки ПСБ-С 35 – 0,038 Вт/м•С. Приведенные величины коэффициентов теплопроводности указаны для пенопласта одинаковой толщины.

Наиболее заметна теплопроводность пенопласта при сопоставлении значений с другими теплоизоляционными материалами. К примеру, лист пенопласта 30-40 мм аналогичен объёму минваты в несколько раз большей, а толщина листа 150 мм заменяет 185 мм пенополистирола. Конечно, есть материалы, у которых коэффициент ниже. К таким относится и пеноплекс. 30 мм пеноплекса смогут заменить 40 мм пенопласта, при аналогичных условиях.

Какие листы выбрать?

Чтобы добиться наиболее эффективной теплоизоляции стены, необходимо правильно рассчитать толщину используемого утеплителя. Для примера рассчитаем, какой толщины нужен утеплитель для стены толщиной в один кирпич.

Сначала необходимо узнать общее теплосопротивление. Это постоянное значение, зависящее от климатических условий в определенной области страны. На юге России она составляет 2,8 кВт/м2, для полосы умеренного климата — 4,2 кВт/м2. Затем найдем теплосопротивление кирпичной кладки: R = p/k, где p – толщина стены, а k – коэффициент, указывающий, насколько сильно стена проводит тепло.

Имея начальные данные, мы можем узнать, какое теплосопротивление утеплителя необходимо использовать, применив формулу p=R*k. где R — общее теплосопротивление, а k — значение теплопроводности утеплителя.

Возьмем для примера пенопласт марки ПСБ-С 35, имеющий плотность 35 кг/м3 для стены, толщиной в один кирпич (0,25 м) в регионе средней полосы России. Общее теплосопротивление имеет значение 4,2 кВт/м2.

Для начала необходимо узнать теплосопротивление нашей стены (R1). Коэффициент для силикатного пустотного кирпича составляет 0,76 Вт/м•С (k1), толщина – 0,25 м (p1). Находим теплосопротивление:

R1 = p1 / k1 = 0,25 / 0,76 = 0,32 (кВт/м2).

Теперь находим теплосопротивление для утеплителя (R2):

R2 = R – R1 = 4.2 – 0,32 = 3,88 (кВт/м2)

Значение теплосопротивления пенопласта ПСБ-С 35 (k2) равен 0,038 Вт/м•С. Находим требуемую толщину пенопласта (p2):

p2 = R2*k2 = 3.88*0.038 = 0.15 м.

Вывод: при заданных условиях нам необходим пенопласт ПСБ-С 35 15 см.

Аналогичным способом можно сделать расчеты для любого материала, используемого в качестве утеплителя. Коэффициенты теплопроводности разных строительных материалов можно найти в специальной литературе или в сети Интернет.

Теплопроводность утеплителей — сравнительная таблица

В привычной для населения страны холодной зиме, востребованность теплоизоляционных материалов всегда на высоком уровне. Необходимо учитывать все особенности каждого из утеплителей, чтобы сделать выбор в пользу качественного и целесообразного материала.

Содержание:

Зачем нужна теплоизоляция?

Актуальность теплоизоляции заключается в следующем:

  • Сохранение тепла в зимний период и прохлады в летний период.

Потери тепла сквозь стены обычного многоэтажного жилого дома составляют 30-40%. Для снижения теплопотерь нужны специальные теплоизоляционные материалы. Применение в зимний период электрических обогревателей способствует дополнительному расходу на электроэнергию. Эти расходы выгодней компенсировать использованием качественного теплоизоляционного материала, обеспечивающего сохранение тепла в зимний период и прохладу в летнюю жару. При этом затраты на охлаждение помещения кондиционером также будут сведены к минимуму.

  • Увеличение долговечности конструкций здания.

В случае промышленных зданий с использованием металлического каркаса, утеплитель позволяет защитить поверхность металла от коррозии, являющейся самым пагубным дефектом для данного вида конструкций. А срок службы для здания из кирпича определяется количеством циклов замораживания/оттаивания. Воздействие этих циклов воспринимает утеплитель, ведь точка росы при этом находится в теплоизоляционном материале, а не материале стены. Такое утепление позволяет увеличить срок службы здания во много раз.

Защита от возрастающего уровня шума достигается при использовании таких шумопоглощающих материалов (толстые матрасы, звукоотражающие стеновые панели).

  • Увеличение полезной площади зданий.

Использование системы теплоизоляции позволяет уменьшить толщину наружных стен, при этом увеличивая внутреннюю площадь здания.

Как правильно выбрать утеплитель?

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием.

Основные требования, предъявляемые к теплоизоляционным материалам:

  • Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности.

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³ лучше всего удерживает тепло и подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Таблица теплопроводности материалов

Материал Теплопроводность материалов, Вт/м*⸰С Плотность, кг/м³
Пенополиуретан 0,020 30
0,029 40
0,035 60
0,041 80
Пенополистирол 0,037 10-11
0,035 15-16
0,037 16-17
0,033 25-27
0,041 35-37
Пенополистирол (экструдированный) 0,028-0,034 28-45
Базальтовая вата 0,039 30-35
0,036 34-38
0,035 38-45
0,035 40-50
0,036 80-90
0,038 145
0,038 120-190
Эковата 0,032 35
0,038 50
0,04 65
0,041 70
Изолон 0,031 33
0,033 50
0,036 66
0,039 100
Пенофол 0,037-0,051 45
0,038-0,052 54
0,038-0,052 74
  • Экологичность.

Этот фактор является значимым, особенно в случае утепления жилого дома, так как многие материалы выделяют формальдегид, что влияет на рост раковых опухолей. Поэтому необходимо делать выбор в сторону нетоксичных и биологически нейтральных материалов. С точки зрения экологичности лучшим теплоизоляционным материалом считается каменная вата.

  • Пожарная безопасность.

Материал должен быть негорючим и безопасным. Гореть может любой материал, разница состоит в том, при каком температуре он возгорается. Важным является то, чтобы утеплитель был самозатухающим.

  • Паро- и водонепроницаемость.

Преимущество имеют те материалы, которые обладают водонепроницаемостью, так как впитывание влаги приводит к тому, что эффективность материала становится низкой и полезные характеристики утеплителя через год использования снижаются на 50% и более.

В среднем срок службы изоляционных материалов составляет от 5 до 10-15 лет. Теплоизоляционные материалы, имеющие в составе вату в первые годы службы значительно снижают свою эффективность. Зато пенополиуретан обладает сроком службы свыше 50 лет.

Достоинства и недостатки утеплителей

  1. Пенополиуретан на сегодняшний день самый эффективный утеплитель.

Виды ППУ

Достоинства: бесшовный монтаж пеной, долговечность, лучшая тепло- и гидроизоляция.

Недостатки: дороговизна материала, неустойчивость к УФ-излучению.

  1. Пенополистирол (пенопласт) – востребован для использования в качестве утеплителя для помещений разных типов.

Достоинства: низкая теплопроводность, невысокая стоимость, удобство монтажа, водонепроницаемость.

Недостатки: хрупкость, легкая воспламеняемость, образование конденсата.

  1. Экструдированный пенополистирол – прочный и удобный материал, при необходимости элементов нужного размера легко разрезается ножом.

Достоинства: очень низкая теплопроводность, водонепроницаемость, прочность на сжатие, удобство монтажа, отсутствие плесени и гниения, возможность эксплуатации от -50⸰С до +75⸰С.

Недостатки: намного дороже пенопласта, восприимчивость к органическим растворителям, образование конденсата.

  1. Базальтовая (каменная) вата – минеральная вата, изготавливающаяся на базальтовой основе.

Достоинства: противостояние образованию грибков, звукоизоляция, прочность к механическим воздействиям, огнеупорность, негорючесть.

Недостатки: более высокая стоимость, по сравнению с аналогами.

  1. Эковата – утеплитель, выполненный на основе естественных материалов (волокна дерева и минералы). На сегодняшний день применяется довольно часто.

Достоинства: звукоизоляция, экологичность, влагостойкость, доступная стоимость.

Недостатки: во время эксплуатации повышается теплопроводность, необходимость специального оборудования для монтажа, возможность усадки.

  1. Изолон – современный утеплитель, изготавливаемый путем вспенивания полиэтилена. Является одним из самых востребованных.

Достоинства: низкая теплопроводность, низкая паропроницаемость, высокая шумоизоляция, удобство резки и монтажа, экологичность, гибкость, небольшой вес.

Недостатки: низкая прочность, необходимость устройства вентиляционного зазора.

  1. Пенофол – утеплитель, который отвечает многим требованиям, предъявляемым к качеству утеплителя и утепления различных помещений, а также конструкций и т.д.

Достоинства: экологичность, высокая способность к отражению тепла, высокая шумоизоляция, влагонепроницаемость, негорючесть, удобство перевозки и монтажа, отражение воздействия радиации.

Недостатки: малая жесткость, затрудненность крепления материала, в качестве теплоизоляции одного пенофола недостаточно.

Заключение

Рассмотренные достоинства и недостатки утеплителей позволят выбрать самый подходящий вариант уже на стадии проектирования. При этом учитывать все требования, предъявляемые к теплоизоляционному материалу, в первую очередь теплопроводность.

Показатели теплопроводности пенополистирола

Климат в России очень холодный, поэтому практически любой дом, построенный за городом, приходится утеплять. Для этого можно использовать самые разные материалы. Одним из наиболее популярных является пенополистирол. Монтируется этот утеплитель элементарно. Коэффициент же теплопроводности у него ниже, чем у любого другого современного изолятора.

Что представляет собой пенополистирол

Изготавливается этот материал примерно по тому же принципу, что и любые другие вспененные утеплители. Сначала в специальную установку наливается жидкий стирол. После добавления в него особого реагента происходит реакция с выделением большого количества пены. Готовая вспененная густая масса до застывания пропускается через формовочный аппарат. В результате получаются листы материала с огромным количеством мелких воздушных камер внутри.

Такая структура плит и объясняет высокие изоляционные качества пенополистирола. Ведь воздух, как известно, тепло сохраняет очень хорошо. Существуют виды пенополистирола, в ячейках которых содержатся и другие газы. Однако самыми эффективными изоляторами все же считаются плиты именно с воздушными камерами.

Входящие в структуру пенополистирола ячейки могут иметь размер от 2 до 8 мм. На их стенки при этом приходится примерно 2% массы материала. Таким образом, пенополистирол на 98% состоит из воздуха.

Что такое теплопроводность

Узнать, насколько хорошо тот или иной материал способен сохранять тепло, можно по коэффициенту его теплопроводности. Определяют этот показатель очень просто. Берут кусок материала площадью в 1 м2 и толщиной в метр. Одну из его сторон нагревают, а противоположную ей оставляют холодной. При этом разница температур должна быть десятикратной. Далее смотрят какое количество тепла достигнет холодной стороны за один час. Измеряют теплопроводность в ваттах, разделенных на произведения метра и градуса (Вт/мК). При покупке пенополистирола для обшивки дома, лоджии или балкона обязательно следует посмотреть на этот показатель.

От чего зависит теплопроводность

Способность пенополистирольных плит сохранять тепло зависит в основном от двух факторов: плотности и толщины. Первый показатель определяется по количеству и размеру воздушных камер, составляющих структуру материала. Чем плотнее плита, тем больший коэффициент теплопроводности у нее будет.

Зависимость от плотности

В таблице ниже можно посмотреть каким именно образом теплопроводность пенополистирола зависит от его плотности.

Плотность (кг/м3) Теплопроводность (Вт/мК)
10 0.044
15 0.038
20 0.035
25 0.034
30 0.033
35 0.032

Представленная выше справочная информация, однако, скорее всего, может пригодиться только владельцам домов, использовавшим пенополистирол для утепления стен, пола или потолка довольно-таки давно. Дело в том, что при изготовлении современных марок этого материала производители используют специальные графитовые добавки, в результате чего зависимость теплопроводности от плотности плит сводится практически на нет. В этом можно убедиться, взглянув на показатели в таблице:

Марка Теплопроводность (Вт/мК)
EPS 50 0.031-0.032
EPS 70 0.033-0.032
EPS 80 0.031
EPS 100 0.03-0.033
EPS 120 0.031
EPS 150 0.03-0.031
EPS 200 0.031

Зависимость от толщины

Разумеется, чем толще материал, тем лучше он сохраняет тепло. У современного пенополистирола толщина может колебаться в пределах 10-200 мм. По этому показателю его принято классифицировать на три больших группы:

  1. Плиты до 30 мм. Этот тонкий материал обычно используется при утеплении перегородок и внутренних стен зданий. Коэффициент его теплопроводности не превышает 0.035 Вт/мК.
  2. Материал толщиной до 100 мм. Пенополистирол этой группы может применяться для обшивки как внешних, так и для внутренних стен. Тепло такие плиты сохраняют очень хорошо и с успехом используются даже в регионах страны с суровым климатом. К примеру, материал толщиной 50 мм имеет теплопроводность в 0.031-0.032 Вт/Мк.
  3. Пенополистирол толщиной более 100 мм. Такие габаритные плиты чаще всего используются для изготовления опалубок при заливке фундаментов на Крайнем Севере. Теплопроводность их не превышает 0.031 Вт/мК.

Расчет необходимой толщины материала

Точно вычислить толщину необходимого для утепления дома пенополистирола довольно-таки сложно. Дело в том, что при выполнении этой операции следует учитывать массу самых разных факторов. К примеру, таких, как теплопроводность материала, выбранного для сооружения утепляемых конструкций и его разновидность, климат местности, тип облицовки и пр. Однако примерно рассчитать необходимую толщину плит все-таки можно. Для этого понадобятся следующие справочные данные:

  • показатель требуемого теплосопротивления ограждающих конструкций для данного конкретного региона;
  • коэффициент теплопроводности выбранной марки утеплителя.

Собственно сам расчет производится по формуле R=p/k, где p — толщина пенопласта, R — показатель теплосопротивления, k — коэффициент теплопроводности. К примеру, для Урала показатель R равен 3,3 м2•°C/Вт. Допустим, для утепления стен выбран материал марки EPS 70 с коэффициентом теплопроводности 0.033 Вт/мК. В этом случае расчет будет выглядеть следующим образом:

То есть толщина утеплителя для наружных ограждающих конструкций на Урале должна составлять минимум 100 мм. Обычно владельцы домов холодных регионов обшивают стены, потолки и полы двумя слоями пенополистирола на 50 мм. При этом плиты верхнего слоя располагают таким образом, чтобы они перекрывали швы нижнего. Таким образом можно получить максимально эффективное утепление.

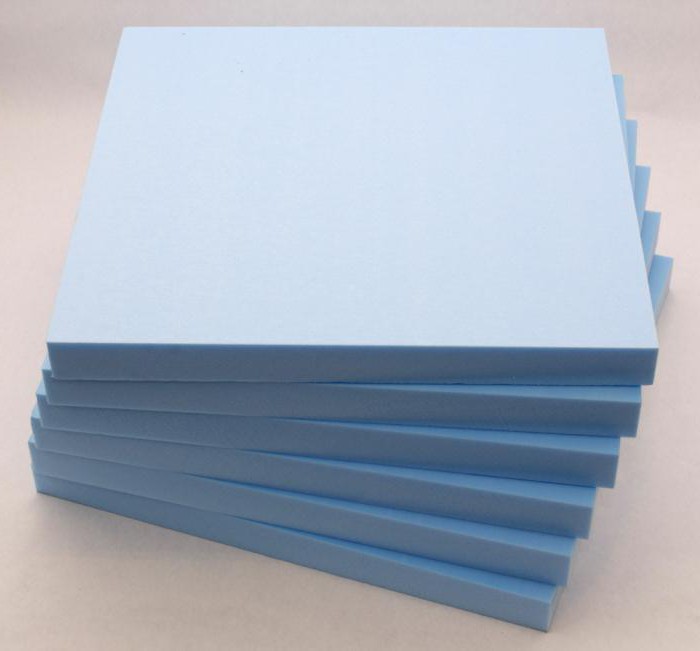

Экструдированный пенополистирол

Обычный утеплитель этого типа маркируется буквами EPS. Вторая разновидность материала — экструдированный пенополистирол обозначается буквами XPS. Отличаются такие плиты от обычных, прежде всего, структурой ячейки. Он у них не открытая, а закрытая. Поэтому экструдированный пенополистирол гораздо меньше простого набирает влагу. То есть способен сохранять свои теплоизоляционные качества в полной мере даже под воздействием самых неблагоприятных факторов внешней среды. Коэффициент теплопроводности экструдированного пенополистирола в зависимости от марки может составлять 0.027-0.033 Вт/мК.

Сравнение утеплителей

Таким образом, экструдированный и обычный пенополистирол считаются у владельцев загородных участков едва ли не самыми лучшими видами утеплителя. Ниже представляем вашему вниманию таблицу с коэффициентами теплопроводности других видов изоляторов.

Материал Коэффициент теплопроводности (Вт/мК)
Минеральная вата 0.045-0.07
Стекловата 0.033-0.05
Керамзит 0.16
Керамзитобетон 0.31
Пенополиуретан 0.02-0.041

Как видите, лучше пенополистирола, коэффициент теплопроводности которого составляет 0.031-0.033 Вт/мК, стены, потолки и полы можно утеплить только пенополиуретаном. Однако последний стоит очень дорого. К тому же при его нанесении используется специальное конструктивно сложное оборудование. А следовательно, наилучшим вариантом изолятора в плане способности сохранять тепло на данный момент является все же именно пенополистирол.

коэффициент теплопроводности, описание, технические характеристики, паропроницаемость материала

Инновационный утеплитель, обладающий высокими техническими характеристиками, позволяющий максимально сохранить тепло в доме, создать комфортную атмосферу – экструдированный пенополистирол. Способствует этому низкий коэффициент теплопроводности, высокая влагостойкость, достаточная плотность теплоизолятора. Известная марка материала – пеноплэкс. С таким материалом фундамент, кровля, стены будут надежно защищены от теплопотерь.

Описание материала – пеноплэкс

пеноплэкс

Инновационный утеплитель для создания комфортной атмосферы в доме.

Утеплитель представляет собой плиты, состоящие герметичных мелких ячеек, благодаря чему показатель водопоглощения практически равен нулю. Плотность и теплопроводность материал получает благодаря особому методу производства. Для изготовления плит используют пенополистирол. Гранулы помещаются в экструдер, где под воздействием температуры и давления материал вспенивается. Затем он пропускается через фильеры, которые придают теплоизолятору форму плит. В результате получается утеплитель с высокими техническими показателями.

Достоинства и недостатки пеноплекса

Материал имеет плюсы и минусы, которые зависят от свойств утеплителя. Популярность утеплитель получил благодаря следующим качествам:

  1. Низкая теплопроводность. Коэффициент теплопроводности самый низкий среди всех утеплителей, благодаря чему теплоизоляционный материал используется в регионах с экстремально низкой температурой.
  2. Малая паропроницаемость делает утеплитель эффективным в плане теплоизоляции, в то же время заниженный показатель приводит к образованию конденсата, что негативно влияет на атмосферу внутри помещения и качественные свойства материала.
  3. Длительный срок эксплуатации. Пеноплекс прослужит более 40 лет.
  4. Высокая прочность, что делает плиты устойчивыми к механическому, химическому, атмосферному воздействию.
  5. Простота монтажа. Крепление плит происходит с минимальными трудовыми затратами. Справится с процедурой утепления даже неопытный человек.
  6. Отличное соотношение цена-качество.

В одном материале удалось соединить массу достоинств. При этом пеноплекс имеет и недостатки, ограничивающие сферу применения материала. Пользователи выделяют следующие минусы:

  1. Высокая степень пожароопасности. Категория зависит от марки утеплителя и варьируется от Г1 до Г4. Утеплитель легко воспламеняется, при этом способен самостоятельно затухать. Токсичность выделяемого при горении дыма опасна для здоровья человека.
  2. Плохие адгезивные свойства. Теплоизолятор плохо сцепляется с основанием, поэтому важно применять дополнительные крепления при монтаже.
  3. Невысокая степень устойчивость к ультрафиолетовому излучению. Солнечные лучи негативно влияют на показатели утеплителя, поэтому важно быстро защитить поверхность отделочным слоем.
  4. Привлекательность для грызунов. Чаще всего вредители грызут материал, если он преграждает им путь к воде и еде. Для решения проблемы используют мелкоячеистую металлическую сетку.
  5. По стоимости материал не самый дешевый. Он находится в среднем ценовом сегменте. В целях экономии приобретают более дешевые варианты, к примеру, пенопласт.

Детальное описание пеноплекса позволяет оценить, насколько рационально применение утеплителя для каждой конкретной ситуации, поэтому перед теплоизоляцией следует внимательно изучить паспорт материала.

Виды и размеры теплоизоляционных плит

В зависимости от цели использования пеноплекса для дома и сада, подбирается наиболее подходящий вид материала. Виды утеплителя отличаются по характеристикам и размерам, поэтому важно правильно определить наиболее подходящую марку.

Основа

Пеноплекс Основа

Пеноплекс Основа подойдет для утепления стен и кровель, в том случае, если на них не воздействуют большие нагрузки. Этому виду присущи важные качества: низкая теплопроводность и водопоглощение, высокая прочность, устойчивость к гниению. Плотность материала зависит от толщины плит. Данный вид представлен в 5 видах:
  • 2 см;
  • 3 см;
  • 4 см;
  • 5 см;
  • 10 см.

Габариты плиты имеют следующие: длина – 11,85 см.; ширина – 5, 85 см. Срок использования составляет до 50 лет.

Комфорт

Комфорт

С помощью данного вида утепляют цоколь, стены и кровлю. Плиты пеноплэкс Комфорт используют для теплоизоляции лоджий, балконов, теплиц и инженерных коммуникаций. Утеплитель переносит температурные перепады, устойчив к образованию плесени и грибка, прост в монтаже благодаря особой системе крепления. Температурный диапазон эксплуатации ТУ с -70 до +75°С. Другие характеристики выглядят следующим образом: прочность на сжатие – 15 МПа, 25 кг/м³ — плотность материала.

Фасад

Пеноплекс Фасад

Пеноплекс Фасад предназначен для внутренних и наружных теплоизоляционных работ. Поверхность плит фрезерованная, что позволяет улучшить сцепление с поверхностью, облегчить процедуру финишной отделки. Материал представлен плитами различной толщины. Плотность материала 25-33 кг/м³. Фасадный утеплитель может использоваться для утепления внутренних стен и перегородок, благодаря своей экологичности.

Существуют и другие виды экструдированного пенополистирола. Пеноплекс, имеющий плотность 35, 45, чаще используется для изоляции ограждающих конструкций. Допустимо утепление конструкций, на которые воздействуют большие нагрузки. Также распространены Гео penoplex, фундамент penoplex, кровля penoplex. При выборе вида учитываются все особенности, а также обращается внимание на соответствие утеплителя требованиям ГОСТ.

Технические характеристики

Технические показатели материала обусловлены особой технологией изготовления утеплителя. Характеристики отличаются для разных марок. Ключевыми характеристиками считаются плотность, теплопроводность, горючесть, паропроницаемость.

Плотность

При покупке следует обращать внимание на плотность.

Пеноплекс плотность имеет высокую. Показатель варьируется в зависимости от марки и составляет 25-45 кг/м³. Данная характеристика важна, но более существенной считается прочность на сжатие. Именно эта характеристика влияет на сферу применения утеплителя. Для теплоизоляции стен достаточно прочности в 0,12 МПа, для фундамента потребуются плиты с показателем 0,3 МПа.

Теплопроводность

Коэффициент теплопроводности пеноплекса составляет 0,03 Втм•°С. При увлажнении показатель изменяется незначительно, благодаря чему качественные характеристики остаются на высоте. Низкий коэффициент теплопроводности гарантирует надежную защиту от утечек тепла.

Токсичность

Экструдированный пенополистирол способен выделять свободные стиролы, которые негативно влияют на организм человека: ухудшают работу сердца, отрицательно сказывается на состоянии печени. Этот токсин выделяется в небольших количествах, большая часть – сразу после изготовления, поэтому при утеплении таким материалом вред для организма минимизирован. Основную опасность составляет горение или тление утеплителя, поскольку при этом выделяется токсичный дым, способный нанести вред человеку. Для улучшения пожаростойкости в состав материалов добавляют антипрены, которые сами по себе считаются токсичными. Следует обращать внимание на состав теплоизолятора при покупке.

Горючесть

Горючесть пеноплекса

В зависимости от марки отличается класс горючести. Теплоизолятор относится к сильно и нормально горючим материалам. При воздействии огня пеноплекс способен гореть или тлеть, выделяя вредный ля человека дым. Производители, совершенствуя технологию производства, смогли уменьшить горючесть утеплителя путем добавления антипренов. Это позволило создать слабогорючий материал. Он более дорогой, но результат оправдывает затраты.

Область применения

Область применения

Сфера использования утеплителя обширна. В большинстве случаев область применения понятна из названия марки: пеноплекс комфорт, penoplex фундамент, penoplex стена. Клей следует подбирать в зависимости от цели, поскольку для внутренних, наружных работ, теплоизоляции фундамента потребуется разные виды клеевой основы, а также дополнительная фиксация дюбелями. Каждый клей наносится по-разному, поэтому следует обратить особое внимание на выбор сцепляющего материала.

С помощью пеноплекса утепляют как частные дома и квартиры, так и производственные предприятия. Это стало возможным благодаря отдельным маркам с повышенной плотностью. Утеплитель используют для внутренних (стены, перегородки), наружных (балконы, лоджии, стены, цоколь, кровля) работ.

Сведения об упаковке

Поставляется пеноплекс завернутым в термоусадочную УФ-стабилизированную пленку. Такая упаковка считается удобной и надежной, при этом не портит внешний вид товара. Пленка принимает форму материала, легко распаковывается.

Отечественные аналоги материала

Российские производители также наладили производство экструдированного пенополистирола.

На рынке представлены два аналога: Техноплекс и Полиспен. Каждая марка имеет особенности.

Техноплекс

Техноплекс

Показатели прочности и теплопроводности – отличительные особенности плит Техноплекс. Добиться выдающихся технических показателей производителю удалось за счет использования нанотехнологий при изготовлении утеплителя. Метод заключается в добавлении частиц графита, помогающих повысить плотность материала. Теплоизолятор применяется в частном строительстве, а также при обустройстве системы теплый пол. В отличие от пеноплекса, техноплекс имеет не оранжевый, а светло-серебристый цвет. Изготавливаемый утеплитель отличается по толщине. Плиты оснащены специальной кромкой, упрощающей монтаж. После крепления следует максимально быстро произвести отделку, чтобы защитить теплоизолятор от атмосферного воздействия.

Полиспен

Полиспен

Экструдированный пенополистирол от ООО «Полиспен» изготавливается трех видов, которые отличаются техническими характеристиками и сферой применения:
  1. Полиспен Стандарт. Используются при утеплении фундамента, а также для теплоизоляции пола.
  2. Полиспен 35 незаменим при утеплении ограждающих конструкций.
  3. Полиспен 45 с наибольшей прочностью используется в дорожном строительстве, поскольку может выдержать даже вес самолета. Рекомендовано применять его при теплоизоляции конструкций, на которые воздействуют большие нагрузки.

На рынке представлены плиты Полиспена разных размеров и толщины, следовательно, плотность материала также отличается.

Таблица характеристик

Марка Комфорт Основа Фундамент ГЕО Кровля Фасад 45
Прочность на сжатие (МПа) 0,15 0,17 0,3 0,3 0,25 0,2 0,5
Водопоглощение за 24 часа (% по объему) 0,4 0,4 0,4 0,4 0,4 0,4 0,2
Плотность (кг/м³) От 20 От 20 27-35 28-36 26-34 25-33 38-47
Коэффициент теплопроводности Вт/м•°К) 0,032 0,032 0,032 0,032 0,032 0,032 0,032
Паропроницаемость (мг/м.ч.Па) 0,005 0,005 0,005 0,005 0,005 0,005 0,005
Модуль упругости (МПа) 15 15 17 17 17 15 20
Теплоемкость (кДж/кг.°С) 1,45 1,45 1,45 1,45 1,45 1,45 1,45
Группа горючести Г4 Г4 Г4 Г4 Г4 Г3 Г3
Температурный диапазон эксплуатации (°С) -70 …+75 -70..+75 -70…+75 -70  +75 -70..+75 -70-+75 -70-+75

Полные характеристики указаны в сопроводительной документации Пеноплекса, где описаны технические характеристики теплоизолятора и указаны рекомендации по монтажу.

Экструдированный пенополистирол отличается высокими теплоизоляционными показателями, благодаря чему часто используется при утеплении. Способствует этому и приемлемая стоимость утеплителя. Простота монтажа, эффективность и долговечность материала сделали его популярным в разных сферах среди всех категорий населения.

Теплопроводность пенополистирола, от чего зависит и на какие параметры влияет

Из всех бюджетных видов утеплителей, обладающих несущими способностями, пенопласт имеет минимальный коэффициент теплопроводности: не более 0,043 Вт/м·К при применении в обычных условиях. Отличные теплоизоляционные свойства объясняет ячеистая структура материала: только 2 % от общего объема занимают полистирольные стенки вспененных гранул, остальные 98 приходится на воздух. Как следствие, плиты пенопласта имеют низкий удельный вес и не перегружают строительные конструкции. Также положительно оценивается неизменность изоляционных параметров утеплителя в процессе эксплуатации. Пенопласт не боится намокания в сравнении с минватой, не теряет форму как эковата, единственным условием является закрытие его от лучей солнца.

Оглавление:

  1. Что влияет на теплопроводность?
  2. Взаимосвязь с другими параметрами
  3. Сравнение разных марок

От чего зависит теплопроводность пенополистирола?

Теплоизоляционные свойства этого материала определяются объемом содержащегося внутри гранул воздуха. Сама по себе характеристика отражает количество перенесенной тепловой энергии от более горячего участка строительной конструкции к холодному, соответственно, чем она меньше, тем лучше. Плиты из пенополистирола в этом плане выигрывают у других утеплителей: ячеистая структура обеспечивает не только хорошую изоляцию, но и более равномерное распределение градиента температуры по всей толщине.

Распространенным заблуждением является мнение, что главным влияющим на теплопроводность фактором служит плотность пенопласта. На практике, эти две характеристики имеют линейную взаимосвязь, уплотнение приводит к уменьшению объема воздуха внутри гранул, но одновременно улучшает коэффициент водонепроницаемости материала и упрочняет стенки ячеек. Минимальная теплопроводность наблюдается у плит из пенополистирола с удельным весом около 30 кг/м3, увеличение плотности вызывает незначительное (доли процентов) ухудшение теплоизоляционных способностей и при достижении определенных показателей коэффициент становится неизменным – 0,043 Вт/м·К.

На практике значение зависит от:

  • Структуры пенопласта: качественные марки с плотно запаянными ячейками лучше держат тепло.
  • Толщины плит.
  • Условий эксплуатации: влажности и температуры (возрастание последней приводит к снижению теплопроводности пенопласта).

Взаимосвязь с другими характеристиками и показателями

Для достижения нужного эффекта энергосбережения проводится теплотехнический расчет толщины прослойки из пенопласта. Теплопроводность утеплителя при этом является главным учитываемым фактором, наряду с общей величиной сопротивления, определяемой климатическими особенностями региона и типом строительной конструкции. Практика показывает, что максимальная толщина (и, соответственно, минимальная теплопроводность) требуется при обустройстве полов, фундаментных участков, подвалов и перекрытий. В этом случае используются марки от 0,033 до 0,038 Вт/м·К. При утеплении внешних стен приобретается пенопласт со средним значением характеристики (от 0,037 Вт/м·К).

Замечено, что величина коэффициента теплопроводности ухудшается при длительной эксплуатации в условиях повышенных температур (верхний предел составляет 80 °C). Также пенопласт теряет свои теплоизоляционные способности при изменении структуры под прямым воздействием солнечного излучения и атмосферных осадков. Этого легко избежать – достаточно просто закрыть плиты сайдингом, стяжкой, штукатуркой или краской. Последним важным требованием является отсутствие мостиков холода: вне зависимости от величины теплового сопротивления утеплителя неплотная укладка плит приводит к потерям температуры. Для предотвращения подобной ситуации все возможные стыки аккуратно заполняются монтажной пеной (выбираются марки с минимальным вторичным расширением, не сдвигающие материал) и герметизируются, в идеале укладывается два слоя пенополистирола со смещением листов.

Сравнение теплопроводности у марок с разной плотностью и назначением

Более наглядно зависимость теплоизоляционных свойств от степени наполненности пенопласта и закрытости его структуры показывает сопоставление этих параметров у продукции разных видов. Не секрет, что при равной толщине плит теплопроводность экструдированного пенополистирола более низкая в сравнении с обычным. Хорошую изоляцию также обеспечивают гранулы, точное значение зависит от размера фракций, но в целом лучшие наблюдаются у вспененной крошки, худшие – у дробленки. Результаты сравнения характеристик разных марок сведены в таблицу:

Наименование марки пенопластаПлотность, кг/м3Коэффициент теплопроводности, Вт/м·К
Кнауф ТермДача150,048
Стена250,04
Фасад350,031
Пол400,035
Дом40-420,032
Кровля0,036
ПСБ-СДо 150,043
15-250,041
15-350,038
50
Экструдированный пенополистирол33-380,03
38-450,032
М-50 вспененная крошка с размером гранул от 0,5 до 1 мм30*0,036
М-25, то же с более крупными гранулами (4-6 мм)10*0,042
Дробленка (3-6 мм)11*0,05

* — насыпная плотность материала.

Результаты сравнения доказывают, что плотность пенопласта влияет на теплопроводность линейно и косвенно. Тяжелые марки экструдированного пенополистирола обладают лучшими изоляционными свойствами, несмотря на снижение объема воздуха внутри ячеек, низкая теплопроводность у них достигается за счет введения графитовых добавок и хорошей влагостойкости.

Как следствие, значение этого показателя стоит уточнить еще до выбора и приобретения утеплителя, он относится к основным рабочим характеристикам и обязательно подтверждается соответствующей документацией от производителя (указывается ГОСТ и итоги испытаний).

СНиП 23-02 Расчетные теплотехнические показатели полимерных строительных материалов и изделий, теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость. Пенополистиролы, пенополиуретаны, пенопласты,...

Материал

Характеристики материалов в сухом состоянии

Расчетные коэффициенты (при условиях эксплуатации по СНиП 23-02)

плот-
ность,
кг/м3

удель-
ная тепло-
емкость, кДж/(кг°С)

коэфф-
ициент теплопро-
водности,
Вт/(м°С)

массового отношения влаги в материале, %

теплопро-
водности,
Вт/(м°С)

тепло-
усвоения
(при периоде
24 ч), Вт/(м2°С)

паропро-
ницаемости,
мг/(мчПа)

А

Б

А

Б

А

Б

А, Б

Пенополистирол 150 1.34 0.05 1 5 0.052 0.06 0.89 0.99 0.05
Пенополистирол 100 1.34 0.041 2 10 0.041 0.052 0.65 0.82 0.05
Пенополистирол (ГОСТ 15588) 40 1.34 0.037 2 10 0.041 0.05 0.41 0.49 0.05
Пенополистирол ОАО "СП Радослав" 18 1.34 0.042 2 10 0.042 0.043 0.28 0.32 0.02
Пенополистирол ОАО "СП Радослав" 24 1.34 0.04 2 10 0.04 0.041 0.32 0.36 0.02
Экструдированный пенополистирол Стиродур 2500С 25 1.34 0.029 2 10 0.031 0.031 0.28 0.31 0.013
Экструдированный пенополистирол Стиродур 2800С 28 1.34 0.029 2 10 0.031 0.031 0.3 0.33 0.013
Экструдированный пенополистирол Стиродур 3035С 33 1.34 0.029 2 10 0.031 0.031 0.32 0.36 0.013
Экструдированный пенополистирол Стиродур 4000С 35 1.34 0.03 2 10 0.031 0.031 0.34 0.37 0.005
Экструдированный пенополистирол Стиродур 5000С 45 1.34 0.03 2 10 0.031 0.031 0.38 0.42 0.005
Пенополистирол Стиропор PS15 15 1.34 0.039 2 10 0.04 0.044 0.25 0.29 0.035
Пенополистирол Стиропор PS20 20 1.34 0.037 2 10 0.038 0.042 0.28 0.33 0.03
Пенополистирол Стиропор PS30 30 1.34 0.035 2 10 0.036 0.04 0.33 0.39 0.03
Экструдированный пенополистирол "Стайрофоам" 28 1.45 0.029 2 10 0.03 0.031 0.31 0.34 0.006
Экструдированный пенополистирол "Руфмат" 32 1.45 0.028 2 10 0.029 0.029 0.32 0.36 0.006
Экструдированный пенополистирол "Руфмат А" 32 1.45 0.03 2 10 0.032 0.032 0.34 0.37 0.006
Экструдированный пенополистирол "Флурмат 500" 38 1.45 0.027 2 10 0.028 0.028 0.34 0.38 0.006
Экструдированный пенополистирол "Флурмат 500А" 38 1.45 0.03 2 10 0.032 0.032 0.37 0.41 0.006
Экструдированный пенополистирол "Флурмат 200" 25 1.45 0.028 2 10 0.029 0.029 0.28 0.31 0.006
Экструдированный пенополистирол "Флурмат 200А" 25 1.45 0.029 2 10 0.031 0.031 0.29 0.32
Пенопласт ПХВ-1 и ПВ1 125 1.26 0.052 2 10 0.06 0.064 0.86 0.99 0.23
Пенопласт ПХВ-1 и ПВ1 100 1.26 0.041 2 10 0.05 0.052 0.68 0.8 0.23
Пенополиуретан 80 1.47 0.041 2 5 0.05 0.05 0.67 0.7 0.05
Пенополиуретан 60 1.47 0.035 2 5 0.041 0.041 0.53 0.55 0.05
Пенополиуретан 40 1.47 0.029 2 5 0.04 0.04 0.4 0.42 0.05
Плиты из резольно-фенолфор- мальдегидного пенопласта (ГОСТ 20916) 90 1.68 0.045 5 20 0.053 0.073 0.81 1.1 0.15
Плиты из резольно-фенолфор- мальдегидного пенопласта (ГОСТ 20916) 80 1.68 0.044 5 20 0.051 0.071 0.75 1.02 0.23
Плиты из резольно-фенолфор- мальдегидного пенопласта (ГОСТ 20916) 50 1.68 0.041 5 20 0.045 0.064 0.56 0.77 0.23
Перлитопластбетон 200 1.05 0.041 2 3 0.052 0.06 0.93 1.01 0.008
Перлитопластбетон 100 1.05 0.035 2 3 0.041 0.05 0.58 0.66 0.008
Перлитофосфогелевые изделия 300 1.05 0.076 3 12 0.08 0.12 1.43 2.02 0.2
Перлитофосфогелевые изделия 200 1.05 0.064 3 12 0.07 0.09 1.1 1.43
Теплоизоляционные изделия из вспененного синтетического каучука "Аэрофлекс" 80 1.806 0.034 5 15 0.04 0.054 0.65 0.71 0.003
Теплоизоляционные изделия из вспененного синтетического каучука "К флекс" ЕС 70 1.806 0.039 0 0 0.039 0.039 0.6 0.6 0.01
Теплоизоляционные изделия из вспененного синтетического каучука "К флекс" ST 70 1.806 0.039 0 0 0.039 0.039 0.6 0.6 0.009
Теплоизоляционные изделия из вспененного синтетического каучука "К флекс" ЕСО 73 1.806 0.041 0 0 0.041 0.041 0.65 0.65 0.01
Экструзионный пенополистирол "Пеноплэкс", тип 35 35 1.65 0.028 2 3 0.029 0.03 0.36 0.37 0.018
Экструзионный пенополистирол "Пеноплэкс", тип 45 45 1.53 0.03 2 3 0.031 0.032 0.4 0.42 0.015

Теплопроводность пенополистирола - какая она и от чего зависит

Обновлено: 16 декабря 2019

67032

Перечисляя параметры утеплителей, на первое место всегда ставят теплопроводность материала. Зависит она от того, сколько в данном веществе содержится воздуха. Ведь именно воздушная среда служит отличным естественным теплоизолятором. Заметим, что способность проводить тепло уменьшается при увеличении разреженности среды. Так что лучше всего держит тепло прослойка из вакуума.

На этом принципе основана работа термосов. Но при строительстве вакуум создать проблематично, поэтому ограничиваются обычным воздухом. К примеру, низкая теплопроводность пенополистирола, особенно экструдированного, обусловлена тем, что этого самого воздуха в нем хоть отбавляй.

Теплопроводность экструдированного пенополистирола

Что влияет на способность пенополистирола проводить тепло

Чтобы наглядно понять, что такое теплопроводность, возьмем кусок материала метровой толщины и площадью один квадратный метр. Причем одну его сторону нагреваем, а вторую оставляем холодной. Разница этих температур должна быть десятикратной. Измерив количество теплоты, которое за одну секунду переходит на холодную сторону, получаем коэффициент теплопроводности.

Отчего же именно пенополистирол способен хорошо сохранять как тепло, так и холод? Оказывается, всё дело в его строении. Конструктивно данный материал состоит из множества герметичных многогранных ячеек, имеющих размер от 2 до 8 миллиметров. Внутри у них находится воздух – он составляет 98 процентов и служит великолепным теплоизолятором. На полистирол приходится 2% от объёма.А по массе полистирол составляет 100%, т.к. воздух, условно говоря, не имеет массы.

Надо заметить, что теплопроводность экструдированного пенополистирола остается неизменной по прошествии времени. Это выгодно отличает данный материал от других пенопластов, ячейки которых наполнены не воздухом, а иным газом. Ведь этот газ обладает способностью постепенно улетучиваться, а воздух так и остается внутри герметичных пенополистирольных ячеек.

Покупая пенопласт, мы обычно спрашиваем продавца о том, каково значение плотности данного материала. Ведь мы привыкли, что плотность и способность проводить тепло неразрывно связаны друг с другом. Существуют даже таблицы этой зависимости, с помощью которых можно выбрать подходящую марку утеплителя.

Плотность пенополистирола кг/м3Теплопроводность Вт./МКв
10 0,044
15 0,038
20 0,035
25 0,034
30 0,033
35 0,032

Однако в нынешнее время придумали улучшенный утеплитель, в который введены графитовые добавки. Благодаря им коэффициент теплопроводности пенополистирола различной плотности остается неизменным. Его значение - от 0,03 до 0,033 ватта на метр на Кельвин. Так что теперь, приобретая современный улучшенный ЭППС, нет надобности проверять его плотность.

Маркировка пенополистирола теплопроводность которого не зависит от плотности:

Марка пенополистиролаТеплопроводность Вт./МКв
EPS 50 0.031 - 0.032
EPS 70 0.033 - 0.032
EPS 80 0.031
EPS 100 0.030 - 0.033
EPS 120 0.031
EPS 150 0.030 - 0.031
EPS 200 0.031

Пенополистирол и другие утеплители: сравнение

Сравним теплопроводность минеральной ваты и пенополистирола. У последнего данный показатель меньше и составляет – от 0,028 до 0,034 ватта на метр на Кельвин. Теплоизоляционные свойства ЭППС без графитовых добавок уменьшаются с увеличением плотности. Так, например, экструдированный пенополистирол, теплопроводность которого 0,03 ватта на метр на Кельвин, обладает плотностью 45 килограммов на кубический метр.

Сравнив данные показатели у разнообразных утеплителей, можно сделать вывод в пользу ЭППС. Двухсантиметровый слой этого материала держит тепло так же, как минвата слоем 3,8 сантиметра, обычный пенопласт слоем 3 сантиметра, деревянная доска толщиной 20 сантиметров. Кирпичом же придется выложить стенку 37 сантиметров толщиной, а пенобетоном – 27 сантиметров. Впечатляюще, не так ли?

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Теплопроводность пенополистирола, особенности и толщина материала

Теплопроводность пенополистирола является одной из важных характеристик, которой интересуются не только профессионалы, но и обычные потребители. Этот материал называется еще пенопластом и является теплоизоляцией, которая на 98% состоит из воздуха. Он заключён в клетки вспененного полистирола.

Структура совершенно безопасна для здоровья, поэтому используется материал для изготовления упаковки для пищевых продуктов. Он легко поддается обработке, нашел свое широкое распространение в области строительства, а также обладает невысокой стоимостью.

теплопроводность пенополистирола

Что необходимо знать о теплопроводности пенополистирола

Теплопроводность пенополистирола довольно низкая, ведь воздух, который находится в основе материала, тоже обладает такими характеристиками. Поэтому описываемый параметр изоляции варьируется в пределах от 0,037 до 0,043 Вт/мК, что касается воздуха, то эта характеристика равна 0,027Вт/мК.

Пенополистирол изготавливается по ГОСТ 15588-86 и отличается превосходным энергосбережением, повышенными сроками эксплуатации, способен сокращать затраты на отопление и защищать от промерзания. Такие свойства сохраняются даже при воздействии низких температур и высокой влажности, поэтому использовать пенополистирол можно в условиях складских помещений, а также в конструкциях холодильного оборудования.

Теплопроводность пенополистирола низкая, поэтому использовать данный материал можно не только для внутренней, но и для внешней отделки. Однако данная характеристика будет изменяться в зависимости от плотности. Чем она выше, тем больше содержание стирола, тем хуже пенополистирол будет удерживать тепло. Например, если речь идет об экструдированном пенополистироле, то его теплопроводность составит 0,028Вт/мК, ведь гранулы стирола в этом случае находятся в структуре цельного листа, а щели между ними отсутствуют.

теплопроводность экструдированного пенополистирола

Сравнение теплопроводности у разных марок

Для сравнения можно рассмотреть несколько марок пенополистирола, плотность и теплопроводность у которых отличаются. Плотность ПСБ-С15 не достигает и 15 кг/м3, тогда как теплопроводность составляет предел от 0,07-0,08 Вт/мК. Что касается марки ПСБ-С35, то ее плотность равна пределу от 25,1 до 35 кг/м3, тогда как теплопроводность составляет 0,038 Вт/мК. В продаже можно встретить еще и экструзионный вспененный полистирол. У марки 35 плотность изменяется от 33 до 38, тогда как теплопроводность равна 0,03.

Если перед вами марка 45, то первый параметр будет изменяться в пределах от 38,1 до 45, тогда как второй будет равен 0,032. Теплопроводность пенополистирола гораздо ниже по сравнению с данной характеристикой, свойственной другим материалам. Например, керамзитобетон при плотности в 1200 кг/м3 имеет теплопроводность, равную 0,58.

коэффициент теплопроводности пенополистирола

Сравнение теплопроводности пенополистирола с другими материалами

Во многих областях промышленности и строительства сегодня используется пенополистирол. Теплопроводность, сравнение которой будет упомянуто ниже, довольно низка в этом случае. А вот у минеральной ваты эта характеристика изменяется от 0,07 до 0,08 Вт/мК. Что касается бетона, то теплопроводность у него будет равна 1,30, тогда как у железобетона – 2,04.

Керамзитобетону и пенобетону свойственна теплопроводность, равная 0,58 и 0,37 соответственно. У пенополистирола, для сравнения, теплопроводность равна 0,028Вт/мК. Теплопроводность пенопласта и пенополистирола тоже довольно часто сравнивается. В первом случае это значение составит 0,07, если речь идет о плитах.

пенополистирол теплопроводность сравнение

Основные особенности: безопасность, звуконепроницаемость и ветрозащитные характеристики

Пенополистирол безопасен, а использовать его можно повторно. При этом в окружающую среду не будут выделяться вредные вещества. Согласно исследованиям, в строительных конструкциях из пенополистирола не обнаружен опасный стирол. Что касается звуконепроницаемости и ветрозащиты, то при использовании пенополистирола нет необходимости дополнительно применять материалы, которые повышают ветрозащитные функции и звукоизоляцию.

Если шумопоглощающие способности необходимо усилить, то толщина слоя материала должна быть увеличена. Теплопроводность экструдированного пенополистирола вам уже известна, однако это – не единственная характеристика, о которой следовало бы знать перед приобретением данного материала. Например, пенополистирол не является гигроскопичным, поэтому не впитывает воду и влагу, не разбухает и не деформируется, а также не растворяется в жидкости. Если поместить пенополистирол в воду, то внутрь структуры проникнет лишь 3% от веса плиты, тогда как свойства материала останутся неизменными.

Пар и вода довольно легко выходят из пенополистирола, поэтому необходимо позаботиться о том, чтобы исключить образование конденсата. Для этого соблюдаются правила проектирования. Влагоустойчивость пенополистирола позволяет использовать его при утеплении фундамента, где неизбежен контакт материала с грунтом.

теплопроводность пенопласта и пенополистирола

Дополнительные особенности: биологическая и химическая инертность

Утеплитель пенополистирол, теплопроводность которого была упомянута выше, отличается устойчивостью к химическим и биологическим факторам. Свойства материал сохранит, даже если на его структуру будут воздействовать:

  • мыльные растворы;
  • кислоты;
  • солевые растворы по типу морской воды;
  • отбеливающие средства;
  • нашатырный спирт;
  • гипс;
  • водорастворимые краски;
  • клеевые растворы;
  • известь;
  • цемент.

Что касается кислот, то на пенополистирол не должны воздействовать азотная и концентрированная уксусная кислоты. В процессе монтажа следует исключить доступ к материалу грызунам и термитам, ведь они могут нанести структуре повреждения. Под влиянием бетонных растворов материал может частично распадаться, как и под воздействием органических растворителей. Устойчивость можно определить соотношением открытых и закрытых пор, что зависит от марки и вида изоляции.

утеплитель пенополистирол теплопроводность

Пожароустойчивость пенополистирола

Коэффициент теплопроводности пенополистирола был упомянут выше, но важно знать еще и о пожарной опасности материала, который является сгораемым, но отличается хорошей пожароустойчивостью, ведь температура самовозгорания равна 4910 °С. Если проводить сравнение этого показателя с древесиной, то он в 1,8 раза выше, ведь для дерева будет достаточно всего лишь 2600 °С.

пенополистирол теплопроводность толщина

Класс горючести и способность к выделению тепла

Если огонь будет отсутствовать в течение 4 секунд, то материал самостоятельно затухнет. В процессе горения изоляция будет выделять тепло в объеме 1000 МДж/м3, что касается древесины, то этот показатель изменяется в пределах от 7000 до 8000 МДж/м3, это указывает на то, что при горении пенополистирола температура окажется намного ниже. В продаже сегодня можно встретить самозатухающий пенополистирол, который производится с добавлением антипиренов. Но со временем данный эффект теряется, и материал, который относился к группе горючести Г2, со временем будет относиться к классу Г4.

Толщина пенополистирола

Пенополистирол, теплопроводность, толщина которого вам должны быть известны, если вы планируете приобретать данную изоляцию, выпускается сегодня разными производителями. Лист может быть ограничен по толщине в пределах от 20 мм до 20 см. При этом многие потребители задаются вопросом о том, какой лист лучше выбрать. Для определения этого значения нужно поинтересоваться, каково сопротивление теплопередаче. Здесь все будет зависеть от региона страны. Например, в центре Москвы сопротивление стены должно быть равно 4,15 м2°C/Вт, что касается южных регионов, то здесь будет достаточно 2,8 м2°C/Вт.

Теплопроводность пенопласта: цифры, факты и схемы

Все о ней говорят, но никто не видел. Разумеют, что она нужна, а где взять, не знают. Понимают, что надо её понижать, но как, не ведают. Ведь разговор идет о способности утеплителя не допускать передачу тепловой энергии через занятую им площадь, а проще говоря, о его низкой теплопроводности. Теплопроводность пенопласта является основной характеристикой, определяющей порядок его использования в утеплении зданий и сооружений.

СХЕМА ТЕПЛОПРОВОДНОСТИ

Основа низкой теплопроводности

Всем своим имеющимся положительным и отрицательным свойствам, пенопласт (вспененный пенополистирол) обязан стиролу и особой технологии производства.

Вначале стирол насыщают газом или воздухом, превращая в пустотелые гранулы. Затем под воздействием горячего пара происходит многократное увеличение объёма гранул с последующим спеканием их при наличии связующего состава. Таким образом, получаемый лист состоит из множества сфер правильной формы, наполненных газом.

капсула стирола

Стирольные стенки тонкие, но очень прочные. Даже при приложении значительных усилий, разрушить оболочку не так уж и просто. Удерживаемый внутри газ остается неподвижным при любых условиях эксплуатации, обеспечивая высокую тепловую изоляцию защищаемого объёма.

Наполнение объёма утеплителя газами зависит от его плотности. Меняется от 93 до 98 %. Чем больше процент, тем меньше плотность, тем легче материал, тем выше теплопроводность, и обычно выше качество утепления и другие важные характеристики.

Вникаем в смысл понятия

Понять смысл «теплопроводность пенополистирола» можно через физическую размерность. Измеряется данная величина в Вт/м ч К. Расшифровать её можно следующим образом: сколько ватт тепловой энергии пройдёт через толщину утеплителя площадью 1 м2 в час при снижении температуры нагретой поверхности на 1 К (Кельвин). 1 К равен 1оС.

Схема утечки тепла через утеплитель

В технических характеристиках материала разной плотности указывается коэффициент теплопроводности пенопласта. Он колеблется в диапазоне от 0,032 до 0,04 единицы. При увеличении плотности плиты это значение уменьшается.

Теплопроводность простыми словами: сколько ватт тепловой энергии пройдёт через толщину утеплителя площадью 1 м2 в час при снижении температуры нагретой поверхности на 1 К (Кельвин). 1 К равен 1оС.

Но бесконечно повышая плотность материала, невозможно добиться нулевых теплопотерь. Перейдя некоторую границу и продолжая увеличивать плотность, получим скачкообразный рост потери тепла. Необходимо понимание того, что при увеличении плотности, объём и количество газа в материале сокращаются, и как следствие, термоизоляция ухудшается.

Опытным путём установлено, что максимальная способность изолятора удерживать тепло достигается при его плотности от 8 до 35 кг/м3. Это число, указанное на упаковке, показывает, сколько весит 1 м3 утеплителя при заявленной плотности. Малая плотность – малый вес. Малый вес – удобство монтажа и укладки.

8 до 35 кг м3.

Всё тоньше, всё теплее

Для того чтобы представить эту физическую величину наглядно, проведём сравнение теплопроводности пенопласта с другими строительными материалами. Представьте, что вы стоите и смотрите с торца на разрезы стен из разных материалов. Сначала перед глазами проплывает бетонная стена толщиной 3,2 м, затем кирпичная кладка в 5 кирпичей (1,25 м), потом относительно тоненькая деревянная перегородка шириной с предплечье взрослого человека (0,40 м). И уже где-то в самом конце, незаметный лист пенопласта толщиной 0,1 м. Что же объединяет все эти материалы необъятной толщины? Только одно.

У них одинаковый коэффициент удельной теплопроводности.

shema_teploprovodimost

Используя его низкую теплопроводимость, можно в значительной степени сократить расход достаточно дорогих в приобретении и укладке стройматериалов. Дом, построенный в 2,5 кирпича так же надёжен, как и дом с толщиной стен в 5 кирпичей. Только в первом случае расходы на отопление больше. Хотите дом теплее? Не надо возводить ещё такую же стену. Достаточно утеплить стену 50 мм плитой. Почувствуйте разницу. 2,5 кирпича по периметру дома и лист пенопласта толщиной в 50 мм. Экономим время, деньги, силы.

Трудность выбора

Кто-то может возразить, что это некорректное сравнение. Нельзя сравнивать материалы, настолько разные по своему происхождения и внутреннему составу. Хорошо. Тогда сравним современные утеплители: минеральные (базальтовые), вспененный и экструдированный пенополистиролы, пенополиуретан.

Проводимое сравнение явно не в пользу плит и матов из волокнистых материалов. Их теплоёмкость почти в 1,5 раза больше, чем у пенопласта. Это сразу понижает их потребительскую ценность и ставит на нижнюю степень по этому показателю.

минвата

Сравнить теплопроводность экструдированного пенополистирола и пенопласта достаточно затруднительно. Физически и математически показатели очень близки. Признавая лидерство, имеющего более низкий коэффициент теплопроводности экструдированного пенополистирола, вспененный полистирол отвечает ему своим преимуществом – ценой. Разницу в 4 сотых единицы указанного коэффициента, вспененный полистирол перекрывает ценой, которая в 4 раза ниже, чем у именитых конкурентов.

пенополстирол

Даже при сравнении теплопроводности пенополиуретана и пенопласта можно сказать о том, что вспененный пенополистирол «хорошо держит удар». Коэффициент теплопроводности пенополиуретана только на 30% меньше, чем у вспененного полистирола. А цена… Не стоит забывать о том, что его монтаж требует определённой квалификации, оборудования. Что потребует дополнительных затрат. Утепление дома пенопластом можно провести своими руками.

Пенополиуретан

Так что есть над чем поразмышлять, прежде чем сделать выбор утеплителя.

Применяем, ориентируясь на числа

Именно коэффициент теплопроводности пенополистирола определяет порядок и место его применения.

ПенополиуретанМатериал с невысокой плотностью и высокой теплопроводностью применяется для утепления вертикальных конструкций внутри помещений. Это пенополистиролы с числом «15» в маркировке. Они имеют небольшую толщину и не сильно поглощают внутренние объёмы.

Утеплитель, обозначенный числом «25», имеет возможность использования при наружном утеплении стен, межэтажных (чердачных, подвальных) перекрытий, скатных и плоских кровель, как частных домовладений, так и многоэтажных строений.

Самую высокую плотность и самое низкое значение удельной теплопроводности имеют пенопласты с числом «35» в наименовании. Они достойно утепляют заглубленные фундаменты, автомобильные дороги, взлётно-посадочные полосы.

Наверное, нет такого строительного материала, который не мог бы утеплить пенопласт. Если невозможно увидеть его высокую термоизоляции, это не значит, что её нет. В этом можно убедиться после утепления дома, получив счёт за потреблённые энергоресурсы.
