Дровяные печи для отопления частного дома с водяным контуром


Производители печей быстро отзываются на пожелания потребителей, изменяя и модифицируя внутреннее устройство печного оборудования. Печи для отопления частного дома с водяным контуром – это комбинация классического твердотопливного котла и буржуйки или канадского Булерьяна.

Как устроены домашние печи с водяным обогревом

Металлическая печь для дома с водяным контуром отопления обогревает жилой дом комбинированным методом. Помещение, в котором установлена печка, прогревается за счет конвекции воздуха. В соседние комнаты тепло подается посредством жидкостного теплоносителя.

Устройство отопительной печи для дома с теплообменником отличают следующие особенности:

  • Высокий КПД печи – наблюдаются незначительные теплопотери. На эффективность отопления дома не влияет количество комнат и этажей. В случае обычной конвекционной печи, интенсивность нагрева существенно снижается по мере удаленности от печки.
    Печь с теплообменником, оптимальное решение для установки в двухэтажном или одноэтажном доме с большим количеством комнат.
  • Встроенный теплообменник – существует две основных разновидности печей. В качестве теплообменника используется змеевик или водяная рубашка. Печи подключаются к существующей системе отопления. После небольшого переоборудования появляется возможность отапливать помещения с помощью теплых полов.
  • Материал корпуса – бюджетные печи, изготавливаются из стали. Существуют печки из серого чугуна.
  • Дополнительный функционал – некоторые модели, помимо обогрева, предназначены для приготовления пищи.

Ассортимент выпускаемых печей с встроенным теплообменником позволяет подобрать отопительное оборудование практически для каждого жилого помещения с необходимым функционалом и производительностью.

Дополнительный функционал (плита / духовка)

Кроме основного предназначения – обогрева помещений, печь с теплообменником может использоваться для приготовления пищи и нагрева горячей воды. В различных моделях предусмотрен дополнительный функционал: духовой шкаф и варочная поверхность:

  • Варочная поверхность – в зависимости от модели, конструкция плиты рассчитана на 1-2-3 варочных места. На плите легко приготовить пищу, вскипятить воду для мытья или готовки.
  • Духовой шкаф – работает как обычная духовка. Подходит для приготовления выпечки. Внутри духовки встроены конвекционные каналы, увеличивающие скорость прогрева шкафа до рабочей температуры. Духовой шкаф устанавливается в дорогостоящих печках премиум класса.


Наличие дополнительного функционала влияет на стоимость печки с встроенным водяным контуром. Варочная поверхность изготавливается из чугуна и увеличивает цену до 30%. Духовые шкафы в основном встраиваются в дорогостоящие печи европейских производителей.

Какую печь с контуром выбрать для дома

Печь с нагревательным контуром предназначена для установки в качестве основного или дополнительного источника тепла. После подключения к системе отопления, появляется возможность отапливать весь дом, обеспечивать потребности жильцов в горячей воде.

При выборе, необходимо определиться с основными функциями и рабочими характеристиками выбираемой печки, и параметрами отапливаемого здания.

Во время подбора отопительного оборудования учитывают:

  1. Внешний вид.
  2. Характеристики здания.
  3. Основные функции (только отопление или обогрев + ГВС +приготовление пищи и т.п.).


После определения по указанным трем характеристикам, переходят к выбору печи, в зависимости от производительности и марки изготовителя.

Как сделать правильный расчет

Печь для водяного отопления дома на дровах рассчитывается так же как твердотопливный котел. Для вычисления необходимой производительности в расчет принимают формулу 1 кВт =10 м². Вычисления указанным способом подходят для жилых домов со средней степенью утепления, расположенных в средних широтах РФ, при условии, что высота потолков не превышает 2,7 м.

К коэффициенту мощности, высчитанной по формуле, требуется добавить порядка 10-15% запаса производительности, необходимой, чтобы печь продолжила эффективно отапливать дом во время сильных заморозков.

Какому производителю отдать предпочтение

Использование твердотопливных печей с водяным контуром для отопления загородного дома пользуется большим спросом, что побуждает крупнейших российских и европейских производителей проектировать и выпускать все новые модели.

Всю изготавливаемую продукцию для удобства делят на два класса: печки, предназначенные исключительно для обогрева и модели с встроенным дополнительным функционалом.

Современные виды печей для обогрева дома водяным отоплением предлагаются в следующих модификациях:

  • Только отопление:
    • Садовый от Stoker;
    • BLIST и Ambasadore от BliST;
    • Инженер Гидравлик от Термофор;
    • Ермак-Термо и Аква от Ермак.
  • С плитой:
    • Sideros DESIREE IDRO;
    • Termo Magnum от MBS;
    • Termo Sovrana от La Nordica;
    • ТермоКухня от Klover;
    • Country от J.Corradi;
    • Hergom L-07.


Рейтинг производителей печей с водяной рубашкой постоянно меняется, но перечисленные выше модели пользуются неизменным спросом.

Продукция европейских компаний стоит в 2-3 раза дороже, но отличается безупречным качеством и широким функционалом. Печи российских производителей приспособлены к отечественным условиям эксплуатации: неприхотливы к топливу, теплоносителю и т.п.

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

  • Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.
    Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.
  • Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.
    Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.


При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

  • Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.
  • Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.


При подключении печи соблюдают принцип расположения важных узлов системы отопления:

  • Расширительный бак монтируют в наивысшую точку системы.
  • В самотечной системе трубы находятся под уклоном не менее 3°.
  • Уровень расположения печи над полом – 15 см.


Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

  • Возможность приготовления пищи.
  • Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

конструкция, принцип действия, преимущества и недостатки, отзывы о популярных моделях

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач. В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды. Рассмотрим подробнее устройство водяных печей, а также отзывы об их работе.

Принцип работы печи с водяным контуром

Эти печи изготавливаются из котловой стали или чугуна. Они рассчитаны на работу под давлением пара. Их можно использовать как дополнительно отопление и как основной источник обогрева помещения.

Теплообменник в таких печах размещается внутри обогревателя и может иметь различеную конструкции. Обычно в качестве материала для теплообменников используют металлические трубы или листовую сталь толщиной 3−5 мм. Листовая сталь добилась большей популярности за счет простой обработки при изготовления регистра и легкого ухода за ней ( без труда очищаются от оседающих на ней продуктов сгорания при топке ). Задачей хорошего регистра — достичь максимально возможной температуры воды и обеспечить ее равномерную циркуляцию. В случае необходимости, изготовить теплообменник несложно, обладая хорошими навыками по сварке.

Разогретые газы, проходящие через каналы резервуара нагревания, передают тепло воде. В печи может использоваться несколько резервуаров, с помощью которых повышается КПД. Задача первого резервуара — нагреть воду, второго — усилить нагревание до образования пара. Для максимального разогрева пара рекомендуется выделять для котла отдельное помещение.

Особенности печей с водяных контуром

Факторы, необходимые для принятия окончательного решения в использовании отопительной печи с водяным контуром.

Преимущества:

  1. высокая производительность— печи способны прогревать помещение с большой площадью качественно;
  2. доступная цена— оборудование по цене значительно меньше других нагревательных приборов;
  3. доступность топлива— печь с водяным отоплением имеет возможность функционировать на торфе, угле, коксе или дровах;
  4. отсутствие привязанности к электричеству— система работает на принципе естественной циркуляции, поэтому необходимости к подаче электроэнергии нет.

Недостатки:

  1. низкий уровень КПД— печь с водяным контуром по эффективности не способна сравниться с дизельными и газовыми котлами;
  2. ручное управление— исключена возможность настройки автоматической подачи горючего и поддержки нормального контроля его работы.

Отопительные печи с водяным контуром имеют возможность подключения отопления по всему помещению. Для этого необходимо подключить к теплообменнику необходимые элементы для подключения радиаторов.

Печи с водяной рубашкой имеют возможность подключения теплых полов и их в качестве источника горячей воды.

Аналоги отопительных печей с водяным контуром

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб. м. помещения требуется печь мощностью 1 кВт.

Аналогами печи являются:

  • Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.
  • Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Популярные модели печей

Наибольшей популярностью у населения являются печи производителей:

  • финской компании — Helo, Kastor и Harvia;
  • чешской — ABX;
  • немецкой — Schmid;
  • итальянских — EdilKamin, La-Nordica.

По стилю и качеству их продукция вне конкуренции, но высокая цена делает товар не для всех доступным.

Отечественные компании предлагают печи по более низкой стоимости. Наиболее приближенные к зарубежному уровню печи производителей:

EdilKamin — производитель с более чем 40 летней историей. Его продукция отличается функциональностью и простотой в эксплуатации. Выпускаются печи в разных цветовых решениях. Некоторые модели имеют керамическую облицовку. Внутренние узлы выполнены из легированной стали, а основание и корпус из чугуна. В некоторых моделях встроена система терморегуляции.

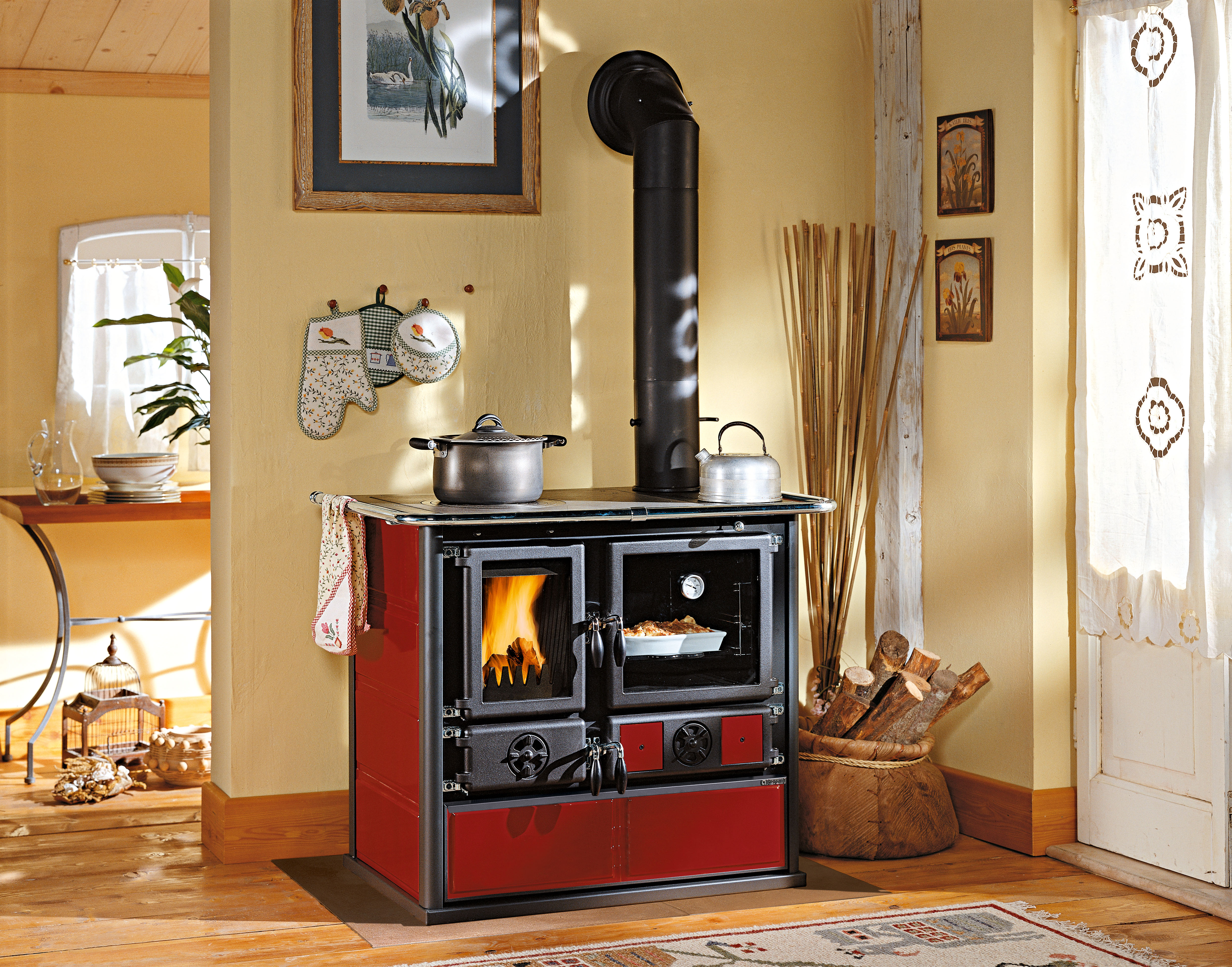

La-Nordica— выпускает отопительно-варочные агрегаты, модели которых оснащены духовым шкафом, с изящным дизайном и КПД 80%.

Отзывы владельцев

Мне сами продавцы Термофоров не советовали покупать печь с теплообменником, потому что быстро регистры начинают протекать. Ремонту практически не подлежат. Посоветовали бак на дымоходе, сказали, что он быстрее нагревается и не течет.

Михаил, г. Слуцк

У меня был сложный выбор между Сахарой и Вулканом. У Вулканов больше опыта в эксплуатации, их выпустили раньше. Свойства у них одинаковые. Единственный минус — труба смещена вперед, это создает дополнительные трудности при разделке потолка.

p. s. Сейчас Теплодары от Термофоров на мой взгляд стали выпускать очень симпатичные и цена нормальная. Можно рассматривать и их.

Константин, г. Орша

По поводу надежности топок в плане использования на отоплении, то лучше обратиться к немцам. У них большой опыт по этой теме. Их топки высокой надежности, полностью чугунные и с шамотной футеровкой внутри. В России я видел Брюнер, Шмид и Ольсберг. Шмид дешевле Брюнера, но он тоже очень продуманный. Можно топить круглые сутки.

Евгений, г. Самара

Купили в 20141 году кафельную печь ABX BAVARIA L — красотища! Тепло держит еще в течение 5 часов после протопки. Всем советую.

Елена, г. Киров

Оцените статью: Поделитесь с друзьями!

Печи с водяным контуром для отопления длительного горения

Печь с водяным контуром для отопления – самое подходящее решение для прогрева помещений загородных коттеджей и дачных домов. Они могут использоваться как основной источник отопления. Интернет-магазин R-sauna.ru предлагает купить печь с водяным контуром для отопления загородного дома с доставкой по Москве и регионам России.

Конструкция оборудования

Отопление дома печью с водяным контуром обеспечивается не только прямым нагревом печи от дров, но и водой, которая распределяется по всем комнатам жилища. В конструкции оборудования предусмотрен водяной контур, его еще называют теплообменник. Принцип работы:

  1. Вода нагревается в теплообменнике.
  2. Когда она набирает достаточную температуру, под естественным давлением ее выталкивает к радиаторным батареям, расположенным в нескольких комнатах дома.
  3. Затем жидкость снова возвращается к обогревательному прибору, нагревается и отправляется по тому же пути.
  4. Радиаторы равномерно распределяют тепло, полученное от печи по всем комнатам.

Иногда для обеспечения циркуляции в системе предусматривается циркуляционный насос, но это необходимо только в том случае, если воду нужно распределять по длинной системе труб: когда в доме много комнат для отопления, чаще всего можно обойтись естественной циркуляцией.

Особенности оборудования

Печи с водяным контуром выбирают за следующие качества:

  1. Высокую производительность. Такое оборудование способно прогревать помещения больших площадей, вне зависимости от его размещения.
  2. Доступная цена. При примерно одинаковой производительности с аналогами обогревательного оборудования на газу и других видах топлива, печи с водяным контуром для отопления имеют более низкую цену.
  3. Доступность топлива. Подходят все виды твердого топлива: древесина, торф, уголь, брикеты.
  4. Независимость от электросети. Печи с водяным контуром для отопления частного дома функционируют по принципу естественной циркуляции, значит, им не нужна электроэнергия для обеспечения горения. В доме может пропасть электричество, но тепло в нем будет всегда.
  5. Экономичность. Особенно это относится к печи длительного горения, их КПД и теплоотдача находятся на самом высоком уровне.
  6. Возможность приготовления пищи. Большинство видов оборудования предусматривает наличие варочных поверхностей в конструкции.
  7. Простота эксплуатации. Дрова – классический источник тепла, обращаться с ним просто и удобно.
  8. Легкий монтаж. Чаще всего под установку отопительного оборудования с водяным контуром не нужно выполнять сложную подготовку: заливать фундамент, монтировать защиту.
  9. Подогрев воды. Можно обеспечить нагрев воды для собственных нужд: мытья посуды, принятия душа.

Мы предлагаем обширный ассортимент отопительных печей, выбирайте ориентируясь на габариты помещений дома и мощность оборудования.

Варианты печей

Мы предлагаем следующие типы оборудования:

  • Классические печи с контуром. Обычный эргономичный вариант оборудования для обогрева жилья. Имеют небольшие габариты, легко обслуживаются.

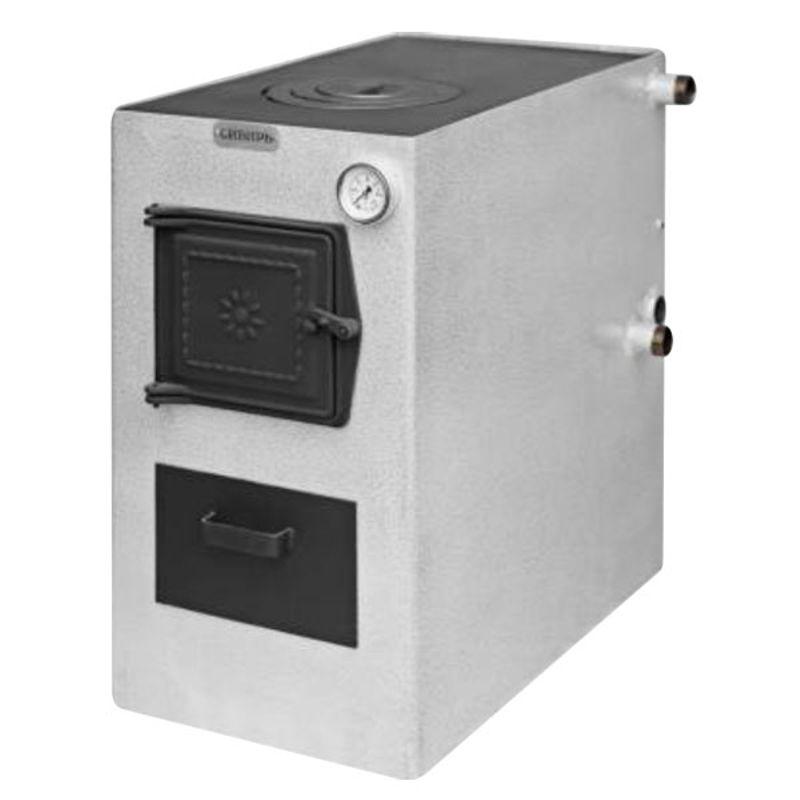

  • Варочная печь с водяным контуром для отопления. Оборудование, которое предусматривает наличие панелей для приготовления пищи. Они нагреваются от прямого огня. Главное преимущество таких печей – не нужно покупать в дом газовую плиту и подводить топливо для ее работы.
  • Печи-камины. Оборудование с уникальным дизайном. Топка таких печей закрывается дверцей из огнеупорного стекла. Главные преимущества – привлекательный дизайн и удобство контроля горения топлива.
  • Печи длительного горения. Самый экономичный и производительный тип обогревателей. Их высокий КПД обеспечивается за счет двухступенчатого сгорания топлива. Дрова тлеют, выделяют пиролизный газ, он поступает в отдельную камеру и сгорает, давая дополнительную тепловую энергию.

В нашем ассортименте представлены печи из следующих материалов:

  1. Жаропрочная сталь. Из нее выполняется большинство обогревательных приборов. Главное преимущество – быстрый нагрев. Недостаток – быстро отдают тепло, полученное от топлива. Актуальное приобретение для случаев сезонного обогрева, когда помещения долго стоят без отопления.
  2. Чугун. Более теплоемкий материал. Контур в них также выполняется из стали, но сам корпус полностью чугунный. Преимущество – долго сохраняют тепло и отдают его в помещение. Недостаток – нужно больше времени на нагрев. Купить чугунную печь с водяным контуром актуально, когда необходимо долго обогревать одно помещение и равномерно распределять его по соседним комнатам.

Мы предлагаем выгодные цены на печи отопления с водяным контуром от ведущих производителей страны и мира.

Условия приобретения

Мы предлагаем купить печи с водяным контуром для отопления на выгодных условиях:

  1. С доставкой по Москве и отдаленным регионам России. Узнать стоимость доставки можно на нашем сайте во вкладке «Доставка и оплата».
  2. Гарантия. Все реализуемое оборудование проходит проверку качества и оснащается сертификатами соответствия отечественным и международным стандартам. Мы даем гарантию на печи сроком от 1 года.
  3. Доступная цена. Работаем напрямую с поставщиками отопительного оборудования, это позволяет исключить наценки посредников и формировать лучшие предложения.
  4. Услуги монтажа. Если вы не уверены, что справитесь с установкой самостоятельно, заказывайте ее у нас. Наши специалисты проконсультируют по установке и правильно и выполнят монтаж.

Для получения консультации и заказа оборудования, связывайтесь с нашими специалистами по телефону +7(495) 642-19-20 или заказывайте обратный звонок.

Печь с водяным контуром для отопления дома

Печь – традиционное устройство для отопления частных домов, работающее на твердых видах топлива, чаще всего дровах и угле. Классическая конструкция печи может быть улучшена с помощью контура водяного отопления.

Модернизация повышает КПД печи, позволяет создавать комбинированные системы отопления, улучшает процесс передачи тепла отдельным помещениям. Материал статьи дает обзор устройства печей с водяным контуром, описывает варианты схем систем отопления, оценивает преимущества и недостатки, дает рекомендации по выбору оборудования.

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

  1. Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;
  2. Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

  1. Кирпичные;
  2. Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

  1. Дверца с огнеупорным стеклом – создается печь-камин;
  2. Бак приготовления горячей воды;
  3. Варочная плита;
  4. Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Схемы систем отопления для печи

Схемы систем отопления для печи с водяным контуром делят на 3 типа:

  1. Открытая;
  2. Закрытая;
  3. Комбинированная.

Открытая система реализует в своей работе естественную циркуляцию теплоносителя – за счет разницы плотностей холодной и горячей воды. Сооружается она по классическому принципу – от печи поднимается разгонный вертикальный стояк высотой не менее 2,5 метров. На верхней точке стояка устанавливается расширительный бак открытого типа.

Схема открытой системы отопления печи с водяным контуром

Далее трубопровод с уклоном не менее 2 мм на 1 метр направляется к приборам отопления – радиаторам. Обвязка радиаторов выполняется обычно по однотрубной схеме, реже – по двухтрубной. При этом диаметр трубопроводов должен быть не менее 32 мм, диаметр вертикального разгонного коллектора – от 50 мм. Рекомендуемый материал трубопроводов – сталь, причем в зоне обвязки печи – только сталь или медь.

Закрытая система подразумевает установку обязательных элементов – циркуляционного насоса, мембранного расширительного бака и группы безопасности. Группа безопасности состоит из предохранительного сбросного клапана, термоманометра (или простого манометра), воздухоотводчика.

Схема закрытой системы отопления печи с водяным контуром

Кроме этого, в закрытой системе отопления появляется возможность установки теплоаккумулятора. Это устройство качественно повышает общий КПД системы, выравнивает тепловой режим, аккумулирует тепло при циклическом режиме работы печи.

В закрытой системе обвязку печи также рекомендуется выполнять из стальных или медных трубопроводов. Обвязку радиаторов зачастую выполняют из полимеров – стабилизированного полипропилена, металлопластика. Диаметр труб при этом меньше, чем в системе с гравитационной циркуляцией и составляет 20 – 25 мм. Обвязка радиаторов производится по однотрубной или двухтрубной схеме.

Оптимальным решением для обвязки печи является комбинированная схема с насосом. Система отопления при этом построена по принципу естественной циркуляции, дополнительно устанавливается байпас с циркуляционным насосом.

Схема комбинированной системы отопления печи с водяным контуром

Такая система может работать как при наличии электричества (по закрытому принципу), так и при его отсутствии (открытая схема). Более подробно об этой схеме можно прочитать тут.

Во всех случаях системы отопления оборудуются кранами для слива теплоносителя, особенно это актуально для домов с непостоянным пребыванием людей. При отрицательных температурах воду рекомендуется слить. Другой вариант – использовать в качестве теплоносителя незамерзающие жидкости – антифризы.

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

  1. Полная энергонезависимость – для открытой и комбинированной схемы;
  2. Повышенный КПД по сравнению с традиционными печами;
  3. Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
  4. Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
  5. Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

  1. Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
  2. Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
  3. Высокая пожароопасность;
  4. Возможность попадания в помещения угарного газа;
  5. Крупные габариты кирпичных печей, необходимость сооружения фундамента;
  6. Наличие горячих поверхностей у металлических печей.

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Следует отметить, что отечественные модели печей с контурами водяного отопления выгодно отличаются в цене от зарубежных аналогов и не уступают им в качестве. Причем стоимость может отличаться значительно.

Тепловая мощность заводских изделий указана в паспортах оборудования. Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи. Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления.

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

(Просмотров 4 770 , 1 сегодня)

Рекомендуем прочитать:

Печное отопление частного дома: какой вариант устройства выбрать

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах.

Печное отопление частного дома — эскиз

Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

Выбор системы отопления в зависимости от размера дома

  • Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
  • Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

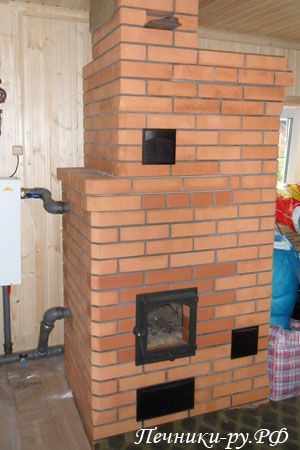

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т. е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?


Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

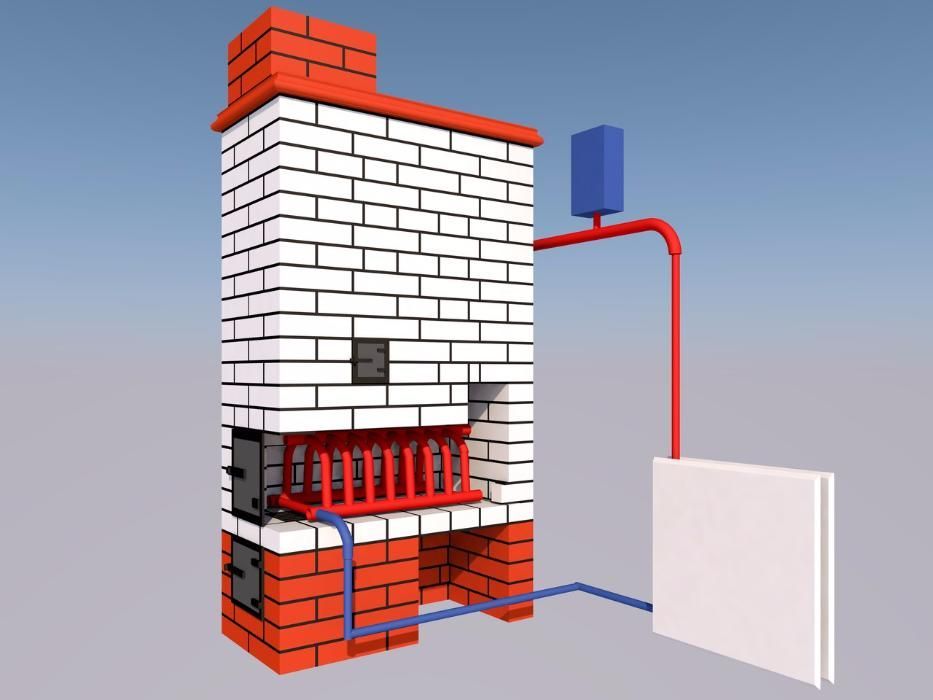

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

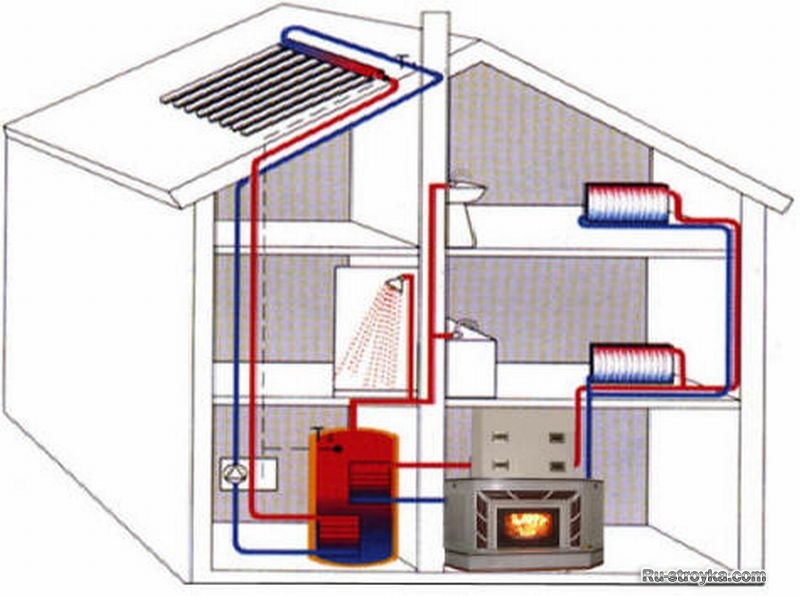

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

  • Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
  • Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
  • К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
  • Важным моментом является простота в эксплуатации и техническом обслуживании.
  • Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
  • Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
  • Печь должна быть расчитана на длительные период эксплуатации.
  • Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

  • Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
  • Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
  • Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
  • В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

  • Автономность, а значит — надежность. Дом будет всегда обогреет, даже при отключении электричества и воды.
  • Доступность по цене возведения и эксплуатации конструкции.
  • Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
  • Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
  • Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой, но и уютной атмосферы.

Печь с водяным контуром для отопления дома

Часто случается так, что хозяева не желают расставаться с дровяной или угольной печкой. И не потому, что нет рядом с домом газопровода или не на что купить дорогой современный котел. Основной причиной является простое стремление к чему-то старому, испытанному, природному. Считается, что тепло, излучаемое печью или камином на натуральном топливе, благотворно влияет на здоровье человека. Экономический фактор также имеет немаловажное значение. Так как этот вид отопления не зависит от сторонних энергоносителей – газа, электричества. Стало модным устраивать печное отопление в новых домах, объединяя три функции в одной:

  • возможность приготовления пищи;
  • при наличии лежанки – дополнительное спальное место;
  • обогрев дома при помощи водяного контура.

Сама по себе печка отапливает дом неравномерно: рядом с ней тепло, а чем дальше от нее – тем прохладнее. А вот устройство печи с водяным контуром для отопления дома – отличный вариант, чтобы и к старине быть ближе, а также дом отопить полностью и равномерно. Удобнее всего это делать на стадии строительства дома, заранее определив модель и размеры печи. Хотя можно устроить переоборудование имеющейся плиты в ходе ремонта, но при этом значительно сужается выбор модификации теплообменника. Печное отопление с водяным контуром имеет массу достоинств и, пожалуй, один существенный недостаток. Приходится постоянно следить за наличием топлива в печке и запасать его на зиму в достаточном количестве.

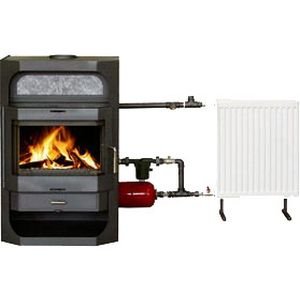

Принцип работы водяного отопления от печки

Обычная дровяная печь с водяным контуром и теплообменником по своей сути может быть сравнима с твердотопливным котлом. При этом источником тепла является не только теплоноситель, но и сама печка. Если закончилось топливо, его не успели вовремя пополнить, то стенки от плиты будут сохранять тепло дольше, чем радиаторы и дом не остынет. Суть этой отопительной системы заключается в том, что в конструкцию печки монтируют теплообменник, от которого стальными трубами выполняется разводка по всему дому. Получается не что иное, как замкнутый цикл, работающий по обычному принципу любой отопительной сети. Находящийся в теплообменнике теплоноситель нагревается и, циркулируя по трубам и радиаторам, обогревает помещения.

Схема с естественным движением теплоносителя

Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.

Схема с принудительной циркуляцией

Принудительное движение теплоносителя по теплопроводу обеспечивается циркуляционным насосом. Такая система работает более эффективно, но находится в зависимости от электроэнергии. Поэтому есть резон установки насоса вместе с байпасом, а трубопровод монтировать с соблюдением уклонов. При отключении электроэнергии и остановке насоса движение горячей воды по трубам будет осуществляться через байпас естественным образом.

Как вариант принудительной схемы – применение теплового аккумулятора. Создается два независимо работающих контура:

  • в первом происходит естественная передача теплоносителя в отдельно стоящую накопительную емкость, обустроенную по принципу термоса;
  • второй контур работает с принудительной циркуляцией и осуществляет движение носителя тепла по трубопроводам и приборам отопления системы.

Такая схема удобна тем, что интенсивная работа печки активно нагревает воду в буферном баке, не затрагивая основную сеть. Радиаторы, питаясь уже от аккумулятора, создают в доме комфортную ситуацию, не перегреваясь и не охлаждаясь сверх меры. Если уголь или дрова в печи перегорели и она перестала греться, то тепла от буферной емкости хватит на достаточно продолжительное время и при остывшей плите.

Модификации теплообменников

Основным материалом для изготовления печных теплообменников служит сталь. Иногда используют медные трубы, однако это «удовольствие» слишком дорогое. Габариты и конструкция определяются в зависимости от площади обогреваемого здания и размеров печи. Кроме того, имеет значение ее конструкция. Так, существует печь длительного горения с водяным контуром и обычная, которую топят не постоянно, а через определенные промежутки времени. Этот факт обязательно учитывается при выборе устройства теплообменника. Он может быть изготовлен в виде:

  • бака;
  • регистра, сваренного из стальных труб;
  • змеевика, изготовленного из изогнутой трубы;
  • водяной рубашки или «труба в трубе».

Это разновидности, которые встречаются чаще всего. Однако современные умельцы приспосабливают и используют в качестве теплообменника использованные чугунные радиаторы, полотенцесушители и другие металлические конструкции, имеющиеся в домашних запасниках. Важно, чтобы в эти изделия можно было встроить входной и выходной патрубки и обеспечить их целостность.

Строительство кирпичной печи с контуром отопления

Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.

Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:

  • первый ряд делается сплошным;
  • во втором ряду начинается формирование зольного отделения, устанавливается дверца;
  • третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
  • монтаж колосниковой решетки и установка котла;
  • в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
  • далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
  • дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
  • патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
  • между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
  • после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
  • в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.

Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.

Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.

Другие виды печей

Для того, чтобы обогреть загородный дом или дачу не обязательно делать новые печи или переоборудовать существующие. Можно приобрести чугунную печь заводского изготовления, установить ее в подготовленном месте. Подключить к ней водяной контур и вывести дымоход. В качестве топлива для такой плиты можно использовать дрова, уголь, брикеты из различного горючего сырья. Они просты в обслуживании, надежны в эксплуатации. Однако, как и другие варианты, требуют обязательного исполнения противопожарных мероприятий.

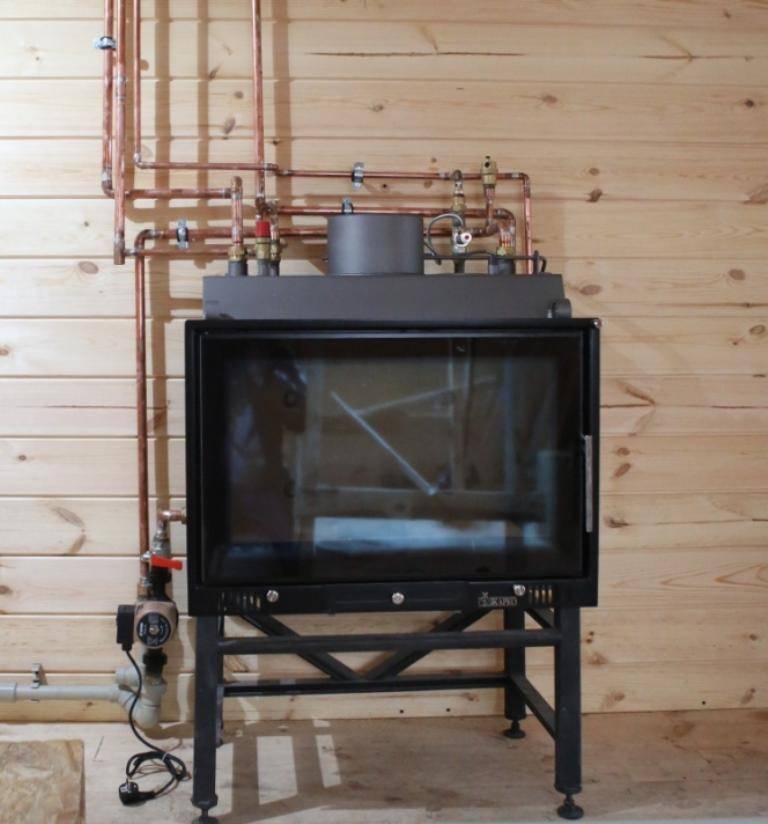

Не менее популярным сейчас считается строительство каминов с водяным контуром. И здесь тоже есть выбор – приобрести готовую конструкцию и правильно ее смонтировать, или построить кирпичное сооружение и внедрить в него каминную топку. Ее можно подобрать по техническим показателям, наиболее подходящим в конкретному случаю. В паспортах на это оборудование указываются размеры камеры сгорания топлива, а также три величины мощности: самая низкая, наиболее высокая и номинальная.

И, наконец, новомодное явление – печка «Булерьян». Представляет собой стальную конструкцию, сотоящую из топки, которую опоясывают трубы. Несколько напоминает буржуйку, но принципиально отличается от нее по способу обогрева помещения. Можно сказать, что данный агрегат является одновременно и газогенератором и конвектором. Работает обычно на древесном топливе. Выглядит это так:

  • в нижние трубы засасывается холодный воздух;
  • за время движения он нагревается до температуры в 140 градусов;
  • из верхних труб в помещение поступает уже нагретый воздух.

Топка в булерьяне устроена таким образом, что дрова в ней не сгорают моментально, а подвергаются процессу тления. Образующиеся при этом печные газы полностью догорают в отдельной камере.

Производители выпускают булерьяны в различных видах, даже в образе паровозика. Такую печку с красивым дизайном можно вписать в любой интерьер дома, коттеджа, дачи. Ее можно подключить к действующему дымоходу или построить новый. Она занимает очень мало места и экономно расходует топливо при максимально эффективном отоплении помещения горячим воздухом. Булерьян устанавливают на специальную площадку из негорючих материалов или на подставку.

печь с водяным контуром своими руками, регистр для печного отопления, кирпичная печка с водяным отоплением, кладка

Содержание:

Комфорт проживания в частном доме напрямую зависит от наличия в нем стабильного снабжения горячей водой. На сегодня существует несколько вариантов реализации этой задачи: самый недорогой из них ― подключить отопительную систему к печи.


Способы оснащения печей водяным контуром

Водяной контур можно установить на готовую металлическую конструкцию, в значительном ассортименте представленную в продаже. Также для этого подойдет традиционная печь из кирпича. Роль водяного котла в таком случае выполняет обычная металлическая труба или емкость из листового металла. Их коммутируют с домовой отопительной системой.


Чтобы увеличить эффективность подобных сооружений, водяное отопление от печи на дровах можно применить для подготовки горячей воды. Конструкции удобны своей высокой теплоемкостью, что позволяет им длительное время поддерживать тепло после прекращения загрузки топлива. Чтобы соорудить печь с водяным контуром своими руками, необходимо заранее разобраться во всех тонкостях процесса. Это убережет от напрасной траты времени и средств, гарантируя хорошую эффективность обустраиваемой системы.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Как обеспечить оптимальный температурный режим

При отоплении деревянных домов традиционными печами наблюдается откровенная неравномерность обогрева. Наиболее теплые участки в таком доме располагаются в непосредственной близости от кирпичного обогревателя. В дальних углах при этом может быть довольно прохладно. Вариант с несколькими печами обходится очень дорого. Кроме того, это приводит к значительному сокращению жилого пространства.

Наиболее оптимальное решение – применить комбинацию кирпичной печки с водяным отоплением. Подобный опыт уже имеется у многих жителей нашей страны, сумевших решить задачу по созданию тепла и уюта в своем жилище. Для этого обычная кирпичная печь оснащается теплообменником, имеющим вид змеевика. Местом его установки выступает топка или основание дымоходной трубы. Благодаря вырабатываемому теплу вода внутри него начинает нагреваться, впоследствии поступая в систему радиаторов. Таким образом достигается равномерное прогревание жилища.


Достоинства печки с контуром отопления:

  • Эффективность и равномерность отопления. Этому способствует расположение радиаторов в разных комнатах и постоянное нагревание теплоносителя.
  • Абсолютная независимость. Данные конструкции не зависят от наличия в доме газа и электричества. Хозяева в этом случае сами выбирают время и интенсивность обогрева.
  • Возможность самостоятельного обслуживания систем отопления. Для осуществления этих несложных мероприятий присутствие специалистов не требуется.
  • Экономичность. Хоть такую систему и приходится запускать каждый день, однако за счет дешевизны топлива расходы на ее функционирования довольно небольшие.


Слабым местом подобных систем считается их высокая пожароопасность. По этой причине помещения приходится дополнительно оснащать защитой от возгораний. Также следует учесть факт статичности обогревающего прибора: перемещать его с места на место не получится. Печка с водяной рубашкой способна обеспечить обогрев небольшого одноэтажного дома. При наличии в здания второго этажа приходится прибегать к сооружению еще одной печи, что выливается в немалые затраты. К недостаткам системы относят также потребность в постоянном контроле со стороны человека.

Подготовка к строительным работам

Прежде, чем приступить к кладке печи с водяным контуром, нужно проконсультироваться с опытными специалистами. Оптимальным местом для установки конструкции считается центральный участок дома. Топка должна выходить в кухню или другое нежилое помещение. Корпус, наоборот, важно разместить внутри жилой комнаты. Подобная планировка обеспечит эффективное отопление сразу нескольких комнат.


На размеры печи влияет общая площадь обогреваемого здания. По приблизительным расчетам, 1 м2 печи в состоянии обогреть примерно 35 м2 дома. Исходя из этого соотношения, можно легко рассчитать габариты обогревателя в каждом конкретном случае. Бывают ситуации, когда приобретаются регистры для готовых конструкций. Более практично вначале купить регистр, а потом под него проектировать печь подходящих размеров.

Для изготовления регистров обычно применяется труба или стальной лист толщиной минимум 3-5 мм. При использовании более тонкого материала существует реальная угроза его прогорания. В таком случае поможет только полноценная замена изделия. Его монтируют внутрь топливного отделения, используя обязательное пространство между стенками. Такая мера предосторожности позволяет компенсировать температурные расширение и увеличить теплопередачу. Зазор облегчает чистку топки, которую проводят на регулярной основе.

Что необходимо для хорошей эффективности

Работоспособность печи с водяным контуром из трубы зависит от постоянства циркуляции теплоносителя в трубах. Для этого необходимо предусмотреть обязательный уклон. Кроме того, рекомендуется применить циркуляционный насос, что в комплексе послужит гарантией стабильной циркуляции, и защитит воду от закипания. Использующиеся для этого помпы отличаются компактностью и достаточной мощностью. Чаще всего с их помощью оснащаются системы отопления большой длины. Местом монтажа такого насоса служит обратная труба, по которой вода двигается в котел.


Применение насоса не освобождает от необходимости обустройства требуемого уклона. Дело в том, что в случае перебоев с подачей электроэнергии это чревато закипанием воды. Последствия такого явления весьма печальны – поломка помпы и выход из строя всей системы. Хорошим предохраняющим вариантом является применение расширительной емкости, компенсирующей увеличения объема воды при нагревании. Благодаря ей, несмотря на ошибки в обслуживании системы, отопление продолжит работать в стабильном режиме.

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры. При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона. Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.


Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

  • Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
  • Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
  • В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
  • Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.


С пережженными и недожженными элементами рисковать не рекомендуется, т.к. в таком случае нет никакой гарантии качества и безопасности эксплуатации. В топках с очень большим уровнем нагрева рекомендуется применять тугоплавкий огнеупорный материал, с которым обычно не возникает проблем по ходу эксплуатации.

Итог

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.


Используйте дровяную печь в качестве водонагревателя - Сделай сам

Три года назад мы сидели в своих каютах и ​​гадали, как мы можем удовлетворить нашу пристрастие к горячим ваннам и душам, не платя смешные цены за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас - волшебник-механик, а другой - химик с докторской степенью), мы разработали систему альтернативной энергии в усадьбе, основанную на использовании потраченного в противном случае тепла из дымохода, что позволило нам принимать эти горячие ванны. .Мы называем нашу систему нагревателем горячей воды Blazing Showers Stovepipe.

Основы горячего водоснабжения

Как вы можете видеть на рис. 1 (см. Галерею изображений), обычный водонагреватель - это не что иное, как резервуар для хранения воды (расположенный между источником воды в доме и различными кранами с горячей водой), установленный над газовой или электрической горелкой. Поскольку при нагревании вода имеет тенденцию подниматься, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

Рис. 2 сравнивает такой обычный водонагреватель с системой Blazing Showers.Как видите, в нашей установке используется змеевик из медных трубок, расположенный внутри дымохода дровяной печи, для нагрева воды, содержащейся в нашем резервуаре для хранения. Горячий дым, поднимающийся через дымоход, нагревает воду в медном змеевике, заставляя ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода с подогревом из дымохода течет в верхнюю часть резервуара для хранения, где она остается, пока кто-нибудь не решит принять «пылающий душ» и не включит кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.



Горячая вода ... Ночевка!

Сколько времени нужно, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячее пламя в вашей плите. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И - если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, она будет оставаться горячей в течение 48 часов после того, как огонь погаснет.С практической точки зрения это означает, что если однажды вечером у вас есть огонь в плите, то на следующее утро, когда вы проснетесь, у вас все равно будет вся необходимая горячая вода (для купания, мытья посуды и т. Д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней ... даже если вы больше никогда не зажигаете плиту в течение этого периода.

Перво-наперво: резервуар для хранения

Первое, что вам понадобится, прежде чем вы сможете установить собственную систему, конечно же, это накопительный бак.Если у вас уже есть водонагреватель, вы можете его использовать ... в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы скоро обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие пожиратели топлива на пенсии - если они не протекают и не сильно заржавели - идеально подходят для нашей цели. Чтобы найти один из этих складских контейнеров, поищите на местной свалке, в энергокомпании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем вы начнете его рыться).Или - если у вас нет времени найти резервуар для воды - обратитесь к местному водопроводчику. Скорее всего, он обращается с несколькими сломанными водонагревателями и может купить вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен водонепроницаемый резервуар, по крайней мере, относительно свободный от ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (присоединенные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства.Или, говоря наоборот, если его фурнитура настолько сильно заржавела, что вы не можете ее снять, с обогревателем, вероятно, не стоит дурачиться.

Танк: Расположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание - на рис. 2 - отверстие X находится выше отверстия Z. . . и что Y больше W. Очевидно, Y должно быть больше, чем W, потому что это восходящий столб горячей воды, который заставляет циркуляцию жидкости через систему.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, как далеко - по горизонтали - вы можете поставить резервуар для воды от печи: вы можете переместить резервуар на расстояние до двух футов от дровяной горелки на каждую ногу, равную Y выше W.

Резервуар: изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики потребления и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку наша цель - эффективное аккумулирование тепла (и поскольку - в нашей системе - резервуар находится несколько дальше от источника тепла), мы можем - и должны - улучшить изоляцию.

Один из способов добиться этого - [A] связать весь водонагреватель - верх, низ и стороны - стекловолокном от четырех до шести дюймов, [B] обернуть покрытый стекловолокном бак одеялом (или листом) и [C] сшейте края одеяла (или листа) вместе. Или вы можете построить коробку вокруг резервуара для хранения и заполнить его натуральными материалами - древесной стружкой, кусками коры, опилками, куриными перьями, тряпками, коробками для яиц, шерстью и т. Д. - которые создают изолирующие воздушные ловушки.

Помимо защиты резервуара от потери тепла, мы рекомендуем также изолировать все открытые трубы.

Адаптер резервуара для хранения

Если бы вы направили горячую воду, поступающую из дымового змеевика Blazing Showers, прямо в верхнюю часть резервуара для хранения, как показано на рис. 4, любые пузырьки воздуха в трубах вскоре оказались бы в самой высокой точке системы. Это ухудшит циркуляцию жидкости через нагревательный змеевик, вызванную конвекцией, и, чтобы предотвратить такое возникновение, мы разработали специальный адаптер.


Как показано на рис. 5, наш адаптер в сборе навинчивается на сливную трубу горячей воды в верхней части резервуара для хранения и тем самым позволяет вновь нагретой воде попадать в резервуар по тому же пути, по которому она отводится в резервуар. смесители.Таким образом, любой воздух из системы быстро выходит к патрубкам горячей воды и удаляется. (Также обратите внимание на рис. 5, что узел адаптера содержит антисифонное устройство для предотвращения забора холодной воды со дна резервуара для хранения при открытии кранов горячей воды.)

Водонагреватель топки

Наш водонагреватель Firebox работает точно так же, как и наша модель дымохода, за исключением того, что змеевик устанавливается в топке печи, а не в дымоходе.Мы разработали эту систему специально для использования с высокоэффективными автоматическими барабанными печами (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубки, так и большое количество топлива.) На рис. 6 показано, как наш змеевик водонагревателя Firebox установлен в одной из этих печей.

Солнечный водонагреватель

После нескольких модификаций наша базовая система Blazing Showers будет работать как в качестве дымохода, так и в качестве солнечной системы нагрева воды.То есть дровяная печь и солнечный коллектор могут использоваться одновременно или независимо для производства горячей воды и подачи ее в накопительный бак (см. Рис. 7). Такая установка, конечно, идеальна для людей, которые - как и мы - живут в более солнечных частях страны, где дровяные печи не используются круглый год. И - поскольку солнечная часть системы должна работать только в самую жаркую погоду, сам коллектор может быть довольно простым, низкотехнологичным устройством. Следующим летом мы намерены выпустить на рынок наш собственный сверхпростой солнечный коллектор.

Это натуральный

Горячая вода, нагретая за счет отработанного тепла дровяной печи, является естественным. И это экономично! (Подумайте только: без счетов за горячую воду вы можете получить дополнительно от 10 до 25 долларов в месяц!) Конечно, мы предвзято, но в любом случае, мы посмотрим на , система Blazing Showers - это часть торт . . . а добавленная самодостаточность - это глазурь.


Первоначально опубликовано: ноябрь / декабрь 1976 г.

Дровяные печи Hydronic - Backwoods Home Magazine

Джеффри Яго, П.E., CEM

Выпуск № 105 • Май / июнь 2007 г.

Понимаете ли вы, что существует целый ряд дровяных печей, о которых широкая публика редко слышит, хотя в каждом городе есть специализированные магазины дровяных печей, а в большинстве торговых точек строительного оборудования и строительных материалов есть витрины. Это область дровяных водогрейных котлов, печей или OWHH (наружных дровяных водонагревателей), которые предназначены для обогрева домов и предприятий с использованием горячей воды.

Системы водяного отопления, использующие древесину в качестве топлива, возникли более 2000 лет назад со времен римлян, которые отапливали общественные бани и частные виллы водой, протекающей по глиняным трубам, проложенным над дровяными печами. Я бывал на этих объектах, и за исключением того, что вместо стальных я использовал большие керамико-глиняные трубы, они работали очень похоже на современные системы водяного отопления. Конечно, эти древние системы водяного отопления требовали большого количества бесплатного персонала, чтобы поддерживать дрова в этих темных подвалах.


Гидравлическая дровяная печь после завершения кирпичной кладки. Все соединения трубопроводов находятся за боковой панелью доступа.

Любой, кто когда-либо пытался отапливать большой дом с помощью традиционной дровяной печи, скоро узнает, что стоять возле печи будет жарко, в то время как остальная часть дома намного прохладнее. Добавив внутренние вентиляторы, некоторые дровяные печи улучшили распределение тепла, но вентиляторы по-прежнему перемещают нагретый воздух только по комнате, а не по всему дому, если в стене много перегородок.

Отопление домов, школ и предприятий с помощью водогрейного котла - одна из старейших систем отопления в мире. Даже сегодня вы можете найти радиаторы для плинтусов с горячей водой, стоячие водяные радиаторы и теплые полы во многих коммерческих и институциональных зданиях. Системы водяного отопления - один из лучших способов обогрева нескольких помещений с разными заданными значениями температуры и тепловой нагрузкой одновременно.

Гидравлическое отопление и принудительное воздушное отопление

Небольшие трубы, по которым проходит нагретая вода, и крошечный циркуляционный насос могут распределять одинаковое количество тепла в нескольких помещениях, что потребует очень большой системы воздуховодов и приточных вентиляторов.Подключив настенный термостат к небольшому регулирующему клапану, каждая комната может иметь собственное управление отоплением, не влияя на другие, чего очень трудно достичь с помощью единой центральной системы кондиционирования воздуха.


Вид сзади водяной дровяной печи, встраиваемой в каменный камин

Существует несколько технических причин, включая отвод конденсата из змеевиков, которые затрудняют использование гидравлической системы отопления для распределения охлажденной воды для охлаждения.Вот почему большинство домов в местах, где требуется как отопление, так и охлаждение, предпочитают устанавливать систему воздуховодов, подключенных к центральному тепловому насосу или печи с принудительной подачей воздуха, что позволяет сэкономить на установке двух отдельных систем, гидравлической системы для отопления и системы воздуховодов. для охлаждения.

Недавний рост количества систем лучистого теплого пола в элитных домах с целью обеспечения большего комфорта и индивидуального управления зонами обогрева возвращает жилые системы водяного отопления. Кроме того, существующую бытовую систему водяного отопления, подключенную к центральному газовому или масляному котлу, легко дооснастить дровяным водогрейным котлом.

Из-за высокого процента домов с системами принудительного воздушного отопления в системах принудительного воздушного отопления с теплообменником вода-воздух фактически установлено больше OWHH, чем в любом другом типе установки.

Гидравлические печи типов

Гидравлические дровяные печи очень универсальны, так как вы можете оставить свой существующий газовый или жидкий котел и использовать дровяной котел в качестве основного или резервного источника тепла для вашего дома. Вы также можете приобрести отдельно стоящий дровяной котел, который включает в себя все соответствующие элементы управления и клапаны, предварительно установленные в одном отдельно стоящем водонепроницаемом корпусе.Этот тип системы расположен снаружи рядом с вашим домом и использует гибкие изолированные подземные трубопроводы для подачи и возврата горячей воды в систему отопления вашего дома. Многие из этих агрегатов имеют собственный фундамент и готовы к использованию сразу после доставки и подсоединения трубопроводов.


Циркуляционный насос водяного отопления с долевым потреблением мощности. Змеевик с горячей водой можно увидеть на заднем плане.

Эти комплектные дровяные водогрейные котлы теперь доступны для сжигания древесных отходов, таких как старые грузовые поддоны, древесные гранулы, кукуруза и уголь.Большинство конструкций имеют автоматические регуляторы подачи воздуха для горения, и их необходимо пополнять только один раз в день. В случае печей для пеллет и кукурузы большинство из них имеют механизмы автоматической подачи.

В новостройке вы можете купить водогрейный котел на дровах, который включает в себя дополнительную горелку, которая позволяет работать котлу на газе или мазуте, когда вам просто лень рубить, колоть, тащить и сжигать дрова.

Существуют змеевики с горячей водой, предназначенные для установки в традиционных отдельно стоящих дровяных печах, и водяные рубашки с водяным охлаждением, предназначенные для установки внутри обычных каменных каминов.Некоторые модели резервуаров для горячей воды для бытового потребления доступны с внутренним теплообменником. Существуют внешние водо-водяные теплообменники, которые можно установить с обычными существующими водонагревателями. Его можно подключить к той же системе водяного отопления, которая позволяет одному и тому же дровяному водогрейному котлу нагревать воду для бытового потребления в дополнение к обогреву помещения.

Моя гидронная система

Я живу на влажном юго-востоке, и нам нужно как охлаждение, так и осушение в течение всего лета, а для этого нужна система воздуховодов.Однако мы все еще хотели обогреть наш трехэтажный дом на солнечных батареях с помощью дровяной печи, расположенной в подвале, поэтому я установил встроенную водяную рубашку с водяным охлаждением внутри обычного каменного камина. Водяная рубашка и нагревательные змеевики подключены к змеевику горячей воды, расположенному в главном канале возвратного воздуха нашей системы принудительного воздушного охлаждения. Второй змеевик горячей воды расположен в приточном воздуховоде той же системы приточного воздуха, которая подключена к нашему резервуару для горячей воды на пропане на 65 галлонов.


Качественный водяной котел на дровах для наружной установки.Фото любезно предоставлено Central Boiler

Отдельные насосы 1/20 л.с. перекачивают горячую воду от любого источника тепла к их соответствующему змеевику. Это позволяет обогревать каждую комнату дома воздухом, который был либо полностью нагрет, либо предварительно нагрет с помощью гидронной рубашки в нашем камине. Другой змеевик, подключенный к нашему резервуару для горячей воды с пропаном, обеспечивает обогрев, когда мы не хотим разжигать огонь. При отоплении только дровами мы включаем только центральный вентилятор и небольшой циркуляционный насос горячей воды.Даже в трехэтажном доме в каждой комнате на каждом уровне поддерживается почти одинаковая температура, что невозможно со стандартной дровяной печью.

Безопасность гидронной системы

Отопление горячей водой имеет много преимуществ, но некоторые люди считают бойлер более опасным, чем другие системы отопления. Большинство OWHH имеют атмосферную вентиляцию и работают без давления. Да, если вы полностью закроете металлический контейнер, наполненный водой, и нагреете его настолько сильно, насколько это возможно, что-то определенно либо лопнет, либо взорвется.Но то же самое можно сказать и о газовой или масляной печи, в которой произошла утечка топлива или неисправная горелка. Сегодня существуют очень надежные предохранительные клапаны давления и температуры горячей воды с сертификационными бирками, свидетельствующими о том, что они были протестированы на срабатывание при указанной температуре или давлении. Сегодняшние герметичные герметизированные гидронные дровяные печи без вентиляции ограничивают рабочее давление и используют эти многочисленные отказоустойчивые устройства управления.

Клапаны и трубы системы водяного отопления

Любой квалифицированный монтажник систем водяного отопления, независимо от типа котельного топлива, понимает важность обеспечения предохранительных клапанов надлежащего размера для защиты котла и трубопроводов при достижении небезопасных температур и давлений в случае систем, находящихся под давлением.Однако, чтобы избежать сброса из этих предохранительных клапанов каждый раз, когда горячая вода в трубопроводном контуре расширяется, в трубопроводный контур включен расширительный бак, который поглощает это постоянное расширение и сжатие воды.

Наконец, в случае систем под давлением, устройство, называемое клапаном «автозаполнения», подключает этот водогрейный котел к системе подачи холодной воды, чтобы компенсировать любые потери воды на предохранительных клапанах или небольшие утечки. Это устройство обычно настраивается от 10 до 12 фунтов на квадратный дюйм, что позволяет поддерживать трубопроводную петлю заполненной, не позволяя системе работать при высоком давлении.Обратный клапан в этой линии подачи подпиточной воды предотвращает нагнетание воды из контура нагрева горячей воды обратно в линию холодной воды во время теплового расширения, поскольку в этих системах обычно есть антифриз или ингибиторы коррозии в контуре нагрева горячей воды.

Требования к питанию

Основным преимуществом использования гидравлической системы отопления для сельских и автономных домов, независимо от типа топлива, является низкое потребление электроэнергии, необходимое для их эксплуатации. За исключением нескольких небольших зонных клапанов, единственное реальное электричество, необходимое для работы небольшого циркуляционного насоса, который для большинства систем потребляет меньше энергии, чем 75-ваттная лампочка.Это означает, что небольшой карманный инвертор, который теперь доступен для питания небольших развлекательных или компьютерных устройств переменного тока в вашем автомобиле и подключенный к жилой / морской аккумуляторной батарее глубокого цикла, сможет обеспечить питание всей вашей домашней системы отопления во время отключения электроэнергии.


Гидравлическая дровяная печь, подключенная к водонагревателям плинтуса


Гидравлическая дровяная печь, подключенная к змеевику горячей воды в воздуховоде

Типичная канальная система отопления и центральная система кондиционирования ½ л.с. потребуют непрерывной работы генератора среднего размера, чтобы поддерживать этот тип системы отопления в рабочем состоянии во время отключения электроэнергии.

Другие типы систем

Я спроектировал гидравлические системы отопления, которые также включали в себя большой изолированный резервуар для горячей воды без давления объемом до 500 галлонов. Когда в доме достигается желаемая температура, горячая вода из водяной дровяной печи направляется в резервуар для хранения избыточного тепла. Позже ночью или на следующий день, когда дом начинает остывать, горячая вода из накопительного бака направляется в систему лучистого отопления. Это может быть реальным преимуществом, когда вы не хотите постоянно поддерживать огонь, но этот тип системы требует довольно сложной системы управления и дополнительных зональных клапанов.

Эти схемы трубопроводов предназначены для демонстрации того, как жидкостная дровяная печь может использоваться с плинтусом с горячей водой или системой воздушного отопления. Они включены, чтобы показать только общие комбинации трубопроводов системы и не должны использоваться для реальной установки системы. Квалифицированный монтажник должен спроектировать и установить систему, а также убедиться, что все предохранительные устройства работают должным образом, прежде чем разводить первый пожар.

На рынке есть несколько действительно хороших брендов жидкостных дровяных печей, которые предлагают множество различных тепловых мощностей и функций, подходящих практически для любого применения для обогрева помещений.Всегда нанимайте лицензированного сантехнического подрядчика, чтобы завершить прокладку труб и убедиться, что все предохранительные устройства работают должным образом.

Hydronic Woodstove Производители:

Central Boiler Inc.
800-248-4681
www.centralboiler.com

HeatMor Corp.
800-834-7552
www.heatmor.com

Harman Stove Company
www.harmanstoves.com

Чармастер Корп .
218-326-6786
www.charmaster.com

Hardy Manufacturing
601-656-5866
www.hardyheater.com

[weaver_widget_area id = ’article_about_yago’ class = ’text3 ′]

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Да, это можно сделать, но это непросто, дешево и без риска.

По мере роста цен на нефть, газ и электроэнергию мы получаем все больше писем на woodheat.org с вопросами о нагревании воды с помощью дровяных печей.Это сложный вопрос, и, хотя мы понимаем интерес и имеем соответствующий опыт, мы не хотим никого вводить в заблуждение. Помня об этом, обратите внимание, что это не семинар о том, как нагревать воду с помощью дровяной печи.

Системы лучистого отопления для пола сейчас в моде благодаря очень успешным маркетинговым кампаниям поставщиков оборудования. Первое, что нужно сказать, это то, что дровяная печь, оснащенная ретро, ​​не является подходящим устройством для нагрева воды для обогрева пола.Вы никогда не получите достаточно тепла от дровяной печи, чтобы удовлетворить потребности в лучистом отоплении. Если вам повезет, вы получите достаточно горячей воды для стирки. В Европе есть обогреватели, которые частично спроектированы как бойлеры, и они могут быть эффективными, но мы не видели подобных продуктов в Северной Америке. Наш совет - забудьте о попытках обогреть удаленные помещения теплом, которое вы можете получить от дровяной печи. Теперь перейдем к обсуждению систем ГВС.

Поучительная история от одного из наших корреспондентов.

«Мой коллега установил теплообменник в топку своей печи. Без надлежащего контроля он быстро создал пар под высоким давлением, и вскоре паяные соединения стали выходить из строя, и система развалилась, что выглядело как несколько небольших взрывов. Его решение? В следующий раз, черт возьми, вместе. Он держался вместе, но от него исходил пар обратно к его артезианскому колодцу, и у него был красивый гейзер сзади. Правдивая история ». Скотт

В этом случае давление должно было куда-то упасть.Без места для расширения возможный взрыв может привести к травмам или смерти.

Мы собрали пять примеров систем ГВС, чтобы дать вам представление о дополнительных подходах и принципах их работы.

Этот первый пример показывает последствия плохого проектирования и эксплуатации системы. На фотографиях справа и под ней изображена кухонная плита, взорвавшаяся осенью 2005 года на острове Принца Эдуарда в Канаде. Справа видно, что секция топки / зольника оторвалась от секции печи.Это показывает, что происходит, когда вода превращается в пар и некуда расширяться. Коллектор ГВС в данном случае представлял собой чугунный ящик, встроенный в топку и предлагавшийся производителем печи в качестве аксессуара.

Вид спереди на кухонную плиту, видно, как топка снесена из духовки.

На фото справа показано, почему взорвался коллектор. Красные стрелки указывают на закрытые шаровые краны на подающем и обратном трубопроводах коллектора.Насколько мы понимаем, новые арендаторы разожгли свой первый костер в сезоне, даже не зная, что нужно сначала открыть шаровые краны. Этого взрыва не произошло бы, если бы система была спроектирована правильно с размещением устройства для сброса давления между коллектором и любым шаровым клапаном или другим запорным устройством. Также, по нашему мнению, дровяные системы горячего водоснабжения никогда не должны находиться в арендуемом жилье.

Фотография предоставлена ​​Пэт Джей, компания Capital Chimney Sweeps, PEI, Canada

Взгляд за печкой, указывающий на причину взрыва: закрытые шаровые краны.

Вот серия из трех фотографий аккуратной и эффективной установки на другую кухонную плиту, Heartland Sweetheart. Этот находится в новом автономном доме из тюков соломы. Справа - трубы от накопительного бака к коллектору горячей воды в печи и от него. Это система с гравитационной конвекцией, в которой вода, нагретая в коллекторе, поднимается конвекцией в резервуар для хранения, установленный выше. Вот почему установщик использовал трубу 3/4 дюйма и отводы под 45 градусов.

Водопроводные трубы к коллектору и резервуару горячей воды и от них.

Так выглядит коллектор в топке печи. Наличие коллектора в топке действительно влияет на горение, охлаждая огонь. Обычно такой способ отвода тепла от топки - не лучшая идея, потому что это может привести к дымному пожару и слишком большому количеству креозота. Однако обратите внимание, что облицовка топки из кирпича имеет светлый цвет, что говорит о том, что горение было горячим и относительно чистым.Пользователь этой печи знает, что она должна быть горячей, чтобы избежать креозота. Она никогда не выключает плиту и не пытается прогореть всю ночь. К счастью, ее дом настолько энергоэффективен, что короткие горячие огни - все, что ей нужно, чтобы согреть маленький дом.

Коллектор в задней части топки.

Вот снимок аккуратной установки сантехники в подсобном помещении за печной установкой (сделанный лежа на спине).Синяя штука на полке - это напорный бак, а белая над ней - бак для горячей воды. Так должна выглядеть гладкая система конвекционного потока.

Аккуратный монтаж за стеной в подсобном помещении. Это свидетельствует о хорошем планировании и установке.

Это задняя часть кухонной плиты Waterford Stanley с коллектором, изготовленным по индивидуальному заказу, показанная на следующей фотографии.Латунное устройство на тройнике отводящей трубы представляет собой автоматический воздухоотводчик. Подающий и обратный патрубки коллектора спрятаны за задний щиток печи и едва видны на выходе из него слева от печи.

Трубопровод в задней части кухонной плиты.

Вот снимок кастомного коллектора в печке выше. Он изготовлен из гидравлической трубы и фитингов из нержавеющей стали и проходит по верхнему краю топки.Он работает нормально, хотя из-за того, что он расположен горизонтально, обычно в нем наблюдается некоторое кипение (что приводит к стуку и бульканье), когда огонь впервые зажигается, а конвекционный поток еще не развился. Как только ток начинает течь, система работает нормально и производит много горячей воды. Коллектор охлаждает пламя, поэтому огонь горит грязнее, чем без него.

Этот тип коллектора может охладить пламя и привести к возникновению дыма и креозота.

Вот изготовленный на заказ коллектор в виде резервуара из нержавеющей стали с толщиной потока воды 1 дюйм и отверстием диаметром 6 дюймов в центре.Резервуар занимает место первого отрезка дымохода. Коллектор изолирован и обернут листовым металлом, окрашенным в черный цвет. Эта система на самом деле слишком велика для этого домашнего хозяйства, состоящего из одного человека, и небольшого (20 галлонов) резервуара для хранения воды. Этот коллектор имеет высоту 36 дюймов. Чтобы уменьшить его тепловую мощность, внутри коллектора была установлена ​​облицовка, изолирующая дымовые газы от его внутренней поверхности. Коллектор 24 дюйма был бы лучше.

Этот эксперимент показал, что такой коллектор, установленный на дымовой трубе, эффективен.Однако одно предостережение: этот тип коллектора следует использовать только в некаталитических печах с чистым горением (сертификат EPA), подключенных к прямым или почти прямым вентиляционным системам. Этот тип коллектора забирает много тепла от дымовых газов и может вызвать серьезные проблемы для системы, в которой используется грязная печь и плохой дымоход, например, наружная кладка.

Этот коллектор очень эффективен, но забирает много тепла от дымовых газов.

Вот кастомная печь с кастомным коллектором ГВС.Коллектор представляет собой плоский (глубиной 1 дюйм) усиленный ящик из нержавеющей стали, который закрывает всю заднюю часть печи от выхода топки до верхней части печи. Он прикреплен болтами к задней части печи, поэтому коллектор не подвергается воздействию дымовые газы, как в приведенном выше примере. В результате, даже несмотря на то, что это примерно такая же площадь поверхности, он производит намного меньше горячей воды. Тем не менее, он производит достаточно горячей воды для этого дома из двух человек в большинстве зимних условий. Эта система зависит от насоса, потому что резервуар для хранения находится в подвале внизу.

И эта, и вышеупомянутая система имеют то преимущество, что не влияют на горение, поскольку коллекторы находятся вне зоны горения.

Обратите внимание на предохранительный клапан на верхнем выходе из коллектора. Клапан должен быть спущен в канализацию.

Эта печь имеет большой плоский коллектор, прикрепленный болтами к задней части топки и духовки.

Резюме и выводы

Вот несколько ключевых моментов, которые следует учесть перед установкой системы ГВС на дровяной печи.

Безопасность - это главный вопрос. Вот несколько простых рекомендаций по безопасному приготовлению горячей воды:

    Конвекционные проточные системы
  • являются самыми безопасными и надежными, поскольку они не полагаются на насос или электричество, но они должны устанавливаться с хорошим подъемом и рассчитаны на свободное течение; обе эти особенности обеспечивают высокий расход и лучшую эффективность
  • Насосные системы
  • нуждаются в еще большем количестве устройств безопасности, таких как резервная батарея, например,
  • в некоторых местах должны быть предохранительные устройства, например, непосредственно на выходе из коллектора и в самой высокой точке системы; Клапаны сброса давления / температуры предпочтительны, поскольку они срабатывают задолго до того, как вода превращается в пар, и повышают давление в системе
  • Системы ГВС в домах, обслуживаемых городским водоснабжением, более уязвимы к ситуациям избыточного давления, поскольку в них нет напорного бака с мочевым пузырем, который мог бы занимать большой объем, который снижает давление в системе и предотвращает работу предохранительных клапанов
  • резервуар для хранения должен быть достаточно большим, чтобы поглощать тепло от циклов горения между каждым циклом потребления, чтобы избежать перегрева и учесть медленную скорость рекуперации тепла таких систем

ГВС на дровах влечет за собой серьезные страховые последствия.Например, мы не знаем ни одной страховой компании, которая покрывала бы индивидуальные системы, подобные трем последним выше. Мы подозреваем, что многие страховые компании откажутся от покрытия любой системы горячего водоснабжения на дровах, за исключением, пожалуй, тех, которые находятся внутри котлов. По иронии судьбы, первый описанный здесь (взорванный), вероятно, будет одобрен страховым инспектором, потому что у него есть коллектор, сертифицированный для использования с печью. Перед тем, как начать работу с вашей системой ГВС, рекомендуется проконсультироваться с вашей страховой компанией.

Самым большим препятствием для добавления систем ГВС к дровяным печам является то, что сертификация EPA по выбросам практически исключает возможность забора тепла непосредственно от печи. Любой коллектор ГВС, который забирает тепло из процесса сгорания, почти наверняка создаст грязный ожог, который выйдет из строя. Вот почему большинство производителей дровяных печей, сертифицированных EPA, не предлагают коллекторы ГВС в качестве дополнительных принадлежностей. Может быть один или два доступных, но мы вообще ничего не знаем.

Наилучшей перспективой для модернизации систем ГВС были бы коллекторы, монтируемые на дымовых трубах, как в предпоследнем примере.Этот коллектор не повлияет на горение, и его установка не требует переделки печи. Нам известен только один такой коммерческий пример, но поскольку продукт не выглядит высокоразвитым и его реклама предполагает, что производитель недостаточно информирован, мы неохотно рекомендуем его. Возможно, эта ситуация изменится в будущем, поскольку все больше людей будут запрашивать аксессуары для ГВС.

JG

Отопление водяное с дровяной печью

Вы можете принять душ, питаемый дровами и солнечным светом.Мы установили одну, используя нашу крошечную дровяную печь, две старые чайные урны и два насоса. Приняв небольшую хитрость по сантехническому делу и внимательно изучив потенциальные опасности, мы думаем, что у нас есть отличная небольшая система, которую можно легко воспроизвести в любом автономном сценарии.

Мечту о возможности принять горячий душ, используя воду, нагретую вашей дровяной печью, вероятно, разделяют многие. Мы установили систему в нашем автономном сарае, которая покажет вам, как воплотить эту мечту в реальность.

Если у вас есть пастушья хижина, садовая комната или домик вне решетки, то вы, вероятно, задумывались над вопросом, откуда у вас есть запас горячей воды для душа и т. Д.когда вы не подключены к «сети»?

Одно из решений - установить небольшую дровяную печь, так как это позволит вам не только согреться и приготовить пищу, но и станет ответом на загадку, как подать горячую воду.

Как еще ваша дровяная печь может нагревать воду, кроме простого постава на плиту чайника или сковороды? Ответ - установить внутри печи котел из нержавеющей стали, который будет напрямую нагревать воду изнутри топки.Это означает, что вы можете подавать горячую воду из-под крана, а также оставлять верхнюю часть плиты свободной для приготовления пищи.

Мы установили систему горячего водоснабжения «на кране», работающую на дровах и солнце, с использованием двух старых медных чайных ванночек и двух насосов.

Вода нагревается внутри печи в котле из нержавеющей стали, а затем по принципу естественного термосифона забирается в медный резервуар. Этот резервуар с нагретой водой после того, как нагреется, будет действовать как тепловой аккумулятор.

Этот аккумулятор тепла можно использовать для нагрева второй емкости с водой для стирки и т. Д.. Используя наш боковой котел, установленный в печи Хоббита, мы подключили задний котел к старой медной урне, которая вмещает около 35 литров. или 7 галлонов, включая медную соединительную трубку 1 ″. Небольшой насос на 12 В обеспечивает циркуляцию воды внутри магазина до тех пор, пока не будет достигнута желаемая температура для душа. (42,8 градуса в моем случае). Были установлены два термометра для аквариума, чтобы можно было контролировать обе температуры в урнах.

Наша крошечная дровяная печь имеет два варианта котла сзади, при этом котел заменяет либо задний, либо боковой огнеупорный кирпич.С боковым бойлером покупатель может выбрать, с какой стороны печи он хотел бы, чтобы трубопроводная арматура выходила. Боковой бойлер - это решение, когда в печи есть бойлер и прямая система подачи воздуха, соединенные вместе. Этот вариант бойлера, объединенный с любой небольшой дровяной печью с аналогичной настройкой горячей воды, может быть ответом на ваши потребности в горячей воде.

Вы можете посмотреть видео об этой системе здесь

Скоро в продаже появится наша крошечная дровяная плита для приготовления пищи, которая предоставит вам вышеуказанный потенциал, а также даст вам возможность выполнять широкий спектр приготовления, выпечки и жарения, а также сохранять тепло и уют.Горячая вода, готовка и обогрев - все из вашей крошечной дровяной печи.

Подробнее о приключениях вне сетки читайте здесь.

Установка дровяной печи.

Установка солнечной энергосистемы

или приготовление пищи на дровяной печи.

Вернуться к сообщениям блога

Дровяные водонагреватели | Как это работает, типы, советы по покупке

Дровяные водонагреватели и дровяные печи - это отопительные приборы, использующие древесину в качестве источника энергии для отопления домов и приготовления горячей воды (ГВС).Они не так популярны, как раньше, в основном из-за современной жизни, городской жизни и наличия газа и электричества практически в любом доме.

Здесь будут рассмотрены дровяные приборы для приготовления горячей воды, поскольку они являются пионерами в отрасли водяного отопления. Мы также дадим несколько полезных советов, если вы заинтересованы в его покупке или изготовлении.

Кроме того, из-за роста стоимости других источников энергии, включая газ и электричество, вы можете решить, что это самый доступный, если не единственный способ для вашего дома или коттеджа.Они идеально подходят для обогрева гидромассажных ванн, надземных бассейнов и резервуаров для хранения.

Мы охватим разные типы; от простой дровяной печи для приготовления горячей воды в большом котле до уличных дровяных печей.

Типы и особенности


Иметь дровяную печь и нагревать воду дровами сегодня - редкость. Дровяная печь обычно используется для приготовления пищи и обогрева жилых помещений, но редко для приготовления горячей воды.

Примечание : Эффективность сжигания древесины среднего качества составляет около 70%.

Основные проблемы с дровяными водонагревателями или бойлерами - это неудобство при использовании, время, необходимое для розжига огня, поддержание работоспособности агрегата, трудности с контролем температуры, случайное возгорание, загрязнение ...

Использование дровяной печи для нагрева воды


Если вам нужна дровяная печь, купите такую, которая оснащена резервуаром для воды, который может удерживать воду, чтобы вы могли использовать ее для нагрева воды и помещений, а также для приготовления пищи, как показано на рисунке.Современные печи имеют тенденцию быть декоративными и могут использовать поленья или пеллеты.

Также можно отремонтировать старую печь. Наиболее рациональная компоновка - установка накопительного бака как можно ближе к плите, в вертикальном положении. Старые дровяные печи используют тягу и количество дров для контроля температуры, в то время как новые печи поставляются с элементами управления.

Самый простой способ получить горячую воду - поставить большую кастрюлю с водой на дровяную печь, чтобы ее можно было использовать для мытья посуды или даже для наполнения ванны или гидромассажной ванны.

Однако сложно нагреть сразу большое количество воды, к тому же процесс трудоемкий.

Дровяная печь с кожухом

Дровяная печь с рубашкой оборудована змеевиком металлических труб, проходящих через топку или вокруг нее. Бак обычно расположен над дровяной печью, поэтому система отопления или контур могут работать по принципу термосифона. Горячая вода движется вверх, а холодная под действием силы тяжести выходит, чтобы нагреться.

Помните, что коллектор, установленный в топке, влияет на горение, охлаждая огонь.Отвод большого количества тепла из топки может привести к задымлению огня и избытку креозота.

Эффект термосифона не такой сильный, но он все же обеспечивает перекачивающее действие из-за поднимающейся горячей воды, и поэтому бак или коллектор необходимо установить над плитой.

Когда коллектор горячей воды устанавливается над плитой, одна из основных проблем заключается в том, что он забирает тепло от горения; горение станет грязным, и печь выйдет из строя.Сертификат эмиссии EPA почти предотвращает этот тип нагрева.

Также, если водопроводная система открыта, температура ограничена точкой кипения, в то время как в закрытых системах это опасно, если температура и давление поднимаются выше точки кипения.

Если необходимо контролировать горячую воду, можно использовать внешние контроллеры и насосы. Следует обратить особое внимание, так как этот водонагреватель на дровах работает в более высоком температурном диапазоне, и если система закрыта, необходимо установить предохранительный клапан давления и температуры, а также расширительный бак.

Температура горячей воды высока, поэтому рекомендуется использовать белые трубы из ХПВХ со специальным клеем, который не растворяется в горячей воде, гладкие железные трубы при воздействии пламени и медные трубы с бессвинцовой пайкой. Старайтесь избегать попадания дешевых труб из ПВХ и оцинкованных труб в зону возгорания.

Водонагреватель уличный дровяной


Уличный дровяной водонагреватель представляет собой дровяную печь, расположенную снаружи на безопасном расстоянии и подающую горячую воду по трубам, закопанным в землю.Перейдите по ссылке, чтобы узнать об одном из производителей дровяных обогревателей или получить представление о том, как сделать это своими руками.

Водонагреватель для купания на дровах

Если вы ищете водонагреватель для горячей ванны, работающий на дровах, обратите внимание на Chofu, японскую компанию по производству оборудования для горячих ванн. Нагреватель Chofu изготовлен из высококачественной нержавеющей стали и может нагнетать 247 галлонов горячей воды 47 F примерно за 3 часа и запускать его без использования электричества, но по принципу термосифона. Вы даже можете модернизировать существующую гидромассажную ванну.

Дровяной водонагреватель этого типа эксплуатировать недорого, так как стоимость - только дрова. Он идеально подходит для использования в коттедже, даже в домах для обогрева джакузи и бассейнов.

Сжигание дров - непрактичный способ нагрева воды, особенно в летние месяцы. Вы просто не хотите зажигать агрегат каждый раз, когда вам нужна горячая вода. Но если вы не можете этого избежать, используйте его в сочетании с солнечным отоплением. Убедитесь, что размер бака достаточно велик, чтобы поглощать тепло между циклами использования и предотвращать перегрев.Кроме того, этот тип нагрева воды не для старых и отключенных, так как требует значительных физических затрат. Кроме того, требуется много времени для планирования, включая заказ, распиловку и хранение бревен.

Водонагреватель на дровяной печи бесплатно нагревает воду

Добавить в избранное

Патрисия Грин - Хороший душ или ванна с горячей водой важны для благополучия каждого. Душ или ванна в холодный день с бесплатной горячей водой из дровяной печи, которая не расходует ископаемое топливо, теперь есть роскошь, которая может сделать ваш день.

Дровяная кухонная печь с достаточно большой топкой, чтобы обогреть ваш дом, - удивительно полезное оборудование. Он согревает, готовит ужин, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, резервуар для горячей воды, медные трубки, клапаны и фитинги, и ваша дровяная печь для готовки сможет нагреть всю воду для бытового потребления.

Базовая система горячего водоснабжения с термосифонированием имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной печи для приготовления пищи, для соединения с трубами, которые проходят до обычного горячего водоснабжения на 30–120 галлонов. резервуар для хранения воды над плитой не менее чем на 18 дюймов, в идеале размещенный на втором этаже над плитой.Система подключается под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключены к системе горячего водоснабжения дома.

Варианты на эту основную тему используют циркуляционный насос и, таким образом, могут подключаться к обычному газовому или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стороне стены печи. Система также отлично дополняет солнечную горячую воду, нагревая воду в менее солнечное время года.Если он установлен с откидным переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы установить эту систему самостоятельно, вам потребуются базовые навыки слесаря ​​и механики, приправленные чувством приключений, а также умение пользоваться паяльной горелкой и некоторыми сантехническими инструментами. Каждая система будет немного отличаться и потребует творческого мышления.

Установка горячего водоснабжения на кухонной плите Heartland четырехлетней давности в доме Сэнди и Луи Мэн, Пэришвилл, Нью-Йорк. Крупный план установки труб.

Есть много преимуществ. Он действительно может обеспечить семью горячей водой. Если вы сильно раскалены, система может подавать около 20 галлонов воды с температурой 120 градусов в час, но она может стать намного горячее. Он сохранит это тепло в течение 48 часов в правильно изолированном резервуаре даже после того, как огонь погаснет. Поэтому, когда вы не используете дровяную печь постоянно, вы все равно примете душ ранним утром.

Лучше всего то, что цена и окупаемость хорошие.Если вы установите его самостоятельно и сможете найти водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и датчики и 50 долларов за изоляцию труб и резервуаров. Предположим, ваш электрический водонагреватель обходится вам в болезненные 40 долларов в месяц, а вы живете в северном районе, где можете топить дровяную печь шесть месяцев в году. Итог: 40 долларов в месяц x 6 равняются 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупитесь и получите бесплатную горячую воду с помощью этой недорогой строительной техники.(Ред. Примечание: цены с 2010 г.)

Сведения о системе

Хотя эта система горячего водоснабжения может быть установлена ​​в любой дровяной печи, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который вы можете купить непосредственно у производителя. Самые безопасные, наиболее широко используемые и эффективные змеевики теплообменника изготовлены из прошедшей испытания под давлением нержавеющей стали и имеют простую U- или W-образную форму для установки внутри вашей топки. Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями.Вы также можете заказать предохранительный клапан (необходимость!) И кольцевую пилу с сверлом для сверления печи. Также доступны катушки по индивидуальному заказу. Стоимость от 170 до 270 долларов. (См. Конец статьи). В каталоге неэлектрических устройств Lehman также есть рубашка с горячей водой, которую можно установить в топку за 395 долларов, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Ред. Примечание: цены с 2010 г.)

После того, как вы измерили свою топку, определили, какой размер и форма лучше всего подходят, и заказали ее, вам нужно будет найти или купить электрический или газовый водонагреватель, размер которого соответствует вашим потребностям.Если вы ремонтируете подержанный резервуар, убедитесь, что он водонепроницаем и не подвержен ржавчине. Легкость, с которой фитинги и разъемы могут быть сняты со старого водонагревателя, часто является хорошим показателем того, какой он формы. Иногда сантехники использовали водонагреватели, с которыми они были бы счастливы расстаться, и у которых нет ничего более плохого, чем сломанный термостат. Вы также можете использовать резервуар из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой резервуар для водонагревателя. При размещении резервуара помните: вы можете переместить резервуар на расстояние до двух футов от дровяной печи на каждый фут выше выхода змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия внутри дровяной печи для готовки, через которые будут проходить резьбовые концы змеевика и закрываться гайками, плоской шайбой и прокладкой.

Как правило, горячая вода из змеевика выходит из печи и поднимается по медным трубам диаметром 1 дюйм, чтобы попасть в резервуар через верхний элемент. (См. Диаграмму). Холодная вода возвращается из нижнего дренажного клапана вниз по трубам диаметром 1 дюйм, чтобы снова войти в змеевик и снова нагреться.Трубы горячей воды устанавливаются под углом от 45 до 90 градусов и подключаются к обычным водопроводным трубам, идущим на кухню и в ванную комнату. Для облегчения потока труба с горячей водой должна иметь уклон не менее нескольких футов после выхода из печи. После этого у вас могут быть изгибы на 90 градусов, которые замедлят поток, но два фитинга под 45 градусов лучше, чем один 90.

Вам понадобится сливной клапан, а также датчик температуры в хорошо видном месте и два предохранительных клапана давления / температуры на выходе горячей воды рядом, но не слишком близко к дровяной печи для приготовления пищи и подключенные к сейфу. место, например, пятигаллонное ведро или в канализационную систему.В резервуаре вы установите регулирующий клапан температуры, установленный на 120 градусов, а в самой высокой точке еще один клапан сброса температуры / давления, клапан сброса вакуума и клапан стравливания воздуха. Убедитесь, что вы следуете правилам сантехники.

Резервуар для воды находится над печью штата Мэн на втором этаже и красиво спрятан в шкафу.
Решение проблем

В целом эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сдуть предохранительный клапан, но по мере накопления креозота на змеевике проблема исчезнет.Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев на внутренней стороне труб будет накапливаться известковая накипь. С помощью сливных кранов можно не реже одного раза в сезон промывать трубы уксусом.

Креозот накапливается на внешней стороне змеевика, и его можно соскрести, чтобы теплообмен оставался максимально эффективным. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет отбирать BTU из топки и заставлять ваш огонь горит несколько прохладнее.

В целях страхования вам может потребоваться змеевик, сертифицированный для использования с вашей дровяной печью.

Эта система может повлиять на сертификацию EPA по выбросам, поскольку она забирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы, смонтированные на дымоходе, чтобы решить эту проблему.

Некоторое время следите за датчиком температуры, чтобы оценить, насколько нагревается ваша система. Слейте еще воды, если она слишком горячая.Эй, неожиданная ванна - замечательная вещь!

Если вы не чувствуете, что обладаете необходимыми навыками, но все же хотите установить систему горячего водоснабжения для дровяной печи, проконсультируйтесь с установщиками солнечной горячей воды в вашем районе. Многие из них начинают устанавливать эти системы.

ресурсов

Therma-coil.com и hilkoil.com производят теплообменники из нержавеющей стали для дровяных печей. Lehmans.com продает дровяные кухонные плиты и системы теплообменников с рубашкой, а также буклет под названием « Горячая вода из вашей дровяной печи».

Если вам нравятся дровяные печи, вот несколько отличных руководств от Countryside Network по планам каменной печи и дровяной печи на открытом воздухе с использованием местного камня.

Опубликовано в сельской местности в январе / феврале 2010 г. и регулярно проверяется на точность.

Выбор нового водонагревателя

Выбирая новый водонагреватель для дома, выбирайте систему водяного отопления, которая не только обеспечит достаточное количество горячей воды, но и будет обеспечивать ее энергоэффективность, экономя ваши деньги.Это включает в себя рассмотрение различных типов доступных водонагревателей и определение правильного размера и источника топлива для вашего дома. Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать больше о различных типах водонагревателей и о том, как выбрать подходящую модель для вашего дома.

Типы водонагревателей

Перед покупкой рекомендуется ознакомиться с различными типами водонагревателей:

Критерии выбора

При выборе наилучшего типа и модели водонагревателя для вашего дома учитывайте следующее:

  • Вид топлива, наличие и стоимость. Тип топлива или источник энергии, который вы используете для нагрева воды, повлияет не только на годовые эксплуатационные расходы водонагревателя, но также на его размер и энергоэффективность. См. Ниже более подробную информацию о выборе типов топлива.
  • Размер. Для обеспечения вашего дома достаточным количеством горячей воды и максимальной эффективности вам понадобится водонагреватель подходящего размера. Посетите страницы, посвященные различным типам водонагревателей (ссылки выше), чтобы узнать больше о размерах.
  • Энергоэффективность. Чтобы добиться максимальной экономии энергии и затрат, вы хотите знать, насколько энергоэффективен водонагреватель, прежде чем покупать его.Посетите страницы, посвященные различным типам водонагревателей (ссылки выше), чтобы узнать больше об оценке энергоэффективности.
  • Затраты. Перед покупкой водонагревателя также неплохо оценить его годовые эксплуатационные расходы и сравнить их с другими менее или более энергоэффективными моделями. Посетите страницы, посвященные различным типам водонагревателей (ссылки выше), чтобы узнать больше об оценке затрат.

Также обязательно сделайте все возможное, чтобы сократить потребление горячей воды. Вы также можете изучить другие стратегии, такие как рекуперация тепла сточной воды, чтобы сэкономить деньги на счетах за отопление воды.

Типы топлива, наличие и стоимость нагрева воды

При выборе нового водонагревателя важно учитывать, какой тип топлива или источник энергии вы будете использовать, включая его доступность и стоимость. Топливо, используемое в системе водяного отопления, повлияет не только на годовые эксплуатационные расходы, но также на размер водонагревателя и энергоэффективность.

Изучение вариантов водонагревателя по типу топлива

Тип топлива и его доступность в вашем регионе могут сузить выбор водонагревателей.Ниже приведен список вариантов водонагревателей в зависимости от вида топлива или источника энергии:

  • Электроэнергия
    Широко доступны в Соединенных Штатах для заправки обычных аккумуляторов, безбактовых водонагревателей или водонагревателей по запросу, а также водонагревателей с тепловым насосом. Его также можно использовать с комбинированными системами водяного отопления и обогрева помещений, в том числе безрежимными змеевиками и косвенными водонагревателями.
  • Мазут
    Доступно в некоторых районах США для заправки обычных накопительных водонагревателей и косвенных комбинированных систем водяного отопления и отопления помещений.
  • Природный газ
    Доступно во многих регионах США для использования в обычных накопительных и требующихся (проточных или проточных) водонагревателях, а также в комбинированных системах водяного отопления и отопления помещений, которые включают в себя безбаковый змеевик и косвенные водонагреватели.
  • Пропан
    Доступно во многих регионах США для заправки обычных накопительных и требуемых (проточных или проточных) водонагревателей, а также косвенных комбинированных систем водяного отопления и отопления помещений.
  • Солнечная энергия
    Доступно на всей территории Соединенных Штатов - в основном на Юго-Западе - для солнечных водонагревателей.
Сравнение стоимости топлива и типов водонагревателей

Если в вашем районе доступно более одного типа топлива, рекомендуется сравнить расходы на топливо, особенно если вы строите новый дом. Даже если вы заменяете водонагреватель, вы можете обнаружить, что в конечном итоге сэкономите больше денег, если будете использовать другое топливо или источник энергии.Свяжитесь с вашим коммунальным предприятием для получения информации о текущих расходах на топливо или тарифах.

Тип водонагревателя, который вы выберете, также повлияет на ваши расходы на нагрев воды. Один тип водонагревателя может использовать один вид топлива более эффективно, чем другой тип водонагревателя. Например, водонагреватель с электрическим тепловым насосом обычно более энергоэффективен, чем обычный накопительный водонагреватель. Кроме того, водонагреватель с электрическим тепловым насосом может иметь более низкие затраты на электроэнергию из-за его более высокой эффективности, чем обычный водонагреватель, работающий на газе, даже при том, что местные затраты на природный газ могут быть ниже, чем тарифы на электроэнергию.
