Особенности кладки печи с водяным отоплением

Кирпичная печь с водяным отоплением совмещает в себе особенности двух отопительных систем. Подобная конструкция имеет достоинства и недостатки, однако ее эффективность для большого дома бесспорна.

Перемываем косточки печи с водяным контуром, или «плюсы» и «минусы» системы

К главным достоинствам такой печи относят…

Способность обогреть дом большой площади. Обычная кирпичная печь за один раз выделяет примерно 6500 Ккал тепла. А эффективность конструкции с водяным отоплением выше этого показателя примерно в два с половиной раза. И это при одинаковом количестве топлива! Так что еще один «плюс» этой печи – невероятная экономичность.

Среди недостатков этого варианта отопления в доме числятся…

• Принципиальная важность контроля над печью. Это касается и загрузки топлива, и очистки камеры, где скапливается зола. Также внимания требуют и дымовые каналы: перед тем как затапливать печь, необходимо убедиться, что задвижки этих каналов открыты.
• Нецелесообразность использования для приготовления пищи. Летом вы вряд ли будете готовить кушать на печи с водяным контуром, так как это экономически нецелесообразно. Для «кулинарных» целей, скорее всего, придется завести альтернативный источник тепла.
• Сложность ремонта. Со временем котел прогорает. От этого не застрахована ни одна печь. А вот замена теплообменника довольно сложный процесс. Чтобы осуществить это, придется разобрать внушительную часть конструкции.

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

ВАЖНО! Неверно считать, что для отопления большого дома необходимо приобретать котел больших габаритов.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Особенности кладки

На вопрос, как сделать кирпичную печь с котлом своими руками, невозможно дать однозначного ответа, так как существует множество схем изготовления. Однако приведем для вас объяснения для одной из популярных порядовок.

1-й ряд выполняется сплошной кладкой за исключением одного стесанного кирпича, необходимого для образования незначительного уклона к зольнику.

Во 2-м ряду (и во всех последующих) аккуратно выполняется перевязка швов, а также монтируется дверца поддувала.

3-й ряд – это уровень, на котором устанавливается первая дверка поддувала.

4-й ряд сложно выложить, опираясь лишь на порядовку. Во-первых, тут устанавливается еще одна прочистная дверца с правой стороны печи. Во-вторых, здесь необходимо сделать опору под духовой шкаф из половинки кирпича, а также монтировать пару колосниковых решеток.

На 5-м ряду оставляются прочистные отверстия или даже дверцы. Если вы остановились на прочистных дверцах, то они закрепляются в кладке одновременно с установкой котла. Вершина котла должна приходиться на место выхода трубы, через которую «подается» горячая вода. Это месторасположение не случайно: так вы сможете снизить риск завоздушивания системы.

На 6-м ряду закрепляется топочная дверца, а на 7-м перекрываются прочистные дверцы.

8-й ряд кладется с чередованием швов и он же закрывает два дымохода, находящиеся за котлом.

С 9-го по 12-й ряды кладутся одинаково. Единственное, о чем вам стоит помнить, — это перевязка швов.

13-15-й ряды выкладываются из огнеупорного кирпича. Это условие обязательно! Эти три ряда кладки перекрывают камеру отопления, а 16-й ряд служит дополнительным перекрытием.

На 17-м ряду стоит определиться с размерами горизонтальных рядов верхней камеры отопления. И на этом же уровне нужно монтировать четыре прочистных дверцы.

18-м рядом окончательно перекрывается горизонтальный канал.

А 19-й ряд прикрывает ранее монтированные прочистные дверцы.

Важность 20-го ряда в том, что тут определяются габариты дымохода.

Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов.

На 37-м или 38-м ряду нужно перекрыть перекрышу печной конструкции и монтировать дымовую задвижку.

С 39-го ряда можно начинать класть дымовую трубу.

Отлично зарекомендовали себя печи с двухтрубными системами водяного отопления, в которых в верхней точке монтируется расширительный бак. Дело в том, что расширительный бак компенсирует увеличение объема теплоносителя при температурных скачках в нем.

Особенности кладки, о которых вам нужно знать

• Соблюдение порядовки – обязательное условие при возведении кирпичной печи с водонагревательным котлом. В противном случае вы можете некачественно перекрыть те или иные каналы и т.д.
• Толщина швов должна составлять от 3-х до 5мм. Важно, чтобы эта толщина была одинаковой везде. Кроме того, следите, чтобы швы располагались строго по горизонтальной прямой.
• Выполнение перевязки швов – такое же обязательное условие, как и четкое следование порядовке.
• Все элементы печи из металла монтируются одновременно с кладкой кирпича. Если оставить это на потом, то есть попытаться сделать это после окончания кладки ряда, у вас может не получиться установить те или иные детали.
• Закрепление дверцей в кладке осуществляется с помощью металлической проволоки. Протянув ее через отверстия в самой дверце, концы монтируются прямо в шов кирпичной кладки. Когда раствор застынет, соединение будет максимально прочным.
• Уложив 2-3 ряда, оставьте их на сутки для высыхания. Лучше не торопиться и сделать все качественно, чем сложить печь за сутки, а затем обнаружить в ней массу изъянов.

На финишной прямой: возводим дымоход

При возведении дымохода учтите, что расстояние от этой части печи до деревянных стен постройки (дома и т.д.) должно превышать 40 см. Это обусловлено требованиями противопожарной безопасности.

Размер части дымохода, выходящей за пределы крыши, составляет примерно 38х38 см. А его внутренний диаметр равен половинке кирпича.

Кстати, допускается заменить выступающую над крышей часть дымохода обычной трубой. Это существенно облегчит задачу печнику, ускорит процесс кладки печи и даже снизит стоимость работ.

Еще один важный нюанс: места, где кровля соприкасается с нагревающимися элементами, нужно обработать асбестосодержащими составами.

Разобраться с особенностями кладки кирпичной печи с водяным нагревательным котлом поможет видео. Обязательно посмотрите его перед началом работ.

Кирпичная печь с водяным контуром для отопления дома: особенности и разновидности

Для отопления дома с большой площадью, состоящего из нескольких комнат, стоит выбирать максимально экономичный вариант, например, печь с котлом. Современная кирпичная печь с водяным контуром дает возможность обогревать все помещения из одной точки. Тепловой носитель в ней способен равномерно распределять тепло и поддерживать нужную температуру на всей площади. Перед покупкой такого агрегата необходимо подробно изучить принцип его работы, все плюсы и минусы, а также способ подключения и тип системы.

Содержание

1. Способ работы и конструкция
2. Плюсы и минусы отопления с водяным контуром
3. Типы систем
4. Принудительная циркуляция
5. Естественная циркуляция
6. Подключение печи к системе водяного отопления
7. Расчет мощности и размеров теплообменников
8. Как сделать печь своими руками

Способ работы и конструкция

Печь с водяным контуром, встроенным на этапе кладки

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.

Расширительный бачок – емкость для излишков нагретого теплоносителя. Он имеет разнообразную конструкцию, размер и объем, подбирать его необходимо с учетом типа отопительной системы и количества носителя тепла.

Плюсы и минусы отопления с водяным контуром

Зимой печь нужно топить непрерывно, закладывая дрова в ручном режиме

У кирпичных печей с водяным контуром, используемых для отопления частного дома, есть свои преимущества и недостатки. Их нужно учесть при выборе подобного прибора для бани или жилого помещения. Выбирать подходящую модель нужно с учетом конкретных параметров дома. Лучшим вариантом станет печь длительного горения, способная работать по 12-14 часов после одной закладки топлива.

В перечень преимуществ печи с водяным контуром входит:

• экономичный расход топлива по сравнению с системами, работающими на других энергоносителях;
• возможность установки печи в комплекте с остальными системами отопления;
• способность печки удачно вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость отапливать печь зимой в режиме беспрерывной топки. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для обогрева в некоторых моделях агрегатов нужно загружать в ручном режиме.

Типы систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение

Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток — зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже

Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы — энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

Подключение печи к системе водяного отопления

Водяной контур обкладывают шамотным кирпичом, чтобы не прогорал раньше времени

Для полноценного подключения прибора к общей системе понадобится приобрести змеевик в печку для водяного отопления. Его устанавливают внутрь топливника. При его выборе учитывают толщину стенок печи, если речь идет о приборе, работающем на дровах, стенки могут быть тоньше.

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Расчет мощности и размеров теплообменников

Мощность теплового обменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, площадь их нагрева для каждого ребра составит 0,14-0,16 м2. Если учесть эти цифры, можно рассчитать, сколько секций нужно, чтобы обогреть каждый контур. Для каждых 10 квадратных метров помещения понадобится 1 кВт, равный примерно 0,1 м2 площади от общего нагрева теплового обменника.

Как сделать печь своими руками

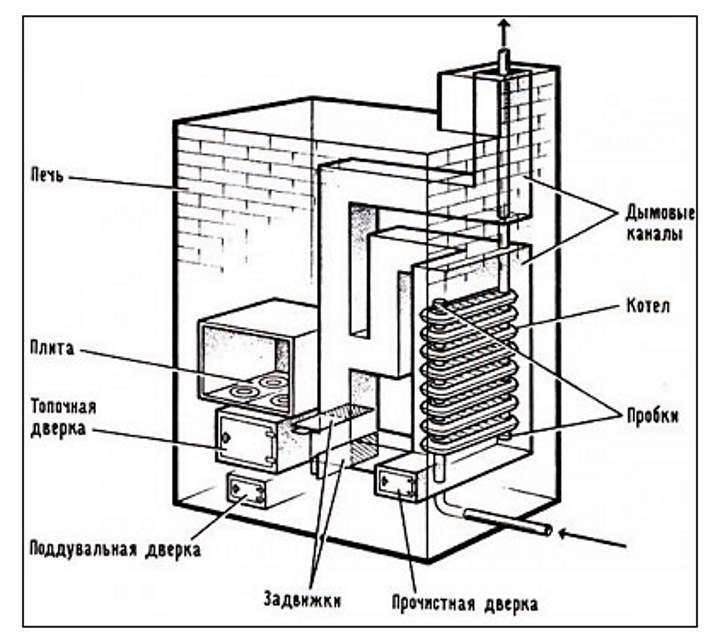

Схема узлов кирпичной печки со сварным водяным контуром

Иногда возникает необходимость оборудовать кирпичную печь своими руками и встроить ее в нишу или установить на квадратный или прямоугольный фундамент. В первую очередь делают разметку для печи и заливают фундамент. После его высыхания выкладывают два ряда кладки из кирпича по схеме порядовки с целью выровнять неровный фундамент и сделать основание для агрегата. Далее понадобится выложить ряды на глиняный раствор и закончить выкладку, учитывая в процессе толщину швов между рядами.

Когда корпус будет готов, останется установить дверцы, топку, варочную панель, теплообменник и другие детали. После окончания работ печь обязательно протапливают полностью и проверяют ее работоспособность.

Чертежи для печи можно разработать самостоятельно либо обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к отопительной системе и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям безопасности и критериям, предъявляемым к системе отопления.

Печное отопление с водяным контуром: устройство

Во многих частных домах дровяное отопление и печи остаются приоритетными. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно – этот вид отопления не самый удобный. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

Печное отопление с водяным контуром – возможность совместить традиции и комфорт

Для начала разберемся с терминологией. Когда говорят «печь», чаще всего имеют в виду отопительный прибор из кирпича, который топится дровами. Но часто так еще называют металлическую печь на дровах или углях. Принципы работы кирпичных и металлических агрегатов одинаковы, меняется способ теплопередачи. У металла больше конвективная составляющая (большая часть тепла переносится воздухом), а у кирпича преобладает тепловое излучение — от стенок печи и нагретых стен дома. Эта статья в основном посвящена кирпичным печам, но большая часть информации может быть применена и к металлическим дровяным (угольным) печам. Печное отопление с водяным контуром можно сделать на базе любой печи.

Содержание статьи

• 1 Традиционное печное отопление: преимущества и недостатки
• 2 Водяное печное отопление
  • 2.1 Типы систем
  • 2.2 Теплоаккумулятор
  • 2.3 Печной регистр 90 012
• 3 Можно ли установить регистрация на отопление в действующей печи

Традиционное печное отопление: преимущества и недостатки

В нашей стране дома традиционно отапливались кирпичными печами, но постепенно этот вид отопления был заменен водяными. Все это потому, что, наряду с достоинствами, простое печное отопление имеет массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая-либо другая отопительная печь имеет красочный вид, часто можно наблюдать открытое пламя.
• Можно сделать кирпичную печь с дымоходами для более полного использования вырабатываемого тепла.
• Отопление данного типа энергонезависимо — не зависит от наличия электричества.
• Есть модели печей для обогрева второго этажа (за счет отопительного щита с дымовыми каналами).

  Печное отопление

Сегодня печное отопление воспринимается скорее как экзотика, так как встречается очень редко. Нельзя спорить, что находиться возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но есть и много серьезных минусов:

Как видите, минусы существенные, но некоторые из них можно нивелировать, если в топку встроить теплообменник, который подключается к системе водяного отопления. Такую систему еще называют печным водяным отоплением или печным отоплением с водяным контуром.

Отопление водяное печное

При организации водяного отопления от печного в топку встраивается теплообменник (водяной контур), который патрубками соединяется с радиаторами. В системе циркулирует охлаждающая жидкость, которая переносит тепло от печки к радиаторам. Такое решение повышает комфортность проживания зимой. Дело все в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одной комнате, а все остальные комнаты будут отапливаться батареями, по которым проходит нагретая вода.

Печное отопление с водяным контуром: пример системы с накопителем горячей воды (котлом)

При этом остальные недостатки печного отопления сохраняются, но добавляются достоинства водяного отопления — можно регулировать температуры в каждом помещении (в определенных пределах), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает и с металлическими печами на дровах или угле.

Типы систем

Существует два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕС). Отопление с естественной циркуляцией энергонезависимо (для работы не требуется электричество), теплоноситель циркулирует за счет естественных физических процессов. Недостатком этого способа обогрева является необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При розжиге печки это не очень хорошо — будет долго прогреваться. Зато после прогорания дом дольше остается теплым.

Еще одним недостатком является то, что для создания условий для движения теплоносителя подводящий патрубок поднимают вверх — к потолку или до уровня радиаторов (в крайнем случае). При отоплении двухэтажного дома труба идет вверх от котла, разводится по радиаторам, а затем идет вниз и в обход батарей нижнего этажа.

Простейшая схема систем с естественной циркуляцией

Еще одним важным недостатком является относительно низкий КПД систем отопления с ЭК — теплоноситель движется медленно, несет мало тепла.

Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), работающего постоянно. Его задача — гнать воду с определенной скоростью. Изменяя эту скорость, вы можете изменить интенсивность обогрева помещений. Это приводит к тому, что при прочих равных условиях такой обогрев более эффективен. Но для работы системы нужна мощность – насос должен работать постоянно. Когда он останавливается, система закипает и выходит из строя. Если перебои с электричеством случаются редко, достаточно иметь источник бесперебойного питания с комплектом аккумуляторных батарей. Если свет отключают часто и надолго, придется еще и генератор ставить, а общая стоимость такого решения немалая.

Схема печного отопления с водяным контуром и циркуляционным насосом

Аккумулятор тепла

Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко, то холодно. И наличие радиаторов от этого не сильно спасает. Хоть отличия и не столь критичны, но они все же есть. Особенно не хватает тепла ночью, и очень не хочется вставать и тонуть. Для решения этой проблемы устанавливается мощная печь, а в систему встраивается аккумулятор тепла. Это большая емкость, наполненная теплоносителем, которая стоит между печкой и системой отопления.

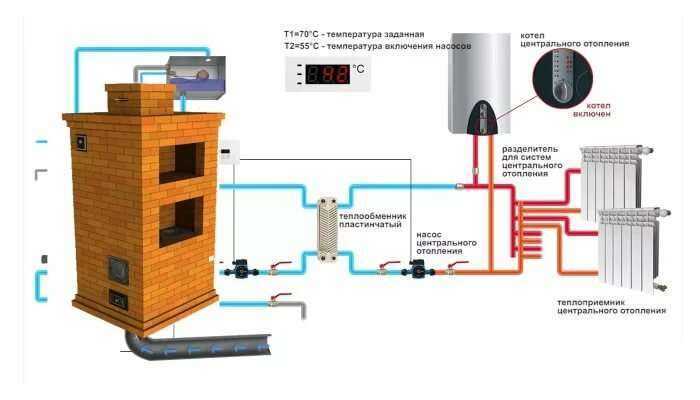

Печное отопление с водяным контуром и тепловым аккумулятором

То есть два отдельных независимых контура. Первый передает тепло от духовки и обычно выполняется с естественной циркуляцией. Второй гонит охлаждающую жидкость в радиаторы, там же обычно и циркуляционный насос.

Этот способ организации водяного печного отопления хорош тем, что пока топится печь, вода в баке активно нагревается. При правильном расчете нагревается до 60-80°С, чего достаточно для поддержания нормальной температуры радиаторов около 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.

Установка в системе теплоаккумулятора (иногда также называемого буфером или буферной емкостью) также снижает риск закипания системы. Второй контур точно никогда не закипит, но чтобы не закипел первый, необходимо правильно его рассчитать – чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.

Регистр духовой

Для нагрева теплоносителя в топку встроен водяной контур (также называемый регистром, теплообменником, змеевиком, водяной рубашкой). Его форма может быть любой, но чаще всего изготавливают прямоугольные плоские емкости или набор труб, соединенных в единую систему (например, радиаторы).

Один пример водяного контура для топки

Для подключения теплообменника к системе в него ввариваются два штуцера: один сверху для забора горячей воды, второй снизу для откачки остывшей воды из обратного трубопровода .

Часто возникают вопросы с подбором водяного контура для топки. Его можно приблизительно рассчитать исходя из тепловых потерь здания. Считается, что для передачи 10 кВт тепла теплообменник площадью 1 кв.м. Но при этом необходимо учитывать время работы печи – ведь она не топится постоянно. Еще не очень холодно — раз в день примерно на 1,5 часа, когда холодно — два раза. За это время необходимо, чтобы печь успела нагреть всю воду в теплоаккумуляторе. Поэтому расчет площади теплообменника производится исходя из суточного количества тепла, необходимого для компенсации теплопотерь.

Например, пусть теплопотери дома составляют 12 кВтч. Это будет 288 кВт в сутки. Топится печь, пусть 3 часа, за это время должно накопиться все необходимое тепло. Тогда необходимая мощность водяного контура для топки 288/3 = 96 кВт. Чтобы перевести его в площадь, делим на 10, получаем, что для данных условий площадь регистра должна быть 9,6 м2. Какую форму вы выберете, решать вам. Важно, чтобы внешняя поверхность регистра была не меньше.

Конструкция печи вокруг теплообменника

Ну и еще пара точек. Во-первых, мощность печи должна быть больше найденной мощности теплообменника. В противном случае необходимое количество тепла просто не будет выделяться. Второй нюанс: емкость теплоаккумулятора тоже должна соответствовать – она должна быть больше примерно на 10-15%. В этом случае исключается кипение теплоносителя.

Только помните, что теплоемкость воды и антифриза сильно различается. Аккумулятор с антифризом в качестве теплоносителя должен быть значительно больше бака с водой (в той же системе).

Можно ли установить регистр для отопления в уже имеющуюся печь

Правильнее, конечно, построить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее еще можно встроить водяной контур. Правда, придется сильно постараться — они немалых размеров и еще как-то должны держаться. Так что задача непростая. Кроме того, не забывайте, что вам еще предстоит сделать два вывода – для подключения подающего и обратного трубопроводов.

Лучше всего сделать водяную рубашку в виде печи (это для металлической с горелками)

Строители каменных печей — ГВС

задняя<

Введение

Электрический водонагреватель для бытовых нужд обычно для наибольшей части электроэнергии домохозяйства счета, при условии, что электроэнергия не используется для помещений обогрев. Природный газ там, где он есть, дешевле. Тем не менее, это невозобновляемый ресурс, который способствует глобальному потеплению.

Часть тепловой мощности противоточного нагревателя может быть используется для нагрева воды для бытовых нужд.

Теплообменник, состоящий из контура из нержавеющей стальные трубы котла высокого давления расположены напротив задней части топки, в самой горячей части огня. важно установить надлежащие предохранительные устройства, когда добавление змеевика горячей воды. Вода в баке может достигать обжигающей температуры, поэтому может потребоваться термостатический клапан. использоваться. В качестве альтернативы можно использовать резервуар для темперирования (предварительного нагрева). использоваться в сочетании с обычным баком для горячей воды. Если может быть расположен либо закалочный бак, либо обычный бак выше нагревателя простой пассивный термосифон систему можно использовать.

Никогда не сокращайте путь, когда проектирование или монтаж контура ГВС в прибор на дровах.

Термосифонный метод

Теплопередача может происходить двумя способами: термосифонирование с использованием естественной конвекции или с помощью небольшой циркуляционный насос.

Термосифонная система является самой простой. Это требует, чтобы накопительный бак должен располагаться выше змеевика. Лучший эффективность достигается, когда горизонтальное расстояние до бак составляет 4 фута (1,2 м) или менее, а расстояние по вертикали составляет 6 футов (1,8 м) или более.

Если основной бак горячей воды находится в подвале, Бак предварительного нагрева может располагаться выше нагревателя. бак предварительного нагрева расположен для хорошей термосинхронизации и подключен к входу холодной воды первичного контура бак.

Для достижения хорошей эффективности обе линии от катушка к баку должна быть изолирована. Минимум Для обеспечения адекватного потока необходимо использовать трубу диаметром 3/4 дюйма.

Метод циркуляционного насоса

Этот метод обеспечивает максимальную гибкость при поиске резервуар (ы) и обеспечивает наибольшее количество тепла передача. Небольшой насос (1–2 галлона/мин или 0,07–0,15 л/сек) используется для циркуляции воды между змеевиком и танк. Обычно используется стандартный бак для горячей воды. открытая система, т. е. нет отдельной плавки теплообменник внутри самого бака. С открытой системой, в воде постоянно присутствует кислород, требует использования корпуса циркуляционного насоса из цветного металла такой материал, как бронза. С железными корпусами насосов кислород в открытой системе вызовет ржавчину.

Контроллер должен определять, когда нагреватель топится или вода из нагревателя теплее, чем вода в баке.

Используются два датчика температуры. Ставится один датчик на выходе горячей воды из водонагревателя. Другой датчик помещается в резервуар, где более холодная вода выходит из дно бака на пути к петле. Дифференциал контроллер использует информацию датчика температуры для определить, когда включать и выключать циркуляционный насос.

Метод циркуляционного насоса требует электроэнергии для работать.

Закалочный бак

Можно установить второй бак для увеличения мощность системы горячего водоснабжения. Это известно как способ закалки бака. Это часто полезно в термосифоне системы (см. выше). Для обоих типов систем он имеет преимущество в возможности использовать более низкокачественные тепла от нагревателя в периоды интенсивного использования.

Необходимые устройства безопасности

Клапан ограничения температуры/давления (TPR)

Во всех случаях необходимо установить клапан сброса температуры/давления (TPR) на горячей воде выход змеевика рядом с нагревателем. Клапан TPR представляет собой стандартный элемент сантехники, используемый на баках с горячей водой. В случае повышения температуры или давления, пара и/или избыточного горячая вода безопасно отведена в канализацию дома система. Клапан должен быть доступен для обслуживания и тестирование.

Клапан TPR является дополнением к клапану TPR, обычно расположен на баке горячей воды и не должен используется в качестве замены клапана TPR для бака.

Конструкция катушки

Единственный материал, используемый для змеевика топки. должны быть сертифицированы из нержавеющей стали Schedule 40 High трубы котла под давлением, рассчитанные на 16 000 фунтов на квадратный дюйм (для Труба 3/4″). Оба конца змеевика должны быть резьбовой. Минимум 3/4″ медная трубка должна быть используется для петли катушки к баку.

Рекомендуемые устройства безопасности

Клапан закалки

Если расход горячей воды низкий, уровень воды в баке может достигать температуры обжига. Возможна установка предохранительного клапана на выходе из бака для смешивания холодной воды с горячей водой линия.

Поворотный обратный клапан

Поворотный обратный клапан представляет собой односторонний клапан, устанавливается либо в термосифон, либо в насосную петлю. В обоих случаях клапан низкого сопротивления, предназначенный для следует использовать горизонтальную установку. Он установлен рядом с нагревателем со стороны входа воды в змеевик. корпус клапана имеет штамп со стрелкой, указывающей направление потока.

В насосной системе предотвращает реверс термосифонирование, когда бак ниже нагревателя и обогреватель холодный.

С насосной или термосифонной системой может действовать как вторичное защитное устройство. Если пузырь пара образуется в змеевике, вызывает немедленное повышение давления в системе. Этот импульс давления сначала достигнет (теперь закрытый) поворотный обратный клапан, где он будет отражаться.

Это отражение создает кратковременное низкое давление в поворотный обратный клапан, пропускающий некоторое количество холодной воды. Этот механизм может создавать насосное действие, которое помогает циркуляция воды через змеевик в случае чрезвычайной ситуации, например отключение электричества.

Сливной фитинг

Контур змеевика должен иметь дренажный штуцер для обслуживание. Раз в год петлю следует промывать вода. В районах с жесткой водой петля должна быть проверяется на образование накипи. Об этом может свидетельствовать смещенные частицы накипи, выходящие из слива установка во время промывки. может быть необходимо использовать очищающий раствор для удаления накипи.

Вентиляционное отверстие

Рекомендуется установить воздухоотводчик наверху. точка в контуре контура горячей воды. Вы можете использовать либо автоматический воздухоотводчик или просто задвижка, позволяющая ручная продувка воздуха, который скапливается в верхней части точка.

Это больше проблема с прокачиваемой системой, так как бак обычно ниже петли.

Операция

Сбой питания

Поскольку каменный нагреватель обычно работает примерно 2 часов из 24, шансы испытать сбой питания во время полного горения соответственно уменьшаются. Однако, если перебои в подаче электроэнергии в вашем регионе происходят регулярно, вы должны учитывать этот факт при принятии решения какой уровень защиты установить.

Если во время ожога возникнет чрезвычайная ситуация, можно охладить топку, убедившись, что заслонка дымохода широко открыта а затем открывая дверцы топки. Если недопустим дым происходит утечка, откройте дверцы как можно шире не вызывая разлива.

Если водоснабжение от городской сети, то давление будет поддерживаться, если клапан TPR выпускает горячую воду в утечка. Следуйте ежегодному контрольному списку технического обслуживания, ниже, чтобы поддерживать вашу систему в форме.
